1 OGRZEWANIE LG TH ERMA V

2 OGRZEWANIE MONOBLOK NISKOTEMPERATUROWY SPLIT WYSOKOTEMPERATUROWY ZBIORNIKI CIEPŁEJ WODY UŻYTKOWEJ SPLIT NISKOTEMPERATUROWY SPLIT (ZINTEGROWANY ZBIORNIK C.W.U.) AKCESORIA 002

3 003

4 THERMA V CO TO JEST LG THERMA V? Co to jest LG THERMA V? THERMA V produkcji LG jest pompą ciepła powietrze-woda zaprojektowaną specjalnie dla nowych i modernizowanych domów z uwzględnieniem zaawansowanej technologii grzewczej LG i oszczędności energii. Pompa THERMA V może być stosowana jako rozwiązanie grzewcze współpracujące z instalacją podłogową lub grzejnikową, instalacją podgrzewu ciepłej wody użytkowej lub instalacją zawierającą klika źródeł ciepła. Energooszczędne zastosowania Wykorzystując technologię inwerterową LG, THERMA V oferuje najlepsze rozwiązania dla ogrzewania domu i dostarczania ciepłej wody użytkowej. Dzięki pobieraniu energii z otoczenia jest 4 razy bardziej wydajna energetycznie niż instalacje z kotłem grzewczym. ENERGIA Z POWIETRZA darmowa odnawialna łatwa w pozyskaniu 75% 25% 004 Ogrzewanie Ciepła woda + Chłodzenie użytkowa Energia cieplna

5 Praca w niskich temperaturach Dedykowane oprogramowanie umożliwia projektantom optymalny dobór modeli THERMA V z uwzględnieniem lokalizacji geograficznej instalacji oraz sposobu pracy instalacji grzewczej. Zakres ogrzewania dla temperatury zewnętrznej dochodzi do -20 C, a temperatura wody na wyjściu może osiągnąć maks. 57 C. Symulacja miesięcznego zużycia energii Ekran startowy Charakterystyki wydajności Porównanie do innych źródeł ciepła Temperatura zewnętrzna ( C) Prosty dobór Zakres działania dla ogrzewania 35 Skuteczne działanie Temperatura wody na wyjściu ( C) * W przypadku modelu Monoblok Różnorodne zastosowanie Pompy ciepła Therma V zostały opracowane w sposób umożliwiający zastosowanie zarówno w nowych obiektach, jak i dla modernizowanych instalacji grzewczych w istniejących budynkach. Nowy obiekt Niskotemperaturowe pompy ciepła Therma V typu Monoblok lub Split mogą stanowić jedyne źródło ciepła i chłodu dla budynku. MONOBLOK SPLIT Ogrzewanie pomieszczeń Klimakonwektor Ogrzewanie pomieszczeń Klimakonwektor Ciepła woda użytkowa Monoblok Ogrzewanie podłogowe Ogrzewanie podłogowe Jednostka zewnętrzna split Jednostka wewnętrzna Ciepła woda użytkowa Modernizowany obiekt Przy modernizacji domu pompę THERMA V można podłączyć do istniejącego systemu z kotłem grzewczym w celu optymalizacji efektywności energetycznej i wydajności grzewczej. Również wysokotemperaturowy model THERMA V może całkowicie zastąpić istniejący kocioł grzewczy, gdyż pozwala podgrzać wodę do temperatury powyżej 80 C, bez pomocy grzałki elektrycznej. MONOBLOK (lub SPLIT) SPLIT WYSOKOTEMPERATUROWY Ogrzewanie pomieszczeń Ogrzewanie pomieszczeń Klimakonwektor Klimakonwektor Monoblok Grzejnik Istniejący kocioł grzewczy Ciepła woda użytkowa Grzejnik Wysokotemp. jednostka zewnętrzna Jednostka wewnętrzna Ciepła woda użytkowa 005

6 THERMA V TYPOSZEREG URZĄDZEŃ THERMA V Typ L. faz HM051M.U42HM071M.U42HM091M.U42 Monoblok HM121M.U32HM141M.U32HM161M.U32HM123M.U32HM143M.U32HM163M.U32 HN1616.NK3 HN1616.NK3 HN1616.NK3 HU051.U43 HU071.U43 HU091.U43 Split HN1616.NK3 HN1616.NK3 HN1616.NK3 HN1639.NK3 HN1639.NK3 HN1639.NK3 HU121.U33 HU141.U33 HU161.U33 HU123.U33 HU143.U33 HU163.U33 006

7 Typ L. faz HN1616T.NB0 Split ze zintegrowanym zbiornikiem c.w.u. HU091.U43 HN1616T.NB0 HN1616T.NB0 HN1616T.NB0 HN1616T.NB0 HN1616T.NB0 HN1616T.NB0 HU121.U33 HU141.U33 HU161.U33 HU123.U33 HU143.U33 HU163.U33 HN1610H.NK2 Split wysokotemperaturowy HU161H.U32 007

8 008 POMPY CIEPŁA THERMA V

9 Dlaczego LG THERMA V? Pompa ciepła LG THERMA V została zaprojektowana przy zastosowaniu zaawansowanych technologii w celu dostarczenia klientowi racjonalnych korzyści, jak energooszczędność, wygoda, czy prostota sterowania i obsługi. Technologia inwerterowa i optymalizacja podzespołów takich jak pompa wodna, wymiennik ciepła i silnik wentylatora, zapewnia doskonałą efektywność energetyczną. Ponadto technologia kontroli ciśnienia czynnika zapewnia stabilną wydajność grzewczą w niskiej temperaturze i sprawia, że bez trudu osiągane są docelowe parametry pracy. Dodatkowo, kompaktowa konstrukcja, powłoka antykorozyjna wymiennika oraz funkcje zorientowane na użytkownika potwierdzają wysoką jakość i niezawodność, a także zadowolenie użytkowników korzystających z pełnej linii produktów LG o wydajności grzewczej od 5 do

10 NAJWAŻNIEJSZE FUNKCJE EFEKTYWNOŚĆ ENERGETYCZNA Inverterowa sprężarka LG Electronics Pompa ciepła THERMA V jest wyposażona w sprężarkę BLDC, w której zastosowano silne magnesy neodymowe. Taka sprężarka ma lepszą wydajność od standardowych urządzeń inwerterowych prądu zmiennego i jest zoptymalizowana pod względem wydajności sezonowej. Zoptymalizowany obieg oleju Wysokowydajny silnik Zoptymalizowane sprężanie Redukcja wibracji i hałasu Wysoka niezawodność Oszczędność poboru mocy dzięki wysokowydajnej pompie obiegowej klasy A COP 8% 65% 153 h/rok 4% 234 Sprężarka inwerterowa BLDC h/rok 81 Standardowa sprężarka prądu zmiennego 40Hz 60Hz 80Hz Częstotliwość (Hz) 81 h/rok h/year Konwencjonalna Klasy A * Warunki: 12 godzin x 30 dni x 5 miesięcy (wartość szacunkowa) Konwencjonalny LG Uzwojenie rozproszone Uzwojenie skupione Stosowana tylko w THERMA V typu Monoblok 5 / 7 / / 14 / 16

11 Wysoka efektywność energetyczna przy -2 C Efektywność energetyczna jest wyższa niż u innych producentów. (Warunki: Temperatura otoczenia -2 C / Temp. wody na wyjściu 55 C) Wsp. wydajności grzewczej COP (A-2 / W55) 2,5 2,0 2,05 1,72 1,5 LG Firma A Firma B Firma C Firma D 2,2 1,88 1,96 1,79 1,99 1,99 2,02 2,16 1,88 1,99 2,00 2,16 1,0 0,5 0, * Wartość szczytowa / modele Monoblok Ulepszony wymiennik ciepła Efektywność i wydajność zostały poprawione poprzez zwiększenie stopnia wymiany ciepła przez szerokie użebrowanie i nową, zoptymalizowaną konstrukcję rozdzielacza w wymienniku ciepła. Optymalizacja rozdziału czynnika w wymienniku ciepła. Poprawa wydajności cyklu do 5% poprzez równomierną dystrybucję. Ogrzewanie 123% Konwencjonalny Nowość Nierównomierna dystrybucja Równomierna dystrybucja Współczynnik wymiany ciepła (%) Silnik BLDC wentylatora, w porównaniu z silnikami prądu zmiennego, oferuje dodatkowe oszczędności energii, nawet o 40% przy pracy na małych prędkościach i 20% przy wyższych prędkościach. Wydajność (%) Inwerterowy silnik BLDC wentylatora 100 % 20 wzrost 40 wzrost % Silnik BLDC 20 Silnik prądu zmiennego ,000 Prędkość obrotowa silnika (obr./min) 011

12 NAJWAŻNIEJSZE FUNKCJE NIEZAWODNOŚĆ Niezawodność w niskiej temperaturze Sterowanie ciśnieniem, dzięki stabilnej pracy systemu w niskich temperaturach otoczenia, pozwoliło na znaczną poprawę wydajności grzewczej. Sterowanie temperaturą Tylko czujnik temperatury Zastosowany algorytm nie jest zbyt precyzyjny, a opóźnienia w przeliczaniu poziomu wymaganego ciśnienia na podstawie pomiaru temperatury wydłużają czas reakcji sprężarki. Czujnik ciśnienia Sterowanie Czujnik temperatury Czujnik temperatury Wydajność grzewcza w niskich temperaturach Wysoka i stabilna wydajność grzewcza w niskich temperaturach. 8,81 22,1% Konwencjonalny Temperatura pomieszczenia ( C) 28,5% 9 7, Czas 6,68 6 5,66 4 Nowy 5,44 5 4,41 0 HM091M 012 Stabilna praca 24,2% Konwencjonalny Nowy model 8 Szybki i precyzyjny pomiar ciśnienia jest gwarancją osiągnięcia docelowego punktu pracy przy zachowaniu niezawodności działania. Temperatura pomieszczenia ( C) Wydajność grzewcza (, temp. ot. -15 C, temp. wyj. wody 50 C) Wysoka i stabilna wydajność w niskich temperaturach. HM121M Czujnik ciśnienia HM141M 23 Praca ciągła 16 Czas

13 Odporny na korozję wymiennik ciepła W celu ochrony przed korozją, aluminiowe lamele zewnętrznego wymiennika ciepła LG pokryte są epoksydową powłoką antykorozyjną o złotym kolorze. To sprawia, że utrzymuje ona przez dłuższy czas doskonałe własności przewodzenia ciepła, natomiast brak pokrycia Gold Fin powoduje stopniową utratę wydajność na skutek korozji powierzchniowej. Rozwiązanie Gold Fin jest idealne na obszarach o wysokim zanieczyszczeniu powietrza lub w miejscach narażonych na morską mgłę solną. Konstrukcja powłoki ochronnej Badanie w komorze solnej przez 15 dni Pokrycie odporne na korozję Odporność Lamele zabezpieczone TM na korozję powłoki LG Gold FinTM powłoką LG Gold Fin Aluminium Ekran hydrofilowy Niepowlekane aluminium Konwencjonalne lamele zaczynają korodować Pokrycie Gold FinTM jest trwałe, wytrzymałe oraz sprawia, że jednostka zewnętrzna wygląda prestiżowo. Po włączeniu trybu pracy antybakteryjnej, THERMA V raz na tydzień automatycznie podgrzewa wodę w zbiorniku do temperatury 80 C w celu dezynfekcji zbiornika niszcząc bakterię Legionella. Docelowa temp. sterylizacji C Funkcja sterylizacji Czas trwania trybu (5-60min.) Czas 013

14 NAJWAŻNIEJSZE FUNKCJE WYGODA Automatyczny tryb pracy sezonowej Temperatura wody na zasilaniu, zakres regulacji Temperatura powietrza zewnętrznego, zakres regulacji Woda grzewcza 1 15 ~ 57 Ogrzew. zewn ~ 24 Woda grzewcza 2 15 ~ 57 Ogrzew. zewn ~ 24 Woda chłodn. 3 5 ~ 25 Chłodz. zewn ~ 43 Woda chłodn. 4 5 ~ 25 Chłodz. zewn ~ 43 Ogrzewanie Chłodzenie Samoczynnie regulowana temperatura wody W tym trybie pracy temperatura wody zasilającej będzie automatycznie się zmieniać względem zmian temperatury zewnętrznej. Typ pracy sezonowej można zastosować zarówno do trybu grzania, jak i chłodzenia, zmniejszając koszty eksploatacji o około 15%. Woda grzewcza 1 Woda grzewcza 2 Woda chłodn. 3 Tylko funkcja c.w.u. (wyłączone ogrzewanie i chłodzenie) Krzywa grzewcza dla pracy automatycznej NOWOŚĆ Krzywa chłodnicza dla pracy automatycznej Woda chłodn. 4 Ogrzew. zewn. 1 Ogrzew. zewn. 2 Chłodz. zewn. 3 Chłodz. zewn. 4 Temperatura powietrza zewnętrznego NOWOŚĆ Ogrzewanie Chłodzenie c.w.u. Praca awaryjna Dzięki 2-etapowemu sterowaniu awaryjnemu, pompa ciepła THERMA V zapewnia stabilne ogrzewanie budynku nawet w przypadku jej niespodziewanej awarii. Konwencjonalny W przypadku mniejszej awarii (głównie na skutek uszkodzenia czujnika) - Pompa ciepła THERMA V włączona Grzałka elektryczna - włączona/wyłączona W przypadku większej awarii (głównie na skutek uszkodzenia podzespołu) - Pompa ciepła THERMA V wyłączona Grzałka elektryczna - włączona 014 LG THERMA V

15 Ulepszony wentylator o niskim poziomie hałasu Nowy wentylator posiada łopatkę wąską u nasady oraz krawędź spływu z wypukłościami, co zapewnia większą wydajność, niski poziom hałasu oraz poprawę wydajności przepływu powietrza. 526mm Krawędź spływu z wypukłościami Odwrócona piasta Cienka łopatka Konwencjonalny Nowy Tryb cichy z harmonogramem pracy Korzystając ze zdalnego sterownika użytkownik może włączyć tryb cichej pracy o zmniejszonym poziomie hałasu. Można też ustawić tygodniowy harmonogram włączania/ wyłączania tego trybu. Wydajność grzewcza () Ciśnienie akustyczne przy ogrzewaniu (dba) Normalny Tryb cichy Wydajność Obniżenie częstotl. pracy sprężarki i wentylatora Poziom hałasu Początek trybu Koniec trybu 015

16 NAJWAŻNIEJSZE FUNKCJE PROSTA INSTALACJA I SERWIS Koncepcja ALL-IN-ONE LG zasadniczo dostarcza kompletny kompaktowy monoblok zawierający 4 główne podzespoły obiegu hydraulicznego. Nie trzeba prowadzić rur chłodniczych, co oznacza łatwiejszą i szybszą instalację. Grzałka elektryczna Płytowy wymiennik ciepła 3-kierunkowe podłączenie (tylko typ Split) Naczynie wzbiorcze Pompa wodna klasy A Kompaktowa konstrukcja i łatwy dostęp - Dostęp serwisowy po odkręceniu tylko 3 śrub - System zdejmowania przedniego panelu Podłączenie rur chłodniczych jest możliwe z trzech kierunków. Tylko 3 śruby Łatwy dostęp Kompaktowa obudowa Pompa ciepła Therma V została ukształtowana, by zminimalizować jej rozmiar i ciężar, a przez to stworzyć dogodne warunki do jej instalacji. TYP SPLIT (16) TYP MONOBLOK (5) 950mm 907mm 1 380mm 1 239mm 96kg kg

17 WYSOKOTEMPERATUROWA POMPA CIEPŁA 017

18 NAJWAŻNIEJSZE FUNKCJE WYSOKOTEMPERATUROWA POMPA CIEPŁA Zwiększona efektywność i wydajność Temperatura wody na wyjściu ( C) Wysokotemperaturowa pompa ciepła THERMA V, dzięki zastosowaniu technologii 2-stopniowego sprężania kaskadowego, może wytwarzać z wysoką wydajnością ciepłą wodę o temperaturze maks. 80 C (maks. COP 4,06 przy temp. zewn. 24 C i temp. wody na wejściu/ wyjściu 40/45 C). 90 Zwiększona efektywność 80 Split wys.-temp. Kocioł gazowy/olejowy 70 Zwiększona wydajność Monoblok i Split nis.-temp. 0 1,00 2,00 3,00 4,00 COP * Warunki dla modelu wys. temp.: Temp. powietrza zewn. 18 C / Temp. wody na zasilaniu 80 C * Warunki dla modelu niskotemp.: Temp. powietrza zewn. 18 C / Temp. wody na zasilaniu 55 C Technologia 2-stopniowego sprężania kaskadowego Wysoka temperatura dzięki technologii cyklu kaskadowego Ciśnienie Technologia kaskady sprężarek BLDC R410A i R134a pozwala na wytworzenie gorącej wody o temperaturze maks. 80 C. Nadaje się ona do zastosowania w istniejących, starych kotłowych systemach grzewczych, które wymagają zasilania gorącą wodą. Woda Drugi stopień Pierwszy stopień R410A R134a Powietrze Entalpia Wysokotemperaturowa pompa ciepła LG THERMA V może być łatwo instalowana bez ponoszenia żadnych kosztów dodatkowych połączeń elektrycznych. 018 Maks. prąd jednofazowy modelu 16 Niski prąd zasilania Jedn. wewn. Jedn. zewn. 50,8A 23,8A 39A (77%) 20A 27A Firma A 19A LG

19 Szybkie odszranianie Poprzez technologię sterowania sprężarką R134A, czas potrzebny na operację odszraniania został skutecznie zminimalizowany. (Patent LG) Zastosowanie odszraniania hybrydowego spowodowało 25% zmniejszenie czasu odszraniania i 10% wzrost całkowitej wydajności grzewczej w porównaniu z normalnym odwróconym cyklem odszraniania. Wysokotemperaturowy moduł hydrauliczny (obejście gorącego gazu) Zimna woda Wym. ciepła R134a-woda Wym. ciepła R410A-R134a Jednostka zewnętrzna (odwrócony cykl pracy) Wym. ciepła Powietrze-R410A Koniec odszraniania Hybrydowe odszranianie LG Ciepła woda Gorący gaz Początek odszraniania Odszranianie standardowe 8min 10min Czas Sprężarka R134a Sprężarka R410A Zwiększona efektywność energetyczna Dzięki zastosowaniu wydajnej sprężarki i optymalnie zaprojektowanej konstrukcji, większe oszczędności energii i niższe koszty pracy pozwolą wcześniej uzyskać zwrot z początkowej inwestycji. Współcz. COP przy temp. zewnętrznej -7 C COP 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 3,32 3,32 3,01 3,06 2,51 2,61 A-7/W45 A-7/W55 A-7/W65 COP Współcz. COP przy temp. zewnętrznej -7 C 3,50 3,00 2,50 2,00 1,50 1,00 0,50 0,00 2,25 2,83 2,52 2,1 1,91 2,1 A-7/W45 A-7/W55 A-7/W65 Firma A Therma V Niski poziom hałasu Dzięki zastosowaniu najnowocześniejszych technologii sprężarek inwerterowych prądu stałego poziom hałasu jednostki wewnętrznej i zewnętrznej został zredukowany, co zapewnia większy komfort. Sound Pressure (dba) Firma A 43 Jedn. wewn. Jedn. zewn. LG

20 020 ZINTEGROWANY ZBIORNIK C.W.U.

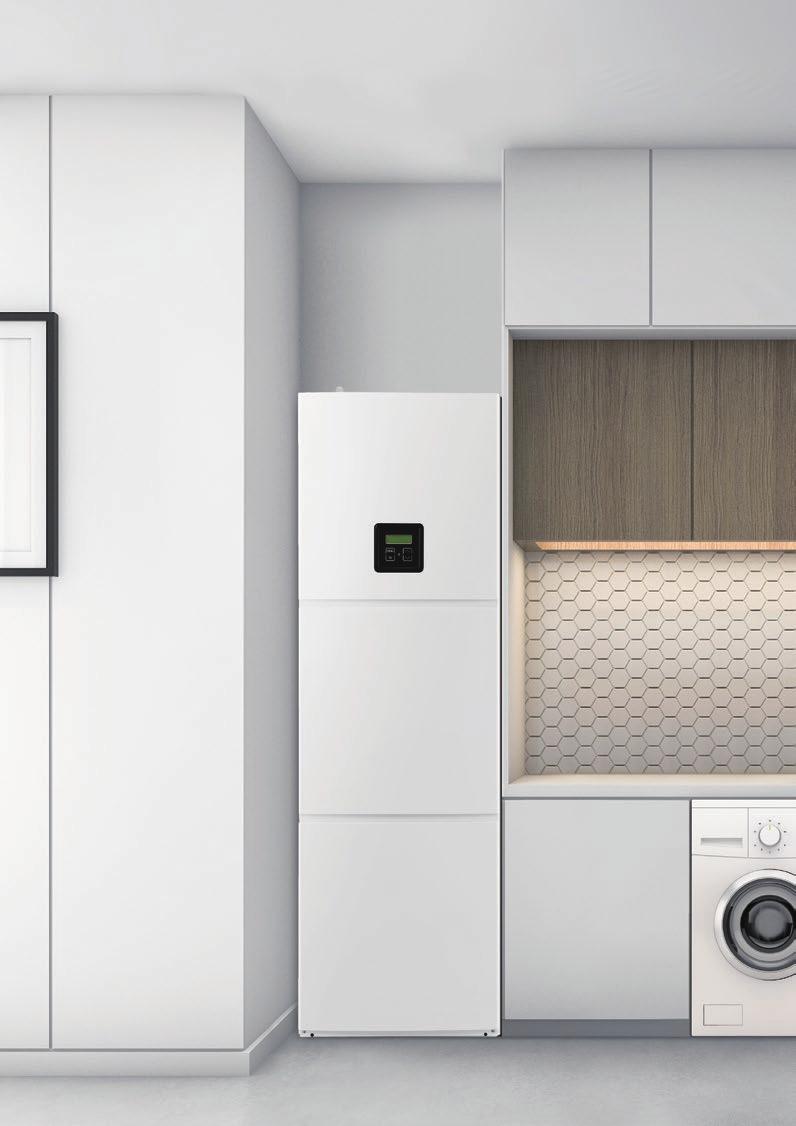

21 NAJWAŻNIEJSZE FUNKCJE SPLIT ZE ZINTEGROWANYM ZBIORNIKIEM C.W.U. Oszczędność przestrzeni i czasu W porównaniu z systemami konwencjonalnymi, możliwa jest łatwa i szybka instalacja wymagająca mniejszej przestrzeni. Konwencjonalna Zbiornik buforowy Jedn. wewn. pompy ciepła pow.-woda Zasobnik C.W.U Rury wodne Nowa (ze zintegrowanym zbiornikiem c.w.u.) - Należy zapewnić pomieszczenie do instalacji sprzętu - Trzeba zabezpieczyć miejsce na zbiornik wody - Więcej prac hydraulicznych i dłuższy czas instalacji Wszystko w jednym Potrzeba mało miejsca do instalacji urządzenia Mniej prac hydraulicznych Łatwiejsza praca i oszczędność czasu Drugi obieg grzewczy Możliwość indywidualnego ogrzewania dzięki oddzielnym obwodom ze sterownikiem i zaworem mieszającym. Konwencjonalny Nowy Tylko 1 obieg grzewczy, brak indywidualnego sterowania c.w.u. Ogrzewanie (Sterowanie 1-strefowe) 2 obiegi grzewcze z indywidualnym sterowaniem Sterownik fabryczny c.w.u. Ogrzewanie Sterownik pokojowy (Sterowanie wielostrefowe) (opcja) Czujnik pokojowy (opcja) Sterownik Zawór mieszający Z modułem rozbudowy obiegu można sterować indywidualnie maksymalnie 4 obiegami grzewczymi (opcja, dostępna w 1 kwartale 2018) Wygodna regulacja Łatwe i wygodne ustawianie temperatury w pomieszczeniu! Zainstalowany sterownik fabryczny W celu regulacji temperatury należy się przemieścić. Sterownik fabryczny Zainstalowany sterownik opcjonalny Po zainstalowaniu w pomieszczeniu nie ma potrzeby przemieszczania się. Sterownik pokojowy Termostat bez wyświetlacza - podstawowe ustawienia temperatury w pomieszczeniu. 021

22 DANE TECHNICZNE SPLIT ZE ZINTEGROWANYM ZBIORNIKIEM C.W.U. HN1616T.NBO JEDNOSTKA WEWNĘTRZNA TYPU SPLIT Wydajność 16 1/3Ø Model HN1616T.NB0 Wymiary S x W x G mm 607 x x 25 Waga kg 228 Pojemność zbiornika L 200 Maksymalna temperatura wody C 95 Zbiornik CWU Maksymalne cieśninie wody bar 10 Materiał - Pianka poliuretanowa Izolacja Grubość mm 50 Straty ciepła (przez 24h) h 1,67 Pojemność zbiornika L 40 Zbiornik buforowy Materiał - Stal malowana proszkowo Materiał izolacji - Guma komórkowa Model - Yonos PARA RS25/7 PWM1 Typ silnika - BLDC Stopnie prędkości liczba Prędkość zmienna w zakresie od 13% do 100% Pompa wodna Pobór mocy W 3 ~ 45 Natężenie przepływu Min. L / min 16 wody Znam. L / min 40 Spadek ciśnienia Maks. kpa 70 Rodzaj - Wymiennik płytowy Ilość - 1 Wymiennik ciepła Pojemność L 3,3 (obieg wodny) Spadek ciśnienia (min. - maks.) kpa 13 ~ 70 Materiał izolacji - Guma komórkowa Zawór bezpieczeństwa Wartość graniczna ciśnienia Maks. bar 3 Obieg chłodniczy Gaz (śr. zewn.) Ø 15,88 (5/8) Ciecz (śr. zewn.) Ø 9,52 (3/8) Obieg wodny Zasilanie (śr. zewn.) 25 (1), zewnętrzne Odbiór (śr. zewn.) 25 (1), zewnętrzne Przyłącza rur Zasil. zimną wodą (śr. zewn.) 19,05 (3/4), zewnętrzne Obieg wodny Odbiór ciepłej wody zbiornika c.w.u. (śr. zewn.) 25 (1), zewnętrzne Recyrkulacja (śr. zewn.) 19,05 (3/4), zewnętrzne Ogrzewanie Obieg wodny (min. - maks.) C 25~58 Rekomendowany Chłodzenie Obieg wodny (min. - maks.) C 7~25 zakres pracy Ciepła woda użytkowa Obieg wodny (min. - maks.) C 25~52 (60*) Poziom mocy akustycznej Nom. dba 36 * z wbudowaną grzałką elektryczną 022

23 HN1616T.NBO / HU091.U43, HU121.U33, HU141.U33, HU161.U33 JEDNOSTKA ZEWNĘTRZNA TYPU SPLIT Ogrzewanie (A7 / W35) Wydajność nominalna Chłodzenie (A35 / W18) Ogrzewanie (A7 / W35) Pobór mocy (nominalny) Chłodzenie (A35 / W18) COP Ogrzewanie (A7 / W35) EER Chłodzenie (A35 / W18) Wydajność 9 1Ø 12 1Ø 14 1Ø 16 1Ø 12 3Ø 14 3Ø 16 3Ø Model HU091.U43 HU121.U33 HU141.U33 HU161.U33 HU123.U33 HU143.U33 HU163.U , , ,23 2,78 3,43 4,18 2,78 3,43 4,18 2,88 3,3 3,53 4 3,3 3,53 4 4,04 3,12 2,88 4,32 3,15 3 4,08 3,12 3 SCOP s (Sezonowa efekt energ.ogrzew. % Ogólne pomieszczeń) Klasa sezonowej efekt. energ. A+ A+ A+ ogrzewania pomieszczeń Ogrzewanie pomieszczeń 4,04 4,2 4,15 SCOP s (Sezonowa efekt. Średnia temp energ.ogrzew. % wody na Ogólne pomieszczeń) wyjściu 35 C Klasa sezonowej efekt. energ. A++ A++ A++ ogrzewania pomieszczeń XL XL XL Ogólne Deklarowany profil obciążeń wh (efektywność energ. Ogrzewanie ciepłej % ogrzew wody) Średnia wody użytkowej temperatura Klasa efektywności energ. A A A ogrzewania wody Wymiary 834x950x330 SxWxG mm Waga kg -20 ~ ~ ~ 35 Ogrzewanie Min. ~ Maks. C Rekomendowany zakres 5 ~ 48 5 ~ 48 5 ~ 48 Chłodzenie Min. ~ Maks. C pracy -20 ~ ~ ~ 30 Ciepła woda użytkowa Min. ~ Maks. C R410a Typ 2 087,50 GWP Czynnik 3,76 4,8 4,8 tco2eq chłodniczy Il. fabryczna (maks. dł. rur 7,5m) 1,8 2,3 2,3 kg 40 Dodatkowa dawka czynnika g/m Poziom mocy akust Ogrzewanie Nom. dba kielichowe Rodzaj przył. Ciecz Ø 9,52(3/8) Śr. zewn. Orurowanie chłodnicze kielichowe Rodzaj przył. Gaz Ø 15,88(5/8) Śr. zewn. 3 Min. m Orurowanie chłodnicze 50 Maks. m Jedn. zewn. Przewyższenie rurociągu 30 Maks. m ~ Jedn. wewn. Zasilanie 1~/50/ Fazy/ Częstotl./ Napięcie O/Hz/V Zabezpieczenie A elektryczne Interfejs komunikacji PP485B00K Model (* do zakupu oddzielnie) Średnia temp. wody na wyjściu 55 C 3, ,32 3,15 3 4,08 3,12 3 3, A+ A+ A+ A+ 4,15 4,2 4,15 4, A++ A++ A++ A++ XL XL XL XL A A A A x 950 x ~ ~ 35 5 ~ 48 5 ~ ~ ~ 30 4,8 2, ~ ~ 35 5 ~ 48 5 ~ ~ ~ 30 R410a 2 087,50 4,8 2, kielichowe Ø 9,52(3/8) kielichowe Ø 15,88(5/8) ~/50/ PP485B00K * Produkt zawiera fluorowane gazy cieplarniane (R410A). Wszystkie modele posiadają elektryczny przewód grzejny zapobiegający zamarzaniu zgromadzonych skroplin. * Wszystkie dane opracowano w oparciu o normy EN14511 i EN * Wartości w powyższej tabeli uwzględniają efekt zwilżenia przy temperaturze zewnętrznej poniżej zera. 023

24 DANE TECHNICZNE MONOBLOK HM051M.U42 / HM071M.U42 / HM091M.U42 LG bierze udział w programie certyfikacji systemów EUROVENT EURO-HP. Sprawdzenie aktualnej ważności certyfikatu: JEDNOSTKA ZEWNĘTRZNA TYPU MONOBLOK Wydajność Model Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W50) Wydajność nominalna Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W50) Pobór mocy (nominalny) Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W50) COP Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) EER Chłodzenie (A35 / W18) Wymiary SxWxG mm Waga kg Poziom mocy akustycznej (ogrzewanie) db (A) Ogrzewanie C DB Rekomendowany zakres pracy Chłodzenie C DB Ogrzewanie C Zakres temp. wody na wyjściu Chłodzenie C Wejście Przyłącza rur wodnych Wyjście Zasilanie Ø / V / Hz Grzałka elektryczna Wydajność Wymagany przepływ wody l/min. Maks. wysokość podnoszenia m Zasilanie Ø / V / Hz Zabezpieczenie elektryczne A Ilość czynnika chłodn. kg Czynnik chłodniczy Ekwiwalent CO2 TCO2 eq (R410A) GWP Klasa sezonowej efekt. energ. ogrzew. 35 C / 55 C pomieszczeń Sezonowa efekt. energ. ogrzew. pomieszczeń 35 C / 55 C % (średnia) Znam. moc grzewcza 35 C / 55 C (średnia) Roczne zużycie energii 35 C / 55 C h (średnie) Współczynnik efekt. energ. EEI pompy wodnej 5 1Ø 7 1Ø 9 1Ø HM051M.U42 HM071M.U42 HM091M.U42 4,99 3,63 3,59 3,87 4,99 1,13 1,46 1,52 1,63 1,38 4,42 2,49 2,36 2,37 3, x 907 x ,00 5,08 5,02 5,42 5,60 1,63 2,15 2,16 2,33 1,55 4,29 2,36 2,32 2,33 3, x 907 x ~ 35 5 ~ ~ 57 6 ~ 30 25,4 (1), wewnętrzne 25,4 (1), wewnętrzne 1 / / 50 4 Min / / ,45 3, ,5 9,00 6,18 6,46 6,97 8,80 2,20 2,85 2,78 2,99 2,32 4,09 2,17 2,32 2,33 3, x 907 x A++ / A+ A++ / A+ A++ / A+ 160 / / / 114 6/5 7/6 7/ / / / ,20 0,20 0,20 1,20 2,50 * Ze względu na nasza politykę innowacji dane techniczne moga ulec zmianie bez wczesniejszego powiadomienia. * Produkt zawiera fluorowane gazy cieplarniane (R410A). * Wszystkie modele posiadają elektryczny przewód grzejny zapobiegający zamarzaniu zgromadzonych skroplin. ** Wartości w powyższej tabeli uwzględniają efekt zwilżenia przy temperaturze zewnętrznej poniżej zera. ** Wszystkie dane opracowano w oparciu o normy EN14511 i EN * Etykieta znaku jakości EHPA jest przeznaczona dla Niemiec, Austrii i Szwajcarii ,60 3,34

25 HM121M.U32 / HM141M.U32 / HM161M.U32 HM123M.U32 / HM143M.U32 / HM163M.U32 LG bierze udział w programie certyfikacji systemów EUROVENT EURO-HP. Sprawdzenie aktualnej ważności certyfikatu: JEDNOSTKA ZEWNĘTRZNA TYPU MONOBLOK Wydajność Model Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W50) Wydajność nominalna Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W50) Pobór mocy (nominalny) Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W50) COP Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) EER Chłodzenie (A35 / W18) Wymiary SxWxG mm Waga kg Poziom mocy akustycznej (ogrzewanie) db (A) Ogrzewanie C DB Rekomendowany zakres pracy Chłodzenie C DB Ogrzewanie C Zakres temp. wody na wyjściu Chłodzenie C Wejście Przyłącza rur wodnych Wyjście Zasilanie Ø / V / Hz Grzałka elektryczna Wydajność Wymagany przepływ wody l/min. Maks. wysokość podnoszenia m Zasilanie Ø / V / Hz Zabezpieczenie elektryczne A Ilość czynnika chłodn. kg Czynnik chłodniczy Ekwiwalent CO2 TCO2 eq (R410A) GWP Klasa sezonowej efekt. energ. ogrzew. 35 C / 55 C pomieszczeń Sezonowa efekt. energ. ogrzew. pomieszczeń 35 C / 55 C % (średnia) Znam. moc grzewcza 35 C / 55 C (średnia) Roczne zużycie energii 35 C / 55 C h (średnie) Współczynnik efekt. energ. EEI pompy wodnej 12 1Ø 14 1Ø 16 1Ø 12 3Ø 14 3Ø 16 3Ø HM121M.U32 HM141M.U32 HM161M.U32 HM123M.U32 HM143M.U32 HM163M.U32 12,00 8,76 8,63 9,31 10,40 2,67 3,51 3,57 3,37 2,67 4,49 2,50 2,42 2,77 3,90 14,00 10,41 10,33 11,02 12,20 3,15 4,26 4,45 4,30 3,32 4,44 2,44 2,32 2,56 3,67 16,00 12,00 11,58 8,94 11,45 8,84 12,36 9,33 13,20 10,40 3,81 2,67 4,83 3,65 5,05 3,75 5,08 3,39 3,65 2,67 4,20 4,49 2,40 2,45 2,27 2,36 2,43 2,75 3,62 3, x x ,00 10,43 10,31 10,84 12,20 3,15 4,32 4,45 4,01 3,32 4,44 2,41 2,32 2,70 3,67 16,00 12,21 12,07 12,60 13,20 3,81 5,12 5,25 5,29 3,65 4,20 2,38 2,30 2,38 3, ~ 35 5 ~ ~ 57 6 ~ 35 25,4 (1), wewnętrzne 25,4 (1), wewnętrzne 1 / / 50 3 / 380~415 / 50 6 Min / / / / ,20 4, ,5 A++ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+ A++ / A+ 166 / / / / / / / / / / / / / / / / / / ,23 0,23 0,23 0,23 0,23 0,23 * Ze względu na nasza politykę innowacji dane techniczne moga ulec zmianie bez wczesniejszego powiadomienia. * Produkt zawiera fluorowane gazy cieplarniane (R410A) * Wszystkie modele posiadają elektryczny przewód grzejny zapobiegający zamarzaniu zgromadzonych skroplin. ** Wartości w powyższej tabeli uwzględniają efekt zwilżenia przy temperaturze zewnętrznej poniżej zera. ** Wszystkie dane opracowano w oparciu o normy EN14511 i EN * Etykieta znaku jakości EHPA jest przeznaczona dla Niemiec, Austrii i Szwajcarii. * Etykieta EHPA nie obejmuje modeli jednofazowych o wydajności 12/14/

26 DANE TECHNICZNE SPLIT HN1616.NK3 / HU051.U43, HU071.U43, HU091.U43 LG bierze udział w programie certyfikacji systemów EUROVENT EURO-HP. Sprawdzenie aktualnej ważności certyfikatu: JEDNOSTKA ZEWNĘTRZNA TYPU SPLIT Wydajność nominalna Pobór mocy COP Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W35) Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W35) Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W35) Ogrzewanie (A-2 /W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) SxWxD EER Wymiary Waga Poziom ciśnienia akustycznego (ogrzewanie) Poziom mocy akustycznej (ogrzewanie) Ogrzewanie Rekomendowany zakres pracy Chłodzenie Średnica rur (ciecz) Średnica rur (gaz) Il. fabryczna Czynnik chłodniczy (R410A) (maks. dł. rur 7,5m) GWP Dodatkowa dawka czynnika Minimum Orurowanie chłodnicze Maksimum Zasilanie Zabezpieczenie elektryczne Wydajność Model 5 Ø HU051.U43 7 1Ø HU071.U43 9 1Ø HU091.U43 5,00 4,26 5,87 4,23 5,00 1,02 1,05 2,90 1,52 1,09 4,93 4,06 2,02 2,78 4,60 7,00 5,97 6,30 5,92 7,00 1,46 1,49 2,97 2,13 1,56 4,80 4,01 2,12 2,78 4, x 834 x ~ 35 5 ~ 48 9,52 (3/8) 15,88 (5/8) 1,55 3, , / / ,00 7,67 6,69 7,53 9,00 2,05 2,01 2,96 2,74 2,37 4,40 3,82 2,26 2,75 3,80 mm kg db(a) db(a) C DB C DB kg TCO2 eq g/m m m Ø / V / Hz A * Produkt zawiera fluorowane gazy cieplarniane. Wszystkie modele posiadają elektryczny przewód grzejny zapobiegający zamarzaniu zgromadzonych skroplin. ** Wszystkie dane opracowano w oparciu o normy EN14511 i EN * Wartości w powyższej tabeli uwzględniają efekt zwilżania przy temperaturze zewnętrznej poniżej zera. JEDNOSTKA WEWNĘTRZNA TYPU SPLIT Wymiary Waga SxWxG Zasilanie Wydajność Ogrzewanie Zakres temperatury wody na wyjściu Chłodzenie Wymagany przepływ wody Maks. wysokość podnoszenia Wejście Przyłącza rur wodnych Wyjście Klasa efektywności energetycznej 35 C / 55 C (ogrzewanie pomieszczeń) Sezonowa efektywność energ. 35 C / 55 C ogrzewania pomieszczeń (średnia) Znamionowa moc grzewcza () 35 C / 55 C Roczne zużycie energii (średnie) 35 C / 55 C Wsp. EEI pompy wodnej Grzałka elektryczna Wydajność Model 5,7,9 HN1616.NK3 mm kg Ø / V / Hz C C l/min. m % h 4,52 / 3, x 850 x / / ~ 57 6 ~30 Min (1), zewnętrzne 25 (1), zewnętrzne A++ / A++ 4,45 / 3,23 4,34 / 3, / / / / / ,23 6/ / ,23 7/ / ,23 * Ze względu na nasza politykę innowacji dane techniczne moga ulec zmianie bez wczesniejszego powiadomienia. 026

27 HN1616.NK3 / HU121.U33, HU141.U33, HU161.U33 HN1639.NK3 / HU123.U33, HU143.U33, HU163.U33 LG bierze udział w programie certyfikacji systemów EUROVENT EURO-HP. Sprawdzenie aktualnej ważności certyfikatu: Wydajność 12 1Ø Model HU121. U33 JEDNOSTKA ZEWNĘTRZNA TYPU SPLIT Wydajność nominalna Pobór mocy COP Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W35) Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W35) Ogrzewanie (A-2 / W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) Ogrzewanie (A7 / W35) Ogrzewanie (A2 / W35) Ogrzewanie (A-2 /W50) Ogrzewanie (A-7 / W35) Chłodzenie (A35 / W18) SxWxD EER Wymiary Waga Poziom ciśnienia akustycznego (ogrzewanie) Poziom mocy akustycznej (ogrzewanie) Ogrzewanie Rekomendowany zakres pracy Chłodzenie Średnica rur (ciecz) Średnica rur (gaz) Il. fabryczna Czynnik chłodniczy (R410A) (maks. dł. rur 7,5m) GWP Dodatkowa dawka czynnika Minimum Orurowanie chłodnicze Maksimum Zasilanie Zabezpieczenie elektryczne mm kg db(a) db(a) C DB C DB kg TCO2 eq g/m m m Ø / V / Hz A 12,00 10,33 11,89 11,00 10,40 2,64 2,93 5,25 3,14 2,60 4,55 3,52 2,27 3,50 4, Ø HU141. U Ø HU161. U Ø HU123. U Ø HU143. U Ø HU163. U33 14,00 10,83 11,89 12,50 12,00 3,18 3,09 5,25 3,73 3,08 4,41 3,51 2,27 3,35 3,90 16,00 12,00 14,00 16,00 11,95 10,33 10,83 11,95 11,89 11,89 11,89 11,89 13,50 11,00 12,50 13,50 13,00 10,40 12,00 13,00 3,76 2,64 3,18 3,76 3,41 2,93 3,09 3,41 5,25 5,25 5,25 5,25 4,35 3,14 3,73 4,35 3,60 2,60 3,08 3,60 4,26 4,55 4,41 4,26 3,50 3,52 3,51 3,50 2,27 2,27 2,27 2,27 3,10 3,50 3,35 3,10 3,61 4,00 3,90 3, x x ~ 35 5 ~ 48 9,52 (3/8) 15,88 (5/8) 2,30 4, , / / 50 1 / / 50 1 / / 50 3 / / 50 3 / / 50 3 / / * Produkt zawiera fluorowane gazy cieplarniane. Wszystkie modele posiadają elektryczny przewód grzejny zapobiegający zamarzaniu zgromadzonych skroplin. ** Wszystkie dane opracowano w oparciu o normy EN14511 i EN * Wartości w powyższej tabeli uwzględniają efekt zwilżania przy temperaturze zewnętrznej poniżej zera. JEDNOSTKA WEWNĘTRZNA TYPU SPLIT Wymiary Waga SxWxG Zasilanie Wydajność Ogrzewanie Zakres temperatury wody na wyjściu Chłodzenie Wymagany przepływ wody Maks. wysokość podnoszenia Wejście Przyłącza rur wodnych Wyjście Klasa efektywności energetycznej 35 C / 55 C (ogrzewanie pomieszczeń) Sezonowa efektywność energ. 35 C / 55 C ogrzewania pomieszczeń (średnia) Znamionowa moc grzewcza () 35 C / 55 C Roczne zużycie energii (średnie) 35 C / 55 C Wsp. EEI pompy wodnej Grzałka elektryczna Wydajność Model 12 ~ 16 1Ø HN1616.NK3 mm kg Ø / V / Hz C C l/min. m % h 12 ~ 16 3Ø HN1639.NK3 490 x 850 x / / / / ~ 57 6 ~ 30 Min ,45 / 3,32 4,45 / 3,32 25 (1), zewnętrzne 25 (1), zewnętrzne A++ / A++ 4,30 / 3,32 4,45 / 3,32 4,45 / 3,32 4,30 / 3, / / / / / / / / ,23 10 / / ,23 10 / / ,23 9 / / ,23 10 / / ,23 10 / / ,23 * Ze względu na nasza politykę innowacji dane techniczne moga ulec zmianie bez wczesniejszego powiadomienia. 027

28 DANE TECHNICZNE SPLIT WYSOKOTEMPERATUROWY HN1610H.NK2 HU161H.U32 LG bierze udział w programie certyfikacji systemów EUROVENT EURO-HP. Sprawdzenie aktualnej ważności certyfikatu: JEDNOSTKA ZEWNĘTRZNA TYPU SPLIT (WYSOKOTEMPERATUROWA) Wydajność nominalna Pobór mocy (nominalny) COP Ogrzewanie (A7 / W65) Ogrzewanie (A2 / W65) Ogrzewanie (A-2 / W65) Ogrzewanie (A-7 / W65) Ogrzewanie (A7 / W35) Ogrzewanie (A7 / W65) Ogrzewanie (A2 / W65) Ogrzewanie (A-2 / W65) Ogrzewanie (A-7 / W65) Ogrzewanie (A7 / W35) Ogrzewanie (A7 / W65) Ogrzewanie (A2 / W65) Ogrzewanie (A-2 / W65) Ogrzewanie (A-7 / W65) Ogrzewanie (A7 / W35) SxWxG Wymiary Waga Poziom mocy akustycznej (ogrzewanie) Zakres pracy dla temp. Ogrzewanie powietrza na zewnątrz Średnica rur (ciecz) Średnica rur (gaz) Czynnik chłodniczy (R410A) Orurowanie chłodnicze Il. fabryczna (maks. dł. rur 10m) GWP Dodatkowa dawka czynnika Minimum Maksimum Zasilanie Zabezpieczenie elektryczne Wydajność Model mm kg db (A) C DB kg TCO2 eq g/m m m Ø / V / Hz A 16 1Ø HU161H.U32 16,00 14,60 15,70 15,10 16,00 6,13 6,81 6,96 7,20 4,70 2,61 2,14 2,25 2,09 3, x x ~ 35 9,52 (3/8) 15,88 (5/8) 3,5 7, , / / * Produkt zawiera fluorowane gazy cieplarniane (R410A) * Wszystkie dane opracowano w oparciu o normy EN14511 i EN JEDNOSTKA WEWNĘTRZNA TYPU SPLIT (WYSOKOTEMPERATUROWA) Wymiary SxWxG Waga Poziom mocy akustycznej (ogrzewanie) Pobór mocy Ogrzewanie Zakres temperatury wody na wyjściu Ogrzewanie Wymagany przepływ wody Średnica rur (ciecz) Średnica rur (gaz) Czynnik chłodniczy (R134a) Il. fabryczna Przyłącza rur wodnych GWP Wejście Wyjście Przyłącze odprowadzenia skroplin Zasilanie Zabezpieczenie elektryczne Klasa efektywności energ. 35 C / 55 C ogrzewania pomieszczeń Sezonowa efektywność energ. ogrzewania pomieszczeń (średnia) 35 C / 55 C Znamionowa moc grzewcza (średnia) 35 C / 55 C Roczne zużycie energii (średnie) 35 C / 55 C Wydajność Model mm kg db (A) C l/min. kg TCO2 eq Ø / V / Hz A 520 x x ,13 25 ~ 80 Min.15 9,52 (3/8) 15,88 (5/8) 2,3 3, (1), zewnętrzne 25 (1), zewnętrzne 25 (1), zewnętrzne 1 / / A / A+ % h * Ze względu na nasza politykę innowacji dane techniczne moga ulec zmianie bez wczesniejszego powiadomienia. * Produkt zawiera fluorowane gazy cieplarniane (R134a) Ø HN1610H.NK2 115 / / / 7 642

29 DANE TECHNICZNE ZBIORNIK CIEPŁEJ WODY UŻYTKOWEJ OSHW-200F OSHW-300F OSHW-500F OSHW-300FD Podwójna wężownica Model Pojemność zbiornika Średnica Wysokość Charakterystyka zbiornika Waga pustego zbiornika Materiał zbiornika Kolor Moc Charakterystyka wbudowanej Zasilanie grzałki elektrycznej grzałki elektrycznej Regulowany termostat l mm mm kg W Ø / V / Hz C Rodzaj wymiennika ciepła Charakterystyka wymiennika ciepła Materiał wymiennika ciepła Maksymalna temperatura wody Powierzchnia wężownicy Wejście Przyłącza hydrauliczne - pompa ciepła Wyjście Zasilanie wodą wodociągową Połączenia hydrauliczne - zbiornik c.w.u. Zasilanie budynku Klasa efektywności energetycznej Straty ciepła Zestaw instalacyjny zbiornika c.w.u. Zawór mieszający Zawór 3-drogowy C mm mm mm mm mm W Pojedyncza wężownica OSHW-200F OSHW-300F OSHW-500F OSHW-300FD Stal nierdzewna F18 Szary W / 50 / 60Hz 0-90 Pojedyncza wężownica wewnętrzna Stal nierdzewna F , /4 3/4 B Stal nierdzewna F18 Szary W / 50 / 60Hz 0-90 Pojedyncza wężownica wewnętrzna Stal nierdzewna F , /4 1 B Stal nierdzewna F18 Szary W / 50 / 60Hz 0-90 Pojedyncza wężownica wewnętrzna Stal nierdzewna F ,8 1 1/4 1 1/4 1 1 B Stal nierdzewna F18 Szary W / 50 / 60Hz 0-90 Podwójna wężownica PHLTA PHLTA PHLTA PHLTA OSHA-MV OSHA-3V OSHA-MV OSHA-3V OSHA-MV OSHA-3V AKCESORIA OBOWIĄZKOWE Stal nierdzewna F ,1 / 0,97 1 (dod. 3/4 ) 1 (dod. 3/4 ) 3/4 1 B 70 AKCESORIA OPCJONALNE OSHA-MV OSHA-3V * Ze względu na nasza politykę innowacji dane techniczne moga ulec zmianie bez wczesniejszego powiadomienia. 029

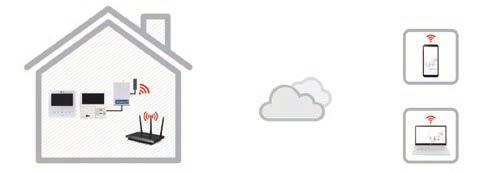

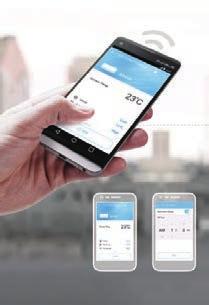

30 DANE TECHNICZNE MODEM WI-FI LG Urządzenia LG THERMA V można kontrolować przy użyciu inteligentnych urządzeń internetowych, jak smartfon z Androidem lub ios. PWFMDD200 Charakterystyka Urządzenia LG THERMA V wyposażone w modem Wi-Fi są dostępne z dowolnego miejsca i o każdej porze. Dostępna jest ekskluzywna aplikacja do sterowania urządzeniami domowymi LG (SmartThinQ). Proste operacje dla różnych funkcji - Włącz/Wyłącz - Tryb pracy - Temp. aktualna / docelowa Nazwa modelu Wymiary (SxWxG, mm) Kompatybilność Rodzaj połączenia Częstotliwość komunikacji Standard łączności bezprzew. Aplikacja mobilna Opcjonalny przedłużacz PWFMDD x 68 x 14 Jednostki wewnętrzne THERMA V Split Jednostka wewnętrzna 1:1 2,4 GHz IEEE b/g/n LG Smart ThinQ (Android v4.1(jellybean) lub nowszy, iphone ios 9.0 lub nowszy) PWYREW000 (przedłużenie 10m) * Funkcjonalność może się różnić w zależności od poszczególnych modeli jednostek wewnętrznych. * Interfejs użytkownika aplikacji jest weryfikowany w celu poprawy jego wyglądu i treści. * Aplikacja została zoptymalizowana do użytku na smartfonach i może nie działać poprawnie na tabletach. 1) Sterowanie nawiewem może nie być możliwe w zależności od modelu jednostki wewnętrznej. 2) W sprawie kompatybilności z modelami jednostek wewnętrznych prosimy o kontakt z biurem regionalnym. Sterowanie Programowanie Schemat połączeń Modem Wi-Fi Server ThinQ Przewód LG Smart * Aplikację LG Smart ThinQ można wyszukać i pobrać w sklepie Google Play lub Appstore. * Należy zapewnić dostępność usług internetowych poprzez połączenie bezprzewodowe Wi-Fi. 030

31 DANE TECHNICZNE STEROWNIK WI-FI LG-AW-WF-1 Charakterystyka Nie jest wymagane zewnętrzne zasilanie. Obsługa pojedynczej jednostki systemu (Monoblok, Split nisko/wysokotemperaturowy). Sterowanie i monitorowanie poprzez urządzenie mobilne. W celu użytkowania sterownika Wi-Fi konieczna jest dostępność Internetu i rejestracja konta użytkownika w IntesisHome Cloud. Aplikacja IntesisHome Cloud jest dostępna dla takich urządzeń, jak smartfon (Android, ios), laptop, tablet. Nazwa modelu Włączanie/ wyłączanie LG-AW-WF-1 O Tryb pracy Wartość zadana Ogrzew./ Ogrzew. + c.w.u./ Chłodz. + c.w.u./ Chłodz./ c.w.u. O Temp. otoczenia Prędkość wentylatora O O Dane techniczne Nazwa modelu Obudowa Wymiary Waga Kolor LG-AW-WF-1 ABS (UL 94 HB), 2,5 mm grubości 70 x 108 x 28 mm 80g Biały typowe 12V, 60mA Nie wymaga zewnętrznego zasilania (zasilanie poprzez jedn. wewnętrzną). Na ścianie Zasilanie Montaż Temperatura robocza Wilgotność robocza Wilgotności przechowywania Zgodność z RoHS 0 C do 40 C < 93% wilg. wzgl., bez kondensacji < 93% wilg. wzgl., bez kondensacji Zgodny z dyrektywą RoHS (2002/95/WE) Zgodny z dyrektywą EMC (2004/108/WE) i dyrektywą niskonapięciową (2006/95/WE) EN / EN wersja / EN wersja Certyfikaty Schemat połączeń Moduł Wi-Fi Smartfon Sterownik Therma V IntesisHome Cloud Router internetowy Notebook 1) Ten produkt jest dostarczany przez Intesis. 031

32 THERMA V AKCESORIA Akcesoria dostarczane przez LG Akcesoria Opis OSHW-200F OSHA-3V 200 litrów Zbiornik ciepłej wody użytkowej OSHW-300F OSHW-300FD 300 litrów 300 litrów Zawór 3-drogowy OSHA-MV OSHW-500F Pojedynczy wymiennik 500 litrów PHLTA (dla Split, 1Ø ) PHLTC (dla Split, 3Ø ) PHLTB (dla Monoblok) Zestaw instalacyjny zbiornika ciepłej wody użytkowej Zawór mieszający Podwójny wymiennik Charakterystyka Łatwy w instalacji zbiornik ciepłej wody użytkowej dla typu monoblok. W celu ochrony produktu stosuje się bezpiecznik. Wymiary (S x W x G, mm) 250 x 170 x 110 Ciężar (kg) : 2,1 * Zestaw PHLTA, PHLTC jest potrzebny tylko wtedy, gdy chcemy skorzystać z funkcji grzałki elektrycznej w zbiorniku c.w.u. W przeciwnym razie, nie jest on wymagany. Jednostka wewnętrzna Therma V posiada już własną grzałkę elektryczną (funkcja ogrzewania zapasowego). * Czujnik (PHRSTA0) można nabyć oddzielnie w przypadku użycia zbiornika c.w.u. innej marki. Do rozszerzenia funkcjonalności THERMA V o wytwarzanie ciepłej wody użytkowej. PHLTA / PHLTC PQRSTA0 Charakterystyka Zdalny czujnik temperatury Umożliwia dokładny pomiar temperatury pomieszczenia. Stosuje się do klimatyzatorów kasetonowych, kanałowych, pomp ciepła powietrze-woda i zestawu Hydro Kit. W zestawie Zdalny czujnik temperatury / Przewód połączeniowy (15m) / Instrukcja PHLLA Zestaw do paneli słonecznych Charakterystyka Służy do podłączenia systemu solarnego z pompą ciepła THERMA V i zbiornikiem c.w.u. z podwójnym wymiennikiem ciepła. Instaluje się go w rurze wodnej, pomiędzy zbiornikiem c.w.u., a systemem solarnym. Wymiary (S x W x G, mm) 110 x 55 x 22 PDRYCB000 Moduł styków Dry Contact Charakterystyka Podłączany do kotła grzewczego (przy instalacji biwalentnej) PHDPB Taca ociekowa kondensatu 032 Charakterystyka Taca ociekowa umożliwia zgromadzenie i odprowadzenie skraplającego się na wymienniku ciepła jednostki wewnętrznej kondensatu. PHLTB

33 Zalecane akcesoria dodatkowe L.p. Akcesoria Rysunek Zastosowanie Dane techniczne 1 Zbiornik ciepłej wody użytkowej Do przechowywania i dostarczania ciepłej wody użytkowej. Pojemność: l Zbiornik emaliowany lub ze stali nierdzewnej / Pianka izolacyjna (np. PUR - poliuretan). Powierzchnia wymiennika ciepła 3 m². 2 Zawór 3-drogowy Przełączanie pomiędzy obwodami ogrzewania i ciepłej wody użytkowej. Zasilanie: AC 230V, siłownik typu SPDT (jednobiegunowy dwustanowy) / czas otwarcia s / wyłącznik krańcowy Wskaźnik przecieku wewn. < 0,1%. 3 Grzałka elektryczna zbiornika Zapobiega uruchamianiu cyklu w przypadku małej ilości wody i/lub małego zapotrzebowania na ogrzewanie; zabezpiecza ilość ciepła wystarczającą do cyklu odszraniania. 2-6 Przyłącze o wymiarach dopasowanych do zbiornika c.w.u. 4 Zbiornik buforowy 5 Zawór obejściowy Zapobiega przerwom w ogrzewaniu budynkuw momencie defrostu agreagtu. Wymagany gdy jest mały zład instalacji grzewczej. Zapewnia minimalny strumień przepływu wody w przypadku ograniczenia jej przepływu w obwodach grzewczych na skutek zamknięcia zaworów. Pianka izolacyjna (np. PUR - poliuretan) Pojemność: l (instalacja szeregowa z pompą ciepła) l (instalacja równoległa z pompą ciepła). Wymiarowanie zależne od ustawianego przez producenta ciśnienia otwarcia. 6 Zawór 2-drogowy Podczas cyklu chłodzenia zamyka obwody grzewcze, które nie uczestniczą w chłodzeniu. Wyłącznik krańcowy 230V AC typu NO lub NC. 7 Naczynie wzbiorcze Absorbuje różnice ciśnienia w obwodzie grzewczym występujące na skutek zmian temperatury wody. Wymagane wymiarowanie w miejscu instalacji. 8 Filtr wodny Chroni płytowy wymiennik ciepła przed cząstkami, które mogłyby go zablokować. 1 / 25,4 mm, rozmiar oczek ~ 1x1mm (zawarte w produkcie). 9 Przewód grzejny Zapobiega zamarzaniu tacy skroplin i węża odprowadzającego skropliny. Sterowanie termostatyczne w zależności od temperatury zewnętrznej Wszystkie urządzenia zawierają przewód grzejny na tacy skroplin. 10 Środek zapobiegający zamarzaniu Zapobiega zamarzaniu wody grzewczej, gdy pompa ciepła jest uszkodzona. Glikol etylowy Stężenie zależne od najniższej możliwej temperatury zewnętrznej. 11 Tłumik hałasu instalacji wodnej Zapobiega przenoszeniu przez rury instalacji wodnej hałasu wytwarzanego przez konstrukcję. EPDM; Temperatura robocza zależna od strefy klimatycznej (co najmniej -10 do + 90 C). 12 Podkładki tłumiące Zapobiega przenoszeniu hałasu wytwarzanego przez konstrukcję na podstawę lub wsporniki. Wymagane wymiarowanie w miejscu instalacji. 13 Termostat Gdy klient preferuje termostatyczną regulację temperatury pomieszczeń. 230V AC W przypadku, gdy pompa ciepła pracuje w trybie ogrzewania i chłodzenia: termostat z wyborem trybu pracy. 14 Rury instalacji chłodniczej Prefabrykowana podwójna rura do łączenia jednostki zewnętrznej i wewnętrznej typu split. Średnica: Należy sprawdzić w danych technicznych. 15 Rury instalacji wodnej Prefabrykowana podwójna rura do łączenia jednostki zewnętrznej monoblok z systemem ogrzewania. Gdy pompa ciepła jest używana do chłodzenia: zastosować rury odporne na dyfuzję. 16 Tuleja ochronna Chroni ściany przed naciskiem wywieranym przez rury grzewcze przechodzące przez przepusty. Wymagane wymiarowanie w miejscu instalacji. 17 Izolacja termiczna Obowiązkowa, gdy pompa ciepła jest używana do chłodzenia. Zapobiega skraplaniu się wody na zimnych rurach i podzespołach. Odporna na dyfuzję. 033

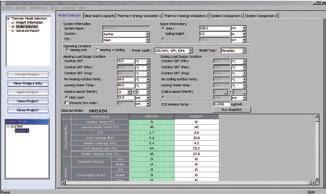

34 THERMA V OPROGRAMOWANIE LG LATS THERMA V Program doboru THERMA V Program LATS THERMA V symuluje szybko i prosto korzyści ekonomiczne wynikające ze stosowania THERMA V. Po wprowadzeniu pewnych parametrów program ten pokazuje roczne koszty energii w porównaniu z systemem konwencjonalnego ogrzewania oraz roczne ilości emitowanego CO 2, miesięczne ilości i koszty energii, całkowitą ilość energii cieplnej w h w odniesieniu do temperatury zewnętrznej. 034

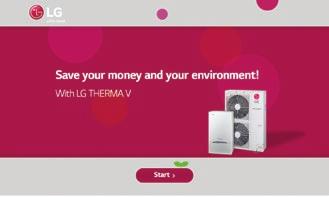

35 Mikro serwis LG THERMA V Wykorzystanie serwisu THERMA V umożliwia: 1. Przeprowadzenie symulacji zużycia energii elektrycznej w domu w prostych 6 krokach. ( 2. Wyszukanie funkcji THERMA V. 3. Odnalezienie informacji o europejskich certyfikatach. 035
