1 Koinki wentylacyjne lindab koinki wentylacyjne

2 Spis treści Koinki wentylacyjne Koinki wentylacyjne...5 V...6 U...7 N...8 F...9 VL... RR VR LR KOMR Podstawy dachowe TGKOMR Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji

3 Koinki wentylacyjne Inforacje ogólne Powietrze usuwane - Wszystkie opisane w ty rozdziale eleenty ogą służyć jako wyrzutnie powietrza. Przy doborze odpowiedniej wyrzutni należy kierować się względai architektonicznyi tak, by dobrany eleent był w haronii z cały budynkie. W asortyencie ożna znaleźć odele zarówno żebrowane, prostokątne jak i okrągłe, odele dopasowujące się do pochyłości dachu, a także odele z profilai pozioyi. Gdy wyagana jest znaczna prędkość wypływu oraz duży zasięg, zaleca się stosować wyrzutnie typu N i F. UWAGA! Jeśli wyłączono wentylator, należy zawsze liczyć się z ryzykie wnikania śniegu i pary do wnętrza kanałów. W pewnych sytuacjach należy się też liczyć z wykraplanie wody w kanałach. Powietrze zewnętrzne wszystkie eleenty z asortyentu, oprócz odeli N i F, ogą być stosowane jako czerpnie powietrza. Dobierając eleent czerpni należy też ieć na względzie wyogi architektoniczne. Typoszeregi czerpni dachowych Lindab są identyczne z typoszeregai wyrzutni dachowych (patrz powyżej). Wersje Materiał czerpnie i wyrzutnie dachowe Lindab wykonywane są z poniżej opisanych ateriałów: blachy stalowe ocynkowane, blachy alucynkowane AZ 185, blachy ze stali nierdzewnej 2343 oraz alowane. Wykorzystując te ateriały gwarantujey odporność eleentów w klasie C5. Malowanie Poniżej podano trzy kolory standardowe. Istnieje ożliwość dostarczenia eleentów również w innych kolorach. Kolory standardowe Czarny 015 RAL 9005, czerwony ceglany 742 RAL 8004, cynkowy szary 244 RAL W wypadku odeli VL i LR kolorai standardowyi są jedynie czarny RAL 9005 i szary RAL Rozchodzenie się hałasu w przestrzeni otwartej, bez przeszkód Opcje podłączeń Jeśli dla danego eleentu istnieje kilka opcji podłączeń (ufowe, poprzez rakę lub bezpośrednio do dachu), należy wyspecyfikować wybraną opcję. Zalecane podłączenie bezpośrednio do dachu jest dostępne dla wszystkich odeli. Wyiarowanie Powietrze usuwane oprócz sytuacji, w której wyagana jest duża prędkość wyrzutu powietrza, należy dążyć do jak najniejszych oporów przepływu przez wyrzutnię. W celu inializacji tworzenia się hałasu i zużycia energii, spadek ciśnienia na wyrzutni nie powinien przekraczać Pa. L w = 60 db Powietrze zewnętrzne w wypadku czerpni powietrza, należy zawsze liczyć się z ryzykie wnikania do instalacji wody lub śniegu. Aby zinializować to ryzyko, zaleca się aby prędkość powietrza w wolny przekroju czerpni nie przekraczała 2 /s. Lokalizacja wybierając iejsce ontażu czerpni i wyrzutni, należy uwzględnić kształt dachu i zlokalizować iejsca, w których ogą się ewentualnie tworzyć zaspy śniegu. Czerpnie powinny być tak zaontowane, aby spaliny z pojazdów itp. nie dostawały się do instalacji. Należy także unieożliwić wnikanie powietrza usuwanego do czerpni. Jeśli takie ryzyko istnieje, zaleca się stosowanie zestawu czerpni i wyrzutni KOMR. ałas chcąc uniknąć nadiernego generowania hałasu zaleca się, aby strata ciśnienia na eleencie nie przekraczała Pa. Przy ty pozioie oporów, szuy własne eleentu są na tyle niskie, że są poijalne w stosunku do szuów generowanych przez wentylator. Przy obliczeniach eisji hałasu do otoczenia ożna zastosować etodę obliczeniową przestawioną po prawej. L w = Pozio ocy akustycznej generowanej ze źródła [db] r = Odległość iędzy źródłe dźwięku, a iejsce odbioru [] L p = Pozio ciśnienia akustycznego w iejscu odbioru[db] Q = Współczynnik kierunkowy 1 = przestrzeń otwarta, daleko od powierzchni 2 = na powierzchni 4 = w narożniku, poiędzy dwiea powierzchniai 8 = w narożniku, poiędzy trzea powierzchniai. L L log 4 π r2 = p w Q 4 π 20 2 L = 60 log p = 23 db 1 4 π 40 2 L = 60 log p = 17 db 1 Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji 3

4 Koinki wentylacyjne Przykład - Obliczanie hałasu z czerpni / wyrzutni Warunki Zierzono pozio hałasu 60 db(a) w odległości etrów od istniejącej czerpni / wyrzutni, której wylotowa oc dźwięku nie jest znana. Eleent ten a zostać przesunięty i chcey znać pozio ocy akustycznej w odległości 30, w wypadku gdy eleent będzie zaontowany w pobliżu pionowej ściany. Zakłada się, że hałas generowany przez wentylator nie ulega zianie.. Lp = 60 db 30 Najpierw należy obliczyć pozio ocy akustycznej Lw w oparciu o wcześniej podane równanie. L L log 4 π r2 = W p Q L 60 log 4 π 2 = + W = 88 db 2 Oznacza to, że generowany pozio ocy akustycznej Lw z czerpni / wyrzutni wynosi 88 db. L L log 4 π r2 = p w Q L 88 log 4 π 302 = p = 53 db 4 Pozio ocy akustycznej, obliczony dla odległości 30 dla nowej lokalizacji wynosi 53 db. 4 Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji

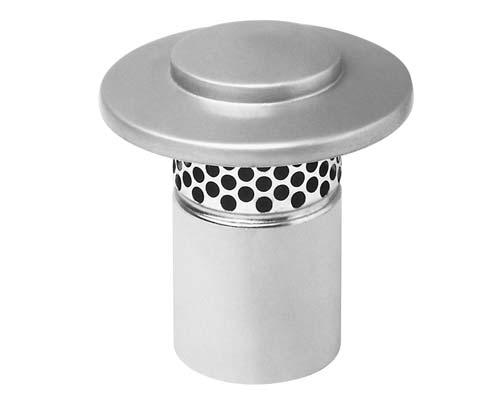

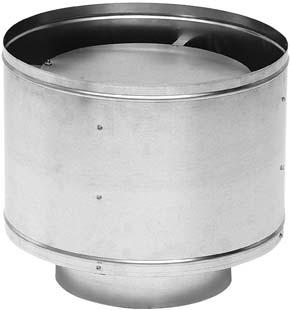

5 Czerpnia / Wyrzutnia dachowa Czerpnia / wyrzutnia dachowa okrągła przeznaczona jest do ontażu ponad dache, przy zastosowaniu podstawy dachowej lub bez niej. Powietrze porusza się zarówno dolną jak i górną częścią eleentu, zarówno w funkcji czerpni jak i wyrzutni. Czerpnia / wyrzutnia jest odwadniana swobodnie, poprzez część dolną. Istnieje ożliwość wyposażenia w siatkę chroniącą przed owadai. UWAGA! Jeśli wentylator jest wyłączony, należy zawsze liczyć się z ryzykie wnikania śniegu i pary do wnętrza kanałów. W pewnych sytuacjach należy się też liczyć z wykraplanie wody w kanałach. Model standardowo wykonany jest ze stali galwanizowanej Z275, jest również dostępny w wersji ze stali nierdzewnej , stali kwasoodpornej , alucynkowej AZ 185 lub w wersji alowanej. W zakresie średnic posiada standardowe podłączenie ufowe, które jest przystosowane do zewnętrznej średnicy kanału wentylacyjnego. W zakresie średnic są standardowo dostarczane raze z połączenie kołnierzowy, z raką i przeciwraką ontażową. Raki są wyposażone we wpusty, które uożliwiają zakotwiczenie i podnoszenie czerpni / wyrzutni poprzez obracanie eleente. Pojedynczy zaczep nie powinien być obciążany siłą większą niż 1 0 N. Wszystkie średnice ogą być dostarczone z przyłącze pasujący do podstawy dachowej Opcje podłączenia Mufa (standard -315) 1 Kołnierz (standard ) 2 Przyłącze do podstawy dachowej 3 15 przyłącza do podstawy dachowej ustala się w oparciu o tabelę po prawej. Należy wyspecyfikować oddzielnie czy czerpnia / wyrzutnia a być wyposażona w siatkę chroniącą przed owadai. Odnośnie kolorów standardowych, patrz strona 3. no Swobodny przekrój 2 Paraetry techniczne Podstawa dachowa ,008 0, ,012 1, ,020 1, ,031 2, ,049 3, ,078 5, ,126 16, ,196 28, ,312 40, ,3 75, , , Δpt [Pa] Ø D [l/s] [³/h] Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji 5

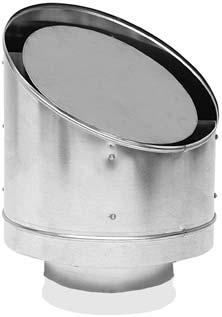

6 Czerpnia / Wyrzutnia dachowa V h Czerpnia / wyrzutnia dachowa okrągła o pochyłej płaszczyźnie górnej. Eleent przeznaczony jest do ontażu ponad dache, przy zastosowaniu podstawy dachowej lub bez niej. Powietrze porusza się zarówno dolną jak i górną częścią eleentu, zarówno w funkcji czerpni jak i wyrzutni. V jest odwadniana swobodnie, poprzez część dolną. Powietrze porusza się zarówno dolną jak i górną częścią eleentu, zarówno w funkcji czerpni jak i wyrzutni. V jest odwadniana swobodnie, poprzez część dolną. Istnieje ożliwość wyposażenia w siatkę chroniącą przed owadai. UWAGA! Jeśli wyłączono wentylator, należy zawsze liczyć się z ryzykie wnikania śniegu i pary do wnętrza kanałów. W pewnych sytuacjach należy się też liczyć z wykraplanie wody w kanałach. Model V standardowo wykonany jest ze stali galwanizowanej Z275, jest również dostępny w wersji ze stali nierdzewnej , stali kwasoodpornej , alucynkowej AZ 185 lub w wersji alowanej. Czerpnia / wyrzutnia V oże być wykonana z różnyi kątai nachylenia płaszczyzny górnej. Pozwala to dopasować jej wygląd do wyogów architektury budynku. W zakresie średnic posiada standardowe podłączenie ufowe, które jest przystosowane do zewnętrznej średnicy kanału wentylacyjnego. W zakresie średnic V jest standardowo dostarczana raze z połączenie kołnierzowy, z raką i przeciwraką ontażową. Raki są wyposażone we wpusty, które uożliwiają zakotwiczenie i podnoszenie czerpni / wyrzutni poprzez obracanie eleente. Pojedynczy zaczep nie powinien być obciążany siłą większą niż 1 0 N. Wszystkie średnice ogą być dostarczone z przyłącze pasujący do podstawy dachowej. no h α Paraetry techniczne Swobo dny przekr ój ² Podstawa dachowa ,008 0, ,012 1, ,020 1, ,031 2, ,049 4, ,078 5, ,126 17, ,196 29, ,312 43, ,3 76, , , Ø D V Opcje podłączenia Mufa (standard -315) 1 Kołnierz (standard ) 2 Przyłącze do podstawy dachowej 3 15 przyłącza do podstawy dachowej ustala się w oparciu o tabelę po prawej. Należy wyspecyfikować oddzielnie czy czerpnia / wyrzutnia a być wyposażona w siatkę chroniącą przed owadai, a także czy wyagany jest specjalny kąt nachylenia. Odnośnie kolorów standardowych, patrz strona 3. Δpt [Pa] [l/s] [³/h] 6 Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji

7 Wyrzutnia dachowa U Ø 200 Ø2 400 h h Wyrzutnia dachowa wyprowadzająca powietrze ponad dach. Wyposażona w przyłącze żeńskie przystosowane do zewnętrznej średnicy kanału wentylacyjnego. no h Podstawa dachowa , , , , , , , Paraetry techniczne Δp t [Pa] v [/s] [] [l/s] [²/h] U 160 Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji 7

8 Wyrzutnia dachowa pochodniowa N h Wyrzutnia dachowa okrągła, wyprowadzająca powietrze ponad dach, przeznaczona jest zarówno do wentylacji przeysłowej jak i do zapewnienia kofortowego kliatu w poieszczeniach. Powietrze jest wyduchiwane w górę w forie struienia. Unieożliwia to zanieczyszczenie powietrza i powierzchni w otoczeniu wyrzutni. Wyrzutnie są na tyle efektywne, że czerpnie powietrza ogą być ontowane w bezpośredni sąsiedztwie wyrzutni, bez dodatkowych obostrzeń. Wyrzutnia N standardowo wykonana jest ze stali galwanizowanej, na specjalne zaówienie jest również dostępna w wersji ze stali nierdzewnej , stali kwasoodpornej , alucynkowej AZ 185 lub w wersji alowanej. Wyrzutnia wyposażona jest w siatkę ochronną na otworze wylotowy oraz wewnętrzne odwodnienie z węże do odprowadzania wody deszczowej i śniegu. Wąż wytrzyuje zakres teperatur iędzy -45 i +65 C. Wyrzutnia wyposażona jest w przyłącze żeńskie, które przystosowane jest do zewnętrznej średnicy kanału wentylacyjnego. W wykonaniu specjalny wyrzutnie ogą być wyposażone w trzy oczka do podczepienia lin stabilizujących. no h Paraetry techniczne Podstawa dachowa , , , , , , , L WA [db] [] Δ pt [Pa] [l/s] [3/h] N Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji

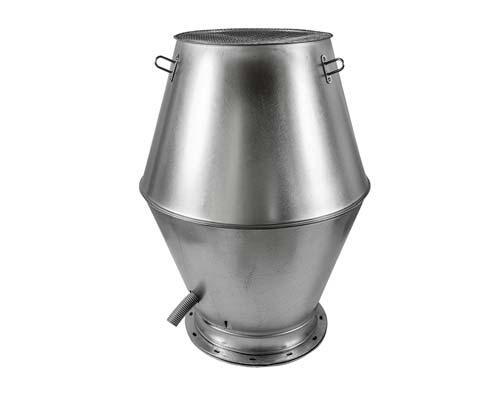

9 Wyrzutnia dachowa pochodniowa F Wyrzutnia dachowa okrągła, wyprowadzająca powietrze ponad dach, przeznaczona jest zarówno do wentylacji przeysłowej jak i do zapewnienia kofortowego kliatu w poieszczeniach. Powietrze jest wyduchiwane w górę w forie struienia. Unieożliwia to zanieczyszczenie powietrza i powierzchni w otoczeniu wyrzutni. Wyrzutnie są na tyle efektywne, że czerpnie powietrza ogą być ontowane w bezpośredni sąsiedztwie wyrzutni, bez dodatkowych obostrzeń. Wyrzutnia F standardowo wykonana jest ze stali galwanizowanej, na specjalne zaówienie jest również dostępna w wersji ze stali nierdzewnej , stali kwasoodpornej , alucynkowej AZ 185 lub w wersji alowanej. Wyrzutnia wyposażona jest w siatkę ochronną na otworze wylotowy oraz wewnętrzne odwodnienie z węże do odprowadzania wody deszczowej i śniegu. Wąż wytrzyuje zakres teperatur iędzy -45 i +65 C. Wyrzutnia wyposażona jest w przyłącze kołnierzowe. W celu zabezpieczenia siatki ochronnej na czas transportu, wyrzutnia wyposażona jest w osłonę transportową, którą należy zdeontować po zaocowaniu wyrzutni. Wyrzutnie F są wyposażone w trzy oczka do podczepienia lin stabilizujących. Pojedynczy zaczep nie powinien być obciążany siłą większą niż N. no Paraetry techniczne Δ pt [Pa] Podstawa dachowa , , , , , L WA [db] [] [l/s] [3/h] F 630 Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji 9

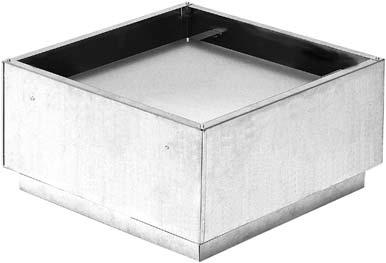

10 Wyrzutnia / Czerpnia dachowa VL 70 1 Wyrzutnia / czerpnia dachowa VL z ożebrowanie, została zaprojektowana dla osiągnięcia odpowiedniego efektuarchitektonicznego. Ożebrowana wyrzutnia / czerpnia wykonana jest standardowo ze stali galwanizowanej, ale ożliwa jest też wersja alowana. VL ogą być ontowane do przewodów o przekrojuodpowiadający d lub D. Jeśli eleent a być podłączany do podstawy dachowej, należy zastosować specjalne złącze -VL (patrz strona 18). Jeśli eleent a być podłączany do podstawy dachowej, należy zastosować specjalne złącze -VL (patrz strona 18). no Swobodny przekr ój 2 * Zalecany aksyalny przepływ powietrza przy zastosowaniu VL jako czerpni. Outdoor air ax. rec. * *³/h Podstawa dachowa ,019 1, ,033 1, ,055 2, , 3, ,125 5, ,182 8, ,306 13, ,441 15, Alternatywny 1 Alternatywny 2 1 Kolor na życzenie VL S Odnośnie kolorów standardowych, patrz strona 3. Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji

11 Wyrzutnia / Czerpnia dachowa VL Paraetry techniczne Powietrze zewnętrzne Δ p t [Pa] LW [db (A)] l/s ³ /h Powietrze usuwane Spadek ciœnienia Pozio ocy akustycznej Δ p t [Pa] LW [db (A)] l/s ³ /h Spadek ciœnienia Pozio ocy akustycznej Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji 11

12 Wyrzutnia / Czerpnia dachowa RR B A Wyrzutnia / czerpnia dachowa o kształcie prostokątny. RR ontowana jest ponad dache przy poocy podstawy dachowej. Powietrze porusza się zarówno dolną jak i górną częścią eleentu, zarówno w funkcji czerpni jak i wyrzutni. RR jest odwadniana swobodnie, poprzez część dolną. Istnieje ożliwość wyposażenia w siatkę chroniącą przed owadai. Model RR standardowo wykonany jest ze stali galwanizowanej Z 275, jest również dostępny w wersji ze stali nierdzewnej , stali kwasoodpornej , alucynkowej AZ 185 lub w wersji alowanej. 7 i 9 dostarczany jest z czterea oczkai do podczepienia lin stabilizujących. Pojedynczy zaczep nie powinien być obciążany siłą większą niż 1 0 N. Rozia r A B Swobodny przekr ój Podstawa dachowa ,045 5, , 7, ,260 11, ,0 27, ,720 48,4 9 9 Paraetry techniczne Δpt [Pa] RR [l/s] [³/h] Należy wyspecyfikować oddzielnie, czy czerpnia / wyrzutnia a być wyposażona w siatkę chroniącą przed owadai. Odnośnie kolorów standardowych, patrz strona Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji

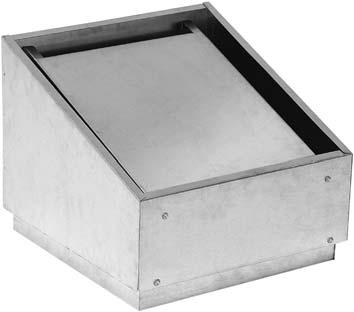

13 Wyrzutnia / Czerpnia dachowa VR B α h A Wyrzutnia / czerpnia dachowa o kształcie prostokątny, o pochyłej płaszczyźnie górnej. VR ontowana jest ponad dache, przy poocy podstawy dachowej. Powietrze porusza się zarówno dolną jak i górną częścią eleentu, zarówno w funkcji czerpni jak i wyrzutni. VR jest odwadniana swobodnie, poprzez część dolną. Istnieje ożliwość wyposażenia w siatkę chroniącą przed owadai. Model VR standardowo wykonany jest ze stali galwanizowanej Z275, jest również dostępny w wersji ze stali nierdzewnej , stali kwasoodpornej , alucynkowej AZ 185 lub w wersji alowanej. Czerpnia / wyrzutnia VR oże być wykonana z różnyi kątai nachylenia płaszczyzny górnej. Pozwala to dopasować się do wyogów architektury budynku. 7 i 9 dostarczany jest z czterea oczkai do podczepienia lin stabilizujących. Pojedynczy zaczep nie powinien być obciążany siłą większą niż 1 0 N. A B Paraetry techniczne h , , , , , Δp t [Pa] VR [l/s] [³/h] Należy wyspecyfikować oddzielnie, czy czerpnia / wyrzutnia a być wyposażona w siatkę ochronną przed owadai, a także czy wyagany jest specjalny kąt nachylenia. Odnośnie kolorów standardowych, patrz strona 3. Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji 13

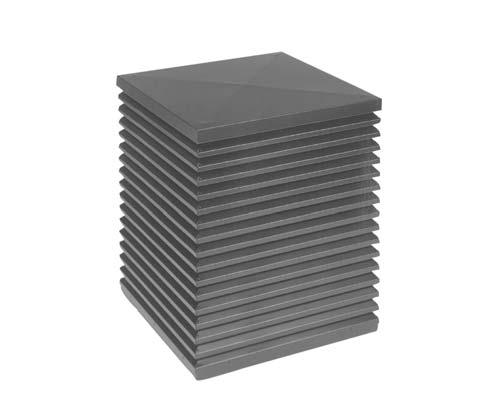

14 Wyrzutnia / Czerpnia dachowa LR B+ A B A + Wyrzutnia / czerpnia dachowa prostokątna z ożebrowanie. LR wykonana jest standardowo ze stali galwanizowanej, ale ożliwa jest też wersja alowana. LR są standardowo wyposażone w przyłącze RJFP. Jeśli eleent a być podłączany do podstawy dachowej, należy zastosować specjalne złącze -LR (patrz strona 18). A B A B = kanału Ilość żeber n Swobodn y przek rój 2 Podstawa dachowa ,216 5, ,384 8, ,600 12, ,720 15, ,008 20, ,344 25, ,728 32, ,160 47, ,640 56, ,880 62, ,432 72, ,032 84, ,680 97,0 16 LR S RJFP Kolor na życzenie A w B w Podłączenie kanału (Prostokąt.) Rodzaj przyłączenia (Typ 1) Odnośnie kolorów standardowych, patrz strona Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji

15 Wyrzutnia / Czerpnia dachowa LR Paraetry techniczne Powietrze zewnętrzne/powietrze usuwane LR v [/s] Δpt [Pa] [l/s] [³/h] [Pa] 200 v [/s] A B [] Δp t [l/s] [³/h] Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji 15

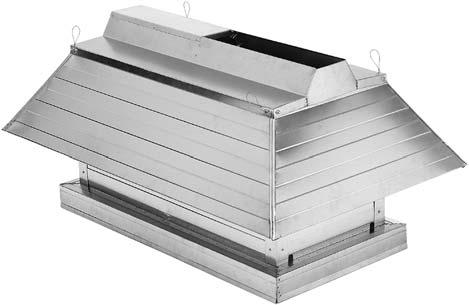

16 Czerpnio-wyrzutnia kobinowana KOMR C D A B Czerpnio wyrzutnia kobinowana, jednocześnie wyrzucająca i pobierająca powietrze. KOMR jest przeznaczona do ontażu ponad dache przy poocy podstawy dachowej lub bezpośrednio do kanału. Część czerpna i wyrzutowa są oddzielone od siebie wewnętrzną ścianką. Czerpnia jest zabezpieczona siatką chroniącą przed owadai. Wyrzutnia wyposażona jest w dyfuzor i zbiornik skroplin. Może być również wyposażona w siatkę chroniącą przed owadai. Urządzenie jest zabezpieczone przed występowanie niekorzystnej recyrkulacji przez zastosowanie osłony czerpni, znacznego zasięgu strugi wyrzucanej z dyfuzora. Model KOMR standardowo wykonany jest ze stali galwanizowanej Z 275, jest również dostępny w wersji ze stali nierdzewnej , stali kwasoodpornej , alucynkowej AZ 185 lub w wersji alowanej. Czerpnio wyrzutnia KOMR jest przystosowana do ontażu na podstawie dachowej TGKOMR, oże być też podłączana bezpośrednio do kanału, poprzez odpowiedni przewód. KOMR 3 A B C D Swobodny przekrój powietrze zewnętrzne 2 Powietrze usuwane 2 2 0,138 0,030 16,7 3 0,202 0,059 23,1 4 0,291 0,098 36,6 5 0,1 0,162,3 6 0,764 0,256 65,9 8 1,159 0, ,948 0, ,639 1, ,180 1, Opcje wyagające oddzielnego wyspecyfikowania przy zaówieniu: Siatka chroniąca przed owadai Przewód przyłączeniowy bezpośrednio do kanału. Odnośnie kolorów standardowych, patrz strona Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji

17 Czerpnio-wyrzutnia kobinowana Paraetry techniczne Prędkość wyrzutu powietrza usuwanego KOMR [/s] Δp t [Pa] Powietrze zewnętrzne Δp t [Pa] Powietrze usuwane [l/s] [³/h] Δp t [Pa] [l/s] [³/h] Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji 17

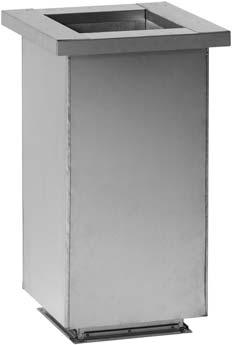

18 Podstawa dachowa -OA Przyłącze górne Ø C 45 Ø Przeznaczona do podłączania czerpni i wyrzutni oraz wentylatorów dachowych. Dostępna z klikoa typai izolacji przeciwkondensacyjnej lub ogniowej. Cele dopasowania się do pochyłości dachu, dostarczane są dwa profile ontażowe. C 45 Wyiar C przyłącza górnego (-OA) powinien pasować do wyiaru A podstawy dachowej (). Króciec górny w zakresie roziarów pasuje na przykład do wyrzytni pochodniowej N. Króciec górny w zakresie roziarów jest dostarczany bez kołnierza i przystosowany do ocowania kołnierze poocniczy, dostarczany np. raze z wyrzutnią F. Podstawa oże być wyposażona w dwa przepusty dla przewodów elektrycznych i sterujących. Podstawa standardowo wykonana jest ze stali galwanizowanej Z275, jest również dostępna w wersji ze stali nierdzewnej , stali kwasoodpornej , alucynkowej AZ 185 lub w wersji alowanej. Przyłącze kanału jest wyposażone w złączkę RJFP B A -NA Przyłącze dolne B Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji

19 Podstawa dachowa Akcesoria/Wyposażenie dodatkowe Roz iar A B izolacja izolacja Rozstawienie otworów (A + 20 ) (A + 20 ) C Ciężar izolacja izolacja ,9 21, ,9 30, ,7 39, ,4 49, ,9 58, ,3 67, ,2 78, ,9 87, ,7 97, ,6 1, ,1 129, ,8 159, ,9 177, ,8 196,3 Rodzaj izolacji Ochrona ogniowa 1 Ochrona ogniowa 2 Przeciwkondensacyjna 3 Wewnętrzne wyścielenie izolacji Blacha ze stali ocynkowanej 1 Blacha perforowana ze stali ocynkowanej 2 Blacha ze stali alucynkowanej AZ Blacha ze stali alucynkowanej AZ185 perforowana 4 Blacha ze stali kwasoodpornej Blacha ze stali kwasoodpornej perforowana Brak wewnętrznego wyścielenia (Stosowane tylko przy izolacji 7 przeciwkondensacyjnej) Blacha ze stali nierdzewnej Materiał zewnętrzny Blacha ze stali ocynkowanej 1 Blacha ze stali alucynkowanej AZ Blacha ze stali kwasoodpornej Blacha ze stali nierdzewnej Przyłącze górne -OA Wyiar nasady Materiał Blacha ze stali ocynkowanej 1 Blacha ze stali alucynkowanej AZ Blacha ze stali kwasoodpornej Blacha ze stali nierdzewnej Przyłącze dolne -NA Podłączenie wyiar Materiał Blacha ze stali ocynkowanej 1 Blacha ze stali alucynkowanej AZ Blacha ze stali kwasoodpornej Blacha ze stali nierdzewnej Grubość izolacji Przyłącze górne tylko dla czerpni/wyrzutni VL -VL Wyiar nasady Materiał Blacha ze stali ocynkowanej 1 Blacha ze stali alucynkowanej AZ185 2 Blacha ze stali kwasoodpornej Blacha ze stali nierdzewnej Przyłącze górne tylko dla czerpni/wyrzutni LR -LR A B Materiał Blacha ze stali ocynkowanej 1 Blacha ze stali alucynkowanej AZ185 2 Blacha ze stali kwasoodpornej Blacha ze stali nierdzewnej Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji 19

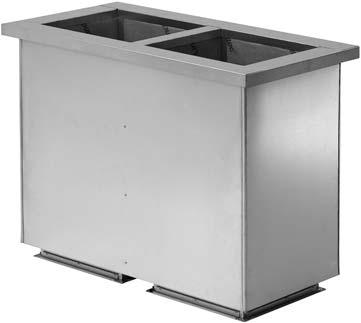

20 Podstawa dachowa TGKOMR C D * ** Podstawa dachowa przeznaczona do podłączania czerpniowyrzutni kobinowanej KOMR. Podstawa jest wykonywana z izolacją ogniową lub przeciwkondensacyjną. Do podłączenia przyłączy dolnych do kanałów okrągłych wykorzystuje się złącze TGKOMR-NA. Podstawa standardowo wykonana jest ze stali galwanizowanej, jest również dostępna w wersji ze stali nierdzewnej , stali kwasoodpornej , alucynkowej AZ 185 lub w wersji alowanej. Z podstawą dostarczane są dwa wsporniki, uożliwiające dopasowanie do pochyłości dachu. y i wyiary zawarte są w tabeli i na rysunku, a także w wersji rozszerzonej, opisanej oddzielnie. Przyłącze kanału wyposażone jest w złączkę RJFP Rodzaj izolacji Ochrona ogniowa 1 Przeciwkondensacyjna 2 Wewnętrzne wyścielenie izolacji Blacha ze stali ocynkowanej 1 Blacha perforowana ze stali ocynkowanej 2 Blacha ze stali alucynkowanej AZ Blacha ze stali alucynkowanej AZ185 perforowana 4 Blacha ze stali kwasoodpornej Blacha ze stali kwasoodpornej perforowana Brak wewnętrznego wyścielenia (Stosowane tylko przy izolacji 7 przeciwkondensacyjnej) Blacha ze stali nierdzewnej TGKOMR Materiał zewnętrzny Blacha ze stali ocynkowanej 1 Blacha ze stali alucynkowanej AZ Blacha ze stali kwasoodpornej Blacha ze stali nierdzewnej Odnośnie kolorów standardowych, patrz strona 3. A E Rozstaw otworów (A + 20) (B + 20) * oraz ** stanowią alternatywną lokalizację wsporników TGKOMR-NA Przyłącze dolne B 1 A B C D E Akcesoria/Wyposażenie dodatkowe , , , , , E Przyłącze dolne TGKOMR-NA Wyiar przyłącza Materiał Blacha ze stali ocynkowanej 1 Blacha ze stali alucynkowanej AZ Blacha ze stali kwasoodpornej E Zastrzega się ożliwość zian technicznych bez uprzedniej inforacji
