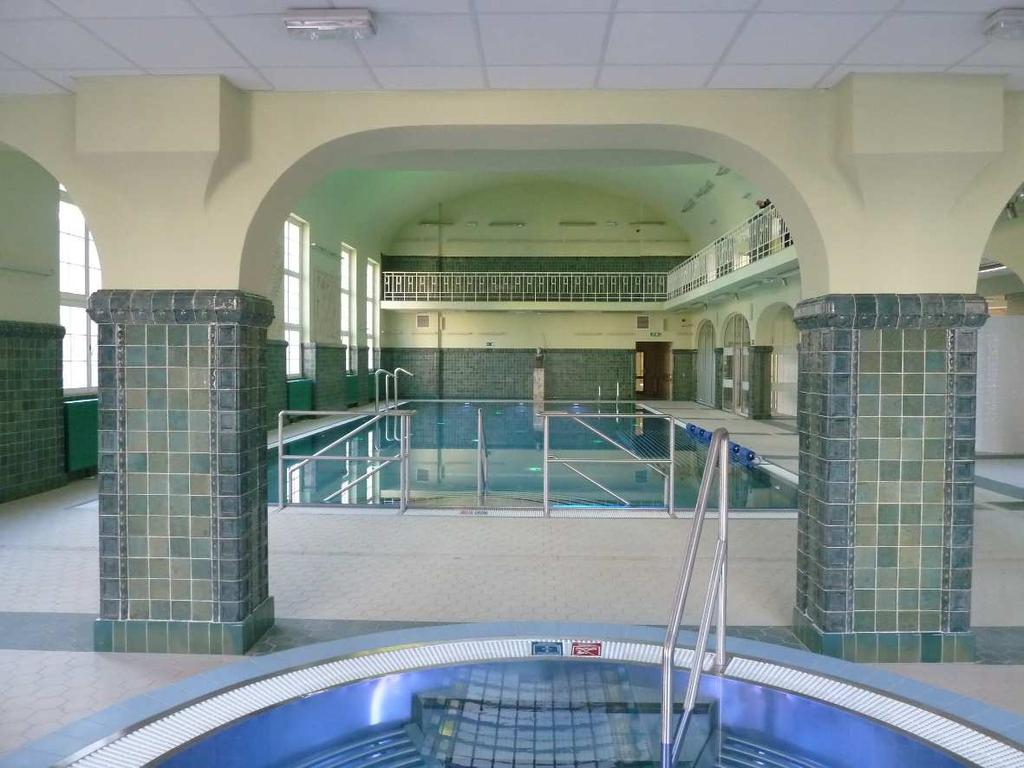

1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA WYKONANIA I DOSTAWY NIECEK BASENOWYCH ZE STALI NIERDZEWNEJ PN - EN FIRMY AKVAHELP METAL OLDRICHOVICE 2015

2 WSTĘP Przedmiotem niniejszej szczegółowej specyfikacji technicznej jest dostarczenie i montaż niecek basenu z rynną przelewową. Szczegółowa specyfikacja techniczna jest dokumentem będącym podstawą do udzielenie zamówienia i zawarcia umowy na wykonanie powyższych robót. Roboty, których dotyczy niniejsza specyfikacji obejmuje wszystkie czynności umożliwiające i mające na celu montaż niecek basenowych przy zastosowaniu materiałów i wyrobów odpowiadających wymaganiom norm lub aprobat technicznych. Wykonawca robót jest odpowiedzialny za jakość wykonania robót, ich zgodność z dokumentacją projektową. MATERIAŁ Niecki basenowe wykonane są z nierdzewnej stal szlachetnej, materiał nr PN EN zgodnie z PN- EN10088 cz. 2, o ile w obrębie poszczególnych pozycji nie wymaga się odrębnie innych materiałów. Grubość materiału: ściana: 2,5 mm konstrukcje usztywniające: 2,0 mm rynna: 2,0 mm dno: 1,5 mm Powierzchnia: blachy ścian do dna: od strony wody szlifowane (ziarno 400) rynna: stal walcowana, gładka jasna dno: stal walcowana, gładkie jasna spoiny: tylko w obszarze obrzeża basenu szlifowane Powierzchnie widoczne wykonane są z walcówki o gładkiej jasnej powierzchni 2B wg PN-EN Blachy ścian do dna są szlifowane ziarnem 400. Spoiny poniżej lustra wody pozostają bez obróbki mechanicznej. Tylko w obszarze gdzie jest to wymagane, spoiny czołowe są wygładzone przez szlifowanie, nie dotyczy to spoin pachwinowych. W obszarze krawędzi przelewowej basenu wszystkie spoiny od strony wody są wygładzone przez szlifowanie. TRANSPORT Transport organizowany jest przy upewnieniu się, że istnieje możliwość dojazdu do miejsca budowy samochodów o maksymalnej długości 15 m i maksymalnej masie całkowitej 20t. Elementy są spakowane w sposób zabezpieczający je przed uszkodzeniem i zniszczeniem. Ściany basenów złożone są na paleta, zabezpieczone za pomocą pasów ściągających, Elementy nietypowe i łuki odpowiednio są zapakowane oraz zabezpieczone na aucie. PRZECHOWYWANIE Przechowywane elementy powinny być w sposób umożliwiający stałą gotowość do montażu. Materiały przechowywać w pomieszczeniach krytych, zamkniętych, magazynach półotwartych, lub zabezpieczonych przed warunkami atmosferycznymi. Powinny być one odizolowane od materiałów i substancji działających żrąco.

3 WYKONANIE ROBÓT Ściany niecki basenu Ściany niecki basenu z gładkiej blachy zostały tak ukształtowane, aby przyjęły parcie wody/gruntu względnie występujące obciążenia pionowe oraz aby obciążenia te były odprowadzane poprzez górne i dolne zakotwienia. W obszarach o głębokości wody powyżej 1,35 m został przewidziany biegnący wokół stopień spoczynkowy na wysokości 1,20 poniżej poziomu lustra wody, o szerokości stopnicy minimum 0,10 m. Ściana niecki basenu opada poniżej stopnia spoczynkowego pionowo aż do dna niecki. Ściany niecki przeznaczone do przyłączenia zewnętrznej rynny przelewowej (rynna fińska) wykonane z krawędzią przelewową wyprofilowaną wewnątrz pod kątem ok. 30 jako przelew do stałego i równomiernego odprowadzania wody powierzchniowej. Odchylenie krawędzi przelewowej od poziomu na obwodzie niecki basenu nie przekracza ±2 mm. Ściany niecki przeznaczone do przyłączenia wewnętrznej rynny przelewowej (rynna fińska) wykonana z krawędzią przelewową w dopuszczalnej szerokości, jako przelew do stałego i równomiernego odprowadzania wody powierzchniowej. Ściany niecki bez przyłączenia rynny przelewowej wykonane na najwyższym krańcu z krawędzią fazowaną, w jednym z kształtów odpowiadających danym wymaganiom. Ścianę niecki zostanie w tym miejscu odpowiednio podciągnięta do góry ponad lustro wody lub też do miejsca połączenia z sąsiednim elementem konstrukcyjnym lub też pozostanie pod lustrem wody (wysepki lub półwyspy pod wodą). Połączenia narożne wykonane pod kątem < 90 i promieniu > 25 mm. Rynna przelewowa Rynny przelewowe zewnętrzne typu fińskiego: Zapewnią równomierny odpływ wody wewnątrz rynny do otworów wylotowych. Zapobiegają zalaniu krawędzi niecki wodą gromadzącą się w rynnie przelewowej. Prowadzenie wody od krawędzi przelewu do rynny przelewowej jest stałe i równomierne. Przypisana do danej niecki powierzchnia wylotowa rynny przelotowej ma spadek 12. W celu prawidłowego odprowadzania wody (strumienia szerokiego i wąskiego) zostały w narożach rynny przelewowej płyty kierujące (zwrotne). Kształt odpływu rynny przelewowej do odprowadzania wody został dostosowany do wielkości tego strumienia wody, który ma być odprowadzany. Przyłączenie zewnętrznej strony rynny wykonano za pomocą profilu z tworzywa sztucznego lub kształtowanej stali szlachetnej odpowiednio do załączonych przekrojów ścian. Okrągłe części rynny wykonano jako takie. Nie zostały zastąpione kształtami wielokątów. Zakotwienia ściany bocznej Ściany niecki usztywnione żebrami są zasadniczo kotwione na górnej i dolnej krawędzi. Dolne zakotwienie przeciwko działaniu sił pionowych następuje poprzez odpowiednie podpory ukośne, natomiast przeciwko działaniu sił poziomych poprzez wbetonowanie żeber usztywniających oraz kołkowanie. Górne zakotwienie będzie za pomocą kształtowanej stali szlachetnej spełniającej min. funkcje mocującą do przygotowanej przez prowadzącego budowę konstrukcję płyty plaży.

4 Dno niecki basenu Blachy denne z nierdzewnej stali szlachetnej ułożone, na co najmniej 2-centymetrową zakładkę i zespawane oraz w sposób pewny połączone konstrukcyjnie ze ścianami bocznymi. Dotyczy to również przyłączy do kanałów dennych oraz elementów wbudowanych niecki. Blachy denne we wszystkich nieckach do głębokości 2,20 m posiadają właściwości anty-poślizgowe wg PN-EN :2012 uzyskane poprzez tłoczenie powierzchniowe. Wszystkie powierzchnie muszą spełniać wymagania w zakresie najwyższej klasy oceny 24º tejże normy. Tłoczone blachy denne ułożyć w ten sposób, aby uzyskać wymaganą estetykę poprzez zachowanie geometrycznej ciągłości tłoczonych wypustek antypoślizgowych we wszystkich kierunkach. Oznaczenie pasów torów pływackich Pasy torów pływackich w dnie i na ścianach czołowych niecki basenu sportowego wykonane są metodą natrysku polimeru bezpośrednio na płytach dennych i na ścianach nawrotowych. Wymiarowanie wg przepisów FINA. wg przepisów FINA Schody niecki basenu Schody niecki do lustra wody zostały wykonane, jako zamknięta ze wszystkich stron konstrukcja spawana łącznie z podłużnicami oraz węzłówkami zgodnie z wymaganiami statycznymi. Wysokość pomiędzy poszczególnymi stopniami jest równa, stopień najwyższy znajduje się na wysokości górnej krawędzi lustra wody. Między przednią krawędzią górnego stopnia a tylną krawędzią dolnego stopnia w pionie nie ma prześwitu. Stopnie wykonano, jako bezpieczne przy stąpaniu stopnie płaskie. Przednie krawędzie stopni są trwale oznaczone poprzez trawienie elektrochemicznie w formie pasów o szerokości 5cm w płaszczyźnie pionowej oraz 5cm w płaszczyźnie poziomej wzdłuż krawędzi stopni. Przekrój poręczy średnica: minimum 4,3 cm. Poręcze wykonać z materiału W celu podniesienia odporności na agresywne środowisko hali basenowej wszystkie poręcze w basenach krytych wykończyć powierzchniowo poprzez polerowanie. Drabinki w niecce basenu Drabinki została wykonana, jako przymocowane na stałe do ściany niecki w formie zamkniętej ze wszystkich stron i zespawanej drabinki niszowej. Drabinki prowadzą do stopnia spoczynkowego lub do dna. Odstęp pomiędzy stopnicami 30 cm. Głębokość niszy 14 cm. Szerokość niszy 50 cm. Poręcze została trwale zakotwiona na obrzeżu niecki basenu. Część podpory, stanowiąca łuk uchwytu od strony niecki nie wystaje nad krawędź niecki i nie odstaje od krawędzi niecki o więcej niż 15 cm. Przekrój poręczy średnica: minimum 4,3 cm. Poręcze wykonać z materiału W celu podniesienia odporności na agresywne środowisko hali basenowej wszystkie poręcze w basenach krytych wykończyć powierzchniowo poprzez polerowanie.

5 Systemu hydrauliki niecki basenu Materiał: Materiał na blachy: nierdzewna stal szlachetna, materiał nr Materiał na rury: nierdzewna stal szlachetna, materiał nr , Wykonanie: Grubość materiału minimum: Powierzchnia: 2,0 mm stal walcowana, gładka jasna Przepływ pionowy za pomocą kanałów dennych: W celu doprowadzenia czystej wody został przewidziany w dnie basenu kanały denne z demontowanymi pokrywami (możliwość konserwacji i czyszczenia) oraz dysze wlotowe wszystko ze stali szlachetnej, a w obszarach, które nie są zakryte kanałami dennymi dysze punktowe o takim samym wykonaniu. Elementy kanałów dennych zostały wykonane w taki sposób, aby były w jednej płaszczyźnie z dnem niecki basenu (nie mogą wystawać). Wykonanie oraz dopuszczalne parametry przepływu są zgodne z wymaganiami norm PN-EN :2012 oraz PN-EN Spełnienie wymagań potwierdzić certyfikatem akredytowanej jednostki certyfikującej. Uszczelnienie pomiędzy kanałem dennym a pokrywą należy wykonano za pomocą uszczelki elastycznej, odpornej na działanie wody zawierającej chlor. Pokrywy kanałów dennych do głębokości wody 2,20 m mają powierzchnię antypoślizgową wykonaną tak samo jak w dnie. Wykonać je w kształcie łatwo montowanych podłużnych przykryć. Zwrócono również uwagę na odpowiednią wytrzymałość na deformację pokrycia kanałów dennych. Blachy kryjące są więc wygięte do dołu. Przewidywany profil uszczelniający jest zaciśnięty od góry. Został przewidziany wokół każdego elementu kryjącego. Dysze wlotowe: Elementy wlotowe wykonane w całości ze stali nierdzewnej w taki sposób, by były w jednej płaszczyźnie z dnem niecki basenu (nie mogą wystawać). Rozmieszczono dysze wlotowych w taki sposób, aby nie powstawały strefy martwe. Rozmieszczenie to nastąpiło według zasady równych warunków hydraulicznych dla każdej dyszy, wobec czego nie jest wymagane wstawianie pojedynczych dysz. Ciśnienie przed dyszami wlotowymi wynosi maksymalnie 3m słupa wody. Wymiar przekrojów wylotu dysz ustalono odpowiednio do ilości tłoczonej wody oraz wymaganej odległości wyrzutu. Dysze przewidziano z blachami maskującymi. Nie istnieje możliwość wyciągnięcia ich przez osoby do tego nieupoważnione. OSPRZĘT NIECKI BASENOWEJ Rusztu rynien przelewowych Pręty rusztu został dobrany zgodnie z wymaganiami hydraulicznymi i statycznymi. Cała konstrukcja przyjmuje powstające obciążenia ruchome. Ruszt jest odporny na działanie temperatur oraz wody basenowej i promieniowania UV. Szczeble rusztu od strony wierzchu są powierzchnię antypoślizgową wg wymagań normy PN-EN (spełnienie klasy oceny 24º). i są rozmieszczone w poprzek do rynny przelewowej. Szerokość pręta 12 mm, odstęp pomiędzy prętami 8 mm. W celu czyszczenia rusztu i rynny ma możliwość demontażu, przy czym długość elementów rusztu zaplanowano na ok. 1 m. Materiał rusztu: polipropylen (PP)

6 Piktogramy z oznakowaniem niecki basenu Piktogramy z tworzywa sztucznego wykonane jako piktogram, dwuwarstwowy akryl, płyta podstawowa biała, płyta górna błękitna. Płyta podstawowa biała, piktogram plus grawerowany wiersz, wielkość pisma ok. 45 mm, mocowana przez cztery otwory mocujące i specjalne śruby grzybkowe (płaskie okrągłe) do rusztu rynny przelewowej. Wielkość tablicy: 150 x 150 mm WYKONANIE ROBÓT SPAWALNICZYCH Roboty spawalnicze Należy potwierdzić wykonywanie połączeń spawanych w zakresie stosowanych dodatków spawalniczych, fachowej obróbki wstępnej materiałów, jak również fachowego przeprowadzania procesu spawania zgodnie z PN-EN 729-2, PN-EN 287 część 1. Należy wnieść dowód posiadania przez jednostkę wykonawczą własnego technologa spawania oraz podać uprawnienia spawaczy dla uwzględnianych robót, certyfikatem zgodności z wymaganiami jakości dotyczącymi spawania materiałów metalowych wg PN-EN ISO wystawionym przez niezależną instytucję akredytowaną jak również poświadczenie instytucji szkoleniowo badawczej w zakresie techniki spawalniczej w kwestii kwalifikacji producenta niecek ze stali nierdzewnej dotyczących spawania konstrukcji stalowych zgodnie z DIN : Niecki basenów i elementy konstrukcyjne Spoiny wykonane zgodnie z PN-EN 25817, PN-EN 288, PN-EN i PN EN 439 jako spawanie łukowe w osłonie gazów ochronnych (argon) z ustalonymi parametrami spawania. Powstałe przez niepełną lub wadliwą osłonę gazem ochronnym warstwy zgorzeliny są usuwane poprzez wytrawienie. Wszelkie połączenia śrubowe wykonać przy zastosowaniu elementów złącznych ze stali nierdzewnej w gatunku A4. Zakład produkcyjny w którym wytwarzane są konstrukcje modułów niecek posiada certyfikat Zakładowej Kontroli Produkcji wg wymagań norm z serii PN-EN Wszystkie spoiny wykonane są zgodnie z odpowiadającą normie osłoną grani. Jako materiał dodatkowy należy zastosować dodatek spawalniczy tego samego rodzaju. Spawanie rur Jednostronne spawanie rurociągów przeprowadzane jest z odpowiednią osłoną grani. Przestrzegane są przy tym następujące normy: - PN-EN 29692, - PN-EN , - PN-EN 439, - PN-EN Spoiny połączeń rura/rura, rura/zawinięcie obwodowe obrzeża wykonane są z przetopioną spoiną czołową z osłoną grani.

7 Obszary antypoślizgowe Obszarami antypoślizgowymi są: - wszelkie powierzchnie stref poruszania się na boso o szerokości powyżej 100mm, - ruszt rynien przelewowych, - podesty słupków startowych, - stopnie schodów i drabinek, - dna niecek basenów do nauki pływania, wielofunkcyjnych oraz pozostałych o głębokości wody do 2,20m, - pokrywa kanałów dennych oraz ssawnych przy głębokości wody do 2,00m, - ściany szczytowe basenów sportowych. Zachowane są własności antypoślizgowe, wymagane wg PN-EN Producent niecek posiada świadectwa badań właściwości antypoślizgowych dla wymienionych wyżej obszarów, które potwierdzają spełnienie wymagań odporności na ślizganie dla klasy oceny 24º. Antypoślizgowe wytłoczenia powierzchniowe podłóg, drabinek, schodów, ścian szczytowych basenów sportowych itp. są realizowane jednakowo pod względem wzoru i wykonania. Wysokość wytłoczenia min 1,5 mm. Normy, wytyczne, ustawy Realizacja przewidzianych do wykonania robót budowlanych winna spełniać wszystkie normy i przepisy prawa. Należy przedstawić Atest Higieniczny Państwowego Zakładu Higieny w Warszawie o spełnieniu warunków higienicznych zastosowanych produktów. Należy przestrzegać najważniejszych uregulowań dotyczących projektowania i budowy, w każdorazowo obowiązującym wydaniu. W szczególności są to: - Przepisy dotyczące bezpieczeństwa i higieny pływalni krytych i otwartych. - PKWiU Konstrukcje stalowe. - PN-EN Stale nierdzewne. Techniczne warunki dostaw ODBIÓR ROBÓT Ogólne wymagania dotyczące odbioru robót związanych z montażem elementów niecek odbywają się na podstawie: - jakości dostarczonych elementów - poprawność wykonania montażu W wyniku odbioru należy: - sporządzić protokół odbioru robót - dokonać wpisu do dziennika budowy Jeżeli wszystkie czynności odbioru robót dały wyniki pozytywne, wykonane roboty należy uznać za zgodne z wymaganiami. Szczelność: Cała konstrukcja podlega kontroli szczelności metodą penetracyjną. Wymiary W przypadku basenów sportowych wymiary długościowe sprawdzić w uzgodnieniu z Polskim Związkiem Pływackim i potwierdzone protokołem z pomiarów wykonanych przez niezależnego od producenta niecek geodety uprawnionego.

8 Niwelacja Krawędzi Basenowej Krawędź przelewowa na całym obwodzie wykonana została w tolerancji +/- 2mm. Cyrkulacja wody basenowej Skuteczność cyrkulacji wody basenowej należy potwierdzić na podstawie próby barwienia przeprowadzanej według normy PN EN :2008, we współpracy z wykonawcą stacji technologii uzdatniania wody. Próbę barwienia wykonać w ramach czynności odbiorowych. Protokół z próby barwienia stanowi element dokumentacji odbiorowej. Dokumenty Przy odbiorze przekazywane są: instrukcja obsługi i dokumentacja basenu (rysunki powykonawcze, ew. plany inspekcji, atesty, wymagane certyfikaty, oświadczenie producenta). Opracował: Marcin Maciejczak Bartosz Misiorny
