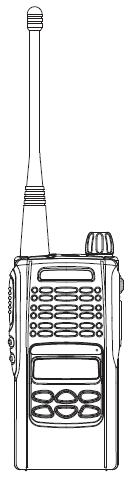

1 Instrukcja Obsługi EP SERIES INTEKpolska Sp. Jawna Nowy Sącz ul Rokitniaoczyków 17a tel.:

2 SPIS TREŚCI Główne funkcje... Zawartośd zestawu... Instalacja pakietu akumulatorów... Instalacja anteny... Włączanie radiotelefonu... Opis radiotelefonu... Wyświetlacz LCD... Opis MENU... Opis funkcji... Wybór kanału... Lista nieodebranych połączeo... Lista kanałów... Lone worker praca w warunkach specjalnych... Regulacja mocy sygnału... Status pracy... Grupy... Częstotliwośd TX... Częstotliwośd RX... Talk around współpraca z megafonem... Scrambler funkcja szyfrowanie mowy... Ustawianie alarmu... Blokada klawiatury... Regulacja poziomu squelch... Skanowanie kanałów... DTMF... Układ uruchamiania nadawania głosem (VOX)... Regulacja czułości (VOX)... Funkcja szeptania... Częstotliwości kodów CTCSS i DSC... 2

3 GŁÓWNE FUNKCJE Profesjonalny radiotelefon charakteryzujący się pyło i wodoszczelnością Spełnia standardy IP-65 i ML-STD 810F 255 kanałów Wytrzymały korpus Łatwy w obsłudze Szybki i łatwy w programowaniu System uaktywnienia nadawania radiotelefonu głosem Automatyczna redukcja szumów / manualna (16 poziomów) Wskaźnik poziomu naładowania / Indywidualne lub grupowe wywołanie Informacja o stanie połączenia Programowalne przyciski Sygnalizacja ratunkowa Umożliwia wysłanie wezwania "na ratunek" do zaprogramowanego numeru odbiorcy lub grupy odbiorców Automatyczne oszczędzanie baterii Lista połączeń nieodebranych Powiadomienie o niskim poziomi baterii Trzy poziomy ustawienia mocy (L/M/H) Trzy pozycyjny wskaźnik naładowania baterii Skanowanie kanałów priorytetowych Radiotelefon posiada hasło Roger beep Specjalna funkcja dla pracy pojedynczego pracownika w trudnych warunkach polegającym na okresowym potwierdzeniu pracy aktywności radiotelefonu i powiadomieniu w razie braku potwierdzenia lone worker Wskaźnik LED Licznik przekroczenia czasu (TOT) Informacja o zajętym kanale (BCLO) Regulacja czułości mikrofonu Wyposażony w kody :DTMF enkoder, CTCSS, CDCSS enkoder/dekoder Funkcja mowy szeptem Funkcja zdalnego kompletnego wyłączenia radiotelefonu za pomocą kodu oraz ponownego uruchomienia Status Call Użytkownik może wywołać uprzednio uzgodniony komunikat tekstowy bez używania głosu VOICE skrambler 3

4 Funkcje opcjonalne: DTMF dekoder,, Man Down ZAWARTOŚĆ ZESTAWU OSTRZEŻENIE! Należy używad wyłącznie oryginalnych akcesorii. Używanie innych niż oryginalne może spowodowad uszkodzenie radiotelefonu i utratę gwarancji. Przed włączeniem zestawu słuchawkowego należy zawsze ustawid głośnośd na minimum, aby uniknąd zniszczenia zestawu słuchawkowego czy uszkodzenia słuchu. 4

5 INSTALACJA PAKIETU AKUMULATORÓW Założyd pakiet na dwa zaczepy znajdujące się na dole obudowy. Dociśnij pakiet do przodu aż do zablokowania go w radiotelefonie Wyjmowanie pakietu Wyłączyd radio! W celu wyjęcia pakietu należy pociągnąd zamki w dół i wyjąc pakiet (jak pokazano na rysunku) OSTRZEŻENIE! 1. Należy używad wyłącznie baterii wskazanych w tym podręczniku bądź znajdującego się wyposażeniu pakietu Li-Ion. 3. Zawsze należy pamiętad o wyłączeniu (OFF) radiotelefonu przed rozpoczęciem ładowania. 4. Nie należy ładowad akumulatorków dłużej niż godzin, aby uniknąd przeładowania czy przegrzania, co może spowodowad uszkodzenie urządzenia. 5. Jeśli przewidywany jest dłuższy czas nie korzystania z radiotelefonu, tj. około kilku tygodni należy wyjąc pakiet. 5

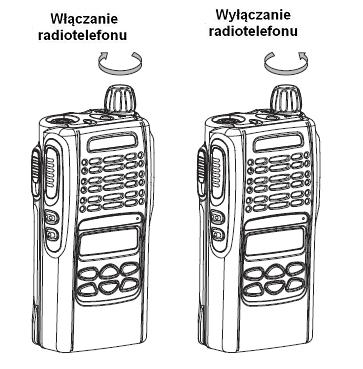

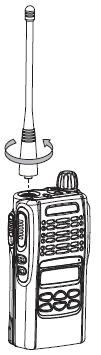

6 6. Korzystaj wyłącznie z załączonej ładowarki bądź oryginalnych ładowarek ETECH Instalacja anteny Należy włożyd antenę do gniazda i lekko dokręcid w prawo, zbyt mocne dokręcenie anteny może doprowadzid do uszkodzenia gniazda. Włączanie radiotelefonu 6

7 Gałkę (1) należy przekręcid w prawo do usłyszenia kliknięcia w tym momencie radio jest w stanie czuwania OPIS RADIOTELEFONU 1. Gałka włączania/wyłączania radiotelefonu oraz regulacji głośności. Radiotelefon włącza się przez przekręcenie gałki w prawo lub wyłącza przekręcając w lewo. Zwiększenie głośności następuje po przekręceniu gałki w prawo, ściszenie w lewo 2. Przycisk bezpieczeostwa umożliwia wysłanie sygnału alarmowego 3. Ustawienie mocy (H- praca z wysoką mocą L- praca z niska mocą (szybkie..przełączenie następuje po wciśnięciu p1) 4. Głośnik 7

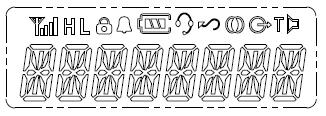

8 5. Mikrofon 6. Wyświetlacz LCD 7. MENU zatwierdzanie ustawieo funkcji 8. Zmiana kanału w dół / przewijanie opcji w MENU 9. Zmiana kanału w górę / przewijanie opcji w MENU 10. Przycisk Monitor (umożliwia wyłączenie squlech a)i kodów CTCSS/DCS 11. Przycisk nadawania (push-to-talk) Należy nacisnąd w cel nadania komunikatu.puśd w celu odsłuchania komunikatu 12. Antena giętka (złącze SMA męskie) 13. Gniazdo mikrofono-głośnika pokryte gumką zabezpieczającą 14. Klips do pasa WYŚWIETLACZ Wskaźnik relatywnej mocy sygnału. Wskaźnik poziomu mocy. H- praca z wysoką mocą L- praca z niska mocą Blokada klawiatury. Gdy ikona jest na LCD blokada jest włączona. Dźwięk (beep) jest włączony gdy ikona pokazana jest na LCD. Stan naładowania baterii. Wskazuje aktualny stan naładowania baterii. Funkcja VOX jest włączona gdy ikona jest na LCD. Wskaźnik funkcji skanowania pokazany jest na LCD gdy funkcja jest aktywowana. Funkcja skrambler jest włączona jest gdy 8

9 ikona jest na LCD. Wskaźnik załączonej funkcji megafon Wskaźnik ustawionego tonu CTCSS/DCS na danym kanale. Włączony monitor, pełny odsłuch kanału. 9

10 Opis MENU 10

11 Opis Funkcji 1. Wybór kanału Żądany kanał wybiera się przyciskami *UP /Down+. Dłuższe przytrzymanie przycisku spowoduje szybsze przewinięcie listy kanałów. 2. Lista nieodebranych połączeo Radiotelefon przechowuje informacje na temat 16 ostatnich nieodebranych połączeo. Jeśli 15 połączeo jest już zapisane w zależności od oprogramowania radiotelefon już nie zapisze więcej nieodebranych połączeo lub nadpisze pierwsze połączenie. Jeśli na LCD jest litera S to znaczy są nieodebrane połączenia. Sprawdzanie listy nieodebranych połączeo: Wybieramy kolejno: 2. Potwierdź wybór 3. Przeglądaj listę 11

12 3. Lista kontaktów (odebranych rozmów) Podczas rozmowy lista kontaktów może byd użyta do połączenia z 16-toma użytkownikami wcześniej zapisanymi w radiotelefonie po przeprowadzonych rozmowach. Sprawdzanie zapisanych kontaktów 3. Potwierdź wybór Radiotelefon przechowuje informacje na temat 16 kanałów następny zapis w zależności od oprogramowania nadpisze pierwszy kontakt lub nie zostanie zapisany w radiu. 4 Status pracy Użytkownik może wywoład uprzednio uzgodniony komunikat tekstowy bez używania głosu Radiotelefon posiada 30 statusów (należy je uprzednio zaprogramowad) Włączenie statusu: 12

13 2.Przeglądaj listę w poszukiwaniu funkcji Wybór statusu z listy 2.Przeglądaj listę 4. Wybierz żądany status 5. W celu potwierdzenia PTT w poszukiwaniu funkcji 5. Lone Worker Specjalna funkcja dla pracy pojedynczego pracownika w trudnych warunkach polegającym na okresowym potwierdzeniu pracy aktywności radiotelefonu i powiadomieniu w razie braku potwierdzenia 3. Potwierdź wybór 4. Za pomocą włącz lub wyłącz funkcje 13

14 6. Regulacja mocy sygnału 3. Potwierdź wybór 4. Za pomocą wybierz moc HI/LO 7. Wybór kodów CTC / DCS TX 3. Potwierdź wybór 4. Za pomocą wybierz 8. Wybór kodów CTC / DCS RX 14

15 3. Potwierdź wybór 4. Za pomocą wybierz 9. Ustawienie dźwięku Pozwala wyłączyd dźwięk klawiszy Alert 10. Blokada Klawiatury Key-lock 15

16 Wyłaczenie blokay: dluższe przytrzymanie przycisku 11. Regulacja poziomu squelch Squelch umożliwia odsłuchanie zakłóceo z tła i słabych sygnałów Squelch Squelch domyślnie ustawiony jest na poziomie 4 12 Automatyczny squelch 16

17 13. Skanowanie kanałów Scan 14 Układ uruchamiania nadawania głosem (VOX) Funkcja VOX, która umożliwia automatyczne nadawanie (do pracy bez użycia rąk lub jako urządzenie monitorujące dziecięce pomieszczenie). Jest to wygodna funkcja, dzięki której nadawanie zostaje włączane automatycznie głosem mówiącego. Nie trzeba wtedy przyciskad [TALK/CALL] 17

18 VOX 15. Regulacja czułości układ uruchamiania nadawania głosem (VOX) VOX level 4. Ustaw czułośd VOX (w zakresie 0-15) Poziom VOX domyślnie jest ustawiony na poziomie 8 16 Auto VOX 18

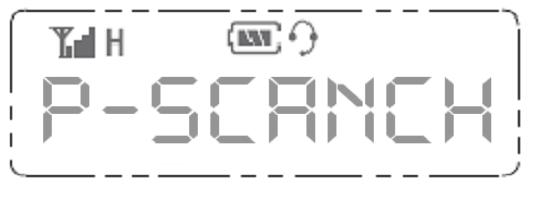

19 17. P SKAN VOX zostanie aktywowny głosem, nadmierny hałas może również aktywowad VOX 18. P SCAN CH 19

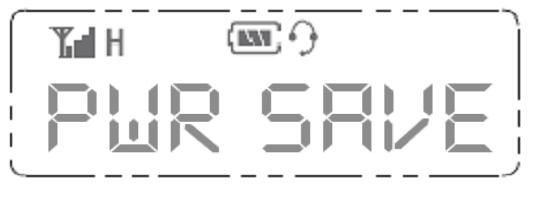

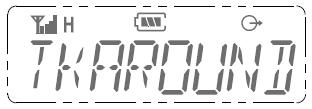

20 19. PWR SAVE 20. Talk around Możliwośd nieprzerwanej rozmowy z innym użytkownikiem (możliwośd pominięcia stacji bazowej) 20

21 1 Menu 2.Przeglądaj listę w poszukiwaniu funkcji Talk around 21. Pasword Pozwala na ustalenie hasła zabezpieczającego nieautoryzowane włączenie radio telefonu 1 Menu 2.Przeglądaj listę w poszukiwaniu funkcji password 6. Włącz lub wyłącz funkcje 7. Potwierdź wybór 22. Psw char 21

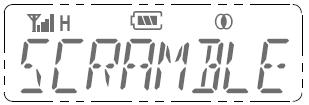

22 1 Menu 2.Przeglądaj listę w poszukiwaniu funkcji 8. Włącz lub wyłącz funkcje 9. Potwierdź wybór 23. Location 1 Menu 10. Włącz lub wyłącz funkcje 11. Potwierdź wybór 24. Scrambler Zapewnia prywatnośd komunikacji w ramach grupy 22

23 Scrambler Przed jej włączaniem należy się upewnid czy lokalne regulacje prawne pozwalają na korzystanie z niej. 25. Stat send 26. Listdel 23

24 27. Ear PTT Funkcja przełącza z głośnika zewnętrznego na zestaw słuchawkowy 24

25 28. Reset Przywraca ustawienia fabryczne 29. Varicall 25

26 30. Display Pozwala na zmianę nazwy kanałów z CH na zaprogramowana nazwę 31. Funkcja szeptania Zwiększa czułośd mikrofonu 26

27 3. Potwierdź wybór Normal oznacza wyłączoną funkcję szeptania 32. Roger Włącza dźwięk po wysłaniu komunikatu 3. Potwierdź wybór Ładowanie pakietu akumulatorów Specyfikacja ładowarki: Napięcie wejściowe Napięcie wyjściowe DC 12V 1A DC ma 27

28 Czas ładowania Dwie i pół godziny Sposób ładowania 1. Podłącz ładowarkę do zasilania sieciowego 2. Wyłącz radiotelefon 3. Włóż pakiet akumulatorów do ładowarki (z lub bez radiotelefonem) 4. Ładowarka została zaprojektowana wyłącznie do serii EP i nie wolno używad ją z innym pakietem akumulatorów 5. Nie ładowad na włączonym radiotelefonie Oznaczenia statusu ładowania Kolor Czerwony Zielony Żółty Żółty migający Czerwony migający Informacja o stanie akumulatora Ładowanie Naładowany Stan podtrzymywania ładowania (akumulator jest w pełni naładowany) Nieprawidłowa temperatura pakietu Zaleca się wymianę baterii na nową Specyfikacja pakietów 28

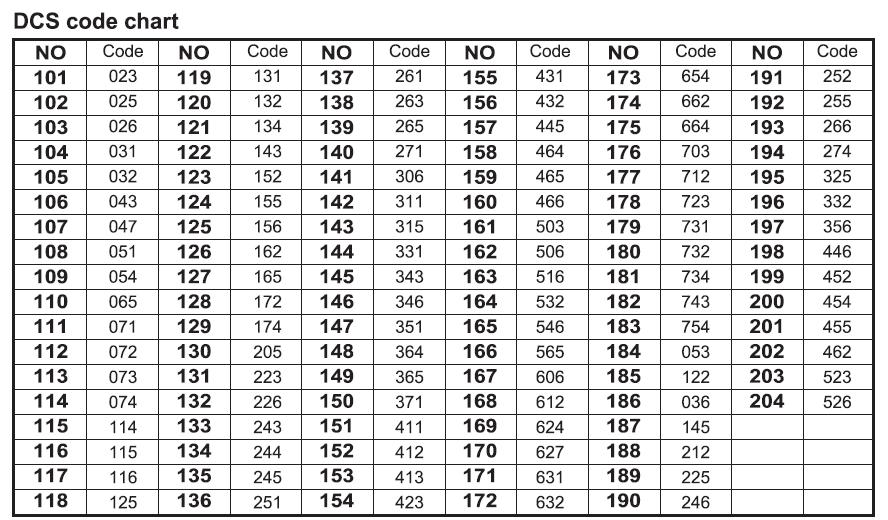

29 Pakiet akumulatorów do radiotelefonów EP SA wytrzymałe i bezpieczne Przed używaniem zaleca się pełne naładowanie pakietu akumulatorów Baterie zostały zaprojektowanie wyłącznie dla radiotelefonów z serii EP Nie należy ładowad pakietu akumulatorów inną ładowarką niż E-tech dla serii EP Pod żadnym pozorem nie należy demontowad pakietu akumulatorów Czas pracy na pakiecie akumulatorów w trybie (5: 5: 90) około 13 godzin Zakres temperatury pracy 0 do 40 C Tabele częstotliwości 29

30 30

31 DEKLARACJA ZGODNOŚCI Deklaracja Zgodności Importera. Deklarujemy, że produkt jak niżej: Radiotelefon: E-TECH EP 100 radio przenośne FM VHF Spełnia zasadnicze wymagania techniczne stosowane do tego rodzaju produktów i jest zgodny z Dyrektywami EC: EMC 2004/108/EC i 99/5/EC, spełnia też zasadnicze wymagania norm: EN , EN /- 5, EN A11 Rodzaj produktu: radiotelefon noszony VHF Jednostka notyfikująca potwierdzająca powyższe badania; EMCCert Dr.Rasek Boelwiese 5, Ebermannstadt GERMANY Numer Identyfikacyjny : 0678 Producent: E-TECH Co.Ltd Techno Park Complex 192 Bucheon City Kyunggi-do South Korea Osoba kontaktowa : Wojciech Wacura EC-R&TTE Certificate podpisany Registration No. G106279W WAŻNE INFORMACJE DLA UŻYTKOWNIKA Zgodnie z regulacjami prawnymi UE 2002/96/EG z dnia 27 stycznia 2003 roku o utylizacji zużytego sprzętu elektronicznego oraz przepisami prawnymi obowiązującymi w danym państwie członkowskim Unii, usuwanie/wyrzucanie tego produktu i jego elektrycznych/elektronicznych akcesoriów wraz z odpadami domowymi jest surowo zabronione. Jako właściciel takiego sprzętu jest Pan/Pani odpowiedzialny(a) za prawidłową utylizację zużytych urządzeń, tzn. Należy je zwrócić do odpowiednich bezpłatnych punktów zbiorczych. 31
