1 Jednostka projektowa: Przedsiębiorstwo Wielobranżowe JULMAR Drzewica, ul. Prymasa Macieja Drzewickiego 10 NIP: ; Regon: tel.: ; ; Inwestor: GMINA PARADYŻ UL. KONECKA PARADYŻ Stadium: PROJEKT BUDOWLANO-WYKONAWCZY Nazwa inwestycji: DOŚWIETLENIE CENTRUM PARADYŻ A - PO BERNARDYŃSKI ZESPÓŁ ZABYT KÓW WRAZ Z OTOCZENI EM Kategoria obiektu budowlanego: XXVI Charakterystyka obiektu/robót: BUDOWA KABLOWEJ LINII nn (0.4kV) OŚWIETLENI A ULICZNEGO, Usytuowanie inwestycji: Obręb ewidencyjny: Paradyż, dz. nr ew. 1054, 350/2,346/2, 347/2 Jednostka ewidencyjna: Paradyż Branża: ELEKTRYCZNA Kod CPV: Stanowisko: Imię i Nazwisko: Nr uprawnień: Podpis: Projektował: mgr inż. Łukasz Jaciubek nr. ewid. LOD/1711/PWOE/11 specjalność instalacyjna w zakresie: sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych Sprawdził: Nr archiwalny: mgr inż. Rafał Adamczyk Data opracowania: nr. ewid. LOD/2633/PWOE/15 specjalność instalacyjna w zakresie: sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych Nr tomu: Nr egzemplarza: r.. 1/1 7/7

2

3

4

5

6 PRO JEKT BUDOWLANY bran ża el ektryczn a DOŚWIETLENIE CENTRUM PARADYŻA - POBERNARDYŃSKI ZESPÓŁ ZABYTKÓW Paradyż, dz. nr 1054, 350/2, 346/2, 347/2, obr. Paradyż Spis zawartości opracowania: I. OPIS PRZYJĘTYCH ROZWIĄZAŃ PROJEKTOWYCH... 3 II. PROJEKT ZAGOSPODAROWANIA TERENU - OPIS... 4 III. OPIS TECHNICZNY Zakres projektowanych prac Wytyczne dotyczące projektowanych prac budowlano-montażowych Zasilanie, punkt pomiaru i sterowania Budowa kablowej linii oświetlenia Słupy i oprawy Ochrona odgromowa, połączenia wyrównawcze, uziemienia Ochrona przeciwporażeniowa Uwagi końcowe... 8 IV. OBLICZENIA TECHNICZNE... 9 V. ZESTWIENIE PODSTAWOWYCH MATERIAŁÓW VI. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA VII. CZĘŚĆ RYSUNKOWA VIII. ZAŁĄCZNIKI: IX. KARTY KATALOGOWE OSPRZĘTU S t r o n a

7 I. OPIS PRZYJĘTYCH ROZWIĄZAŃ PROJEKTOWYCH Zakres opracowania Niniejsze opracowanie w swym zakresie obejmuje realizację zadania budowlanego polegającego na rozbudowie istniejącej linii napowietrznej oświetlenia ulicznego polegającej na budowie odcinka kablowej linii nn oświetlenia w ramach opracowania pn. Doświetlenie centrum Paradyża - Pobernardyński zespół zabytków wraz z otoczeniem zlokalizowanej w miejscowości Paradyż, ul. Przedborska na d z. n r 350/2, 1054, 346/2, 347/2 obr. Paradyż. Podstawa prawna opracowania Zlecenie Inwestora, Uzgodnienia z PGE DYSTRYBUCJA S.A. Oddział Łódź-Teren RE Tomaszów Mazowiecki Inwentaryzacja w terenie; Uzgodnienia z urzędem Gminy w Paradyżu; Normy i wytyczne projektowania oraz literatura branżowa; Karty katalogowe oraz informacje techniczne; 3 S t r o n a

8 II. PROJEKT ZAGOSPODAROWANIA TERENU - OPIS Przedmiot i zakres inwestycji Niniejsze opracowanie w swym zakresie obejmuje realizację zadania budowlanego polegającego na rozbudowie istniejącej linii napowietrznej oświetlenia ulicznego polegającej na budowie odcinka kablowej linii nn oświetlenia w ramach opracowania pn. Doświetlenie centrum Paradyża - Pobernardyński zespół zabytków wraz z otoczeniem zlokalizowanej w miejscowości Lokalizacja inwestycji Inwestycja zlokalizowana jest w m. Paradyż, ul. Przedborska na d z. n r 350/2, 1054, 346/2, 347/2 obr. Paradyż. Zagospodarowanie terenu Charakterystyka terenu w granicach opracowania A,B,C,.A. Inwestycja planowana jest na obszarze dopuszczającym realizację infrastruktury technicznej powszechnego użytku. W niniejszym opracowaniu nie przewiduje się wprowadzania zmian w stanie istniejącym urządzeń z wyjątkiem elementów uzbrojenia elektroenergetycznego. Bilans terenu Obiekty projektowane - obiekty liniowe ogólna powierzchnia terenu objętego granicami zagospodarowania: nie dotyczy obiekty istniejące nie dotyczy powierzchnia komunikacyjna, place: nie dotyczy teren zieleni niskiej i wysokiej: nie dotyczy Ochrona terenu Teren, na którym planowana jest inwestycja jest wpisany do rejestru zabytków i obowiązuje na nim strefa ścisłej ochrony konserwatorskiej (Strefa A). - zespół klasztorny bernardynów, XVIII-XIX, nr rej.: 308 z oraz 342 z : - kościół par. p.w. Przemienienia Pańskiego i św. Michała Arch. - klasztor - krużganki - park, nr rej.: 361 z i z Realizacja robót zgodnie z wytycznymi, decyzjami oraz przy nadzorze służb WUOZ w Łodzi. Eksploatacja górnicza Teren, na którym planowana jest inwestycja nie jest zlokalizowany na terenach eksploatacji górniczej i nie podlega jej wpływom. 4 S t r o n a

9 Informacja i dane o charakterze i cechach istniejących i przewidywanych zagrożeń dla środowiska oraz higieny i zdrowia użytkowników projektowanych obiektów budowlanych i ich otoczenia w zakresie zgodnym z przepisami odrębnymi Inwestycja nie wpłynie na pogorszenie stanu środowiska zarówno na etapie budowy jak i jej eksploatacji a w szczególności nie stwarza wymogów w zakresie: zapotrzebowania i jakości wody, jakości i sposobu odprowadzania ścieków nie dotyczy emisji zanieczyszczeń gazowych, w tym zapachów, pyłowych i płynnych nie dotyczy rodzaju i ilości wytwarzanych odpadów: nie dotyczy - odpady stałe (socjalno bytowe) - odpady płynne (socjalno bytowe) emisji hałasu oraz wibracji, a także promieniowania, w szczególności jonizującego, zakłóceń elektromagnetycznych i innych nie dotyczy wpływu obiektu na istniejący drzewostan, powierzchnię ziemi, w tym glebę, wody powierzchniowe i podziemne nie dotyczy Inwestycja nie będzie wpływała w istotny sposób na wyżej wymienione elementy, większa część działki pozostanie biologicznie czynna. Warunki geotechniczne Na terenie inwestycji do głębokości posadowienia projektowanej infrastruktury elektroenergetycznej występują proste warunki gruntowe kat. III. Nie stwierdzono występowania niekorzystnych zjawisk geologicznych jak zapadliska, osuwanie się gruntu, skurcze i spęcznienia gruntu, czy procesy wietrzelinowe, erozyjne lub krasowe. Projektowane obiekty elektroenergetyczne są zaliczane do pierwszej kategorii geotechnicznej, która obejmuje niewielkie obiekty budowlane w prostych warunkach gruntowych, jakie występują w terenie, na którym realizowana jest inwestycja. Na podstawie Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r. nie występuje potrzeba ustalania geotechnicznych warunków posadowienia projektowanych elektroenergetycznych i telekomunikacyjnych obiektów budowlanych. Informacja o obszarze oddziaływania obiektu. Projektowa inwestycja nie wymaga utworzenia strefy ograniczonego użytkowania. Projektowane elementy oświetlenia zewnętrznego nie ograniczają możliwości użytkowania nieruchomości sąsiednich w dotychczasowy sposób. Obszar oddziaływania projektowanych obiektów nie wykracza poza przedstawiony na projekcie zagospodarowania terenu (rys. PZ-1, PZ-2 ). 5 S t r o n a

10 III. OPIS TECHNICZNY 1. Zakres projektowanych prac. W ramach niniejszego opracowania projektuje się: - budowę odcinka kablowej linii nn oświetlenia, - montaż słupów parkowych aluminiowych z oprawami oświetleniowymi sodowymi 70W; - montaż masztów iluminacyjnych; - montaż opraw doziemnych; 2. Wytyczne dotyczące projektowanych prac budowlano-montażowych W celu realizacji projektowanego zamierzenia budowlanego należy: Wybudować zgodnie z trasą przedstawioną na rys. nr PZ-1, odcinek kablowej linii oświetlenia typu YAKXs 4x35 mm² nawiązanej od istniejącego słupa nn typu RNK-10/ŻN nr 5 typu Al. 4x35+25 mm2 do projektowanego słupa nr 1A; Zabudować 11 kompletnych słupów oświetlenia parkowego zgodnie z lokalizacją wskazaną na rys. nr PZ-1 oraz PZ-2; Zabudować 2 maszty iluminacyjne z czterema oprawami skierowane w stronę kościoła; Zabudować 10 opraw doziemnych ze źródłami światła LED; 3. Zasilanie, punkt pomiaru i sterowania. Projektowany odcinek kablowej linii oświetlenia należy zasilić z istniejącego słupa oświetlenia ulicznego RNK-10/ŻN (zasilanie z lnn st. trafo ). Projektowany kabel typu YAKXs 4x35mm² należy wprowadzić na ww. słup oraz przyłączyć do istniejącego odcinka napowietrznej linii oświetleniowej wykonanej przewodem typu AL 4x35+25 mm² /dwie żyły projektowanego kabla nn będą stanowiły rezerwę/. Istniejący punkt pomiaru i sterowania oświetleniem znajdujący się obecnie w szafie SON na stanowisku słupowym stacji transformatorowej należy pozostawić bez zmian. 4. Budowa kablowej linii oświetlenia Projektowane kable zasilające oświetlenie zlokalizowane będą na działkach nr ewid. 350/2, 1054, 346/2 oraz 347/2 obr. Paradyż w ramach opracowania pn. Doświetlenie centrum Paradyża - Pobernardyński zespół zabytków wraz z otoczeniem. Do zasilania przewidziano kable typu: YAKXs 4x35 mm 2 zasilanie słupów oświetlenia parkowego; YAKXs 4x16 mm 2 zasilanie masztów luminacyjnych; YKY 3x2,5 mm 2 - zasilanie opraw doziemnych; Projektowane kable należy układać w rowie kablowym na głębokości min. 0.7m, linią falistą z zapasem 1-4% 6 S t r o n a

11 długości wykopu. Przy wprowadzeniu kabla do złącz słupowych słupów parkowych, masztów oświetleniowych, oraz na istniejącego słupa nn RNK-10/ŻN, zapas powinien wynosić min.2,5m. Na kablu, założyć opaski identyfikacyjne z podaniem napięcia kabla, typu i przekroju, relacji, roku budowy i wykonawcy. Skrzyżowanie projektowanej linii kablowej z istniejącą infrastrukturą techniczną w miejscach wskazanych na planie zagospodarowania terenu (rys. E-1) należy osłonić rurami typu DVK Ø75. W miejscach kolizji z wjazdami, drzewami należy wykonać przeciski. Prace ziemne prowadzone w pobliżu istniejących instalacji podziemnych należy prowadzić ręcznie, z zachowaniem szczególnej ostrożności. Całość prac kablowych prowadzić zgodnie z postanowieniami normy N SEP-E-004. Do projektowanych stanowisk słupowych oświetlenia ulicznego kable prowadzić w rurze osłonowej typu DVK Ø75. Przebieg trasy projektowanej kablowej linii oświetlenia pokazano na rys. nr PZ-1, Pz Słupy i oprawy W miejscach wskazanych na rys. nr PZ-1, PZ-2 należy zabudować: słup oświetlenia parkowego W-19/2 oraz W-19 z oprawą parkową K1 S70, kloszem, złącze słupowe TB-1 lub TB-2 z wkładką typu DO1 6A zabezpieczenie oprawy oświetleniowej (dopuszcza się stosowanie słupy innego producenta z zachowaniem wytycznych przestawionych w dokumentacji projektowej), maszt iluminacyjny h=6,0m (słup oświetlenia parkowego typu W) z czterema oprawami DELTA LED 360 LEDM lm CLEAR 64W, ze, złącze słupowe NTB-3 lub TB-2 z wkładką typu DO1 6A (dopuszcza się stosowanie słupy innego producenta z zachowaniem wytycznych przestawionych w dokumentacji projektowej), oprawy doziemne typu URAN 10 LED o mocy 4W, oraz URAN 20 LED o mocy 10 W. Projektowane słupy i maszty oświetleniowe posadowić na prefabrykowanych fundamentach mocowane za pomocą śrub. Przy wykonywaniu fundamentów pod słupy należy wyprowadzić w fundamentach po dwie rury ochronne do wprowadzenia kabli zasilających. Podłączenie oprawy oświetleniowej z linią zasilającą należy wykonać przewodami YDY 3x1,5mm 2 o izolacji 750V w dodatkowej rurze ochronnej RG16 prowadzonej wewnątrz słupa. Rozmieszczenie opraw należy wykonać z rysunkiem nr PZ-1 oraz PZ Ochrona odgromowa, połączenia wyrównawcze, uziemienia. Ochronę przepięciową projektowanej linii kablowej będzie projektowany ogranicznik klasy A typu BOP-R0,5/5 ka na istniejącym słupie nn (miejsce przyłączenia kablowej linii nn oświetlenia). Uziemienie należy wykonać jako pionowe z prętów FeZn φ16 mm 2 oraz bednarki ocynkowanej FeZn 25x4 mm układanej w wykopie linii kablowej przy wskazanych na schemacie stanowiskach słupowych oraz stanowisku słupowym typu RNK-10/ŻN linii nn 0,4 kv nr 5. 7 S t r o n a

12 7. Ochrona przeciwporażeniowa Linia nn zasilana z stacji nr pracuje w układzie sieci TN-C. Ochrona od porażeń będzie składała się z ochrony podstawowej i ochrony dodatkowej. Ochrona podstawowa (przed dotykiem bezpośrednim) zrealizowana będzie przez zastosowanie izolowania części czynnych. Ochrona dodatkowa (przed dotykiem pośrednim) zrealizowana będzie poprzez samoczynne wyłączenie zasilania. Realizowane jest ono przez zastosowanie zabezpieczeń dla oprawy DO1 6A oraz typu BiWts 20A na początku linii w szafce SO (zabezpieczenie obwodowe). Ochronie przeciwporażeniowej podlegają wszystkie konstrukcje wsporcze, skrzynki na osprzęt elektryczny, metalowe obudowy aparatów i urządzeń elektrycznych które wskutek uszkodzenia izolacji mogą znaleźć się pod napięciem. Wszystkie one będą podłączone przewodami ochronnymi w izolacji żółto- zielonej do uziemionego zacisku ochronnego i do przewodu neutralnego N. 8. Uwagi końcowe Całość robót wykonać w oparciu o projekt z zachowaniem postanowień i zapisów zawartych w uzgodnieniach branżowych, Przed przystąpieniem do realizacji projektu Wykonawca powinien zapoznać się z uwagami zawartymi w opinii jednostek uzgadniających, a także uwagami wykonawczymi zawartymi w opisie technicznym i na rysunkach oraz stosować się do nich w trakcie realizacji projektu, Przed rozpoczęciem realizacji projektu w terenie Wykonawca powinien dokładnie zapoznać się z warunkami technicznymi wydanymi przez RE TOMASZÓW MAZ. i dostosować do nich technologię robót, Przed zasypaniem kabli zabezpieczone miejsca kolizji należy sprawdzić komisyjnie z przedstawicielami zainteresowanych stron, W przypadku stwierdzenia przez Wykonawcę kolizji projektowanych linii kablowych z urządzeniami podziemnymi nie pokazanymi na planie sytuacyjnym, ani na mapie geodezyjnej, decyzję o zabezpieczeniu powinien podjąć Inspektor Nadzoru w porozumieniu z zainteresowanymi stronami, Przed zasypaniem kabli, należy zgłosić je do odbioru, Teren po wykonaniu prac należy przywrócić do stanu pierwotnego, Wszystkie prace montażowe wykonać zgodnie z obowiązującymi przepisami BHP, normami i wiedzą techniczną, Wszystkie materiały i urządzenia powinny posiadać certyfikat dopuszczenia do obrotu, Wszelkie zmiany i odstępstwa od projektu dopuszczone po uzgodnieniu z projektantem. 8 S t r o n a

13 IV. OBLICZENIA TECHNICZNE Sprawdzenie zabezpieczeń a) Dobór zabezpieczenia oprawy Moc projektowanej oprawy parkowej ze źródłem światła typu 70W. Projektuje się zabezpieczenie typu DO1 6A. I Pn = cos ϕ N = = U N 0,36[ A] k b= 2 współczynnik bezpieczeństwa; Ib I N x k b Ib 0,72 A b) Obwód nr 2 (istniejące 7 opraw o mocy 70 [W] + projektowane 16 opraw parkowych o mocy 70 [W]+pozostałe projektowane oprawy (maszty z naświetlaczami, oprawy doziemne) o mocy ogólnej 600W linia AL 4x35+25 mm 2, projektowana linia kablowa YAKXs 4x35 mm 2 ) Obliczenia spadku napięcia. Spadek napięcia na oprawie zainstalowanej na projektowanym słupie S7/7: Prąd zapłonu: U U 2 * P * l 2 * % = 100% = 100% = 1,9% AL4x γ s U n 2 * P * l 2 * % = 100% = 100% = 1,0% YAKXs4x γ s U n U 1% + U 2% = 2,9 zgodne z N-SEP-E-002 Dobór zabezpieczenia obwód nr 2. I Po = = 10,7[ A] U cos ϕ obw = N I zobw 1 = I obw 1 k = 10,7 1.8 = 19, 3 A Istniejące zabezpieczenie typu BiWts 20 A należy pozostawić bez zmian. mm mm 2 2 c) Sparawdzenie zabezpieczenia głównego oświetlenia ulicznego I Pc = P 1 + Pobw [ W ] obw = Pc = = 17,1[ A] U cos ϕ obw = N Prąd zapłonu: I zobw 1 = I obw 1 k = 17,1 1.8 = 30, 1A Dobiera się zabezpieczenie główne przedlicznikowe w SO obwodu głównego oświetlenia ulicznego o wartości 32A /wyłącznik topikowy BiWts 32A/ należy pozostawić bez zmian. 9 S t r o n a

14 Obliczenie prądu 1-faz zwarcia z ziemią. Słup nr 10A I z=162a prąd zwarcia jednofazowego. Bezpiecznik I N =20A typu BiWts, k=3 Izw = k x I n = 60 A I zw Iz ; A, Warunek spełniony. Sprawdzenie pętli zwarcia 1 Punkt zwarcia/nrsł. słup nr 5 słup nr 10A Lp Trafo Al. 4x35+25 YAKXS 4x35 S [kva] U2 [kv] 0,4 UZ% 4,5 Pcu% 2,000 DANE L [km] 0,2 0,37 Xo L[Ω/km] 0,330 0,073 Xo PE[Ω/km] 0,330 0,073 Ro L[Ω/km] 0,840 0,816 Ro PE[Ω/km] 0,840 0,816 WYNIK X 0,064 0,132 0,054 R 0,032 0,336 0,604 Suma X 0,196 0,251 Suma R 0,368 0,972 Z [Ω] 0,072 0,417 1,004 Iz [A] S [kva]-moc pozorna znamionowa; U2 [kv]-napięcie strony wtórnejtransformatora; UZ%-napięcie zwarca transformatora; Pcu%-straty mocy w miedzi transformatora; IN [A]-prąd znamionowy; L [km]-długość; Xo L [ /km]-reaktancja kilometryczna przewodu fazowego; Xo N[ /km]-reaktancja kilometryczna przewodu neutralnego; Ro L [ /km]-rezystancja kilometryczna przewodu fazowego; Ro N [W/km]-rezystancja kilometryczna przewodu neutralnego; X [ ]-reaktancja; R -rezystancja; Z -impedancja; IZ[A]-składowa początkowa prądu zwarcia-pomniejszona 10 S t r o n a

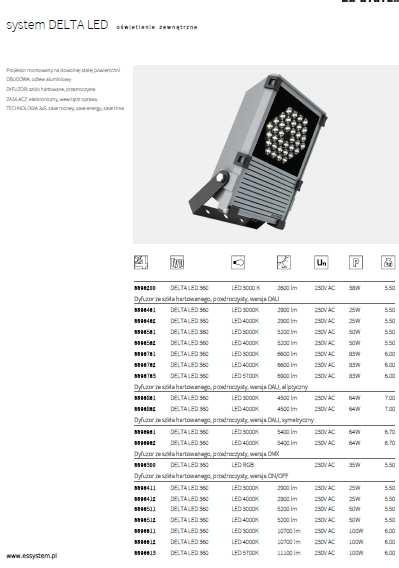

15 V. ZESTWIENIE PODSTAWOWYCH MATERIAŁÓW LINIA KABLOWA OŚWIETLENIA ZEWNĘTRZNEGO 1 Kabel YAKXs 4x35mm² m Kabel YAKXs 4x16mm² m Kabel YKY 3x2,5mm² m Ramka do rury FR szt. 3 5 Uchwyt dystansowy do mocowania kabla SO79.5 szt. 7 6 Osłona rurowa BE75, L=3,0 m szt. 1 7 Ogranicznik przepięć BOP-R 0,5/5kA szt. 1 8 Zacisk odgałęźny SL 4.25 szt. 2 9 Głowica termokurczliwa RDK szt Słup oświetlenia parkowego W19/2 kpl Słup oświetlenia parkowego W19 kpl Maszt iluminacyjny h=6,0 m z czterema oprawami systemu DELTA LED 360.LED lm CLEAR 64W (słup oświetlenia parkowego w stylistyce słupa typu W) kpl. 2 oprawy montowane na belce poprzecznej typu 2T (Wt-0.4m, t-0.4m) 13 Oprawa doziemna Uran 10 LED o mocy 4W kpl 2 14 Oprawa doziemna Uran 20 LED o mocy 10W kpl 8 15 Naświetlacz LED 30W Szt Przewód YDY 3x1,5 mb Rura osłonowa RG 16 mb Rura osłonowa Arot DVK Ø 75 mb Rura osłonowa Arot SRS Ø 75 mb Bednarka FeZn 25x4 mb 40 Określenia materiałów i technologii za pomocą znaków towarowych i nazw handlowych użyto w celu dostatecznie dokładnego opisania elementów budowlanych. W każdym przypadku dopuszcza się zastosowanie materiałów i technologii równoważnych. 11 S t r o n a

16 VI. INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA a) Podstawa opracowania Plan bezpieczeństwa i ochrony zdrowia opracowano na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi. b) Zakres opracowania Niniejsze opracowanie obejmuje plan bioz dla zadania polegającego na rozbudowie istniejącego oświetlenia ulicznego polegającej na budowie odcinka kablowej linii nn oświetlenia ulicznego w nawiązaniu do istniejącej linii napowietrznej typu AL 4x35+25 mm 2.Trasa projektowanego oświetlenia została przedstawiona na planie zagospodarowania. c) Wykaz projektowanych prac budowlanych W zakresie zadania jest budowa sieci oświetleniowej: Kablowej nn, wykonanie przekopów otwartych, wykonanie przecisków; montaż masztów oświetleniowych; montaż opraw doziemnych; montaż słupów oświetleniowych; d) Istniejące elementy zagospodarowania mogące stwarzać zagrożenia W przedmiotowym zakresie planowanych robót znajdują się następujące istniejące elementy zagospodarowania terenu, mogące stwarzać zagrożenia: istniejące uzbrojenie podziemne oraz naziemne, kanalizacja, wodociąg, linie kablowe teletechniczne, kable elektroenergetyczne e) Zagrożenia mogące wystąpić w toku realizacji robót Wykonywane roboty będą mogły stwarzać następujące zagrożenia: od ruchomych elementów sprzętu mechanicznego, wykonującego roboty ziemne w całym zakresie wykonywania prowadzonych prac, porażenie prądem elektrycznym, upadku z wysokości, niebezpieczeństwo od ruchu drogowego, wykopy, f) Wydzielenie i oznakowanie miejsca prowadzenia robót Teren robót należy wygrodzić w sposób wyraźny (tablice informacyjne i zakazu, taśmy ostrzegawcze, barierki, siatki itp.) od miejsc ogólnodostępnych dla osób trzecich. 12 S t r o n a

17 Zaznaczone miejsca kolizyjne z istniejącym uzbrojeniem terenu zlokalizować przy współudziale przedstawicieli ich właścicieli i służb geodezyjnych. Szczegóły podają plany zagospodarowania terenu z niesionymi miejscami kolizji. g) Instruktaże i szkolenia pracowników. Realizację zadania należy poprzedzić szkoleniem pracowników w tematyce prowadzenia zmechanizowanych i ręcznych robót ziemnych, prowadzenia robót w pobliżu uzbrojenia terenu oraz w obrębie dróg komunikacyjnych. Szkolenia powinien prowadzić specjalista ds. BHP. Z chwilą wejścia na teren budowy, każdy z pracowników musi zostać poddany szkoleniu stanowiskowemu w zakresie realizowanych prac, co powinno być odnotowane w zeszycie szkoleń. Instruktaże winny być powtarzane w cyklach tygodniowych. Każdy zatrudniony powinien znać zasady postępowania w przypadku występowania zagrożeń: wykonywania robót w wykopach przebywania w pobliżu pracującego sprzętu zmechanizowanego (koparek, ładowarek, podnośników, dźwigów itp.) obsługiwania wiertnic do przewiertów poziomych pracy na wysokościach (również z kosza podnośnika samochodowego) pracy w pobliżu urządzeń pod napięciem robót w pobliżu uzbrojenia energetycznego stosowania środków ochrony osobistej udzielania pierwszej pomocy w razie wypadku W przypadku pojawienia się jakiegokolwiek zagrożenia, pracownicy przebywający w niebezpiecznej strefie, powinni się z niej wycofać powiadamiając osobę dozoru o powstałej sytuacji. Na terenie prowadzenia prac, każdy pracownik winien posiadać niezbędny sprzęt ochrony osobistej, tj. hełm ochronny, rękawice ochronne, ubranie i buty robocze. Odzież robocza pracowników powinna mieć naszywki z nazwą firmy. Dodatkowo, pracownicy pracujący w pobliżu dróg powinni być ubrani w kamizelki odblaskowe. Prowadzenie robót powinno się odbywać pod bezpośrednim nadzorem brygadzisty lub mistrza budowy, zaś dopuszczenie do prac niebezpiecznych winno być prowadzone na podstawie szczegółowych przepisów. h) Środki techniczne i organizacyjne zapobiegające zagrożeniom. Wykopy na głębokości 1-2,5 m winny posiadać zabezpieczenie w postaci ścianek ażurowych, zaś głębsze w postaci ścianek szczelnych wykonanych przy użyciu bali drewnianych, rozpór stalowych oraz płyt szalunkowych. Montaż jak i demontaż deskowań powinien przebiegać pod nadzorem odpowiednich osób. Ruch pojazdów w pobliżu prowadzonych robót ziemnych powinien odbywać się poza klinem odłamu gruntu tzn. w odległości większej niż krawędzi wykopu niż głębokość wykopu, co wymaga właściwego ustawienia barierek ogrodzeniowych. Zejścia do wykopu należy wykonać przy użyciu drabin, rozstawionych w odległościach nie przekraczających 20 m. Teren prowadzenia prac należy w sposób wyraźny oznakować przy pomocy: znaków ostrzegawczych, barierek, siatek, 13 S t r o n a

18 DOŚWIETLENIE CENTRUM PARADYŻA - POBERNARDYŃSKI ZESPÓŁ ZABYTKÓW nocnego oświetlenia koloru żółtego, taśm ostrzegawczych biało-czerwonych i tablic UWAGA! Głębokie wykopy!. Dla celów komunikacyjnych na czas prowadzenia robót należy wykorzystać istniejące ulice i drogi tymczasowe z płyt drogowych ułożonych na czas budowy. Przekopami kontrolnymi należy ustalić położenie istniejącego uzbrojenia terenu. Urobek uzyskany z wykopów powinien być składowany co najmniej w odległości 1 m poza klinem odłamu gruntu lub w przypadku braku miejsca, odwożony samochodami na teren tymczasowego składowania. 14 S t r o n a

19 VII. CZĘŚĆ RYSUNKOWA Plan zagospodarowania terenu rys. nr PZ-1 Plan zagospodarowania terenu rys. nr PZ-2 Inwentaryzacja istniejącej linii oświetlenia ulicznego rys. nr E-01 Schemat ideowy projektowanego oświetlenia terenu rys. nr E S t r o n a

20

21

22

23

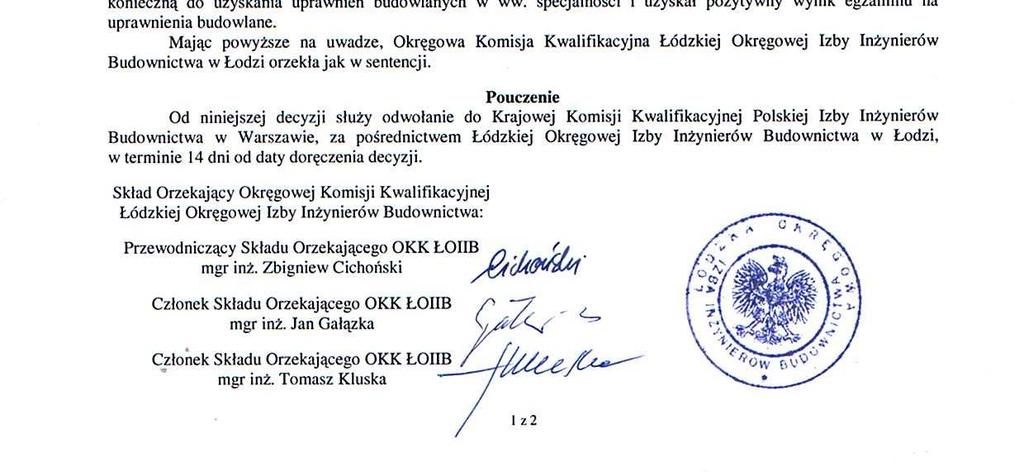

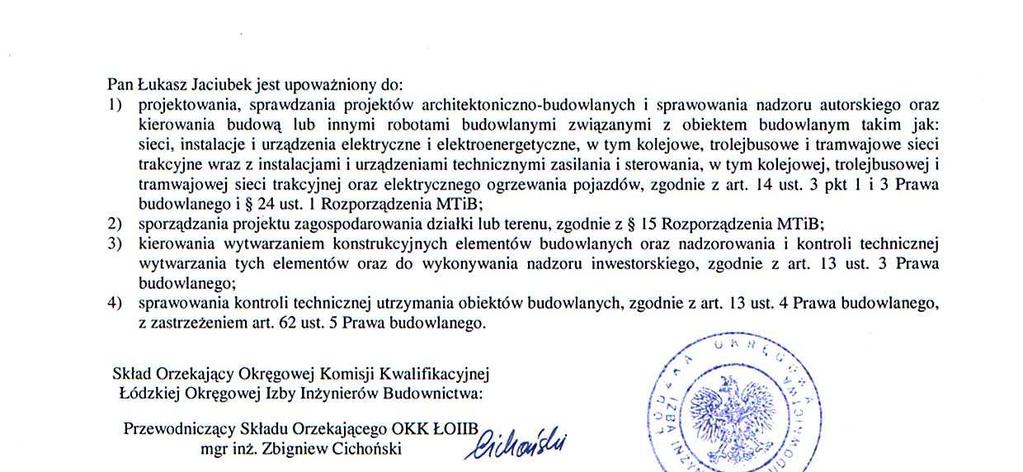

24 VIII. ZAŁĄCZNIKI: DOŚWIETLENIE CENTRUM PARADYŻA - POBERNARDYŃSKI ZESPÓŁ ZABYTKÓW OŚWIADCZENIA, KOPIE UPRAWNIEŃ, WARUNKI TECHNICZNE, UZGODNIENIE, OPINIE O Ś W I A D C Z E N I E W świetle art. 20 ust.4 ustawy z dnia 7 lipca 1994 roku Prawo budowlane (Dz.U.Nr 207, poz z 2003r. z p. zm.) składamy niniejsze oświadczenie, jako projektant oraz sprawdzający projektu budowlanowykonawczego inwestycji pod nazwą: DOŚWIETLENIE CENTRUM PARADYŻA - POBERNARDYŃSKI ZESPÓŁ ZABYTKÓW Gmina Paradyż, ul. Przedborska działka nr 1054, 350/2, 346/2, 347/2, obr. Paradyż Inwestor: GMINA PARADYŻ, UL. KONECKA 4, PARADYŻ o sporządzeniu ww. projektu, zgodnie z obowiązującymi przepisami, w tym techniczno budowlanymi, przeciwpożarowymi, BHP, sanitarnymi i Polskimi Normami oraz zasadami wiedzy technicznej. Projektant: mgr inż. Łukasz Jaciubek upr. Nr LOD/1711/PWOE/11 specjalność instalacyjna w zakresie: sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych Projektant sprawdzający: mgr inż. Rafał Adamczyk upr. Nr LOD/2633/PWOE/15 specjalność instalacyjna w zakresie: sieci, instalacji i urządzeń elektrycznych i elektroenergetycznych 20 S t r o n a

25 21 S t r o n a

26 22 S t r o n a

27 23 S t r o n a

28 24 S t r o n a

29 25 S t r o n a

30 26 S t r o n a

31 27 S t r o n a

32 28 S t r o n a

33 29 S t r o n a

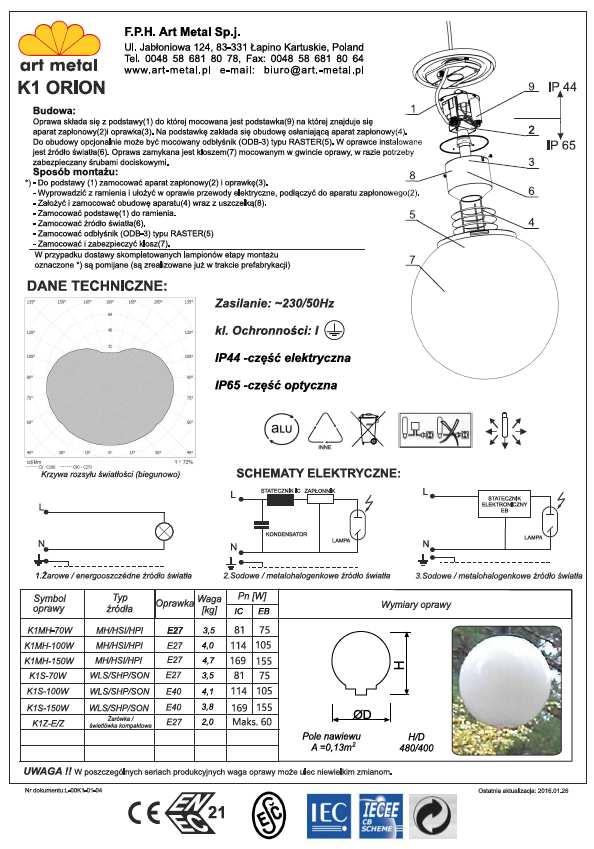

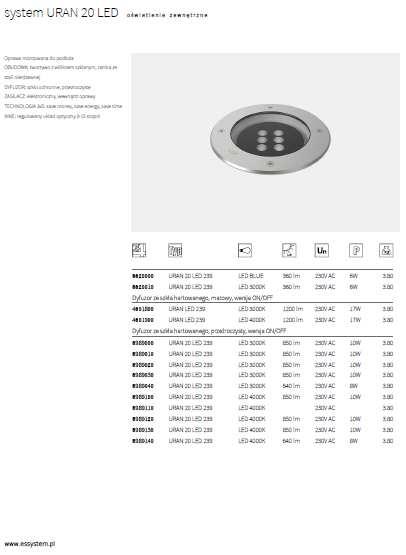

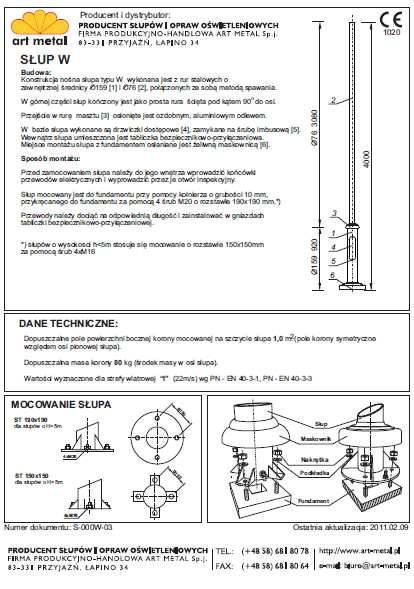

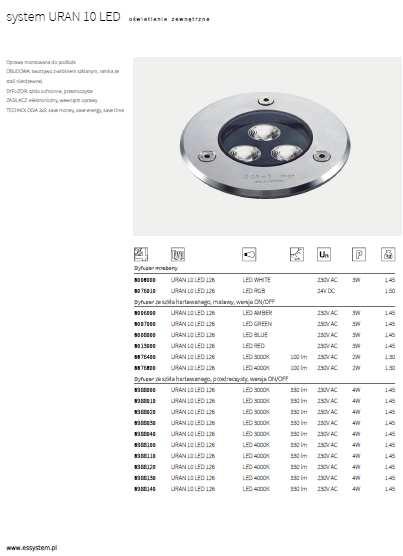

34 IX. KARTY KATALOGOWE OSPRZĘTU Określenia materiałów i technologii za pomocą znaków towarowych i nazw handlowych użyto w celu dostatecznie dokładnego opisania elementów budowlanych. W każdym przypadku dopuszcza się zastosowanie materiałów i technologii równoważnych. 30 S t r o n a

35 31 S t r o n a

36 32 S t r o n a

37 33 S t r o n a

38 34 S t r o n a

39 35 S t r o n a
