1 WYTYCZNE DO PROJEKTOWANIA KONSTRUKCJI W SYSTEMIE LINDAB CONSTRULINE Ogólne wytyczne dotyczące przyjmowania profili: Ściany działowe należy modelować z profili RdBX. Należy starać się ograniczać różnorodność profili elementów konstrukcyjnych użytych w danym obiekcie. Należy starać się dobierać profile elementów konstrukcyjnych użytych w danym obiekcie z uwzględnieniem ich kosztów Np. przyjąć profile ścian zewnętrznych 150/1,2 (tańsze) zamiast 120/1,5 (droższe). Należy starać się projektować wszystkie dodatkowe elementy wsporcze ze stali zimnogiętej, stal gorącowalcowaną stosować w przypadku konieczności. Poziomy projektowania oraz warstwy przegród pionowych i poziomych: Warstwy wykończeniowe posadzki parteru łączna grubość 210mm: Warstwy wykończeniowe 10 mm Wylewka 60 mm Izolacja termiczna + ogrzewanie podłogowe 40mm Styropian 100mm Warstwy wykończeniowe stropów łączna grubość 70mm (90mm) Warstwy wykończeniowe 10mm Wylewka 40mm (60mm przy ogrzewaniu podłogowym) Blacha LLP20-20mm Belki konstrukcyjne stropu (różna wysokość) Łaty stropowe S7 Płyta Fermacell 12,5mm Warstwy ścian zewnętrznych od wewnątrz: Płyta Fermacell 12,5mm Profil RCY50 + ROCKTON50 50mm TYVEK VCL RY 150 (ew. 120mm) + ROCKTON150 (ew. 120) Płyta Fermacell 12,5mm TYVEK SOLID FASROCK 50 (ew. 80) Warstwy ścian wewnętrznych: Płyta Fermacell 12,5mm FR/KR/RdBX 100 (ew. 120mm) + ROCKTON100 (ew. 120) Płyta Fermacell 12,5mm Płyta Fermacell w ścianach nośnych schodzi do poziomu dolnego rygla ściany. Wylewki i inne warstwy wykończeniowe posadzek stykają się z poszyciem ścian poprzez szczelinę dylatacyjną. Ściany nośne oraz stężające parteru należy modelować od poziomu surowego posadzki parteru (np. od płyty fundamentowej). Ściany nośne oraz stężające wewnętrzne piętra należy modelować od poziomu 1

2 Wylewki stropu nad parterem. Ściany nośne zewnętrzne piętra należy modelować od poziomu belek konstrukcyjnych stropu nad parterem. Ściany nośne parteru w zależności od wariantu wyższej kondygnacji należy modelować do poziomu: belek konstrukcyjnych stropu, profilu pasa dolnego kratownic dachowych, drewnianej murłaty (dla dachów drewnianych) Ściany stężające należy modelować do poziomu wykończeniowego sufitu (minus 3-4mm szczelina dylatacyjna). Ściany działowe należy modelować od poziomu wylewki pod podłogę do poziomu wykończeniowego sufitu (minus 3-4mm szczelina dylatacyjna). Skrajne słupki ścian nośnych i stężających powinny być mocowane do słupów szkieletu innych ścian nośnych i stężających. W ścianach nośnych i stężających należy modelować słupki szkieletu nawiązujące do dochodzących do niej ścian nośnych i stężających. Skrajne słupki ścian działowych powinny być mocowane do wewnętrznego obrysu poszycia ścian (płyt Fermacell). 2

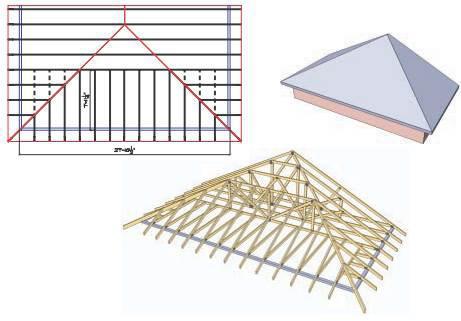

3 Wytyczne dotyczące współpracy konstrukcji drewnianej dachu z konstrukcją nośną ścian wykonaną w szkielecie stalowym: dachy poddaszy użytkowych muszą być projektowane jako więźby bezrozporowe, gdyż ścianki kolankowe układu platformowego nie przenoszą obciążeń poziomych, należy projektować układy płatwiowo-kleszczowe lub kratownicowe. z uwagi na fakt, że perforowane profile nośne ścian zewnętrznych są znacznie słabsze od profili pełnych ścian wewnętrznych priorytetem w konstruowaniu dachów w systemie Lindab Construline jest możliwie częste pośrednie oparcie wiązarów dachowych na ścianach wewnętrznych, tak by zminimalizować reakcje na ściany zewnętrzne. Należy tak konstruować skratowanie kratownic, by węzły wypadały w miejscach oparć pośrednich na ścianach wewnętrznych nośnych. Rozstaw kratownic powinien być dostosowany do rozstawu słupów w ścianach (40, 60 lub 120cm). W innej sytuacji na ścianach należy układać murłatę o szerokości dostosowanej do szerokości ściany i wysokości 12cm. Murłaty drewniane - z drewna wysokiej klasy, a najlepiej z drewna klejonego z zakładu prefabrykacji. Drewno niskiej jakości i klasy może ulegać z biegiem czasu skręcaniu i wichrowaniu, co z uwagi na połączenie z górnymi ryglami ścian może powodować także ich skręcanie i deformację, a co za tym idzie niekorzystnie wpływać na pracę całości konstrukcji nośnej ze stali. w dachach kopertowych lokalizacja zdwojonych kratownic, które odwracają kierunek oparcia kratownic musi być uzgodniony przed rozpoczęciem prac nad obliczeniami i modelem ścian. Tam słupy ścian należy przeliczać indywidualnie i projektować jako wzmocnione. 3

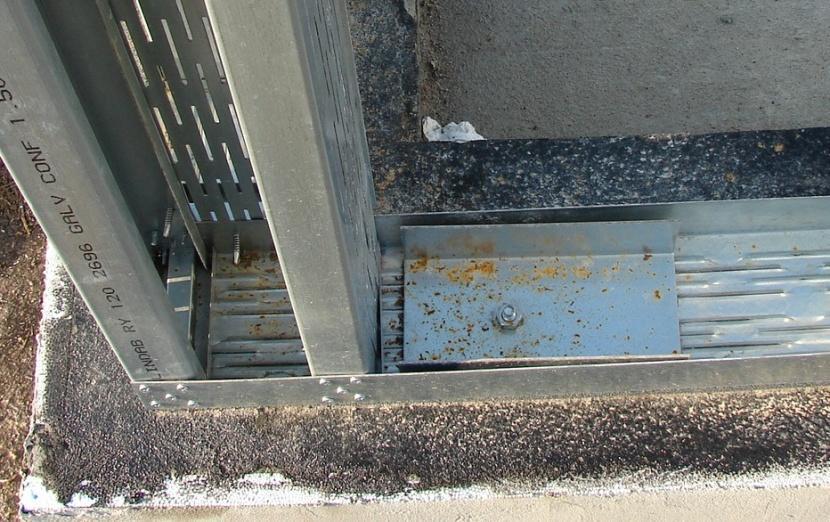

4 okapy ścian szczytowych można konstruować na zasadzie wysuwnic. murłaty zostają obudowane poszyciem ścian na których leżą, murłaty należy mieć na uwadze przy projektowaniu nadproży w ścianach na których leżą. Wytyczne dotyczące fundamentów: zaleca się projektowanie płyt fundamentowych, w szczególnych przypadkach ław fundamentowych rysunek przekrojowy płyty w pliku z detalami. Wytyczne dotyczące zespolenia konstrukcji szkieletowej z fundamentami: - ściany konstrukcyjne mocuje się do fundamentu poprzez szynę stalową, wzmacniającą (zdjęcie poniżej), szyny do kotew wykonuje się z profili U lub C o długości 200mm, do kotwienia ścian nośnych do fundamentu zaleca się używać kotew FISHER FAZ II 10/50, rozmieszczenie kotew osiowo na ryglu, w narożach ścian, przy mocowaniu stężeń, przy słupach otworów. Rozstaw kotew co 600mm, 4

5 Łączniki: - Słupy i rygle konstrukcji nośnej ściany szkieletowej łączy się ze sobą za pomocą wkrętów samowiercących typu BPSK lub FSM-B 16 (produkcji CHRISTIANIA SPIGERVERK) bądź innych z łbem płaskim (umożliwiającym montaż płyt gipsowowłóknowych Fermacell), o średnicy 4,8 mm i zdolności wiercenia: min. 2 x 0,56 mm, max 2 x 1,5 mm produkcji Gunnebo Fastening, U-nite Fasteners Technology AB lub SL4 produkcji SFS. - Poszczególne elementy konstrukcji łączy się ze sobą za pomocą wkrętów samo wiercących produkcji Gunnebo Fastening typu GT5, GT6, GT8. Wytyczne dotyczące różnych detali konstrukcji szkieletowej: nie należy przerywać dolnego bieżnika ścian nośnych i stężających w świetle otworów drzwiowych, okapy ścian szczytowych należy konstruować jako: wspornikowe wysuwnice przewieszone przez ścianę szczytową w sposób pokazany na zdjęciu. skrzynka z płyt OSB, okap na łatach dachowych W ścianach nośnych zewnętrznych narażonych na działanie sił poziomych (np. wiatru) należy stosować na końcach słupów nakładki usztywniające AA. (dla ułatwienia montażu zaleca się stosowanie wkładek AA we wszystkich połaczeniach słupów i rygli), Kratownice konstruować tak, aby węzły kratownic wypadały w miejscach lokalizacji słupów ścian wewnętrznych nośnych, a nie pomiędzy nimi, Rozstaw kratownic powinien być dostosowany do rozstawu słupów w ścianach (40, 60 lub 120cm) Kratownice powinny być lokalizowane na wysokości słupów ściennych, a nie pomiędzy nimi, Stężenia dachowe połaciowe zaleca się wykonywać z blachy płaskiej oraz rozmieszczać krzyżowo na połaciach, mocując je do górnej półki krokwi, Dodatkowo dach stężać profilami w linii kalenicy, nad jętką, w nieużytkowych polach dachu szwedzkiego, Długość słupka szkieletu ścian należy przyjmować jako wysokość całkowitą skręconej ściany mierzoną po zewnętrznych płaszczyznach bieżników pomniejszoną o 2 x 3mm, Taśmę polipropylenową gr.10mm (w stanie obciążonym zakłada się kompresję do 2mm) należy układać zarówno pod dolnym jak i na górnym bieżniku ścian nośnych. (jeżeli nie jest fabrycznie przyklejona do profili rygle SKYP), 5

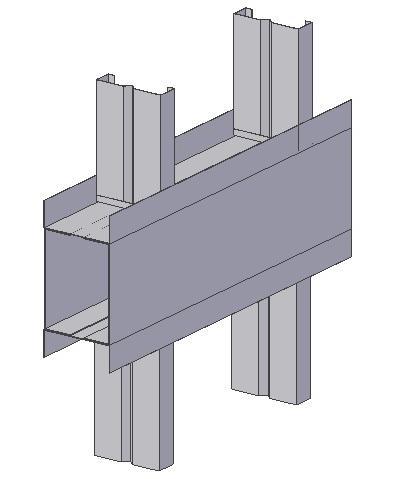

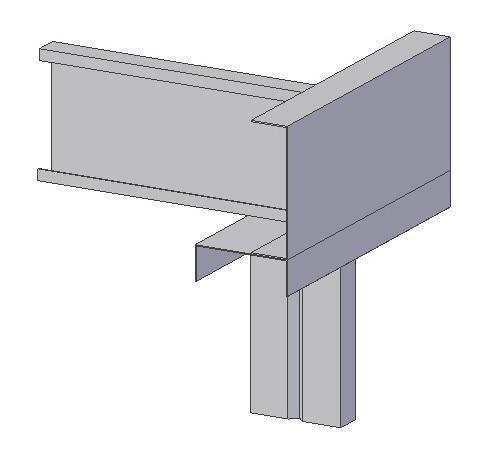

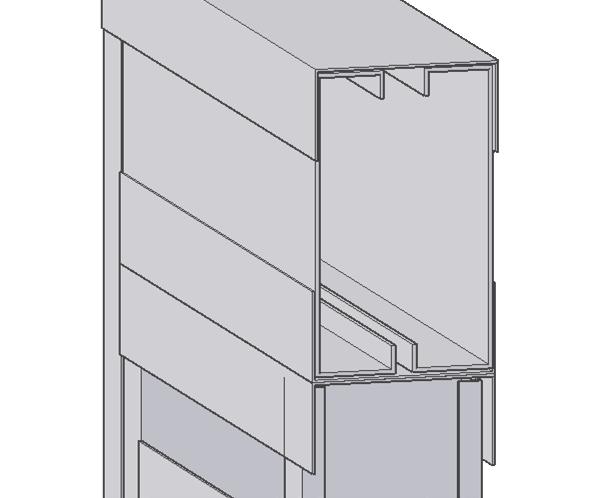

6 wewnętrzne ściany piętra mocować do stropu przy użyciu dybli (kołków) do betonu Typowe rozwiązanie nadproża skrzynkowego w ścianie wykonywać zgodnie z poniższym rysunkiem. Zastosowanie dolnego bieżnika dla nadproża jest dopuszczalne, ułatwia montaż, w przypadku zastosowania profili SKYF pozwala objąć połączeniem słupek drugi. Nadproże wymiarować w programie DIMStud zakładając brak usztywnienia środnika belek nad podporą w strefie ścinania. w przypadku gdy z uwagi na wymiary belek nadproża, nie mieszczą się w przekroju ściany można belki wsunąć w siebie. Przekrój przez nadproże skrzynkowe ( typu box-beam ) z rozsuniętymi belkami z profili C, oraz ze złożonymi jedna w drugą belkami z profili 6

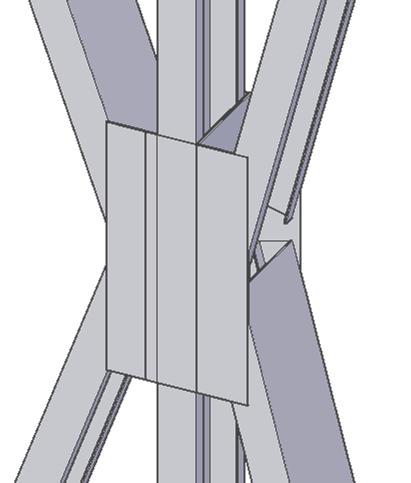

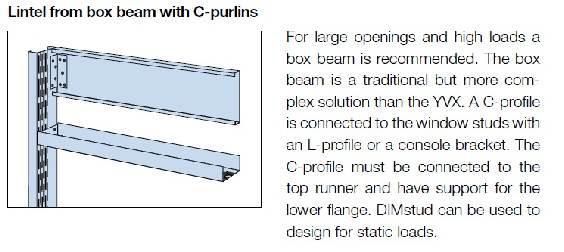

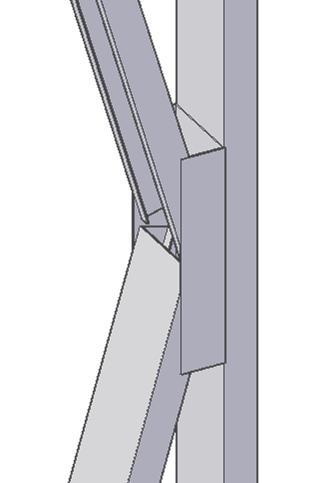

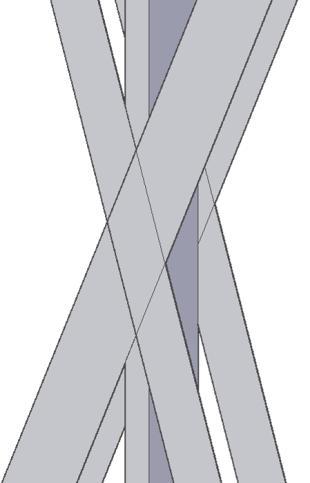

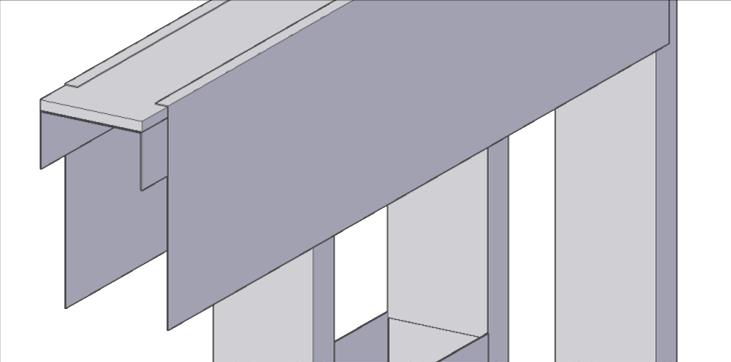

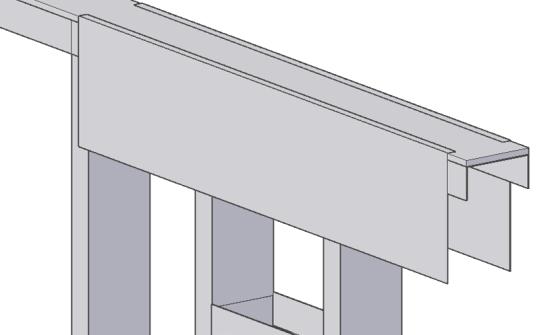

7 w przypadku nadproży o dużych obciążeniach i rozpiętościach można zastosować nadproża skrzynkowe z usztywnioną strefą podporową belki jak na zdjęciu: nadproża z blachy płaskiej typu YVX. preferowane są stężenia ścian szkieletowych profilami ściennymi w formie X lub K 7

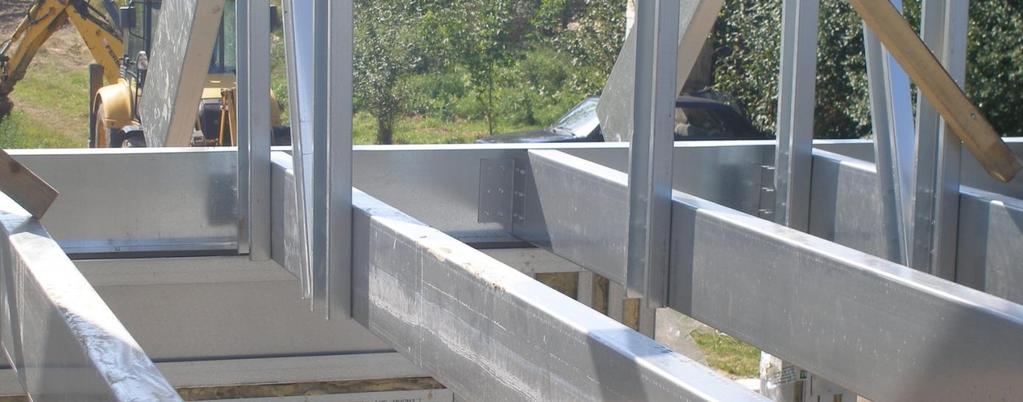

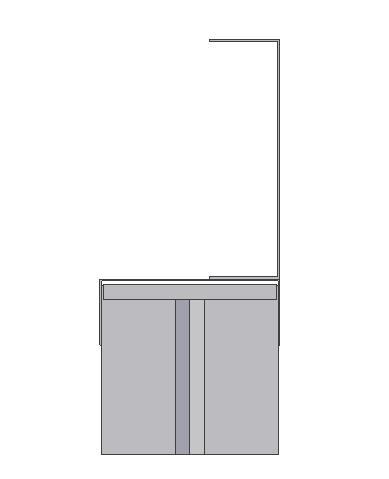

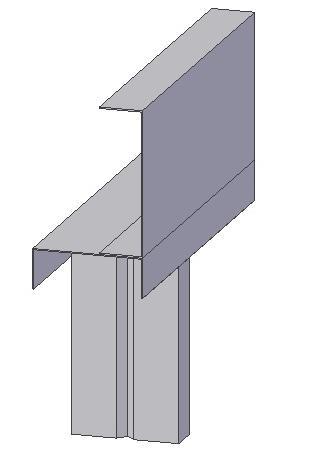

8 Ściany szczytowe: opieranie ściany szczytyowej piętra na scianie szczytowej parteru nie bezposrednio, lecz na belkach stropowych w układzie jak na rysunku poniżej. Stropy: Opieranie stropu na całej powierzchni ścian zewnętrznych, bez cofania o 1/3 jej szerokości. kratownice dachu szwedzkiego projektować z uwzględnieniem profilu U sytuowanego na zewnętrznych, podłużnych ścianach nośnych, na których opierane będą kratownice i belki stropowe, czyli skrajny słupek kratownicy przesunięty do wewnątrz o szerokość półki profilu U.(zdjęcie poniżej) 8

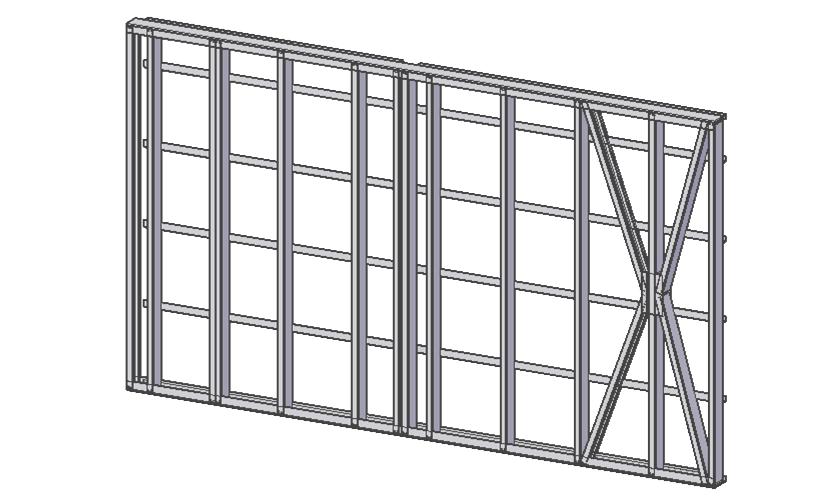

9 Wytyczne dotyczące dokumentacji rysunkowej: rysunki wykonawcze należy wykonywać w czytelnej skali pod względem treści rysunku i wielkości opisów, w miejscach zaburzeń regularnej konstrukcji szkieletowej należy umieszczać odpowiednie detale lub co najmniej komentarze np. sugerujące czy dany element można prefabrykować, czy należy wykonać go na budowie. Opracowali: Tomasz Sąsiadek Piotr Pysz Marek Beśka Arkadiusz Paczesny Przykłady graficzne ścian: Rys. 1. Przykład ściany zewnętrznej ze stężeniem pionowym typu X z profili. Rys. 2. Przykład ściany zewnętrznej ze stężeniem pionowym typu X z blachy płaskiej. 9

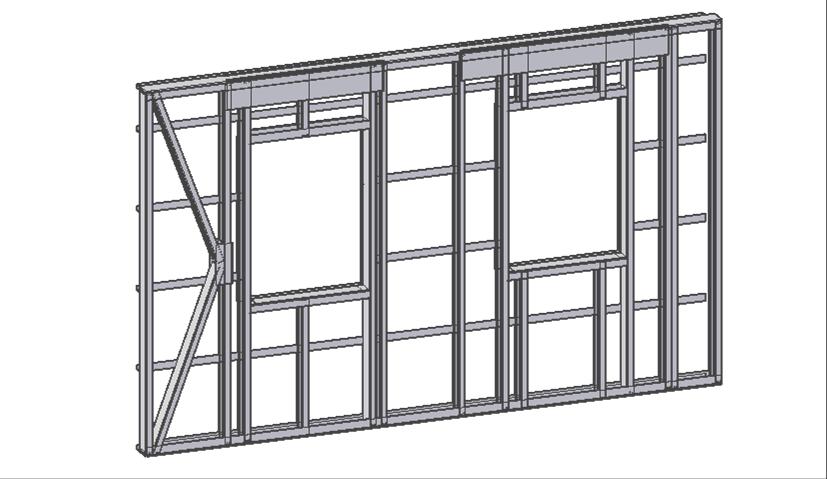

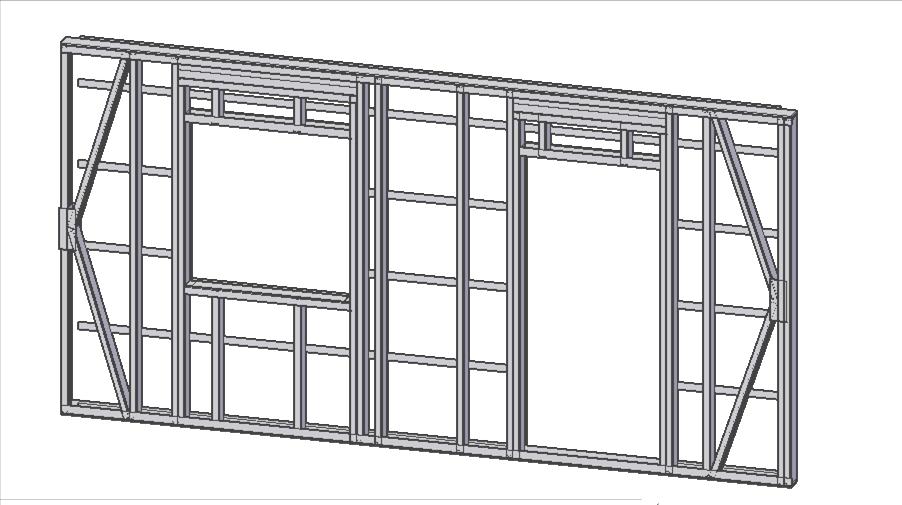

10 Rys. 3. Przykład ściany zewnętrznej z otworami okiennymi, nadprożami typu YVX, oraz ze stężeniem pionowym typu K z profili. Rys. 4. Przykład ściany zewnętrznej z otworem okiennym, drzwiowym, nadprożami typu box beam czyli z profili C, oraz ze stężeniami pionowymi typu K z profili. 10
