1 OPIS PRZEDMIOTU ZAMÓWIENIA PRZETARG NIEOGRANICZONY ZAŁĄCZNIK A REWALORYZACJA PARKU MIEJSKIEGO W PIASECZNIE Lokalizacja inwestycji: Działka 7/17, 7/12, 8/7 obręb 27 Piaseczno Miasto Inwestor: GMINA PIASECZNO PIASECZNO ul. Kościuszki Piaseczno ZAMÓWIENIE PODZIELONO NA TRZY ZADANIA: Zadanie 1. Roboty budowlane: Zadanie 1 A. Rozbiórki Zadanie 1 B. Budowa alej parkowych pieszych o nawierzchni mineralnej typu Hanse Grand. Zadanie 2. Mała architektura: Zadanie 2 A. Ławki, kosze, stojaki na rowery, tablice informacyjne, Zadanie 2 B. Pergola Zadanie 2 C. Trybuny Zadanie 3. Oświetlenie i monitoring Zadanie 3 A. Oświetlenie Zadanie 3 B. Monitoring Zamawiający zastrzega sobie prawo do wyboru realizacji poszczególnych zadań w zakresach : w zadaniu 2 A,B,C, w zadaniu 3 A,B. ZIELEŃ I GOSPODDARKA DRZEWOSTANEM JEST WYŁĄCZONA Z PRZETARGU. ZADANIA NALEŻY REALIZOWAĆ ZGODNIE Z DOKUMENTACJĄ PROJEKTOWĄ, SPECYFIKACJĄ TECHNICZNA WYKONANIA I ODBIORU ROBÓT ORAZ OPISEM PRZEDMIOTU ZAMÓWIENIA DO PRZETARGU. 1

2 Zadanie 1. A. Budowa alej parkowych pieszych o nawierzchni mineralnej typu Hanse Grand. Łącznie 7.572,5 m 2 utwardzenia. Zaprojektowano alejki piesze o zmiennej szerokości 1,5m,1,8 m,2,0 m 3 m, 2,5 m oraz 3,0 m i 3,5 m jak na planie zagospodarowania terenu umożliwiający swobodny spacer rodzin z wózkami i przejazd rowerem w miejscach najbardziej uczęszczanych oraz kameralny spacer węższymi alejkami w miejscach zacisznych parku. Profil podłużny: niweleta alejki prowadzona będzie przy ścisłym dowiązaniu do istniejących rzędnych wysokościowych terenu. Ograniczenie konstrukcji nawierzchni obrzeża Eko-bord o wymiarach 58x80x1000 mm na podsypce piaskowej w ilości MWKZ). mb.(zmiana decyzja Warstwy konstrukcyjne nawierzchni - podane w przekroju grubości warstw kruszywa po stabilizacji mechanicznej. Profil poprzeczny według rysunku przekroju w załączniku graficznym. Rozwiązania sytuacyjno-wysokościowe, przewiduje się spadek daszkowy 2% w tereny zieleni. Wyprofilowano aleje w pochylnie w celu dowiązania się do chodników od ulicy Chyliczkowskiej o od ulicy Zgody jest to przystosowanie dla osób niepełnosprawnych. Odwodnienie Odwodnienie: nawierzchnia przepuszczalna i spadki profilowane zgodnie z nachyleniem terenu 2%, spadek daszkowy 2% w tereny zieleni. Teren działki jest wystarczający chłonny, aby przyjąć wody opadowe z odprowadzanej nawierzchni. Kolizje - W przypadku zaistnienia kolizji z systemem korzeniowym drzew należy wykonać krawężnik podwieszany zgodnie z załączonym rysunkiem. W obrębie systemu korzeniowego starych drzew korytowanie należy wykonywać ręcznie! Przy nawierzchniach żwirowych na bieżni (na terenach sportowych przy trybunach) należy wykorzystać istniejący żużel, jako podbudowę (pow. nawierzchni 1406 m 2 ). Wymianie podlegają jedynie krawężniki. Kolorystyka kruszywa w nawierzchni kremowo-beżowa. 2

3 B. Rozbiórki Na terenie parku przewiduje się rozbiórkę istniejących nawierzchni. Przebieg większości projektowanych nawierzchni ma przebieg w obrębie istniejących nawierzchni asfaltowych i szutrowych tj. główne aleje, obwodnica parkowa, otoczenie Poniatówki, obwodnica na terenach sportowo-rekreacyjnych. Pozostałe tj. drogi o nawierzchni betonowej, drogi z płyt betonowych oraz żwirowe należy rozebrać wraz z podbudową. Alejki asfaltowe pow m 2 Alejki asfaltowe piesze do rozbiórki wraz z podbudową m 2 Alejki z płyt betonowych pow. 80 m 2 Alejki żwirowe pow. 373 m 2 Droga szutrowa pow. 245 m 2 korytowanie na 25 cm. Nawierzchnia z betonu wylewanego na miejscu - pow. 187 m 2 wraz z podbudową Nawierzchnia z płyt betonowych układanych ażurowo 130 m 2 bez podbudowy kładzione bezpośrednio w trawę Krawężniki betonowe dł mb. Schody przy ul. Zgody z płyt betonowych z krawężnikiem betonowym pow. 28 m 2 Schody przy stawie z płyt kamiennych pow. 11 m 2 Podmurówka szer. 20 cm pod dawne ogrodzenie z paneli z siatką 63 mb. Ogrodzenie panele z siatki na podmurówce szer. 20 cm 86 mb. 3

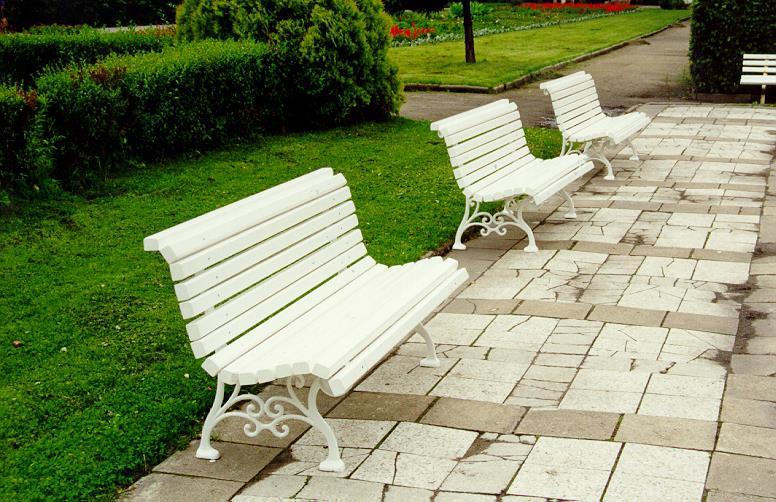

4 Zadanie 2. Mała architektura A. Opis projektowanych elementów wyposażenia terenu Ławki Projektuje się ustawienie 88 sztuk wolnostojących ławek z oparciem i 47 sztuk ławek prostych bez oparcia. Miejsca ustawienia elementów małej architektury wyznaczono na projekcie zagospodarowania terenu. Pod ławkami utworzono wnęki z nawierzchni wg rysunku detal- wnęki pod ławki. Ławki z oparciem 88 sztuk szkic ŁAWKA (ZMIANA W STOSUNKU DO DOKUMENTACJI PROJEKTOWEJ i STWIOR) ALUMINIOWO-DREWNIANA. - długość ławki 180 cm - wysokość całkowita 74 - wysokość siedziska 42 cm - głębokość 45 cm - waga od 66 kg - konstrukcja aluminiowa wzór retro taki jak w ławce bez oparcia - drewno liściaste klasa I-II, impregnowane ciśnieniowo, dwukrotnie lakierowane - ilość listew drewnianych 15 sztuk jak na szkicu o grubości 46 mm, listwy profilowane o grubości 46 mm - wilgotność o wilgotności mniejszej niż 12% - zabezpieczenia na warunki atmosferyczne - kolor elementów metalowych RAL 7016, kolor elementów drewnianych złocisty (w kolorze modrzewia pasujący do obudowy drewnianej przy adaptacji trybun i pergoli) - ławka pośrodku wzmocniona płaskownikiem - konstrukcja pod ławką wzmocniona prętem kowalskim. 4

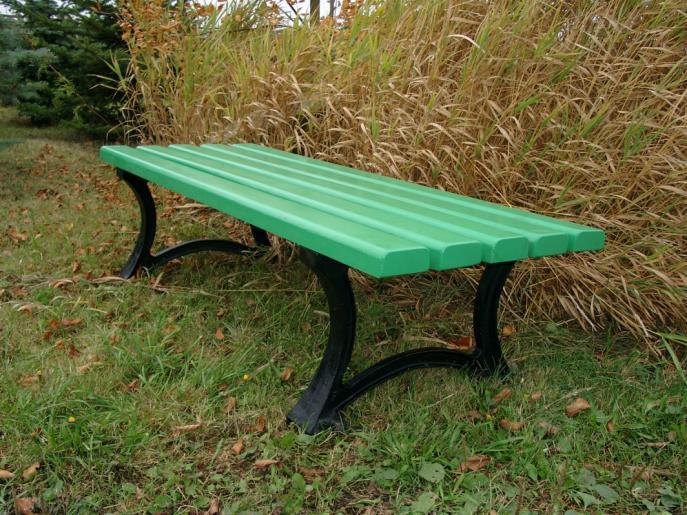

5 Ławki bez oparcia - 47 sztuk szkic ŁAWKA ZMIANA W STOSUNKU DO DOKUMENTACJI PROJEKTOWEJ i STWIOR) ALUMINIOWO-DREWNIANA. - długość ławki 180 cm - wysokość całkowita 42 - wysokość siedziska 42 cm - głębokość 52 cm - waga od 52 kg - konstrukcja aluminiowa wzór retro taki jak w ławce z oparciem - drewno liściaste klasa I-II, impregnowane ciśnieniowo, dwukrotnie lakierowane kolor złocisty (modrzew pasujący do obudowy drewnianej przy adaptacji trybun) - ilość listew drewnianych 4 sztuk jak na szkicu o grubości 46 mm, - zabezpieczenia na warunki atmosferyczne - kolor elementów metalowych RAL 7016, kolor elementów drewnianych złocisty (w kolorze modrzewia pasujący do obudowy drewnianej przy adaptacji trybun i pergoli). 5

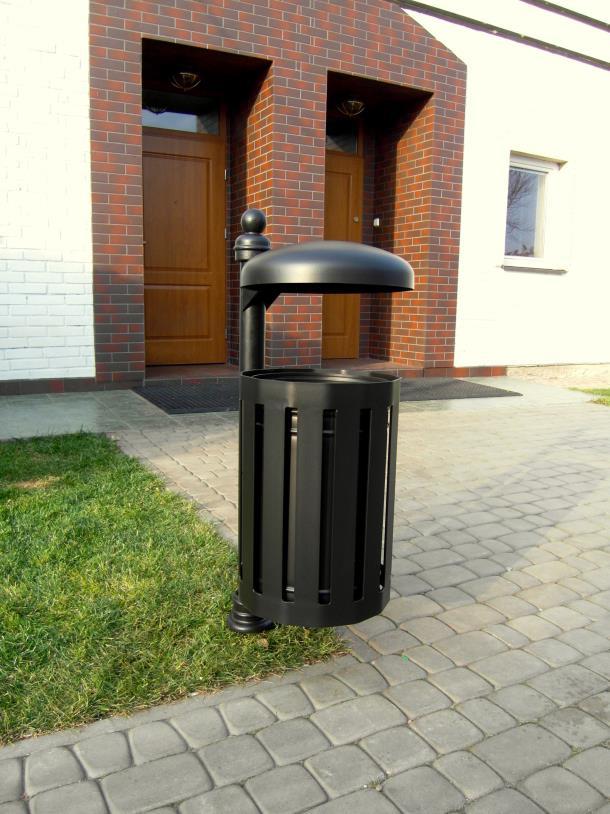

6 Kosze - (ZMIANA W STOSUNKU DO DOKUMENTACJI PROJEKTOWEJ i STWIOR). Projektuje się kosz w ilości 72 sztuki w sąsiedztwie ławek, placów i bardziej uczęszczanych miejsc. KOSZ STALOWY - pojemność 40 litrów - wysokość całkowita 88 cm - waga 54kg - konstrukcja stalowa, lub stal nierdzewna - daszek stal o grubości 3 mm - wkład wyjmowany - zabezpieczenia na warunki atmosferyczne do uzgodnień - elementy ozdobne żeliwne - kolor RAL w pojemnikach dno z blachy 3 mm - obudowa kosza z płaskowników 40 mm x 5 mm, spawane zgodnie ze sztuką - zwieńczenie słupa żeliwne 6

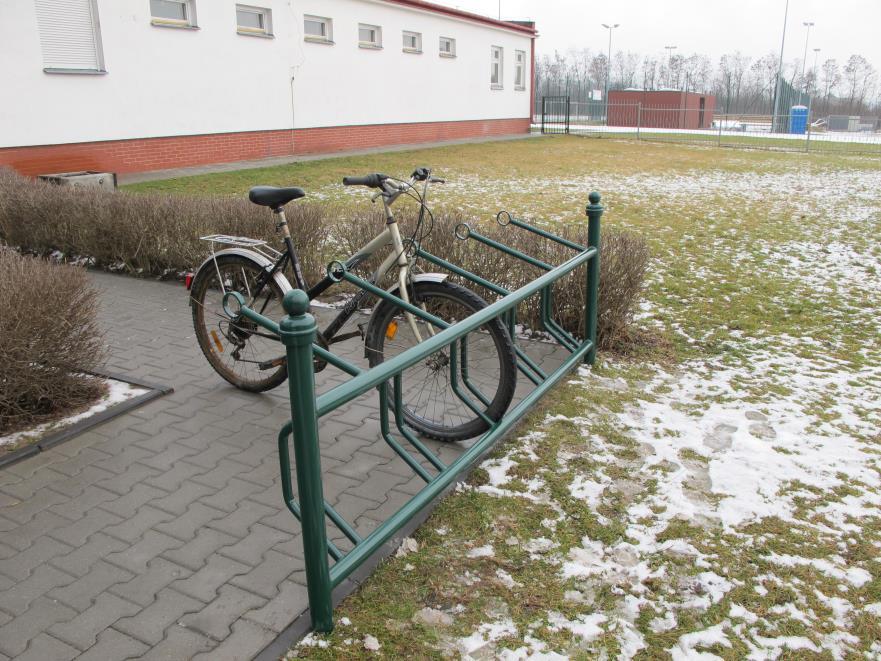

7 Stojaki na rowery 6 sztuk STOJAK ROWEROWY STAL Z UCHWYTAMI DO ZAPIĘCIA - długość 240 cm - wysokość całkowita 90 cm - szerokość 45 cm - waga 78 kg - konstrukcja stalowa, lub stal nierdzewna - zabezpieczenia na warunki atmosferyczne do uzgodnień - stojak 5 stanowiskowy - kolor RAL 7016 Tablica z regulaminem 4 sztuki 7

8 Konstrukcja nośna z kantówki drewnianej 100x100cm o wysokości 2250mm zbrojona w trzech symetrycznych odstępach profilami zamkniętymi 100x100x4mm połączonych wpuszczonym profilem zamkniętym 30 x 20 x 3mm. Konstrukcja tablicy wykonana z ceownika stalowego 100 x 50 x 5mm. Wypełnienie tablicy płytą wodoodporną o grubości 15mm. Powierzchnia ekspozycji 1200 x 1000mm. Elementy stalowe ocynkowane malowane farba dwuskładnikową na ocynk. Elementy drewniane impregnowane ciśnieniowo oraz dwukrotnie kryte lakierem zewnętrznym (olejowo-alkidowym). Kolor RAL Montaż przez unifikowany zbrojony prefabrykat betonowy na głębokości 80cm. B. Pergola wg dokumentacji projektowej - 1 szt. Pergola o konstrukcji stalowej z wypełnieniem drewnianymi listwami. Kolor konstrukcji RAL 7016, kolor elementów drewnianych złocisty (w kolorze modrzewia pasujący do obudowy drewnianej przy adaptacji trybun oraz elementów małej architektury). Konstrukcja: 12 słupów stalowych o kształcie odwróconej litery L i wymiarach; wysokość całkowita 2,85 m, szerokość 1,3 m. Słup stalowy i wspornik 150 x 200 x 8 mm cynkowany ogniowo, malowany proszkowo. Całość kryta lakierem bezbarwnym. W słupie na wysokości 2 m otwory do mocowania opraw oświetleniowych przed wywierceniem otworów na oprawy. Mocowanie do fundamentu śrubami do stopy fundamentowej o wymiarach 600 x 300 x1400 mm. Wypełnienie; Deska 100 x 40 mm. Drewno liściaste o gr. 43 mm impregnowane dwukrotnie, lakierowane dwukrotnie w kolorze redwood. 11 przęseł, każde po 30 szt. desek. Maksymalna długość desek 1,8 m. Montaż i docinanie desek na miejscu po zamontowaniu konstrukcji. Sposób montażu desek przedstawić do akceptacji zamawiającego. 8

9 C. Adaptacja trybun wg dokumentacji projektowej. Konstrukcja. Na betonowej ławie fundamentowej do stalowych kotew zostaną mocowane drewniane legary sosnowe głęboko impregnowane o przekroju prostokątnym 10x20 cm oraz słupki drewniane o przekroju kwadratowym 10x10 cm za pomocą śrub zamkowych. Na jednym stopniu drewnianym rozmieszczone są dwa legary mocowany jeden bezpośrednio w kotwie oraz drugi mocowany na słupku drewnianym. Do legarów usytuowanych w osi N-S mocowane są kontr-legary o przekroju 5x9 cm stanowiące mocowanie dla desek wykończeniowych. Legary 5x9 cm rozmieszczone są w osiach co 34 cm. Legary i kontrlegary mocowane są do siebie za pomocą stalowych ocynkowanych kątowników i wkrętów ze stali nierdzewnej o długości ok. 4 cm. Wykończenie drewniane. Konstrukcję drewnianą legarów pokrywają ryflowane deski tarasowe z modrzewia europejskiego impregnowane ciśnieniowo o wymiarach 3x14x250 cm. Deski mocowane są do kontr-legarów wkrętami ze stali nierdzewnej o długości min. 6 cm. Każda deska łączona jest z legarem przy pomocy trzech wkrętów w jednej linii oddalonych od krawędzi deski o min. 2,5 cm. Należy zachować odstęp między deskami ok. 5 mm. 9

10 Zadanie 3. Oświetlenie i monitoring wg dokumentacji projektowej. A. Projektowane oświetlenie Słupy i wysięgniki oświetleniowe. Wzdłuż alejek parkowych, projektuje się słupy aluminiowe, cylindrycznie stożkowe, jednoelementowe z pojedynczym i podwójnym wysięgnikiem spawanym ozdobnym o zakończeniu fi42mm o całkowitej wysokości 6 m, anodowane na kolor grafitowy. Średnica słupa przy podstawie fi 146 mm. Podstawa słupa o wymiarach 320 x 320, rozstaw śrub 250mm x 250mm. Podstawa słupa wykonana z blachy aluminiowej o grubości minimum 10mm, co zapewnia stabilność całej konstrukcji. Na wysokości 0,6m wnęka słupowa o wym. 400x 95mm wyposażona w szynę służącą do zamontowania tabliczki bezpiecznikowej. Projektuje się wysięgniki montowane jednostronnie i dwustronnie. Słup i wysięgniki powinien być zabezpieczony technologią anodowania Powłoka anodowa ma być integralnie związana z podłożem, dzięki czemu nie ma możliwości jej złuszczania odpryskiwania czy rozwarstwiania przez cały okres użytkowania słupa. Minimalna grubość anody to 20 mikron, Grubość ścianki słupa 4,2 mm. Ze względu na niekorzystne działania związków soli i amoniaków, a także żeby zapobiec mechanicznym uszkodzeniom wszystkie słupy powinny w dolnej części, zostać fabrycznie zabezpieczone elastomerem poliuretanowym pod kolor słupa do wysokości 350mm. Waga słupa do 35kg umożliwia transport bez użycia sprzętu specjalistycznego. Słup winien posiadać deklaracje zgodności WE sygnowaną znakiem CE wystawioną przez producenta. Do wyposażenia dołączona ma być tabliczka bezpiecznikowa typu TB-1 z wkładką topikową oraz nierdzewiejący komplet elementów złącznych słupa (nakrętki, podkładki, osłony na nakrętki z tworzywa sztucznego zgodnego z kolorem słupa, kluczyk imbusowy). Dodatkowo każdy słup ma zostać dostarczony na inwestycje w zabezpieczeniu rękawem materiałowym usuwanym po zamontowaniu słupa co wpływa na minimalizowanie uszkodzeń w trakcie trwania inwestycji. Słupy oświetleniowe zamontować w miejscach wytyczonych przez uprawnionego geodetę na podstawie Protokołu Narady Koordynacyjnej. Oprawy oświetleniowe. Oprawy montowane na słupach 6 metrowych. W celu oświetlenia przewidziano montaż punktów świetlnych zrealizowanych za pomocą opraw LED. Oprawa przeznaczona do oświetlania ciągów komunikacyjnych, parków, alei, skwerów, parkingów oraz dzielnic mieszkalnych. Oprawa przeznaczona do montażu na wysięgniku/kinkietach aluminiowych z zakończeniem fi42 w dół. Podstawa oprawy zbudowana z aluminium, odlew ciśnieniowy malowany proszkowymi farbami poliestrowymi na kolor czarny, obudowa-poliamid, daszek-ukształtowana blacha aluminiowa całość w kolorze czarnym, klosz wykonany z PMMA odporny na działanie ultrafioletu, szyszka biała. Oprawa wyposażona w 1 diodę. Moduł LED posiada wymienny wkład zawierający źródło światła, radiator oraz zasilacz. Oprawa o stopniu ochrony IP 65. Moc całkowita oprawy max 48W strumień świetlny oprawy min 5000 lm temperatura barwowa światła 4000K. Żywotność diod LED minimum godzin. Oprawa przystosowana do pracy w temperaturach od -40 stopni C do +40 stopni C gwarancja producenta na oprawę minimum 5 lat. W oprawie powinien być zainstalowany zasilacz wyposażony w niezbędne zabezpieczenia: przepięciowe, zwarciowe oraz zabezpieczenie chroniące diody LED zamontowane w oprawie przed przegrzaniem. Oprawy muszą posiadać deklarację zgodności 10

11 CE producenta. Oprawy powinny być dostarczone wraz z ocynkowanymi elementami mocującymi i być gotowe do działania i montażu. Oświetlenie boisk - Projektuje się oświetlenie boisk zrealizowane na słupach aluminiowych, cylindrycznie stożkowych, jednoelementowych anodowanych w kolorze grafitowym. Zakończenie słupa o wymiarach 180x60 mm. Wysokość słupa: 10m. Średnica słupa przy podstawie fi 180 mm. Podstawa słupa o wymiarach 400 x 400 mm, rozstaw śrub 300mm x 300mm. Podstawa słupa wykonana z blachy aluminiowej o grubości minimum 12mm, co zapewnia stabilność całej konstrukcji. Na wysokości 0,6m wnęka słupowa o wym. 400x 95mm wyposażona w szynę służącą do zamontowania tabliczki bezpiecznikowej. Projektuje się wysięgniki aluminiowe przystosowane do montażu naświetlaczy ledowych pojedynczych i podwójnych w wersji regulowanej w płaszczyźnie pionowej i poziomej Słup i wysięgniki powinien być zabezpieczony technologią anodowania Powłoka anodowa ma być integralnie związana z podłożem, dzięki czemu nie ma możliwości jej złuszczania odpryskiwania czy rozwarstwiania przez cały okres użytkowania słupa. Minimalna grubość anody to 20 mikron, Grubość ścianki słupa 4,3 mm. Ze względu na niekorzystne działania związków soli i amoniaków, a także żeby zapobiec mechanicznym uszkodzeniom wszystkie słupy powinny w dolnej części, zostać fabrycznie zabezpieczone elastomerem poliuretanowym pod kolor słupa do wysokości 350mm. Waga słupa do 55,1kg. Słup winien posiadać deklaracje zgodności WE sygnowaną znakiem CE wystawioną przez producenta. Do wyposażenia dołączona ma być tabliczka bezpiecznikowa typu TB-1 z wkładką topikową oraz nierdzewiejący komplet elementów złącznych słupa (nakrętki, podkładki, osłony na nakrętki z tworzywa sztucznego zgodnego z kolorem słupa, kluczyk imbusowy). Dodatkowo każdy słup ma zostać dostarczony na inwestycje w zabezpieczeniu rękawem materiałowym usuwanym po zamontowaniu słupa co wpływa na minimalizowanie uszkodzeń w trakcie trwania inwestycji. Słupy zamontować w miejscach wytyczonych przez uprawnionego geodetę na podstawie Protokołu Narady Koordynacyjnej. Naświetlacze montowane na słupach 10m. Oprawa przeznaczona do oświetlania terenów sportowych i rekreacyjnych oraz montażu na wysięgniku przeznaczonym do montażu naświetlaczy. Regulacja oprawy skokowa co 10 o w zakresie od 0 o do 180 o. Oprawa zbudowana ze stopu aluminium, anodowana. Kolor : inox/czarny. Układ optyczny: soczewka PMMA, wymienny moduł LED. Typ zastosowanych diod: CREE XP-L. Poziom ochrony przeciwprzepięciowej 10kV. Stopień ochrony IP dla układy optycznego i zasilacza: IP66. Oświetlenie trybun stadionu Wzdłuż trybun stadionu, projektuje słupki oświetleniowe, aluminiowe, anodowane na kolor grafitowy o wysokości 900 mm. Średnica słupka: 150mm. Słupki powinny być zabezpieczony technologią anodowania Powłoka anodowa ma być integralnie związana z podłożem, dzięki czemu nie ma możliwości jej złuszczania odpryskiwania czy rozwarstwiania przez cały okres użytkowania słupka. Minimalna grubość anody to 20 mikron. Ze względu na niekorzystne działania związków soli i amoniaków, a także żeby zapobiec mechanicznym uszkodzeniom wszystkie słupy powinny w dolnej części, 11

12 zostać fabrycznie zabezpieczone elastomerem poliuretanowym pod kolor słupa do wysokości 350mm. W słupku zamontowany ma być moduł LED ( diody LED typu CREE XT-E), temperatura barwowa światła: 3500 [K]. Słupek osadzić na fundamencie betonowym, stożkowym o wymiarach190x150x275mm. Rozstaw śrub na okręgu 120 o. Słupek winien posiadać deklaracje zgodności WE sygnowaną znakiem CE wystawioną przez producenta. Dodatkowo każdy słup ma zostać dostarczony na inwestycje w zabezpieczeniu rękawem materiałowym usuwanym po zamontowaniu słupa co wpływa na minimalizowanie uszkodzeń w trakcie trwania inwestycji. Słupki oświetleniowe zamontować w miejscach wytyczonych przez uprawnionego geodetę na podstawie Protokołu Narady Koordynacyjnej. Iluminacja pergoli. Projektuje się oprawę dekoracyjną, wyposażoną w źródła światła LED, światło skierowane w dwie strony. Obudowa oprawy wykonana z aluminium wtryskiwanego wysokociśnieniowo w kolorze szarym. Zasilanie: V 50/60 Hz. Rozsył światła cyrkularny. Moc oprawy 8W. Temperatura barwowa 3000 [K]. Kąt świecenia 35 o. IK 03. IP54. Oprawa wykonana w I kl. ochronności. Oprawy zasilić ze słupa nr 2/5 rys. nr 1. Oprawę montować na elemencie nośnym wykonanym z profilu stalowego 150x200 mm, na wysokości 2 m. Iluminacja drzew i ścieżek - Projektuje się iluminację Dębu zlokalizowanego w okolicy projektowanego słupa nr 2/8 ( rys. nr 1). W tym celu należy zamontować 4-ry oprawy doziemne o szczelności IP67. Obudowa opraw wykonana z aluminium wtryskiwanego wysokociśnieniowo koloru czarnego. Źródła światła LED osłonięte szybą hartowaną. Moc oprawy 19 W, temp. barwowa 3000 [K]. Rozsył światła cyrkulacyjny. Kąt świecenia 45 o. Zasilanie: V 50/60 Hz. Oprawy rozmieścić na okręgu o promieniu 7m co 90 o. W razie potrzeby, dokonać korekt rozmieszczenia opraw w fazie budowy, w uzgodnieniu z projektantem zieleni. Oprawy zasilić ze słupa nr 2/8 rys. nr 1. Przy montażu opraw stosować się do instrukcji montażowej producenta - Projektuje się wykonanie iluminacji ścieżki parkowej, na wysokości dawnego budynku szkoły ( rys. nr 1). W tym celu należy zamontować 9 opraw doziemnych o szczelności IP67. Obudowa opraw wykonana z aluminium wtryskiwanego wysokociśnieniowo koloru czarnego. Źródła światła LED osłonięte szybą hartowaną. Moc oprawy 5 W, temp. barwowa 3000 [K]. Rozsył światła cyrkulacyjny. Kąt świecenia 35 o. Zasilanie: V 50/60 Hz. Oprawa wymaga zasilacza, montowanego w puszcze hermetycznej. Oprawy zasilić ze słupa nr 2/19 rys. nr 1. Przy montażu opraw stosować się do instrukcji montażowej producenta. WYŁĄCZONO Z ZAMÓWIENIA: ILUMINACJE BUDYNKÓW ORAZ ZASILANIE FONTANNY. 12

13 Linie kablowe. - Projektuje się ułożenie kabla oświetleniowego YKXS 4x25mm 2 wzdłuż trasy wytyczonej przez uprawnionego geodetę na podstawie Protokołu Narady Koordynacyjnej. Kabel układać w rurze osłonowej na całej długości trasy, w wykopie o głębokości 0,8 m na podsypce z piasku 0,1m, linią falistą z zapasem długości 1-3%. Na kabel założyć plastikowe opaski kablowe, na których należy podać: typ kabla, przeznaczenie, użytkownika, rok budowy, trasę. Opaski zakładać na wejściu i wyjściu kabla z rury osłonowej i w słupie oświetleniowym. Jako osłonę kabla zastosować rurę giętką DVR 75 lub równoważną. Końce rur osłonowych uszczelnić w sposób zapewniający wodoszczelność uszczelnienia. Kabel układać w odległości minimum 0,5m. od ogrodzeń i fundamentów przy temperaturze powietrza wyższej od 0 C. Nad rurą osłonową wykonać nasypkę z piasku 0,1m. Wykop zasypać warstwą rodzimego gruntu ( wolnego od gruzu i kamieni) Warstwowe zasypanie wykopu wykonywać z jednoczesnym zagęszczeniem gruntu. W miejscach skrzyżowań z siecią gazową i w jej pobliżu, zbliżeń z kablami nn, prace prowadzić ręcznie. Skrzyżowanie kabla oświetleniowego z gazociągiem wykonać zgodnie z normą PN-91 M W wykopie, w którym będzie układany kabel, ułożyć bednarkę ocynkowaną FeZn 30x4mm. Bednarkę należy zakopać w dnie rowu kablowego na głębokości co najmniej 10cm. - Projektuje się ułożenie kabla YKXS 4x25mm 2 dla zasilenia oświetlenia stadionu. Kabel układać wzdłuż trasy wytyczonej przez uprawnionego geodetę na podstawie Protokołu Narady Koordynacyjnej. Kabel układać w rurze osłonowej na całej długości trasy, w wykopie o głębokości 0,8 m na podsypce z piasku 0,1m, linią falistą z zapasem długości 1-3%. Na kabel założyć plastikowe opaski kablowe, na których należy podać: typ kabla, przeznaczenie, użytkownika, rok budowy, trasę. Opaski zakładać na wejściu i wyjściu kabla z rury osłonowej i w słupie oświetleniowym. Jako osłonę kabla zastosować rurę giętką DVR 75 lub równoważną. Końce rur osłonowych uszczelnić w sposób zapewniający wodoszczelność uszczelnienia. Kabel układać w odległości minimum 0,5m. od ogrodzeń i fundamentów przy temperaturze powietrza wyższej od 0 C. Nad rurą osłonową wykonać nasypkę z piasku 0,1m. Wykop zasypać warstwą rodzimego gruntu ( wolnego od gruzu i kamieni) Warstwowe zasypanie wykopu wykonywać z jednoczesnym zagęszczeniem gruntu. W wykopie, w którym będzie układany kabel, ułożyć bednarkę ocynkowaną FeZn 30x4mm. Bednarkę należy zakopać w dnie rowu kablowego na głębokości co najmniej 10cm. Projektuje się ułożenie kabla zasilającego na odcinku: szafa rozdzielcza dla urządzeń technicznych- szafa sterująco zabezpieczająca. Kabel YKXS 4x16mm 2 układać w wykopie o głębokości 0,8 m na podsypce z piasku 0,1m, linią falistą z zapasem długości 1-3%. Na kabel założyć plastikowe opaski kablowe, na których należy podać: typ kabla, przeznaczenie, użytkownika, rok budowy, trasę. Opaski zakładać na całej trasie w odstępach nie większych niż 10m, na wejściu i wyjściu kabla z rury osłonowej. Jako osłonę kabla zastosować rurę sztywną Ø110 lub równoważną. Końce rur osłonowych uszczelnić w sposób zapewniający wodoszczelność uszczelnienia, masą uszczelniającą lub dławicami. Kabel układać w odległości minimum 0,5m. od ogrodzeń i fundamentów przy temperaturze powietrza wyższej od 0 C. Nad kablem (rurą osłonową) wykonać nasypkę z piasku 0,1m. Wykop zasypać warstwą rodzimego gruntu ( wolnego od gruzu i kamieni) Warstwowe zasypanie wykopu wykonywać z jednoczesnym zagęszczeniem gruntu. 13

14 W miejscach skrzyżowań z siecią gazową i w jej pobliżu, zbliżeń z kablami nn, prace prowadzić ręcznie. Skrzyżowanie kabla z gazociągiem wykonać zgodnie z normą PN-91 M W wykopie, w którym będzie układany kabel, ułożyć bednarkę ocynkowaną FeZn 30x4mm. Bednarkę należy zakopać w dnie rowu kablowego na głębokości co najmniej 10cm. Projektuje się ułożenie kabla zasilającego na odcinku: szafa rozdzielcza dla urządzeń technicznych kamery monitoringu. Kabel YKXS 3x2,5mm 2 układać w wykopie o głębokości 0,8 m na podsypce z piasku 0,1m, linią falistą z zapasem długości 1-3%. Na kabel założyć plastikowe opaski kablowe, na których należy podać: typ kabla, przeznaczenie, użytkownika, rok budowy, trasę. Opaski zakładać na całej trasie w odstępach nie większych niż 10m, na wejściu i wyjściu kabla z rury osłonowej. Jako osłonę kabla zastosować rurę sztywną Ø110 lub równoważną. Końce rur osłonowych uszczelnić w sposób zapewniający wodoszczelność uszczelnienia, masą uszczelniającą lub dławicami. Kabel układać w odległości minimum 0,5m. od ogrodzeń i fundamentów przy temperaturze powietrza wyższej od 0 C. Nad kablem (rurą osłonową) wykonać nasypkę z piasku 0,1m. Wykop zasypać warstwą rodzimego gruntu ( wolnego od gruzu i kamieni) Warstwowe zasypanie wykopu wykonywać z jednoczesnym zagęszczeniem gruntu. W miejscach skrzyżowań z siecią gazową i w jej pobliżu, zbliżeń z kablami nn, prace prowadzić ręcznie. Skrzyżowanie kabla z gazociągiem wykonać zgodnie z normą PN-91 M W wykopie, w którym będzie układany kabel, ułożyć bednarkę ocynkowaną FeZn 30x4mm. Bednarkę należy zakopać w dnie rowu kablowego na głębokości co najmniej 10cm. Projektuje się ułożenie kabla zasilającego na odcinku: szafa oświetleniowa oprawy architektoniczne. Kabel YKXS 3x2,5mm 2 układać w wykopie o głębokości 0,8 m na podsypce z piasku 0,1m, linią falistą z zapasem długości 1-3%. Na kabel założyć plastikowe opaski kablowe, na których należy podać: typ kabla, przeznaczenie, użytkownika, rok budowy, trasę. Opaski zakładać na całej trasie w odstępach nie większych niż 10m, na wejściu i wyjściu kabla z rury osłonowej. Jako osłonę kabla zastosować rurę sztywną Ø110 lub równoważną. Końce rur osłonowych uszczelnić w sposób zapewniający wodoszczelność uszczelnienia, masą uszczelniającą lub dławicami. Kabel układać w odległości minimum 0,5m. od ogrodzeń i fundamentów przy temperaturze powietrza wyższej od 0 C. Nad kablem (rurą osłonową) wykonać nasypkę z piasku 0,1m. Wykop zasypać warstwą rodzimego gruntu ( wolnego od gruzu i kamieni) Warstwowe zasypanie wykopu wykonywać z jednoczesnym zagęszczeniem gruntu. W miejscach skrzyżowań z siecią gazową i w jej pobliżu, zbliżeń z kablami nn, prace prowadzić ręcznie. Skrzyżowanie kabla z gazociągiem wykonać zgodnie z normą PN-91 M W wykopie, w którym będzie układany kabel, ułożyć bednarkę ocynkowaną FeZn 30x4mm. Bednarkę należy zakopać w dnie rowu kablowego na głębokości co najmniej 10cm. Szafa oświetleniowa. Projektuje się wykonanie szafy oświetleniowej służącej do sterowania oświetleniem parku, oraz iluminacją budynków. Należy rozdzielić funkcję oświetlenia parku od funkcji iluminacji budynków. Każdy z obwodów ma mieć możliwość niezależnego załączania. 14

15 Szafa urządzeń technicznych parku. Projektuje się wykonanie szafy urządzeń technicznych parku. Szafa ta będzie pełnić następujące funkcje: - zasilanie oświetlenia stadionu zrealizowane poprzez zastosowanie naświetlaczy typu LED - zasilanie fontanny - zasilanie przeznaczone dla obsługi imprez lokalnych - zasilanie monitoringu parku Szafa do obsługi imprez masowych. Projektuje się wykonanie szafy do obsługi imprez masowych. Szafa przewidziana jest do zapewnienia zasilania dla dużych odbiorów mocy. Ochrona przeciwporażeniowa wg projektu. Ochrona przed korozją wg projektu. Dopuszcza się zastosowanie innych materiałów i urządzeń o parametrach równoważnych. Zadanie 3 B. Monitoring Budowa telekomunikacyjnej mikrokanalizacji kablowej dla instalacji monitoringu. Opis techniczny wg projektu. System monitoringu miejskiego Uwaga ogólna Instalacja monitoringu miejskiego zaprojektowana została na produktach znajdujących się w ofercie firmy AAT. Dobór konkretnych rozwiązań uwarunkowany był, przedstawieniem wymaganych minimalnych parametrów i standardów które musi spełniać projektowana instalacja. Zgodnie z zasadami zamówień publicznych, dopuszcza sie zastosowanie materiałów i rozwiązań równoważnych. Jednak w żadnym stopniu nie obniżających standardy i nie zmieniających zasad oraz rozwiązań technicznych przyjętych w projekcie. Wskazanie nazwy własnej w dokumentacji nie jest wskazaniem producenta, a jest określeniem standardu, poziomu zaawansowania technicznego i jakości na etapie projektowania. Wykonawca może zaproponować rozwiązanie alternatywne, ale nie obniżające standardu. W takim przypadku musi uzyskać pisemne zatwierdznie od Zamawiającego. 15

16 Podstawowe wytyczne i założenia do wykonania projektu: Podstawowym założeniem jest budowa nowego, kompletnego systemu monitoringu, zapewniającego możliwość nieprzerwanej obserwacji newralgicznych punktów w określonych obszarach miasta, wraz z ciągłą automatyczną rejestracją obrazu. Instalację projektuje się jako inwestycje dwuetapową: - etap 1 wykonanie monitoringu w parku, montaż kamer wraz z wykonaniem połączeń swiatłowodowych; - etap 2 wykonanie osprzętu szafy odbiorczej w parku, wykonanie stanowiska monitoringu i połączenienie ich siecią światłowodową Podstawowe wytyczne do systemu CCTV przewiduje się monitorowanie alejek parkowych oraz obiektów znajdujących się w parku, takich jak fontanna, boisko itp system przewiduje jedno stanowisko dozoru wizyjnego zlokalizowane zgodnie z wytycznymi Inwestora; podgląd obrazów z kamer zrealizowano za pomocą kolorowych monitorów LCD; strefy dozorowania na etapie projektu ustalone zostały z Inwestorem, nie dopuszcza się zmiany ilości kamer bez zgody Inwestora; system musi posiadać możliwość rozbudowy o dodatkowe kamery WYKONAWCA JEST ZOBOWIĄZANY DO SPORZĄDZENIA INWENTARYZACJI GEODEZYJNEJ POWYKONAWCZEJ I ZGŁOSZENIA DO POWIATOWEGO INSPEKTORA NADZORU BUDOWLANEGO ZAKOŃCZENIA BUDOWY ORAZ DOSTARCZENIE INWESTOROWI ZAŚWIADCZENIA O NIE WNOSZENIU PRZEZ PINB SPRZECIWU NA DOKONANE ZGŁOSZENIE. 16

17 WYMAGANIA: Wykonawca powinien się wykazać co najmniej jedną realizacją o podobnym charakterze co zamówienie i wartością jak poniżej: Zadanie 1. Roboty budowlane: Zadanie 1 A. Rozbiórki 120 tyś Zadanie 1 B. Budowa alej parkowych pieszych o nawierzchni mineralnej typu Hanse Grand, roboty wykonane w obiektach zabytkowych i/lub w terenach przyrody chronionej tyś Zadanie 2. Mała architektura: Zadanie 2 A. ławki, kosze, stojaki na rowery, tablice informacyjne, 150 tyś Zadanie 2 B. Pergola 50 tyś Zadanie 2 C. Adaptacja trybun tyś Zadanie 3. Oświetlenie i monitoring Zadanie 3 A. Oświetlenie 400 tyś Zadanie 3 B. Monitoring 100 tyś Termin realizacji z możliwością przedłużenia ze względu na warunki pogodowe, terminy wykonania prac będą ustalone w harmonogramie robót jak zapisano w umowie (umowa wzór do przetargu), harmonogram będzie ściśle przestrzegany. TERMIN REALIZACJI: Zadanie 1, 2, 3 - do r. 17

18 Załącznik 1 do oferty wyszczególnienie poszczególnych zadań z podaniem wartości ich wykonania łącznej ceny za wykonie zadania: Zadanie: Wartość zadania brutto Zadanie 1. Roboty budowlane: Zadanie 1 A. Rozbiórki.. Zadanie 1 B. Budowa alej parkowych pieszych o nawierzchni mineralnej typu Hanse Grand Zadanie 2. Mała architektura:. Zadanie 2 A. ławki, kosze, stojaki na rowery, tablice informacyjne,. Zadanie 2 B. Pergola Zadanie 2 C. Trybuny Zadanie 3. Oświetlenie i monitoring... Zadanie 3 A. Oświetlenie. Zadanie 3 B. Monitoring Zamawiający zastrzega sobie prawo do wyboru realizacji poszczególnych zadań w zakresach : w zadaniu 2 A,B,C, w zadaniu 3 A,B do wyczerpania środków budżetowych przeznaczonych na realizacje zadań. Przy kalkulacji cenowej zadań do oferty, można posłużyć się zamieszczonymi w przetargu przedmiarami jednak Zamawiający nie wymaga wykazywania cen za poszczególne rodzaje robót umieszczone w przedmiarach na drukach przedmiaru. W ofercie należy podać wartość zadań: zadanie 1, zadania 1A, zadanie 1B, zadanie 2, zadanie 2 A, zadanie 2 B, zadanie 3, zadanie 3 A, zadanie 3 B brutto jak w powyższym załączniku nr 1 do oferty. Patrycja Zych
