KATALOG TECHNICZNY Z CENAMI OGRZEWANIE PŁASZCZYZNOWE I SYSTEM RUROWY PURMO 03/2018

Transkrypt

1 KTLOG TEHNIZNY Z ENMI OGRZEWNIE PŁSZZYZNOWE I SYSTEM RUROWY PURMO 03/8

2 SPIS TREŚI Ogrzewanie płaszczyznowe Systemy rurowe I. Wstęp...3 II. Systemy tradycyjne... 6 Rolljet - system mokry... 6 Noppjet - system mokry... 9 III. Systemy specjalne... 2 TS4 S - system suchy... 2 Railjet - system ścienny i sufitowy... 4 IV. Systemy renowacyjne... Klettjet R - z cienką wylewką... TS4 R - system suchy... 6 V. rmatura, akcesoria, automatyka... 8 Rozdzielacze do ogrzewania płaszczyznowego... 8 NOWOŚĆ NOWOŚĆ Układy mieszające...22 NOWOŚĆ System sterowania...24 NOWOŚĆ VI. System przemysłowy Faltjet Rozdzielacze przemysłowe...32 NOWOŚĆ VII. Elementy uniwersalne...34 I. LEVERFIT Radial... 4 Wstęp... 4 Rury...42 Złączki mosiężne...43 Złączki PPSU...47 Złączki skręcane Narzędzia... Technologia montażu...3 II. LEVERFIT xial...4 PREMIER 8 Wstęp...4 Rury... Złączki...6 Narzędzia...9 Technologia montażu... 6 III. Rozdzielacze NOWOŚĆ IV. kcesoria V. Formularze...6 Złączki...34 Szafki do rozdzielaczy...3 NOWOŚĆ Narzędzia VIII. Formularze...37 W niniejszym katalogu każda z pozycji ma przypisaną grupę. Wiąże się to z dostępnością towaru i czasem jego realizacji. GRUPY DOSTW: - towar dostępny w magazynie - towar dostępny w ciągu 2 tygodni - towar dostępny w ciągu 6 tygodni 2

3 WSTĘP OGRZEWNIE PŁSZZYZNOWE Idea systemu Ogrzewanie podłogowe jest najpopularniejszą formą ogrzewania płaszczyznowego (ogrzewanie ścienne i sufitowe spotyka się rzadziej). Zasada jego działania polega na wykorzystaniu zjawisk promieniowania (~70%) oraz przejmowania ciepła do kształtowania komfortu cieplnego w pomieszczeniach. W przypadku instalacji ogrzewania podłogowego powierzchnia podłogi oddaje ciepło zarówno do powietrza w pomieszczeniu, jak i do ścian oraz sufitu. Przekazywanie ciepła do powietrza odbywa się na drodze konwekcji, tzn. przez ruchy powietrza. Oddawanie ciepła otaczającym przegrodom odbywa się na drodze promieniowania. Te dwa sposoby przekazywania ciepła występują równocześnie. Proporcje pomiędzy nimi zależą w znacznym stopniu od geometrii budynku oraz ilości przegród zewnętrznych. Popularność ogrzewania podłogowego pośród innych systemów ogrzewania płaszczyznowego jest wynikiem prawie idealnego rozkładu temperatury w pomieszczeniu. Zalety systemu. Komfort cieplny Pomieszczenia, w których zastosowano ogrzewanie podłogowe, w przeciwieństwie do pomieszczeń ogrzewanych innymi systemami, charakteryzują się podwyższoną temperaturą powierzchni podłogi. Następstwem tego jest zmniejszony odpływ ciepła od stóp do powierzchni podłogi, odczuwalny szczególnie w przypadku podłóg ceramicznych. ieplej jest przy stopach, które są najbardziej wrażliwe na zimno, chłodniej przy głowie. Zwiększa to poczucie komfortu cieplnego.. Energooszczędność Ogrzewanie podłogowe działa przy znacznie niższych temperaturach czynnika grzejnego, niż inne systemy grzewcze. Dzięki temu jest energooszczędne. zęsto oprócz ciepła spalania w kotłach gazowych lub olejowych, można wykorzystać również inne rodzaje ciepła jak np. ciepło utajone wykorzystywane przez wysokosprawne kotły kondensacyjne. W wyniku pracy kotłów kondensacyjnych, pomp ciepła, uzyskuje się taką temperaturę grzewczą, która daje ogromne możliwości zastosowania ogrzewania podłogowego. Dodatkowo, ze względu na sposób przekazywania ciepła, w pomieszczeniu, gdzie zastosowano ogrzewanie podłogowe można obniżyć temperaturę o -2o (oszczędności sięgają 6% przy obniżeniu temperatury powietrza o o). Jest to niemożliwe w takim samym pomieszczeniu z innym systemem ogrzewania. Wynika to z faktu, że na temperaturę odczuwalną w pomieszczeniu składa się w 0% temperatura powietrza i w pozostałych 0% temperatura podłogi oraz średnia temperatura powierzchni otaczających (patrz: temperatura odczuwalna), podwyższona przez promieniowanie ciepłej podłogi.. Estetyka Ogrzewanie podłogowe to idealny wybór dla estetów i nieograniczone możliwości aranżacyjne pomieszczeń. rak bowiem jakichkolwiek widocznych elementów grzewczych - wszystko skrywa posadzka Rozkład temperatury w pomieszczeniu charakterystyczny dla różnych systemów ogrzewania:. Optymalny, teoretyczny rozkład temperatury 2. Ogrzewanie podłogowe 3. Ogrzewanie centralne z grzejnikami na ścianach zewnętrznych 4. Ogrzewanie sufitowe. Ogrzewanie centralne z grzejnikami na ścianach wewnętrznych 6. Ogrzewanie powietrzne 4 6 3

4 OGRZEWNIE PŁSZZYZNOWE WSTĘP D. Komfort dla alergików Przekazywane ciepła drogą promieniowania oznacza to, że ruch powietrza jest bardzo ograniczony, co gwarantuje mniejszą cyrkulację kurzu i mniejsze wysuszanie powietrza, co jest szczególnie ważne dla alergików. Zastosowanie ogrzewania podłogowego sprawia, że nie ma powierzchni, na której mógłby się zbierać i spiekać kurz. W pomieszczeniach z grzejnikami tradycyjnymi różnica temperatury pomiędzy powierzchnią grzejną a temperaturą powietrza sięga rzędu kilkudziesięciu stopni, co w rezultacie prowadzi do bardziej dynamicznego ruchu powietrza niż w przypadku podłogówki i wzmożonego przenoszenia się kurzu. E. Zakres zastosowania W Polsce w domach jednorodzinnych ogrzewanie podłogowe staje się coraz częściej wybieranym systemem grzewczym. Również w innych obiektach ten system ogrzewania okazał się najlepszym rozwiązaniem. Zapewnia on komfort cieplny w kościołach, halach sportowych i przemysłowych. W pomieszczeniach wysokich, ogrzewanych tradycyjnie, ogrzane powietrze wznosi się do góry i powoduje niepotrzebne straty. Ogrzewanie podłogowe dostarcza ciepło tam, gdzie jest ono najbardziej potrzebne. Na otwartych przestrzeniach jak np. na dziedzińcach, rampach, podjazdach a nawet na stadionach sportowych ogrzewanie podłogowe uniemożliwia utrzymywanie się śniegu i zapobiega oblodzeniu. W obiektach remontowanych ogrzewanie podłogowe pozwala zachować charakter wnętrz. Niewidoczna instalacja i optymalne warunki cieplno-wilgotnościowe idealnie sprawdzają się w obiektach zabytkowych, w których znajduje się wiele dzieł sztuki. Systemy ogrzewania ściennego i sufitowego mają bardzo szeroki zakres zastosowań. Doskonale sprawdzą się w zabytowych budynkach, w których cenne okładziny podłogowe nie pozwalają na zastosowanie ogrzewania podłogowego. Ogrzewanie ścienne i sufitowe znajduje zastosowanie przy pokryciu podłogi drewnem lub grubym dywanem o zbyt dużym oporze cieplnym dla ogrzewania podłogowego, ale również w przypadku, gdy ogrzewanie podłogowe nie jest w stanie samo pokryć zapotrzebowania na ciepło. W dzisiejszym budownictwie mogą być stosowane jako jedyne ogrzewanie pomieszczenia. Ogromną zaletą systemów ogrzewania płaszczyznowgo jest poprawa warunków komfortu cieplnego przez cały rok. o to znaczy? Wszystkie systemy oddające ciepło na drodze promieniowania mogą być użyte do chłodzenia pomieszczeń w okresie letnim, pod warunkiem zastosowania np rewersyjnej pompy ciepła. Rozwiązanie to jest wydajne energetycznie i ekonomiczne, gdyż pobór energii jest znacznie niższy niż w przypadku tradycyjnej klimatyzacji. Nie bez znaczenia jest także wygoda użytowaników. Przyjemne uczucie schłodzonego pomieszczenia uzyskuje się bez hałasu i przeciagów. F. Jakość i niezawodność Dotychczas wykonano wiele milionów metrów kwadratowych ogrzewania płaszczyznowego w systemie Purmo. Elementy systemu poddawano wielu próbom przy podwyższonych obciążeniach. Uzyskane efekty upoważniają nas, do udzielania -letniej gwarancji na kompletny system ogrzewania płaszczyznowego oraz 30-letniej gwarancji na rurę PexPenta. Jeżeli pomimo właściwej obsługi i prawidłowego wykonania instalacji, wystąpią uszzenia elementów systemu, to poniesiemy koszty wymiany uszzonych części, z uwzględnieniem demontażu i ponownego montażu. 4

5 WSTĘP OGRZEWNIE PŁSZZYZNOWE Sposoby układania pętli Spirala Spirala ze zintegrowaną strefą brzegową (przyścienną) Meander Podwójny meander Elementy systemu NOPPJET Rozstaw rur grzejnych Zużycie rur grzejnych [m/m ² ] Zużycie klipsów [/m ² ] * - Przy grubości jastrychu 6, cm Zużycie taśmy brzegowej [m/m ² ] Zużycie dodatku do jastrychu* [l/m ² ] Element łączący płyty w miejscu dylatacji [/m²] Element spinający płyty [/m²] Element mocujący rurę przebiegającą ukośnie [/m²] Warunki stosowania dylatacji Współczynnik rozszerzalności cieplnej jastrychu wynosi 0,02 mm/(mk). To znaczy, że płyta jastrychu o długości około 8 m na skutek nagrzania od 8 do temperatury 40 wydłuży się o 4 mm. To wydłużenie musi przejąć taśma brzegowa. Jeżeli pomieszczenie ma nietypowy kształt lub jest zbyt duże to płyta grzejna musi zostać dodatkowo zdylatowana przy pomocy profilu dylatacyjnego z pianką. Profil dylatacyjny musi zostać zamontowany, gdy: - powierzchnia płyty jastrychu przekracza 40 m ², - jedna z krawędzi płyty jest dłuższa niż 8 m, - stosunek długości krawędzi płyty jest większy niż 2:, - pomieszczenie ma złożony kształt np. L,T,. Uwaga: Profil dylatacyjny musi być zamontowany w każdym otworze drzwiowym. rak dylatacji w wymienionych przypadkach może doprowadzić do zniszczenia jastrychu, a nawet rur. Zalecane grubości warstw izolacji Przypadek RλD [m 2 K/W] Grubość Ilość warstw Izolacja 0,7 3 Rolljet Noppjet Styropian EPS 0-038,2 2 Rolljet 2 Styropian EPS Noppjet Styropian EPS ,62 74 Faltjet Rolljet 2 Styropian EPS Noppjet Styropian EPS D 2,86 74 Faltjet Rolljet 2 Styropian EPS Noppjet Styropian EPS

6 OGRZEWNIE PŁSZZYZNOWE SYSTEMY TRDYYJNE Rolljet - system mokry Rolljet Dla rur o średnicach 4, 6, 7 i mm Najszybszy montaż przy dowolnej geometrii pomieszczenia i dowolnym odstępie między rurami. Rolljet + izolacja 2. Rura 3. 3d-klips 4. Wylewka. Podłoga Odpowiedni rodzaj i grubość izolacji termicznej dla każdego zastosowania Możliwość wykorzystania wszystkich pozostałych po docinaniu fragmentów izolacji, co ogranicza odpadków i koszty materiałów w ie Izolacje Rolljet pokryta folią z siatką kotwiącą i podziałką Płyta styropianowa EPS 80 - gr. mm Płyta styropianowa EPS 80 - gr. 2 mm Płyta styropianowa EPS 0 - gr. 2 mm Płyta styropianowa EPS 0 - gr. 3 mm Płyta styropianowa EPST, d - gr. 27/2 mm Płyta styropianowa EPST, d - gr. 38/3 mm Płyta styropianowa EPS 0-0,36 - gr. 2 mm Płyta styropianowa EPS 0-0,36 - gr. 30 mm 00x000 00x00 00x00 00x x00 00x x00 00x000 FM000P0 FM0P0 FM00P0 FM P0 FM42700P0 FM P0 FM0P0 FM30000P m² 9,60 2,40 23,0 28,30 23,0 28,30 30,80 34,40 Flatjet dla obciążeń do 00 kg/m² Płyta styropianowa EPS pokryta folią z siatką kotwiącą i podziałką - gr. 0 mm 00x00 FMF00000P0 m² 3,40 Rury z barierą antydyfuyjną EVOH Rura PEXPENT PE-Xc do instalacji ogrzewania/chłodzenia płaszczyznowego i instalacji grzejnikowych, parametry pracy: temp. 90 (tmax ), ciśnienie 6 bar, dostarczana w zwojach 6x2 6x2 6x2 7x2 7x2 7x2 x2 x2 x2 FX600 FX FX FX700 FX FX FX00 FX24000 FX paleta m 4,2 4,2 4,2 4,0 4,0 4,0 6,00 6,00 6,00 Rura Objektline PE-RT do instalacji ogrzewania/chłodzenia płaszczyznowego i niskotemperaturowych instalacji grzejnikowych, parametry pracy: temp. 70, ciśnienie 6 bar, dostarczana w zwojach 7x2 7x2 7x2 x2 x2 x2 FPT37G0 FPT37240G0 FPT37600G0 FPT3G0 FPT3240G0 FPT3600G paleta m 3,90 3,90 3,90 4,8 4,8 4,8 6 eny netto PLN bez podatku VT

7 SYSTEMY TRDYYJNE Rolljet - system mokry OGRZEWNIE PŁSZZYZNOWE w ie Rury wielowarstwowe Rura LEVERFIT PE-RT/L/PE-RT do instalacji grzewczych i wodociągowych; parametry pracy, Tmax = 9 (T = 70 przy ciśnieniu bar) dostarczana w zwojach 6x2 6x2 x2 FR60RTRWS FR6600RTRWS FR0RTRWS paleta m m m 4,8 4,8 7,90 kcesoria Klipsy * w magazynkach po 30 FMLIP300P , *niekompatybilne z 3D - takerem 3D-Klipsy do takera 3D do rur 4-7 mm do rury mm FMLI7P40000 FMLIP ,8 0,22 Taśma klejąca do łączenia styków płyt poziomej izolacji termicznej 7 FOTHEF022PP0 66 2,30 Dodatek (plastyfikator) do jastrychu nadaje się do wszystkich jastrychów cementowych i anhydrytowych, zmniejsza zużycie wody zarobowej, poprawia przewodność cieplną jastrychu grzewczego, zużycie 0, l/m² dla jastrychu o grubości FSDDIF mm (, 2,0 l/m³ mieszanki) FSDDIF007PP0 litr 3,30, Prowadnica rury przy rozdzielaczu - kolanko 4-7 FWMPP FWMPP ,90 7,40 Taśma izolacyjna PE Taśma izolacyjna PE o gr. 4 mm WLG 04 - do izolowania rur NOWOŚĆ 00 x 68 FSOTHEF020 2 m,90 eny netto PLN bez podatku VT 7

8 OGRZEWNIE PŁSZZYZNOWE SYSTEMY TRDYYJNE Rolljet - system mokry w ie Elementy dylatacyjne Taśma izolacyjna brzegowa z folią 8x60 FOTHEF02P0 30 m 2,30 Taśma izolacyjna do profilu dylatacyjnego 8x0x00 FSOTHEF0077P0 2 m 3, Profil dylatacyjny z tworzywa sztucznego 00 FSOTHEF m,0 Element ochraniający - rurka PESZEL o długości 40 cm 400 FSOTHEF ,40 Narzędzia Taker dla 3D-Klipsów 4- mm FMTOOLP ,80 Prowadnica do takera Isojet prowadnica do 3D-Takera umożliwiająca montaż taśmy izolacyjnej Isojet na rurach ogrzewania podłogowego (zabezpieczenie przed przegrzewaniem podłogi w miejscu montażu rozdzielacza obiegów grzewczych) NOWOŚĆ FMTOOLP2900 9,00 Rozwijacz metalowy do taśmy klejącej FMOTHE00P ,70 8 eny netto PLN bez podatku VT

9 SYSTEMY TRDYYJNE Noppjet - system mokry OGRZEWNIE PŁSZZYZNOWE Noppjet Prosty i symetryczny układ zapewnia równomierną temperaturę podłogi System idealny do wylewek płynnych (np. anhydrytowych) dzięki wypustkom zmniejsza wylewki o -30% Umożliwia prosty montaż rur o średnicach 4-7 mm nawet przez jedną osobę zarna folia zabezpiecza styropian przed kruszeniem oraz wsiąkaniem wody z wylewki. Noppjet + izolacja 2. Rura 3. Wylewka 4. Pokrycie podłogi w ie Izolacje Noppjet - płyta styropianowa EPS 0-03 z wypustkami dla rur 4-7 dla obciążeń do 6000 kg/m² - gr. mm 0x800 FLD ,6 m² 72,70 Element łączący płyty Noppjet w miejscu dylatacji (bez izolacji) x0 FLDOOF ,30 Element spinający płyty Noppjet (bez izolacji) 0x0 FLONF0900,00 Element mocujący rurę przebiegającą ukośnie 0x0 FLDIGF ,0 eny netto PLN bez podatku VT 9

10 OGRZEWNIE PŁSZZYZNOWE SYSTEMY TRDYYJNE Noppjet - system mokry w ie Rury z barierą antydyfuzyjną EVOH Rura PEXPENT PE-Xc do instalacji ogrzewania/chłodzenia płaszczyznowego i instalacji grzejnikowych, parametry pracy: temp. 90 (Tmax ), ciśnienie 6 bar, dostarczana w zwojach 6x2 6x2 6x2 7x2 7x2 7x2 FX600 FX FX FX700 FX FX paleta m 4,2 4,2 4,2 4,0 4,0 4,0 Rura Objektline PE-RT do instalacji ogrzewania/chłodzenia płaszczyznowego i niskotemperaturowych instalacji grzejnikowych, parametry pracy: temp. 70, ciśnienie 6 bar, 7x2 7x2 7x2 FPT37G0 FPT37240G0 FPT37600G paleta m 3,90 3,90 3,90 dostarczana w zwojach Rury wielowarstowe Rura LEVERFIT PE-RT/L/PE-RT do instalacji grzewczych i wodociągowych; parametry pracy, Tmax = 9 (T = 70 przy ciśnieniu bar) 6X2 6x2 FR60RTRWS FR6600RTRWS paleta m m 4,8 4,8 dostarczana w zwojach kcesoria Dodatek (plastyfikator) do jastrychu nadaje się do wszystkich jastrychów cementowych i anhydrytowych, zmniejsza zużycie wody zarobowej, poprawia przewodność cieplną jastrychu grzewczego, zużycie 0, l/m² dla jastrychu o grubości FSDDIF mm (, 2,0 l/m³ mieszanki) FSDDIF007PP0 litr 3,30, Prowadnica rury przy rozdzielaczu - kolanko 4-7 FWMPP FWMPP ,90 7,40 eny netto PLN bez podatku VT

11 SYSTEMY TRDYYJNE Noppjet - system mokry OGRZEWNIE PŁSZZYZNOWE w ie Elementy dylatacyjne Taśma izolacyjna brzegowa z folią 8x60 FOTHEF02P0 30 m 2,30 Taśma izolacyjna do profilu dylatacyjnego 8x0x00 FSOTHEF0077P0 2 m 3, Profil dylatacyjny z tworzywa sztucznego 00 FSOTHEF m,0 Element ochraniający - rurka PESZEL o długości 40 cm 400 FSOTHEF ,40 eny netto PLN bez podatku VT

12 OGRZEWNIE PŁSZZYZNOWE SYSTEMY SPEJLNE TS4 S - system suchy TS4 S Dla rur z wkładką aluminiową o średnicy 4 mm Łączna grubość systemu to tylko 0 mm Dla płyt suchego jastrychu Lepsze mocowanie rury dzięki specjalnym profilom z blachy. Płyta z kanalikami ze styropianu EPS 0 o grubości 2 mm do montażu rury 2. Profile stalowe Omega o długości 00 mm 3. Rura Purmo PE-RT/l/PE-RT 4x2 mm 4. PE-folia (opcjonalnie) 0, mm grubości (w pomieszczeniach mokrych). Suchy jastrych (np. rio Knauf, Fermacell, itp.) 6. Podłoga Niewielki ciężar - system dedykowany do stropów lekkich Równomierna temperatura podłogi w ie Izolacje Profilowana styropianowa płyta systemowa EPS 0 z kanałami dla obciążeń do 300 kg/m² 0x70x2 FN ,2 m² 60,00 Gładka styropianowa płyta EPS 0 kanały trzeba wyciąć za pomocą wycinarki, dla obciążeń do 300 kg/m² 00x00x2 FUINSUPS3000 m² 26,00 Profilowana blacha ocynkowana przytrzymująca rurę w kanałach dla rur 4x2 00 FNG ,60 Folia PE 0, mm do ułożenia pod warstwą suchego jastrychu 4000x00 FN00000P m² 4,70 2 eny netto PLN bez podatku VT

13 SYSTEMY SPEJLNE TS4 S - system suchy OGRZEWNIE PŁSZZYZNOWE w ie Rury wielowarstwowe Rura PE-RT/L/PE-RT 4x2 mm do instalacji grzewczych; parametry pracy: temperatura 70 (maksymalnie 9 dla instalacji grzewczych), ciśnienie 6 bar, 4x2 FDPT m,0 dostarczana w zwojach Elementy dylatacyjne Taśma izolacyjna brzegowa z folią 8x60 FOTHEF02P0 30 m 2,30 Narzędzia Elektryczny nóż do wycinania kanałów 230 V do systemu suchego FN00000P ,00 Ostrze do noża j.w. FN00000P ,00 Uwaga: trzeba zamówić oba elementy eny netto PLN bez podatku VT 3

14 OGRZEWNIE PŁSZZYZNOWE SYSTEMY SPEJLNE Railjet - system ścienny i sufitowy 3 2 Railjet Dla rur o średnicach 4 i 6 mm Idealny dla budynków nowych i remontowanych System mokry dla wszystkich rodzajów tynków. Listwa Railjet 2. Rura 3. Warstwa tynku Łączna grubość systemu z listwą, rurą i tynkiem to 30 mm System łączenia listew na zatrzask w ie Rury z barierą antydyfuzyjną EVOH Rura PEXPENT PE-Xc do instalacji ogrzewania/chłodzenia płaszczyznowego i instalacji grzejnikowych, parametry pracy: temp. 90 (tmax ), ciśnienie 6 bar, dostarczana w zwojach 4x2 4x2 4x2 FX400 FX FX paleta m 4,00 4,00 4,00 Rury wielowarstwowe Rura PE-RT/L/PE-RT do instalacji grzewczych; parametry pracy, temperatura 70, ciśnienie 6 bar, Rura LEVERFIT PE-RT/L/PE-RT do instalacji grzewczych i wodociągowych; parametry pracy, Tmax = 9 (T = 70 przy ciśnieniu bar) dostarczana w zwojach 4x2 6X2 6x2 FDPT FR60RTRWS FR6600RTRWS paleta m m m,0 4,8 4,8 kcesoria Railjet - listwa do montażu rury łączona na zatrzask dla rur 4-7 0x40 F9IP ,00 Uchwyt do rur pojedynczy z tworzywa 8x90 FZT00F308P0 0,00 Uchwyt do rur podwójny z tworzywa 9x90 FZT00F3086P0 0, Prowadnica rury przy rozdzielaczu - kolanko 4-7 FWMPP FWMPP ,90 7,40 4 eny netto PLN bez podatku VT

15 SYSTEMY RENOWYJNE Klettjet R - system z cienką wylewką OGRZEWNIE PŁSZZYZNOWE Klettjet R Montaż samoprzylepnej maty, wykonanej z folii PE i tkaniny przyczepnej dla rur z rzepem, o grubości tylko 6 mm bezpośrednio do istniejącego podłoża (podłogi). Folia PE stanowi również warstwę tłumiącą hałas o 8 d Dla rur z rzepem w średnicy 6 mm ałkowita grubość systemu z wykończeniem podłogi w zależności od jakości i grubości wylewki anhydrytowej to tylko 40 mm* ardzo szybki montaż i dopasowanie do każdej geometrii pomieszczenia przy dowolnym rozstawie rur Innowacyjny i o wiele szybszy od tradycyjnego system montażu rur owniętych rzepem - nie stosuje się klipsów i narzędzi Łatwość montażu umożliwia wykonanie systemu nawet przez jedną osobę - wystarczy zastosować rozwijacz do rur do 3 razy krótszy czas ogrzania podłogi niż w systemie tradycyjnym ze względu na cienką wylewkę anhydrytową NOWOŚĆ 2. Rura z rzepem 2. Mata Klettjet R y w ie Izolacje Mata Klettjet R z tkaniną Samoprzylepna mata PE o grubości 6 mm, pokryta warstwą tkaniny mocującej rurę z rzepem, dostarczana w rolkach, redukcja natężenia hałasu 8 d, WLG 040, Euroklasa E 00x000 FFKP m² 60,00 Rury z barierą antydyfuzyjną EVOH Rura PEXPENT PE-Xc z rzepem do instalacji ogrzewania/chłodzenia płaszczyznowego i instalacji grzejnikowych, parametry pracy: temp. 90 (Tmax ), ciśnienie 6 bar, 6x2 6x2 6x2 FF3XK600 FF3XK FF3XK paleta m,,, dostarczana w zwojach Rury wielowarstwowe Rura PE-RT/L/PE-RT z rzepem do instalacji grzewczych; parametry pracy: temperatura 70 (maksymalnie 9 dla instalacji grzewczych), ciśnienie 6 bar dostarczana w zwojach 6x2 6x2 6x2 FF3PTK600 FF3PTK FF3PTK paleta m 6, 6, 6, kcesoria Prowadnica rury przy rozdzielaczu - kolanko 4-7 FWMPP FWMPP ,90 7,40 * grubość wylewki anhydrytowej należy skonsultować z producentem eny netto PLN bez podatku VT

16 OGRZEWNIE PŁSZZYZNOWE SYSTEMY RENOWYJNE TS4 R - system suchy NOWOŚĆ TS4 R Montaż systemu bezpośrednio na istniejącym podłożu (podłodze) lub na izolacji termicznej, dzięki czemu instalacja może służyć do ogrzewania i chłodzenia budynków nowych lub po renowacji Możliwość bezpośredniego położenia parkietu pływającego lub przyklejenia płytek (przy zastosowaniu systemowej maty podładowej) ałkowita grubość systemu z wykończeniem podłogi to tylko 3 mm Do 3 razy krótszy czas ogrzania podłogi niż w systemie tradycyjnym z uwagi na brak wylewki Dla rury 4 mm z wkładką aluminiową Płyty systemowe wykonane z twardego styropianu EPS 240 o grubości 7mm, pokryte fabrycznie blachą aluminiową z kanalikami do montażu rur w rozstawie 2 mm y w ie Rury z barierą antydyfuzyjną EVOH Płyta systemowa profilowana TS4 R Płyta systemowa ze styropianu EPS 240 z kanalikami, grubość 7 mm, pokryta fabrycznie blachą aluminiową o grubości 0,2 mm, która zapewnia równomierną dystrybucję ciepła, przystosowana do montażu rur PE-RT/L/PE-RT 4x2 mm z rostawem 2 i mm. 0x70 FN ,0 paleta m² 229,00 Płyta systemowa kombi TS4 R Płyta systemowa ze styropianu EPS 240, grubość 7 mm, zawierająca 3 rzędy elementów z łukiem do zawrócenia trasy rur (800x70 mm) oraz 2 rzędy elementów gładkich uzupełniających (400x70 mm) przy podejściu do rozdzielacza. 0x70 FNT , paleta m² 99,00 Płyta systemowa nośna TS4 R Płyta systemowa nośna prasowana, grubość mm, wykonana z włókniny aluminiowej o dużej wytrzymałości na ściskanie, wysoki współczynnik przewodzenia ciepła 0,2 W/m K, redukcja natężenia hałasu 4 d (w połączeniu z płytami TS4 R). 0x600 FNWSTG000FL00 6,9 paleta m² 229,00 Rury wielowarstwowe Rura PE-RT/L/PE-RT 4x2 mm do instalacji grzewczych; parametry pracy: temperatura 70 (maksymalnie 9 dla instalacji grzewczych), ciśnienie 6 bar, 4x2 FDPT m,0 dostarczana w zwojach 6 eny netto PLN bez podatku VT

17 SYSTEMY RENOWYJNE TS4 R - system suchy OGRZEWNIE PŁSZZYZNOWE y w ie kcesoria Klej systemowy TS4 R Klej akrylowy w dyspersji wodnej o trwałych właściwościach klejących, służy do montażu płyty systemowej nośnej lub grubego parkietu do płyty profilowanej i gładkiej, zużycie od 80 do 0 g/m², Zużycie: wiadro na od 2 do 62 m² w zależności od grubości warstwy FNW0ULOND000 kg 8,90 Warstwa wyrównująca systemowa TS4 R Granulat wytwarzany z poliuretanu i ekspandowanego szkła związanych po dodaniu żywicy, służy do wyrównania podłoża przed montażem systemu, nie zawiera wody i cementu, grubość warstwy od do 0 mm, możliwość chodzenia po 3-4 h, pełne obciążenie po 2 h, zużycie worek na m² przy grubości warstwy mm. Taśma systemowa TS4 R Taśma samoprzylepna służaca do łączenia krawędzi sąsiadujących ze sobą systemowych płyt nośnych FNWPUSWELL000 0 l 6,90 000x FNWSTGFK00 m 9,00 Profil brzegowy systemowy TS4 R Profil z MDF i włókna drzewnego układany po obwodzie pomieszczenia, służy do oddzielenia płyt systemowych od przegród budowlanych. 00x4x7 FNW0RHOTD700 9,00 Narzędzia Elektryczny nóż do wycinania kanałów 230 V do systemu suchego FN00000P ,00 Ostrze do noża j.w. FN00000P ,00 Uwaga: trzeba zamówić oba elementy eny netto PLN bez podatku VT 7

18 OGRZEWNIE PŁSZZYZNOWE RMTUR, KESORI, UTOMTYK Rozdzielacze do ogrzewania płaszczyznowego w ie Rozdzielacze PREMIUM LINE ze stali nierdzewnej o profilu kwadratowym 40x40 mm, z pełnym wyposażeniem, fabrycznie zmontowane i poddane powietrznej próbie szczelności przy ciśnieniu bar, w opakowaniu są dodatkowo: plastikowe plakietki do u sekcji, kołki montażowe, instrukcja w języku polskim NOWOŚĆ w komplecie: - Wskaźniki przepływu 0-6 l/min z funkcją blokady i pamięci nastawy wstępnej oraz możliwością oczyszczenia zabrudzonej fiolki - Wkładki termostatyczne przystosowane do montażu głowic termoelektrycznych z podłączeniem M30x, - Śrubunek podłączeniowy z uszczelnieniem płaskim - Korek zaślepiający - utomatyczny odpowietrznik oraz zawór spustowy - Króćce przyłączeniowe z rozstawem 0 mm dla złączek z eurostożkiem i gwintem 3/4" - Stalowe uchwyty montażowe z wkładkami tłumiącymi drgania 2 obiegi 3 obiegi 4 obiegi obiegów 6 obiegów 7 obiegów 8 obiegów 9 obiegów obiegów obiegów 2 obiegów 3x36x90 23x36x90 303x36x90 33x36x90 403x36x90 43x36x90 03x36x90 3x36x90 603x36x90 63x36x90 703x36x90 FWMSST024042P0 FWMSST034042P0 FWMSST044042P0 FWMSST04042P0 FWMSST064042P0 FWMSST074042P0 FWMSST084042P0 FWMSST094042P0 FWMSST4042P0 FWMSST4042P0 FWMSST24042P0 429,00 09,00 99,00 679,00 779,00 879,00 979,00 069,00 69,00 269,00 39,00 Ilość obiegów Wymiar L eny netto PLN bez podatku VT

19 RMTUR, KESORI, UTOMTYK Rozdzielacze do ogrzewania płaszczyznowego OGRZEWNIE PŁSZZYZNOWE w ie Rozdzielacze OJET LINE ze stali nierdzewnej o profilu kwadratowym 40x40 mm, z pełnym wyposażeniem, niezmontowane, poddane powietrznej próbie szczelności przy ciśnieniu bar, w opakowaniu są dodatkowo: kołki montażowe, instrukcja w języku polskim NOWOŚĆ w komplecie: - Wskaźniki przepływu 0-4 l/min z funkcją blokady i pamięci nastawy wstępnej - Wkładki termostatyczne przystosowane do montażu głowic termoelektrycznych z podłączeniem M30x, - Śrubunek podłączeniowy z uszczelnieniem płaskim - Zespolony ręczny zestaw odpowietrzająco-spustowy - Króćce przyłączeniowe z rozstawem 0 mm dla złączek z eurostożkiem i gwintem 3/4" - Uchwyty montażowe z tworzywa 2 obiegi 3 obiegi 4 obiegi obiegów 6 obiegów 7 obiegów 8 obiegów 9 obiegów obiegów obiegów 2 obiegów 80x37x92 230x37x92 280x37x92 330x37x92 380x37x92 430x37x92 480x37x92 30x37x92 80x37x92 630x37x92 680x37x92 FWMSST02402P0 FWMSST03402P0 FWMSST04402P0 FWMSST0402P0 FWMSST06402P0 FWMSST07402P0 FWMSST08402P0 FWMSST09402P0 FWMSST402P0 FWMSST402P0 FWMSST2402P0 39,00 439,00 29,00 69,00 79,00 89,00 99,00 009,00 9,00 9,00 299,00 Ilość obiegów Wymiar L eny netto PLN bez podatku VT 9

20 OGRZEWNIE PŁSZZYZNOWE RMTUR, KESORI, UTOMTYK Rozdzielacze do ogrzewania płaszczyznowego w ie Rozdzielacze INVEST mosiężne niklowane o profilu z gwintem wewnętrznym, fabrycznie zmontowane, poddane powietrznej próbie szczelności przy ciśnieniu bar, w opakowaniu jest instrukcja w języku polskim NOWOŚĆ w komplecie: - wskaźniki przepływu 0-4 l/min z funkcją pamięci nastawy wstępnej, - wkładki zaworowe przystosowane do montażu głowic termoelektrycznych z adapterem M30x, - belki wyposażone w 2 korki zaślepiające - króćce przyłączeniowe z eurostożkiem i gwintem ¾ - uchwyty montażowe z tworzywa sztucznego z funkcją szybkiego montażu/demontażu UWG: * po zamontowaniu zaworów odpowietrzająco-spustowych i zaworów kulowych szerokość rozdzielacza zwiększy się o 6 mm 2 obiegi 3 obiegi 4 obiegi obiegów 6 obiegów 7 obiegów 8 obiegów 9 obiegów obiegów obiegów 2 obiegów 4*x3x9 64*x3x9 24*x3x9 264*x3x9 34*x3x9 364*x3x9 44*x3x9 464*x3x9 4*x3x9 64*x3x9 64*x3x9 FWMRNT P0 FWMRNT P0 FWMRNT P0 FWMRNT040300P0 FWMRNT P0 FWMRNT P0 FWMRNT P0 FWMRNT P0 FWMRNT40300P0 FWMRNT40300P0 FWMRNT240300P0 kpl. 279,00 379,00 479,00 69,00 69,00 749,00 849,00 939,00 39,00 29,00 29,00 Ilość obiegów Wymiar M Wymiar L eny netto PLN bez podatku VT

21 RMTUR, KESORI, UTOMTYK Rozdzielacze do ogrzewania płaszczyznowego OGRZEWNIE PŁSZZYZNOWE w ie kcesoria do rozdzielaczy Zawory odpowietrzająco-spustowe INVEST - zawory odpowietrzająco-spustowe zespolone mosiężne niklowane z gwintem zewnętrznym GZ"x 9 mm FWMDN000O440P0 kpl. 99,00 Zawory spustowe INVEST - zawory spustowe mosiężne niklowane z gwintem zewnętrznym GZ"x 9 mm FWMDN000OP0 kpl. 69,00 Zawory kulowe INVEST - zawory kulowe mosiężne niklowane z gwintem wewnętrznym oraz dodatkowym nyplem z ruchomą nakrętką GZ"-GW" x 97 mm FWMVNF34O440P0 kpl. 29,00 Zawory kulowe proste - zawory kulowe mosiężne niklowane GZ - GW" FFJMVNP44F44H0 "-" x 8 mm kpl. 89,00 Zawory kulowe proste z termometrami - zawory kulowe mosiężne niklowane - 2 termometry w komplecie GZ"-GW" FFJMTNP44F44H0 "-" x 8 mm kpl. 39,00 Zawory kulowe kątowe - zawory kulowe mosiężne niklowane - zawór zasilający z przedłużką GZ"-GW" x mm FFJMVNP44F44V0 kpl. 49,00 Dodatkowy obieg rozdzielacza - elementy umożliwiające przedłużenie belki rozdzielacza o obwód grzewczy - belka mosiężna niklowana " zasilająca ze wskaźnikiem przepływu, powrotna z zaworem termostatycznym GZ"-GW" x 90 mm FWMSST04040 kpl. 29,00 * eny katalogowe powyższych akcesoriów dotyczą całego opakowania (2 elementów) eny netto PLN bez podatku VT 2

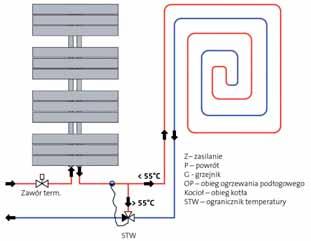

22 OGRZEWNIE PŁSZZYZNOWE RMTUR, KESORI, UTOMTYK Układy mieszające w ie Elementy automatyki - układy mieszające i zawory Zestawy mieszające Purmo pasują do rozdzielaczy GZ" lub GW". Zapewniają właściwe parametry wody zasilającej obiegi ogrzewania podłogowego (np. 4/3 ) przy wyższych parametrach instalacji grzewczej (np. 70/ ). Zestawy mieszające Purmo są zmontowane przed zapakowaniem. NOWOŚĆ Zestaw mieszający Tempo fix eco 2 W komplecie: - elektroniczna pompa Grundfos UPM3 2/0 - zawór mieszający z by-passem - głowica termostatyczna z ogranicznikiem do nastawiania temperatury zasilania - termostat zabezpieczający przed przekroczeniem maksymalnej temperatury zasilania - automatyczny odpowietrznik - termometr na zasilaniu - wkręcane gniazdo z tuleją zanurzeniową do czujnika temperatury zasilania - dodatkowy komplet śrubunków z oringiem ułatwiający montaż układu mieszającego na rozdzielaczu FW3MTFVT6300 kpl. 749,00 22 eny netto PLN bez podatku VT

23 RMTUR, KESORI, UTOMTYK Układy mieszające OGRZEWNIE PŁSZZYZNOWE w ie Elementy automatyki - układy mieszające i zawory NOWOŚĆ Mały zestaw mieszający z pompą elektroniczną do bezpośredniego podłączenia jednego lub dwóch* obwodów ogrzewania podłogowego do instalacji c.o. (nie wymaga rozdzielacza) W komplecie: - pompa elektroniczna - zawór mieszający z regulacją przepływu - głowica termoelektryczna 230 V - odpowietrznik * aby podłączyć 2 obwody należy zastosować 2 rozgałęzienia FW3MTFP kpl. 649,00 Rozgałęzienie do małego zestawu mieszającego umożliwia podłączenie 2 obwodów ogrzewania podłogowego (aby podłączyć 2 obwody należy zastosować 2 rozgałęzienia) ¾ FW3MO0P0473P0 9,00 Szafka do małego zestawu mieszającego wykonana ze stali ocynkowanej malowanej proszkowo, regulowana głębokość -60 mm 400 x 300 x -60 FWFS0D ,00 eny netto PLN bez podatku VT 23

24 OGRZEWNIE PŁSZZYZNOWE RMTUR, KESORI, UTOMTYK System sterowania w ie Elementy automatyki - zestaw przyłączeniowy Zestaw Tempo VT Możliwość szeregowego połączenia grzejnika (np. łazienkowego) z ogrzewaniem podłogowym do m 2 - regulacja grzejnika i ogrzewania podłogowego jedną głowicą termostatyczną - ograniczenie temperatury zasilania ogrzewania podłogowego do o - by-pass odcinający obieg ogrzewania podłogowego przy przekroczeniu limitu temperatury wody o - jedna nastawa hydrauliczna razem dla grzejnika i ogrzewania podłogowego Zestaw przyłączeniowy Tempo VT biały Zestaw przyłączeniowy Tempo VT chrom Głowica do zestawu Tempo VT biała Głowica do zestawu Tempo VT chrom FSOTHEF8000 FSOTHEF8VHRO FSONTF8300 FSONTF840VHRO 806,40 840,00 4, 222,90 24 eny netto PLN bez podatku VT

25 RMTUR, KESORI, UTOMTYK System sterowania OGRZEWNIE PŁSZZYZNOWE w ie Elementy automatyki przewodowej Termostat Tempo asic 230 V Regulator elektroniczny dwupunktowy FW3RWRFENH00 0,80 Termostat Tempo omfort 230 V Termostat Tempo omfort 24 V Regulator elektroniczny PI, obniżenie nocne, tryb ogrzewania i chłodzenia, współpraca z Tempo Touch echy wspólne: czujnik temp. powietrza, montaż w puszce podtynkowej dioda LED do sygnalizacji trybu pracy, dokładność pomiaru 0, FW3RWRFEFN00 FW0RWRFEFN00 34,40 34,40 Termostat Tempo Digital 230 V Termostat Tempo Digital 24 V Regulator elektroniczny PI, z wyświetlaczem LD Funkcje jak Tempo omfort oraz dodatkowo: - możliwość podłączenia czujnika temperatury podłogi - 3 możliwości regulacji: temperatury powietrza w pomieszczeniu; temperatury powietrza w pomieszczeniu i ograniczenie temperatury podłogi (min/max), regulacja temperatury podłogi FW3RWRFDVN0300 FW0RWRFDVN ,00 27,00 Termostat Tempo Touch 230 V FW3RWPFT3000 Termostat Tempo Touch 24 V FW0RWPFT3000 Programator przewodowy / regulator eletroniczny PI Funkcje jak Digital, ale dodatkowo: kolorowy, dotykowy wyświetlacz TFT, graficzne, intuicyjne menu, możliwość podłączenia czujnika wilgotności (instalacje grzania/ chłodzenia), możliwość programowania w 3 róznych strefach czasowych, komunikacja z maksymalnie listwą automatyki i 2 termostatami (max 6 w strefie lub ), inteligentne sterowanie temp., program tygodniowy i urlopowy, możliwość sterowania Tempo omfort i Digital 799,00 799,00 Listwa automatyki Tempo onnect 6M 230 V z modułem wyłączającym pompę do niezależnej regulacji temperatury w poszczególnych pomieszczeniach, współpracuje z maksymalnie 6 termostatami pokojowymi i 24 głowicami termoelektrycznymi (maksymalnie 4 głowice na strefę) FW3RWDM0603P00 406,60 Listwa automatyki Tempo onnect 6M 24 V z modułem wyłączającym pompę i transformatorem j.w. lecz maksymalnie 8 głowic termoelektrycznych FW0RWDM0603P00 638,40 Moduł rozszerzający Tempo onnect 6S 230 V Do podłączenia kolejnych 6 termostatów FW3RWDS060P00 336,00 Moduł grzewczo-chłodzący Tempo ool 230 V Możliwość podłączenia i sterowania urządzeń grzewczych i chłodzących Współpracuje z listwą nadrzędną FW3RWDS060P00 FW3RWDS ,00 eny netto PLN bez podatku VT 2

26 OGRZEWNIE PŁSZZYZNOWE RMTUR, KESORI, UTOMTYK System sterowania NOWOŚĆ Tempo E3 Zdalne sterowanie systemem poprzez aplikację LEVERTOUH na smartfon, tablet (ios i ndroid) lub komputer (przeglądarka) System pozwala sterować instalacją ogrzewania i chłodzenia podłogowego oraz grzejnikami płytowymi, a także grzejnikami, matami lub dowolnymi urządzeniami elektrycznymi* Użytkownik zarządza systemem poprzez sterownik centralny Tempo Touch E3 bezpośrednio w budynku lub zdalnie po podłączeniu go do sieci Wi-Fi i internetu * przed podłączeniem urządzeń elektrycznych należy przeczytać instrukcję lub skontaktować się z działem technicznym w ie Elementy automatyki bezprzewodowej (radiowej) entralny sterownik Tempo Touch E3, zasilanie 230 V kolorowy dotykowy wyświetlacz z intuicyjnym menu, wiele wersji językowych (w tym Polska), wbudowany moduł Wi-Fi do połączenia z routerem, zdalny dostęp przez aplikację LEVERTOUH na smartfonie i tablecie lub komputer i stronę internetową, zarządzanie systemem ogrzewania i chłodzenia płaszczyznowego, grzejnikami oraz urządzeniami elektrycznymi 230 V, możliwość kontroli do 2 różnych urządzeń (termostatów, głowic, odbiorników - szczegóły w instrukcji), komunikacja bezprzewodowa 868 MHz (dwukierunkowa) z innymi urządzeniami, montaż podtynkowy lub w stojaku na półce, podtrzymanie ustawień dzięki wbudowanej baterii, update oprogramowania przez kartę pamięci SD. FW3R8PST9V0S0 490,00 Termostat pokojowy Tempo Digital E3, zasilanie baterie 2x współpraca z Tempo Touch E3 i aplikacją LEVERTOUH, komunikacja bezprzewodowa 868 MHz (dwukierunkowa), regulator elektroniczny PI, wyświetlacz LD z podświetleniem Funkcje jak Tempo nalog E3 oraz dodatkowo: - możliwość podłączenia czujnika temperatury podłogi - 3 możliwości regulacji: temperatury powietrza w pomieszczeniu; temperatury powietrza w pomieszczeniu i ograniczenie temperatury podłogi (min/max), regulacja temperatury podłogi FWR2RSDVN ,00 Termostat pokojowy Tempo nalog E3, zasilanie baterie 2x współpraca z Tempo Touch E3 i aplikacją LEVERTOUH, komunikacja bezprzewodowa 868 MHz (dwukierunkowa), regulator elektroniczny PI, obniżenie nocne, tryb ogrzewania i chłodzenia, czujnik temp. powietrza (dokładność pomiaru 0, ), zakres regulacji -30, dioda LED do sygnalizacji trybu pracy, do montażu na ścianie lub postawienia na stole FWR2RSEFN00 230,00 Elektroniczny termostat grzejnikowy Tempo TH E3, zasilanie baterie 2x współpraca z Tempo Touch E3 i aplikacją LEVERTOUH, komunikacja bezprzewodowa 868 MHz (dwukierunkowa), termostat grzejnikowy do bezpośredniego montażu na zaworach termostatycznych z podłączeniem M30x, lub Danfoss R00 (adapter w komplecie), regulator PID, wyświetlacz LD z podświetleniem, możliwość pracy indywidualnej (bez sterownika Touch E3), program dzienny i tygodniowy, obniżenie nocne i tryb anty-zamrożeniowy. FWN0NN ,00 26 eny netto PLN bez podatku VT

27 RMTUR, KESORI, UTOMTYK System sterowania OGRZEWNIE PŁSZZYZNOWE w ie Elementy automatyki bezprzewodowej (radiowej) Odbiornik strefowy Tempo onnect M E3, zasilanie 230 V współpraca z Tempo Touch E3 i aplikacją LEVERTOUH, komunikacja bezprzewodowa 868 MHz (dwukierunkowa), odbiornik dla termostatu, montaż natynkowy. Wersja L, przekaźnik Wersja F, 2 przekaźniki bezpotencjałowe FW3R2WM0L000 FW3R2WM0F ,00 330,00 Odbiornik strefowy Tempo onnect M E3 UP, zasilanie 230 V współpraca z Tempo Touch E3 i aplikacją LEVERTOUH, komunikacja bezprzewodowa 868 MHz (dwukierunkowa), odbiornik dla termostatu, maks. obciążenie przekaźnika, montaż podtynkowy, możliwość podłączenia czujnika temperatury podłogi Tempo Sensor. FW3R2UM0L ,00 Odbiornik strefowy Tempo onnect M E3 Plug, zasilanie 230 V współpraca z Tempo Touch E3 i aplikacją LEVERTOUH, komunikacja bezprzewodowa 868 MHz (dwukierunkowa), odbiornik dla termostatu, maks. obciążenie przekaźnika, montaż w gniazdku sieciowym. FW3R2FM0PLUG0 330,00 Listwa 6 strefowa Tempo onnect 6M E3, zasilanie 230 V współpraca z Tempo Touch E3 i aplikacją LEVERTOUH, komunikacja bezprzewodowa 868 MHz (dwukierunkowa), do niezależnej regulacji temperatury w poszczególnych pomieszczeniach, współpracuje z maksymalnie 6 termostatami pokojowymi i 24 głowicami termoelektrycznymi 230 V (maksymalnie 4 głowice na strefę), z modułem wyłączającym pompę i kocioł oraz anteną, możliwość rozszerzenia o 4 dodatkowe strefy poprzez listwę Tempo onnect 4S E3 oraz podłączenia modułu chłodzenia Tempo ool E3. FW3R2DM ,00 Listwa 4 strefowa rozszerzająca Tempo onnect 4S E3, zasilanie 230 V Do podłączenia maks. 4 dodatkowych termostatów do listwy Temp- o onnect 6M E3 FW3R2DS ,00 Moduł chłodzenia Tempo ool E3, zasilanie 230 V współpraca z Tempo Touch E3 i aplikacją LEVERTOUH, komunikacja bezprzewodowa 868 MHz (dwukierunkowa), moduł rozszerzający dla listwy Tempo onnet 6M E3, możliwość centralnego sterowania urządzeniami do ogrzewania i chłodzenia oraz wentylacją w budynku, 3x przekaźnik bezpotencjałowy (do urządzenia grzewczego, chłodzącego i centrali wentylacyjnej), x przekaźnik potencjałowy dla pompy obiegowej, x styk impulsowy (sygnał np. z pompy ciepła o przełączaniu pomiędzy trybem ogrzewania i chłodzenia. Repeater sygnału Tempo E3, zasilanie 230 V współpraca z urządzeniami systemu Tempo E3, komunikacja bezprzewodowa 868 MHz (dwukierunkowa), zwiększenie zasięgu komunikacji bezprzewodowej pomiędzy Tempo Touch E3 i urządzeniami podrzędnymi do 80 m w budynku lub 300 m na otwartej przestrzeni. FW3R2D ,00 FW3R2W00RP000 0,00 eny netto PLN bez podatku VT 27

28 OGRZEWNIE PŁSZZYZNOWE RMTUR, KESORI, UTOMTYK System sterowania w ie Elementy automatyki Głowica termoelektryczna (siłownik) 230 V bezprądowo zamknięty, sterowany przez termostaty pokojowe 230 V, współpracuje z listwą automatyki 230 V Głowica termoelektryczna (siłownik) 24 V bezprądowo zamknięty, sterowany przez termostaty pokojowe 24 V, współpracuje z listwą automatyki 24 V FW3NSNN4P00 FW0NSNN4P00 7,00 7,00 Głowica termoelektryczna INVEST - głowice termoelektryczne (siłowniki) N 230V bezprądowo zamknięte, z podłączeniem M30x,, kablem 2 żyłowym 0,7 mm 2 o długości m UWG: głowica termoelektryczna INVEST ma większą moc. Do listwy można podłączyć max x 62 x 44 FW3N30NO440P0 kpl. 69,00 zujnik temperatury podłogi Tempo Sensor współpracuje z termostatami przewodowymi i bezprzewodowymi zujnik typu NT 3m kω 2 FW4ROROSPTDFL00 30,80 zujnik wilgotności. Tempo ir czujnik wilgotności wymagany w instalacjach chłodzenia. Radiowo łączy się z modułem Tempo Touch/Tempo Touch E3 RF. Zasilanie bateriami. Do montażu na ścianie lub postawienia na stole. FW3R8RSSHUMRH00 309,00 UWG: termostaty i listwy automatyki poprzedniej generacji wyspecyfikowane poniżej nie są kompatybilne z nowym systemem i sterownikiem centralnym Tempo Touch E3. Szczegółowe pytania prosimy kierować do działu ogrzewania podłogowego. FW3R8PFT9000 FW3R8RSEFN00 FW3R8RSDVN0300 FW3R8DM0603P00 Termostat Tempo Touch RF 230 V Termostat Tempo omfort RF Termostat Tempo Digital RF Listwa automatyki Tempo onnect 6M RF 230 V FW3R8DS0603P00 FW3R8DM03P00 FW3R8DP040P00 FW3R8D040P00 Moduł rozszerz. Tempo onnect 6S RF Odbiornik Tempo onnect M RF 230 V Moduł chłodzenia Tempo ool RF 230 V Moduł rozszerz. Tempo ool 4S RF 28 eny netto PLN bez podatku VT

29 SYSTEM PRZEMYSŁOWY Faltjet OGRZEWNIE PŁSZZYZNOWE Faltjet odporny na działanie rozpuszczalników maksymalne obciążenie do 000 kg/m² grubość 74 mm niski współczynnik przewodzenia ciepła poliuretanu pozwala zmniejszyć grubość izolacji. Faltjet + izolacja 2. Rura 3. Wylewka 4. Pokrycie podłogi Faltjet Ogrzewanie podłogowe - podłoga sportowa. udowa Rury Purmo o średnicy x2 mm leżą w przestrzeni powietrznej drewnianej konstrukcji podłogi. Przymocowane są za pomocą klipsów do specjalnej wierzchniej warstwy izolacji systemowej. Za konstrukcję podłogi odpowiada projektant. Rozdzielacze przemysłowe Laser Series Ogrzewanie podłogowe - podłoga sportowa. Ogrzewanie podłogowe w obiektach przemysłowych. udowa Rura Purmo o średnicy x2 lub 2x2,3mm przywiązana jest plastikowymi zaciskami do dolnego zbrojenia żelbetowej płyty posadzki. Rodzaj zbrojenia, izolacji jak również grubość płyty muszą zostać zaprojektowane przez konstruktora ze względu na duże obciążenia dynamiczne. Izolację układa się zazwyczaj jako izolację obwodową pod płytą posadzki. Jednak nadzór budowlany może na wniosek inwestora zwolnić go z tego obowiązku. Rozdzielacze przemysłowe /4 z zaworami do nastaw wstępnych. Podłoga grzejna w obiektach przemysłowych Ogrzewanie przeciwoblodzeniowe na otwartych przestrzeniach. udowa Rury grzejne układa się z reguły bezpośrednio w betonie ewentualnie w warstwie podsypki piaskowej. Warstwa betonu i kostki brukowej nad rurkami powinna wynosić -cm w zależności od przewidywanych obciążeń. Ponieważ ziemia często nie zamarza głębiej niż 80cm pod powierzchnią terenu, można zrezygnować z izolacji. Ze względu na równomierność temperatury powierzchni rozstaw rur grzejnych nie powinien przekraczać cm. Rozpatrując opory przepływu trzeba uwzględnić fakt, że dodanie środka przeciwko zamarzaniu może podwoić opory przepływu. Ogrzewanie podłogowe na otwartych przestrzeniach eny netto PLN bez podatku VT 29

30 OGRZEWNIE PŁSZZYZNOWE SYSTEM PRZEMYSŁOWY Faltjet w ie Izolacje Faltjet dla obciążeń do 000 kg/m², odporna na działanie rozpuszczalników Płyta z pianki poliuretanowej pokryta folią z siatką kotwiącą i podziałką, od spodu warstwa miękkiej pianki polietylenowej ( mm) - gr. 74 mm x600 FMF m² 83,60 Rury barierą antydyfuzyjną EVOH Rura PEXPENT PE-Xc do instalacji ogrzewania/chłodzenia płaszczyznowego i instalacji grzejnikowych, parametry pracy: temp. 90 (tmax ), ciśnienie 6 bar, dostarczana w zwojach x2 x2 x2 2x2,3 FX00 FX24000 FX0000 FX paleta m 6,00 6,00 6,00 9,30 Rura Objektline PE-RT do instalacji ogrzewania/chłodzenia płaszczyznowego i niskotemperaturowych instalacji grzejnikowych, parametry pracy: temp. 70, ciśnienie 6 bar, x2 x2 x2 FPT3G0 FPT3240G0 FPT300G paleta m 4,8 4,8 4,8 dostarczana w zwojach Rury wielowarstwowe LEVERFIT PE-RT/L/PE-RT x2 Rura LEVERFIT PE-RT/L/PE-RT do instalacji grzewczych i wodociągowych; parametry pracy, Tmax = 9 (T = 70 przy ciśnieniu bar) dostarczana w zwojach X2 FR0RTRWS 0 paleta 600 m 7,90 30 eny netto PLN bez podatku VT

31 SYSTEM PRZEMYSŁOWY Faltjet OGRZEWNIE PŁSZZYZNOWE w ie kcesoria 3D-Klipsy do takera 3D długie do rur 4- mm FMLIP4LONG 400 0,3 zwykłe do rur mm FMLIP ,22 Taśma klejąca do łączenia styków płyt poziomej izolacji termicznej 7 FOTHEF022PP0 66 2,30 Prowadnica rury przy rozdzielaczu - kolanko 2 FWMPP FWMPP ,40 4,80 Narzędzia Taker dla 3D-Klipsów 4- mm FMTOOLP ,80 Rozwijacz metalowy do taśmy klejącej FMOTHE00P ,70 eny netto PLN bez podatku VT 3

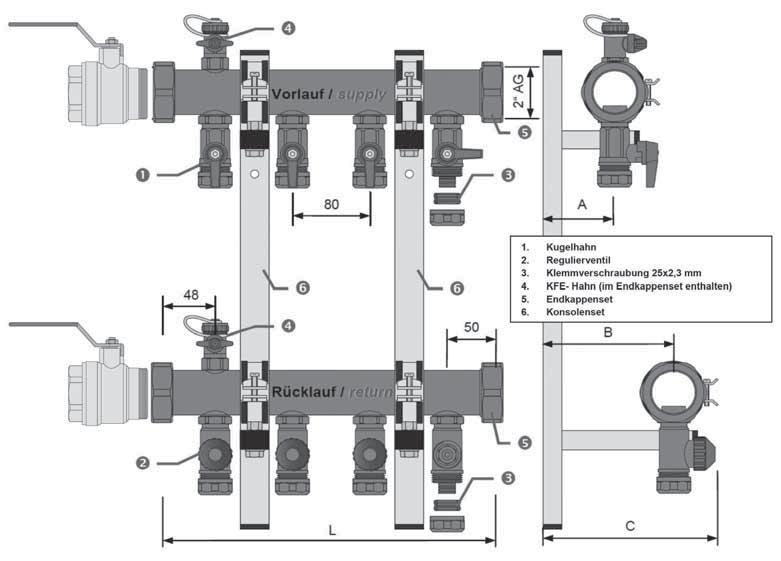

32 OGRZEWNIE PŁSZZYZNOWE SYSTEM PRZEMYSŁOWY Rozdzielacze przemysłowe w ie Rozdzielacze przemysłowe mosiężne do instalacji ogrzewania płaszczyznowegozmontowane, w opakowaniu owym NOWOŚĆ /4 - GZ/GW mosiężne (M 63) w komplecie: - króćce przyłączeniowe z zaworami odcinającymi GZ 3/4 - zawory regulacyjne ze wskaźnikami przepływu do l/min - zawory spustowe z odpowietrznikami 2 obiegi 3 obiegi 4 obiegi obiegów 6 obiegów 7 obiegów 8 obiegów 9 obiegów obiegów obiegów 2 obiegów 60x36x93 2x36x93 260x36x93 3x36x93 360x36x93 4x36x93 460x36x93 x36x93 60x36x93 6x36x93 660x36x93 FWMRO0422P0 FWMRO030422P0 FWMRO040422P0 FWMRO00422P0 FWMRO060422P0 FWMRO070422P0 FWMRO080422P0 FWMRO090422P0 FWMRO0422P0 FWMRO0422P0 FWMRO422P0 kpl. 609,00 769,00 979,00 9,00 349,00 09,00 699,00 899,00 79, , ,00 obiegów długość L eny netto PLN bez podatku VT

33 SYSTEM PRZEMYSŁOWY Rozdzielacze przemysłowe OGRZEWNIE PŁSZZYZNOWE w ie Rozdzielacze przemysłowe mosiężne do instalacji ogrzewania płaszczyznowegozmontowane, w opakowaniu owym NOWOŚĆ Rozdzielacz modułowy ½" Rozdzielacz przemysłowy modułowy ½" z belki mosiężnej M63. Z jednej strony gwint zewnętrzny, a z drugiej ruchoma nakrętka z uszczelnieniem płaskim. Króćce przyłączeniowe przystosowane do podłączenia rury PexPenta 2x2,3mm w rozstawie co 80mm. Na zasilaniu znajdują się zawory kulowe, a na powrocie zawory z nastawą wstępną. Moduły rozdzielacza można skręcać ze sobą w celu zwiększenia ilości obiegów 3 obiegi 4 obiegi obiegów 6 obiegów ½ ½ ½ ½ FWMRI FWMRI FWMRI FWMRI ,00 290,00, ,00 Zestaw korków zaślepiających i zaworów napełniających ( na rozdzielacz) Zestaw uchwytów montażowych ( na rozdzielacz) 2 FWMDN000P00 FWMG kpl. 49,00 490,00 Zawór kulowy 2" 2 FWMVNP84P84000 kpl. 690,00 obiegów długość L Zawór kulowy odcinający 2. Zawór regulacyjny z nastawą wstępną 3. Złączka do rury 2x2,3 mm 4. Zawór odpowietrzająco-spustowy. Zestaw korków 6. Uchwyty montażowe eny netto PLN bez podatku VT 33

34 OGRZEWNIE PŁSZZYZNOWE ELEMENTY UNIWERSLNE Złączki w ie Złączki mosiężne Złączka skręcana niklowana LEVERFIT UNI SMRT (rura - rozdzielacz) Premiera 8 r. NOWOŚĆ 4x2 na ¾ 6x2 na ¾ 7x2 na ¾ x2 na ¾ FWMFNE4000SR0 FWMFNE6000SR0 FWMFNE7000SR0 FWMFNE000SR ,0 2,0 2,0 4,0 Złączka skręcana podłączeniowa (rura - rozdzielacz) 4x2 na ¾ 6x2 na ¾ 7x2 na ¾ x2 na ¾ 2x2,3 na ¾ FZS344000P0 FZS346000P0 FWMFNE7E000P0 FZS34000P0 FZ034M2S ,0,0,0 2,0 43,90 Złączka skręcana niklowana (rura - rura) 4x2-4x2 6x2-6x2 7x2-7x2 x2 - x2 FZ344000P0 FZ346000P0 FZ347S000P0 FZ34000P , 29, 29, 30,00 Złączka skręcana (rura - rura) 2x2,3-2x2,3 FZ02S34M2S00 6,40 Złączka zaprasowywana (rura - rura) 4x2-4x2 6x2-6x2 7x2-7x2 x2 - x2 FZ444000P0 FZ466000E0 FZ7S7S00000 FZ4000E ,30 6,0 29,30 22,80 Tuleja ze stali nierdzewnej z pierścieniem kontrolnym 6 7 FZT00OLL6E0 FSOTHEF00P0 FZT00OLLE0 4,0 4,2, 34 eny netto PLN bez podatku VT

35 ELEMENTY UNIWERSLNE Szafki do rozdzielaczy OGRZEWNIE PŁSZZYZNOWE w ie Szafki do rozdzielaczy wykonane z blachy ocynkowanej, malowane proszkowo na kolor biały RL9003 NOWOŚĆ Szafki podtynkowe do montażu rozdzielaczy (montowane w grubości ściany) z blachy stalowej ocynkowanej, możliwość łatwego demontażu lakierowanych drzwiczek i ramki na czas prac instalacyjnych, tynkarskich i malarskich, regulowana wysokość i głębokość SWP 0 380/ /-70 (Ogrz. Podł. - do 2 ob, Grz. - do 3 ob) SWP 430/ /-70 (Ogrz. Podł. - do 3 ob, Grz. - do 4 ob) SWP 2 60/ /-70 (Ogrz. Podł. - do 6 ob, Grz. - do 7 ob) SWP 3 7/ /-70 (Ogrz. Podł. - do 8 ob, Grz. - do ob) SWP 4 790/ /-70 (Ogrz. Podł. - do ob, Grz. - do 2 ob) SWP 960/ /-70 (Ogrz. Podł. - do 2 ob, Grz. - do 4 ob) SWP 6 30/ /-70 (Ogrz. Podł. - do 2 ob, z zest. miesz.) FWFS P0 FWFS P0 FWFS06700P0 FWFS087007P0 FWFS70079P0 FWFS270096P0 FWFS2703P0 kpl. 234,00 29,00 284,00 329,00 364,00 409,00 449,00 NOWOŚĆ Szafki natynkowe do montażu rozdzielaczy (montowane na ścianie) z blachy stalowej ocynkowanej, lakierowane, możliwość łatwego demontażu drzwiczek, regulowana wysokość SW 4/ / (Ogrz. Podł. - do 3 ob, Grz. - do 4 ob) SW 2 0/ / (Ogrz. Podł. - do 6 ob, Grz. - do 7 ob) SW 3 700/ / (Ogrz. Podł. - do 8 ob, Grz. - do ob) SW 4 780/ / (Ogrz. Podł. - do ob, Grz. - do 2 ob) SW 90/ / (Ogrz. Podł. - do 2 ob, Grz. - do 4 ob) SW 6 30/ / (Ogrz. Podł. - do 2 ob, z zest. miesz.) FWWS03H70042P0 FWWS06H700P0 FWWS08H70070P0 FWWSH70078P0 FWWS2H70096P0 FWWSH702P0 kpl. 264,00 294,00 334,00 374,00 409,00 449,00 39,00 UWG!!! Podane w nawiasach wielkości rozdzielaczy są wartościami orientacyjnymi. W celu uniknięcia pomyłki proszę upewnić się, że rozmiar szafki będzie odpowiedni dla rozdzielacza i jego dodatkowego wyposażenia (zawory odcinające, zestaw mieszający, itp.). W szczególności uwaga ta dotyczy rozdzielaczy do ogrzewania podłogowego. Wymiary szafek natynkowych Wymiary szafek podtynkowych 70 max min " L " H max H min H max H min " L " Typ SW SW 2 SW 3 SW 4 SW Typ SWP 0 SWP SWP 2 SWP 3 SWP 4 SWP SWP 6 " L " " L " eny netto PLN bez podatku VT 3

36 OGRZEWNIE PŁSZZYZNOWE ELEMENTY UNIWERSLNE Narzędzia w ie Narzędzia Pompka do prób ciśnieniowych instalacji FZTT00F398P0 288,00 Rozwijacz metalowy składany do rur w zwojach -600 m 00x300x0 FSOTHEF008P0 332,80 Rozwijacz metalowy składany z kołami do rur w zwojach m FSOTHEF ,00 Szczęki do zaprasowywania FZTTPJF4000P0 FZTTPJF6000P0 FZTTPJF000P0 FZTTPJF000P0 48,80 Nożyce 4- mm 4- FZTTU E0 69,00 dostępne od Zaciskarka ręczna 4-26 mm FZTTMPF3900P0 48,80 36 eny netto PLN bez podatku VT

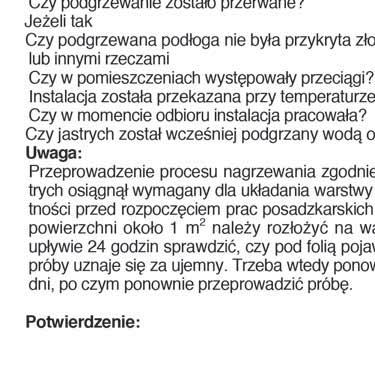

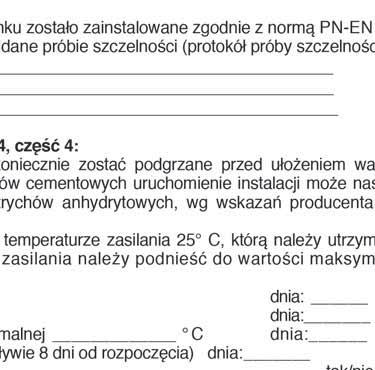

37 FORMULRZE OGRZEWNIE PŁSZZYZNOWE Ogrzewanie podłogowe Warunek konieczny uzyskania gwarancji PURMO Niniejszy formularz jest podstaw ubiegania si o -letni gwarancj na ogrzewanie płaszczyznowe oraz 30-letni gwarancj na rur Purmo PexPenta PE-Xc (je li została zastosowana). Prosz wypełni go drukowanymi literami i przesła na nasz adres. W ci gu 4 dni otrzymaj Pa stwo nasz gwarancj, której udzielamy dla dobra inwestorów i firm wykonawczych. m 2 ogrzewania płaszczyznowego PURMO Realizacj zako czono dnia Inwestor Nazwisko Ulica...* Kod/miejscowo Podpis inwestora dres Ulica inwestycji Kod/miejscowo Wykonawca Nazwisko/Firma...* instalacji Ulica Podpis wykonawcy Kod/Miejscowo rchitekt Nazwisko Projektant Ulica...* iuro proj. Kod/miejscowo Podpis projektanta Rodzaj inwestycji:. udynek mieszkalny 4. Hala sportowa 2. udynek biurowy/adm.. Szpital/Dom starców 3. Hala przemysłowa 6. Szkoła/przedszkole 7. Salon samochodowy 8. Na otwartej przestrzeni 9. Niniejszym o wiadczam(y), e powy sza instalacja ogrzewania podłogowego PURMO została, zgodnie z ustalonymi przez RETTIG-HETING Sp. z o.o. zasadami stosowania i monta u, fachowo zaprojektowana, wykonana i uruchomiona. U yto nast puj cych oryginalnych elementów ogrzewania podłogowego PURMO:. rura do ogrzewania podłogowego o rednicy mm 2. Izolacja systemowa PURMO rolljet faltjet noppjet system suchy railjet (sys. cienny/sufitowy) 3. Rozdzielacze PURMO z przepływomierzami zwkładkami zaworowymi rozdzielacz przemysłowy RETTIG HETING Warszawa ul. iszewskiego... budynek KEN enter Podpis i piecz wykonawcy* *Wyra am zgod na przetwarzanie moich danych osobowych dla potrzeb niezb dnych do realizacji procesu wystawienia gwarancji (zgodnie z ustaw o ochronie danych osobowych z dn r. Dz.U. nr 33 poz.883). Zgodnie z art. 24 ust. ustawy z dnia 29 sierpnia 997 r. o ochronie danych osobowych informujemy, e administratorem Pani/Pana danych osobowych jest Rettig Heating Sp. z o.o. z siedzib przy ul. Przemysłowej, 44-3 Rybnik, iuro Handlowe: ul. iszewskiego, Warszawa. Pani/Pana dane osobowe s przetwarzane w celu realizacji procesu wystawienia gwarancji na produkty Purmo oraz ewentualnej jej realizacji. Posiada Pani/Pan prawo dost pu do tre ci swoich danych oraz ich poprawiania. Podanie danych osobowych jest dobrowolne jednak ich nie podanie mo e uniemo liwia wystawienie niektórych certyfikatów gwarancyjnych lub dokumentów ksi gowych. 37

38 OGRZEWNIE PŁSZZYZNOWE FORMULRZE 38

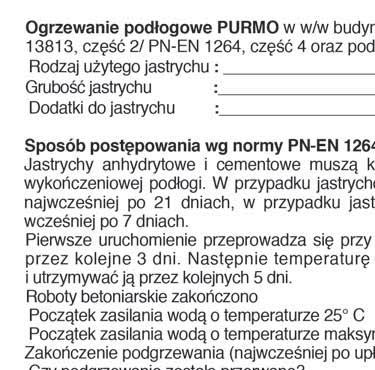

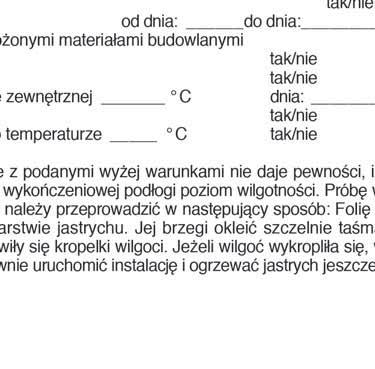

39 FORMULRZE SYSTEM RUROWY Ogrzewanie podłogowe PRÓ SZZELNOŚI ogrzewania podłogowego PURMO wg normy PN-EN 264 Inwestycja : Kondygnacja : Zamawiający : Ogrzewanie podłogowe PURMO w w/w budynku zostało zainstalowane zgodnie z normą PN-EN 383, część 2/ PN-EN 264, część 4. Typ ogrzewania podłogowego PURMO: System mokry Użyte rury Φ Rura PEX mm, Φ Rura PE-RT/l/PE-RT mm Φ Rura PE-RT mm Sposób postępowania wg normy PN-EN 264, część 4: Po zakończeniu montażu należy sprawdzić szczelność obwodów grzewczych, które będą docelowo przykryte jastrychem anhydrytowym lub cementowym. Szczelność musi być stwierdzona bezpośrednio przed i podczas układania jastrychu. Wysokość ciśnienia próbnego ma wartość dwukrotnie wyższą od ciśnienia roboczego, ale nie mniej niż 6 bar. W przypadku występowania niebezpieczeństwa zamarzania stosuje się różne kroki zaradcze np. używanie środków obniżających temperaturę zamarzania wody, ogrzewanie pomieszczeń budynku. Jeżeli środek przeciw zamarzaniu przestaje już być niezbędny dla prawidłowej pracy instalacji, usuwa się go z obiegu poprzez co najmniej 3-krotną wymianę wody. Układanie rury Rozpoczęto: przy temperaturze zewnętrznej Ukończono: przy temperaturze zewnętrznej Próba ciśnieniowa Rozpoczęto: przy ciśnieniu: bar Ukończono: przy ciśnieniu: bar Układanie jastrychu Rozpoczęto: przy ciśnieniu w instalacji: bar Ukończono: zy użyto środka przeciw zamarzaniu? Instalację przekazano przy ciśnieniu w instalacji: bar tak/nie dnia : Potwierdzenie: Zamawiający Pieczątka/podpis * Kierownik budowy/nadzór Pieczątka/podpis* Firma instalacyjna Pieczątka/podpis* *Wyrażam zgodę na przetwarzanie moich danych osobowych dla potrzeb niezbędnych do realizacji procesu wystawienia gwarancji (zgodnie z ustawą o ochronie danych osobowych z dn r. Dz.U. nr 33 poz.883) 39

40 SYSTEM RUROWY System dostępny od r. 40

41 WSTĘP LEVERFIT Radial SYSTEM RUROWY System rurowy LEVERFIT Radial LEVERFIT Radial to zaprasowywany system rurowy do instalacji grzewczych, chłodniczych oraz wody użytkowej. System posiada szerokie spektrum zastosowań począwszy od domów jednorodzinnych, poprzez duże obiekty użytkowo-usługowe i mieszkalne, a skończywszy na obiektach specjalnych i przemysłowych. Trzema kluczowymi komponentami systemu LEVERFIT Radial są: rury, złączki oraz profesjonalne narzędzia. System posiada szeroki zakres średnic od 6 do 63 mm. Rettig Heating Sp. z o.o. udziela -letniej gwarancji systemowej i zapewnia ubezpieczenie do mln euro pod warunkiem stosowania tylko oryginalnych komponentów systemu LEVERFIT. Rury wielowarstwowe LEVERFIT PE-RT/L/PE-RT I PE-X/L/PE-X posiadają aluminiową wkładkę, która stanowi ich środkową warstwę. luminium jest spawane laserem metodą doczołową podczas procesu produkcji. Ta technologia sprawia, że są to rury najwyższej klasy. Maksymalne parametry pracy rur LEVERFIT to 9o i bar. Rury zapewniają 0% ochronę przed dyfuzją tlenu, są elastyczne i łatwo poddają się wyginaniu, utrzymując przy tym nadany kształt, a wydłużenie termiczne jest krotnie mniejsze w porównaniu do rur jednorodnych, np. PE-X lub PE-RT. Dzięki tym właściwościom rury są idealnym rozwiązaniem w instalacjach grzewczych i sanitarnych. Złączki zaprasowywane LEVERFIT wykonane są z mosiądzu lub PPSU. Złączki mosiężne są solidne, odporne i wytrzymałe, co pozwala na zastosowanie ich na każdej budowie i w każdym projekcie, nawet w najbardziej ekstremalnych warunkach. Złączki wykonane z PPSU są idealną alternatywą w budynkach użytkowych i mieszkalnych. Materiał PPSU jest jednym z najbardziej odpornych i wytrzymałych tworzyw sztucznych. Oba typy złączek są w pełni kompatybilne. Można swobodnie i bez żadnych niekorzystnych konsekwencji mieszać je w jednej instalacji. Są idealnym i w pełni bezpiecznym rozwiązaniem w instalacjach wody użytkowej w tym wody pitnej (specjalny stop mosiądzu, natomiast PPSU to materiał obojętny chemicznie wykorzystywany m.in. w przemyśle farmaceutycznym). Złączki są odporne na korozję i zarastanie oraz na wysokie parametry pracy instalacji (9 o i bar). Złączki mosiężne posiadają niezwykle ważną funkcję kontrolowanego wycieku przy ciśnieniu powyżej bara, która chroni instalatora przed kosztownymi konsekwencjami niezamierzonego błędu, jakim jest niezaprasowanie połączenia. Trzecim elementem systemu LEVERFIT Radial, są profesjonalne narzędzia. Do najważniejszych należą nożyce lub obcinaki, kalibratory oraz prasy. Pierwsze dwa narzędzia pozwalają na właściwe ucięcie, skalibrowanie i sfazowanie rury. Zaciskarka, która jest wyposażona w specjalne i wymienne cęgi, służy do zakończenia wcześniej przygotowanego połączenia rury ze złączką poprzez zaprasowanie. Proces jest niezwykle łatwy i szybki wykonanie i zaprasowanie jednego połączenia zajmuje wykwalifikowanemu instalatorowi kilkanascie sekund. Do zaprasowania połączeń w systemie LEVERFIT należy zastosować szczęki o profilu TH, U, H, F, VP*, które gwarantują 0% szczelność połączenia. Do kalibracji rur należy stosować wyłącznie kalibratory LEVERFIT Radial. Spawanie doczołowe Nowa złączka mosiężna zaprasowywana Złączka zapracowywana PPSU Zaciskarka mini * tylko dla nowych złączek mosiężnych w średnicach 6-32 mm dla średnic profil TH dla złączek PPSU profil TH i U profil U nie dotyczy średnicy 26x3 mm 4

42 SYSTEM RUROWY RURY LEVERFIT Radial w ie Rury wielowarstwowe Rura LEVERFIT PE-RT/L/PE-RT do instalacji grzewczych i wodociągowych; parametry pracy, Tmax = 9 (T = 70 przy ciśnieniu bar) zwoje 6X2 6x2 X2 X2 26X3 32X3 sztangi 32X3 FR60RTRWS FR6600RTRWS FR0RTRWS FR0RTRWS FR263000RTRWS FR323000RTRWS FRS323000RTRWS paleta m 4,8 4,8 7,90 7,90 8, 22,40 22,40 Rura LEVERFIT PE-X/L/PE-X sztangi 40X3, FXS40300RTRWS 2 m 7,70 Rura LEVERFIT PE-X/L/PE-HD 0X4 63X4, FXS04000RTRWS FXS63400RTRWS 2 m m 90, 36,40 do instalacji grzewczych i wodociągowych; parametry pracy (T = 9 przy ciśnieniu bar) Rura LEVERFIT PE-RT/L/PE-RT w otulinie 6 mm do instalacji grzewczych i wodociągowych; parametry pracy T max = 9 (T = 70 przy ciśnieniu bar) Niebieska zerwona Niebieska zerwona Niebieska zerwona NOWOŚĆ zwoje 6x2 6x2 x2 x2 26x3 26x3 FR600PX06 FR600PXR06 FR00PX06 FR00PXR06 FR263000PX06 FR263000PXR m m m m m m 9,90 9,90 2,30 2,30 23,90 23,90. Warstwa PE-RT lub PE-X 2. Warstwa kleju 3. Warstwa aluminium spawanego doczołowo 4. Warstwa kleju. Warstwa PE-RT lub PE-X/PE-HD typ y rur średnica zew. grubość ścianki średnica wew. wsp. przewodzenia ciepła wsp. rozszerzalności maks. temp. pracy maks. chwilowa temp. pracy maks. ciśnienie pracy min. promień gięcia PE-X/L/PE-X PE-X/L/PE-HD mm mm mm W/mK mm/mk o o bar 6x x x ,4 0, xdz 32x x3, 40 3, 33 0x ,43 0,024 9 xdz 63x4, 63 4, 4 42 eny netto PLN bez podatku VT

43 ZŁĄZKI MOSIĘŻNE LEVERFIT Radial SYSTEM RUROWY Nowe złączki zaprasowywane mosiężne niklowane Warstwa niklu dodatkowo zabezpiecza przed korozją złączek Funkcja "Multitool" - możliwość zaprasowania szczękami o profilach: TH, U, H, F, VP* Funkcja Leak efore Press przy niezaprasowanym połączeniu rury ze złączką występuje kontrolowany wyciek, już przy ciśnieniu bar. Głębokie osadzenie dwóch o-ringów w korpusie uniemożliwia ich uszzenie w czasie wsuwania rury Plastikowy pierścień zapobiega korozji elektrochemicznej na styku aluminiowej wkładki i mosiądzu oraz ułatwia dopasowanie złączki do szczęki o profilu TH NOWOŚĆ * dla średnic 6-32 dla średnic profil TH profil U nie dotyczy średnicy 26x3 mm w ie Złączki zaprasowywane LEVERFIT Radial Złączka podłączeniowa z gwintem zewnętrznym (GZ) 6x ½" N 6x ¾" x ½" x ¾" 26x ½" 26x ¾" 26x " 32x " 40x /4" 0x /2" 63x 2" FZ42M6000E0 FZ434M6000E0 FZ42M000E0 FZ434M000E0 FZ42M26000E0 FZ434M26000E0 FZ444M26000E0 FZ444M300E0 FZ44M40000E0 FZ464M0000E0 FZ484M63000E ,40 6,60,0 23,80 3, 32, 36,30 4,00 88,30 43,40 269,30 Złączka podłączeniowa z gwintem wewnętrznym (GW) 6x ½" N 6x ¾" x ½" x ¾" 26x ¾" 26x " 32x " 40x /4" 0x /2" N 63x2" FZ42F6000E0 FZ434F6000E0 FZ42F000E0 FZ434F000E0 FZ434F26000E0 FZ444F26000E0 FZ444F300E0 FZ44F40000E0 FZ464F0000E0 FZ484F63000E ,60,70 9,70 24,90 32, 39,40 8, 89,90 44,0 270,30 Złączka podłączeniowa z ruchomą nakrętką - uszczelnienie płaskie 6x ¾ x ¾ 26x FZ434F6000E0 FZ434F000E0 FZ444F26000E ,80 27,00 36,30 Złączka (rura-rura) 6x6 x 26x26 32x32 40x40 0x0 63x63 FZ466000E0 FZ4000E0 FZ E0 FZ432300E0 FZ E0 FZ400000E0 FZ E ,60 22,80 34, 48,90 7,80 30,90 248,90 eny netto PLN bez podatku VT 43

44 SYSTEM RUROWY ZŁĄZKI MOSIĘŻNE LEVERFIT Radial w ie Złączki zaprasowywane LEVERFIT Radial Redukcja x6 26x6 26x N 32x6 32x 32x26 N 40x26 40x32 N 0x32 0x40 63x40 63x0 FZ46000E0 FZ E0 FZ426000E0 FZ E0 FZ432000E0 FZ E0 FZ E0 FZ440300E0 FZ40300E0 FZ E0 FZ E0 FZ E ,70 30, 3, 43,90 44,90 46,90 69,60 78,90 29,90 36,90 228,90 248,90 Kolano podłączeniowe z gwintem zewnętrznym (GZ) 6 x ½" x ½" N x ¾" 26 x ¾ N 26 x " 32 x FZ4E2M6000E0 FZ4E2M000E0 FZ4E34M000E0 FZ4E34M26000E0 FZ4E44M26000E0 FZ4E44M300E ,80 2,90 2,90 4,0 0,90 62,90 Kolano podłączeniowe z gwintem wewnętrznym (GW) 6 x ½" x ½" x ¾" 26 x ¾" 26 x " 32 x " FZ4E2F6000E0 FZ4E2F000E0 FZ4E34F000E0 FZ4E34F26000E0 FZ4E44F26000E0 FZ4E44F300E ,70 27,00 34, 4,0 4,90 72,90 Kolano 6x6 x 26x26 32x32 40x40 0x0 63x63 FZ4E66000E0 FZ4E000E0 FZ4E E0 FZ4E32300E0 FZ4E E0 FZ4E00000E0 FZ4E E ,70 29,00 39,90 6,90 99,00 99,00 299,00 Kolano do montażu na ścianie krótkie GW - pojedynczo 39 mm 2 mm do montażu na ścianie długie GW - pojedynczo 78 mm 78 mm 6 x ½ x ½ N 6 x ½ N x ½ FZ4W2F6000E0 FZ4W2F000E0 FZ4W2F6LONE0 FZ4W2FLONE ,00 27,00 3,90 39,90 Kolano do montażu na ścianie podwójne krótkie GW - pojedynczo 2 mm 2 mm N 6 x ½ N x ½ FZ462F6E0 FZ42FE , 6,30 Zestaw do baterii dwa kolana krótkie, szyna montażowa, śruby 6x/2" GW FZ462F000E0 64,40 44 eny netto PLN bez podatku VT

45 4 SYSTEM RUROWY eny netto PLN bez podatku VT ZŁĄZKI MOSIĘŻNE LEVERFIT Radial w ie Złączki zaprasowywane LEVERFIT Radial Trójnik 6x6x6 xx 26x26x26 32x32x32 40x40x40 0x0x0 63x63x63 FZ4T666E0 FZ4TE0 FZ4T262626E0 FZ4T323232E0 FZ4T404040E0 FZ4T000E0 FZ4T636363E , 39,40 68,0 94,90 89,90 289,90 439,90 Trójnik redukcyjny x6x6 N 26x6x6 26xx 32x26x26 40x32x32 N 0x40x40 FZ4T66E0 FZ4T2666E0 FZ4T26E0 FZ4T322626E0 FZ4T403232E0 FZ4T04040E0 0 4,0 62,30 62,30 92,90 8,90 248,90 Trójnik redukcyjny 26x6x N 26xx6 32xx26 N 32x26x 40x26x32 N 0x32x40 FZ4T266E0 FZ4T266E0 FZ4T3226E0 FZ4T3226E0 FZ4T402632E0 FZ4T03240E0 62,30 62,30 92,90 92,90 8,90 248,90 Trójnik redukcyjny x6x 26x6x26 26xx26 N 32x6x32 32xx32 32x26x32 40x26x40 40x32x40 0x26x0 0x32x0 0x40x0 N 63x32x63 63x40x63 63x0x63 FZ4T6E0 FZ4T26626E0 FZ4T2626E0 FZ4T32632E0 FZ4T3232E0 FZ4T322632E0 FZ4T402640E0 FZ4T403240E0 FZ4T0260E0 FZ4T03E0 FZ4T0400E0 FZ4T633263E0 FZ4T634063E0 FZ4T63063E0 0 44,60 64,40 64,40 92,90 92,90 92,90 8,90 8,90 248,90 248,90 248,90 389,90 389,90 389,90 Trójnik redukcyjny xx6 26x26x6 26x26x N 32x32x6 32x32x 32x32x26 N 40x40x32 FZ4T6E0 FZ4T26266E0 FZ4T2626E0 FZ4T32326E0 FZ4T3232E0 FZ4T323226E0 FZ4T404032E0 0 4,0 63,30 63,30 92,90 92,90 92,90 8,90 Trójnik z odejściem zwiększonym 6xx6 N 6x26x6 N x26x6 x26x N x32x 26x32x26 FZ4T66E0 FZ4T6266E0 FZ4T266E0 FZ4T26E0 FZ4T32E0 FZ4T263226E0 0 42,0 63,30 63,30 62,30 92,90 92,90

46 SYSTEM RUROWY ZŁĄZKI MOSIĘŻNE LEVERFIT Radial w ie Złączki zaprasowywane LEVERFIT Radial Trójnik odejście z gwintem wewnętrznym (GW) 6x ½"x6 FZ4T62F6E0 x ½"x FZ4T2FE0 N x ¾"x FZ4T34FE0 N 26x ½"x26 FZ4T262F26E0 26x ¾"x26 FZ4T2634F26E0 32x "x32 40x ¼"x40 FZ4T3244F32E0 FZ4T404F40E , 40,0 8, 62,30 62,30 99,90 97,0 Trójnik odejście z gwintem zewnętrznym (GZ) 6x½"GZx6 FZ4T62M6E0 x½"gzx FZ4T2ME0 N x¾"gzx FZ4T34ME0 26x¾"GZx26 FZ4T2634M26E0 32x"GZx32 FZ4T3244M32E ,40 46,70 2,90 8, 88,90 Przyłącze grzejnikowe z rury miedzianej niklowanej "L" mm 6x2/x FZE603000E0 30 9,90 Korek do zamknięcia niepotrzebnych odejść N 6x2 N x2 FZ4S E0 FZ4S000000E0 4,0 6,0 Tuleja zapasowa 6x2 x2 26x3 32x3 FZT00OLL6E0 FZT00OLLE0 FZT00OLL26E0 FZT00OLL32E0 4,0,,30,0 46 eny netto PLN bez podatku VT

47 ZŁĄZKI PPSU LEVERFIT Radial SYSTEM RUROWY Złączki zaprasowywane PPSU Profil szczęki TH i U* Obojętne chemicznie i odporne na zarastanie idealne do wody pitnej Podwójne o-ringi jeszcze lepsza szczelność Specjalny kołnierz ułatwia dopasowanie złączki do szczęki typu TH * nie dotyczy średnicy 26x3 mm w ie Złączki zaprasowywane PPSU LEVERFIT Radial Złączka podłączeniowa PPSU z gwintem zewnętrznym (GZ) 6x ½ FZ82M6000E0 4,0 Złączka PPSU (rura-rura) 6x6 x 26x26 32x32 FZ866000E0 FZ8000E0 FZ E0 FZ832300E ,0 7,60 28,00 30, Redukcja PPSU x6 26x6 26x 32x26 FZ86000E0 FZ E0 FZ826000E0 FZ E ,60 22,80 2,90 39,40 Kolano podłączeniowe PPSU z gwintem zewnętrznym (GZ) 6 x ½ FZ8E2M6000E0 0 6,0 Kolano PPSU 6x6 x 26x26 32x32 FZ8E66000E0 FZ8E000E0 FZ8E E0 FZ8E32300E ,0,70 3, 49,80 eny netto PLN bez podatku VT 47

48 SYSTEM RUROWY ZŁĄZKI PPSU LEVERFIT Radial w ie Złączki zaprasowywane PPSU LEVERFIT Radial Kolano do montażu na ścianie krótkie GW 2 mm 6 x ½ FZ8W2F6000E0 0,70 Trójnik PPSU 6x6x6 xx 26x26x26 32x32x32 FZ8T666E0 FZ8TE0 FZ8T262626E0 FZ8T323232E ,80 28,00 44,60 82, Trójnik PPSU x6x6 26xx 32x26x26 FZ8T66E0 FZ8T26E0 FZ8T322626E ,90 36,30 7, Trójnik PPSU x6x 26x6x26 26xx26 32x26x32 FZ8T6E0 FZ8T26626E0 FZ8T2626E0 FZ8T322632E ,00 38,40 39,40 63,30 Trójnik PPSU xx6 FZ8T6E0 0 2,90 48 eny netto PLN bez podatku VT

49 ZŁĄZKI Skręcane SYSTEM RUROWY w ie Złączki skręcane mosiężne, niklowane nakrętka ½ Złączka Uni podłączeniowa z gwintem zewnętrznym 6x2 na ½ FZS2M62FP0 0,90 Kolano naścienne Uni podłączeniowe z gwintem wewnętrznym 6x2 na ½ FZW2F6000P0 70 8,70 Trójnik Uni 6x6x6 na ½ FZT666P ,0 Złączka skręcana niklowana podłączeniowa z gwintem zewnętrznym i uszczelką typu O-ring (rura - grzejnik) 6x2 na ½" 7x2 na ½" x2 na ½" FZS2M634FP0 FZS2M7S00000 FZS2M000P , 2, 2,70 Złączka skręcana niklowana podłączeniowa z gwintem zewnętrznym 26x3 na ¾ 26x3 na FZS34M26000P0 FZS44M26000P , 3,30 Złączka (rura-rura) 6x2-6x2 x2-x2 FZ346000P0 FZ34000P , 30,00 eny netto PLN bez podatku VT 49

50 SYSTEM RUROWY ZŁĄZKI Skręcane w ie Złączki skręcane mosiężne, niklowane nakrętka ¾ Trójnik z kompletem łączników 6x6x6 na ¾ xx na ¾ FZT66600 FZTSP ,90 0, Kolanko z kompletem łączników 6x6 na ¾ FZE66000P0 x na ¾ FZE000P ,30 34,70 Kolanko podłączeniowe z gwintem zewnętrznym (GZ) 6x2 na ½ x2 na ½ FZE2M6000P0 FZE2M000P ,40 24, Kolanko podłączeniowe z gwintem wewnętrznym (GW) 6x2 na ½ x2 na ½ FZE2F6000P0 FZE2F000P , 2,0 Złączka do rur miedzianych x na ¾ FZS34F00P0 4,0 0 eny netto PLN bez podatku VT

51 NRZĘDZI LEVERFIT Radial SYSTEM RUROWY w ie Narzędzia Kalibratory do kalibracji rur LEVERFIT Radial 4, 6, 7, FZTTF023E0 6,, 26, 32 FZTTF330E0 40 FZTTF40000E0 0 FZTTF0000E0 63 FZTTF63000E0 99,00 99,00 79,00 9,00 279,00 dostępne od Zestaw kalibratorów z walizką do kalibracji rur LEVERFIT Radial Zestaw zawiera: - głowice kalibrujące uchwyt - walizkę dostępne od FZTTF63E0 399,00 Nożyce 4- mm 4- FZTTU E0 69,00 dostępne od Obcinarka do rur 4-63 mm 4-63 FZTTUF4630E0 299,00 dostępne od Sprężyna wewnętrzna do gięcia rury długość 600 mm, 6 mm długość 600 mm, mm długość 600 mm, 26 mm 6 26 FZTTSF34P0 FZTTSF343P0 FZTTF26000P0 3,80 43,70 6,00 Szczęki do zaprasowywania FZTTPJF6000P0 FZTTPJF000P0 FZTTPJF26000P0 FZTTPJF300P0 FZTTPJF40000P0 FZTTPJF0000P0 FZTTPJF63000P0 48,80 48,80 683, 773,90 846,70 724,80 89, Pompka do prób ciśnieniowych instalacji FZTT00F398P0 288,00 eny netto PLN bez podatku VT

52 SYSTEM RUROWY NRZĘDZI LEVERFIT Radial w ie Narzędzia Zaciskarka akumulatorowa około 0 zaprasowań na jedno załadowanie; do szczęk 4-63 mm; w komplecie: walizka, ładowarka i akumulator; FZTTPF336P0 4928,00 zapasowy akumulator Li-Ion ładowarka do akumulatora FZTT00F37LIP0 FZTT00F338P0 87,60 929,60 Zaciskarka sieciowa zasilanie 230 V, do szczęk 4-63 mm, w komplecie z metalową walizką FZTTPPF339EP0 247, Zaciskarka ręczna 4-26 mm FZTTMPF3900P0 48,80 Zaciskarka akumulatorowa mini 6-32 mm akumulator 8V/, h Li-Ion, ładowarka, walizka w komplecie: szczęki 6 i mm w komplecie: szczęki 6,, 26 i 32 mm FZTTP2LS2PUR00 FZTTP2LS4PUR00 kpl. kpl. 4928,00 490,00 Szczęki do zaprasowywania mini FZTTPJFSM600 FZTTPJFSM00 FZTTPJFSM2600 FZTTPJFSM30 609,30 609,30 728,00 79, kumulator do zaciskarki mini akumulator 8V/, h Li-Ion FZT00008VLI00 690,00 Ładowarka do zaciskarki mini FZT0000HLI00 690,00 2 eny netto PLN bez podatku VT

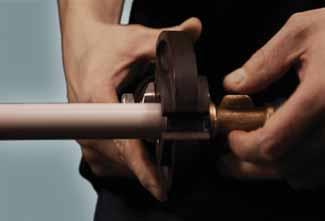

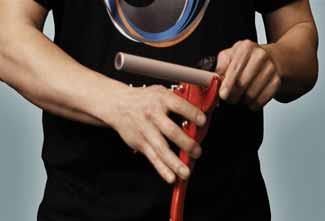

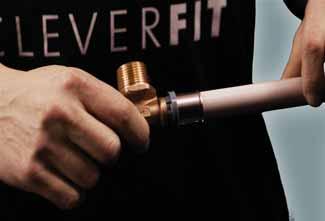

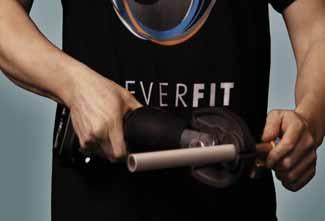

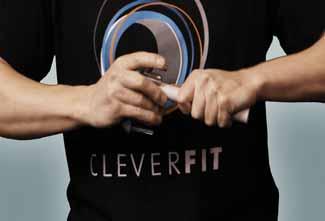

53 TEHNOLOGI MONTŻU LEVERFIT Radial SYSTEM RUROWY ięcie rury prostopadle do osi podłużnej przewodu, przy użyciu nożyc lub obcinaka do rur (stosowanie innych narzędzi jest niedozwolone) Kalibracja za pomocą odpowiedniej średnicy kalibratora, nadając rurze kształt kolisty i fazując jednocześnie jej krawędź wewnętrzną. Należy stosować wyłącznie kalibratory LEVERFIT Radial. Osadzenie rury w złączce rurę należy wsunąć w złączkę do samego końca Wizualna kontrola sprawdzenie dopasowania rury ze złączką jest możliwe dzięki tzw. wizjerom Osadzenie złączki w szczęce plastikowy pierścień umożliwia prawidłowe osadzenie złączki w szczęce o profilu TH lub U* Wykonanie połączenia za pomoca zaciskarki i odpowiedniej średnicy szczęk o profilu TH, U, H, F, VP* * tylko dla nowych złączek mosiężnych w średnicach 6-32 mm: dla średnic profil TH, dla złączek PPSU profil TH i U, profil U nie dotyczy średnicy 26x3 mm 3

54 SYSTEM RUROWY PREMIER 8 WSTĘP LEVERFIT xial Złączki PPSU bar Złączki hybrydowe bar Ekspander akumulatorowy System rurowy LEVERFIT xial to system rurowy stworzony z nowoczesnych produktow o najwyższych standardach jakości. Jest przede wszystkim wszechstronny. Na bazie tego systemu można wykonać instalacje grzewcze i chłodzące oraz wody użytkowej. Kluczowa jest wytrzymałość poszczególnych komponentów, która została potwierdzona przez liczne testy oraz restrykcyjny monitoring na etapie produkcji. Jednym z elementów systemu LEVERFIT xial są rury najwyższej jakości, wykonane z polietylenu o wysokiej gęstości usieciowanego metodą fizyczną czyli strumieniem elektronów. Ta technologia gwarantuje, że rury posiadają parametry wytrzymałościowe i charakterystykę materiału analogiczną do popularnych rur PE-Xa (usieciowanych metodą chemiczną). Jednakże rury PE-Xc są wolne od szliwych dodatków, które są wymagane na etapie sieciowania chemicznego. Rury posiadają barierę antydyfuzyjną (EVOH) zgodną z normą DIN 4726, która zabezpiecza przed wnikaniem tlenu do instalacji grzewczych. Dzięki temu metalowe elementy instalacji są chronione przed korozją. Rury w systemie LEVERFIT xial to -warstwowy PE-Xc SD4+ o parametrach pracy do 90o oraz bar. Występują one w zakresie średnic od 6 do 32 mm. Rury posiadają pamięć kształtu, dzięki czemu przypadkowe złamanie nie wymaga stosowania kształtki. Miejsce wystarczy podgrzać opalarką, a rura wraca do swojego pierwotnego kształtu nie tracąc przy tym -letniej gwarancji. Kolejnym elementem systemu LEVERFIT xial są złączki z nasuwanym pierścieniem. To rozwiązanie gwarantuje absolutną szczelność połączenia bez zastosowania uszczelek typu O-ring. Większa średnica wewnętrzna złączek znacznie zmniejsza opory przepływu i straty ciśnienia w instalacji. Złączki posiadają unikatową i opatentowaną funkcją - LIKHIT. W czasie wykonywania połączenia, pierścień jest nasuwany na złączkę i na końcu procesu krawędzie pierścienia i złączki zatrzaskują się na sobie niczym w zamku, tworząc nierozerwalne połączenie. Kolejnym unikatowym rozwiązaniem jest hybrydowy nasuwany pierścień, który łączy w sobie najlesze cechy tworzywa sztucznego i metalu. Wewnętrzna plasikowa część pierścienia jest idealnie gładka i ułatwia jego naciąganie na złączkę (zwłąszcza w ujemnych temperaturach). Zewnętrzna metalowa część zabezpiecza przed rozszerzaniem się pierścienia w wysokich temperaturach. System LEVERFIT xial składa się ze złączek PPSU, mosiężnych gwintowanych oraz hybrydowych (jak np. kolanko naścienne). Złączki PPSU są całkowicie odporne na korozję i zarastanie. Do wykonania połączenia niezbędne są profesjonalne narzędzia. Najważniejsze z nich to ekspander i zaciskarka, dodatkowo wyposażone w głowice rozszerzające i szczęki. W systemie LEVERFIT xial dostępne są np. narzędzia akumulatorowe, zaprojektowane z myślą o instalatorach i łatwości w obsłudze. Są lekkie i mają ergonomiczny kształt. Wykonanie połączenia trwa zaledwie kilka sekund. Narzędzia są dostarczane w poręcznej walizce. Oprócz wersji elektrycznej dostępne są również narzędzia ręczne, które są lekkie, poręczne i przydatne w trudno dostępnych miejscach instalacji. Wszystkie umożliwiają wykonywanie połączeń w średnicach od 6 do 32 mm. Zaciskarka akumulatorowa 4 eny netto PLN bez podatku VT

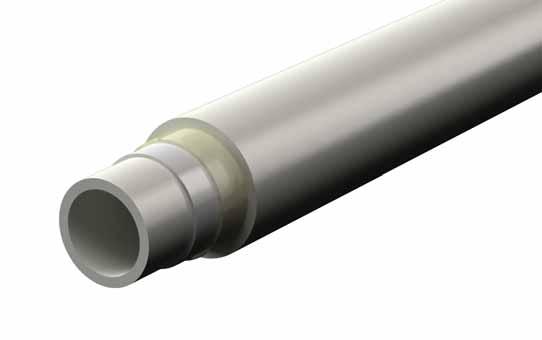

55 RURY LEVERFIT xial PREMIER 8 SYSTEM RUROWY w ie Rury barierą antydyfuzyjną EVOH Rura LEVERFIT PE-Xc SD4+ do instalacji grzewczych i wodociągowych; parametry pracy: temp. 90, ciś. bar zwoje 6x2,2 x2,8 2x3, 32x4,4 FX46230P0 FX4280P0 FX42300P0 FX P paleta m 4,90 7,0 3,80 24,80 dostarczana w zwojach Rura LEVERFIT PE-Xc SD4+ w otulinie 6 mm do instalacji grzewczych i wodociągowych; parametry pracy: temp. 90, ciś. bar zwoje 6x2,2 6x2,2 x2,8 x2,8 FP4I62PXR06 FP4I62PX06 FP4I280PXR06 FP4I280PX paleta m 8,70 8,70 2,90 2,90 dostarczana w zwojach. Warstwa kleju i PE 2. Warstwa EVOH 3. Warstwa kleju 4. Warstwa PE-Xc typ y rur średnica zew. grubość ścianki średnica wew. wsp. przewodzenia ciepła wsp. rozszerzalności maks. temp. pracy maks. chwilowa temp. pracy maks. ciśnienie pracy min. promień gięcia PEXSD4+ mm mm mm W/mK mm/mk o o bar 6 x 2,2 6 2,2,6 x 2,8 2,8 4,4 0,4 0, 90 xdz 2 x 3, 2 3, 8 32 x 4,4 32 4,4 23,2 eny netto PLN bez podatku VT

56 SYSTEM RUROWY PREMIER 8 ZŁĄZKI LEVERFIT xial w ie Złączki Pierścień nasuwany FZDH6S6S000P0 FZDHSS000P0 FZDH2S2S000P0 FZDH32S32S000P , 4,30,90,90 Złączka PPSU FZD6S6S000P0 FZDSS000P0 FZD2S2S000P ,90,80 4,90 Złączka mosiądz FZD32S32S00P0 0 6,90 Redukcja PPSU FZDS6S000P0 FZD2SS000P , 2,60 Redukcja mosiądz FZD2S6S000P0 FZD32S2S000P ,60 64,90 Kolano PPSU FZDE6S6S000P0 FZDESS000P0 FZDE2S2S000P0 FZDE32S32S000P ,90 2,60 9, 33,90 Trójnik PPSU FZDT6S6S6SP0 FZDTSSSP0 FZDT2S2S2SP0 FZDT32S32S32SP ,30,0 2,90 42,90 6 eny netto PLN bez podatku VT

57 ZŁĄZKI LEVERFIT xial PREMIER 8 SYSTEM RUROWY w ie Złączki Trójnik redukcyjny PPSU FZDTS6S6SP0 FZDT2S6S6SP0 FZDT2SSSP0 FZDT32S2S2SP ,70 9, 23,40 4, FZDTS6SSP0 FZDT2S6S2SP0 FZDT2SS2SP0 FZDT32S6S32SP0 FZDT32SS32SP0 FZDT32S2S32SP0 FZDTSS6SP0 FZDT2S2S6SP0 FZDT2S2SSP ,90,90 23,40 4,90 4,90 4,90 7,90 23,90 26, FZDT6SS6SP0 FZDTS2SSP ,90 2, FZDT2S6SSP0 FZDT32SS2SP ,0 44, FZDT2SS6SP0 FZDT32S2SSP0 0 0,90 4,90 Złączka podłączeniowa z gwintem zewnętrznym (GZ) mosiądz 6-/2" 6-3/4" -/2" -3/4" 2-3/4" 2-" 32-" FZS6S2M000P0 FZS6S34M000P0 FZSS2M000P0 FZSS34M000P0 FZS2S34M000P0 FZS2S44M000P0 FZS32S44M000P ,0 28,90 22,80 24,90 26,90 40,30 2,0 Złączka podłączeniowa z gwintem wewnętrznym (GW) mosiądz 6-/2" GW -/2" GW -3/4" GW 2-3/4" GW 2-" GW 32-" GW FZS6S2F000P0 FZSS2F000P0 FZSS34F000P0 FZS2S34F000P0 FZS2S44F000P0 FZS32S44F000P ,0 2,90 26,30 34, 40,30 2,0 Korek PPSU 6x2,2 x2,8 FZDPLUG6S000P0 FZDPLUGS000P ,90 8,90 Kolano podłączeniowe do montażu na ścianie z gwintem wewnętrznym (GW) PPSU/mosiądz 6-/2" -/2" -3/4" 2-3/4" FZDW6S2F000P0 FZDWS2F000P0 FZDWS34F000P0 FZDW2S34F000P ,90 26,30 36,90 47,70 eny netto PLN bez podatku VT 7

58 SYSTEM RUROWY PREMIER 8 ZŁĄZKI LEVERFIT xial w ie Złączki Złączka podłączeniowa z ruchoma nakrętką i uszczelnieniem płaskim (GW) mosiądz 6-3/4" -3/4" 2-" FZS6S34F00P0 FZSS34F00P0 FZS2S44F00P ,90 34,0 67,90 Kolano podłączeniowe z gwintem zewnętrznym (GZ) PPSU 6-/2" -/2" FZDE6S2M000P0 FZDES2M000P ,90 7,90 Kolano podłączeniowez gwintem zewnętrznym (GZ) PPSU/mosiądz 6-/2" FZDE6S2M00P0 0 37,90 Kolano podłączeniowe z gwintem wewnętrznym (GW) PPSU/mosiądz 6-/2" FZDE6S2F000P0 0 26,70 Przyłącze grzejnikowez rury miedzianej niklowanej L - mm 6- u - u FZR6S03000P0 FZRS03000P ,70 8,0 Przyłącze grzejnikowez rury miedzianej niklowanej T - mm 6- u-6 - u- FZR6S036SP0 FZRS03SP ,90 86,60 Złączka podłączeniowa z ruchomą nakrętką rura - rozdzielacz mosiądz 6x2,2 na 3/4" FZS6S34002P ,90 8 eny netto PLN bez podatku VT

59 KESORI I NRZĘDZI LEVERFIT xial PREMIER 8 SYSTEM RUROWY w ie kcesoria Zestaw do montażu kolan naściennych d=3 mm FZDW6S2F007P0 6,90 Pasta uszczelniająca do połączeń gwintowanych FZT000000P0,90 Narzędzia Ekspander ręczny 6-32 FZTTMH32EXP00P0 789,00 Głowice do ekspanderów 6 x 2,2 mm x 2,8 mm 2 x 3, mm 32 x 4,4 mm FZT006EXP00P0 FZT00EXP00P0 FZT002EXP00P0 FZT0032EXP00P0 289,00 289,00 289,00 289,00 Zaciskarka ręczna 6-32 FZTTMH32PRES0P0 9,00 Szczęki do zaciskarki ręcznej FZTHI6JW00P0 FZTHIJW00P0 FZTHI2JW00P0 FZTHI32JW00P0 kpl. kpl. kpl. kpl. 229,00 229,00 229,00 229,00 Nożyce 4- mm 4- FZTTU E0 69,00 dostępne od eny netto PLN bez podatku VT 9

60 SYSTEM RUROWY PREMIER 8 KESORI I NRZĘDZI LEVERFIT xial w ie Narzędzia Obcinarka do rur 4-63 mm 4-63 FZTTUF4630E0 299,00 dostępne od Zestaw narzędzi akumulatorowych opakowanie zawiera: - Zaciskarkę akumulatorową (2 V Li-Ion, h) - Ekspander akumulatorowy (2 V Li-Ion, h) - Ładowarka 230 V - Szczęki 6- - Szczęki Walizka UWG: głowice rozszerzające należy zamawiać osobno. FZTTH40F0000P0 kpl. 9749,00 dostępne od IV kw. 8 kumulator 2 V /. h Li-Ion FZT0000T0P0 349,00 dostępne od IV kw. 8 Ładowarka 2V 0-60 Hz FZT0000H00P0 449,00 dostępne od IV kw. 8 Szczęki do zaciskarki akumulatorowej FZTHI6000P0 FZTHI3200P0 kpl. 69,00 869,00 dostępne od IV kw eny netto PLN bez podatku VT

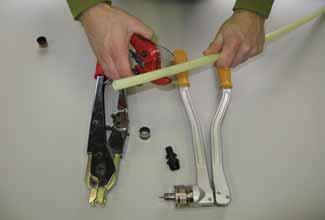

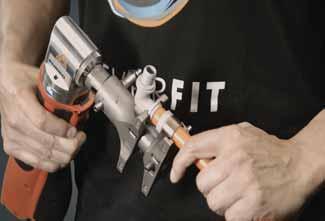

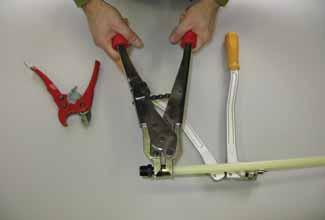

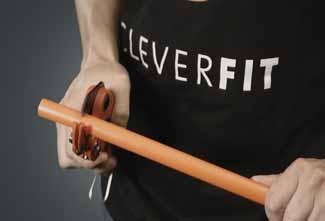

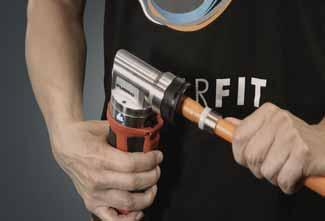

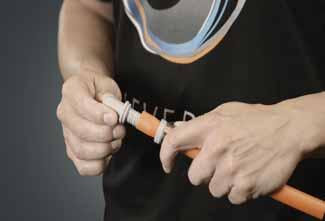

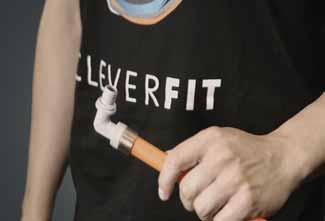

61 TEHNOLOGI MONTŻU LEVERFIT xial PREMIER 8 SYSTEM RUROWY Prawidłowe ucięcie rury Wsunięcie pierścienia na rurę (część plastikowa skierowana w stronę złączki) Rozszerzenie rury (2 razy, po rozszerzeniu ekspander należy obrócić) Włożenie złączki Nasunięcie pierścienia na złączkę Pierścień został nasunięty na złączkę - połączenie jest gotowe * do uszczelniania połączeń gwintowanych należy stosować pastę do tworzyw sztucznych FZT000000P0 eny netto PLN bez podatku VT 6

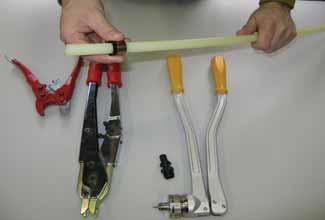

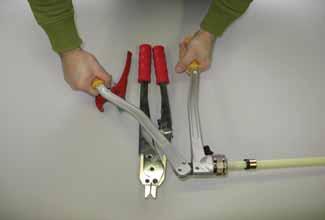

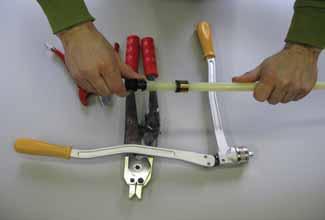

62 SYSTEM RUROWY PREMIER 8 TEHNOLOGI MONTŻU LEVERFIT xial Prawidłowe ucięcie rury Wsunięcie pierścienia na rurę (część plastikowa skierowana w stronę złączki) Rozszerzenie rury (3 razy, po każdym rozszerzeniu ekspander należy obrócić) Włożenie złączki Nasunięcie pierścienia na złączkę Pierścień został nasunięty na złączkę - połączenie jest gotowe * do uszczelniania połączeń gwintowanych należy stosować pastę do tworzyw sztucznych FZT000000P0 62 eny netto PLN bez podatku VT

63 ROZDZIELZE DO GRZEJNIKÓW SYSTEM RUROWY w ie Rozdzielacze do c.o. /4" z profilu ze stali nierdzewnej Ø42,4,6 w gat..430 " GW - GW " do centralnego ogrzewania i wody użytkowej w komplecie: - króćce przyłączeniowe GZ ¾, - odpowietrzniki - korki 2 obiegi 3 obiegi 4 obiegi obiegów 6 obiegów 7 obiegów 8 obiegów 9 obiegów obiegów obiegów 2 obiegów 2x29x82 62x29x82 22x29x82 262x29x82 32x29x82 362x29x82 42x29x82 462x29x82 2x29x82 62x29x82 62x29x82 FZMRR0240P0 FZMRR0340P0 FZMRR0440P0 FZMRR040P0 FZMRR0640P0 FZMRR0740P0 FZMRR0840P0 FZMRR0940P0 FZMRR40P0 FZMRR40P0 FZMRR240P0 kpl. 49,00 89,00 29,00 249,00 289,00 39,00 349,00 379,00 409,00 439,00 479,00 obiegów długość L G " wew. eny netto PLN bez podatku VT 63

64 SYSTEM RUROWY KESORI w ie kcesoria Rozeta pojedyncza 6 FZT00F3090P0 0,30 Rozeta podwójna 6 FZT00F3093P0,0 Łuk prowadzący ze stopką 6 2 FZT00RH60P0 FZT00RHP0,80 8, Uchwyt do rur pojedynczy z tworzywa 8x90 FZT00F308P0 0,00 Uchwyt do rur podwójny z tworzywa 9x90 FZT00F3086P0 0, 64
