PROJEKT BUDOWLANO WYKONAWCZY Oświetlenia ul. Ks. Kukli w Kończycach Wielkich

Transkrypt

1 PROJEKT BUDOWLANO WYKONAWCZY Oświetlenia ul. Ks. Kukli w Kończycach Wielkich INWESTOR: Gmina Hażlach Hażlach ul. Główna 57 nr. działek : wg wypisu z rejestru gruntów 2236/4, 1709/18, 1642, 1643/6, 2233/4 PROJEKTANT: Zofia Myrmus nr upr. 340/89 mgr inż. Grzegorz Myrmus IV kw 2008 rok

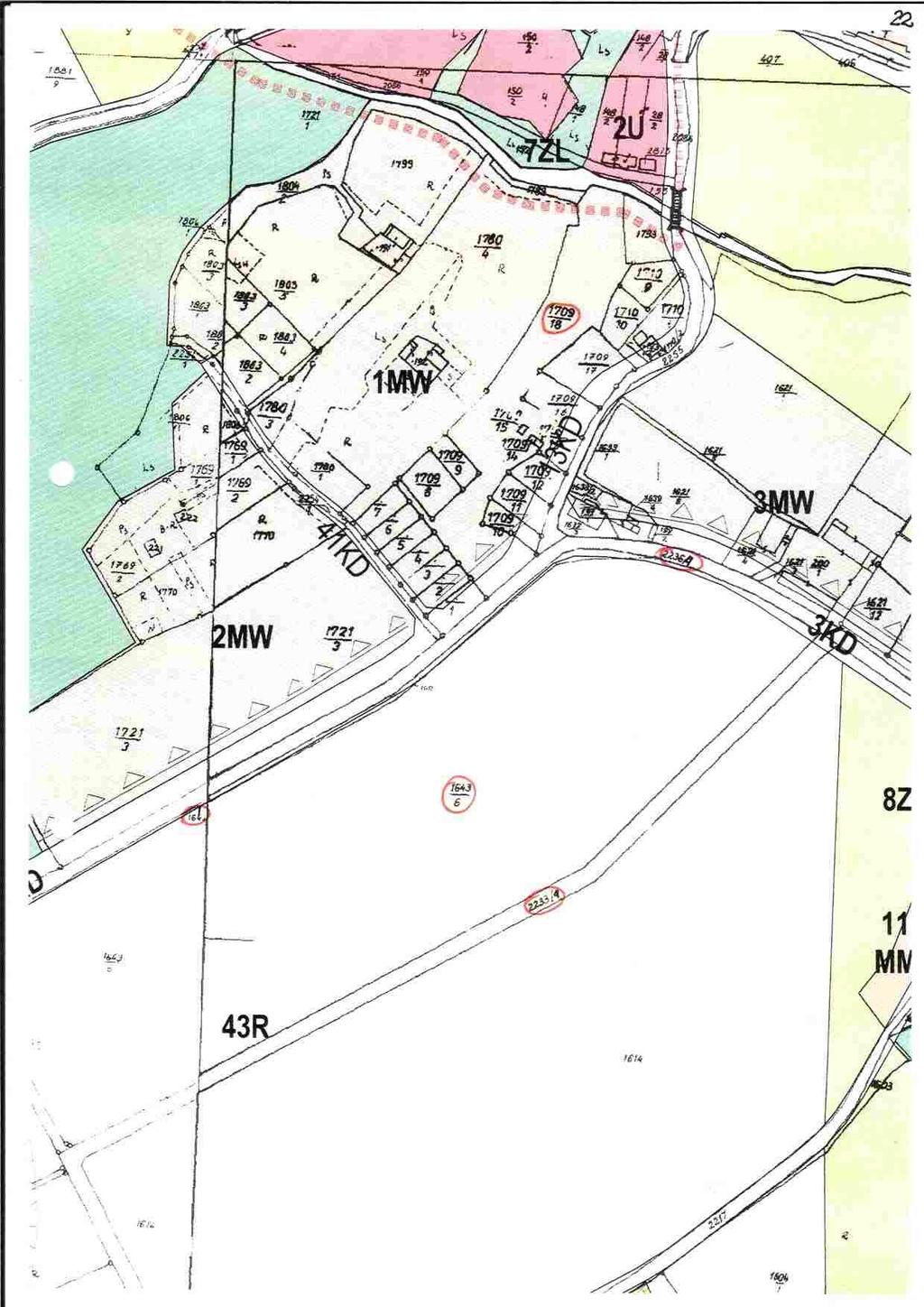

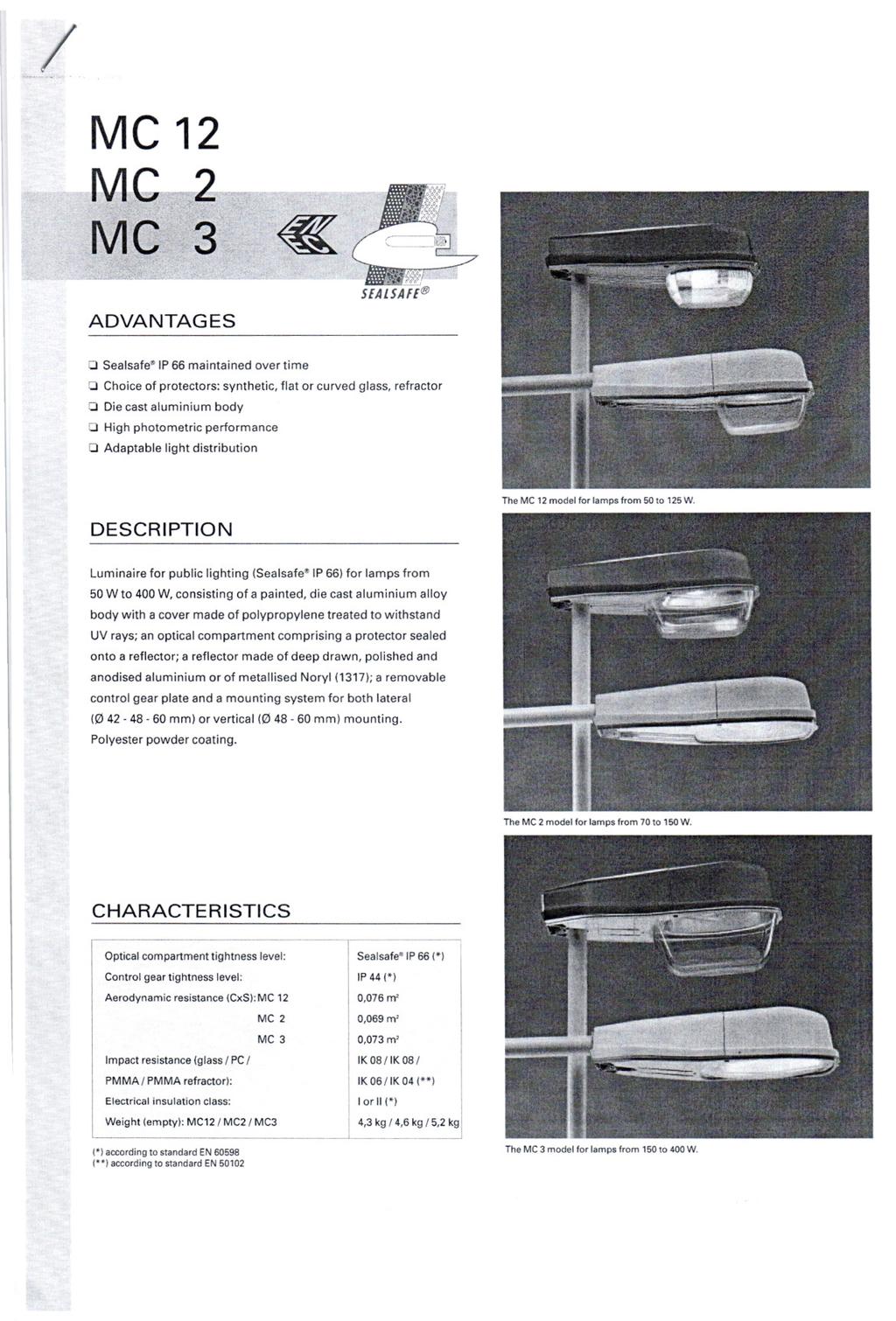

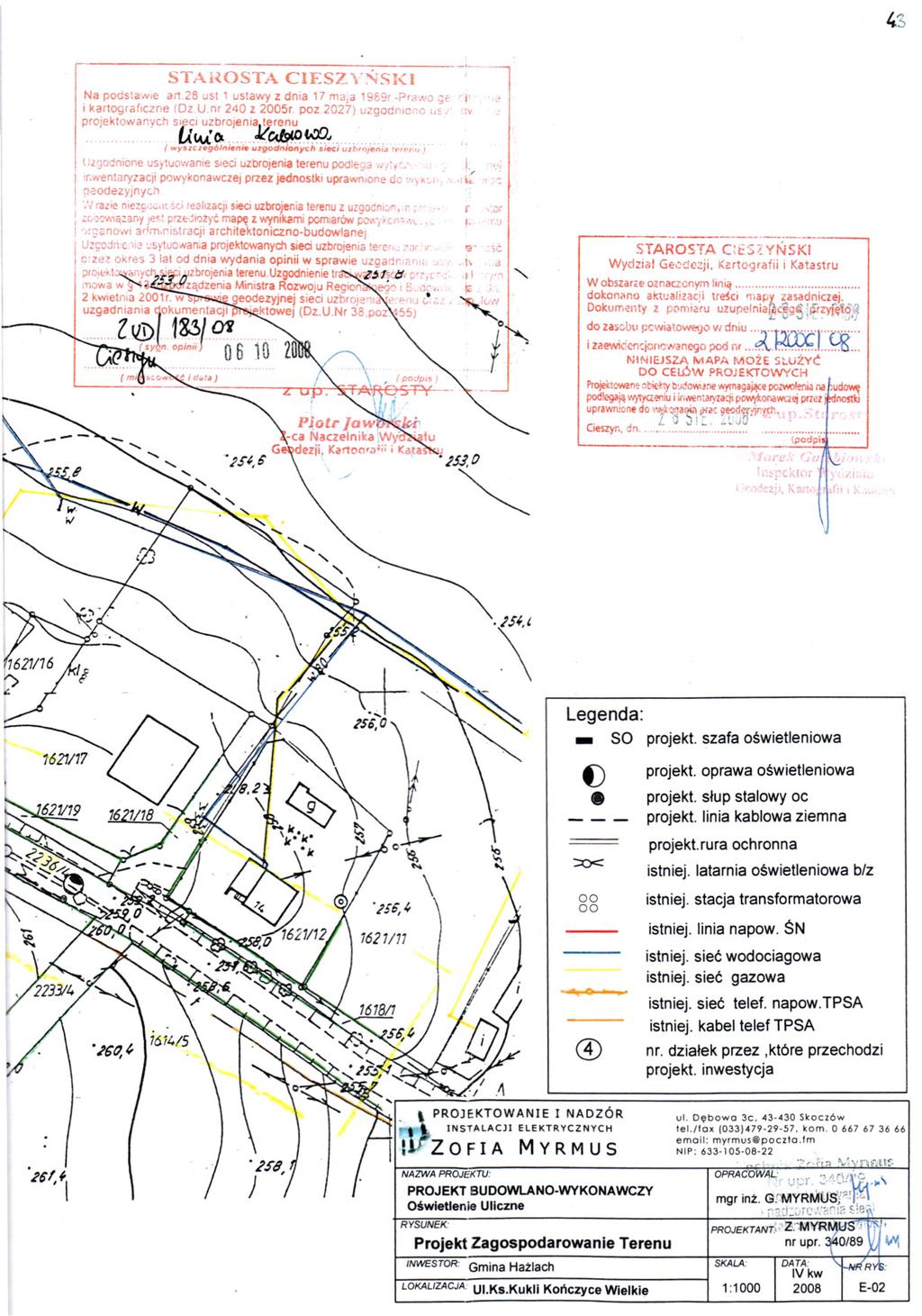

2 Spis treści 1. Pełnomocnictwo Wójta Gminy Hażlach 2. Opis techniczny 3. Obliczenia techniczne 4. Zestawienie materiałów 5. Warunki techniczne podłączenia wydane przez ENION Cieszyn 6. Wyrys i wypis z planu zagospodarowania przestrzennego Gminy Hażlach 7. Protokół Z.U.D.P 8. Uzgodnienie dokumentacji przez ENION Cieszyn 9.Uzgodnienie PZDP w Cieszynie 10.Pismo GOSD Sp.zo.o. Zabrze 11.Uzgodnienia branżowe na planie -Rozdzielnia Gazu 12.Uzgodnienia branżowe na planie -Wodociągi Ziemi Cieszyńskiej 13. Uzgodnienia branżowe na planie -Urząd Gminy Hażlach, - Enion Cieszyn - TPSA Bielsko Biała 14. Kopia mapy ewidencyjnej 15.Wykaz właścicieli i władających gruntów 16.Zgody właścicieli gruntów 17.Spis rysunków - Szkic orientacyjny - Nr.Rys. 1 - Projekt zagospodarowania terenu skala 1: Nr.Rys. 2 -Schemat ideowy oświetlenia ulicznego - Nr.Rys. 3 - Karta katalogowa-oprawa MC2 Szreder - Karta katalogowa-słup SO9/ oc S Elmonter - Karta katalogowa wysięgnik W12 18 Oświadczenie projektanta 19 Zaświadczenie z Izby 20. Uprawnienia projektowe

3

4 1. Opis Techniczny 1.1 Podstawa opracowania - Zlecenia wykonawcy - Obowiązujące normy i przepisy -Warunki techniczne Przyłączenia wydane przez ENION Cieszyn -Inwentaryzacja własna w terenie -Geodezyjne podkłady mapowe -Wypis z miejscowego Planu Zagospodarowania Przestrzennego Gminy Hażlach -Protokół ZUDP -Katalog słupów oświetleniowych oraz opraw oświetleniowych 1.2 Przedmiot Opracowania Przedmiotem opracowania jest wykonanie projektu oświetlenia ul. Ks Kukli w Kończycach Wielkich. 1.3 Zakres Opracowania Niniejsze opracowanie swym zakresem obejmuje -Przyłącze kablowe z istniej. stacji transformatorowej -Szafkę oświetlenia ulicznego SOU -Linię kablową ziemną oświetlenia ulicy -Instalacji ochrony przed porażeniem prądem elektrycznym -Instalacji ochrony przepięciowej 1.4 dane techniczne Zasilanie -kablowe z istniejącego słupa linii napowietrznej Typ przyłącza YAKY 4x35 mm 2 Długość przyłącza 15m. Napięcie zasilania 400/230V Moc maksymalna dla pkt.zapalania 4 kw Pomiar energii elektrycznej 1-fazowy 2 strefowy Układ sieci : TNC Rodzaj linii ośw. Kablowa ziemna Typ linii oświetleniowej YAKY 4x25mm 2 Długość linii oświetleniowej 250 m Typ słupów oświetleniowych i ilość SO9 Elmonter szt 6 Typ opraw oświetleniowych MC2 Schreder kpl 6 z lampą sodową SON W

5 1.5 Zasilanie W oparciu o wydane warunki przyłączenia zasilanie projektowanego oświetlenia odbywać się będzie z projektowanego obwodu wyprowadzonego ze stacji transformatorowej Kończyce Wielkie Stadnina Koni [22387] z transformatorem 100 KVA. Z wolnego pola w rozdzielnicy na w/w stacji transformatorowej wyjść kablem ziemnym YAKY 4x35 mm2 o długości 15m (łącznie z zapasem na stacji i przy SOU) do projektowanej szafy oświetleniowej SOU zlokalizowanej w sąsiedztwie stacji transformatorowej. Projektowany kabel zasilający SOU należy zabezpieczyć na słupie rurą ochronną SV Φ 50 Arota do wysokości 2,5 od ziemi przed uszkodzeniami mechanicznymi. Drugostronnie projektowany kabel wprowadzić do szafy oświetleniowej. Wejście do rury na stacji zadławić. 1.6 Szafa pomiarowa SOU W oparciu o katalog INCOBEX projektuje się szafę oświetleniową wolnostojąca typu SOU- 2/W/F. Obudowa ST 40 x57 + fundament FT-40. Stopień ochrony IP 44, klasa ochronności II. Zabezpieczenie przedlicznikowe stanowić będzie rozłącznik bezpiecznikowy RBK 00 z wkładkami topikowymi WTN00 gg /20A. Do pomiaru energii elektrycznej przewidziano licznik energii czynnej 1-fazowy, bezpośredni. Pozostałe wyposażenie szafy to aparatura rozdzielczo sterownicza. Całość aparatury zostanie zabudowana według karty katalogowej INCOBEX. Projektowana SO będzie pracować w układzie TNC co należy zaznaczyć przy jej zakupie. Samoczynne włączenie obwodu oświetleniowego odbywać się będzie poprzez astronomiczny zegar sterujący CPA 3.1 Dla ręcznego włączania styczników przewidziano łącznik przyciskowy z kontrolką LP 352. Obwód sterowniczy zabezpieczono wyłącznikiem nadprądowym S301B6 Dodatkowo jako wyposażenie szafy zabudować gniazdo n.t hermetyczne wewnątrz SOU. Schemat połączeń w szafie SOU przedstawiono na schemacie ideowym. 1.7 Linia kablowa oświetlenie ulicy. Zgodnie z warunkami technicznymi przyłączenia do sieci należy z projektowanego pkt zapalania wyprowadzić linię kablową YAKY 4x25mm 2 zasilającą projektowane latarnie oświetleniowe wzdłuż ulicy Ks. Kukli. Dla oświetlenia ul. Ks. Kukli zaprojektowano w oparciu wytyczne Inwestora słupy oświetleniowe firmy ELMONTER Zagorów typu SO9/ oc S o wysokości 9 m. Jako źródła światła zastosowano oprawy MC2 Schreder z lampami sodowymi SON- I 100W. Projektowane oprawy osadzone będą na wysięgnikach W 12 Połączenie oprawy oświetleniowej z linią zasilającą należy wykonać przewodami typu YDY 3x1,5 mm 2 w tabliczce bezpiecznikowej. Każdą oprawę należy zabezpieczyć wkładką topikową typu Bi-Wts gl/gg 6 A. Na słupie przykleić nalepkę Urządzenie elektryczne oraz oznaczyć nr słupa. Układanie kabla w ziemi. Kabel 400/230V układać należy w wykopie na głębokości min. 0,7 m w ziemi. Pod i nad kablem należy wykonać warstwy piaskowe o grubości 0,2m, a następnie przykryć folią PCV koloru niebieskiego o szerokości 0,4m koloru niebieskiego. Trasa projektowanego kabla przebiegać będzie wzdłuż ulicy Ks. Kukli. Przejście pod od ulicą Ks. Kukli wykonać metodą przewiertu lub przepychu

6 w oparciu o pismo nr PZDP-5443/Z/77/1544/08 z dnia Powiatowego Zarządu Dróg Publicznych w Cieszynie. W słupach jak również na całej trasie w wykopie założyć oznaczniki kablowe w odstępach max. 10m. Oznaczniki powinny zawierać: typ, przekrój, trasę, datę montażu i wykonawcę. Skrzyżowania kabla z innymi sieciami należy wykonać w rurach ochronnych. Przed przystąpieniem do wykonania wykopu pod kabel należy wytyczyć jego dokładną trasę, na podstawie wykopów kontrolnych. Prace należy wykonać zgodnie z obowiązującymi przepisami oraz normą PN-85/E Ochrona przeciwporażeniowa Ochronę przed porażeniem prądem elektrycznym zgodnie z WTZ stanowić będzie samoczynne szybkie wyłączenie ( układ sieciowy TNC). Na całej długości linii oświetleniowej żyłą ochronną PE będzie bednarka Fe Zn 25x4mm układana równolegle do kabla ziemnego. Przewód PEN należy uziemić w miejscach pokazanych na schemacie ideowym projektowanego oświetlenia. Oporność uziomu nie może przekroczyć wartości 10Ω. Do przewodu PEN sieci należy przyłączyć słupy, wysięgniki oraz metalowe części opraw oświetleniowych. Całość prac należy wykonać zgodnie z obowiązującymi normami, oraz niniejszym projektem Informacja dotycząca bezpieczeństwa i ochrony zdrowia. I. Podstawa opracowania Plan bezpieczeństwa i ochrony zdrowia opracowano na podstawie Rozporządzenia Ministra Infrastruktury z dnia 23czerwca 2003 r. w sprawie szczegółowego zakresu i formy planu bezpieczeństwa i ochrony zdrowia oraz szczegółowego zakresu rodzajów robót budowlanych, stwarzających zagrożenia bezpieczeństwa i zdrowia ludzi. II. Zakres opracowania Niniejsze opracowanie obejmuje plan bioz dla zadania: Linia oświetleniowa kablowa przy ulicy Ks. Kukli w Kończycach Wielkich. Trasa projektowanego oświetlenia została przedstawiona na planie sytuacyjnym III. Wykaz istniejących, obiektów budowlanych podlegających adaptacji: W zakresie zadania jest budowa sieci oświetleniowej : - kablowej kablem YAKY 4x25 mm 2 o dług 250m - zasilanie szafy SOU YAKY 4x35 mm2 o dług 15m - Zabudowa szafy oświetleniowej IV. Istniejące elementy zagospodarowania mogące stwarzać zagrożenia W przedmiotowym zakresie planowanych robót znajdują się następujące, istniejące elementy zagospodarowania, terenu mogące stwarzać zagrożenia: -jezdnia ulicy Ks. Kukli -jezdnia ulicy Zamkowej -przewody elektroenergetyczne (linia n/n napowietrzna), -przewody elektroenergetyczne (linia S/N napowietrzna), -istniejący drzewostan

7 V. Zagrożenia mogące wystąpić w toku realizacji robót Wykonywane roboty będą mogły stwarzać następujące zagrożenia -od ruchomych elementów sprzętu mechanicznego wykonującego roboty ziemne w całym zakresie wykonywania prowadzonych prac -porażenia prądem elektrycznym -upadku z wysokości przy pracach montażowych na słupach -niebezpieczeństwo od ruchu drogowego jezdnia ul. Ks. Kukli -niebezpieczeństwo od ruchu drogowego jezdnia ul. Zamkowej VI. Wydzielenie i oznakowanie miejsca prowadzenia robót Realizacja robót odbywać się będzie sukcesywnie od miejsca włączenia do PZ w kierunku ulicy Ks. Kukli. Teren robót należy wygrodzić w sposób wyraźny (tablice informacyjne i zakazu, taśmy ostrzegawcze, barierki, siatki itp.) od miejsc ogólnodostępnych dla osób trzecich. Miejsca kolizyjne z istniejącym uzbrojeniem terenu zlokalizować przy współudziale przedstawicieli ich właścicieli i służb geodezyjnych. Szczegóły podają plany zagospodarowania terenu z naniesionymi uzgodnieniami branżowymi. VII. Instruktaże i szkolenia pracowników Realizację zadania należy poprzedzić szkoleniem pracowników w tematyce prowadzenia zmechanizowanych i ręcznych robót ziemnych, prowadzenia robót w pobliżu uzbrojenia terenu oraz w obrębie dróg komunikacyjnych. Szkolenia powinien prowadzić specjalista d\s BHP. Z chwilą wejścia na teren budowy każdy z pracowników musi zostać poddany szkoleniu stanowiskowemu w zakresie realizowanych prac co powinno być odnotowane w zeszycie szkoleń. Instruktaże winny być powtarzane w cyklach tygodniowych. Każdy zatrudniony powinien znać zasady postępowania w przypadku występowania zagrożeń: - wykonywania robót w wykopach, - przebywania w pobliżu pracującego sprzętu zmechanizowanego (koparek, ładowarek, podnośników, dźwigów itp.), - obsłudze wiertnic do przewiertów poziomych, - pracy na wysokościach (również z kosza podnośnika samochodowego), - pracy w pobliżu urządzeń pod napięciem, - robót w pobliżu uzbrojenia energetycznego, - stosowania środków ochrony osobistej, - udzielenia pierwszej pomocy w razie wypadku. W przypadku pojawienia się jakiegokolwiek zagrożenia, pracownicy przebywający w niebezpiecznej strefie, powinni się z niej wycofać, powiadamiając osobę dozoru o powstałej sytuacji. Na terenie prowadzenia prac każdy pracownik winien posiadać niezbędny sprzęt ochrony osobistej, tj. hełm ochronny, rękawice ochronne, ubranie i buty robocze. Odzież robocza pracowników powinna mieć naszywki z nazwą firmy. Dodatkowo, pracownicy pracujący w pobliżu dróg powinni być ubrani w kamizelki odblaskowe. Prowadzenie robót powinno się odbywać pod bezpośrednim nadzorem brygadzisty lub mistrza budowy, zaś dopuszczenie do prac niebezpiecznych winno być prowadzone na podstawie szczegółowych przepisów.

8 VIII. Środki techniczne i organizacyjne zapobiegające zagrożeniom Wykopy na głębokości 1-2,5m winne posiadać zabezpieczenie w postaci ścianek ażurowych, zaś głębsze w postaci ścianek szczelnych wykonanych przy użyciu bali drewnianych, rozpór stalowych oraz płyt szalunkowych. Montaż jak i demontaż deskowań powinien przebiegać pod nadzorem odpowiednich osób. Ruch pojazdów w pobliżu prowadzonych robót ziemnych powinien odbywać się poza klinem odłamu gruntu tzn. w odległości większej od krawędzi wykopu niż głębokość wykopu, co wymaga właściwego ustawienia barierek ogrodzeniowych. Zejścia do wykopu należy wykonać przy użyciu drabin, rozstawionych w odległościach nie przekraczających 20m. Teren prowadzenia prac należy w sposób wyraźny oznakować przy pomocy: - znaków ostrzegawczych, - barierek siatek, - nocnego oświetlenia koloru żółtego, - taśm ostrzegawczych biało-czerwonych i tablic UWAGA Głębokie wykopy!, Dla celów komunikacyjnych na czas prowadzenia robót należy wykorzystać istniejące ulice i drogi tymczasowe z płyt drogowych ułożonych na czas budowy. Przekopami kontrolnymi należy ustalić położenie istniejącego uzbrojenia terenu. Urobek wykonywany z wykopów powinien być składowany co najmniej odległości 1m poza klinem odłamu gruntu, lub w przypadku braku miejsca odwożony samochodami na teren tymczasowego składowania. IX. Uwagi końcowe - Należy powiadomić geodezję w celu zinwentaryzowania linii oświetleniowo-rozdzielczej. - Przed wykopaniem dołów pod słupy należy wykonać przewierty kontrolne w celu zlokalizowania istniejącego uzbrojenia terenu. Zachować odległości i wytyczne podane w uzgodnieniach branżowych - Przed oddaniem do eksploatacji należy dokonać pomiarów wielkościowych elektrycznych, szczególności pomiar stanu izolacji trasy kablowej i pomiar rezystancji uziemienia. - Przed podłączeniem projektowanego oświetlenia do czynnej sieci rozdzielczej uzyskać zgodę z ENION Cieszyn - Teren po robotach należy doprowadzić do stanu pierwotnego. - Wszystkie zmiany wynikłe w trakcie budowy uzgodnić z projektantem lub inspektorem nadzoru.

9 3. Obliczenia Bilans mocy Moc maksymalna Moc zainstalowana P m = 6 opraw x 1103W = 0,660 k W P i = 6 opraw x 1103W = 0,660 k W Moc maksymalna dla SO (wraz z rezerwą) P m =4,0 kw Dobór zabezpieczeń - Dla pkt zapalania. Moc maksymalna P m =4,0 kw (wraz rezerwą) Prąd maksymalny I m Pm 4,0 I m = = = 17, 39A Un 0,23 W szafce zabudowane będzie zabezpieczenie przedlicznikowe RBK 00 z wkładką WTN -00gl/gG 20A. - Dla projektowanego obwodu zabudować zabezpieczenie obwodowe 16A Obliczanie spadku napięcia Obliczenia spadku napięcia zostały ujęte w tabeli Spadek napięcia. - Dla sieci zasilających 3-fazowych P - moc maksymalna czynna [W[ L - długość przyłącza [m] γ - konduktywność przewodu mierzonego [Ω] S - przekrój przyłącza [m] Un napięcie znamionowe międzyprzewodowe [V] P l 100 ΔU % = 2 γ s U n - Dla obwodów oświetleniowych 1-fazowych P - moc maksymalna czynna [W[ L - długość przyłącza [m] γ - konduktywność przewodu mierzonego [Ω] S - przekrój przyłącza [m] Un napięcie znamionowe międzyprzewodowe [V] P l 200 ΔU % = 2 γ s U n

10 Wyznaczanie przekroju przewodów ze względu na obciążalność prądową długotrwała kd Δϑ I Z l Δν I Bm gdzie: k d - współczynnik określający krotność przekroczenia obciążalności dopuszczalnej długotrwałej przewodu lub kabla podczas obciążenia dorywczego Δ ϑ - współczynnik temperaturowy I Z - wartość obciążalności dopuszczalnej długotrwałej dla przewodu lub kabla [A] l - współczynnik określający krotność zadziałania zabezpieczenia przeciążeniowego Δ υ - współczynnik termiczny zadziałania zabezpieczenia przeciążeniowego I - wartość zabezpieczenia przeciążeniowego [A] k Bm d 1 = 1 e t T d gdzie: t d T - czas trwania obciążenia dorywczego (10, 30, 60, 90 min) - cieplna stała przewodu ϑdd ϑ Δϑ = ϑdd ϑ0 gdzie: ϑ - temperatura dopuszczalna długotrwała przewodu dd 0 ' ϑ 0 - faktyczna temperatura otoczenia (pracy) ϑ 0' - obliczeniowa temperatura otoczenia Wyniki obliczeń przekrojów przewodów ze względu na obciążalność prądową długotrwałą przedstawiono w tabeli Przeciążenie. Obliczenia poziomu i równomierności luminancji dla oświetlenia przedmiotowej drogi przeprowadzono w oparciu o normę PN EN oraz wytyczne Inwestora ( typ słupów i typ opraw oświetleniowych)

11

12

13

14

15

16 4.Zestawienie podstawowych materiałów 1.Szafa oświetlenia ulicznego ICOBEX SOU-2/W/F kpl 1 2.Rozłacznik bezpiecznikowy RP-00 z wkładką bezpiecznikową kpl 1 3.Kabel ziemny YAKY 4x35 mm2 m 15 4.Kabel YAKY 4x25 mm 2 m Folia kalandrowana z PCW m Przewód YDY 3x1,5 mm2 m 62 7.Oprawa MC2 Schreder 100W szt 6 8.Lampa sodowa NAV T 100W szt 6 9. Słup oświetl. S09/3 Elmonter szt Fundament B-120 szt 6 11.Wysięgnik W12 l-ram. L=1,5m Elmonter szt Kapturek M24 szt Izolacyjne złącze z bezpiecznikiem IZK1 kpl Bednarka FeZn25x4 mm m Uziom szpilkowy stalowy fi 18mm szt 1 16.Rura ochronna SRS 110 m Rura ochronna SV 75 m 2,5 18.Słupki oznaczeniowe typu SO 115x20x30cm szt Piasek m Opaski kablowe Oki szt Końcówki kablowe Al. 35 szt 8 22.Uchwyty kablowe UKU szt 13

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

41

42

43

44

45

46

47

48 LEGENDA proj. YAKY 4x25mm 2 proj. bednarka 25x4mm proj. słupy SO9/3 oc Elmonter z oprawą MC2 Schreder i tabliczką bezpiecznikową w słupie z wkładką 6A projekt. szafa oświetlenia ulicznego INCOBEX SOU-2/W/F Rozdz. na stacji transf. Kończyce Małe Stadnina Koni RBK-1 WTN-1/ gg 25A RBK-1 WTN-1 gg 20A 1-faz. ZS Blok sterowania K1 N 1 faz. S301-B10A U=400/230V Układ sieci TNC Pm= 4,0 kw RBK-00 WTN-00 C gl/gg 16A Fe Zn 25x4 PEN R<10oma 55m proj. YAKY 4x35mm 2 15m 1/I 2/I 3/I 4/I 5/I 6/I 37m 39m 39m 39m 39m Projekt. kabel YAKY 4x25 mm2 + bednarka ocynk. 25x4mm - 250m 1. W pobliżu istniejącego uzbrojenia terenu wykopy prowadzić ręcznie 2. Przestrzegac zalecen podanych w uzgodnieniach branżowych, ZUDP 3. W przypadku stwierdzenia uzbrojenia nie wykazanego na mapach przerwać prace i uzgodnić kolizje z własciwymi slużbami technicznymi NAZWA PROJEKTU: PROJEKT BUDOWLANO-WYKONAWCZY Oświetlenie Uliczne RYSUNEK: Schemat ideowy oświetlenia OPRACOWAL: mgr inż. G. MYRMUS, PROJEKTANT: Z. MYRMUS, INWESTOR: Gmina Hażlach LOKALIZACJA: Ul. Ks. Kukli Kończyce Małe SKALA: DATA: IV kw 2008 NR RYS 3:
