1 Jedyny w Polsce Twister Ceramiczny system kominowy

Zrewolucjonizowany system przewietrzania pierwszy na rynku obwodowy system wentylacji. Szkliwione rury wewnętrzne szkliwienie ogranicza osiadanie osadów i poprawia ciąg w kominie.

2 Twister Jedyny w Polsce ceramiczny system kominowy! Zalety ceramicznego systemu kominowego Twister Innowacyjność - jedyny w Polsce w pełni ceramiczny system kominowy złożony z ceramicznej rury szkliwionej i pustaków ceramicznych. Zrewolucjonizowany system przewietrzania pierwszy na rynku obwodowy system wentylacji. Szkliwione rury wewnętrzne szkliwienie ogranicza osiadanie osadów i poprawia ciąg w kominie. Doskonała izolacja dzięki twardej wełnie mineralnej z łączeniami na zakład, której modułowa budowa zapewnia nie tylko prosty montaż, ale również dokładną izolację. Pełna kwasoodporność przewyższająca wymagania stawiane wyrobom kominowym dzięki zastosowaniu wysokiej jakości ceramiki i elementów wykończeniowych z blachy kwasoodpornej. Uniwersalność do pieców nisko i wysokotemperaturowych oraz do wielu rodzajów paliw. Łatwość montażu dzięki modułowej budowie i kompletnemu zestawowi elementów tworzących gotowe rozwiązanie. Lekkość i idealne dopasowanie obu części składających się na kompletny pustak ułatwiają nie tylko montaż, ale również kontrolę poprawności wykonania całego systemu w poszczególnych jego etapach. Zakres temperatur spalin do 600 O C. Ceramiczny system kominowy Twister składa się z pustaków ceramicznych produkowanych przez CERPOL-KOZŁOWICE oraz z kwasoodpornych profili kamionkowych produkowanych przez CRH KLINKIER GOZDNICA. System dostępny jest w sieci sprzedaży CRH KLINKIER. CERPOL-KOZŁOWICE Sp. z o. o. ul. Nowa 4 Kozłowice, Gorzów Śląski tel. [034] , , fax: [034] cerpol@kozlowice.pl, GOZDNICA GOZDNICKIE ZAKŁADY CERAMIKI BUDOWLANEJ Sp. z o.o. ul. Świerczewskiego 35, Gozdnica tel , fax: , gozdnica@crh-klinkier.pl, Przykłady wykorzystania pustaków wentylacyjnych Numer Aprobaty Technicznej: AT /2006 Cztery kanały wentylacyjne Dwa kanały wentylacyjne przekrój A-A przekrój A-A A A A A

Elementy ceramicznego systemu kominowego Twister Profil dolny Profil wyczystkowy Profil przyłączeniowy Profil podstawowy ø ø [mm] L [mm] s [mm] 140 500 18 180 500 20 200 500 20 ø [mm] L [mm] b [mm]

3 Elementy ceramicznego systemu kominowego Twister Profil dolny Profil wyczystkowy Profil przyłączeniowy Profil podstawowy ø ø [mm] L [mm] s [mm] ø [mm] L [mm] b [mm] ø [mm] L [mm] b [mm] ø [mm] H [mm] h [mm] Szkliwiona rura ceramiczna ograniczająca osiadanie kondensatu i poprawiająca ciąg w kominie, w pełni kwasoodporna, dzięki zastosowaniu unikalnej technologii szkliwienia, odporna na działanie bardzo wysokich temperatur oraz na ich amplitudy. Dostępna w średnicach 14/18/20 cm, co umożliwia dobór najodpowiedniejszego kotła grzewczego. Półmetrowe długości rur zapewniają lepszą szczelność układu dzięki zmniejszeniu liczby miejsc łączeń. W skład ceramicznego systemu kominowego Twister wchodzi: profil podstawowy oraz profile dodatkowe: przyłączeniowy (do podłączania pieców), wyczystkowy (rewizyjny - do usuwania ewentualnych zanieczyszczeń lub odpadów powstających w procesie spalania) i dolny - (do zbierania i odprowadzania kondensatu) Wełna mineralna D H ø [mm] H [mm] d [mm] D [mm] gr [mm] Wełna mineralna półokrągła, idealnie dopasowana do przekroju pustaka i rury, o modułowej budowie ułatwiającej montaż. Dzięki łączeniom na zakład zapewnia również maksymalną izolację Pustak ceramiczny Pustak ceramiczny o wysokości 250 mm, wypalany z gliny. Te same własności pustaka kominowego i ścian nośnych pozwalają zachować jednolitość materiałową konstrukcji budynku. Doskonały system wentylacji wełny mineralnej dzięki zastosowaniu inteligentnego systemu otworów na całym obwodzie pustaka (w odróżnieniu od dostępnych do tej pory na rynku systemów wentylowanych wyłącznie A [mm] B [mm] H [mm] punktowo w narożnikach pustaka) Pustak wentylacyjny A [mm] H [mm] Kanały wentylacyjne zintegrowany system złożony z tradycyjnych pustaków wentylacyjnych. Uniwersalne moduły pozwalają na tworzenie dowolnych konfiguracji kanałów odprowadzających zużyte powietrze z pomieszczeń. Okrągły przekrój kanałów wentylacyjnych zapewnia lepszą cyrkulację powietrza niż znane dotychczas przekroje prostokątne. Zgodnie z obowiązującymi przepisami nie ma obowiązku obudowywania przewodów wentylacyjnych wewnątrz budynku. Zakończenia Zakończenia - elementy wykończeniowe wykonane z kwasoodpornej i nierdzewnej stali. Spełniają funkcje uszczelniające, idealnie wykańczając poszczególne elementy przewodu kominowego.

Ceramiczny system kominowy Twister Przykładowy

Twister Daszek ze stali kwasoodpornej Kołnierz

Dylatacja stropu i komina - wypełnienie z wełny

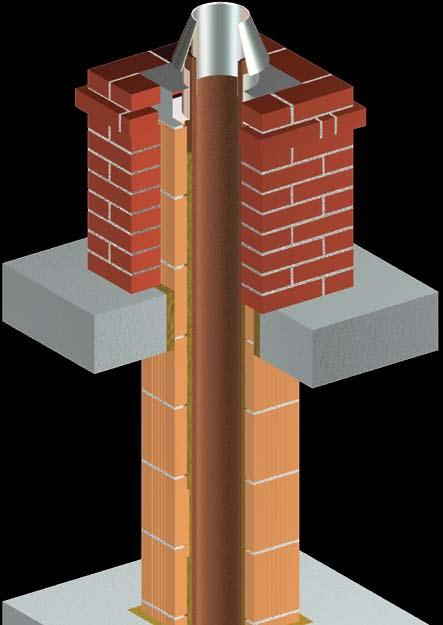

4 Ceramiczny system kominowy Twister Przykładowy schemat budowy Ceramicznego systemu kominowego Twister Daszek ze stali kwasoodpornej Kołnierz uszczelniający ze stali kwasoodpornej Okładzina z cegły klinkierowej Strop ostatniej kondygnacji Zaprawa murarska Pustak ceramiczny Dylatacja stropu i komina - wypełnienie z wełny mineralnej Strop pierwszej kondygnacji

5 Ceramiczny system kominowy Twister kondygnacji Profil podstawowy Profil przyłączeniowy Kołnierz przyłączeniowy Wełna mineralna (czołowa) Profil wyczystkowy Drzwiczki rewizyjne Kratka wentylacyjna Profil dolny Fundament żelbetowy lub murowany z cegły pełnej

Ceramiczny system kominowy Twister przewód kominowy + 2 przewody wentylacyjne + 4 przewody wentylacyjne przekrój systemu Ceny przewodów kominowych wraz z przewodami wentylacyjnymi umieszczone są na

6 Ceramiczny system kominowy Twister przewód kominowy + 2 przewody wentylacyjne + 4 przewody wentylacyjne przekrój systemu Ceny przewodów kominowych wraz z przewodami wentylacyjnymi umieszczone są na stronie internetowej CRH KLINKIER CRH KLINKIER Sp. z o. o. ul. Pszczyńska 309, Gliwice, tel. sekretariat: Dział Logistyki: Informacje o ofercie: , fax: crh-klinkier@crh-klinkier.pl W celu zlokalizowania najbliższego punktu sprzedaży produktów CRH KLINKIER zapraszamy do serwisu lub prosimy o kontakt z Regionalnym Kierownikiem Sprzedaży z danego województwa. Regionalni Kierownicy Sprzedaży: I Jarosław Hirsz j.hirsz@crh-klinkier.pl Gdańsk II Michał Hycza m.hycza@crh-klinkier.pl II Olsztyn III Robert Szybiak r.szybiak@crh-klinkier.pl Szczecin I maj 2008 design: ad-venture.pl Zielona Góra GOZDNICA III IV Poznań Bydgoszcz Toruń VIII VI V PATOKA Radom Wrocław Częstochowa Kielce Opole CERG Łódź Katowice Kraków Warszawa IX Białystok Rzeszów VII Lublin IV Jakub Rausch j.rausch@crh-klinkier.pl V Paweł Borychowski p.borychowski@crh-klinkier.pl VI Dariusz Figlarski d.figlarski@crh-klinkier.pl VII Maciej Skrzeczyński m.skrzeczynski@crh-klinkier.pl VIII Jacek Warta j.warta@crh-klinkier.pl IX Wojciech Gumulak w.gumulak@crh-klinkier.pl Ekspert CRH KLINKIER - fachowe doradztwo techniczne. mgr inż. Piotr Wojtasik: tel , p.wojtasik@crh-klinkier.pl
