UWAGA! Montaż dodatkowej wyczystki należy uzgodnić z zakładem kominiarskim.

Transkrypt

1 TECHNIKA KOMINOWA Ogólna charakterystyka systemów kominowych 1. Każdy budynek, w którym zainstalowany jest kocioł grzewczy, powinien mieć instalację do skutecznego odprowadzania spalin i jego wentylacji. 2. Ssące działanie przewodów dymowych, spalinowych i wentylacyjnych spowodowane jest różnicą ciśnień: chłodniejszego powietrza z zewnątrz i cieplejszego, lżejszego powietrza z wewnątrz budynku. 3. Nowoczesne systemy kominowe powinny charakteryzować się: o odpornością na działanie skraplającego się kondensatu, o odpornością na ewentualny pożar sadzy, o szczelnością, zapewniającą prawidłowy ciąg i bezpieczeństwo użytkowników. 4. Minimalna średnica wewnętrzna przewodu komina nie może być mniejsza niż 140 mm (nie dotyczy kotłów kondensacyjnych z zamkniętą komorą spalania). 5. Zaleca się wykonywanie kominów z kołowym przekrojem kanałów dymowych i spalinowych, gdyż charakteryzują się mniejszym oporem tarcia przy przechodzeniu gazów. Zaletą kanałów o takim przekroju jest również wyższa skuteczność ich okresowego czyszczenia. 6. Przekroje komina powinny być dostosowane do jego wysokości, mocy i rodzaju kotła oraz rodzaju używanego paliwa. 7. Wyloty kanałów kominowych powinny być dostępne do czyszczenia i okresowej kontroli. W tym celu na dachu należy wykonać stałe dojścia do kominów. 8. Należy zadbać, by drzwiczki wyczystkowe znalazły się w miejscu dogodnym do usuwania zanieczyszczeń z komina a ich odległość od najbliższych materiałów łatwopalnych powinna wynosić minimum 30 cm. Gdy zajdzie konieczność zastosowania dodatkowych drzwiczek wyczystkowych nad trójnikiem spalinowym (np. na strychu), podłogę z materiałów łatwopalnych należy przykryć materiałem niepalnym (np. blachą, kamieniem lub płytką ceramiczną). W przypadku znacznej wysokości komina ponad dachem lub dużego spadku dachu, bardzo praktycznym rozwiązaniem jest montaż dodatkowej wyczystki ok. 100 cm ponad dachem. UWAGA! Montaż dodatkowej wyczystki należy uzgodnić z zakładem kominiarskim. Wysokość komina 9. Efektywna wysokość komina mierzona od trójnika spalinowego do wylotu ponad dach powinna wynosić:

2 o dla kotłów opalanych gazem minimum 4 m. o dla kotłów opalanych olejem opałowym minimum 5 m. 10. Zaleca się, aby kominy stawiane na zewnątrz budynku były izolowane termicznie oraz zespolone z murem za pomocą kotwionych w murze obejm (Rys1.). Minimalna ilość obejm - 2 szt.; maksymalny rozstaw obejm - co 3m. 11. Wysokość komina ponad dachem musi odpowiadać następującym warunkom: a. przy dachach płaskich o kącie nachylenia połaci dachowej do 12, wylot komina powinien znajdować się co najmniej o 0,6 wyżej od kalenicy, niezależnie od konstrukcji dachu - Rys.2.a b. przy dachach stromych o kącie nachylenia połaci dachowej powyżej 12 i pokryciu łatwo zapalnym, wyloty przewodów powinny znajdować się na wysokości

3 co najmniej o 0,6 m wyżej od poziomu kalenicy - Rys.2.b c. przy dachach stromych o kącie nachylenia połaci dachowej powyżej 12 i pokryciu niepalnym oraz trudno zapalnym, wyloty przewodów powinny znajdować się co najmniej o 0,3 m wyżej od powierzchni dachu oraz w odległości mierzonej w kierunku poziomym od tej powierzchni co najmniej 1,0 m - Rys.2.c 12. Połać dachową o nachyleniu powyżej 12 należy traktować jako przeszkodę dla prawidłowego działania przewodów kominowych. Dlatego w zależności od usytuowania komina względem najwyższego elementu budynku stanowiącego przeszkodę (zasłonę), wyloty przewodów kominowych powinny bezwzględnie znajdować się:. co najmniej 0,3 m wyżej od górnej krawędzi przeszkody (zasłony) dla kominów usytuowanych w odległości do 1,5 m od tej przeszkody - Rys.3.a

4 a. co najmniej na poziomie górnej krawędzi przeszkody (zasłony) dla kominów usytuowanych w odległości od 1,5 do 3,0 m od tej przeszkody - Rys.3.b b. ponad płaszczyzną wyprowadzoną pod kątem 12 w dół od poziomu najwyższej przeszkody dla kominów znajdujących się w odległości od 3 do 10 m od tej przeszkody - Rys.3.c Przewietrzanie systemów kominowych 13. Wszystkie pomieszczenia, nie wyłączając piwnic i poddaszy, powinny mieć zapewniony dopływ i odpływ powietrza przez przewody wentylacyjne wyprowadzone ponad dach. W pomieszczeniu, w którym zainstalowany jest kocioł grzewczy, powinien znajdować się otwór wentylacji nawiewnej o powierzchni nie mniejszej niż 200 cm, którego dolna krawędź powinna znajdować się nie wyżej niż 33 cm od poziomu podłogi, oraz otwór wentylacji wywiewnej o powierzchni nie mniejsze niż 200 cm, umieszczony możliwie blisko stropu. 14. Przewody wentylacyjne, w odróżnieniu od spalinowych i dymowych wykończa się bocznymi otworami wylotowymi bezpośrednio pod elementem przykrywającym komin. Dla uniknięcia niepożądanych zawirowań przepływu powietrza, zaleca się wykonanie dwóch otworów w przeciwległych ścianach kanału - Rys.4.a. zalecenie to, nie dotyczy konfiguracji komina SW + W2 i więcej. W tych przypadkach ściana oddzielająca kanały w

5 pustaku wentylacyjnym nie może być naruszona - Rys.4.b. Dylatacja 15. Komin stanowi element wolnostojący. W związku z tym nie wolno dopuścić do trwałego związania komina z elementami konstrukcyjnymi budynku pozostawiając szczelinę od 5 do 10 mm - Rys Komin nie może bezpośrednio przylegać do łatwopalnych powierzchni ścian. Dlatego należy zachować odstęp minimum 5 cm, a przestrzeń musi posiadać cyrkulację powietrza - Rys Dylatacja przy przejściu komina przez strop powinna wynosić:

6 a. przy stropie niepalnym 3 cm - Rys.7.a b. przy stropie palnym 5 cm - Rys.7.b Wolną przestrzeń należy wypełnić niepalną wełną mineralną. 18. Przejście czopucha przez ścianę łatwopalną musi być w promieniu minimum 15 cm zabezpieczone materiałami niepalnymi - na przykład wełną mineralną - Rys.8a. Przejście czopucha przez ścianę niepalną powinno zostać oddylatowane warstwą wełny mineralnej na całej długości przejścia w celu wyeliminowania naprężeń - Rys.8b. 19. Przy łączeniu stalowego czopucha z ceramicznym trójnikiem spalinowym należy bezwzględnie zachować szczelinę dylatacyjną:

7 a. dla kotłów gazowych i olejowych charakteryzujących się niską temperaturą spalin, szczelina dylatacyjna powinna wynosić ok. 3 mm, a do wypełnienia należy zastosować specjalny sznur ceramiczny odporny na wysokie temperatury, lub może być wypełniona elastycznym, odpornym na wysokie temperatury silikonem b. dla kotłów na paliwa stałe szczelina dylatacyjna powinna wynosić 5-10 mm, a do wypełnienia należy zastosować specjalny sznur ceramiczny odporny na bardzo wysokie temperatury - Rys. 8a i8b. c. dla kominków klasycznych i wkładów kominkowych szczelina dylatacyjna powinna wynosić 5-10mm, wypełniona sznurem ceramicznym. Zalecamy aby w tym przypadku zastosować trójnik spalinowy 45 - Rys. 9 Przed wsunięciem czopucha do trójnika spalinowego, należy owinąć jego końcówkę sznurem ceramicznym. Zalecane wymiary sznura zawarte są w Tab. 1. Sznury ceramiczne znajdują się w ofercie naszej firmy. UWAGA! Zdarza się, że na budowie zachodzi konieczność tymczasowego podłączenia pieca (np. typu Koza) celem dogrzania pomieszczeń. W takim przypadku należy zadbać o to by czopuch (rura stalowa) odprowadzający spaliny do komina był na tyle długi, aby uniemożliwić narażenie ceramicznego trójnika spalinowego na bezpośredni kontakt z płomieniem. Podłączenie takiego rodzaju pieca zbyt krótkim czopuchem może skutkować szokiem termicznymi w efekcie uszkodzeniem (spękaniem) trójnika spalinoweggo

8 Płyta wspornikowa 20. W celu ekonomicznego wykończenia komina cegłą klinkierową należy zastosować zbrojoną betonową płytę wspornikową - Rys. 10. W ofercie znajdują się prefabrykowane płyty wspornikowe dla kominów typu: S - Rys.10.a, SW - Rys.10.b. Natomiast dla innych konfiguracji: np. SW + W2 (Rys.10.c), należy wykonać płytę wspornikową na budowie przy użyciu szalunków styropianowych będących w ofercie firmy. Zbrojenie płyty wspornikowej wylewanej bezpośrednio na budowie należy wykonać według podanych niżej wskazówek - Rys.12

9 UWAGA! Siatka zbrojeniowa bezwzględnie musi być umiejscowiona maksymalnie 2 cm od górnej powierzchni płyty. Należy pamiętać, że beton marki B 20 uzyskuje pełną wytrzymałość po 28 dniach. Przy obmurowywaniu komina w pierwszej oraz ostatniej warstwie cegieł pozostawić wolne spoiny pionowe celem przewietrzania obmurowania. Płyta przykrywająca 21. Do prawidłowego zabezpieczenia konstrukcji komina przed czynnikami atmosferycznymi, należy zastosować płytę przykrywającą. W ofercie znajdują się płyty przykrywające stalowe i betonowe dla kominów typu S - Rys. 13 i SW - Rys. 14. Płyty stalowe mogą być wykonane przez naszą firmę w dowolnym, wskazanym przez klienta kolorze RAL. Płyty przykrywające betonowe należy zamontować na zaprawę murarską. Natomiast do montażu płyt stalowych należy użyć kleju montażowego (najlepiej polimerowego). Zalecamy dodatkowe wzmocnienie kotwami przytwierdzającymi - Rys. 15

10 W przypadku konieczności użycia płyt przykrywających dla innego zestawienia kanałów, płyty stalowe wykonywane są przez naszą firmę na zamówienie. Natomiast płyty betonowe należy wykonać samodzielnie na budowie według podanych wskazówek - Rys. 16 Do wykonania należy użyć betonu marki B 20. Otwór wykonany za pomocą szablonu styropianowego należy umiejscowić dokładnie w osi wieńczącej komin rury ceramicznej. Górna powierzchnia płyty powinna posiadać spadki od jej środka do boków. Płyta przykrywająca wykonana na budowie powinna tworzyć na zakończonym kominie okap szerokości minimum 6 cm. Przed montażem płyty na kominie należy wykonać od jej spodniej strony nacięcia (kapinosy) w odległości 2,5 cm od jej krawędzi - Rys. 16.

11 Statyka kominów BRATA 22. Kominy BRATA charakteryzują się wysoką statecznością konstrukcji. Umożliwia to wznoszenie naszych kominów do całkowitej, mierzonej od ich podstawy, wysokości 25 m, pod warunkiem, że ich wysokość powyżej połaci dachu odpowiada przedstawionym wartościom w Tab. 4. UWAGA! Warunkiem stosowania tabeli jest podparcie boczne komina w dachu budynku - Rys.17. Dla zapewnienia sztywności poziomej komina na wysokości przejścia przez dach a jednocześnie oddylatowania komina od konstrukcji budynku, należy wykonać jego odpowiednie mocowanie do więźby dachowej. Z kształtowników typu kątownik lub ceownik należy wykonać stalowy ruszt obejmujący komin i przy pomocy wkrętów mocować go do belek więźby dachowej. Stalowy ruszt mocować nad lub pod belkami. Wysokość h komina ponad dach według Tab. 4.

12 23. Stateczność kominów BRATA wystających ponad dach powyżej zalecanych w Tab. 3 wielkości, można uzyskać poprzez zastosowanie dodatkowego zbrojenia. Zbrojenie wykonuje się z prętów stalowych Ø12 mm, które, umieszcza się w przystosowanych do tego celu otworach Ø 30 mm znajdujących się w pustakach kominowych. Dla ułatwienia dodatkowego zbrojenia komina na budowie zalecamy wykorzystanie gotowych prętów zbrojeniowych Ø 12 mm z nagwintowanymi końcami oraz łączników stalowych z wewnętrznym gwintem M 10 mm - Rys.18 Oferowane przez naszą firmę pręty zbrojeniowe mają standardową długość 100 cm. Po złożeniu wymaganej dla konkretnego komina długości zbrojenia, ostatni odcinek należy przyciąć tak, by jego wierzchołek był niższy o ok. 25 cm od zakończenia komina. Pręty zbrojeniowe należy oprzeć na specjalnych zaślepkach wciśniętych uprzednio na odpowiedniej wysokości komina w otwory pustaka kominowego - Rys.19.b. Zalecana długość zbrojenia komina powinna stanowić dwukrotność jego wysokości ponad połać dachu ( np. komin o wysokości 2 m ponad połać dachu 4 m; o wysokości 3 m - 6 m długość zbrojenia) i u dołu być oparta w odległości nie mniejszej niż 0,75 m od dolnego podparcia komina w stropie budynku - Rys 19.

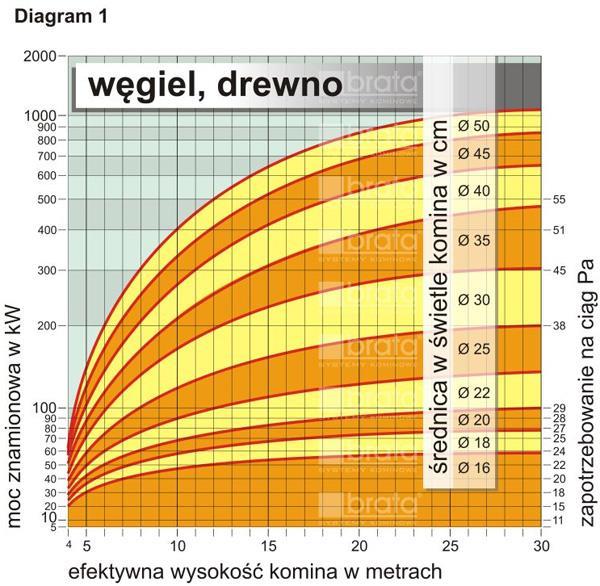

13 Połączone z sobą i umiejscowione w czterech otworach obudowy komina pręty zbrojeniowe, należy zalać rzadką zaprawą cementową - Rys.19.a. Dobór średnicy komina 24. Systemy kominowe BRATA mogą być stosowane do budowy przewodów spalinowych i dymowych, odprowadzających spaliny z kotłów grzewczych i kominków opalanych paliwem stałym, oraz nowoczesnych pieców opalanych olejem opałowym lub gazem z otwartą komorą spalania. W zależności od wysokości komina i parametrów technicznych kotła lub paleniska, a przede wszystkim od jego mocy, średnicę kanału dymowego dobiera projektant instalacji grzewczej. Skróconą procedurę umożliwiają zamieszczone poniżej diagramy.
