1 HASAU GROUP OKNA RĄBIEŃ Sp. z o.o Aleksandrów Łódzki Rąbień, ul Sucha 1/3 / cennik 2011/2 PL

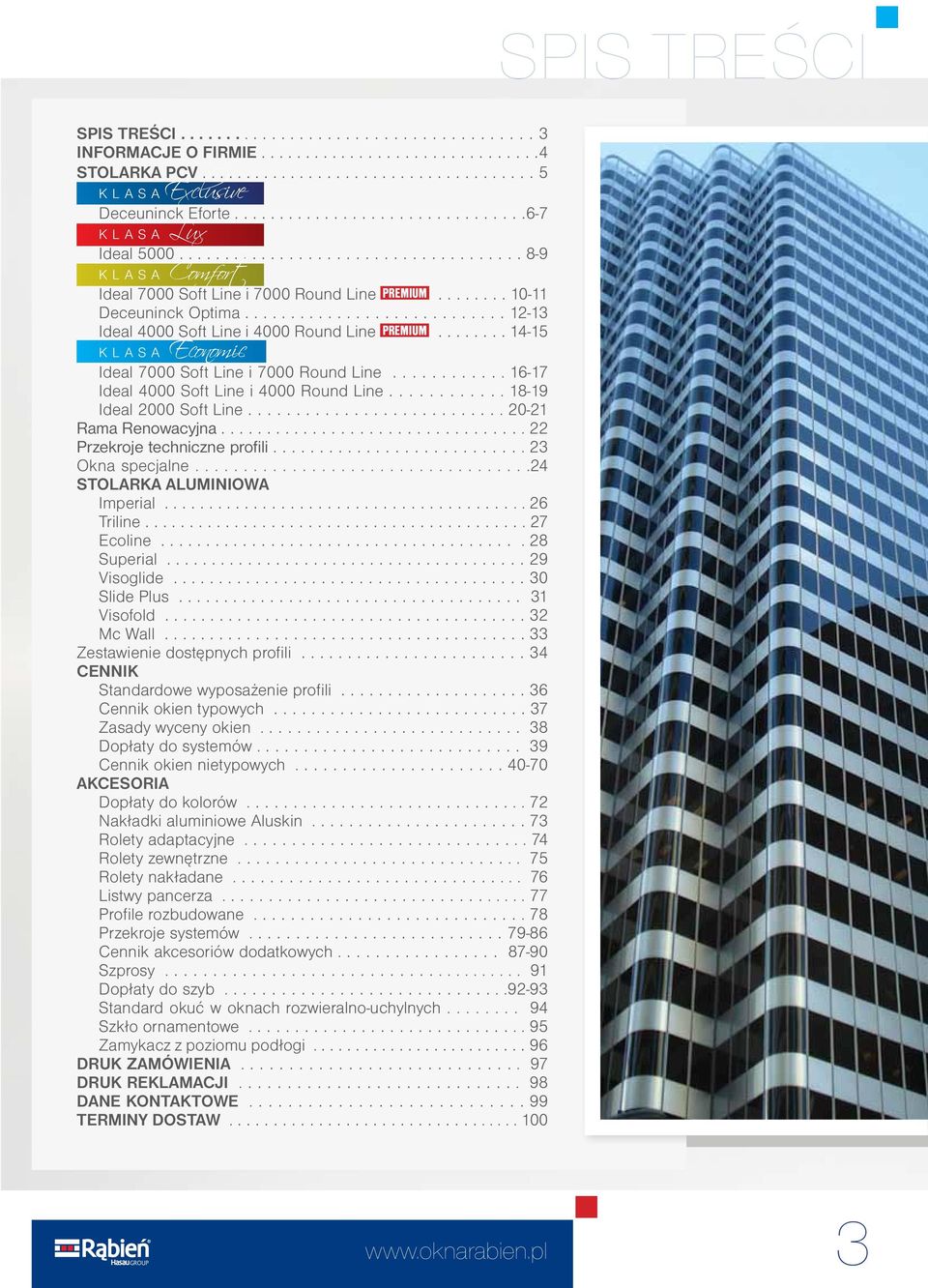

2 SPIS TREŚCI SPIS TREŚCI INFORMACJE O FIRMIE STOLARKA PCV KLASAExclusive Deceuninck Eforte KLASA Lux Ideal KLASA Comfort Ideal 7000 Soft Line i 7000 Round Line PREMIUM Deceuninck Optima Ideal 4000 Soft Line i 4000 Round Line PREMIUM KLASA Economic Ideal 7000 Soft Line i 7000 Round Line Ideal 4000 Soft Line i 4000 Round Line Ideal 2000 Soft Line Rama Renowacyjna Przekroje techniczne profili Okna specjalne STOLARKA ALUMINIOWA Imperial Triline Ecoline Superial Visoglide Slide Plus Visofold Mc Wall Zestawienie dostępnych profili CENNIK Standardowe wyposażenie profili Cennik okien typowych Zasady wyceny okien Dopłaty do systemów Cennik okien nietypowych AKCESORIA Dopłaty do kolorów Nakładki aluminiowe Aluskin Rolety adaptacyjne Rolety zewnętrzne Rolety nakładane Listwy pancerza Profile rozbudowane Przekroje systemów Cennik akcesoriów dodatkowych Szprosy Dopłaty do szyb Standard okuć w oknach rozwieralno-uchylnych Szkło ornamentowe Zamykacz z poziomu podłogi DRUK ZAMÓWIENIA DRUK REKLAMACJI DANE KONTAKTOWE TERMINY DOSTAW

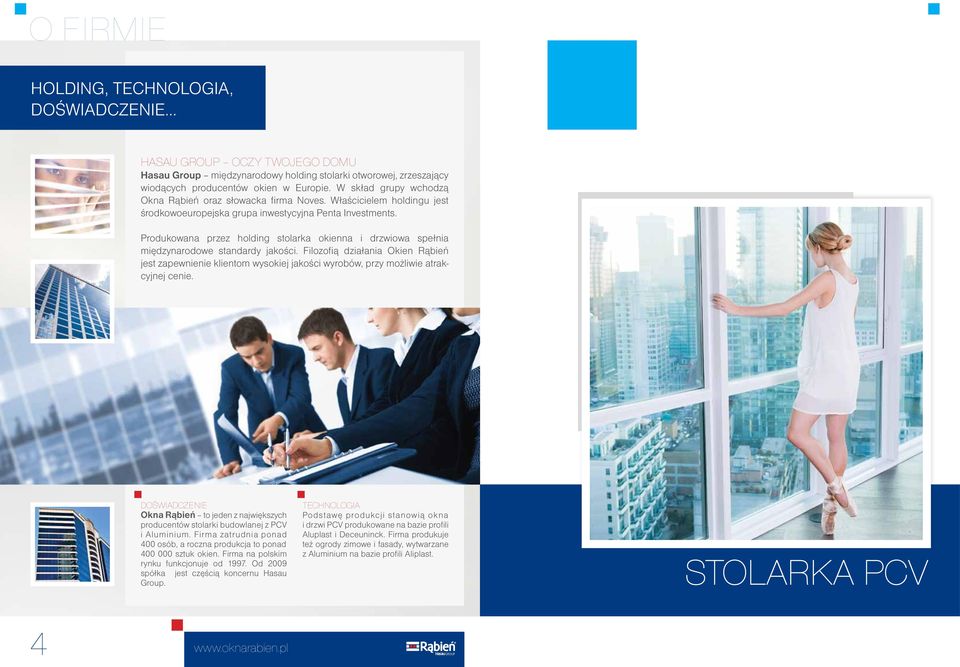

3 O FIRMIE HOLDING, TECHNOLOGIA, DOŚWIADCZENIE... HASAU GROUP OCZY TWOJEGO DOMU Hasau Group międzynarodowy holding stolarki otworowej, zrzeszający wiodących producentów okien w Europie. W skład grupy wchodzą Okna Rąbień oraz słowacka firma Noves. Właścicielem holdingu jest środkowoeuropejska grupa inwestycyjna Penta Investments. Produkowana przez holding stolarka okienna i drzwiowa spełnia międzynarodowe standardy jakości. Filozofią działania Okien Rąbień jest zapewnienie klientom wysokiej jakości wyrobów, przy możliwie atrakcyjnej cenie. DOŚWIADCZENIE Okna Rąbień to jeden z największych producentów stolarki budowlanej z PCV i Aluminium. Firma zatrudnia ponad 400 osób, a roczna produkcja to ponad sztuk okien. Firma na polskim rynku funkcjonuje od Od 2009 spółka jest częścią koncernu Hasau Group. TECHNOLOGIA Podstawę produkcji stanowią okna i drzwi PCV produkowane na bazie profili Aluplast i Deceuninck. Firma produkuje też ogrody zimowe i fasady, wytwarzane z Aluminium na bazie profili Aliplast. STOLARKA PCV 4

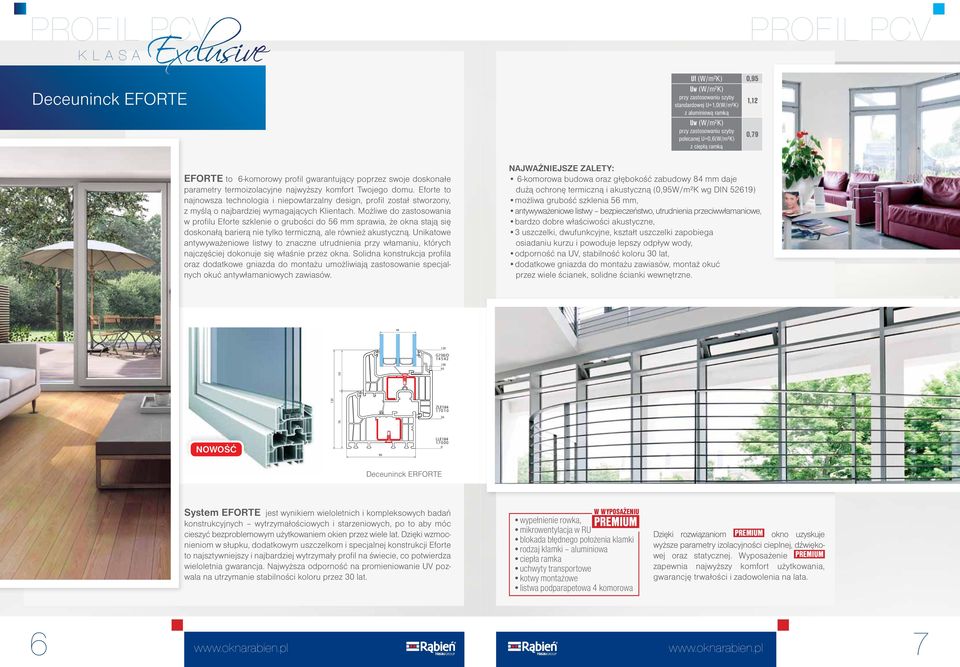

4 PROFIL PCV KLASA Deceuninck EFORTE Exclusive EFORTE to 6-komorowy profil gwarantujący poprzez swoje doskonałe parametry termoizolacyjne najwyższy komfort Twojego domu. Eforte to najnowsza technologia i niepowtarzalny design, profil został stworzony, z myślą o najbardziej wymagających Klientach. Możliwe do zastosowania w profilu Eforte szklenie o grubości do 56 mm sprawia, że okna stają się doskonałą barierą nie tylko termiczną, ale również akustyczną. Unikatowe antywyważeniowe listwy to znaczne utrudnienia przy włamaniu, których najczęściej dokonuje się właśnie przez okna. Solidna konstrukcja profila oraz dodatkowe gniazda do montażu umożliwiają zastosowanie specjal- nych okuć antywłamaniowych zawiasów. Uf (W/m²K) 0,95 Uw (W/m²K) przy zastosowaniu szyby 1,12 standardowej U=1,0(W/m²K) z aluminiową ramką Uw (W/m²K) przy zastosowaniu szyby 0,79 polecanej U=0,6(W/m²K) z ciepłą ramką NAJWAŻNIEJSZE ZALETY: 6-komorowa budowa oraz głębokość zabudowy 84 mm daje dużą ochronę termiczną i akustyczną (0,95W/m²K wg DIN 52619) możliwa grubość szklenia 56 mm, antywyważeniowe listwy bezpieczeństwo, utrudnienia przeciwwłamaniowe, bardzo dobre właściwości akustyczne, 3 uszczelki, dwufunkcyjne, kształt uszczelki zapobiega osiadaniu kurzu i powoduje lepszy odpływ wody, odporność na UV, stabilność koloru 30 lat, dodatkowe gniazda do montażu zawiasów, montaż okuć przez wiele ścianek, solidne ścianki wewnętrzne. PROFIL PCV G738/D ZLE NOWOŚĆ 84 LLE Deceuninck ERFORTE System EFORTE jest wynikiem wieloletnich i kompleksowych badań konstrukcyjnych wytrzymałościowych i starzeniowych, po to aby móc cieszyć bezproblemowym użytkowaniem okien przez wiele lat. Dzięki wzmocnieniom w słupku, dodatkowym uszczelkom i specjalnej konstrukcji Eforte to najsztywniejszy i najbardziej wytrzymały profil na świecie, co potwierdza wieloletnia gwarancja. Najwyższa odporność na promieniowanie UV pozwala na utrzymanie stabilności koloru przez 30 lat. W WYPOSAŻENIU wypełnienie rowka, PREMIUM mikrowentylacja w RU blokada błędnego położenia klamki rodzaj klamki aluminiowa ciepła ramka uchwyty transportowe kotwy montażowe listwa podparapetowa 4 komorowa Dzięki rozwiązaniom PREMIUM okno uzyskuje wyższe parametry izolacyjności cieplnej, dźwiękowej oraz statycznej. Wyposażenie PREMIUM zapewnia najwyższy komfort użytkowania, gwarancję trwałości i zadowolenia na lata. 6 7

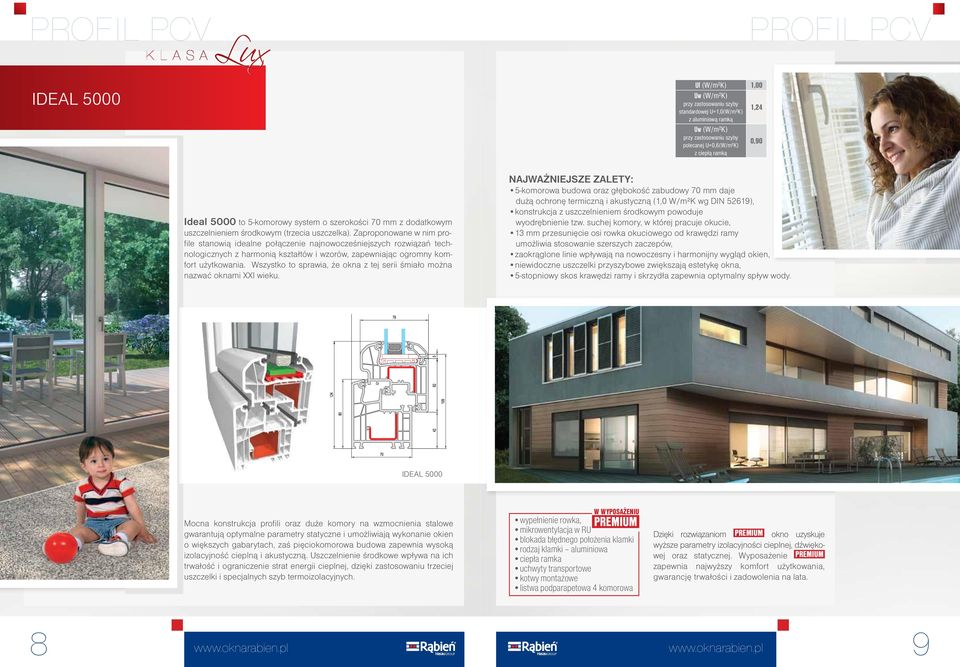

5 PROFIL PCV KLASA Lux Ideal 5000 to 5-komorowy system o szerokości 70 mm z dodatkowym uszczelnieniem środkowym (trzecia uszczelka). Zaproponowane w nim profile stanowią idealne połączenie najnowocześniejszych rozwiązań technologicznych z harmonią kształtów i wzorów, zapewniając ogromny komfort użytkowania. Wszystko to sprawia, że okna z tej serii śmiało można nazwać oknami XXI wieku. Uf (W/m²K) 1,00 Uw (W/m²K) przy zastosowaniu szyby 1,24 standardowej U=1,0(W/m²K) z aluminiową ramką Uw (W/m²K) przy zastosowaniu szyby 0,90 polecanej U=0,6(W/m²K) z ciepłą ramką NAJWAŻNIEJSZE ZALETY: 5-komorowa budowa oraz głębokość zabudowy 70 mm daje dużą ochronę termiczną i akustyczną (1,0 W/m²K wg DIN 52619), konstrukcja z uszczelnieniem środkowym powoduje wyodrębnienie tzw. suchej komory, w której pracuje okucie, 13 mm przesunięcie osi rowka okuciowego od krawędzi ramy umożliwia stosowanie szerszych zaczepów, zaokrąglone linie wpływają na nowoczesny i harmonijny wygląd okien, niewidoczne uszczelki przyszybowe zwiększają estetykę okna, 5-stopniowy skos krawędzi ramy i skrzydła zapewnia optymalny spływ wody. PROFIL PCV Mocna konstrukcja profili oraz duże komory na wzmocnienia stalowe gwarantują optymalne parametry statyczne i umożliwiają wykonanie okien o większych gabarytach, zaś pięciokomorowa budowa zapewnia wysoką izolacyjność cieplną i akustyczną. Uszczelnienie środkowe wpływa na ich trwałość i ograniczenie strat energii cieplnej, dzięki zastosowaniu trzeciej uszczelki i specjalnych szyb termoizolacyjnych. W WYPOSAŻENIU wypełnienie rowka, PREMIUM mikrowentylacja w RU blokada błędnego położenia klamki rodzaj klamki aluminiowa ciepła ramka uchwyty transportowe kotwy montażowe listwa podparapetowa 4 komorowa Dzięki rozwiązaniom PREMIUM okno uzyskuje wyższe parametry izolacyjności cieplnej, dźwiękowej oraz statycznej. Wyposażenie PREMIUM zapewnia najwyższy komfort użytkowania, gwarancję trwałości i zadowolenia na lata. 8 9

6 PROFIL PCV KLASA Comfort PROFIL PCV IDEAL 7000 SOFT-LINE PREMIUM IDEAL 7000 ROUND-LINE PREMIUM Ideal 7000 to 6-komorowy system o szerokości 80 mm z uszczelnieniem zewnętrznym, charakteryzujący się dużą izolacyjnością termiczną, a także bogatą, innowacyjną stylistyką softline, z delikatnymi skosami i zaokrągleniami. Głębokość zabudowy 80 mm gwarantuje optymalne parametry izolacyjności cieplnej i akustycznej. Profile z tej serii to doskonałe połączenie wysokich parametrów technicznych z ciekawą estetyką. Perfekcyjny dobór form sprawia, że wnętrze zyskuje oryginalny i nietuzinkowy wygląd. Podobnie jak w innych systemach, zachowana została zasada kompatybilności nowych rozwiązań z już istniejącymi, co daje możliwość łączenia poszczególnych produktów z wykorzystaniem bogatej oferty elementów dodatkowych. NAJWAŻNIEJSZE ZALETY: sześciokomorowa budowa i głębokość zabudowy 80 mm zapewniają optymalną izolację termiczną i akustyczną (1,28W/m²K wg DIN 52619), nowoczesny design, zaokrąglone linie i delikatne skosy, możliwość zastosowania pakietów szybowych o wymiarach do 41 mm, duże komory wzmocnień pozwalające na zastosowanie wzmocnień znacznie zwiększających stabilność profilu, możliwość zastosowania listew przyszybowych o różnych kształtach. Nieograniczoną możliwość kreacji okien zapewnia seria ROUND-LINE o delikatnej optyce i łagodnych zaokrągleniach. IDEAL 7000 SOFT-LINE Dzięki rozwiązaniom PREMIUM okno uzyskuje wyższe parametry izolacyj- ności cieplnej, dźwiękowej oraz statycznej. Wyposażenie PREMIUM zapew- nia najwyższy komfort użytkowania, gwarancję trwałości i zadowolenia na lata. IDEAL 7000 ROUND-LINE W WYPOSAŻENIU wrolowana uszczelka PREMIUM wypełnienie rowka dodatkowy zaczep pod klamką wydłużony docisk na plecach okna rodzaj klamki aluminiowa ciepła ramka uchwyty transportowe kotwy montażowe listwa podparapetowa 4 komorowa Uf (W/m²K) 1,28 Uw (W/m²K) przy zastosowaniu szyby 1,26 standardowej U=1,0(W/m²K) z aluminiową ramką Uw (W/m²K) przy zastosowaniu szyby 0,92 polecanej U=0,6(W/m²K) z ciepłą ramką 10 11

7 PROFIL PCV KLASA Comfort PROFIL PCV Deceuninck OPTIMA Nowa, 5-komorowa seria OPTIMA to idealne rozwiązanie dla poszuku- jących w architekturze prostej formy, smukłych linii oraz optymalnej ceny. Zapewnia doskonałą izolację termiczną i akustyczną. Głębokość zabudowy 70 mm i system specjalnych wzmocnień gwarantują dużą sztywność okna i umożliwiają uzyskanie większej powierzchni przeszklonej. System jest wyposażony w lepsze zabezpieczenie przed włamaniem dzięki zoptymalizowanemu zaczepowi listew wykończeniowych, które pozwalają na dos- tosowanie okna do każdego rodzaju budynku. Na uwagę zasługuje także wielofunkcyjna zgrzewalna uszczelka, wykonana z odpornego na warunki atmosferyczne tworzywa TPE. NAJWAŻNIEJSZE ZALETY: 5-komorowa budowa oraz głębokość zabudowy 70 mm daje dużą ochronę termiczną i akustyczną (1,5W/m²K wg DIN 52619), konstrukcja z uszczelnieniem środkowym powoduje wyodrębnienie tzw. suchej komory, w której pracuje okucie, 13 mm przesunięcie osi rowka okuciowego od krawędzi ramy umożliwia stosowanie szerszych zaczepów, zaokrąglone linie wpływają na nowoczesny i harmonijny wygląd okien, niewidoczne uszczelki przyszybowe zwiększają estetykę okna, 5-stopniowy skos krawędzi ramy i skrzydła zapewnia optymalny spływ wody NOWOŚĆ 3675 Deceuninck OPTIMA Dzięki rozwiązaniom PREMIUM okno uzyskuje wyższe parametry izolacyjności cieplnej, dźwiękowej oraz statycznej. Wyposażenie PREMIUM zapewnia najwyższy komfort użytkowania, gwarancję trwałości i zadowolenia na lata. W WYPOSAŻENIU PREMIUM mikrowentylacja w RU wypełnienie rowka blokada błędnego położenia klamki rodzaj klamki aluminiowa ciepła ramka uchwyty transportowe kotwy montażowe listwa pod parapetowa 4 komorowa Uf (W/m²K) 1,50 Uw (W/m²K) przy zastosowaniu szyby 1,32 standardowej U=1,0(W/m²K) z aluminiową ramką Uw (W/m²K) przy zastosowaniu szyby 0,97 polecanej U=0,6(W/m²K) z ciepłą ramką 12 13

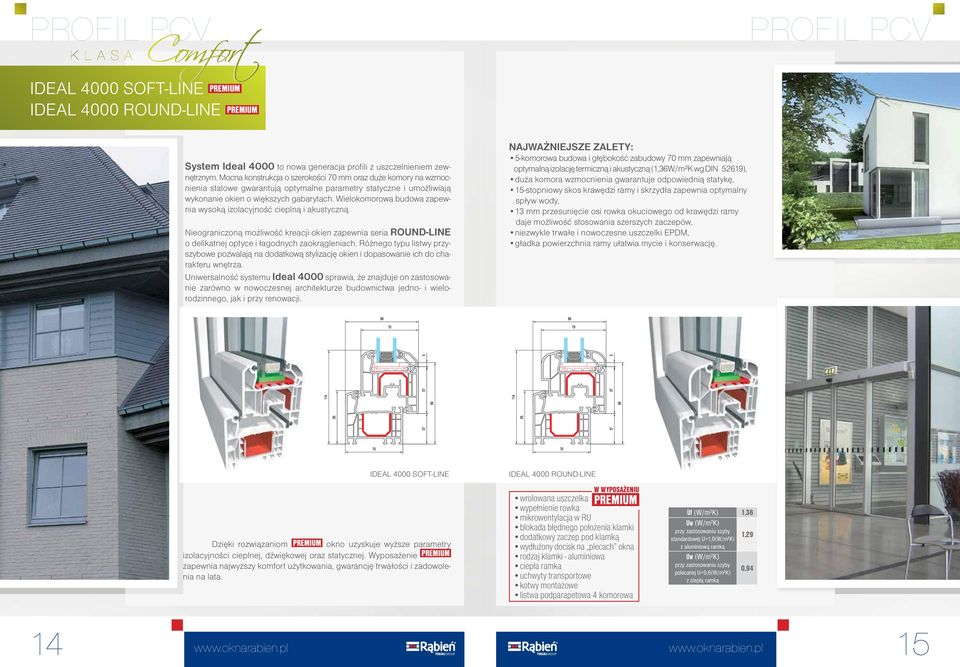

8 PROFIL PCV KLASA Comfort PROFIL PCV SOFT-LINE PREMIUM ROUND-LINE PREMIUM System Ideal 4000 to nowa generacja profili z uszczelnieniem zewnętrznym. Mocna konstrukcja o szerokości 70 mm oraz duże komory na wzmocnienia stalowe gwarantują optymalne parametry statyczne i umożliwiają wykonanie okien o większych gabarytach. Wielokomorowa budowa zapewnia wysoką izolacyjność cieplną i akustyczną. Nieograniczoną możliwość kreacji okien zapewnia seria ROUND-LINE o delikatnej optyce i łagodnych zaokrągleniach. Różnego typu listwy przyszybowe pozwalają na dodatkową stylizację okien i dopasowanie ich do charakteru wnętrza. Uniwersalność systemu Ideal 4000 sprawia, że znajduje on zastosowanie zarówno w nowoczesnej architekturze budownictwa jedno- i wielorodzinnego, jak i przy renowacji. NAJWAŻNIEJSZE ZALETY: 5-komorowa budowa i głębokość zabudowy 70 mm zapewniają optymalną izolację termiczną i akustyczną (1,36W/m²K wg DIN 52619), duża komora wzmocnienia gwarantuje odpowiednią statykę, 15-stopniowy skos krawędzi ramy i skrzydła zapewnia optymalny spływ wody, 13 mm przesunięcie osi rowka okuciowego od krawędzi ramy daje możliwość stosowania szerszych zaczepów, niezwykle trwałe i nowoczesne uszczelki EPDM, gładka powierzchnia ramy ułatwia mycie i konserwację. SOFT-LINE Dzięki rozwiązaniom PREMIUM okno uzyskuje wyższe parametry izolacyjności cieplnej, dźwiękowej oraz statycznej. Wyposażenie PREMIUM zapewnia najwyższy komfort użytkowania, gwarancję trwałości i zadowolenia na lata. ROUND-LINE W WYPOSAŻENIU wrolowana uszczelka PREMIUM wypełnienie rowka mikrowentylacja w RU blokada błędnego położenia klamki dodatkowy zaczep pod klamką wydłużony docisk na plecach okna rodzaj klamki - aluminiowa ciepła ramka uchwyty transportowe kotwy montażowe listwa podparapetowa 4 komorowa Uf (W/m²K) 1,36 Uw (W/m²K) przy zastosowaniu szyby 1,29 standardowej U=1,0(W/m²K) z aluminiową ramką Uw (W/m²K) przy zastosowaniu szyby 0,94 polecanej U=0,6(W/m²K) z ciepłą ramką 14 15

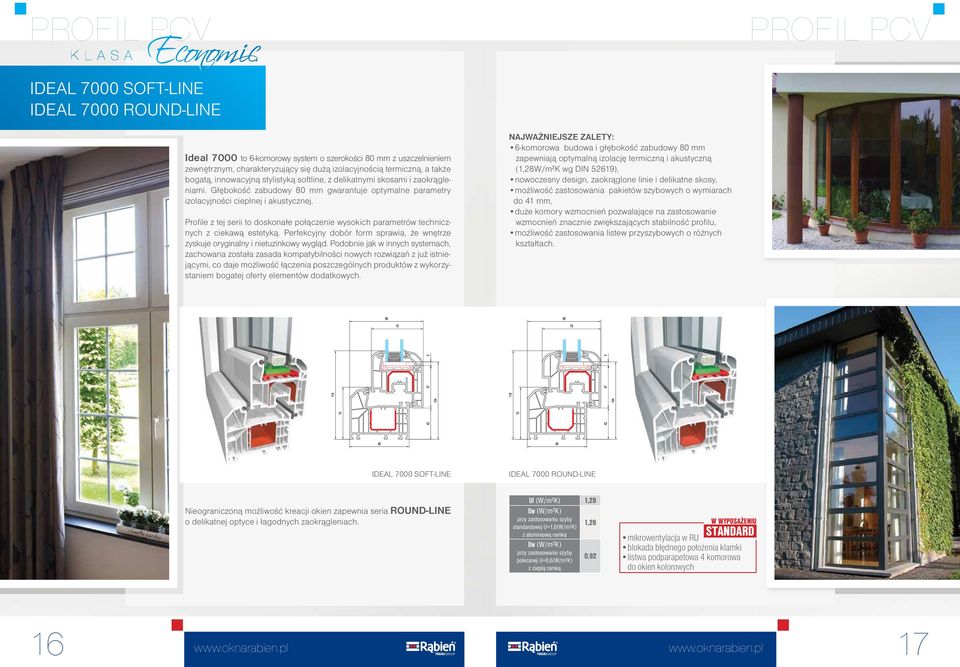

9 PROFIL PCV KLASA Economic PROFIL PCV IDEAL 7000 SOFT-LINE IDEAL 7000 ROUND-LINE Ideal 7000 to 6-komorowy system o szerokości 80 mm z uszczelnieniem zewnętrznym, charakteryzujący się dużą izolacyjnością termiczną, a także bogatą, innowacyjną stylistyką softline, z delikatnymi skosami i zaokrągleniami. Głębokość zabudowy 80 mm gwarantuje optymalne parametry izolacyjności cieplnej i akustycznej. Profile z tej serii to doskonałe połączenie wysokich parametrów technicznych z ciekawą estetyką. Perfekcyjny dobór form sprawia, że wnętrze zyskuje oryginalny i nietuzinkowy wygląd. Podobnie jak w innych systemach, zachowana została zasada kompatybilności nowych rozwiązań z już istniejącymi, co daje możliwość łączenia poszczególnych produktów z wykorzystaniem bogatej oferty elementów dodatkowych. NAJWAŻNIEJSZE ZALETY: 6-komorowa budowa i głębokość zabudowy 80 mm zapewniają optymalną izolację termiczną i akustyczną (1,28W/m²K wg DIN 52619), nowoczesny design, zaokrąglone linie i delikatne skosy, możliwość zastosowania pakietów szybowych o wymiarach do 41 mm, duże komory wzmocnień pozwalające na zastosowanie wzmocnień znacznie zwiększających stabilność profilu, możliwość zastosowania listew przyszybowych o różnych kształtach. IDEAL 7000 SOFT-LINE IDEAL 7000 ROUND-LINE Nieograniczoną możliwość kreacji okien zapewnia seria ROUND-LINE o delikatnej optyce i łagodnych zaokrągleniach. Uf (W/m²K) 1,28 Uw (W/m²K) przy zastosowaniu szyby 1,26 standardowej U=1,0(W/m²K) z aluminiową ramką Uw (W/m²K) przy zastosowaniu szyby 0,92 polecanej U=0,6(W/m²K) z ciepłą ramką W WYPOSAŻENIU STANDARD mikrowentylacja w RU blokada błędnego położenia klamki listwa podparapetowa 4 komorowa do okien kolorowych 16 17

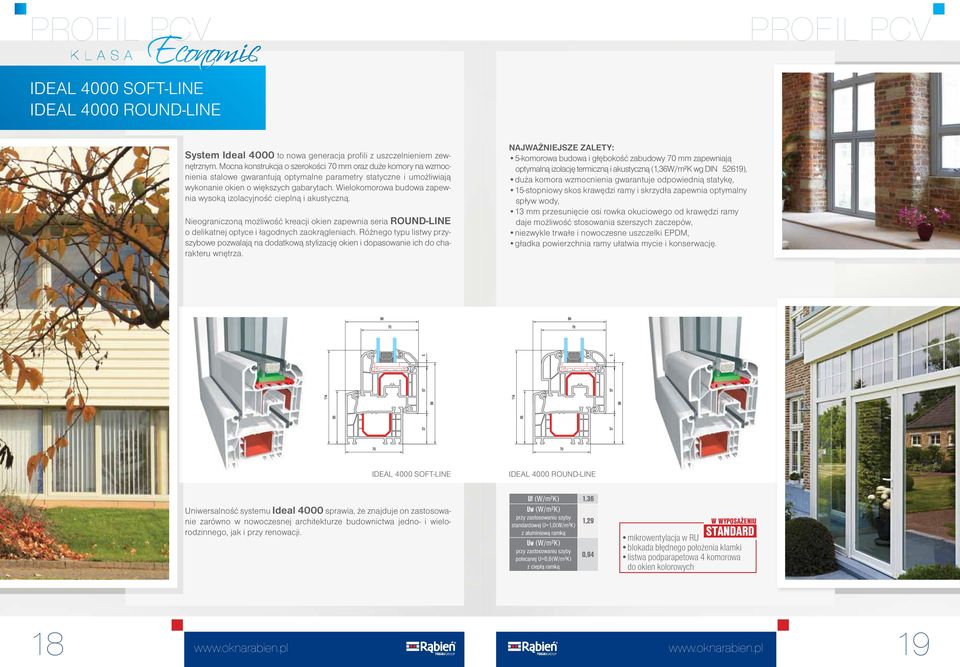

10 PROFIL PCV KLASA Economic PROFIL PCV SOFT-LINE ROUND-LINE System Ideal 4000 to nowa generacja profili z uszczelnieniem zewnętrznym. Mocna konstrukcja o szerokości 70 mm oraz duże komory na wzmocnienia stalowe gwarantują optymalne parametry statyczne i umożliwiają wykonanie okien o większych gabarytach. Wielokomorowa budowa zapewnia wysoką izolacyjność cieplną i akustyczną. Nieograniczoną możliwość kreacji okien zapewnia seria ROUND-LINE o delikatnej optyce i łagodnych zaokrągleniach. Różnego typu listwy przyszybowe pozwalają na dodatkową stylizację okien i dopasowanie ich do charakteru wnętrza. NAJWAŻNIEJSZE ZALETY: 5-komorowa budowa i głębokość zabudowy 70 mm zapewniają optymalną izolację termiczną i akustyczną (1,36W/m²K wg DIN 52619), duża komora wzmocnienia gwarantuje odpowiednią statykę, 15-stopniowy skos krawędzi ramy i skrzydła zapewnia optymalny spływ wody, 13 mm przesunięcie osi rowka okuciowego od krawędzi ramy daje możliwość stosowania szerszych zaczepów, niezwykle trwałe i nowoczesne uszczelki EPDM, gładka powierzchnia ramy ułatwia mycie i konserwację. SOFT-LINE ROUND-LINE Uniwersalność systemu Ideal 4000 sprawia, że znajduje on zastosowanie zarówno w nowoczesnej architekturze budownictwa jedno- i wielorodzinnego, jak i przy renowacji. Uf (W/m²K) 1,36 Uw (W/m²K) przy zastosowaniu szyby 1,29 standardowej U=1,0(W/m²K) z aluminiową ramką Uw (W/m²K) przy zastosowaniu szyby 0,94 polecanej U=0,6(W/m²K) z ciepłą ramką W WYPOSAŻENIU STANDARD mikrowentylacja w RU blokada błędnego położenia klamki listwa podparapetowa 4 komorowa do okien kolorowych 18 19

11 PROFIL PCV KLASA Economic IDEAL 2000 SOFT-LINE System 3-komorowy o szerokości zabudowy 60 mm, z uszczelnieniem zewnętrznym. System Ideal 2000 to klasyka ciesząca się wciąż popularnością. Łączy w sobie wysoki poziom zawansowania technicznego z korzyściami ekonomicznymi. Sztywność profilu pozwala na wykonanie i prawidłowe działanie okien o przeróżnych kształtach i funkcjach. System podwójnego uszczelnienia za pomocą uszczelek przylgowych wykonanych z materiału odpornego na działanie czynników atmosferycznych oraz zastosowanie odpowiedniego pakietu szybowego gwarantują skuteczną izolację termiczną i akustyczną. Wąskie powierzchnie widoczne, specjalne zaokrąglenia i pochylone pod kątem 15 płaszczyzny nadają oknom elegancki, klasyczny wygląd. NAJWAŻNIEJSZE ZALETY: 3-komorowa budowa zapewnia odpowiednią izolację termiczną i akustyczną (1,65W/m²K wg DIN 52619), duża komora wzmocnienia daje możliwość zastosowania wzmocnień stalowych gwarantujących odpowiednia statykę, 13 mm przesunięcie osi rowka okuciowego od krawędzi ramy daje możliwość stosowania szerszych zaczepów, a tym samym zwiększa jego odporność na włamanie, estetyczne i niewidoczne uszczelki przyszybowe, 15 stopniowy skos krawędzi ramy i skrzydła zapewnia optymalny spływ wody, gładka powierzchnia ramy ułatwia mycie i konserwację możliwość zastosowania szerokiej gamy pakietów szybowych o wymiarach do 54 mm, zwarta budowa delikatne zaokrąglenia i skosy nadają profilom nowoczesny i elegancki wygląd, możliwość zastosowania listew przyszybowych o różnych kształtach, które umożliwiają wieloraką stylizację. PROFIL PCV IDEAL 2000 IDEAL SOFT-LINE 2000 System Ideal 2000 nadaje się praktycznie do wykorzystania w każdym typie budynków. Można je bez trudu zastosować zarówno w zabytkowych obiektach, jak i w domach jednorodzinnych, awangardowych biurowcach czy wielkomiejskich blokach. Dodatkowym atutem jest obniżona wysokość ramy i skrzydła, co pozwala na uzyskanie większej powierzchni przeszklenia i lepsze doświetlenie pomieszczeń. Uf (W/m²K) 1,65 Uw (W/m²K) przy zastosowaniu szyby 1,40 standardowej U=1,0 (W/m²K) z aluminiową ramką Uw (W/m²K) przy zastosowaniu szyby --- polecanej U=0,6 (W/m²K) z ciepłą ramką W WYPOSAŻENIU STANDARD mikrowentylacja w RU blokada błędnego położenia klamki 20 21

12 PROFIL PCV PROFIL PCV 44 NOWOŚĆ 120 G738/D PRZEKRO JE TECHNICZNE P R O F I L I ZLE RAMA RENOWACYJNA LLE Deceuninck ERFORTE 6 komorowy / 2 uszczelki 5 komorowy / 3 uszczelki System RAM RENOWACYJNYCH wykorzystywany jest do dwóch celów: montażu okien w budynkach zabytkowych, bez demontażu starych ościeżnic drewnianych, dzięki czemu unika się niebezpieczeństwa uszkodzenia elewacji budynku, do budowy okien, najczęściej przeznaczonych na rynek francuski, w których ościeżnica obejmuje ścianę, tworząc charakterystyczną opaskę od wewnątrz i z zewnątrz budynku NOWOŚĆ IDEAL 7000 SOFT-LINE 6 komorowy / 2 uszczelki IDEAL 7000 ROUND-LINE 6 komorowy / 2 uszczelki SOFT-LINE ROUND-LINE 5 komorowy / 2 uszczelki 5 komorowy / 2 uszczelki Deceuninck OPTIMA 5 komorowy / 2 uszczelki IDEAL 2000 SOFT-LINE 3 komorowy / 2 uszczelki Możliwość zastosowania profilu Ideal 2000 lub Ideal RAMA RENOWACYJNA 3 lub 5 komorowy/2 uszczelki 22 23

13 OKNA SPECJALNE Najbardziej wymagającym Klientom oferujemy OKNA SPECJALNE, które zaspokoją indywidualne zapotrzebowania. KATEGORIA NAZWA PROFIL SZYBA ANTYWŁAMANIOWE WK2/WK3 wszystkie P4 DŹWIĘKOCHŁONNE ENERGOOSZCZĘDNE 1 34 Db 2 EFORTE 51 Db 1 3-szybowa 0,6 argon 2 EFORTE 3-szybowa 0,5 krypton ANTYWŁAMIANIOWE dla Klientów, którzy chcą czuć się bezpieczniej. Polecamy dla domów wolnostojących i lokali parterowych. 1. Okucie WK2/WK3 + szyba antywłamaniowa P4 Okucie antywyważeniowe WK2 skutecznie zabezpiecza przed włamaniem nawet z użyciem narzędzi, a okucie WK3 zabezpiecza przed włamaniem nawet przy użyciu łomu. Szyba P4 o podwójnej tafli szkła może zastępować nawet kraty stalowe* (dodatkowo: wzmocnienia ze stali zamkniętej; płytka zabezpieczająca przed rozwierceniem klamki, klamka z kluczykiem, szyba wklejana i dodatkowe mocowanie listwy przyszybowej). Okucie WK3 dostępne tylko w konfiguracji z profilem Eforte DŹWIĘKOCHŁONNE dla Klientów mieszkających w budynkach położonych w hałaśliwym otoczeniu lub blisko głównych węzłów komunikacyjnych. 1. Okno z szybą dźwiękochłonną do 34Dd Szyby wypełnione gazami tłumiącymi i specjalną dźwiękochłonną folią, tłumią hałasy dochodzące z zewnątrz do 34Dd**. Zalecamy w konfiguracji z profilem Ideal Okno z szybądźwiękochłonną do 51Dd Szyby są wypełnione gazami tłumiącymi i specjalną dźwiękochłonną folią; tłumią hałasy dochodzące z zewnątrz aż do 51Dd**. Zalecamy w konfiguracji z profilem Eforte. ENERGOOSZCZĘDNE 1. Okno specjalne energooszczędne 3-szybowe 0,6 argon Pakiet 3-szybowy wypełniony argonem zapewnia doskonałą izolacyjność Uw (W/m²K) = 0,79, dzięki czemu utraty ciepła i energii są znacznie niższe. Zalecamy w konfiguracji z profilem Ideal Okno specjalne 3-szybowe 0,5 krypton - dla domów pasywnych Pakiet 3-szybowy wypełniony kryptonem gwarantuje maksymalną izolacje cieplną i oszczędność energii - Uw (W/m²K) = 0,74. Dzięki pakietowi możesz zaoszczędzić nawet do 40% uciekającego przez okna ciepła***. Zalecamy w konfiguracji z profilem Eforte. * kraty o oczku 150 mm wykonane z drutu stalowego o średnicy 10 mm. ** Ograniczenie hałasu nawet o 10 db powoduje odczucie redukcji hałasu o połowę. *** W porównaniu ze standardowymi pakietami szybowymi STOLARKA ALUMINIOWA

14 PROFIL ALUMINIOWY PROFIL ALUMINIOWY IMPERIAL IMPERIAL to 3-komorowy system przeznaczony do konstruowania zewnętrznych drzwi, okien oraz witryn. Zastosowana w profilach przekładka termiczna o szerokości aż 24 mm, wykonana z poliamidu wzbogaconego dodatkiem wielokierunkowo orientowanego włókna szklanego, zwiększa wytrzymałość mechaniczną komory zewnętrznej i wewnętrznej. Przekładkę termiczną wyposażono także w żyłkę uszczelniającą Coex, która tworzy niezawodną paraizolację i doskonałe uszczelnienie. Dzięki dużej szerokości profili oraz grubości ścianki 1,7 2,0 mm uzyskano sztywny, stateczny profil, umożliwiający konstruowanie drzwi o maksymalnych gabarytach skrzydła. Sposób mocowań wypełnień: od 4 do 51 mm, a także stosowanie markowych okuć oraz wielu rozwiązań progowych sprawia, że system jest bardzo nowoczesny i wszechstronny. Zaletą okien IMPERIAL jest możliwość właściwego doboru skrzydła do gabarytów okna i do okucia istnieją skrzydła przeznaczone do okuć typowo aluminiowych, zgodne ze standardem EURO, jak również do okuć okien PCV. TRILINE to 3-komorowy system z przekładką termiczną o szerokościach 14,8 i 17 mm, wzbogaconą dodatkiem włókna szklanego. Pozwala na stosowanie zestawów szybowych grubości od 4 do 37 mm. Szyby są mocowane i uszczelniane we wrębach skrzydeł przy użyciu listew przyszybowych z kształtowników aluminiowych oraz uszczelek. Uszczelki przyszybowe i przymykowe wykonane są z kauczuku syntetycznego EPDM. System TRILINE jest kompatybilny z innymi systemami Aliplast wspólne listwy szklące, uszczelki, narożniki i okucia. Profile drzwiowe mają specjalnie ukształtowany rowek, pozwalający na bezobróbkowe montowanie okuć. Powierzchnia kształtowników zabezpieczona jest powłokami lakierowanymi proszkowo lub anodowana. TRILINE ZASTOSOWANIE: witryny szklone szybami zespolonymi i szkłem pojedynczym, okna rozwierno-uchylne rozwierne, uchylne, uchylno-przesuwne, drzwi otwierane na zewnątrz, do wewnątrz, jedno- i dwuskrzydłowe, z doświetlami, drzwi wahadłowe i przesuwne, okna obrotowe z pionową i poziomą osią obrotu. ZASTOSOWANIE: witryny szklone szybami zespolonymi i szkłem pojedynczym, okna rozwierno-uchylne, rozwierne, uchylne, uchylno-przesuwne, drzwi otwierane na zewnątrz, do wewnątrz, jedno i dwuskrzydłowe, z doświetlami, drzwi wahadłowe i przesuwne, okna obrotowe z pionową i poziomą osią obrotu

15 PROFIL ALUMINIOWY PROFIL ALUMINIOWY ECONOLINE SUPERIAL System ECONOLINE to system bez izolacji termicznej, przeznaczony do konstruowania wewnętrznych przegród. Szerokość profili 51 mm zapewnia dużą swobodę projektantom i komfort wykonawcom. System pozwala na stosowanie zestawów szybowych grubości od 3 do 38 mm. Szyby są mocowane i uszczelniane we wrębach skrzydeł przy użyciu listew przyszybowych z kształtowników aluminiowych oraz uszczelek. System ECONOLINE jest kompatybilny z innymi systemami Aliplast. Istnieje wersja profili drzwiowych ze specjalnie wyprofilowanym eurorowkiem okuciowym, służącym do mocowania zaciskowych zawiasów wrębowych. Uzupełnieniem jest podsystem INNERWALL, świetnie nadający się do kształtowania zabudowy biurowej jest to surowy szkielet, do którego wstrzeliwane są lakierowane listwy. Możliwe jest stosowanie wewnętrznych żaluzji. System o powiększonej izolacyjności termicznej. Dzięki trójkomorowym przekładkom termicznym, komorowej uszczelce centralnej i specjalnych uszczelkach szklących osiąga współczynnik UR < 2.0 W/m²K (grupa materiałowa 1.0 wg normy DIN 4108). Głębokość ościeżnic okiennych i profili do zabudów stałych to 75 mm, a głębokość skrzydeł okiennych 84 mm. System SUPERIAL bazuje na akcesoriach (narożniki, łączniki typu T) oraz listwach szklących i okuciach z innych systemów izolowanych termicznie. Osiąga bardzo dobre właściwości akustyczne. Istnieje możliwość stosowania wypełnień o grubościach mm. ZASTOSOWANIE: drzwi oraz segmenty ścian działowych przeznaczone do ogólnego stosowania w budynkach użyteczności publicznej i przemysłowych (w pomieszczeniach o charakterze biurowym), istnieje możliwość wbudowania drzwi ECONOLINE, możliwość konstruowania drzwi przesuwnych, wahadłowych, łączenie ścian pod dowolnym kątem, oraz wzmacnianie już wykonanych, a nawet zamontowanych elementów. ZASTOSOWANIE: wszelkiego rodzaju okna i witryny zewnętrzne, okna rozwierno-uchylne, rozwierne, uchylne, uchylno-przesuwne, drzwi otwierane do wewnątrz oparte na zmodyfikowanym skrzydle okiennym

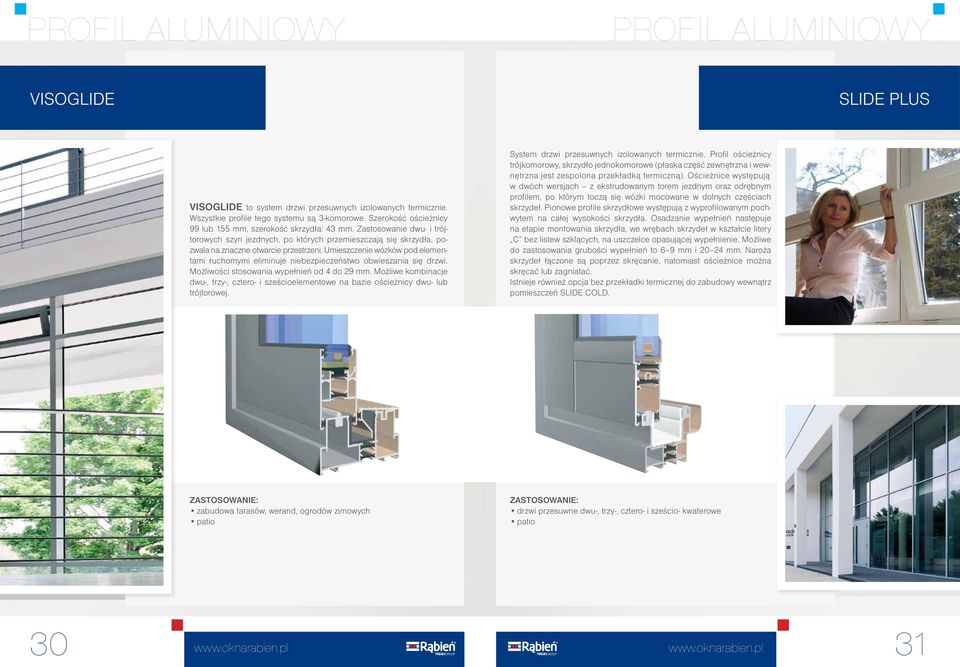

16 PROFIL ALUMINIOWY PROFIL ALUMINIOWY VISOGLIDE SLIDE PLUS VISOGLIDE to system drzwi przesuwnych izolowanych termicznie. Wszystkie profile tego systemu są 3-komorowe. Szerokość ościeżnicy 99 lub 155 mm, szerokość skrzydła: 43 mm. Zastosowanie dwu- i trójtorowych szyn jezdnych, po których przemieszczają się skrzydła, pozwala na znaczne otwarcie przestrzeni. Umieszczenie wózków pod elementami ruchomymi eliminuje niebezpieczeństwo obwieszania się drzwi. Możliwości stosowania wypełnień od 4 do 29 mm. Możliwe kombinacje dwu-, trzy-, cztero- i sześcioelementowe na bazie ościeżnicy dwu- lub trójtorowej. System drzwi przesuwnych izolowanych termicznie. Profil ościeżnicy trójkomorowy, skrzydło jednokomorowe (płaska część zewnętrzna i wewnętrzna jest zespolona przekładką termiczną). Ościeżnice występują w dwóch wersjach z ekstrudowanym torem jezdnym oraz odrębnym profilem, po którym toczą się wózki mocowane w dolnych częściach skrzydeł. Pionowe profile skrzydłowe występują z wyprofilowanym pochwytem na całej wysokości skrzydła. Osadzanie wypełnień następuje na etapie montowania skrzydła, we wrębach skrzydeł w kształcie litery C bez listew szklących, na uszczelce opasującej wypełnienie. Możliwe do zastosowania grubości wypełnień to 6 9 mm i mm. Naroża skrzydeł łączone są poprzez skręcanie, natomiast ościeżnice można skręcać lub zagniatać. Istnieje również opcja bez przekładki termicznej do zabudowy wewnątrz pomieszczeń SLIDE COLD. ZASTOSOWANIE: zabudowa tarasów, werand, ogrodów zimowych patio ZASTOSOWANIE: drzwi przesuwne dwu-, trzy-, cztero- i sześcio- kwaterowe patio 30 31

17 PROFIL ALUMINIOWY PROFIL ALUMINIOWY VISOFOLD MC WALL System przeznaczony do konstrukcji składanych harmonijkowych 3-komorowy, izolowany termicznie. Możliwe są dwa rozwiązania progowe: z kontynuacją ościeżnicy stosowanej po bokach i na górze oraz z niskim progiem zatapianym w posadzkę, uszczelnionym dwoma uszczelkami szczotkowymi. W obu wypadkach w progu przemieszcza się wózek, na który przekazywany jest ciężar ruchomych konstrukcji. Możliwość użycia od 2 do 8 i więcej skrzydeł ruchomych, zsuwających się symetrycznie na obie strony bądź w całości na jedną ze stron. Po rozsunięciu skrzydła mogą być umieszczone wewnątrz i na zewnątrz pomieszczenia. Głębokość zabudowy to 70/78 mm dla ościeżnic i skrzydeł. Możliwe grubości wypełnień od 4 do 37 mm. System lekkiej ściany osłonowej, składającej się z pionowych słupów i poziomych rygli połączonych ze sobą za pomocą trzpieni wykonanych ze stali nierdzewnej. Łączniki ze stali nierdzewnej zapewniają bardzo wysoką nośność połączenia słup rygiel. Rygle izolowane są poprzez przekładkę termiczną zaciskaną na etapie produkcji profili. Rygiel zintegrowany z przekładką termiczną znacznie przyśpiesza montaż ściany fasadowej. Dobór przekładki zależny jest od grubości wypełnienia w ścianie osłonowej. Konstrukcja słupa jest zawsze tradycyjna przekładka termiczna, listwa zaciskowa i maskująca to elementy odrębne. Cała konstrukcja ściany osłonowej może być wykończona od zewnątrz różnego rodzaju listwami dekoracyjno-maskującymi o krawędziach zaokrąglonych, tzw. soft line oraz listwami tradycyjnymi o kształcie prostokątnym. ZASTOSOWANIE: seria drzwi harmonijkowych jest najczęściej stosowana w hotelach, restauracjach, sklepach i prywatnych domach, gdzie istnieje konieczność otwarcia całej ściany, aby stworzyć więcej przestrzeni użytkowej, system stosowany również w zabudowach ogrodów zimowych, jako element całkowicie składany na okres letni. ZASTOSOWANIE: ściany fasadowe, ściany osłonowe

18 PROFIL ALUMINIOWY ZESTAWIENIE DOSTĘNYCH PROFILI IMPERIAL TRILINE ECONOLINE SUPERIAL VISOGLIDE SLIDE PLUS VISOFOLD CENNIK MC WALL 34

19 CENNIK CENNIK STANDARDOWE WYPOSAŻENIE PROFILI OKNA TYPOWE EFORTE IDEAL 7000 SL/RL PREMIUM OPTIMA SL/RL PREMIUM IDEAL 7000 SL/RL STANDARD SL/RL STANDARD MNOŻNIK 1, ,08 1,04 1,03 1,05 1,00 0,96 PROFIL Szerokość profilu 84mm 70mm 80mm 70mm 70mm 80mm 70mm 60mm Ilość komór Ilość uszczelek Wrolowana uszczelka nie nie tak tak tak nie nie nie Wypełnienie rowka tak tak tak tak tak nie nie nie OKUCIE Mikrowentylacja w RU tak tak tak tak tak tak tak tak Blokada błędnego położenia klamki tak tak tak tak tak tak tak tak Dodatkowy zaczep pod klamką nie nie tak nie tak nie nie nie Wydłużowny docisk na plecach okna nie nie tak nie tak nie nie nie Rodzaj klamki aluminiowa aluminium aluminium aluminiowa aluminium zwykła zwykła zwykła AKCESORIA DODATKOWE Ciepła ramka tak tak tak tak tak nie nie nie Uchwyty transportowe tak tak tak tak tak nie nie nie Kotwy montażowe tak tak tak tak tak nie nie nie Listwa podparapetowa 4 komorowa tak tak tak tak tak kolor kolor nie IDEAL 2000 SL BIAŁY cm ,- 1053,- 1168,- 920,- 1121,- 1245,- 981,- 1196,- 1327,- 975,- 1208,- 1343,- 1053,- 1291,- 1434,- 1122,- 1373,- 1524,- 1058,- 1315,- 1464,- 1143,- 1406,- 1562,- 1219,- 1495,- 1659, ,- 301,- 328,- 290,- 348,- 383,- 317,- 389,- 432,- 379,- 465,- 516,- 284,- 341,- 377,- 319,- 391,- 434,- 368,- 454,- 505,- 448,- 549,- 607,- 318,- 390,- 433,- 373,- 459,- 510,- 353,- 439,- 490,- 426,- 526,- 585,- WÓWCZAS, GDY NA ZAMÓWIENIU NIE WIDNIEJE KONKRETNY WYMIAR DANEJ CZĘŚCI OKNA, FIRMA PRZYJMUJE NASTĘPUJĄCE PODZIAŁY: 1. PODZIAŁY 1/3 OKIEN TYPOWYCH: SZER SZER SZER SZER OKNA NIETYPOWE: PODZIAŁ WIĘKSZY LUB MNIEJSZY W ZALEŻNOŚCI OD SZEROKOŚCI NP.: 1550-OK OK OK PODZIAŁ OKIEN 3-SKRZYDŁOWYCH Dzielimy na 1/3 ze względu na oś (gdy szyby mają być równe należy to zaznaczyć). Zestawy balkonowe: wysokość górnej szyby w balkonie=wysokości szyby w oknie. SPOSÓB ZAPISU CEN OKIEN: w kolorze białym w kolorze jednostronnym w kolorze dwustronnym 434,- 534,- 593,- 587,- 721,- 800,- 640,- 788,- 876,- 701,- 864,- 959,- 771,- 940,- 1042,- 559,- 672,- 748,- 496,- 610,- 677,- 664,- 823,- 916,- 699,- 906,- 1007,- 799,- 993,- 1102,- 884,- 1078,- 1194,- 576,- 694,- 772,- 385,- 481,- 537,- 463,- 573,- 637,- 723,- 899,- 1001,- 796,- 987,- 1097,- 875,- 1080,- 1198,- 961,- 1172,- 1298,- 593,- 714,- 795,

20 CENNIK CENNIK ZASADY WYCENY OKIEN 1. Odnajdujemy właściwy schemat okna. STANDARD SZYB FORMAT RODZAJ SZKŁA do 1,50m² 3/18/3 1,51m² 2,5m² 4/16/4 2,51m² 3,30m² 6/14/4 od 3,31m² 6/12/6 MNOŻNIKI DO SYSTEMU: EFORTE = cena x 1,50 = cena x 1,20 IDEAL 7000 SL i 7000 RL PREMIUM = cena x 1,08 OPTIMA = cena x 1,04 SL i 4000 RL PREMIUM = cena x 1,03 IDEAL 7000 SL i 7000 RL STANDARD = cena x 1,05 SL i 4000 RL STANDARD = cena x 1,00 IDEAL 2000 SL = cena x 0,96 DOPŁATY DO SYSTEMÓW X1 X2 X1 X2 3. Do uzyskania ceny na pozostałe systemy stosujemy tabelę z mnożnikiem do systemu (tabelka na każdej stronie cennika). G W przypadku zastosowania RAMY RENOWACYJNEJ cenę okna mnożymy przez 1,1. 2. X1 X1 X2 X1 Krzyżując odpowiednią szerokość () oraz wysokość () uzyskujemy cenę okna wykonanego z profilu Ideal X1 X2 G UWAGA WSZYSTKIE AKCESORIA DODAJEMY PRZED ZASTOSOWANIEM OSTATECZNEGO RABATU Wszelkie dodatki do okien są pozycjami rabatowanymi. Nie pobieramy dopłat za zmiany słupka stałego na ruchomy. Przy rezygnacji z funkcji RU na R lub U cena nie ulega zmianie.zmiana uszczelki z koloru czarnego na szary bez dopłat.podane CENY SĄ CENAMI NETTO. 4. Powstała w ten sposób cena jest ceną detaliczną netto, od której należy odjąć przysługujący Państwu rabat. RODZAJ PROFILU MNOŻNIK PRZYKŁAD OBLICZENIA EFORTE 1,50 391x1,50 = 586,5 1,20 391x1,20 = 469,2 IDEAL 7000 SL i RL PREMIUM 1,08 391x1,08 = 422,28 OPTIMA 1,04 391x1,05 = 406,64 SL i RL PREMIUM 1,03 391x1,03 = 402,72 IDEAL 7000 SL i 7000 RL STANDARD 1,05 391x1,05 = 410,55 IDEAL 2000 SL STANDARD 0,96 391x0,96 = 375,

21 KONSTRUKCJA 1 KONSTRUKCJA 2 OKNO STAŁE WITRYNA, FIX MNOŻNIKI DO SYSTEMU: EFORTE = cena x 1,50 = cena x 1,20 IDEAL 7000 SL i RL PREMIUM = cena x 1,08 OPTIMA = cena x 1,04 SL i RL PREMIUM = cena x 1,03 IDEAL 7000 SL i RL STANDARD= cena x 1,05 SL i RL STANDARD= cena x 1,00 IDEAL 2000 SL STANDARD = cena x 0,96 MNOŻNIKI DO SYSTEMU: EFORTE = cena x 1,50 = cena x 1,20 IDEAL 7000 SL i RL PREMIUM = cena x 1,08 OPTIMA = cena x 1,04 SL i RL PREMIUM = cena x 1,03 IDEAL 7000 SL i RL STANDARD= cena x 1,05 SL i RL STANDARD= cena x 1,00 IDEAL 2000 SL STANDARD = cena x 0,96 OKNO ZE STAŁYM SKRZYDŁEM WITRYNA, FIX

22 KONSTRUKCJA 3 KONSTRUKCJA 4 OKNO STAŁE 2-DZIELNE WITRYNA, FIX OKNO STAŁE WITRYNA 2-DZIELNA, FIX 2-DZIELNY MNOŻNIKI DO SYSTEMU: EFORTE = cena x 1,50 = cena x 1,20 IDEAL 7000 SL i RL PREMIUM = cena x 1,08 OPTIMA = cena x 1,04 SL i RL PREMIUM = cena x 1,03 IDEAL 7000 SL i RL STANDARD= cena x 1,05 SL i RL STANDARD= cena x 1,00 IDEAL 2000 SL STANDARD = cena x 0,96 G MNOŻNIKI DO SYSTEMU: EFORTE = cena x 1,50 = cena x 1,20 IDEAL 7000 SL i RL PREMIUM = cena x 1,08 OPTIMA = cena x 1,04 SL i RL PREMIUM = cena x 1,03 IDEAL 7000 SL i RL STANDARD= cena x 1,05 SL i RL STANDARD= cena x 1,00 IDEAL 2000 SL STANDARD = cena x 0,96 OKNO STAŁE 3-DZIELNE WITRYNA 3 DZIELNA, FIX 3-DZIELNY X X1 X

23 KONSTRUKCJA 5 KONSTRUKCJA 6 OKNO 1-SKRZYDŁOWE STAŁE WITRYNA, FIX UCHYLNE MNOŻNIKI DO SYSTEMU: EFORTE = cena x 1,50 = cena x 1,20 IDEAL 7000 SL i RL PREMIUM = cena x 1,08 OPTIMA = cena x 1,04 SL i RL PREMIUM = cena x 1,03 IDEAL 7000 SL i RL STANDARD= cena x 1,05 SL i RL STANDARD= cena x 1,00 IDEAL 2000 SL STANDARD = cena x 0,96 MNOŻNIKI DO SYSTEMU: EFORTE = cena x 1,50 = cena x 1,20 IDEAL 7000 SL i RL PREMIUM = cena x 1,08 OPTIMA = cena x 1,04 SL i RL PREMIUM = cena x 1,03 IDEAL 7000 SL i RL STANDARD= cena x 1,05 SL i RL STANDARD= cena x 1,00 IDEAL 2000 SL STANDARD = cena x 0,96 OKNO 1-SKRZYDŁOWE ROZWIERNE
