Pozwól się zainspirować! Przykładowe rozwiązania systemowe oferowane przez Kontakt-Simon.

Transkrypt

1 Seria Simon 82 To esencja elegancji i estetyki. Paleta barw skomponowana z największą starannością oraz troska o detale i jakość podzespołów sprawiają, iż zaproponowane rozwiązania spełniają oczekiwania osób o najbardziej wysublimowanym guście. Schemat kompletacji produktów 42 Łączniki / 16 AX 250 V~ 44 Łączniki żaluzjowe 45 Łączniki z cięgnem AX 250 V~ 45 Łączniki podświetlane AX 250 V~ 45 Łączniki pozostałe 46 Klawisze świecące 46 Gniazda wtyczkowe 16 A 250 V~ 47 Gniazda antenowe R-TV i RTV-SAT 49 Gniazda teleinformatyczne 49 Wkłady do gniazd komputerowych i telefonicznych 50 Przykład montażu gniazda komputerowego 51 Ściemniacze / Łączniki elektroniczne 230 V~ 51 Ściemniacze / Łączniki elektroniczne zdalnie sterowane 230 V~ 53 Łącznik czasowy / Łączniki z czujnikiem ruchu i dźwięku 55 Produkty elektroniczne 55 Łączniki i odbiorniki do sterowania bezprzewodowego RF 56 Produkty uzupełniające 57 Termostaty 57 Elementy podświetlane 57 System sygnalizacji wolne / zajęte 58 Ochrona i bezpieczeństwo 59 Radia FM 60 Głośniki 60 Systemy nagłośnienia i komunikacji wewnętrznej 60 Puszki natynkowe 62 Kolorystyka 63

2

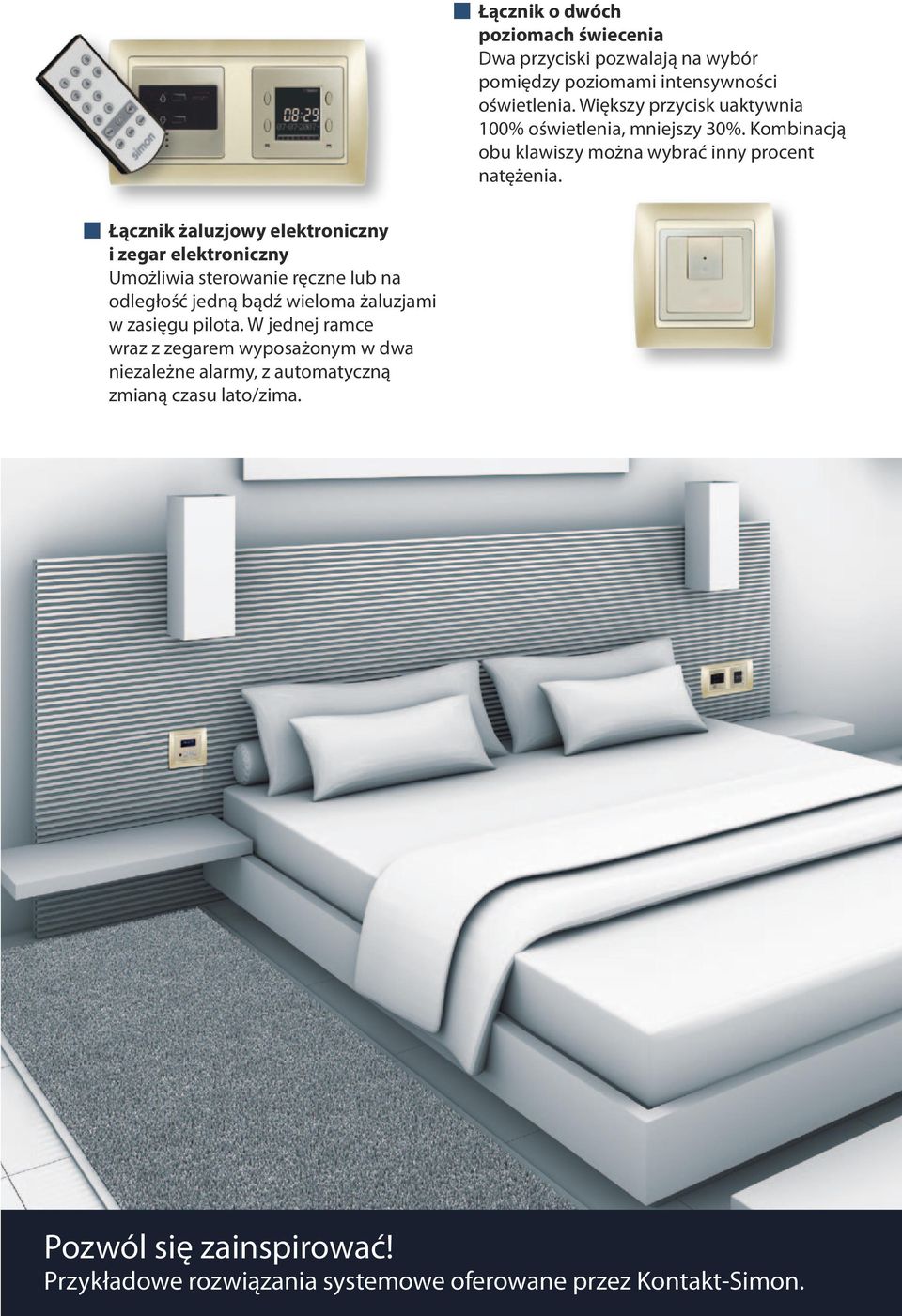

3 Łącznik o dwóch poziomach świecenia Dwa przyciski pozwalają na wybór pomiędzy poziomami intensywności oświetlenia. Większy przycisk uaktywnia 0% oświetlenia, mniejszy 30%. Kombinacją obu klawiszy można wybrać inny procent natężenia. Łącznik żaluzjowy elektroniczny i zegar elektroniczny Umożliwia sterowanie ręczne lub na odległość jedną bądź wieloma żaluzjami w zasięgu pilota. W jednej ramce wraz z zegarem wyposażonym w dwa niezależne alarmy, z automatyczną zmianą czasu lato/zima. Pozwól się zainspirować! Przykładowe rozwiązania systemowe oferowane przez Kontakt-Simon.

4 Łącznik hotelowy w świecącej ramce Dzięki zastosowaniu specjalnej technologii ramka emituje łagodne i równomierne światło na całej swojej powierzchni. Możliwość zestawienia ramki z dowolnymi produktami serii Simon 82. Moduł świecący LED Energooszczędnie oświetla miejsca wymagające stonowanego światła. Zapewnia komfort i bezpieczeństwo w ciemności bez konieczności włączania głównego oświetlenia w nocy. Radio FM Proste radio z gniazdem słuchawkowym i wyjściem głośnikowym daje możliwość zaprogramowania czterech stacji radiowych. Wyświetla dane RDS. Termostat cyfrowy Umożliwia sterowanie ogrzewaniem i klimatyzacją według ośmiu indywidualnie wprowadzonych programów.

5 SERIA ALUMINIOWA METAL LITY Aluminium mat Aluminium mat / grafit SERIA SZAMPAŃSKA METAL LITY Szampański mat SERIA GRAFITOWA SOFT Złocistozielony METAL LITY Złoto Miedź rustykalna Ciemny orzech Madera Czereśnia Pinia SERIA BEŻOWA MADERA SERIA BEŻOWA METAL LITY Pinia Złoto Stal Zielona tekstura METALIC Granit Niebieski metalizowany Czerwony metalizowany SERIA BIAŁA METAL LITY TRANSPARENTNY Chrom Czerwony transparentny Niebieski transparentny 40 Szary PASTEL Kremowy

6 MADERA Szampański mat / grafit Szampański mat / beż Ciemny orzech Czereśnia Ciemna stal Aluminium mat Szampański mat Zielona tekstura METALIC Granit Niebieski metalizowany Czerwony metalizowany Szampański mat Brąz Lila Beż KOLOR PASTEL MONOKOLOR Zielony transparentny KOLOR Żółty Morski Lila Zielony Biały MONOKOLOR 41

7 Schemat kompletacji produktów Łączniki i przyciski + + mechanizm łącznika lub przycisku ramka Simon 82 lub Simon 82 Nature klawisz łącznika lub przycisku dedykowany do mechanizmu Łączniki i przyciski IP44 (bryzgoszczelne) uszczelka ramki do gniazd i łączników IP44 mechanizm łącznika lub przycisku ramka Simon 82 uszczelka pod klawisz do łączników i przycisków klawisz łącznika lub przycisku dedykowany do mechanizmu Gniazda wtyczkowe + + mechanizm gniazda wtyczkowego ramka Simon 82 lub Simon 82 Nature dedykowana pokrywa gniazda wtyczkowego Gniazda wtyczkowe IP44 (bryzgoszczelne) uszczelka ramki do gniazd i łączników IP44 mechanizm gniazda wtyczkowego ramka Simon 82 dedykowana pokrywa gniazda wtyczkowego z klapką Gniazda telefoniczne + + mostek z wkładem telefonicznym ramka Simon 82 lub Simon 82 Nature pokrywa gniazda telefonicznego 42

8 Gniazda komputerowe i telefoniczne z pokrywami płaskimi + + wkład telefoniczny lub komputerowy pokrywa płaska gniazda telefonicznego lub komputerowego z mostkiem ramka Simon 82 lub Simon 82 Nature Gniazda komputerowe i telefoniczne z pokrywami skośnymi wkład telefoniczny lub komputerowy adapter do wkładów telefonicznych lub komputerowych Klawisz świecący pokrywa skośna gniazda telefonicznego lub komputerowego z mostkiem ramka Simon 82 lub Simon 82 Nature mechanizm łącznika ramka Simon 82 lub Simon 82 Nature filtr świetlny klawisz świecący Produkty elektroniczne na podczerwień + + mechanizm produktu na podczerwień ramka Simon 82 lub Simon 82 Nature dedykowana pokrywa do produktów elektronicznych 43

9 Łączniki / 16 AX 250 V~ Łączniki i przyciski (z wyjątkiem oznaczonych) podłączanie przewodów szybkozłącza. Klawisze Łącznik jednobiegunowy Łącznik schodowy Łącznik krzyżowy Łącznik schodowy 16 AX, zaciski śrubowe Łącznik świecznikowy Łącznik schodowy podwójny Przycisk podwójny zwierny 1 wejście, 2 wyjścia Przycisk podwójny zwierny 2 wejścia, 2 wyjścia Przycisk podwójny rozwierny klawisz z polem opisowym Przycisk zwierny i łącznik schodowy 2 klawisze, Przycisk zwierny Przycisk rozwierny bez piktogramu U -39 Uszczelka pod klawisz do łączników i przycisków. Klasa bryzgoszczelności IP44 uzyskana przy jednoczesnym zastosowaniu uszczelki pod ramkę ze str Łącznik dwubiegunowy 16 AX, zaciski śrubowe klawisz tylko do

10 Kolory produktów: Biały Beżowy Grafit Aluminium Szampański mat mat Łączniki żaluzjowe Przycisk żaluzjowy, A, 250 V~ maks. 2,5 A dla sterowania silnikiem Klawisze Łącznik żaluzjowy trójpozycyjny (1-0-2), A, 250 V~ maks. 2,5 A dla sterowania silnikiem Łączniki z cięgnem AX 250 V~ Łącznik chwilowy zwierny (przycisk) z cięgnem sznurkowym Klawisze Łącznik schodowy z cięgłem sztywnym, zaciski śrubowe Łączniki podświetlane AX 250 V~ Łącznik jednobiegunowy z podświetleniem Łącznik schodowy z podświetleniem Łącznik krzyżowy z podświetleniem Klawisze Łącznik podwójny schodowy z podświetleniem Może być stosowany jako łącznik świecznikowy z podświetleniem Przycisk podwójny zwierny z podświetleniem

11 Łączniki podświetlane AX 250 V~ Przycisk zwierny z podświetleniem Klawisze Łączniki pozostałe Łącznik pokrętny 4-pozycyjny , jednoobwodowy, 16 A, 250 V~ bez piktogramu Łącznik hotelowy, 1 microswitch ze stykiem przełącznym, 6 A, 250 V~ (2 A dla obciążeń indukcyjnych), z podświetleniem Łącznik hotelowy, 2 microswitche ze stykami przełącznymi, 6 A, 250 V~ (2 A dla obciążeń indukcyjnych), z podświetleniem Łącznik hotelowy, 1 microswitch jednobiegunowy, 5 A, 230 V~, z podświetleniem i regulowanym czasem wyłączania od 0,5 s do min Łącznik przyciskowy (chwilowy) schodowy 1 z kluczykiem, 5 A, 250 V~ (kluczyk wyjmowalny w pozycji spoczynkowej, mechanizm) Łącznik schodowy z kluczykiem, 5 A, 250 V~ 1 (kluczyk wyjmowany w obu pozycjach, mechanizm) Zestaw kluczyków dodatkowych dla artykułów , Klawisze świecące Klawisz świecący 5 bez filtra świetlnego. Mechanizmy łączników wymagane do klawiszy świecących Łącznik jednobiegunowy Przycisk zwierny Łącznik schodowy 5

12 Kolory produktów: Biały Beżowy Grafit Aluminium Szampański mat mat Klawisze świecące Klawisz świecący 5 z filtrem dzwonek Klawisz świecący 5 z filtrem światło. Rodzaje filtrów świetlnych: SCHEMAT MONTAŻU: klawisz świecący, ramka, łącznik. Filtry świetlne Przykład instalacji klawisza świecącego podłączenia do sieci 230 V~ Moduł świecący, podłączany bezpośrednio do napięcia 230 V~ bez dodatkowego mechanizmu. Gniazda wtyczkowe 16 A 250 V~ Podłączenie przewodów zaciski śrubowe (z wyjątkiem ) Gniazdo wtyczkowe z uziemieniem -33 Aluminium mat -34 Szampański mat-grafit -64 Szampański mat-beż Aby uzyskać gniazdo o klasie IP44 należy mechanizm wyposażyć w uszczelkę ramki oraz pokrywę z klapką U -39 Uszczelka ramki do gniazd 15 i łączników IP44 do ramki 1-krotnej U -39 Zestaw uszczelek ramki do gniazd i łączników IP44 do ramki 2-krotnej U -39 Zestaw uszczelek ramki do gniazd i łączników IP44 do ramki 3-krotnej U -39 Zestaw uszczelek ramki do gniazd i łączników IP44 do ramki 4-krotnej. -38 grafit 868K -30 pokrywa gniazda wtyczkowego z klapką białą, IP44 868KD pokrywa gniazda wtyczkowego z klapką dymną, IP44 47

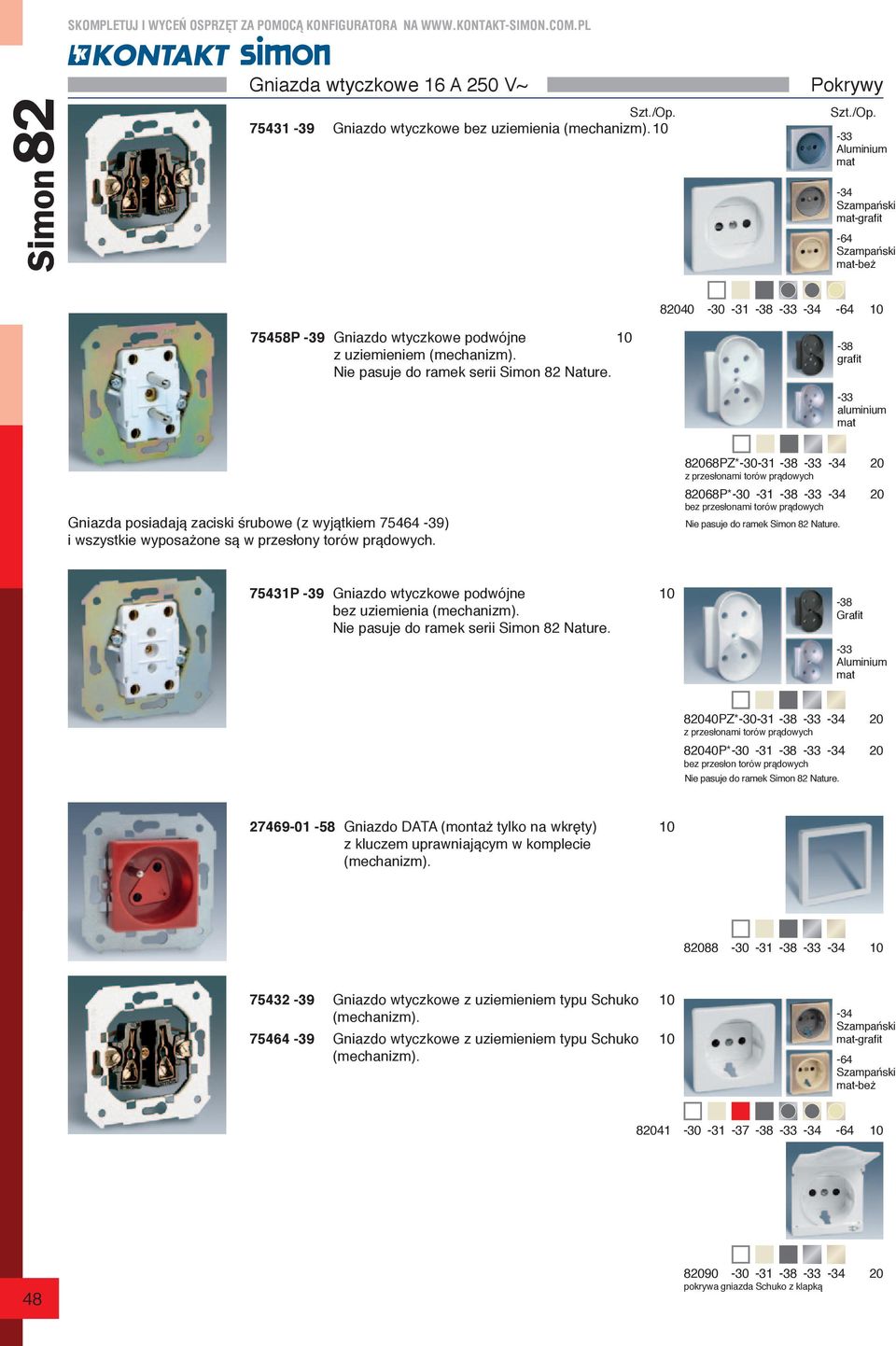

13 Gniazda wtyczkowe 16 A 250 V~ Gniazdo wtyczkowe bez uziemienia -33 Aluminium mat -34 Szampański mat-grafit -64 Szampański mat-beż P -39 Gniazdo wtyczkowe podwójne z uziemieniem Nie pasuje do ramek serii Simon 82 Nature. -38 grafit -33 aluminium mat Gniazda posiadają zaciski śrubowe (z wyjątkiem ) i wszystkie wyposażone są w przesłony torów prądowych. 868PZ* z przesłonami torów prądowych 868P* bez przesłonami torów prądowych Nie pasuje do ramek Simon 82 Nature P -39 Gniazdo wtyczkowe podwójne bez uziemienia Nie pasuje do ramek serii Simon 82 Nature. -38 Grafit -33 Aluminium mat 840PZ* z przesłonami torów prądowych 840P* bez przesłon torów prądowych Nie pasuje do ramek Simon 82 Nature Gniazdo DATA (montaż tylko na wkręty) z kluczem uprawniającym w komplecie Gniazdo wtyczkowe z uziemieniem typu Schuko Gniazdo wtyczkowe z uziemieniem typu Schuko -34 Szampański mat-grafit -64 Szampański mat-beż pokrywa gniazda Schuko z klapką

14 Kolory produktów: Biały Beżowy Grafit Aluminium Szampański mat mat Gniazda wtyczkowe 16 A 250 V~ Gniazdo głośnikowe pojedyncze lub podwójne Może być stosowane jako moduł wypustu kablowego. Złącze 4 2,5 mm 2, uchwyt kabla (odciążka) Gniazda antenowe R-TV i RTV-SAT Gniazda R-TV Gniazdo R-TV końcowe (pojedyncze) R / TV 12 db / 1,5 db Gniazdo R-TV przelotowe R-TV 9,8 db /,4 db Gniazdo R-TV przelotowe R-TV 16,2 db / 16,2 db Gniazdo R-TV zakończeniowe R-TV 9,8 db /,4 db Gniazda RTV-SAT Gniazdo RTV-SAT końcowe (pojedyncze) RTV-SAT 2 db / 3,5 db Gniazdo RTV-SAT przelotowe RTV-SAT 15 db / 16 db Gniazdo RTV-SAT zakończeniowe RTV-SAT 5 db / 8 db Gniazda R-TV-SAT 75466Z -69 Gniazdo antenowe R-TV-SAT końcowe, częst. dla wej. R: 87,5 8 MHz, TV: 5 68 MHz i MHz 75467Z -69 Gniazdo antenowe R-TV-SAT przelotowe, częst. dla wej. R: 87,5 8 MHz, TV: 5 68 MHz i MHz Gniazda RTV-SAT-SAT 75496Z -69 Gniazdo antenowe RTV-SAT-SAT pokrywa do gniazda R-TV-SAT Gniazda teleinformatyczne Gniazdo telefoniczne RJ-11 4-stykowe Gniazdo telefoniczne RJ12 6-stykowe pokrywa do gniazda SAT-SAT-RTV

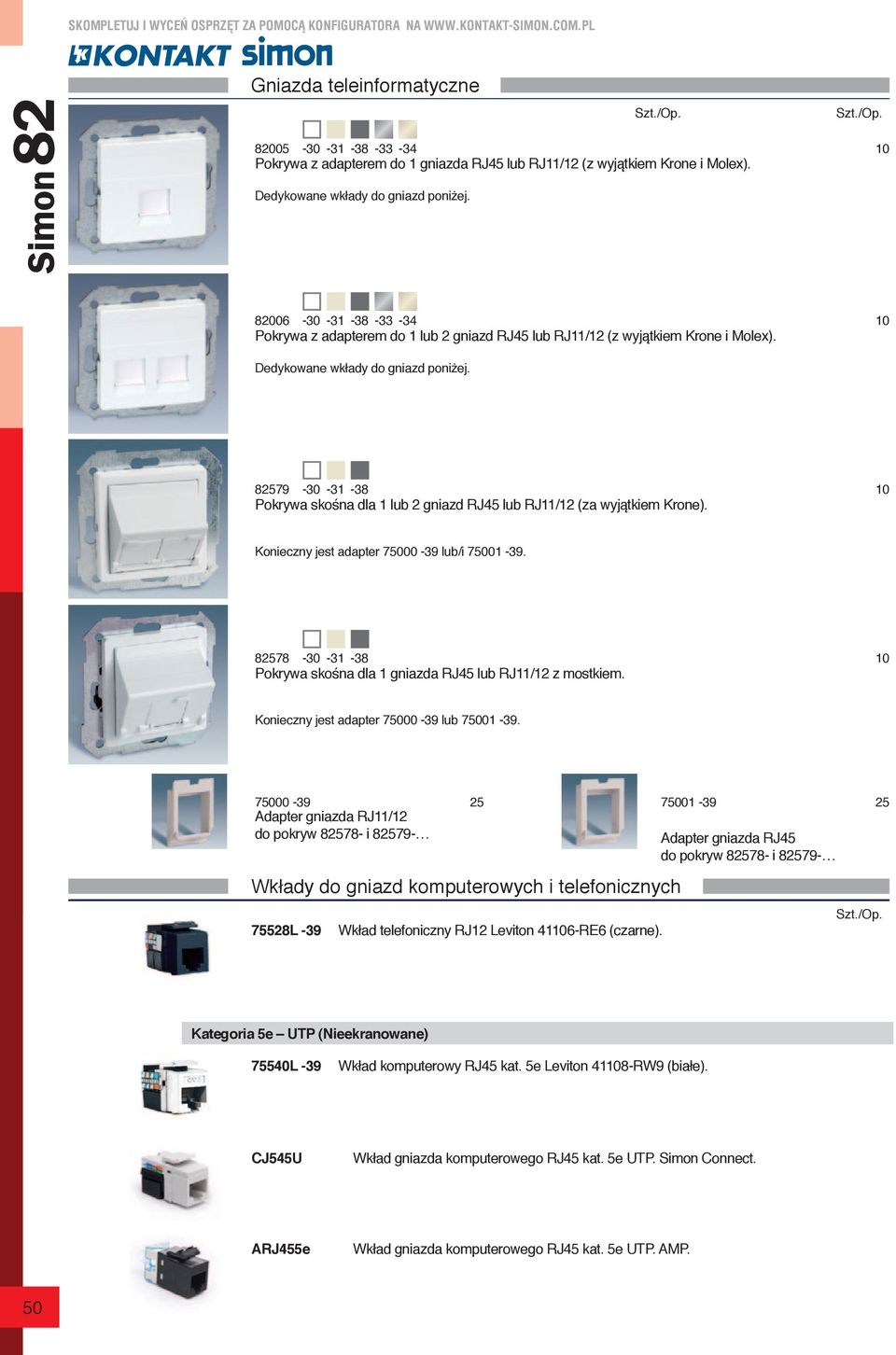

15 Gniazda teleinformatyczne Pokrywa z adapterem do 1 gniazda RJ45 lub RJ11/12 (z wyjątkiem Krone i Molex). Dedykowane wkłady do gniazd poniżej Pokrywa z adapterem do 1 lub 2 gniazd RJ45 lub RJ11/12 (z wyjątkiem Krone i Molex). Dedykowane wkłady do gniazd poniżej Pokrywa skośna dla 1 lub 2 gniazd RJ45 lub RJ11/12 (za wyjątkiem Krone). Konieczny jest adapter lub/i Pokrywa skośna dla 1 gniazda RJ45 lub RJ11/12 z mostkiem. Konieczny jest adapter lub Adapter gniazda RJ11/12 do pokryw i Wkłady do gniazd komputerowych i telefonicznych 75528L Wkład telefoniczny RJ12 Leviton 416-RE6 (czarne) Adapter gniazda RJ45 do pokryw i Kategoria 5e UTP (Nieekranowane) 75540L -39 Wkład komputerowy RJ45 kat. 5e Leviton 418-RW9 (białe). CJ545U Wkład gniazda komputerowego RJ45 kat. 5e UTP. Simon Connect. ARJ455e Wkład gniazda komputerowego RJ45 kat. 5e UTP. AMP. 50

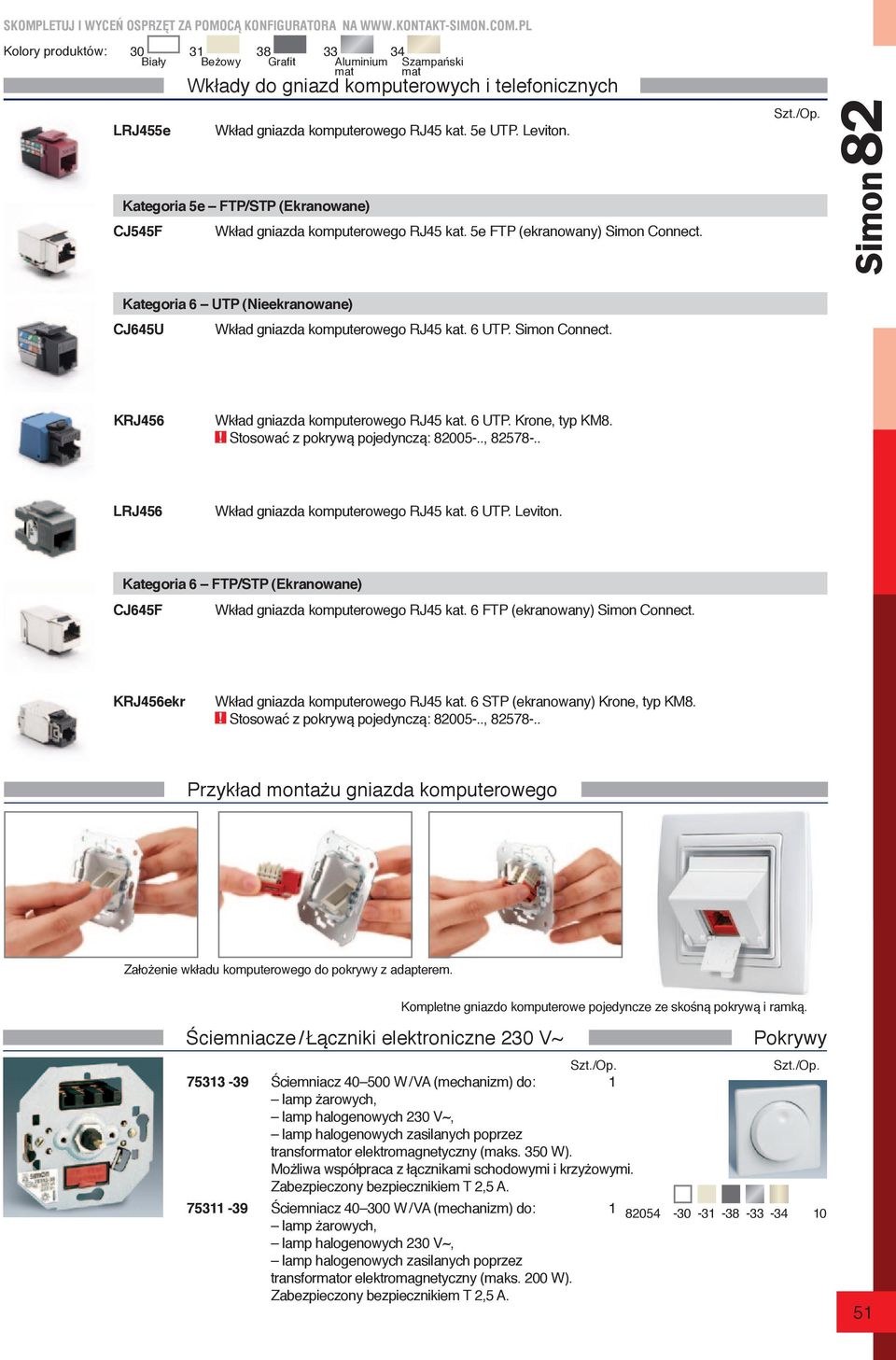

16 Kolory produktów: Biały Beżowy Grafit Aluminium Szampański mat mat LRJ455e Wkłady do gniazd komputerowych i telefonicznych Wkład gniazda komputerowego RJ45 kat. 5e UTP. Leviton. Kategoria 5e FTP/STP (Ekranowane) CJ545F Wkład gniazda komputerowego RJ45 kat. 5e FTP (ekranowany) Simon Connect. Kategoria 6 UTP (Nieekranowane) CJ645U Wkład gniazda komputerowego RJ45 kat. 6 UTP. Simon Connect. KRJ456 Wkład gniazda komputerowego RJ45 kat. 6 UTP. Krone, typ KM8. Stosować z pokrywą pojedynczą: , LRJ456 Wkład gniazda komputerowego RJ45 kat. 6 UTP. Leviton. Kategoria 6 FTP/STP (Ekranowane) CJ645F Wkład gniazda komputerowego RJ45 kat. 6 FTP (ekranowany) Simon Connect. KRJ456ekr Wkład gniazda komputerowego RJ45 kat. 6 STP (ekranowany) Krone, typ KM8. Stosować z pokrywą pojedynczą: , Przykład montażu gniazda komputerowego Założenie wkładu komputerowego do pokrywy z adapterem. Kompletne gniazdo komputerowe pojedyncze ze skośną pokrywą i ramką. Ściemniacze / Łączniki elektroniczne 230 V~ Ściemniacz W / VA (mechanizm) do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 350 W). Możliwa współpraca z łącznikami schodowymi i krzyżowymi. Zabezpieczony bezpiecznikiem T 2,5 A Ściemniacz W / VA (mechanizm) do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 0 W). Zabezpieczony bezpiecznikiem T 2,5 A

17 Ściemniacze / Łączniki elektroniczne 230 V~ Ściemniacz W / VA (maks. 3 A) 1 do świetlówek zasilanych poprzez balast z regulowaną magistralą 1 V~ Możliwa współpraca z łącznikami schodowymi i krzyżowymi. Zabezpieczony bezpiecznikiem T 2,5 A Ściemniacz uniwersalny 40 4 W / VA (mechanizm) do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 0 W), lamp halogenowych zasilanych poprzez transformator elektroniczny. Możliwa współpraca z łącznikami schodowymi. Zabezpieczony bezpiecznikiem T 2,5 A Ściemniacz 0 00 W / VA (mechanizm) do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 700 W). Możliwa współpraca z łącznikami schodowymi i krzyżowymi. Zabezpieczony bezpiecznikiem T 5 A Ściemniacz przyciskowy 5 Przeznaczony do regulacji: lamp żarowych i halogenowych 230 V~ ( W), lamp halogenowych zasilanych poprzez transformator elektromagnetyczny ( VA). Specjalne wejście umożliwia regulację poprzez zastosowanie przycisków zwiernych np (można podłączyć do 5 przycisków). Tzw. miękki start i wyłączanie Ściemniacz przyciskowy 5 Przeznaczony do regulacji: lamp żarowych i halogenowych 230 V~ ( W), lamp halogenowych zasilanych poprzez transformator elektroniczny ( VA). Dodatkowe wejścia umożliwiają regulację z zastosowaniem przycisku np (można podłączyć do 5 przycisków). Tzw. miękki start i wyłączanie jest możliwe dzięki zastosowaniu transformatorów elektronicznych SIMON (artykuły oraz 75352) Ściemniacz przyciskowy 2-stopniowy z dwoma 1 klawiszami (2 poziomy oświetlenia, mechanizm). Pozwala na wybór pomiędzy dwoma poziomami intensywności oświetlenia (w ramach jednego źródła światła). Duży klawisz załącza 0% poziomu oświetlenia, mały klawisz - 30%. Można zmieniać intensywność świecenia aktywowanego małym klawiszem. Przeznaczony do regulacji: lamp żarowych i halogenowych 230 V~ ( W), lamp halogenowych zasilanych poprzez transformator elektromagnetyczny ( VA), lamp halogenowych zasilanych poprzez transformator elektroniczny ( VA). Możliwa współpraca z przyciskiem zwiernym

18 Kolory produktów: Biały Beżowy Grafit Aluminium Szampański mat mat Ściemniacze / Łączniki elektroniczne 230 V~ Łącznik czasowy z 2 klawiszami 1 Możliwość ustawienia opóźnienia wyłączania pomiędzy 30 sekund, a 1 minut. Duży klawisz uaktywnia zaprogramowane opóźnienie czasowe wyłączenia zasilania. Mały klawisz załącza oświetlenie bez opóźnienia. Przeznaczony do regulacji: lamp żarowych i halogenowych 230 V~ ( W), lamp halogenowych zasilanych poprzez transformator elektromagnetyczny ( VA), lamp halogenowych zasilanych poprzez transformator elektroniczny ( VA). Możliwa współpraca z przyciskiem zwiernym Ściemniacz przyciskowy z podświetleniem W / VA (mechanizm) przeznaczony do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 350 W). Umożliwia ustawienie opóźnienia wyłączenia od 0 do 15 min. Możliwa współpraca z łącznikami schodowymi. Montaż do puszki na wkręty Łącznik przyciskowy schodowy 1 (z przekaźnikiem) z podświetleniem 00 W / VA, (mechanizm) do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 500 W), lamp halogenowych zasilanych poprzez transformator elektroniczny (maks. 500 W), lamp fluorescencyjnych (maks. 10 W / 500 W bez / z kompensacją). Umożliwia ustawienie opóźnienia wyłączenia 15 min. Zabezpieczony bezpiecznikiem T 2,5 A Moduł rozszerzający do i Pełni rolę dodatkowego elektronicznego łącznika schodowego i krzyżowego. Ściemniacze / Łączniki elektroniczne zdalnie sterowane 230 V~ Ściemniacz zdalnie sterowany i przyciskowy W / VA (mechanizm) do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 350 W). Możliwa współpraca z przyciskami zwiernymi. Umożliwia ustawienie opóźnienia wyłączenia od 0 do 999 min. (ustawiane ręcznie). Zabezpieczony bezpiecznikiem T 2,5 A Łącznik przyciskowy schodowy (z triakiem) 1 z podświetleniem W / VA (mechanizm) do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 350 W). Możliwa współpraca z przyciskami zwiernymi. Umożliwia ustawienie opóźnienia wyłączenia od 0 do 999 min. (ustawiane ręcznie). Zabezpieczony bezpiecznikiem T 2,5 A. 53

19 Ściemniacze / Łączniki elektroniczne zdalnie sterowane 230 V~ Łącznik żaluzjowy elektroniczny, 1 odbiornik podczerwieni Maksymalne obciążenie 700 W / VA, 230 V~. Umożliwia centralne sterowanie żaluzjami przy zastosowaniu przycisku żaluzjowego Łącznik przyciskowy schodowy 1 (z przekaźnikiem) z podświetleniem 00 W / VA (mechanizm) do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 500 W), lamp halogenowych zasilanych poprzez transformator elektroniczny (maks. 500 W), lamp fluorescencyjnych (maks. 10 W / 500 W bez / z kompensacją). Możliwa współpraca z łącznikami schodowymi Umożliwia ustawienie opóźnienia wyłączenia od 0 do 999 min. (ustawiane ręcznie). Zabezpieczony bezpiecznikiem T 2,5 A Programator scen świetlnych (mechanizm) 1 sterownie do 4 scen świetlnych (we współpracy z urządzeniami wykonawczymi), sterowanie za pomocą 4 przycisków (z zastosowaniem i lub i ) oraz za pomocą pilota IR (z zastosowaniem i ), dwa wyjścia do regulacji poziomu oświetlenia, dwa wyjścia załącz/wyłącz lub do regulacji poziomu oświetlenia (konfigurowalne), instalacja przewodowa, 230 V~, bez potrzeby programowania, możliwe zastosowanie pilota sterującego , możliwe zastosowanie łączników on/off

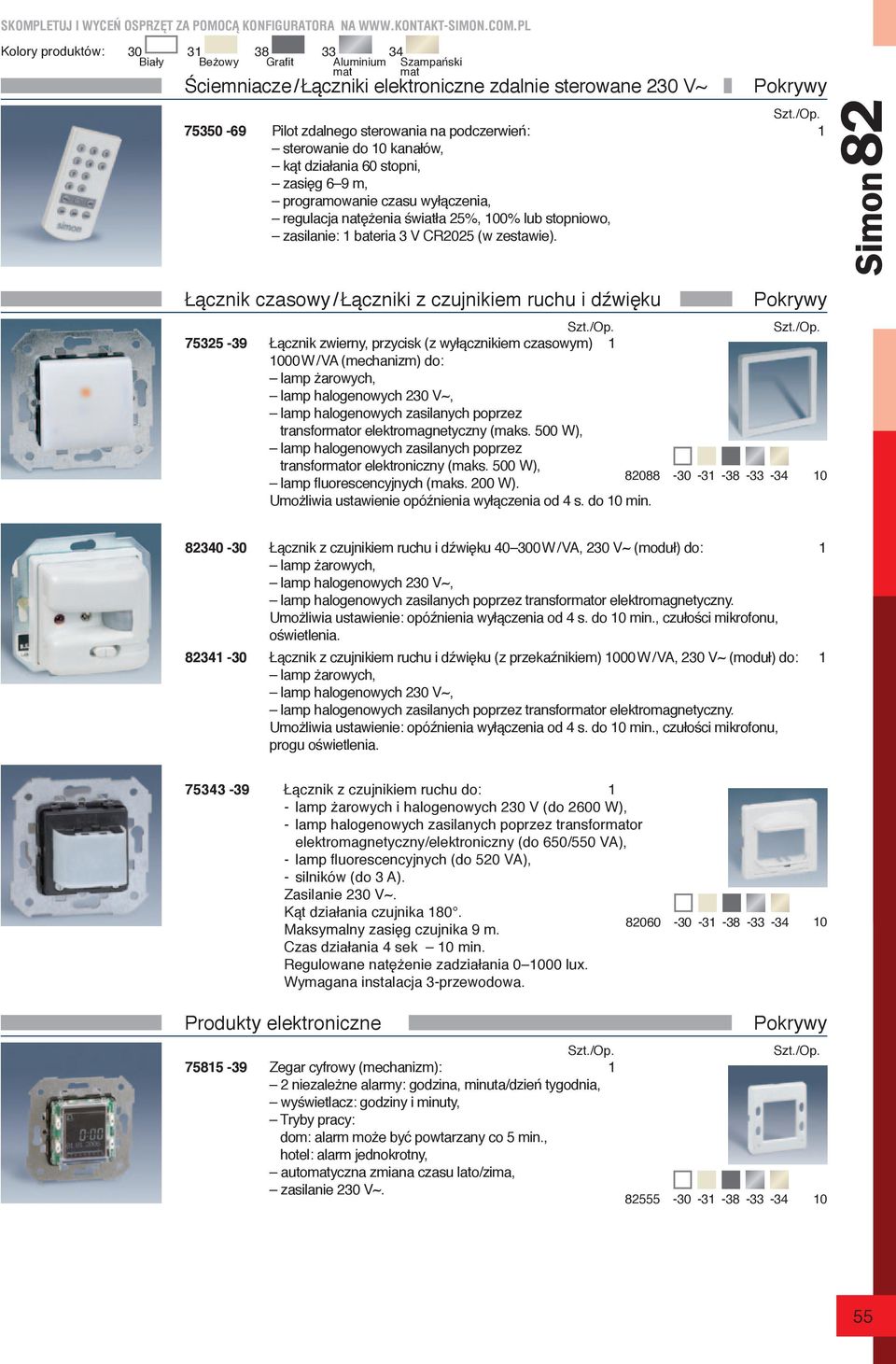

20 Kolory produktów: Biały Beżowy Grafit Aluminium Szampański mat mat Ściemniacze / Łączniki elektroniczne zdalnie sterowane 230 V~ Pilot zdalnego sterowania na podczerwień: 1 sterowanie do kanałów, kąt działania 60 stopni, zasięg 6 9 m, programowanie czasu wyłączenia, regulacja natężenia światła 25%, 0% lub stopniowo, zasilanie: 1 bateria 3 V CR25 (w zestawie). Łącznik czasowy / Łączniki z czujnikiem ruchu i dźwięku Łącznik zwierny, przycisk (z wyłącznikiem czasowym) 1 00 W / VA (mechanizm) do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 500 W), lamp halogenowych zasilanych poprzez transformator elektroniczny (maks. 500 W), lamp fluorescencyjnych (maks. 0 W) Umożliwia ustawienie opóźnienia wyłączenia od 4 s. do min Łącznik z czujnikiem ruchu i dźwięku W / VA, 230 V~ (moduł) do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny. Umożliwia ustawienie: opóźnienia wyłączenia od 4 s. do min., czułości mikrofonu, oświetlenia Łącznik z czujnikiem ruchu i dźwięku (z przekaźnikiem) 00 W / VA, 230 V~ (moduł) do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny. Umożliwia ustawienie: opóźnienia wyłączenia od 4 s. do min., czułości mikrofonu, progu oświetlenia Łącznik z czujnikiem ruchu do: 1 - lamp żarowych i halogenowych 230 V (do 2600 W), - lamp halogenowych zasilanych poprzez transformator elektromagnetyczny/elektroniczny (do 650/550 VA), - lamp fluorescencyjnych (do 5 VA), - silników (do 3 A). Zasilanie 230 V~. Kąt działania czujnika Maksymalny zasięg czujnika 9 m. Czas działania 4 sek min. Regulowane natężenie zadziałania 0 00 lux. Wymagana instalacja 3-przewodowa. Produkty elektroniczne Zegar cyfrowy (mechanizm): 1 2 niezależne alarmy: godzina, minuta/dzień tygodnia, wyświetlacz: godziny i minuty, Tryby pracy: dom: alarm może być powtarzany co 5 min., hotel: alarm jednokrotny, automatyczna zmiana czasu lato/zima, zasilanie 230 V~

21 Produkty elektroniczne Termostat cyfrowy (mechanizm): 1 sterowanie ogrzewaniem / klimatyzacją, tryb automatyczny: 8 programów godzina / dzień tygodnia, krok 0,5 h, poziomy temperatur do ustawienia w trybach: komfort (dzień), oszczędny (noc) i przeciwzamarzający (2ºC), języki: angielski, hiszpański, portugalski, automatyczna zmiana czasu lato / zima, zasilanie 230 V~, wyjście przekaźnikowe 8 (2) A styk przełączny Programator cyfrowy (mechanizm): 1 tryb ręczny: załącz. / wyłącz, tryb automatyczny: programów ( załącz. i wyłącz.), godzina, minuta / dzień tygodnia, tryb losowy: symulator obecności, języki: angielski, hiszpański, portugalski, automatyczna zmiana czasu lato / zima, zasilanie 230 V~, wyjście przekaźnikowe 8 (2) A styk przełączny. Łączniki i odbiorniki do sterowania bezprzewodowego RF Nadajnik radiowy (mechanizm): 1 nadajnik programowany do współpracy z odbiornikiem lub , częstotliwość 868,3MHz, zasilanie: bateria 3 V typ CR2430 (w zestawie), zasięg: do 0 m w otwartej przestrzeni, może sterować do 15 odbiornikami, prosta instalacja n/t ze standardową ramką (na ścianie, szkle, meblach itp.) Odbiornik z przekaźnikiem do sterowania żaluzjami: 1 odbiornik sterowany przez maksymalnie 15 nadajników , częstotliwość 868,3 MHz, obciążenie : do 550 VA (silniki), zasilanie 230 V~, instalowany w puszce p/t φ = 60 mm lub innej typowej puszcze łączeniowej Odbiornik z przekaźnikiem uniwersalny (załącz / wyłącz): 1 odbiornik sterowany przez maksymalnie 15 nadajników , częstotliwość 868,3 MHz, pracuje w 3 trybach: łącznik pojedynczy, zwierny, załącz/wyłącz, przeznaczony do sterowania: lamp żarowych i lamp halogenowych (do 2600 W), lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (650 VA), lamp halogenowych zasilanych poprzez transformator elektroniczny (550 VA), lamp świetlówkowych z kompensacją (600 VA), lamp świetlówkowych bez kompensacji (1500 VA), lamp świetlówkowych z zapłonnikiem elektronicznym (5 VA), silników (1500 VA), zasilanie 230 V~, instalowany w puszce p/t φ = 60 mm lub innej typowej puszcze łączeniowej. 56

22 Kolory produktów: Biały Beżowy Grafit Aluminium Szampański mat mat Produkty uzupełniające Brzęczyk 125 / 230 V~ z regulacją głośności Zaślepka z mostkiem metalowym (moduł) Termostaty Termostat do regulacji ogrzewania (mechanizm) 1 16 (8) A, 230 V~. Regulacja temperatury w zakresie od 5 do 35ºC Termostat do regulacji klimatyzacji 1 i ogrzewania (mechanizm) 16 (8) A, 230 V~. Regulacja temperatury w zakresie od 5 do 35ºC. Klawisze Termostat z pokrywą i ramką Termostat specjalny z sondą podłogową (moduł). Występuje tylko w komplecie pokrywa biała z beżowym pokrętłem. Sonda (w komplecie). Elementy podświetlane Ramka świecąca pojedyncza dla łączników jednobiegunowych (751-39), 5 przyciskowych zwiernych ( ) i schodowych (751-39) Ramka świecąca pojedyncza dla gniazd ( , , , ) 5 i łączników hotelowych ( , , ). Instalacja ramki z łącznikiem. Instalacja ramki z gniazdem lub łącznikiem hotelowym. 57

23 Elementy podświetlane Moduł świecący LED Strumień świetlny 3 lumeny iluminancja 11 luksów z 30 cm. Zasilanie 12 V~ lub 230 V~ Schemat montażu: Lampka akumulatorowa 1 sygnalizacyjno ostrzegawcza (moduł). Niezależny moduł oświetlenia awaryjnego zasilany wewnętrznym akumulatorem. Aktywacja modułu oświetlenia awaryjnego w momencie zaniku napięcia zasilającego 230 V~. Natężenie światła przy zasilaniu z akumulatora 5 lux przez 1 godzinę (wstępny czas ładowania, to 24 godziny). Sygnalizacja obecności napięcia zasilającego 230 V~ zieloną diodą LED System sygnalizacji wolne / zajęte Urządzenie wolne/zajęte 1 Składa się z łącznika i sygnalizatora. Pokrywa z oknem świecącym dwukolorowym 896. Klawisz z okienkiem Sygnalizator stosowany w przypadku sterowania 1 większej ilości sygnalizatorów jednym łącznikiem (wymaga pokrywy świecącej 896) Łącznik sterujący: w pozycji wolne w pozycji zajęte 58 Okno świecące w dwóch kolorach: czerwonym/zielonym w zależności od pozycji łącznika. Zastosowania: biura, sale konferencyjne, hotele, łazienki, przychodnie, szpitale, przebieralnie w sklepach itp.

24 Kolory produktów: Biały Beżowy Grafit Aluminium Szampański mat mat Ochrona i bezpieczeństwo Ochronnik przeciwprzepieciowy (moduł): 1 ochrona klasy D, zasilanie 230 V~, lampka sygnalizująca prawidłowy/nieprawidłowy stan ochronnika, poziom ochrony: 1,5 kv (L/N), prąd wyładowczy: 2,5 ka (L/N) - 8/ μs Czujnik zalania (moduł): 1 element wykrywający możliwość zalania, sygnalizacja alarmu możliwego zalania, alarm sygnalizowany czerwoną diodą LED i sygnałem dźwiękowym, instalacja p/t w uniwersalnej puszce φ = 60 mm, zawiera sondę (możliwość podłączenia do 3 sond zalania Art ), sygnalizacja prawidłowej pracy zieloną diodą LED Czujnik gazu (moduł). 1 Detektor gazu został opracowany w zgodzie z normą UNE-EN pozwala na wykrycie obecności gazów toksycznych i wybuchowych, takich jak: butan, propan, metan, gazów miejskich, gazu ziemnego oraz innych. Instalacja p/t w uniwersalnej puszce φ = 60 mm. Sygnalizacja prawidłowej pracy zieloną diodą LED. Alarm (stan ostrzegawczy) sygnalizowany czerwoną (żółtą) diodą LED i sygnałem dźwiękowym. Sygnał sterujący zamknięciem elektrozaworu gazowego (art ) - automatyczne odcięcie dopływu gazu. Posiada przycisk testowy. Wymaga indywidualnego zasilacza (art ) dla każdego czujnika gazu Zasilacz (moduł). 1 Zasilacz 12 V~ do czujnika zalania (art ) i czujnika gazu (art ). Instalacja p/t w uniwersalnej puszce φ = 60 mm. Sygnalizacja prawidłowej pracy zieloną diodą LED. Każdy czujnik wymaga indywidualnego zasilacza Elektrozawór gazu ¾. 1 Normalnie otwarty dla zasilania w gaz. Manualny reset. Zasilanie: 230 V~. Stopień ochrony: IP Elektrozawór wody ¾. 1 Normalnie otwarty dla zasilania w wodę. Automatyczny reset. Zasilanie: 230 V~. Stopień ochrony: IP65. 59

25 Ochrona i bezpieczeństwo Sonda do czujnika zalania (art ) 1 Radia FM Niezależne radio cyfrowe z wyświetlaczem 1 (mechanizm): nie jest wymagana jednostka główna, zasilanie 230 V~, mono, moc wyjściowa 1 W, min. impedancja 16 Ω, wyjście na słuchawki, wyświetlacz, 4 częstotliwości do zaprogramowania, RDS, automatyczna funkcja wyłączania, automatyczne szukanie stacji Głośniki Głośnik 2 W, 16 Ω (moduł) Głośnik sufitowy do sufitów podwieszanych 1 2 W, 16 Ω, otwór montażowy φ = 65 mm. Systemy nagłośnienia i komunikacji wewnętrznej Cyfrowy moduł podstawowy z wejściem audio 1 i wyjściem na słuchawki (mechanizm): zasilanie poprzez jednostkę centralną , połączenie głośników mono i stereo, regulacja głośności i opcja wyłączania dźwięku, zdalna kontrola źródła dźwięku podłączonego do jednostki centralnej, podłączenie słuchawek, wejście audio dla zewnętrznego urządzenia poprzez złącze mini jack 3,5 mm

26 Kolory produktów: Biały Beżowy Grafit Aluminium Szampański mat mat Systemy nagłośnienia i komunikacji wewnętrznej Cyfrowy moduł z tunerem FM oraz wejściem 1 na słuchawki (mechanizm): zasilanie poprzez jednostkę centralną , pasmo tunera 87,5 do 8 Mhz, połączenie głośników mono i stereo, instalacja monofoniczna: maksymalnie 3 głośniki 32 Ω, regulacja głośności i opcja wyłączania dźwięku, podłączenie słuchawek, zdalna kontrola źródła dźwięku podłączonego do jednostki centralnej, wybór muzyki : z jednostki centralnej lub z tunera FM, zmiana stacji radiowej przełącznikami modułu automatyczne przeszukiwanie pasma Cyfrowy moduł z interkomem, z wejściem audio 1 i wyjściem na słuchawki (mechanizm): zasilanie poprzez jednostkę centralną , połączenie głośników mono i stereo, regulacja głośności i opcja wyłączania dźwięku, zdalna kontrola źródła dźwięku podłączonego do jednostki centralnej, podłączenie słuchawek, wejście audio dla zewnętrznego urządzenia poprzez złącze mini jack 3,5 mm, automatyczne wyłączanie po minutach, nadajnik/odbiornik połączeń głównych, podsłuch pomieszczenia (monitoring dzieci, chorych itp.), nadawanie i odbiór połączeń interkomowych, funkcja nie przeszkadzać Cyfrowy moduł wyboru stref interkomu (mechanizm): 1 zasilanie poprzez jednostkę centralną , komunikacja interkomowa z maksimum 9 pomieszczeniami, musi być instalowane razem z modułem Jednostka centralna: 1 do zasilania stystemu komunikacji wewnętrznej, instalacja 4-przewodowa, zasila do 12 cyfrowych modułów, wejście RCA stereo dla sygnału 300 mv (np. wieża z odpowiednim wyjściem Aux), lokalne odłączanie głośników (np. podłączonej wieży), gniazdo zasilające 230 V~, 2 A na płaską wtyczkę, załączona puszka do montażu p/t Ramka do jednostki centralnej 1 wymiary mm. 61

27 Puszki natynkowe* Puszka pojedyncza płytka mm Puszka podwójna płytka mm Puszka pojedyncza głęboka mm Puszka podwójna głęboka mm. 5 Puszka głęboka.** Puszka płytka. Puszka podwójna kompletna w kolorze grafitowym z ramką i gniazdami. Oferowane opcje głębokości puszek: * Nie pasują do ramek Simon82 Nature ** Do gniazd 230 V~ i teleinformatycznych 37 mm 27 mm 8 2 Z E A CC SYSTEM OZNAKOWANIA KOLORÓW RAMEK SERII SIMON Z E A CC SERIA KOLOR RAMKI WEWNĘTRZNEJ* LICZBA MODUŁÓW LINIA KOLOR RAMKI 6 BIAŁY 7 BEŻ 8 GRAFIT 9 METALIZOWANY MONOKOLOR 1 PASTEL 2 KOLOR 3 TRANSPARENTNY 4 METAL 5 MADERA 6 SPECIAL -30 BIAŁY -31 BEŻ, KREM -33 ALUMINIUM MAT SZARY -34 SZAMPAŃSKI MAT -35 BRĄZ -36 MIEDŹ RUSTYKALNA -37 ZŁOCISTOZIELONY CZERWONY METALIZOWANY CZERWONY TRANSPARENTNY -60 GRANIT -61 CZEREŚNIA -62 ŻÓŁTY -63 CHROM -64 NIEBIESKI METALIZOWANY MORSKI NIEBIESKI TRANSPARENTNY LILA -65 ZIELONY TRANSPARENTNY ZIELONA TEKSTURA ZIELONY -66 ZŁOTO -67 CIEMNA STAL -68 CIEMNY ORZECH -69 PINIA * ramki wewnętrzne nie są wymienne ramka dla 1 modułu, mm ramka dla 2 modułów, mm ramka dla 3 modułów, mm ramka dla 4 modułów, mm 62

28 Seria aluminiowa METAL LITY Seria szampańska METAL LITY Aluminium mat Szampański mat MADERA Ciemny orzech Czereśnia Seria grafitowa SOFT MADERA Złocistozielony Ciemny orzech Czereśnia Pinia

29 METAL LITY Złoto Miedź rustykalna Ciemna stal Aluminium mat Szampański mat METALIC Zielona tekstura Granit Niebieski metalizowany Czerwony metalizowany

30 Seria beżowa MADERA Pinia METAL LITY Złoto Ciemna stal Szampański mat METALIC Zielona tekstura Granit Niebieski metalizowany Czerwony metalizowany

31 KOLOR PASTEL MONOKOLOR Brąz Lila Beż Seria biała METAL LITY KOLOR Chrom Żółty Morski TRANSPARENTNY Czerwony transparentny Niebieski transparentny Zielony transparentny

32 PASTEL Szary Kremowy Lila Zielony MONOKOLOR Biały
