Zainspirowana architekturą i nowoczesnymi dekoracjami, seria ta pozwala na uwolnienie wyobraźni i stworzenie nowoczesnych i charyzmatycznych

Transkrypt

1

2 Dzięki wyraźnemu geometrycznemu kształtowi oraz zastosowaniu szlachetnych materiałów, seria LOGUS 90 oferuje szeroką gamę kolorów i faktur, będącą odpowiedzią na najbardziej wymagające trendy we wzornictwie. Zainspirowana architekturą i nowoczesnymi dekoracjami, seria ta pozwala na uwolnienie wyobraźni i stworzenie nowoczesnych i charyzmatycznych pomieszczeń. 6 linii spośród serii LOGUS 90 pozwala kształtować wnętrza na różne sposoby: BASE Nowoczesne wykończenie. Dyskretny kształt i funkcja. AQUARELLA Kolory z osobowością. Niuanse, które charakteryzują przestrzeń. CRYSTAL Czystość i przezroczystość. Nuty, które przenoszą błysk kryształu na wielopowierzchniowe przestrzenie. METALLO Wyrazistość i nowoczesność. Szlachetność i blask metalu nadają otoczeniu wartości i inspirują wielkie chwile. ARBORE Wybór naturalności i oryginalności. Drewno o zróżnicowanej fakturze nadaje pomieszczeniom wrażenia dobrobytu i wypełnia je ciepłym komfortem. PETRA Naturalne piękno i stabilność. Kamień o nierównych wzorach, rzeźbiony latami przez naturę, jest odbiciem tego, co solidne i nieskończone.

3 BASE AQUARELLA BR biel AL aluminium CRYSTAL METALLO CG szkło / lodowy TP tytan / perłowy ARBORE PETRA MS mahoń / grafit GG granit / lodowy

4 BASE AQUARELLA METALLO BR biel GE lodowy TP tytan / perłowy MF kość słoniowa PE perłowy IA stal nierdzewna / aluminium AL aluminium OP złoty / perłowy IS grafit QS nikiel / grafit We wszystkich liniach wzorniczych serii LOGUS 90 dostępne są ramki pojedyncze, podwójne, potrójne oraz poczwórne. W liniach BASE i AQUARELLA dostępne są także ramki pięciokrotne. Dzięki swojej symetryczności, wszystkie ramki z serii LOGUS 90 można montować w pionie i w poziomie. Pojedyncze i podwójne klawisze serii LOGUS 90 zapewniają zabezpieczenie mechanizmom MEC 21 w klasie IP21. US aluminium / grafit RS chrom / grafit

5 CRYSTAL ARBORE PETRA CG szkło / lodowy FP buk / perłowy GG granit / lodowy CP szkło / perłowy JP wiśnia / perłowy GP granit / perłowy CA szkło / aluminium MS mahoń / grafit GA granit / aluminium CS szkło / grafit NA orzech włoski / aluminium GS granit / grafit Linie CRYSTAL, METALLO, ARBORE i PETRA wykorzystują te same klawisze i elementy centralne co linia AQUARELLA (kolory: lodowy, perłowy, aluminum, grafit).

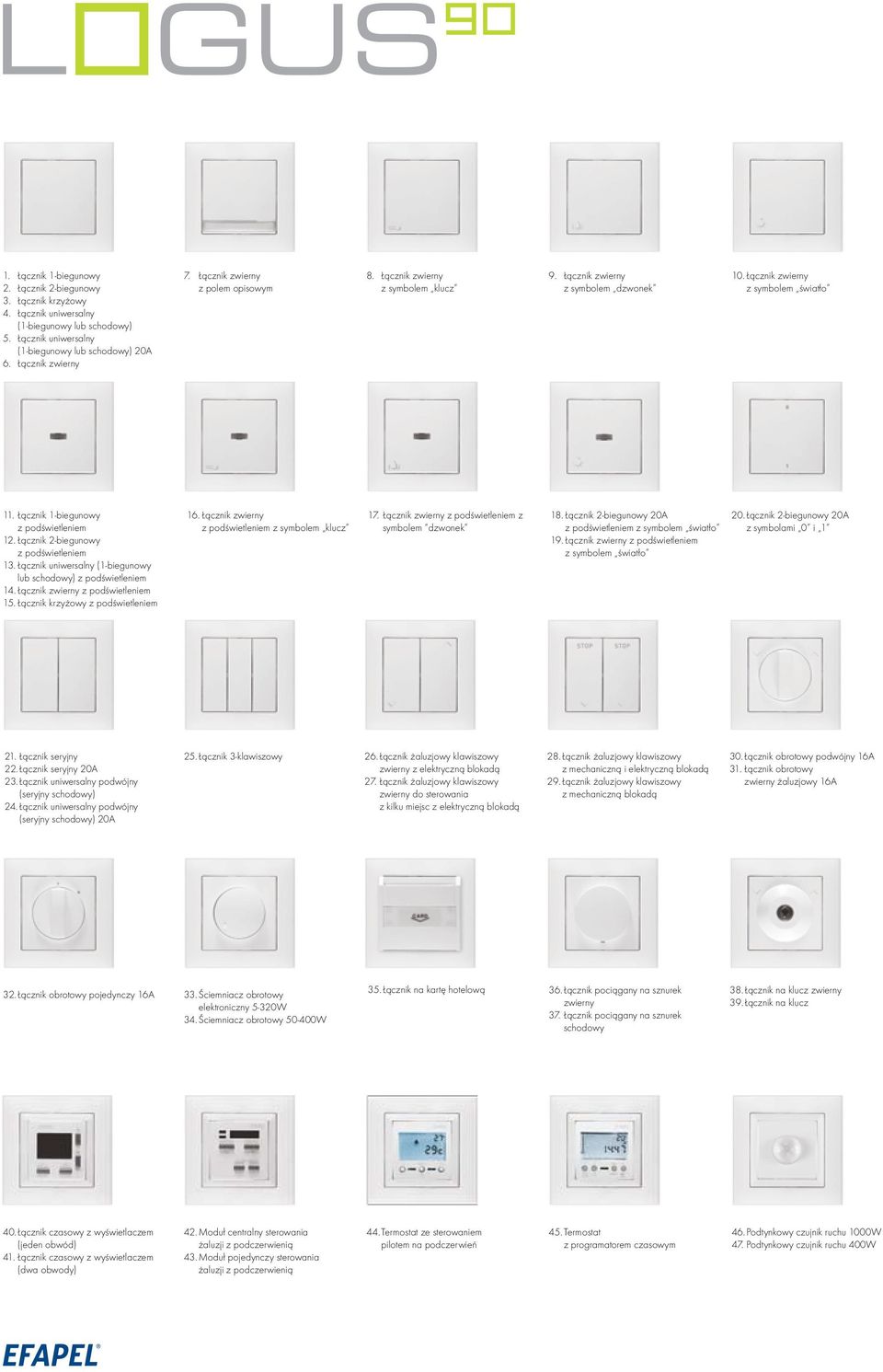

6 1. Łącznik 1-biegunowy 2. Łącznik 2-biegunowy 3. Łącznik krzyżowy 4. Łącznik uniwersalny (1-biegunowy lub schodowy) 5. Łącznik uniwersalny (1-biegunowy lub schodowy) 20A 6. Łącznik zwierny 7. Łącznik zwierny z polem opisowym 8. Łącznik zwierny z symbolem klucz 9. Łącznik zwierny z symbolem dzwonek 10. Łącznik zwierny z symbolem światło 11. Łącznik 1-biegunowy z podświetleniem 12. Łącznik 2-biegunowy z podświetleniem 13. Łącznik uniwersalny (1-biegunowy lub schodowy) z podświetleniem 14. Łącznik zwierny z podświetleniem 15. Łącznik krzyżowy z podświetleniem 16. Łącznik zwierny z podświetleniem z symbolem klucz 17. Łącznik zwierny z podświetleniem z symbolem dzwonek 18. Łącznik 2-biegunowy 20A z podświetleniem z symbolem światło 19. Łącznik zwierny z podświetleniem z symbolem światło 20. Łącznik 2-biegunowy 20A z symbolami 0 i Łącznik seryjny 22. Łącznik seryjny 20A 23. Łącznik uniwersalny podwójny (seryjny schodowy) 24. Łącznik uniwersalny podwójny (seryjny schodowy) 20A 25. Łącznik 3-klawiszowy 26. Łącznik żaluzjowy klawiszowy zwierny z elektryczną blokadą 27. Łącznik żaluzjowy klawiszowy zwierny do sterowania z kilku miejsc z elektryczną blokadą 28. Łącznik żaluzjowy klawiszowy z mechaniczną i elektryczną blokadą 29. Łącznik żaluzjowy klawiszowy z mechaniczną blokadą 30. Łącznik obrotowy podwójny 16A 31. Łącznik obrotowy zwierny żaluzjowy 16A 32. Łącznik obrotowy pojedynczy 16A 33. Ściemniacz obrotowy elektroniczny 5-320W 34. Ściemniacz obrotowy W 35. Łącznik na kartę hotelową 36. Łącznik pociągany na sznurek zwierny 37. Łącznik pociągany na sznurek schodowy 38. Łącznik na klucz zwierny 39. Łącznik na klucz 40. Łącznik czasowy z wyświetlaczem (jeden obwód) 41. Łącznik czasowy z wyświetlaczem (dwa obwody) 42. Moduł centralny sterowania żaluzji z podczerwienią 43. Moduł pojedynczy sterowania żaluzji z podczerwienią 44. Termostat ze sterowaniem pilotem na podczerwień 45. Termostat z programatorem czasowym 46. Podtynkowy czujnik ruchu 1000W 47. Podtynkowy czujnik ruchu 400W

7 48. Sterownik dźwięku 1-kanałowy stereo z radiem oraz alarmem, ze sterowaniem pilotem na podczerwień 49. Głośnik 2, 32 Ohm 50. Zaślepka 51. Przyłącze kablowe/głośnikowe 3-kablowe 52. Przyłącze kablowe/głośnikowe 4-kablowe 53. Gniazdo pojedyncze bez uziemienia 54. Gniazdo pojedyncze z uziemieniem z zabezpieczeniem przed dziećmi. Możliwe dodatkowe kolory elementu centralnego: czerwony VM, zielony VD, pomarańczowy LR 55. Gniazdo pojedyncze z uziemieniem z pokrywą IP 44, z zabezpieczeniem przed dziećmi 56. Gniazdo z uziemieniem z zabezpieczeniem przed dziećmi DATA z kluczem 57. Gniazdo RTV FD 1i końcowe 58. Gniazdo RTV przelotowe FD 2-4i 59. Gniazdo RTV przelotowe FD 2-8i 60. Gniazdo RTV/SAT końcowe 61. Gniazdo telefoniczne RJ Gniazdo komputerowe pojedyncze kat. 6 UTP (nieekranowane) 63. Gniazdo komputerowe pojedyncze kat. 6 FTP (ekranowane) 64. Gniazdo telefoniczne podwójne RJ Gniazdo komputerowe podwójne kat. 6 UTP (nieekranowane) 66. Gniazdo komputerowe podwójne kat. 6 FTP (ekranowane) 67. Ramka pojedyncza 68. Ramka podwójna 69. Ramka potrójna 70. Ramka poczwórna 71. Ramka pięciokrotna W seriach BASE i AQUARELLA występują ramki od pojedynczej do pięciokrotnej. W seriach CRYSTAL, METALLO, ARBORE, PETRA występują ramki od pojedynczej do czterokrotnej.

8 Nazwa produktu Opis produktu Nr artykułu 1. Łącznik 1-biegunowy 2. Łącznik 2-biegunowy 3. Łącznik krzyżowy 4. Łącznik uniwersalny (1-biegunowy lub schodowy) 5. Łącznik uniwersalny (1-biegunowy lub schodowy) 20A 6. Łącznik zwierny 7. Łącznik zwierny z polem opisowym 8. Łącznik zwierny z symbolem klucz 9. Łącznik zwierny z symbolem dzwonek 10. Łącznik zwierny z symbolem światło 11. Łącznik 1-biegunowy z podświetleniem 12. Łącznik 2-biegunowy z podświetleniem 13. Łącznik uniwersalny (1-biegunowy lub schodowy) z podświetleniem 14. Łącznik zwierny z podświetleniem 15. Łącznik krzyżowy z podświetleniem 16. Łącznik zwierny z podświetleniem z symbolem klucz 17. Łącznik zwierny z podświetleniem z symbolem dzwonek 18. Łącznik 2-biegunowy 20A z podświetleniem z symbolem światło 19. Łącznik zwierny z podświetleniem z symbolem światło 20. Łącznik 2-biegunowy 20A z symbolami 0 i Łącznik seryjny 22. Łącznik seryjny 20A 23. Łącznik uniwersalny podwójny (seryjny schodowy) 24. Łącznik uniwersalny podwójny (seryjny schodowy) 20A 25. Łącznik 3-klawiszowy 26. Łącznik żaluzjowy klawiszowy zwierny z elektryczną blokadą 27. Łącznik żaluzjowy klawiszowy zwierny do sterowania z kilku miejsc z elektryczną blokadą 28. Łącznik żaluzjowy klawiszowy z mechaniczną i elektryczną blokadą 29. Łącznik żaluzjowy klawiszowy z mechaniczną blokadą 30. Łącznik obrotowy podwójny 16A 31. Łącznik obrotowy zwierny żaluzjowy 16A 32. Łącznik obrotowy pojedynczy 16A 33. Ściemniacz obrotowy elektroniczny 5-320W 34. Ściemniacz obrotowy W 35. Łącznik na kartę hotelową 36. Łącznik pociągany na sznurek zwierny Łącznik 1-biegunowy Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego Łącznik 2-biegunowy Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego Łącznik krzyżowy Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego Łącznik uniwersalny (1-biegunowy lub schodowy) Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego Łącznik uniwersalny (1-biegunowy lub schodowy) 20A Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego Łącznik zwierny Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego Łącznik zwierny z polem opisowym Klawisz do łącznika zwiernego z polem opisowym Łącznik zwierny Klawisz do łącznika zwiernego z symbolem klucz Łącznik zwierny Klawisz do łącznika zwiernego z symbolem dzwonek Łącznik zwierny Klawisz do łącznika zwiernego z symbolem światło Łącznik 1-biegunowy z podświetleniem Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego z podświetleniem Łącznik 2-biegunowy z podświetleniem Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego z podświetleniem Łącznik uniwersalny (1-biegunowy lub schodowy) z podświetleniem Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego z podświetleniem Łącznik zwierny z podświetleniem Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego z podświetleniem Łącznik krzyżowy z podświetleniem Klawisz do łącznika 1-biegunowego, 2-biegunowego, uniwersalnego lub zwiernego z podświetleniem Łącznik zwierny z podświetleniem Klawisz do łącznika zwiernego z podświetleniem z symbolem klucz Łącznik zwierny z podświetleniem Klawisz do łącznika zwiernego z podświetleniem z symbolem dzwonek Łącznik 2-biegunowy 20A z podświetleniem Klawisz do łącznika 1-biegunowego, uniwersalnego lub zwiernego z podświetleniem, z symbolem światło Łącznik zwierny z podświetleniem Klawisz do łącznika 1-biegunowego, uniwersalnego lub zwiernego z podświetleniem, z symbolem światło Łącznik 2-biegunowy Klawisz do łącznika 2-biegunowego z symbolami 0 i Łącznik seryjny Klawisze do łącznika seryjnego, uniwersalnego podwójnego (seryjnego schodowego) Łącznik seryjny 20A Klawisze do łącznika seryjnego, uniwersalnego podwójnego (seryjnego schodowego) Łącznik uniwersalny podwójny (seryjny schodowy) Klawisze do łącznika seryjnego, uniwersalnego podwójnego (seryjnego schodowego) Łącznik uniwersalny podwójny (seryjny schodowy) 20A Klawisze do łącznika seryjnego, uniwersalnego podwójnego (seryjnego schodowego) Łącznik 3-klawiszowy Klawisze do łącznika 3-klawiszowego Łącznik żaluzjowy klawiszowy zwierny z elektryczną blokadą Klawisze do łącznika żaluzjowego zwiernego Łącznik żaluzjowy klawiszowy zwierny do sterowania z kilku miejsc z elektryczną blokadą Klawisze do łącznika żaluzjowego zwiernego Łącznik żaluzjowy klawiszowy z mechaniczną i elektryczną blokadą Klawisze do łącznika żaluzjowego Łącznik żaluzjowy klawiszowy z mechaniczną blokadą Klawisze do łącznika żaluzjowego Łącznik obrotowy podwójny 16A Pokrętło z elementem centralnym do łącznika obrotowego uniwersalnego i obrotowego żaluzjowego Łącznik obrotowy zwierny żaluzjowy 16A Pokrętło z elementem centralnym do łącznika obrotowego uniwersalnego i obrotowego żaluzjowego Łącznik obrotowy pojedynczy 16A Pokrętło z elementem centralnym do łącznika obrotowego Ściemniacz obrotowy elektroniczny 5-320W 12/24V żarówki i halogeny zasilane transformatorem elektronicznym Pokrętło z elementem centralnym do ściemniaczy Ściemniacz obrotowy W 230V lampy żarowe i halogenowe, W halogeny 12/24V zailane transformatorem konwekcjonalnym Pokrętło z elementem centralnym do ściemniaczy Łącznik na kartę hotelową Element centralny do łącznika na kartę hotelową Łącznik pociągany na sznurek zwierny Element centralny do łącznika pociąganego na sznurek 90741

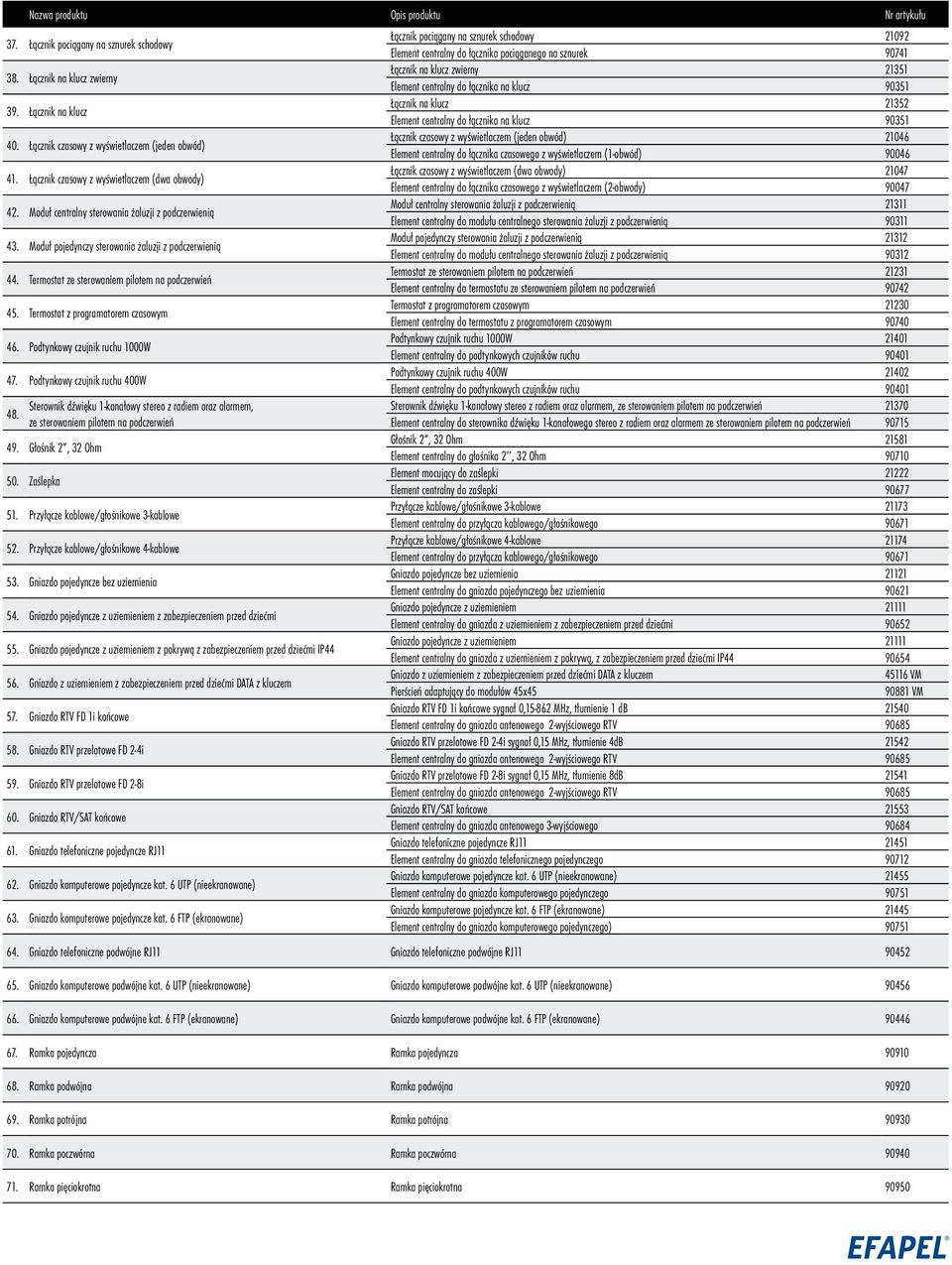

9 Nazwa produktu Opis produktu Nr artykułu 37. Łącznik pociągany na sznurek schodowy 38. Łącznik na klucz zwierny 39. Łącznik na klucz 40. Łącznik czasowy z wyświetlaczem (jeden obwód) 41. Łącznik czasowy z wyświetlaczem (dwa obwody) 42. Moduł centralny sterowania żaluzji z podczerwienią 43. Moduł pojedynczy sterowania żaluzji z podczerwienią 44. Termostat ze sterowaniem pilotem na podczerwień 45. Termostat z programatorem czasowym 46. Podtynkowy czujnik ruchu 1000W 47. Podtynkowy czujnik ruchu 400W 48. Sterownik dźwięku 1-kanałowy stereo z radiem oraz alarmem, ze sterowaniem pilotem na podczerwień 49. Głośnik 2, 32 Ohm 50. Zaślepka 51. Przyłącze kablowe/głośnikowe 3-kablowe 52. Przyłącze kablowe/głośnikowe 4-kablowe 53. Gniazdo pojedyncze bez uziemienia 54. Gniazdo pojedyncze z uziemieniem z zabezpieczeniem przed dziećmi 55. Gniazdo pojedyncze z uziemieniem z pokrywą z zabezpieczeniem przed dziećmi IP Gniazdo z uziemieniem z zabezpieczeniem przed dziećmi DATA z kluczem 57. Gniazdo RTV FD 1i końcowe 58. Gniazdo RTV przelotowe FD 2-4i 59. Gniazdo RTV przelotowe FD 2-8i 60. Gniazdo RTV/SAT końcowe 61. Gniazdo telefoniczne pojedyncze RJ Gniazdo komputerowe pojedyncze kat. 6 UTP (nieekranowane) 63. Gniazdo komputerowe pojedyncze kat. 6 FTP (ekranowane) Łącznik pociągany na sznurek schodowy Element centralny do łącznika pociąganego na sznurek Łącznik na klucz zwierny Element centralny do łącznika na klucz Łącznik na klucz Element centralny do łącznika na klucz Łącznik czasowy z wyświetlaczem (jeden obwód) Element centralny do łącznika czasowego z wyświetlaczem (1-obwód) Łącznik czasowy z wyświetlaczem (dwa obwody) Element centralny do łącznika czasowego z wyświetlaczem (2-obwody) Moduł centralny sterowania żaluzji z podczerwienią Element centralny do modułu centralnego sterowania żaluzji z podczerwienią Moduł pojedynczy sterowania żaluzji z podczerwienią Element centralny do modułu centralnego sterowania żaluzji z podczerwienią Termostat ze sterowaniem pilotem na podczerwień Element centralny do termostatu ze sterowaniem pilotem na podczerwień Termostat z programatorem czasowym Element centralny do termostatu z programatorem czasowym Podtynkowy czujnik ruchu 1000W Element centralny do podtynkowych czujników ruchu Podtynkowy czujnik ruchu 400W Element centralny do podtynkowych czujników ruchu Sterownik dźwięku 1-kanałowy stereo z radiem oraz alarmem, ze sterowaniem pilotem na podczerwień Element centralny do sterownika dźwięku 1-kanałowego stereo z radiem oraz alarmem ze sterowaniem pilotem na podczerwień Głośnik 2, 32 Ohm Element centralny do głośnika 2, 32 Ohm Element mocujący do zaślepki Element centralny do zaślepki Przyłącze kablowe/głośnikowe 3-kablowe Element centralny do przyłącza kablowego/głośnikowego Przyłącze kablowe/głośnikowe 4-kablowe Element centralny do przyłącza kablowego/głośnikowego Gniazdo pojedyncze bez uziemienia Element centralny do gniazda pojedynczego bez uziemienia Gniazdo pojedyncze z uziemieniem Element centralny do gniazda z uziemieniem z zabezpieczeniem przed dziećmi Gniazdo pojedyncze z uziemieniem Element centralny do gniazda z uziemieniem z pokrywą, z zabezpieczeniem przed dziećmi IP Gniazdo z uziemieniem z zabezpieczeniem przed dziećmi DATA z kluczem VM Pierścień adaptujący do modułów 45x VM Gniazdo RTV FD 1i końcowe sygnał 0, MHz, tłumienie 1 db Element centralny do gniazda antenowego 2-wyjściowego RTV Gniazdo RTV przelotowe FD 2-4i sygnał 0,15 MHz, tłumienie 4dB Element centralny do gniazda antenowego 2-wyjściowego RTV Gniazdo RTV przelotowe FD 2-8i sygnał 0,15 MHz, tłumienie 8dB Element centralny do gniazda antenowego 2-wyjściowego RTV Gniazdo RTV/SAT końcowe Element centralny do gniazda antenowego 3-wyjściowego Gniazdo telefoniczne pojedyncze RJ Element centralny do gniazda telefonicznego pojedynczego Gniazdo komputerowe pojedyncze kat. 6 UTP (nieekranowane) Element centralny do gniazda komputerowego pojedynczego Gniazdo komputerowe pojedyncze kat. 6 FTP (ekranowane) Element centralny do gniazda komputerowego pojedynczego) Gniazdo telefoniczne podwójne RJ11 Gniazdo telefoniczne podwójne RJ Gniazdo komputerowe podwójne kat. 6 UTP (nieekranowane) Gniazdo komputerowe podwójne kat. 6 UTP (nieekranowane) Gniazdo komputerowe podwójne kat. 6 FTP (ekranowane) Gniazdo komputerowe podwójne kat. 6 FTP (ekranowane) Ramka pojedyncza Ramka pojedyncza Ramka podwójna Ramka podwójna Ramka potrójna Ramka potrójna Ramka poczwórna Ramka poczwórna Ramka pięciokrotna Ramka pięciokrotna 90950

10 Sposób MONTAŻU naszych WYROBÓW Seria MEC 21 Ramka BR biała Klawisz BR biały Komplet BR biały Nr Nr BR Nr BR 1. Wybór numeru referencyjnego: Aby złożyć zamówienie, wystarczy jedynie wybrać: a) Numer referencyjny mechanizmu o żądanym działaniu; b) Numer referencyjny ramki wybranej serii koloru wykończenia; c) Numer referencyjny klawisza/elementu centralnego, do wybranego mechanizmu w wybranej serii; Przykład: łącznik jednobiegunowy z serii LOGUS 90 a) Mechanizm Nr 21011; b) Ramka Nr XX; c) Klawisz Nr XX. 2. Wybór koloru wykończenia: Aby dokonać wyboru koloru wykończenia w wybranej serii, należy jedynie dodać dwuliterową końcówkę żądanego koloru wykończenia. W tym celu mogą się Państwo odwołać do naszego schematu koloru wykończenia lub naszych katalogów. Przykład: łącznik jednobiegunowy z serii LOGUS 90 z wykończeniem stal nierdzewna/aluminium a) Mechanizm Nr 21011, b) Ramka Nr IA, c) Klawisz Nr AL. SCHEMAT KOLORU WYKOŃCZENIA Seria LOGUS 90 Seria LOGUS 90 Seria LOGUS 90 Seria LOGUS 90 Seria LOGUS 90 Seria LOGUS 90 Linia BASE Linia AQUARELLA Linia METALLO Linia CRYSTAL Linia ARBORE Linia PETRA BR - biel GE - lodowy TP - tytan / perłowy CG - szkło / lodowy FP - buk / perłowy GG - granit / lodowy MF - kość słoniowa PE - perłowy IA - stal nierdzewna / aluminium CP - szkło / perłowy JP - wiśnia / perłowy GP - granit / perłowy AL - aluminium OP - złoty / perłowy CA - szkło / aluminium MS - mahoń / grafit GA - granit / aluminium IS - grafit QS - nikiel / grafit CS - szkło / grafit NA - orzech włoski / aluminium GS - granit / grafit US - aluminium / grafit RS - chrom / grafit

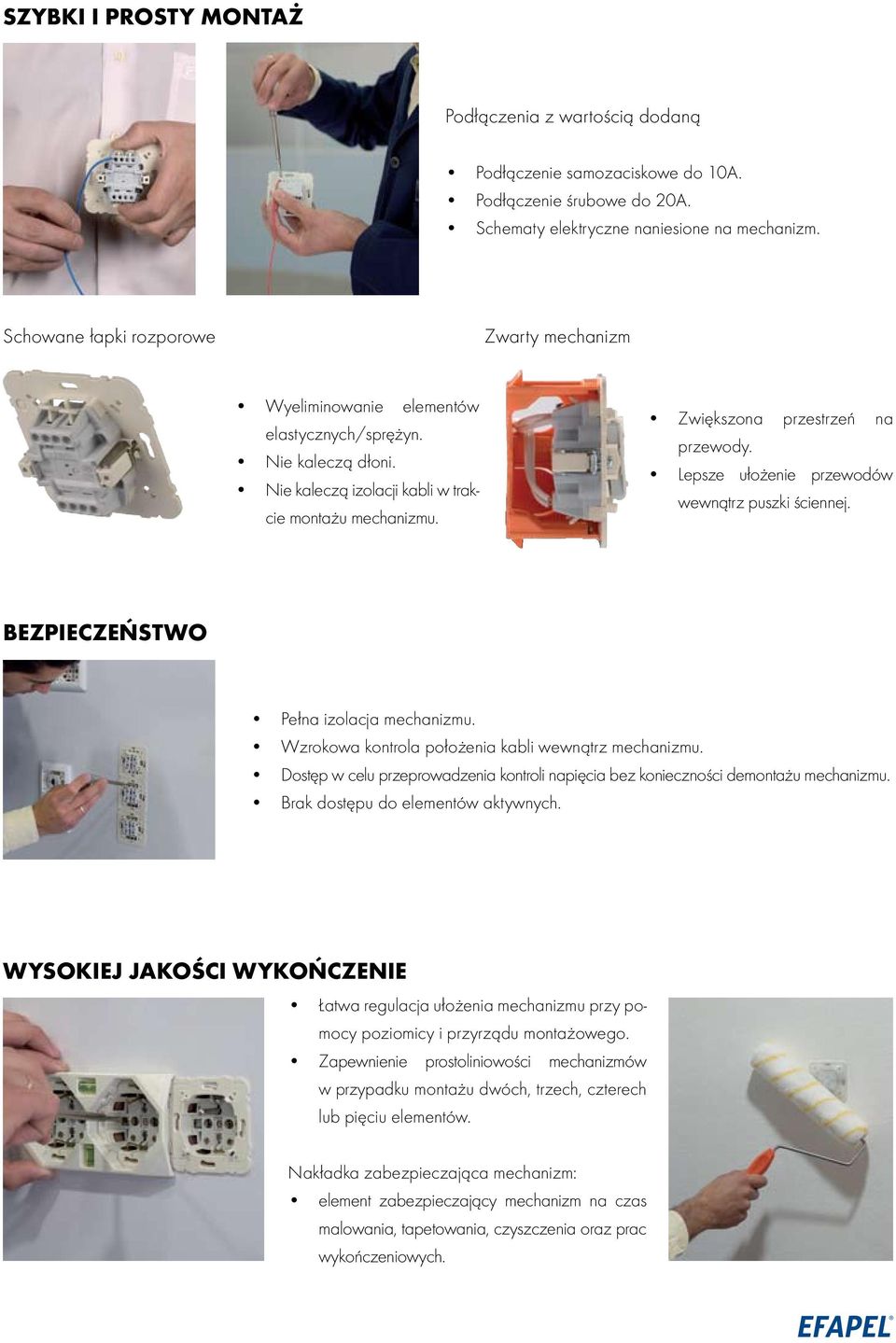

11 Szybki i prosty montaż Podłączenia z wartością dodaną Podłączenie samozaciskowe do 10A. Podłączenie śrubowe do 20A. Schematy elektryczne naniesione na mechanizm. Schowane łapki rozporowe Zwarty mechanizm Wyeliminowanie elementów elastycznych/sprężyn. Nie kaleczą dłoni. Nie kaleczą izolacji kabli w trakcie montażu mechanizmu. Zwiększona przestrzeń na przewody. Lepsze ułożenie przewodów wewnątrz puszki ściennej. Bezpieczeństwo Pełna izolacja mechanizmu. Wzrokowa kontrola położenia kabli wewnątrz mechanizmu. Dostęp w celu przeprowadzenia kontroli napięcia bez konieczności demontażu mechanizmu. Brak dostępu do elementów aktywnych. Wysokiej jakości wykończenie Łatwa regulacja ułożenia mechanizmu przy po- mocy poziomicy i przyrządu montażowego. Zapewnienie prostoliniowości mechanizmów w przypadku montażu dwóch, trzech, czterech lub pięciu elementów. Nakładka zabezpieczająca mechanizm: element zabezpieczający mechanizm na czas malowania, tapetowania, czyszczenia oraz prac wykończeniowych.

12 EFP POLSKA Sp. z o.o. ul. Bałtycka 24/26, Poznań, Polska tel , faks
