1 KATALOG WYROBÓW

2 Kontakt-Simon SA to ponad 85 lat doświadczeń. Szeroka gama produktów własnych, nowoczesne technologie oraz sprawdzone surowce i materiały zyskały uznanie na rynku krajowym oraz poza jego granicami. Proponowane przez nas rozwiązania zastosowano w wielu domach, budynkach przemysłowych i użyteczności publicznej. Wysokie standardy produkcji zostały potwierdzone Certyfikatem Jakości ISO 9001 :00, a ponadto licznymi certyfikatami zagranicznymi. Cieszymy się zaufaniem klientów m.in. w Niemczech, Holandii, Austrii, Rosji, na Litwie, Ukrainie i Węgrzech, w krajach arabskich oraz w Indonezji. Wieloletnie doświadczenie daje pewność wysokiej jakości produktów. Jednocześnie nieustannie rozbudowujemy asortyment, udoskonalamy procesy produkcyjne i metody zarządzania, a także inwestujemy w badania. Z odwagą patrzymy w przyszłość, dostrzegając w niej źródło wielu wyzwań i szans na drodze do najdoskonalszego łączenia klientów ze światem i rozświetlania ich codzienności.

3 S E R I A 4 S E R I A POZOSTAŁE WYROBY 46

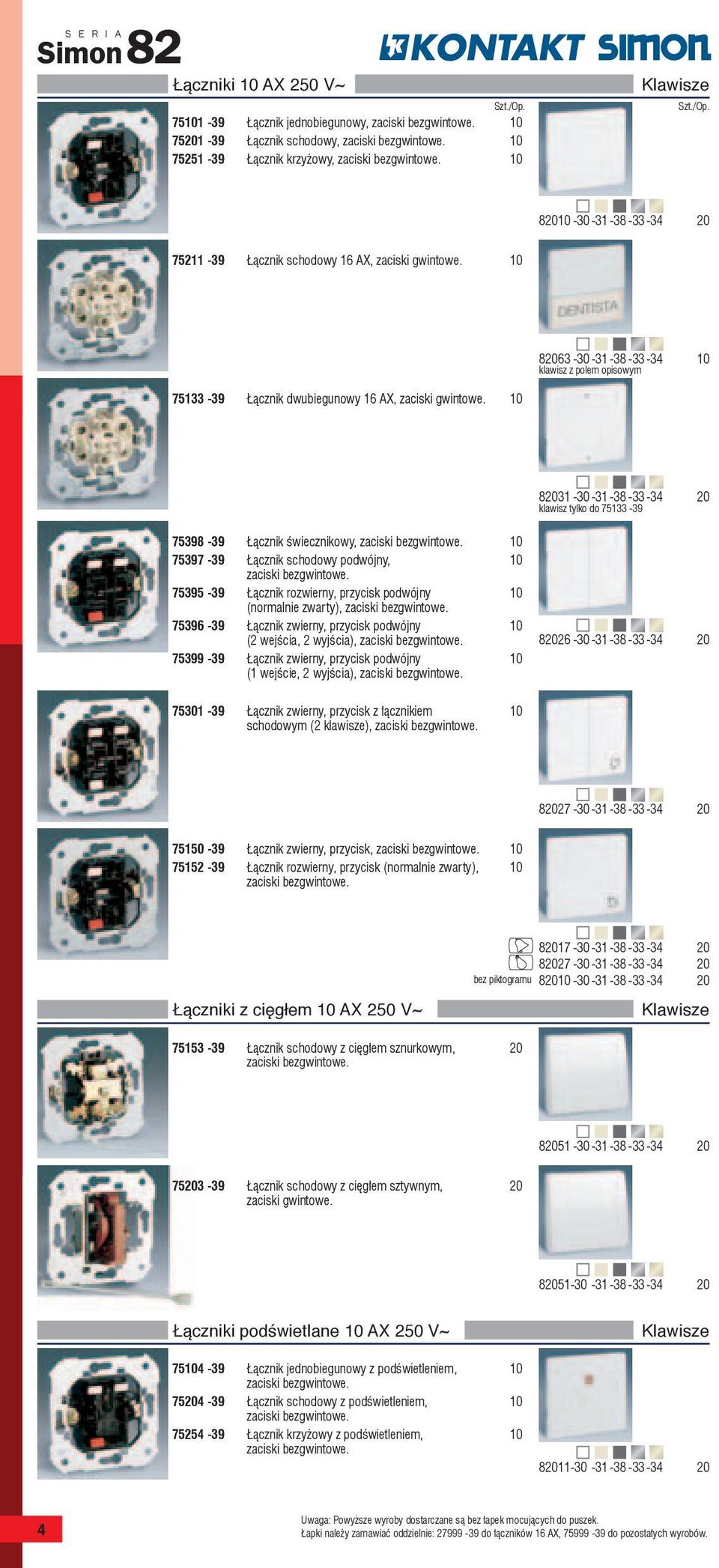

4 S E R I A Łączniki AX 250 V~ Łącznik jednobiegunowy, zaciski bezgwintowe Łącznik schodowy, zaciski bezgwintowe Łącznik krzyżowy, zaciski bezgwintowe. Klawisze Łącznik schodowy 16 AX, zaciski gwintowe klawisz z polem opisowym Łącznik dwubiegunowy 16 AX, zaciski gwintowe klawisz tylko do Łącznik świecznikowy, zaciski bezgwintowe Łącznik schodowy podwójny, zaciski bezgwintowe Łącznik rozwierny, przycisk podwójny (normalnie zwarty), zaciski bezgwintowe Łącznik zwierny, przycisk podwójny (2 wejścia, 2 wyjścia), zaciski bezgwintowe Łącznik zwierny, przycisk podwójny (1 wejście, 2 wyjścia), zaciski bezgwintowe Łącznik zwierny, przycisk z łącznikiem schodowym (2 klawisze), zaciski bezgwintowe Łącznik zwierny, przycisk, zaciski bezgwintowe Łącznik rozwierny, przycisk (normalnie zwarty), zaciski bezgwintowe. Łączniki z cięgłem AX 250 V~ bez piktogramu Klawisze Łącznik schodowy z cięgłem sznurkowym, zaciski bezgwintowe Łącznik schodowy z cięgłem sztywnym, zaciski gwintowe Łączniki podświetlane AX 250 V~ Klawisze Łącznik jednobiegunowy z podświetleniem, zaciski bezgwintowe Łącznik schodowy z podświetleniem, zaciski bezgwintowe Łącznik krzyżowy z podświetleniem, zaciski bezgwintowe Uwaga: Powyższe wyroby dostarczane są bez łapek mocujących do puszek. Łapki należy zamawiać oddzielnie: do łączników 16 AX, do pozostałych wyrobów.

5 Kolory wyrobów 30 Biały Beżowy Grafi t Aluminium Szampański mat mat Łączniki podświetlane AX 250 V~ S E R I A Klawisze Łącznik zwierny, przycisk podwójny z podświetleniem, zaciski bezgwintowe Łącznik podwójny schodowy z podświetleniem, zaciski bezgwintowe. Może być stosowany jako łącznik świecznikowy z podświetleniem Łącznik zwierny, przycisk z podświetleniem, zaciski bezgwintowe bez piktogramu klawisz z małym polem opisowym do podświetlania Klawisze świecące Klawisz świecący z fi ltrem 5 bez piktogramu Łącznik jednobiegunowy, 5 zaciski bezgwintowe Łącznik zwierny, przycisk, 5 zaciski bezgwintowe Łącznik schodowy, 5 zaciski bezgwintowe. Mechanizmy łączników wymagane do klawiszy podświetlanych Klawisz świecący z fi ltrem 5 dzwonek Klawisz świecący z fi ltrem 5 światło. SCHEMAT MONTAŻU klawisz świecący ramka łącznik Moduł świecący, podłączany bezpośrednio do napięcia 230 V~ bez dodatkowego mechanizmu. Rodzaje fi ltrów świetlnych Filtry świetlne Uwaga: Powyższe wyroby dostarczane są bez łapek mocujących do puszek. Łapki należy zamawiać oddzielnie: do łączników podwójnych, do pozostałych wyrobów. 5

6 S E R I A Gniazda telefoniczne Gniazdo telefoniczne RJ-11 4-stykowe Gniazdo telefoniczne RJ-12 6-stykowe. Pokrywy Gniazda wtyczkowe /16 A 250 V~ Gniazda posiadają zaciski gwintowe (z wyjątkiem ) i wszystkie wyposażone są w przesłony torów prądowych Gniazdo bez uziemienia. Pokrywy -33 Aluminium mat -34 Szampański mat-grafi t -64 Szampański mat-beż Gniazdo z uziemieniem typu Schuko Gniazdo z uziemieniem typu Schuko (przyłącza samozaciskowe). -34 Szampański mat-grafi t -64 Szampański mat-beż Pokrywa gniazda Schuko z klapką Gniazdo z uziemieniem. -33 Aluminium mat -34 Szampański mat-grafi t -64 Szampański mat-beż grafi t 868K -30 pokrywa gniazda wtyczkowego z klapką białą, IP44 868KD pokrywa gniazda wtyczkowego z klapką dymną, IP P -39 Gniazdo wtyczkowe bez uziemienia podwójne. -38 grafi t -33 aluminium mat 840P Uwaga: Powyższe wyroby (z wyjątkiem podwójnych gniazd wtyczkowych i gniazda telefonicznego) dostarczane są bez łapek mocujących do puszek. Łapki należy zamawiać oddzielnie: do gniazd RTV-SAT, do gniazd wtyczkowych.

7 Kolory wyrobów 30 Biały 31 Beżowy 38 Grafi t Aluminium Szampański mat mat Gniazda wtyczkowe /16 A 250 V~ S E R I A Pokrywy 75458P -39 Gniazdo wtyczkowe z uziemieniem podwójne. -38 grafi t -33 aluminium mat 868P Gniazda antenowe RTV i RTV SAT Gniazda RTV Gniazdo RTV końcowe (pojedyncze) R / TV 12 db / 1,5 db Gniazdo RTV przelotowe R / TV 9,8 db /,4 db Gniazdo RTV zakończeniowe R / TV 9,8 db /,4 db Gniazdo RTV seryjne R / TV 16,2 db / 16,2 db. Gniazda RTV SAT (moduł) Gniazdo RTV SAT końcowe (pojedyncze) RTV / SAT 2 db / 3,5 db Gniazdo RTV SAT przelotowe RTV / SAT 15 db / 16 db Gniazdo RTV SAT zakończeniowe RTV / SAT 5 db / 8 db. Łączniki żaluzjowe Pokrywy Klawisze Łącznik żaluzjowy, A, 250 V~, (maks. 2,5 A dla sterowania silnikiem), zaciski bezgwintowe Łącznik żaluzjowy zwierny, przycisk, A, 250 V~, (maks. 2,5 A dla sterowania silnikiem), zaciski bezgwintowe Łączniki pozostałe Pokrywy Łącznik pokrętny 4-pozycyjny , jednoobwodowy, 16 A, 250 V~ Łącznik hotelowy, 1 microswitch ze stykiem przełącznym, 6 A, 250 V~, (2 A dla obciążeń indukcyjnych), z podświetleniem Łącznik hotelowy, 2 microswitche ze stykami przełącznymi, 6 A, 250 V~, (2 A dla obciążeń indukcyjnych), z podświetleniem Łącznik hotelowy, 1 microswitch jednobiegunowy, 5 A, 230 V~, z podświetleniem i regulowanym czasem wyłączania od 0,5 s do min. Adaptery do gniazd komputerowych i telefonicznych Adaptery do gniazd keystone Pokrywa z adapterem do 1 lub 2 gniazd RJ-45 lub RJ-11/12. Umożliwia montaż gniazd zarówno w układzie pionowym, jak i w poziomym. W sprzedaży do wyczerpania zapasów. Uwaga: Powyższe wyroby (z wyjątkiem podwójnych gniazd wtyczkowych, gniazd RTV oraz łączników pokrętnych i hotelowych) dostarczane są bez łapek mocujących do puszek. Łapki należy zamawiać oddzielnie: do gniazd RTV-SAT, do łączników żaluzjowych i adapterów do gniazd komputerowych. 7

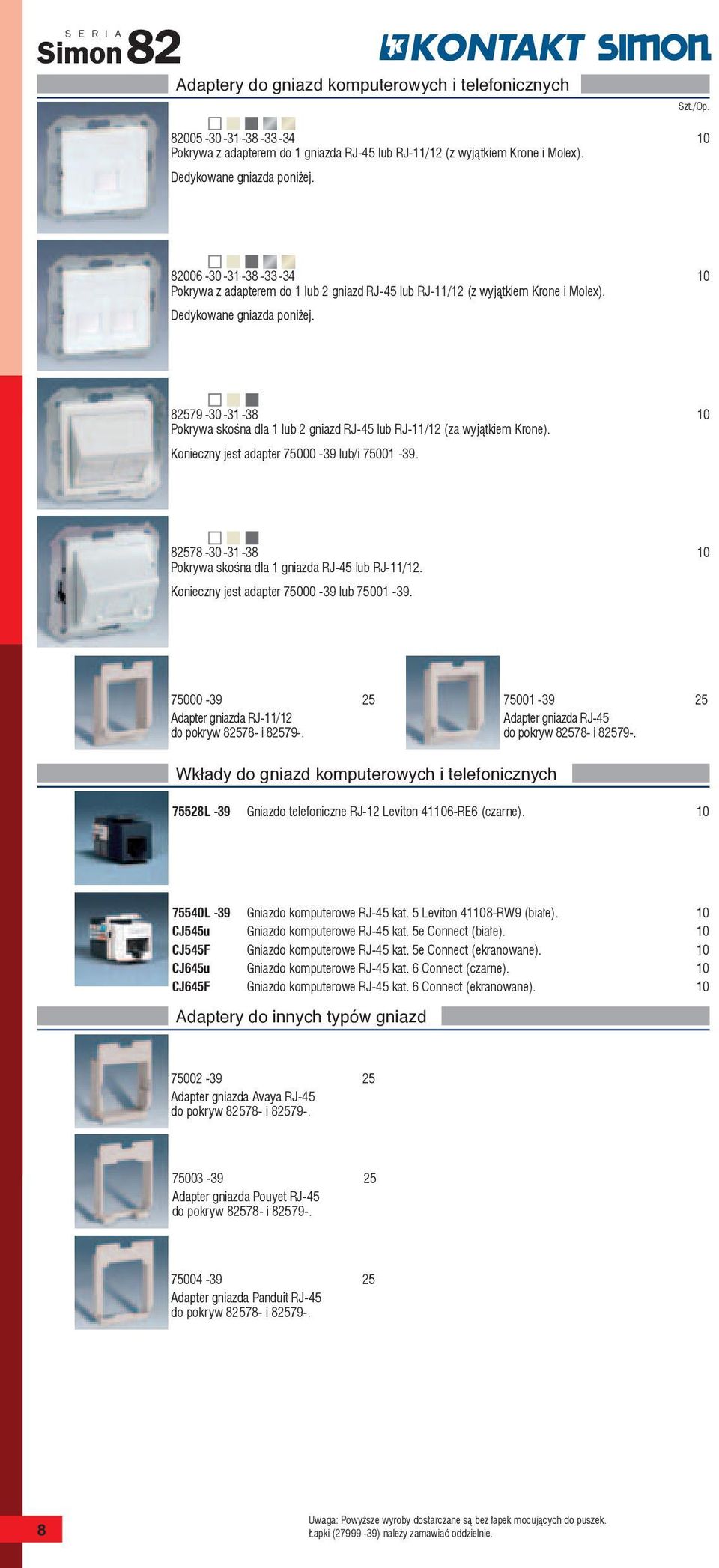

8 S E R I A Adaptery do gniazd komputerowych i telefonicznych Pokrywa z adapterem do 1 gniazda RJ-45 lub RJ-11/12 (z wyjątkiem Krone i Molex). Dedykowane gniazda poniżej Pokrywa z adapterem do 1 lub 2 gniazd RJ-45 lub RJ-11/12 (z wyjątkiem Krone i Molex). Dedykowane gniazda poniżej Pokrywa skośna dla 1 lub 2 gniazd RJ-45 lub RJ-11/12 (za wyjątkiem Krone). Konieczny jest adapter lub/i Pokrywa skośna dla 1 gniazda RJ-45 lub RJ-11/12. Konieczny jest adapter lub Adapter gniazda RJ-11/12 do pokryw i Adapter gniazda RJ-45 do pokryw i Wkłady do gniazd komputerowych i telefonicznych 75528L -39 Gniazdo telefoniczne RJ-12 Leviton 416-RE6 (czarne) L -39 Gniazdo komputerowe RJ-45 kat. 5 Leviton 418-RW9 (białe). CJ545u Gniazdo komputerowe RJ-45 kat. 5e Connect (białe). CJ545F Gniazdo komputerowe RJ-45 kat. 5e Connect (ekranowane). CJ645u Gniazdo komputerowe RJ-45 kat. 6 Connect (czarne). CJ645F Gniazdo komputerowe RJ-45 kat. 6 Connect (ekranowane). Adaptery do innych typów gniazd Adapter gniazda Avaya RJ-45 do pokryw i Adapter gniazda Pouyet RJ-45 do pokryw i Adapter gniazda Panduit RJ-45 do pokryw i Uwaga: Powyższe wyroby dostarczane są bez łapek mocujących do puszek. Łapki ( ) należy zamawiać oddzielnie.

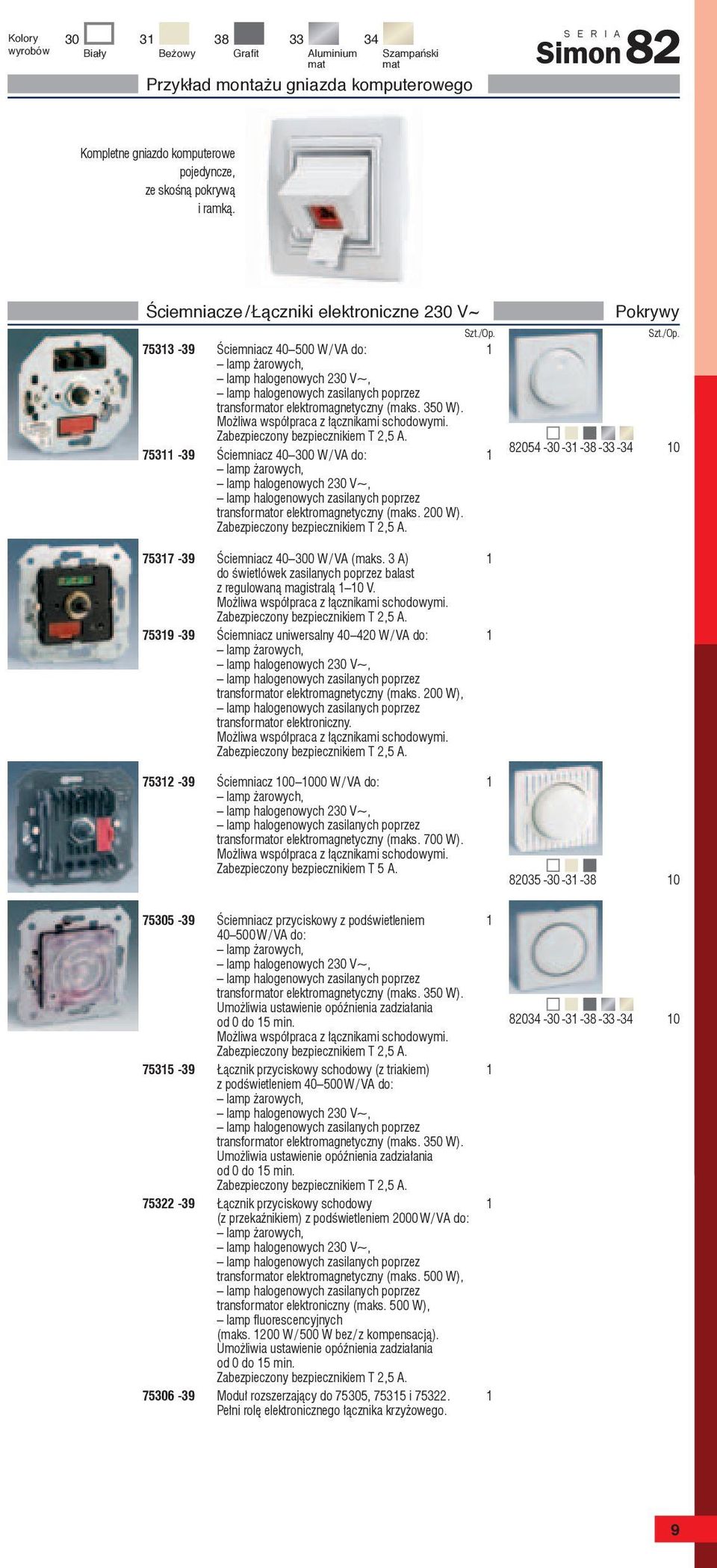

9 Kolory wyrobów 30 Biały Beżowy Grafi t Aluminium Szampański mat mat Przykład montażu gniazda komputerowego S E R I A Kompletne gniazdo komputerowe pojedyncze, ze skośną pokrywą i ramką. Ściemniacze / Łączniki elektroniczne 230 V~ Ściemniacz W / VA do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 350 W). Możliwa współpraca z łącznikami schodowymi. Zabezpieczony bezpiecznikiem T 2,5 A Ściemniacz W / VA do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 0 W). Zabezpieczony bezpiecznikiem T 2,5 A. Pokrywy Ściemniacz W / VA (maks. 3 A) 1 do świetlówek zasilanych poprzez balast z regulowaną magistralą 1 V. Możliwa współpraca z łącznikami schodowymi. Zabezpieczony bezpiecznikiem T 2,5 A Ściemniacz uniwersalny 40 4 W / VA do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 0 W), lamp halogenowych zasilanych poprzez transformator elektroniczny. Możliwa współpraca z łącznikami schodowymi. Zabezpieczony bezpiecznikiem T 2,5 A Ściemniacz 0 00 W / VA do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 700 W). Możliwa współpraca z łącznikami schodowymi. Zabezpieczony bezpiecznikiem T 5 A Ściemniacz przyciskowy z podświetleniem W / VA do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 350 W). Umożliwia ustawienie opóźnienia zadziałania od 0 do 15 min. Możliwa współpraca z łącznikami schodowymi. Zabezpieczony bezpiecznikiem T 2,5 A Łącznik przyciskowy schodowy (z triakiem) 1 z podświetleniem W / VA do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 350 W). Umożliwia ustawienie opóźnienia zadziałania od 0 do 15 min. Zabezpieczony bezpiecznikiem T 2,5 A Łącznik przyciskowy schodowy 1 (z przekaźnikiem) z podświetleniem 00 W / VA do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 500 W), lamp halogenowych zasilanych poprzez transformator elektroniczny (maks. 500 W), lamp fl uorescencyjnych (maks. 10 W / 500 W bez / z kompensacją). Umożliwia ustawienie opóźnienia zadziałania od 0 do 15 min. Zabezpieczony bezpiecznikiem T 2,5 A Moduł rozszerzający do 75305, i Pełni rolę elektronicznego łącznika krzyżowego

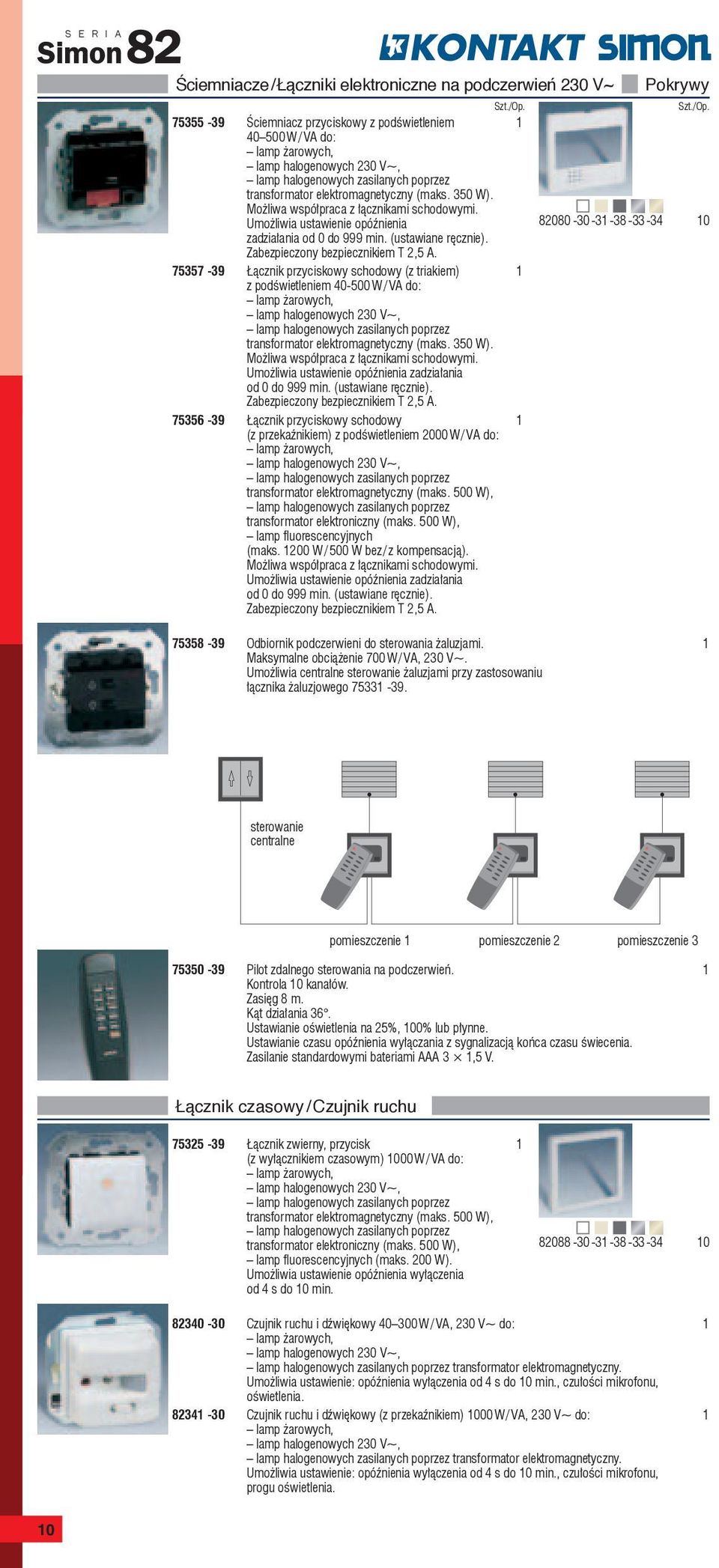

10 S E R I A Ściemniacze / Łączniki elektroniczne na podczerwień 230 V~ Pokrywy Ściemniacz przyciskowy z podświetleniem W / VA do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 350 W). Możliwa współpraca z łącznikami schodowymi. Umożliwia ustawienie opóźnienia zadziałania od 0 do 999 min. (ustawiane ręcznie). Zabezpieczony bezpiecznikiem T 2,5 A Łącznik przyciskowy schodowy (z triakiem) 1 z podświetleniem W / VA do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 350 W). Możliwa współpraca z łącznikami schodowymi. Umożliwia ustawienie opóźnienia zadziałania od 0 do 999 min. (ustawiane ręcznie). Zabezpieczony bezpiecznikiem T 2,5 A Łącznik przyciskowy schodowy 1 (z przekaźnikiem) z podświetleniem 00 W / VA do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 500 W), lamp halogenowych zasilanych poprzez transformator elektroniczny (maks. 500 W), lamp fl uorescencyjnych (maks. 10 W / 500 W bez / z kompensacją). Możliwa współpraca z łącznikami schodowymi. Umożliwia ustawienie opóźnienia zadziałania od 0 do 999 min. (ustawiane ręcznie). Zabezpieczony bezpiecznikiem T 2,5 A Odbiornik podczerwieni do sterowania żaluzjami. 1 Maksymalne obciążenie 700 W / VA, 230 V~. Umożliwia centralne sterowanie żaluzjami przy zastosowaniu łącznika żaluzjowego sterowanie centralne pomieszczenie 1 pomieszczenie 2 pomieszczenie Pilot zdalnego sterowania na podczerwień. 1 Kontrola kanałów. Zasięg 8 m. Kąt działania 36. Ustawianie oświetlenia na 25%, 0% lub płynne. Ustawianie czasu opóźnienia wyłączania z sygnalizacją końca czasu świecenia. Zasilanie standardowymi bateriami AAA 3 1,5 V. Łącznik czasowy / Czujnik ruchu Łącznik zwierny, przycisk 1 (z wyłącznikiem czasowym) 00 W / VA do: lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny (maks. 500 W), lamp halogenowych zasilanych poprzez transformator elektroniczny (maks. 500 W), lamp fl uorescencyjnych (maks. 0 W). Umożliwia ustawienie opóźnienia wyłączenia od 4 s do min Czujnik ruchu i dźwiękowy W / VA, 230 V~ do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny. Umożliwia ustawienie: opóźnienia wyłączenia od 4 s do min., czułości mikrofonu, oświetlenia Czujnik ruchu i dźwiękowy (z przekaźnikiem) 00 W / VA, 230 V~ do: 1 lamp żarowych, lamp halogenowych 230 V~, lamp halogenowych zasilanych poprzez transformator elektromagnetyczny. Umożliwia ustawienie: opóźnienia wyłączenia od 4 s do min., czułości mikrofonu, progu oświetlenia.

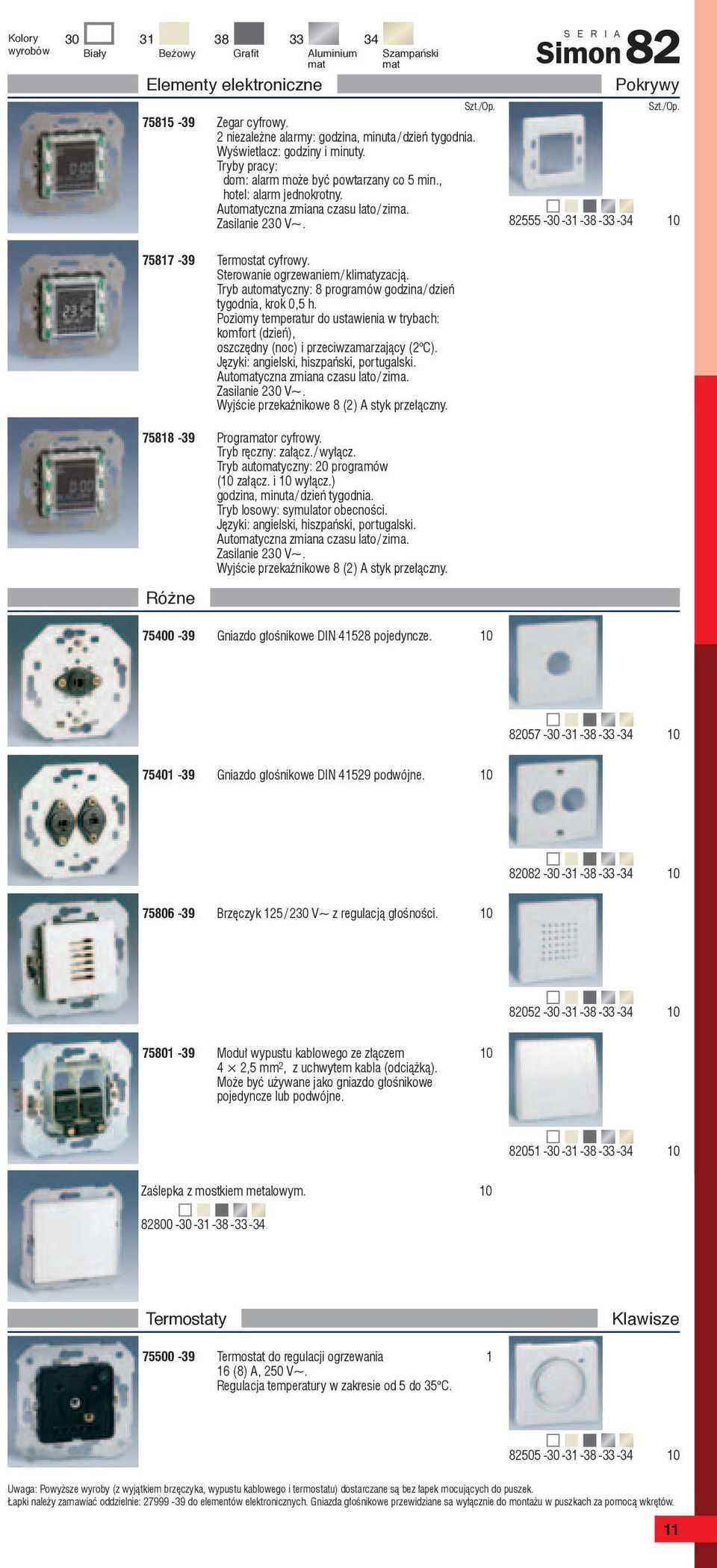

11 Kolory wyrobów 30 Biały 31 Beżowy 38 Grafi t Elementy elektroniczne Aluminium Szampański mat mat S E R I A Pokrywy Zegar cyfrowy. 2 niezależne alarmy: godzina, minuta / dzień tygodnia. Wyświetlacz: godziny i minuty. Tryby pracy: dom: alarm może być powtarzany co 5 min., hotel: alarm jednokrotny. Automatyczna zmiana czasu lato / zima. Zasilanie 230 V~ Termostat cyfrowy. Sterowanie ogrzewaniem / klimatyzacją. Tryb automatyczny: 8 programów godzina / dzień tygodnia, krok 0,5 h. Poziomy temperatur do ustawienia w trybach: komfort (dzień), oszczędny (noc) i przeciwzamarzający (2 C). Języki: angielski, hiszpański, portugalski. Automatyczna zmiana czasu lato / zima. Zasilanie 230 V~. Wyjście przekaźnikowe 8 (2) A styk przełączny Programator cyfrowy. Tryb ręczny: załącz. / wyłącz. Tryb automatyczny: programów ( załącz. i wyłącz.) godzina, minuta / dzień tygodnia. Tryb losowy: symulator obecności. Języki: angielski, hiszpański, portugalski. Automatyczna zmiana czasu lato / zima. Zasilanie 230 V~. Wyjście przekaźnikowe 8 (2) A styk przełączny. Różne Gniazdo głośnikowe DIN pojedyncze Gniazdo głośnikowe DIN podwójne Brzęczyk 125 / 230 V~ z regulacją głośności Moduł wypustu kablowego ze złączem 4 2,5 mm 2, z uchwytem kabla (odciążką). Może być używane jako gniazdo głośnikowe pojedyncze lub podwójne Zaślepka z mostkiem metalowym Termostaty Klawisze Termostat do regulacji ogrzewania 1 16 (8) A, 250 V~. Regulacja temperatury w zakresie od 5 do 35 C Uwaga: Powyższe wyroby (z wyjątkiem brzęczyka, wypustu kablowego i termostatu) dostarczane są bez łapek mocujących do puszek. Łapki należy zamawiać oddzielnie: do elementów elektronicznych. Gniazda głośnikowe przewidziane sa wyłącznie do montażu w puszkach za pomocą wkrętów. 11

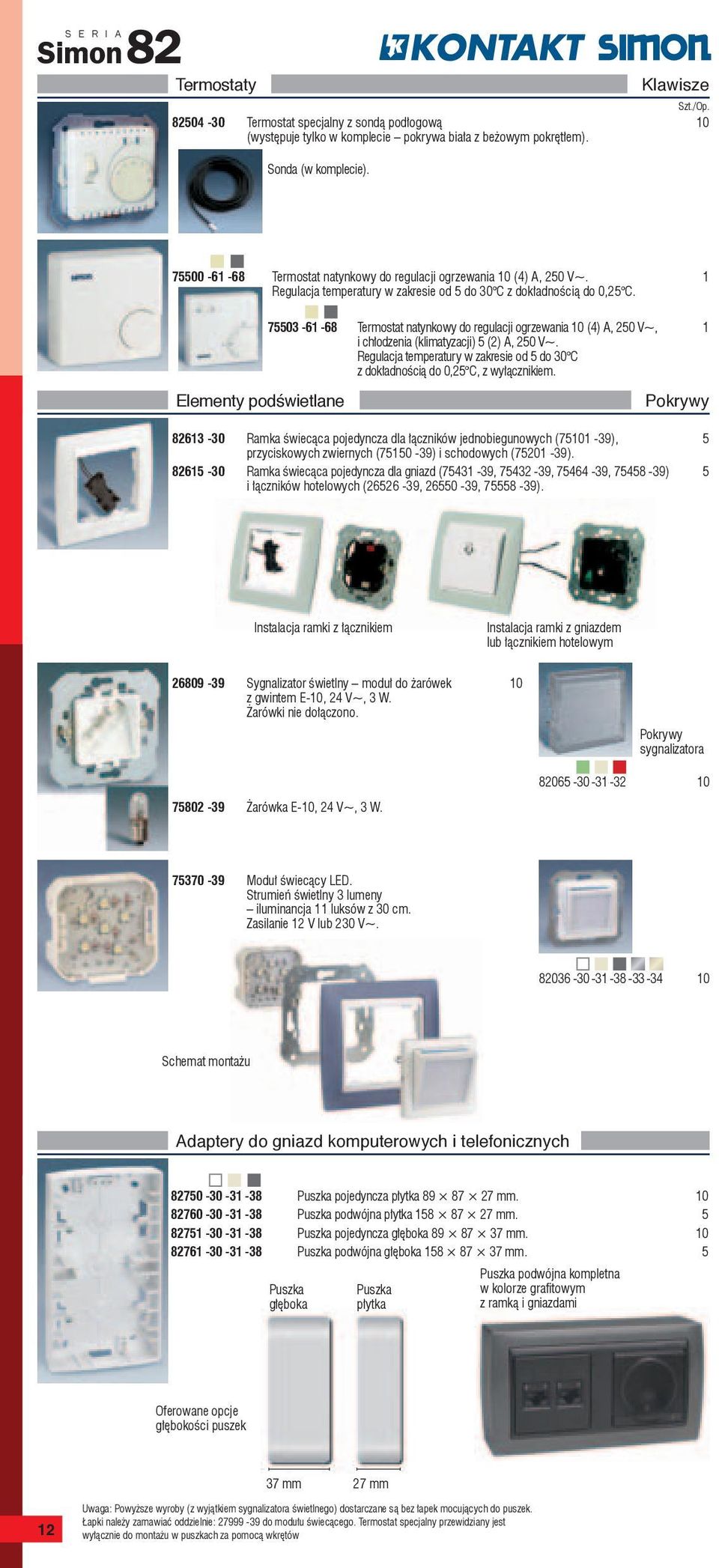

12 S E R I A Termostaty Termostat specjalny z sondą podłogową (występuje tylko w komplecie pokrywa biała z beżowym pokrętłem). Sonda (w komplecie). Klawisze Termostat natynkowy do regulacji ogrzewania (4) A, 250 V~. 1 Regulacja temperatury w zakresie od 5 do 30 C z dokładnością do 0,25 C Termostat natynkowy do regulacji ogrzewania (4) A, 250 V~, 1 i chłodzenia (klimatyzacji) 5 (2) A, 250 V~. Regulacja temperatury w zakresie od 5 do 30 C z dokładnością do 0,25 C, z wyłącznikiem. Elementy podświetlane Pokrywy Ramka świecąca pojedyncza dla łączników jednobiegunowych (751-39), 5 przyciskowych zwiernych ( ) i schodowych (751-39) Ramka świecąca pojedyncza dla gniazd ( , , , ) 5 i łączników hotelowych ( , , ). Instalacja ramki z łącznikiem Instalacja ramki z gniazdem lub łącznikiem hotelowym Sygnalizator świetlny moduł do żarówek z gwintem E-, 24 V~, 3 W. Żarówki nie dołączono. Pokrywy sygnalizatora Żarówka E-, 24 V~, 3 W Moduł świecący LED. Strumień świetlny 3 lumeny iluminancja 11 luksów z 30 cm. Zasilanie 12 V lub 230 V~ Schemat montażu Adaptery do gniazd komputerowych i telefonicznych Puszka pojedyncza płytka mm Puszka podwójna płytka mm Puszka pojedyncza głęboka mm Puszka podwójna głęboka mm. 5 Puszka głęboka Puszka płytka Puszka podwójna kompletna w kolorze grafi towym z ramką i gniazdami Oferowane opcje głębokości puszek 37 mm 27 mm 12 Uwaga: Powyższe wyroby (z wyjątkiem sygnalizatora świetlnego) dostarczane są bez łapek mocujących do puszek. Łapki należy zamawiać oddzielnie: do modułu świecącego. Termostat specjalny przewidziany jest wyłącznie do montażu w puszkach za pomocą wkrętów

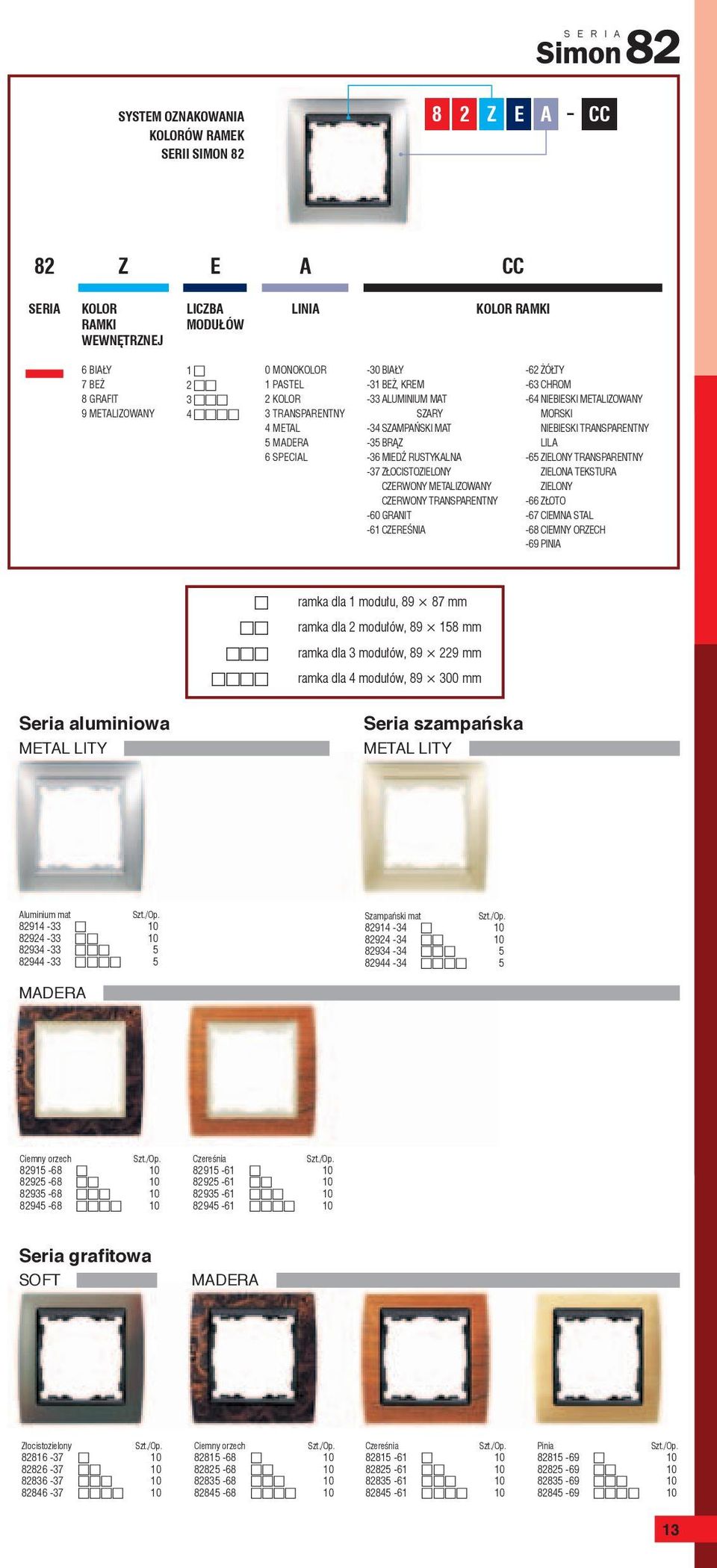

13 S E R I A SYSTEM OZNAKOWANIA KOLORÓW RAMEK SERII SIMON Z E A CC 82 Z E A CC SERIA KOLOR RAMKI WEWNĘTRZNEJ LICZBA MODUŁÓW LINIA KOLOR RAMKI 6 BIAŁY 7 BEŻ 8 GRAFIT 9 METALIZOWANY MONOKOLOR 1 PASTEL 2 KOLOR 3 TRANSPARENTNY 4 METAL 5 MADERA 6 SPECIAL -30 BIAŁY -31 BEŻ, KREM -33 ALUMINIUM MAT SZARY -34 SZAMPAŃSKI MAT -35 BRĄZ -36 MIEDŹ RUSTYKALNA -37 ZŁOCISTOZIELONY CZERWONY METALIZOWANY CZERWONY TRANSPARENTNY -60 GRANIT -61 CZEREŚNIA -62 ŻÓŁTY -63 CHROM -64 NIEBIESKI METALIZOWANY MORSKI NIEBIESKI TRANSPARENTNY LILA -65 ZIELONY TRANSPARENTNY ZIELONA TEKSTURA ZIELONY -66 ZŁOTO -67 CIEMNA STAL -68 CIEMNY ORZECH -69 PINIA ramka dla 1 modułu, mm ramka dla 2 modułów, mm ramka dla 3 modułów, mm ramka dla 4 modułów, mm Seria aluminiowa METAL LITY Seria szampańska METAL LITY Aluminium mat Szampański mat MADERA Ciemny orzech Czereśnia Seria grafitowa SOFT MADERA Złocistozielony Ciemny orzech Czereśnia Pinia

14 S E R I A Seria grafitowa METAL LITY Złoto Miedź rustykalna Ciemna stal Aluminium mat Szampański mat METALIC Zielona tekstura Granit Niebieski metalizowany Czerwony metalizowany Seria beżowa MADERA Pinia METAL LITY Złoto Ciemna stal Szampański mat

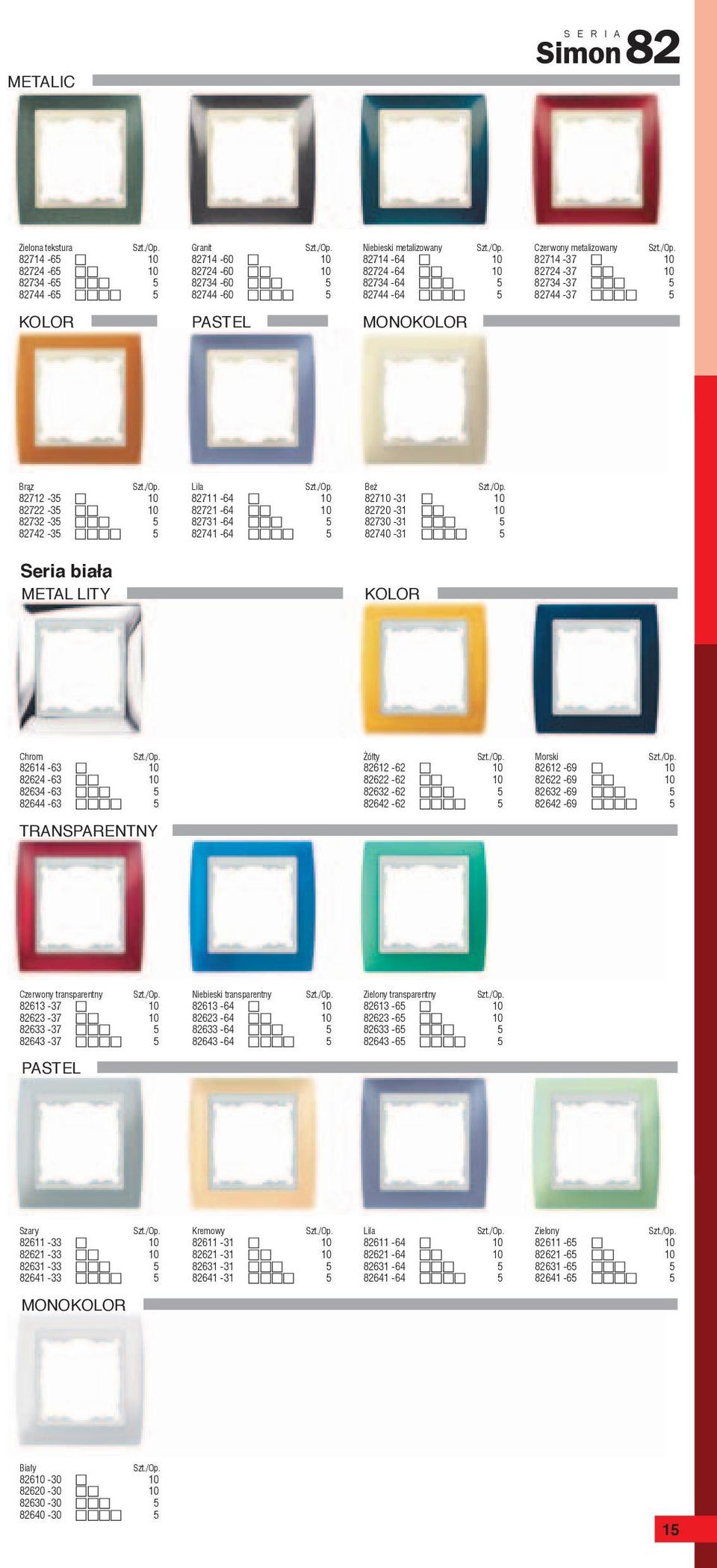

15 S E R I A METALIC Zielona tekstura Granit Niebieski metalizowany Czerwony metalizowany KOLOR PASTEL MONOKOLOR Brąz Lila Beż Seria biała METAL LITY KOLOR Chrom TRANSPARENTNY Żółty Morski Czerwony transparentny Niebieski transparentny Zielony transparentny PASTEL Szary Kremowy Lila Zielony MONOKOLOR Biały

16

17 S E R I A Seria Kryształ Morski Mandarynka Natural Biała Seria Kamień Srebro Grafi t Cegła Łupek Seria Drewno Wenge Klon Dąb Czereśnia Seria Metal Stal grafi towa Stal oksydowana Stal Inox Aluminum

18 Łączniki instalacyjne IP MW1 Łącznik jednobiegunowy, AX, 250 V~, zaciski bezgwintowe. MW1L Łącznik jednobiegunowy z podświetleniem, AX, 250 V~, zaciski bezgwintowe. MW5 Łącznik świecznikowy, AX, 250 V~, zaciski bezgwintowe. MW5L Łącznik świecznikowy z podświetleniem, AX, 250 V~, zaciski gwintowe. MW6/2 Łącznik schodowy podwójny, AX, 250 V~, zaciski gwintowe. MW6/2L Łącznik schodowy podwójny z podświetleniem, AX, 250 V~, zaciski gwintowe. MW6 Łącznik schodowy, AX, 250 V~, zaciski bezgwintowe. MW6L Łącznik schodowy z podświetleniem, AX, 250 V~, zaciski bezgwintowe. MW7 Łącznik krzyżowy, AX, 250 V~, zaciski bezgwintowe. MW7L Łącznik krzyżowy z podświetleniem, AX, 250 V~, zaciski bezgwintowe. MS1 Przycisk światło, AX, 250 V~, zaciski bezgwintowe. MS1L Przycisk światło z podświetleniem, AX, 250 V~, zaciski bezgwintowe. MD1 Przycisk dzwonek, AX, 250 V~, zaciski bezgwintowe. MD1L Przycisk dzwonek z podświetleniem, AX, 250 V~, zaciski bezgwintowe. MZ1 Łącznik żaluzjowy (z blokadą elektryczną równoczesnego włączania), AX, 250 V~, zaciski bezgwintowe. MW2 Łącznik dwubiegunowy, AX, 250 V~, zaciski bezgwintowe. MW2L Łącznik dwubiegunowy z podświetleniem, AX, 250 V~, zaciski bezgwintowe. Gniazda wtyczkowe IP MG1 Gniazdo wtyczkowe bez uziemienia, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. MGZ1 Gniazdo wtyczkowe z uziemieniem, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. 18 Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.

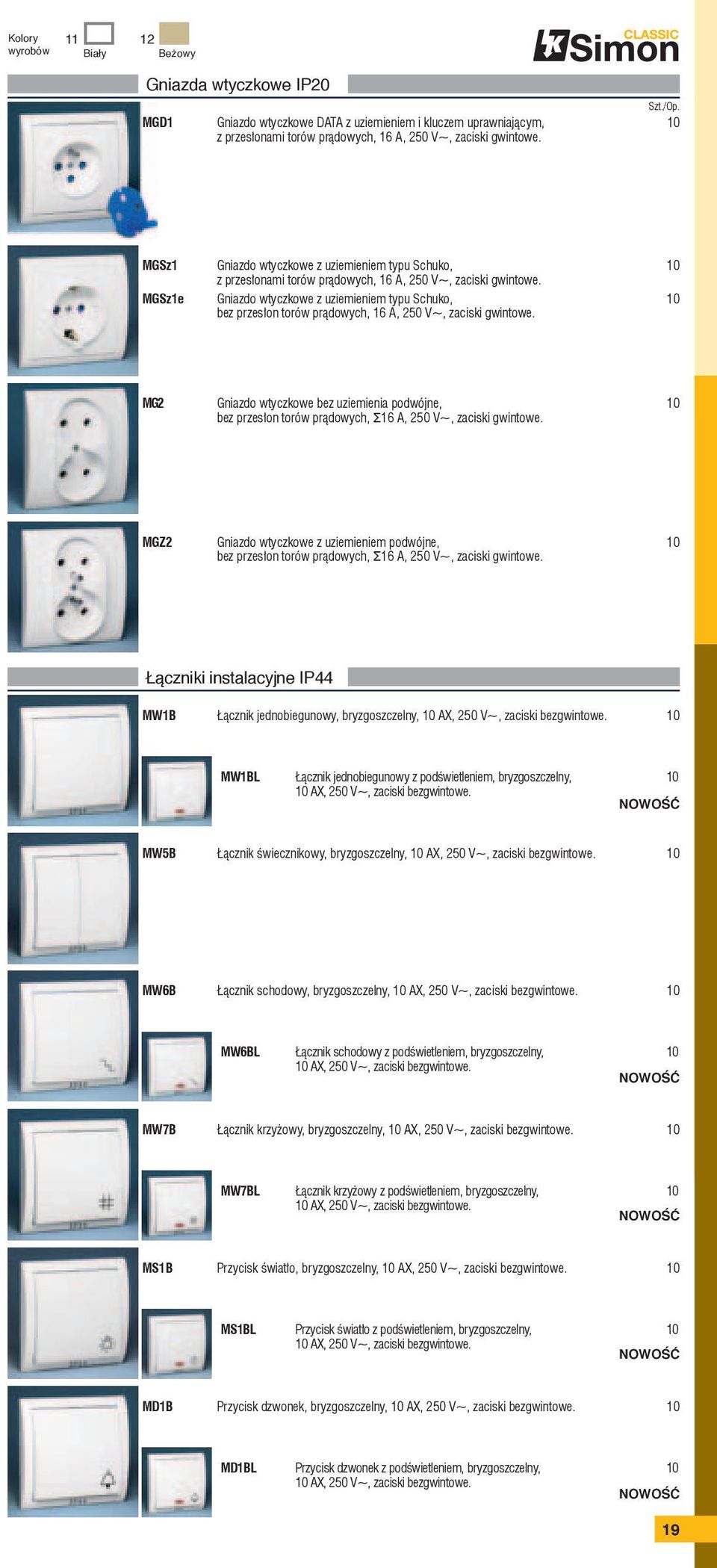

19 Kolory wyrobów 11 Biały 12 Beżowy Gniazda wtyczkowe IP MGD1 Gniazdo wtyczkowe DATA z uziemieniem i kluczem uprawniającym, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. MGSz1 Gniazdo wtyczkowe z uziemieniem typu Schuko, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. MGSz1e Gniazdo wtyczkowe z uziemieniem typu Schuko, bez przesłon torów prądowych, 16 A, 250 V~, zaciski gwintowe. MG2 Gniazdo wtyczkowe bez uziemienia podwójne, bez przesłon torów prądowych, Σ16 A, 250 V~, zaciski gwintowe. MGZ2 Gniazdo wtyczkowe z uziemieniem podwójne, bez przesłon torów prądowych, Σ16 A, 250 V~, zaciski gwintowe. Łączniki instalacyjne IP44 MW1B Łącznik jednobiegunowy, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MW1BL Łącznik jednobiegunowy z podświetleniem, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MW5B Łącznik świecznikowy, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MW6B Łącznik schodowy, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MW6BL Łącznik schodowy z podświetleniem, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MW7B Łącznik krzyżowy, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MW7BL Łącznik krzyżowy z podświetleniem, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MS1B Przycisk światło, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MS1BL Przycisk światło z podświetleniem, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MD1B Przycisk dzwonek, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MD1BL Przycisk dzwonek z podświetleniem, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. 19

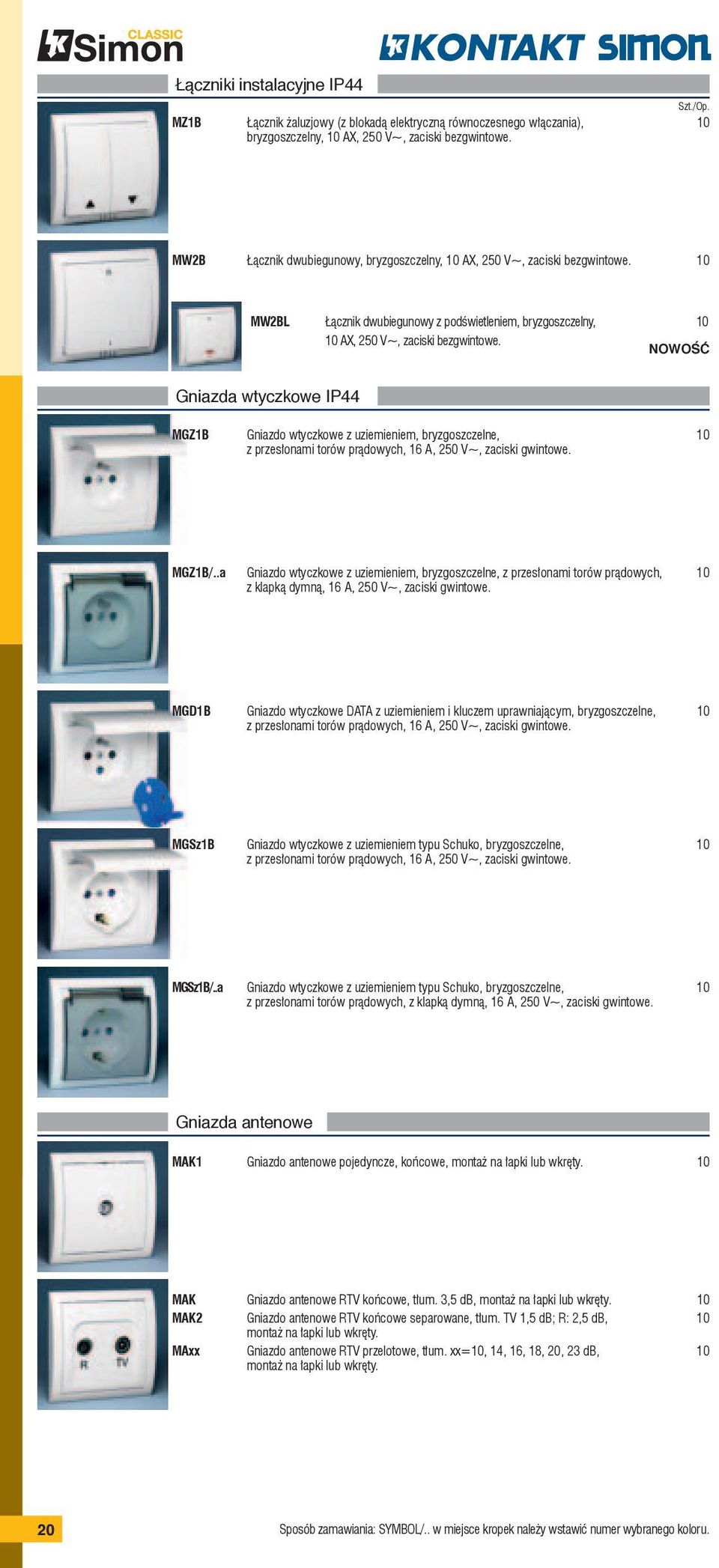

20 Łączniki instalacyjne IP44 MZ1B Łącznik żaluzjowy (z blokadą elektryczną równoczesnego włączania), bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MW2B Łącznik dwubiegunowy, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. MW2BL Łącznik dwubiegunowy z podświetleniem, bryzgoszczelny, AX, 250 V~, zaciski bezgwintowe. Gniazda wtyczkowe IP44 MGZ1B Gniazdo wtyczkowe z uziemieniem, bryzgoszczelne, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. MGZ1B/..a Gniazdo wtyczkowe z uziemieniem, bryzgoszczelne, z przesłonami torów prądowych, z klapką dymną, 16 A, 250 V~, zaciski gwintowe. MGD1B Gniazdo wtyczkowe DATA z uziemieniem i kluczem uprawniającym, bryzgoszczelne, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. MGSz1B Gniazdo wtyczkowe z uziemieniem typu Schuko, bryzgoszczelne, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. MGSz1B/..a Gniazdo wtyczkowe z uziemieniem typu Schuko, bryzgoszczelne, z przesłonami torów prądowych, z klapką dymną, 16 A, 250 V~, zaciski gwintowe. Gniazda antenowe MAK1 Gniazdo antenowe pojedyncze, końcowe, montaż na łapki lub wkręty. MAK Gniazdo antenowe RTV końcowe, tłum. 3,5 db, montaż na łapki lub wkręty. MAK2 Gniazdo antenowe RTV końcowe separowane, tłum. TV 1,5 db; R: 2,5 db, montaż na łapki lub wkręty. MAxx Gniazdo antenowe RTV przelotowe, tłum. xx=, 14, 16, 18,, 23 db, montaż na łapki lub wkręty. Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.

21 Kolory wyrobów 11 Biały 12 Beżowy Gniazda antenowe MAS Gniazdo antenowe RTV-SAT końcowe, tłum. RTV 3,5 db, SAT 1,8 db, montaż na łapki lub wkręty. MZAR+SAT3.1-P2 Gniazdo antenowe SAT / SAT / RTV końcowe, częstotliwość dla wejścia SAT MHz, dla wejścia RTV MHz, montaż na łapki lub wkręty. Gniazda głośnikowe MGL2 Gniazdo głośnikowe, mocowanie na wkręty, do podłączenia 1 kolumny głośnikowej. MGL2.02 Gniazdo modułowe, mocowane na wkręty, do podłączenia 1 kolumny głośnikowej. MGL MGLP2.02 Gniazdo modułowe podwójne głośnikowe, mocowane na wkręty, do podłączenia 2 kolumn głośnikowych. Gniazda teleinformatyczne MGL MTU Gniazdo telefoniczne RJ-11 uniwersalne, montaż na łapki lub wkręty. 14 MTO Gniazdo telefoniczne RJ-11 z ochronnikiem przeciwprzepięciowym, wymaga podłączenia 14 przewodu ochronnego PE ka, 8/ μs, 5 kv, /700 μs, montaż na łapki lub wkręty. MTU.01 Gniazdo telefoniczne RJ-11 uniwersalne (moduł), 14 montaż na łapki lub wkręty. MTO.01 Gniazdo telefoniczne RJ-11 z ochronnikiem przeciwprzepięciowym 14 (moduł), wymaga podłączenia przewodu ochronnego PE ka, 8/ μs, 5 kv, /700 μs, montaż na łapki lub wkręty. MT1 Gniazdo telefoniczne RJ-12 pojedyncze, montaż na wkręty. 14 MT2 Gniazdo telefoniczne RJ-12 podwójne, montaż na wkręty. 14 MTF1 Gniazdo telefoniczne RJ-11 pojedyncze, montaż na wkręty. 14 MTF2 Gniazdo telefoniczne RJ-11 podwójne, montaż na wkręty

22 Gniazda teleinformatyczne M51 Gniazdo komputerowe RJ-45 pojedyncze, kategoria 5, montaż na wkręty. 14 M52 Gniazdo komputerowe RJ-45 podwójne, kategoria 5, montaż na wkręty. 14 M5K1 Gniazdo komputerowe RJ-45 Krone, pojedyncze, kategoria 5e, montaż na wkręty. 14 M5K2 Gniazdo komputerowe RJ-45 Krone podwójne, kategoria 5e, montaż na wkręty. 14 M5T Gniazdo komputerowe RJ-45 + telefoniczne RJ-12, kategoria 5, montaż na wkręty. 14 MT1S Gniazdo telefoniczne RJ-12 pojedyncze skośne z polem opisowym, montaż na wkręty. 14 MT2S Gniazdo telefoniczne RJ-12 podwójne skośne z polem opisowym, montaż na wkręty. 14 M51S Gniazdo komputerowe RJ-45 pojedyncze skośne z polem opisowym, kategoria 5, 14 montaż na wkręty. M52S Gniazdo komputerowe RJ-45 podwójne skośne z polem opisowym, 14 kategoria 5, montaż na wkręty. M51ES Gniazdo komputerowe RJ-45 Krone pojedyncze ekranowane skośne 14 z polem opisowym, kategoria 5e, montaż na wkręty. 22 Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.

23 Kolory wyrobów 11 Biały 12 Beżowy Gniazda teleinformatyczne M52ES Gniazdo komputerowe RJ-45 Krone podwójne ekranowane skośne, 14 z polem opisowym, kategoria 5e, montaż na wkręty. M5TS Gniazdo komputerowe RJ-45 + telefoniczne RJ-12 skośne z polem opisowym, 14 kategoria 5, montaż na wkręty. Wyroby elektroniczne MS9T Ściemniacz naciskowo-obrotowy, 500 W, 230 V~, obciążenie żarowe lub halogenowe, 230 V~, halogenowe 12 V poprzez transformator rdzeniowy lub elektroniczny. MS13T Ściemniacz zdalnie sterowany, 500 W, obciążenie żarowe lub halogenowe 230 V, halogenowe 12 V poprzez transformator rdzeniowy lub elektroniczny. MWCz Elektroniczny wyłącznik czasowy, W, 230 V~, obciążenie żarowe lub halogenowe 230 V~, halogenowe 12 V poprzez transformator rdzeniowy, czas działania regulowany od 0,5 do 4 min. MSO Ściemniacz z symulatorem obecności, W, 230 V~, obciążenie żarowe i halogenowe 230 V~, halogenowe 12 V poprzez transformator rdzeniowy (toroidalny). MCRT Wyłącznik z czujnikiem ruchu, 500 W, 230 V~, obciążenie żarowe i halogenowe V~, halogenowe 12 V poprzez transformator rdzeniowy (toroidalny) lub elektroniczny. MDS1 Dzwonek, 230 V~. MDT1 Dzwonek, 8 12 V~. MRTw Regulator temperatury z czujnikiem wewnętrznym, 230 V~, montaż na łapki lub wkręty. MRTz Regulator temperatury z czujnikiem zewnętrznym, 230 V~, montaż na łapki lub wkręty. NTC-03 Czujnik temperatury zewnętrzny. 15 MSI Sygnalizator informacyjny LED, 230 V~. Zestaw piktogramów w komplecie 23

24 Akcesoria UP1 Układ podświetlania łączników. NU1W Uszczelka IP44 do łączników dwuklawiszowych. KGD1 Klucz do gniazda DATA PEHA Wtyczka gniazda ekwipotencjalnego, sprzedawana pojedynczo. WKSE Kondensator do świetlówek energooszczędnych. Ramki instalacyjne MR1 Ramka pojedyncza. 40 MP Zaślepka do ramek. 50 MR2 Ramka podwójna, rozstaw modułów 71 mm. 25 MR3 Ramka potrójna, rozstaw modułów 71 mm. MR4 Ramka poczwórna, rozstaw modułów 71 mm. MR5 Ramka pięcioelementowa, rozstaw modułów 71 mm. MR2P Ramka podwójna pionowa, rozstaw modułów 71 mm. 25 MR3P Ramka potrójna pionowa, rozstaw modułów 71 mm. MR4P Ramka poczwórna pionowa, rozstaw modułów 71 mm. MR1B Ramka pojedyncza bryzgoszczelna z uszczelką. 40 MR2B Ramka podwójna bryzgoszczelna z uszczelką Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.

25 Kolory ramek Ecru 11 Biały Beżowy Słoneczny Pistacjowy Lazurowy Orzechowy Metalizowany Niebieski Mechanizmy łączników 24 Metalizowany Miedziany W1M Łącznik jednobiegunowy AX, 250 V~, zaciski bezgwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24). 26 Metalizowany Aluminiowy 27 Metalizowany Platynowy 28 Grafit Mat Klawisze MKW MKW1L W5M Łącznik świecznikowy AX, 250 V~, zaciski bezgwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24), wykonanie IP44 po zastosowaniu uszczelki NU1W (str. 24). W6M Łącznik schodowy AX, 250 V~, zaciski bezgwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24). MKW W7M Łącznik krzyżowy AX, 250 V~, zaciski bezgwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24). MKW MKW6L MKW MKW7L PSDM Przycisk światło / dzwonek, AX, 250 V~, zaciski bezgwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24). MKS MKD MKS1L MKD1L

26 Mechanizmy łączników Z1M Łącznik żaluzjowy, AX, 250 V~, zaciski bezgwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24), wykonanie IP44 po zastosowaniu uszczelki NU1W (str. 24). Klawisze MKZ W2M Łącznik dwubiegunowy, AX, 250 V~, zaciski bezgwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24). W2AM Łącznik dwubiegunowy, 16 AX, 250 V~, zaciski bezgwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24). MKW MKW2L W1AM Łącznik jednobiegunowy, 16 AX, 250 V~, zaciski gwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24). MKW MKW1L W5AM Łącznik świecznikowy, 16 AX, 250 V~, zaciski gwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24), wykonanie IP44 po zastosowaniu uszczelki NU1W (str. 24). W6/2M Łącznik schodowy podwójny, AX, 250 V~, zaciski gwintowe, możliwość instalacji układu podświetlenia UP1 (str. 24), wykonanie IP44 po zastosowaniu uszczelki NU1W (str. 24). MKW Mechanizmy gniazd wtyczkowych Pokrywy G1M Gniazdo wtyczkowe bez uziemienia pojedyncze, 16 A, 250 V~, zaciski gwintowe. GZ1M Gniazdo wtyczkowe z uziemieniem pojedyncze, 16 A, 250 V~, zaciski gwintowe. MG1P GM2M Gniazdo wtyczkowe bez uziemienia podwójne modułowe, Σ16 A, 250 V~, zaciski gwintowe. MGZ1P MG2MP GZM2M Gniazdo wtyczkowe z uziemieniem podwójne modułowe, Σ16 A, 250 V~, zaciski gwintowe. MGZ2MP G1CM Gniazdo wtyczkowe bez uziemienia pojedyncze, 16 A, 250 V~, zaciski bezgwintowe. MG1P Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.

27 Kolory ramek Ecru 11 Biały Beżowy Słoneczny Pistacjowy Lazurowy Orzechowy Metalizowany Niebieski Mechanizmy gniazd wtyczkowych 24 Metalizowany Miedziany GZ1CM Gniazdo wtyczkowe z uziemieniem pojedyncze, 16 A, 250 V~, zaciski bezgwintowe. 26 Metalizowany Aluminiowy 27 Metalizowany Platynowy 28 Grafit Mat Pokrywy MGZ1P GZ1M Gniazdo wtyczkowe z uziemieniem pojedyncze, 16 A, 250 V~, zaciski gwintowe. gniazdo bryzgoszczelne MGZ1BP GZ1M Gniazdo wtyczkowe z uziemieniem pojedyncze, 16 A, 250 V~, zaciski gwintowe. gniazdo bryzgoszczelne MGZ1BP a 11a 12a 23a 24a 25a 26a 27a 28a Gniazdo wtyczkowe z uziemieniem DATA, z przesłonami torów prądowych, pokrywa czerwona (moduł), 16 A, 250 V~, zaciski gwintowe. MGZD Gniazdo wtyczkowe DATA z uziemieniem i kluczem uprawniającym, z przesłonami torów prądowych, pokrywa czerwona (moduł), 16 A, 250 V~, zaciski gwintowe. MGZD Gniazdo wtyczkowe z uziemieniem typu Schuko, 16 A, 250 V~, zaciski gwintowe moduł. Mechanizmy gniazd antenowych MGSz Pokrywy Gniazdo antenowe pojedyncze końcowe moduł. Gniazdo antenowe pojedyncze przelotowe moduł. MAK MAP AKM Gniazdo antenowe RTV końcowe 3,5 db. AK2M Gniazdo antenowe RTV końcowe, separowane TV 1,5 db, R 2,5 db. APxxM Gniazdo antenowe RTV przelotowe, tłumienie xx=, 14, 16, 18,, 23 db. MAP ASM Gniazdo antenowe RTV-SAT końcowe RTV 3,5 db, SAT 1,8 db. ZAR-SAT /P Gniazdo antenowe RTV-SAT przelotowe, tłum. R 11 db, TV, SAT db, montaż na łapki lub wkręty. MASP ZAR+SAT3.1-P2 Gniazdo antenowe satelitarne podwójne SAT / SAT / RTV końcowe, częstotliwość dla wejścia SAT MHz, dla wejścia RTV MHz. MAS2P

28 Elementy gniazd telefonicznych i komputerowych MGK1P MGKS1P RJ-11 Wkład gniazda 0 telefonicznego RJ-11. RJ 12 Wkład gniazda 0 telefonicznego RJ-12. RJ-455 Wkład gniazda komputerowego RJ-45 kat KRJ-455e Wkład gniazda komputerowego RJ-45 kat. 5e Krone. 50 KRJ-455ekr Wkład gniazda komputerowego RJ-45 kat. 5e ekranowany Krone. 50 KRJ-456 Wkład gniazda komputerowego RJ-45 kat. 6 Krone. 50 MRJ-455e Wkład gniazda komputerowego RJ-45 kat. 5e Molex. 50 MRJ-456ekr Wkład gniazda komputerowego RJ-45 kat. 6 ekranowany Krone. 50 MRJ-456 Wkład gniazda komputerowego RJ-45 kat. 6 Molex Narzędzie do wkładów wbij ak. BWB (PL 899) Zaślepka gniazda 50 komputerowego. Pozostałe wyroby MWH1.02 Łącznik hotelowy pojedynczy, I max (2) A. MWH2.02 Łącznik hotelowy podwójny, I max 2 (2) A. MWH MWH MPK1.02 Przyłącze kabla, dopuszczalna średnica kabla 6,2 14,5 mm. MPK MSS/1.01 Sygnalizator świetlny biały, 230 V~. MSS/2.01 Sygnalizator świetlny czerwony, 230 V~. MSS/3.01 Sygnalizator świetlny zielony, 230 V~. Wyroby elektroniczne elektroniczne MSS/ MSS/ MSS/ MS9T.01 Ściemniacz obrotowy (moduł), 500 W, 230 V~, obciążenie żarowe lub halogenowe 230 V~, halogenowe 12 V poprzez transformator rdzeniowy lub elektroniczny. MS9T MS13T.01 Ściemniacz zdalnie sterowany (moduł), 500 W, obciążenie żarowe lub halogenowe 230 V, halogenowe 12 V poprzez transformator rdzeniowy lub elektroniczny. MS13T MSO.01 Ściemniacz z symulatorem obecności (moduł), W, 230 V~, obciążenie żarowe i halogenowe 230 V~, halogenowe 12 V poprzez transformator rdzeniowy (toroidalny). MSO Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.

29 Kolory ramek Ecru 11 Biały Beżowy Słoneczny Pistacjowy Lazurowy Orzechowy Metalizowany Niebieski Wyroby elektroniczne 24 Metalizowany Miedziany 26 Metalizowany Aluminiowy MCRT.01 Wyłącznik z czujnikiem ruchu (moduł), 500 W, 230 V~, obciążenie żarowe i halogenowe 230 V~, halogenowe 12 V poprzez transformator rdzeniowy (toroidalny) lub elektroniczny. 27 Metalizowany Platynowy 28 Grafit Mat MCR MDS1.01 Dzwonek sieciowy (moduł), 230 V. MDT1.01 Dzwonek transformatorowy (moduł), 8 12 V. MSI.02 Sygnalizator informacyjny LED (moduł), 230 V~. MDS MDT MSI MGE.01 Gniazdo ekwipotencjalne, moduł. Kolorystyka MGE SERIA KLASYCZNA Biały 11 Beżowy 12 Beżowy / Biały 12/11 SERIA METALIC Metalizowany niebieski 23 Metalizowany miedziany 24 Metalizowany grafi towy 25 Metalizowany aluminiowy 26 Metalizowany platynowy 27 SERIA PASTELOWA Ecru Słoneczny / Ecru 13/ Pistacjowy / Ecru 15/ Lazurowy / Ecru 17/ Orzechowy / Ecru 18/ SERIA GRAFITOWA Matowy grafi t 28 Metalizowany platynowy / Matowy grafi t 27/28 Metalizowany miedziany / Matowy grafi t 24/28 Metalizowany grafi towy / Matowy grafi t 25/28 Metalizowany aluminiowy / Matowy grafi t 26/28 29

30 Kolorystyka ramki SERIA KLASYCZNA SERIA GRAFITOWA Biały 11 SERIA METALIC Beżowy 12 Matowy grafit 28 Metalizowany niebieski 23 Metalizowany miedziany 24 Metalizowany grafi towy 25 Metalizowany aluminiowy 26 Metalizowany platynowy 27 SERIA PASTELOWA Ecru Słoneczny 13 Pistacjowy 15 Lazurowy 17 Orzechowy 18 Kolorystyka klawisze SERIA KLASYCZNA SERIA METALIC Biały 11 Beżowy 12 Metalizowany niebieski 23 SERIA METALIC Metalizowany miedziany 24 Metalizowany grafi towy 25 Metalizowany aluminiowy 26 SERIA METALIC SERIA PASTELOWA SERIA GRAFITOWA Metalizowany platynowy 27 Ecru Matowy grafi t Fotografi e mogą nieznacznie różnić się od rzeczywistego wyglądu produktów. Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.

31 Kolory wyrobów 11 Biały 12 Beżowy Łączniki instalacyjne IP i IP44 BMW1.01 Łącznik jednobiegunowy (moduł), AX, 250 V~, zaciski gwintowe. BMW1L.01 Łącznik jednobiegunowy z podświetleniem (moduł), AX, 250 V~, zaciski gwintowe. BMW5.01 Łącznik świecznikowy (moduł), AX, 250 V~, zaciski gwintowe, wykonanie IP44 po zastosowaniu uszczelki NU1W (str. 24). BMW5L.01 Łącznik świecznikowy z podświetleniem (moduł), AX, 250 V~, zaciski gwintowe. BMW6/2.01 Łącznik schodowy podwójny (moduł), AX, 250 V~, zaciski gwintowe, wykonanie IP44 po zastosowaniu uszczelki NU1W (str. 24). BMW6/2L.01 Łącznik schodowy podwójny z podświetleniem (moduł), AX, 250 V~, zaciski gwintowe. BMW6.01 Łącznik schodowy (moduł), AX, 250 V~, zaciski gwintowe. BMW6L.01 Łącznik schodowy z podświetleniem (moduł), AX, 250 V~, zaciski gwintowe. BMW7.01 Łącznik krzyżowy (moduł), AX, 250 V~, zaciski gwintowe. BMW7L.01 Łącznik krzyżowy z podświetleniem (moduł), AX, 250 V~, zaciski gwintowe. BMS1.01 Przycisk światło (moduł), AX, 250 V~, zaciski gwintowe. BMS1L.01 Przycisk światło z podświetleniem (moduł), AX, 250 V~, zaciski gwintowe. BMD1.01 Przycisk dzwonek (moduł), AX, 250 V~, zaciski gwintowe. BMD1L.01 Przycisk światło z podświetleniem (moduł), AX, 250 V~, zaciski gwintowe. BMZ1.01 Łącznik żaluzjowy (z blokadą elektryczną równoczesnego włączania), moduł, AX, 250 V~, zaciski gwintowe, wykonanie IP44 po zastosowaniu uszczelki NU1W (str. 24). BMW2.01 Łącznik dwubiegunowy (moduł), AX, 250 V~, zaciski gwintowe. BMW2L.01 Łącznik dwubiegunowy z podświetleniem (moduł), AX, 250 V~, zaciski gwintowe. Gniazda wtyczkowe BMG1.01 Gniazdo wtyczkowe bez uziemienia (moduł), 16 A, 250 V~, zaciski gwintowe. BMG1z.01 Gniazdo wtyczkowe bez uziemienia, z przesłonami torów prądowych, moduł, 16 A, 250 V~, zaciski gwintowe. BMGZ1.01 Gniazdo wtyczkowe z uziemieniem, (moduł), 16 A, 250 V~, zaciski gwintowe. 31

32 Gniazda wtyczkowe BMGZ1z.01 Gniazdo wtyczkowe z uziemieniem, z przesłonami torów prądowych, moduł, 16 A, 250 V~, zaciski gwintowe. BMGZ1B.01 Gniazdo wtyczkowe z uziemieniem, bryzgoszczelne IP44, moduł, klapka biała, 16 A, 250 V~, zaciski gwintowe. BMGZ1Bz.01 Gniazdo wtyczkowe z uziemieniem, z przesłonami torów prądowych, bryzgoszczelne IP44, moduł, klapka biała, 16 A, 250 V~, zaciski gwintowe. BMGZ1B.01/..a Gniazdo wtyczkowe z uziemieniem, bryzgoszczelne IP44, moduł, klapka dymna, 16 A, 250 V~, zaciski gwintowe. BMGZ1Bz.01/..a Gniazdo wtyczkowe z uziemieniem, z przesłonami torów prądowych, bryzgoszczelne IP44, moduł, klapka dymna, 16 A, 250 V~, zaciski gwintowe. BMGSz1.01 Gniazdo wtyczkowe z uziemieniem Schuko (moduł), 16 A, 250 V~, zaciski gwintowe. BMGSz1z.01 Gniazdo wtyczkowe z uziemieniem Schuko, z przesłonami torów prądowych, moduł, 16 A, 250 V~, zaciski gwintowe. BMGD1.01 Gniazdo wtyczkowe DATA z uziemieniem i kluczem uprawniającym, moduł, 16 A, 250 V~, zaciski gwintowe. BMGD1.01/22 Gniazdo wtyczkowe DATA z uziemieniem i kluczem uprawniającym, moduł, pokrywa czerwona, 16 A, 250 V~, zaciski gwintowe. BMGZD.01/22 Gniazdo wtyczkowe z uziemieniem DATA, pokrywa czerwona, moduł, 16 A, 250 V~, zaciski gwintowe. BMG2M.01 Gniazdo wtyczkowe bez uziemienia podwójne (moduł), Σ16 A, 250 V~, zaciski gwintowe. BMGZ2M.01 Gniazdo wtyczkowe z uziemieniem podwójne (moduł), Σ16 A, 250 V~, zaciski gwintowe. Gniazda antenowe i głośnikowe BMAK1.01 Gniazdo antenowe pojedyncze (moduł), końcowe, montaż na łapki lub wkręty. BMZAR1/1.01 Gniazdo antenowe RTV końcowe separowane (moduł), tłum. sprzęż. RTV 1,0 db, montaż na łapki lub wkręty. BMZAPxx/1.01 Gniazdo antenowe RTV przelotowe (moduł), tłum. xx=, 14, 16, 18,, 23 db, montaż na łapki lub wkręty. BMZAK/1.01 Gniazdo antenowe RTV końcowe (moduł), tłum. sprzęż. RTV db, końcowe do gniazd przelotowych z rezystorem 75 Ω, montaż na łapki lub wkręty. 32 Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.

33 Kolory wyrobów 11 Biały 12 Beżowy Gniazda antenowe i głośnikowe BMZAR-SAT1.3/1.01 Gniazdo antenowe RTV-SAT końcowe (moduł), tłum. RTV 1,0 db, SAT 1,0 db, montaż na łapki lub wkręty. BMZAR-SAT/P.01 Gniazdo antenowe RTV-SAT przelotowe (moduł), tłum. R 11 db, TV, SAT db, montaż na łapki lub wkręty. BMZAR+SAT3.1-P2 Gniazdo antenowe SAT / SAT / RTV końcowe, częstotliwość dla wejścia SAT MHz, RTV 5 862MHz, montaż na łapki lub wkręty. BMAD.01 Gniazdo RTV-DATA (moduł), częstotliwość dla wejścia MHz, montaż na łapki lub wkręty. BMGL2.02 Gniazdo głośnikowe (moduł), mocowanie na wkręty, do podłączenia 1 kolumny głośnikowej. BMGLP2.02 Gniazdo głośnikowe podwójne (moduł), mocowanie na wkręty, do podłączenia 2 kolumn głośnikowych. Gniazda teleinformatyczne BMTU.01 Gniazdo telefoniczne RJ-11 uniwersalne pojedyncze (moduł), montaż na łapki lub wkręty. BMTO.01 Gniazdo telefoniczne RJ-12 z ochronnikiem przeciwprzepięciowym (moduł). BMTF1.02 Gniazdo telefoniczne RJ-11 (moduł), z zaślepką, montaż na wkręty. BMTF2.02 Gniazdo telefoniczne RJ-11 podwójne (moduł), montaż na wkręty. BMT1.02 Gniazdo telefoniczne RJ-12 (moduł), z zaślepką, montaż na wkręty. BMT2.02 Gniazdo telefoniczne RJ-12 podwójne (moduł), montaż na wkręty. BMF51.02 Gniazdo komputerowe RJ-45 pojedyncze, z zaślepką (moduł), kategoria 5e, montaż na wkręty. BMF52.02 Gniazdo komputerowe RJ-45 podwójne (moduł), kategoria 5e, montaż na wkręty. BMF5T.02 Gniazdo komputerowe RJ-45 + telefoniczne RJ-11 (moduł), kategoria 5e dla RJ-45, montaż na wkręty. 33

34 Wyroby elektroniczne BMS9T.01 Ściemniacz obrotowy (moduł), 500 W, 230 V~, obciążenie żarowe lub halogenowe 230 V~, halogenowe 12 V poprzez transformator rdzeniowy lub elektroniczny. BMWH1.02 Łącznik hotelowy pojedynczy, I max (2) A. BMWH2.02 Łącznik hotelowy podwójny, I max 2 (2) A. Ramki instalacyjne BMR1 Ramka pojedyncza. 40 BMR1B Ramka pojedyncza bryzgoszczelna, uszczelka w komplecie. BMR2B Ramka podwójna bryzgoszczelna, uszczelka w komplecie. BMR2 Ramka podwójna, rozstaw modułów 71 mm, montaż pionowy i poziomy. 25 BMR3 Ramka potrójna, rozstaw modułów 71 mm, montaż pionowy i poziomy. BMR4 Ramka poczwórna, rozstaw modułów 71 mm, montaż pionowy i poziomy. BMR5 Ramka pięciokrotna, rozstaw modułów 71 mm, montaż pionowy i poziomy. 34 Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.

35 Kolory wyrobów 11 Biały 12 Beżowy Łączniki instalacyjne IP BW1e Łącznik jednobiegunowy, AX, 250 V~, zaciski gwintowe. BW1Le Łącznik jednobiegunowy z podświetleniem, AX, 250 V~, zaciski gwintowe. BW5e Łącznik świecznikowy, AX, 250 V~, zaciski gwintowe. BW5Le Łącznik świecznikowy z podświetleniem, AX, 250 V~, zaciski gwintowe. BW6/2e Łącznik schodowy podwójny, AX, 250 V~, zaciski gwintowe. BW6/2Le Łącznik schodowy podwójny z podświetleniem, AX, 250 V~, zaciski gwintowe. BW6e Łącznik schodowy, AX, 250 V~, zaciski gwintowe. BW6Le Łącznik schodowy z podświetleniem, AX, 250 V~, zaciski gwintowe. BW7e Łącznik krzyżowy, AX, 250 V~, zaciski gwintowe. BW7Le Łącznik krzyżowy z podświetleniem, AX, 250 V~, zaciski gwintowe. BS1e Przycisk światło, AX, 250 V~, zaciski gwintowe. BS1Le Przycisk światło z podświetleniem, AX, 250 V~, zaciski gwintowe. BD1e Przycisk dzwonek, AX, 250 V~, zaciski gwintowe. BD1Le Przycisk dzwonek z podświetleniem, AX, 250 V~, zaciski gwintowe. BZ1e Łącznik żaluzjowy (z blokadą elektryczną równoczesnego włączania), AX, 250 V~, zaciski gwintowe. BW2e Łącznik dwubiegunowy, AX, 250 V~, zaciski gwintowe. BW2Le Łącznik dwubiegunowy z podświetleniem, AX, 250 V~, zaciski gwintowe. Gniazda wtyczkowe BG1e Gniazdo wtyczkowe bez uziemienia, 16 A, 250 V~, zaciski gwintowe. BG1ze Gniazdo wtyczkowe bez uziemienia, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. BGZ1e Gniazdo wtyczkowe z uziemieniem, 16 A, 250 V~, zaciski gwintowe. BGZ1ze Gniazdo wtyczkowe z uziemieniem, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. 35

36 Gniazda wtyczkowe BG2 Gniazdo wtyczkowe bez uziemienia podwójne, Σ16 A, 250 V~, zaciski gwintowe. BGZ2 Gniazdo wtyczkowe z uziemieniem podwójne, Σ16 A, 250 V~, zaciski gwintowe. BGZ1Be Gniazdo wtyczkowe z uziemieniem, bryzgoszczelne IP44, klapka biała, 16 A, 250 V~, zaciski gwintowe. BGZ1Bze Gniazdo wtyczkowe z uziemieniem, bryzgoszczelne IP44, z przesłonami torów prądowych, klapka biała, 16 A, 250 V~, zaciski gwintowe. BGZ1Be/..a Gniazdo wtyczkowe z uziemieniem, bryzgoszczelne IP44, klapka dymna, 16 A, 250 V~, zaciski gwintowe. BGZ1Bze/..a Gniazdo wtyczkowe z uziemieniem, bryzgoszczelne IP44, z przesłonami torów prądowych, klapka dymna, 16 A, 250 V~, zaciski gwintowe. BGD1 Gniazdo wtyczkowe DATA z uziemieniem i kluczem uprawniającym, z przesłonami torów prądowych, 16 A, 250 V~, zaciski gwintowe. BGSz1 Gniazdo wtyczkowe z uziemieniem typu Schuko, 16 A, 250 V~, zaciski gwintowe, z przesłonami torów prądowych, mostek metalowy. BGSz1e Gniazdo wtyczkowe z uziemieniem typu Schuko, 16 A, 250 V~, zaciski gwintowe. BGSz1ze Gniazdo wtyczkowe z uziemieniem typu Schuko, 16 A, 250 V~, zaciski gwintowe, z przesłonami torów prądowych. BGSz2 Gniazdo wtyczkowe z uziemieniem typu Schuko podwójne, Σ16 A, 250 V~, zaciski gwintowe. BGSz2z Gniazdo wtyczkowe z uziemieniem typu Schuko podwójne, z przesłonami torów prądowych, Σ16 A, 250 V~, zaciski gwintowe. Gniazda antenowe i głośnikowe BAK1 Gniazdo antenowe pojedyncze, końcowe. BAK Gniazdo antenowe RTV końcowe, tłum. sprzęż. RTV 3,5 db. BAK2 Gniazdo antenowe RTV końcowe separowane, tłum. TV 1,5 db, R: 2,5 db. BAxx Gniazdo antenowe RTV przelotowe, tłum. xx=, 14, 16, 18,, 23 db. BAS Gniazdo antenowe RTV-SAT końcowe, tłum. RTV 3,5 db, SAT 1,8 db. 36 Sposób zamawiania: SYMBOL/.. w miejsce kropek należy wstawić numer wybranego koloru.
