1 PRZEDMIAR ROBÓT BUDOWLANYCH DLA CZĘŚCI VI Rozbudowa Ośrodka Szkoleniowo-Rehabilitacyjnego Transgraniczne Centrum Współpracy Stowarzyszenia Integracyjnego "Magnum Bonum" w Krasnymstawie Lp. Podstawa kalkulacji / opis pozycji Ilość Jedn. miary 1 Technologia uzdatniania wody, wyposażenia użytkowego oraz obsługowego 1.1 Obieg filtracji 1 KNR IGM Warszawa 0,600 t [ Wydanie - Warszawa wyd.iii z uwzg.bi do 6/92 ] Montaż - Muszla wanny z hydromasażem JACUZZI PROFESIONAL BLOWER 6-7 osobowa, okrągła o średnicy 237 cm, z górnym przelewem, orurowaniem ( 4 króćce 63mm, 1 króciec 50mm zakończonych zaworami kulowymi, oraz 2 krućce rynien przelewowych 63-75mm ), wyposażona w 28 dysz hydromasażu o zróżnicowanej konstrukcji, rozmieszczonych ergonomicznie na różnych wysokościach w 6 sekcjach ( dla kazdego stanowiska inny rodzaj masażu ), 16 dysz powietrznych, oświetleniem podwodnym LED RGB ( kolorowym ), zdejmowaną pokrywę termiczną. Kolor wanny platinum, kratka przykrywająca rynnę przelewową w kolorze białym. 2 Pozycja 2,000 kpl Dostawa materiałów - Muszla wanny z hydromasażem JACUZZI PROFESIONAL BLOWER 6-7 osobowa, okrągła o średnicy 237 cm, z górnym przelewem, orurowaniem ( 4 króćce 63mm, 1 króciec 50mm zakończonych zaworami kulowymi, oraz 2 krućce rynien przelewowych 63-75mm ), wyposażona w 28 dysz hydromasażu o zróżnicowanej konstrukcji, rozmieszczonych ergonomicznie na różnych wysokościach w 6 sekcjach ( dla kazdego stanowiska inny rodzaj masażu ), 16 dysz powietrznych, oświetleniem podwodnym LED RGB ( kolorowym ), zdejmowaną pokrywę termiczną. Kolor wanny platinum, kratka przykrywająca rynnę przelewową w kolorze białym. 3 KNR IGM Warszawa 0,800 t [ Wydanie - Warszawa wyd.iii z uwzg.bi do 6/92 ] Montaż - zbiornik przelewowy z PP 2500x1250x1800 mm, wyposażony w króćce instalacyjne, wzmocniony obejmami stalowymi ocynkowanymi - NTW lub równoważny 4 Pozycja 1,000 kpl Dostawa materiałów - zbiornik przelewowy z PP 2500x1250x1800 mm, wyposażony w króćce instalacyjne, wzmocniony obejmami stalowymi ocynkowanymi - NTW 5 KNR IZOiEPB ORGBUD W-wa 3,000 szt Filtr wielowarstwowy Delta 1200 D800 z atestem PZH i UDT - max. Ciśnienie 2,5 bara, wysokość złoża 1200mm bez zestawu zaworów z dnem dyszowym, wziernikiem i włazem bocznym, króćce D2", Qmax=15m3/h przy prędkości 30m/h - Fluidra lub równoważny 6 Pozycja 3,000 kpl Dostawa materiałów - złoże filtracyjne: hydroantracyt - 250kg, piasek 0,4-0,8mm - 271kg, żwir 1-2mm - 78kg, żwir 3-5mm - 78kg 7 KNR IZOiEPB ORGBUD W-wa 3,000 szt Zawór 6-cio drogowy z ABS, ręczny, 2" - Fluidra (R=3,0) lub równoważny 8 KNR IZOiEPB ORGBUD W-wa 2,000 kpl Pompa obiegowa ztworzywa sztucznego SPECK z filtrem wstępnym Q=12,5 m3/h, H=12 m.s.w., 3-faz. 9 KNR WACETOB Warszawa 6,000 szt Zawór odpowietrzający z PP 1" - Fluidra 10 KNR IGM Warszawa 1,000 1 układ Elektrozawór dolewania wody 1 1/2", z tworzywa sztucznego - Rain Spa p.a. 11 KNR IZOiEPB ORGBUD W-wa 1,000 szt Filtr siatkowy z mosiądzu 1 1/2" 12 KNR IZOiEPB ORGBUD W-wa 1,000 szt Zawór antyskażeniowy EA /4" 13 KNR WACETOB Warszawa 1,000 kpl Dodatki za wykonanie obustronnych podejść do wodomierzy skrzydełkowych, w rurociągach stalowych, o średnicy nominalnej: 32 mm - na uchwytach Str: 1

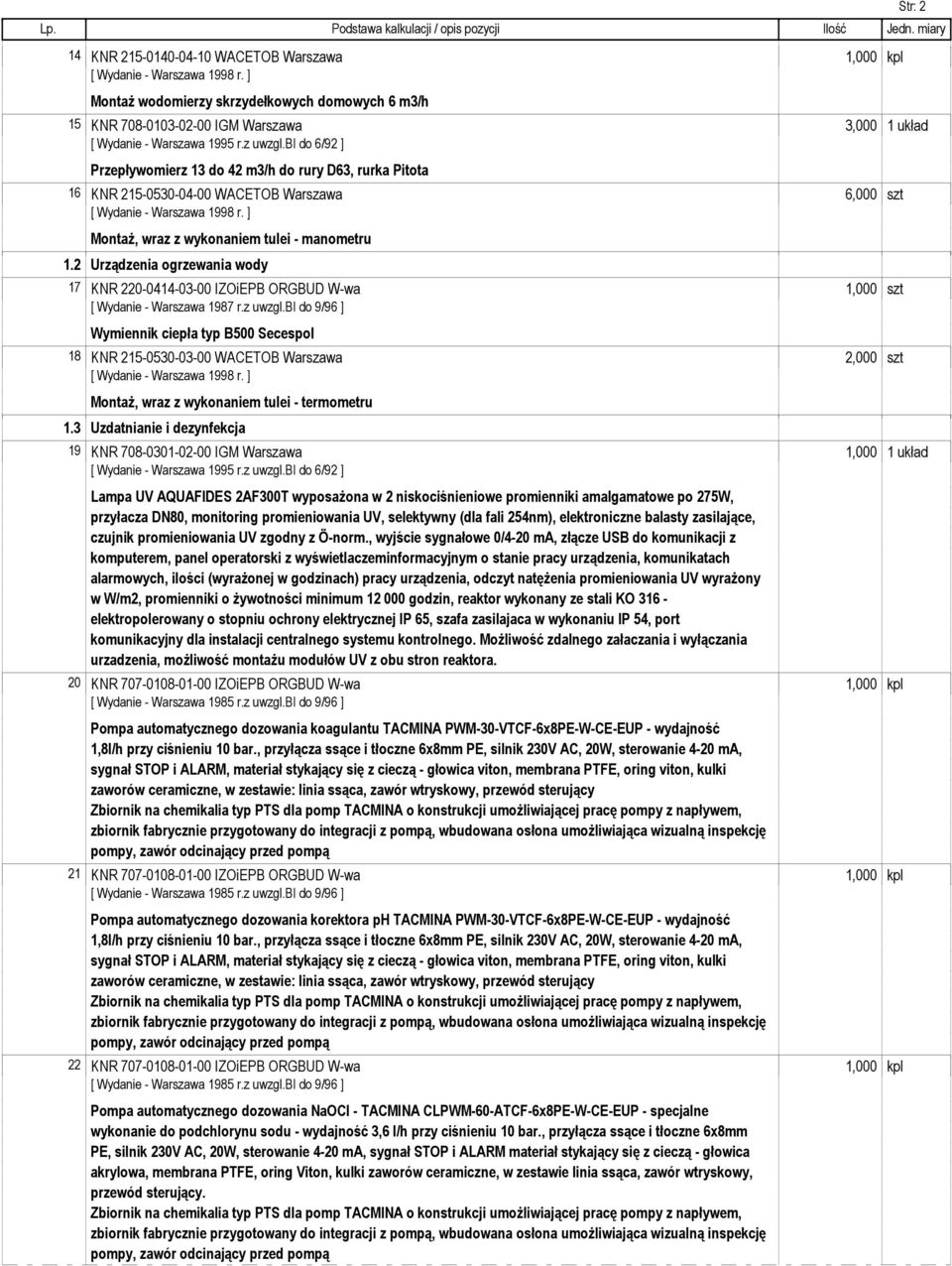

2 14 KNR WACETOB Warszawa 1,000 kpl Montaż wodomierzy skrzydełkowych domowych 6 m3/h 15 KNR IGM Warszawa 3,000 1 układ Przepływomierz 13 do 42 m3/h do rury D63, rurka Pitota 16 KNR WACETOB Warszawa 6,000 szt Montaż, wraz z wykonaniem tulei - manometru 1.2 Urządzenia ogrzewania wody 17 KNR IZOiEPB ORGBUD W-wa 1,000 szt [ Wydanie - Warszawa 1987 r.z uwzgl.bi do 9/96 ] Wymiennik ciepła typ B500 Secespol 18 KNR WACETOB Warszawa 2,000 szt Montaż, wraz z wykonaniem tulei - termometru 1.3 Uzdatnianie i dezynfekcja 19 KNR IGM Warszawa 1,000 1 układ Lampa UV AQUAFIDES 2AF300T wyposażona w 2 niskociśnieniowe promienniki amalgamatowe po 275W, przyłacza DN80, monitoring promieniowania UV, selektywny (dla fali 254nm), elektroniczne balasty zasilające, czujnik promieniowania UV zgodny z Ö-norm., wyjście sygnałowe 0/4-20 ma, złącze USB do komunikacji z komputerem, panel operatorski z wyświetlaczeminformacyjnym o stanie pracy urządzenia, komunikatach alarmowych, ilości (wyrażonej w godzinach) pracy urządzenia, odczyt natężenia promieniowania UV wyrażony w W/m2, promienniki o żywotności minimum godzin, reaktor wykonany ze stali KO elektropolerowany o stopniu ochrony elektrycznej IP 65, szafa zasilajaca w wykonaniu IP 54, port komunikacyjny dla instalacji centralnego systemu kontrolnego. Możliwość zdalnego załaczania i wyłączania urzadzenia, możliwość montażu modułów UV z obu stron reaktora. 20 KNR IZOiEPB ORGBUD W-wa 1,000 kpl Pompa automatycznego dozowania koagulantu TACMINA PWM-30-VTCF-6x8PE-W-CE-EUP - wydajność 1,8l/h przy ciśnieniu 10 bar., przyłącza ssące i tłoczne 6x8mm PE, silnik 230V AC, 20W, sterowanie 4-20 ma, sygnał STOP i ALARM, materiał stykający się z cieczą - głowica viton, membrana PTFE, oring viton, kulki zaworów ceramiczne, w zestawie: linia ssąca, zawór wtryskowy, przewód sterujący Zbiornik na chemikalia typ PTS dla pomp TACMINA o konstrukcji umożliwiającej pracę pompy z napływem, zbiornik fabrycznie przygotowany do integracji z pompą, wbudowana osłona umożliwiająca wizualną inspekcję pompy, zawór odcinający przed pompą 21 KNR IZOiEPB ORGBUD W-wa 1,000 kpl Pompa automatycznego dozowania korektora ph TACMINA PWM-30-VTCF-6x8PE-W-CE-EUP - wydajność 1,8l/h przy ciśnieniu 10 bar., przyłącza ssące i tłoczne 6x8mm PE, silnik 230V AC, 20W, sterowanie 4-20 ma, sygnał STOP i ALARM, materiał stykający się z cieczą - głowica viton, membrana PTFE, oring viton, kulki zaworów ceramiczne, w zestawie: linia ssąca, zawór wtryskowy, przewód sterujący Zbiornik na chemikalia typ PTS dla pomp TACMINA o konstrukcji umożliwiającej pracę pompy z napływem, zbiornik fabrycznie przygotowany do integracji z pompą, wbudowana osłona umożliwiająca wizualną inspekcję pompy, zawór odcinający przed pompą 22 KNR IZOiEPB ORGBUD W-wa 1,000 kpl Pompa automatycznego dozowania NaOCl - TACMINA CLPWM-60-ATCF-6x8PE-W-CE-EUP - specjalne wykonanie do podchlorynu sodu - wydajność 3,6 l/h przy ciśnieniu 10 bar., przyłącza ssące i tłoczne 6x8mm PE, silnik 230V AC, 20W, sterowanie 4-20 ma, sygnał STOP i ALARM materiał stykający się z cieczą - głowica akrylowa, membrana PTFE, oring Viton, kulki zaworów ceramiczne, w zestawie linia ssąca, zawór wtryskowy, przewód sterujący. Zbiornik na chemikalia typ PTS dla pomp TACMINA o konstrukcji umożliwiającej pracę pompy z napływem, zbiornik fabrycznie przygotowany do integracji z pompą, wbudowana osłona umożliwiająca wizualną inspekcję pompy, zawór odcinający przed pompą Str: 2

3 23 KNR IGM Warszawa 1,000 1 układ Sterownik pomiarowy PROCES INSTRUMENTS CIRUS AquaSence z czterema wejściamipomiarowymi ( wolny clor, ph + temperatura, redox ), regulatorami PID z wyjściami 4-20 ma lub przekaźnikowymi do pomp, wyświetlaczem kolorowym LCD 320x240, rejstrator zdarzeń systemowych (wyłączenia, alarmy, błędy, kalibracje itp.), rejestrator danych pomiarowych (do w wewnetrznej pamięci, a następnie na karcie usd, wykresy, możliwość zapisu w formacie CSV), moduł komunikacyjny do współpracy z modemem GPRS, zasilanie 230V AC / 60 VA max Przepływowa cela pomiarowa - podwójna, przepływ próbki (wolny wypływ) ok 30 l/h (min. 12l/h), ciśnienie wody 0#1 bar, zakres temperatury pracy 0#50 st. C, wykonanie PVC, EPDM, poliwęglan, wyposażona w czujnik przepływu próbki przez celę (flow switch), filtr próbki 80um z wymiennymi wkładami. Elektroda pomiaru chloru z pomiarem wolnego chloru w zakresie 0,01-10 mg/l (ppm), automatyczna kompensacja temperatury, zakres ph 4#9, zakres temperatury pracy 0#50 st. C Elektroda pomiaru ph - elektroda zespolona, pomiarowa + referencyjna ze złaczem polimerowym, zakres ph 0#14, nachylenie 95#102%, zakres ciśnień 0-10 bar, zakres temperatur 0-90 st. C, automatyczna kompensacja temperatury Elektroda pomiaru Redox - elektroda platynowa, zakres pomiarowy do mv, nachylenie 95#102%, zakres ciśnienia 0-10 bar, zakres temperatur 0#90 st. C 1.4 Masaże 24 KNR IZOiEPB ORGBUD W-wa 2,000 szt [ Wydanie - Warszawa 1984 r.z uwzgl.bi do 6/92 ] Pompa masażu wodnego wanny SPECK - pompa z tworzywa sztucznego z filtrem wstepnym Q=34 m3/h, H=10 m.s.w. 3 faz. 25 KNR IZOiEPB ORGBUD W-wa 2,000 szt [ Wydanie - Warszawa 1984 r.z uwzgl.bi do 6/92 ] Masaż powietrzny: dmuchawa powietrza boczno kanałowa 1,5kW, 3-faz, z filtrem powietrza, tłumikiem drgań, kołnierzem gwintowanym 1,5"x15 - Venture Industries 1.5 SZAFA ELEKTRYCZNA TECHNOLOGII 26 KNR IGM Warszawa 1,000 pole Rozdzielnia elektryczna technologii - szafa zasilająco sterująca, klasa IP55 w obudowie z blachy malowanej proszkowo obejmująca zabezpieczenia wszystkich układów pomp przed suchobiegiem, układ automatyki sterowania czasem pracy pomp i zestawu filtracyjnego, zasilanie układu automatycznej regulacji poziomu wody w zbiorniku przelewowym, zasilanie zaworu elektromagnetycznego dopuszczania wody, zasilanie lampy UV, układ regulacji temperatury wody z zestawem czujników pomiarowych, zasilanie i sterowanie oświetleniem podwodnym oraz masażami wodnymi i powietrznymi z dodatkowym zdalnym pulpitem do sterowania atrakcjami wanny z pomieszczenia osoby nadzorującej. W zestawie z okablowaniem urzadzeń. Zestaw sterowania atrakcjami wanny - 3 piezoelektryczne włączniki (pomp i dmuchaw, oświetlenia podwodnego) z podświetleniem sygnalizacyjnym stanu pracy bezpośredno na przycisku. Do montażu w koronie wanny.-2 kpl 1.6 USŁUGI I WYPOSAŻENIE TECHNICZNE 27 Pozycja 1,000 kpl Spryskiwacz do dezynfekcji grzybobójczej, nożny, wraz ze środkiem dezynfekującym, Arcana - BWT 28 Pozycja 1,000 kpl Uruchomienie kompleksu SPA 29 Pozycja 1,000 kpl Zestaw środków chemicznych do rozruchu (regulator ph, koagulant, podchloryn sodu) 30 Pozycja 1,000 kpl Dokumentacja powykonawcza, instrukcje obsługi, szkolenie załogi obsługującej 1.7 Prace montażowe - orurowanie i kształtki, próby szczelności 31 KNR IGM Warszawa 20,000 m Montaż rurociągów z PVC D 20 do klejenia p.a. Str: 3

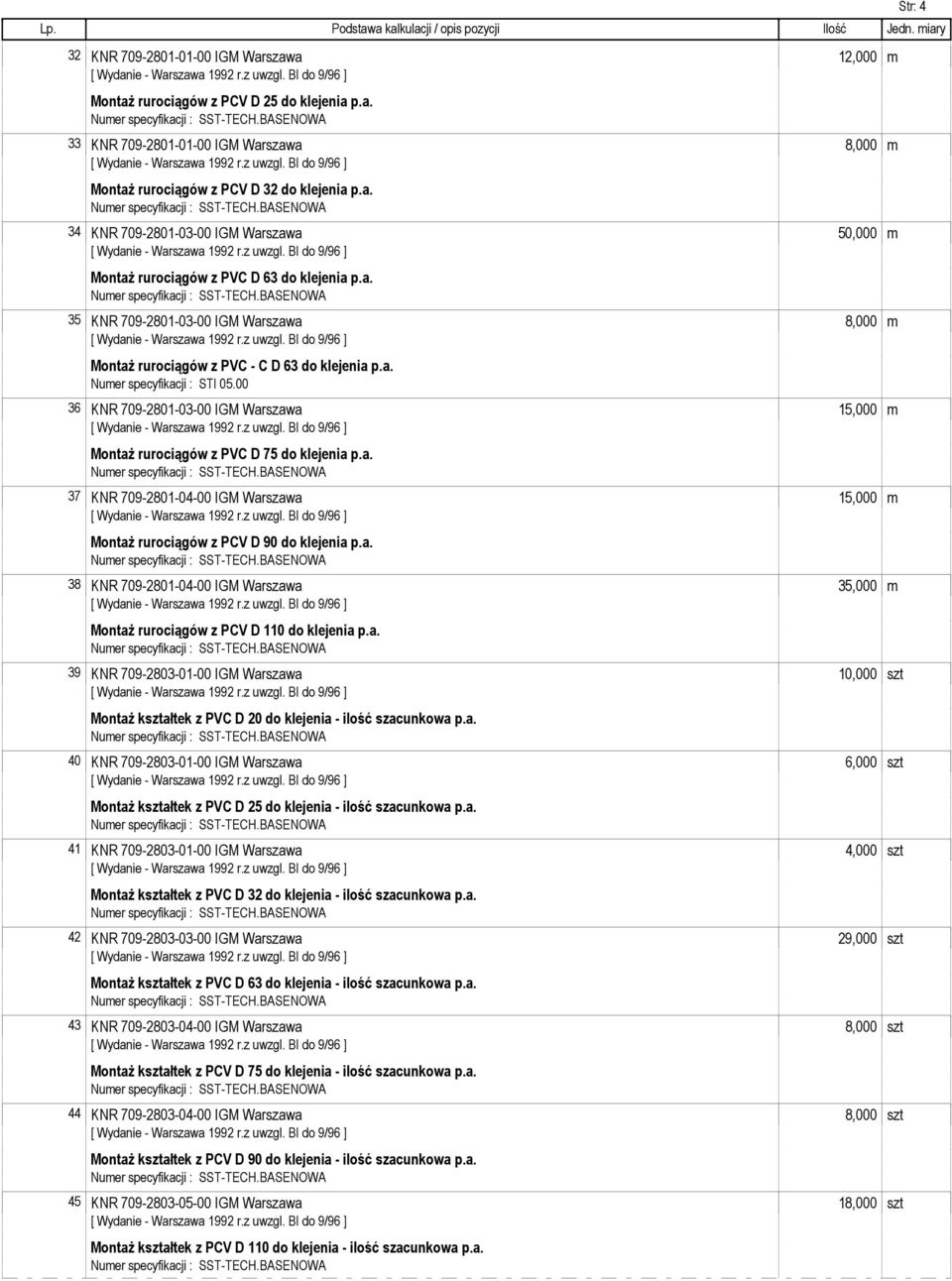

4 32 KNR IGM Warszawa 12,000 m Montaż rurociągów z PCV D 25 do klejenia p.a. 33 KNR IGM Warszawa 8,000 m Montaż rurociągów z PCV D 32 do klejenia p.a. 34 KNR IGM Warszawa 50,000 m Montaż rurociągów z PVC D 63 do klejenia p.a. 35 KNR IGM Warszawa 8,000 m Montaż rurociągów z PVC - C D 63 do klejenia p.a. Numer specyfikacji : STI KNR IGM Warszawa 15,000 m Montaż rurociągów z PVC D 75 do klejenia p.a. 37 KNR IGM Warszawa 15,000 m Montaż rurociągów z PCV D 90 do klejenia p.a. 38 KNR IGM Warszawa 35,000 m Montaż rurociągów z PCV D 110 do klejenia p.a. 39 KNR IGM Warszawa 10,000 szt Montaż kształtek z PVC D 20 do klejenia - ilość szacunkowa p.a. 40 KNR IGM Warszawa 6,000 szt Montaż kształtek z PVC D 25 do klejenia - ilość szacunkowa p.a. 41 KNR IGM Warszawa 4,000 szt Montaż kształtek z PVC D 32 do klejenia - ilość szacunkowa p.a. 42 KNR IGM Warszawa 29,000 szt Montaż kształtek z PVC D 63 do klejenia - ilość szacunkowa p.a. 43 KNR IGM Warszawa 8,000 szt Montaż kształtek z PCV D 75 do klejenia - ilość szacunkowa p.a. 44 KNR IGM Warszawa 8,000 szt Montaż kształtek z PCV D 90 do klejenia - ilość szacunkowa p.a. 45 KNR IGM Warszawa 18,000 szt Montaż kształtek z PCV D 110 do klejenia - ilość szacunkowa p.a. Str: 4

5 46 KNR WACETOB Warszawa 163,000 m [ Wydanie - Warszawa 1992 r. ] Nakłady na próby wodne rurociągów na ciśnienie próbne do 4,0 MPa - śr.ruroc. do 102,0mm = 163,000 Razem = 163,000 m 47 Pozycja 1,000 kpl Dostawa materiałów - uchwyty Niczuk 48 KNR WACETOB Warszawa 4,000 szt Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 20 mm - zawory kulowe 49 KNR WACETOB Warszawa 4,000 szt Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 25 mm - zawory kulowe 50 KNR WACETOB Warszawa 4,000 szt Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 32 mm - zawory kulowe 51 KNR WACETOB Warszawa 12,000 szt Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 63 mm - zawory kulowe 52 KNR WACETOB Warszawa 4,000 szt Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 75 mm - zawory kulowe 53 KNR WACETOB Warszawa 2,000 szt Montaż zaworów, w instalacji wodociągowej z rur PVC - C, o średnicy nominalnej: 63 mm - zawory kulowe 54 KNR WACETOB Warszawa 2,000 szt Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 75 mm - zawory zwrotne Numer specyfikacji : STWiOR - tech.fontanny 55 KNR IGM Warszawa 3,000 szt Zawór klapowy D 80 PVC 56 KNR IGM Warszawa 2,000 szt Zawór klapowy D 100 PVC 57 KNR WACETOB Warszawa 2,000 szt Montaż zaworów, w instalacji wodociągowej z rur PVC, o średnicy nominalnej: 63 mm - zawory zwrotne 2 Instalacja wentylacji mechanicznej 2.1 Prace montażowe 58 KNR IZOiEPB ORGBUD W-wa 5,000 m2 Przewody wentylacyjne prostokątne typu A/I, o udziale kształtek do 65%, z blachy stalowej: ocynkowanej ; obwód ponad 1800 do 4400 mm Str: 5

6 59 KNR IZOiEPB ORGBUD W-wa 0,400 m2 Przewody wentylacyjne prostokątne typu A/I, o udziale kształtek do 65%, z blachy stalowej: ocynkowanej ; obwód ponad 1000 do 1400 mm 60 KNR IZOiEPB ORGBUD W-wa 3,000 m2 Przewody wentylacyjne kołowe typu B/I, o udziale kształtek do 35%, z blachy stalowej: ocynkowanej ; średnica do 100 mm 61 KNR IZOiEPB ORGBUD W-wa 13,300 m2 Przewody wentylacyjne kołowe typu B/I, o udziale kształtek do 55%, z blachy stalowej: ocynkowanej ; średnica ponad 100 do 200 mm 62 KNR IZOiEPB ORGBUD W-wa 22,900 m2 Przewody wentylacyjne kołowe typu B/I, o udziale kształtek do 35%, z blachy stalowej: ocynkowanej ; średnica ponad 200 do 315 mm 63 KNR IZOiEPB ORGBUD W-wa 2,000 szt Przepustnice jednopłaszczyznowe stalowe kołowe typu B, do przewodów o średnicy : ponad 200 do 315 mm - D 250 N1: 1 = 1, KNR IZOiEPB ORGBUD W-wa 1,000 szt Przepustnice jednopłaszczyznowe stalowe kołowe typu B, do przewodów o średnicy : ponad 100 do 200 mm -D 160 N1: 1 = 1,000 Razem = 1,000 szt 65 KNR IZOiEPB ORGBUD W-wa 4,000 szt Przepustnice jednopłaszczyznowe stalowe kołowe typu B, do przewodów o średnicy : do 100 mm - D 100 N1: 4 = 4,000 Razem = 4,000 szt 66 KNR IZOiEPB ORGBUD W-wa 2,000 szt Przepustnica IRIS D 100 lub równoważna N1: 2 = 2, KNR IZOiEPB ORGBUD W-wa 2,000 szt Tłumiki akustyczne TOB lub równoważny W1: 1 = 1, KNR IZOiEPB ORGBUD W-wa 2,000 szt Tłumiki akustyczne TOB lub równoważny CZ1: 1 = 1,000 N1: 1 = 1, KNR IZOiEPB ORGBUD W-wa 1,000 szt Podstawy dachowe stalowe kołowe D 250 Razem = 1,000 szt Str: 6

7 70 KNR IZOiEPB ORGBUD W-wa 1,000 szt Wyrzutnie ścienne kołowe D 250 Razem = 1,000 szt 71 KNR IZOiEPB ORGBUD W-wa 12,000 szt Anemostat sufitowy KRE D 125 stal RAL9010+KRP D 125 stal RAL9005+DNK D 125 lub równoważny N1: 12 = 12,000 Razem = 12,000 szt 72 KNR IZOiEPB ORGBUD W-wa 4,000 szt Kratki wentylacyjne ASD+AZN 200x150 lub równoważna W1: = 4,000 Razem = 4,000 szt 73 KNR IZOiEPB ORGBUD W-wa 1,000 szt Centrala basenowa DP 1 CF POOL BASIC wyposażona w epoksydowany, podwójny, przeciwprądowy wymiennik ciepła o minimalnej sprawności odzysku powyżej 90% z by-passem i siłownikiem. Wysoko-sprawne wentylatory EC o płynnej regulacji wydajności z sygnalizacją wielkości przepływu. Filtr nawiewu EU 5 z sygnalizatorem zabrudzenia. Filtr wyciągu klasy EU 4 z sygnalizacją zabrudzenia. Sekcję recyrkulacji z przepustnicami wielopłaszczyznowymi i siłownikami. Nagrzewnicę wodną z zaworem, siłownikiem i zabezpieczeniem przeciw-zamrożeniowym. Rozdzielnicę zasilająco-sterującą w wykonaniu wewnętrznym z komputerowym sterowaniem i oprogramowaniem. Wnętrze centrali pokryte powłoką antykorozyjną. System sterowania oraz zdalnej wizualizacji DP VIEW NET do optymalizacji pracy centrali z możliwością podłączenia innych urządzeń obiektowych. System ma możliwość integracji z innymi systemami obiektowymi. 74 KNR IZOiEPB ORGBUD W-wa 2,424 m2 Montaż przewodu elastycznego D 100 p.a * 0.1 * 7.72 = 2,424 Razem = 2,424 m2 75 Pozycja 7,720 mb Dostawa materiałów - przewód elastyczny D 100 N1: = 7,720 Razem = 7,720 mb 76 KNR IZOiEPB ORGBUD W-wa 60,000 m2 Obudowa kanałów wentylacyjnych płytą g-k wodoodporną 2.2 Prace montażowe - izolacja kanałów wentylacyjnych 77 KNR IZOiEPB ORGBUD W-wa 34,000 m2 [ Wydanie - Warszawa 1984 r.z uwzgl. BI do 9/96 ] Izolacja kanałów wentylacyjnych matami z wełny mineralnej lamellami gr.30 mm ( ) * 1.1 = 34 Razem (dokładność wyniku obliczeń do liczby całkowitej) = 34,000 m2 Str: 7
