1 INSTRUKCJA MONTAśU I OBSŁUGI DOMOWEGO SYSTEMU UZDATNIANIA WODY METODĄ ODWRÓCONEJ OSMOZY

2 I.WYMOGI PRAWIDŁOWEJ EKSPLOATACJI SYSTEMU RO 5/6 1.Parametry techniczne -wydajność l (w zaleŝności od membrany) -pojemność zbiornika 6-12 l -ciśnienie robocze 2,2-6,0 bar -temperatura wody 4-38 oc -ph wody zasilającej maksymalne zasolenie wody do 2000 ppm (TDS) 2.Temperatura Woda zasilająca system o temperaturze niŝszej niŝ +2 C lub wyŝszej niŝ +38 C spowoduje nieodwracalne zmiany w strukturze membrany osmotycznej. 3. Ciśnienie Ciśnienie wody zasilającej nie moŝe być niŝsze 2,2 bar lub wyŝsze niŝ 6,0 bar. W przypadku wyŝszego ciśnienia naleŝy zamontować zawór redukujący. Natomiast przy niskim ciśnieniu naleŝy zakupić system wyposaŝony w pompę podnoszącą ciśnienie. 4. Zasolenie Ilość związków rozpuszczonych w wodzie (ang.tds - Total Disolved solids) mierzona wagowo w cząsteczkach na milion (ang. ppm - parts per milion). Optymalną wydajność membrany osmotycznej osiąga się przy temperaturze wody +23 C i ciśnieniu 3,4 bar. Spadek temperatury i ciśnienia wpłynie wprost proporcjonalnie na efektywność filtracji i wydajność systemu RO. 2.Kalendarz obsługi serwisowej Cykle wymiany wkładów filtracyjnych -wkład sedymentacyjny wstępny co 3-6 m-cy -wkład sedymentacyjny co 6 m-cy -wkład węglowy co 6 m-cy -wkład węglowy liniowy co 8-12 m-cy -membrana osmotyczna co 2-3 lat Przy duŝym zanieczyszczeniu wody substancjami nie rozpuszczonymi jak piasek, rdza, muł itp. zaleca się częściej wymieniać wkłady sedymentacyjne.

zasolenie wody do 2000 ppm (TDS) 2.Temperatura Woda zasilająca system o temperaturze niŝszej niŝ +2 C lub wyŝszej niŝ +38 C spowoduje nieodwracalne zmiany w strukturze membrany osmotycznej. 3.

3 II. INSTRUKCJA MONTAśU SYSTEMU RO 5/6 Przed przystąpieniem do montaŝu naleŝy upewnić się,ŝe ilość miejsca pod ladą zlewozmywaka jest wystarczająca do instalacji. Jeśli nie wystarczy miejsca na zbiornik do magazynowania wody, moŝna go umieścić w szafce przylegającej do obudowy zlewozmywaka. System naleŝy zamontować na dowolnej ściance obudowy co najmniej 80mm nad podłogą. Do zawieszenia systemu wykorzystać otwory montaŝowe umieszczone z tyłu stelaŝa. Podłączenie do instalacji System w zaleŝności od potrzeb uŝytkownika wyposaŝony jest w przyłącze wody o przekroju wejścia 3/8, 1/2 lub 3/4. Sposób zainstalowania zaworu wejściowego pokazano na rys1 i rys2. Filtr naleŝy podłączyć do rury z zimną wodą. Rys. 1 przyłącze ¾ przy baterii ściennej Rys. 2 przyłącze ⅜ lub ½ przy baterii pionowej

System naleŝy zamontować na dowolnej ściance obudowy co najmniej 80mm nad podłogą. Do zawieszenia systemu wykorzystać otwory montaŝowe umieszczone z tyłu stelaŝa.

4 MontaŜ klamry odpływu Klamra odpływu została dostosowana do standardowych syfonów zlewozmywakowych o średnicy 32 mm. Klamrę zamontować powyŝej kolana syfonu. Pod przewód odprowadzający popłuczyny wywiercić otwór o średnicy 6,5 mm. Na powierzchnię wokół otworu nakleić podkładkę uszczelniającą. Równomiernie dokręcić śruby i nakrętki. Podkładki powinny być ułoŝone równolegle. Rys. 3 przyłącze odpływu Wiercenie otworu pod wylewkę Do instalacji wylewki wymagany jest otwór 15 mm. Proces wiercenia otworu w zlewozmywaku, chociaŝ nie jest skomplikowany, wymaga uwagi i dokładnego przemyślenia. Szczególną ostroŝność naleŝy zachować przy wykonywaniu otworu w zlewozmywaku porcelanowym. -zlewozmywaki porcelanowe Wiercenie naleŝy rozpocząć od wykonania małego otworu o średnicy do 5 mm. Następnie uŝywając wiertła z nakładką z węglików spiekanych, rozwiercać wstępny otwór utrzymując niezmienny miarowy nacisk skierowany w dół, powoli przechodząc przez warstwę porcelanową, starać się do minimum zredukować ewentualne odpryski. Po uzyskaniu odpowiedniego otworu oczyścić powierzchnię z metalowych opiłków.(opiłki pozostawione na dłuŝszy czas mogą spowodować powstanie plam) -zlewozmywaki metalowe Sposób postępowania jest analogiczny jak w przypadku zlewozmywaków porcelanowych. Po uzyskaniu odpowiedniego otworu usunąć wszystkie ostre chropowatości i oczyścić powierzchnię z metalowych opiłków. Zamontowanie wylewki w otworze i podłączenie do instalacji wodnej pokazano na rys. 4

Podkładki powinny być ułoŝone równolegle. Rys. 3 przyłącze odpływu Wiercenie otworu pod wylewkę Do instalacji wylewki wymagany jest otwór 15 mm.

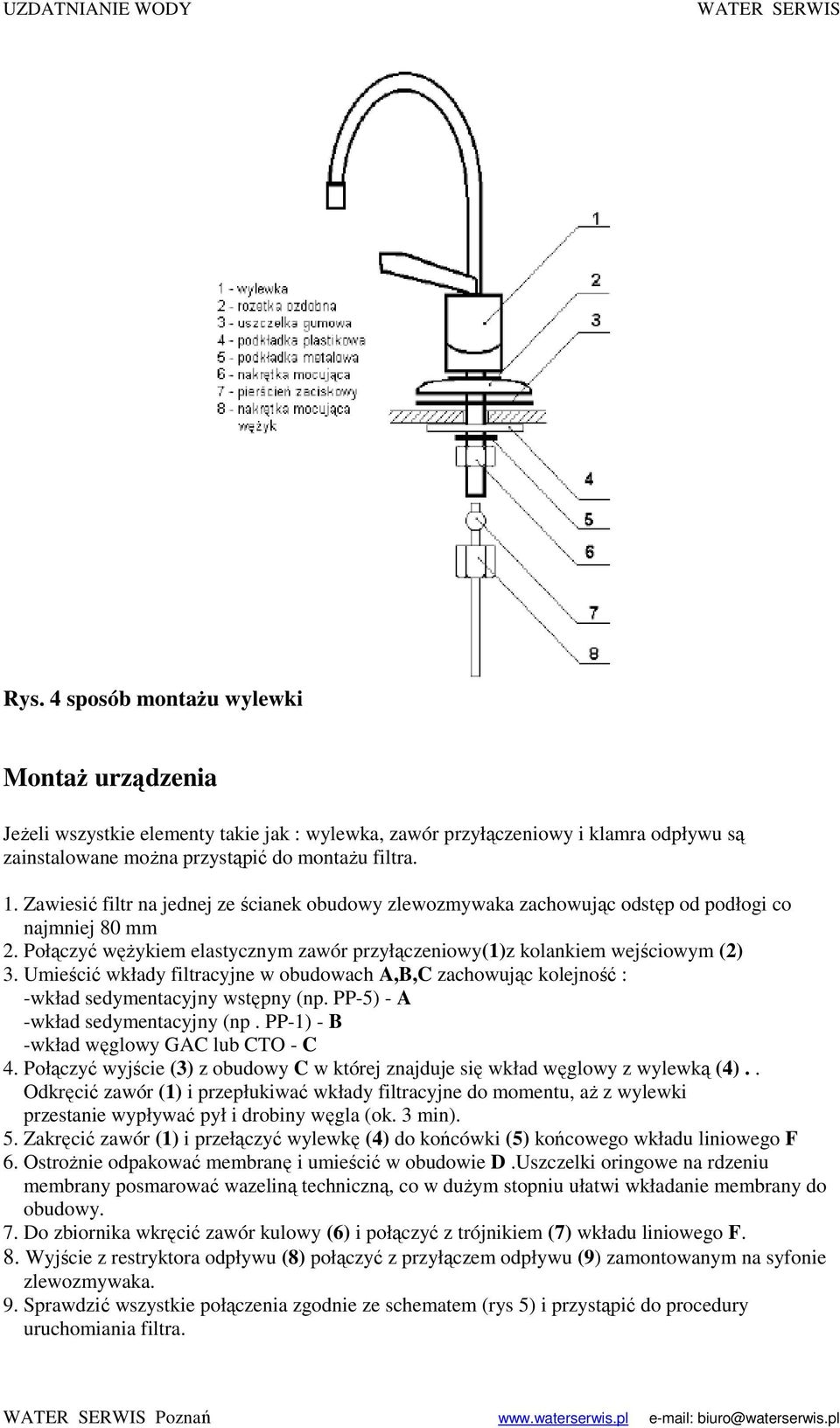

5 Rys. 4 sposób montaŝu wylewki MontaŜ urządzenia JeŜeli wszystkie elementy takie jak : wylewka, zawór przyłączeniowy i klamra odpływu są zainstalowane moŝna przystąpić do montaŝu filtra. 1. Zawiesić filtr na jednej ze ścianek obudowy zlewozmywaka zachowując odstęp od podłogi co najmniej 80 mm 2. Połączyć węŝykiem elastycznym zawór przyłączeniowy(1)z kolankiem wejściowym (2) 3. Umieścić wkłady filtracyjne w obudowach A,B,C zachowując kolejność : -wkład sedymentacyjny wstępny (np. PP-5) - A -wkład sedymentacyjny (np. PP-1) - B -wkład węglowy GAC lub CTO - C 4. Połączyć wyjście (3) z obudowy C w której znajduje się wkład węglowy z wylewką (4).. Odkręcić zawór (1) i przepłukiwać wkłady filtracyjne do momentu, aŝ z wylewki przestanie wypływać pył i drobiny węgla (ok. 3 min). 5. Zakręcić zawór (1) i przełączyć wylewkę (4) do końcówki (5) końcowego wkładu liniowego F 6. OstroŜnie odpakować membranę i umieścić w obudowie D.Uszczelki oringowe na rdzeniu membrany posmarować wazeliną techniczną, co w duŝym stopniu ułatwi wkładanie membrany do obudowy. 7. Do zbiornika wkręcić zawór kulowy (6) i połączyć z trójnikiem (7) wkładu liniowego F. 8. Wyjście z restryktora odpływu (8) połączyć z przyłączem odpływu (9) zamontowanym na syfonie zlewozmywaka. 9. Sprawdzić wszystkie połączenia zgodnie ze schematem (rys 5) i przystąpić do procedury uruchomiania filtra.

Umieścić wkłady filtracyjne w obudowach A,B,C zachowując kolejność : -wkład sedymentacyjny wstępny (np. PP-5) - A -wkład sedymentacyjny (np. PP-1) - B -wkład węglowy GAC lub CTO - C 4.

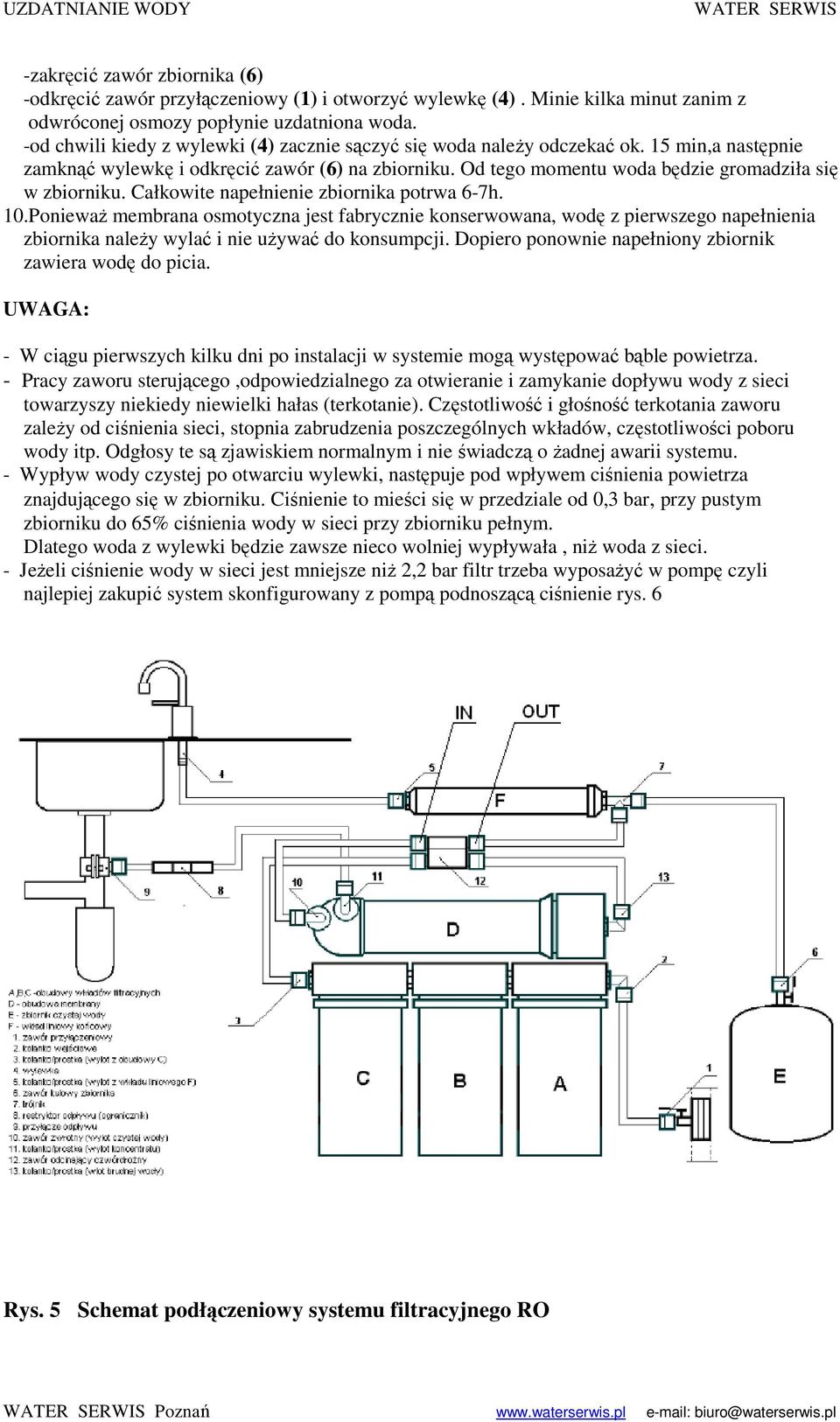

6 -zakręcić zawór zbiornika (6) -odkręcić zawór przyłączeniowy (1) i otworzyć wylewkę (4). Minie kilka minut zanim z odwróconej osmozy popłynie uzdatniona woda. -od chwili kiedy z wylewki (4) zacznie sączyć się woda naleŝy odczekać ok. 15 min,a następnie zamknąć wylewkę i odkręcić zawór (6) na zbiorniku. Od tego momentu woda będzie gromadziła się w zbiorniku. Całkowite napełnienie zbiornika potrwa 6-7h. 10.PoniewaŜ membrana osmotyczna jest fabrycznie konserwowana, wodę z pierwszego napełnienia zbiornika naleŝy wylać i nie uŝywać do konsumpcji. Dopiero ponownie napełniony zbiornik zawiera wodę do picia. UWAGA: - W ciągu pierwszych kilku dni po instalacji w systemie mogą występować bąble powietrza. - Pracy zaworu sterującego,odpowiedzialnego za otwieranie i zamykanie dopływu wody z sieci towarzyszy niekiedy niewielki hałas (terkotanie). Częstotliwość i głośność terkotania zaworu zaleŝy od ciśnienia sieci, stopnia zabrudzenia poszczególnych wkładów, częstotliwości poboru wody itp. Odgłosy te są zjawiskiem normalnym i nie świadczą o Ŝadnej awarii systemu. - Wypływ wody czystej po otwarciu wylewki, następuje pod wpływem ciśnienia powietrza znajdującego się w zbiorniku. Ciśnienie to mieści się w przedziale od 0,3 bar, przy pustym zbiorniku do 65% ciśnienia wody w sieci przy zbiorniku pełnym. Dlatego woda z wylewki będzie zawsze nieco wolniej wypływała, niŝ woda z sieci. - JeŜeli ciśnienie wody w sieci jest mniejsze niŝ 2,2 bar filtr trzeba wyposaŝyć w pompę czyli najlepiej zakupić system skonfigurowany z pompą podnoszącą ciśnienie rys. 6 Rys. 5 Schemat podłączeniowy systemu filtracyjnego RO

Całkowite napełnienie zbiornika potrwa 6-7h. 10.PoniewaŜ membrana osmotyczna jest fabrycznie konserwowana, wodę z pierwszego napełnienia zbiornika naleŝy wylać i nie uŝywać do konsumpcji.

7 Rys. 6 Schemat podłączeniowy systemu filtracyjnego RO z pompą UWAGA!!! MontaŜ i uruchomienie systemu odwróconej osmozy RO 6 jest taki sam jak systemu opisanego w tej instrukcji. Dodatkowym elementem jest 6-ty stopień filtracji zamontowany obok filtra F. Od filtra F węglowego i od dodatkowego filtra mineralizującego odchodzą niezaleŝne węŝyki do wylewki, która jest wyposaŝona w dwa kraniki. NOTATKI:

instrukcji. Dodatkowym elementem jest 6-ty stopień filtracji zamontowany obok filtra F.
