1 Instrukcja montażu i obsługi PL CELSIUS 80 Filtr do wody gorącej ¾ 2 Zmiany zastrzeżone!

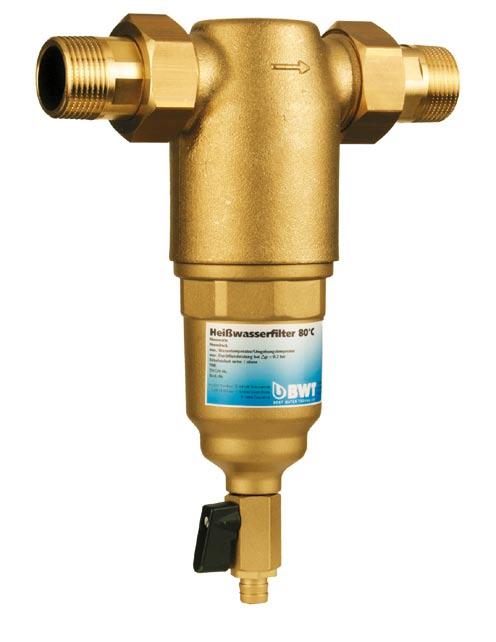

2 FILTR BWT CELSIUS 80 PRZYŁĄCZE ¾" 1" 1¼" 1½" 2" 2 Zakres dostawy BWT Celsius 80 1 głowica filtra 2 śrubunki przyłączeniowe z uszczelkami 3 część dolna obudowy 4 zawór spustowy 5 wkład filtracyjny (dla filtrów ¾" -1¼" oraz 1½" i 2") OstrzeŜenie: Przed przystąpieniem do wymiany wkładki filtracyjnej i do prac konserwacyjnych oraz napraw naleŝy zakręcić zawory odcinające przed i za filtrem i schłodzić obudowę! Zastosowanie Filtry są przeznaczone do filtrowania wody pitnej i uŝytkowej o temperaturze do 80 C, jako ochrona rur i innych elementów wodociągu przed nieprawidłowym funkcjonowaniem, spowodowanym np. korozją oraz róŝnymi zanieczyszczeniami, wiórami, piaskiem, konopiami itd. (do średnicy max. 2 mm przy wkładzie filtracyjnym 200 µm). Filtry nie powinny być uŝywane do obiegów wody z dodatkiem chemikaliów. W przypadku filtracji wody procesowej i wody chłodzącej naleŝy skorzystać z rady specjalisty. Filtry nie nadają się równieŝ do olei, tłuszczy, rozpuszczalników, mydeł i innych mazistych substancji, ani teŝ do oddzielania składników, rozpuszczających się w wodzie. Przy wodzie zawierającej duŝe zanieczyszczenia naleŝy przed filtrem zamontować odpowiedni separator. Uwaga: zgodnie z wymaganiami norm i przepisów sanitarnych (AVB Wasser V, 12.2), zainstalowanie urządzenia oraz istotne zmiany w instalacji mogą być dokonane tylko przez odpowiednie, autoryzowane firmy instalacyjne. Działanie Nie uzdatniona woda wpływa do filtra przez wejście wody surowej i płynie dalej, przepływając z zewnątrz do środka wkładu filtracyjnego, a następnie płynie do wyjścia wody oczyszczonej. Podczas filtracji cząsteczki zanieczyszczeń >90 µm zostają zatrzymane w filtrze - na zewnętrznej stronie wkładki filtracyjnej, która przy znacznym zanieczyszczeniu musi zostać wymieniona na nową. Woda przefiltrowana kierowana jest do instalacji wodociągowej. Warunki wstępne montaŝu NaleŜy zwrócić uwagę na lokalne uregulowania dotyczące instalacji wodnych oraz ogólne wytyczne i dane techniczne urządzenia. Niezbędne są zawory odcinające w instalacji przed i za filtrem. Instalacja musi być chroniona przez mrozem. NaleŜy zagwarantować ochronę filtra przed oparami rozpuszczalników, olejem opałowym, ługami myjącymi, wszystkimi rodzajami chemikaliów, promieniowaniem UV. MontaŜ Filtr montować w instalacji wody zimnej o średnicy rur zgodnej z przyłączem filtra - przed obiektem (urządzeniem), który ma być chroniony (zobacz schemat instalacji na poprzedniej stronie). Niezbędne są zawory odcinające przed i za filtrem. Na rurze w instalacji poziomej zamontować załączone śrubunki przyłączeniowe (2) i przykręcić filtr - tak, aby znajdująca się na nim strzałka odpowiadała kierunkowi przepływu wody (montaŝ w instalacji pionowej nie ma znaczenia dla skuteczności filtra). BWT-Polska Sp. z o.o., ul. Połczyńska Warszawa tel.: (022) ; fax: (022) ; bwt@bwt.pl

3 FILTR BWT CELSIUS 80 PRZYŁĄCZE ¾" 1" 1¼" 1½" 2" 3 Uruchomienie Sprawdzić filtr i przewody doprowadzające / odprowadzające wodę pod względem właściwej instalacji (szczelność połączeń). Nie otwierać jeszcze zaworów odcinających. Sprawdzić mocowanie filtra i dokręcenie dolnej części obudowy (3). Zamknąć zawór spustowy (4). NIE UśYWAĆ NARZĘDZI! Dokręcać elementy filtra ręcznie! Wolno otwierać zawory przed i za filtrem. Odpowietrzyć instalację w pierwszym za filtrem miejscu poboru wody. Sprawdzić szczelność instalacji i filtra. Filtr jest gotowy do uŝycia. Obsługa W regularnych odstępach przynajmniej co dwa miesiące naleŝy dokładnie skontrolować stopień zanieczyszczenia wkładu filtra (wg DIN 1988). Przy znacznym spadku ciśnienia wody w instalacji za filtrem, spowodowanym zanieczyszczeniem wkładu filtracyjnego naleŝy niezwłocznie dokonać wymiany wkładki na nową (maksymalnym okresem uŝytkowania wkładu wg DIN 1988 jest 6 miesięcy). Woda jest produktem spoŝywczym - podczas wymiany wkładu w filtrze zachować odpowiednią higienę! A zamknąć zwory odcinające przed i za filtrem; schłodzić obudowę i podstawić pod filtr pojemnik na wodę; otworzyć zawór spustowy (4) w celu redukcji ciśnienia i pozwolić wyciec wodzie B odkręcić RĘCZNIE dolną część filtra (3), wyjąć wkładkę filtracyjną (5) i wyrzucić wyczyścić obudowę, sprawdzić uszczelki i w razie potrzeby wymienić na nowe C nowy wkład filtra chwytać wyłącznie przez opakowanie - otwierać od strony podłączania do filtra D wetknąć wkład (5) w górną część obudowy (1) E zdjąć opakowanie - od tej chwili nie dotykać wkładu ręką F wkręcić ponownie dolną część filtra (3), zamknąć zawór spustowy (4) NIE UśYWAĆ NARZĘDZI! Dokręcać elementy filtra ręcznie! G otworzyć zawory odcinające najpierw przed, a potem za filtrem; sprawdzić szczelność przyłączy filtra; odpowietrzyć instalację w pierwszym za filtrem miejscu poboru wody. Konserwacja KaŜde urządzenie techniczne wymaga regularnej konserwacji lub kontroli. Zgodnie z normą DIN 1988, część 8 czynności te mogą być wykonywane tylko przez wykwalifikowany personel, który moŝe równieŝ wymieniać części podlegające zuŝyciu (eksploatacyjne). Przynajmniej jeden raz w roku filtr powinien zostać gruntownie sprawdzony przez pracownika serwisu BWT (w ramach np. oddzielnej umowy serwisowej lub konserwacyjnej). Przy instalacjach komunalnych dwa razy na rok. Warunki gwarancji W przypadku zakłóceń w pracy, występujących w okresie trwania gwarancji naleŝy zwrócić się do działu serwisu, podając dokładne dane dotyczące typu i numeru produkcyjnego / fabrycznego, znajdujące się na tabliczce znamionowej urządzenia. Gwarancja nie obejmuje zakłóceń w pracy i ewentualnych uszkodzeń urządzenia, wynikających z niewłaściwej obsługi i/lub niedotrzymania warunków wymaganych dla prawidłowej pracy armatury. Wszelkie prace w okresie objętym gwarancją mogą być prowadzone wyłącznie przez BWT-Polska lub autoryzowany serwis, posiadający aktualny certyfikat serwisowy. W przypadku stwierdzenia ingerencji osób niepowołanych, prób otwierania urządzenia lub stosowania nieoryginalnych części zamiennych itp. jakiekolwiek roszczenia gwarancyjne nie będą uznawane. BWT-Polska Sp. z o.o., ul. Połczyńska Warszawa tel.: (022) ; fax: (022) ; bwt@bwt.pl

4 FILTR BWT CELSIUS 80 PRZYŁĄCZE ¾" 1" 1¼" 1½" 2" 4 MoŜliwe zakłócenia Usterka Przyczyna Rozwiązanie Znaczny spadek ciśnienia wody w sieci za filtrem: Zanieczyszczony wkład filtra. Wymienić wkładkę. JeŜeli zakłócenia nie zostaną skutecznie usunięte dzięki ww. wskazówkom, naleŝy skontaktować się z serwisem BWT lub autoryzowaną firmą serwisową. Parametry techniczne BWT- Celsius 80 Typ ¾" 1" 1¼" 1½" 2" Średnica nominalna przyłącza DN Przepływ przy p=0,2 bar m 3 /h 3,0 3,5 4,0 9,0 12,0 Skuteczność filtracji min. / max. µm 90 / 110 Ciśnienie nominalne (PN) bar 10 Temperatura wody C 80 Temperatura powietrza max. C 40 Długość montaŝowa bez śrubunku A mm Długość montaŝowa ze śrubunkiem B mm Wysokość całkowita C mm Minimalna odległość środka rury od podłogi D mm Gwint nakrętki śrubunku G mm G 1¼" G 1¼" G 1½" G 2¼" G 2¼" Minimalna odległość środka rury od ściany mm CięŜar roboczy, ok. kg 2,5 2,5 2,7 5,8 6,1 PNR (numer produkcyjny) Numer katalogowy BWT-Polska Sp. z o.o., ul. Połczyńska Warszawa tel.: (022) ; fax: (022) ; bwt@bwt.pl
