1 Gdańsk, r. Szczegółowy Opis Przedmiotu Zamówienia do zapytania nr 42/PN/D/Jab/2015 I. Przedmiot zamówienia: Dostawa systemu umożliwiającego podłączania urządzeń jako IoT (Internet of Things) 1. Wprowadzenie informacje ogólne Jednym z laboratoriów w nowo powstającym Centrum Badawczym Polskiej Akademii Nauk w Jabłonna ma być laboratorium poświęcone pracom eksperymentalnym dotyczącym monitorowania i podstawowego sterowania (na zasadzie włącz-wyłącz) urządzeń znajdujących się na wyposażeniu współczesnego gospodarstwa domowego (laboratorium poświęcone idei IoT - Internet of Things). Niniejsze laboratorium ma zostać wyposażone w system, który pozwoli na prowadzenie eksperymentów badawczych w następującym zakresie: 1. monitorowania zużycia energii poszczególnych urządzeń gospodarstwa domowego, z możliwością rejestracji profili zużycia energii w różnych trybach pracy tych urządzeń, 2. tworzenia algorytmów oszczędzania i optymalizacji zużycia energii w gospodarstwie domowym z uwzględnieniem swobody doboru do eksperymentu rodzaju, wielkości i wyposażenia gospodarstwa domowego, 3. badanie dostępnych na rynku systemów automatyki domowej służących sterowaniu urządzeń gospodarstwa domowego pod kątem ich oddziaływania na zużycie energii systemów komercyjnych w szczególności badanie i ocena wbudowanych w systemy automatyki algorytmów zarządzania energią, 4. sterowania urządzeniami w powiązaniu z sygnałami kosztowymi (np. taryfy operatorów energii) lub sygnałami zewnętrznymi wysyłanymi przez dostawców energii elektrycznej, 5. optymalizacji wykorzystania energii wytwarzanej z lokalnych źródeł, zwłaszcza odnawialnych, w gospodarstwie domowym z uwzględnieniem charakterystyki źródeł oraz warunków rynkowych wytwarzania energii.

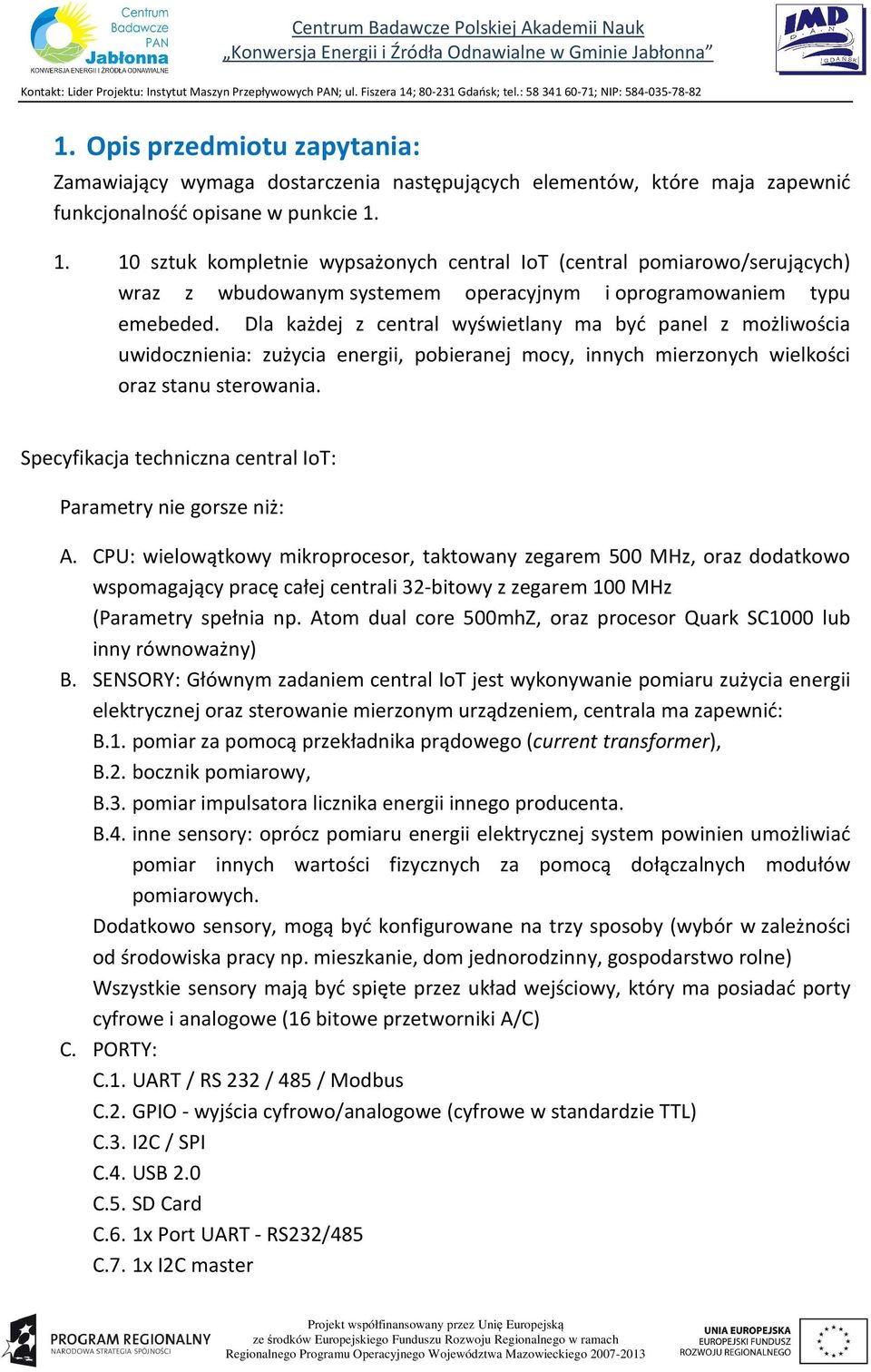

2 1. Opis przedmiotu zapytania: Zamawiający wymaga dostarczenia następujących elementów, które maja zapewnić funkcjonalność opisane w punkcie sztuk kompletnie wypsażonych central IoT (central pomiarowo/serujących) wraz z wbudowanym systemem operacyjnym i oprogramowaniem typu emebeded. Dla każdej z central wyświetlany ma być panel z możliwościa uwidocznienia: zużycia energii, pobieranej mocy, innych mierzonych wielkości oraz stanu sterowania. Specyfikacja techniczna central IoT: Parametry nie gorsze niż: A. CPU: wielowątkowy mikroprocesor, taktowany zegarem 500 MHz, oraz dodatkowo wspomagający pracę całej centrali 32-bitowy z zegarem 100 MHz (Parametry spełnia np. Atom dual core 500mhZ, oraz procesor Quark SC1000 lub inny równoważny) B. SENSORY: Głównym zadaniem central IoT jest wykonywanie pomiaru zużycia energii elektrycznej oraz sterowanie mierzonym urządzeniem, centrala ma zapewnić: B.1. pomiar za pomocą przekładnika prądowego (current transformer), B.2. bocznik pomiarowy, B.3. pomiar impulsatora licznika energii innego producenta. B.4. inne sensory: oprócz pomiaru energii elektrycznej system powinien umożliwiać pomiar innych wartości fizycznych za pomocą dołączalnych modułów pomiarowych. Dodatkowo sensory, mogą być konfigurowane na trzy sposoby (wybór w zależności od środowiska pracy np. mieszkanie, dom jednorodzinny, gospodarstwo rolne) Wszystkie sensory mają być spięte przez układ wejściowy, który ma posiadać porty cyfrowe i analogowe (16 bitowe przetworniki A/C) C. PORTY: C.1. UART / RS 232 / 485 / Modbus C.2. GPIO - wyjścia cyfrowo/analogowe (cyfrowe w standardzie TTL) C.3. I2C / SPI C.4. USB 2.0 C.5. SD Card C.6. 1x Port UART - RS232/485 C.7. 1x I2C master

3 C cyfrowych portów we/wy z możliwością realizacji 12-bitowej modulacji PWM (pulse width modulation) na 6 portach C.9. 6 analogowych portów we/wy (na każdym wejściu dedykowany 12-bitowy przetwornik A/C) C.10. Port mini PCI Express C.11. Wbudowany port Ethernet Wbudowane oprogramowanie w centralach IoT ma zapewnić następujące funkcjonalności: A. Włączenie i wyłączenie zasilania dołączonego urządzenia. B. Pomiar mocy czynnej (dwukierunkowy) z uwzględnieniem mocy pobieranej na potrzeby własne centrali IoT. C. Pomiar zużycia energii (licznik dwukierunkowy) z uwzględnieniem zużycia energii na potrzeby własne centrali IoT. D. Aktywowanie i dezaktywowanie wybranego kanału komunikacji. E. Transmisja danych do kanału komunikacji. F. Odczyt danych z kanału komunikacji. G. Rejestracja pakietów danych do plików, z uwzględnieniem markerów czasowych, zawierających: G.1. dane o poborze mocy i zużyciu energii (profile zużycia) G.2. dane transmitowane poprzez kanały komunikacyjne G.3. polecenia włączenia i wyłączenia zasilania H. Odtwarzanie zapisanych pakietów danych z rejestracji w zadanym takcie czasowym I. Zarządzanie plikami z pakietami zarejestrowanych danych I.1. katalogowanie pakietów I.2. dodawanie lub usuwanie pakietów I.3. transmisja pakietów pomiędzy centralą IoT i serwerem zarządzającym J. Wprowadzanie metryk obsługiwanych urządzeń. K. Obsługa bezpiecznego logowania użytkowników Dodatkowo powyższe funkcjonalności mają posiadać opcję udostępnienia jako webserwisy z możliwością bezpośredniego wykorzystywania do programów eksperymentów. Ponadto wykonawca zobowiąny jest dostarczyć oprogramowanie pozwalające na zdalne zarządzanie centralami IoT. Oprogramowanie dostarczone przez wykonawcę powinno pozwalić na prowadzadzenie następujących działań:

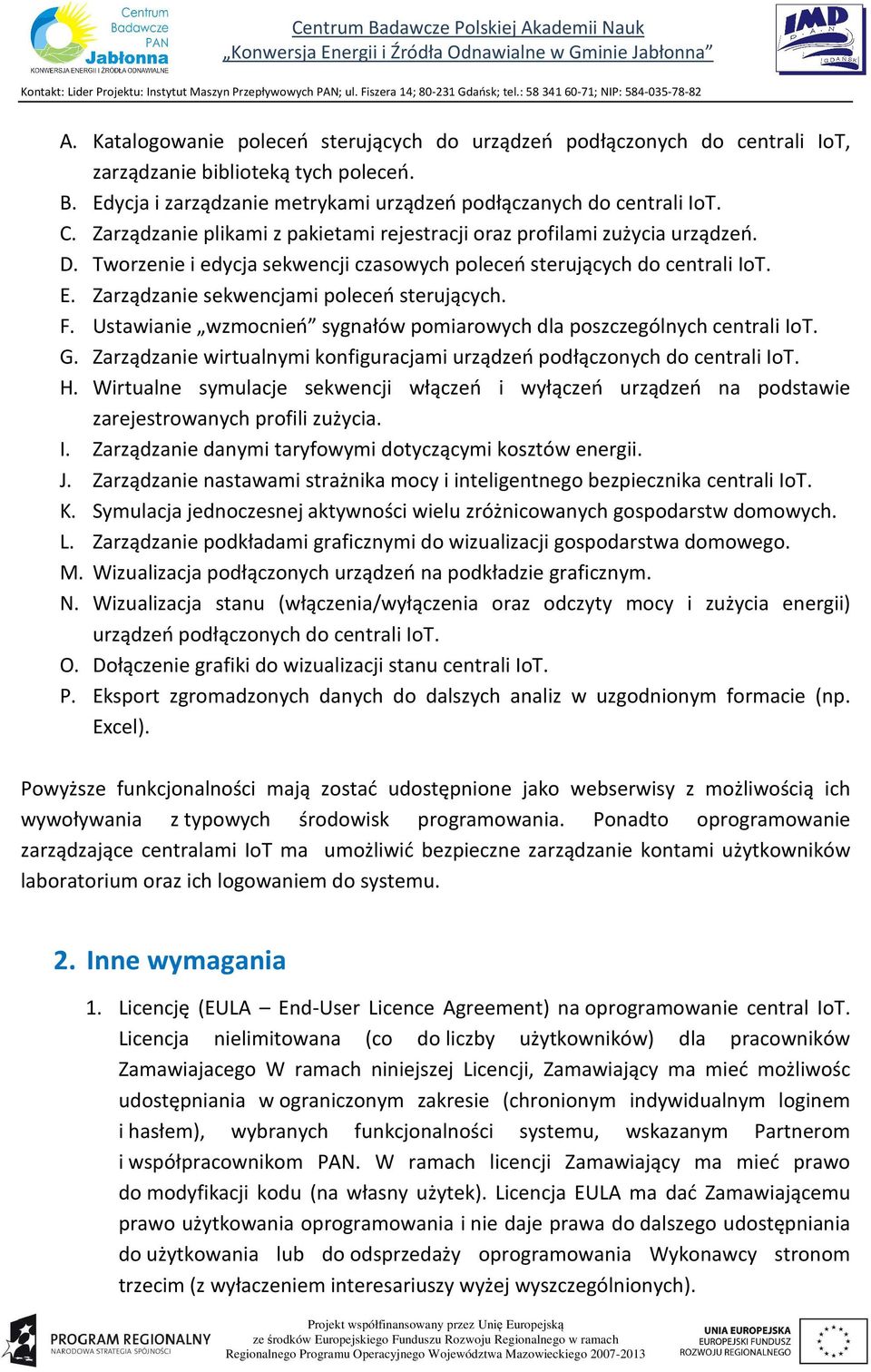

4 A. Katalogowanie poleceń sterujących do urządzeń podłączonych do centrali IoT, zarządzanie biblioteką tych poleceń. B. Edycja i zarządzanie metrykami urządzeń podłączanych do centrali IoT. C. Zarządzanie plikami z pakietami rejestracji oraz profilami zużycia urządzeń. D. Tworzenie i edycja sekwencji czasowych poleceń sterujących do centrali IoT. E. Zarządzanie sekwencjami poleceń sterujących. F. Ustawianie wzmocnień sygnałów pomiarowych dla poszczególnych centrali IoT. G. Zarządzanie wirtualnymi konfiguracjami urządzeń podłączonych do centrali IoT. H. Wirtualne symulacje sekwencji włączeń i wyłączeń urządzeń na podstawie zarejestrowanych profili zużycia. I. Zarządzanie danymi taryfowymi dotyczącymi kosztów energii. J. Zarządzanie nastawami strażnika mocy i inteligentnego bezpiecznika centrali IoT. K. Symulacja jednoczesnej aktywności wielu zróżnicowanych gospodarstw domowych. L. Zarządzanie podkładami graficznymi do wizualizacji gospodarstwa domowego. M. Wizualizacja podłączonych urządzeń na podkładzie graficznym. N. Wizualizacja stanu (włączenia/wyłączenia oraz odczyty mocy i zużycia energii) urządzeń podłączonych do centrali IoT. O. Dołączenie grafiki do wizualizacji stanu centrali IoT. P. Eksport zgromadzonych danych do dalszych analiz w uzgodnionym formacie (np. Excel). Powyższe funkcjonalności mają zostać udostępnione jako webserwisy z możliwością ich wywoływania z typowych środowisk programowania. Ponadto oprogramowanie zarządzające centralami IoT ma umożliwić bezpieczne zarządzanie kontami użytkowników laboratorium oraz ich logowaniem do systemu. 2. Inne wymagania 1. Licencję (EULA End-User Licence Agreement) na oprogramowanie central IoT. Licencja nielimitowana (co do liczby użytkowników) dla pracowników Zamawiajacego W ramach niniejszej Licencji, Zamawiający ma mieć możliwośc udostępniania w ograniczonym zakresie (chronionym indywidualnym loginem i hasłem), wybranych funkcjonalności systemu, wskazanym Partnerom i współpracownikom PAN. W ramach licencji Zamawiający ma mieć prawo do modyfikacji kodu (na własny użytek). Licencja EULA ma dać Zamawiającemu prawo użytkowania oprogramowania i nie daje prawa do dalszego udostępniania do użytkowania lub do odsprzedaży oprogramowania Wykonawcy stronom trzecim (z wyłaczeniem interesariuszy wyżej wyszczególnionych).

5 2. Dokumentację dostarczonego przez Wykonawcę systemu 3. Szkolenie administratorów i użytkowników kluczowych oraz wsparcie w procesie wdrożenia pilotażowego miesięczną gwarancję na naprawę błędów systemu. 5. Wykonawca zobowiąże się do zintegrowania dostarczonych urządzeń z istniejącym w Centrum Badawczym systemem BMS po przez protokół Modbus w trybie slave. Kryterium oceny ofert: - Cena 100% Inne wymagania: - Termin dostawy 30 czerwca 2015 r. - Gwarancja na dostarczony towar powinna być zgodna z warunkami gwarancyjnymi producenta i obejmować okres co najmniej 12 miesięcy od daty odbioru zamówienia.
