W GRUNTACH I-V KATEGORII

Transkrypt

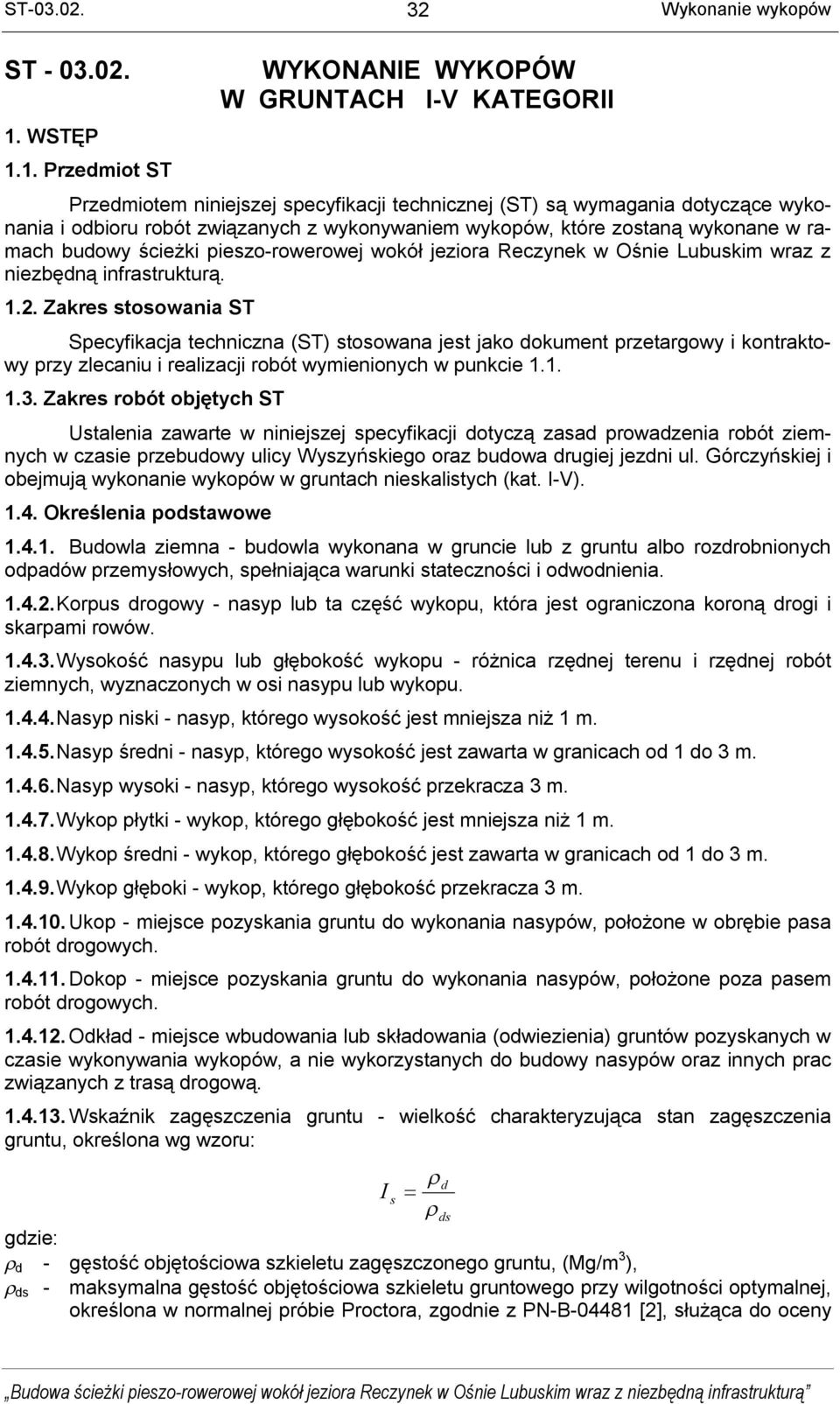

1 32 ST WSTĘP 1.1. Przedmiot ST WYKONANIE WYKOPÓW W GRUNTACH I-V KATEGORII Przedmiotem niniejszej specyfikacji technicznej (ST) są wymagania dotyczące wykonania i odbioru robót związanych z wykonywaniem wykopów, które zostaną wykonane w ramach budowy ścieżki pieszo-rowerowej wokół jeziora Reczynek w Ośnie Lubuskim wraz z niezbędną infrastrukturą Zakres stosowania ST Specyfikacja techniczna (ST) stosowana jest jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych w czasie przebudowy ulicy Wyszyńskiego oraz budowa drugiej jezdni ul. Górczyńskiej i obejmują wykonanie wykopów w gruntach nieskalistych (kat. I-V) Określenia podstawowe Budowla ziemna - budowla wykonana w gruncie lub z gruntu albo rozdrobnionych odpadów przemysłowych, spełniająca warunki stateczności i odwodnienia Korpus drogowy - nasyp lub ta część wykopu, która jest ograniczona koroną drogi i skarpami rowów Wysokość nasypu lub głębokość wykopu - różnica rzędnej terenu i rzędnej robót ziemnych, wyznaczonych w osi nasypu lub wykopu Nasyp niski - nasyp, którego wysokość jest mniejsza niż 1 m Nasyp średni - nasyp, którego wysokość jest zawarta w granicach od 1 do 3 m Nasyp wysoki - nasyp, którego wysokość przekracza 3 m Wykop płytki - wykop, którego głębokość jest mniejsza niż 1 m Wykop średni - wykop, którego głębokość jest zawarta w granicach od 1 do 3 m Wykop głęboki - wykop, którego głębokość przekracza 3 m Ukop - miejsce pozyskania gruntu do wykonania nasypów, położone w obrębie pasa robót drogowych Dokop - miejsce pozyskania gruntu do wykonania nasypów, położone poza pasem robót drogowych Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik zagęszczenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: d I s ds gdzie: d - gęstość objętościowa szkieletu zagęszczonego gruntu, (Mg/m 3 ), ds - maksymalna gęstość objętościowa szkieletu gruntowego przy wilgotności optymalnej, określona w normalnej próbie Proctora, zgodnie z PN-B [2], służąca do oceny

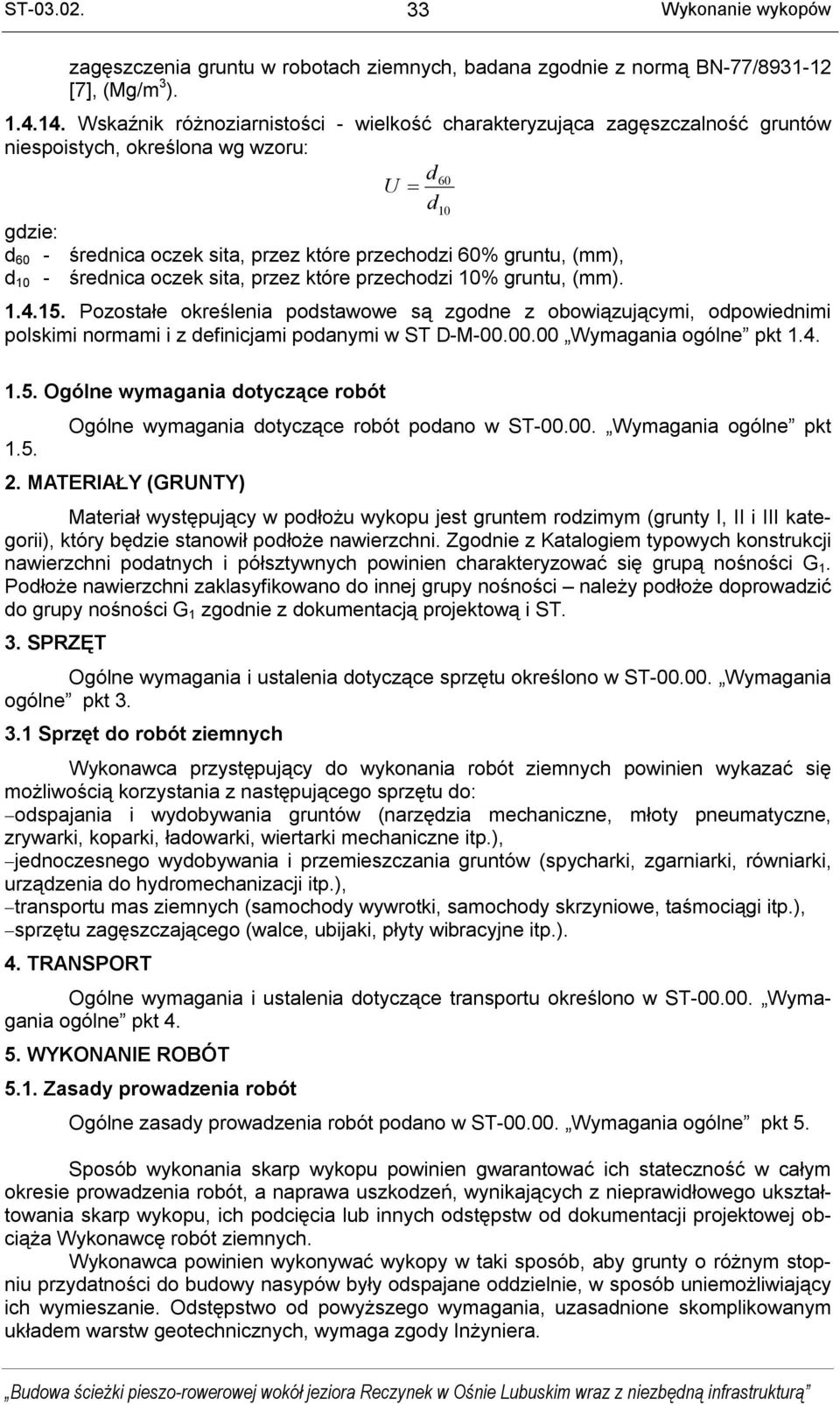

2 33 zagęszczenia gruntu w robotach ziemnych, badana zgodnie z normą BN-77/ [7], (Mg/m 3 ) Wskaźnik różnoziarnistości - wielkość charakteryzująca zagęszczalność gruntów niespoistych, określona wg wzoru: d60 U d10 gdzie: d 60 - średnica oczek sita, przez które przechodzi 60% gruntu, (mm), d 10 - średnica oczek sita, przez które przechodzi 10% gruntu, (mm) Pozostałe określenia podstawowe są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne pkt Ogólne wymagania dotyczące robót 1.5. Ogólne wymagania dotyczące robót podano w ST Wymagania ogólne pkt 2. MATERIAŁY (GRUNTY) Materiał występujący w podłożu wykopu jest gruntem rodzimym (grunty I, II i III kategorii), który będzie stanowił podłoże nawierzchni. Zgodnie z Katalogiem typowych konstrukcji nawierzchni podatnych i półsztywnych powinien charakteryzować się grupą nośności G 1. Podłoże nawierzchni zaklasyfikowano do innej grupy nośności należy podłoże doprowadzić do grupy nośności G 1 zgodnie z dokumentacją projektową i ST. 3. SPRZĘT Ogólne wymagania i ustalenia dotyczące sprzętu określono w ST Wymagania ogólne pkt Sprzęt do robót ziemnych Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się możliwością korzystania z następującego sprzętu do: odspajania i wydobywania gruntów (narzędzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urządzenia do hydromechanizacji itp.), transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.). 4. TRANSPORT Ogólne wymagania i ustalenia dotyczące transportu określono w ST Wymagania ogólne pkt WYKONANIE ROBÓT 5.1. Zasady prowadzenia robót Ogólne zasady prowadzenia robót podano w ST Wymagania ogólne pkt 5. Sposób wykonania skarp wykopu powinien gwarantować ich stateczność w całym okresie prowadzenia robót, a naprawa uszkodzeń, wynikających z nieprawidłowego ukształtowania skarp wykopu, ich podcięcia lub innych odstępstw od dokumentacji projektowej obciąża Wykonawcę robót ziemnych. Wykonawca powinien wykonywać wykopy w taki sposób, aby grunty o różnym stopniu przydatności do budowy nasypów były odspajane oddzielnie, w sposób uniemożliwiający ich wymieszanie. Odstępstwo od powyższego wymagania, uzasadnione skomplikowanym układem warstw geotechnicznych, wymaga zgody Inżyniera.

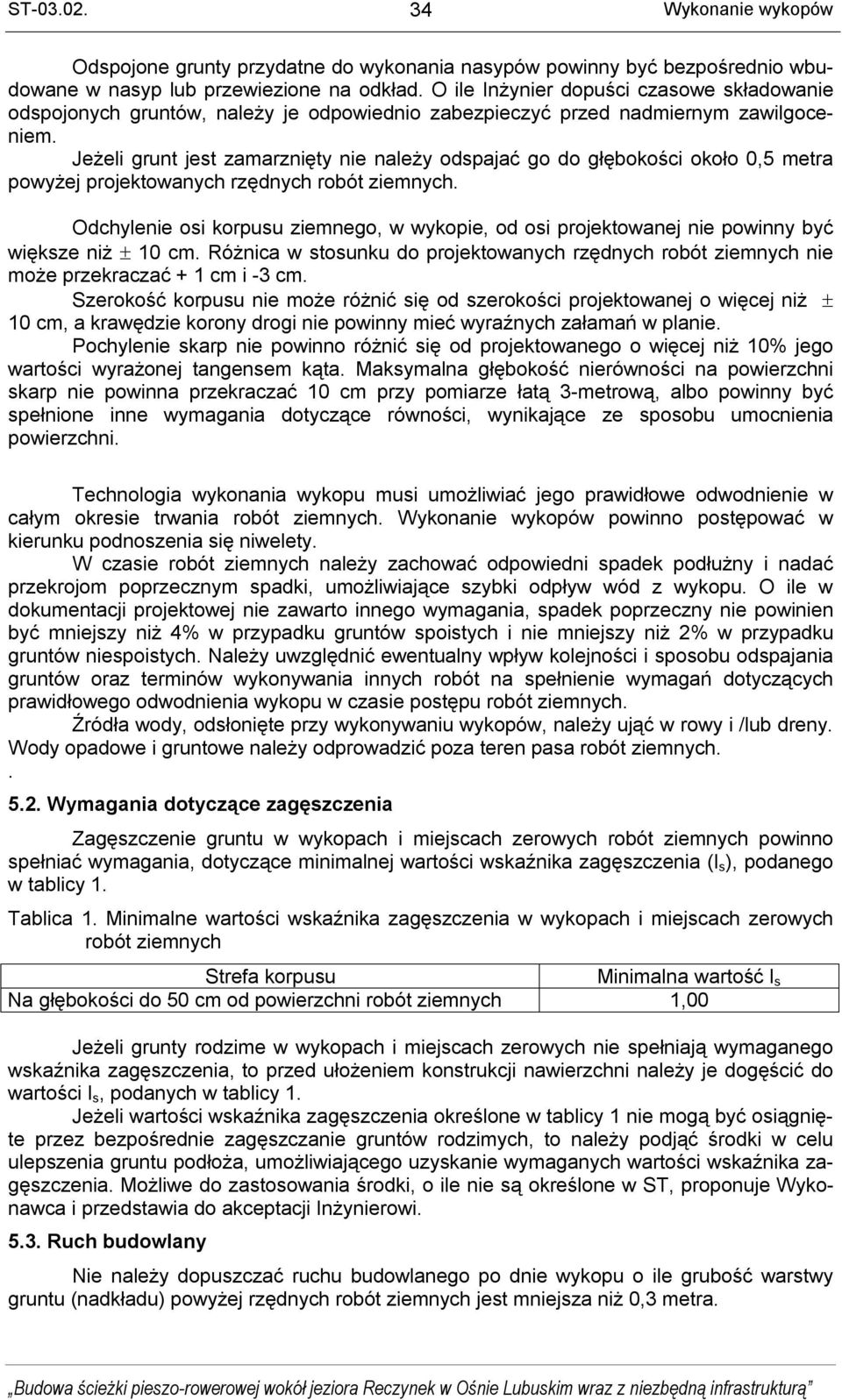

3 34 Odspojone grunty przydatne do wykonania nasypów powinny być bezpośrednio wbudowane w nasyp lub przewiezione na odkład. O ile Inżynier dopuści czasowe składowanie odspojonych gruntów, należy je odpowiednio zabezpieczyć przed nadmiernym zawilgoceniem. Jeżeli grunt jest zamarznięty nie należy odspajać go do głębokości około 0,5 metra powyżej projektowanych rzędnych robót ziemnych. Odchylenie osi korpusu ziemnego, w wykopie, od osi projektowanej nie powinny być większe niż 10 cm. Różnica w stosunku do projektowanych rzędnych robót ziemnych nie może przekraczać + 1 cm i -3 cm. Szerokość korpusu nie może różnić się od szerokości projektowanej o więcej niż 10 cm, a krawędzie korony drogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno różnić się od projektowanego o więcej niż 10% jego wartości wyrażonej tangensem kąta. Maksymalna głębokość nierówności na powierzchni skarp nie powinna przekraczać 10 cm przy pomiarze łatą 3-metrową, albo powinny być spełnione inne wymagania dotyczące równości, wynikające ze sposobu umocnienia powierzchni. Technologia wykonania wykopu musi umożliwiać jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych. powinno postępować w kierunku podnoszenia się niwelety. W czasie robót ziemnych należy zachować odpowiedni spadek podłużny i nadać przekrojom poprzecznym spadki, umożliwiające szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien być mniejszy niż 4% w przypadku gruntów spoistych i nie mniejszy niż 2% w przypadku gruntów niespoistych. Należy uwzględnić ewentualny wpływ kolejności i sposobu odspajania gruntów oraz terminów wykonywania innych robót na spełnienie wymagań dotyczących prawidłowego odwodnienia wykopu w czasie postępu robót ziemnych. Źródła wody, odsłonięte przy wykonywaniu wykopów, należy ująć w rowy i /lub dreny. Wody opadowe i gruntowe należy odprowadzić poza teren pasa robót ziemnych Wymagania dotyczące zagęszczenia Zagęszczenie gruntu w wykopach i miejscach zerowych robót ziemnych powinno spełniać wymagania, dotyczące minimalnej wartości wskaźnika zagęszczenia (I s ), podanego w tablicy 1. Tablica 1. Minimalne wartości wskaźnika zagęszczenia w wykopach i miejscach zerowych robót ziemnych Strefa korpusu Minimalna wartość I s Na głębokości do 50 cm od powierzchni robót ziemnych 1,00 Jeżeli grunty rodzime w wykopach i miejscach zerowych nie spełniają wymaganego wskaźnika zagęszczenia, to przed ułożeniem konstrukcji nawierzchni należy je dogęścić do wartości I s, podanych w tablicy 1. Jeżeli wartości wskaźnika zagęszczenia określone w tablicy 1 nie mogą być osiągnięte przez bezpośrednie zagęszczanie gruntów rodzimych, to należy podjąć środki w celu ulepszenia gruntu podłoża, umożliwiającego uzyskanie wymaganych wartości wskaźnika zagęszczenia. Możliwe do zastosowania środki, o ile nie są określone w ST, proponuje Wykonawca i przedstawia do akceptacji Inżynierowi Ruch budowlany Nie należy dopuszczać ruchu budowlanego po dnie wykopu o ile grubość warstwy gruntu (nadkładu) powyżej rzędnych robót ziemnych jest mniejsza niż 0,3 metra.

4 35 Z chwilą przystąpienia do ostatecznego profilowania dna wykopu dopuszcza się po nim jedynie ruch maszyn wykonujących tę czynność budowlaną. Może odbywać się jedynie sporadyczny ruch pojazdów, które nie spowodują uszkodzeń powierzchni korpusu. Naprawa uszkodzeń powierzchni robót ziemnych, wynikających z niedotrzymania podanych powyżej warunków obciąża Wykonawcę robót ziemnych. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST Wymagania ogólne pkt Kontrola wykonania wykopów Sprawdzenie wykonania wykopów polega na kontrolowaniu zgodności z wymaganiami określonymi w niniejszej specyfikacji oraz w dokumentacji projektowej i ST. W czasie kontroli szczególną uwagę należy zwrócić na: a) odspajanie gruntów w sposób nie pogarszający ich właściwości, b) zapewnienie stateczności skarp, c) odwodnienie wykopów w czasie wykonywania robót i po ich zakończeniu, d) dokładność wykonania wykopów (usytuowanie i wykończenie), e) zagęszczenie górnej strefy korpusu w wykopie według wymagań określonych w punkcie Badania do odbioru korpusu ziemnego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów do odbioru korpusu ziemnego podaje tablica 2. Tablica 2. Częstotliwość oraz zakres badań i pomiarów wykonanych robót ziemnych Lp. Badana cecha Minimalna częstotliwość badań i pomiarów 1 Pomiar szerokości korpusu ziemnego Pomiar taśmą, szablonem, łatą o długości 3 m i 2 Pomiar szerokości dna rowów poziomicą lub niwelatorem, w odstępach co 3 Pomiar rzędnych powierzchni korpusu ziemnego 200 m na prostych, w punktach głównych łuku, co 100 m 4 Pomiar pochylenia skarp na łukach o R 100 m co 50 m na łukach o R 5 Pomiar równości powierzchni korpusu 100 m 6 Pomiar równości skarp oraz w miejscach, które budzą wątpliwości 7 Pomiar spadku podłużnego Pomiar niwelatorem rzędnych w odstępach co 200 m oraz w punktach wątpliwych powierzchni korpusu lub dna rowu 8 Badanie zagęszczenia gruntu Wskaźnik zagęszczenia określać dla każdej ułożonej warstwy lecz nie rzadziej niż raz na każde 500 m 3 nasypu Szerokość korpusu ziemnego Szerokość korpusu ziemnego nie może różnić się od szerokości projektowanej o więcej niż 10 cm Szerokość dna rowów 5 cm. Szerokość dna rowów nie może różnić się od szerokości projektowanej o więcej niż Rzędne korony korpusu ziemnego Rzędne korony korpusu ziemnego nie mogą różnić się od rzędnych projektowanych o więcej niż -3 cm lub +1 cm Pochylenie skarp

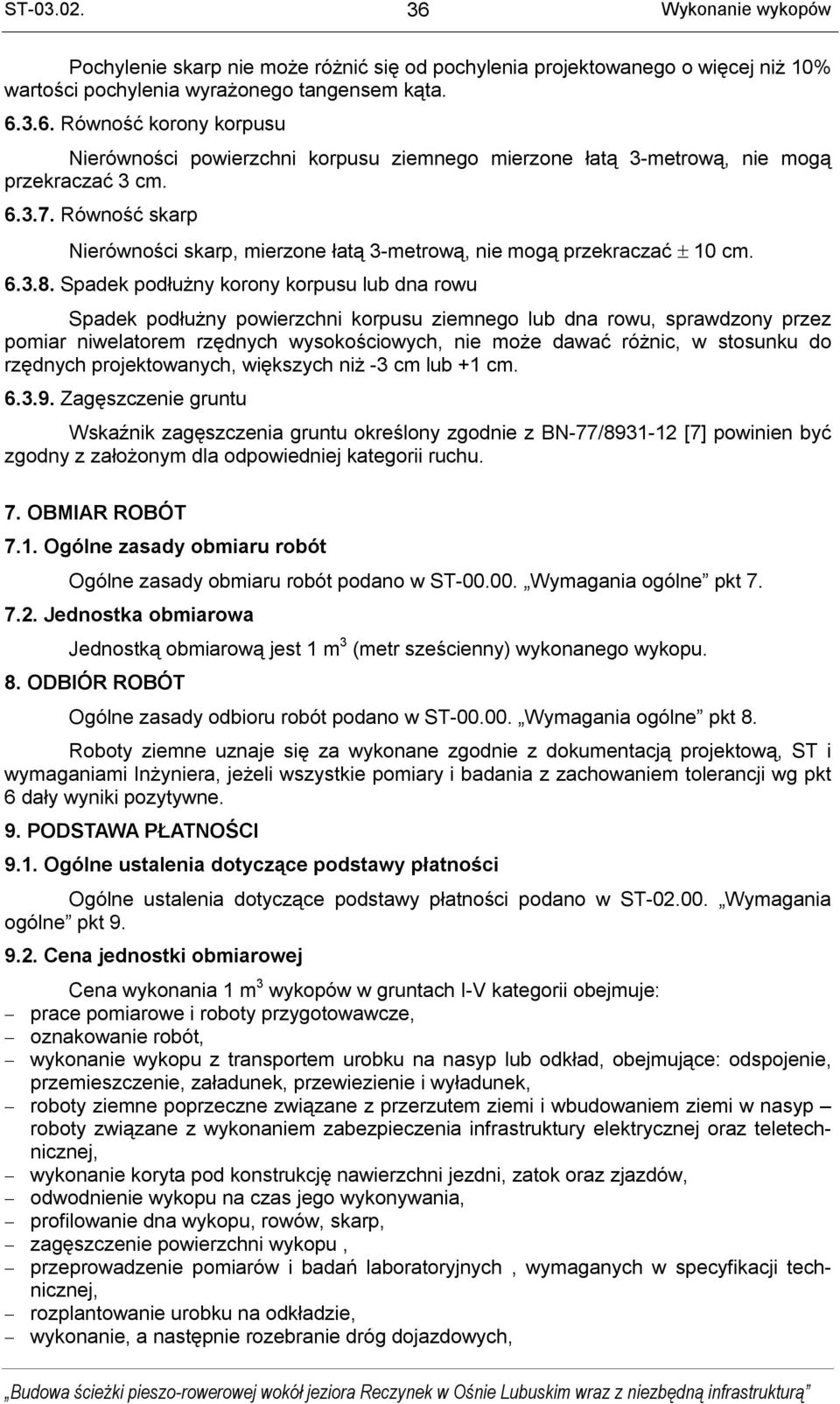

5 36 Pochylenie skarp nie może różnić się od pochylenia projektowanego o więcej niż 10% wartości pochylenia wyrażonego tangensem kąta Równość korony korpusu Nierówności powierzchni korpusu ziemnego mierzone łatą 3-metrową, nie mogą przekraczać 3 cm Równość skarp Nierówności skarp, mierzone łatą 3-metrową, nie mogą przekraczać 10 cm Spadek podłużny korony korpusu lub dna rowu Spadek podłużny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar niwelatorem rzędnych wysokościowych, nie może dawać różnic, w stosunku do rzędnych projektowanych, większych niż -3 cm lub +1 cm Zagęszczenie gruntu Wskaźnik zagęszczenia gruntu określony zgodnie z BN-77/ [7] powinien być zgodny z założonym dla odpowiedniej kategorii ruchu. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST Wymagania ogólne pkt Jednostka obmiarowa Jednostką obmiarową jest 1 m 3 (metr sześcienny) wykonanego wykopu. 8. ODBIÓR ROBÓT Ogólne zasady odbioru robót podano w ST Wymagania ogólne pkt 8. Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, ST i wymaganiami Inżyniera, jeżeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstawy płatności Ogólne ustalenia dotyczące podstawy płatności podano w ST Wymagania ogólne pkt Cena jednostki obmiarowej Cena wykonania 1 m 3 wykopów w gruntach I-V kategorii obejmuje: prace pomiarowe i roboty przygotowawcze, oznakowanie robót, wykonanie wykopu z transportem urobku na nasyp lub odkład, obejmujące: odspojenie, przemieszczenie, załadunek, przewiezienie i wyładunek, roboty ziemne poprzeczne związane z przerzutem ziemi i wbudowaniem ziemi w nasyp roboty związane z wykonaniem zabezpieczenia infrastruktury elektrycznej oraz teletechnicznej, wykonanie koryta pod konstrukcję nawierzchni jezdni, zatok oraz zjazdów, odwodnienie wykopu na czas jego wykonywania, profilowanie dna wykopu, rowów, skarp, zagęszczenie powierzchni wykopu, przeprowadzenie pomiarów i badań laboratoryjnych, wymaganych w specyfikacji technicznej, rozplantowanie urobku na odkładzie, wykonanie, a następnie rozebranie dróg dojazdowych,

6 37 rekultywację terenu. 10. PRZEPISY ZWIĄZANE Normy 1. PN-B Grunty budowlane. Określenia. Symbole. Podział i opis gruntów 2. PN-B Grunty budowlane. Badania próbek gruntów 3. PN-B Grunty budowlane. Oznaczanie kapilarności biernej 4. PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania 5. PN-B Roboty ziemne budowlane. Wymagania w zakresie wykonywania i badania przy odbiorze. 6. BN-64/ Drogi samochodowe. Oznaczenie wskaźnika piaskowego 7. BN-64/ Drogi samochodowe. Oznaczenie modułu odkształcenia nawierzchni podatnych i podłoża przez obciążenie płytą 8. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu Inne dokumenty Wykonanie i odbiór robót ziemnych dla dróg szybkiego ruchu, IBDiM, Warszawa Instrukcja badań podłoża gruntowego budowli drogowych i mostowych, GDDP, Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoża gruntowego w budownictwie drogowym, IBDiM, Warszawa 2002.
