1 SZCZEGÓŁOWA SPECYFIKACJA TECHNICZNA D WYKONANIE WYKOPÓW 1. WSTĘP 1.1. Przedmiot Specyfikacji Technicznej (ST) Przedmiotem niniejszej Szczegółowej Specyfikacji Technicznej (SST) są wymagania dotyczące wykonania i odbioru wykopów w ramach zadania związanego z przebudową drogi powiatowej Nr 1915R Pstrągowa-Nowa Wieś km wraz z poprawą bezpieczeństwa pieszych i pojazdów w m.pstrągowa Zakres stosowania ST Szczegółowa Specyfikacja Techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Ustalenia zawarte w niniejszej specyfikacji dotyczą zasad prowadzenia robót ziemnych w czasie remontu mostu i obejmują: wykonanie wykopów i przekopów pod elementy odwodnienia z odwozem gruntu i na odkład (kat. I-V), wykonanie wykopów jamistych z odwozem gruntu i na odkład w gruncie kat I-V wykonanie robót poprzecznych z wbudowaniem gruntu uzyskanego z wykopu, Ilość i zakres robót wg części przedmiarowej. Grunt z wykopu przewidziany do odwozu nie nadający się do wbudowania Wykonawca zagospodaruje we własnym zakresie Określenie podstawowe Określenia podane w niniejszej ST są zgodne z obowiązującymi odpowiednimi polskimi normami i z definicjami podanymi w ST D-M Wymagania ogólne, pkt Wykop płytki - wykop, którego głębokość jest mniejsza niŝ 1 m Wykop średni - wykop, którego głębokość jest zawarta w granicach od 1 do 3 m Wykop głęboki - wykop, którego głębokość przekracza 3 m Odkład - miejsce wbudowania lub składowania (odwiezienia) gruntów pozyskanych w czasie wykonywania wykopów, a nie wykorzystanych do budowy nasypów oraz innych prac związanych z trasą drogową Wskaźnik odkształcenia gruntu - wielkość charakteryzująca stan zagęszczenia gruntu, określona wg wzoru: I o = E 2 / E 1 E1 - moduł odkształcenia gruntu oznaczony w pierwszym obciąŝeniu badanej warstwy zgodnie z PN-S-02205:1998, E2 - moduł odkształcenia gruntu oznaczony w powtórnym obciąŝeniu badanej warstwy zgodnie z PN-S-02205: Pozostałe określenia są zgodne z obowiązującymi, odpowiednimi polskimi normami i z definicjami podanych w STWiORB D-M Ogólne wymagania dotyczące robót Ogólne wymagania dotyczące robót podano w ST D-M Wymagania ogólne, pkt 1.5. Wykonawca jest odpowiedzialny za jakość wykonanych Robót oraz za ich zgodność z Dokumentacją Projektową, STWiORB oraz z poleceniami Inspektora nadzoru. Przed przystąpieniem do wykonania robót ziemnych naleŝy

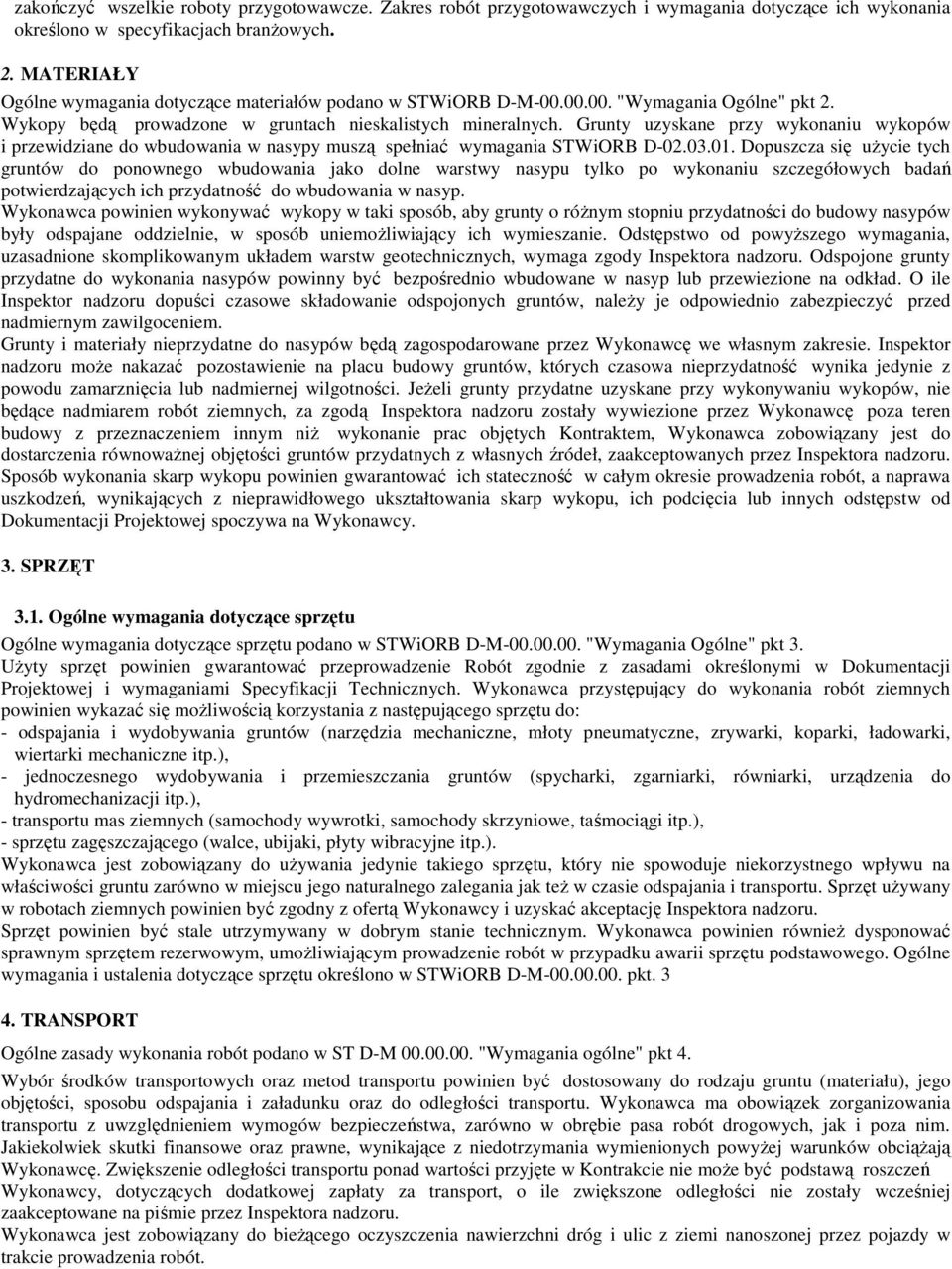

2 zakończyć wszelkie roboty przygotowawcze. Zakres robót przygotowawczych i wymagania dotyczące ich wykonania określono w specyfikacjach branŝowych. 2. MATERIAŁY Ogólne wymagania dotyczące materiałów podano w STWiORB D-M "Wymagania Ogólne" pkt 2. Wykopy będą prowadzone w gruntach nieskalistych mineralnych. Grunty uzyskane przy wykonaniu wykopów i przewidziane do wbudowania w nasypy muszą spełniać wymagania STWiORB D Dopuszcza się uŝycie tych gruntów do ponownego wbudowania jako dolne warstwy nasypu tylko po wykonaniu szczegółowych badań potwierdzających ich przydatność do wbudowania w nasyp. Wykonawca powinien wykonywać wykopy w taki sposób, aby grunty o róŝnym stopniu przydatności do budowy nasypów były odspajane oddzielnie, w sposób uniemoŝliwiający ich wymieszanie. Odstępstwo od powyŝszego wymagania, uzasadnione skomplikowanym układem warstw geotechnicznych, wymaga zgody Inspektora nadzoru. Odspojone grunty przydatne do wykonania nasypów powinny być bezpośrednio wbudowane w nasyp lub przewiezione na odkład. O ile Inspektor nadzoru dopuści czasowe składowanie odspojonych gruntów, naleŝy je odpowiednio zabezpieczyć przed nadmiernym zawilgoceniem. Grunty i materiały nieprzydatne do nasypów będą zagospodarowane przez Wykonawcę we własnym zakresie. Inspektor nadzoru moŝe nakazać pozostawienie na placu budowy gruntów, których czasowa nieprzydatność wynika jedynie z powodu zamarznięcia lub nadmiernej wilgotności. JeŜeli grunty przydatne uzyskane przy wykonywaniu wykopów, nie będące nadmiarem robót ziemnych, za zgodą Inspektora nadzoru zostały wywiezione przez Wykonawcę poza teren budowy z przeznaczeniem innym niŝ wykonanie prac objętych Kontraktem, Wykonawca zobowiązany jest do dostarczenia równowaŝnej objętości gruntów przydatnych z własnych źródeł, zaakceptowanych przez Inspektora nadzoru. Sposób wykonania skarp wykopu powinien gwarantować ich stateczność w całym okresie prowadzenia robót, a naprawa uszkodzeń, wynikających z nieprawidłowego ukształtowania skarp wykopu, ich podcięcia lub innych odstępstw od Dokumentacji Projektowej spoczywa na Wykonawcy. 3. SPRZĘT 3.1. Ogólne wymagania dotyczące sprzętu Ogólne wymagania dotyczące sprzętu podano w STWiORB D-M "Wymagania Ogólne" pkt 3. UŜyty sprzęt powinien gwarantować przeprowadzenie Robót zgodnie z zasadami określonymi w Dokumentacji Projektowej i wymaganiami Specyfikacji Technicznych. Wykonawca przystępujący do wykonania robót ziemnych powinien wykazać się moŝliwością korzystania z następującego sprzętu do: - odspajania i wydobywania gruntów (narzędzia mechaniczne, młoty pneumatyczne, zrywarki, koparki, ładowarki, wiertarki mechaniczne itp.), - jednoczesnego wydobywania i przemieszczania gruntów (spycharki, zgarniarki, równiarki, urządzenia do hydromechanizacji itp.), - transportu mas ziemnych (samochody wywrotki, samochody skrzyniowe, taśmociągi itp.), - sprzętu zagęszczającego (walce, ubijaki, płyty wibracyjne itp.). Wykonawca jest zobowiązany do uŝywania jedynie takiego sprzętu, który nie spowoduje niekorzystnego wpływu na właściwości gruntu zarówno w miejscu jego naturalnego zalegania jak teŝ w czasie odspajania i transportu. Sprzęt uŝywany w robotach ziemnych powinien być zgodny z ofertą Wykonawcy i uzyskać akceptację Inspektora nadzoru. Sprzęt powinien być stale utrzymywany w dobrym stanie technicznym. Wykonawca powinien równieŝ dysponować sprawnym sprzętem rezerwowym, umoŝliwiającym prowadzenie robót w przypadku awarii sprzętu podstawowego. Ogólne wymagania i ustalenia dotyczące sprzętu określono w STWiORB D-M pkt TRANSPORT Ogólne zasady wykonania robót podano w ST D-M "Wymagania ogólne" pkt 4. Wybór środków transportowych oraz metod transportu powinien być dostosowany do rodzaju gruntu (materiału), jego objętości, sposobu odspajania i załadunku oraz do odległości transportu. Wykonawca ma obowiązek zorganizowania transportu z uwzględnieniem wymogów bezpieczeństwa, zarówno w obrębie pasa robót drogowych, jak i poza nim. Jakiekolwiek skutki finansowe oraz prawne, wynikające z niedotrzymania wymienionych powyŝej warunków obciąŝają Wykonawcę. Zwiększenie odległości transportu ponad wartości przyjęte w Kontrakcie nie moŝe być podstawą roszczeń Wykonawcy, dotyczących dodatkowej zapłaty za transport, o ile zwiększone odległości nie zostały wcześniej zaakceptowane na piśmie przez Inspektora nadzoru. Wykonawca jest zobowiązany do bieŝącego oczyszczenia nawierzchni dróg i ulic z ziemi nanoszonej przez pojazdy w trakcie prowadzenia robót.

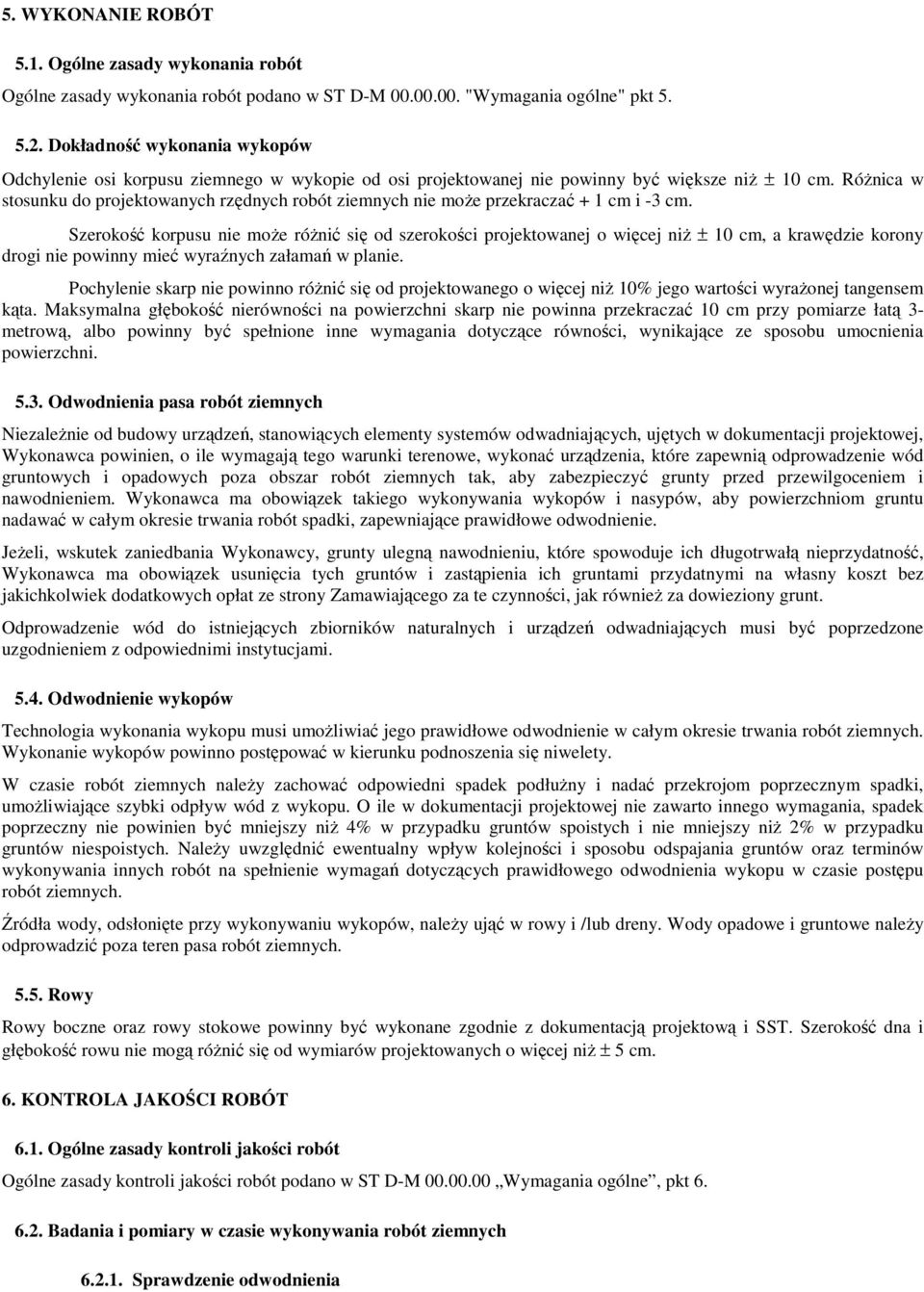

3 5. WYKONANIE ROBÓT 5.1. Ogólne zasady wykonania robót Ogólne zasady wykonania robót podano w ST D-M "Wymagania ogólne" pkt Dokładność wykonania wykopów Odchylenie osi korpusu ziemnego w wykopie od osi projektowanej nie powinny być większe niŝ ± 10 cm. RóŜnica w stosunku do projektowanych rzędnych robót ziemnych nie moŝe przekraczać + 1 cm i -3 cm. Szerokość korpusu nie moŝe róŝnić się od szerokości projektowanej o więcej niŝ ± 10 cm, a krawędzie korony drogi nie powinny mieć wyraźnych załamań w planie. Pochylenie skarp nie powinno róŝnić się od projektowanego o więcej niŝ 10% jego wartości wyraŝonej tangensem kąta. Maksymalna głębokość nierówności na powierzchni skarp nie powinna przekraczać 10 cm przy pomiarze łatą 3- metrową, albo powinny być spełnione inne wymagania dotyczące równości, wynikające ze sposobu umocnienia powierzchni Odwodnienia pasa robót ziemnych NiezaleŜnie od budowy urządzeń, stanowiących elementy systemów odwadniających, ujętych w dokumentacji projektowej, Wykonawca powinien, o ile wymagają tego warunki terenowe, wykonać urządzenia, które zapewnią odprowadzenie wód gruntowych i opadowych poza obszar robót ziemnych tak, aby zabezpieczyć grunty przed przewilgoceniem i nawodnieniem. Wykonawca ma obowiązek takiego wykonywania wykopów i nasypów, aby powierzchniom gruntu nadawać w całym okresie trwania robót spadki, zapewniające prawidłowe odwodnienie. JeŜeli, wskutek zaniedbania Wykonawcy, grunty ulegną nawodnieniu, które spowoduje ich długotrwałą nieprzydatność, Wykonawca ma obowiązek usunięcia tych gruntów i zastąpienia ich gruntami przydatnymi na własny koszt bez jakichkolwiek dodatkowych opłat ze strony Zamawiającego za te czynności, jak równieŝ za dowieziony grunt. Odprowadzenie wód do istniejących zbiorników naturalnych i urządzeń odwadniających musi być poprzedzone uzgodnieniem z odpowiednimi instytucjami Odwodnienie wykopów Technologia wykonania wykopu musi umoŝliwiać jego prawidłowe odwodnienie w całym okresie trwania robót ziemnych. Wykonanie wykopów powinno postępować w kierunku podnoszenia się niwelety. W czasie robót ziemnych naleŝy zachować odpowiedni spadek podłuŝny i nadać przekrojom poprzecznym spadki, umoŝliwiające szybki odpływ wód z wykopu. O ile w dokumentacji projektowej nie zawarto innego wymagania, spadek poprzeczny nie powinien być mniejszy niŝ 4% w przypadku gruntów spoistych i nie mniejszy niŝ 2% w przypadku gruntów niespoistych. NaleŜy uwzględnić ewentualny wpływ kolejności i sposobu odspajania gruntów oraz terminów wykonywania innych robót na spełnienie wymagań dotyczących prawidłowego odwodnienia wykopu w czasie postępu robót ziemnych. Źródła wody, odsłonięte przy wykonywaniu wykopów, naleŝy ująć w rowy i /lub dreny. Wody opadowe i gruntowe naleŝy odprowadzić poza teren pasa robót ziemnych Rowy Rowy boczne oraz rowy stokowe powinny być wykonane zgodnie z dokumentacją projektową i SST. Szerokość dna i głębokość rowu nie mogą róŝnić się od wymiarów projektowanych o więcej niŝ ± 5 cm. 6. KONTROLA JAKOŚCI ROBÓT 6.1. Ogólne zasady kontroli jakości robót Ogólne zasady kontroli jakości robót podano w ST D-M Wymagania ogólne, pkt Badania i pomiary w czasie wykonywania robót ziemnych Sprawdzenie odwodnienia

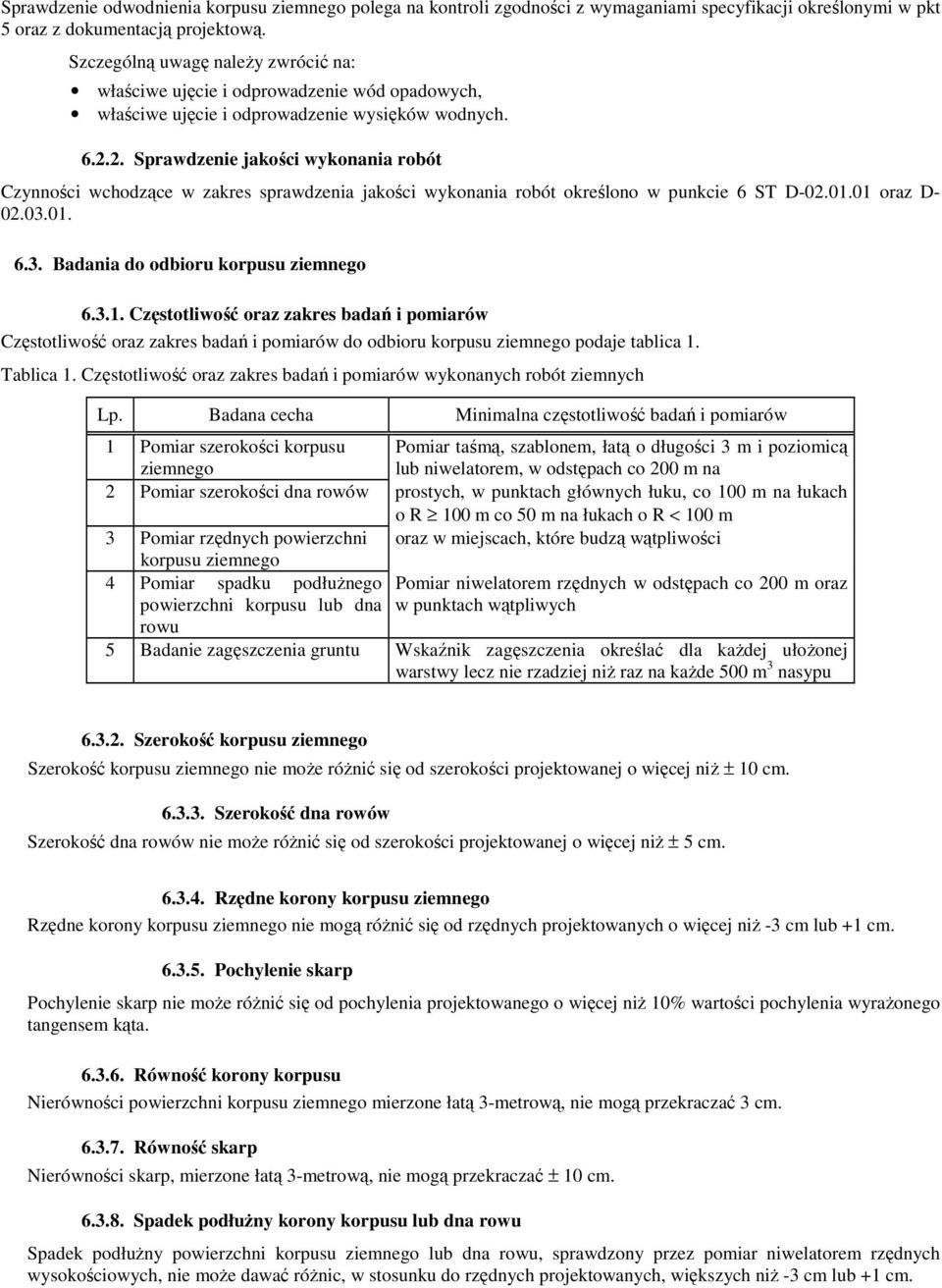

4 Sprawdzenie odwodnienia korpusu ziemnego polega na kontroli zgodności z wymaganiami specyfikacji określonymi w pkt 5 oraz z dokumentacją projektową. Szczególną uwagę naleŝy zwrócić na: właściwe ujęcie i odprowadzenie wód opadowych, właściwe ujęcie i odprowadzenie wysięków wodnych Sprawdzenie jakości wykonania robót Czynności wchodzące w zakres sprawdzenia jakości wykonania robót określono w punkcie 6 ST D oraz D Badania do odbioru korpusu ziemnego Częstotliwość oraz zakres badań i pomiarów Częstotliwość oraz zakres badań i pomiarów do odbioru korpusu ziemnego podaje tablica 1. Tablica 1. Częstotliwość oraz zakres badań i pomiarów wykonanych robót ziemnych Lp. Badana cecha Minimalna częstotliwość badań i pomiarów 1 Pomiar szerokości korpusu ziemnego Pomiar taśmą, szablonem, łatą o długości 3 m i poziomicą lub niwelatorem, w odstępach co 200 m na 2 Pomiar szerokości dna rowów prostych, w punktach głównych łuku, co 100 m na łukach o R 100 m co 50 m na łukach o R < 100 m 3 Pomiar rzędnych powierzchni oraz w miejscach, które budzą wątpliwości korpusu ziemnego 4 Pomiar spadku podłuŝnego Pomiar niwelatorem rzędnych w odstępach co 200 m oraz powierzchni korpusu lub dna w punktach wątpliwych rowu 5 Badanie zagęszczenia gruntu Wskaźnik zagęszczenia określać dla kaŝdej ułoŝonej warstwy lecz nie rzadziej niŝ raz na kaŝde 500 m 3 nasypu Szerokość korpusu ziemnego Szerokość korpusu ziemnego nie moŝe róŝnić się od szerokości projektowanej o więcej niŝ ± 10 cm Szerokość dna rowów Szerokość dna rowów nie moŝe róŝnić się od szerokości projektowanej o więcej niŝ ± 5 cm Rzędne korony korpusu ziemnego Rzędne korony korpusu ziemnego nie mogą róŝnić się od rzędnych projektowanych o więcej niŝ -3 cm lub +1 cm Pochylenie skarp Pochylenie skarp nie moŝe róŝnić się od pochylenia projektowanego o więcej niŝ 10% wartości pochylenia wyraŝonego tangensem kąta Równość korony korpusu Nierówności powierzchni korpusu ziemnego mierzone łatą 3-metrową, nie mogą przekraczać 3 cm Równość skarp Nierówności skarp, mierzone łatą 3-metrową, nie mogą przekraczać ± 10 cm Spadek podłuŝny korony korpusu lub dna rowu Spadek podłuŝny powierzchni korpusu ziemnego lub dna rowu, sprawdzony przez pomiar niwelatorem rzędnych wysokościowych, nie moŝe dawać róŝnic, w stosunku do rzędnych projektowanych, większych niŝ -3 cm lub +1 cm.

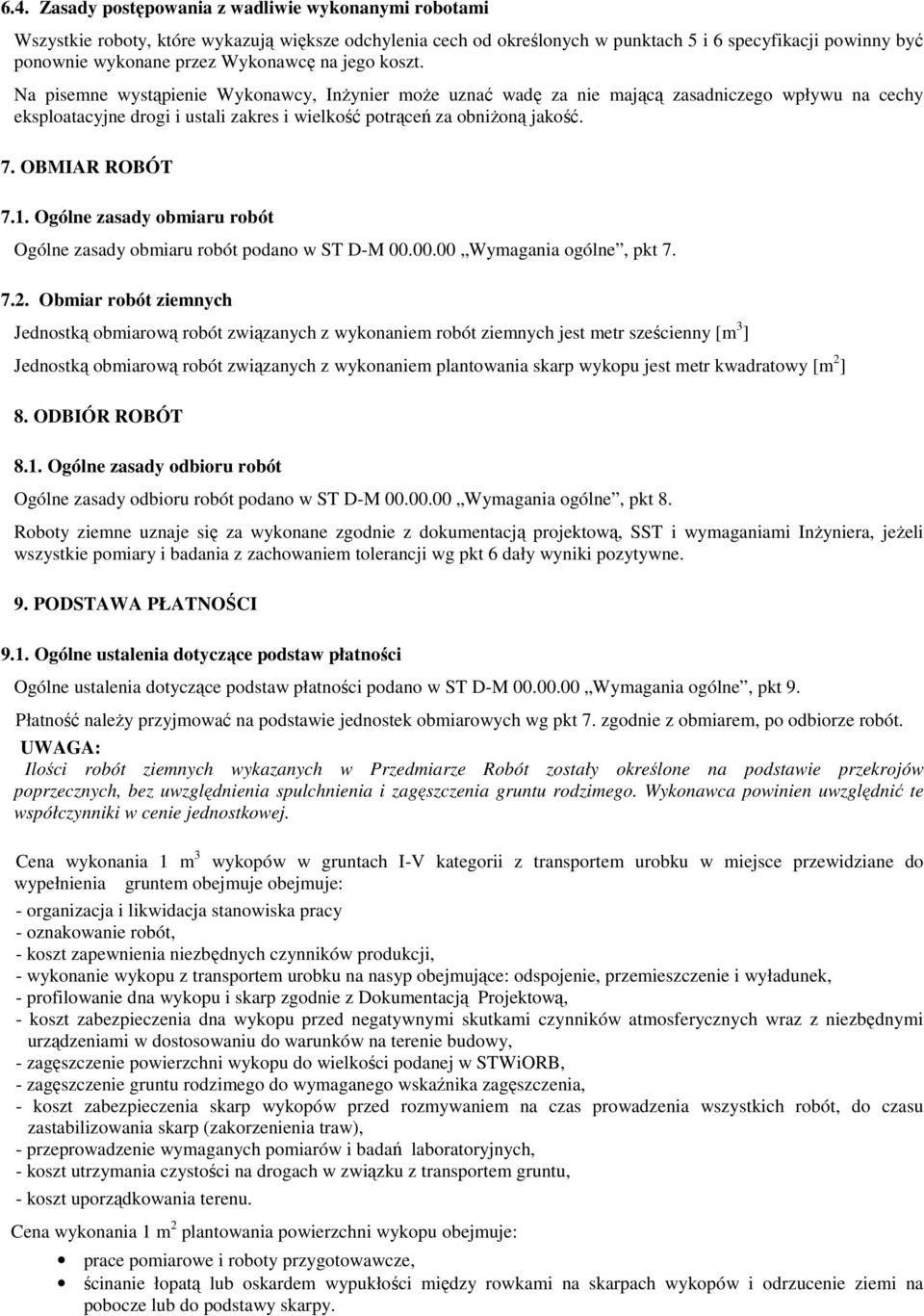

5 6.4. Zasady postępowania z wadliwie wykonanymi robotami Wszystkie roboty, które wykazują większe odchylenia cech od określonych w punktach 5 i 6 specyfikacji powinny być ponownie wykonane przez Wykonawcę na jego koszt. Na pisemne wystąpienie Wykonawcy, InŜynier moŝe uznać wadę za nie mającą zasadniczego wpływu na cechy eksploatacyjne drogi i ustali zakres i wielkość potrąceń za obniŝoną jakość. 7. OBMIAR ROBÓT 7.1. Ogólne zasady obmiaru robót Ogólne zasady obmiaru robót podano w ST D-M Wymagania ogólne, pkt Obmiar robót ziemnych Jednostką obmiarową robót związanych z wykonaniem robót ziemnych jest metr sześcienny [m 3 ] Jednostką obmiarową robót związanych z wykonaniem plantowania skarp wykopu jest metr kwadratowy [m 2 ] 8. ODBIÓR ROBÓT 8.1. Ogólne zasady odbioru robót Ogólne zasady odbioru robót podano w ST D-M Wymagania ogólne, pkt 8. Roboty ziemne uznaje się za wykonane zgodnie z dokumentacją projektową, SST i wymaganiami InŜyniera, jeŝeli wszystkie pomiary i badania z zachowaniem tolerancji wg pkt 6 dały wyniki pozytywne. 9. PODSTAWA PŁATNOŚCI 9.1. Ogólne ustalenia dotyczące podstaw płatności Ogólne ustalenia dotyczące podstaw płatności podano w ST D-M Wymagania ogólne, pkt 9. Płatność naleŝy przyjmować na podstawie jednostek obmiarowych wg pkt 7. zgodnie z obmiarem, po odbiorze robót. UWAGA: Ilości robót ziemnych wykazanych w Przedmiarze Robót zostały określone na podstawie przekrojów poprzecznych, bez uwzględnienia spulchnienia i zagęszczenia gruntu rodzimego. Wykonawca powinien uwzględnić te współczynniki w cenie jednostkowej. Cena wykonania 1 m 3 wykopów w gruntach I-V kategorii z transportem urobku w miejsce przewidziane do wypełnienia gruntem obejmuje obejmuje: - organizacja i likwidacja stanowiska pracy - oznakowanie robót, - koszt zapewnienia niezbędnych czynników produkcji, - wykonanie wykopu z transportem urobku na nasyp obejmujące: odspojenie, przemieszczenie i wyładunek, - profilowanie dna wykopu i skarp zgodnie z Dokumentacją Projektową, - koszt zabezpieczenia dna wykopu przed negatywnymi skutkami czynników atmosferycznych wraz z niezbędnymi urządzeniami w dostosowaniu do warunków na terenie budowy, - zagęszczenie powierzchni wykopu do wielkości podanej w STWiORB, - zagęszczenie gruntu rodzimego do wymaganego wskaźnika zagęszczenia, - koszt zabezpieczenia skarp wykopów przed rozmywaniem na czas prowadzenia wszystkich robót, do czasu zastabilizowania skarp (zakorzenienia traw), - przeprowadzenie wymaganych pomiarów i badań laboratoryjnych, - koszt utrzymania czystości na drogach w związku z transportem gruntu, - koszt uporządkowania terenu. Cena wykonania 1 m 2 plantowania powierzchni wykopu obejmuje: prace pomiarowe i roboty przygotowawcze, ścinanie łopatą lub oskardem wypukłości między rowkami na skarpach wykopów i odrzucenie ziemi na pobocze lub do podstawy skarpy.

6 10. PRZEPISY ZWIĄZANE NORMY 1. PN-B-02480:1986 Grunty budowlane. Określenia. Symbole. Podział i opis gruntów 2. PN-B-04481:1988 Grunty budowlane. Badania próbek gruntów 3. PN-B-04493:1960 Grunty budowlane. Oznaczanie kapilarności biernej 4. PN-S-02205:1998 Drogi samochodowe. Roboty ziemne. Wymagania i badania 5. BN-77/ Oznaczenie wskaźnika zagęszczenia gruntu 6. PN-B-04452:2002 Grunty budowlane. Badania polowe INNE DOKUMENTY 7. Instrukcja badań podłoŝa gruntowego budowli drogowych i mostowych, GDDP,Warszawa Katalog typowych konstrukcji nawierzchni podatnych i półsztywnych, IBDiM, Warszawa Wytyczne wzmacniania podłoŝa gruntowego w budownictwie drogowym, IBDiM, Warszawa 2002.
