1 I. ZAŁOŻENIA. Przedmiot ST. Przedmiotem niniejszej Specyfikacji Technicznej są wymagania dotyczące wykonania i odbioru robót izolacyjnych przy wykonaniu zadania: Zakres stosowania. Specyfikacja Techniczna jest dokumentem przetargowym i kontraktowym przy zleceniu i realizacji zamierzenia: Remont i zabezpieczenie przyziemia budynku Liceum Ogólnokształcącego nr XIII z Zakres robót ujętych w ST. Roboty objęte niniejszą ST obejmują wszystkie czynności umożliwiające wykonanie izolacji przeciwwilgociowej na ścianie piwnic od strony wejściowej i bocznej /od strony północnej/. Zakresem robót objęto następujące prace: 1/. ściana boczna /bez ściany dociskowej betonowej/ - gruntowanie ścian piwnic i uszczelnienie masą bitumiczną - docieplenie ścian piwnic płytami styroduru XPS gr. 3 cm - zamontowanie kapinosa z blachy powlekanej - zasypanie wykopów - położenie masy tynkarskiej podkładowej i nawierzchniowej elewacyjnej oraz typu marmolit - ułożenie opaski z kostki betonowej gr. 6 cm wraz z obrzeżem na podbudowie z kruszywa łamanego 2/. ściana frontowa /z ścianą dociskową betonową/ - zamontowanie płyt styropianowych dylatacyjnych gr. 2 cm - wykonanie ław fundamentowych z betonu B25 na podbetonce B10 z izolacją 1

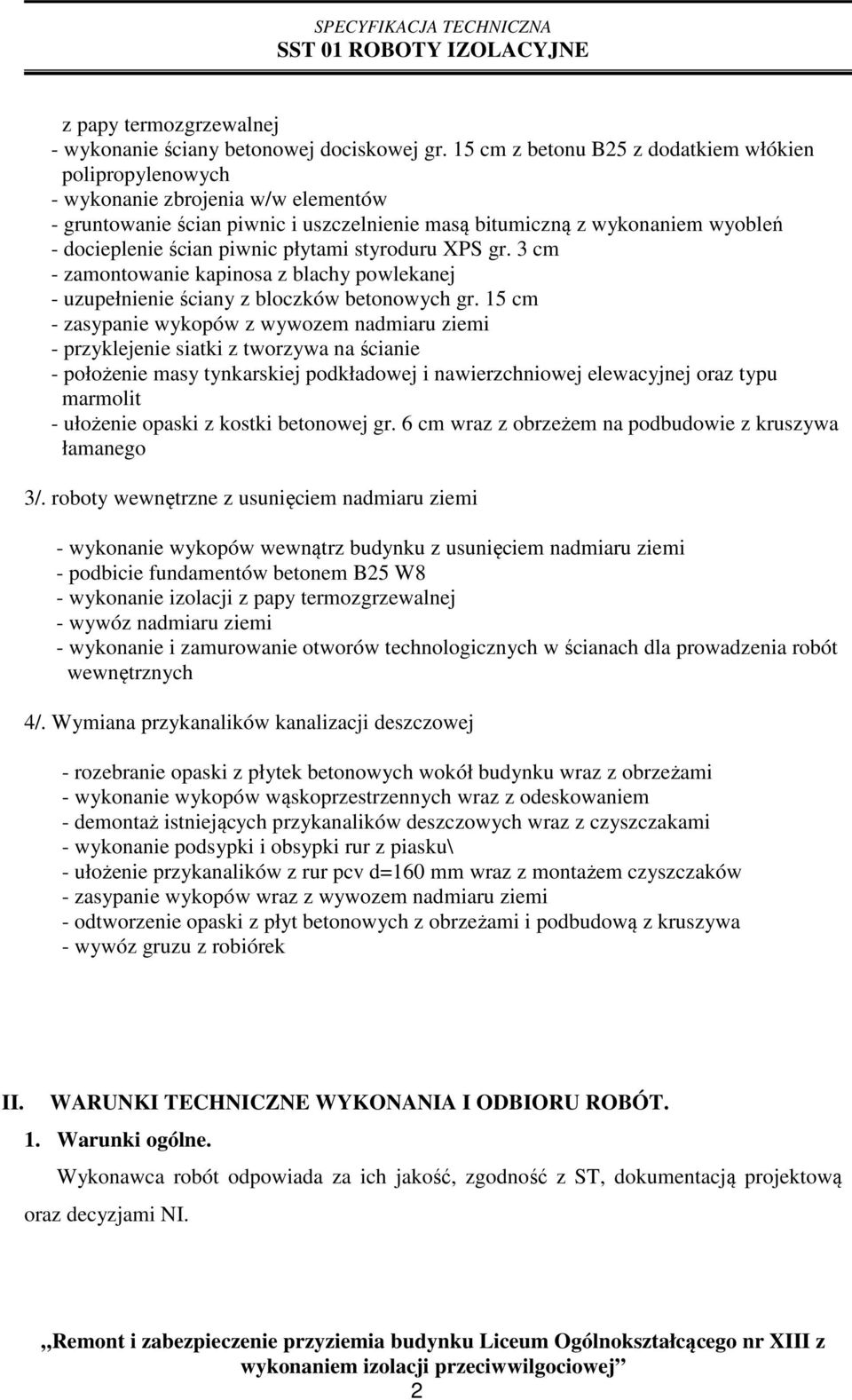

2 z papy termozgrzewalnej - wykonanie ściany betonowej dociskowej gr. 15 cm z betonu B25 z dodatkiem włókien polipropylenowych - wykonanie zbrojenia w/w elementów - gruntowanie ścian piwnic i uszczelnienie masą bitumiczną z wykonaniem wyobleń - docieplenie ścian piwnic płytami styroduru XPS gr. 3 cm - zamontowanie kapinosa z blachy powlekanej - uzupełnienie ściany z bloczków betonowych gr. 15 cm - zasypanie wykopów z wywozem nadmiaru ziemi - położenie masy tynkarskiej podkładowej i nawierzchniowej elewacyjnej oraz typu marmolit - ułożenie opaski z kostki betonowej gr. 6 cm wraz z obrzeżem na podbudowie z kruszywa łamanego 3/. roboty wewnętrzne z usunięciem nadmiaru ziemi - wykonanie wykopów wewnątrz budynku z usunięciem nadmiaru ziemi - podbicie fundamentów betonem B25 W8 - wykonanie izolacji z papy termozgrzewalnej - wywóz nadmiaru ziemi - wykonanie i zamurowanie otworów technologicznych w ścianach dla prowadzenia robót wewnętrznych 4/. Wymiana przykanalików kanalizacji deszczowej - rozebranie opaski z płytek betonowych wokół budynku wraz z obrzeżami - wykonanie wykopów wąskoprzestrzennych wraz z odeskowaniem - demontaż istniejących przykanalików deszczowych wraz z czyszczakami - wykonanie podsypki i obsypki rur z piasku\ - ułożenie przykanalików z rur pcv d=160 mm wraz z montażem czyszczaków - zasypanie wykopów wraz z wywozem nadmiaru ziemi - odtworzenie opaski z płyt betonowych z obrzeżami i podbudową z kruszywa - wywóz gruzu z robiórek II. WARUNKI TECHNICZNE WYKONANIA I ODBIORU ROBÓT. 1. Warunki ogólne. Wykonawca robót odpowiada za ich jakość, zgodność z ST, dokumentacją projektową oraz decyzjami NI. 2

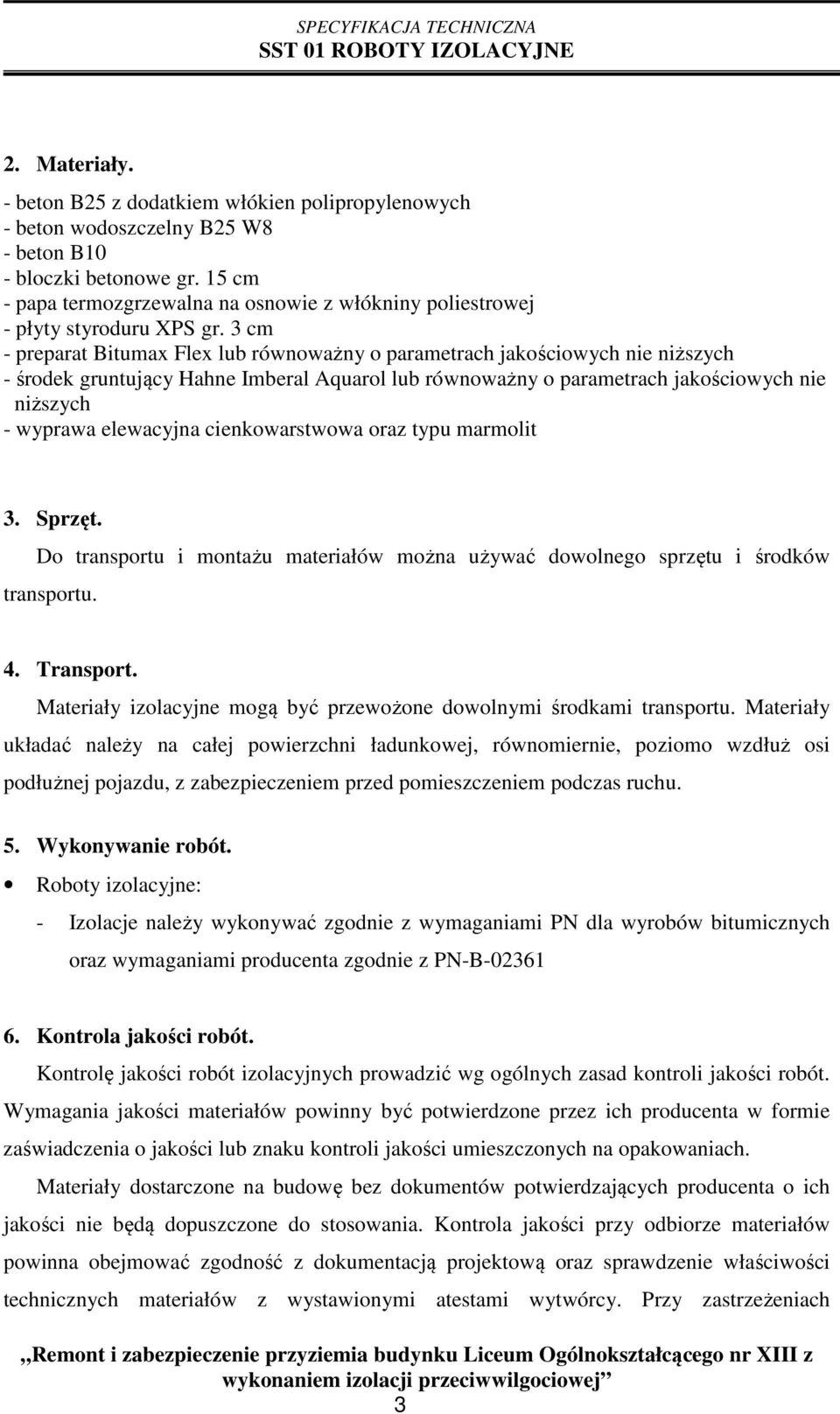

3 2. Materiały. - beton B25 z dodatkiem włókien polipropylenowych - beton wodoszczelny B25 W8 - beton B10 - bloczki betonowe gr. 15 cm - papa termozgrzewalna na osnowie z włókniny poliestrowej - płyty styroduru XPS gr. 3 cm - preparat Bitumax Flex lub równoważny o parametrach jakościowych nie niższych - środek gruntujący Hahne Imberal Aquarol lub równoważny o parametrach jakościowych nie niższych - wyprawa elewacyjna cienkowarstwowa oraz typu marmolit 3. Sprzęt. Do transportu i montażu materiałów można używać dowolnego sprzętu i środków transportu. 4. Transport. Materiały izolacyjne mogą być przewożone dowolnymi środkami transportu. Materiały układać należy na całej powierzchni ładunkowej, równomiernie, poziomo wzdłuż osi podłużnej pojazdu, z zabezpieczeniem przed pomieszczeniem podczas ruchu. 5. Wykonywanie robót. Roboty izolacyjne: - Izolacje należy wykonywać zgodnie z wymaganiami PN dla wyrobów bitumicznych oraz wymaganiami producenta zgodnie z PN-B Kontrola jakości robót. Kontrolę jakości robót izolacyjnych prowadzić wg ogólnych zasad kontroli jakości robót. Wymagania jakości materiałów powinny być potwierdzone przez ich producenta w formie zaświadczenia o jakości lub znaku kontroli jakości umieszczonych na opakowaniach. Materiały dostarczone na budowę bez dokumentów potwierdzających producenta o ich jakości nie będą dopuszczone do stosowania. Kontrola jakości przy odbiorze materiałów powinna obejmować zgodność z dokumentacją projektową oraz sprawdzenie właściwości technicznych materiałów z wystawionymi atestami wytwórcy. Przy zastrzeżeniach 3

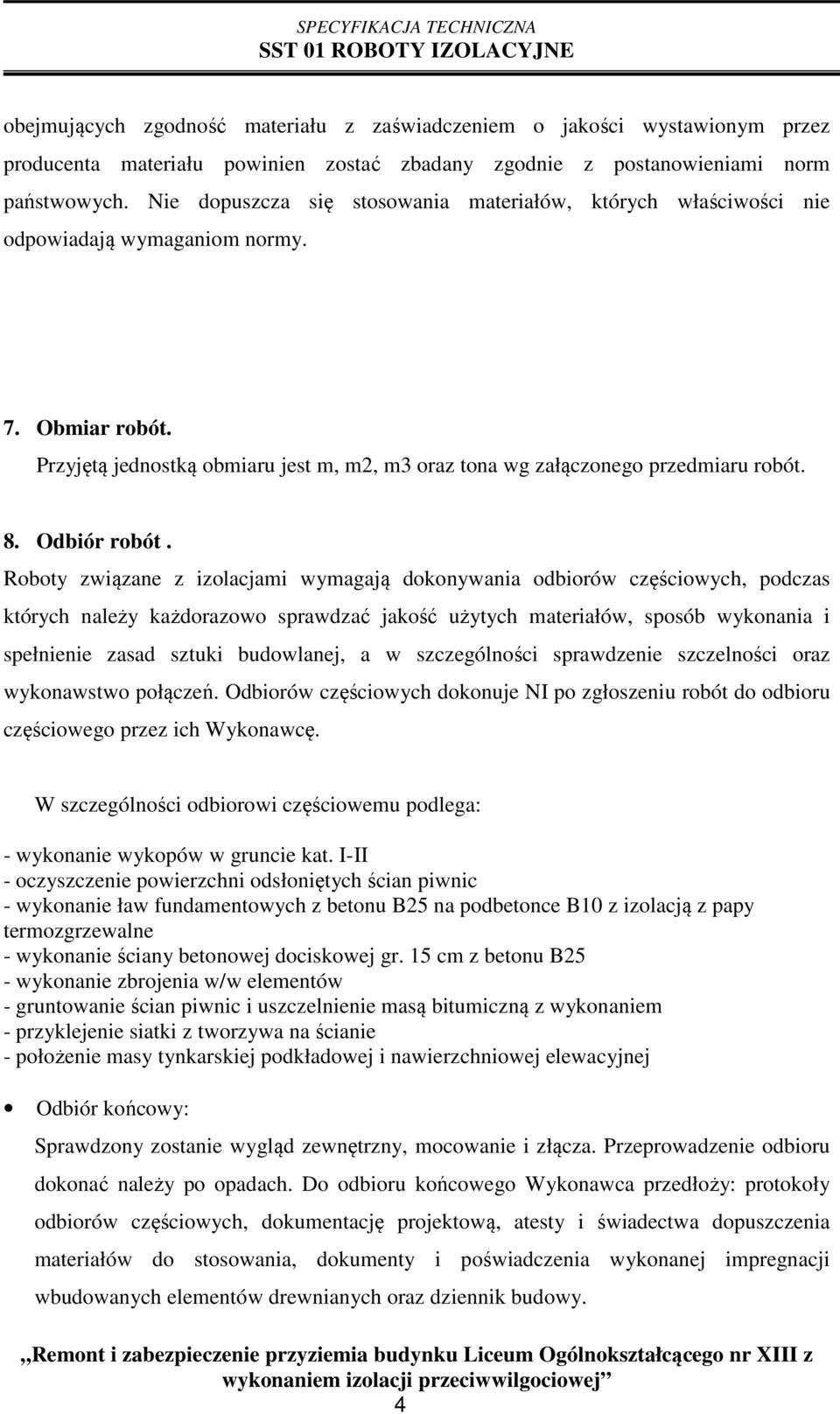

4 obejmujących zgodność materiału z zaświadczeniem o jakości wystawionym przez producenta materiału powinien zostać zbadany zgodnie z postanowieniami norm państwowych. Nie dopuszcza się stosowania materiałów, których właściwości nie odpowiadają wymaganiom normy. 7. Obmiar robót. Przyjętą jednostką obmiaru jest m, m2, m3 oraz tona wg załączonego przedmiaru robót. 8. Odbiór robót. Roboty związane z izolacjami wymagają dokonywania odbiorów częściowych, podczas których należy każdorazowo sprawdzać jakość użytych materiałów, sposób wykonania i spełnienie zasad sztuki budowlanej, a w szczególności sprawdzenie szczelności oraz wykonawstwo połączeń. Odbiorów częściowych dokonuje NI po zgłoszeniu robót do odbioru częściowego przez ich Wykonawcę. W szczególności odbiorowi częściowemu podlega: - wykonanie ław fundamentowych z betonu B25 na podbetonce B10 z izolacją z papy termozgrzewalne - wykonanie ściany betonowej dociskowej gr. 15 cm z betonu B25 - wykonanie zbrojenia w/w elementów - gruntowanie ścian piwnic i uszczelnienie masą bitumiczną z wykonaniem - położenie masy tynkarskiej podkładowej i nawierzchniowej elewacyjnej Odbiór końcowy: Sprawdzony zostanie wygląd zewnętrzny, mocowanie i złącza. Przeprowadzenie odbioru dokonać należy po opadach. Do odbioru końcowego Wykonawca przedłoży: protokoły odbiorów częściowych, dokumentację projektową, atesty i świadectwa dopuszczenia materiałów do stosowania, dokumenty i poświadczenia wykonanej impregnacji wbudowanych elementów drewnianych oraz dziennik budowy. 4

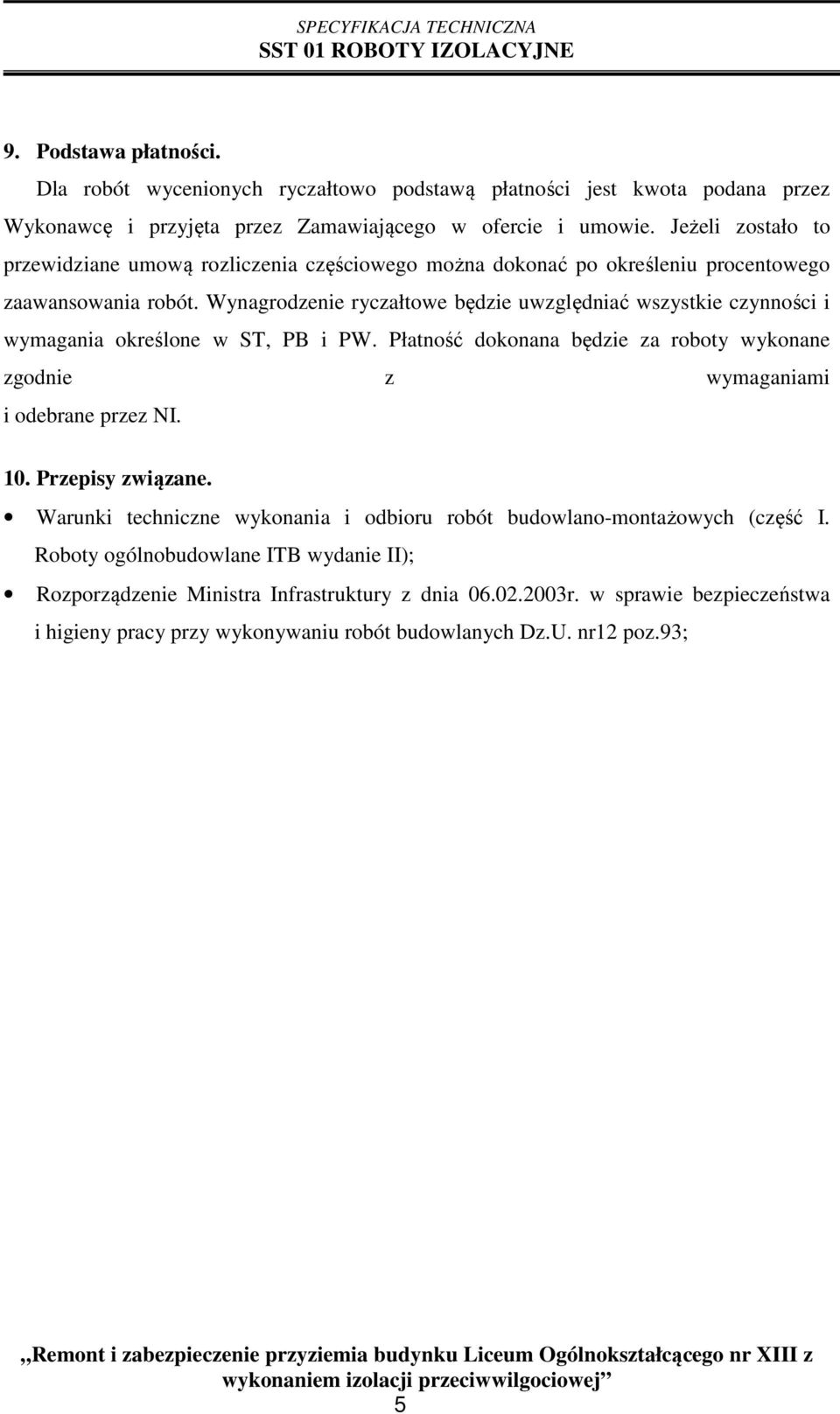

5 9. Podstawa płatności. Dla robót wycenionych ryczałtowo podstawą płatności jest kwota podana przez Wykonawcę i przyjęta przez Zamawiającego w ofercie i umowie. Jeżeli zostało to przewidziane umową rozliczenia częściowego można dokonać po określeniu procentowego zaawansowania robót. Wynagrodzenie ryczałtowe będzie uwzględniać wszystkie czynności i wymagania określone w ST, PB i PW. Płatność dokonana będzie za roboty wykonane zgodnie z wymaganiami i odebrane przez NI. 10. Przepisy związane. Warunki techniczne wykonania i odbioru robót budowlano-montażowych (część I. Roboty ogólnobudowlane ITB wydanie II); Rozporządzenie Ministra Infrastruktury z dnia r. w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlanych Dz.U. nr12 poz.93; 5
