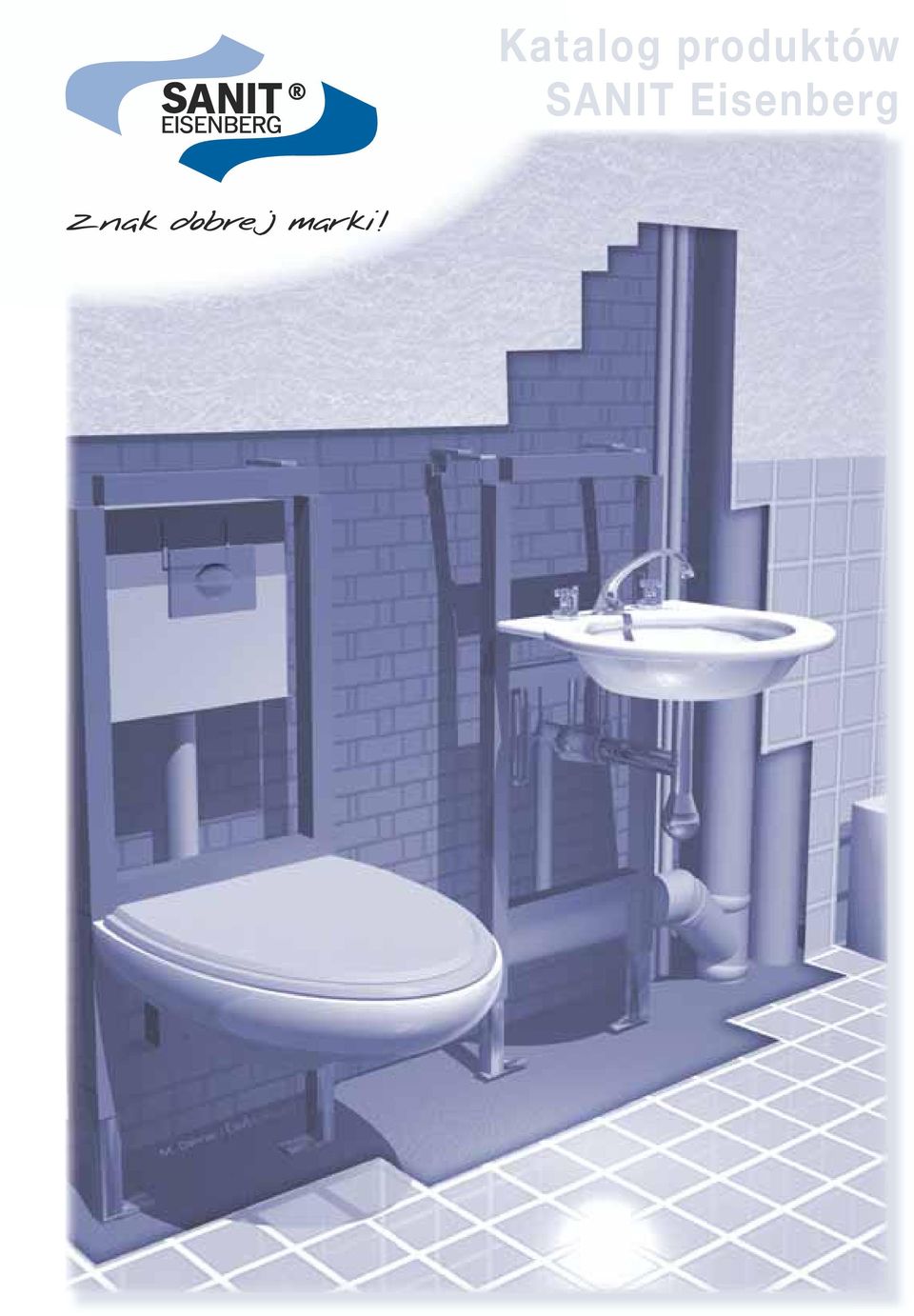

1 Katalog produktów SANIT Eisenberg

2 Symbole dopuszczeń, certyfikaty Elementy podtynkowe SANIT podlegają obszernym badaniom według norm krajowych i międzynarodowych i posiadają dopuszczenia DIN, TÜV, i wiele innych. Firma posiada certyfikat wg DIN EN ISO 9001 oraz i ma wdrożony nowoczesny system zarządzania jakością i ochrony środowiskia naturalnego. Technik Deutsches Institut für Normung e.v. Berlin Stabilität TÜV Rheinland, Zertifikat- Nr. R Schallschutz-MPA NRW, Zertifikat- Nr , nach DIN 4109 Design Thüringer Preis für Produktdesign 1999 Normgerechte Fertigungskontrolle LGA Bayern, Prüfung nach DIN

3 Spis treści 1. Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) Przykłady zastosowań Przegląd produktów w zakresie instalacji podtynkowych Elementy WC 995 N (popychacz w formie linki sterującej) 6 zakres dostawy, wyposażenie i części zamienne 7 wymiary Przyciski spłukujące dla małego otworu rewizyjnego płytki uruchamiające linia wzornicza SANIT S wyposażenie i części zamienne Sterowanie elektryczne WC sterowanie promieniami podczerwieni WC SANIT S 705 stal chromoniklowa Elementy WC zakres dostawy, wyposażenie i części zamienne Przyciski spłukujące dla dużego otworu rewizyjnego Technika pisuarowa 15 płytka maskująca do pisuarowej spłuczki podtynkowej uruchamianej ręcznie 16 płytka maskująca do spłuczki INFRA (podczerwień) 17 płytka maskująca do spłuczki sterowanej promieniami podczerwieni z tw. sztucznego 18 elementy uzupełniające skrzynkę montażową, technika wysokoczęstotliwościowa NOWOŚĆ Spłuczka podtynkowa o grubości 8 cm NOWOŚĆ Zawór napełniający Elementy standardowe instalacji podtynkowej 995 elementy do umywalek elementy do umywalek 995 dostosowane do potrzeb niepełnosprawnych 21 element mocujący element do bidetu element do wanien kąpielowych i brodzików element do zlewu elementy zakończeniowe elementy puste Oferta specjalna zestawy WC Pack Elementy montażowe SANIT 980 zabudowa mokra (ciężka) Elementy montażowe WC 980 N/C (popychacz w formie linki sterującej) Elementy montażowe WC Instrukcje montażu Element WC 995 N Element WC Element montażowy WC Przyciski spłukujące Armatura odpływowa do wanien, brodzików i umywalek Syfony brodzikowe Syfony umywalkowe Syfony wannowe Akcesoria Rozwiązanie systemowe SANIT dla brodzików prysznicowych na poziomie posadzki Instrukcja montażu, zalecenia materiałowe Prefabrykowane elementy systemu SANIT dla brodzików prysznicowych na poziomie posadzki

4 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) 1.1. Przykłady zastosowań Instalacyjna ścianka działowa Montaż ścianki w systemie zabudowy lekkiej Narożnik wewnętrzny, element WC Zabudowa pod skosem dachowym - 4 -

5 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) 1.2. Przegląd produktów w zakresie instalacji podtynkowych 995 Element WC 995 N, wysokości zabudowy 820/985/1185 Element WC 995 N, dostosowany do potrzeb osób niepełnosprawnych wysokość zabudowy 1185 Element WC 995, wysokość zabudowy 1185 Element narożny WC 995 C, wysokość zabudowy 1185 Element do umywalki 995, wysokości zabudowy 820/985/1185 Element do umywalki 995, dostosowany do potrzeb osób niepełnosprawnych, wysokości zabudowy 985/1185 Element do pisuaru 995, wysokości zabudowy 1185/1440 Element do bidetu 995, wysokości zabudowy 820/985/1185 Element do zlewu 995, wysokość zabudowy 1185 Element do wanien kąpielowych i brodzików prysznicowych 995, wysokość zabudowy 1185 Element pusty 995, wysokości zabudowy 820/985/1185 Element zakończeniowy 995, wysokość zabudowy 1185 Element mocujący 995 dla systemów uchwytów i systemów zamocowań, wysokość zabudowy

6 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) 1.3. Elementy WC 995 N z popychaczami w formie linek sterujących Przenoszenie funkcji przycisku do mechanizmu odpływowego poprzez bardzo elastyczne popychacze w formie linek Połączenie z przyciskiem spłukującym za pomocą złącza bagnetowego System oszczędzania wody ze spłukiwaniem 2 ilościami wody lub spłukiwaniem start-stop Elastyczna i prosta instalacja spłuczki podtynkowej, bez dźwigni, bez konieczności wykonywania prac regulacyjnych Elementy WC wykonywane są w różnych wysokościach: 1185 mm dla przycisku spłukującego umieszczanego od przodu, 985 i 820 mm dla przycisku spłukującego umieszczanego od przodu i z góry Elementy posiadają szerokość zabudowy wynoszącą 450, 480 lub 525 mm Przyciski spłukujące linii wzorniczej SANIT S 700 dostarczane są w aktualnej kolorystyce sanitarnej i specjalnej, z powłokami galwanicznymi, w kombinacjach kolorystycznych oraz w wykonaniu ze stali chromoniklowej Zawór napełniający z grupy armatur I Symbol dopuszczenia spłuczek podtynkowych: DIN, KIWA, AT Świadectwo badań TÜV, AT Skrzynka ochronna z pokrywą, stabilna konstrukcja, perforowana, łatwa do skracania Wspornik ścienny (para), regulacja długości w zakresie mm, prosty montaż, dostępny oddzielnie Izolowana spłuczka (zbiornik) podtynkowa o pojemności 6-9 litrów Przycisk spłukujący możliwy do montażu od przodu i z góry, spłukiwanie 2 ilościami wody lub spłukiwanie w systemie start-stop Rama stalowa malowana proszkowo Kolanko przyłączeniowe 90 DN 90/DN 100 Obejma kolanka odpływowego, zmienna głębokość, 4 różne ustawienia zamocowania Teleskopowe nóżki, regulacja wysokości od surowej posadzki do górnej krawędzi gotowej posadzki w zakresie mm - 6 -

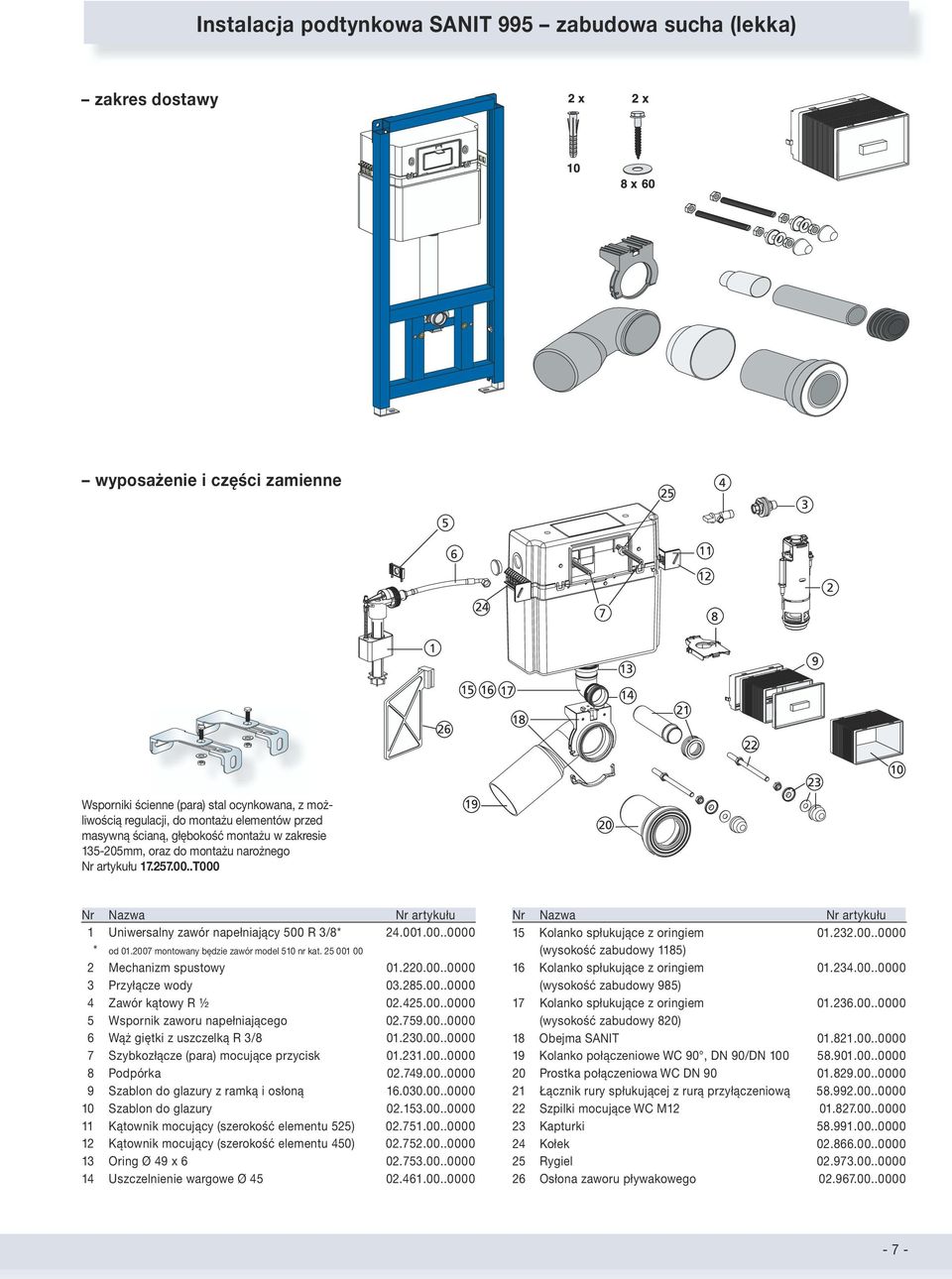

7 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) zakres dostawy wyposażenie i części zamienne Wsporniki ścienne (para) stal ocynkowana, z możliwością regulacji, do montażu elementów przed masywną ścianą, głębokość montażu w zakresie mm, oraz do montażu narożnego Nr artykułu T000 Nr Nazwa Nr artykułu 1 Uniwersalny zawór napełniający 500 R 3/8* * od montowany będzie zawór model 510 nr kat Mechanizm spustowy Przyłącze wody Zawór kątowy R ½ Wspornik zaworu napełniającego Wąż giętki z uszczelką R 3/ Szybkozłącze (para) mocujące przycisk Podpórka Szablon do glazury z ramką i osłoną Szablon do glazury Kątownik mocujący (szerokość elementu 525) Kątownik mocujący (szerokość elementu 450) Oring Ø 49 x Uszczelnienie wargowe Ø Nr Nazwa Nr artykułu 15 Kolanko spłukujące z oringiem (wysokość zabudowy 1185) 16 Kolanko spłukujące z oringiem (wysokość zabudowy 985) 17 Kolanko spłukujące z oringiem (wysokość zabudowy 820) 18 Obejma SANIT Kolanko połączeniowe WC 90, DN 90/DN Prostka połączeniowa WC DN Łącznik rury spłukującej z rurą przyłączeniową Szpilki mocujące WC M Kapturki Kołek Rygiel Osłona zaworu pływakowego

8 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) wymiary Element WC 995 N Uruchamianie spłukiwania od przodu Wysokość/szerokość zabudowy 1185/525mm 4 punkty mocujące Ilość spłukiwania 9/4,5l lub 6/3l Nr artykułu T000 (bez wsporników) Nr artykułu (w komplecie ze wspornikami ściennymi ) Element WC 995 N Uruchamianie spłukiwania od przodu/z góry Wysokość/szerokość zabudowy 985/525mm 4 punkty mocujące Ilość spłukiwania 9/4,5l lub 6/3l Nr artykułu T000 Element WC 995 N Uruchamianie spłukiwania od przodu/z góry Wysokość/szerokość zabudowy 820/525mm 4 punkty mocujące Ilość spłukiwania 9/4,5l lub 6/3l Nr artykułu T000 Element WC 995 N Uruchamianie spłukiwania od przodu Wysokość/szerokość zabudowy 1185/450mm 4 punkty mocujące Ilość spłukiwania 9/4,5l lub 6/3l Nr artykułu T000 Dostosowany do potrzeb osób niepełnosprawnych Nr artykułu T000 Element narożny WC 995 C Uruchamianie spłukiwania od przodu Wysokość/szerokość zabudowy 1185/480mm 6 punktów mocujących Ilość spłukiwania 6/3l Kąt montażu od 19 do 71 Nr artykułu Element narożny WC 995 C Uruchamianie spłukiwania od góry Wysokość/szerokość zabudowy 1185/480mm 6 punktów mocujących Ilość spłukiwania 6/3l Kąt montażu od 19 do 71 Nr artykułu

9 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) 1.4. Przyciski spłukujące do spłuczek z małym otworem rewizyjnym Płytki uruchamiające, linia wzornicza SANIT S 700 Przycisk spłukujący S 701 dla spłuczek podtynkowych z małym otworem rewizyjnym system spłukiwania 2 ilościami wody lub w systemie start-stop uruchamianie spłukiwania od przodu/z góry nr artykułu ** Przycisk spłukujący S 702 dla spłuczek podtynkowych z małym otworem rewizyjnym system spłukiwania 2 ilościami wody lub w systemie start-stop uruchamianie spłukiwania od przodu/z góry nr artykułu ** Przycisk spłukujący S 703 dla spłuczek podtynkowych z małym otworem rewizyjnym system spłukiwania 2 ilościami wody lub w systemie start-stop uruchamianie spłukiwania od przodu/z góry nr artykułu ** Przycisk spłukujący S 704 dla spłuczek podtynkowych z małym otworem rewizyjnym system spłukiwania 1 ilością wody uruchamianie spłukiwania od przodu/z góry nr artykułu ** Przycisk spłukujący S 706 dla spłuczek podtynkowych z małym otworem rewizyjnym system spłukiwania 2 ilościami wody lub w systemie start-stop uruchamianie spłukiwania od przodu/z góry nr artykułu **.0000 Przycisk spłukujący S 707 dla spłuczek podtynkowych z małym otworem rewizyjnym system spłukiwania 2 ilościami wody lub w systemie start-stop uruchamianie spłukiwania od przodu/z góry nr artykułu **.0000 Kolor Nr artykułu 01 Biały 04 Beż Bahama 66 Manhattan 86 Pergamon 81 Chrom 93 Mat jedwabisty 28 Chrom / mat jedwabisty 00 Stal chromoniklowa C3 Stal chromoniklowa/clean surface Kolorystyka specjalna na zapytanie Kombinacje kolorystyczne na zapytanie

10 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) - wyposażenie i części zamienne Nr Nazwa Nr artykułu 1 Szybkozłącze mocujące przycisk (para) Ramka Śruba zabezpieczająca i klucz

11 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) sterowanie elektroniczne sensorem podczerwieni elementów do WC SANIT S750 stal chromoniklowa Urządzenie spłukiwania WC sterowane promieniami podczerwieni Bezdotykowe wyzwalanie spłukiwania WC po opuszczeniu strefy działania czujnika Możliwość dowolnego wyboru napięcia sieci zasilającej lub instalacji budynku Przyciski spłukujące WC dla dodatkowego mechanicznego uruchamiania spłukiwania Złącza wykluczające błędy montażowe Opcjonalnie dodatkowe wejścia bezpotencjałowe Możliwe spłukiwanie wymuszone cyklicznie ustawiane w zakresie h po ostatnim korzystaniu Montaż w elementach WC 995 N/C oraz 980 N/C (środek przycisku środek zasilania wody element ceramiczny = 645 mm)

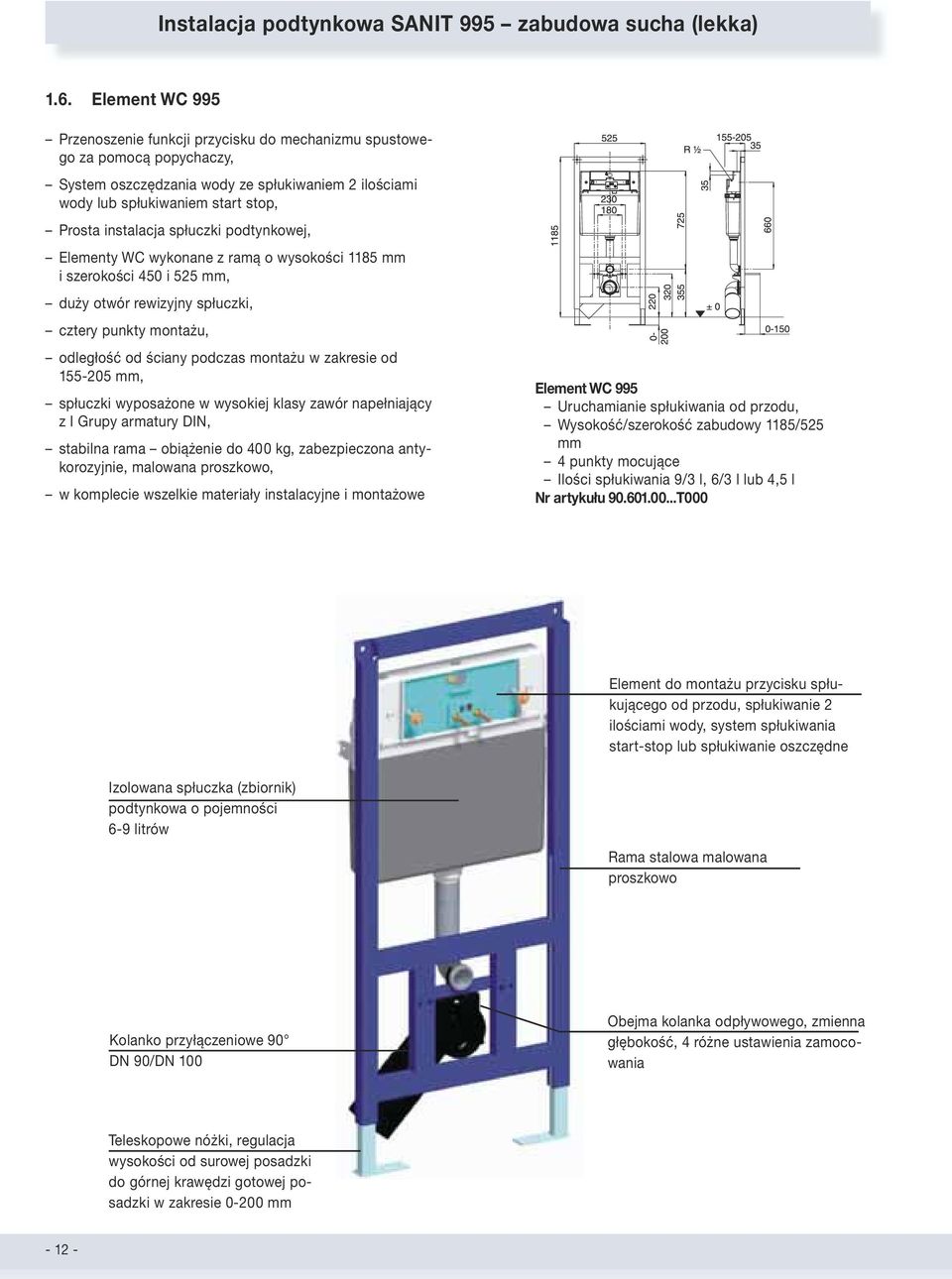

12 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) 1.6. Element WC 995 Przenoszenie funkcji przycisku do mechanizmu spustowego za pomocą popychaczy, System oszczędzania wody ze spłukiwaniem 2 ilościami wody lub spłukiwaniem start stop, Prosta instalacja spłuczki podtynkowej, Elementy WC wykonane z ramą o wysokości 1185 mm i szerokości 450 i 525 mm, duży otwór rewizyjny spłuczki, cztery punkty montażu, odległość od ściany podczas montażu w zakresie od mm, spłuczki wyposażone w wysokiej klasy zawór napełniający z I Grupy armatury DIN, stabilna rama obiążenie do 400 kg, zabezpieczona antykorozyjnie, malowana proszkowo, w komplecie wszelkie materiały instalacyjne i montażowe Element WC 995 Uruchamianie spłukiwania od przodu, Wysokość/szerokość zabudowy 1185/525 mm 4 punkty mocujące Ilości spłukiwania 9/3 l, 6/3 l lub 4,5 l Nr artykułu T000 Element do montażu przycisku spłukującego od przodu, spłukiwanie 2 ilościami wody, system spłukiwania start-stop lub spłukiwanie oszczędne Izolowana spłuczka (zbiornik) podtynkowa o pojemności 6-9 litrów Rama stalowa malowana proszkowo Kolanko przyłączeniowe 90 DN 90/DN 100 Obejma kolanka odpływowego, zmienna głębokość, 4 różne ustawienia zamocowania Teleskopowe nóżki, regulacja wysokości od surowej posadzki do górnej krawędzi gotowej posadzki w zakresie mm

13 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) zakres dostawy wyposażenie i części zamienne Wsporniki ścienne (para) stal ocynkowana, z możliwością regulacji, do montażu elementów przed masywną ścianą, głębokość montażu w zakresie mm, oraz do montażu narożnego Nr artykułu T000 Nr Nazwa Nr artykułu 1 Uniwersalny zawór napełniający 500 R 3/ Mechanizm spustowy Pierścień uszczelniający Ø 31 x Ø 64 x 2, Płyta zawiasowa wraz z 2 dźwigniami Zawór kątowy R ½ Guma do izolacji akustycznej Elastyczny wąż przyłączeniowy Pierścień okrągły Ø 41 x Uszczelnienie wargowe Ø Szpilki mocujące do WC M Obejma SANIT Kolanko połączeniowe WC 90, DN 90/DN Nr Nazwa Nr artykułu 13 Osłona Prostka połączeniowa WC DN Łącznik rury spłukującej z rurą połączeniową Zestaw mocujący Kolanko rury spłukującej z oringiem Rygiel Wspornik Szablon do glazury Kątownik, 1 szt Klin, 1 szt Wspornik zaworu napełniającego

14 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) 1.7. Przyciski spłukujące do spłuczek z dużym otworem rewizyjnym Przycisk spłukujący dla spłuczek podtynkowych z dużym otworem rewizyjnym system spłukiwania w systemie start-stop, spłukiwanie jedną ilością wody 4,5l uruchamianie spłukiwania od przodu nr artykułu Przycisk spłukujący dla spłuczek podtynkowych z dużym otworem rewizyjnym system spłukiwania w systemie start-stop, spłukiwanie jedną ilością wody 4,5l uruchamianie spłukiwania od przodu nr artykułu Przycisk spłukujący dla spłuczek podtynkowych z dużym otworem rewizyjnym system spłukiwania 2 ilościami wody 9/3l lub 6/3l uruchamianie spłukiwania od przodu nr artykułu **.0000 Przycisk spłukujący dla spłuczek podtynkowych z dużym otworem rewizyjnym system spłukiwania w systemie start-stop uruchamianie spłukiwania od przodu, wykonany ze stali chromoniklowej mocowanie odporne na wandalizm za pomocą bocznych śrub zabezpieczających nr artykułu **.0000 Przycisk spłukujący dla spłuczek podtynkowych z dużym otworem rewizyjnym system spłukiwania w systemie start-stop, spłukiwanie jedną ilością wody 4,5l uruchamianie spłukiwania od przodu nr artykułu **.0000 Kolor Nr artykułu 01 Biały 04 Beż Bahama 66 Manhattan 86 Pergamon 81 Chrom 93 Mat jedwabisty 00 Stal chromoniklowa C3 Stal chromoniklowa/clean surface Kolorystyka specjalna na zapytanie Kombinacje kolorystyczne na zapytanie

15 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) 1.8. Technika pisuarowa Element pisuarowy SANIT 995 do zastosowań domowych, publicznych oraz z zabezpieczeniami przed wandalizmem samonośna, rama stalowa malowana proszkowo, przetestowana w TÜV, przystosowana do zabudowy w systemie suchych tynków, 4 punkty mocujące element kompletnie zmontowany łącznie z 2 nóżkami oraz elementami mocującymi uniwersalne trawersy z regulacją dla różnych typów ceramiki pisuarowej Wsporniki ścienne (para) stal ocynkowana, z możliwością regulacji, do montażu elementów przed masywną ścianą, głębokość montażu w zakresie mm, oraz do montażu narożnego Nr artykułu T000 Element do pisuaru 995 dla techniki pisuarowej SANIT wysokość/szerokość zabudowy 1185 / 525 mm wstępnie zmontowany trawers skrzynka montażowa SANIT dla różnych wariantów spłukiwania: spłukiwanie uruchamiane ręcznie zawór czasowy elektronika na podczerwień zasilana napięciem 230V AC lub baterią 6V DC system RL 1 (działający na zasadzie przewodności względnej) system HF (radar wysokoczęstotliwościowy) odsysający syfon pisuarowy Nr artykułu T000 Element do pisuaru 995 dla armatury natynkowej wysokość/szerokość zabudowy 1185 / 525 mm wstępnie zmontowany trawers Nr artykułu T000 Art.-Nr T000 Art.-Nr T000 Skrzynka montażowa z zamontowana przyłączem wodnym i zaworem wstępnym Trawers, mocowanie mufy zasilającj DN 15, zastosowanie uniwersalne Rama stalowa malowana proszkowo Obejma kolanka odpływowego z izolacją akustyczną Trawers, mocowanie z uniwersalną regulacją dla różnych typów ceramiki pisuarowej Teleskopowe nóżki, regulacja wysokości od surowej posadzki do górnej krawędzi gotowej posadzki w zakresie mm

16 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) Płytka maskująca do pisuarowej armatury podtynkowej z zaworem czasowym ręcznym Kolor Nr artykułu 01 Biały 28 Chrom (1) / mat jedwabisty (2) 00 Stal chromoniklowa 93 Mat jedwabisty Kolory podstawowe (2) (1) Płytka spłukująca pisuaru dla uruchamianego ręcznie zaworu czasowego, zestaw gotowy do zabudowy rama montażowa oraz płytka maskująca z przyciskiem na sprężynie trzpień dociskowy zawór samozamykający, czasowa regulacja ilości spłukiwania poprzez zawór wstępny mocowanie odporne na wandalizm Ilość spłukiwania: 4 l Minimalne ciśnienie przepływu: 1 bar Przepływ: 0,3 l/s Nr artykułu ** Wyposażenie i części zamienne dla uruchamianego ręcznie spłukiwania za pomocą zaworu czasowego Wyposażenie i części zamienne dla skrzynek montażowych Nr Nazwa Nr artykułu 1 Zawór samozamykający czasowy DN 15 z trzpieniem dociskowym i uszczelką Filtr siatkowy Śruby mocujące M5 x 70 (4 sztuki) Biel alpejska Płytka spłukująca Chrom/mat jedwab z ramą montażową Mat jedwabisty Klucz do demontażu Nr Nazwa Nr artykułu 1 Szablon do glazury Śruby mocujące Klucz imbo 3mm Pokrywa

17 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) Płytka sterująca INFRA z sensorem podczerwieni Kolor Nr artykułu 00 Stal chromoniklowa C3 Stal chromoniklowa/clean surface Płytka sterująca pisuaru Bezdotykowy, sterowany czujnikiem podczerwieni system spłukiwania, automatyczne spłukiwanie co 12 godzin po ostatnim użyciu, minimalny odstęp od przeciwległej ściany 0,9m. Do stosowania w elemencie pisuarowym SANIT 995, nr artykułu T000 elemencie pisuarowym SANIT 980, nr artykułu Wysokość nad powierzchnią glazury: Fabryczny zasięg czujnika: Spłukiwanie wstępne: Czas spłukiwania ustawiony fabrycznie: Przepływ: 16mm ok.0,5m, regulacja w zakresie ok.0,2-0,7 m ok.0,5s ok.10s, regulacja w zakresie 5-15 s 0,3l/s 230V AC /zawór elektromagnetyczny 12V AC/zasilacz sieciowy Nr artykułu ** V DC /zawór elektromagnetyczny 6V za pomocą baterii litowej CR-P2 Nr artykułu ** Wyposażenie: Pilot do prowadzenia prac konserwacyjnych i serwisowych DO-2S Nr artykułu Wyposażenie i części zamienne dla INFRA dla zasilanie 230 V AC Wyposażenie i części zamienne dla INFRA dla zasilanie 6 V DC Nr Nazwa Nr artykułu 1 Filtr siatkowy Zawór elektromagnetyczny 12 V AC, R ¾ AG, BL 61 mm łącznie z uszczelkami Układ elektroniczny podczerwieni 12V AC Zestaw mocujący M 5 x 100 mm Pokrywa ze stali chromoniklowej 120 x 150 x 16mm Zasilacz sieciowy 230 V AC / 12 V AC Klucz imbo 2,5 mm Nr Nazwa Nr artykułu 1 Filtr siatkowy Zawór elektromagnetyczny 6 V DC, R ¾ AG, BL 61 mm łącznie z uszczelkami Układ elektroniczny podczerwieni 6V DC łącznie z pojemnikiem na baterię Zestaw mocujący M 5 x 100 mm Pokrywa ze stali chromoniklowej 120 x 150 x 16mm Bateria litowa 6V DC, CR P Klucz imbo 2,5 mm

18 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) Płytka sterująca z sensorem podczerwieni z tw. sztucznego Kolor Nr artykułu 01 Biel alpejska Zawór elektromagnetyczny 6 V DC, z baterią fotograficzną CR-P2 Nr artykułu Zasilanie 230 V AC, wraz z zasilaczem sieciowym 230 V AC/6 V DC z kablem i wtykiem specjalnym Nr artykułu Zasilanie 24 V AC, systemy instalacyjne w budynkach różnych producentów, wraz z zasilaczem adaptacyjnym GLT 24 V AC, z kablem i wtykiem specjalnym Nr artykułu Zasilanie 6 V DC, konstrukcyjne wydłużenie do zasilacza sieciowego SANIT dla systemów połączonych w układzie szeregowym 230 V AC/6 V DC, dla 1-5 urządzeń pisuarowych, z kablem i wtykiem specjalnym Nr artykułu Płytka sterująca pisuaru Bezdotykowy, sterowany czujnikiem podczerwieni system spłukiwania, automatyczne spłukiwanie co 12 godzin po ostatnim użyciu, minimalny odstęp od przeciwległej ściany 0, 9 m. Do stosowania w elemencie pisuarowym SANIT 995, nr artykułu T000 elemencie pisuarowym SANIT 980, nr artykułu Wysokość nad powierzchnią glazury: 17 mm Fabryczny zasięg czujnika: ok.0,5 m, regulacja w zakresie ok. 0,2-0,7 m Spłukiwanie wstępne: ok.0,5s Czas spłukiwania ustawiony fabrycznie: ok. 4 s, regulacja w zakresie 4-15 s Przepływ: 0,3 l/s Elementy uzupełniające skrzynkę montażową, technika wysokoczęstotliwościowa (radar) bezdotykowy, niewidoczny, odporny na wandalizm, sterowany wysokoczęstotliwościowo (radar) system spłukiwania do pisuaru, do montażu z i bez płytki maskującej SANIT (artykuł nr ). Montowany za lub powyżej ceramiki różnych producentów, a także z lub bez syfonu. Sensory wysokiej częstotliwości (radar) nie mogą być zakryte metalicznymi materiałami i muszą być instalowane ponad krawędzią pisuarów ceramicznych. Dane techniczne Spłukiwanie główne: Spłukiwanie wstępne: Czułość: Spłukiwanie wymuszone: Minimalny czas oczekiwania: Czas blokady: Zakres temperatur: Ciśnienie przepływu: Przepływ: Klasa ochrony: ok. 4 s, regulacja w zakresie ok s 0 s ok.90 cm 24 godz. po ostatnim użytkowaniu 5 s 3 s 0 do +70 st.c 0,5 8 bar 0,3 l/s IP 65, certyfikat CE system złożony z trawersu montażowego dla elementów i modułów pisuarowych, skrzynki montażowej do pisuaru SANIT, bez zasilania, zaworu elektromagnetycznego 6 V, filtra sitkowego, układu elektroniki wysokoczęstotliwościowej (radar) SANIT Nr artykułu Zasilacz sieciowy Nr artykułu

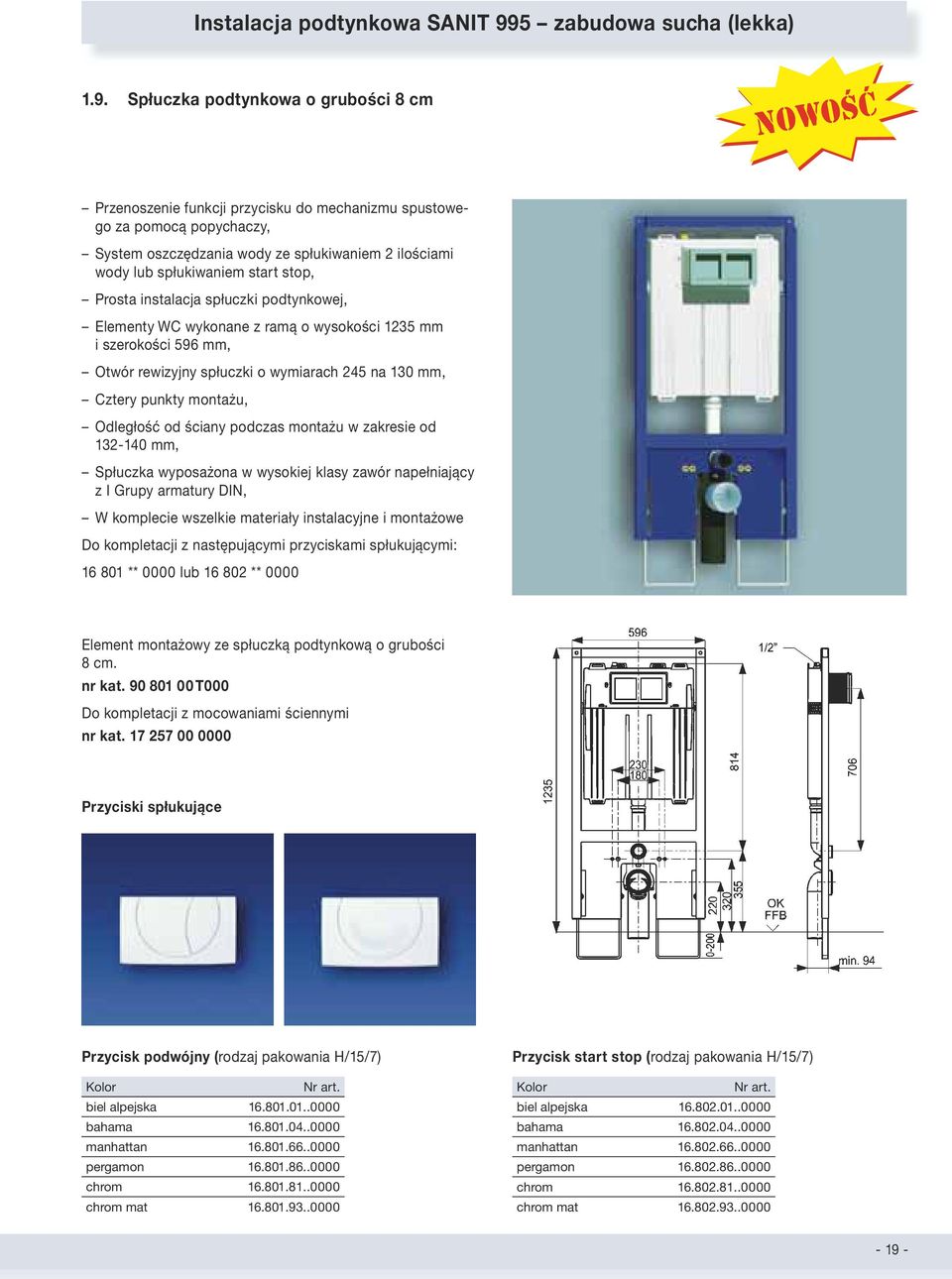

19 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) 1.9. Spłuczka podtynkowa o grubości 8 cm nowość Przenoszenie funkcji przycisku do mechanizmu spustowego za pomocą popychaczy, System oszczędzania wody ze spłukiwaniem 2 ilościami wody lub spłukiwaniem start stop, Prosta instalacja spłuczki podtynkowej, Elementy WC wykonane z ramą o wysokości 1235 mm i szerokości 596 mm, Otwór rewizyjny spłuczki o wymiarach 245 na 130 mm, Cztery punkty montażu, Odległość od ściany podczas montażu w zakresie od mm, Spłuczka wyposażona w wysokiej klasy zawór napełniający z I Grupy armatury DIN, W komplecie wszelkie materiały instalacyjne i montażowe Do kompletacji z następującymi przyciskami spłukującymi: ** 0000 lub ** 0000 Element montażowy ze spłuczką podtynkową o grubości 8 cm. nr kat T000 Do kompletacji z mocowaniami ściennymi nr kat Przyciski spłukujące Przycisk podwójny (rodzaj pakowania H/15/7) Kolor biel alpejska bahama manhattan pergamon chrom chrom mat Przycisk start stop (rodzaj pakowania H/15/7) Kolor biel alpejska bahama manhattan pergamon chrom chrom mat

20 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) Zawór napełniający 510 nowość Małe rozmiary, duże możliwości mała, kompaktowa budowa uniwersalny do montażu w spłuczkach ceramicznych, dolnopłukach oraz spłuczkach podtynkowych, doskonałe parametry, przepływ 3,6l/min przy ciśnieniu zaledwie 0,5 bar (wymóg norm DIN to 3,0 l/min), 9l/min przy ciśnieniu 3,0 bar), ekstremalnie cichy klasa głośności I, spełnia wymagania DIN EN 14124, KIWA, SVGA, unikalny system demontażu i montażu podczas prac konserwacyjnych (wyciągane mosiężne przyłącze wodne), przyjazny system czyszczenia wnętrza zaworu, Wariant 3/8 cala /2 cala

21 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) Elementy standardowe instalacji podtynkowej 995 Element standardowy SANIT 995 do montażu różnych produktów z zakresu wyposażenia sanitarnego konstrukcja ramy wykonana ze stali, malowana proszkowo, certyfikat TÜV, do zabudowy w systemie suchych tynków kompletnie zmontowany wstępnie, wraz z nóżkami i materiałem mocującym trawersy zmontowane wstępnie, uniwersalna regulacja Wsporniki ścienne (para) stal ocynkowana, z możliwością regulacji, do montażu elementów przed masywną ścianą, głębokość montażu w zakresie mm, oraz do montażu narożnego Nr artykułu T000 Elementy do umywalek 995, w 3 różnych wysokościach zabudowy wysokość/szerokość zabudowy wysokość/szerokość zabudowy 1185/525 mm, dla baterii 820/525mm, dla baterii jednootworowych jednootworowych i ściennych Nr artykułu T000 Nr artykułu T000 wysokość/szerokość zabudowy 85/525mm, dla baterii jednootworowych Nr artykułu T000 Nr artykułu Nr artykułu T000 Nr artykułu T000 Elementy do umywalek 995 dostosowane do potrzeb niepełnosprawnych, w 2 różnych wysokościach wysokość/szerokość zabudowy 985/525 mm, dla baterii jednootworowych, z syfonem do zabudowy w ścianie SANIT Nr artykułu T000 wysokość/szerokość zabudowy 1185/525 mm, dla baterii jednootworowych lub ściennych, z syfonem do zabudowy w ścianie SANIT Nr artykułu T000 Element mocujący 995 wysokość/szerokość zabudowy 1185/296mm, dla systemów uchwytów, zastosowanie przy WC i umywalkach dostosowanych do potrzeb osób niepełnosprawnych, z wodoodporną płytą wielowarstwową Nr artykułu T000 Nr artykułu T000 Nr artykułu T

22 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) Elementy do bidetu 995 w 3 różnych wysokościach zabudowy wysokość zabudowy 820 mm Nr artykułu T000 wysokość zabudowy 985 mm Nr artykułu T000 wysokość zabudowy 1185 mm Nr artykułu T000 Element do wanien kąpielowych i brodzików 995, dla armatur podtynkowych wysokość/szerokość zabudowy 1185 mm / 525 mm Nr artykułu T000 Element do zlewu 995, dla baterii ściennych, z wodoodporną płytą wielowarstwową wysokość/szerokość zabudowy 1185 mm / 525 mm Nr artykułu T000 Element zakończeniowy boczny 995 Jako zakończenie prawe lub lewe, nadaje się do mostkowania odstępów pomiędzy elementami w zakresie mm wysokość/szerokość zabudowy 1185 mm / 35 mm Nr artykułu T000 Elementy puste 995 w 3 różnych wysokościach zabudowy Jako element bazowy dla podtynkowych modułów uniwersalnych lub do wypełniania dużych przestrzeni pośrednich względnie piętrzenia w przypadku zabudowy w wysokich pomieszczeniach wysokość/szerokość zabudowy 820 mm / 525 mm Nr artykułu T000 wysokość/szerokość zabudowy 985 mm / 525 mm Nr artykułu T000 wysokość/szerokość zabudowy 1185 mm / 525 mm Nr artykułu T

23 Instalacja podtynkowa SANIT 995 zabudowa sucha (lekka) Oferta specjalna Zestawy WC Pack zawierają: element montażowy WC 995 lub 995N wsporniki ścienne dystansowe przycisk biały lub chromowany do 995 lub 995N miskę ustępową podwieszaną deskę sedesową twardą przekładkę/matę izolacyjną WC Pack spłuczka z małym otworem rewizyjnym WC Pack spłuczka z dużym otworem rewizyjnym + + Wariant 1. przycisk biały S przycisk chromowany S000 Wariant 1. przycisk biały S przycisk chromowany S

24 Instalacja podtynkowa SANIT 995 zabudowa mokra (ciężka) 2.1. Elementy montażowe WC 980 N/C z popychaczem w formie linek sterujących Elementy montażowe SANIT 980 N/C dla WC ściennego do obmurowania na ścianie masywnej z małym otworem rewizyjnym i nowoczesną techniką przewodową (linki sterujące), przenoszenie funkcji przycisku do mechanizmu spustowego poprzez bardzo elastyczne popychacze w formie linek połączenie z przyciskiem spłukującym za pomocą złącza bagnetowego system złożony jest z ocynkowanego profilu w kształcie litery u z 6 łacznikami mocującymi, jest on kompletnie zmontowany, w zestawie elementy mocujące spłuczka podtynkowa SANIT z izolacją zapobiegającą skraplaniu się pary wodnej, spłukiwanie 2 ilościami wody lub w systemie start/stop zawór napełniający z grupy armatur I, znaki kontrolne: DIN, KIWA Element montażowy 980 N, uruchamianie spłukiwania od przodu ilość wody spłukującej 9/4,5l lub 6/3l Nr artykułu wersja z nóżkami Nr artykułu S000 Element montażowy 980 C, uruchamianie spłukiwania od przodu ilość wody spłukującej 6/3l Nr artykułu wersja z nóżkami Nr artykułu S000 Przyciski spłukujące linii wzorniczej SANIT S 700, dostarczane w aktualnej kolorystyce sanitarnej i specjalnej, z powłokami galwanicznymi, w kombinacjach kolorystycznych oraz w wykonaniu ze stali chromoniklowej, patrz strona 9. Element montażowy 982 N, uruchamianie spłukiwania od przodu / z góry ilość wody spłukującej 6/3 l Nr artykułu wersja z nóżkami Nr artykułu S

25 Instalacja podtynkowa SANIT 995 zabudowa mokra (ciężka) 2.2. Elementy montażowe WC 980 Elementy montażowe SANIT 980 do obmurowania na ścianie masywnej z dużym otworem rewizyjnym, uruchamianie spłukiwania od przodu system złożony jest z ocynkowanego profilu w kształcie litery u, jest on kompletnie zmontowany, w zestawie elementy mocujące spłuczka podtynkowa SANIT z izolacją zapobiegającą skraplaniu się pary wodnej, spłukiwanie 2 ilościami wody 9/3l lub 6/3l, w systemie start/stop lub spłukiwanie jedną ilością wody 4,5l zawór napełniający z grupy armatur I, znaki kontrolne: DIN, KIWA Element montażowy 980 zastosowanie do WC przyściennego z 6 łącznikami mocującymi Nr artykułu wersja z nóżkami Nr artykułu Element montażowy 983 zastosowanie do WC stojącego z 4 łącznikami mocującymi do zabudowy podtynkowej Nr artykułu do zabudowy podtynkowej Nr artykułu Przyciski spłukujące w nowoczesnej linii wzorniczej, dostarczane w aktualnej kolorystyce sanitarnej i specjalnej, z powłokami galwanicznymi, w kombinacjach kolorystycznych oraz w wykonaniu ze stali chromoniklowej, patrz strona

26 Instrukcje montażu 3.1. Element WC 995 N

27 Instrukcje montażu 3.2. Element WC

28 Instrukcje montażu 3.3. Element montażowy WC

29 Instrukcje montażu 3.4. Przyciski spłukujące Do spłuczek podtynkowych z małym otworem rewizyjnym Do spłuczek podtynkowych z dużym otworem rewizyjnym

30 Armatura odpływowa do wanien, brodzików i umywalek 4.1. Syfony brodzikowe Syfon brodzikowy 821/50T z przelewem teleskopowym Z two rzy wa sztucz ne go, chro mo wa nym koł pa kiem, wyj mo wa nym prze le wem te le sko po wym, uszczel ką wielo funk cyj ną, od pływ z prze gu bem ku lo wym i ko lan kiem Ø 40/50 mm do bro dzi ków z otwo rem od pły wo wym Ø 52 mm, opa ko wa nie kar to no we 74 40/ Syfon brodzikowy 821/50 z two rzy wa sztucz ne go, z chro mo wa nym koł pa kiem, wyjmo wa ną wkład ką sy fo no wą, uszczel ką wie lo funk cyj ną, od pływ z prze gu bem ku lo wym i ko lan kiem Ø 40/50 mm do bro dzi ków, opa ko wa nie kar to no we Znak kon tro li: DIN, NF Wa rian ty: /50 z otwo rem od pły wo wym Ø 52 mm /60 z otwo rem od pły wo wym Ø 60 mm / / Syfon brodzikowy 821/90 z two rzy wa sztucz ne go, z chro mo wa nym koł pa kiem, wyjmo wal ną wkład ką sy fo no wą, uszczel ka wie lo funk cyj ną, od pły wem z prze gu bem ku lo wym i ko lan kiem Ø 40/ 50 mm do bro dzi ków z otwo rem od pły wo wym Ø 90 mm, opa ko wa nie kar to no we Znak kon tro li: DIN 4U 042, NF / Syfon brodzikowy 826 z two rzy wa sztucz ne go, z ko lan kiem Ø 40/50 mm do brodzi ków i ka bin prysz ni co wych z otwo rem od pły wo wym Ø 52 mm, opa ko wa nie kar to no we Wa rian ty: 1. bez ru ry prze le wo wej 2. z ru rą prze le wo wą chro mo wa ną / /

31 Armatura odpływowa do wanien, brodzików i umywalek Syfon brodzikowy 822/50T z przelewem teleskopowym z two rzy wa sztucz ne go, ze przelewem teleskopowym ze stali nierdzewnej z chromowanym kołpakiem, wysokość montażowa 110 mm, wysokość przelewu teleskopowego 70 mm, z ko lan kiem Ø 40/50 mm, do bro dzi ków i ka bin prysz ni co wych z otwo rem od pły wo wym Ø 52 mm, przepustowość 0, 7 l/s, opa ko wa nie kar to no we Znak kon tro li: DIN EN / Syfon brodzikowy 822/50 z two rzy wa sztucz ne go, z chromowanym kołpakiem, wysokość montażowa 110 mm, z ko lan kiem Ø 40/50 mm do bro dzi ków i ka bin prysz ni co wych z otwo rem od pływo wym Ø 52 mm, przepustowość 0,7 l/s, opa ko wa nie kar to no we Znak kon tro li: DIN EN / Syfony umywalkowe Półsyfon umywalkowy chromowamy 1 1/4 x 32, z rurą przyłączeniową H = 75 mm, L = 247 mm, V = mm i rozetą, opa ko wa nie karto no we 1 1/4 x Półsyfon umywalkowy ozdobny Design /4 x 32, z rurą przyłączeniową H = 75 mm, L = 200 mm, V = mm i rozetą, opa ko wa nie kar to no we 1 1/4 x

32 Armatura odpływowa do wanien, brodzików i umywalek Półsyfon umywalkowy 607 zgrabny design, smukły, wykonany z tworzywa sztucznego, dla otworu odpływowego 110 mm, odpływ z rurą 200 mm i rozetą, do umywalek bez półnogi i innych obudów Warianty: 1. chromowany, odpływ Ø = 32 mm 2. biały, odpływ Ø = 32 mm chromowany biały Syfon umywalkowy 608 z przelewem teleskopowym z two rzy wa sztucz ne go, z przelewem teleskopowym ze stali nierdzewnej 70 mm wyposażonym w chromowany kołpak, wysokość montażowa 110 mm, z ko lan kiem 70 mm, z rurą odpływową Ø 32/200 mm, do umywalek z odpływem Ø 52 mm bez przelweu, pakowane w karton 1 1/4 x Syfon umywalkowy z permanentnym przelewem model 608 z two rzy wa sztucz ne go, z chromowanym kołpakiem, wysokość montażowa 110 mm, z ko lan kiem 70 mm, z rurą odpływową Ø 32/200 mm, do umywalek z odpływem Ø 52 mm bez przelewu, pakowane w karton 1 1/4 x Syfon umywalkowy 609/1 1 1/4 x 32, wykonany z tworzywa, sitko ze stali nierdzewnej, rura odpływowa Ø 32 o długości 200 mm z rozetą, pakowany w worek 1 1/4 x Półsyfon umywalkowy 609/1 1 1/4 x 32, wykonany z tworzywa, bez głowiczki z sitkiem, rura odpływowa Ø 32 o długości 200 mm z rozetą, pakowany w worek 1 1/4 x

33 Armatura odpływowa do wanien, brodzików i umywalek 4.3. Syfony wannowe Syfon wannowy automatyczny 830 z two rzy wa sztucz ne go, z cię gnem Bow de na i chro mo wanym po krę tłem, z za sy fo no wa niem, ko lan kiem od pły wowym Ø 40/50 mm do wa nien, opa ko wa nie kar to no we Znak kon tro li: DIN 4U 037 Wa rian ty: 1. dla wa nien stan dar do wych 2. dla wa nien spe cjal nych z cię gnem Bow de na o dłu gości 1 m i gięt kim prze le wem 1. 40/ / Syfon wannowy zwykły 833 z rurą odpływową przelewu giętką z two rzy wa sztucz ne go, z gięt ką ru rą prze le wo wą, sy fonem, ko lan kiem od pły wo wym Ø 40/50 mm, ro ze tą chromo wa ną i kor kiem do wa nien, opa ko wa nie: wo rek fo lio wy 40/ S000 Syfon wannowy automatyczny 830 z rurą odpływową przelewu giętką z two rzy wa sztucz ne go, z cię gnem Bow de na i chro mo wanym po krę tłem, gięt ką ru rą prze le wo wą, z zasyfonowaniem i ko lan kiem od pły wo wym Ø 40/50 mm, do wa nien, opa ko wa nie: worek foliowy 40/ S Jed nost ka funk cyj na /2-3/4 Ø 40/50 L= H= /2-3/4 Ø 40/50 L= H= L= H= /2-3/4 Ø 40/50 L= H= Gar ni tur od pły wo wo -prze le wo wy z przy łą czem, przy łą cze wod ne 1/2 gwint we wnętrz ny i 3/4 gwint ze wnętrz ny, z cię gnem Bow de na, sy fo nem i ko lan kiem od pły wo wym Ø 40/50 mm, do wa nien z ar ma tu rą ob ro to wo -mi mo środo wą, opa ko wa nie kar to no we.* Znak kon tro li: DIN 4U do wa nien spe cjal nych i whir po oli, dłu gość cię gna Bow de na 1 m, z ela stycz ną ru rą prze le wo wą 3. do wa nien spe cjal nych o dłu go ści cię gna Bow de na 650 mm

34 Armatura odpływowa do wanien, brodzików i umywalek 4.4. akcesoria Kołpak Do jed nost ki funk cyj nej 821/50F, opa ko wa nie kar to no we 1. Kolory podstawowe ** Chrom Chrom matowy Kolory specjalne ** Kołpak Do jed nost ki funk cyj nej 821/90F, opa ko wa nie kar to no we 1. Kolory podstawowe ** Chrom Chrom matowy Kolory specjalne ** Jednostka obsługowa * Bez osłony, pokrętła, skraplacza i stożka zaworowego zło żo na z koł pa ka, po krę tła, skra pla cza stan dar do we go (kla sa prze pu sto wo ści C, gwint we wnętrz ny 22 x 1) oraz korka, dla jed nost ki funk cyj nej 836, wer sji spe cjal nej 836 oraz 836 do mon ta żu na ste la żu wan no wym, opa ko wa nie kar to no we 1. Kolory podstawowe ** Chrom Chrom matowy Kolory specjalne ** Jednostka obsługowa zło żo ne z kor ka i po krę tła, dla jed nost ki funk cyj nej 831 i 841, opa ko wa nie kar to no we 1. Kolory podstawowe ** Chrom Chrom matowy Kolory specjalne **

35 Armatura odpływowa do wanien, brodzików i umywalek Prze lew te le sko po wy zło żo ny z wy su wa nej ru ry prze le wo wej oraz koł pa ka dla jed nost ki funk cyj nej 821/50F, opa ko wa nie: wo re czek fo lio wy 1. Kolory podstawowe ** Chrom Chrom matowy Korek push-push do umywalek korek wykonany z mosiądzu, głowica wykonana z chromowanego ABS, pakowany w karton, przeznaczony do baterii bez korka automatycznego i półsyfonów umywalkowych 1 1/4 x 62 x 28, Syfon poziomo-pionowy do pisuaru uniwersalny pionowo-poziomy (w komplecie zarówno kolano odpływowe jak i prostka odpływowa) do pisuarów z armaturą podtynkową, wykonany z tworzywa, średnica odpływu Ø 50 mm, pakowany w karton DN 50/ Uwaga: Producent zastrzega sobie prawo do zmiany rodzaju opakowań oraz ilości poszczególnych produktów w opakowaniach zbiorczych

36 Rozwiązanie systemowe SANIT dla brodzików prysznicowych na poziomie posadzki Komfort i elegancja dla wszystkich generacji Trend w zakresie wykonywania brodzików prysznicowych na poziomie posadzki lansowany jest w wielu miejscach. Coraz więcej zastosowań tego pozbawionego barier i łatwego do czyszczenia rozwiązania spotkać można w publicznych i przemysłowych pomieszczeniach sanitarnych takich, jak hotele, obiekty sportowe oraz obiekty dla osób niepełnosprawnych i seniorów. Zalety brodzika prysznicowego wykonanego na równi z posadzką w zakresie czyszczenia oraz nieograniczonych możliwości kreowania wnętrza obiektu doprowadziły do coraz częstszego zastosowania w obszarach użytku prywatnego. Rozwiązanie prysznicowe SANIT wytwarza poczucie relaksu i wypoczynku, a tym samym podwyższa poziom życia użytkownika. Montaż łatwa robota Za pomocą prefabrykowanych elementów systemu SANIT zapewniony jest prosty, pewny i szybki montaż krok po kroku. Ze względu na logiczny montaż systemowy oraz wysoki stopień prefabrykacji, wykluczone są indywidualne możliwości popełnienia błędów. Zintegrowane w płycie prysznicowej spady oraz powierzchnia umożliwiająca bezpośrednie ułożenie na niej glazury stwarza bezpieczeństwo i szybkość przy montażu. Gwarantuje jednolitość wyglądu i funkcjonalność. Kratka odpływowa z możliwością obrotu o 360 stopni z regulacją wysokości i blokadą ustawienia zapewnia optymalne dopasowanie do każdego układu glazury. Znajdujące się w zakresie dostawy montażowe elementy pomocnicze ułatwiają montaż oraz dokładne umiejscowienie poszczególnych elementów składowych systemu. Na skutek płaskiej zabudowy oraz dostarczane standardowo elementy dla odpływu poziomego i pionowego, produkt zapewnia uniwersalne zastosowanie w każdych warunkach. Dopasowany do systemu program wyposażenia zapewnia pewne złącze ze ścianą oraz z pozostałymi powierzchniami posadzki, a także odpowiednie zabezpieczenie przeciwpożarowe przy jednoczesnej prostocie montażu

37 Rozwiązanie systemowe SANIT dla brodzików prysznicowych na poziomie posadzki Na pierwszym miejscu bezpieczeństwo i to przez cały okres żywotności Niebezpieczeństwo nieszczelności oraz niedostatecznej wytrzymałości na ściskanie stanowi często krytyczne punkty dotychczasowych brodzików prysznicowych wykonywanych na równi z posadzką. W przypadku zastosowania rozwiązania systemowego SANIT obawy te przechodzą do historii. Ułożona na całej powierzchni folia uszczelniająca zapewnia optymalne bezpieczeństwo przed przedostaniem się wilgoci. Krytyczne miejsca złączy z odpływem są prefabrykowane i tym samym absolutnie szczelne. Zintegrowany odpływ charakteryzuje się innowacyjnym i umieszczonym w środku systemem uszczelniającym (wzorzec użytkowy nr BRD), który jest absolutnie szczelny. Prefabrykowane elementy charakteryzują się wysoką wytrzymałością, która umożliwia nieograniczoną możliwość wjazdu wózkami inwalidzkimi, nawet w przypadku zastosowania glazury mozaikowej. kręcić należy kolanko 90 (6), a następnie wsunąć je do końca mufy zainstalowanej w budynku rury odpływowej DN 50. Ewentualnie należy przedłużyć rurę odpływową i zastosować manszetę ogniotrwałą (7) posiadającą stosowne dopuszczenia, np. firmy FRIASEAL. 2. Zaizolować akustycznie rurę odpływową (5/6) oraz dolną część odpływu (4) poprzez owinięcie specjalną taśmą dźwiękochłonną Bez elementu podbudowy Ustawić dolną część odpływu (4) i zamocować ją zgodnie z instrukcją montażu za pomocą np. SoproDur HF 30 w konsystencji gęstoplastycznej lub odpowiednikiem, albo też zamocować kołkami rozporowymi znajdującymi się w zakresie dostawy flansz centrujący (8). Następnie otwór w posadzce wokół rury odpływowej DN 50 wypełnić należy np. Sopro Rapidur M1 w konsystencj płynnej lub odpowiednikiem Z elementem podbudowy W przypadku zastosowania elementów podbudowy (9) należy wyciąć ewentualnie otwór dla dolnej części odpływu (4), element podbudowy (9) przykleić na surowy jastrych za pomocą zaprawy np. Sopro No 1 (400) lub odpowiednikiem, następnie założyć dolną część odpływu (4) i połączyć z rurą odpływową DN instrukcja montażu, zalecenia materiałowe 1. Wykręcić nasadkę (2) oraz pierścień (3) za pomocą osłony (1), zdjąć dolną część odpływu (4) Odpływ poziomy Do dolnej części odpływu (4) przykręcić poziomą rurę odpływową (5), a następnie wsunąć ją do końca mufy zainstalowanej w budynku rury odpływowej DN 50. Ewentualnie należy przedłużyć rurę odpływową Odpływ pionowy W przypadku odpływu w wersji pionowej poprzez strop, wykonać należy wpierw otwór o średnicy co najmniej 60mm. Przy odpływie pionowym, do dolnej części odpływu (4) przy

38 Rozwiązanie systemowe SANIT dla brodzików prysznicowych na poziomie posadzki 4. Uszczelnienie (10a) płyty prysznicowej (10) pokryć odpowiednim środkiem smarnym. Następnie płyta prysznicowa (10) przyklejona może zostać na całej powierzchni do równego podłoża za pomocą zaprawy np. Sopro No 1 (400) lub odpowiednikiem. Jeżeli płyta prysznicowa (10) ma zostać zamontowana w późniejszym czasie, to na odpływ założyć należy osłonę (1). 5. Po dopasowaniu płyty prysznicowej (10), do dolnej części odpływu (4) należy wkręcić pierścień (3) wykorzystując pokrywę (1). 6. Wymieszać np. Sopro DSF 523 lub odpowiednik i zgodnie z zaleceniami producenta nanieść masę za pomocą szpachelki na bezpośrednio przylegające podłoże, przy tym należy pokryć masą Sopro DSF 523 wystającą część folii uszczelniającej ułożonej płyty prysznicowej (10). Następnie analogicznie nanieść masę wykonaną wcześniej na naroża i pasy uszczelniające. 7. Nałożyć drugą warstwę masy Sopro DSF 523 i pozostawić do utwardzenia. 8. Do pierścienia (3) wkręcić nasadkę (2) wraz z kratką (11). Przy wkręcaniu nasadki (2) zwrócić uwagę na dokładną wysokość układanych płytek ceramicznych. 9. Następnie ułożyć można płytki ceramiczne za pomocą zaprawy np. Sopro No 1 (400) lub odpowiednikiem. 10. Fugi w ścianach i posadzce zafugowane mogą zostać za pomocą np. Sopro Saphir 5 lub odpowiednikiem, względnie masą odporną na działanie czynników chemicznych Sopro FEP. Fugi dylatacyjne i przejście posadzki do ścian zafugować należy elastycznie np. masą Sopro SanitaerSilicon lub odpowiednikiem Prefabrykowane elementy systemu SANIT dla brodzików prysznicowych na poziomie zero Odpływ dla płyty prysznicowej SANIT 821/B Zastosowanie wraz z płytami prysznicowymi w zabudowie na równi z posadzką, głębokość zabudowy 70 mm + wysokość płyty prysznicowej H, wydajność odpływu 0, 6l/s wg DIN EN 274. Wyposażony w kratkę odpływową z regulacją wysokości i obrotu w zakresie 360 stopni, wyjmowaną wkładkę syfonową, wylot poziomy Ø 40/50 mm oraz pionowy Ø 50 mm, osłonę montażową i element centrujący, opakowanie kartonowe. Materiał: tworzywo sztuczne PP/stal chromoniklowa DN 40/ Płyta prysznicowa Płyta prysznicowa w kształcie kwadratu do zabudowy na równi z posadzką, służy jako podłoże do montażu glazury lub podobnych wykładzin, ze zintegrowanym spadem o nachyleniu 2%, kołnierzem odpływu z wewnętrznym pierścieniem uszczelniającym dla odpływu SANIT. Powierzchnia oklejona jest wodoszczelną folią w sposób na zakładkę, opakowanie kartonowe Materiał: twarda pianka EPS, gęstość 100 kg/m 3 wymiar (dł. x szer. x wys.) x 500 x x 900 x x 1000 x x 1200 x

39 Rozwiązanie systemowe SANIT dla brodzików prysznicowych na poziomie posadzki Element podbudowy Element podbudowy w kształcie kwadratu do zabudowy powyżej powierzchni posadzki, rozwiązanie alternatywne do cokoliku lanego, wraz z przygotowanym wybraniem pod odpływ SANIT 821/B. Dla wielkości od wymiaru 900 x 900mm przyłącze odpływu należy indywidualnie dopasować. wymiar (dł. x szer. x wys.) x 500 x x 900 x x 1000 x x 1200 x Manszeta przeciwpożarowa wymiar 1. DN 40/d = 50mm DN 40/d = 50mm Manszeta przeciwpożarowa ES 250 (system Staudt) Dla średnic rur DN 40/d = 50mm, ze zintegrowaną izolacją akustyczną, do bezpośredniej zabudowy (w zaprawie), dopuszczenie w zakresie wszystkich powszechnie stosowanych systemów rur z tworzyw sztucznych, klasa odporności ogniowej R 90/R 120, dopuszczenie DIBt: Z , opakowanie kartonowe Manszeta przeciwpożarowa VS 50 (system Staudt) Dla średnic rur DN 40/d = 50mm, ze zintegrowaną izolacją akustyczną, do późniejszej zabudowy (wystająca), dopuszczenie w zakresie wszystkich powszechnie stosowanych systemów rur z tworzyw sztucznych, klasa odporności ogniowej R 90, dopuszczenie DIBt: Z , opakowanie kartonowe Elementy uszczelniające Do uszczelniania pod płytkami ceramicznymi oraz kamieniem naturalnym w metodzie cienkiej warstwy, np. w pomieszczeniach mokrych, jak łazienki i prysznice, materiał: folia PE ze zintegrowaną obustronnie włókniną flizelinową. 1. uszczelnienie naroże wewnętrzne 2. uszczelnienie naroże zewnętrzne 3. taśma uszczelniająca 120mm x 10mm (rolka) 4. uszczelnienie powierzchniowe (na metry) wymiar (dł. x szer. x wys.) Kratka ze stali chromoniklowej ze wzorem Dla odpływu prysznicowego z płytą prysznicową SANIT 821/B, wymiary 98 x 98 x 3mm wymiar (dł. x szer. x wys.) 1. Design Design

40 Produkty SANIT Eisenberg dostępne są w firmie: Przedstawicielstwo w Polsce Sanitärtechnik Eisenberg GmbH ul. Jagiellońska 18, Gliwice tel/fax. (32) , (32) handel@saniteisenberg.pl,
