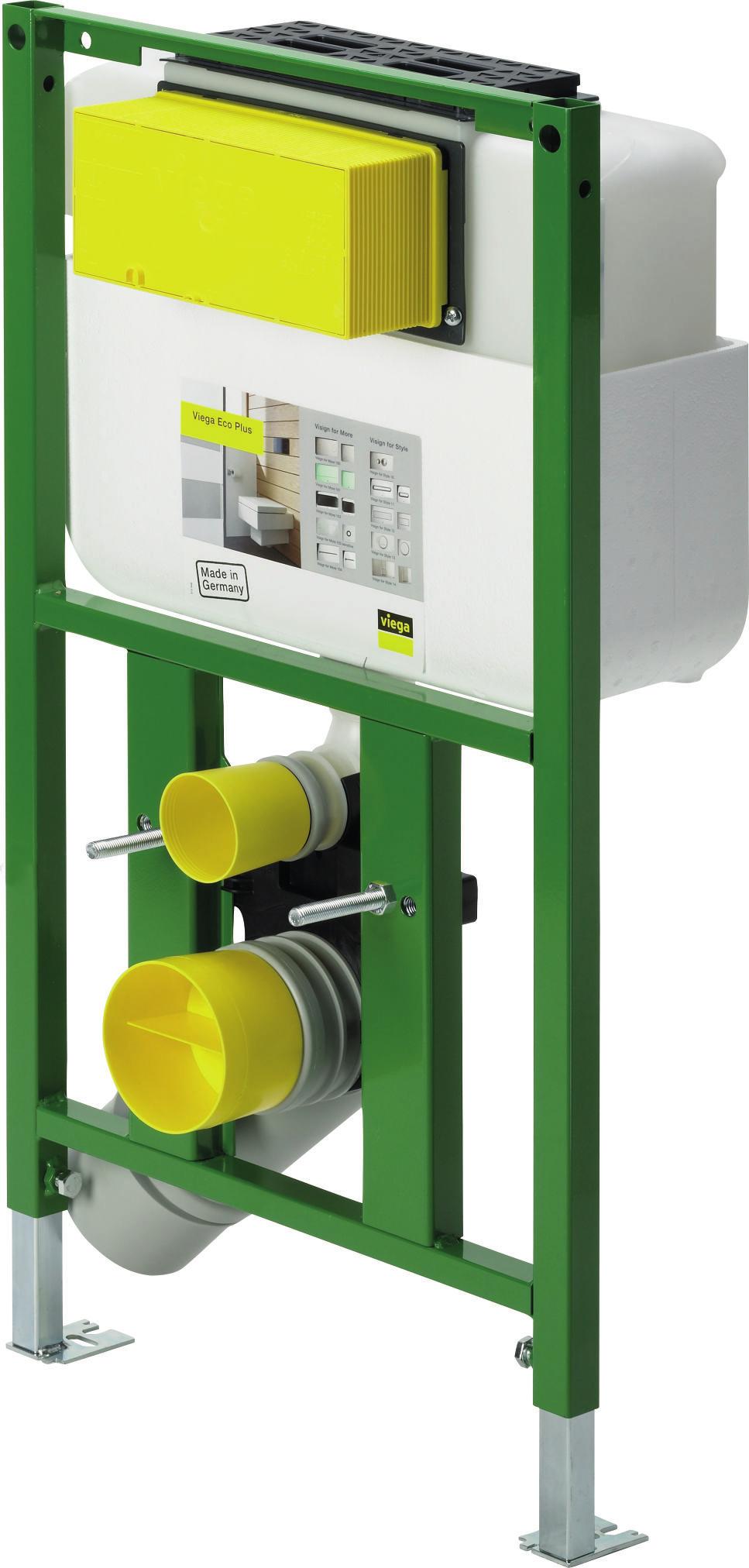

1 Stelaż do WC Viega Eco Plus Instrukcja obsługi Viega Eco Plus Wzór Rok produkcji: od 03/2014 pl_pl

2 Stelaż do WC Viega Eco Plus 2 od 23

3 Spis treści Spis treści 1 Informacje na temat instrukcji obsługi Grupy docelowe Oznaczenie wskazówek Wskazówka na temat tej wersji językowej 5 2 Informacje o produkcie Normy i przepisy Zastosowanie zgodnie z przeznaczeniem Zakresy zastosowania Opis produktu Przegląd Elementy kompatybilne Ochrona akustyczna Dane techniczne 9 3 Obsługa Informacje dotyczące montażu Warunki montażu Wymiary Potrzebne narzędzia Montaż Montaż zestawu do WC Przebudowa mechanizmu uruchamiającego Przygotowanie opcjonalnych wersji spłukiwania Ustawienie ilości spłukiwania Czyszczenie i konserwacja Utylizacja 23 Stelaż do WC Viega Eco Plus 3 od 23

4 Informacje na temat instrukcji obsługi 1 Informacje na temat instrukcji obsługi Niniejszy dokument jest objęty prawem autorskim. Szczegółowe informacje na ten temat można znaleźć w Internecie na stronie viega.com/ legal. 1.1 Grupy docelowe Informacje zawarte w niniejszej instrukcji są skierowane do następujących grup osób: Instalatorzy instalacji grzewczych i sanitarnych oraz przeszkolony wykwalifikowany personel Wykonawcy suchej zabudowy Osoby, które nie posiadają ww. wykształcenia lub kwalifikacji, nie mogą wykonywać prac związanych z montażem, instalacją i ewentualnie konserwacją tego produktu. Ograniczenie to nie dotyczy możliwych wskazówek dotyczących obsługi. Przy montażu produktów Viega należy przestrzegać ogólnie uznanych zasad techniki oraz instrukcji obsługi Viega. 1.2 Oznaczenie wskazówek Teksty ostrzeżeń i wskazówek zostały wyodrębnione z tekstu i oznaczone w sposób szczególny odpowiednimi piktogramami. NIEBEZPIECZEŃSTWO! Ostrzega przed możliwymi śmiertelnymi obrażeniami. OSTRZEŻENIE! Ostrzega przed możliwymi ciężkimi obrażeniami. UWAGA! Ostrzega przed możliwymi obrażeniami. WSKAZÓWKA! Ostrzega przed możliwymi szkodami materialnymi. Stelaż do WC Viega Eco Plus 4 od 23

5 Informacje na temat instrukcji obsługi Dodatkowe wskazówki i porady. 1.3 Wskazówka na temat tej wersji językowej Niniejsza instrukcja obsługi zawiera ważne informacje na temat wyboru produktu i systemu, montażu, oddania do użytku i używania zgodnie z przeznaczeniem oraz w razie potrzeby na temat czynności konserwacyjnych. Informacje na temat produktów, ich właściwości i zasad stosowania opierają się na obowiązujących aktualnie normach europejskich (np. EN) i/lub niemieckich (np. DIN/DVGW). Niektóre fragmenty tekstu mogą zawierać odniesienia do europejskich/ niemieckich przepisów technicznych. Dla innych krajów przepisy te należy traktować jako zalecenia, o ile nie obowiązują w nich odpowiednie krajowe wymagania. Krajowe ustawy, standardy, przepisy, normy i inne regulacje techniczne mają pierwszeństwo przed niemieckimi/europejskimi przepisami podanymi w niniejszej instrukcji. Przedstawione tu informacje nie mają mocy wiążącej dla innych krajów i regionów, zatem należy je traktować jako pomoc. Stelaż do WC Viega Eco Plus 5 od 23

6 Informacje o produkcie 2 Informacje o produkcie 2.1 Normy i przepisy Poniższe normy i przepisy obowiązują w Niemczech i krajach europejskich. Normy krajowe znajdują się na stronie internetowej viega.pl/ normy. Przepisy z punktu: Zakresy zastosowania/warunki montażu Zakres obowiązywania/wskazówka Przepisy obowiązujące w Niemczech Odpowiednie EN Odpowiednie ściany betonowane DIN 1045 Odpowiednie profile ścian działowych DIN Przepisy z punktu: Ochrona akustyczna Zakres obowiązywania/wskazówka Spełnione wymogi w zakresie ochrony akustycznej Spełnione wymogi w zakresie ochrony akustycznej Spełnione wymogi w zakresie ochrony akustycznej Przepisy obowiązujące w Niemczech DIN 4109 DIN 4109 (załącznik 2) VDI 4100 SSt I-SSt II 2.2 Zastosowanie zgodnie z przeznaczeniem Zakresy zastosowania Stelaż do WC Viega Eco Plus nadaje się do montażu na konstrukcjach ściennych i profilach ścian działowych zgodnych z przepisami z punktu Ä Przepisy z punktu: Zakresy zastosowania/warunki montażu na stronie Opis produktu Przegląd Stelaż do WC posiada następujące wyposażenie: Stelaż do WC Viega Eco Plus 6 od 23

7 Informacje o produkcie Rys. 1: Elementy 1 - Stelaż do WC Viega Eco Plus 2 - Śruby do mocowania wyposażenia sanitarnego (rozstaw 180 lub 230 mm) 3 - Nóżki regulacyjne 4 - Łuk odpływowy 5 - Wysokość mocowania miski WC: 330 mm 6 - Spłuczka podtynkowa Viega 2L 7 - Oznaczenie 0,7 m nad górną krawędzią gotowej posadzki 8 - Zestaw mocujący (brak w komplecie, nr wzoru 8173) 9 - Osłona mechanizmu spłukiwania Elementy kompatybilne Stelaż do WC pasuje do dostępnych misek WC, również do misek dla osób niepełnosprawnych. Stelaż do WC można rozszerzyć o następujące kompatybilne elementy: Zestaw mocujący (nr wzoru 8173) Przyłącze zestawu podtynkowego (nr wzoru ) Stelaż do WC można zamontować na modułowym stelażu podtynkowym Viegaswift (nr wzoru ). Zamontować elementy zgodnie z instrukcją obsługi danego elementu. Stelaż do WC Viega Eco Plus 7 od 23

8 Informacje o produkcie Przyłącze zestawu podtynkowego Zestaw podtynkowy nadaje się do podłączenia elektrycznego uruchamiania spłukiwania. Zestaw podtynkowy składa się z rury osłonowej i puszki instalacyjnej wraz z niezbędnym klipsem. Rura osłonowa łączy puszkę instalacyjną ze spłuczką podtynkową. Kompatybilne płytki uruchamiające Produkt Nazwa Wzór Standard Visign for Style Płytka uruchamiająca Standard 1 Płytka uruchamiająca Visign for Style 10 Płytka uruchamiająca Visign for Style 11 Płytka uruchamiająca Visign for Style 12 Płytka uruchamiająca Visign for Style 12 Płytka uruchamiająca Visign for Style 13 Płytka uruchamiająca Visign for Style Jednostka funkcyjna Visign for More Visign for Care sensitive Visign for More sensitive Płytka uruchamiająca Visign for More 100 Płytka uruchamiająca Visign for More 101 Płytka uruchamiająca Visign for More 102 Płytka uruchamiająca Visign for More 103 Płytka uruchamiająca Visign for More 104 Płytka uruchamiająca sensitive Visign for Care Płytka uruchamiająca sensitive Visign for More 100 Płytka uruchamiająca sensitive Visign for More 100 Płytka uruchamiająca sensitive Visign for More (230 V) (6,5 V) (230 V) Stelaż do WC Viega Eco Plus 8 od 23

9 Informacje o produkcie Produkt Nazwa Wzór Visign for Public Płytka uruchamiająca sensitive Visign for More 103 Płytka uruchamiająca Visign for Public 1 Płytka uruchamiająca Visign for Public 2 Spłukiwanie zdalne Visign for Public 1 Płytka maskująca Visign for Public (6,5 V) Ochrona akustyczna Stelaż do WC spełnia wymagania ochrony akustycznej określone w punkcie Ä Przepisy z punktu: Ochrona akustyczna na stronie Dane techniczne Ilość spłukiwania Spłukiwanie oszczędne Spłukiwanie pełne Ustawienie fabryczne Zakres ustawienia Ustawienie fabryczne Zakres ustawienia ok. 3 l ok. 3 4 l ok. 6 l ok. 6 9 l Stelaż do WC Viega Eco Plus 9 od 23

10 3 Obsługa 3.1 Informacje dotyczące montażu Warunki montażu Odpowiednie ściany Stelaż do WC Viega nadaje się do montażu na konstrukcjach ściennych i profilach ścian działowych zgodnych z przepisami z punktu Ä Przepisy z punktu: Zakresy zastosowania/warunki montażu na stronie 6. Stelaż do WC wolno montować wyłącznie na równej ścianie. Wysokość Należy zachować zaznaczoną wysokość górnej krawędzi gotowej posadzki. Głębokość montażu Głębokość montażu może wynosić od 85 mm do 200 mm. Miska WC Stelaż do WC można stosować wyłącznie w połączeniu z WC podwieszanym (rozstaw otworów mocujących 180 mm lub 230 mm). Spłukiwanie W stelażu do WC można zamontować spłukiwanie zdalne Visign for Public1 (nr wzoru ) lub spłukiwanie elektryczne (nr wzoru lub ). Odpowiedni mechanizm spłukujący należy przygotować przed obudowaniem i obłożeniem glazurą stelaża do WC. Do przygotowania spłukiwania zdalnego Visign for Public1 konieczna jest rura osłonowa (znajduje się w zestawie do spłukiwania zdalnego). Stelaż do WC Viega Eco Plus 10 od 23

11 3.1.2 Wymiary Wymiary Potrzebne narzędzia Wiertarka z wiertłem 10 mm Grzechotka z nasadkami: 13 mm / 17 mm Klucz płaski lub oczkowy: 10 mm / 13 mm / 17 mm / 19 mm 3.2 Montaż Montaż zestawu do WC Ściany murowane lub betonowe Przy montażu kilku zestawów do WC w odstępie > 490 mm należy użyć konsoli pośredniej (nr wzoru 8165). Przy montażu przestrzegać instrukcji obsługi konsoli pośredniej. Stelaż do WC Viega Eco Plus 11 od 23

12 Ściana murowana Ø10 X3 X2 X1 Odmierzyć i zaznaczyć punkty mocowania. X1: 390 mm (nr wzoru ) X2: 440 mm (nr wzoru 8173) X3: 810 mm. Wywiercić otwory Zestaw do uchwytów zamontować kluczem płaskim (rozm. 13 mm) _B2 Ustawić wysokość stelaża do WC (klucz rozm. 17 mm) wg znacznika wysokości. Zaznaczyć punkty mocowania na podłodze. 17 Stelaż do WC Viega Eco Plus 12 od 23

13 Wywiercić otwory do przymocowania do podłogi. Ø10 17 Stelaż do WC przymocować kluczem płaskim (rozm. 13 mm) do podłogi za pomocą dołączonych kołków i śrub. Ustawić głębokość montażu (200 mm) stelaża podtynkowego kluczem płaskim (rozm. 17 mm) Zamontować śruby do zamocowania miski (rozstaw 180 mm lub 230 mm). Założyć łuk odpływowy. 19 click Stelaż do WC Viega Eco Plus 13 od 23

14 Obsługa Założyć osłonę mechanizmu spłukiwania. Założyć zaślepki na śruby do mocowania miski WC. Zamontować korek ochronny. Podłączyć wodę. 2x Stelaż do WC Viega Eco Plus Stelaż do WC obłożyć podwójną warstwą impregnowanych płyt kartonowo-gipsowych (nr wzoru ) (2 x 12,5 mm). 14 od 23

15 Profil ściany działowej W razie potrzeby zmienić (fabryczne) ustawienie głębokości nóżek z 75 mm na 50 mm. Wyciągnąć nóżkę i przekręcić ją o Wyznaczyć wysokość według oznaczenia górnej krawędzi gotowej posadzki. Stelaż do WC podnieść do góry (znacznik poziomu) i wypoziomować. Przykręcić nóżki kluczem płaskim (rozm. 17 mm). 17 Zaznaczyć otwory na nóżki. Stelaż do WC Viega Eco Plus 15 od 23

16 Wywiercić otwory. Ø10 Przymocować stelaż do podłogi (klucz rozm. 13 mm). 13 Stelaż do WC przymocować za pomocą dołączonych śrub do profilu ściany. Stelaż do WC połączyć w jednej płaszczyźnie z profilem. 4x Stelaż do WC Viega Eco Plus 16 od 23

17 Obsługa Zamontować śruby do zamocowania miski (rozstaw 180 mm lub 230 mm). Założyć łuk odpływowy click Założyć osłonę mechanizmu spłukiwania. Założyć zaślepki na śruby do mocowania miski WC. Zamontować korek ochronny. W razie potrzeby zamontować redukcję. Podłączyć wodę. Stelaż do WC Viega Eco Plus 17 od 23

18 Usztywnić profile ściany kawałkami płyty ( 30 cm). 30 2x Stelaż do WC obłożyć podwójną warstwą impregnowanych płyt kartonowo-gipsowych (nr wzoru ) (2 x 12,5 mm) Przebudowa mechanizmu uruchamiającego Mechanizm uruchamiający może być zamontowany z przodu lub od góry. W stanie fabrycznym mechanizm uruchamiający jest zamontowany z przodu. W celu przełożenia mechanizmu uruchamiającego do góry należy wykonać następujące czynności: Zdjąć boczną osłonę spłuczki. Stelaż do WC Viega Eco Plus 18 od 23

19 Pałąk zdjąć do tyłu z mocowania mechanicznego układu uruchamiającego. Blokadę mechanicznego układu uruchamiającego przekręcić o 90 odwrotnie do kierunku ruchu wskazówek zegara. ð Mechaniczny układ uruchamiający jest odblokowany i można go wyjąć. Wyjąć mechaniczny układ uruchamiający. Zdjąć górną osłonę rewizyjną. Stelaż do WC Viega Eco Plus 19 od 23

20 Mechaniczny układ uruchamiający włożyć od góry do spłuczki. Szyny na górnym i dolnym brzegu mechanicznego układu uruchamiającego muszą znajdować się we wgłębieniach szybu rewizyjnego spłuczki. Blokadę mechanicznego układu uruchamiającego przekręcić o 90 w kierunku ruchu wskazówek zegara. ð Mechaniczny układ uruchamiający jest zablokowany. Mechaniczny układ uruchamiający zawiesić na pałąku zaworu odpływowego. Włożyć od góry osłonę spłuczki. Stelaż do WC Viega Eco Plus 20 od 23

21 Osłonę rewizyjną włożyć od przodu. Założyć szyb rewizyjny. Stelaż do WC obłożyć podwójną warstwą impregnowanych płyt gipsowo-kartonowych (nr wzoru ) (2 x 12,5 mm) oraz glazurą Przygotowanie opcjonalnych wersji spłukiwania Przygotowanie do spłukiwania zdalnego X Do przygotowania spłukiwania zdalnego Visign for Public1 (nr wzoru ) konieczna jest rura osłonowa (znajduje się w zestawie do spłukiwania zdalnego). Rurę osłonową ułożyć od puszki instalacyjnej do spłuczki podtynkowej. X Odstęp modułu spłukiwania zdalnego od spłuczki (x) min. 1,0 m maks. 1,7 m Przygotowanie spłukiwania elektrycznego Do przygotowania do spłukiwania elektrycznego (nr wzoru lub ) jest potrzebna odpowiednia rura osłonowa (brak w zestawie do spłukiwania elektrycznego). Rurę osłonową ułożyć od włącznika/przycisku do spłuczki podtynkowej, aby połączyć puszkę podtynkową ze spłuczką podtynkową. X3 X2 X1 Umieszczenie zasilacza przy spłuczce X1= maks. 0,75 m X2= maks. 2,75 m z przedłużaczem, 1 x nr kat X3= maks. 4,75 m z dwoma przedłużaczami, 2 x nr kat Stelaż do WC Viega Eco Plus 21 od 23

22 3.2.4 Ustawienie ilości spłukiwania Przy fabrycznym ustawieniu ilości spłukiwania możliwe jest natychmiastowe dodatkowe spłukanie. Spłukiwanie oszczędne Stelaż do WC jest ustawiony fabrycznie na spłukiwanie oszczędne ok. 3 l. Spłukiwanie oszczędne można ustawić na ilości: ok. 3 l / 3,5 l / 4 l. Wymontować zawór odpływowy ze spłuczki podtynkowej. Suwak regulacyjny z boku rury przelewowej ustawić na odpowiednie spłukiwanie oszczędne: Pozycja górna: ok. 3 l Pozycja środkowa: ok. 3,5 l Pozycja dolna: ok. 4 l Pozycje są zaznaczone wgłębieniami. Spłukiwanie pełne Stelaż do WC jest ustawiony fabrycznie na spłukiwanie pełne ok. 6 l. Spłukiwanie pełne można ustawić płynnie od ok. 6 l do ok. 9 l. Wymontować zawór odpływowy ze spłuczki podtynkowej. Suwakiem regulacyjnym pod zaworem odpływowym ustawić ilość spłukiwania pełnego: w lewo: ok. 6 l w prawo: ok. 9 l 3.3 Czyszczenie i konserwacja Prace związane z czyszczeniem może wykonywać wyłącznie wykwalifikowany personel. Stelaż do WC Viega Eco Plus 22 od 23

23 Czyszczenie i konserwacja spłuczki podtynkowej Spłuczka podtynkowa jest poddawana stałym obciążeniom mechanicznym, chemicznym i fizycznym. Dlatego elementy należy czyścić w miarę potrzeby i wymieniać uszczelki zaworu odpływowego i napełniającego. Na obszarach lub w regionach o wysokiej twardości wody, na skutek zwiększonego stężenia soli wapnia lub magnezu na zaworach dopływowych i odpływowych może osadzać się kamień. W zależności od stopnia zakamienienia zawory należy wymienić. Prace w spłuczce podtynkowej można wykonywać w zależności od pozycji płytki uruchamiającej od przodu lub od góry przez otwór rewizyjny. 3.4 Utylizacja Produkt i opakowanie posegregować na odpowiednie grupy materiałów (np. papier, metale, tworzywa sztuczne lub metale nieżelazne) i usunąć je zgodnie z obowiązującymi przepisami. Stelaż do WC Viega Eco Plus 23 od 23
