1 I N S U L AT I O N PU Bloki Przyłączeniowe Niezliczone możliwości montażu.

2 PU Bloki Przyłączeniowe - dlaczego warto? Oszczędzaj czas Oszczędzaj pieniądze Używając PU bloków w instalacji sanitarnej lub grzewczej eliminujesz konieczność: montażu grzejników jedynie w celu sprawdzenia szczelności instalacji, dopasowania armatury i płytek wokól rur. Około 25% grzejników ulega uszkodzeniom w trakcie montażu w celu przeprowadzenia testu szczelności instalacji. Stosując PU bloki unikniesz szkód i kosztów wymiany wadliwych elementów. Dodatkowo PU bloki stanowią idealną izolację zapobiegając skraplaniu się wody i utracie ciepła. Postaw na latwą instalację Zadbaj o estetykę W procesie produkcji płynna masa poliuretanowa wlewana jest do formy, gdzie rozpręża się wokół pozostałych elementów tworząc: lekki blok - dla łatwej obsługi, jednolitą i stabilną strukturę - niezawodną w montażu, solidny produkt - odpowiedni nawet do dalekiego transportu. Inteligentny design PU bloków: pozwala na profesjonalną instalację, ułatwia czyszczenie powierzchni wokół grzejników, dodaje wnętrzom świeżego wyglądu. 2

3 Proces instalacji Przygotuj ścianę 1w razie potrzeby wykonaj otwór. Zamocuj blok 2użyj pasków mocujących i/lub pianki montażowej. Sprawdź szczelność 3bez konieczności montażu grzejników. Podłącz grzejniki 4na końcu procesu. Powyższy schemat przedstawia krok po kroku proces montażu PU bloków dla grzejników. Proces montażu innych bloków może się różnić. TIMI d.o.o., Ob potoku 11, 2319 Poljčane, Słowenia 3

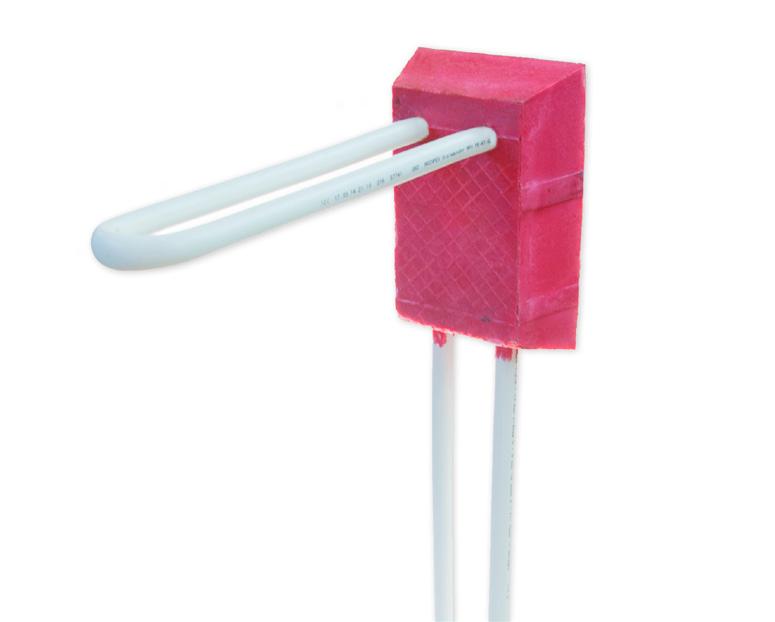

4 Grzejnik PU01 Solidny blok instalacyjny dla szybkiego i łatwego montażu. Kształt kolanka przyłączeniowego ułatwia instalację, eliminując potrzebę przycinania płytek podłogowych wokół rur. Podwójne paski mocujące Rodzaj rur: miedź, stal nierdzewna, stal Opis techniczny bloku (mm): PU01-S PU01-L Wymiary: 290 x 130 x x 130 x 60 Długość rur przyłączeniowych: Długość kolanka przyłączeniowego: Odległość między przyłączami wody: Średnica rur przyłączeniowych: φ 15 φ 15 Odległość pomiędzy kolankiem a rurami przyłączeniowymi: 210 or or 155 Długość pasków mocujących (Fe-Zn): Całkowita długość rur przyłączeniowych: Rodzaj rur: miedź* miedź* Cena: Cena bloku bez rur: * lub inny rodzaj rur jednowarstwowych, za wyjątkiem rur plastikowych (cena bloku może się różnić w zależności od rodzaju użytych rur) or or 155 PU01-S PU01-L Ilość sztuk w opakowaniu: 50 Minimalna wartość zamówienia (w opakowaniach): 10 Waga opakowania (kg):

5 Grzejnik PU02 Podwójne paski mocujące Rodzaj rur: wielowarstwowe rury kompozytowe z aluminiowym lub tytanowym rdzeniem Opis techniczny bloku (mm): PU02-S PU02-L Wymiary: 290 x 130 x x 130 x 60 Długość rur przyłączeniowych: Długość kolanka przyłączeniowego: Odległość między przyłączami wody: Średnica rur przyłączeniowych: 210 or or 155 Odległość pomiędzy kolankiem a rurami przyłączeniowymi: φ 16 or φ 18 φ 16 or φ 18 Długość pasków mocujących (Fe-Zn): Całkowita długość rur przyłączeniowych: Rodzaj rur: Uponor Unipipe MLC* Uponor Unipipe MLC* Cena: Cena bloku bez rur: * lub inny rodzaj wielowarstwowych rur plastikowych (cena bloku może się różnić w zależności od rodzaju użytych rur) or or 155 PU02-S PU02-L Ilość sztuk w opakowaniu: 50 Minimalna wartość zamówienia (w opakowaniach): 10 Waga opakowania (kg): TIMI d.o.o., Ob potoku 11, 2319 Poljčane, Słowenia 5

6 Grzejnik PU03 Możliwa regulacja wysokości instalacji i długości kolanka Podwójne paski mocujące Rodzaj rur: wielowarstwowe rury kompozytowe z aluminiowym lub tytanowym rdzeniem Opis techniczny bloku (mm): PU03 (najkrótsza wersja) PU03 (najdłuższa wersja) Wymiary: 140 x 130 x x 130 x 60 Długość rur przyłączeniowych: Długość kolanka przyłączeniowego: Odległość między przyłączami wody: Średnica rur przyłączeniowych: φ 16 or φ 18 φ 16 or φ 18 Długość pasków mocujących (Fe-Zn): Całkowita długość rur przyłączeniowych: Rodzaj rur: Uponor Unipipe MLC* Uponor Unipipe MLC* Cena: Cena bloku bez rur: * lub inny rodzaj wielowarstwowych rur plastikowych (cena bloku może się różnić w zależności od rodzaju użytych rur) PU03 Ilość sztuk w opakowaniu: 50 Minimalna wartość zamówienia (w opakowaniach): 10 Waga opakowania (kg): 15 6

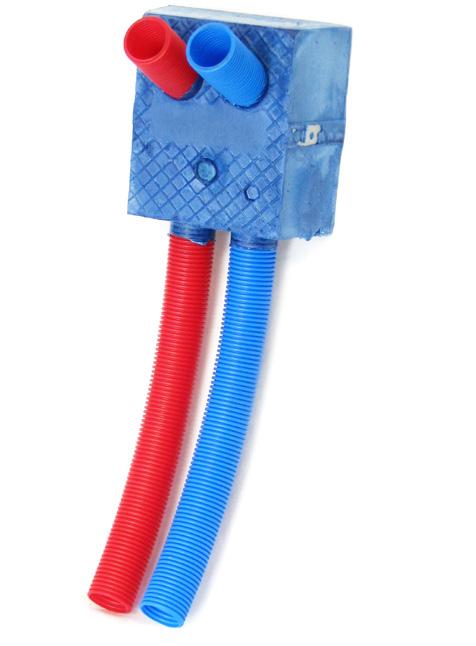

7 Grzejnik PU04 Elastyczne tuby osadzone w solidnej poliuretanowej konstrukcji zapewniają łatwość instalacji rur plastikowych. 2 prowadzące tuby dla plastikowych rur (bez warstwy aluminium) Możliwa regulacja wysokości instalacji Opis techniczny bloku (mm): PU04 Wymiary: 150 x 150 x 70 Długość tub przyłączeniowych: 300 Średnica tub przyłączeniowych: φ 34/29,5 Długość pasków mocujących (Fe-Zn): 60 Całkowita długość tub przyłączeniowych: 2*500 Cena: PU04 Ilość sztuk w opakowaniu: 50 Minimalna wartość zamówienia (w opakowaniach): 10 Waga opakowania (kg): 15 TIMI d.o.o., Ob potoku 11, 2319 Poljčane, Słowenia 7

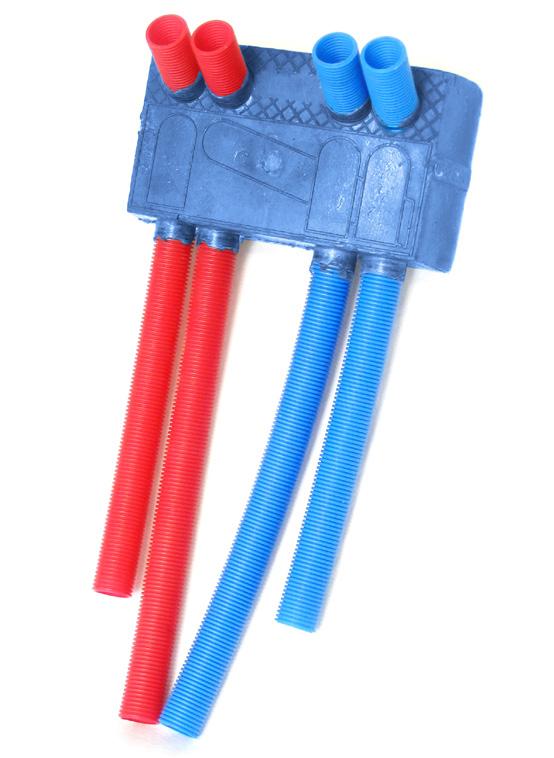

8 Grzejnik konwektorowy PU05 Elastyczne tuby osadzone w solidnej poliuretanowej konstrukcji zapewniają łatwość instalacji rur plastikowych. 4 prowadzące tuby dla plastikowych rur (bez warstwy aluminium) Możliwa regulacja wysokości instalacji Opis techniczny bloku (mm): PU05 Wymiary: 280 x 150 x 70 Długość tub przyłączeniowych: 300/400 Średnica tub przyłączeniowych: φ 34/29,5 Długość pasków mocujących (Fe-Zn): 60 Całkowita długość tub przyłączeniowych: 2* *600 Cena: PU05 Ilość sztuk w opakowaniu: 25 Minimalna wartość zamówienia (w opakowaniach): 20 Waga opakowania (kg): 15 8

9 Wanna i prysznic PU11 Możliwa regulacja wysokości instalacji Wzmocniona armatura instalacyjna Rodzaj rur: wielowarstwowe rury kompozytowe z aluminiowym lub tytanowym rdzeniem Opis techniczny bloku (mm): PU11 Wymiary: 185 x 250 x 55 Długość rur przyłączeniowych: 370 Odległość pomiędzy przyłączami wody: 153 Średnica rur przyłączeniowych: φ 16 or φ 18 Przyłącze wody: 1/2 Długość pasków mocujących (Fe-Zn): 55 Całkowita długość rur przyłączeniowych: 1000 Rodzaj rur: Uponor Unipipe MLC* Cena: Cena bloku bez rur: * lub inny rodzaj wielowarstwowych rur plastikowych (cena bloku może się różnić w zależności od rodzaju użytych rur) 16 Fitting 1/2" PU11 Ilość sztuk w opakowaniu: 48 Minimalna wartość zamówienia (w opakowaniach): 5 Waga opakowania (kg): 48 TIMI d.o.o., Ob potoku 11, 2319 Poljčane, Słowenia 9

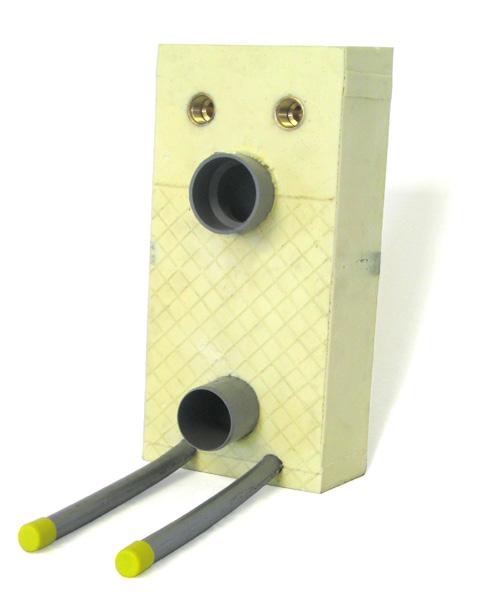

10 Bidet PU12 Wzmocniona armatura instalacyjna Stała wysokość instalacji Wbudowana U-kształtna rura odpływowa Rodzaj rur: wielowarstwowe rury kompozytowe z aluminiowym lub tytanowym rdzeniem Opis techniczny bloku (mm): PU12 Wymiary: 340 x 170 x 65 Długość rur przyłączeniowych: 200 Wysokość odpływu: 230 Odległość pomiędzy przyłączami wody: 75 Średnica rury odpływowej: φ 40 or φ 50 Średnica rur przyłączeniowych: φ 16 or φ 18 Przyłącze wody: 1/2 Długość pasków mocujących (Fe-Zn): 60 Całkowita długość rur przyłączeniowych: 1000 Rodzaj rur: Uponor Unipipe MLC* Cena: Cena bloku bez rur: * lub inny rodzaj wielowarstwowych rur plastikowych (cena bloku może się różnić w zależności od rodzaju użytych rur) Fitting 1/2" PU12 Ilość sztuk w opakowaniu: 30 Minimalna wartość zamówienia (w opakowaniach): 5 Waga opakowania (kg): 38 10

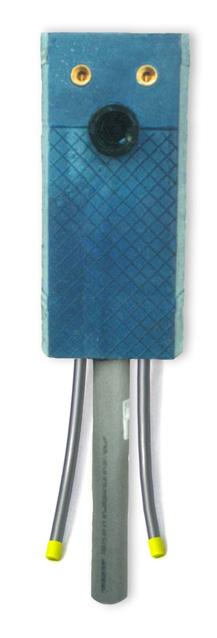

11 Umywalka i zlewozmywak PU13 Wzmocniona armatura instalacyjna dla cięższych kranów Podwójne paski mocujące Stała wysokość instalacji (±3cm) Wbudowana prosta rura odpływowa Rodzaj rur: wielowarstwowe rury kompozytowe z aluminiowym lub tytanowym rdzeniem Opis techniczny bloku (mm): PU13 Wymiary: 680 x 150 x 65 Długość rur przyłączeniowych: 200 Wysokość odpływu: 625 Odległość pomiędzy przyłączami wody: 75 Średnica rury odpływowej: φ 40 or φ 50 Średnica rur przyłączeniowych: φ 16 or φ 18 Przyłącze wody: 1/2 Długość pasków mocujących (Fe-Zn): 60 Całkowita długość rur przyłączeniowych: 1000 Rodzaj rur: Uponor Unipipe MLC* Cena: Cena bloku bez rur: * lub inny rodzaj wielowarstwowych rur plastikowych (cena bloku może się różnić w zależności od rodzaju użytych rur) Fitting 1/2" PU13 Ilość sztuk w opakowaniu: 16 Minimalna wartość zamówienia (w opakowaniach): 5 Waga opakowania (kg): 22 TIMI d.o.o., Ob potoku 11, 2319 Poljčane, Słowenia 11

12 Umywalka i zlewozmywak PU14 Możliwa regulacja wysokości instalacji Wzmocniona armatura instalacyjna dla cięższych kranów Podwójne paski mocujące Wbudowana prosta rura odpływowa Rodzaj rur: wielowarstwowe rury kompozytowe z aluminiowym lub tytanowym rdzeniem Opis techniczny bloku (mm): PU14 Wymiary: 300 x 190 x 65 Długość rur przyłączeniowych: 400 Wysokość odpływu: 600 Odległość pomiędzy przyłączami wody: 75 Średnica rury odpływowej: φ 40 or φ 50 Średnica rur przyłączeniowych: φ 16 or φ 18 Przyłącze wody: 1/2 Długość pasków mocujących (Fe-Zn): 60 Całkowita długość rur przyłączeniowych: 1000 Rodzaj rur: Uponor Unipipe MLC* Cena: Cena bloku bez rur: * lub inny rodzaj wielowarstwowych rur plastikowych (cena bloku może się różnić w zależności od rodzaju użytych rur) Fitting 1/2" PU14 60 Ilość sztuk w opakowaniu: 24 Minimalna wartość zamówienia (w opakowaniach): 5 Waga opakowania (kg): 32 12

13 Pralka PU15 Możliwa regulacja wysokości instalacji Uniwersalne przyłącze dla syfonu Dostępne również bloki z przyłączami dopasowanymi wyłącznie do wybranych przez klienta syfonów Rodzaj rur: wielowarstwowe rury kompozytowe z aluminiowym lub tytanowym rdzeniem Opis techniczny bloku (mm): PU15 Wymiary: 170 x 150 x 66 Długość rur przyłączeniowych: Wysokość odpływu: 500 Odległość pomiędzy przyłączami wody: 100 Średnica rury odpływowej: φ 32 Średnica rur przyłączeniowych: φ 16 or φ 18 Przyłącze wody: 1/2 Długość pasków mocujących (Fe-Zn): 60 Całkowita długość rur przyłączeniowych: Rodzaj rur: Uponor Unipipe MLC* Cena: Cena bloku bez rur: * lub inny rodzaj wielowarstwowych rur plastikowych (cena bloku może się różnić w zależności od rodzaju użytych rur) Fitting 1/2" PU15 Ilość sztuk w opakowaniu: 36 Minimalna wartość zamówienia (w opakowaniach): 5 Waga opakowania (kg): 21 TIMI d.o.o., Ob potoku 11, 2319 Poljčane, Słowenia 13

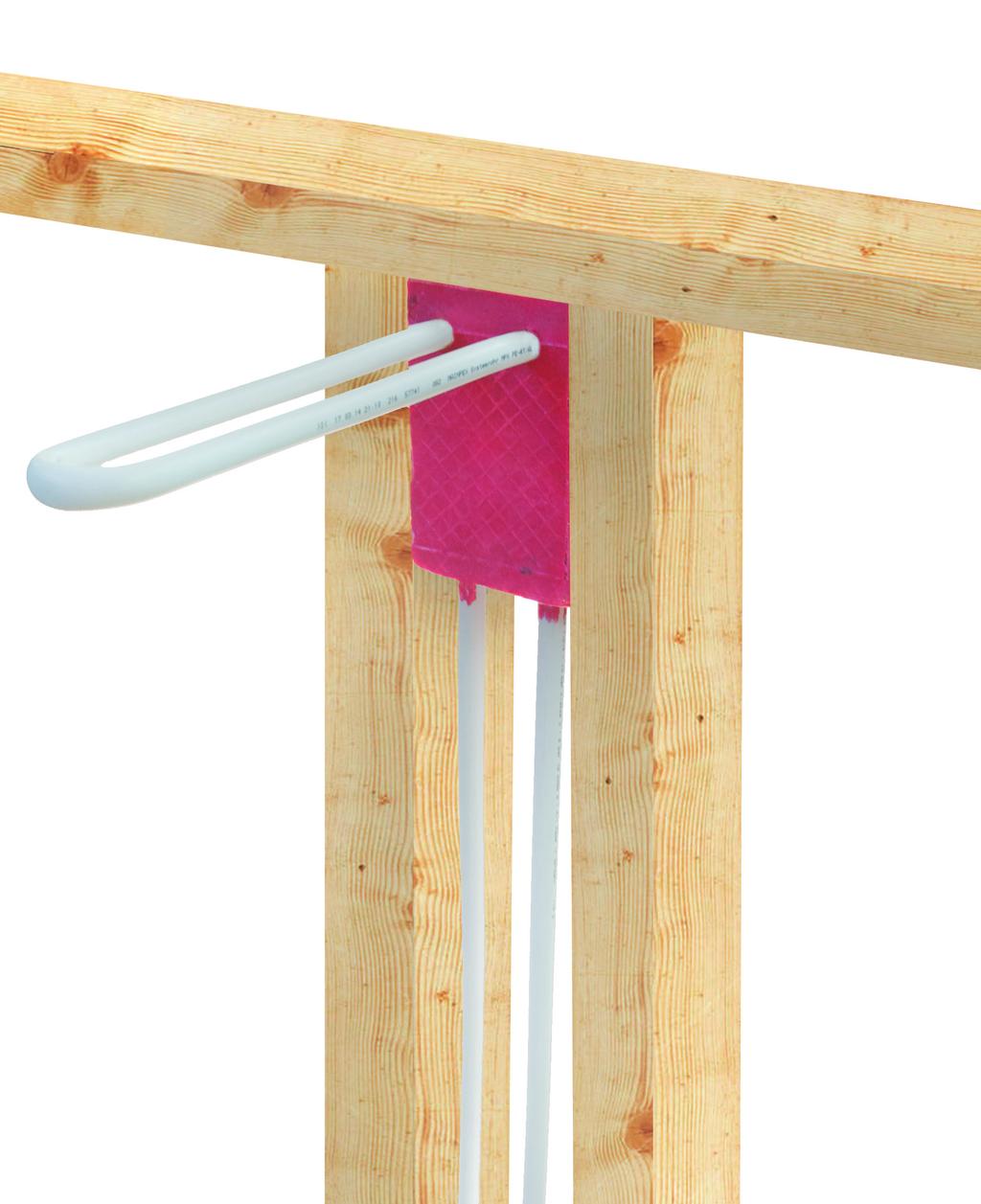

14 Domy prefabrykowane Oprócz standardowych PU bloków oferujemy również bloki przyłączeniowe wmontowane w drewniane ramy dla łatwiejszej instalacji w domach prefabrykowanych. Zapytaj nas o szczegółową ofertę! 14

15 Pozostałe produkty Wylew poliuretanu do ścian chłodniczych Płynna masa poliuretanowa Różnorodne wyroby z masy poliuretanowej Polietylenowa izolacja rur TIMI d.o.o., Ob potoku 11, 2319 Poljčane, Słowenia 15

16 Informacje ogólne PU Bloki na zamówienie Potrzebujesz bloku jakiego nie ma w tym katalogu? Oferujemy wykonanie nowych lub modyfikację istniejących bloków tak, aby spełniały Twoje wymagania. Prześlij nam dane techniczne, a razem stworzymy produkt jakiego potrzebujesz. Płatności Ceny, koszty transportu oraz terminy płatności są uzgadniane indywidualnie by zapewnić obustronne zadowolenie ze współpracy. Dostawa Klienci mogą skorzystać ze zorganizowanej przez nas dostawy lub zapewnić własny transport. Ważne! Bloki pakowane są w kartonowe pudełka o wymiarach 1200 x 800 x 330 mm. O nas TIMI d.o.o. to rodzinna firma, która może poszczycić się 23-letnim obecnością na rynku izolacji. Dane kontaktowe: e: info@timidoo.net t: +386 (0) m: +386 (0) f: +386 (0) Potrzebujesz więcej informacji? Skontaktuj się z TIMI d.o.o., Ob potoku 11, 2319 Poljčane, Słowenia
