1 Aparat cyfrowy DC E310 Podręcznik użytkownika Witamy

2 Zastrzeżenie praw autorskich Copyright 2006 BenQ Corporation. Wszelkie prawa zastrzeżone. Żadnej z części tej publikacji nie można kopiować, transmitować, przetwarzać, zapisywać w systemie odzyskiwania danych lub przekładać na inne języki lub na język komputerowy, w jakiejkolwiek formie lub przy użyciu jakichkolwiek nośników elektronicznych, mechanicznych, magnetycznych, optycznych, chemicznych, ręcznych albo innych, bez wcześniejszej pisemnej zgody tej firmy. Disclaimer BenQ Corporation nie udziela żadnych zabezpieczeń lub gwarancji, wyraźnych lub domniemanych, w odniesieniu do niniejszej publikacji, a w szczególności domniemanych gwarancji lub warunków przydatności handlowej lub użyteczności do określonego celu. Dodatkowo, BenQ Corporation zastrzega sobie prawo do korekty tej publikacji oraz do wykonywania w różnych odstępach czasu, zmian w treści niniejszej publikacji, bez konieczności powiadamiania kogokolwiek o przeprowadzeniu takich poprawek lub zmian. *Windows, Internet Explorer oraz Outlook Express są znakami towarowymi Microsoft Corporation. Inne nazwy są zastrzeżone prawem autorskim ich odpowiednich firm lub organizacji. Dbanie o aparat Nie należy korzystać z aparatu przy temperaturach poniżej 0 C lub powyżej 40 C. Nie należy używać aparatu lub go przechowywać w wymienionych poniżej warunkach otoczenia: Bezpośrednie światło słoneczne Na dużej wysokości i w miejscach zakurzonych W pobliżu urządzeń klimatyzacyjnych, grzejników elektrycznych lub innych źródeł ciepła W zamkniętych samochodach przy bezpośrednim oddziaływaniu słońca W miejscach niestabilnych Jeżeli aparat ulegnie zamoczeniu, należy go jak najszybciej wytrzeć suchą szmatką. Sól lub woda morska może spowodować poważne uszkodzenie aparatu. Do czyszczenia aparatu, nie wolno używać rozpuszczalników organicznych takich jak alkohol, itp. Zabrudzenia obiektywu lub celownika należy usuwać szczoteczką do czyszczenia obiektywów lub miękką szmatką. Nie należy dotykać obiektywu palcami. Aby zapobiec porażeniu prądem elektrycznym, nie należy rozmontowywać lub naprawiać aparatu samodzielnie. Woda może spowodować pożar lub porażenie prądem. Dlatego też, aparat należy przechowywać w suchym miejscu. Nie należy używać aparatu na zewnątrz, podczas opadów deszczu lub śniegu. Nie należy używać aparatu w wodzie lub w pobliżu wody. Jeżeli do aparatu dostaną się obce ciała lub woda, należy natychmiast wyłączyć zasilanie i odłączyć baterie oraz transformator. Należy usunąć obce ciała lub wodę i przekazać aparat do punktu serwisowego. Aby uniknąć utraty zdjęć, należy jak najszybciej przenieść dane do komputera. Usuwanie odpadów sprzętu elektrycznego i elektronicznego przez prywatnych użytkowników z gospodarstw domowych w krajach Unii Europejskiej. Obecność na produkcie lub opakowaniu tego symbolu oznacza, że nie można go wyrzucać ze śmieciami domowymi. Zużyty sprzęt należy przekazać w celu przetworzenia do sieci gromadzenia zużytego sprzętu elektrycznego i elektronicznego. Dalsze informacje dotyczące przetwarzania tego sprzętu można uzyskać w urzędzie miejskim, w sklepie w którym zakupiono sprzęt lub w lokalnej firmie zajmującej się utylizacją odpadów. Przetwarzanie materiałów pomaga w zachowaniu zasobów naturalnych i zapewnia przetwarzanie w sposób bezpieczny dla zdrowia ludzi i dla środowiska.

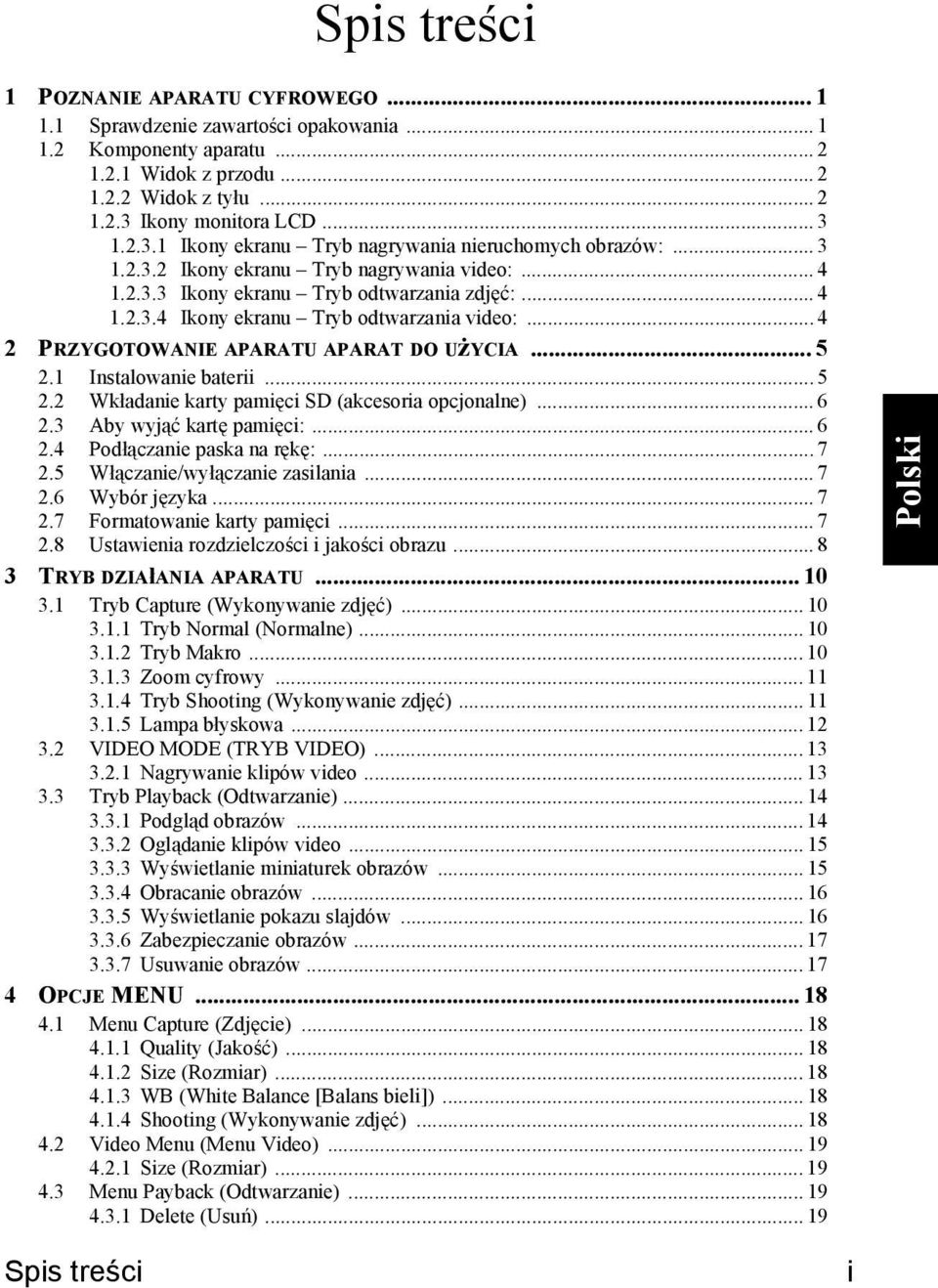

3 Spis treści 1 POZNANIE APARATU CYFROWEGO Sprawdzenie zawartości opakowania Komponenty aparatu Widok z przodu Widok z tyłu Ikony monitora LCD Ikony ekranu Tryb nagrywania nieruchomych obrazów: Ikony ekranu Tryb nagrywania video: Ikony ekranu Tryb odtwarzania zdjęć: Ikony ekranu Tryb odtwarzania video: PRZYGOTOWANIE APARATU APARAT DO UżYCIA Instalowanie baterii Wkładanie karty pamięci SD (akcesoria opcjonalne) Aby wyjąć kartę pamięci: Podłączanie paska na rękę: Włączanie/wyłączanie zasilania Wybór języka Formatowanie karty pamięci Ustawienia rozdzielczości i jakości obrazu TRYB DZIAłANIA APARATU Tryb Capture (Wykonywanie zdjęć) Tryb Normal (Normalne) Tryb Makro Zoom cyfrowy Tryb Shooting (Wykonywanie zdjęć) Lampa błyskowa VIDEO MODE (TRYB VIDEO) Nagrywanie klipów video Tryb Playback (Odtwarzanie) Podgląd obrazów Oglądanie klipów video Wyświetlanie miniaturek obrazów Obracanie obrazów Wyświetlanie pokazu slajdów Zabezpieczanie obrazów Usuwanie obrazów OPCJE MENU Menu Capture (Zdjęcie) Quality (Jakość) Size (Rozmiar) WB (White Balance [Balans bieli]) Shooting (Wykonywanie zdjęć) Video Menu (Menu Video) Size (Rozmiar) Menu Payback (Odtwarzanie) Delete (Usuń) Spis treści i

4 4.3.2 Delete All (Usuń wszystkie) Slideshow (Pokaz slajdów) Protect (Zabezpiecz) Thumbnail (Miniaturki) Rotation (Obrót) Menu Setup (Menu Ustawienia) Language (Język) Frequency (Częstotliwość) Power Off (Wyłączenie zasilania) Brzęczyk Format (Formatuj) Reset (Wyzeruj) PODłąCZANIE DO KOMPUTERA Instalowanie oprogramowania aparatu cyfrowego Pakiet oprogramowania Przenoszenie plików do/z komputera Przenoszenie zdjęć i klipów filmowych UŻYWANIE APARATU JAKO KAMERY KOMPUTEROWEJ ROZWIąZYWANIE PROBLEMó W SPECYFIKACJE INFORMACJE O SERWISIE ii Spis treści

5 1 POZNANIE APARATU CYFROWEGO 1.1 Sprawdzenie zawartości opakowania Opakowanie zawiera następujące elementy: Ogólne komponenty produktu: 1. Podręcznik użytkownika 2. Aparat cyfrowy 3. Kabel USB 4. Pasek aparatu 5. Dysk CD-ROM z oprogramowaniem 6. Pokrowiec na aparat 7. Baterie Główne akcesoria (opcjonalne): 1. Karta pamięci Jeżeli brakuje któregoś z wymienionych elementów lub coś jest uszkodzone, należy skontaktować się z dostawcą. Opakowanie należy zachować na wypadek potrzeby dostarczenia aparatu do naprawy. Akcesoria i komponenty mogą się różnić, w zależności od do dostawcy. 16MB pamięci wewnętrznej, umożliwia wykonywanie i zapisywanie zdjęć bez dodatkowej karty pamięci. Wielkość pamięci, można rozszerzyć (do 1GB), wykorzystując zewnętrzną kartę pamięci. Poznanie aparatu cyfrowego 1

6 1.2 Komponenty aparatu Widok z przodu 1. Otwór mocowania paska 2. Pokrywa obiektywu 3. Obiektyw 4. Dioda LED samowyzwalacza 5. Lampa błyskowa 6. Przycisk zasilania 7. Przycisk migawki Widok z tyłu 1. Przełącznik ostrości Tryb Normalne Tryb Makro 2. Dioda LED stanu działania 3. Przycisk Przycisk Playback (Odtwarzanie) 4. Przycisk strzałki (w prawo) Przycisk MODE (TRYB) 5. SET (USTAW) Przycisk USTAW Przycisk Flash (Lampa błyskowa) 6. Przycisk strzałki (w dół) Przycisk MENU 7. Przycisk strzałki (w lewo) Przycisk Zoom (Powiększenie) 8. Monitor LCD 9. Złącze USB 10. Pokrywa baterii 11. Pokrywa karty pamięci 12. Gniazdo statywu 2 Poznanie aparatu cyfrowego

7 1.2.3 Ikony monitora LCD Ikony ekranu Tryb nagrywania nieruchomych obrazów: 1. Tryb Capture (Przechwytywanie) 2. Tryb Focus (Ostrość) Tryb Macro (Makro) Tryb [bez ikon] Normal (Normalny) 3. Tryb Shooting (Zdjęcia) [Brak ikony] Single (Pojedynczy) Samowyzwalacz Ciągłe 1,3MP Ciągłe VGA 4. White balance (Balans bieli) A Auto (Automatyczny) Daylight (Światło dzienne) Cloudy (Pochmurno) Tungsten (Oświetlenie żarowe) Fluorescent (Oświetlenie jarzeniowe) 5. Image size (Rozmiar obrazu) VGA 1,3MP 3MP 4MP 5MP 6. Jakość obrazu Normal (Normalna) Fine (Wysoka) Super fine (Bardzo wysoka) 7. Możliwa do wykonania ilość zdjęć 8. Wskaźnik zoomu cyfrowego 9. Tryb Flash (Lampa błyskowa) Flash off (Lampa błyskowa wyłączona) Auto flash (Automatyczna lampa błyskowa) x Poziom naładowania baterii Pełne naładowanie baterii Średni poziom naładowania baterii Rozładowanie baterii 11. Wskaźnik karty pamięci [Brak ikony] Pamięć wewnętrzna Karta pamięci SD 9 8 Poznanie aparatu cyfrowego 3

8 Ikony ekranu Tryb nagrywania video: 1. Video mode (Tryb Video) 2. Wskaźnik karty pamięci 3. Poziom naładowania baterii 4. Możliwy czas nagrywania 5. Image size (Rozmiar obrazu) 6. Tryb Focus (Ostrość) (tylko w trybie podglądu) Ikony ekranu Tryb odtwarzania zdjęć: 1. Tryb Capture (Przechwytywanie) 2. Ikona Protection (Zabezpieczenie) 3. Numer pliku/ łączna liczba plików Ikony ekranu Tryb odtwarzania video: 1. Łączny czas nagrywania 2. Video mode (Tryb Video) 3. Ikona Protection (Zabezpieczenie) 4. Numer pliku/ łączna liczba plików 5. Wskaźnik odtwarzania/ zatrzymania video Poznanie aparatu cyfrowego

9 2 PRZYGOTOWANIE APARATU APARAT DO UżYCIA Do zasilania aparatu służą 2 baterie AAA (alkaliczne lub Ni-MH). 2.1 Instalowanie baterii 1. Sprawdź, czy aparat jest wyłączony. 2. Przesuń pokrywę baterii w kierunku strzałki [OPEN (OTWARTA)]. 3. Wstaw baterie, uważając na prawidłowe usytuowanie biegunów (+ oraz -). 4. Zamknij pewnie pokrywę baterii. Na wydajność baterii wpływa typ baterii i temperatura otoczenia. Należy unikać używania baterii w ekstremalnie niskich temperaturach otoczenia, ponieważ niskie temperatury mogą skrócić żywotność baterii i zmniejszyć wydajność aparatu. Niska temperatura wpływa także na wydajność baterii alkalicznych, w związku z czym zaleca się stosowanie ładowalnych baterii Ni-MH. Stosowanie nowych baterii ładowalnych lub baterii nie używanych przez dłuższy czas (poza bateriami dla których zakończył się okres przydatności), może wpływać na możliwą do wykonania ilość zdjęć. Dlatego też, w celu maksymalnego zwiększenia ich wydajności i żywotności, zaleca się przed użyciem w aparacie, zastosowanie przynajmniej jednego pełnego cyklu naładowania i rozładowania. Jeżeli baterie nie będą używane w dłuższym okresie czasu, należy je wyjąć z aparatu, zapobiegając wyciekowi lub korozji. Nie wolno używać baterii różnych typów (razem) lub mieszać baterie stare i nowe. Nie należy używać baterii manganowych. Przygotowanie aparatu aparat do użycia 5

10 2.2 Wkładanie karty pamięci SD (akcesoria opcjonalne) Aparat jest dostarczany z pamięcią wewnętrzną 16MB, umożliwiającej zapisywanie w aparacie obrazów i klipów video. Jednakże, w celu zapisania dodatkowych obrazów i klipów video, wielkość pamięci można rozszerzyć poprzez zastosowanie opcjonalnej karty pamięci SD (Secure Digital). 1. Sprawdź, czy aparat jest wyłączony. 2. Wstaw kartę pamięci SD: Przód karty pamięci (nadrukowana strzałka) powinien być zwrócony w kierunku tyłu aparatu. Jeśli karty nie można włożyć, należy sprawdzić kierunek jej wkładania. Przed pierwszym użyciem, kartę pamięci należy sformatować w aparacie. Dalsze informacje znajdują się w części tego podręcznika 2.7 Formatowanie karty pamięci. 2.3 Aby wyjąć kartę pamięci: Sprawdź, czy aparat jest wyłączony. Naciśnij lekko krawędź karty pamięci, co spowoduje jej wysunięcie. Aby zapobiec przypadkowemu usunięciu cennych danych z karty pamięci SD, można przesunąć zabezpieczenie przed zapisem (z boku karty pamięci SD) do pozycji LOCK (BLOKADA). Aby zapisać, edytować lub usunąć dane z karty pamięci SD, kartę należy odblokować. 6 Przygotowanie aparatu aparat do użycia

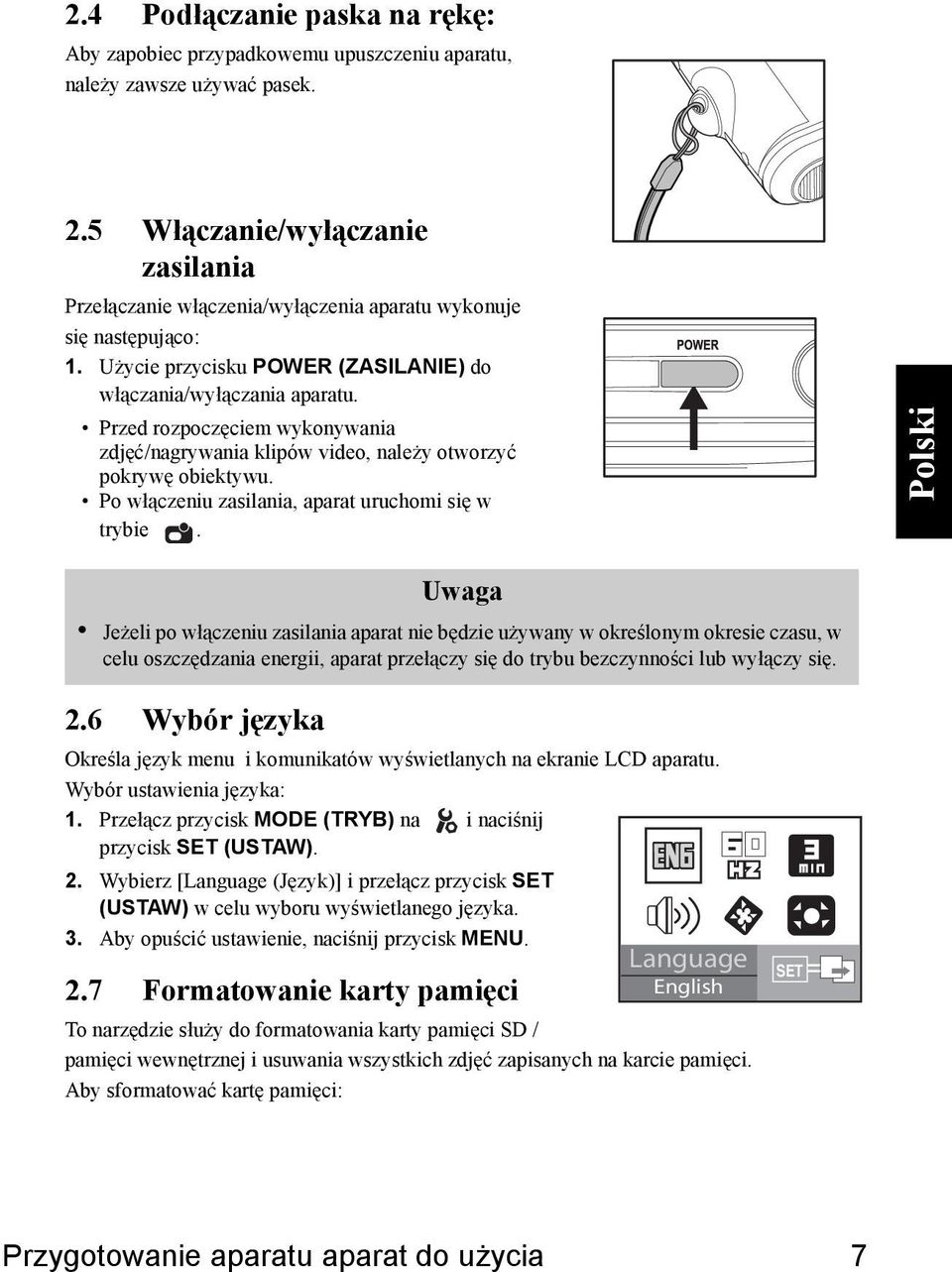

11 2.4 Podłączanie paska na rękę: Aby zapobiec przypadkowemu upuszczeniu aparatu, należy zawsze używać pasek. 2.5 Włączanie/wyłączanie zasilania Przełączanie włączenia/wyłączenia aparatu wykonuje się następująco: 1. Użycie przycisku POWER (ZASILANIE) do włączania/wyłączania aparatu. Przed rozpoczęciem wykonywania zdjęć/nagrywania klipów video, należy otworzyć pokrywę obiektywu. Po włączeniu zasilania, aparat uruchomi się w trybie. 2.6 Wybór języka Jeżeli po włączeniu zasilania aparat nie będzie używany w określonym okresie czasu, w celu oszczędzania energii, aparat przełączy się do trybu bezczynności lub wyłączy się. Określa język menu i komunikatów wyświetlanych na ekranie LCD aparatu. Wybór ustawienia języka: 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Wybierz [Language (Język)] i przełącz przycisk SET (USTAW) w celu wyboru wyświetlanego języka. 3. Aby opuścić ustawienie, naciśnij przycisk MENU. 2.7 Formatowanie karty pamięci Language English To narzędzie służy do formatowania karty pamięci SD / pamięci wewnętrznej i usuwania wszystkich zdjęć zapisanych na karcie pamięci. Aby sformatować kartę pamięci: SET Przygotowanie aparatu aparat do użycia 7

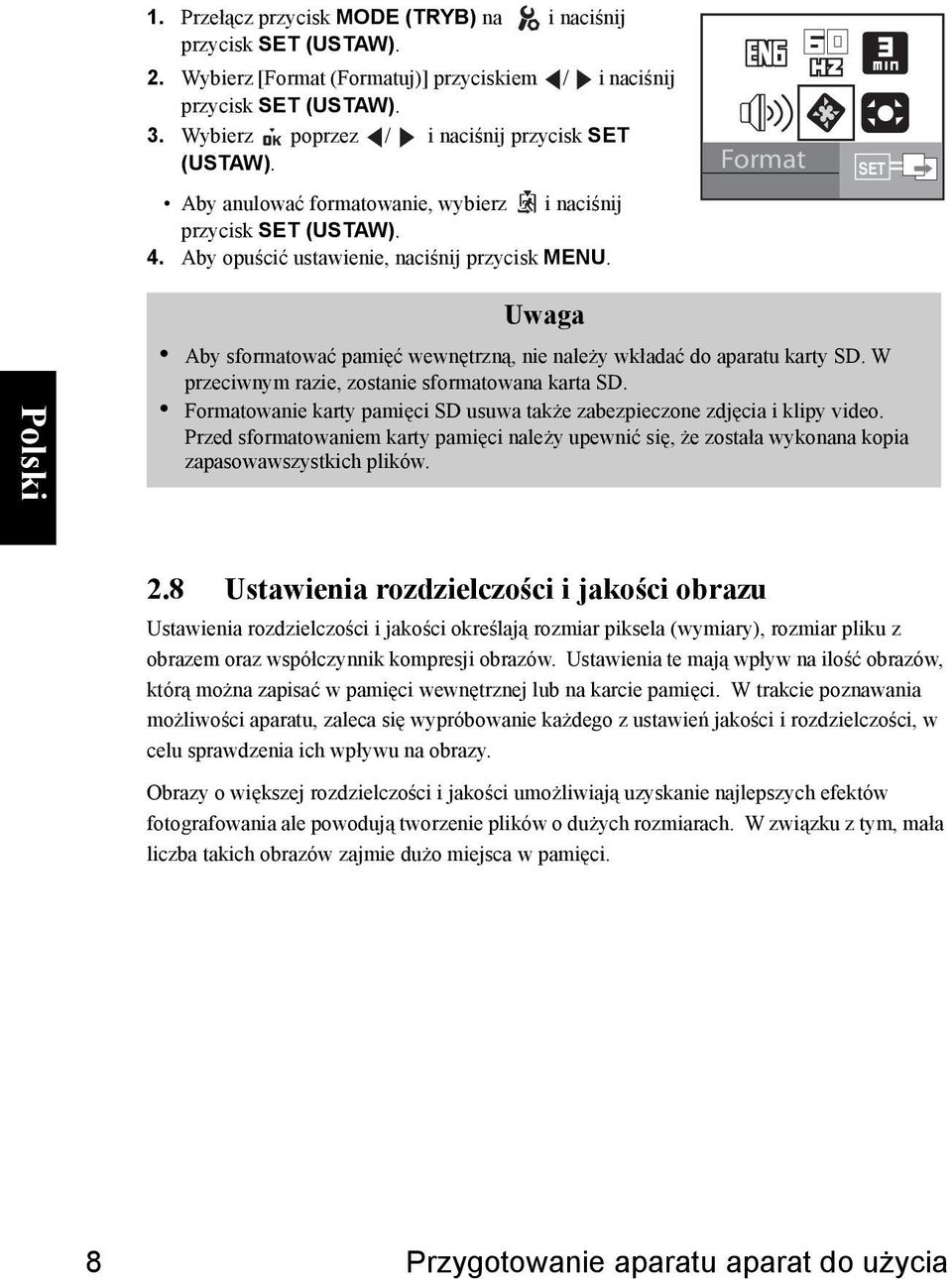

12 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Wybierz [Format (Formatuj)] przyciskiem / i naciśnij przycisk SET (USTAW). 3. Wybierz poprzez / i naciśnij przycisk SET (USTAW). Aby anulować formatowanie, wybierz i naciśnij przycisk SET (USTAW). 4. Aby opuścić ustawienie, naciśnij przycisk MENU. Format SET Aby sformatować pamięć wewnętrzną, nie należy wkładać do aparatu karty SD. W przeciwnym razie, zostanie sformatowana karta SD. Formatowanie karty pamięci SD usuwa także zabezpieczone zdjęcia i klipy video. Przed sformatowaniem karty pamięci należy upewnić się, że została wykonana kopia zapasowawszystkich plików. 2.8 Ustawienia rozdzielczości i jakości obrazu Ustawienia rozdzielczości i jakości określają rozmiar piksela (wymiary), rozmiar pliku z obrazem oraz współczynnik kompresji obrazów. Ustawienia te mają wpływ na ilość obrazów, którą można zapisać w pamięci wewnętrznej lub na karcie pamięci. W trakcie poznawania możliwości aparatu, zaleca się wypróbowanie każdego z ustawień jakości i rozdzielczości, w celu sprawdzenia ich wpływu na obrazy. Obrazy o większej rozdzielczości i jakości umożliwiają uzyskanie najlepszych efektów fotografowania ale powodują tworzenie plików o dużych rozmiarach. W związku z tym, mała liczba takich obrazów zajmie dużo miejsca w pamięci. 8 Przygotowanie aparatu aparat do użycia

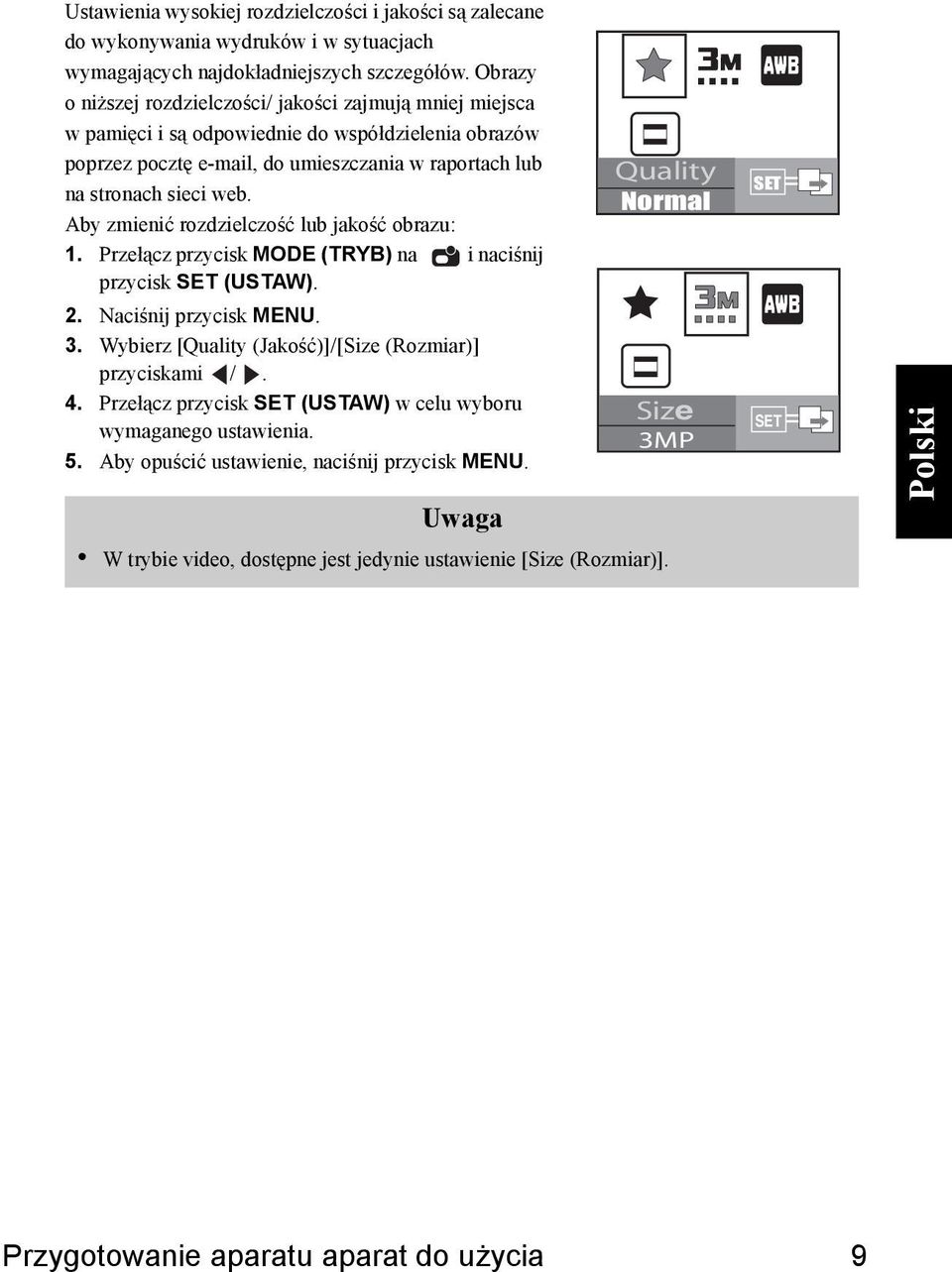

13 Ustawienia wysokiej rozdzielczości i jakości są zalecane do wykonywania wydruków i w sytuacjach wymagających najdokładniejszych szczegółów. Obrazy o niższej rozdzielczości/ jakości zajmują mniej miejsca w pamięci i są odpowiednie do współdzielenia obrazów poprzez pocztę , do umieszczania w raportach lub na stronach sieci web. Aby zmienić rozdzielczość lub jakość obrazu: 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU. 3. Wybierz [Quality (Jakość)]/[Size (Rozmiar)] przyciskami /. 4. Przełącz przycisk SET (USTAW) w celu wyboru wymaganego ustawienia. 5. Aby opuścić ustawienie, naciśnij przycisk MENU. Quality Normal SET Size 3MP SET W trybie video, dostępne jest jedynie ustawienie [Size (Rozmiar)]. Przygotowanie aparatu aparat do użycia 9

14 3 TRYB DZIAłANIA APARATU W rozdziale tym znajduje się opis trybów działania aparatu oraz instrukcje dotyczące wykonywania zdjęć, nagrywania klipów filmowych oraz odtwarzania zdjęć, filmów. 3.1 Tryb Capture (Wykonywanie zdjęć) Tryb Normal (Normalne) Aparat jest wyposażony w 1,5 monitor LCD umożliwiający kadrowanie obrazów. Przed rozpoczęciem wykonywania zdjęć, należy sprawdzić, czy otwarta jest pokrywa obiektywu i ustawiony przełącznik ostrości na odpowiedni tryb wykonywania zdjęć. 1. Otwórz pokrywę obiektywu. 2. Ustaw przełącznik ostrości na. 3. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 4. Wykadruj zdjęcie na ekranie wyświetlacza. 5. Ustaw obiekt wykonywanego zdjęcia w centralnej części kadru i naciśnij przycisk migawki. W silnym świetle słonecznym lub jasnym oświetleniu sztucznym, obraz na wyświetlaczu LCD jest przyciemniony. Nie oznacza to nieprawidłowego działania Tryb Makro Zdjęcia zbliżeń takich obiektów jak kwiaty lub owady należy wykonywać w trybie Macro. Funkcję tą można stosować do wykonywania zdjęć zbliżeń w zakresie odległości 0,4 do 0,6m. 1. Otwórz pokrywę obiektywu. 2. Ustaw przełącznik ostrości na. 3. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 4. Wykadruj zdjęcie na ekranie wyświetlacza i naciśnij przycisk migawki. 10 Tryb działania aparatu

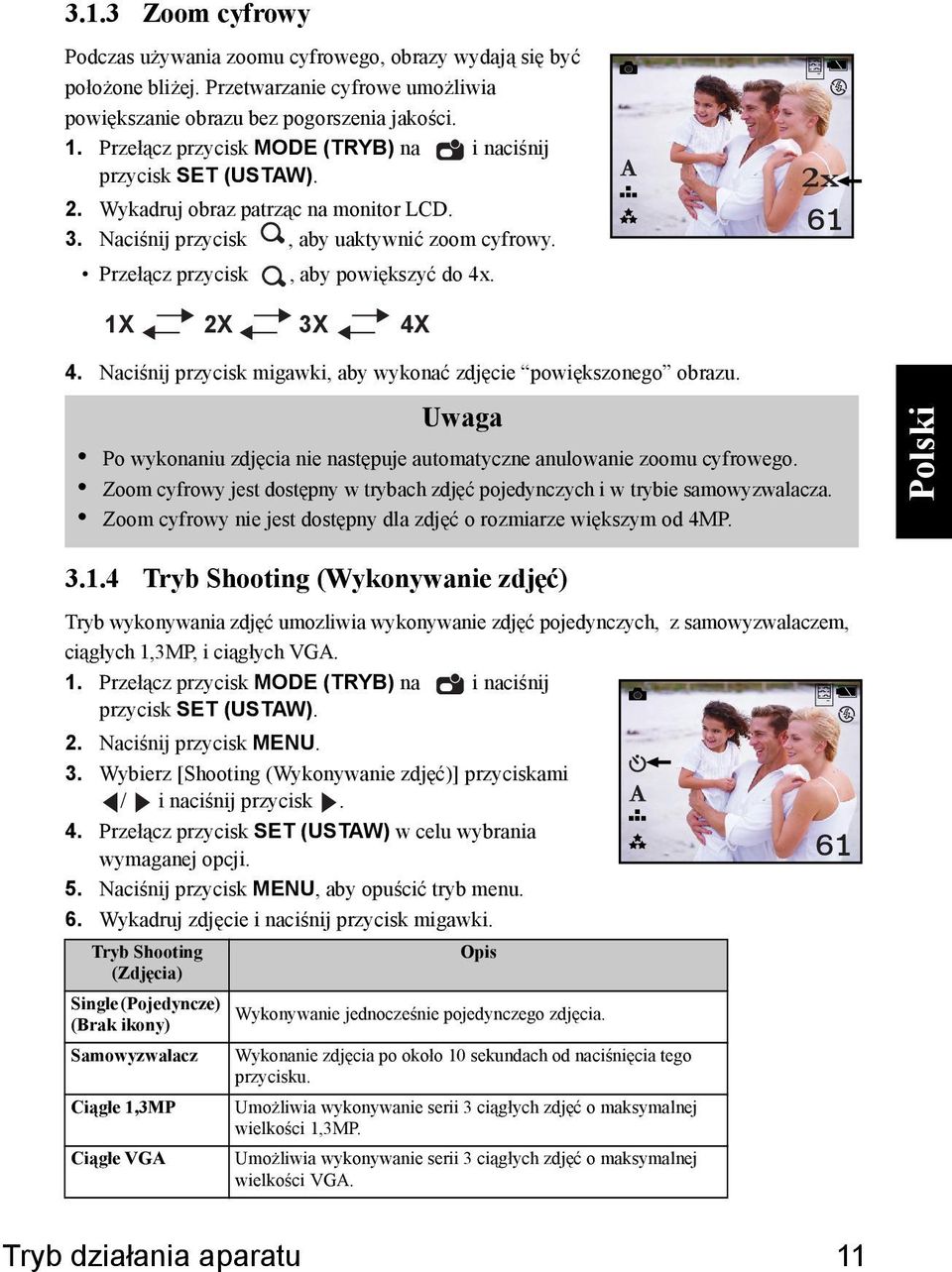

15 3.1.3 Zoom cyfrowy Podczas używania zoomu cyfrowego, obrazy wydają się być położone bliżej. Przetwarzanie cyfrowe umożliwia powiększanie obrazu bez pogorszenia jakości. 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Wykadruj obraz patrząc na monitor LCD. 3. Naciśnij przycisk, aby uaktywnić zoom cyfrowy. Przełącz przycisk, aby powiększyć do 4x. 2x 1X 2X 3X 4X 4. Naciśnij przycisk migawki, aby wykonać zdjęcie powiększonego obrazu. Po wykonaniu zdjęcia nie następuje automatyczne anulowanie zoomu cyfrowego. Zoom cyfrowy jest dostępny w trybach zdjęć pojedynczych i w trybie samowyzwalacza. Zoom cyfrowy nie jest dostępny dla zdjęć o rozmiarze większym od 4MP Tryb Shooting (Wykonywanie zdjęć) Tryb wykonywania zdjęć umozliwia wykonywanie zdjęć pojedynczych, z samowyzwalaczem, ciągłych 1,3MP, i ciągłych VGA. 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU. 3. Wybierz [Shooting (Wykonywanie zdjęć)] przyciskami / i naciśnij przycisk. 4. Przełącz przycisk SET (USTAW) w celu wybrania wymaganej opcji. 5. Naciśnij przycisk MENU, aby opuścić tryb menu. 6. Wykadruj zdjęcie i naciśnij przycisk migawki. Tryb Shooting (Zdjęcia) Single (Pojedyncze) (Brak ikony) Samowyzwalacz Ciągłe 1,3MP Ciągłe VGA Opis Wykonywanie jednocześnie pojedynczego zdjęcia. Wykonanie zdjęcia po około 10 sekundach od naciśnięcia tego przycisku. Umożliwia wykonywanie serii 3 ciągłych zdjęć o maksymalnej wielkości 1,3MP. Umożliwia wykonywanie serii 3 ciągłych zdjęć o maksymalnej wielkości VGA. Tryb działania aparatu 11

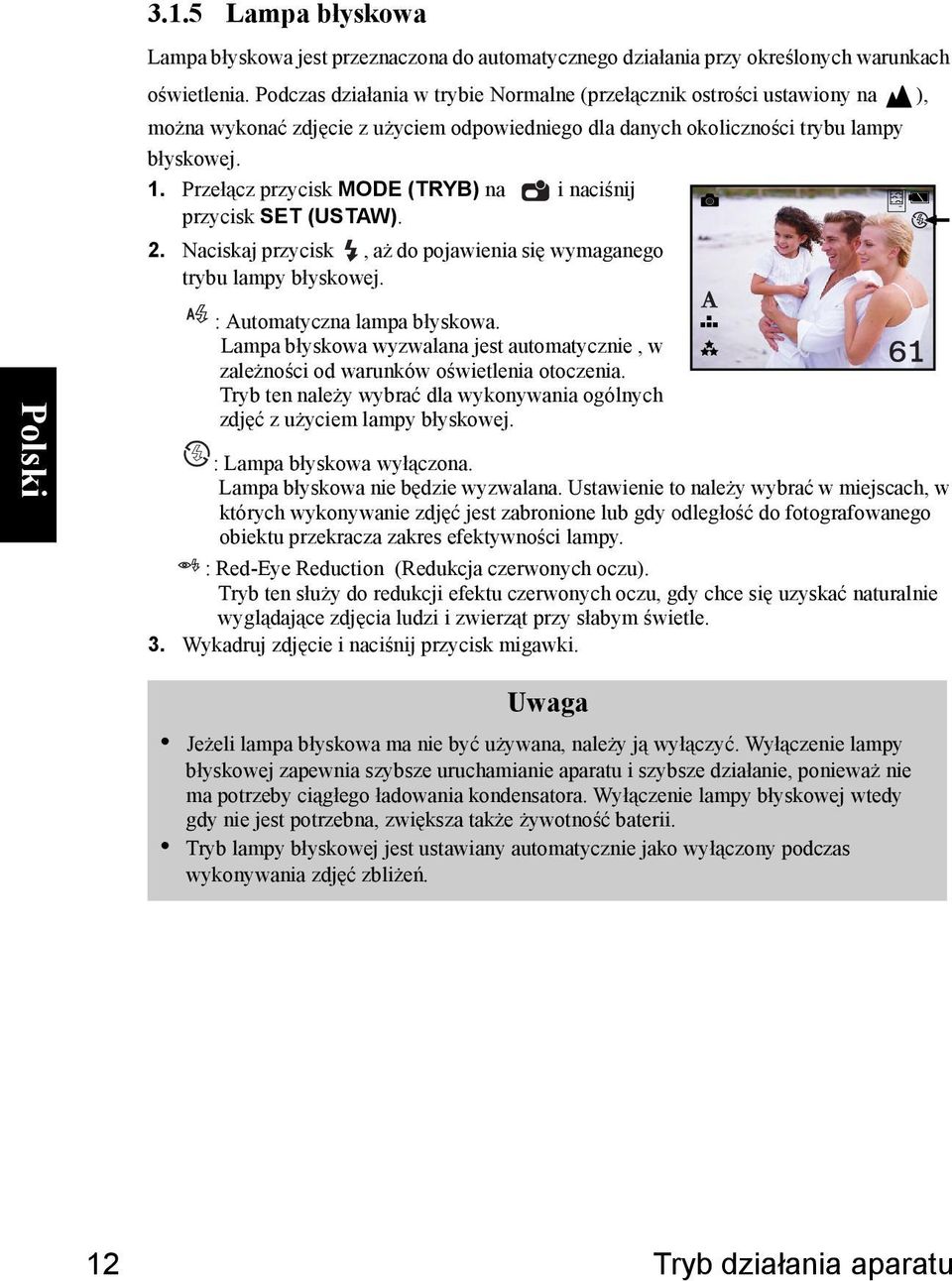

16 3.1.5 Lampa błyskowa Lampa błyskowa jest przeznaczona do automatycznego działania przy określonych warunkach oświetlenia. Podczas działania w trybie Normalne (przełącznik ostrości ustawiony na ), można wykonać zdjęcie z użyciem odpowiedniego dla danych okoliczności trybu lampy błyskowej. 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciskaj przycisk, aż do pojawienia się wymaganego trybu lampy błyskowej. : Automatyczna lampa błyskowa. Lampa błyskowa wyzwalana jest automatycznie, w zależności od warunków oświetlenia otoczenia. Tryb ten należy wybrać dla wykonywania ogólnych zdjęć z użyciem lampy błyskowej. : Lampa błyskowa wyłączona. Lampa błyskowa nie będzie wyzwalana. Ustawienie to należy wybrać w miejscach, w których wykonywanie zdjęć jest zabronione lub gdy odległość do fotografowanego obiektu przekracza zakres efektywności lampy. : Red-Eye Reduction (Redukcja czerwonych oczu). Tryb ten służy do redukcji efektu czerwonych oczu, gdy chce się uzyskać naturalnie wyglądające zdjęcia ludzi i zwierząt przy słabym świetle. 3. Wykadruj zdjęcie i naciśnij przycisk migawki. Jeżeli lampa błyskowa ma nie być używana, należy ją wyłączyć. Wyłączenie lampy błyskowej zapewnia szybsze uruchamianie aparatu i szybsze działanie, ponieważ nie ma potrzeby ciągłego ładowania kondensatora. Wyłączenie lampy błyskowej wtedy gdy nie jest potrzebna, zwiększa także żywotność baterii. Tryb lampy błyskowej jest ustawiany automatycznie jako wyłączony podczas wykonywania zdjęć zbliżeń. 12 Tryb działania aparatu

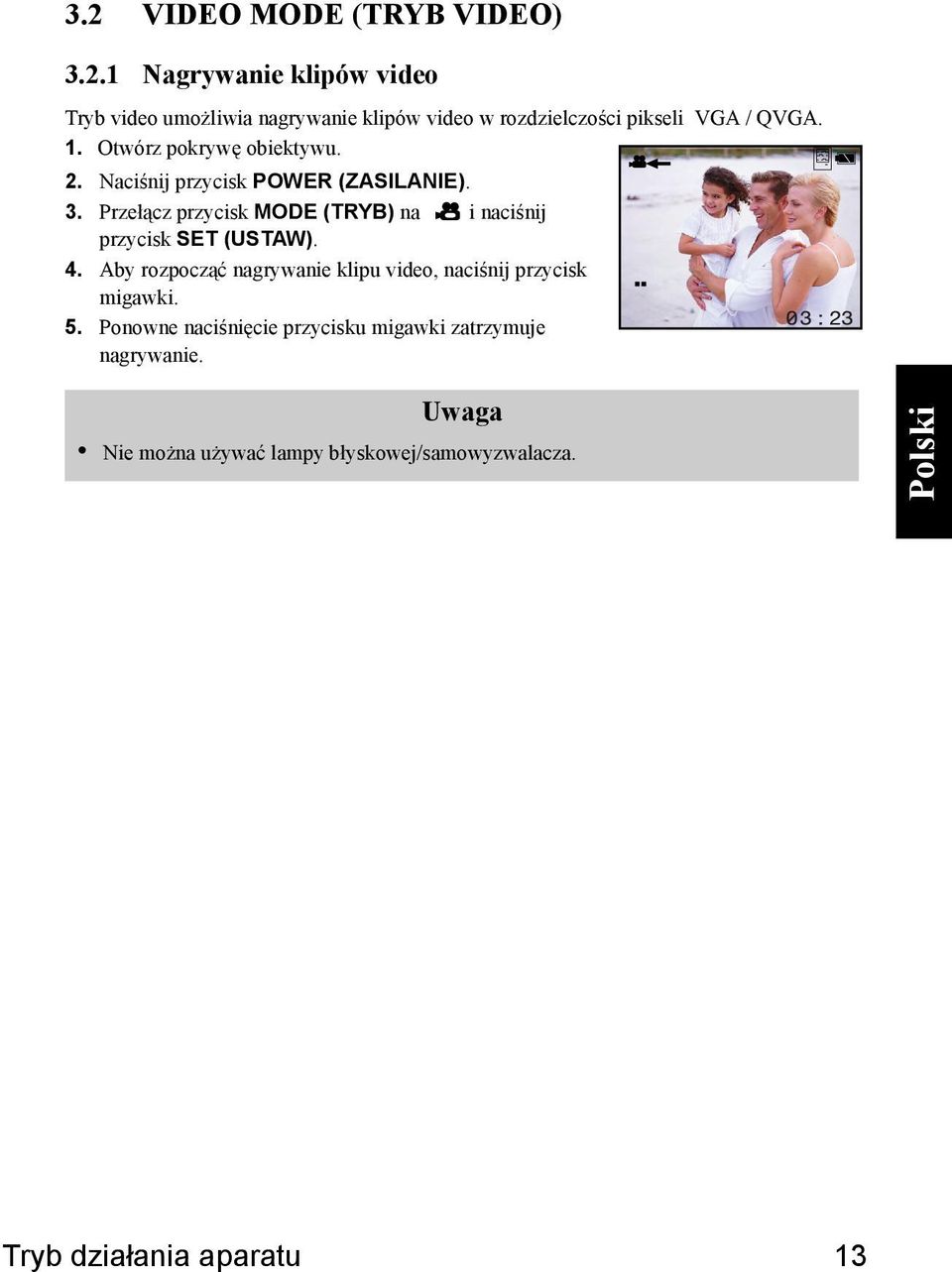

17 3.2 VIDEO MODE (TRYB VIDEO) Nagrywanie klipów video Tryb video umożliwia nagrywanie klipów video w rozdzielczości pikseli VGA / QVGA. 1. Otwórz pokrywę obiektywu. 2. Naciśnij przycisk POWER (ZASILANIE). 3. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 4. Aby rozpocząć nagrywanie klipu video, naciśnij przycisk migawki. 5. Ponowne naciśnięcie przycisku migawki zatrzymuje nagrywanie. Nie można używać lampy błyskowej/samowyzwalacza. Tryb działania aparatu 13

18 3.3 Tryb Playback (Odtwarzanie) W trybie Playback (Odtwarzanie), można przeglądać, powiększać, usuwać obrazy, odtwarzać klipy video lub uruchamiać pokaz slajdów. Tryb Odtwarzanie udostępnia także odtwarzanie miniaturek obrazów, umożliwiające szybkie odszukanie wymaganego obrazu Podgląd obrazów Po wykonaniu zdjęcia lub filmu, obrazy są natychmiast zapisywane w wewnętrznej pamięci lub na karcie pamięci SD. Zdjęcia i filmy zapisane w pamięci wewnętrznej lub na karcie pamięci SD, można wyświetlać na monitorze LCD. Aby oglądać zdjęcia, należy wykonać podane poniżej czynności: 1. Otwórz pokrywę obiektywu. 2. Naciśnij przycisk POWER (ZASILANIE). 3. Naciśnij przycisk. Na ekranie wyświetlone zostanie ostatnio wykonane zdjęcie. 4. Przyciskami / wybierz video do oglądania. Naciśnij przycisk, aby obejrzeć następne zdjęcie. Naciśnij przycisk, aby obejrzeć poprzednie zdjęcie. Obrazy są odtwarzane z następujących nośników nagrywania: * Gdy nie została załadowana karta pamięci, odtwarzane są obrazy z pamięci wewnętrznej. * Gdy została załadowana karta pamięci SD, odtwarzane są obrazy z karty pamięci SD. Jeżeli w pamięci nie ma zapisanych obrazów, na monitorze LCD pojawi się. 14 Tryb działania aparatu

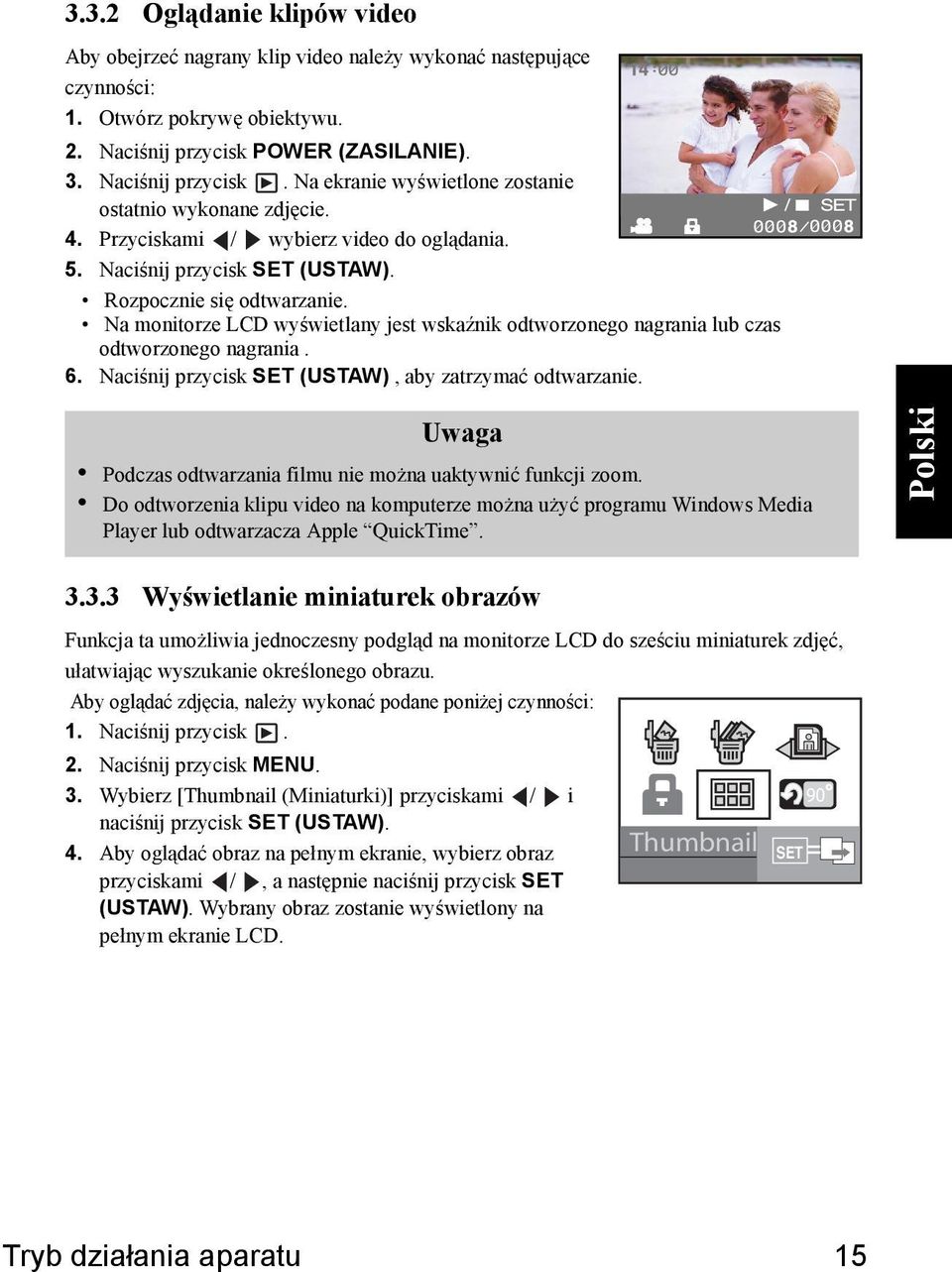

19 3.3.2 Oglądanie klipów video Aby obejrzeć nagrany klip video należy wykonać następujące czynności: 1. Otwórz pokrywę obiektywu. 2. Naciśnij przycisk POWER (ZASILANIE). 3. Naciśnij przycisk. Na ekranie wyświetlone zostanie ostatnio wykonane zdjęcie. 4. Przyciskami / wybierz video do oglądania. 5. Naciśnij przycisk SET (USTAW). Rozpocznie się odtwarzanie. Na monitorze LCD wyświetlany jest wskaźnik odtworzonego nagrania lub czas odtworzonego nagrania. 6. Naciśnij przycisk SET (USTAW), aby zatrzymać odtwarzanie. Podczas odtwarzania filmu nie można uaktywnić funkcji zoom. Do odtworzenia klipu video na komputerze można użyć programu Windows Media Player lub odtwarzacza Apple QuickTime Wyświetlanie miniaturek obrazów Funkcja ta umożliwia jednoczesny podgląd na monitorze LCD do sześciu miniaturek zdjęć, ułatwiając wyszukanie określonego obrazu. Aby oglądać zdjęcia, należy wykonać podane poniżej czynności: 1. Naciśnij przycisk. 2. Naciśnij przycisk MENU. 3. Wybierz [Thumbnail (Miniaturki)] przyciskami / i naciśnij przycisk SET (USTAW). 4. Aby oglądać obraz na pełnym ekranie, wybierz obraz Thumbnail SET przyciskami /, a następnie naciśnij przycisk SET (USTAW). Wybrany obraz zostanie wyświetlony na pełnym ekranie LCD. 90 Tryb działania aparatu 15

20 3.3.4 Obracanie obrazów Podczas odtwarzania zdjęć, można je obracać. Aby obrócić wybrany obraz: 1. Naciśnij przycisk. 2. Naciśnij przycisk MENU. 3. Wybierz [Thumbnail (Miniaturki)] przyciskami / i naciśnij przycisk SET (USTAW). Obraz zostanie obrócony o 90 stopni odwrotnie do kierunku ruchu wskazówek zegara. 4. Powtórz czynności 2-3 w celu obrócenia obrazu w innych kierunkach. Rotation SET Wyświetlanie pokazu slajdów Funkcja pokazu slajdów umożliwia automatyczne odtwarzanie kolejnych obrazów. Funkcja ta jest bardzo przydatna do przeglądania nagranych obrazów oraz do prezentacji. Aby oglądać zdjęcia: 1. Naciśnij przycisk. 2. Naciśnij przycisk MENU. 3. Wybierz [Slideshow (Pokaz slajdów)] przyciskami / i naciśnij przycisk SET (USTAW). Rozpocznie się pokaz slajdów, wyświetlając obrazy na Slideshow SET monitorze LCD jeden po drugim, w ustawionym odstępie czasu. Aby zatrzymać wyświetlanie pokazu slajdów, naciśnij przycisk SET (USTAW). Wyświetlany pokaz slajdów jest powtarzany, aż do zatrzymania Tryb działania aparatu

21 3.3.6 Zabezpieczanie obrazów W celu zabezpieczenia przed przypadkowym usunięciem, pliki ze zdjęciami można zabezpieczyć. 1. Naciśnij przycisk. 2. Naciśnij przycisk MENU. 3. Wybierz [Protect (Zabezpiecz)] przyciskami / i naciśnij przycisk SET (USTAW). Zdjęcie zostanie zabezpieczone, a aparat powróci do trybu odtwarzania. Protect SET Zabezpieczone pliki są wyświetlane z ikoną zabezpieczenia Usuwanie obrazów 90 Aby usunąć z aparatu obrazy lub klipy video: 1. Naciśnij przycisk. 2. Naciśnij przycisk MENU. 3. Wybierz [delete (Usuń)] lub [Delete All (Usuń wszystkie)] przyciskami / i naciśnij przycisk SET (USTAW). Delete (Usuń): Usuwa wybrany/ostatni obraz/klip video. Delete All (Usuń wszystkie): Usuwa wszystkie obrazy/klipy video za wyjątkiem plików zabezpieczonych. 4. Wybierz przyciskami / i naciśnij przycisk SET (USTAW). Delete SET 90 Aby anulować usuwanie, wybierz i naciśnij przycisk SET (USTAW). Przy braku obrazów zapisanych na karcie pamięci (lub w pamięci wewnętrznej), wyświetlane jest. Delete All SET 90 Aby usunąć obrazy lub klipy video zapisane w pamięci wewnętrznej, nie należy wkładać do aparatu karty pamięci. W przeciwnym przypadku, zostaną usunięte obrazy lub klipy video zapisane na karcie pamięci. Tryb działania aparatu 17

22 4 OPCJE MENU 4.1 Menu Capture (Zdjęcie) To menu umożliwia wykonywanie podstawowych ustawień, stosowanych podczas wykonywania zdjęć. 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU. 3. Przyciskami / wybierz wymagane ustawienie. 4. Naciśnij przycisk SET (USTAW), aby potwierdzić wybór. 5. Aby opuścić ustawienie, naciśnij przycisk MENU Quality (Jakość) Ustawia jakość (współczynnik kompresji) dla wykonywanego zdjęcia. Normal (Normalna) Fine (Wysoka) Super fine (Bardzo wysoka) Size 3MP SET Size (Rozmiar) Ustawia rozmiar wykonywanego zdjęcia. VGA 1,3MP 3MP 4MP 5MP WB (White Balance [Balans bieli]) Ustawia balans bieli przy wykonywania zdjęć w zależności od warunków oświetlenia i pozwala na wykonywanie zdjęć, które wyglądają podobnie jak obrazy widoczne ludzi. A Auto (Automatyczny) Daylight (Światło dzienne) Cloudy (Pochmurno) Tungsten (Oświetlenie żarowe) Fluorescent (Oświetlenie jarzeniowe) Shooting (Wykonywanie zdjęć) Sprawdź Tryb Shooting (Wykonywanie zdjęć), w celu uzyskania dalszych informacji. 18 Opcje MENU

23 4.2 Video Menu (Menu Video) W tym menu można skonfigurować podstawowe ustawienia nagrywania klipów video. 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU. 3. Przyciskiem SET (USTAW) wybierz wymagane ustawienie. 4. Aby opuścić ustawienie, naciśnij przycisk MENU Size (Rozmiar) Ustawia rozmiar nagrywanego klipu video. VGA QVGA 4.3 Menu Payback (Odtwarzanie) Size VGA W trybie, można skonfigurować ustawienia stosowane do menu odtwarzania. 1. Naciśnij przycisk. 2. Naciśnij przycisk MENU. 3. Przyciskami / wybierz wymagane ustawienie. 4. Naciśnij przycisk SET (USTAW), aby przejść do podmenu lub potwierdzić wybór. 5. Aby opuścić ustawienie, przełącz przycisk. Delete SET SET Delete (Usuń) Sprawdź Usuwanie obrazów, w celu uzyskania dalszych informacji Delete All (Usuń wszystkie) Sprawdź Usuwanie obrazów, w celu uzyskania dalszych informacji Slideshow (Pokaz slajdów) Sprawdź Wyświetlanie pokazu slajdów, w celu uzyskania dalszych informacji Protect (Zabezpiecz) Sprawdź Zabezpieczanie obrazów, w celu uzyskania dalszych informacji Thumbnail (Miniaturki) Sprawdź Wyświetlanie miniaturek obrazów, w celu uzyskania dalszych informacji. Opcje MENU 19

24 4.3.6 Rotation (Obrót) Sprawdź Obracanie obrazów, w celu uzyskania dalszych informacji. 4.4 Menu Setup (Menu Ustawienia) Umożliwia skonfigurowanie ogólnych ustawień działania aparatu. 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Przyciskami / wybierz wymagane ustawienie. 3. Przyciskiem SET (USTAW) potwierdź wymagane ustawienie. 4. Aby opuścić ustawienie, naciśnij przycisk MENU Language (Język) Sprawdź 2.6 Wybór języka, w celu uzyskania dalszych informacji Frequency (Częstotliwość) Ten aparat obsługuje różne częstotliwości oświetlenia: 50 Hz oraz 60 Hz. Podczas fotografowania przy świetle jarzeniowym, należy wybrać prawidłowe ustawienie częstotliwości, zależne od napięcia prądu w sieci lokalnej. Funkcja ta jest efektywna jedynie przy ustawieniu White Balance (Balans bieli) na Fluorescent (Jarzeniowe). 50Hz / 60Hz Power Off (Wyłączenie zasilania) Jeśli w określonym czasie nie zostanie wykonane żadne działanie, nastąpi automatyczne wyłączenie aparatu. 1 Min. / 3 Min. / Off (Wyłączone) Brzęczyk Ustawienie włączania dźwięku po każdym naciśnięciu przycisku aparatu. On/Off (Włączony/Wyłączony) Format (Formatuj) Sprawdź 2.7 Formatowanie karty pamięci, w celu uzyskania dalszych informacji Reset (Wyzeruj) Opcja ta służy do zerowania wszystkich ustawień do domyślnych ustawień fabrycznych. 20 Opcje MENU

25 5 PODłąCZANIE DO KOMPUTERA Podłączenie aparatu aparat do komputera, umożliwia wykonanie następujących funkcji: Przesyłanie zdjęć, klipów filmowych i klipów dźwiękowych do komputera w celu ich przechowywania i organizowania 5.1 Instalowanie oprogramowania aparatu cyfrowego Zaleca się instalację sterownika i oprogramowania przed podłączeniem aparatu cyfrowego do komputera PC. Aby przejrzeć zawartość płyty CD i zainstalować oprogramowanie ręcznie, sprawdź opisy zawartości płyty CD, podane w następnej części. 5.2 Pakiet oprogramowania Aparat jest dostarczany z następującym oprogramowaniem. Aby zainstalować to oprogramowanie, należy sprawdzić informacje znajdujące się na odpowiednich dyskach CD. Oprogramowanie Ulead Photo Express Ulead Photo Explorer Opis Ulead Photo Express 5.0 SE to kompletne oprogramowanie do obsługi obrazów cyfrowych. Wymagane zdjęcia można łatwo uzyskać z aparatów cyfrowych lub skanerów. Obrazy można edytować i wzbogacać z zastosowaniem łatwych w użyciu narzędzi edycyjnych i doskonałych filtrów fotograficznych oraz wbudowanych efektów. Po zmontowaniu projektów fotograficznych można je udostępniać poprzez pocztę i wiele opcji drukowania. Ulead Photo Explorer 8.0 SE Basic jest efektywnym programem do przenoszenia, przeglądania, modyfikowania i dystrybucji nośników cyfrowych. Jest to program narzędziowy wszystko-w-jednym, dla posiadaczy aparatów cyfrowych, kamer sieci web, kamkorderów DV, skanerów lub dla każdego, kto poszukuje efektywnego sposobu obsługi mediów cyfrowych. Podłączanie do komputera 21

26 5.3 Przenoszenie plików do/z komputera W sekcji tej znajdują się objaśnienia dotyczące przenoszenia obrazów, filmów pomiędzy aparatem a komputerem z systemem operacyjnym Windows XP/ME/ Przenoszenie zdjęć i klipów filmowych W części tej znajdują się informacje dotyczące wykorzystywania programu narzędziowego Windows Explorer (Eksplorator Windows), do wykonywania operacji na plikach pomiędzy aparatem a komputerem. 1. Podłącz jeden koniec kabla USB do złącza USB aparatu. 2. Podłącz drugi koniec kabla USB do wolnego portu USB komputera. 3. Wybierz poprzez / i naciśnij przycisk SET (USTAW). 4. Na pulpicie systemu operacyjnego Windows, kliknij dwukrotnie Mój komputer. 5. W programie Eksplorator Windows pokaże się nowy dysk, oznaczony jako Dysk wymienny. Ten Dysk USB wymienny to w rzeczywistości karta pamięci aparatu. Zwykle, do aparatu jest przydzialana litera e lub następna. 6. Kliknij dwukrotnie folder DCIM, aby przejrzeć zawartość podfolderów. W tych folderach są zapisywane nagrane obrazy i klipy video. Skopiuj i wklej obrazy i pliki video do foldera komputera. Podczas przenoszenia obrazów do komputera, nie jest konieczna obecność baterii w aparacie. Po połączeniu z komputerem przewodem USB, aparat będzie zasilany automatycznie. 22 Podłączanie do komputera

27 5.4 UŻYWANIE APARATU JAKO KAMERY KOMPUTEROWEJ Aparat może działać jako kamera komputerowa, co umożliwia wykonywanie wideokonferencji biznesowych lub konwersacji w czasie rzeczywistym z przyjaciółmi lub rodziną. Aby wykorzystać aparat jako kamerę komputerową, należy wykonać następujące czynności: Czynność 1: Instalacja sterownika kamery internetowej (połączony ze sterownikiem urządzenia pamięci masowej USB na płycie CD-ROM) Czynność 2: Podłączenie aparatu do komputera Czynność 3: Uruchomienie oprogramowania aplikacji (np. Windows NetMeeting) Oprogramowanie do wideokonferencji (lub edycji video) nie jest dostarczane z aparatem. Ten tryb nie jest obsługiwany na komputerach Mac. Ogólne wymagania systemowe dla wideokonferencji Aby można było używać aparat do wideokonferencji, system komputerowy musi zawierać: Mikrofon Karta dźwiękowa Głośniki lub słuchawki Połączenie sieciowe lub internetowe Czynność 1: Instalacja sterownika kamery komputerowej Sterownik kamery komputerowej znajdujący się na płycie CD-ROM jest przeznaczony wyłącznie dla systemu Windows. Funkcja kamery komputerowej nie jest obsługiwana na platformach Mac. 1. Wstaw płytę CD-ROM dostarczoną z aparatem do napędu CD-ROM. Wyświetlony zostanie ekran powitalny. 2. Kliknij INSTALL USB DRIVER (ZAINSTALUJ STEROWNIK USB). Wykonaj wyświetlane na ekranie instrukcje w celu dokończenia instalacji. Po zakończeniu instalacji sterownika, należy ponownie uruchomić komputer. Sterownik USB znajdujący się w pakiecie na płycie CD-ROM, jest wykonany w formie 2 w 1 (sterownik USB i kamery komputerowej). Podłączanie do komputera 23

28 Czynność 2: Podłączenie aparatu do komputera 1. Podłącz jeden koniec kabla USB do wolnego portu USB komputera. 2. Podłącz drugi koniec kabla USB do złącza USB aparatu. 3. Wybierz przyciskami / i naciśnij przycisk SET (USTAW). 4. Ustaw stabilnie aparat na monitorze komputera lub wykorzystaj statyw. Podczas stosowania aparatu jako kamery komputerowej, nie ma potrzeby instalowania w aparacie baterii. Po połączeniu z komputerem przewodem USB, aparat będzie zasilany automatycznie. Czynność 3: Uruchomienie oprogramowania aplikacji (np. Windows NetMeeting) Aby wykorzystać do wideokonferencji program Windows NetMeeting: 1. Przejdź do Start -->Programs (Programy) -->Accessories (Akcesoria) -- >Communications (Komunikacja) -->NetMeeting, w celu uruchomienia programu NetMeeting. 2. Kliknij przycisk Start Video (Uruchom video), aby oglądać video na żywo. 3. Kliknij przycisk Place Call (Ustaw połączenie). 4. Wpisz adres lub adres sieciowy komputera z którym ma zostać nawiązane połączenie. 5. Kliknij Call (Połącz). Osoba z którą ma zostać nawiązane połączenie musi mieć także uruchomiony program Windows NetMeeting i musi wyrazić gotowość do rozpoczęcia wideokonferencji. Rozdzielczość video aplikacji wideokonferencji wynosi ogólnie 320 x 240. Dalsze informacje o operacjach oprogramowania aplikacji do wideokonferencji, można uzyskać w dokumentacji pomocy tego oprogramowania. 24 Podłączanie do komputera

29 6 ROZWIąZYWANIE PROBLEMó W Nie włącza się zasilanie. Objawy Przyczyny Rozwiązania Zasilanie wyłącza się podczas używania. Zbyt szybkie zużycie prądu baterii. Aparat nie wykonuje zdjęć po naciśnięciu przycisku migawki. Zamglony obraz wykonany z bliska. Brak wyzwalania lampy błyskowej. Nieprawidłowe kolory wykonywanego zdjęcia. Obraz jest zbyt jasny lub zbyt ciemny. Ekran LCD nie jest wyraźny. Aparat nie może przesłać obrazów do komputera PC. Rozładowana bateria. Nieprawidłowo podłączony do aparatu lub do komputera kabel USB. Rozładowana bateria. Włączony jest tryb Oszczędzanie energii. Otwarta jest podczas używania aparatu pokrywa baterii. Zbyt niska temperatura zewnętrzna. Zbyt długo nie używana bateria. Aparat nie znajduje się w trybie wykonywania zdjęć. Słaba bateria. Nie zostało włączone zasilanie. Wybierz prawidłowy zakres ostrości. Wyłączona lampa błyskowa. ródło światła jest wystarczające. Lampa błyskowa nie jest całkowicie naładowana. Nieprawidłowo ustawiony balans bieli. Zbyt duże lub nieadekwatne parametry ekspozycji. Zabrudzona plastykowa pokrywa ekranu LCD. Plamy na ekranie LCD. Nieprawidłowo podłączony kabel. Wyłączony aparat. System operacyjny komputera jest inny niż Windows 2000/ME/XP lub komputer PC nie jest wyposażony w port USB. Włącz komputer PC, następnie połącz aparat i komputer PC kablem USB. Włącz zasilanie. Nie otwieraj pokrywy baterii podczas używania aparatu. Nie narażaj aparatu na oddziaływanie ekstremalnych temperatur. Ustaw przełącznik trybu na tryb wykonywania zdjęć. Wymień baterię. Włącz zasilanie. Jeżeli obiekt znajduje się w odległości 40 do 60 cm, wybierz tryb Makro. Ustaw tryb lampy błyskowej na tryb Auto Flash (Automatyczna lampa błyskowa). Zaczekaj na pełne naładowanie lampy błyskowej. Ustaw balans bieli na tryb Automatyczny lub na inny właściwy tryb. Wyzeruj wartość korekcji EV. Wyczyść ekran LCD miękką szmatką. Plamy na ekranie są zjawiskiem normalnym i nie wpływają na funkcjonalność aparatu. Sprawdź połączenie kablowe. Włącz zasilanie. Zainstaluj system operacyjny Windows 2000/ME/XP oraz port USB. Rozwiązywanie problemów 25

30 7 SPECYFIKACJE Element Czujnik obrazu Obiektyw Zoom cyfrowy Monitor LCD Zakres ostrości Tryby wykonywania zdjęć Samowyzwalacz Format pliku Tryb Movie (Film) Rozmiar obrazu Typ zapisu w pamięci Interfejs ródło zasilania Wymiary (SxWxG) Ciężar Zawartość płyty CD-ROM Opis Około 3,2 Mega pikseli Długość ogniskowej: f = 8,5mm Liczba F: 2,8 Cyfrowy: 4X (Tryb Capture [Zdjęcia]) 1,5-calowy, kolorowy monitor TFT LCD Normalne: 1,5m do nieskończoności Makro: 0,4m do 0,6m Zdjęcia, Nagrywanie video (film) 10-sekundowe opóźnienie JPEG, AVI dla klipów video Format AVI Rozmiar: 320 x 240, 640 x 480 (ciągłe) <Zdjęcia> x 1920 (F/W interpolacja do 5 Mega pikseli) 2304 x 1728 (F/W interpolacja do 4 Mega pikseli) 2048 x 1536 pikseli, 1280 x 960 pikseli, 640 x 480 pikseli <Klipy video> VGA pikseli, QVGA pikseli 16MB pamięć wewnętrzna Karta pamięci SD (opcjonalna, do 1 GB pojemności) Złącze USB 2 baterie AAA 89,5 x 56 x 24 mm (S x W x G) (bez elementów wystających) Około 82g (bez baterii i karty pamięci) Sterownik aparatu Ulead Photo Express Ulead Photo Explorer Wymagania systemowe DLA SYSTEMU WINDOWS * Procesor Pentium 166Mhz lub szybszy * 128MB wolnego miejsca na dysku twardym * Windows XP/ME/2000 * 64MB pamięci RAM * Napęd CD-ROM * Wolny port USB 26 Specyfikacje

31 8 INFORMACJE O SERWISIE Jeżeli pojawi się problem dotyczący aparatu i sterownika aparatu, należy odwiedzić następującą stronę sieci web, w celu uzyskania pomocy technicznej, wyświetlenia odpowiedzi na często zadawane pytania i pobrania usług: W celu uzyskania bezpłatnych aktualizacji sterowników, informacji o produktach i informacji o nowościach, należy odwiedzić następujący adres sieci web: Informacje o serwisie 27

32 <Memo> 28 Informacje o serwisie
