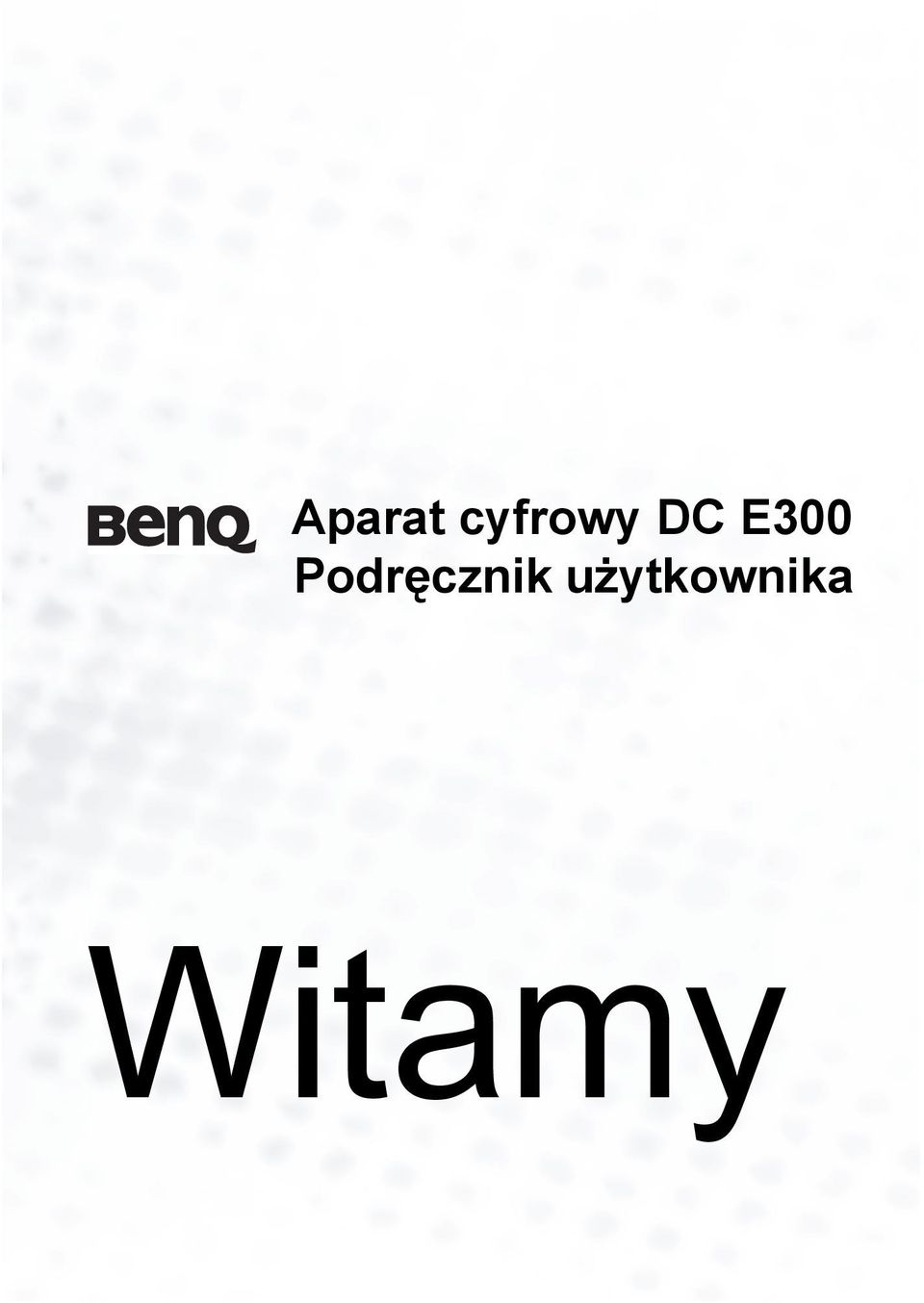

1 Aparat cyfrowy DC E300 Podręcznik użytkownika Witamy

2 Zastrzeżenie praw autorskich Copyright 2004 BENQ Corporation. Wszelkie prawa zastrzeżone. Żadnej z części tej publikacji nie można kopiować, transmitować, przetwarzać, zapisywać w systemie odzyskiwania danych lub przekładać na inne języki lub na język komputerowy, w jakiejkolwiek formie lub przy użyciu jakichkolwiek nośników elektronicznych, mechanicznych, magnetycznych, optycznych, chemicznych, ręcznych albo innych, bez wcześniejszej pisemnej zgody tej firmy. Wyłączenie odpowiedzialności BenQ Corporation nie udziela żadnych zabezpieczeń lub gwarancji, wyraźnych lub domniemanych, w odniesieniu do niniejszej publikacji, a w szczególności domniemanych gwarancji lub warunków przydatności handlowej lub użyteczności do określonego celu. Dodatkowo, BenQ Corporation zastrzega sobie prawo do korekty tej publikacji oraz do wykonywania w różnych odstępach czasu, zmian w treści niniejszej publikacji, bez konieczności powiadamiania kogokolwiek o przeprowadzeniu takich poprawek lub zmian. *Windows, Internet Explorer oraz Outlook Express są znakami towarowymi Microsoft Corporation. Inne nazwy są zastrzeżone prawem autorskim ich odpowiednich firm lub organizacji. Dbanie o aparat Nie należy korzystać z aparatu przy temperaturach poniżej 0 C lub powyżej 40 C. Nie należy używać aparatu lub go przechowywać w wymienionych poniżej warunkach otoczenia: Bezpośrednie światło słoneczne Na dużej wysokości i w miejscach zakurzonych W pobliżu urządzeń klimatyzacyjnych, grzejników elektrycznych lub innych źródeł ciepła W zamkniętych samochodach przy bezpośrednim oddziaływaniu słońca W miejscach niestabilnych Jeżeli aparat ulegnie zamoczeniu, należy go jak najszybciej wytrzeć suchą szmatką. Sól lub woda morska może spowodować poważne uszkodzenie aparatu. Do czyszczenia aparatu, nie wolno używać rozpuszczalników organicznych takich jak alkohol, itp. Zabrudzenia obiektywu lub celownika należy usuwać szczoteczką do czyszczenia obiektywów lub miękką szmatką. Nie należy dotykać obiektywu palcami. Aby zapobiec porażeniu prądem elektrycznym, nie należy rozmontowywać lub naprawiać aparatu samodzielnie. Woda może spowodować pożar lub porażenie prądem. Dlatego też, aparat należy przechowywać w suchym miejscu. Nie należy używać aparatu na zewnątrz, podczas opadów deszczu lub śniegu. Nie należy używać aparatu w wodzie lub w pobliżu wody. Jeżeli do aparatu dostaną się obce ciała lub woda, należy natychmiast wyłączyć zasilanie i odłączyć baterie oraz transformator. Należy usunąć obce ciała lub wodę i przekazać aparat do punktu serwisowego. Aby uniknąć utraty zdjęć, należy jak najszybciej przenieść dane do komputera.

3 Spis treści 1 POZNANIE APARATU CYFROWEGO DC E Sprawdzenie zawartości opakowania DC E300 Komponenty Widok z przodu Widok z tyłu Ikony monitora LCD Ikony ekranu Tryb nagrywania nieruchomych obrazów: Ikony ekranu Tryb nagrywania nieruchomych obrazów: Ikony ekranu Tryb nagrywania nieruchomych obrazów: PRZYGOTOWANIE APARATU DC E300 DO UżYCIA Instalowanie baterii Wkładanie karty pamięci SD (akcesoria opcjonalne) Aby wyjąć kartę pamięci: Podłączanie paska na rękę: Włączanie/wyłączanie zasilania Ustawienia daty i czasu Ustawienia rozdzielczości i jakości obrazu TRYB DZIAłANIA APARATU Tryb nagrywania Wykonywanie zdjęć Zoom cyfrowy Samowyzwalacz Lampa błyskowa Tryb Odtwarzanie Podgląd obrazów Odtwarzanie z powiększeniem Wyświetlanie miniaturek obrazów Wyświetlanie pokazu slajdów Usuwanie obrazów Formatowanie nośników Kopiowanie zawartości pamięci wewnętrznej na kartę pamięci Zmiana logo uruchamiania aparatu Ustawienia DPOF TRYB FILM Nagrywanie klipów video Oglądanie klipów video OPCJE MENU Podstawowe operacje wykonywane poprzez menu Menu OSD Menu Nagrywanie Menu Movie (Film) Menu Odtwarzanie Menu Setup (Instalacja) PODłąCZANIE DO KOMPUTERA Instalowanie oprogramowania aparatu cyfrowego...27 Spis treści 1

4 5.2 Pakiet oprogramowania Przenoszenie plików do/z komputera Przenoszenie zdjęć i klipów filmowych UŻYWANIE APARATU JAKO KAMERY KOMPUTEROWEJ ROZWIąZYWANIE PROBLEMóW SPECYFIKACJE INFORMACJE O SERWISIE Spis treści

5 1 POZNANIE APARATU CYFROWEGO DC E Sprawdzenie zawartości opakowania Opakowanie zawiera następujące elementy: Ogólne komponenty produktu: 1. Podręcznik użytkownika 2. Aparat cyfrowy DC E Kabel USB 4. Pasek aparatu 5. DC E300 płyta CD-ROM z oprogramowaniem 6. Pokrowiec na aparat 7. Baterie Główne akcesoria (opcjonalne): 1. Karta pamięci Jeżeli brakuje któregoś z wymienionych elementów lub coś jest uszkodzone, należy skontaktować się z dostawcą. Opakowanie należy zachować na wypadek potrzeby dostarczenia aparatu do naprawy. Akcesoria i komponenty mogą się różnić, w zależności od do dostawcy. 16MB pamięci wewnętrznej (14MB na zapisywanie zdjęć), umożliwia wykonywanie i zapisywanie zdjęć bez konieczności używania dodatkowej karty pamięci. Jednakże, wielkość pamięci można rozszerzyć (do 512MB), wykorzystując zewnętrzną kartę pamięci. Poznanie aparatu cyfrowego DC E300 1

6 1.2 DC E300 Komponenty Widok z przodu 1. Otwór mocowania paska 2. Pokrywa obiektywu 3. Obiektyw 4. Dioda LED samowyzwalacza 5. Lampa błyskowa 6. POWER Przycisk zasilania 7. Przycisk migawki Widok z tyłu 1. Przełącznik ostrości Tryb Makro Tryb Normalne 2. Dioda LED stanu działania 3. Przycisk strzałki (w górę) Przycisk Miniaturki MENU Przycisk menu 4. Przycisk strzałki (w prawo) MODE Przycisk trybu 5. SET Przycisk ustawień Przycisk lampy błyskowej 6. Przycisk strzałki (w dół) Przycisk powiększenia 7. Przycisk strzałki (w lewo) Przycisk szybkiego podglądu Przycisk usuwania 8. Monitor LCD 9. Złącze USB 10. Pokrywa baterii 11. Pokrywa karty pamięci 12. Gniazdo statywu 2 Poznanie aparatu cyfrowego DC E300

7 1.2.3 Ikony monitora LCD Ikony ekranu Tryb nagrywania nieruchomych obrazów: 1. Możliwa do wykonania ilość zdjęć (przy bieżących ustawieniach rozmiaru i jakości) 2. Poziom naładowania baterii Pełne naładowanie baterii Średni poziom naładowania baterii 1 Rozładowanie baterii 3. Wskaźnik karty pamięci 4. Tryb lampy błyskowej Automatyczna lampa błyskowa Lampa błyskowa wyłączona 5. Tryb Ostrość Tryb Makro 2 Tryb Normalne 6. Balans bieli A Automatyczny Dzienne Pochmurno Oświetlenie żarowe Oświetlenie jarzeniowe 7. Jakość obrazu Super wysoka Wysoka Normalna 8. Rozmiar obrazu 2032 x 1520 pikseli 1600 x 1200 pikseli 1280 x 960 pikseli 640 x 480 pikseli 9. Tryb samowyzwalacza Poznanie aparatu cyfrowego DC E300 3

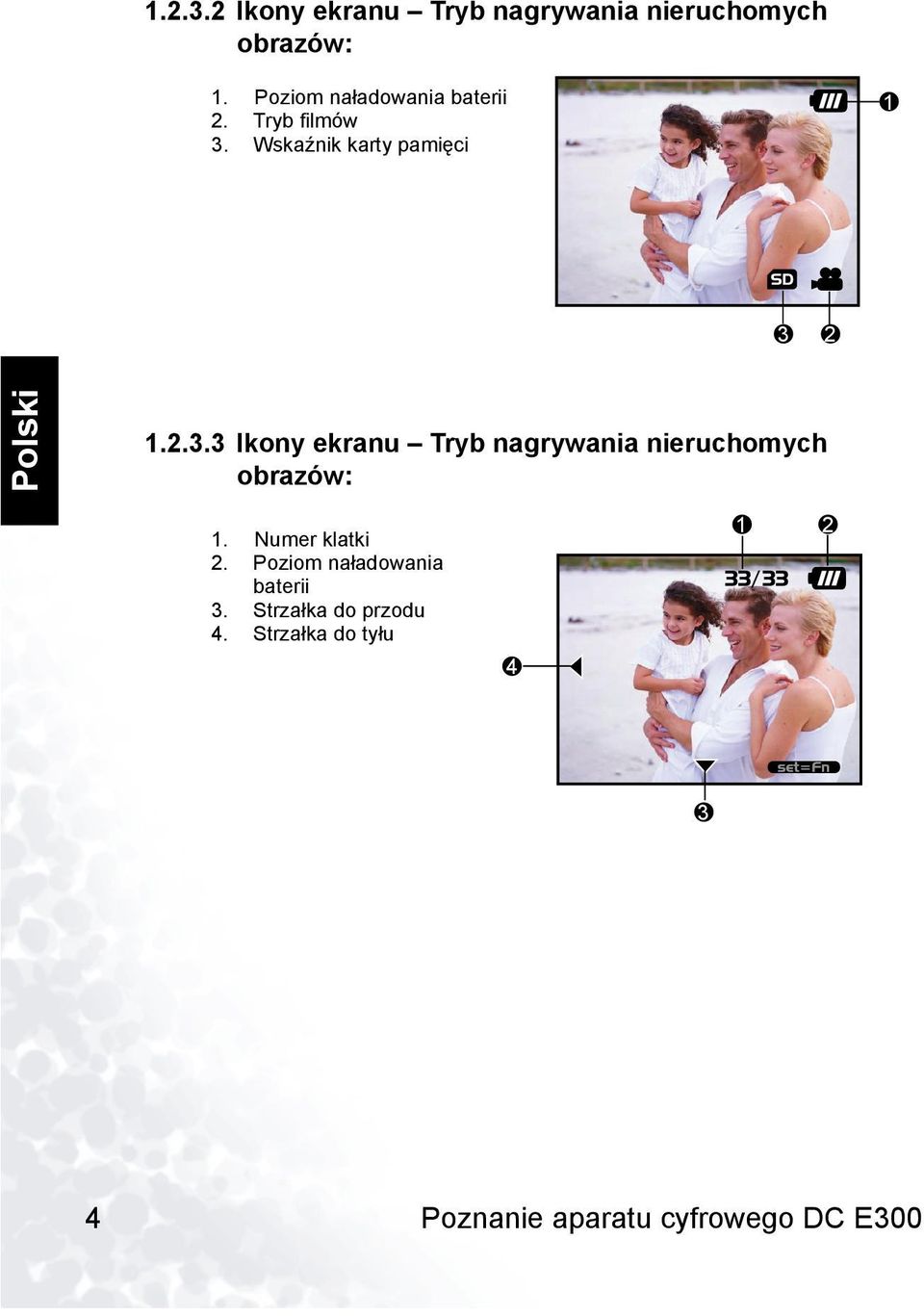

8 Ikony ekranu Tryb nagrywania nieruchomych obrazów: 1. Poziom naładowania baterii 2. Tryb filmów 3. Wskaźnik karty pamięci Ikony ekranu Tryb nagrywania nieruchomych obrazów: 1. Numer klatki 2. Poziom naładowania baterii 3. Strzałka do przodu 4. Strzałka do tyłu Poznanie aparatu cyfrowego DC E300

9 2 PRZYGOTOWANIE APARATU DC E300 DO UżYCIA Do zasilania aparatu służą 2 baterie AAA (alkaliczne lub Ni-MH). 2.1 Instalowanie baterii 1. Sprawdź, czy aparat jest wyłączony. 2. Przesuń pokrywę baterii w kierunku strzałki [OPEN (OTWARTA)]. 3. Wstaw baterie, uważając na prawidłowe usytuowanie biegunów (+ oraz -). 4. Zamknij pewnie pokrywę baterii. Na wydajność baterii wpływa typ baterii i temperatura otoczenia. Należy unikać używania baterii w ekstremalnie niskich temperaturach otoczenia, ponieważ niskie temperatury mogą skrócić żywotność baterii i zmniejszyć wydajność aparatu. Niska temperatura wpływa także na wydajność baterii alkalicznych, w związku z czym zaleca się stosowanie ładowalnych baterii Ni-MH. Stosowanie nowych baterii ładowalnych lub baterii nie używanych przez dłuższy czas (poza bateriami dla których zakończył się okres przydatności), może wpływać na możliwą do wykonania ilość zdjęć. Dlatego też, w celu maksymalnego zwiększenia ich wydajności i żywotności, zaleca się przed użyciem w aparacie, zastosowanie przynajmniej jednego pełnego cyklu naładowania i rozładowania. Jeżeli baterie nie będą używane w dłuższym okresie czasu, należy je wyjąć z aparatu, zapobiegając wyciekowi lub korozji. Nie wolno używać baterii różnych typów (razem) lub mieszać baterie stare i nowe. Nie należy używać baterii manganowych. Przygotowanie aparatu DC E300 do użycia 5

10 2.2 Wkładanie karty pamięci SD (akcesoria opcjonalne) Aparat jest dostarczany z 16MB pamięci wewnętrznej (14MB na zapisywanie zdjęć), umożliwiającej zapisywanie w aparacie obrazów i klipów video. Jednakże, w celu zapisania dodatkowych obrazów i klipów video, wielkość pamięci można rozszerzyć poprzez zastosowanie opcjonalnej karty pamięci SD (Secure Digital). 1. Sprawdź, czy aparat jest wyłączony. 2. Wstaw kartę pamięci SD: Przód karty pamięci (nadrukowana strzałka) powinien być zwrócony w kierunku tyłu aparatu. Jeśli karty nie można włożyć, należy sprawdzić kierunek jej wkładania. Przed pierwszym użyciem, kartę pamięci należy sformatować w aparacie. Dalsze informacje znajdują się w części tego podręcznika zatytułowanej Formatowanie nośników. 2.3 Aby wyjąć kartę pamięci: Sprawdź, czy aparat jest wyłączony. Naciśnij lekko krawędź karty pamięci, co spowoduje jej wysunięcie. Aby zapobiec przypadkowemu usunięciu cennych danych z karty pamięci SD, można przesunąć zabezpieczenie przed zapisem (z boku karty pamięci SD) do pozycji LOCK (BLOKADA). Aby zapisać, edytować lub usunąć dane z karty pamięci SD, kartę należy odblokować. 6 Przygotowanie aparatu DC E300 do użycia

11 2.4 Podłączanie paska na rękę: Aby zapobiec przypadkowemu upuszczeniu aparatu, należy zawsze używać pasek. 2.5 Włączanie/wyłączanie zasilania Przełączanie włączenia/wyłączenia aparatu wykonuje się następująco: 1. Użycie przycisku POWER (ZASILANIE) do włączania/wyłączania aparatu. Przed rozpoczęciem wykonywania zdjęć/nagrywania klipów video, należy otworzyć pokrywę obiektywu. Po włączeniu zasilania, aparat uruchomi się w trybie. Jeżeli po włączeniu zasilania aparat nie będzie używany w określonym okresie czasu, w celu oszczędzania energii, aparat przełączy się do trybu bezczynności lub wyłączy się. 2.6 Ustawienia daty i czasu Ekran daty i czasu zostanie wyświetlony w następujących okolicznościach: Po pierwszym włączeniu aparatu. Po włączeniu aparatu pozostawionego dłuższy czas bez baterii. Po wyświetleniu ekranu daty i czasu, należy wykonać podane czynności, w celu ustawienia prawidłowej daty i czasu. 1. Wybierz ustawiany element przyciskami / i naciśnij przycisk. [Date (Data)]: Ustaw datę. [Time (Czas)]: Ustaw czas. [Mode (Tryb)]: Ustaw format daty i czasu. 2. Przyciskami / zmień wartość ustawienia i naciśnij przycisk SET (USTAW) w celu potwierdzenia. [Date (Data)]/[Time (Czas)]: Naciśnij przycisk w celu wybrania elementu pola. 3. Przełącz przycisk SET (USTAW), aby powrócić do menu głównego. Przygotowanie aparatu DC E300 do użycia 7

12 Podrêcznik u ytkownika aparatu cyfrowego BenQ 2.7 Ustawienia rozdzielczości i jakości obrazu Ustawienia rozdzielczości i jakości określają rozmiar piksela (wymiary), rozmiar pliku z obrazem oraz współczynnik kompresji obrazów. Ustawienia te mają wpływ na ilość obrazów, którą można zapisać w pamięci wewnętrznej lub na karcie pamięci. W trakcie poznawania możliwości aparatu, zaleca się wypróbowanie każdego z ustawień jakości i rozdzielczości, w celu sprawdzenia ich wpływu na obrazy. Obrazy o większej rozdzielczości i jakości umożliwiają uzyskanie najlepszych efektów fotografowania ale powodują tworzenie plików o dużych rozmiarach. W związku z tym, mała liczba takich obrazów zajmie dużo miejsca w pamięci. Ustawienia wysokiej rozdzielczości i jakości są zalecane do wykonywania wydruków i w sytuacjach wymagających najdokładniejszych szczegółów. Obrazy o niższej rozdzielczości/ jakości zajmują mniej miejsca w pamięci i są odpowiednie do współdzielenia obrazów poprzez pocztę , do umieszczania w raportach lub na stronach sieci web. Aby zmienić rozdzielczość lub jakość obrazu, należy wykonać podane poniżej czynności: 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU. 3. Wybierz [Resolution (Rozdzielczość)]/[Quality (Jakość)] przyciskami / i naciśnij przycisk. 4. Przyciskami / wybierz wymagane ustawienie, a następnie naciśnij przycisk SET (USTAW). Przełącz przycisk, aby opuścić menu trybu. 8 Przygotowanie aparatu DC E300 do użycia

13 3 TRYB DZIAłANIA APARATU W rozdziale tym znajduje się opis trybów działania aparatu oraz instrukcje dotyczące wykonywania zdjęć, nagrywania klipów filmowych oraz odtwarzania zdjęć, filmów. 3.1 Tryb nagrywania Wykonywanie zdjęć Aparat jest wyposażony w 1.5 monitor LCD umożliwiający kadrowanie obrazów. Przed rozpoczęciem wykonywania zdjęć, należy sprawdzić, czy otwarta jest pokrywa obiektywu i ustawiony przełącznik ostrości na odpowiedni tryb wykonywania zdjęć. 1. Otwórz pokrywę obiektywu. 2. Ustaw przełącznik ostrości na. 3. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 4. Wykadruj zdjęcie na ekranie wyświetlacza. 5. Ustaw obiekt wykonywanego zdjęcia w centralnej części kadru i naciśnij przycisk migawki. W silnym świetle słonecznym lub jasnym oświetleniu sztucznym, obraz na wyświetlaczu LCD jest przyciemniony. Nie oznacza to nieprawidłowego działania. Przy wykonywaniu zdjęć z bliskiej odległości, należy ustawić przełącznik osrości na. Tryb lampy błyskowej jest automatycznie ustawiany na. Aby obejrzeć ostatnio nagrany obraz, naciśnij przycisk. Ponownie naciśnij przycisk, aby powrócić do trybu nagrywania. Tryb działania aparatu 9

14 3.1.2 Zoom cyfrowy Podczas używania zoomu cyfrowego, obrazy wydają się być położone bliżej. Przetwarzanie cyfrowe umożliwia powiększanie obrazu bez pogorszenia jakości. 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Wykadruj obraz patrząc na monitor LCD. 3. Naciśnij przycisk, aby uaktywnić zoom cyfrowy. Przełącz przycisk, aby powiększyć do 4x. 4. Naciśnij przycisk migawki, aby wykonać zdjęcie powiększonego obrazu. Zoom cyfrowy jest dostępny wyłącznie dla rozdzielczości pikseli 2912 x 2184 oraz 2032 x Samowyzwalacz Czas opóźnienia samowyzwalacza wynosi dziesięć sekund. Uaktywnij samowyzwalacz naciskając przycisk migawki. Przez siedem sekund dioda LED samowyzwalacza będzie migać wolno, a następnie przez ostatnie trzy sekundy szybko. Opóźnienie umożliwia zajęcie pozycji w kadrze aparatu, przy wykonywaniu zdjęć grupowych. 1. Zamocuj aparat na statywie lub ustaw go na stabilnej powierzchni. 2. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 3. Naciśnij przycisk MENU. 4. Wybierz [Self Timer (Samowyzwalacz)] przyciskami / i naciśnij przycisk. 5. Przyciskami / wybierz [Yes (Tak)] i naciśnij przycisk SET (USTAW). Przełącz przycisk, aby opuścić menu trybu. 10 Tryb działania aparatu

15 6. Naciśnij przycisk migawki. Funkcja samowyzwalacza została uaktywniona. Aby w dowolnym czasie anulować samowyzwalacz, naciśnij przycisk migawki przerywając jego działanie. Po wykonaniu zdjęcia z użyciem samowyzwalacza, tryb samowyzwalacza jest wyłączany. Jeśli wymagane jest wykonanie następnego zdjęcia z użyciem samowyzwalacza, należy powtórzyć wymienione czynności Lampa błyskowa Lampa błyskowa jest przeznaczona do automatycznego działania przy określonych warunkach oświetlenia. Podczas działania w trybie Normalne (przełącznik ostrości ustawiony na ), można wykonać zdjęcie z użyciem odpowiedniego dla danych okoliczności trybu lampy błyskowej. 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciskaj przycisk, aż do pojawienia się wymaganego trybu lampy błyskowej. : Automatyczna lampa błyskowa. Lampa błyskowa wyzwalana jest automatycznie, w zależności od warunków oświetlenia otoczenia. Tryb ten należy wybrać dla wykonywania ogólnych zdjęć z użyciem lampy błyskowej. : Lampa błyskowa wyłączona. Lampa błyskowa nie będzie wyzwalana. Ustawienie to należy wybrać w miejscach, w których wykonywanie zdjęć jest zabronione lub gdy odległość do fotografowanego obiektu przekracza zakres efektywności lampy. 3. Wykadruj zdjęcie i naciśnij przycisk migawki. Jeżeli lampa błyskowa ma nie być używana, należy ją wyłączyć. WYŁĄCZENIE lampy błyskowej spowoduje szybsze uruchamianie aparatu i szybsze działanie, ponieważ nie będzie potrzeby ciągłego ładowania kondensatora. WYŁĄCZANIE lampy błyskowej wtedy gdy nie jest potrzebna, zwiększa także żywotność baterii. Tryb działania aparatu 11

16 3.2 Tryb Odtwarzanie W trybie, można przeglądać, powiększać, usuwać obrazy, odtwarzać klipy video lub uruchamiać pokaz slajdów. Tryb Odtwarzanie udostępnia także odtwarzanie miniaturek obrazów, umożliwiające szybkie odszukanie wymaganego obrazu Podgląd obrazów Po wykonaniu zdjęcia lub filmu, obrazy są natychmiast zapisywane w wewnętrznej pamięci lub na karcie pamięci SD. Zdjęcia i filmy zapisane w pamięci wewnętrznej lub na karcie pamięci SD, można wyświetlać na monitorze LCD. Aby oglądać zdjęcia, należy wykonać podane poniżej czynności: 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). Wyświetlane jest ostatnio wykonane zdjęcie. W odniesieniu do filmów, wyświetlana jest pierwsza klatka jako nieruchomy obraz. 2. Przemieszczanie się pomiędzy zdjęciami w celu ich podglądu, wykonywane jest przyciskami /. Naciśnięcie przycisku, umożliwia oglądanie następnego zdjęcia lub filmu. Naciśnięcie przycisku, umożliwia oglądanie poprzedniego zdjęcia lub filmu. Aby w dowolnym czasie anulować samowyzwalacz, naciśnij przycisk migawki przerywając jego działanie. Obrazy są odtwarzane z następujących nośników nagrywania: * Gdy nie została załadowana karta pamięci, odtwarzane są obrazy z pamięci wewnętrznej. * Gdy została załadowana karta pamięci SD, odtwarzane są obrazy z karty pamięci SD. Jeżeli w pamięci nie ma zapisanych obrazów, na monitorze LCD zostanie wyświetlony komunikat No images (Brak obrazów). 12 Tryb działania aparatu

17 3.2.2 Odtwarzanie z powiększeniem Podczas przeglądania obrazów, można powiększyć wybraną część obrazu. Powiększenie umożliwia oglądanie szczegółów obrazu. Aby oglądać zdjęcia, należy wykonać podane poniżej czynności: 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Wybierz wymagany do podglądu obraz przyciskami / i naciśnij przycisk SET (USTAW). 3. Uaktywnij funkcję zoomu cyfrowego przyciskiem. Powiększ obraz przełączając powiększenie przyciskiem SET (USTAW). Aby oglądać różne części powiększonego obrazu, naciskaj przyciski / / / Wyświetlanie miniaturek obrazów Funkcja ta umożliwia jednoczesny podgląd na monitorze LCD do dziewięciu obrazów, ułatwiając wyszukanie określonego obrazu. Aby oglądać zdjęcia, należy wykonać podane poniżej czynności: 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk migawki. Na monitorze LCD wyświetlone zostanie dziewięć miniaturek obrazów (Przy założeniu, że w pamięci zapisanych jest dziewięć lub więcej obrazów). 3. Aby oglądać pełnowymiarowy obraz, należy go wybrać przyciskami / / /, a następnie nacisnąć przycisk SET (USTAW), po czym wybrany obraz zostanie wyświetlony na całym ekranie LCD Wyświetlanie pokazu slajdów Funkcja pokazu slajdów umożliwia automatyczne odtwarzanie kolejnych obrazów. Funkcja ta jest bardzo przydatna do przeglądania nagranych obrazów oraz do prezentacji. Tryb działania aparatu 13

18 Aby oglądać zdjęcia, należy wykonać podane poniżej czynności: 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU i przejdź do funkcji [Slide Show (Pokaz slajdów)] przyciskami /. 3. Naciśnij przycisk. 4. Ustaw odstęp czasu pomiędzy zdjęciami przyciskami / i naciśnij przycisk SET (USTAW). Rozpocznie się pokaz slajdów, wyświetlając obrazy na monitorze LCD jeden po drugim, w ustawionym odstępie czasu. Aby zatrzymać wyświetlanie pokazu slajdów, naciśnij dowolny przycisk. Wyświetlany pokaz slajdów jest powtarzany, aż do zatrzymania. Odstęp czasu pokazu slajdów można wyregulować w zakresie [1 sek.], [3 sek.], [6 sek.] lub [10 sek.]. Aby wyjść z menu [Slide Show (Pokaz slajdów)], wybierz [Exit (Wyjście)] w opcjach ustawień menu Usuwanie obrazów Niepotrzebne zdjęcia i klipy video można w łatwy sposób usunąć. Dostępne są 4 sposoby usuwania zdjęć: Jedno zdjęcie * Przyciskiem. * Poprzez menu [Delete (Usuń)]. Wszystkie klatki równocześnie Aby usunąć jeden obraz lub film (Tryb Szybkie usuwanie- ): 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Aby usunąć ostatnio nagrany obraz/film, naciśnij przycisk. 3. Naciśnij przycisk SET (USTAW). 14 Tryb działania aparatu

19 4. Po wyświetleniu komunikatu o usuwaniu, wybierz [Yes (Tak)] przyciskami /, a następnie naciśnij przycisk SET (USTAW). Aby anulować usuwanie, wybierz [No (Nie)]. Spowoduje to powrót do ekranu podglądu. Aby usunąć jeden obraz lub film (Tryb Szybkie usuwanie- ): 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Wybierz obraz/klip video do usunięcia przyciskami /. 3. Naciśnij przycisk SET (USTAW). 4. Aby usunąć bieżący obraz, naciśnij przycisk. 5. Po wyświetleniu komunikatu o usuwaniu, wybierz [Yes (Tak)] przyciskami /, a następnie naciśnij przycisk SET (USTAW). Aby anulować usuwanie, wybierz [No (Nie)]. Aby usunąć jeden obraz lub film (Menu Delete [Usuń]): 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Wybierz obraz/klip video do usunięcia przyciskami /. 3. Naciśnij przycisk MENU. 4. Wybierz [Delete (Usuń)] przyciskami / i naciśnij przycisk. 5. Wybierz [This Image (Ten obraz)] przyciskami / i naciśnij przycisk SET (USTAW). 6. Aby potwierdzić usuwanie wybranego obrazu, wybierz [Yes (Tak)] przyciskami / i naciśnij przycisk SET (USTAW). Pojawi się następny obraz/klip video. Tryb działania aparatu 15

20 Aby usunąć wszystkie obrazy lub filmy (równocześnie): 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU. 3. Wybierz [Delete (Usuń)] przyciskami / i naciśnij przycisk. 4. Wybierz [All Images (Wszystkie obrazy)] przyciskami / i naciśnij przycisk SET (USTAW). 5. Aby potwierdzić usuwanie wybranego obrazu, wybierz [Yes (Tak)] przyciskami / i naciśnij przycisk SET (USTAW). Na monitorze LCD pojawi się komunikat No image (Brak obrazów). Aby usunąć obrazy lub klipy video zapisane w pamięci wewnętrznej, nie należy wkładać do aparatu karty pamięci. W przeciwnym przypadku, zostaną usunięte obrazy lub klipy video zapisane na karcie pamięci Formatowanie nośników Ten program narzędziowy służy do formatowania pamięci wewnętrznej (lub karty pamięci) i usuwa wszystkie zapisane obrazy i dane. 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU. 3. Wybierz [Delete (Usuń)] przyciskami / i naciśnij przycisk. 4. Wybierz [Format (Formatuj)] przyciskami / i naciśnij przycisk SET (USTAW). 5. Aby sformatować kartę pamięci/pamięć wewnętrzną, wybierz [Yes (Tak)] i naciśnij przycisk SET (USTAW). 16 Tryb działania aparatu

21 Na monitorze LCD pojawi się komunikat No image (Brak obrazów). Formatowanie jest procesem nieodwracalnym po którym nie będzie można później przywrócić danych. Aby sformatować pamięć wewnętrzną, nie należy wkładać do aparatu karty pamięci. W przeciwnym razie, zostanie sformatowana karta pamięci Kopiowanie zawartości pamięci wewnętrznej na kartę pamięci Funkcja ta umożliwia kopiowanie obrazów z pamięci wewnętrznej aparatu na kartę pamięci SD. Oczywiście jest to możliwe tylko wtedy, gdy zainstalowana jest karta pamięci SD i w pamięci wewnętrznej są zapisane obrazy. Aby skopiować zdjęcia i filmy z pamięci wewnętrznej na kartę pamięci SD, należy wykonać podane poniżej czynności: 1. Upewnij się, że wyłączone jest zasilanie aparatu i wstaw kartę pamięci SD. 2. Włącz aparat. 3. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 4. Naciśnij przycisk MENU. 5. Wybierz [Card Copy (Kopiowanie karty)] przyciskami / i naciśnij przycisk. 6. Aby kontynuować proces kopiowania, wybierz [Yes (Tak)] przyciskami / i naciśnij przycisk SET (USTAW). Na wyświetlaczu sygnalizowany jest postęp kopiowania; po zakończeniu, następuje powrót do ekranu odtwarzania. Nie jest możliwe kopiowanie z karty pamięci SD do pamięci wewnętrznej Zmiana logo uruchamiania aparatu Możliwe jest określenie logo uruchamiania aparatu. Można wybrać nowe logo spośród wykonanych zdjęć. Aby uaktywnić nowe logo uruchomienia, należy wykonać podane poniżej czynności: Tryb działania aparatu 17

22 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Wyświetl zdjęcie, które ma zostać wybrane przyciskami /. 3. Naciśnij przycisk MENU. 4. Wybierz [Save As Logo (Zapisz jako logo)] przyciskami / i naciśnij przycisk. 5. Aby ustawić nowe logo, wybierz [Yes (Tak)] przyciskami / i naciśnij przycisk SET (USTAW). Przełącz przycisk, aby opuścić tryb menu. Nowe logo zostanie uaktywnione przy następnym włączeniu aparatu Ustawienia DPOF DPOF jest standardem informacji o wydruku nagrania, zapisanym bezpośrednio na kartach pamięci SD i innych nośnikach. Pliki zapisane w formacie DPOF można drukować na zgodnych z tym standardem drukarkach lub poprzez laboratoryjne urządzenie drukujące. Aby ustawić DPOF na zdjęciu: 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU. 3. Wybierz [DPOF] przyciskami / i naciśnij przycisk. 4. Wybierz [Single (Pojedyncze)] przyciskami / i naciśnij przycisk SET (USTAW). 5. Wybierz wymagany element pola przyciskami / i naciśnij przycisk SET (USTAW). [Quantity (Liczba)]: Umożliwia wybór liczby obrazów (0~9). Przyciskami / wybierz wymaganą liczbę obrazów. [Set Image (Ustaw obraz)]: Umożliwia wybór innego wymaganego zdjęcia do określenia przyciskami /. [Exit (Wyjście)]: Umożliwia opuszczenie trybu menu. Naciśnij przycisk SET (USTAW), aby opuścić tryb menu. Aby ustawić DPOF na wszystkich zdjęciach (równocześnie): 18 Tryb działania aparatu

23 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Naciśnij przycisk MENU. 3. Wybierz [DPOF] przyciskami / i naciśnij przycisk. 4. Wybierz [All (Wszystkie)] przyciskami / i naciśnij przycisk SET (USTAW). 5. Aby potwierdzić ustawienie, wybierz [Yes (Tak)] przyciskami / i naciśnij przycisk SET (USTAW). (Quantity (Liczba)=1) Funkcji tej można używać tylko dla plików ze zdjęciami zapisanymi na kartach pamięci. Tryb działania aparatu 19

24 3.3 TRYB FILM Nagrywanie klipów video Tryb video umożliwia nagrywanie klipów video w rozdzielczości 320 x 240 pikseli. Aby oglądać zdjęcia, należy wykonać podane poniżej czynności: 1. Otwórz pokrywę obiektywu. 2. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 3. Aby rozpocząć nagrywanie klipu video, naciśnij przycisk migawki. Nagrywanie trwa do momentu ponownego naciśnięcia przycisku migawki. 4. Ponowne naciśnięcie przycisku migawki zatrzymuje nagrywanie Oglądanie klipów video Nie można używać lampy błyskowej/samowyzwalacza. Aby oglądać nagrany klip video, należy wykonać podane poniżej czynności: 1. Przełącz przycisk MODE (TRYB) na i naciśnij przycisk SET (USTAW). 2. Przejdź do wybranego do oglądania filmu przyciskami /. 3. Naciśnij przycisk migawki. Rozpoczyna się odtwarzanie. Na monitorze LCD wyświetlany jest wskaźnik odtworzonego nagrania lub czas odtworzonego nagrania. Naciśnij ponownie przycisk migawki, aby zatrzymać odtwarzanie. (Aby przerwać/ wznowić: naciśnij przycisk ) Podczas odtwarzania filmu nie można uaktywnić funkcji zoom. Do odtworzenia klipu video na komputerze można użyć programu Windows Media Player lub odtwarzacza Apple QuickTime. Podstawowa wersja odtwarzacza QuickTime jest bezpłatna i zgodna z komputerami Mac- oraz Windows- i można ją pobrać ze strony sieci web Apple pod adresem Dalsze informacje dotyczące używania odtwarzacza QuickTime, można uzyskać w pomocy on-line programu QuickTime. 20 Tryb działania aparatu

25 4 OPCJE MENU 4.1 Podstawowe operacje wykonywane poprzez menu Aby wyświetlić menu: 1. Przełącz przycisk MODE (TRYB) na / / /. 2. Naciśnij przycisk SET (USTAW). W trybie, zostanie wyświetlone menu. Pomiń czynność Naciśnij przycisk MENU. Zostanie wyświetlone menu. Aby wybrać element: 1. Przyciskami / wybierz wymagany element. 2. Naciśnij przycisk aby przejść do menu pola. Aby wybrać wartość ustawienia: 1. Przyciskami / wybierz wymagane ustawienie. 2. Naciśnij przycisk SET (USTAW), aby potwierdzić wybór. 3. Przełącz przycisk, aby opuścić tryb menu. Aby wprowadzić ekran potwierdzenia: 1. Przyciskami / wybierz [Yes (Tak)]. 2. Naciśnij przycisk SET (USTAW). 3. Przełącz przycisk, aby opuścić tryb menu. 4.2 Menu OSD Aby wyświetlić powiązane z menu opcje, naciśnij przycisk MENU Menu Nagrywanie Opcje MENU 21

26 Ustawienie Opis Opcja Rozdzielczość Jakość Ekspozycja WB (White Balance [Balans bieli]) Samowyzwal acz Ustawia rozdzielczość obrazu. Dalsze informacje znajdują się w części tego podręcznika zatytułownej Ustawienia rozdzielczości i jakości obrazu. Ustawia jakość obrazu. Sprawdź część tego podręcznika zatytułowaną Ustawienia rozdzielczości i jakości obrazu, w celu uzyskania dalszych informacji. Aparat reguluje ekspozycję każdej sceny automatycznie. Jednakże, jeśli obiekt jest bardzo ciemny lub bardzo jasny, można pominąć ustawienia automatycznej ekspozycji aparatu, aby bardziej rozjaśnić lub przyciemnić obiekt. Funkcja ta jest określana jako kompensacja EV. Przykłady kompensacji ekspozycji: Kompensacja dodatnia (+) *Obrazy drukowanego tekstu (czarny tekst na białym tle) *Portrety z tylnym oświetleniem *Bardzo jasne sceny (takie jak śnieg) i obiekty silnie odbijające światło *Zdjęcia na których większą część zajmuje niebo Kompensacja ujemna (-) *Obiekty oświetlone punktowo, szczególnie na ciemnym tle *Obrazy drukowanego tekstu (biały tekst na czarnym tle) *Sceny z niskim odbiciem światła, takie jak zdjęcia zielonych lub ciemnych liści Aparat reguluje balans bieli każdej sceny automatycznie. Jednakże, wykonane aparatem zdjęcia będą wyglądały różnie, przy różnych warunkach oświetlenia (słońce, cień, oświetlenie jarzeniowe,oświetlenie żarowe). W odróżnieniu do oczu, które łatwo dostosowują się do różnych warunków oświetlenia (temperatury oświetlenia), aparat cyfrowy nie zawsze rozróżnia różne typy oświetlenia. W niektórych warunkach oświetlenia, obraz może być osobliwie cieniowany. W takim przypadku można zmienić ustawienia balansu bieli, poprzez określenie warunków oświetlenia (temperatury), najbardziej odpowiednich dla danej sceny. Funkcja ta udostępnia opcję wyboru włączenia/wyłączenia funkcji samowyzwalacza x x x x 480 Super wysoka Wysoka Normalna -1,5EV~+1,5EV A Automatyczny Dzienne Pochmurno Oświetlenie żarowe Oświetlenie jarzeniowe Yes (Tak) No (Nie) 22 Opcje MENU

27 4.2.2 Menu Movie (Film) Ustawienie Opis Opcja Ekspozycja Dalsze szczegółowe informacje znajdują się w części podręcznika zatytułowanej Ekspozycja opisującej -1,5EV~+1,5EV menu Nagrywanie. WB (White Balance [Balans bieli]) Dalsze szczegółowe informacje znajdują się w części A Automatyczny Dzienne Pochmurno podręcznika zatytułowanej WB opisującej menu Oświetlenie Nagrywanie. żarowe Oświetlenie jarzeniowe Menu Odtwarzanie Ustawienie Opis Opcja Usuń Ten obraz Dalsze informacje znajdują się w części tego Wszystkie obrazy podręcznika zatytułowanej Usuwanie Formatuj obrazów/formatowanie nośników. Wyjście Kopiowanie karty Pokaz slajdów DPOF Sprawdź informacje w części tego podręcznika zatytułowanej Kopiowanie zawartości pamięci wewnętrznej na kartę pamięci. Dalsze informacje znajdują się w części tego podręcznika zatytułowanej Wyświetlanie pokazu slajdów. Dalsze informacje znajdują się w części tego podręcznika zatytułowanej Ustawienia DPOF. Yes (Tak) No (Nie) 1 sek. 3 sek. 6 sek. 10 sek. Wyjście Single (Pojedynczy) All (Wszystkie) Opcje MENU 23

28 Save As Logo (Zapisz jako logo) Dalsze informacje znajdują się w części tego podręcznika zatytułowanej Zmiana logo uruchamiania aparatu. Yes (Tak) No (Nie) Menu Setup (Instalacja) Ustawienie Opis Opcja Date & Time (Data i czas) Brzęczyk Language (Język) Wyłączenie zasilania (Automatyczn e wyłączenie zasilania) Reset (Wyzeruj) Frequency (Częstotliwość) Dalsze informacje znajdują się w części tego podręcznika zatytułowanej Ustawienia daty i czasu. Po włączeniu tej funkcji, aparat generuje dźwięk (sygnał) po każdym naciśnięciu przycisku aparatu. Opcja ta umożliwia wybranie języka menu i tekstu wyświetlanego na monitorze LCD. Przy braku aktywności aparatu (nie są naciskane przyciski) w określonym okresie czasu (3 minuty), przy włączonym zasilaniu, aparat przełączy się do trybu bezczynności lub wyłączy się,w celu oszczędzania energii. Jeśli aparat znajduje się w trybie bezczynności, można przywrócić jego działanie poprzez naciśnięcie dowolnego przycisku lub przełączenie tarczy trybu. Jeśli wyłączone zostało zasilanie aparatu, należy go włączyć ponownie naciskając przycisk POWER (ZASILANIE). Funkcja ta udostępnia opcję wyboru przywracania wszystkich ustawień aparatu do ich stanu oryginalnego. Aparat ten obsługuje różne częstotliwości oświetlenia: 50 Hz oraz 60 Hz. Podczas fotografowania przy świetle jarzeniowym, należy wybrać prawidłowe ustawienie częstotliwości, zależne od napięcia prądu w sieci lokalnej. Funkcja ta jest efektywna jedynie przy ustawieniu White Balance (Balans bieli) na ustawienie (Fluorescent [Jarzeniowe]). -- On (Włączony) Off (Wyłączony) English/French/ (angielski/francuski) German/Spanish/ (niemiecki/hiszpański) Italian/Traditional Chinese/Simplified Chinese (włoski/tradycyjny chiński/uproszczony chiński) 1 min. 3 min. 5 min. 10 min. Cancel (Anuluj) Yes (Tak) No (Nie) 50 Hz 60 Hz 24 Opcje MENU

29 5 PODłąCZANIE DO KOMPUTERA Podłączenie aparatu DC E300 do komputera, umożliwia wykonanie następujących funkcji: przesyłanie zdjęć, klipów filmowych i klipów dźwiękowych do komputera w celu ich przechowywania i organizowania Przed podłączeniem do komputera z systemem operacyjnym Microsoft Windows 98SE, należy najpierw zainstalować oprogramowanie znajdujące się na dostarczonej wraz z aparatem DC E300płycie instalacyjnej CD-ROM. 5.1 Instalowanie oprogramowania aparatu cyfrowego Zaleca się instalację sterownika i oprogramowania przed podłączeniem aparatu cyfrowego do komputera PC. Normalnie, po włożeniu instalacyjnej płyty CD do napędu CD-ROM, automatycznie pojawia się menu instalacyjne. Jeżeli menu nie wyświetla się, należy przejrzeć płytę CD w programie Windows Explorer (Eksplorator Windows), odszukać w katalogu głównym program o nazwie Autorun.exe i dwukrotnie kliknąć jego ikonę. Pojawi się menu instalacji. Kliknij każdy z elementów, aby zainstalować wybrane oprogramowanie. Aby przejrzeć zawartość płyty CD i zainstalować oprogramowanie ręcznie, sprawdź opisy zawartości płyty CD, podane w następnej części. Podłączanie do komputera 25

30 5.2 Pakiet oprogramowania Instalacyjna płyta CD-ROM dołączona do aparatu DC E300 zawiera następujące oprogramowanie. W celu uzyskania instrukcji, sprawdź informacje w pomocy oprogramowania lub w elektronicznym podręczniku użytkownika. Opis oprogramowania 1. Sterownik aparatu DC E300 tylko dla systemu Win 98SE. Jeżeli wykorzystywanym (Win 98SE) systemem operacyjnym jest Windows 98SE, należy najpierw zainstalować sterownik DC E300. Jeżeli wykorzystywanym systemem operacyjnym jest Windows ME/2000/XP, nie jest potrzebna wstępna instalacja sterownika. 2. Ulead Photo Express Ulead Photo Express to kompletne oprogramowanie do obsługi zdjęć dla obrazów cyfrowych. Wymagane zdjęciamożna łatwo uzyskać z aparatów cyfrowych i skanerów. Obrazy można edytować i wzbogacać z zastosowaniem łatwych w użyciu narzędzi edycyjnych i doskonałych filtrów fotograficznych oraz wbudowanych efektów. Po zmontowaniu projektów fotograficznych można je udostępniać poprzez pocztę i wiele opcji drukowania. 3. Ulead Photo Explorer Ulead Photo Explorer jest efektywnym programem do przenoszenia, przeglądania, modyfikowania i przekazywania nośników cyfrowych. Jest to program narzędziowy wszystko-w-jednym, dla posiadaczy aparatów cyfrowych, kamer sieci web, kamkorderów DV, skanerów lub dla każdego, kto poszukuje efektywnego sposobu obsługi mediów cyfrowych. 4. Microsoft DirectX Program Microsoft DirectX to uniwersalny i międzyplatformowy program narzędziowy obsługi mediów. 5. Microsoft NetMeeting Aparat można zastosować z programem NetMeeting, w celu organizowania zdalnych wideokonferencji. 6. Acrobat reader Program Adobe Acrobat Reader to program narzędziowy posiadanie konieczne, umożliwiający odczyt plików w popularnym międzyplatformowym formacie plików PDF. 7. Elektroniczny podręcznik użytkownika Umożliwia podgląd on-line podręcznika użytkownika. 26 Podłączanie do komputera

31 5.3 Przenoszenie plików do/z komputera W sekcji tej znajdują się objaśnienia dotyczące przenoszenia obrazów, filmów pomiędzy aparatem a komputerem PC z systemem operacyjnym Windows XP/ME/2000/98SE Przenoszenie zdjęć i klipów filmowych W części tej znajdują się informacje dotyczące wykorzystywania programu narzędziowego Windows Explorer (Eksplorator Windows), do wykonywania operacji na plikach pomiędzy aparatem a komputerem PC. 1. Włącz komputer. 2. Włącz aparat. 3. Wybierz [Disk Drive (Napęd dysku)] przyciskami / i naciśnij przycisk SET (USTAW). 4. Podłącz aparat do komputera PC, wykorzystując dostarczony z aparatem kabel USB. Sprawdź prawidłowość połączenia. 5. W programie Windows Explorer (Eksplorator Windows) pokaże się nowy dysk z etykietą Removable Disk (Dysk wymienny). (Patrz uwaga poniżej). 6. Przechowywane zdjęcia i klipy filmowe, znajdują się w katalogu Removable Disk\DCIM\100CAMEA (Dysk wymienny\dcim\100camea). Kopiowanie, podglądanie, usuwanie i przenoszenie obrazów i klipów filmowych wykonuje się z użyciem standardowych komend drag and drop (przenieś i upuść) programu Windows Explorer (Eksplorator Windows). Pliki zdjęć z rozszerzeniem.jpg Klipy filmowe z rozszerzeniem.mpg Sprawdź informacje pomocy komputera, dotyczące oglądania i odtwarzania plików multimedialnych na komputerze. Podczas przenoszenia obrazów do komputera, nie jest konieczna obecność baterii w aparacie. Po połączeniu z komputerem przewodem USB, aparat będzie zasilany automatycznie. Podłączanie do komputera 27

32 5.4 UŻYWANIE APARATU JAKO KAMERY KOMPUTEROWEJ Aparat może działać jako kamera komputerowa, co umożliwia wykonywanie wideokonferencji biznesowych lub konwersacji w czasie rzeczywistym z przyjaciółmi lub rodziną. Aby wykorzystać aparat jako kamerę komputerową, należy wykonać następujące czynności: Czynność 1: Instalacja sterownika kamery internetowej (połączony ze sterownikiem urządzenia pamięci masowej USB na płycie CD-ROM) Czynność 2: Podłączenie aparatu do komputera Czynność 3: Uruchomienie oprogramowania aplikacji (np. Windows NetMeeting) Oprogramowanie do wideokonferencji (lub edycji video) nie jest dostarczane z aparatem. Ten tryb nie jest obsługiwany na komputerach Mac. Ogólne wymagania systemowe dla wideokonferencji Aby można było używać aparat do wideokonferencji, system komputerowy musi zawierać: Mikrofon Karta dźwiękowa Głośniki lub słuchawki Połączenie sieciowe lub internetowe Czynność 1: Instalacja sterownika kamery komputerowej Sterownik kamery komputerowej znajdujący się na płycie CD-ROM jest przeznaczony wyłącznie dla systemu Windows. Funkcja kamery komputerowej nie jest obsługiwana na platformach Mac. 1. Wstaw płytę CD-ROM dostarczoną z aparatem do napędu CD-ROM. Wyświetlony zostanie ekran powitalny. 2. Kliknij INSTALL USB DRIVER (ZAINSTALUJ STEROWNIK USB). Wykonaj wyświetlane na ekranie instrukcje w celu dokończenia instalacji. Po zakończeniu instalacji sterownika, należy ponownie uruchomić komputer. Sterownik USB znajdujący się w pakiecie na płycie CD-ROM, jest wykonany w formie 2 w 1 (sterownik USB i kamery komputerowej). A. W systemie Windows 98, system operacyjny Windows zainstaluje obydwa sterowniki, tzn. urządzenia pamięci masowej USB oraz kamery komputerowej. B. W systemach operacyjnych Windows 2000/ME/XP, zainstalowany zostanie jedynie sterownik kamery komputerowej. 28 Podłączanie do komputera

33 Czynność 2: Podłączenie aparatu do komputera 1. Podłącz jeden koniec kabla USB do wolnego portu USB komputera. 2. Podłącz drugi koniec kabla USB do złącza USB aparatu. 3. Wybierz [PC Cam (Kamera komputerowa)] przyciskami / i naciśnij przycisk SET (USTAW). 4. Ustaw stabilnie aparat na monitorze komputera lub wykorzystaj statyw. Podczas stosowania aparatu jako kamery komputerowej, nie ma potrzeby instalowania w aparacie baterii. Po połączeniu z komputerem przewodem USB, aparat będzie zasilany automatycznie. Czynność 3: Uruchomienie oprogramowania aplikacji (np. Windows NetMeeting) Aby wykorzystać do wideokonferencji program Windows NetMeeting: 1. Przejdź do Start -->Programs (Programy) -->Accessories (Akcesoria) -- >Communications (Komunikacja) -->NetMeeting, w celu uruchomienia programu NetMeeting. 2. Kliknij przycisk Start Video (Uruchom video), aby oglądać video na żywo. 3. Kliknij przycisk Place Call (Ustaw połączenie). 4. Wpisz adres lub adres sieciowy komputera z którym ma zostać nawiązane połączenie. 5. Kliknij Call (Połącz). Osoba z którą ma zostać nawiązane połączenie musi mieć także uruchomiony program Windows NetMeeting i musi wyrazić gotowość do rozpoczęcia wideokonferencji. Rozdzielczość video aplikacji wideokonferencji wynosi ogólnie 320 x 240. Dalsze informacje o operacjach oprogramowania aplikacji do wideokonferencji, można uzyskać w dokumentacji pomocy tego oprogramowania. Podłączanie do komputera 29

34 6 ROZWIąZYWANIE PROBLEMóW Objawy Przyczyny Rozwiązania Nie włącza się zasilanie. Zasilanie wyłącza się podczas używania. Zbyt szybkie zużycie prądu baterii. Aparat nie wykonuje zdjęć po naciśnięciu przycisku migawki. Zamglony obraz wykonany z bliska. Lampa błyskowa nie jest wyzwalana. Nieprawidłowe kolory wykonywanego zdjęcia. Obraz jest zbyt jasny lub zbyt ciemny. Ekran LCD nie jest wyraźny. Aparat nie może przesłać obrazów do komputera PC. Rozładowana bateria. Nieprawidłowo podłączony do aparatu lub do komputera kabel USB. Rozładowana bateria. Włączony jest tryb Oszczędzanie energii. Otwarta jest podczas używania aparatu pokrywa baterii. Zbyt niska temperatura zewnętrzna. Zbyt długo nie używana bateria. Aparat nie znajduje się w trybie wykonywania zdjęć. Słaba bateria. Nie zostało włączone zasilanie. Wybierz prawidłowy zakres ostrości. Wyłączona lampa błyskowa. ródło światła jest wystarczające. Lampa błyskowa nie jest całkowicie naładowana. Nieprawidłowo ustawiony balans bieli. Zbyt duże lub nieadekwatne parametry ekspozycji. Zabrudzona plastykowa pokrywa ekranu LCD. Plamy na ekranie LCD. Nieprawidłowo podłączony kabel. Wyłączony aparat. System operacyjny komputera nie jest systemem Windows 98SE /2000/ME/XP lub komputer PC nie jest wyposażony w port USB. Niezainstalowany sterownik USB (tylko Windows 98SE). Włącz komputer PC, następnie połącz aparat i komputer PC kablem USB. Włącz zasilanie. Nie otwieraj pokrywy baterii podczas używania aparatu. Nie narażaj aparatu na oddziaływanie ekstremalnych temperatur. Ustaw przełącznik trybu na tryb wykonywania zdjęć. Wymień baterię. Włącz zasilanie. Jeżeli obiekt znajduje się w odległości 40 do 60 cm, wybierz tryb Makro. Ustaw tryb lampy błyskowej na tryb Auto Flash (Automatyczna lampa błyskowa). Zaczekaj na pełne naładowanie lampy błyskowej. Ustaw balans bieli na tryb Automatyczny lub na inny właściwy tryb. Wyzeruj wartość korekcji EV. Wyczyść ekran LCD miękką szmatką. Plamy na ekranie są zjawiskiem normalnym i nie wpływają na funkcjonalność aparatu. Sprawdź połączenie kablowe. Włącz zasilanie. Zainstaluj Windows 98SE/2000/ME/XP oraz port USB. Zainstaluj sterownik USB (tylko Windows 98SE). 30 Rozwiązywanie problemów

35 7 SPECYFIKACJE Element Czujnik obrazu Obiektyw Zoom cyfrowy Monitor LCD Zakres ostrości Ekspozycja Standardy plików Balans bieli Tryby przechwytywania Samowyzwalacz Format pliku Tryb filmów Rozmiar obrazu Typ zapisu w pamięci Interfejs ródło zasilania Wymiary (SxWxG) Ciężar Zawartość płyty CD-ROM Opis Około 3,0 Mega pikseli Długość ogniskowej: f = 8,65mm Liczba F: 3.0 Cyfrowy: 4X 1,5-cala kolorowy TFT LCD Normalna: 1,6m do nieskończoności Makro: 0,4m do 0,6m Automatyczna ekspozycja z ręcznym ustawieniem kompensacji EV kompensacja +/-1.5EV w krokach co 0,3EV JPEG, EXIF 2.2, DPOF 1.0, DCF 1.0, MPEG-1 Automatyczny z wstępnymi ustawieniami Cloudy (Pochmurno), Daylight (Dzienne), Tungsten (Żarowe), Fluorescent (Jarzeniowe) Zdjęcie, nagrywanie video (film) 10-sekundowe opóźnienie JPEG, MPEG-1 dla klipów video Rozmiar: 320x x 1520 pikseli, 1600 x 1200 pikseli 1280 x 960 pikseli, 640 x 480 pikseli 16MB pamięć wewnętrzna (14MB wolnego miejsca na zapisywanie obrazów) Karta pamięci SD (opcjonalna, do 512MB pojemności) Złącze USB 2 baterie alkaliczne AAA (1,5V) lub baterie Ni-MH (2,0V) 89,5 x 56 x 24 mm (S x W x G) (bez elementów wystających) Około 82g (bez baterii i karty pamięci) Sterownik DC E300 Program Ulead Photo Express Program Ulead Photo Explorer Program Adobe Acrobat Reader Program Microsoft DirectX Program Microsoft NetMeeting Podręcznik użytkownika Wymagania systemowe DLA SYSTEMU WINDOWS * Procesor Pentium 166Mhz lub szybszy * 64MB RAM * 128MB wolnego miejsca na dysku * Napęd CD-ROM * Windows XP/ME/2000/98SE * Wolny port USB Specyfikacje 31

36 Podrêcznik u ytkownika aparatu cyfrowego BenQ 8 INFORMACJE O SERWISIE Jeżeli pojawi się problem dotyczący aparatu DC E300 oraz problem ze sterownikiem aparatu, należy odwiedzić następującą stronę sieci web, w celu uzyskania pomocy technicznej, podglądu odpowiedzi na często zadawane pytania i pobrania usług: W celu uzyskania bezpłatnych aktualizacji sterowników, informacji o produktach i informacji o nowościach, należy odwiedzić następujący adres sieci web: 32 Informacje o serwisie
