2 Spis treści Strona SP-8600-SP Przyłącza sanitarne... 7 Silniki SP-8600-SP-8900 & SP-800SR... 8 SP-800SR Seria higieniczna...10 SP-800DD Seria higieniczna...12 Silniki pomp SP-800DD...14 Charakterystyki...15 Akcesoria...16 Płaszcze grzewcze Ultra Mass System (Elektryczny/Air) Ultra Mag System (Elektryczny/Air) System Pompowanie&Pomiar (Elektryczny/Air) Przemysł ze szczególnym zapotrzebowaniem na higieniczność FARMACJA BIO-TECH KOSMETYKI ŻYWNOŚĆ NAPOJE DRÓB 2

3 PURE PUMP LINIA HIGIENICZNA POMP BECZKOWYCH DLA MEDIÓW I NISKIEJ I WYSOKIEJ LEPKOŚCI 3

4 APLIKACJE Beczki Laboratorium Zbiorniki Zbiorniki nierdzewne 4

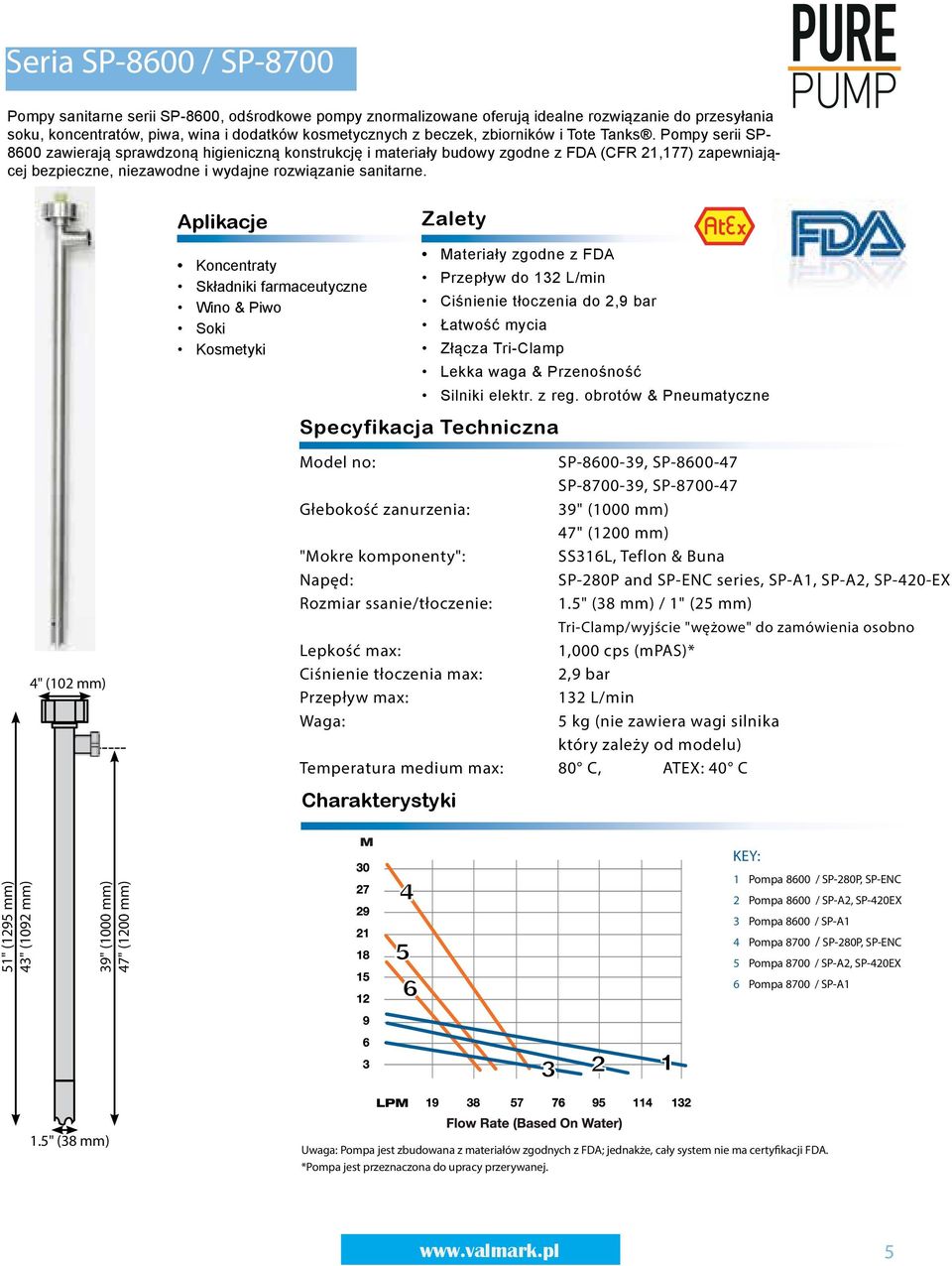

5 Seria SP-8600 / SP-8700 Pompy sanitarne serii SP-8600, odśrodkowe pompy znormalizowane oferują idealne rozwiązanie do przesyłania soku, koncentratów, piwa, wina i dodatków kosmetycznych z beczek, zbiorników i Tote Tanks. Pompy serii SP zawierają sprawdzoną higieniczną konstrukcję i materiały budowy zgodne z FDA (CFR 21,177) zapewniającej bezpieczne, niezawodne i wydajne rozwiązanie sanitarne. Aplikacje Zalety 4" (102 mm) Koncentraty Składniki farmaceutyczne Wino & Piwo Soki Kosmetyki Materiały zgodne z FDA Przepływ do 132 L/min Ciśnienie tłoczenia do 2,9 bar Łatwość mycia Złącza Tri-Clamp Lekka waga & Przenośność Silniki elektr. z reg. obrotów & Pneumatyczne Specyfikacja Techniczna Model no: SP , SP SP , SP Głebokość zanurzenia: 39" (1000 mm) 47" (1200 mm) "Mokre komponenty": SS316L, Teflon & Buna Napęd: SP-280P and SP-ENC series, SP-A1, SP-A2, SP-420-EX Rozmiar ssanie/tłoczenie: 1.5" (38 mm) / 1" (25 mm) Tri-Clamp/wyjście "wężowe" do zamówienia osobno Lepkość max: 1,000 cps (mpas)* Ciśnienie tłoczenia max: 2,9 bar Przepływ max: 132 L/min Waga: 5 kg (nie zawiera wagi silnika który zależy od modelu) Temperatura medium max: 80 C, ATEX: 40 C Charakterystyki 51" (1295 mm) 43" (1092 mm) 39" (1000 mm) 47" (1200 mm) KEY: 1 Pompa 8600 / SP-280P, SP-ENC 2 Pompa 8600 / SP-A2, SP-420EX 3 Pompa 8600 / SP-A1 4 Pompa 8700 / SP-280P, SP-ENC 5 Pompa 8700 / SP-A2, SP-420EX 6 Pompa 8700 / SP-A1 1.5" (38 mm) Uwaga: Pompa jest zbudowana z materiałów zgodnych z FDA; jednakże, cały system nie ma certyfikacji FDA. *Pompa jest przeznaczona do upracy przerywanej

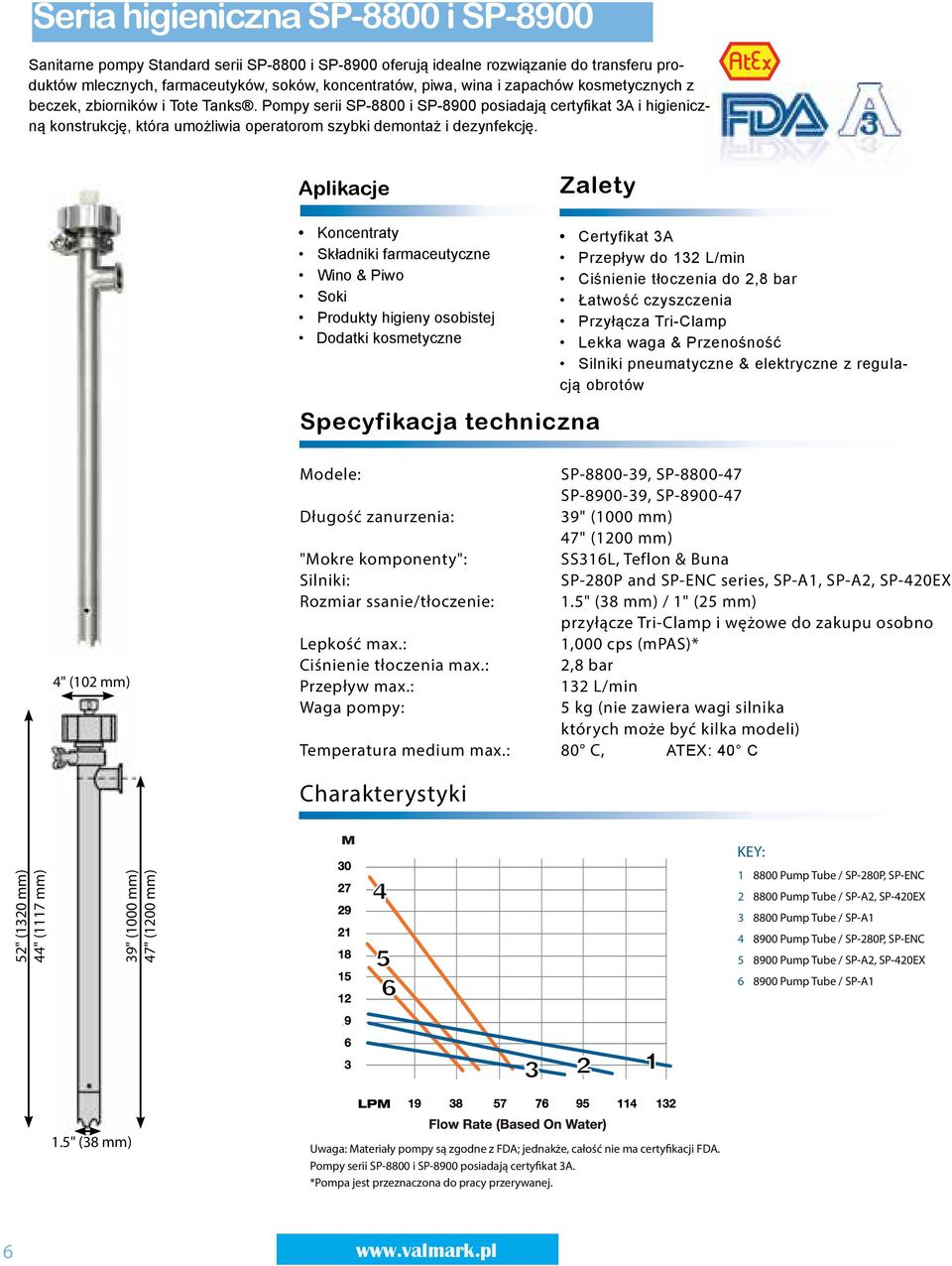

6 Seria higieniczna SP-8800 i SP-8900 Sanitarne pompy Standard serii SP-8800 i SP-8900 oferują idealne rozwiązanie do transferu produktów mlecznych, farmaceutyków, soków, koncentratów, piwa, wina i zapachów kosmetycznych z beczek, zbiorników i Tote Tanks. Pompy serii SP-8800 i SP-8900 posiadają certyfikat 3A i higieniczną konstrukcję, która umożliwia operatorom szybki demontaż i dezynfekcję. Aplikacje Zalety Koncentraty Składniki farmaceutyczne Wino & Piwo Soki Produkty higieny osobistej Dodatki kosmetyczne Specyfikacja techniczna Certyfikat 3A Przepływ do 132 L/min Ciśnienie tłoczenia do 2,8 bar Łatwość czyszczenia Przyłącza Tri-Clamp Lekka waga & Przenośność Silniki pneumatyczne & elektryczne z regulacją obrotów 4" (102 mm) Modele: SP , SP SP , SP Długość zanurzenia: 39" (1000 mm) 47" (1200 mm) "Mokre komponenty": SS316L, Teflon & Buna Silniki: SP-280P and SP-ENC series, SP-A1, SP-A2, SP-420EX Rozmiar ssanie/tłoczenie: 1.5" (38 mm) / 1" (25 mm) przyłącze Tri-Clamp i wężowe do zakupu osobno Lepkość max.: 1,000 cps (mpas)* Ciśnienie tłoczenia max.: 2,8 bar Przepływ max.: 132 L/min Waga pompy: 5 kg (nie zawiera wagi silnika których może być kilka modeli) Temperatura medium max.: 80 C, ATEX: 40 C Charakterystyki 52" (1320 mm) 44" (1117 mm) 39" (1000 mm) 47" (1200 mm) KEY: Pump Tube / SP-280P, SP-ENC Pump Tube / SP-A2, SP-420EX Pump Tube / SP-A Pump Tube / SP-280P, SP-ENC Pump Tube / SP-A2, SP-420EX Pump Tube / SP-A1 1.5" (38 mm) Uwaga: Materiały pompy są zgodne z FDA; jednakże, całość nie ma certyfikacji FDA. Pompy serii SP-8800 i SP-8900 posiadają certyfikat 3A. *Pompa jest przeznaczona do pracy przerywanej

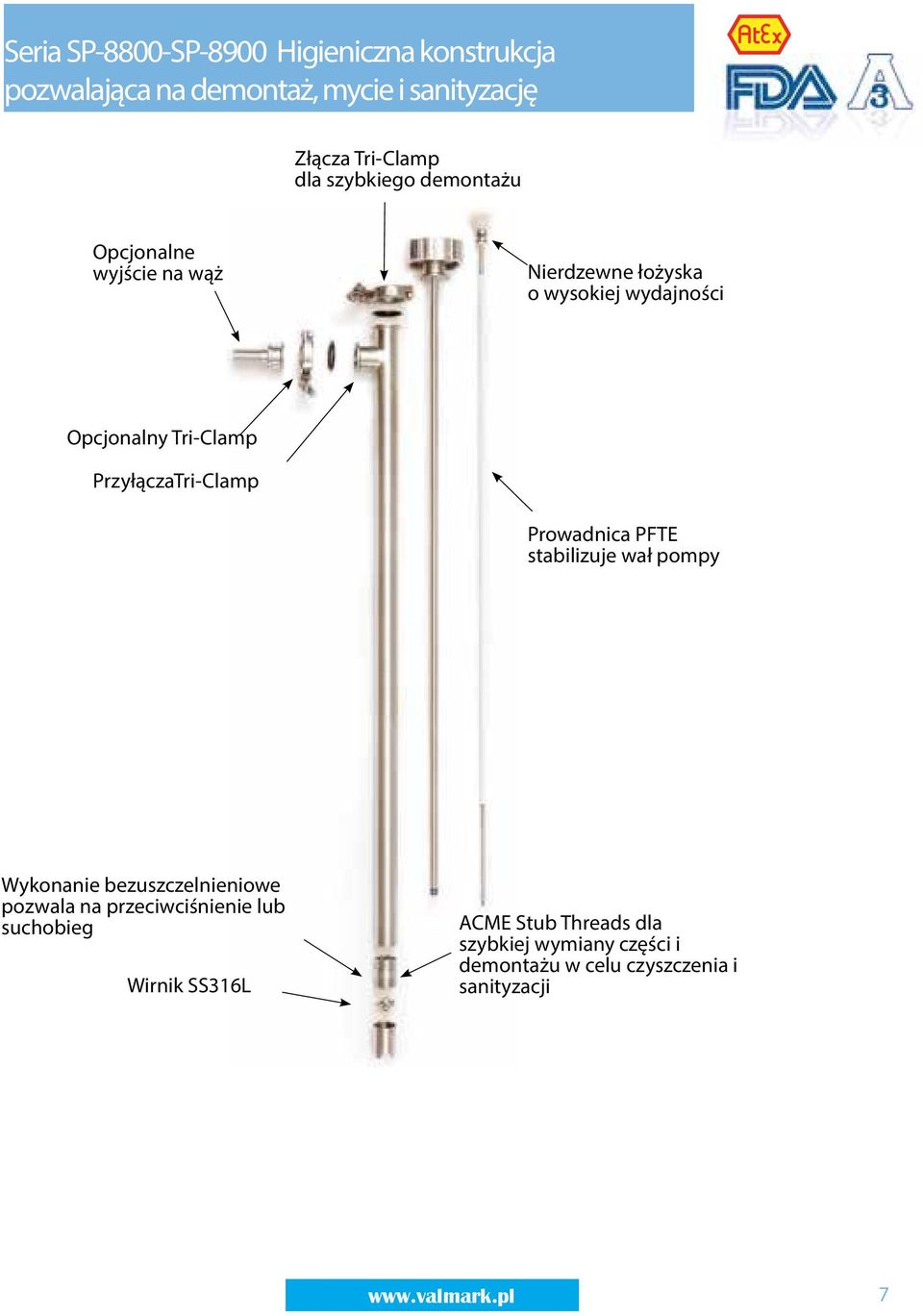

7 Seria SP-8800-SP-8900 Higieniczna konstrukcja pozwalająca na demontaż, mycie i sanityzację Złącza Tri-Clamp dla szybkiego demontażu Opcjonalne wyjście na wąż Nierdzewne łożyska o wysokiej wydajności Opcjonalny Tri-Clamp PrzyłączaTri-Clamp Prowadnica PFTE stabilizuje wał pompy Wykonanie bezuszczelnieniowe pozwala na przeciwciśnienie lub suchobieg Wirnik SS316L ACME Stub Threads dla szybkiej wymiany części i demontażu w celu czyszczenia i sanityzacji 7

8 SP SP-8900 & SP-800SR SILNIKI POMP Seria SP-280P dla SP-8600, SP-8700, SP-8800 i SP-8900 MODEL ENCLOSURE ZASILANIE MOC V.S.D WAGA [W] [kg] SP-280P Open Drip Proof (IP44) V/1/50-60Hz 825 Nie 4,0 SP-280P-V Open Drip Proof (IP44) V/1/50-60Hz 825 Tak 4,0 SP-280P-2 Open Drip Proof (IP44) V/1/50-60Hz 825 Nie 4,0 SP-280P-2-V Open Drip Proof (IP44) V/1/50-60Hz 825 Tak 4,0 NOTE: V.S.D. = Variable Speed Drive (Regulacja obrotów) Uwaga: Nie przeznaczone do mediów łatwopalnych i wybuchowych Uwaga: nie zalecane do użycią z pompą serii SP-800SR. Seria SP-ENC dla SP-800SR, SP-8600, SP-8700, SP-8800 i SP-8900 MODEL ENCLOSURE ZASILANIE MOC V.S.D WAGA [W] kg SP-ENC TEFC (IP54) V/1/50-60Hz 825 Nie 5,7 SP-ENC-V TEFC (IP54) V/1/50-60Hz 825 Tak 5,7 SP-ENC-2 TEFC (IP54) V/1/50-60Hz 825 Nie 5,7 SP-ENC-2-V TEFC (IP54) V/1/50-60Hz 825 Tak 5,7 Uwaga: Nie przeznaczone do mediów łatwopalnych i wybuchowych V.S.D. = Variable Speed Drive (Regulacja obrotów) Seria SP-420 dla SP-800SR, SP-8600, SP-8700, SP-8800 i SP-8900 MODEL ENCLOSURE POWER WATT V.S.D. WT (kg) SP-420EX Przeciwwybuchowe V/1/50-60Hz 600 Nie 7,7 Patrz uwaga na dole strony. Uwaga: V.S.D. = Regulacja obrotów silnika SP-A1 for SP-8600, SP-8700, SP-8800 and SP-8900 series MODEL ZUŻYCIE POWIETRZA MAX.CIŚNIENIE MOC WAGA WLOTOWE kg SP-A psi 100 psi 1/2 HP 1,2 (10.4 6,2 bar) (6,8 bar) (370 W) Patrz uwaga na dole strony Uwaga: Nie zalecany do użytku z pompą serii SP-800SR Silnik SP-A2 dla serii SP-8600, SP-8700, SP-8800 oraz SP-8900 MODEL ZUŻYCIE POWIETRZA MAX.CIŚNIENIE MOC WAGA WLOTOWE kg SP-A psi 100 psi 3/4 HP 1,5 (13.2 6,2 bar) (6,8 bar) (560 W) SP-A2TL psi 100 psi 3/4 HP 1,5 (trigger lock) (13.2 6,2 bar) (6,8 bar) (560 W) Patrz uwaga na dole strony. Uwaga: Nie zalecany do użytku z pompą serii SP-800SR OSTRZEŻENIE: Pompowanie materiałów wybuchowych lub łatwopalnych cieczy może generować wyładowanie elektryczne, powodując pożar lub wybuch, a w rezultacie obrażenia lub śmierć. Należy przeczytać i zrozumieć instrukcję obsługi przed uruchomieniem urządzenia. Należy przestrzegać wszystkich lokalnych przepisów bezpieczeństwa. Przed podłączeniem do zasilania powietrzem, obligatoryjnie sprawdzić ciągłość każdego przewodu. Odczyt rzędu jednego oma lub mniej jest wymagany dla bezpiecznego transferu cieczy. Używaj tylko metalowych: beczek, zbiorników pośrednich i pomp podczas pompowania łatwopalnych cieczy. Silniki powietrzne nie są ujmowane na listach jakiegokolwiek Laboratorium badawczego. Należy skonsultować się z wykwalifikowanym inżynierem by potwierdzić przydatność do stosowania w obszarze zagrożonym lub materiałów łatwopalnych

9 APLIKACJE 9

10 SP-800SR Seria higieniczna Pompy serii 800SR STANDARD zostały zaprojektowane do przenoszenia lepkich produktów spożywczych, składników farmaceutycznych i płynów kosmetyczne z beczek, ToteTanks i zbiorników. Wyporowa konstrukcja pompy zapewnia ciągły przepływ przy niewielkiej degradacji produktu. Maksymalna lepkość to cps (mpas). Aplikacje Nadzienia ciast Koncentraty owocowe Sosy Czekolada Mleczko kosmetyczne Szampon Zalety Wykonanie higieniczne Łatwość mycia i obsługi Łagodne pompowanie Płynny przepływ Specyfikacja techniczna Wykonanie: Długość zanurzenia: "Mokre komponenty": Wykończenie pompy: Silniki: Rozmiar wlotu/wylotu: Progressive Cavity / Positive Displacement Motor Drive 27" (700 mm) 39" (1000 mm) 47" (1200 mm) Proszę dodać 5" (127 mm) do długości zanurzenia dla pomp serii 752. Tube & Rotor Assembly: 316 Stainless Steel Stator Material: Teflon or White Buna SP-ENC Series 32 Ra SP-ENC, Variable Speed, SP-420EX Explosion Proof 2" (51 mm) / 1.5" (38 mm) Hose Barb not included 10" (255 mm) 4" (102 mm) Max. lepkość: Seria 751& 752 Seria 1851 Max. ciśnienie tłoczenia: Seria 751 & 1851 Seria 752 Max. przepływ: Seria 1851 Seria 751& 752 Cykle pracy: Waga pompy: optional 1.25" (32 mm) hose barb 25,000 cps (mpas) 10,000 cps (mpas) 6 bar 12 bar 45 l/min dla wody 26 l/min dla wody Przerywana (interwały 30 min.) 7,7 kg - 11 kg Zależnie od modelu, nie uwzględnia silnika SP-420EX Wlot pompy serii 27" (700 mm) 39" (1000 mm) 47" (1200 mm) Max. temperatura: Stator PTFE Stator BUNA Max. wielkość ciał stałych: Uszczelnienie mechaniczne: Materiały statora: Seria Bag Liner: 148º C 85º C.25" (6 mm) SiC/Viton/SiC Teflon lub Biały Buna Opcjonalne wykonanie wyjścia pompy dla aplikacji pakowania spożywczego 2" (51 mm) Uwaga: Nie przeznaczone dla mediów łatwopalnych i wybuchowych. Note: Materiały pompy zgodne z FDA. Note: Informacja o silnikach na stronie

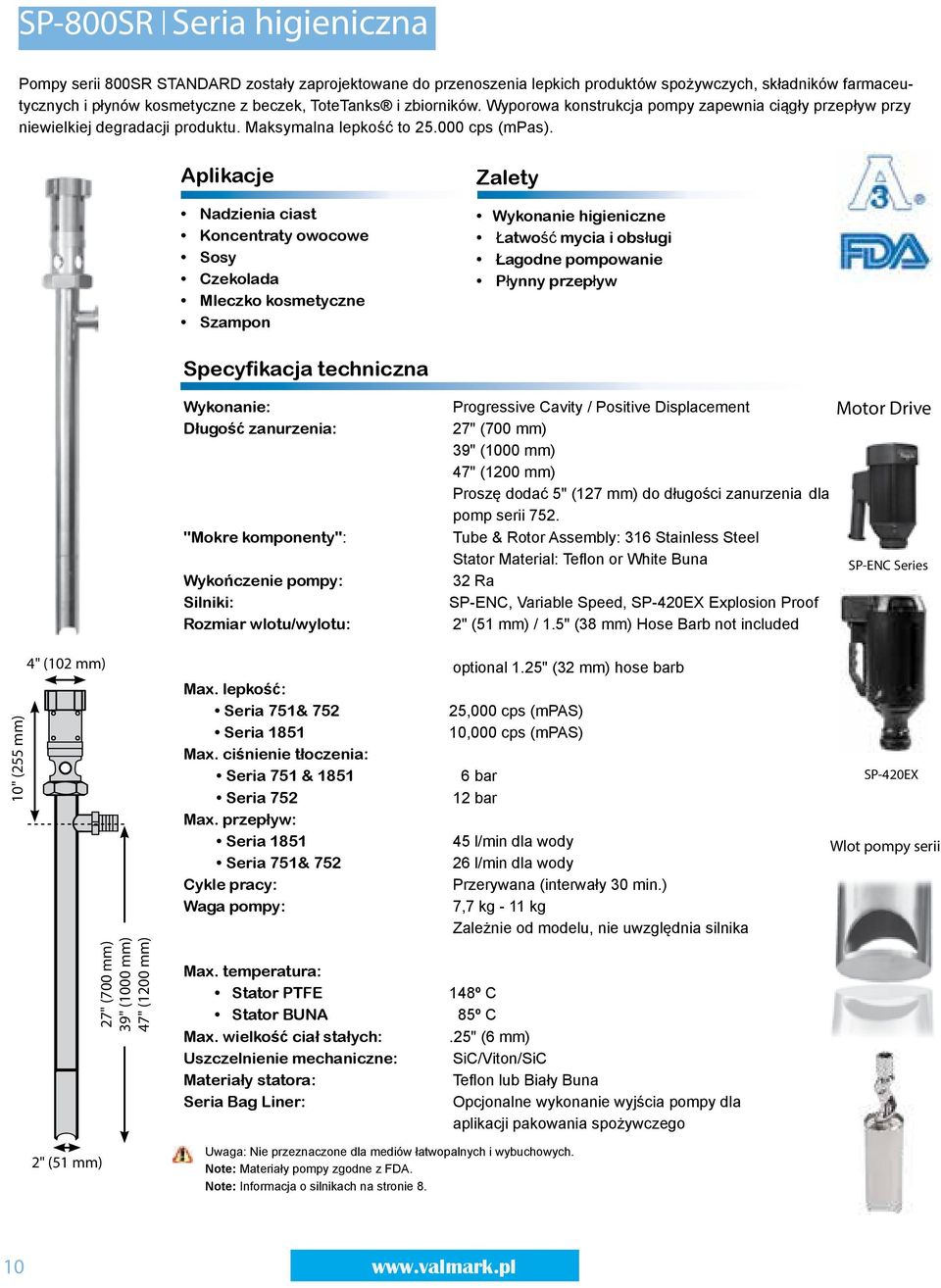

11 Specjalne wykonanie wlotu pompy zaprojektowane dla aplikacji pakowania wlot pompy serii Bag Liner

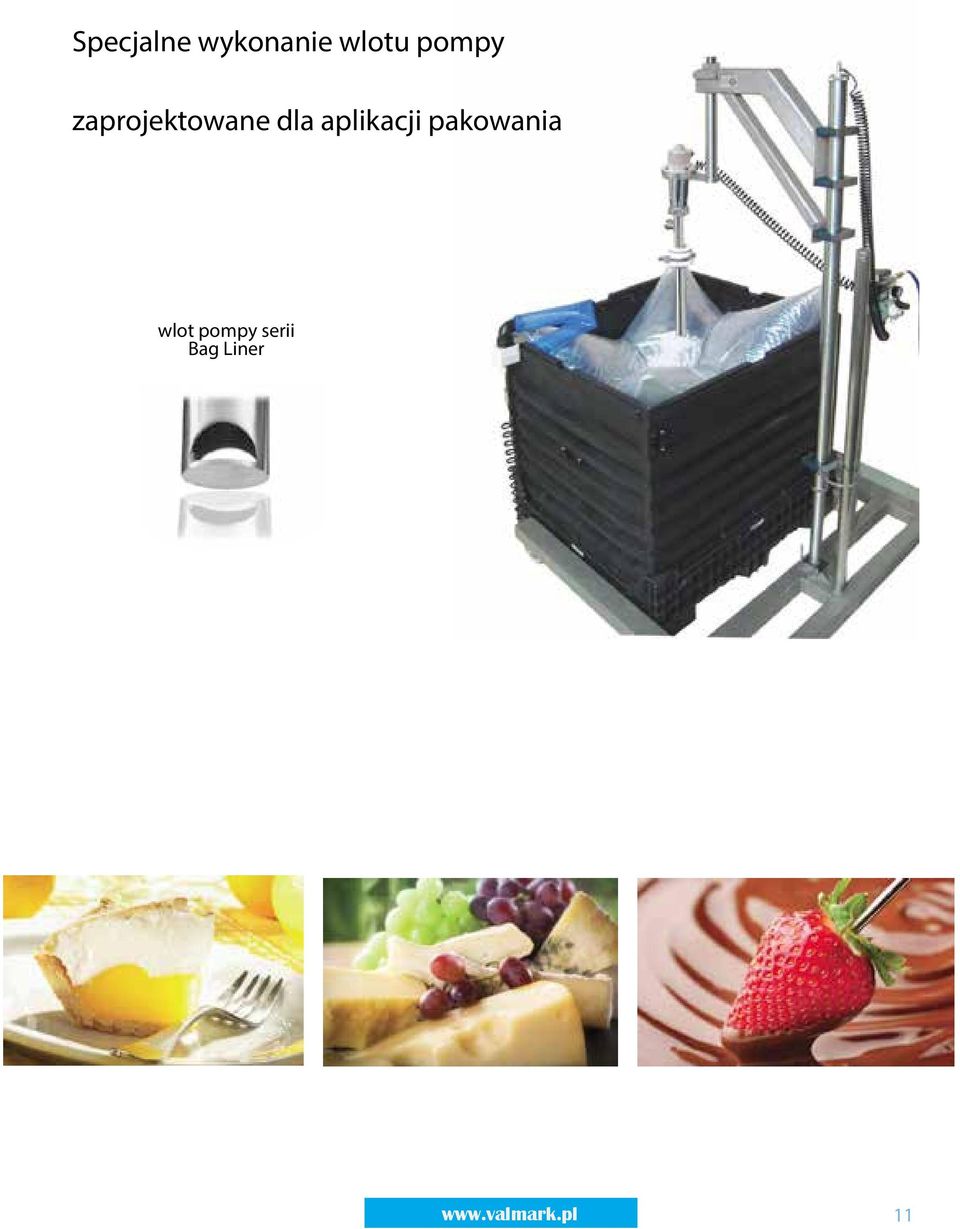

12 SP-800DD Seria higieniczna Pompy serii 800DD STANDARD zostały zaprojektowane do przenoszenia lepkich produktów spożywczych, składników farmaceutycznych i płynów kosmetyczne z beczek, ToteTanks i zbiorników. Wyporowa konstrukcja pompy zapewnia ciągły przepływ przy niewielkiej degradacji produktu. Maksymalna lepkość to cps (mpas). Aplikacje Nadzienia ciast Koncentraty owocowe Miód Czekolada Balsamy Szampon Specyfikacja techniczna Wykonanie: Długość zanurzenia: "Mokre komponenty": Wykończenie powierzchni: Napędy: Rozmiar wlot/tłoczenie: Zalety Wykonanie higieniczne Łatwość mycia i obsługi Łagodne tłoczenie Ciągły przepływ Śrubowe / Wyporowe 27" (700 mm) 39" (1000 mm) 47" (1200 mm) Proszę dodać 5" (127 mm) do długości pompy dla pomp serii 752 Zespół tuby i rotora: 316 Stainless Steel Stator: Teflon lub Białe Buna 32 Ra silniki IEC oraz pneumatyczne 2" (51 mm) / 1.5" (38 mm) wyjście na wąż jako opcja Napędy Elektryczny 11" (279 mm) 6" (152 mm) 27" (700 mm) 39" (1000 mm) 47" (1200 mm) Max. Lepkość: Seria 751& 752 Seria 1851 Max. ciśnienie tłoczenia: Seria 751 & 1851 Seria 752 Max. przepływ: Seria 1851 Seria 751& 752 Waga pompy: Max. temperatura: stator Teflon stator Buna Max. wielkość ciał stałych: Uszczelnienie mechaniczne: Materiały statora: Kołnierz połączeniowy: Seria Bag Liner: dodatkowa opcja: wyjście na wąż 1.25" (32 mm) 100,000 cps (mpas) 10,000 cps (mpas) 6 bar 12 bar 45 l/min dla wody 26 l/min dla wody 8,7 kg - 11,8 kg Zależnie od modelu, nie zawiera wagi silnika 148º C 85º C.25" (6 mm) SiC/Viton/SiC Teflon lub Biały Buna B14/C Opcjonalny wlot pompy dla aplikacji pakowania artykułów spożywczych Nierdzewny Pneumatyczny Wlot pompy serii Bag Liner 2" (51 mm) Uwaga: Pompa jest wykonana z materiałów zgodnych z FDA. Uwaga: Informacja z silnikach - patrz strona

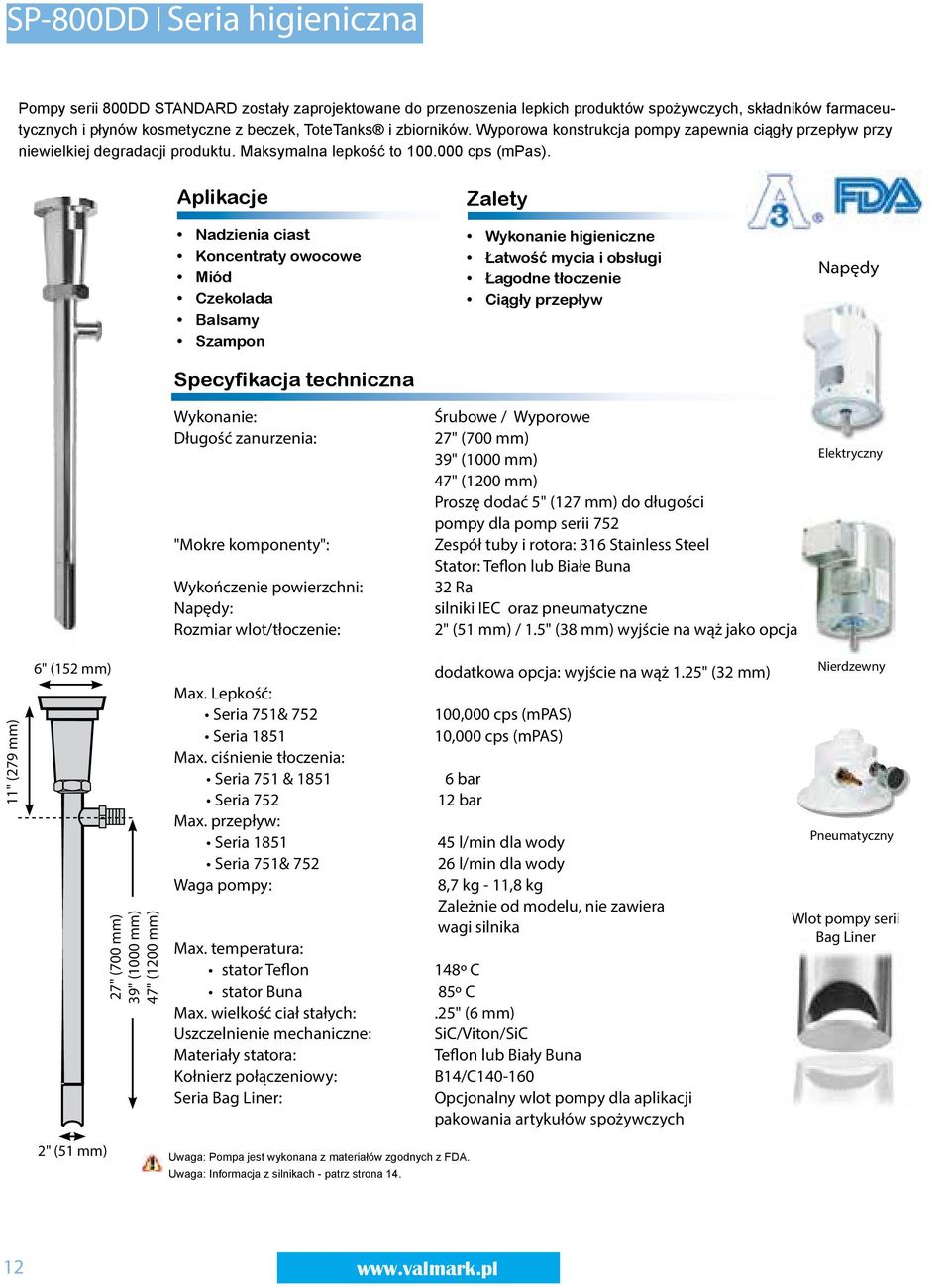

13 Specjalne wykonanie wlotu pompy zaprojektowane dla aplikacji pakowania wlot pompy serii Bag Liner

14 SP-800DD Silniki pomp Electric Motor, IP / 380 // 230 / 460/ 3 / Hz MODEL HP KW RPM ENCLOSURE FRAME FLANGE WT kg SP , TEFC (IP55) 90LC B14/C140 25,5 SP-512 1, TEFC (IP55) 100LC B14/C160 25,5 SP , TEFC (IP55) 100LC B14/C160 35, Motor wiring for 230V/3/50-60 Hz which includes 570, 571, 572, 8708 Electric Motor, IP / 380 // 230 / 460/ 3 / Hz MODEL HP KW RPM ENCLOSURE FRAME FLANGE WT kg SP , Washdown (IP56) 90LC B14/C140 25,5 SP , Washdown (IP56) 100LC B14/C160 27,7 SP , Washdown (IP56) 100LC B14/C160 36, Motor wiring for 230V/3/50-60 Hz which includes parts 570, 571, 572, 8708 Electric Motor, Stainless Steel 190 / 380 // 230 / 460/ 3 / Hz MODEL HP KW RPM ENCLOSURE FRAME FLANGE WT kg SP , LC B14/C140 29,5 SP , LC B14/C160 47,2 SP , LC B14/C160 52, Motor wiring for 230V/3/50-60 Hz which includes parts 570, 571, 572, 8708 Air Motor MODEL HP kw RPM AIR CONSUMPTION FRAME Air CONN. WT Inch ( mm) Kg SP-A4FP 2 1, psi IEC#72/D71 1/4" (6,35) 5, bar SP-A6FP 4 3, psi IEC#72/D80 1/2" (12,7) 11, bar SP-A8FP 5 3, psi IEC#72/D90 1/2" (12,7) 12, bar Note: Motors are intended for use with SP-800DD pump on page

15 Wykresy wydajności Ciśnienie psi (bar) Pressure Ciśnienie psi psi (bar) (bar) Przepływ Flow Rate GPM (l/min) (LPM) Viscosity Lepkość cps Electric Air (mpas) HP (KW) HP (KW) A 1.75 (,55) 2 (1,5) B 10, (,55) 2 (1,5) C 30,000 1 (,75) 4 (3) D 60,000 1 (,75) 4 (3) E 100, (1,1) 5 (3,7) Viscosity Lepkość cps Electric Air (mpas) HP (KW) HP (KW) A 1.75 (,55) 2 (1,5) B 10, (,55) 2 (1,5) C 30,000 1 (,75) 4 (3) D 60,000 1 (,75) 4 (3) E 100, (1,1) 5 (3,7) Przepływ Flow Rate GPM (l/min) (LPM) Viscosity Lepkość cps Electric Air (mpas) HP (KW) HP (KW) A 1.75 (,55) 2 (1,5) B 10, (,55) 2 (1,5) Ciśnienie psi (bar) Uwagi techniczne Przepływ Flow Rate GPM (l/min) (LPM) Krzywe wydajności są przeznaczone do wykorzystania jedynie jako orientacyjne a poszczególne wyniki mogą być różne. Materiał statora (Teflon lub Buna) może wpływać na wydajność. Krzywe wydajności zostały stworzone przy użyciu silnika 900 RPM. Ograniczenie prędkości obrotowej silnika zmniejszy wydajność pompy. Nie należy zwiększać obrotów silnika powyżej 900 RPM. Krzywe pompy zostały utworzone z cieczą newtonowską (lepkość pozostaje stała, niezależnie od ścinania). Materiały nienewtonowskie (lepkość nie jest stała przy ścinaniu) mogą zmieniać wydajność. OSTRZEŻENIE: Nie należy zwiększać obrotów silnika powyżej 900 RPM. Nieprzestrzeganie może spowodować awarię pompy i uszkodzenia. 15

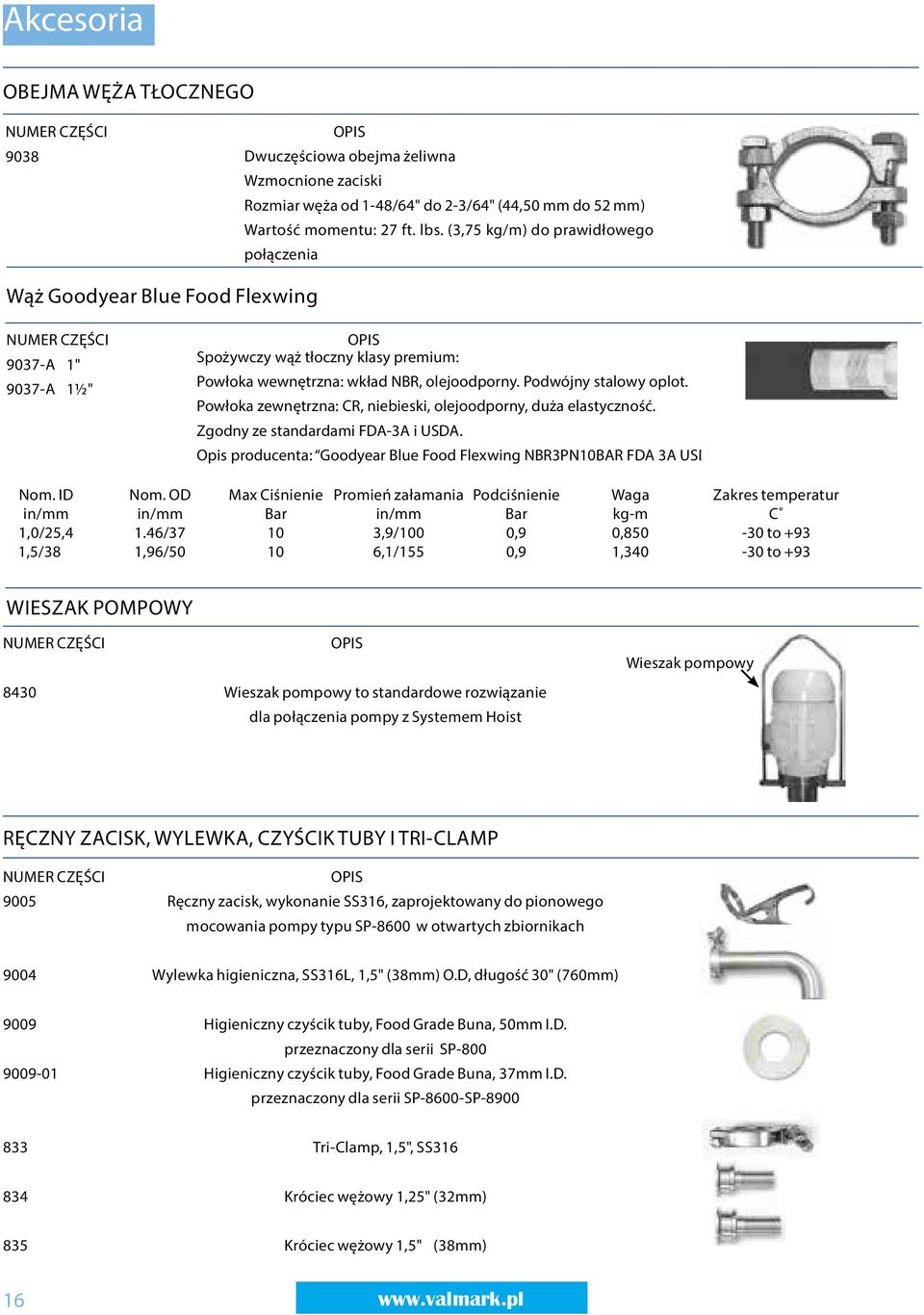

16 Akcesoria OBEJMA WĘŻA TŁOCZNEGO NUMER CZĘŚCI 9038 OPIS Dwuczęściowa obejma żeliwna Wzmocnione zaciski Rozmiar węża od 1-48/64" do 2-3/64" (44,50 mm do 52 mm) Wartość momentu: 27 ft. lbs. (3,75 kg/m) do prawidłowego połączenia Wąż Goodyear Blue Food Flexwing NUMER CZĘŚCI 9037-A 1" 9037-A 1½" OPIS Spożywczy wąż tłoczny klasy premium: Powłoka wewnętrzna: wkład NBR, olejoodporny. Podwójny stalowy oplot. Powłoka zewnętrzna: CR, niebieski, olejoodporny, duża elastyczność. Zgodny ze standardami FDA-3A i USDA. Opis producenta: Goodyear Blue Food Flexwing NBR3PN10BAR FDA 3A USDA Nom. ID Nom. OD Max Ciśnienie Promień załamania Podciśnienie Waga Zakres temperatur in/mm in/mm Bar in/mm Bar kg-m C 1,0/25,4 1.46/ ,9/100 0,9 0, to +93 1,5/38 1,96/ ,1/155 0,9 1, to +93 WIESZAK POMPOWY NUMER CZĘŚCI OPIS 8430 Wieszak pompowy to standardowe rozwiązanie dla połączenia pompy z Systemem Hoist Wieszak pompowy RĘCZNY ZACISK, WYLEWKA, CZYŚCIK TUBY I TRI-CLAMP NUMER CZĘŚCI OPIS 9005 Ręczny zacisk, wykonanie SS316, zaprojektowany do pionowego mocowania pompy typu SP-8600 w otwartych zbiornikach 9004 Wylewka higieniczna, SS316L, 1,5" (38mm) O.D, długość 30" (760mm) 9009 Higieniczny czyścik tuby, Food Grade Buna, 50mm I.D. przeznaczony dla serii SP Higieniczny czyścik tuby, Food Grade Buna, 37mm I.D. przeznaczony dla serii SP-8600-SP Tri-Clamp, 1,5", SS Króciec wężowy 1,25" (32mm) 835 Króciec wężowy 1,5" (38mm)

17 Płaszcze grzewcze dla beczek 200 l. i 1000 l. IBC Płaszcze grzewcze Standard Pump Europe są dobrym rozwiązaniem do przechowywania mediów w wymaganej temperaturze. Są one wykonane z materiałów odpornych na wodę i są klasyfikowane z IP 40 (IP56 na życzenie). Płaszcze grzewcze wyposażone są w szybkie klamry umożliwiające prosty montaż i demontaż. Wszystkie nasze płaszcze grzewcze są dostarczane z 3 metrów oplotu kabla zasilającego i wyposażone w 0 do + 90⁰C termostat kapilarny. Płaszcze grzewcze nadają się do metali, PP, beczek i pojemników z PE Płaszcze grzewcze dla beczek 200 l. Część nr.: SPE Zasilanie: 230V AC - 1x1200 W Wymiary: 1990x800mm Część nr.: SPE Zasilanie: 230V AC - 1x530 W Wymiary: 1990x450mm Płaszcze grzewcze wysokotemperaturowe dla beczek 200 l. Część nr.: SPE Zasilanie: 230V AC - 1x1200 W Wymiary: 1990x800mm Pokrywa izolacyjna Płaszcz grzewczy Płaszcze grzewcze dla pojemników 1000 l. Część nr.: SPE Part no.: SPE Stref grzewczych: 2 Stref grzewczych: 3 Zasilanie: 230V AC - 2x1000 W Zasilanie: 230V AC - 3x1000 W Wymiary: 4400x1000mm Wymiary: 4400x1000mm Część nr.: SPE-1050-LID (do zamówienia oddzielnie) Pokrywa izolacyjna dla 1000l Base heater for 200 ltr. drums Part no.: SPE-0200-BASE Diameter: 550mm Thermostat: 0-150⁰C Power: 230V - 900W

18 Płaszcze grzewcze AtEX dla beczek 200 l i zbiorników 1000 l Płaszcze grzewcze ATEX Standard Pump Europe są dobrym rozwiązaniem dla ogrzewania i utrzymywaniamediów w wymaganej temperaturze. Są one wykonane z materiałów odpornych na wodę i sklasyfikowane w kasie IP65. Płaszcze grzewcze ATEX posiadają klamry umożliwiające szybki i prosty montaż i demontaż. Płaszcze grzewcze nadają się do beczek i pojemników metalowych i PE. Kompletna powłoka PTFE (Teflon) zapewnia maksymalną długotrwałość i najwyższą odporność na kwasy, rozpuszczalniki itp Płaszcz grzewczy AtEx dla beczek 200l Część nr: SPE-0200-EX Zasilanie: 230V AC - 1x1050 W Element grzewczy: zabezpieczony przed przegrzaniem Zakres temperatur: będzie wyspecyfikowany Rozmiar: 1990x800mm Część nr: SPE-0200-LIDEX (do zamówienia osobno) Izolacja pokrywy beczek 200 l. Izolacja pokrywy Płaszcz grzewczy AtEx dla pojemników 1000 l. IBC Part no.: SPE-1000-EX Heating Zones: 2 Power: 230V AC - 1x1500 W Heating element: zabezpieczony przed przegrzaniem Temperature range: To be specified Dimensions: 4400x1000mm Część nr: SPE-1050-LIDEX (do zamówienia osobno) Izolacja pokrywy pojemników IBC Płaszcz grzewczy Dane techniczne Element grzewczy: zabezpieczony przed przegrzaniem Temperatura otoczenia: -55⁰C - +55⁰C Dyrektywa i klasyfikacja: AtEx 94/9EC - II 3G Ex e II T

19 SYSTEMY MIERZĄCE

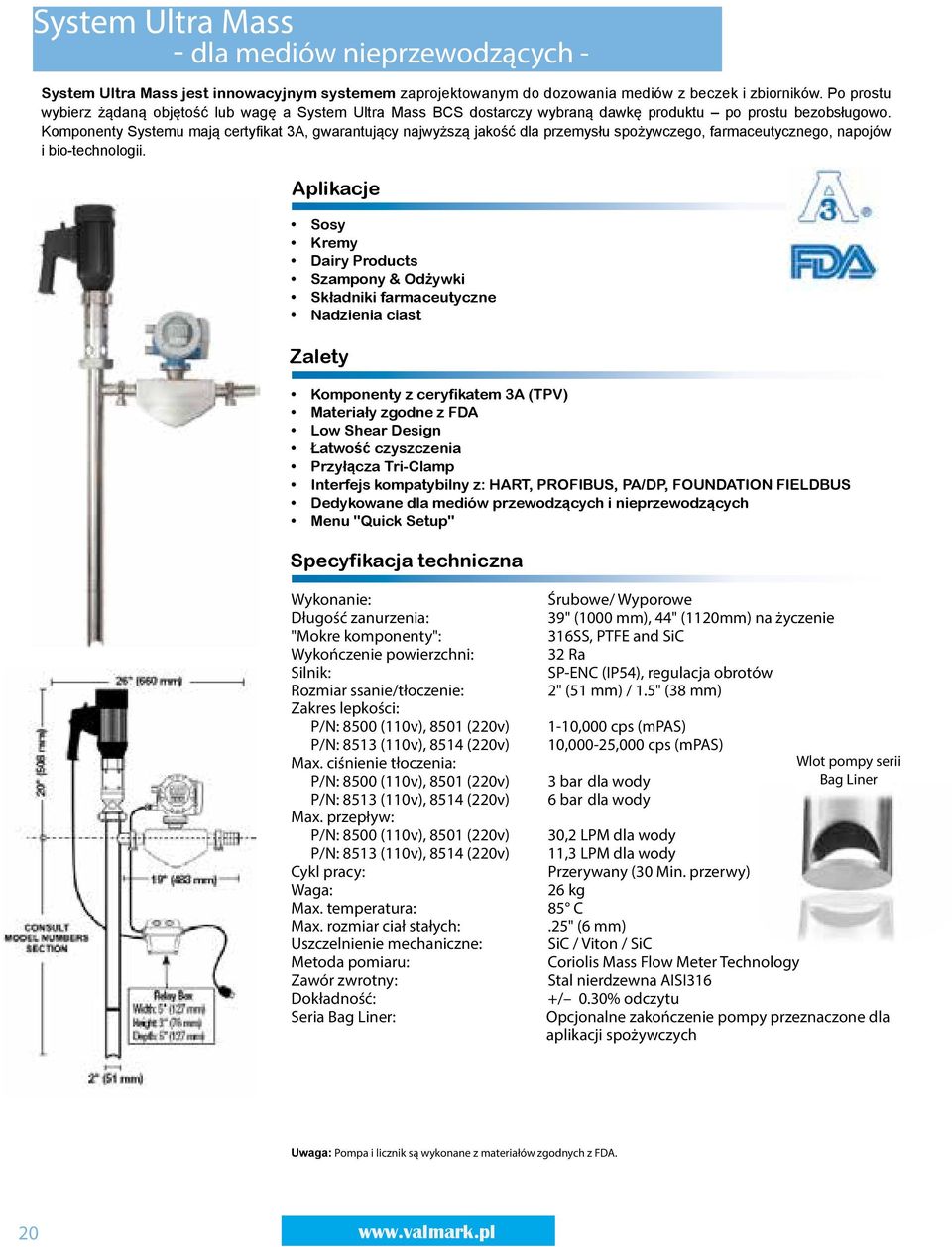

20 System Ultra Mass - dla mediów nieprzewodzących - System Ultra Mass jest innowacyjnym systemem zaprojektowanym do dozowania mediów z beczek i zbiorników. Po prostu wybierz żądaną objętość lub wagę a System Ultra Mass BCS dostarczy wybraną dawkę produktu po prostu bezobsługowo. Komponenty Systemu mają certyfikat 3A, gwarantujący najwyższą jakość dla przemysłu spożywczego, farmaceutycznego, napojów i bio-technologii. Aplikacje Sosy Kremy Dairy Products Szampony & Odżywki Składniki farmaceutyczne Nadzienia ciast Zalety Komponenty z ceryfikatem 3A (TPV) Materiały zgodne z FDA Low Shear Design Łatwość czyszczenia Przyłącza Tri-Clamp Interfejs kompatybilny z: HART, PROFIBUS, PA/DP, FOUNDATION FIELDBUS Dedykowane dla mediów przewodzących i nieprzewodzących Menu "Quick Setup" Specyfikacja techniczna Wykonanie: Długość zanurzenia: "Mokre komponenty": Wykończenie powierzchni: Silnik: Rozmiar ssanie/tłoczenie: Zakres lepkości: P/N: 8500 (110v), 8501 (220v) P/N: 8513 (110v), 8514 (220v) Max. ciśnienie tłoczenia: P/N: 8500 (110v), 8501 (220v) P/N: 8513 (110v), 8514 (220v) Max. przepływ: P/N: 8500 (110v), 8501 (220v) P/N: 8513 (110v), 8514 (220v) Cykl pracy: Waga: Max. temperatura: Max. rozmiar ciał stałych: Uszczelnienie mechaniczne: Metoda pomiaru: Zawór zwrotny: Dokładność: Seria Bag Liner: Śrubowe/ Wyporowe 39" (1000 mm), 44" (1120mm) na życzenie 316SS, PTFE and SiC 32 Ra SP-ENC (IP54), regulacja obrotów 2" (51 mm) / 1.5" (38 mm) 1-10,000 cps (mpas) 10,000-25,000 cps (mpas) 3 bar dla wody 6 bar dla wody Wlot pompy serii Bag Liner 30,2 LPM dla wody 11,3 LPM dla wody Przerywany (30 Min. przerwy) 26 kg 85 C.25" (6 mm) SiC / Viton / SiC Coriolis Mass Flow Meter Technology Stal nierdzewna AISI316 +/ 0.30% odczytu Opcjonalne zakończenie pompy przeznaczone dla aplikacji spożywczych Uwaga: Pompa i licznik są wykonane z materiałów zgodnych z FDA

21 Seria Ultra Mass AIR Batch Control System - dla mediów nieprzewodzących - Ultra Mass Batch Control Standardu jest innowacyjnym systemem zaprojektowanym do dozowania z beczek, ToteTanks i baniek. Wystarczy wybrać żądaną objętość lub wagę i Ultra Mass BCS dostarczy zaprogramowaną dawkę produktu - praktycznie bezobsługowo. Komponenty systemu mają certyfikat 3A co gwarantuje najwyższą jakość produktu odpowiednią dla przemysłu spożywczego, farmacji, napojów i biotechnologii. Główne aplikacje Sosy Kremy Produkty mleczne Szampony i idżywki Składniki farmaceutyczne Nadzienia ciast Zalety Komponenty z certyfikatem 3A (TPV) Materiały zgodne z FDA Konstrukcja Low Share Łatwość czyszczenia Przyłącza Tri-Clamp Kompatybilne interfejsy: HART, PROFIBUS, PA/DP, FOUNDATION FIELDBUS Dla cieczy konduktywnych i nie-konduktywnych Menu Quick Setup Specyfikacja techniczna 59" (1500 mm) 2" (51 mm) 26" (660 mm) 19" (483 mm) Relay Box Width: 5" (127 mm) Height: 3" (76 mm) Depth: 5" (127 mm) 39" (1000 mm) Wykonanie: Długość zanurzenia: "Mokre" komponenty: Wykończenie pompy: Napęd: Rozmiar ssanie/tłoczenie: Zakres lepkości: P/N: 8540 (110v), 8541 (220v) P/N: 8550 (110v), 8551 (220v) Max. ciśnienie tłoczenia: P/N: 8540 (110v), 8541 (220v) P/N: 8550 (110v), 8551(220v) Max. przepływ: P/N: 8540 (110v), 8541 (220v) P/N: 8550 (110v), 8551 (220v) Cykl pracy: Waga zestawu: Max. temperatura: Max. rozmiar części stałych: Uszczelnienie: Metoda pomiaru: Zawór stopowy: Dokładność pomiaru: Seria Bag Liner: Śrubowe / Wyporowe 39" (1000 mm), 44" (1120mm) na zapytanie 316SS & PTFE 32 Ra SP-A4FP (1,5kW) AIR 2" (51 mm) / 1.5" (38 mm) 1-10,000 cps (mpas) 10,000-25,000 cps (mpas) 3 bar dla wody 6 bar dla wody Wlot pompy serii Bag Liner 30,2 l/min dla wody 11,3 l/min dla wody Przerywany (interwały 30 min) 26 kg 85 C 0.25" (6 mm) SiC / Viton / SiC Coriolisa, przepływomierz masowy 316 Stainless Steel +/.30% odczytu wykonanie pompy opcjonalne dostępne dla higienicznych linii pakujących Note: Pompa i licznik wykonane z materiałów zgodnych z FDA

22 System Ultra Mag Elektryczny - dla mediów przewodzących - System Sanitary Batch Control jest zaprojektowany do dozowania i przetłaczania z beczek, i zbiorników - automatycznie. System ten wykorzystuje nieinwazyjny pełnoprzelotowy Magmeter dla pomiaru objętości i przepływu. Wystarczy wybrać żądaną objętość, naciśnąć enter, a Ultra Mag zapewnia odmierzenie zaprogramowanej objętości materiału.system ten jest doskonałym rozwiązaniem dla przewodzących produktów spożywczych, składników farmaceutycznych i materiałów kosmetycznych. Aplikacje Mleczka kosmetyczne Czekolada Koncentraty Solanka Zalety Duży wyświetlacz graficzny Powtarzalność 0.05%+/- Pomiar nieinwazyjny Max. lepkość 25,000 cps (mpas) Jednostki metryczne Szampony Nadzienia ciast Farmaceutyki Pasta pomidorowa Przyłącza Tri-Clamp Niskie ścinanie Łatwość czyszczenia Wielojęzyczny display Pomiar objętości Certyfikat 3A Specyfikacja techniczna 57" (1446 mm) 21" (533 mm) 12" (305 mm) Relay Box Width: 5" (127 mm) Height: 3" (76 mm) Depth: 5" (127 mm) 39" (1000 mm) Wykonanie: Długość zanurzenia: "Mokre" komponenty: Wykończenie pompy: Napęd: Ssanie/tłoczenie: Zakres lepkości: P/N: 8340 (110V), 8341 (220V) P/N: 8350 (110V), 8351 (220V) Max. ciśnienie tłoczenia: P/N: 8340 (110v), 8341 (220V) P/N: 8350 (110v), 8351 (220V) Max. przepływ: P/N: 8340 (110V), 8341 (220V) P/N: 8350 (110V), 8351 (220V) Rodzaj pracy: Waga: Max. temperatura: Max. rozmiar części stałych: Uszczelnienie mechaniczne: Metoda pomiaru: Zawór zwrotny: Dokładność: Przewodność: Seria Bag Liner: Progressive Cavity / Positive Displacement 39" (1000 mm), 44" (1120mm) na zapytanie 316 SS & PTFE 32 Ra SP-ENC (IP54) z regulacją obrotów 1.5" (38 mm) 1-10,000 cps (mpas) 10,000-25,000 cps (mpas) 3 bar mierzone dla wody 6 bar mierzone dla wody Wlot pompy serii Bag Liner 30,2 l/min mierzone dla wody 11,3 l/min mierzone dla wody przerywany (30 min. interwały) 24 kg 100 C 0.25" (6 mm) SiC / Viton / SiC magnetyczna, pełnoprzelotowy mirnik AISI316 +/ 0.2% zakresu (+/.5% powtarzalność) system wymaga przewodności 5 micro-semans (µs/ cm) opcjonalne wykonanie zakończenia pompy dla aplikacji higienicznego pakowania 2" (51 mm) Uwaga: Pompa i miernik są wykonane z materiałów zgodnych z FDA

23 Seria Ultra Mag AIR Batch Control System - dla mediów przewodzących - System Sanitary Batch Control jest zaprojektowany do dozowania i przetłaczania z beczek, i zbiorników - automatycznie. System ten wykorzystuje nieinwazyjny pełnoprzelotowy Magmeter dla pomiaru objętości i przepływu. Wystarczy wybrać żądaną objętość, naciśnąć enter, a Ultra Mag zapewnia odmierzenie zaprogramowanej objętości materiału.system ten jest doskonałym rozwiązaniem dla przewodzących produktów spożywczych, składników farmaceutycznych i materiałów kosmetycznych. Główne Aplikacje Lakiery Czekolada Koncentraty owocowe Solanka Cechy Duży wyświetlacz graficzny Powtarzalność 0.05%+/- Pomiar nieinwazyjny Max. lepkość 25,000 cps (mpas) Jednostki metryczne Szampon Nadzienia ciast Farmaceutyki Pasta pomidorowa Przyłącza Tri-Clamp Niskie ścinanie Łatwość czyszczenia Wielojęzyczny display Pomiar objętości Certyfikat 3A Dane techniczne 57" (1446 mm) 21" (533 mm) 12" (305 mm) Wykonanie: Długość zanurzenia: "Mokre" komponenty: Wykończenie pompy: Napęd: Ssanie/tłoczenie: Zakres lepkości: P/N: 8340 (110V), 8341 (220V) P/N: 8350 (110V), 8351 (220V) Max. ciśnienie tłoczenia: P/N: 8340 (110v), 8341 (220V) P/N: 8350 (110v), 8351 (220V) Max. przepływ: P/N: 8340 (110V), 8341 (220V) P/N: 8350 (110V), 8351 (220V) Rodzaj pracy: Waga: Max. temperatura: Max. rozmiar części stałych: Uszczelnienie mechaniczne: Metoda pomiaru: Zawór zwrotny: Dokładność: Przewodność: Seria Bag Liner: Progressive Cavity / Positive Displacement 39" (1000 mm), 44" (1120mm) na zapytanie 316 SS & PTFE 32 Ra SP-A4FP (1,5kW) AIR 1.5" (38 mm) 1-10,000 cps (mpas) 10,000-25,000 cps (mpas) 3 bar mierzone dla wody 6 bar mierzone dla wody Wlot pompy serii Bag Liner 30,2 l/min mierzone dla wody 11,3 l/min mierzone dla wody przerywany (30 min. interwały) 24 kg 100 C 0.25" (6 mm) SiC / Viton / SiC magnetyczna, pełnoprzelotowy mirnik AISI316 +/ 0.2% zakresu (+/.5% powtarzalność) system wymaga przewodności 5 micro-semans (µs/ cm) opcjonalne wykonanie zakończenia pompy dla aplikacji higienicznego pakowania Uwaga: Pompa i miernik są wykonane z materiałów zgodnych z FDA

24 System Pompowanie&Pomiar Elektryczny System Pompowanie&Pomiar został zaprojektowany do tłoczenia i odmierzania mediów z beczek i zbiorników. System składa się z pompy transferowej i licznika z certyfikatem 3A. Licznik gwarantuje higieniczność oraz dużą dokładnośće. Dwuczęściowe wykonanie oferuje możliwość błyskawicznego demontażu i mycia wewnętrznych komponentów. Dodatkowo, unikalny design eliminuje potrzebę stosowania wewnętrznych pierścieni blokujących. System Pompowanie&Pomiar jest doskonałym wyborem dla odmierzania mediów o niskiej lepkości (do 100mPas). Główne aplikacje Mleko Roztwory solanki Piwo Sok filtrowany Woda Wino filtrowane Cechy Przyłącza Tri-Clamp Miernik turbinkowy Łatwość mycia Certyfikat 3A Lepkość do 100 cps (mpas) Przenośny display Specyfikacja techniczna 54" (1370 mm) 18.5" (470 mm) 10.75" (273 mm) Wykonanie: Długość zanurzenia: Mokre komponenty: Wykończenie pompy: Silnik: Rozmiar tłoczenie/ssanie: Lepkość max: Maximum Flow Range: Cykl pracy: Waga systemu: Temperatura max.: Dokładność: Zasilanie miernika: Wirowe / Licznik turbinkowy 39" (1000 mm), 47" (1200mm) 316SS, PTFE & BUNA 32 Ra SP-ENC (IP54), z regulacją obrotów 1" (25mm) / 1.5" (38mm) Tri-Clamp 100 cps/mpas 121 l/min dla wody Ciągła 11 Kg 121 C +/ 0.5% (+/.10% powtarzalność) 12 V DC 39.5" (1002 mm) 1.5" (38 mm) Uwaga: Pompa i licznik są wykonane z materiałów zgodnych z FDA
