1 VALMARK Pompy Przemysłowe i Systemy Pomiarowe P/N: IP2009 P/N: SP2006

2 SPIS TREŚCI Pompy beczkowe (Odśrodkowe) Rynki zbytu 3 Zastosowania 4 Zestawy pompowe 5-6 Silniki pomp beczkowych 7 Pompy 8-12 Przekrój zespołu pompa-silnik 13 Akcesoria odśrodkowych pomp beczkowych 14 Pompy beczkowe (Śrubowe) SP-700SR Pompy serii Duża Lepkość 15 SP-700DD Pompy serii Duża Lepkość 16 SP-700DD Silniki 17 Krzywe wydajności 18 Akcesoria śrubowych pomp beczkowych 19 Systemy pomiarowe Automatyczny System Kontroli (Niska Lepkość) 20 Automatyczny System Kontroli (Wysoka Lepkość) 21 Mierniki przepływu Mierniki turbinowe i zębatkowe 22 Dystrybucja na świecie 23

3 3

4 4

5 Zestawy pompowe Zestaw Pompowy nr 1 Uzdatnianie Wody Zaprojektowany do transferu agresywnych chemikalii w Stacjach Uzdatniania Wody. Stosowany do pompowania: podchlorynu sodu, wodorotlenku potasu, bromku sodu. Typ silnika SP-280P lub SP-280P-2 Wykonanie pompy CPVC Długość pompy 39" (1000mm) Wąż PVC 1,8m 1" 25mm Zawór pistoletowy 1" 25mm polipropylen PP Adapter beczkowy PP Numer części Wieszak stal Przepływ max. 132 l/min 9431 Zestaw 230V Ciśnienie max 1 bar Max. lepkość 1500 mpas Temperatura max. 90 C Zestaw Pompowy nr 2 Kwasy i Zasady Zaprojektowany do transferu średnio agresywnych chemikalii. Stosowany do pompowania: kwasu solnego, kwasu azotowego 20%, kwasu octowego, kwasu siarkowego. Typ silnika SP-280P lub SP-280P-2 Wykonanie pompy PP polipropylen Długość pompy 39" (1000mm) Wąż PVC 1,8m 1" 25mm Zawór pistoletowy 1" 25mm polipropylen PP Adapter beczkowy PP Wieszak stal Numer części Przepływ max. 132 l/min Ciśnienie max 1 bar 9401 Zestaw 230V Max. lepkość 1500 mpas Temperatura max. 55 C Zestaw Pompowy nr 3 Stężone Kwasy i Zasady Zaprojektowany do transferu stężonych i bardzo agresywnych chemikalii. Stosowany do pompowania: kwasu siarkowego 100%, kwasu propionowego, stężonego azotowego 98% i fluorowodorowego. Typ silnika SP-ENC lub SP-ENC-2 Wykonanie pompy PVDF Długość pompy 39" (1000mm) Wąż PVC 1,8m 1" 25mm Zawór pistoletowy 1" 25mm PVDF Adapter beczkowy PP Wieszak stal Numer części Przepływ max. 132 l/min Ciśnienie max 1 bar 9421 Zestaw 230V Max. lepkość 1500 mpas Temperatura max. 80 C 5

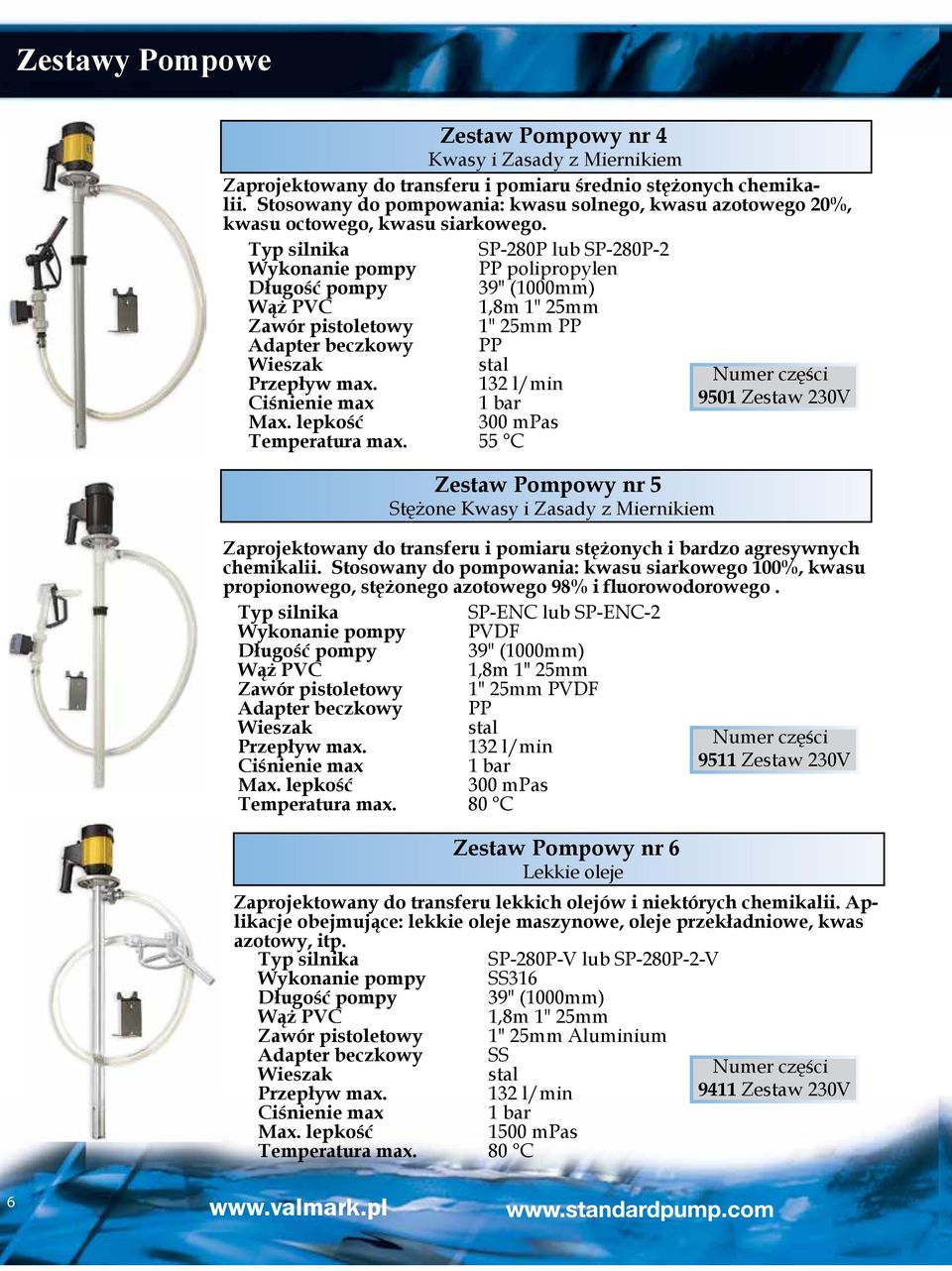

6 Zestawy Pompowe Zestaw Pompowy nr 4 Kwasy i Zasady z Miernikiem Zaprojektowany do transferu i pomiaru średnio stężonych chemikalii. Stosowany do pompowania: kwasu solnego, kwasu azotowego 20%, kwasu octowego, kwasu siarkowego. Typ silnika SP-280P lub SP-280P-2 Wykonanie pompy PP polipropylen Długość pompy 39" (1000mm) Wąż PVC 1,8m 1" 25mm Zawór pistoletowy 1" 25mm PP Adapter beczkowy PP Wieszak stal Numer części Przepływ max. 132 l/min Ciśnienie max 1 bar 9501 Zestaw 230V Max. lepkość 300 mpas Temperatura max. 55 C Zestaw Pompowy nr 5 Stężone Kwasy i Zasady z Miernikiem Zaprojektowany do transferu i pomiaru stężonych i bardzo agresywnych chemikalii. Stosowany do pompowania: kwasu siarkowego 100%, kwasu propionowego, stężonego azotowego 98% i fluorowodorowego. Typ silnika SP-ENC lub SP-ENC-2 Wykonanie pompy PVDF Długość pompy 39" (1000mm) Wąż PVC 1,8m 1" 25mm Zawór pistoletowy 1" 25mm PVDF Adapter beczkowy PP Wieszak stal Numer części Przepływ max. 132 l/min Ciśnienie max 1 bar 9511 Zestaw 230V Max. lepkość 300 mpas Temperatura max. 80 C Zestaw Pompowy nr 6 Lekkie oleje Zaprojektowany do transferu lekkich olejów i niektórych chemikalii. Aplikacje obejmujące: lekkie oleje maszynowe, oleje przekładniowe, kwas azotowy, itp. Typ silnika SP-280P-V lub SP-280P-2-V Wykonanie pompy SS316 Długość pompy 39" (1000mm) Wąż PVC 1,8m 1" 25mm Zawór pistoletowy 1" 25mm Aluminium Adapter beczkowy SS Wieszak stal Numer części Przepływ max. 132 l/min 9411 Zestaw 230V Ciśnienie max 1 bar Max. lepkość 1500 mpas Temperatura max. 80 C 6

7 Silniki pomp beczkowych Seria SP-280P Model Wykonanie Zasilanie Moc [W] V.S.D. SP-280P O.D.P (IP44) 115/1/ Nie SP-280P-V O.D.P (IP44) 115/1/ Tak SP-280P-2 O.D.P (IP44) 230/1/ Nie SP-280P-2-V O.D.P (IP44) 230/1/ Tak Uwaga: Nie przeznaczone do łatwopalnych i wybuchowych mediów. V.S.D. =regulacja prędkości obrotowej Seria SP-ENC Model Wykonanie Zasilanie Moc [W] V.S.D. SP-ENC T.E.F.C (IP 54) 115/1/ Nie SP-ENC-V T.E.F.C (IP 54) 115/1/ Tak SP-ENC-2 T.E.F.C (IP 54) 230/1/ Nie SP-ENC-2-V T.E.F.C (IP 54) 230/1/ Tak Uwaga: Nie przeznaczone do łatwopalnych i wybuchowych mediów. V.S.D. =regulacja prędkości obrotowej Seria SP-400 Model Wykonanie Zasilanie Moc [W] V.S.D. SP EXP (IP54) 230/1/ Nie EEx de IIA T6 II2G Uwaga:Patrz zastrzeżenia na dole strony. V.S.D. =regulacja prędkości obrotowej Seria SP-A2 Model Zużycie powietrza Max. ciśnienie wlotowe Wydajność SP-A psi 100 psi 3/4 hp ,2 bar 6,8 bar 560 w SP-A2L 28 CFM@ 90 psi 100 psi 3/4 hp (trigger lock) ,2 bar 6,8 bar 560 w Seria SP-A1 Model Zużycie powietrza Max. ciśnienie wlotowe Wydajność SP-A psi 100 psi 1/2 hp ,2 bar 6,8 bar 370 w UWAGA: Pompując łatwopalne media można wygenerować ładunek elektrostatyczny, który może spowodować wybuch a następnie nawet śmierć. Proszę przyczytać instrukcję obsługi przed użyciem tej jednostki. Przy podłączeniu zasilania powietrzem należy uziemić wszystkie metalowe części. Do tłoczenia łatwopalnych mediów należy stosować jedynie metalowych pomp. 7

8 Seria PVDF Tuba pompy STANDARD PVDF została zaprojektowana do transferu stężonych kwasów i zasad. Wykonanie PVDF zapewnia wyśmienitą trwałość i odporność chemiczną. Główne zastosowania Kwas azotowy stężony Kwas siarkowy stężony Podchloryn sodu Dane techniczne Kwas fluorowodorowy Kwas propanowy Kwas stearynowy Wykonanie: bezuszczelnieniowe/ odśrodkowe Lepkość: 1500 mpas (280,ENC) 750 mpas (A-2,ODP,400) 450 mpas (A-1) Przyłącza tłoczne: 1" (25mm) gwint 3/4" (22mm) gwint Temperatura max: 80 C "Mokre" materiały: PVDF węgiel hastelloy Max.ciężar właściwy: 1,8 Model Wykoannie Długość Wał Wirnik Model Wykonanie Długość Wał Wirnik Uwaga: Inne długości dostępne na zapytanie. Nie przeznaczone dla mediów łatwopalnych 8

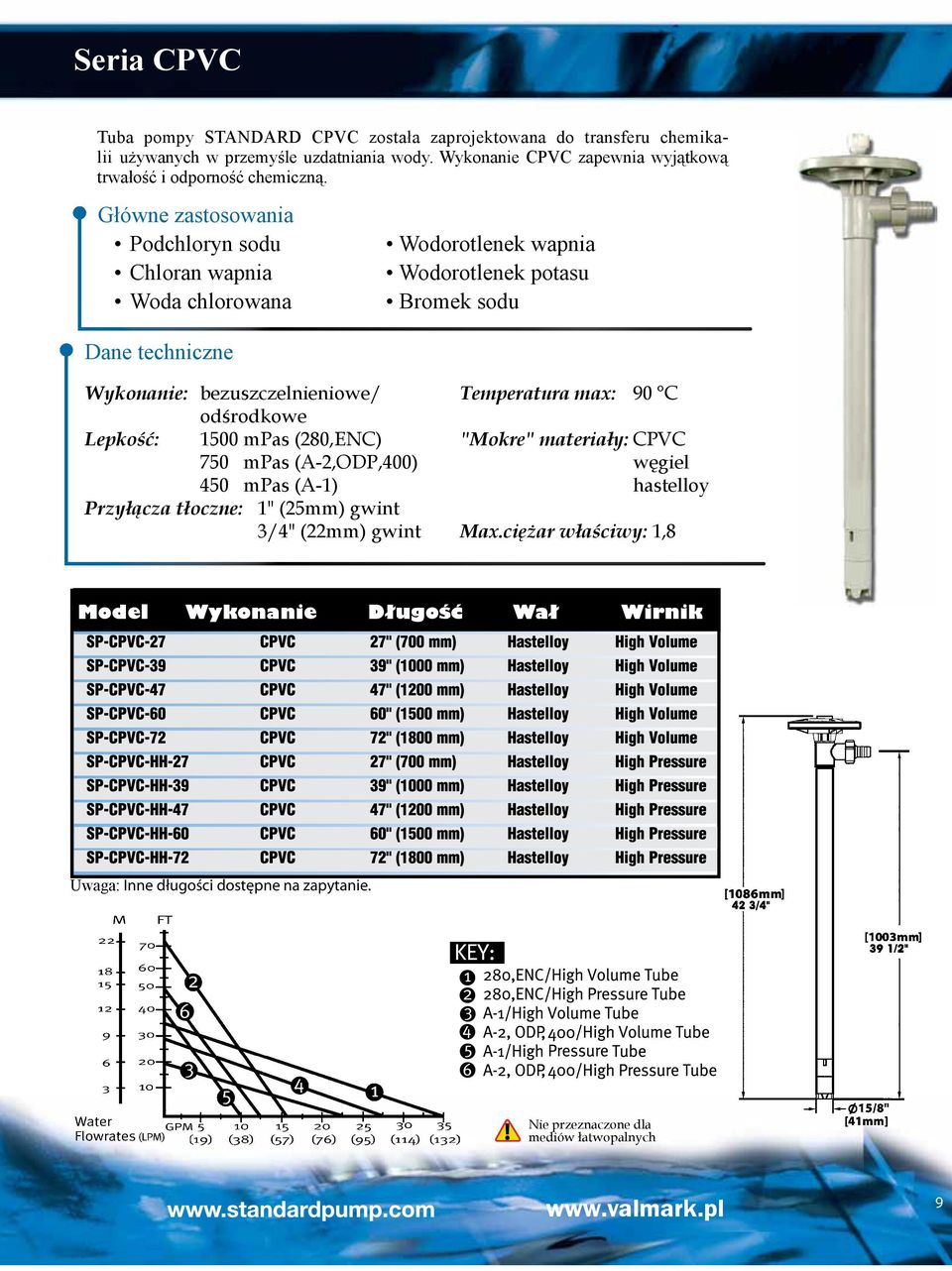

9 Seria CPVC Tuba pompy STANDARD CPVC została zaprojektowana do transferu chemikalii używanych w przemyśle uzdatniania wody. Wykonanie CPVC zapewnia wyjątkową trwałość i odporność chemiczną. Główne zastosowania Podchloryn sodu Chloran wapnia Woda chlorowana Wodorotlenek wapnia Wodorotlenek potasu Bromek sodu Dane techniczne Wykonanie: bezuszczelnieniowe/ odśrodkowe Lepkość: 1500 mpas (280,ENC) 750 mpas (A-2,ODP,400) 450 mpas (A-1) Przyłącza tłoczne: 1" (25mm) gwint 3/4" (22mm) gwint Temperatura max: 90 C "Mokre" materiały: CPVC węgiel hastelloy Max.ciężar właściwy: 1,8 Model Wykonanie Długość Wał Wirnik Uwaga: Inne długości dostępne na zapytanie. Nie przeznaczone dla mediów łatwopalnych 9

10 Seria Stal Nierdzewna Pompy stalowe STANDARD są zaprojektowane do transferu łatwopalnych płynów. Wykonanie ze stali nierdzewnej 316 zapewnia doskonałą trwałość i odporność.. Główne zastosowania Alkohol Izopropyl Benzyna Rozpuszczalniki Amoniak uwodniony Produkty ropopochodne Dane techniczne Wykonanie: bezuszczelnieniowe/ odśrodkowe Lepkość: 1500 mpas (280,ENC) 750 mpas (A-2,ODP,400) 450 mpas (A-1) Przyłącza tłoczne: 1" (25mm) gwint 3/4" (22mm) gwint Temperatura max: 80 C "Mokre" materiały: 316 SS węgiel teflon Max.ciężar właściwy: 1,8 Model Wykonanie Długość Wał Wirnik Uwaga: Inne długości dostępne na zapytanie. Gdy pompowane media są łatwopalne należy użyć silnika w wersji ATEX 10

11 Seria Polipropylen Pompy polipropylenowe STANDARD zostały zaprojektowane do transferu żrących mediów. Wykonanie polipropylenowe zapewnia doskonałą ochronę przy pompowaniu lekkich i średnio agresywnych mediów. Główne zastosowania Kwas azotowy 20% Zasady Kwas siarkowy Chlorek żelaza Kwas octowy Kwas solny 20% Dane techniczne Wykonanie: bezuszczelnieniowe/ odśrodkowe Lepkość: 1500 mpas (280,ENC) 750 mpas (A-2,ODP,400) 450 mpas (A-1) Przyłącza tłoczne: 1" (25mm) gwint 3/4" (22mm) gwint Temperatura max: 55 C "Mokre" materiały: polipropylen węgiel hastelloy Max.ciężar właściwy: 1,8 Model Wykonanie Długość Wał Wirnik Uwaga: Inne długości dostępne na zapytanie.. Nie przeznaczone dla mediów łatwopalnych 11

12 Seria Polipropylen Wysokotemperaturowy Pompy wysokotemperaturowe polipropylenowe (PHT) firmy STANDARD przeznaczone są do transferu agresywnych mediów o wysokiej temperaturze. Wykonanie polipropylenowe zapewnia chemiczną odporność i znakomitą wytrzymałość temperaturową dla lekkich i średnio żrących mediów. Główne zastosowania Kwas azotowy 20% Zasady Kwas siarkowy Chlorek żelaza Kwas octowy Kwas solny 20% Dane techniczne Wykonanie: bezuszczelnieniowe/ odśrodkowe Lepkość: 1500 mpas (280,ENC) 750 mpas (A-2,ODP,400) 450 mpas (A-1) Przyłącza tłoczne: 1" (25mm) gwint 3/4" (22mm) gwint Temperatura max: 80 C "Mokre" materiały: polipropylen węgiel hastelloy Max.ciężar właściwy: 1,8 Model Wykonanie Długość Wał Wirnik Uwaga: Inne długości dostępne na zapytanie. Nie przeznaczone dla mediów łatwopalnych 12

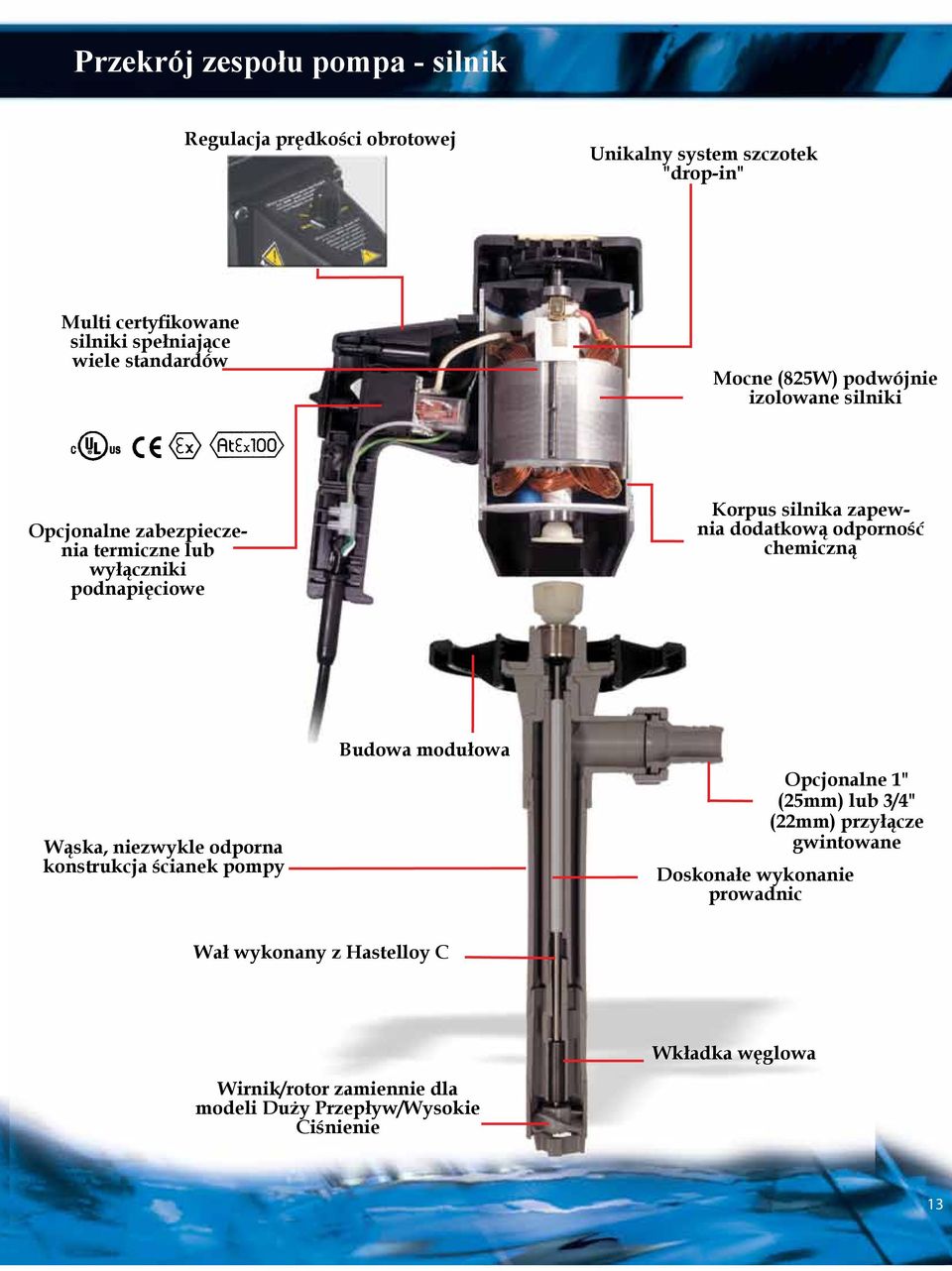

13 Przekrój zespołu pompa - silnik Regulacja prędkości obrotowej Unikalny system szczotek "drop-in" Multi certyfikowane silniki spełniające wiele standardów Mocne (825W) podwójnie izolowane silniki Opcjonalne zabezpieczenia termiczne lub wyłączniki podnapięciowe Korpus silnika zapewnia dodatkową odporność chemiczną Wąska, niezwykle odporna konstrukcja ścianek pompy Budowa modułowa Opcjonalne 1" (25mm) lub 3/4" (22mm) przyłącze gwintowane Doskonałe wykonanie prowadnic Wał wykonany z Hastelloy C Wkładka węglowa Wirnik/rotor zamiennie dla modeli Duży Przepływ/Wysokie Ciśnienie 13 13

14 Akcesoria beczkowych pomp odśrodkowych Korki uszczelniające/adaptery -- Polipropylen lub Stal Nierdzewna Nr części: Opis adaptera beczkowego 9015 Adapter beczkowy - Polipropylen 2" O.D. (51mm) 9002 Adapter beczkowy - Stal 316 2" O.D. (51mm) Nr części: Opis Korka uszczelniającego 9018 Korek - Polipropylen 2" (51mm), uszczelnienie Viton 9019 Korek - Stal 316 2" (51mm), uszczelnienie Viton Filtr wlotowy -- PVDF, Polipropylen lub Stal Nierdzewna Nr części: Opis 9011 Polipropylenowy wkład -.78"x.078" (19.8 x 2mm) 9012 Wkład Stal "x.078" (19.8 x 2mm) 9043 PVDF -.78"x.078" (19.8 x 2mm) Zawory pistoletowe -- Aluminum, PVDF, Stal lub Polipropylen Nr części: Opis 9017 Polipropylen - 1" O.D. (25 mm) - z wyjściem na wąż 9026 Stal 316-1" O.D. (25 mm) - z wyjściem na wąż 9028 PVDF - 1" O.D. (25 mm) - z wyjściem na wąż 9030 Aluminiowy zawór pistoletowy, 1 (25 mm) Uchwyt naścienny-- Rekomendowany do pomp Nr części: Opis 9006 Uchwyt naścienny Węże transferowe Nr części: Opis 9029 PVC 1" I.D. x 1.25" O.D. (28 mm x 31 mm) Max ciśnienie pracy: 30 psi (2 bar) 9032 Wzmacniane PVC 1" I.D. x 1.25" O.D. (28 mm x 31 mm) Max ciśnienie pracy: 130 psi (8.9 bar) Nr części: 125A100C Szybkozłączki -- Polipropylen Opis Polipropylen " tłoczenie x 1" barb (28 mm x 25mm) 14

15 SP-700SR Seria: Wysoka Lepkość Pompy SP-700SR zostały zaprojektowane do transferu lepkich płynów z beczek i pojemników głównie stosowanych w przemyśle. Dzięki wyporowemu wykonaniu pompy otrzymujemy ciągły, delikatny przepływ z niewielką degradacją produktu. Lepkość maksymalna: 25,000 cps (mpas). Główne zastosowania Polimery Oleje i smary Żywice Farby Kleje Lakiery Silniki Dane Techniczne Wykonanie: Śrubowe / Tłokowe Max. lepkość: 25,000cps (mpas) Przyłącze pompy: 2 (50 mm) Króciec tłoczny: 1.5 (38 mm), opcjonalnie 1.25 (32 mm) Materiał statora: Teflon, Viton lub Buna-N Uszczelnienie mech.: SiC/Viton/SiC Długość zanurzenia: 27 (700 mm) 39 (1000 mm) 47 (1200 mm) Proszę dodać 6 (150mm) do Długości zanurzenia pompy dla serii 752. Materiał zespołu: Zespół pompa i silnik: 316 Stal nierdzewna Materiał statora: Teflon, Viton, lub Buna Silniki: Serii SP-280P, SP-ENC, SP-400-2, SP-A2 Patrz wykresy doboru w zależności od lepkości Przyłącza: Wykonanie tłoczenia typu ACME pozwala operatorowi na szybkie odłączenie pompy do mycia, konserwacji i inspekcji. Max przepływ: 17GPM (64 LPM) Max ciśnienie: 174 psi (12 bar) Korzyści Seria SP-280 Seria SP-ENC Seria SP-400 Seria SP-A2 Łatwość obsługi Mnogość przyłączy Wymienność napędów Płynny przepływ Właściwość delikatnego pompowania Przyłącze tłoczne Ostrzeżenie: Przy pompowaniu łatwopalnych i wybuchowych mediów część pompowa musi być wyposażona z silnik w wersji EX. 15

16 SP-700DD Seria Wysoka Lepkość Pompy serii SP-700DD wykonano specjalnie do transferu lepkich mediów z beczek i kontenerów zwykle spotykanych w przemyśle. Wykonanie śrubowe zapewnia płynny przepływ z małą degradacją produktu. Maksymalna lepkość to 100,000 cps (mpas). Silniki Główne zastosowania Polimery Oleje i smary Lakiery Farby Kleje Żywice Pneumatyczny Dane Techniczne Electryczny Wykonanie: śrubowe / tłokowe Max. lepkość: 100,000cps (mpas) Wlot pompy: 2 (50 mm) Tłoczenie: 1.5 / 38mm gwint z końcówką do węża, opcjonalnie 1.25 (32 mm) Materiał statora: Teflon, Viton lub Buna-N Głębokość zanurzenia: 27 (700mm) 39 (1000mm) 47 (1200mm) Proszę dodać 6 (150mm) do głębokości zanurzenie dla pomp serii 752. Uszczelnienie mech.: SiC/Viton/SiC Materiały: wykonanie tuby i wirnika: Stal 316L, materiał statora: Teflon, Viton lub Buna Silniki: Pneumatyczne lub elektryczne 50 & 60 Hz, 230, 380, 415 & 460V Przyłącza: Typu Acme Thread pozwalające operatorowi na szybki odłączenie pompy do czyszczenia, przeglądu, i naprawy. Kołnierz B14/C Max przepływ: 17 GPM (64 LPM) Max ciśnienie: 174 psi (12 bar) Korzyści Łatwość obsługi Komponenty gwintowane Płynny przepływ Właściwość delikatnego pompowania Przyłącze tłoczne Ostrzeżenie: Przy pompowaniu łatwopalnych i wybuchowych mediów część pompowa musi być wyposażona z silnik w wersji EX. 16

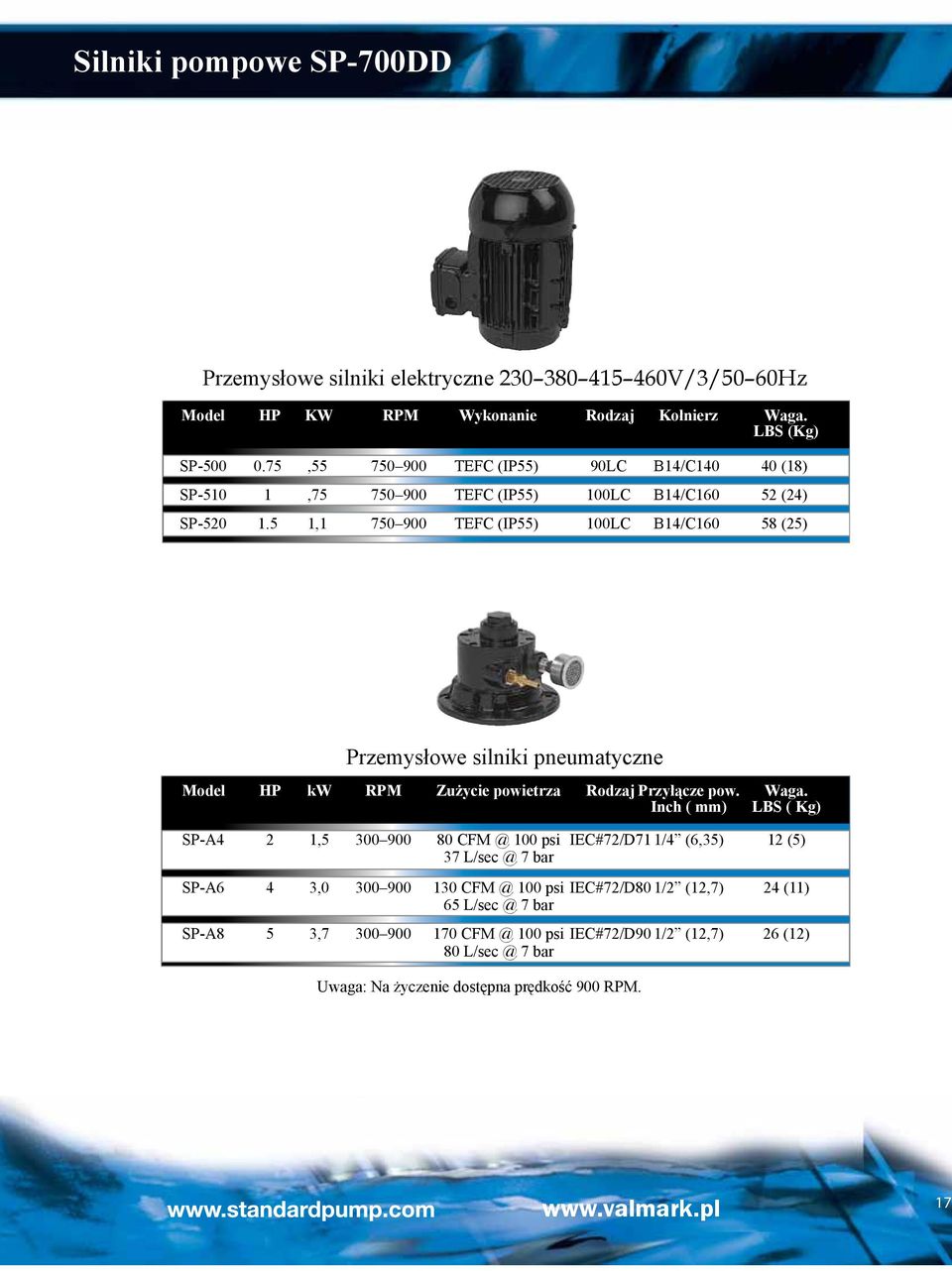

17 Silniki pompowe SP-700DD Przemysłowe silniki elektryczne V/3/50 60Hz Model HP KW RPM Wykonanie Rodzaj Kołnierz Waga. LBS (Kg) SP , TEFC (IP55) 90LC B14/C (18) SP-510 1, TEFC (IP55) 100LC B14/C (24) SP , TEFC (IP55) 100LC B14/C (25) Przemysłowe silniki pneumatyczne Model HP kw RPM Zużycie powietrza Rodzaj Przyłącze pow. Waga. Inch ( mm) LBS ( Kg) SP-A4 2 1, psi IEC#72/D71 1/4 (6,35) 12 (5) 37 7 bar SP-A6 4 3, psi IEC#72/D80 1/2 (12,7) 24 (11) 65 7 bar SP-A8 5 3, psi IEC#72/D90 1/2 (12,7) 26 (12) 80 7 bar Uwaga: Na życzenie dostępna prędkość 900 RPM. 17

18 Krzywe wydajnościowe 900 RPM 60 Hz oraz silniki pneumatyczne Ciśnienie psi (bar) Pompy serii (6,2 ) 80 (5,5 ) E D C B A 70 (4,8 ) 60 (4,1 ) 50 (3,4 ) 40 (2,8 ) 30 (2,1 ) 20 (1,4 ) 10 (0,7 ) (4) 2 (8) 3 (11) 4 (15) 5 (19) 6 (23) 7 (26) 8 (30) Lepkość cps Moc el Powietrze (mpas) HP (KW) HP (KW) A 1.75 (,55) 2 (1,5) B 10, (,55) 2 (1,5) C 30,000 1 (,75) 4 (3) D 60,000 1 (,75) 4 (3) E 100, (1,1) 5 (3,7) Przepływ GPM (LPM) Ciśnienie psi (bar) Pompy serii (12,5) 160 (11) E D C B A 140 (9,7 ) 120 (8,3 ) 100 (6,9 ) 80 (5,5 ) 60 (4,1 ) 40 (2,8 ) 20 (1,4 ) (4) 2 (8) 3 (11) 4 (15) 5 (19) 6 (23) 7 (26) 8 (30) Lepkość cps Moc el Powietrze (mpas) HP (KW) HP (KW) A 1.75 (,55) 2 (1,5) B 10, (,55) 2 (1,5) C 30,000 1 (,75) 4 (3) D 60,000 1 (,75) 4 (3) E 100, (1,1) 5 (3,7) Przepływ GPM (LPM) Ciśnienie psi (bar) Pompy serii (6,2 ) 80 (5,5 ) B A 70 (4,8 ) 60 (4,1 ) 50 (3,4 ) 40 (2,8 ) 30 (2,1 ) 20 (1,4 ) 10 (0,7 ) (4) 2 (8) 3 (11) 4 (15) 5 (19) 6 (23) 7 (27) 8 (30) 9 (34) 10 (38) 11 (42) 12 (45) Lepkość cps Moc el Powietrze (mpas) HP (KW) HP (KW) A 1.75 (,55) 2 (1,5) B 10, (,55) 2 (1,5) Przepływ GPM (LPM) Informacje techniczne Krzywe wydajności zostały zaprezentowane poglądowo i mogą różnić w rzeczywistości. Elastomer statora (Teflon, Viton lub Buna) może wpłynąć na wydajność. Krzywe wydajnościowe stworzono używając silnika 900 obr/min. Redukcja obrotów silnika obniży wydajność pompy. NIE WOLNO podwyższać obrotów powyżej 900 obr/min. Krzywe opracowano na podstawie polimeru o właściwościach newtonowskiej cieczy. Ciecze nie-newtonowskie mogą obniżyć wydajność. 18

19 Akcesoria beczkowych pomp śrubowych Zacisk węża tłocznego NUMER CZĘŚCI: OPIS 9038 Podwójny zacisk z żeliwa plastycznego. Wzmacniany zacisk. Rozmiary węża od 1-48/64 do 2-3/64 (44.50 mm do 27 mm). Wartość momentu :27 ft.lbs. (3.75 Kg/m) do poprawnego dokręcenia. WĄŻ DO TRANSFERU OLEJU RYCO HYDRAULIC Rekomendowany dla: wysokociśnieniowych linie tłocznych oleju. Wykonanie: czarna, olejoodporna guma syntetyczna. (Nitrile). Wzmocnienie: Pojedyńczy oplot rozciągliwej stalowej siatki. Pokrycie: Czarna guma syntetyczna olejo- i scierno- odporna. Odporność temperaturowa: posiaga certyfikat ogniodporności GL Germanischer Lloyd. Posiada certyfikat U.S. MSHA US Department of Labour, Mine Safety and Health Administration. Nom. ID Nom. OD Promień zagięcia Podciśnienie Waga Zakres temp DIN/in/Dash mm mm in/mm kg/m F /C 40 /1.5 /-24 50, / ,59-30 to 220/-34 to 104 Max cinienie dynamiczne Max ciśnienie statyczne Ciśnienie rozrywające BAR/PSI BAR/PSI BAR/PSI 725/50 970/ /200 CZĘŚĆ NUMER: 9039 Wieszak pompy dla serii SP-700DD CZĘŚĆ NUMER: Opis 743 Wieszak, Seria DD CZĘŚĆ NUMER: 150DSS/150ESS Szybkozłączka Opis 1.5 ( 38 mm), SS316 Cam Lever Przyłącze, uszczelka BUNA N, Max. ciśnienie: 150 psi (10 BAR). 19

20 Automatyczny System Kontroli (Niska Lepkość) Automatyczny System Kontroli (ASK) firmy STANDARD jest zaprojektowany do kontroli, pomiaru i dozowania odliczonych objętości płynów z beczek,pojemników zbiorników. ASK może zostać użyty w zastosowaniach, które wymagają dokładności i efektywności. Wystarczy wpisać żądaną objętość, wcisnąć ENTER, a ASK dostarczy wpisaną objętość medium ze zbiornika lub beczki dosłownie bezobsługowo, automatycznie. Cechy Pomiar przepływu i objętości Wykonanie turbinowe Wielojęzykowy interfejs Jednostki: galony, litry, metry sześcienne Resetowalny licznik Dokładność pomiaru +/-.05 % Główne aplikacje Dozowanie chemikalii Stacje uzdatniania wody Dodawanie preparatów chemicznych do zbiorników Transfer chemikalii Specyfikacja techniczna Wykonanie Polipropylen & PVDF Silnik Open Drip Proof (IP44) lub TEFC (IP55) (110V lub 230V) Przyłącze tłoczne 1 (25 mm) gwintowane z wyjściem na wąż Metoda pompowania wirowa Wydajność 25 GPM (95 LPM) Max. lepkość 300 cps / mpas Materiał wirnika PVDF & Ceramika Głębokość zanurzenia 27 (700 mm), 39 (1000 mm), 47 (1200 mm) 60 (1500 mm), 72 (1800 mm) 20

21 Automatyczny System Kontroli (Wysoka Lepkość) Automatyczny System Kontroli (ASK) firmy STANDARD jest zaprojektowany do precyzyjnego dozowania oraz operacji transferu lepkich mediów. ASK jest wykonany z trwałych materiałow oraz oferuje szeroką paletę silników, zapewniających wszechstronność i bezpieczeństwo dla większości wymagających zastosowań. Wystarczy wpisać żądaną objętość, wcisnąć ENTER, a ASK dostarczy wpisaną objętość medium ze zbiornika lub beczki dosłownie bezobsługowo, automatycznie. Cechy Pomiar przepływu i objętości Wykonanie zębate Wielojęzykowy interfejs Jednostki: galony, litry, metry sześcienne, mililitry Resetowalny licznik Dokładność pomiaru +/-.05 % Wykonanie zębate Główne aplikacje Polimery Oleje Lakiery Farby Żywice Ropopochodne 57 (1446 mm) 9 (228 mm) 12 (305 mm) 39 (1000 mm) Specyfikacja techniczna Numery modeli Wykonanie Silnik Ssanie/tłoczenie Uszczelnienie Metoda pompowania Max. ciśnienie tłoczenia Zakres wydajności Waga systemu Głębokość zanurzenia Max. lepkość Sposób pomiaru Wielkość części stałych 7310 TEFC Silnik (110V) 7311 TEFC Silnik (230V) 7312 ODP Silnik (110V) 7313 ODP Silnik (230V) 316SS / Viton / Aluminum Open Drip Proof (IP44) lub TEFC (IP55) 2 (50mm) / 1 ½ (38mm) gwintowane z wyjściem na wąż mechaniczne SiC/Viton/SiC śrubowo tłokowa 87 psi (6 bar) 2.6 GPM (9.8 LPM) 15 GPM (56 LPM) 44 Lbs (20 Kg) 39 (1000mm) 25,000 cps / mpas licznik typu "Oval Gear" 1/4 (6mm) 2 (50 mm) 21

22 Mierniki Przepływu Seria Przemysłowa Arkusz danych Cyfrowe turbinowe mierniki przepływu (turbinowe) Turbinowe mierniki firmy Standard mają zastosowanie w szerokim spektrum aplikacji od obojętnej chemii do agresywnej. Mierniki wykorzystują sprawdzone wykonanie turbinki i jest dostępne w wielu wykonaniach materiałowych i rozmiarach. Mierniki wyposażono w ¼ Lock & Turn System umożliwiający operatorom umieszczać pojedyńczy przelicznik na różnych przetwornikach. Liczniki są dostępne w wykonaniach: do zestawów beczkowych, stałej instalacji. Główne aplikacje Pomiar przepływu pomp Tankowanie ze zbiorników Monitoring Dozowanie chemikalii Pakowanie chemiczne Miksowanie produktów agrarnych Dodawanie barwników Właściwości Pomiar przepływu i objętości Bateria litowa 9V Menu w wielu językach Jednostki: galony, litry, metry sześcienne, mililitry Kasowalny przelicznik, dokładność +/.05 % Przyłącza ½ (15mm) - 2 (50mm) Dostępne wykonania: PP, PVDF, SS & CPVC cyfrowe objętościowe mierniki przepływu (oval gear) Główne Zastosowania Mierniki objętościowe firmy STANDARD są przeznaczone do pomiaru szerokiego spektum mediów od cieczy o właściwościach wody do bardzo lepkich. Licznik wykorzystuje technologię OVAL GEAR do dokładnego pomiaru przepływu i odmierzania objętości. Korpus licznika jest dostępny w wykonaniu z aluminum lub stali nierdzewnej a zębatki są dostępne z PPS lub Stali 316L. Mierniki są w wykonaniu 1/4 Lock & Turn pozwalającym na przemieszczanie pojedyńczego przelicznika na kolejne przetworniki. Pomiar pompowanych mediów Aplikacje napełniania Lepkie media Właściwości Pomiar przepływu i objętości Wiele języków menu Jednostki: galony, litry, metry sześcienne, mililitry Kasowalny licznik Dokładność +/.05 % Przyłącza FNPT od ½ (15mm) - 2 (50mm) Dostępne ze stali SS lub aluminum 22

23 23

24 Również w ofercie: Pompy Higieniczne Pompy AdBlue / Urea Dystrybucja w Polsce VALMARK sp z o.o Warszawa ul. Jutrzenki 21 POLSKA tel/fax office@valmark.pl 1540 University Dr. Auburn, GA USA Tel Fax Copyright 2009 STANDARD PUMP, INC. and its licensors. All rights reserved.
