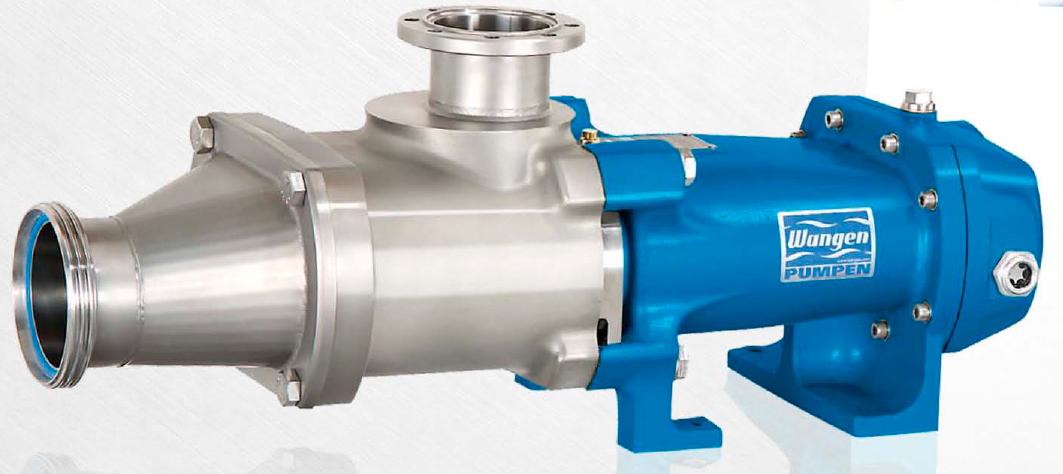

1 Do żywności, kosmetyków i chemikaliów Pompa dwuśrubowa EcoTwin Czystość - Wydajność - Moc

2 Pompy Wangen 100% niezawodność Pompa najwyższej jakości jest najbardziej efektywnym rozwiązaniem.jeśli chcecie Państwo uniknąć czasochłonnego mycia, szybkiego zużywania się części, częstych napraw lub kosztownych przestojów, potrzebujecie partnera, na którym można polegać. Dlatego Pumpenfabrik Wangen opracowuje i produkuje wysokiej jakości pompy wyporowe do zastosowań przemysłowych. Dzięki trwałym komponentom najwyższej jakości, funkcjonalności przystosowanej do specyfiki wymagań konkretnych aplikacji i solidnej,niemieckiej jakości wykonania,nasze pompy są tak wydajne i niezawodne. Ponadto, wszystkie pompy projektowane są tak, by były łatwe w czyszczeniu i w utrzymaniu. Jeśli pompa potrzebuje naprawy, oferujemy szybkie i profesjonalne usługi serwisowe. Skupiamy się na długoterminowych korzyściach płynących z wykorzystania naszych produktów tak, by Klient mógł skupić się na wytwarzaniu swoich towarów Wangen opracował kilka innowacyjnych rozwiązań dla przemysłu spożywczego i kosmetycznego, które spełniają nawet najsurowsze normy higieniczne tych przemysłów. Jakość w każdym elemencie: Widok rozstrzelony pompy EcoTwin Pompa śrubowa EcoTwin jest częścią rodziny pomp higienicznych Wangen. Została opracowana z myślą o niezawodnym tłoczeniu produktów o niskiej i wysokiej lepkości, produktów wysoce lotnych lub zawierających gaz, w aplikacjach wymagających najwyższej higieny i wydajności.. W celu uzyskania dalszych informacji o pompach Wagen prosimy o kontakt telefoniczny lub odwiedzenie strony

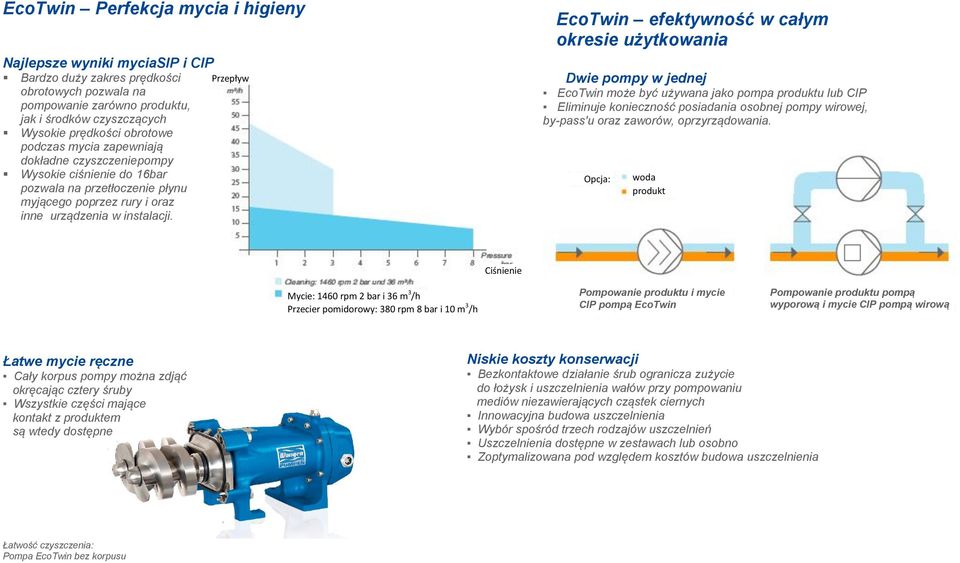

3 EcoTwin Perfekcja mycia i higieny Najlepsze wyniki myciasip i CIP Bardzo duży zakres prędkości obrotowych pozwala na pompowanie zarówno produktu, jak i środków czyszczących Wysokie prędkości obrotowe podczas mycia zapewniają dokładne czyszczeniepompy Wysokie ciśnienie do 16bar pozwala na przetłoczenie płynu myjącego poprzez rury i oraz inne urządzenia w instalacji. Przepływ EcoTwin efektywność w całym okresie użytkowania Dwie pompy w jednej EcoTwin może być używana jako pompa produktu lub CIP Eliminuje konieczność posiadania osobnej pompy wirowej, by-pass'u oraz zaworów, oprzyrządowania. Opcja: woda produkt Ciśnienie Mycie: 1460 rpm 2 bar i 36 m 3 /h Przecier pomidorowy: 380 rpm 8 bar i 10 m 3 /h Pompowanie produktu i mycie CIP pompą EcoTwin Pompowanie produktu pompą wyporową i mycie CIP pompą wirową Łatwe mycie ręczne Cały korpus pompy można zdjąć okręcając cztery śruby Wszystkie części mające kontakt z produktem są wtedy dostępne Niskie koszty konserwacji Bezkontaktowe działanie śrub ogranicza zużycie do łożysk i uszczelnienia wałów przy pompowaniu mediów niezawierających cząstek ciernych Innowacyjna budowa uszczelnienia Wybór spośród trzech rodzajów uszczelnień Uszczelnienia dostępne w zestawach lub osobno Zoptymalizowana pod względem kosztów budowa uszczelnienia Łatwość czyszczenia: Pompa EcoTwin bez korpusu

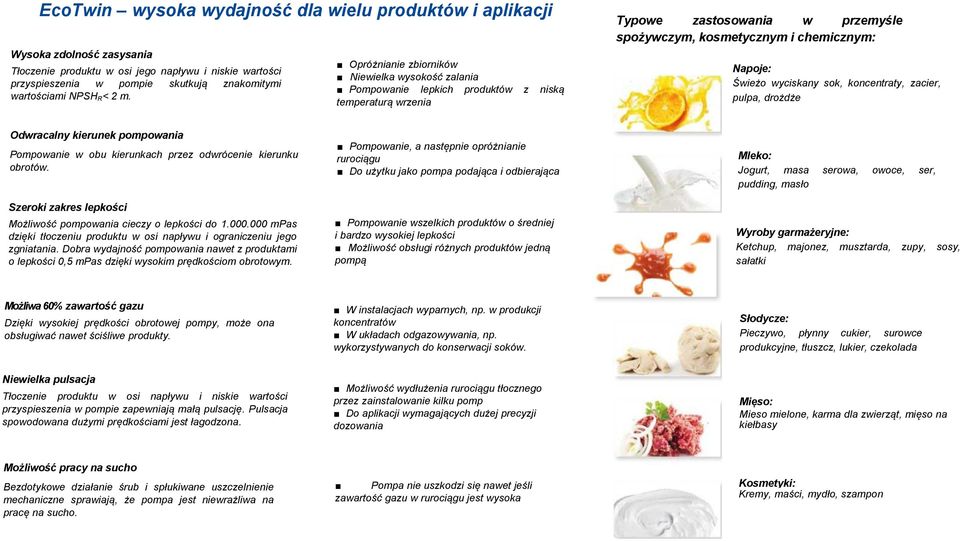

4 EcoTwin wysoka wydajność dla wielu produktów i aplikacji Wysoka zdolność zasysania Tłoczenie produktu w osi jego napływu i niskie wartości przyspieszenia w pompie skutkują znakomitymi wartościami NPSH R< 2 m. Opróżnianie zbiorników Niewielka wysokość zalania Pompowanie lepkich produktów z niską temperaturą wrzenia Typowe zastosowania w przemyśle spożywczym, kosmetycznym i chemicznym: Napoje: Świeżo wyciskany sok, koncentraty, zacier, pulpa, drożdże Odwracalny kierunek pompowania Pompowanie w obu kierunkach przez odwrócenie kierunku obrotów. Szeroki zakres lepkości Możliwość pompowania cieczy o lepkości do mpas dzięki tłoczeniu produktu w osi napływu i ograniczeniu jego zgniatania. Dobra wydajność pompowania nawet z produktami o lepkości 0,5 mpas dzięki wysokim prędkościom obrotowym. Pompowanie, a następnie opróżnianie rurociągu Do użytku jako pompa podająca i odbierająca Pompowanie wszelkich produktów o średniej i bardzo wysokiej lepkości Możliwość obsługi różnych produktów jedną pompą Mleko: Jogurt, masa serowa, owoce, ser, pudding, masło Wyroby garmażeryjne: Ketchup, majonez, musztarda, zupy, sosy, sałatki Możliwa 60% zawartość gazu Dzięki wysokiej prędkości obrotowej pompy, może ona obsługiwać nawet ściśliwe produkty. W instalacjach wyparnych, np. w produkcji koncentratów W układach odgazowywania, np. wykorzystywanych do konserwacji soków. Słodycze: Pieczywo, płynny cukier, surowce produkcyjne, tłuszcz, lukier, czekolada Niewielka pulsacja Tłoczenie produktu w osi napływu i niskie wartości przyspieszenia w pompie zapewniają małą pulsację. Pulsacja spowodowana dużymi prędkościami jest łagodzona. Możliwość wydłużenia rurociągu tłocznego przez zainstalowanie kilku pomp Do aplikacji wymagających dużej precyzji dozowania Mięso: Mięso mielone, karma dla zwierząt, mięso na kiełbasy Możliwość pracy na sucho Bezdotykowe działanie śrub i spłukiwane uszczelnienie mechaniczne sprawiają, że pompa jest niewrażliwa na pracę na sucho. Pompa nie uszkodzi się nawet jeśli zawartość gazu w rurociągu jest wysoka Kosmetyki: Kremy, maści, mydło, szampon

5 Właściwości techniczne Osiągi według rozmiarów w typoszeregu EcoTwin 70 EcoTwin 104 EcoTwin 130 Maks. ciśnienie różnicowe (bar) Maks. przepływ (m 3 /h) Cechy szczególne Materiały mające kontakt z produktem: stal kwasoodporna Powierzchnie części mających kontakt z produktem: Ra < 0,8 µm Mycie CIP (Cleaning in Place) i SIP (Sterilisation in Place) Uszczelki zgodne z FDA i EC1935/2004 Zaprojektowane zgodnie z wytycznymi 3A i EHEDG Maks. prędkość obr. (min -1 ) Maks. temperatura ( C) 130* 130* 130* Maks. lepkość (mpas) Wielkość cząstek (mm) NPSHR (m) < 2 < 2 < 2 Modele i opcje Rodzaje uszczelnień *Wykonanie standardowe. Pompy do wyższych temperatur na życzenie. PompaEcoTwin z napędemi podstawą Aplikacja Materiał Inne uszczelnienia Wysokie wymagania higieniczne wargowe PTFE HNBR, EPDM, PTFE Powlekany silikonowy pierścień Bardzo wysokie wymagania higieniczne Pojedyncze uszczelnienie mechaniczne Węglik krzemu lub węglik wolframu HNBR, EPDM, PTFE Powlekany silikonowy pierścień Instalacje aseptyczne Podwójne uszczelnienie mechaniczne Węglik krzemu - węglik/ żeliwo chromowe HNBR, EPDM, PTFE Powlekany silikonowy pierścień Dostępne wszelkie złącza higieniczne Podstawa ze stali kwasoodpornej Regulowane nogi jaki opcja Ruchoma dzięki rolkom na obrotnikach Utwardzona powierzchnia śrub nadawy Chłodzenie łożysk dla temperatur nawet do 150 C Płaszcz grzewczy na korpusie Umiejscowienie w pompie wargowe Opcja: uszczelnienie wargowe po stronie zewnętrznej do spłukiwania mechaniczne po stronie produktu mechaniczne po stronie produktu mechaniczne po stronie zewnętrznej Komponenty dostępne w pakiecie lub osobno. Inne materiały uszczelnień dostępne na życzenie.

6 Obsługa Wierzymy, ze obsługa klienta ma swój początek na długo przed dostawą:wszystkie pompy są testowane oraz sprawdzane pod kątem przecieków. Odbiór Oferujemy profesjonalne wsparcie w celu zapewnienia właściwego montażu naszych pomp. Umowy serwisowe Regularne przeglądy i konserwacja wykonywane przez nasz wykwalifikowany personel poprawiają niezawodność działania i zmniejszają koszty operacyjne. Szkolenia Oferujemy zindywidualizowane kursy szkoleniowe w naszej siedzibie lub na miejscu instalacji.obejmują one zagadnienia nowych technologii, rozruchu, użytkowania i konserwacji. Doradztwo przemysłowe, nowe technologie i rozwiązania Chętnie pomagamy wszystkim klientom poszukującym rozwiązań nowych zadań związanych z pompowaniem lub przesyłaniem, jak też klientom pracującym z trudnymi mediami, bądź mającym problemy z obecnie używanymi pompami. Oferujemy wykwalifikowane porady dla wszystkich gałęzi przemysłu. Usługi naprawcze Naprawiamy pompy WANGEN na miejscu lub w naszym warsztacie. Pumpenfabrik WangenGmbH Simoniusstrasse 17 D Wangen im Allgäu Tel.: + 49 (0) Faks: + 49 (0) Nasz Dystrybutor Pytania? Zadzwoń do nas. Zapraszamy do kontaktu. OptiFlow Jakub Stobiecki Postępu Warszawa Tel.: Telefon jakub.stobiecki@optiflow.pl Zmiany techniczne. Wydanie: 03 /2012
