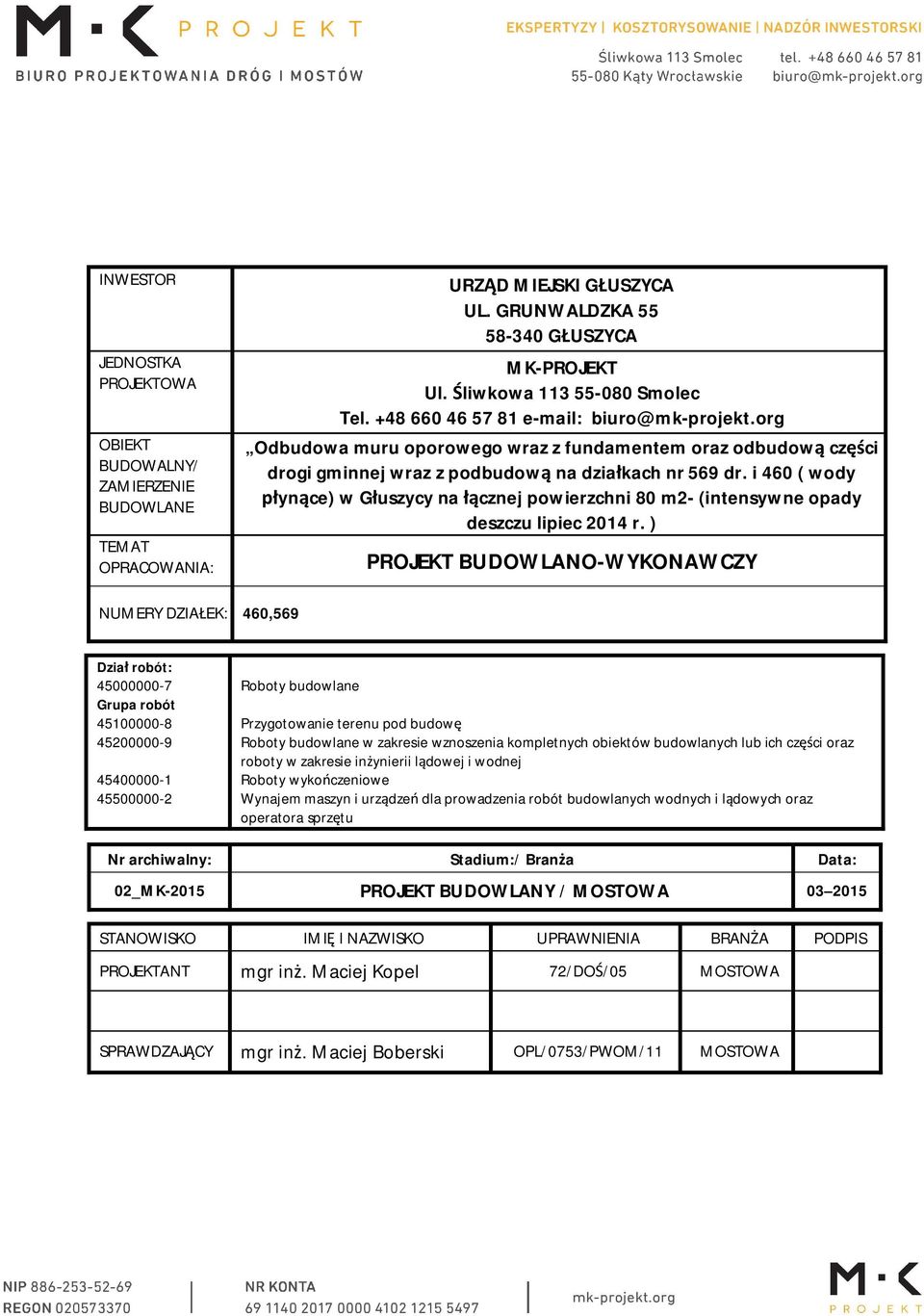

1 INWESTOR JEDNOSTKA PROJEKTOWA OBIEKT BUDOWALNY/ ZAMIERZENIE BUDOWLANE TEMAT OPRACOWANIA: URZD MIEJSKI GUSZYCA UL. GRUNWALDZKA GUSZYCA MK-PROJEKT Ul. liwkowa Smolec Tel Odbudowa muru oporowego wraz z fundamentem oraz odbudow czci drogi gminnej wraz z podbudow na dziakach nr 569 dr. i 460 ( wody ynce) w Guszycy na cznej powierzchni 80 m2- (intensywne opady deszczu lipiec 2014 r. ) PROJEKT BUDOWLANO-WYKONAWCZY NUMERY DZIAEK: 460,569 Dzia robót: Grupa robót Roboty budowlane Przygotowanie terenu pod budow Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich czci oraz roboty w zakresie inynierii ldowej i wodnej Roboty wykoczeniowe Wynajem maszyn i urzdze dla prowadzenia robót budowlanych wodnych i ldowych oraz operatora sprztu Nr archiwalny: Stadium:/ Brana Data: 02_MK-2015 PROJEKT BUDOWLANY / MOSTOWA STANOWISKO IMI I NAZWISKO UPRAWNIENIA BRANA PODPIS PROJEKTANT mgr in. Maciej Kopel 72/DO/05 MOSTOWA SPRAWDZAJCY mgr in. Maciej Boberski OPL/0753/PWOM/11 MOSTOWA

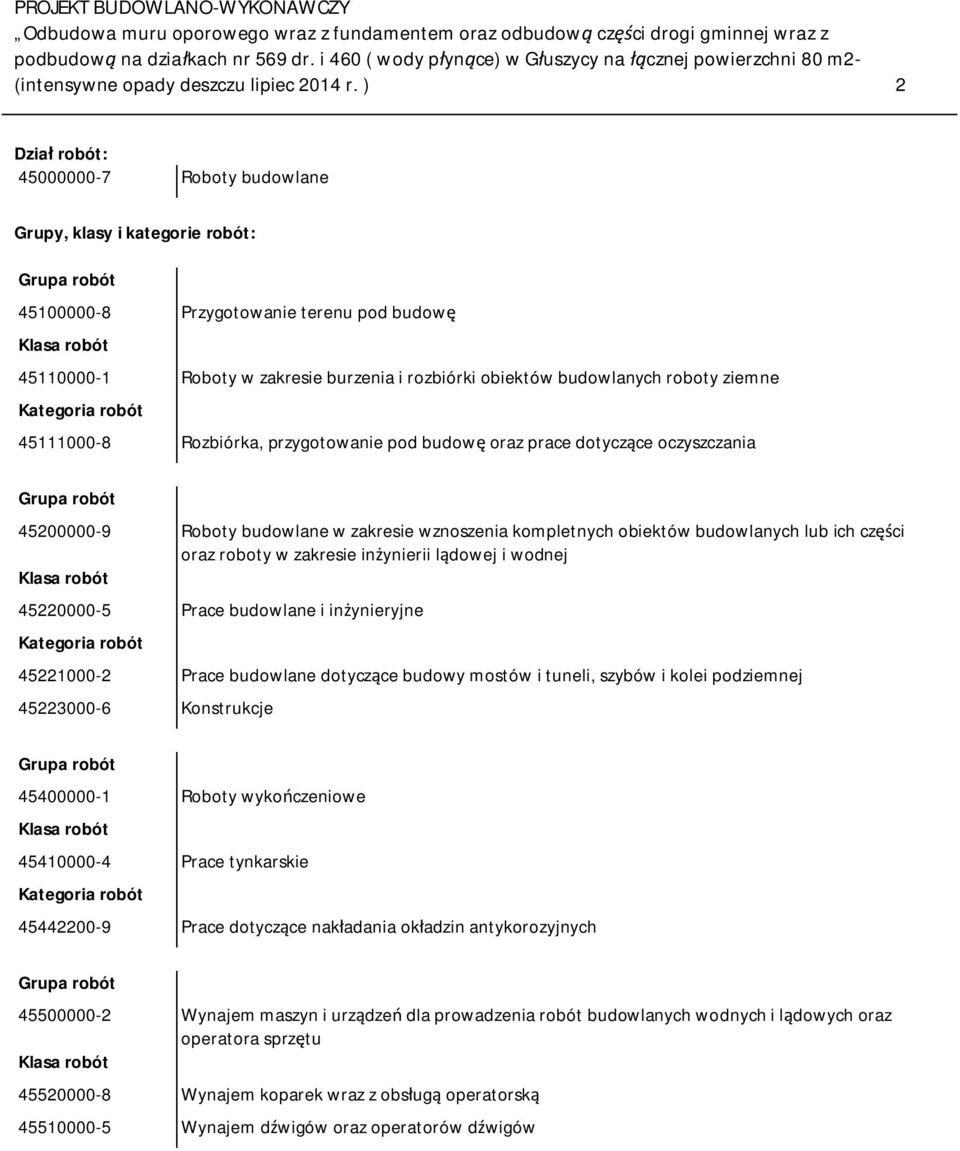

2 (intensywne opady deszczu lipiec 2014 r. ) 2 Dzia robót: Roboty budowlane Grupy, klasy i kategorie robót: Grupa robót Przygotowanie terenu pod budow Klasa robót Roboty w zakresie burzenia i rozbiórki obiektów budowlanych roboty ziemne Kategoria robót Rozbiórka, przygotowanie pod budow oraz prace dotyczce oczyszczania Grupa robót Roboty budowlane w zakresie wznoszenia kompletnych obiektów budowlanych lub ich czci oraz roboty w zakresie inynierii ldowej i wodnej Klasa robót Prace budowlane i inynieryjne Kategoria robót Prace budowlane dotyczce budowy mostów i tuneli, szybów i kolei podziemnej Konstrukcje Grupa robót Roboty wykoczeniowe Klasa robót Prace tynkarskie Kategoria robót Prace dotyczce nakadania okadzin antykorozyjnych Grupa robót Wynajem maszyn i urzdze dla prowadzenia robót budowlanych wodnych i ldowych oraz operatora sprztu Klasa robót Wynajem koparek wraz z obsug operatorsk Wynajem dwigów oraz operatorów dwigów

3 (intensywne opady deszczu lipiec 2014 r. ) 3 WIADCZENIE Na podstawie art. 20 ust. 4 Ustawy z dnia 7 lipca 1994 roku - Prawo Budowlane (jednolity tekst Dz. U. z 2003 r. Nr 207, poz z póniejszymi zmianami), my niej owiadczamy, e Projekt Budowlanowykonawczy: Odbudowa muru oporowego wraz z fundamentem oraz odbudow czci drogi gminnej wraz z podbudow na dziakach nr 569 dr. i 460 ( wody pynce) w Guszycy na cznej powierzchni 80 m2- (intensywne opady deszczu lipiec 2014 r. ) jest wykonany zgodnie z umow oraz zosta sprawdzony i uznany za sporzdzony prawidowo, zgodnie z przepisami techniczno-budowlanymi, normami i wytycznymi oraz, e jest kompletny z punktu widzenia celu, któremu ma s. Brana mostowa ówny projektant: mgr in. Maciej Kopel 72/DO/05 Sprawdzajcy mgr in. Maciej Boberski OPL/0753/PWOM/11 UWAGA: Zastosowane w projekcie materiay, urzdzenia wyposaenia i sprzt mog by zastpione innymi pod warunkiem: - zachowania wymaga, co do jakoci, wasnoci i parametrów technicznych, - uzyskania akceptacji Projektanta i Inyniera. Smolec, marzec 2015 r.

4 (intensywne opady deszczu lipiec 2014 r. ) 4 SPIS TRECI 1. PRZEDMIOT OPRACOWANIA CEL I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA PROJEKT ZAGOSPODAROWANIA TERENU Istniejce zagospodarowanie terenu Uksztatowanie wysokociowe terenu Obiekty i urzdzenia stae Sieci uzbrojenia podziemnego wystpujce w rejonie obiektów Pode gruntowe Projektowane zagospodarowanie terenu Powierzchnia terenu Ukad komunikacyjny Kolizje i ich rozwizanie Ochrona konserwatorska Wpyw eksploatacji górniczej Szata rolinna Lokalizacja inwestycji ZAGROENIA ODDZIAYWANIA NA RODOWISKO Emisja haasu Zanieczyszczenie powietrza Wody powierzchniowe i podziemne Powierzchnia terenu wiat rolinny Infrastruktura techniczna Zabytki kultury materialnej ycie i zdrowie ludzi INFORMACJA DOTYCZCA PLANU BEZPIECZESTWA I OCHRONY ZDROWIA PROJEKT WYKONAWCZY Stan istniejcy Stan projektowany Rozbiórka istniejcych elementów obiektu Zabezpieczenie koryta cieku Zakres rozbiórki Uwagi do technologii robót rozbiórkowych Organizacja ruchu na czas rozbiórki Technologiczne przeprowadzenie wody Podstawowe informacje o sposobie wznoszenia obiektu Docelowa organizacja ruchu... 19

5 (intensywne opady deszczu lipiec 2014 r. ) 5 9. ZACZNIKI DOKUMENTY FORMALNO-PRAWNE I UZGODNIENIA... 21

6 (intensywne opady deszczu lipiec 2014 r. ) 6 1. PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest projekt budowlano-wykonawczy remontu muru oporowego na rowie R-W, dziaka nr 460 w Guszycy. 2. CEL I ZAKRES OPRACOWANIA Celem opracowania jest wykonanie projektu remontu obiektu w miejscowoci Guszyca na rowie R-W, dziaka nr 460. Obiekt znajduje si w cigu komunikacyjnym drogi lokalnej. Niniejsze opracowanie ma na celu przywrócenie parametrów uytkowych obiektu i obejmuje swym zakresem mur oporowy w nawizaniu do istniejcej drogi. Projekt remontu obiektu zakada prowadzenie prac przy cakowitym zamkniciu ruchu. Zakres opracowania w szczególnoci obejmuje: opis techniczny obiektu, rysunki konstrukcyjne, szczegóowe rysunki rozwiza konstrukcyjnych, szczegóowe specyfikacje techniczne, przedmiar robót wraz z obmiarem/wyliczeniami, kosztorys ofertowy, kosztorys inwestorski. 3. PODSTAWA OPRACOWANIA Niniejsze opracowanie wykonano na zlecenie Urzdu Gminy Guszyca z siedzib w Guszycy ul. Grunwaldzka Guszyca. Podstaw do sporzdzenia opracowania stanowi: Ogldziny obiektu, inwentaryzacja i materiay zdjciowe, Mapa do celów opiniodawczych w skali 1:500 Mapa do celów projektowych w skali 1:500 Literatura i normy z zakresu budownictwa mostowego. Materiay wykorzystane w dokumentacji

7 (intensywne opady deszczu lipiec 2014 r. ) 7 Obowizujce warunki techniczne oraz aktualne wytyczne i katalogi z zakresu projektowania ulic, a w szczególnoci: Rozporzdzenie Ministra Transportu i Gospodarki Morskiej z dnia r., w sprawie warunków technicznych, jakim powinny odpowiada drogi publiczne i ich usytuowanie (Dziennik Ustaw Nr 43, poz. 430). Katalog WT2 Nawierzchnie asfaltowe na drogach publicznych Warszawa 2008r. Wytyczne projektowania ulic wydane przez GDDP w 1992 r. (w skrócie WPU-92). Katalog wzmocnie i remontów nawierzchni podatnych i pósztywnych wydany przez GDDP w 2001 r. (w skrócie KWRNPP-2001). Obowizujce normy przedmiotowego oraz wydawnictwa i publikacje techniczne z zakresu obejmujcego temat projektu.

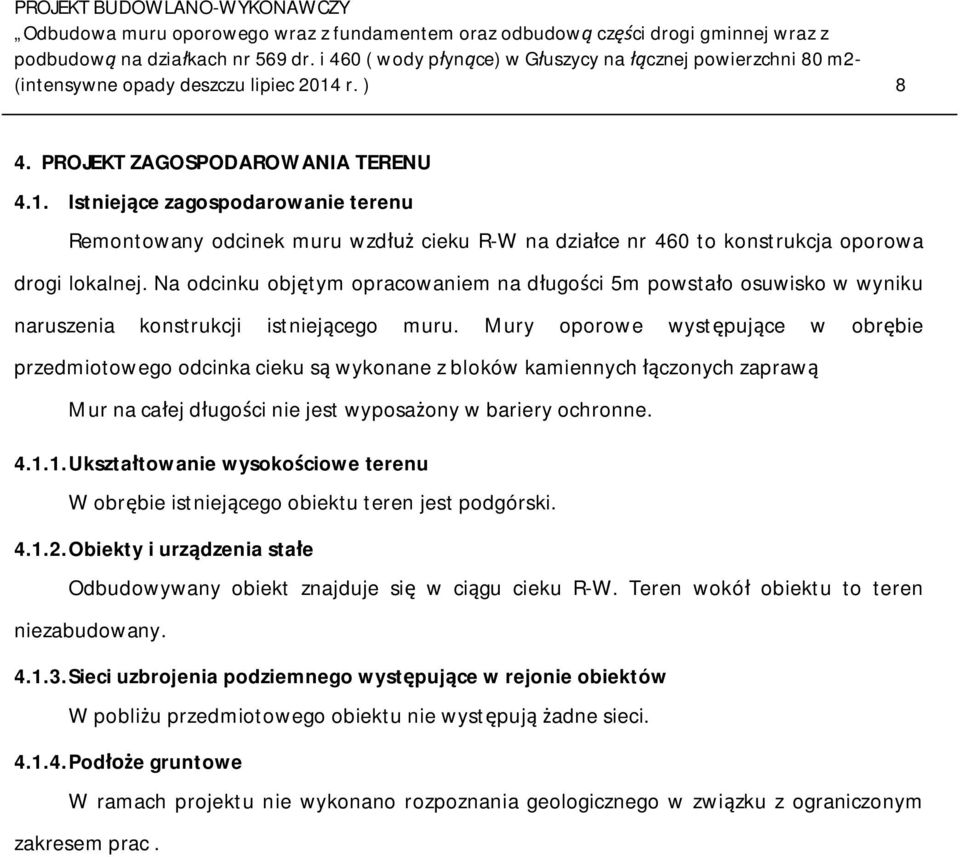

8 (intensywne opady deszczu lipiec 2014 r. ) 8 4. PROJEKT ZAGOSPODAROWANIA TERENU 4.1. Istniejce zagospodarowanie terenu Remontowany odcinek muru wzd cieku R-W na dziace nr 460 to konstrukcja oporowa drogi lokalnej. Na odcinku objtym opracowaniem na dugoci 5m powstao osuwisko w wyniku naruszenia konstrukcji istniejcego muru. Mury oporowe wystpujce w obrbie przedmiotowego odcinka cieku s wykonane z bloków kamiennych czonych zapraw Mur na caej dugoci nie jest wyposaony w bariery ochronne Uksztatowanie wysokociowe terenu W obrbie istniejcego obiektu teren jest podgórski Obiekty i urzdzenia stae Odbudowywany obiekt znajduje si w cigu cieku R-W. Teren wokó obiektu to teren niezabudowany Sieci uzbrojenia podziemnego wystpujce w rejonie obiektów W pobliu przedmiotowego obiektu nie wystpujadne sieci Pode gruntowe W ramach projektu nie wykonano rozpoznania geologicznego w zwizku z ograniczonym zakresem prac.

9 (intensywne opady deszczu lipiec 2014 r. ) Projektowane zagospodarowanie terenu Powierzchnia terenu Nie zmienia si zagospodarowania terenu wokó obiektu Ukad komunikacyjny Realizacja remontu nie zmienia funkcji i sposobu zagospodarowania istniejcego terenu Kolizje i ich rozwizanie Nie przewiduje si kolizji z elementami uzbrojenia terenu Ochrona konserwatorska Planowana inwestycja nie jest zlokalizowana w rejonie wystpowania stanowisk archeologicznych. W trakcie ewentualnych ratowniczych bada archeologicznych wszelkie odkryte przedmioty zabytkowe oraz obiekty nieruchome, nawarstwienia kulturowe podlegaj ochronie prawnej w myl przepisów ustawy z dnia 23 lipca 2003 r. o ochronie zabytków i opiece nad zabytkami Wpyw eksploatacji górniczej Teren nie znajduje si w obszarze eksploatacji górniczej Szata rolinna. Na terenie projektowanej inwestycji nie znajduj si drzewa i krzewy. Nie ingeruje si w szat rolinn Lokalizacja inwestycji Planowana inwestycja zlokalizowana bdzie w województwie dolnoskim, powiecie wabrzyskim, na terenie Gminy Guszuca.

10 (intensywne opady deszczu lipiec 2014 r. ) ZAGROENIA ODDZIAYWANIA NA RODOWISKO Omawiany rodzaj przedsiwzicia charakteryzuje si wystpowaniem oddziaywania na rodowisko przede wszystkim w fazie jego budowy. Przy zastosowaniu rozwiza technicznych opisanych w dokumentacji projektowej, w fazie eksploatacji przedsiwzicia stwierdza si brak jego ciego, wtórnego, skumulowanego oddziaywania we wszystkich komponentach rodowiska. W fazie realizacji przedsiwzicia naley si spodziewa nastpujcych uciliwoci dla rodowiska: emisja odpadów - np. kawaki tarcicy i drewna (deskowanie), prty stalowe, resztki betonu i mleczka cementowego, czy te nadmiar ziemi powstay z wykopów. Ilo powstajcych odpadów jest trudna do ustalenia zaley od wielu czynników, a przede wszystkim od starannoci realizacji przedsiwzicia. Wszystkie powstae w wyniku realizacji inwestycji odpady przewiduje si odwie na wysypisko mieci, emisja haasu powodowana prac maszyn budowlanych, emisja substancji zanieczyszczajcych do powietrza, Wymienione wyej oddziaywanie przedsiwzicia jest cile zwizane z czasem jego realizacji, czyli uciliwoci maj okrelony czas wystpowania. W czasie budowy jedynie niektóre prace budowlane powoduj emisj haasu i gazów do powietrza, dlatego te mogce pojawi si uciliwoci w fazie budowy maj charakter chwilowy i nieciy, ograniczony do okresu kilku dni dla jednego punktu obserwacji. Ponadto zasig uciliwoci powodowanych przez prace budowlane przy przedsiwziciu maj niewielki zasig (do 300 m). Brak oddziaywania staego, wtórnego, skumulowanego i transgranicznego. Faza eksploatacji charakteryzuje si minimalnym oddziaywaniem, gównie przejawiajcym si emisj haasu i spalin. Przyjte w projekcie budowlanym rozwizania techniczne maj na celu wyeliminowanie negatywnego oddziaywania na rodowisko Emisja haasu Po wykonaniu robót nie zmieni si poziom haasu w stosunku do obecnego poziomu. W trakcie realizacji przedsiwzicia gównym ródem emisji haasu jest prac maszyn napdzanych silnikami spalinowymi, takimi jak: wiertnice, przebijaki udarowe, kafary, dwigi, adowarki, sprarki itp. Drugie ródo emisji haasu to dwiki od pracy drobnego sprztu budowlanego, np. uderzenia motków podczas robót ciesielskich, praca mota wyburzeniowego podczas rozkuwania betonu, itp. Przedmiotowe przedsiwzicie budowlane ma charakter miejscowego róda haasu i moe powodowa lokalne uciliwoci.

11 (intensywne opady deszczu lipiec 2014 r. ) Zanieczyszczenie powietrza Same prace zwizane z przebudow nie wpyn znaczco ujemnie na zanieczyszczenie powietrza. Emisja substancji zanieczyszczajcych do powietrza bdzie nastpowaa w wyniku korzystania przy pracach budowlanych z mechanicznego sprztu budowlanego. Do atmosfery emitowane typowe zanieczyszczenia komunikacyjne: dwutlenek siarki, tlenki azotu, tlenek gla, wglowodory Wody powierzchniowe i podziemne Inwestycja nie ma wpywu na wody podziemne, a realizacja obiektu jedynie usprawni przepyw wody pod konstrukcj Powierzchnia terenu Nie przewiduje si adnej ingerencji w zagospodarowanie terenu, dlatego projektowana inwestycja nie bdzie miaa negatywnego wpywu na otaczajce rodowisko przyrodnicze i powierzchni terenu wiat rolinny Realizacja robót budowlanych nie ingeruje w istniejcy wiat rolinny, ani nie narusza gleby w jego okolicach Infrastruktura techniczna W czasie przebudowy przedmiotowego obiektu, ruch pieszych bdzie odbywa si alternatywn tras wyznaczon przez administratora obiektu Zabytki kultury materialnej W bezporedniej bliskoci przebudowywanego obiektu, nie stwierdzono obiektów zabytkowych. Nie wykonano równie rozpoznania archeologicznego. Planowana inwestycja dzie realizowana poza obszarem wpisanym do rejestru zabytków, na jej prowadzenie nie jest wymagane uzyskanie decyzji - pozwolenia wojewódzkiego konserwatora zabytków 5.8. ycie i zdrowie ludzi Aby unikn zagro ycia i zdrowia ludzi, w czasie budowy naley odpowiednio oznakowa i zabezpieczy wykopy i teren budowy. Wszystkie prace naley wykonywa zachowujc warunki BHP. 6. INFORMACJA DOTYCZCA PLANU BEZPIECZESTWA I OCHRONY ZDROWIA

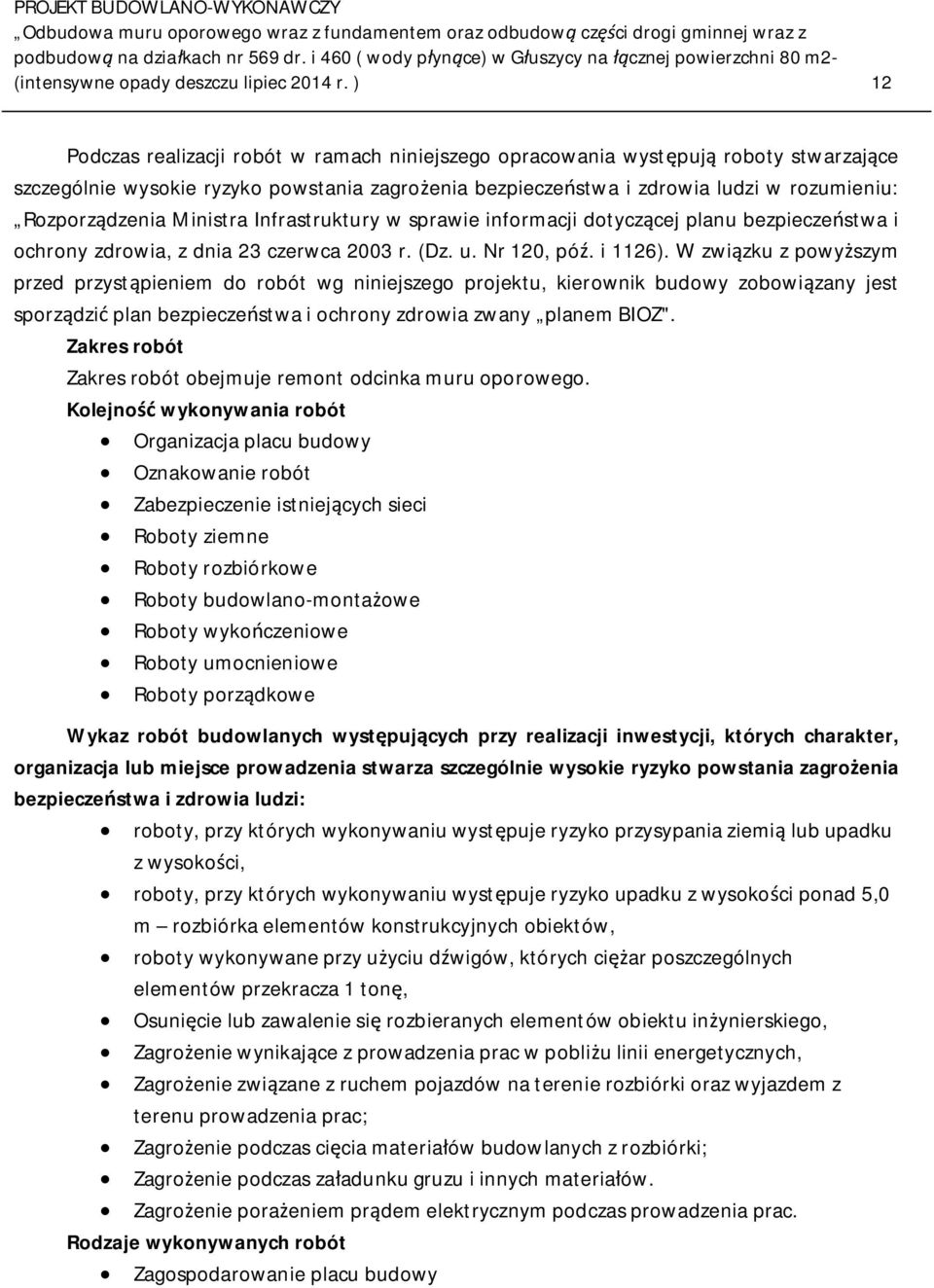

12 (intensywne opady deszczu lipiec 2014 r. ) 12 Podczas realizacji robót w ramach niniejszego opracowania wystpuj roboty stwarzajce szczególnie wysokie ryzyko powstania zagroenia bezpieczestwa i zdrowia ludzi w rozumieniu: Rozporzdzenia Ministra Infrastruktury w sprawie informacji dotyczcej planu bezpieczestwa i ochrony zdrowia, z dnia 23 czerwca 2003 r. (Dz. u. Nr 120, pó. i 1126). W zwizku z powyszym przed przystpieniem do robót wg niniejszego projektu, kierownik budowy zobowizany jest sporzdzi plan bezpieczestwa i ochrony zdrowia zwany planem BIOZ". Zakres robót Zakres robót obejmuje remont odcinka muru oporowego. Kolejno wykonywania robót Organizacja placu budowy Oznakowanie robót Zabezpieczenie istniejcych sieci Roboty ziemne Roboty rozbiórkowe Roboty budowlano-montaowe Roboty wykoczeniowe Roboty umocnieniowe Roboty porzdkowe Wykaz robót budowlanych wystpujcych przy realizacji inwestycji, których charakter, organizacja lub miejsce prowadzenia stwarza szczególnie wysokie ryzyko powstania zagroenia bezpieczestwa i zdrowia ludzi: roboty, przy których wykonywaniu wystpuje ryzyko przysypania ziemi lub upadku z wysokoci, roboty, przy których wykonywaniu wystpuje ryzyko upadku z wysokoci ponad 5,0 m rozbiórka elementów konstrukcyjnych obiektów, roboty wykonywane przy uyciu dwigów, których ciar poszczególnych elementów przekracza 1 ton, Osunicie lub zawalenie si rozbieranych elementów obiektu inynierskiego, Zagroenie wynikajce z prowadzenia prac w pobliu linii energetycznych, Zagroenie zwizane z ruchem pojazdów na terenie rozbiórki oraz wyjazdem z terenu prowadzenia prac; Zagroenie podczas cicia materiaów budowlanych z rozbiórki; Zagroenie podczas zaadunku gruzu i innych materiaów. Zagroenie poraeniem prdem elektrycznym podczas prowadzenia prac. Rodzaje wykonywanych robót Zagospodarowanie placu budowy

13 (intensywne opady deszczu lipiec 2014 r. ) 13 Roboty ziemne Roboty budowlano-montaowe (ciesielskie, zbrojarskie, betonowe i elbetowe, spawalnicze) Roboty wykoczeniowe Roboty rozbiórkowe Prowadzenie prac w pobliu linii energetycznych i w bezporednim zetkniciu z tymi liniami, Maszyny i urzdzenia techniczne uytkowane na placu budowy Instrukta pracowników przed przystpieniem do realizacji kadego rodzaju robót szczególnie niebezpiecznych kierownik budowy jest zobowizany do: Szkolenie pracowników w zakresie BHP dla danego rodzaju robót oraz zasady postpowania w przypadku wystpienia zagroenia, Zasady postpowania w przypadku wystpienia zagroenia Zasady bezporedniego nadzoru nad pracami szczególnie niebezpiecznymi przez wyznaczone w tym celu osoby Zasady stosowania przez pracowników rodków ochrony indywidualnej oraz odziey i obuwia roboczego rodki techniczne i organizacyjne zapobiegajce niebezpieczestwom wynikajcym z wykonywania robót budowlanych. Bezporedni nadzór nad bezpieczestwem i higien pracy na stanowiskach pracy sprawuj odpowiednio kierownik budowy (kierownik robót) oraz mistrz budowlany, stosownie do zakresu obowizków. Nieprzestrzeganie przepisów bhp na placu budowy prowadzi do powstania bezporednich zagro dla ycia lub zdrowia pracowników. Przyczyny organizacyjne powstania wypadków przy pracy: a) niewciwa ogólna organizacja pracy nieprawidowy podzia pracy lub rozplanowanie zada, niewciwe polecenia przeonych, brak nadzoru, brak instrukcji posugiwania si czynnikiem materialnym, tolerowanie przez nadzór odstpstw od zasad bezpieczestwa pracy, brak lub niewciwe przeszkolenie w zakresie bezpieczestwa pracy i ergonomii, dopuszczenie do pracy czowieka z przeciwwskazaniami lub bez bada lekarskich; b) niewciwa organizacja stanowiska pracy: niewciwe usytuowanie urzdze na stanowiskach pracy, nieodpowiednie przejcia i dojcia,

14 (intensywne opady deszczu lipiec 2014 r. ) 14 brak rodków ochrony indywidualnej lub niewciwy ich dobór Przyczyny techniczne powstania wypadków przy pracy: c) niewciwy stan czynnika materialnego: wady konstrukcyjne czynnika materialnego bce ródem zagroenia, niewciwa stateczno czynnika materialnego, brak lub niewciwe urzdzenia zabezpieczajce, brak rodków ochrony zbiorowej lub niewciwy ich dobór, brak lub niewciwa sygnalizacja zagro, niedostosowanie czynnika materialnego do transportu, konserwacji lub napraw; d) niewciwe wykonanie czynnika materialnego: zastosowanie materiaów zastpczych, niedotrzymanie wymaganych parametrów technicznych; e) wady materiaowe czynnika materialnego: ukryte wady materiaowe czynnika materialnego; f) niewciwa eksploatacja czynnika materialnego: nadmierna eksploatacja czynnika materialnego, niedostateczna konserwacja czynnika materialnego, niewciwe naprawy i remonty czynnika materialnego. Osoba kierujca pracownikami jest obowizana: organizowa stanowiska pracy zgodnie z przepisami i zasadami bezpieczestwa i higieny pracy, dba o sprawnorodków ochrony indywidualnej oraz ich stosowania zgodnie z przeznaczeniem, organizowa, przygotowywa i prowadzi prace, uwzgldniajc zabezpieczenie pracowników przed wypadkami przy pracy, chorobami zawodowymi i innymi chorobami zwizanymi z warunkami rodowiska pracy, dba o bezpieczny i higieniczny stan pomieszcze pracy i wyposaenia technicznego, a take o sprawnorodków ochrony zbiorowej i ich stosowania zgodnie z przeznaczeniem. Na podstawie: oceny ryzyka zawodowego wystpujcego przy wykonywaniu robót na danym stanowisku pracy wykazu prac szczególnie niebezpiecznych, okrelenia podstawowych wymaga bhp przy wykonywaniu prac szczególnie niebezpiecznych, wykazu prac wykonywanych, przez co najmniej dwie osoby, wykazu prac wymagajcych szczególnej sprawnoci psychofizycznej,

15 (intensywne opady deszczu lipiec 2014 r. ) 15 Kierownik budowy powinien podj stosowne rodki profilaktyczne majce na celu: zapewni organizacj pracy i stanowisk pracy w sposób zabezpieczajcy pracowników przed zagroeniami wypadkowymi oraz oddziaywaniem czynników szkodliwych i uciliwych, zapewni likwidacj zagro dla zdrowia i ycia pracowników gównie przez stosowanie technologii, materiaów i substancji nie powodujcych takich zagro. W razie stwierdzenia bezporedniego zagroenia dla ycia lub zdrowia pracowników osoba kierujca pracownikami obowizana jest do niezwocznego wstrzymania prac i podjcia dzia w celu usunicia tego zagroenia. Pracownicy zatrudnieni na budowie, powinni by wyposaeni w rodki ochrony indywidualnej oraz odzie i obuwie robocze, zgodnie z tabel norm przydziau rodków ochrony indywidualnej oraz odziey i obuwia roboczego opracowan przez pracodawc. rodki ochrony indywidualnej w zakresie ochrony zdrowia i bezpieczestwa uytkowników tych rodków powinny zapewnia wystarczaj ochron przed wystpujcymi zagroeniami (np. upadek z wysokoci, uszkodzenie gowy, twarzy, wzroku, suchu). Kierownik budowy obowizany jest informowa pracowników o sposobach posugiwania si tymi rodkami. Podstawa prawna opracowania: ustawa z dnia 26 czerwca 1974 r. Kodeks pracy (t. jedn. Dz.U. z 1998 r. Nr 21 poz.94 z pón.zm.) art.21 a ustawy z dnia 7 lipca 1994 r. Prawo budowlane (Dz.U. z 2000 r. Nr 106 poz.1126 z pón.zm.) ustawa z dnia 21 grudnia 2000 r. o dozorze technicznym (Dz.U.Nr 122 poz.1321 z pó.zm.) rozporzdzenie Ministra Infrastruktury z dnia 27 sierpnia 2002 r. w sprawie szczegóowego zakresu i formy planu bezpieczestwa i ochrony zdrowia oraz szczegóowego zakresu rodzajów robót budowlanych, stwarzajcych zagroenia bezpieczestwa i zdrowia ludzi (Dz.U. Nr 151 poz.1256) rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie szczególnych zasad szkolenia w dziedzinie bezpieczestwa i higieny pracy (Dz.U.Nr62 poz. 285) rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac wymagajcych szczególnej sprawnoci psychofizycznej (Dz.U.Nr 62 poz. 287) rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 28 maja 1996 r. w sprawie rodzajów prac, które powinny by wykonywane przez co najmniej dwie osoby (Dz.U.Nr 62 poz. 288) rozporzdzenie Rady Ministrów z dnia 28 maja 1996 r. w sprawie profilaktycznych posików i napojów (Dz.U.Nr 60 poz. 278) rozporzdzenie Ministra Pracy i Polityki Socjalnej z dnia 26 wrzenia 1997 r. w sprawie ogólnych przepisów bezpieczestwa i higieny pracy (Dz.U.Nr 129 poz. 844 z pó.zm.)

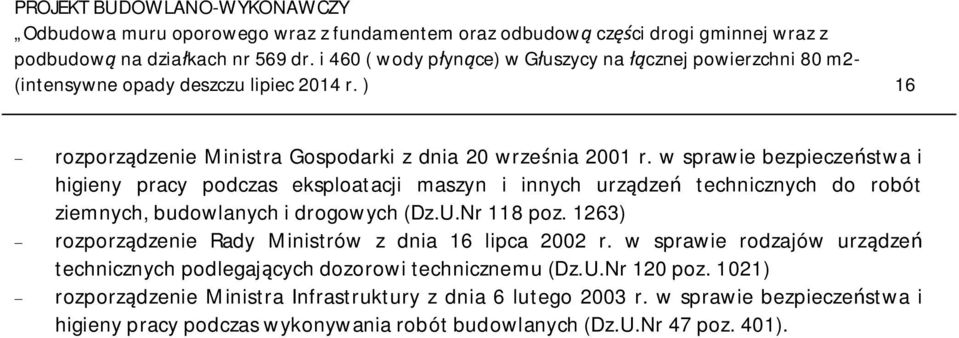

16 (intensywne opady deszczu lipiec 2014 r. ) 16 rozporzdzenie Ministra Gospodarki z dnia 20 wrzenia 2001 r. w sprawie bezpieczestwa i higieny pracy podczas eksploatacji maszyn i innych urzdze technicznych do robót ziemnych, budowlanych i drogowych (Dz.U.Nr 118 poz. 1263) rozporzdzenie Rady Ministrów z dnia 16 lipca 2002 r. w sprawie rodzajów urzdze technicznych podlegajcych dozorowi technicznemu (Dz.U.Nr 120 poz. 1021) rozporzdzenie Ministra Infrastruktury z dnia 6 lutego 2003 r. w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych (Dz.U.Nr 47 poz. 401).

17 (intensywne opady deszczu lipiec 2014 r. ) PROJEKT WYKONAWCZY 7.1. Stan istniejcy Remontowany odcinek muru wzd cieku R-W na dziace nr 460 to konstrukcja oporowa drogi lokalnej. Na odcinku objtym opracowaniem na dugoci 20m powstao osuwisko w wyniku naruszenia konstrukcji istniejcego muru. Mury oporowe wystpujce w obrbie przedmiotowego odcinka cieku s wykonane z bloków kamiennych czonych zapraw Mur na caej dugoci nie jest wyposaony w bariery ochronne Stan projektowany Zakres prac obejmuje: o Wykonanie wykopów pod fundament poniej gbokoci przemarzania o Zabezpieczenie wykopów i skarp w czasie prac o Odwodnienie wykopów o Wykonanie fundamentu betonowego o gruboci min. 0,80 cm szer. 2,2 m o Budow murów kamiennych granitowych na zaprawie cementowej podstawa szer.1,2m góra 0,54 m o Wykonanie drenau podnego za murem fi 200 w warstwie filtrujcej o Wykonanie rurek drenarskich poprzecznych co 60 cm fi 50 mm o Zasypanie strefy za murem pospóka Id 0,97 o Odtworzenie nawierzchni jezdni o Porzdkowanie terenu humusowanie o Transport i dostarczenie niezbdnych materiaów Rozbiórka istniejcych elementów obiektu Zabezpieczenie koryta cieku Przed rozpoczciem robót rozbiórkowych konieczne jest zabezpieczenie koryta rzeki przed zanieczyszczeniem gruzem rozbiórkowym. W tym celu naley wykona pomost na przykad

18 (intensywne opady deszczu lipiec 2014 r. ) 18 z elementów drewnianych. Pomost powinien zabezpiecza koryto rzeki 2,0 m powyej i 2,0 m poniej obrysu mostu Zakres rozbiórki Elementy kamienne nadajce si do ponownego wbudowania, takie jak na przykad kostka brukowa naley przekaza Inwestorowi, który wskae miejsce ich skadowania. Pozostae materiay pozyskane z rozbiórki stanowi wasno Wykonawcy. Wykonawca jest odpowiedzialny za ich utylizacj lub zapewnienie miejsc skadowania. Uszkodzone lub nie nadajce si do ponownego wbudowania elementy stalowe z rozbiórki naley odwie na zom Uwagi do technologii robót rozbiórkowych roboty rozbiórkowe winny by prowadzone pod nadzorem technicznym, a poprawno ich wykonania odnotowana w dzienniku budowy; roboty rozbiórkowe jako szczególnie niebezpieczne naley prowadzi z zachowaniem szczególnych zasad bezpieczestwa, naley zabezpieczy jezdni o oraz ciek przed zanieczyszczeniem przy robotach rozbiórkowych Organizacja ruchu na czas rozbiórki Podczas prac rozbiórkowych obiekt zostanie wyczony z ruchu Technologiczne przeprowadzenie wody Przed przystpieniem do rozbiórki obiektu naley wykona technologiczne przeprowadzenie wody z koryta cieku, w którym odbywaj si roboty. Polega ono bdzie na wykonaniu grodzy ziemnej 10m przed obiektem od strony GW w celu spitrzenia wody w korycie. Nastpnie naley zainstalowa na stojakach wzd istniejcego koryta dwie rur 1000 ugoci 15 m, przez które przeprowadzona bdzie woda. Rur naley montowa w sposób umoliwiajcy przesuwanie jej w trakcie wykonywania robót. Naley przewidzie przepompowywanie wody z odcinka wykonywanych prac pompami wysokowydajnymi.

19 (intensywne opady deszczu lipiec 2014 r. ) Podstawowe informacje o sposobie wznoszenia obiektu Teren budowy zostanie ogrodzony i niedostpny dla osób bezporednio niezatrudnionych przy robotach budowlanych. W celu zabezpieczenia ludzi pracujcych przy budowie naley wykona pomosty robocze z barier zabezpieczaj. Harmonogram, kolejno realizacji poszczególnych robót i szczegóowa technologia wykonywania wszystkich robót w ramach inwestycji zostanie opracowana przez Wykonawc. Podczas wykonywania robót zwizanych z budow naley mie na uwadze ochron rodowiska i zapewni w Projekcie Technologii i Organizacji Robót jak najmniejszy wpyw inwestycji na rodowisko. IBDiM. Wszystkie zastosowane materiay powinny posiada Aprobat Techniczn wydan przez Roboty budowlane naley prowadzi zgodnie z ogólnymi przepisami BHP oraz z przepisami obowizujcymi przy wykonywaniu robót budowlano-montaowych. Prace naley prowadzi zgodnie z: Rozporzdzeniem Ministra Infrastruktury z dnia 6 lutego 2003r. w sprawie bezpieczestwa i higieny pracy podczas wykonywania robót budowlanych (DZ.U.2003r Nr 47, poz.401); Rozporzdzeniem Ministra Gospodarki z 20 wrzenia 2001r. w sprawie bezpieczestwa i higieny pracy podczas eksploatacji maszyn i innych urzdze technicznych do robót ziemnych, budowlanych i drogowych (DZ.U.2001r Nr 118, poz.1263); Rozporzdzenie Ministrów Komunikacji oraz Administracji, Gospodarki Terenowej i Ochrony rodowiska z dnia 10 lutego 1977r. w sprawie bezpieczestwa i higieny pracy przy wykonywaniu robót drogowych i mostowych (DZ.U.1977r Nr 7, poz.30) Docelowa organizacja ruchu Organizacja ruchu oraz oznakowanie pionowe i poziome bdzie odtworzone.

20 (intensywne opady deszczu lipiec 2014 r. ) RYSUNKI PROJEKTU BUDOWLANO-WYKONAWCZEGO Rys. 1 Rys. 2 Rys. 3 Orientacja Projekt zagospodarowania terenu Rysunek zestawczy

21 (intensywne opady deszczu lipiec 2014 r. ) ZACZNIKI DOKUMENTY FORMALNO-PRAWNE I UZGODNIENIA 9.1. Uprawnienia budowlane, przynalenoci do Izby Inynierów Budownictwa, Maciej Kopel, Maciej Boberski
