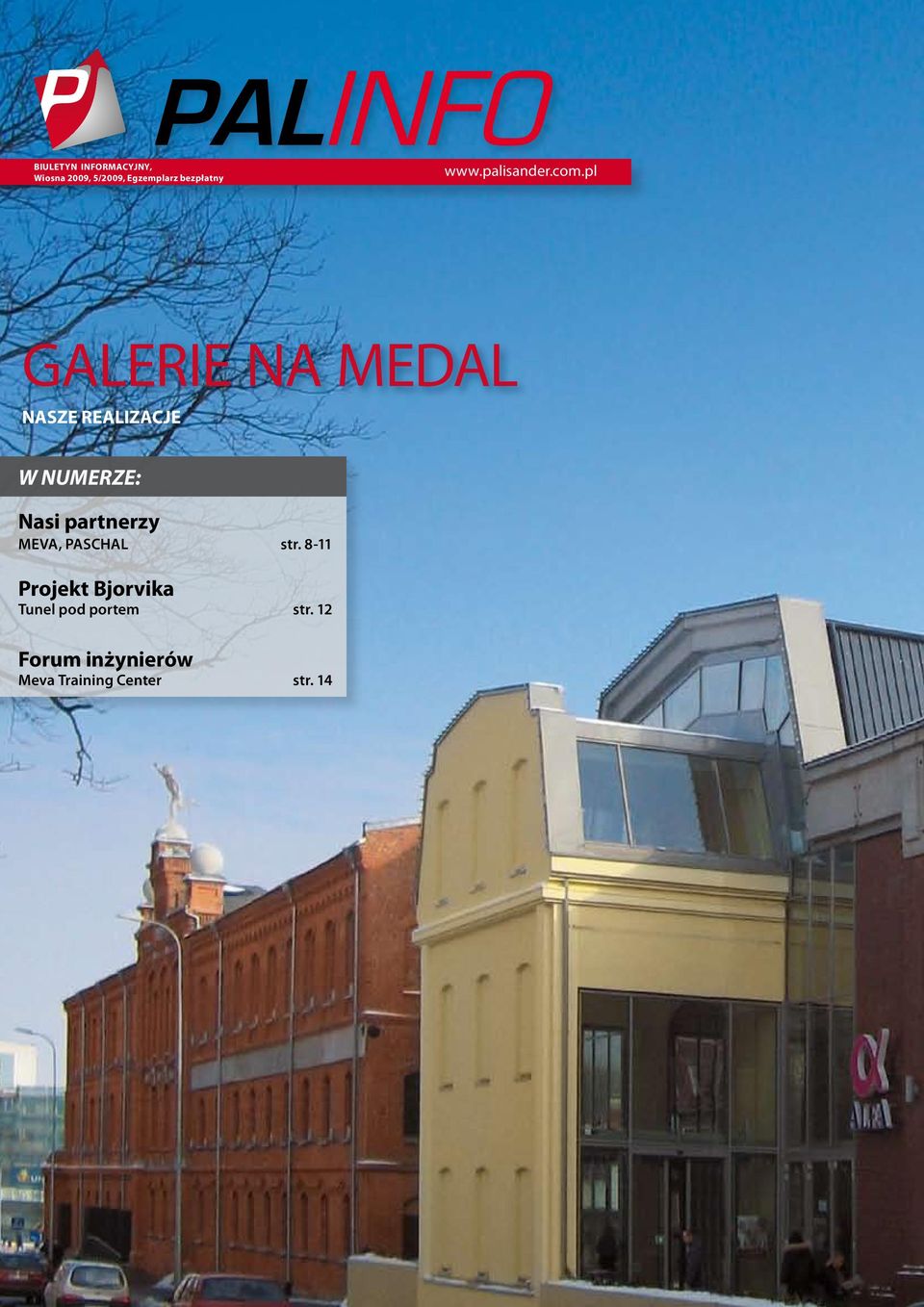

1 BIULETYN INFORMACYJNY, Wiosna 2009, 5/2009, Egzemplarz bezpłatny GALERIE NA MEDAL NASZE REALIZACJE W NUMERZE: Nasi partnerzy MEVA, PASCHAL str Projekt Bjorvika Tunel pod portem str. 12 Forum inżynierów Meva Training Center str. 14

2 Proszkownia mleka i serwatki, Suwałki W numerze: 3 Zwinni jak gazela 4-7 Nasze realizacje: Galerie handlowe 8 Nasi partnerzy: Gerhard Dingler 9 Technika: MEVA 10 Nasi partnerzy: Barbara Vetter 11 Technika: PASCHAL 12 Projekt Bjorvika 13 Park energetyczny Bürstadt 15 Tama Trzech Przełomów Szanowni Państwo, Minął rok od ukazania się pierwszego numeru PALINFO. Dziękujemy za wszystkie opinie i sugestie, dzięki którym nasz biuletyn może się rozwijać i dostarczać nie tylko informacji technicznych, ale też być ciekawą lekturą do porannej kawy. Wiodącym tematem tego numeru są realizowane przy naszym udziale galerie handlowe - wśród nich nagradzana Galeria ALFA. Polecam lekturę artykułu o skomplikowanej budowie tunelu w Norwegii oraz rozmowy z naszymi partnerami handlowymi, którzy podsumowują dotychczasową współpracę. Ewa Jemieljańczuk Redaktor Naczelna Bezpłatny kwartalnik Palisander Sp. z o.o. Nr 5 01/2009, nakład 2500 egzemplarzy palinfo@palisander.com.pl Zespół redakcyjny: Ewa Jemieljańczuk Barbara Dawdo Wojciech Antczak Tłumaczenia: Maria Supronik PALISANDER Sp. z o.o Białystok, ul. Elewatorska 13/19 tel. (85) , fax (85)

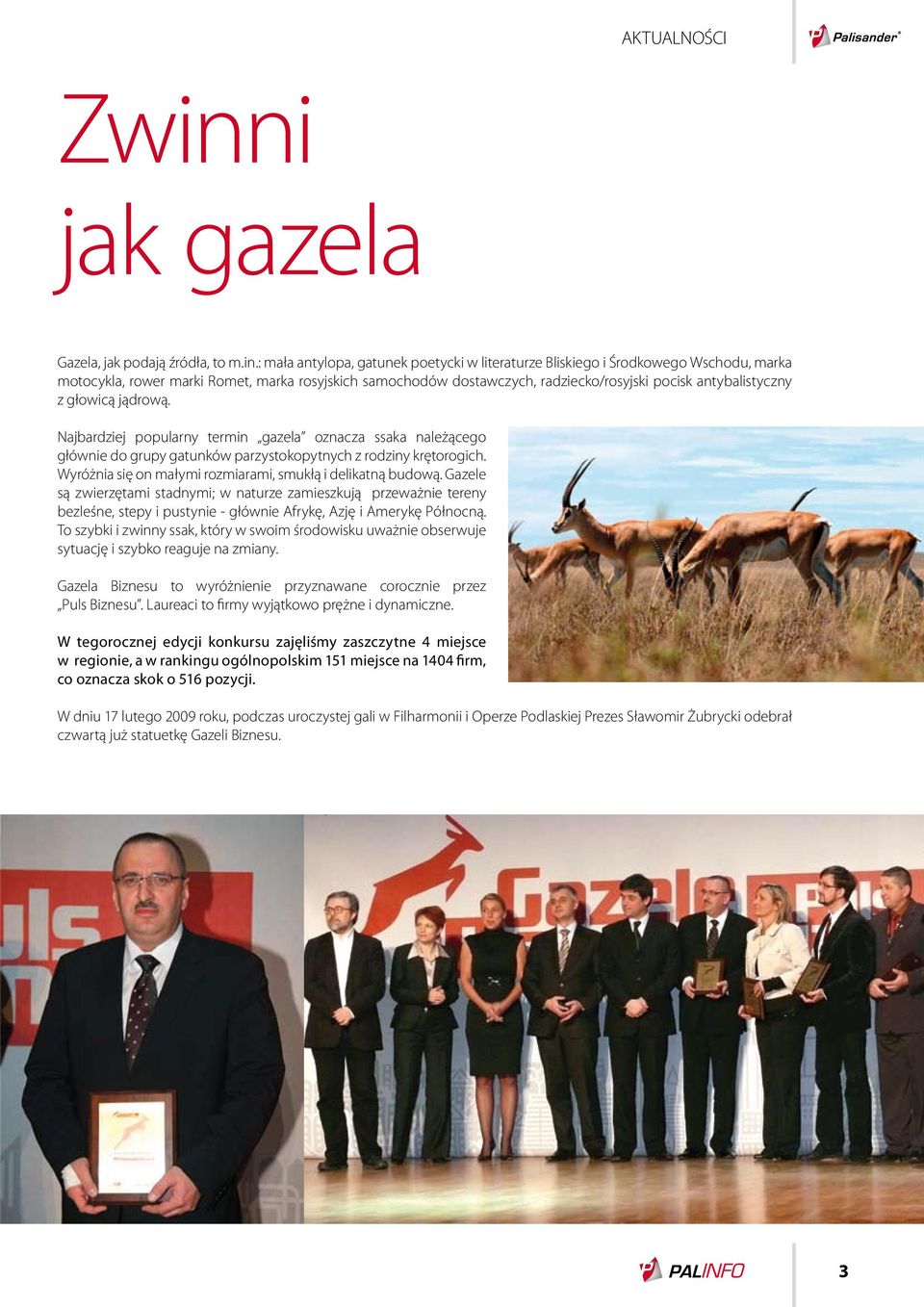

3 AKTUALNOŚCI Zwinni jak gazela Gazela, jak podają źródła, to m.in.: mała antylopa, gatunek poetycki w literaturze Bliskiego i Środkowego Wschodu, marka motocykla, rower marki Romet, marka rosyjskich samochodów dostawczych, radziecko/rosyjski pocisk antybalistyczny z głowicą jądrową. Najbardziej popularny termin gazela oznacza ssaka należącego głównie do grupy gatunków parzystokopytnych z rodziny krętorogich. Wyróżnia się on małymi rozmiarami, smukłą i delikatną budową. Gazele są zwierzętami stadnymi; w naturze zamieszkują przeważnie tereny bezleśne, stepy i pustynie - głównie Afrykę, Azję i Amerykę Północną. To szybki i zwinny ssak, który w swoim środowisku uważnie obserwuje sytuację i szybko reaguje na zmiany. Gazela Biznesu to wyróżnienie przyznawane corocznie przez Puls Biznesu. Laureaci to firmy wyjątkowo prężne i dynamiczne. W tegorocznej edycji konkursu zajęliśmy zaszczytne 4 miejsce w regionie, a w rankingu ogólnopolskim 151 miejsce na 1404 firm, co oznacza skok o 516 pozycji. W dniu 17 lutego 2009 roku, podczas uroczystej gali w Filharmonii i Operze Podlaskiej Prezes Sławomir Żubrycki odebrał czwartą już statuetkę Gazeli Biznesu.

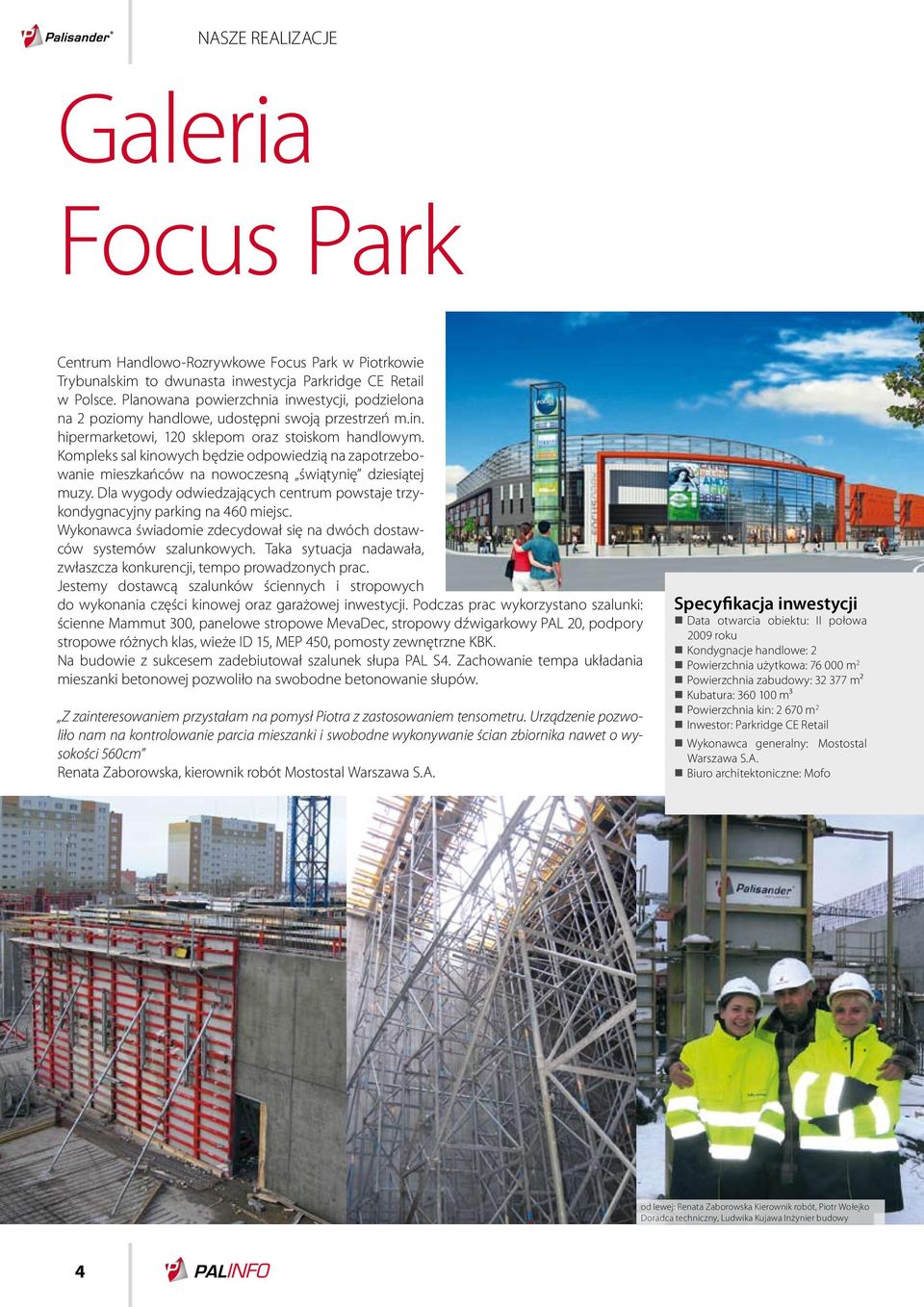

4 NASZE REALIZACJE My o nas Galeria Focus Park Centrum Handlowo-Rozrywkowe Focus Park w Piotrkowie Trybunalskim to dwunasta inwestycja Parkridge CE Retail w Polsce. Planowana powierzchnia inwestycji, podzielona na 2 poziomy handlowe, udostępni swoją przestrzeń m.in. hipermarketowi, 120 sklepom oraz stoiskom handlowym. Kompleks sal kinowych będzie odpowiedzią na zapotrzebowanie mieszkańców na nowoczesną świątynię dziesiątej muzy. Dla wygody odwiedzających centrum powstaje trzykondygnacyjny parking na 460 miejsc. Wykonawca świadomie zdecydował się na dwóch dostawców systemów szalunkowych. Taka sytuacja nadawała, zwłaszcza konkurencji, tempo prowadzonych prac. Jestemy dostawcą szalunków ściennych i stropowych do wykonania części kinowej oraz garażowej inwestycji. Podczas prac wykorzystano szalunki: ścienne Mammut 300, panelowe stropowe MevaDec, stropowy dźwigarkowy PAL 20, podpory stropowe różnych klas, wieże ID 15, MEP 450, pomosty zewnętrzne KBK. Na budowie z sukcesem zadebiutował szalunek słupa PAL S4. Zachowanie tempa układania mieszanki betonowej pozwoliło na swobodne betonowanie słupów. Z zainteresowaniem przystałam na pomysł Piotra z zastosowaniem tensometru. Urządzenie pozwoliło nam na kontrolowanie parcia mieszanki i swobodne wykonywanie ścian zbiornika nawet o wysokości 560cm Renata Zaborowska, kierownik robót Mostostal Warszawa S.A. Specyfikacja inwestycji Data otwarcia obiektu: II połowa 2009 roku Kondygnacje handlowe: 2 Powierzchnia użytkowa: m 2 Powierzchnia zabudowy: m² Kubatura: m³ Powierzchnia kin: m 2 Inwestor: Parkridge CE Retail Wykonawca generalny: Mostostal Warszawa S.A. Biuro architektoniczne: Mofo od lewej: Renata Zaborowska Kierownik robót, Piotr Wołejko Doradca techniczny, Ludwika Kujawa Inżynier budowy

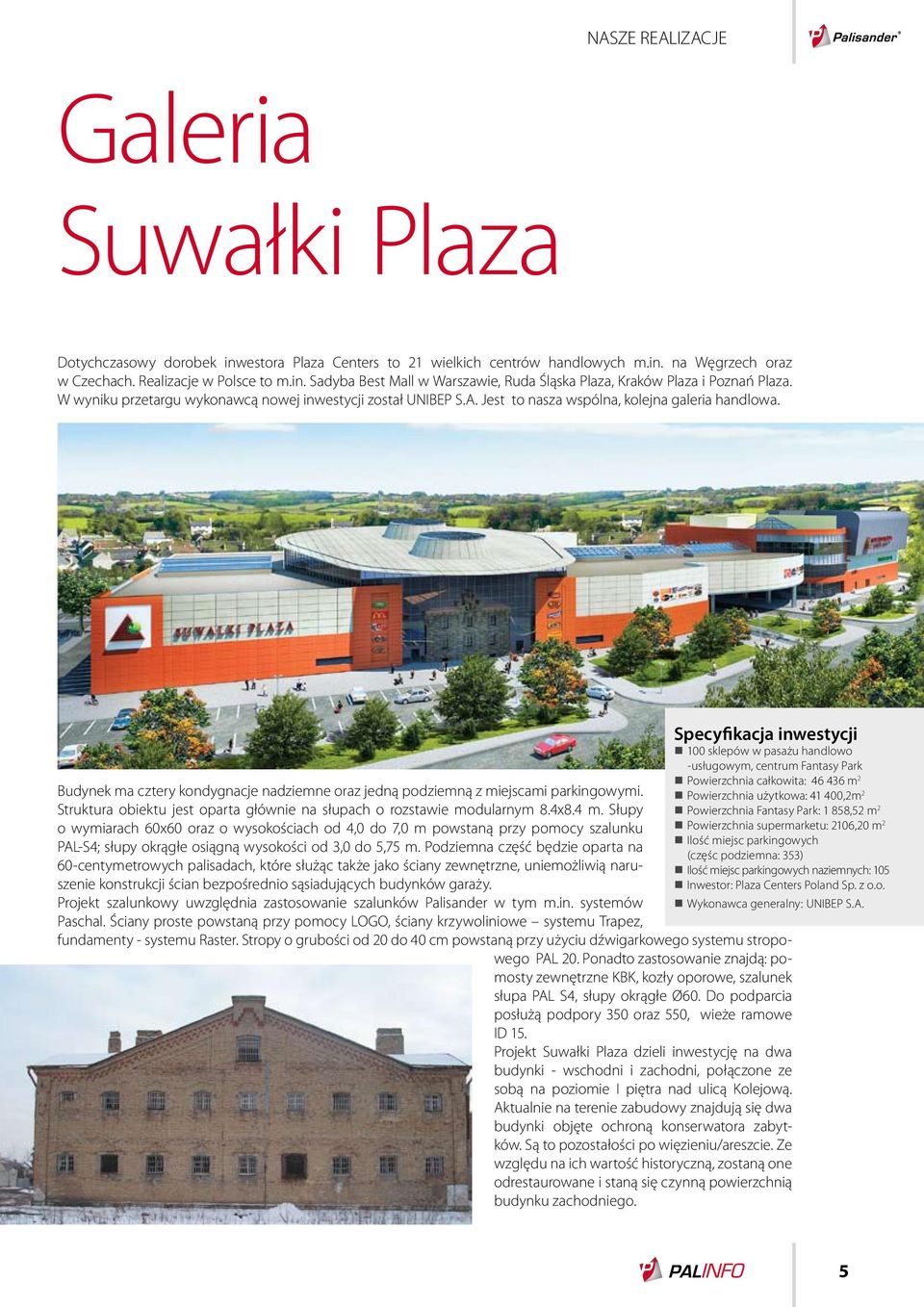

5 NASZE REALIZACJE Galeria Suwałki Plaza Dotychczasowy dorobek inwestora Plaza Centers to 21 wielkich centrów handlowych m.in. na Węgrzech oraz w Czechach. Realizacje w Polsce to m.in. Sadyba Best Mall w Warszawie, Ruda Śląska Plaza, Kraków Plaza i Poznań Plaza. W wyniku przetargu wykonawcą nowej inwestycji został UNIBEP S.A. Jest to nasza wspólna, kolejna galeria handlowa. Budynek ma cztery kondygnacje nadziemne oraz jedną podziemną z miejscami parkingowymi. Struktura obiektu jest oparta głównie na słupach o rozstawie modularnym 8.4x8.4 m. Słupy o wymiarach 60x60 oraz o wysokościach od 4,0 do 7,0 m powstaną przy pomocy szalunku PAL-S4; słupy okrągłe osiągną wysokości od 3,0 do 5,75 m. Podziemna część będzie oparta na 60-centymetrowych palisadach, które służąc także jako ściany zewnętrzne, uniemożliwią naruszenie konstrukcji ścian bezpośrednio sąsiadujących budynków garaży. Projekt szalunkowy uwzględnia zastosowanie szalunków Palisander w tym m.in. systemów Paschal. Ściany proste powstaną przy pomocy LOGO, ściany krzywoliniowe systemu Trapez, Specyfikacja inwestycji 100 sklepów w pasażu handlowo -usługowym, centrum Fantasy Park Powierzchnia całkowita: m 2 Powierzchnia użytkowa: ,2m 2 Powierzchnia Fantasy Park: 1 858,52 m 2 Powierzchnia supermarketu: 2106,20 m 2 Ilość miejsc parkingowych (częśc podziemna: 353) Ilość miejsc parkingowych naziemnych: 105 Inwestor: Plaza Centers Poland Sp. z o.o. Wykonawca generalny: UNIBEP S.A. fundamenty - systemu Raster. Stropy o grubości od 20 do 40 cm powstaną przy użyciu dźwigarkowego systemu stropowego PAL 20. Ponadto zastosowanie znajdą: pomosty zewnętrzne KBK, kozły oporowe, szalunek słupa PAL S4, słupy okrągłe Ø60. Do podparcia posłużą podpory 350 oraz 550, wieże ramowe ID 15. Projekt Suwałki Plaza dzieli inwestycję na dwa budynki - wschodni i zachodni, połączone ze sobą na poziomie I piętra nad ulicą Kolejową. Aktualnie na terenie zabudowy znajdują się dwa budynki objęte ochroną konserwatora zabytków. Są to pozostałości po więzieniu/areszcie. Ze względu na ich wartość historyczną, zostaną one odrestaurowane i staną się czynną powierzchnią budynku zachodniego. 5

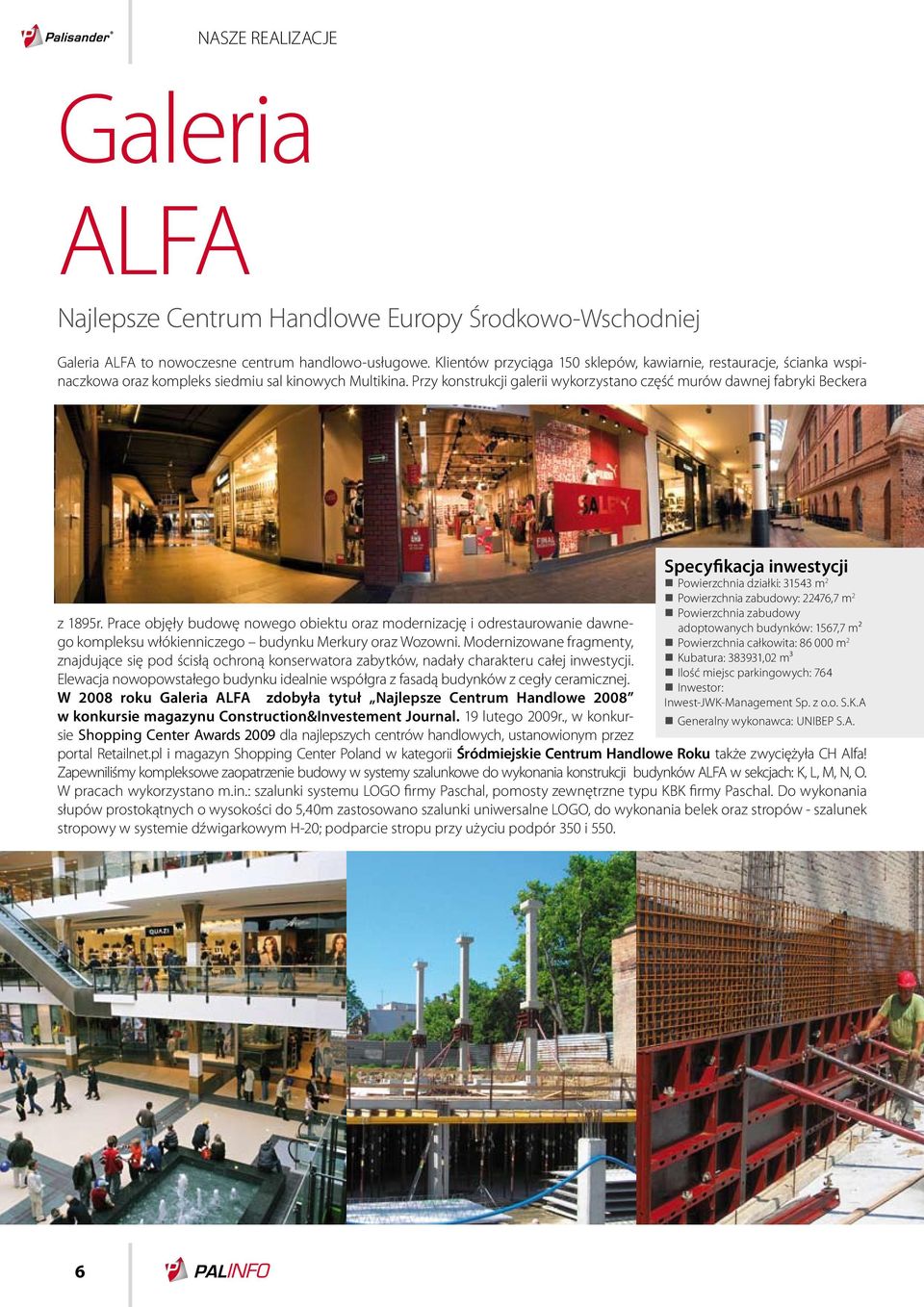

6 NASZE REALIZACJE O tym mówi świat Galeria ALFA Najlepsze Centrum Handlowe Europy Środkowo-Wschodniej Galeria ALFA to nowoczesne centrum handlowo-usługowe. Klientów przyciąga 150 sklepów, kawiarnie, restauracje, ścianka wspinaczkowa oraz kompleks siedmiu sal kinowych Multikina. Przy konstrukcji galerii wykorzystano część murów dawnej fabryki Beckera z 1895r. Prace objęły budowę nowego obiektu oraz modernizację i odrestaurowanie dawnego kompleksu włókienniczego budynku Merkury oraz Wozowni. Modernizowane fragmenty, znajdujące się pod ścisłą ochroną konserwatora zabytków, nadały charakteru całej inwestycji. Elewacja nowopowstałego budynku idealnie współgra z fasadą budynków z cegły ceramicznej. W 2008 roku Galeria ALFA zdobyła tytuł Najlepsze Centrum Handlowe 2008 w konkursie magazynu Construction&Investement Journal. 19 lutego 2009r., w konkursie Shopping Center Awards 2009 dla najlepszych centrów handlowych, ustanowionym przez Specyfikacja inwestycji Powierzchnia działki: m 2 Powierzchnia zabudowy: 22476,7 m 2 Powierzchnia zabudowy adoptowanych budynków: 1567,7 m² Powierzchnia całkowita: m 2 Kubatura: ,02 m³ Ilość miejsc parkingowych: 764 Inwestor: Inwest-JWK-Management Sp. z o.o. S.K.A Generalny wykonawca: UNIBEP S.A. portal Retailnet.pl i magazyn Shopping Center Poland w kategorii Śródmiejskie Centrum Handlowe Roku także zwyciężyła CH Alfa! Zapewniliśmy kompleksowe zaopatrzenie budowy w systemy szalunkowe do wykonania konstrukcji budynków ALFA w sekcjach: K, L, M, N, O. W pracach wykorzystano m.in.: szalunki systemu LOGO firmy Paschal, pomosty zewnętrzne typu KBK firmy Paschal. Do wykonania słupów prostokątnych o wysokości do 5,40m zastosowano szalunki uniwersalne LOGO, do wykonania belek oraz stropów - szalunek stropowy w systemie dźwigarkowym H-20; podparcie stropu przy użyciu podpór 350 i 550.

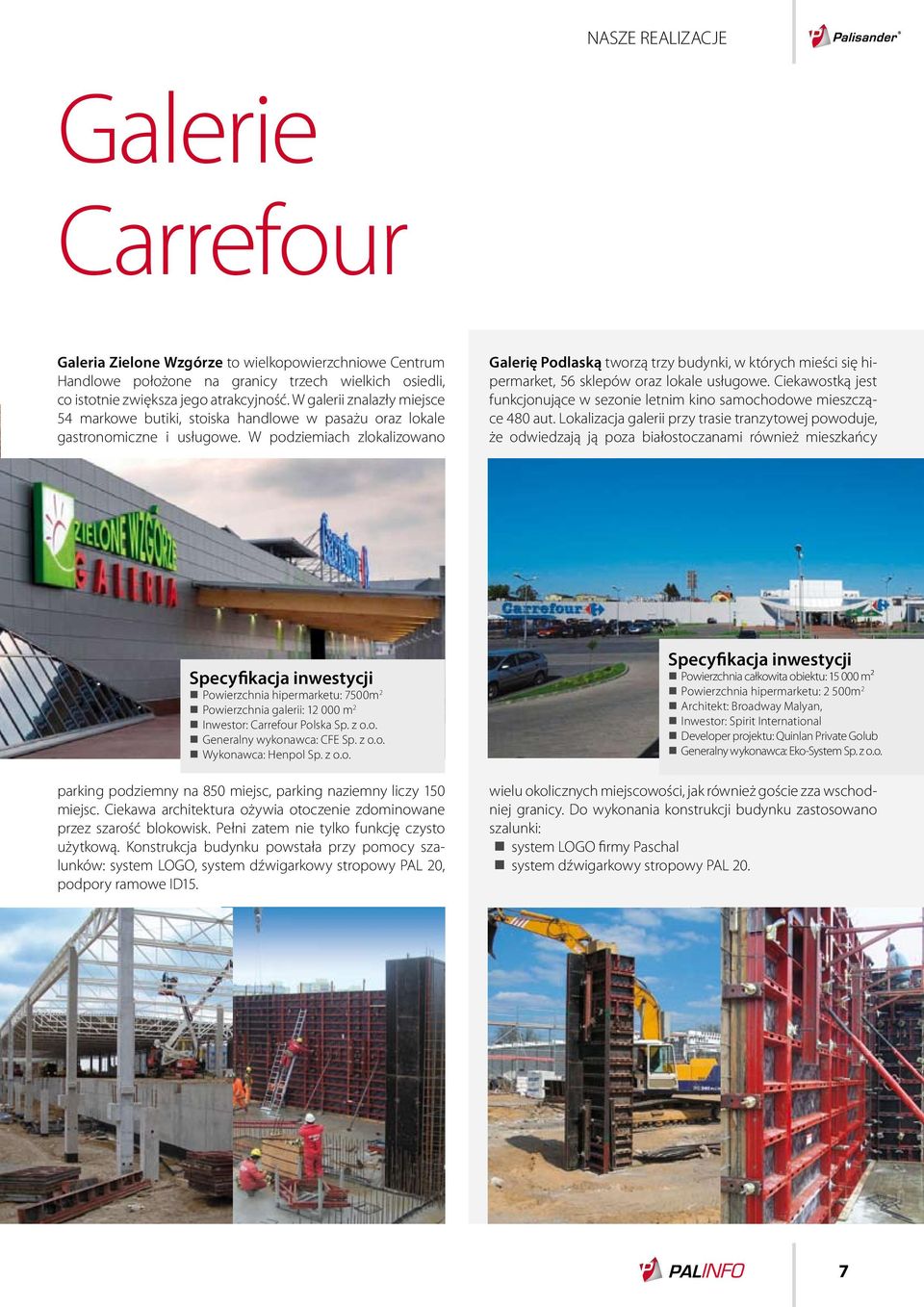

7 NASZE REALIZACJE Galerie Carrefour Galeria Zielone Wzgórze to wielkopowierzchniowe Centrum Handlowe położone na granicy trzech wielkich osiedli, co istotnie zwiększa jego atrakcyjność. W galerii znalazły miejsce 54 markowe butiki, stoiska handlowe w pasażu oraz lokale gastronomiczne i usługowe. W podziemiach zlokalizowano Galerię Podlaską tworzą trzy budynki, w których mieści się hipermarket, 56 sklepów oraz lokale usługowe. Ciekawostką jest funkcjonujące w sezonie letnim kino samochodowe mieszczące 480 aut. Lokalizacja galerii przy trasie tranzytowej powoduje, że odwiedzają ją poza białostoczanami również mieszkańcy Specyfikacja inwestycji Powierzchnia hipermarketu: 7500m 2 Powierzchnia galerii: m 2 Inwestor: Carrefour Polska Sp. z o.o. Generalny wykonawca: CFE Sp. z o.o. Wykonawca: Henpol Sp. z o.o. parking podziemny na 850 miejsc, parking naziemny liczy 150 miejsc. Ciekawa architektura ożywia otoczenie zdominowane przez szarość blokowisk. Pełni zatem nie tylko funkcję czysto użytkową. Konstrukcja budynku powstała przy pomocy szalunków: system LOGO, system dźwigarkowy stropowy PAL 20, podpory ramowe ID15. wielu okolicznych miejscowości, jak również goście zza wschodniej granicy. Do wykonania konstrukcji budynku zastosowano szalunki: system LOGO firmy Paschal system dźwigarkowy stropowy PAL 20. Specyfikacja inwestycji Powierzchnia całkowita obiektu: m² Powierzchnia hipermarketu: 2 500m 2 Architekt: Broadway Malyan, Inwestor: Spirit International Developer projektu: Quinlan Private Golub Generalny wykonawca: Eko-System Sp. z o.o.

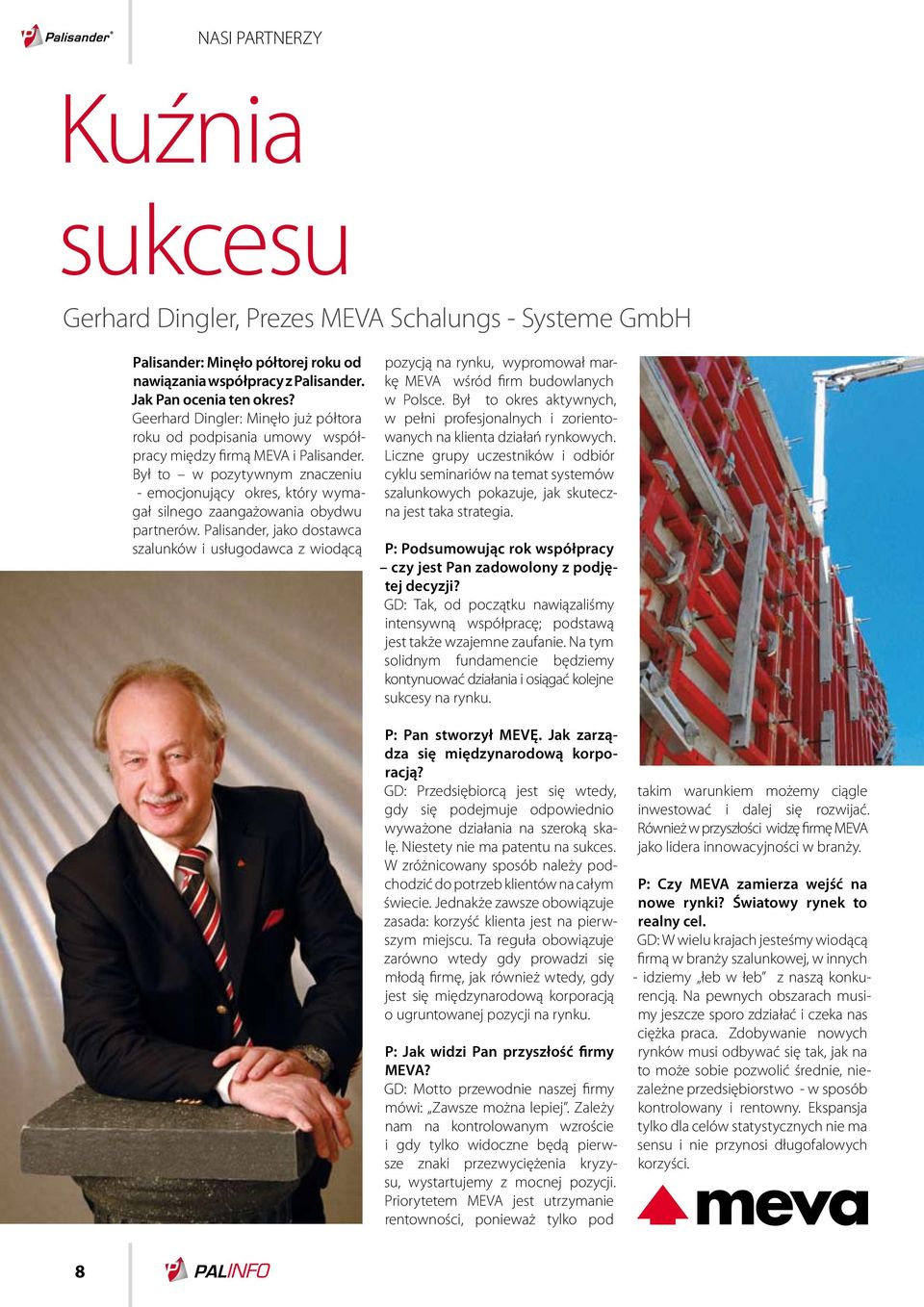

8 NASI PARTNERZY Produkt i technika Kuźnia sukcesu Gerhard Dingler, Prezes MEVA Schalungs - Systeme GmbH Palisander: Minęło półtorej roku od nawiązania współpracy z Palisander. Jak Pan ocenia ten okres? Geerhard Dingler: Minęło już półtora roku od podpisania umowy współpracy między firmą MEVA i Palisander. Był to w pozytywnym znaczeniu - emocjonujący okres, który wymagał silnego zaangażowania obydwu partnerów. Palisander, jako dostawca szalunków i usługodawca z wiodącą pozycją na rynku, wypromował markę MEVA wśród firm budowlanych w Polsce. Był to okres aktywnych, w pełni profesjonalnych i zorientowanych na klienta działań rynkowych. Liczne grupy uczestników i odbiór cyklu seminariów na temat systemów szalunkowych pokazuje, jak skuteczna jest taka strategia. P: Podsumowując rok współpracy czy jest Pan zadowolony z podjętej decyzji? GD: Tak, od początku nawiązaliśmy intensywną współpracę; podstawą jest także wzajemne zaufanie. Na tym solidnym fundamencie będziemy kontynuować działania i osiągać kolejne sukcesy na rynku. P: Pan stworzył MEVĘ. Jak zarządza się międzynarodową korporacją? GD: Przedsiębiorcą jest się wtedy, gdy się podejmuje odpowiednio wyważone działania na szeroką skalę. Niestety nie ma patentu na sukces. W zróżnicowany sposób należy podchodzić do potrzeb klientów na całym świecie. Jednakże zawsze obowiązuje zasada: korzyść klienta jest na pierwszym miejscu. Ta reguła obowiązuje zarówno wtedy gdy prowadzi się młodą firmę, jak również wtedy, gdy jest się międzynarodową korporacją o ugruntowanej pozycji na rynku. P: Jak widzi Pan przyszłość firmy MEVA? GD: Motto przewodnie naszej firmy mówi: Zawsze można lepiej. Zależy nam na kontrolowanym wzroście i gdy tylko widoczne będą pierwsze znaki przezwyciężenia kryzysu, wystartujemy z mocnej pozycji. Priorytetem MEVA jest utrzymanie rentowności, ponieważ tylko pod takim warunkiem możemy ciągle inwestować i dalej się rozwijać. Również w przyszłości widzę firmę MEVA jako lidera innowacyjności w branży. P: Czy MEVA zamierza wejść na nowe rynki? Światowy rynek to realny cel. GD: W wielu krajach jesteśmy wiodącą firmą w branży szalunkowej, w innych - idziemy łeb w łeb z naszą konkurencją. Na pewnych obszarach musimy jeszcze sporo zdziałać i czeka nas ciężka praca. Zdobywanie nowych rynków musi odbywać się tak, jak na to może sobie pozwolić średnie, niezależne przedsiębiorstwo - w sposób kontrolowany i rentowny. Ekspansja tylko dla celów statystycznych nie ma sensu i nie przynosi długofalowych korzyści.

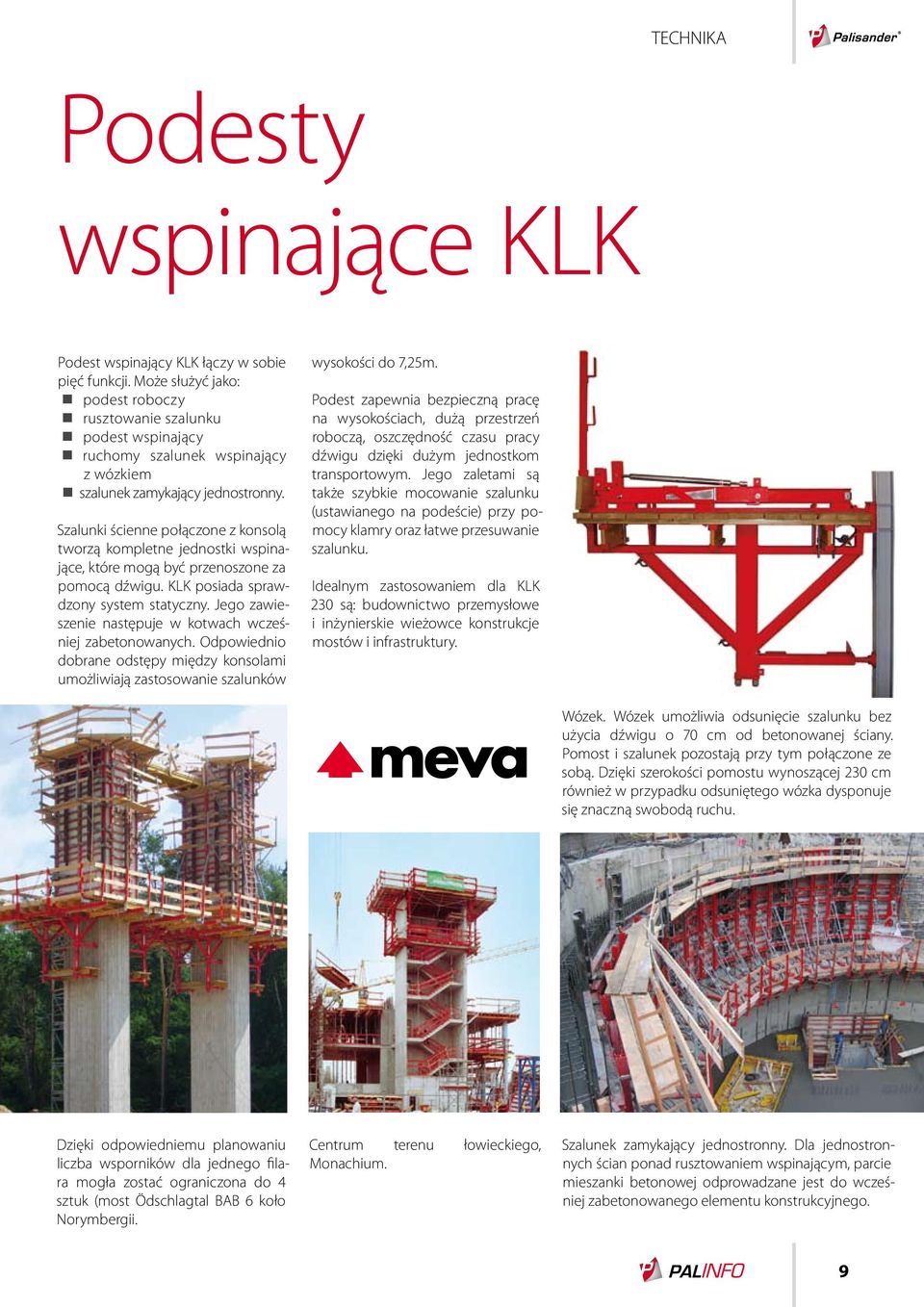

9 TECHNIKA Podesty wspinające KLK Podest wspinający KLK łączy w sobie pięć funkcji. Może służyć jako: podest roboczy rusztowanie szalunku podest wspinający ruchomy szalunek wspinający z wózkiem szalunek zamykający jednostronny. Szalunki ścienne połączone z konsolą tworzą kompletne jednostki wspinające, które mogą być przenoszone za pomocą dźwigu. KLK posiada sprawdzony system statyczny. Jego zawieszenie następuje w kotwach wcześniej zabetonowanych. Odpowiednio dobrane odstępy między konsolami umożliwiają zastosowanie szalunków wysokości do 7,25m. Podest zapewnia bezpieczną pracę na wysokościach, dużą przestrzeń roboczą, oszczędność czasu pracy dźwigu dzięki dużym jednostkom transportowym. Jego zaletami są także szybkie mocowanie szalunku (ustawianego na podeście) przy pomocy klamry oraz łatwe przesuwanie szalunku. Idealnym zastosowaniem dla KLK 230 są: budownictwo przemysłowe i inżynierskie wieżowce konstrukcje mostów i infrastruktury. Wózek. Wózek umożliwia odsunięcie szalunku bez użycia dźwigu o 70 cm od betonowanej ściany. Pomost i szalunek pozostają przy tym połączone ze sobą. Dzięki szerokości pomostu wynoszącej 230 cm również w przypadku odsuniętego wózka dysponuje się znaczną swobodą ruchu. Dzięki odpowiedniemu planowaniu liczba wsporników dla jednego filara mogła zostać ograniczona do 4 sztuk (most Ödschlagtal BAB 6 koło Norymbergii. Centrum terenu łowieckiego, Monachium. Szalunek zamykający jednostronny. Dla jednostronnych ścian ponad rusztowaniem wspinającym, parcie mieszanki betonowej odprowadzane jest do wcześniej zabetonowanego elementu konstrukcyjnego. 9

10 NASI PARTNERZY Twarde reguły gry Barbara Vetter, Prezes PASCHAL-WERK GmbH Palisander: Współpraca z Palisander trwa od 1997 roku. Jak ocenia Pani ten okres? Barbara Vetter: To był bardzo udany okres. Palisander wprowadził na polski rynek nasze systemy szalunkowe: uniwersalny RASTER, ścienny LOGO oraz krzywoliniowy TRAPEZ. Od tego czasu wiele - zarówno dużych, średnich oraz małych - budów na terenie Polski i samej Warszawy zostało obsłużonych przez firmę Palisander. Na ten sukces składa się zarówno doskonała jakość systemów szalunkowych, jak również świetna, fachowa obsługa. Nasz partner oferuje nie tylko szeroką gamę produktów z parku wynajmu lecz również obsługę techniczną i logistyczną placów budowy. P: Paschal to już 45 lat historii. Przedsiębiorstwo prowadzi kolejne, trzecie pokolenie. To rodzinny przepis na sukces? BV: Ciągłość zarządzania jest korzystna dla funkcjonowania firmy. Kolejnym czynnikiem jest strategia rozwoju produktów i usług. Na początku Paschal oferował tylko jeden system szalunkowy. Dziś w naszej ofercie znajdują się różnorodne systemy i osprzęt szalunków: do ścian prostych i okrągłych, szalunków jednostronnych, szalunków stropowych dla budownictwa mieszkaniowego, przemysłowego i obiektów inżynieryjnych. Ponadto oferujemy usługi w zakresie doradztwa technicznego, obliczeń statycznych, szalunki specjalne, montaż w zakładzie lub na placu budowy, jak również oprogramowanie komputerowe do projektów szalunkowych. Bardzo duży wkład do rozwoju wnoszą nasi partnerzy w poszczególnych krajach jak np. firma Palisander w Polsce. P: Jak Pani, jako kobieta, porusza się w tej branży zdominowanej przez mężczyzn? BV: Od 30 lat pracuję w firmie Paschal w branży budowlanej. W tym czasie byłam bardzo uprzejmie traktowana przez wszystkich bez wyjątku panów z branży. Może właśnie dlatego, że jestem kobietą. Dzięki rodzicom uzyskałam solidne wykształcenie uniwersyteckie oraz od dziecka miałam możliwość zapoznania się z problemami socjalnymi i kadrowymi w rodzinnej firmie. Ta wiedza pomaga w prowadzeniu twardych, rzeczowych negocjacji uwzględniających jednak czynnik ludzki. Mimo, że budownictwo uważane jest za branżę, w której panują twarde reguły z mojego doświadczenia wynika, że tutaj wciąż obowiązuje zasada: Żyj i pozwól żyć innym. Jest to wspaniała dewiza i dlatego kocham mój zawód. P: Paschal opanował rynek niemiecki. Wasze szalunki są cenione w wielu krajach. Jaki jest sposób na sukces według Paschal? BV: Na niemieckim rynku Paschal jest rozpoznawalną marką. Jak już wcześniej wspomniałam zawdzięczamy to wprowadzaniu innowacyjnych produktów oraz wysokiemu poziomowi usług świadczonych przez Paschal oraz naszych partnerów. Od 15 lat konsekwentnie prowadzimy strategię rozwoju międzynarodowego: Paschal prowadzi własne oddziały, jest współwłaścicielem lub posiada biura dystrybucyjne w ponad 100 krajach. P: Jaką metodę opracował Paschal na walkę ze spowolnieniem gospodarczym, które w ostatnim czasie dotyka budownictwo? BV: Naszą strategią jest nie tylko dostarczanie systemów szalunkowych i świadczenie usług, lecz również pośrednie wspieranie klientów. Od 2008 roku Paschal wyposaża wszystkie elementy systemów Raster i Logo 3 w technikę RFID (System Identyfikacji Radiowej). Tę nowoczesną technologię nazywamy Paschal Ident. Na każdym elemencie szalunku umieszczany jest pasywny transponder, którego zakodowany numer umożliwia identyfikację elementów do celów spisowych, ilości zastosowań czy kontroli bankowej. System ten gwarantuje bezbłędną identyfikację, co jest przesłanką do stworzenia zabezpieczeń wymaganych w leasingu lub w przypadku zwykłych kredytów bankowych. To oznacza, że dzięki tej - jedynej w swoim rodzaju - nowatorskiej technice możemy pomóc naszym klientom w finansowaniu ich inwestycji. Mamy nadzieję, że dzięki zastosowaniu tej nowoczesnej techniki uda się naszym kontrahentom złagodzić skutki kryzysu w branży budowlanej w Europie, które również my odczuwamy. 10

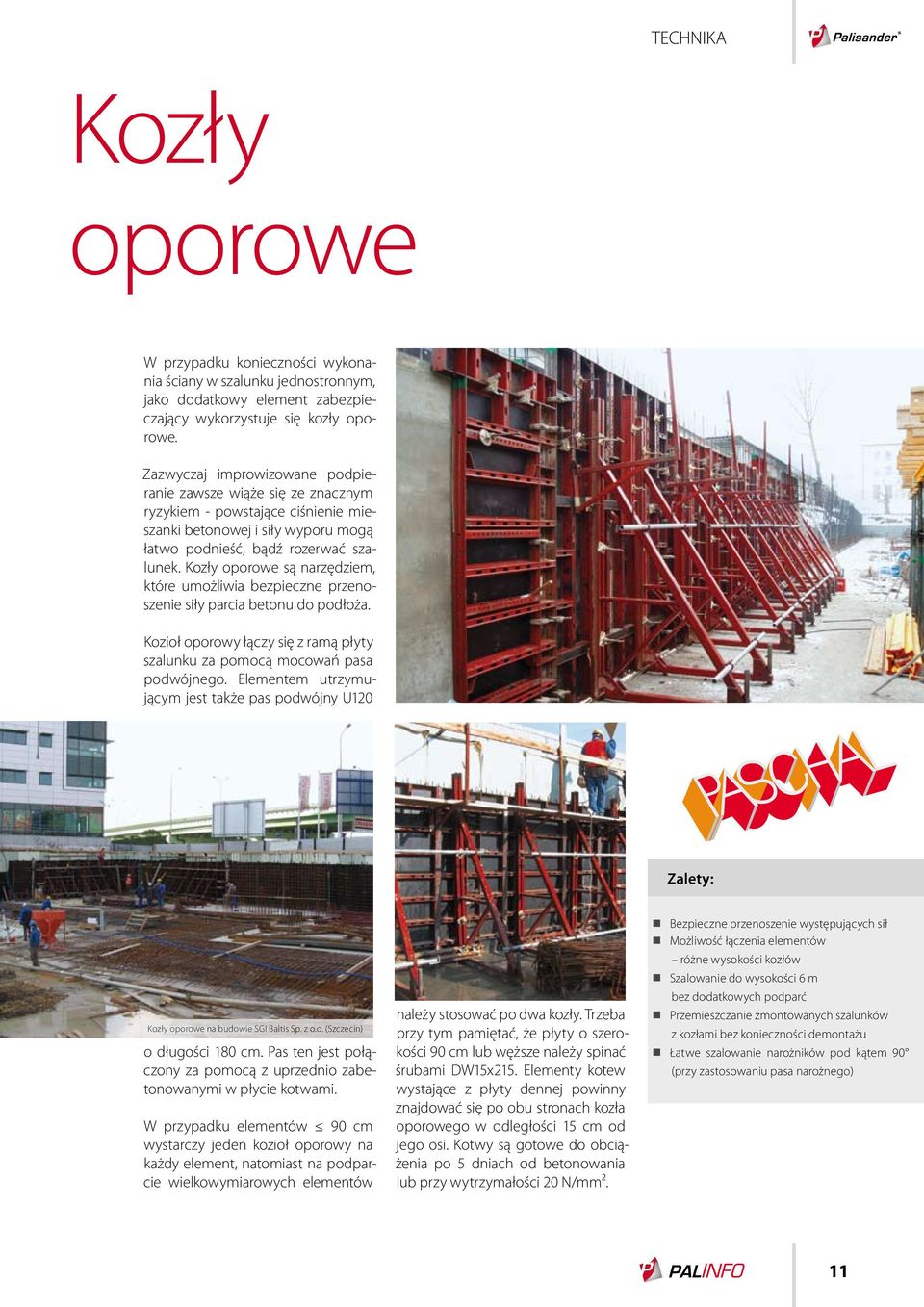

11 TECHNIKA Kozły oporowe W przypadku konieczności wykonania ściany w szalunku jednostronnym, jako dodatkowy element zabezpieczający wykorzystuje się kozły oporowe. Zazwyczaj improwizowane podpieranie zawsze wiąże się ze znacznym ryzykiem - powstające ciśnienie mieszanki betonowej i siły wyporu mogą łatwo podnieść, bądź rozerwać szalunek. Kozły oporowe są narzędziem, które umożliwia bezpieczne przenoszenie siły parcia betonu do podłoża. Kozioł oporowy łączy się z ramą płyty szalunku za pomocą mocowań pasa podwójnego. Elementem utrzymującym jest także pas podwójny U120 Zalety: Kozły oporowe na budowie SGI Baltis Sp. z o.o. (Szczecin) o długości 180 cm. Pas ten jest połączony za pomocą z uprzednio zabetonowanymi w płycie kotwami. W przypadku elementów 90 cm wystarczy jeden kozioł oporowy na każdy element, natomiast na podparcie wielkowymiarowych elementów należy stosować po dwa kozły. Trzeba przy tym pamiętać, że płyty o szerokości 90 cm lub węższe należy spinać śrubami DW15x215. Elementy kotew wystające z płyty dennej powinny znajdować się po obu stronach kozła oporowego w odległości 15 cm od jego osi. Kotwy są gotowe do obciążenia po 5 dniach od betonowania lub przy wytrzymałości 20 N/mm². Bezpieczne przenoszenie występujących sił Możliwość łączenia elementów różne wysokości kozłów Szalowanie do wysokości 6 m bez dodatkowych podparć Przemieszczanie zmontowanych szalunków z kozłami bez konieczności demontażu Łatwe szalowanie narożników pod kątem 90 (przy zastosowaniu pasa narożnego) 11

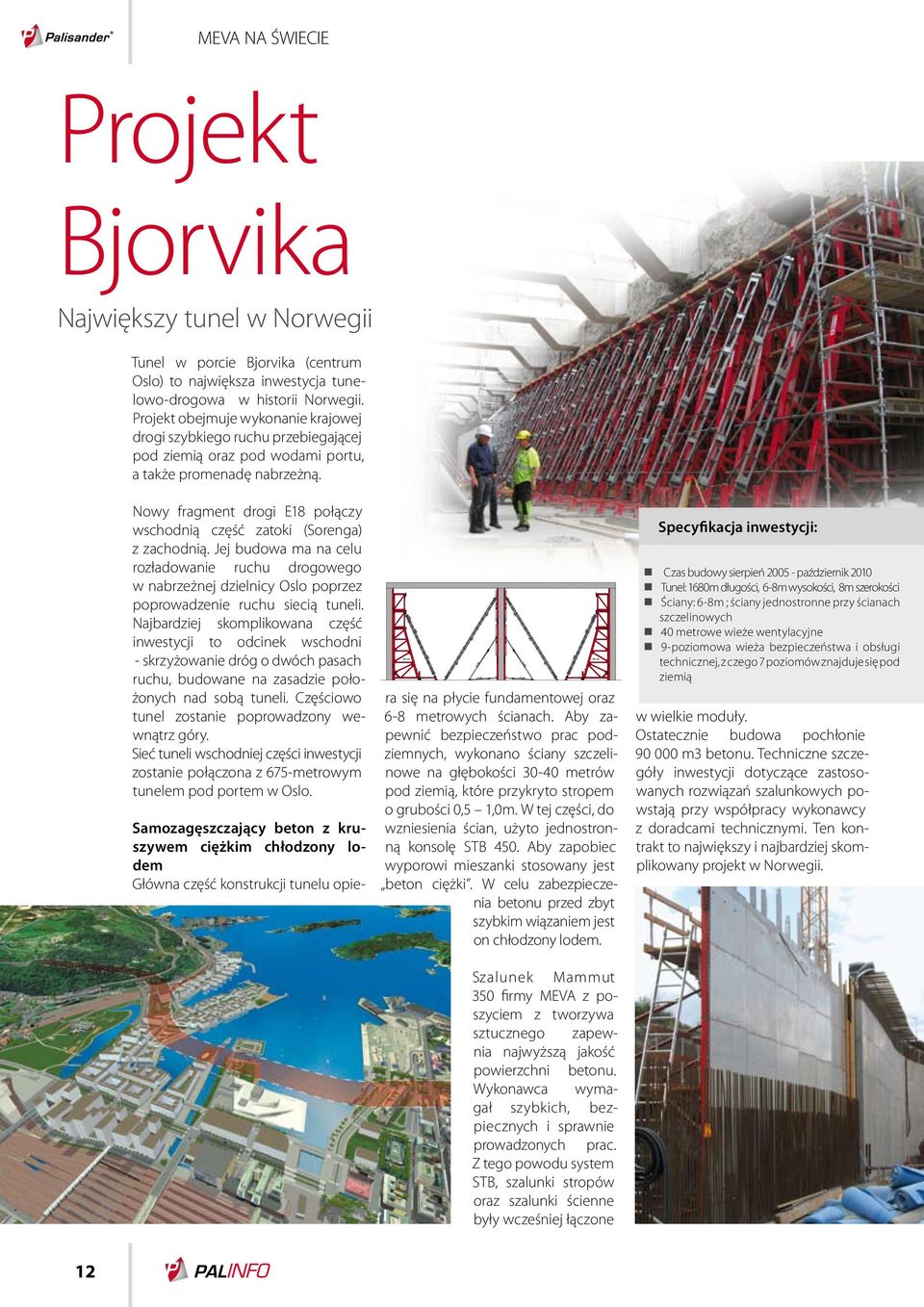

12 MEVA NA ŚWIECIE Projekt Bjorvika Największy tunel w Norwegii Tunel w porcie Bjorvika (centrum Oslo) to największa inwestycja tunelowo-drogowa w historii Norwegii. Projekt obejmuje wykonanie krajowej drogi szybkiego ruchu przebiegającej pod ziemią oraz pod wodami portu, a także promenadę nabrzeżną. Nowy fragment drogi E18 połączy wschodnią część zatoki (Sorenga) z zachodnią. Jej budowa ma na celu rozładowanie ruchu drogowego w nabrzeżnej dzielnicy Oslo poprzez poprowadzenie ruchu siecią tuneli. Najbardziej skomplikowana część inwestycji to odcinek wschodni - skrzyżowanie dróg o dwóch pasach ruchu, budowane na zasadzie położonych nad sobą tuneli. Częściowo tunel zostanie poprowadzony wewnątrz góry. Sieć tuneli wschodniej części inwestycji zostanie połączona z 675-metrowym tunelem pod portem w Oslo. Samozagęszczający beton z kruszywem ciężkim chłodzony lodem Główna część konstrukcji tunelu opie- ra się na płycie fundamentowej oraz 6-8 metrowych ścianach. Aby zapewnić bezpieczeństwo prac podziemnych, wykonano ściany szczelinowe na głębokości metrów pod ziemią, które przykryto stropem o grubości 0,5 1,0m. W tej części, do wzniesienia ścian, użyto jednostronną konsolę STB 450. Aby zapobiec wyporowi mieszanki stosowany jest beton ciężki. W celu zabezpieczenia betonu przed zbyt szybkim wiązaniem jest on chłodzony lodem. Szalunek Mammut 350 firmy MEVA z poszyciem z tworzywa sztucznego zapewnia najwyższą jakość powierzchni betonu. Wykonawca wymagał szybkich, bezpiecznych i sprawnie prowadzonych prac. Z tego powodu system STB, szalunki stropów oraz szalunki ścienne były wcześniej łączone Specyfikacja inwestycji: Czas budowy sierpień październik 2010 Tunel: 1680m długości, 6-8m wysokości, 8m szerokości Ściany: 6-8m ; ściany jednostronne przy ścianach szczelinowych 40 metrowe wieże wentylacyjne 9-poziomowa wieża bezpieczeństwa i obsługi technicznej, z czego 7 poziomów znajduje się pod ziemią w wielkie moduły. Ostatecznie budowa pochłonie m3 betonu. Techniczne szczegóły inwestycji dotyczące zastosowanych rozwiązań szalunkowych powstają przy współpracy wykonawcy z doradcami technicznymi. Ten kontrakt to największy i najbardziej skomplikowany projekt w Norwegii. 12

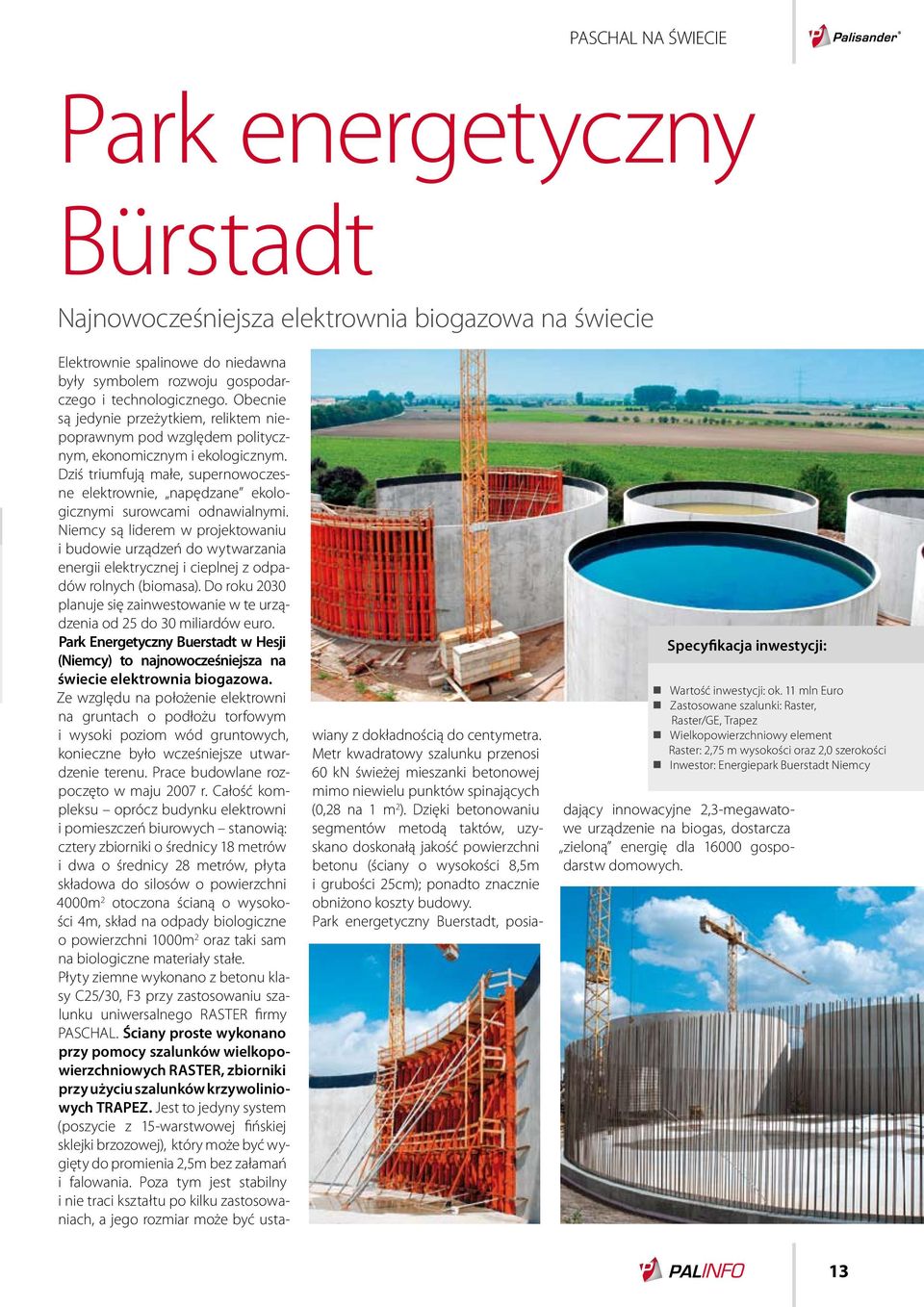

13 PASCHAL NA ŚWIECIE Park energetyczny Bürstadt Najnowocześniejsza elektrownia biogazowa na świecie Elektrownie spalinowe do niedawna były symbolem rozwoju gospodarczego i technologicznego. Obecnie są jedynie przeżytkiem, reliktem niepoprawnym pod względem politycznym, ekonomicznym i ekologicznym. Dziś triumfują małe, supernowoczesne elektrownie, napędzane ekologicznymi surowcami odnawialnymi. Niemcy są liderem w projektowaniu i budowie urządzeń do wytwarzania energii elektrycznej i cieplnej z odpadów rolnych (biomasa). Do roku 2030 planuje się zainwestowanie w te urządzenia od 25 do 30 miliardów euro. Park Energetyczny Buerstadt w Hesji (Niemcy) to najnowocześniejsza na świecie elektrownia biogazowa. Ze względu na położenie elektrowni na gruntach o podłożu torfowym i wysoki poziom wód gruntowych, konieczne było wcześniejsze utwardzenie terenu. Prace budowlane rozpoczęto w maju 2007 r. Całość kompleksu oprócz budynku elektrowni i pomieszczeń biurowych stanowią: cztery zbiorniki o średnicy 18 metrów i dwa o średnicy 28 metrów, płyta składowa do silosów o powierzchni 4000m 2 otoczona ścianą o wysokości 4m, skład na odpady biologiczne o powierzchni 1000m 2 oraz taki sam na biologiczne materiały stałe. Płyty ziemne wykonano z betonu klasy C25/30, F3 przy zastosowaniu szalunku uniwersalnego RASTER firmy PASCHAL. Ściany proste wykonano przy pomocy szalunków wielkopowierzchniowych RASTER, zbiorniki przy użyciu szalunków krzywoliniowych TRAPEZ. Jest to jedyny system (poszycie z 15-warstwowej fińskiej sklejki brzozowej), który może być wygięty do promienia 2,5m bez załamań i falowania. Poza tym jest stabilny i nie traci kształtu po kilku zastosowaniach, a jego rozmiar może być ustawiany z dokładnością do centymetra. Metr kwadratowy szalunku przenosi 60 kn świeżej mieszanki betonowej mimo niewielu punktów spinających (0,28 na 1 m 2 ). Dzięki betonowaniu segmentów metodą taktów, uzyskano doskonałą jakość powierzchni betonu (ściany o wysokości 8,5m i grubości 25cm); ponadto znacznie obniżono koszty budowy. Park energetyczny Buerstadt, posia- Specyfikacja inwestycji: Wartość inwestycji: ok. 11 mln Euro Zastosowane szalunki: Raster, Raster/GE, Trapez Wielkopowierzchniowy element Raster: 2,75 m wysokości oraz 2,0 szerokości Inwestor: Energiepark Buerstadt Niemcy dający innowacyjne 2,3-megawatowe urządzenie na biogas, dostarcza zieloną energię dla gospodarstw domowych. 13

14 SZKOLENIE Forum inżynierów MEVA MEVA Training Center, Heiterbach, października 2008 roku W dniach października 2008 roku w Centrum Szkoleniowym MEVA w Haiterbach (Niemcy) odbyła się międzynarodowa konferencja Advanced Formwork Engineering, w której uczestniczyli partnerzy MEVA z Europy, Azji, Ameryki Północnej oraz Australii. Wśród prezentacji na temat nowości technologicznych, aspektów szalowania, zastosowania betonu architektonicznego oraz zasad bezpieczeństwa, szczególne miejsce znalazły wystąpienia przedstawicieli z Polski. MEVA zaprosiła nas do przedstawienia uczestnikom naszego innowacyjnego modelu biznesowego. Opracowany system zdobywania nowych rynków okazał się unikalnym rozwiązaniem organizacyjnym nie tylko na rynku polskim, ale również na arenie międzynarodowej. Tym samym utwierdziliśmy swoją pozycję wśród firm wyznaczających nowe trendy w branży. Od lewej: Dyrektor Operacyjny Jacek Bakun, International Operation Officer MEVA Tarc Froehlich, Kierownik Sprzedaży Krajowej Wojciech Antczak oraz Dyrektor Oddziału Centralnego Dariusz Gołek kreują sprzedaż i pozycję Palisander w świecie 14

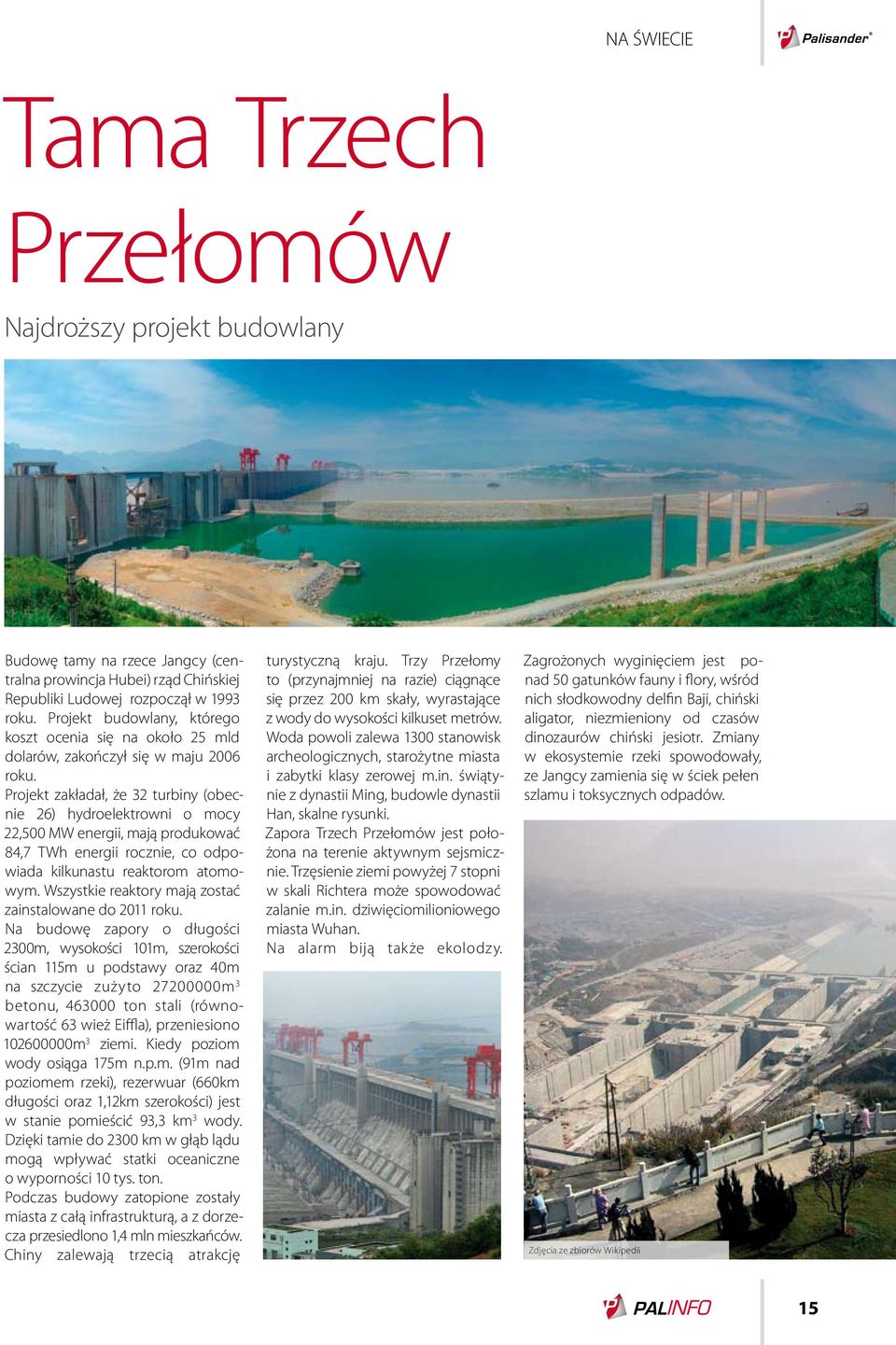

15 NA ŚWIECIE Tama Trzech Przełomów Najdroższy projekt budowlany Budowę tamy na rzece Jangcy (centralna prowincja Hubei) rząd Chińskiej Republiki Ludowej rozpoczął w 1993 roku. Projekt budowlany, którego koszt ocenia się na około 25 mld dolarów, zakończył się w maju 2006 roku. Projekt zakładał, że 32 turbiny (obecnie 26) hydroelektrowni o mocy 22,500 MW energii, mają produkować 84,7 TWh energii rocznie, co odpowiada kilkunastu reaktorom atomowym. Wszystkie reaktory mają zostać zainstalowane do 2011 roku. Na budowę zapory o długości 2300m, wysokości 101m, szerokości ścian 115m u podstawy oraz 40m na szczycie zużyto m 3 betonu, ton stali (równowartość 63 wież Eiffla), przeniesiono m 3 ziemi. Kiedy poziom wody osiąga 175m n.p.m. (91m nad poziomem rzeki), rezerwuar (660km długości oraz 1,12km szerokości) jest w stanie pomieścić 93,3 km 3 wody. Dzięki tamie do 2300 km w głąb lądu mogą wpływać statki oceaniczne o wyporności 10 tys. ton. Podczas budowy zatopione zostały miasta z całą infrastrukturą, a z dorzecza przesiedlono 1,4 mln mieszkańców. Chiny zalewają trzecią atrakcję turystyczną kraju. Trzy Przełomy to (przynajmniej na razie) ciągnące się przez 200 km skały, wyrastające z wody do wysokości kilkuset metrów. Woda powoli zalewa 1300 stanowisk archeologicznych, starożytne miasta i zabytki klasy zerowej m.in. świątynie z dynastii Ming, budowle dynastii Han, skalne rysunki. Zapora Trzech Przełomów jest położona na terenie aktywnym sejsmicznie. Trzęsienie ziemi powyżej 7 stopni w skali Richtera może spowodować zalanie m.in. dziwięciomilioniowego miasta Wuhan. Na alarm biją także ekolodzy. Zagrożonych wyginięciem jest ponad 50 gatunków fauny i flory, wśród nich słodkowodny delfin Baji, chiński aligator, niezmieniony od czasów dinozaurów chiński jesiotr. Zmiany w ekosystemie rzeki spowodowały, ze Jangcy zamienia się w ściek pełen szlamu i toksycznych odpadów. Zdjęcia ze zbiorów Wikipedii 15

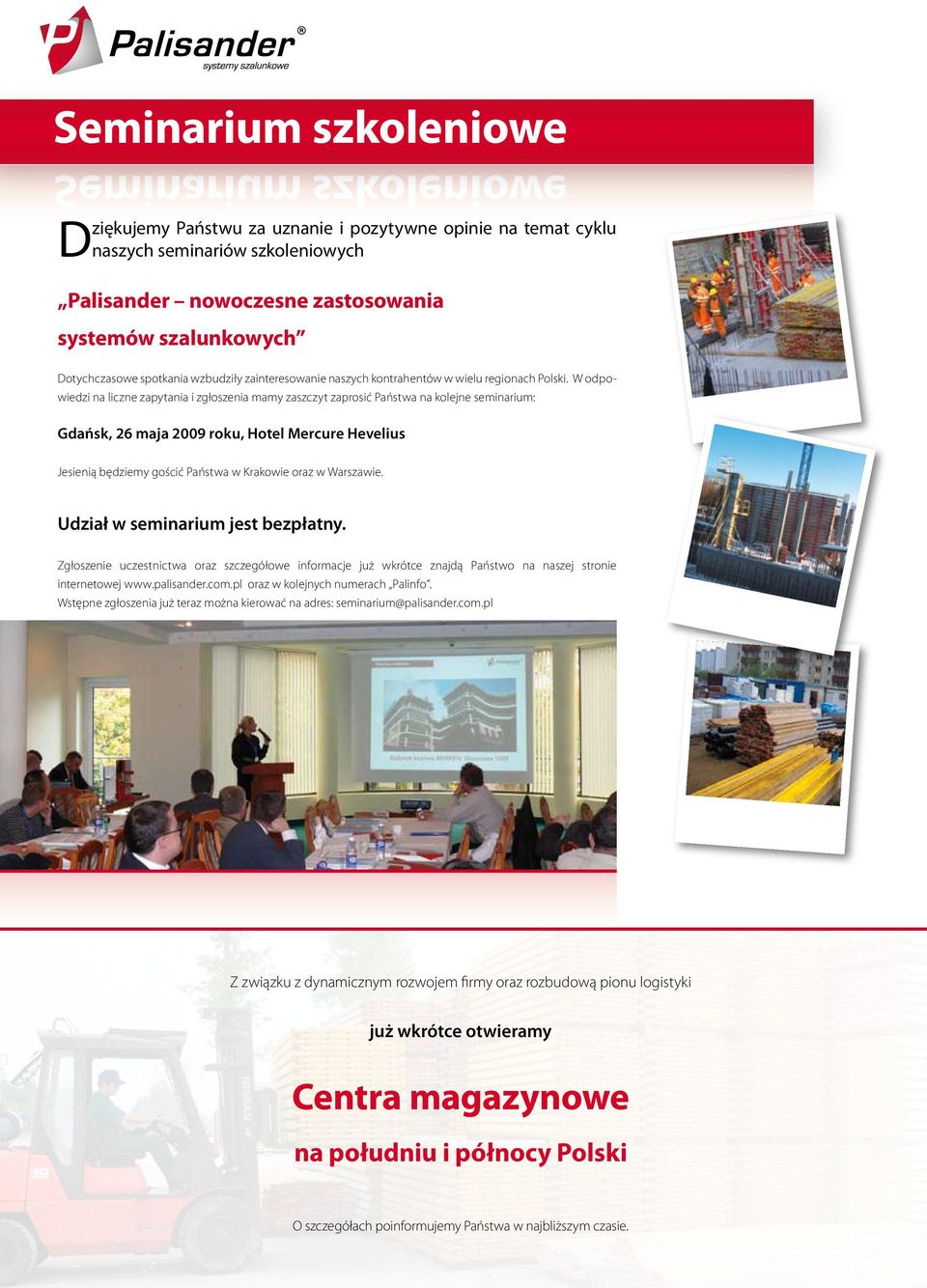

16 Seminarium szkoleniowe Dziękujemy Państwu za uznanie i pozytywne opinie na temat cyklu naszych seminariów szkoleniowych Seminarium szkoleniowe Palisander nowoczesne zastosowania systemów szalunkowych Dotychczasowe spotkania wzbudziły zainteresowanie naszych kontrahentów w wielu regionach Polski. W odpowiedzi na liczne zapytania i zgłoszenia mamy zaszczyt zaprosić Państwa na kolejne seminarium: Gdańsk, 26 maja 2009 roku, Hotel Mercure Hevelius Jesienią będziemy gościć Państwa w Krakowie oraz w Warszawie. Udział w seminarium jest bezpłatny. Zgłoszenie uczestnictwa oraz szczegółowe informacje już wkrótce znajdą Państwo na naszej stronie internetowej oraz w kolejnych numerach Palinfo. Wstępne zgłoszenia już teraz można kierować na adres: seminarium@palisander.com.pl Z związku z dynamicznym rozwojem firmy oraz rozbudową pionu logistyki już wkrótce otwieramy Centra magazynowe na południu i północy Polski O szczegółach poinformujemy Państwa w najbliższym czasie.
