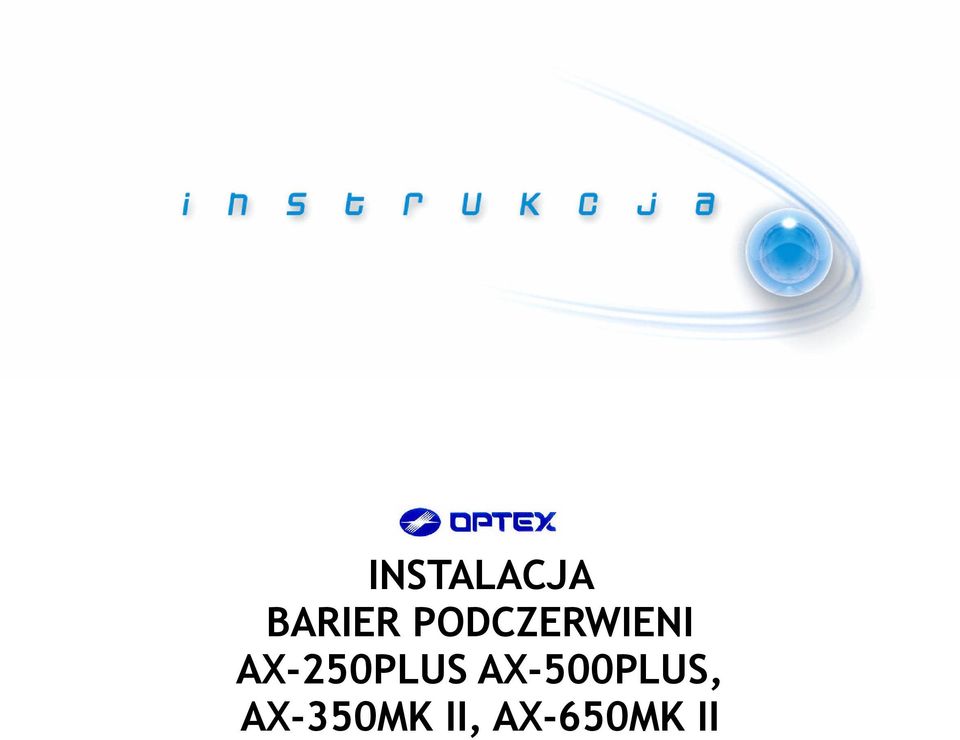

1 INSTALACJA BARIER PODCZERWIENI AX-50PLUS AX-500PLUS, AX-50MK II, AX-650MK II

2 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji BARIERY PODCZERWIENI OPTEX AX-50PLUS, AX-500PLUS, AX-50MK II, AX-650MK II INSTRUKCJA INSTALACYJNA Bariera podczerwieni wykrywa intruza jeśli górny i dolny promień podczerwieni zostanie naruszony jednocześnie. Maksymalna odległość skutecznej detekcji pomiędzy nadajnikiem i odbiornikiem wynosi 75 metrów dla barier AX-50PLUS, 50 metrów dla barier AX-500PLUS, 00 metrów dla barier AX-50MK II i 00 metrów dla barier AX-650MK II. Charakterystyka : Regulowany czas przerwania wiązek (czas reakcji) po którym następuje alarm. Precyzyjna regulacja ustawienia toru optycznego w pionie i poziomie. Konstrukcja obudowy zabezpieczająca przed blokowaniem toru optycznego przez zamarzniętą parę wodną. Gniazdo do podłączenia woltomierza (kontrola zestrojenia nadajnika i odbiornika. Przekaźnik alarmowy typu C. Opcjonalne akcesoria: grzałka (HU-), osłona tylna (BC-). Dotyczy tylko AX-50 / AX-650MK II Wbudowany diodowy wskaźnik zestrojenia. Możliwość zmiany częstotliwości ( z ); stosowane dla aplikacji z wieloma zestawami barier dla uniknięcia zakłóceń interferencyjnych. Obwód D.Q. informujący o możliwości powstawania fałszywych alarmów w wyniku występowania gęstych mgieł, ulew, opadów śniegu i gradu. Pamięć alarmu.. CZĘŚCI SKŁADOWE Płytka montażowa Zespół bariery Przednia obudowa Gąbka uszczelniająca Standardowe akcesoria Uchwyty w kształcie U - szt. Śruby (M x 0) - 8 szt. Śruby ( x 0) - 8 szt. Płytki blokujące - szt. Śruba blokująca

3 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji Główne śruby mocujące Soczewki Celownik Soczewki Pokrętło regulacji w poziomie Zaciski Pokrętło regulacji w pionie Diodowy wskaźnik zestrojenia (tylko AX-50/650MK II) Regulacja czasu przerwania wiązek - (czasu reakcji) Przełącznik A.M. (Pamięć alarmu) Przełącznik wyboru częstotliwości (tylko AX-50/650MK II) Gniazdo do podłączenia woltomierza Główne śruby mocujące Zespół bariery. ZALECENIA DOTYCZĄCE INSTALACJI - SYTUACJE, KTÓRYCH NALEŻY UNIKAĆ Montować tylko na twardych, solidnych powierzchniach. Unikać bezpośredniego oświetlania słońcem układu optycznego na wprost. Unikać prowadzenia przewodów liniami napowietrznymi. 5 6 Unikać obszarów z intensywnym opadem liści lub ruchomymi gałęziami. Słupki montażowe powinny mieć solidne podstawy. Podziemne instalacje zewnętrzne wymagają ochrony przewodów np. przez prowadzenie ich w rurkach. Zaleca się stosowanie kabli żelowych.

4 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji. METODA INSTALACJI a) Informacje ogólne b) Poszczególne etapy Zasięg detekcji i wysokość instalacji Zasięg detekcji (0.7 ~ m) Poniżej podano maksymalne odległości pomiędzy nadajnikiem a odbiornikiem. AX-50PLUS = 75 m AX-500PLUS = 50 m AX-50MK II = 00 m AX-650MK II = 00 m Wysokość instalacji powinna być od 0,7 - m Odkręcić wkręt blokujący i zdjąć przednią obudowę. Montaż ścienny Otwory na przewód Odkręcić śrubę i przesuwając zespół bariery ku dołowi wyjąć go z obudowy. Montaż na słupku Montaż dwóch czujek Ustawienia kątów W poziomie W pionie Przeciągnąć przewód przez otwór i przymocować płytkę montażową śrubami do ściany. Umieścić uchwyt na słupku i przeciągnąć przewód przez otwór w płytce montażowej. Skręcić śrubami płytkę z uchwytem. Zamocować uchwyty na słupku i przymocować tylne ścianki do siebie na tej samej wysokości. zakres 80 (±90 ) zakres 0 (±0 ) Słupki montażowe Słupki powinny mieć średnicę ok. - 8 mm 0cm 60cm - przewód m Podłączyć przewody do zacisków tak jak pokazano na rysunku. Po sprawdzeniu ustawienia osi optycznej, założyć pokrywę i dokręcić śrubę mocującą. Ważne Montaż na słupie Montaż w puszce elektrycznej Okablowanie w rurkach. Tylna obudowa (BC ) 8.5mm Zaślepka Przy montażu na słupku należy używać opcjonalnej obudowy BC-. Przy montażu na puszkach elektrycznych należy postępować tak jak przy montażu ściennym. Rurka izolacyjna może być bezpośrednio zainstalowana do bariery przez kanał kablowy znajdujący się w dolnej części obudowy pod zaślepką.

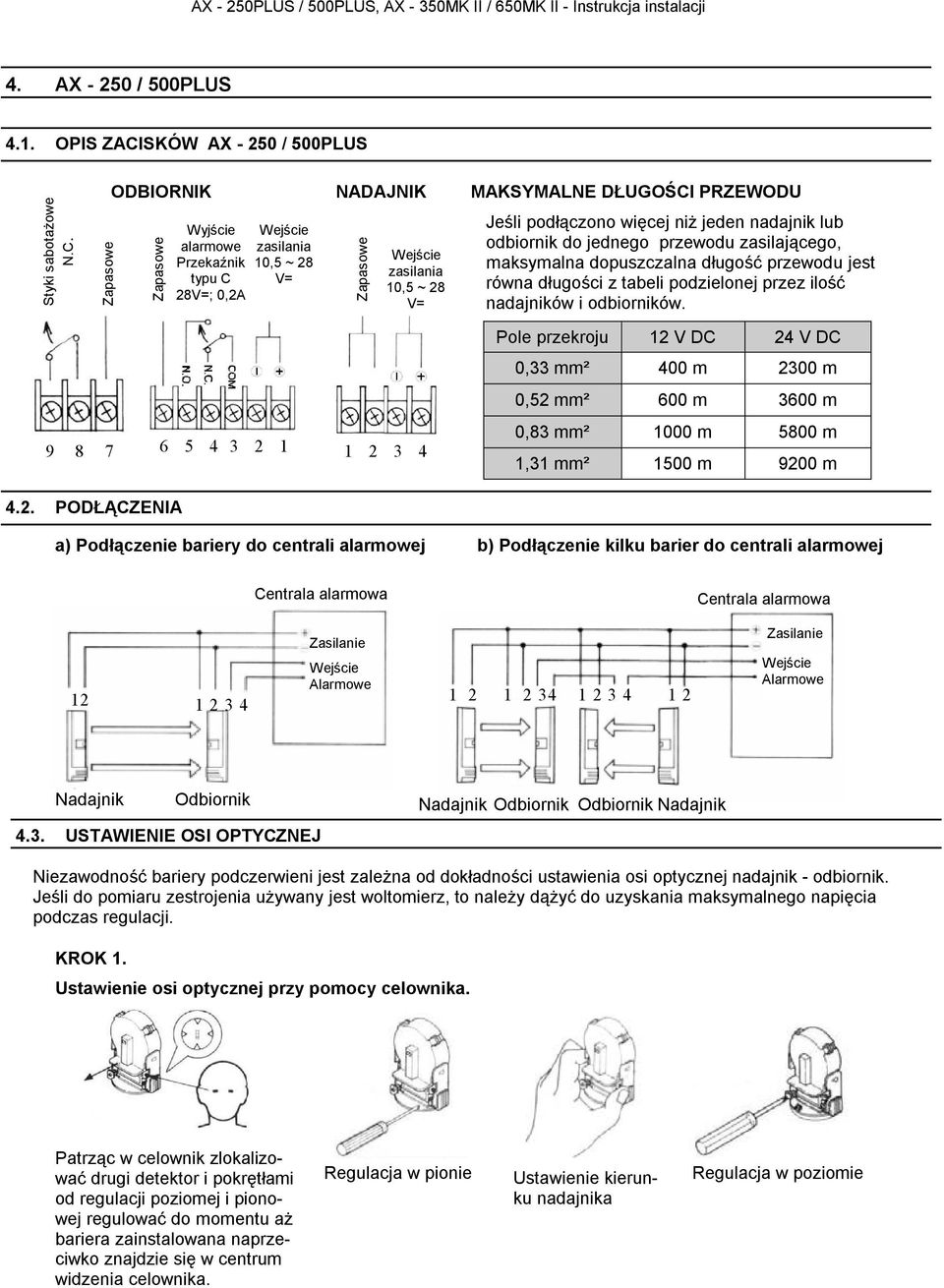

5 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji. AX - 50 / 500PLUS.. OPIS ZACISKÓW AX - 50 / 500PLUS Styki sabotażowe Zapasowe ODBIORNIK Zapasowe Wyjście alarmowe Przekaźnik typu C 8V=; 0,A zasilania 0,5 ~ 8 V= NADAJNIK Zapasowe zasilania 0,5 ~ 8 V= MAKSYMALNE DŁUGOŚCI PRZEWODU Jeśli podłączono więcej niż jeden nadajnik lub odbiornik do jednego przewodu zasilającego, maksymalna dopuszczalna długość przewodu jest równa długości z tabeli podzielonej przez ilość nadajników i odbiorników. Pole przekroju V DC V DC 0, mm² 00 m 00 m 0,5 mm² 600 m 600 m 0,8 mm² 000 m 5800 m, mm² 500 m 900 m.. PODŁĄCZENIA a) Podłączenie bariery do centrali alarmowej b) Podłączenie kilku barier do centrali alarmowej Alarmowe Alarmowe.. USTAWIENIE OSI OPTYCZNEJ zawodność bariery podczerwieni jest zależna od dokładności ustawienia osi optycznej nadajnik - odbiornik. Jeśli do pomiaru zestrojenia używany jest woltomierz, to należy dążyć do uzyskania maksymalnego napięcia podczas regulacji. KROK. Ustawienie osi optycznej przy pomocy celownika. Patrząc w celownik zlokalizować drugi detektor i pokrętłami od regulacji poziomej i pionowej regulować do momentu aż bariera zainstalowana naprzeciwko znajdzie się w centrum widzenia celownika. Regulacja w pionie Ustawienie kierunku nadajnika Regulacja w poziomie

6 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji KROK. Zestrojenie górnej osi optycznej przy pomocy woltomierza. Regulacja w pionie Regulacja w poziomie Podłączyć woltomierz do odbiornika, ustawić zakres na 5V - 0V Przed rozpoczęciem strojenia górnej osi optycznej, na dolne soczewki nadajnika i odbiornika należy nałożyć płytki blokujące dołączone do zestawu barier. Następnie należy ustawić położenie soczewki obracając pokrętłem regulacji w poziomie i w pionie jednocześnie obserwując wskazania woltomierza Poziom zestrojenia Brak Powtórz Prawie Dobre Doskonałe strojenie dobre Wyjście 0V,0V,5V 5,0V Należy starać się uzyskać napięcie ponad, 5 V. KROK. Zestrojenie dolnej osi optycznej przy pomocy woltomierza. KROK. Sprawdzenie zestrojenia osi optycznej po zdjęciu płytek blokujących z dolnych soczewek. Należy ostrożnie zdjąć płytki blokujące z dolnych soczewek i nałożyć je na górne. Przy zdejmowaniu blokad należy uważać żeby nie poruszyć soczewki. Pozostałe czynności należy wykonać zgodnie z opisem z kroku nr. Sprawdzenie poprawności działania urządzenia. Należy ostrożnie zdjąć płytki blokujące z górnych soczewek, następnie sprawdzić napięcie i porównać z tabelą przedstawioną powyżej. Należy sprawdzić stan diody ALARM CONDITION ; jeżeli oś optyczna jest poprawnie zestrojona to dioda powinna być wygaszona. Jeżeli dioda świeci należy powtórzyć procedury strojenia osi optycznych, oraz sprawdzić okablowanie. Jeżeli dioda nie świeci, oznacza to że urządzenie jest dobrze zestrojone.

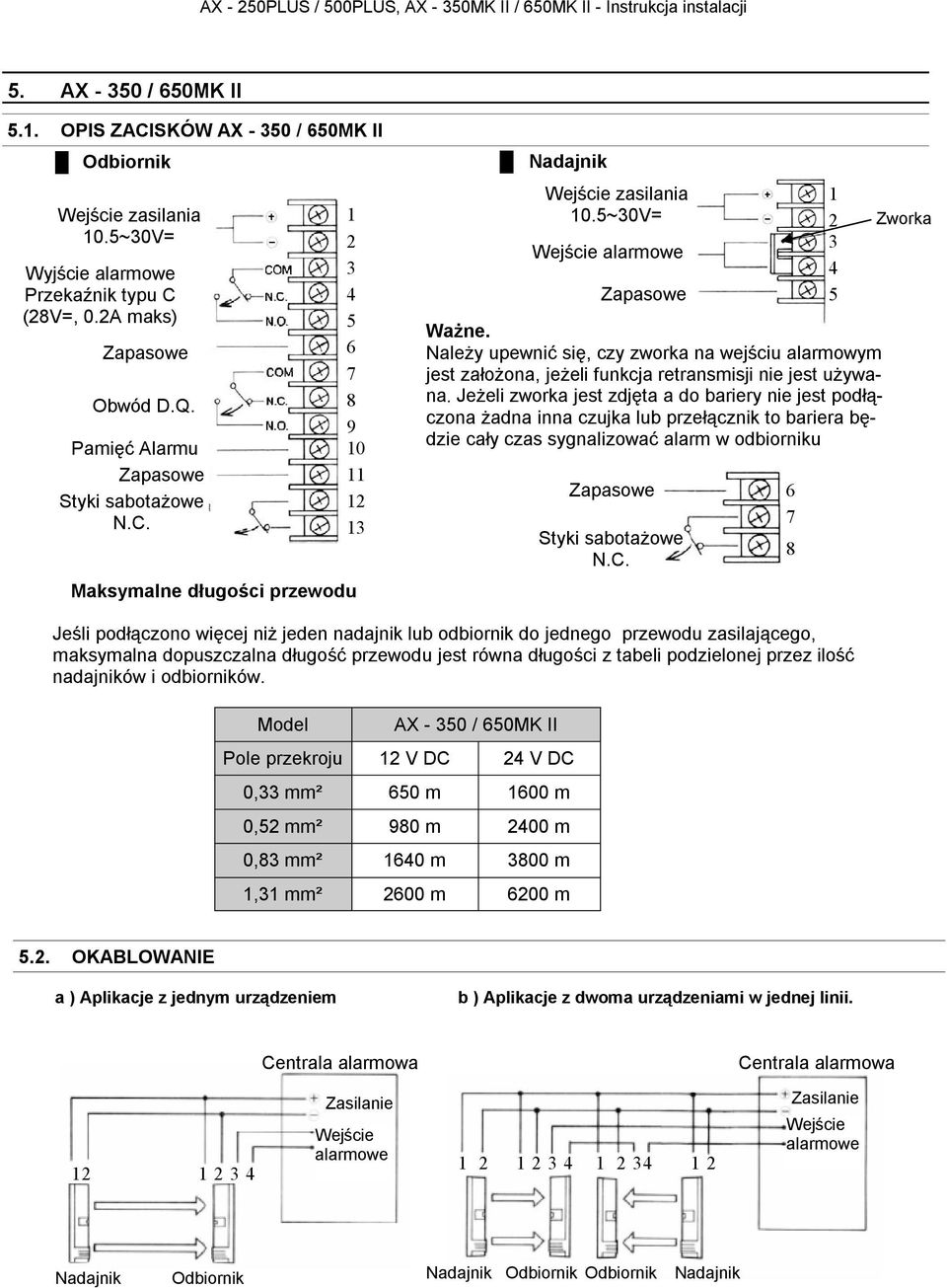

7 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji 5. AX - 50 / 650MK II 5.. OPIS ZACISKÓW AX - 50 / 650MK II zasilania 0.5~0V= Wyjście alarmowe Przekaźnik typu C (8V=, 0.A maks) Zapasowe Obwód D.Q. Pamięć Alarmu Zapasowe Styki sabotażowe Maksymalne długości przewodu zasilania 0.5~0V= alarmowe Zapasowe Ważne. Należy upewnić się, czy zworka na wejściu alarmowym jest założona, jeżeli funkcja retransmisji nie jest używana. Jeżeli zworka jest zdjęta a do bariery nie jest podłączona żadna inna czujka lub przełącznik to bariera będzie cały czas sygnalizować alarm w odbiorniku Zapasowe Styki sabotażowe Zworka Jeśli podłączono więcej niż jeden nadajnik lub odbiornik do jednego przewodu zasilającego, maksymalna dopuszczalna długość przewodu jest równa długości z tabeli podzielonej przez ilość nadajników i odbiorników. Model AX - 50 / 650MK II Pole przekroju V DC V DC 0, mm² 650 m 600 m 0,5 mm² 980 m 00 m 0,8 mm² 60 m 800 m, mm² 600 m 600 m 5.. OKABLOWANIE a ) Aplikacje z jednym urządzeniem b ) Aplikacje z dwoma urządzeniami w jednej linii. alarmowe alarmowe

8 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji c ) Aplikacje z dwoma urządzeniami umieszczonymi nad sobą. Alarmowe d ) Pamięć alarmu i układ D.Q Alarm D.Q. Pamięć alarmu 5.. USTAWIENIE OSI OPTYCZNEJ KROK. Wybór częstotliwości pracy. K K K K Należy wybrać jedną z częstotliwości (zobacz wybór częstotliwości wiązki). Ważne: Przy ustawianiu osi optycznej należy zawsze zaczynać od górnej soczewki. Jeżeli instalowane są dwa zestawy barier koło siebie, lub na tej samej powierzchni, należy upewnić się, że założone są przednie obudowy. Dzięki temu, bariery znajdujące się blisko siebie, podczas ustawiania osi optycznej nie będą się wzajemnie zakłócać. KROK. Regulacja pionowa i pozioma Patrząc w celownik, ustawiać położenie nadajnika tak, aby odbiornik był widoczny w centrum pola widzenia. KROK. Patrząc w celownik, ustawiać położenie obracając pokrętłem regulacji w poziomie Patrząc w celownik, obracać pokrętłem regulacji pionowej. Przed rozpoczęciem strojenia górnej osi optycznej, na dolne soczewki nadajnika i odbiornika należy nałożyć płytki blokujące dołączone do zestawu barier. Należy ostrożnie zdjąć płytki blokujące z dolnych soczewek nadajnika i odbiornika a następnie nałożyć je na górne soczewki. Przy zdejmowaniu blokad należy uważać żeby nie poruszyć soczewki. Następnie należy dokonać regulacji poziomej i pionowej dolnej soczewki.

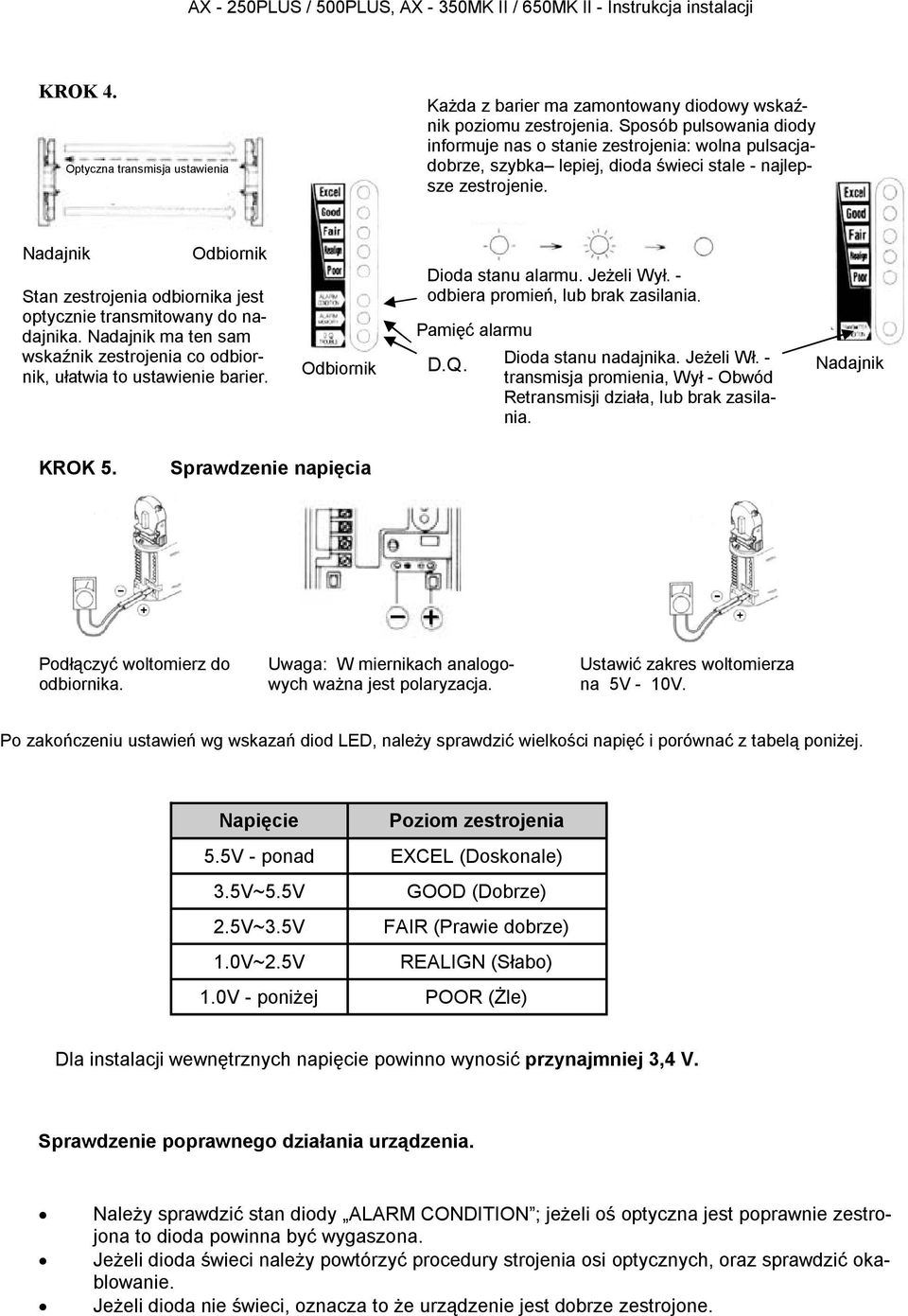

9 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji KROK. Optyczna transmisja ustawienia Każda z barier ma zamontowany diodowy wskaźnik poziomu zestrojenia. Sposób pulsowania diody informuje nas o stanie zestrojenia: wolna pulsacjadobrze, szybka lepiej, dioda świeci stale - najlepsze zestrojenie. Stan zestrojenia odbiornika jest optycznie transmitowany do nadajnika. ma ten sam wskaźnik zestrojenia co odbiornik, ułatwia to ustawienie barier. Dioda stanu alarmu. Jeżeli Wył. - odbiera promień, lub brak zasilania. Pamięć alarmu D.Q. Dioda stanu nadajnika. Jeżeli Wł. - transmisja promienia, Wył - Obwód Retransmisji działa, lub brak zasilania. KROK 5. Sprawdzenie napięcia Podłączyć woltomierz do odbiornika. Uwaga: W miernikach analogowych ważna jest polaryzacja. Ustawić zakres woltomierza na 5V - 0V. Po zakończeniu ustawień wg wskazań diod LED, należy sprawdzić wielkości napięć i porównać z tabelą poniżej. Napięcie Poziom zestrojenia 5.5V - ponad EXCEL (Doskonale).5V~5.5V GOOD (Dobrze).5V~.5V FAIR (Prawie dobrze).0v~.5v REALIGN (Słabo).0V - poniżej POOR (Żle) Dla instalacji wewnętrznych napięcie powinno wynosić przynajmniej, V. Sprawdzenie poprawnego działania urządzenia. Należy sprawdzić stan diody ALARM CONDITION ; jeżeli oś optyczna jest poprawnie zestrojona to dioda powinna być wygaszona. Jeżeli dioda świeci należy powtórzyć procedury strojenia osi optycznych, oraz sprawdzić okablowanie. Jeżeli dioda nie świeci, oznacza to że urządzenie jest dobrze zestrojone.

10 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji 6. REGULACJA CZASU PRZERWANIA WIĄZEK (CZASU REAKCJI). Regulacja czasu przerwania wiązek dokonywana jest w odbiorniku. Funkcja ta pozwala na dostosowanie czułości urządzeń do warunków otoczenia. Im ustawiona wartość mniejsza tym czułość większa ms 00 ms 00 ms 50 ms 500 ms milisekundy UWAGA! Czasy przerwania wiązek podane na rysunku dotyczą maksymalnych prędkości obiektów. Dla danego ustawienia, obiekty poruszające się z większą prędkością nie zostaną wykryte. Należy ustawić większe wartości czasu, jeśli mogą wystąpić obiekty przerywające wiązki takie jak: ptaki, papiery niesione przez wiatr i inne. 7. AX - 50 / 650MK II 7. WYBÓR CZĘSTOTLIWOŚCI PRACY (TYLKO MODELE AX - 50 / 650 MK II) Zmiana częstotliwości pracy jest stosowana w celu uniknięcia zakłóceń interferencyjnych w aplikacjach z wieloma zestawami pracującymi w jednej linii. Należy użyć przełącznika zmiany częstotliwości pracy oraz upewnić się, że ustawienia w nadajniku i odbiorniku są jednakowe. UWAGA! Należy ustawiać częstotliwości według schematów przedstawionych poniżej. Przełącznik zmiany częstotliwości pracy..... Bariera - poziomy Bariera dalekosiężna - poziomy Nad. Odb. Odb. Nad Nad. Odb. K K K K K K K K K K K K K K K K Nad. Odb. Odb. Nad Nad. Odb. Bariera dalekosiężna Ochrona obwodowa N (K) N (K) N (K) N (K) N (K) N (K) Nad. Odb. Nad. Odb. Nad. Odb. K K K K K K O (K) O (K) N (K) N (K) O (K) O (K) O (K) O (K) O (K) O (K) N (K) N (K) N (K) N (K) O (K) O (K) O (K) O (K)

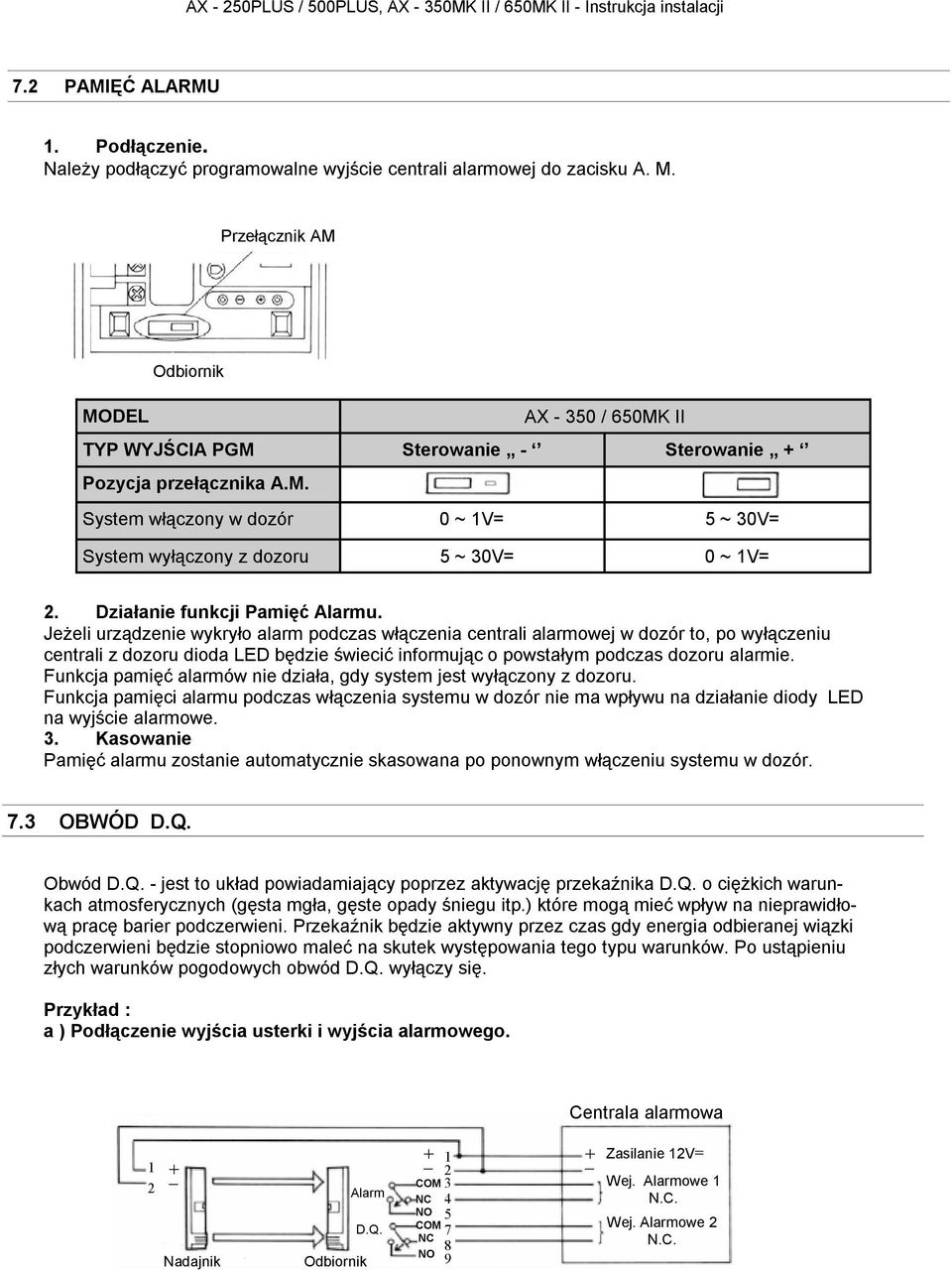

11 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji 7. PAMIĘĆ ALARMU. Podłączenie. Należy podłączyć programowalne wyjście centrali alarmowej do zacisku A. M. Przełącznik AM MODEL AX - 50 / 650MK II TYP WYJŚCIA PGM Sterowanie - Sterowanie + Pozycja przełącznika A.M. System włączony w dozór 0 ~ V= 5 ~ 0V= System wyłączony z dozoru 5 ~ 0V= 0 ~ V=. Działanie funkcji Pamięć Alarmu. Jeżeli urządzenie wykryło alarm podczas włączenia centrali alarmowej w dozór to, po wyłączeniu centrali z dozoru dioda LED będzie świecić informując o powstałym podczas dozoru alarmie. Funkcja pamięć alarmów nie działa, gdy system jest wyłączony z dozoru. Funkcja pamięci alarmu podczas włączenia systemu w dozór nie ma wpływu na działanie diody LED na wyjście alarmowe.. Kasowanie Pamięć alarmu zostanie automatycznie skasowana po ponownym włączeniu systemu w dozór. 7. OBWÓD D.Q. Obwód D.Q. - jest to układ powiadamiający poprzez aktywację przekaźnika D.Q. o ciężkich warunkach atmosferycznych (gęsta mgła, gęste opady śniegu itp.) które mogą mieć wpływ na nieprawidłową pracę barier podczerwieni. Przekaźnik będzie aktywny przez czas gdy energia odbieranej wiązki podczerwieni będzie stopniowo maleć na skutek występowania tego typu warunków. Po ustąpieniu złych warunków pogodowych obwód D.Q. wyłączy się. Przykład : a ) Podłączenie wyjścia usterki i wyjścia alarmowego. + _ Alarm D.Q. + _ + _ COM NC NO COM NC NO V= Wej. Alarmowe Wej. Alarmowe

12 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji b) Podłączenie z blokowaniem wyjścia alarmowego + _ D.Q. + _ Alarm _ V= Wej. Alarmowe N.C c) Podłączenie wyjścia usterki z blokowaniem wyjścia alarmowego + _ Alarm D.Q. + V= Wej. Alarmowe Wej. Alarmowe OBWÓD RETRANSMISJI Zaletą zastosowania tego obwodu jest eliminacja okablowania wychodzącego z centrali alarmowej do innych czujek, lub barier. + _ Alarm V= alarmowe Bez okablowania _ + COM + _ Alarmowe Należy zdjąć zworkę znajdującą się w nadajniku na złączu wejścia alarmowego ( i ) i podłączyć obwód wyjściowy alarmowy N.C innej czujki lub bariery. Zworka alarmowe Bariera lub inna czujka Alarm alarmowe WAŻNE Należy upewnić się, że zwora jest założona, gdy obwód retransmisji nie jest używany. Wyjście bariery, lub innej czujki musi posiadać styki (w żadnym wypadku N.O.)

13 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji 8. SPECYFIKACJA TECHNICZNA Model AX - 50 PLUS AX PLUS AX - 50MK II AX - 650MK II Metoda detekcji Fotoelektryczna, detekcja podczerwieni Zasięg Zewnętrzny 75 m 50 m 00 m 00 m Wewnętrzny 50 m 00 m 00 m 00m Odległość maksymalna 750 m 500 m 000 m 000 m Charakterystyka wiązki Podczerwień, emisja impulsowa Wybór częstotliwości pracy różne zakresy ( automatyczna synchronizacja ) Czas przerwania wiązek ms (regulowany) 0.5 ~ 0V= Pobór prądu (nad. + odb.) Działanie normalne - 50mA maks. Czas trwania alarmu sekundy (± ) Wyjście alarmowe Styk sabotażowy Typ NC, otwarty po zdjęciu obudowy (tylko w odbiorniku) Działanie normalne - 75mA maks. Podczas strojenia - 5mA maks. Przekaźnik typu C (8 V=, 0, A maks.) Typ NC, otwarty po zdjęciu obudowy Zakres temperatur pracy -5 C ~ +55 C -5 C ~ +55 C Wilgotność Kąt regulacji Do 95% maks. ± 0 w pionie, ± 90 w poziomie Pamięć alarmu Dioda wyświetla status pamięci Obwód D.Q. Zastosowany przekaźnik typu włącza się gdy energia wiązki stopniowo spada do minimalnego poziomu. Montaż 9. WYMIARY Na ścianie lub słupku Ciężar 700 g (razem nadajnik i odbiornik) 800 g (razem nadajnik i odbiornik) 00 mm 8.5 mm 67mm mm 00 mm 6 mm mm 99 mm 0 mm

14 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji 0. USUWANIE USTEREK. Brak działania po podłączeniu zasilania do nadajnika lub odbiornika Czy podłączenie kabli zasilających oraz polaryzacja są poprawne? Poprawić połączenia kabli zasilających i polaryzację. Sprawdzić, czy napięcie zasilania jest zgodne z podanym w tabeli danych technicznych. Czy napięcie zasilania jest większe niż V=? Dzwonić do Serwisu Możliwe przecięcie linii zasilającej. Odłączyć kable od zasilacza i zmierzyć wielkość napięcia. Czy napięcie jest prawidłowe? Odłączyć kabel zasilający od zasilacza i bariery i sprawdzić czy jest napięcie w linii zasilającej. Kable zasilające mogą być za długie w stosunku do wielkości minimalnego pola przekroju przewodu. Może to spowodować spadek napięcia. Użyć kabli o większym polu przekroju lub dodać zasilacz do najdalszych barier. Zwarcie w przewodach zasilających. Należy naprawić usterkę. Zasilacz może być uszkodzony. Naprawić lub zgłosić do serwisu.. Brak sygnalizacji alarmu nawet przy całkowitej blokadzie wiązek Dioda alarmowa świeci lecz centrala alarmowa nie jest w stanie alarmu Odłączyć przewody linii dozorowej od odbiornika. Sprawdzić, czy przekaźnik rozwiera się przy aktywacji Sprawdzić, czy nie ma zwarcia na linii dozorowej do centrali. Zadzwonić do serwisu Czy czas reakcji linii dozorowej centrali alarmowej jest mniejszy od sekundy? Zmienić lub naprawić przewód linii dozorowej. Centrala może być uszkodzona Ustawić czas reakcji linii dozorowej centrali Jeśli pokrywa odbiornika jest zdjęta i wiązki są zablokowane, wskaźnik alarmowy LED nie świeci się Przerwanie wiązki dalej od odbiornika nie wywołuje alarmu, a przerwanie w pobliżu odbiornika powoduje generowanie sygnału alarmowego Czy w pobliżu są inne zestawy barier podczerwieni? Odłączyć zasilanie od innych nadajników i przeprowadzić test Zmienić położenie wiązek lub dzwonić do serwisu AX - 50PLUS / 500PLUS Sprawdzić inne punkty Czy bariera działa teraz prawidłowo? Której bariery użyto? jest w zasięgu nadawania innych nadajników lub wiązki zostały odbite od gładkich powierzchni Sprawdzić inne punkty AX - 50MK II / 650MK II Zmienić częstotliwość pracy bariery Czy pomiędzy odbiornikiem i nadajnikiem jest powierzchnia od której mogą się odbijać wiązki? Regulować pionowe i/lub poziome ustawienie osi optycznej nadajnika, aby wyeliminować odbicia podczerwieni, zmierzyć poprawność zestrojenia woltomierzem. Sprawdzić inne punkty. Gdy soczewki odbiornika są całkowicie zasłonięte, generowany jest sygnał alarmowy. Odłączyć przewód linii dozorowej od odbiornika. Sprawdzić rezystancję wyjścia alarmu. Czy przekaźnik otwiera się po odłączeniu zasilania? Urządzenie może być zakłócane przez silne pole elektryczne. Może istnieć konieczność użycia kabli ekranowanych lub montażu w metalowych rurach. Dzwonić do serwisu Czas reakcji jest zbyt długi. Obrócić regulator czasu reakcji przeciwnie do ruchu wskazówek zegara o jedną pozycję. Intruz nie blokuje całkowicie dolnej i górnej wiązki Zmienić wysokość instalacji bariery.

15 AX - 50PLUS / 500PLUS, AX - 50MK II / 650MK II - Instrukcja instalacji. Alarm powstaje pomimo braku blokady wiązek Sprawdzić, czy wskaźnik alarmowy w odbiorniku świeci się? Przejść do procedury nr na poprzedniej stronie. Fałszywe alarmy Przy użyciu woltomierza, sprawdzić czy nadajnik i odbiornik są zestrojone. Dla AX-50/500PLUS powinno być 5V=, lub więcej, dla AX-50/650 MK II 5.5V= lub więcej. Używając diodowego poziomu zestrojenia upewnić się, że dioda pokazuje stan EXCEL Odłączyć przewody linii dozorowych centrali alarmowej i sprawdzić woltomierzem wyjście alarmowe odbiornika Zestroić ponownie oś optyczną i testować za pomocą woltomierza. Czy napięcie jest prawidłowe? Czy dioda LED w nadajniku świeci się? Wyjście w stanie alarmu Wyjście w stanie normalnym Czy urządzenie pracuje właściwie? Sprawdzić otoczenie, czy są obiekty, które mogą blokować wiązki Zadzwonić do serwisu Sprawdzić podłączenia przewodów linii dozorowych i działanie centrali alarmowej Koniec Wezwać serwis Usunąć obiekty lub zmienić przebieg wiązek Przejść do procedury nr na poprzedniej stronie Czy stopień zestrojenia jest poprawny? Sprawdzić przy użyciu woltomierza. Poprawić zestrojenie (patrz sekcja 5) Śnieg lub szron na pokrywie bariery. Silny deszcz w czasie wystąpienia alarmu. Drzewa, krzewy lub inne obiekty blokujące wiązki podczas powiewów wiatru. Wykrycie przelatującego ptaka. Użyć grzałki HU- Ustawić pokrętło regulatora czasu reakcji o jedną pozycję w prawo (zgodnie z ruchem wskazówek zegara). Obciąć gałęzie, aby uniknąć zbędnych aktywacji lub zmienić położenie bariery. Zmienić czas reakcji, wysokość instalacji lub ustawienie bariery. Czy nadajnik i odbiornik są solidnie zamontowane? Wykrycie małego zwierzęcia (pies, kot, sarna i inne). skierowany na wschodzące lub zachodzące słońce. Zmienić czas reakcji, wysokość instalacji lub ustawienie bariery, aby uniknąć aktywacji przez małe zwierzęta. Zmienić położenie nadajnika i odbiornika, aby uniknąć aktywacji przez promienie słoneczne. Zamontować bariery na stabilnych podstawach. W promieniu metra są obiekty odbijające światło np. szyby. Źle podłączone przewody lub skorodowane. Usunąć obiekty odbijające światło lub zmienić ustawienie barier. Sprawdzić prawidłowość podłączenia linii dozorowej i jeśli wszystko jest dobrze zadzwonić do Serwisu. Obudowy są zakurzone lub brudne. Wyczyścić obudowy suchą lub wilgotną szmatką, nie używać alkoholi lub rozpuszczalników
