ABB i-bus KNX Nastawnik, x-krotny, z rozpoznaniem prądu, 16/20 A, obciążenie typu C, MDRC SA/S x , 2CDG1101xxR0011

Wielkość: px
Rozpocząć pokaz od strony:

Download "ABB i-bus KNX Nastawnik, x-krotny, z rozpoznaniem prądu, 16/20 A, obciążenie typu C, MDRC SA/S x.16.6.1, 2CDG1101xxR0011"

Transkrypt

1 Dane techniczne 2CDC505083D4003 ABB i-bus KNX Opis produktu Nastawniki przełączania 16/20 A SA/S x to urządzenia do montażu szeregowego przeznaczone do zabudowy w rozdzielnicach o konstrukcji ProM. Urządzenia nadają się szczególnie dobrze do przełączania obciążeń o wysokich pikach prądu łączeniowego, np. żarówek ze sprężarkami kompensacyjnymi lub obciążeń generowanych przez świetlówki (AX) wg DIN EN Nastawniki przełączania mają po jednym module rozpoznania prądu obciążenia na wyjście. Maksymalny prąd obciążenia na wyjście wynosi 20 A. Możliwa jest ręczna obsługa nastawników przełączania przez terminal obsługowy. Wskazuje on jednocześnie stan przełączania. SA/S Nastawniki przełączania mogą przełączać przy użyciu styków bezpotencjałowych do 12 niezależnych odbiorników elektrycznych. Maksymalny prąd obciążenia na wyjście wynosi 20 A. Do podłączenia wyjść służą zaciski śrubowe z łbem kombi. Każde wyjście jest regulowane oddzielnie przez KNX. Urządzenie nie wymaga dodatkowego zasilania napięciem i po podłączeniu napięcia magistrali jest od razu gotowe do pracy. Parametryzację nastawnika przełączania wykonuje się przy użyciu narzędzia ETS. Połączenie z magistralą KNX odbywa się za pomocą zacisku przyłączeniowego magistrali znajdującego się w przedniej części.

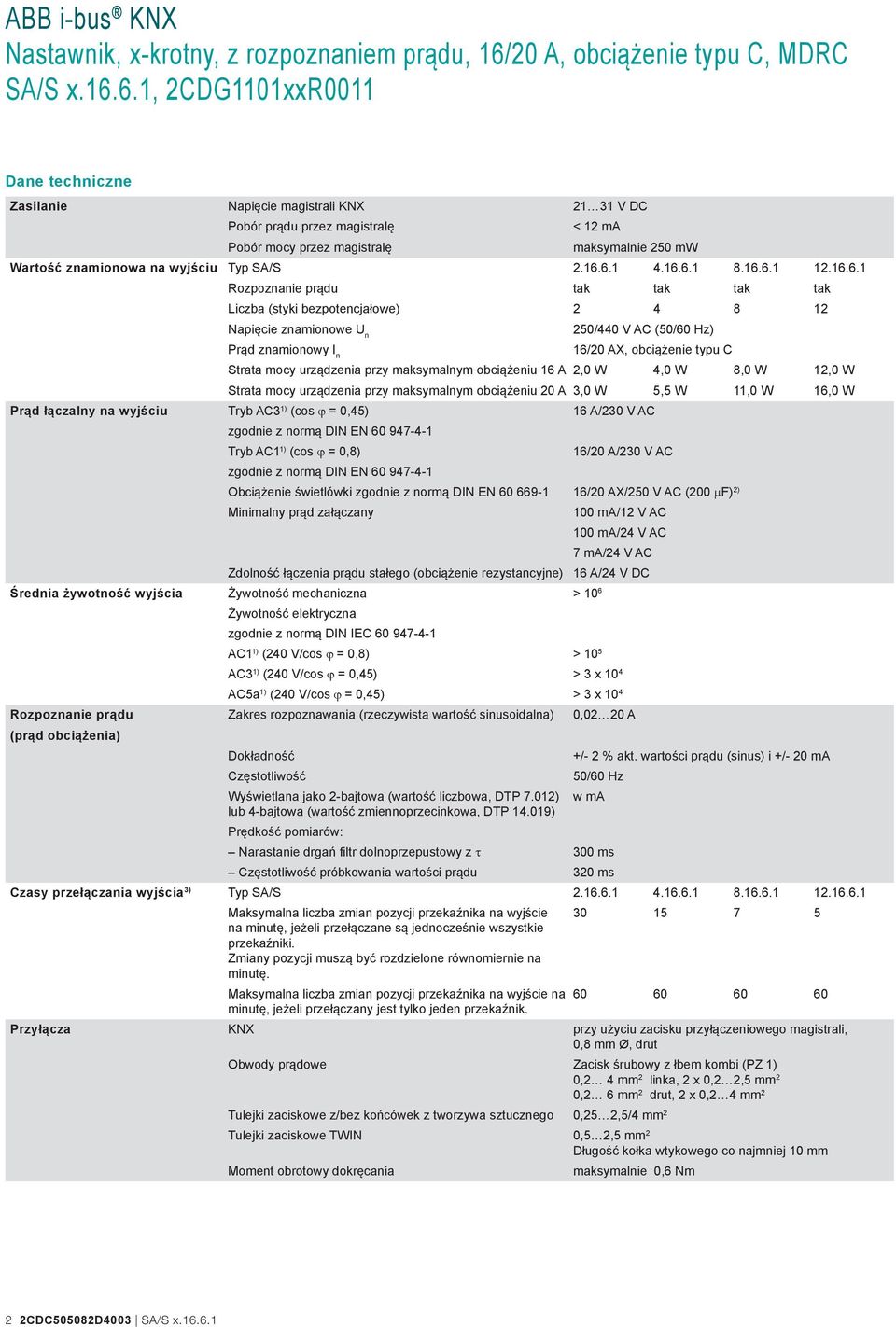

2 Dane techniczne Zasilanie Napięcie magistrali KNX V DC Pobór prądu przez magistralę Pobór mocy przez magistralę < 12 ma maksymalnie 250 mw Wartość znamionowa na wyjściu Typ SA/S Rozpoznanie prądu tak tak tak tak Liczba (styki bezpotencjałowe) Napięcie znamionowe U n 250/440 V AC (50/60 Hz) Prąd znamionowy I n 16/20 AX, obciążenie typu C Strata mocy urządzenia przy maksymalnym obciążeniu 16 A 2,0 W 4,0 W 8,0 W 12,0 W Strata mocy urządzenia przy maksymalnym obciążeniu 20 A 3,0 W 5,5 W 11,0 W 16,0 W Prąd łączalny na wyjściu Tryb AC3 1) (cos ϕ = 0,45) 16 A/230 V AC zgodnie z normą DIN EN Tryb AC1 1) (cos ϕ = 0,8) 16/20 A/230 V AC zgodnie z normą DIN EN Obciążenie świetlówki zgodnie z normą DIN EN /20 AX/250 V AC (200 mf) 2) Minimalny prąd załączany 100 ma/12 V AC 100 ma/24 V AC 7 ma/24 V AC Zdolność łączenia prądu stałego (obciążenie rezystancyjne) 16 A/24 V DC Średnia żywotność wyjścia Żywotność mechaniczna > 10 6 Żywotność elektryczna zgodnie z normą DIN IEC AC1 1) (240 V/cos ϕ = 0,8) > 10 5 AC3 1) (240 V/cos ϕ = 0,45) > 3 x 10 4 AC5a 1) (240 V/cos ϕ = 0,45) > 3 x 10 4 Rozpoznanie prądu Zakres rozpoznawania (rzeczywista wartość sinusoidalna) 0,02 20 A (prąd obciążenia) Dokładność +/- 2 % akt. wartości prądu (sinus) i +/- 20 ma Częstotliwość 50/60 Hz Wyświetlana jako 2-bajtowa (wartość liczbowa, DTP 7.012) w ma lub 4-bajtowa (wartość zmiennoprzecinkowa, DTP ) Prędkość pomiarów: Narastanie drgań filtr dolnoprzepustowy z t 300 ms Częstotliwość próbkowania wartości prądu 320 ms Czasy przełączania wyjścia 3) Typ SA/S Maksymalna liczba zmian pozycji przekaźnika na wyjście na minutę, jeżeli przełączane są jednocześnie wszystkie przekaźniki. Zmiany pozycji muszą być rozdzielone równomiernie na minutę. Maksymalna liczba zmian pozycji przekaźnika na wyjście na minutę, jeżeli przełączany jest tylko jeden przekaźnik. Przyłącza KNX przy użyciu zacisku przyłączeniowego magistrali, 0,8 mm Ø, drut Obwody prądowe Zacisk śrubowy z łbem kombi (PZ 1) 0,2 4 mm 2 linka, 2 x 0,2 2,5 mm 2 0,2 6 mm 2 drut, 2 x 0,2 4 mm 2 Tulejki zaciskowe z/bez końcówek z tworzywa sztucznego 0,25 2,5/4 mm 2 Tulejki zaciskowe TWIN 0,5 2,5 mm 2 Długość kołka wtykowego co najmniej 10 mm Moment obrotowy dokręcania maksymalnie 0,6 Nm 2 2CDC505082D4003 SA/S x

3 Elementy obsługowe i wskaźnikowe Przycisk/dioda LED programowania Wskaźnik ustawienia przełączania do nadawania adresu fizycznego Terminal obsługowy przekaźnika Stopień ochrony IP 20 Zgodnie z normą DIN EN Klasa ochrony II Zgodnie z normą DIN EN Kategoria izolacji Kategoria przepięciowa III zgodnie z normą DIN EN Niskie napięcie bezpieczne KNX Stopień zanieczyszczenia 2 zgodnie z normą DIN EN SELV 24 V DC Zakres temperatur Praca - 5 C +45 C Magazynowanie -25 C +55 C Transport -25 C +70 C Warunki otoczenia Maksymalna wilgotność powietrza 95%, niedopuszczalne wyroszenie Konstrukcja Urządzenie do montażu szeregowego (MDRC) Modułowe urządzenie instalacyjne, Pro M Typ SA/S Wymiary 90 x S x 64,5 mm (W x S x G) Szerokość S w mm Szerokość montażowa w TE (moduły po 18 mm) Głębokość montażowa w mm 64,5 64,5 64,5 64,5 Waga w kg 0,21 0,38 0,69 0,90 Montaż na szynie nośnej 35 mm Zgodnie z normą DIN EN Pozycja montażowa Obudowa/kolor Dowolna Tworzywo sztuczne, szary Zatwierdzenia KNX zgodnie z normą EN , -2 Certyfikat Znak CE zgodnie z dyrektywą o kompatybilności elektromagnetycznej oraz dyrektywą niskonapięciową 1) Dalsze informacje o żywotności elektrycznej wg normy DIN IEC , zobacz: Informacje o obciążeniach AC1, AC3, AX, C (Instrukcja użytkowania). 2) Nie można przy tym przekraczać maksymalnej wartości szczytowej prądu łączeniowego. 3) Dane mają zastosowanie dopiero wtedy, gdy napięcie magistrali jest przyłożone do urządzenia przez co najmniej 30 s. Typowe opóźnienie zadziałania przekaźnika wynosi ok. 20 ms. SA/S x CDC505082D4003 3

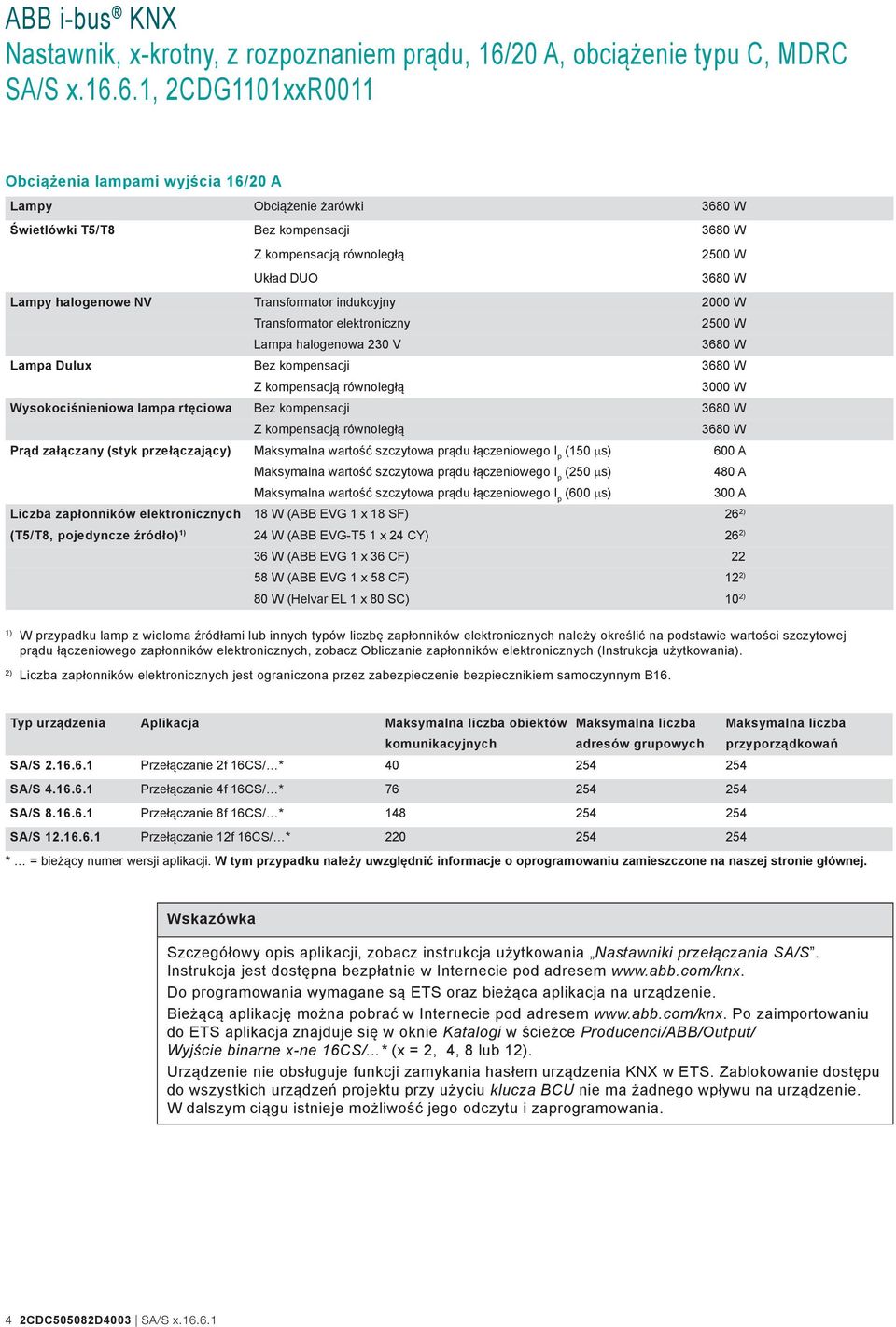

4 Obciążenia lampami wyjścia 16/20 A Lampy Obciążenie żarówki 3680 W Świetlówki T5/T8 Bez kompensacji 3680 W Z kompensacją równoległą 2500 W Układ DUO 3680 W Lampy halogenowe NV Transformator indukcyjny 2000 W Transformator elektroniczny 2500 W Lampa halogenowa 230 V 3680 W Lampa Dulux Bez kompensacji 3680 W Z kompensacją równoległą 3000 W Wysokociśnieniowa lampa rtęciowa Bez kompensacji 3680 W Z kompensacją równoległą 3680 W Prąd załączany (styk przełączający) Maksymalna wartość szczytowa prądu łączeniowego I p (150 µs) 600 A Maksymalna wartość szczytowa prądu łączeniowego I p (250 µs) 480 A Maksymalna wartość szczytowa prądu łączeniowego I p (600 µs) 300 A Liczba zapłonników elektronicznych 18 W (ABB EVG 1 x 18 SF) 26 2) (T5/T8, pojedyncze źródło) 1) 24 W (ABB EVG-T5 1 x 24 CY) 26 2) 36 W (ABB EVG 1 x 36 CF) W (ABB EVG 1 x 58 CF) 12 2) 80 W (Helvar EL 1 x 80 SC) 10 2) 1) W przypadku lamp z wieloma źródłami lub innych typów liczbę zapłonników elektronicznych należy określić na podstawie wartości szczytowej prądu łączeniowego zapłonników elektronicznych, zobacz Obliczanie zapłonników elektronicznych (Instrukcja użytkowania). 2) Liczba zapłonników elektronicznych jest ograniczona przez zabezpieczenie bezpiecznikiem samoczynnym B16. Typ urządzenia Aplikacja Maksymalna liczba obiektów Maksymalna liczba Maksymalna liczba komunikacyjnych adresów grupowych przyporządkowań SA/S Przełączanie 2f 16CS/ * SA/S Przełączanie 4f 16CS/ * SA/S Przełączanie 8f 16CS/ * SA/S Przełączanie 12f 16CS/ * * = bieżący numer wersji aplikacji. W tym przypadku należy uwzględnić informacje o oprogramowaniu zamieszczone na naszej stronie głównej. Wskazówka Szczegółowy opis aplikacji, zobacz instrukcja użytkowania Nastawniki przełączania SA/S. Instrukcja jest dostępna bezpłatnie w Internecie pod adresem Do programowania wymagane są ETS oraz bieżąca aplikacja na urządzenie. Bieżącą aplikację można pobrać w Internecie pod adresem Po zaimportowaniu do ETS aplikacja znajduje się w oknie Katalogi w ścieżce Producenci/ABB/Output/ Wyjście binarne x-ne 16CS/...* (x = 2, 4, 8 lub 12). Urządzenie nie obsługuje funkcji zamykania hasłem urządzenia KNX w ETS. Zablokowanie dostępu do wszystkich urządzeń projektu przy użyciu klucza BCU nie ma żadnego wpływu na urządzenie. W dalszym ciągu istnieje możliwość jego odczytu i zaprogramowania. 4 2CDC505082D4003 SA/S x

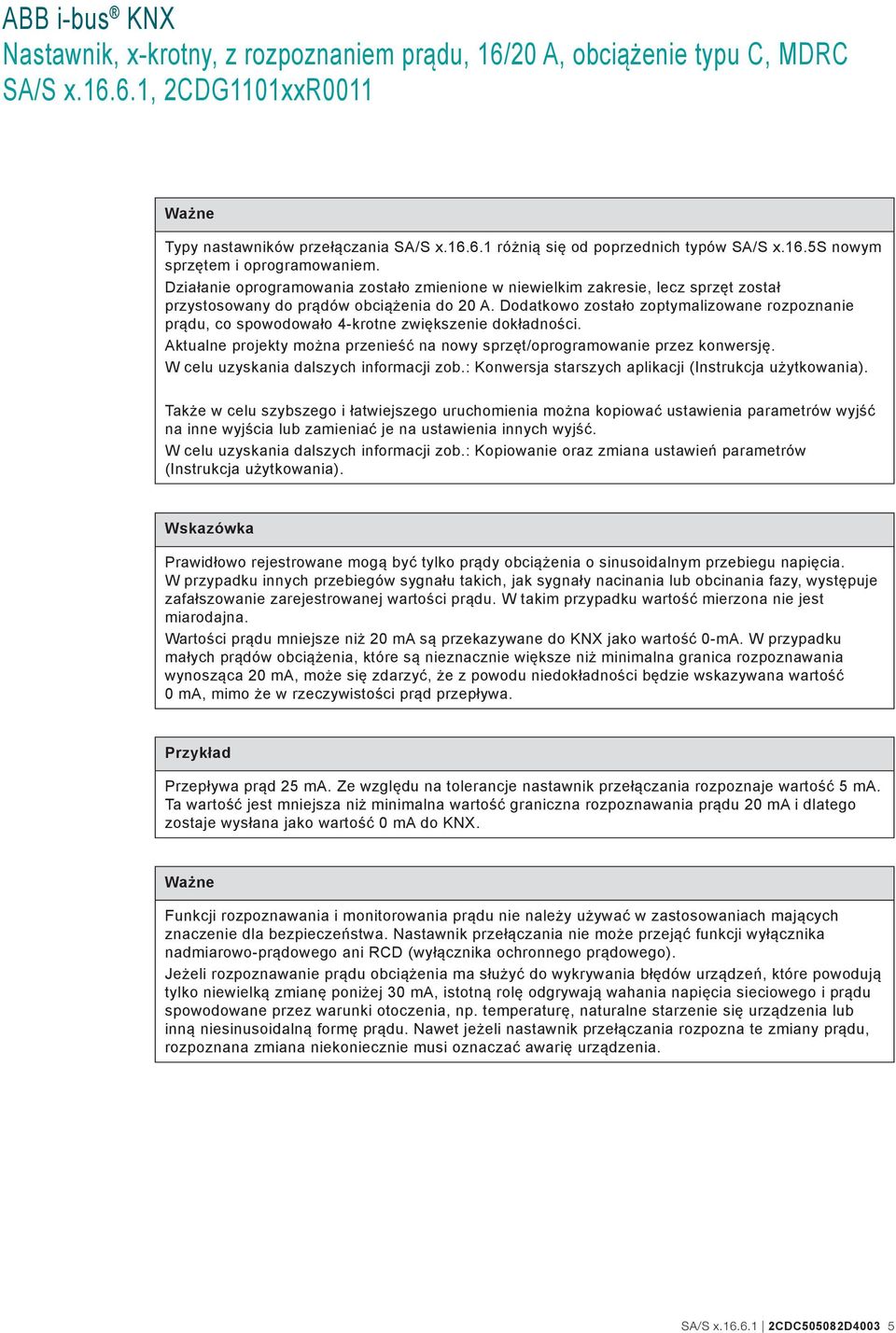

5 Ważne Typy nastawników przełączania SA/S x różnią się od poprzednich typów SA/S x.16.5s nowym sprzętem i oprogramowaniem. Działanie oprogramowania zostało zmienione w niewielkim zakresie, lecz sprzęt został przystosowany do prądów obciążenia do 20 A. Dodatkowo zostało zoptymalizowane rozpoznanie prądu, co spowodowało 4-krotne zwiększenie dokładności. Aktualne projekty można przenieść na nowy sprzęt/oprogramowanie przez konwersję. W celu uzyskania dalszych informacji zob.: Konwersja starszych aplikacji (Instrukcja użytkowania). Także w celu szybszego i łatwiejszego uruchomienia można kopiować ustawienia parametrów wyjść na inne wyjścia lub zamieniać je na ustawienia innych wyjść. W celu uzyskania dalszych informacji zob.: Kopiowanie oraz zmiana ustawień parametrów (Instrukcja użytkowania). Wskazówka Prawidłowo rejestrowane mogą być tylko prądy obciążenia o sinusoidalnym przebiegu napięcia. W przypadku innych przebiegów sygnału takich, jak sygnały nacinania lub obcinania fazy, występuje zafałszowanie zarejestrowanej wartości prądu. W takim przypadku wartość mierzona nie jest miarodajna. Wartości prądu mniejsze niż 20 ma są przekazywane do KNX jako wartość 0-mA. W przypadku małych prądów obciążenia, które są nieznacznie większe niż minimalna granica rozpoznawania wynosząca 20 ma, może się zdarzyć, że z powodu niedokładności będzie wskazywana wartość 0 ma, mimo że w rzeczywistości prąd przepływa. Przykład Przepływa prąd 25 ma. Ze względu na tolerancje nastawnik przełączania rozpoznaje wartość 5 ma. Ta wartość jest mniejsza niż minimalna wartość graniczna rozpoznawania prądu 20 ma i dlatego zostaje wysłana jako wartość 0 ma do KNX. Ważne Funkcji rozpoznawania i monitorowania prądu nie należy używać w zastosowaniach mających znaczenie dla bezpieczeństwa. Nastawnik przełączania nie może przejąć funkcji wyłącznika nadmiarowo-prądowego ani RCD (wyłącznika ochronnego prądowego). Jeżeli rozpoznawanie prądu obciążenia ma służyć do wykrywania błędów urządzeń, które powodują tylko niewielką zmianę poniżej 30 ma, istotną rolę odgrywają wahania napięcia sieciowego i prądu spowodowane przez warunki otoczenia, np. temperaturę, naturalne starzenie się urządzenia lub inną niesinusoidalną formę prądu. Nawet jeżeli nastawnik przełączania rozpozna te zmiany prądu, rozpoznana zmiana niekoniecznie musi oznaczać awarię urządzenia. SA/S x CDC505082D4003 5

6 Schemat połączeń SA/S CDC072086F Ramka mocująca tabliczek 2 Przycisk Programowanie 3 Dioda LED Programowanie 4 Zacisk przyłączeniowy magistrali 5 Wskaźnik ustawienia przełączania i obsługa ręczna 6 Obwód prądu obciążenia, po 2 zaciski przyłączeniowe Napięcie dotykowe. Niebezpieczeństwo Niebezpieczeństwo obrażeń. Uwzględnić odłączanie wszystkich biegunów. 6 2CDC505082D4003 SA/S x

7 Rysunek wymiarowy SA/S CDC072019F0013 SA/S SA/S SA/S SA/S Szerokość S 36 mm 72 mm 144 mm 216 mm Szerokość montażowa 2 TE 4 TE 8 TE 12 TE (moduły po 18 mm) SA/S x CDC505082D4003 7

8 Kontakt ABB STOTZ-KONTAKT GmbH Eppelheimer Straße Heidelberg, Niemcy Telefon: +49 (0) Faks: +49 (0) Pozostałe informacje i osoby kontaktowe: Wskazówka: Zastrzegamy sobie prawo do zmian technicznych produktów oraz zmian w treści tego dokumentu bez wcześniejszego powiadomienia. Przy zamówieniach zastosowanie mają odpowiednio ustalone warunki. ABB AG nie ponosi żadnej odpowiedzialności za ewentualne błędy lub braki w tym dokumencie. Zastrzegamy sobie wszelkie prawa do niniejszego dokumentu oraz zawartych w nim urządzeń oraz zdjęć. Powielanie, udostępnianie osobom trzecim lub wykorzystanie treści, także we fragmentach, jest zabronione bez wcześniejszej pisemnej zgody ABB AG. Druk numer 2CDC505082D4003 (01/2015) Copyright 2015 ABB Wszystkie prawa zastrzeżone
