1 Budowa nowoczesnego systemu gospodarki odpadami, rekultywacja nieczynnych składowisk oraz usuwanie azbestu na terenie gmin należących do Związku Komunalnego Gmin Ziemi Lubartowskiej Planowany projekt składać się będzie z trzech działań 1. Budowa Zakładu Zagospodarowania Odpadów wraz z wyposażeniem 2. Rekultywacja nieczynnych składowisk odpadów 3. Usuwanie azbestu z terenu gmin należących do ZZO w Lubartowie. 1

2 Plan zagospodarowania terenu 2

3 OBIEKTY INFRASTRUKTURY TECHNICZNEJ Budynek socjalno-biurowy; Budynek warsztatowo-garażowy wraz z magazynem odpadów niebezpiecznych; Waga samochodowa; Brodzik dezynfekcyjny; Myjnia płytowa; Wiaty magazynowe na odpady surowcowe; Instalacje: wodociągowa, sanitarna, deszczowa, technologiczna; Zasilanie energetyczne; Ogrodzenie; Zieleń. Obiekty funkcjonalne Sortownia odpadów komunalnych Linia produkcji paliwa alternatywnego Instalacja fermentacji Punkt demontażu odpadów wielkogabarytowych Punkt zagospodarowania odpadów budowlanych Punkt magazynowania odpadów niebezpiecznych 3

4 Hala sortowni Hala sortowni odpadów Dla potrzeb lokalizacji na terenie Zakładu linii sortowniczej przewidziano budowę jednonawowej hali o konstrukcji stalowej. Linia sortownicza zlokalizowana będzie w hali o konstrukcji stalowej o wymiarach zewnętrznych w rzucie poziomym 120,11 x 36,01 m. Wysokość hali w świetle od poziomu posadowienia słupów wynosi 10,0 m. Całkowita wysokość hali w kalenicy 13,95 m. Konstrukcję nośną stanowią poprzeczne ramy stalowe jednonawowe, z ryglem stalowym kratowym dwuspadowym. Rozpiętość osiowa ram 35,26 m; nachylenie połaci dachowej 1:8 (7 o ). W hali sortowni wydzielono 2 boksy na odpady przeznaczone do czasowego magazynowania przed skierowanie ich na linię sortowniczą. Boks do gromadzenia odpadów zmieszanych ma wymiary w rzucie 15,0 x 12,5 m, ograniczony w części ścianą oporową z bali drewnianych o wysokości 3,0 m. ponad poziom posadzki. Boks do gromadzenia odpadów zbieranych selektywnie ma 2 komory o wymiarach w rzucie 4,20 x 7,50 m każdy, ograniczony ścianami oporowymi z bali drewnianych o wysokości 2,0 m. ponad poziom posadzki. We wschodniej części hali znajduje się zaplecze socjalne o wymiarach 11,52 x 8,32 x 3,15 m o konstrukcji z płyt warstwowych z rdzeniem z pianki poliuretanowej. Zaplecze obejmuje pomieszczania socjalne dla pracowników obsługujących linie technologiczne, urządzenia i maszyny pracujące w hali sortowni. 4

5 Schemat linii sortowniczej ZAŁOŻENIA TECHNOLOGII SORTOWANIA ODPADÓW segregacji poddawane będą odpady oznaczone w katalogu odpadów kodami: nie segregowane (zmieszane) odpady komunalne w ilości 22tys. Mg/rok; papier i tektura w ilości 3,5 tys. Mg/rok; tworzywa sztuczne w ilości 2,5 tys. Mg/rok. Miejsce pozyskiwania odpadów gminy Związku Komunalnego Gmin Ziemi Lubartowskiej oraz inne gminy Regionu Północno Zachodniego Gospodarki Odpadami. Sposób pozyskiwania odpadów selektywne zbieranie odpadów oraz zbieranie odpadów w sposób nieselektywny. Zatrudnienie- 14 pracowników 5

6 . ZAŁOŻENIA I OPIS TECHNOLOGII PRODUKCJI PALIWA ALTERNATYWNEGO do produkcji paliwa alternatywnego z odpadów (kod ) kierowane będą odpady oznaczone w katalogu odpadów kodami: nie segregowane (zmieszane) odpady komunalne (frakcja palna) w ilości 12 tys. Mg/rok; papier i tektura (balast) w ilości 1,0 tys. Mg/rok; tworzywa sztuczne w ilości 0,5 tys. Mg/rok. Miejsce pozyskiwania odpadów gminy Związku Komunalnego Gmin Ziemi Lubartowskiej oraz inne gminy Regionu Północno Zachodniego Gospodarki Odpadami. Sposób pozyskiwania odpadów balast z segregacji selektywne zbieranych odpadów opakowaniowych z papieru i tektury, balast z segregacji odpadów opakowaniowych ztworzyw sztucznych oraz frakcja palna z segregacji odpadów zmieszanych. Zatrudnienie - 3 pracowników 6

7 SCHEMAT PROCESU PRODUKCJI PALIWA ALTERNATYWNEGO (RDF) PRZYJĘCIE ODPADÓW ROZDRABNIANIE WSTĘPNE SEPARACJA FERROMAGNETYKÓW SEPARACJA BALISTYCZNA FRAKCJA LEKKA FRAKCJA DROBNA FRAKCJA CIĘŻKA (TOCZĄCA) ROZDRABNIANIE KOŃCOWE (RASOR) SKŁADOWISKO ODPADÓW ODBIORCY (PALIWO RDF) Instalacja fermentacji odpadów Projektowana instalacja fermentacji przeznaczona jest do prowadzenia procesu fermentacji odpadów ulegających biodegradacji. Instalacja składać będzie się z następujących obiektów budowlanych: hala technologiczna, w której odbywać się będzie przyjmowanie odpadów do instalacji oraz odbiór pozostałości po procesie fermentacji. Przewiduje się budowę jednonawowej hali o konstrukcji stalowej firmy Llentabhallen o wymiarach zewnętrznych w rzucie poziomym 40x21,9 m. Wysokość hali w świetle od poziomu posadowienia słupów wynosi 8,0 m. Całkowita wysokość hali w kalenicy 10,43 m. Konstrukcję nośną stanowią poprzeczne ramy stalowe jednonawowe, z ryglem stalowym kratowym jednospadowym. Rozpiętość osiowa ram 21,16 m; nachylenie połaci dachowej 1:16 (4 o ). Rozwiązanie systemowe -system Llentabhallen. Hala wyposażona w bramy typu Hormann, doświetla dachowe. fermentery rurowe o pojemności 160 m 3 każdy, wykonane ze stali, izolowane termicznie, wyposażone w mieszadło, system czujników i ogrzewania usytuowane na wolnym powietrzu na 4 podporach fermenter wtórny o pojemności użytkowej około 970 m 3, izolowany termicznie, wyposażony w dwa mieszadła, system czujników i system ogrzewania zbiornik buforowy przefermentowanego substratu o pojemności użytkowej około 70 m 3 zbiornik wody poprocesowej o pojemności użytkowej około 1100 m 3 pochodnia spalania nadmiaru gazu kogenerator prądu elektrycznego wraz z sekcją osuszania gazu i wymiennikiem ciepła instalacja oczyszczania powietrza z biofiltrem wyposażona w instalację nawilżającą, wentylator radialny, płuczkę, wymiennik ciepła oraz warstwę biomasy filtrującej 7

8 Schemat instalacji fermentacji odpadów ZAŁOŻENIA I OPIS TECHNOLOGII FERMENTACJI ODPADÓW ORGANICZNYCH Do procesu fermentacji kierowane będą odpady oznaczone w katalogu odpadów kodami: odpady ulegające biodegradacji z ogrodów i parków w ilości 1,5 tys. Mg/rok; ustabilizowane komunalne osady ściekowe w ilości 6,0 tys. Mg/rok; Podsitowa frakcja organiczna w ilości do 2,5 tys Mg/rok Miejsce pozyskiwania odpadów gminy Związku Komunalnego Gmin Ziemi Lubartowskiej oraz inne gminy Regionu Północno Zachodniego Gospodarki Odpadami. Sposób pozyskiwania odpadów selektywne zbieranie odpadów ulegających biodegradacji oraz osady z gminnych oczyszczalni ścieków. Przewidywane zatrudnienie -2 pracowników 8

9 SCHEMAT PROCESU FERMENTACJI ODPADÓW ORGANICZNYCH PRZYJĘCIE ODPADÓW ROZDRABNIANIE HOMOGENIZACJA FERMENTACJA WSTĘPNA FERMENTACJA WTÓRNA WYKORZYSTANIE BIOGAZU OBRÓBKA POZOSTAŁOŚCI POPROCESOWEJ ENERGIA ELEKTRYCZNA ENERGIA CIEPLNA POZOSTAŁOŚĆ STAŁA (KOMPOST) POZOSTAŁOŚĆ CIEKŁA (NAWÓZ) Pozostałe elementy zakładu DEMONTAŻ ODPADÓW WIELKOGABARYTOWYCH Zatrudnienie 2 pracowników Odpady pochodzące z okresowych zbiórek CZASOWE MAGAZYNOWANIE ODPADÓW NIEBEZPIECZNYCH Punkt czasowego magazynowania odpadów niebezpiecznych stanowi wiata obudowana siatką, przeznaczona jest do czasowego gromadzenia odpadów niebezpiecznych wysegregowanych metodą u źródła, ze strumienia odpadów surowcowych, demontażu odpadów wielkogabarytowych oraz ze strumienia komunalnych odpadów zmieszanych. Przewidziano czasowe magazynowanie: akumulatorów, baterii, farb i lakierów, farmaceutyków, świetlówek, przepracowanych olejów, przeterminowanych środków ochrony roślin i części urządzeń elektrycznych i elektronicznych. Do czasu zgromadzenia partii transportowej danego rodzaju odpadów, będą one składowane w punkcie, a następnie kierowane do specjalistycznych instalacji, w których poddane zostaną unieszkodliwieniu. ZAGOSPODAROWANIE ODPADÓW BUDOWLANYCH Zebrane z terenu gmin odpady budowlane pochodzące z gospodarstw domowych iod podmiotów gospodarczych kierowane będą do Punktu Zagospodarowania Odpadów Budowlanych. Do punktu trafiać będzie ok Mg odpadów budowlanych gospodarstw domowych oraz odpady budowlane od podmiotów gospodarczych. Punkt stanowić będzie utwardzony plac powierzchni ok m2. Naplacu zlokalizowana będzie linia technologiczna KMS 100/55 E składająca się z kruszarki szczękowej dobetonu z koszem zasypowym i przenośnika rozładowczego. Plac technologiczny punktu może być osłonięty wiatą. Uzyskany z rozdrobnienia odpadów granulat wykorzystywany być może jako: warstwa przesypowa odpadów unieszkodliwianych na składowisku odpadów; podsypka pod budowę dróg; warstwa nawierzchniowa do utwardzania dróg gruntowych; surowiec do produkcji prefabrykatów betonowych. 9

10 ZESTAWIENIE POWIERZCHNI PROJEKTOWANYCH OBIEKTÓW BUDOWLANYCH Działaniami uzupełniającymi do projektu są zakupy niezbędnego sprzętu do zbiórki odpadów: + zakup samochodu wysokiego zgniotu 16 [m3] + zakup samochodu wysokiego zgniotu 18 [m3] + zakup pojemników do zbiórki odpadów + zakup samochodu do wywozu kontenerów + zakup specjalistycznego samochodu do zbiórki odpadów niebezpiecznych 10

11 Produkty zakładu Mg kompostu Mg płynnego nawozu organicznego Nm3 biogazu oraz uzyskania nadwyżki energii przeznaczonej do sprzedaży ok.: kwh energii elektrycznej kwh energii cieplnej. Efekty dotyczące odpadów -Redukcja strumienia odpadów składowanych na składowiskach o 70%, -Spełnienie wymogu składowania osadów z oczyszczalni ścieków na składowiskach odpadów, -Wypełnienie norm dotyczących redukcji składowanych odpadów organicznych, -Wypełnienie norm dotyczących redukcji składowania odpadów opakowaniowych. 11

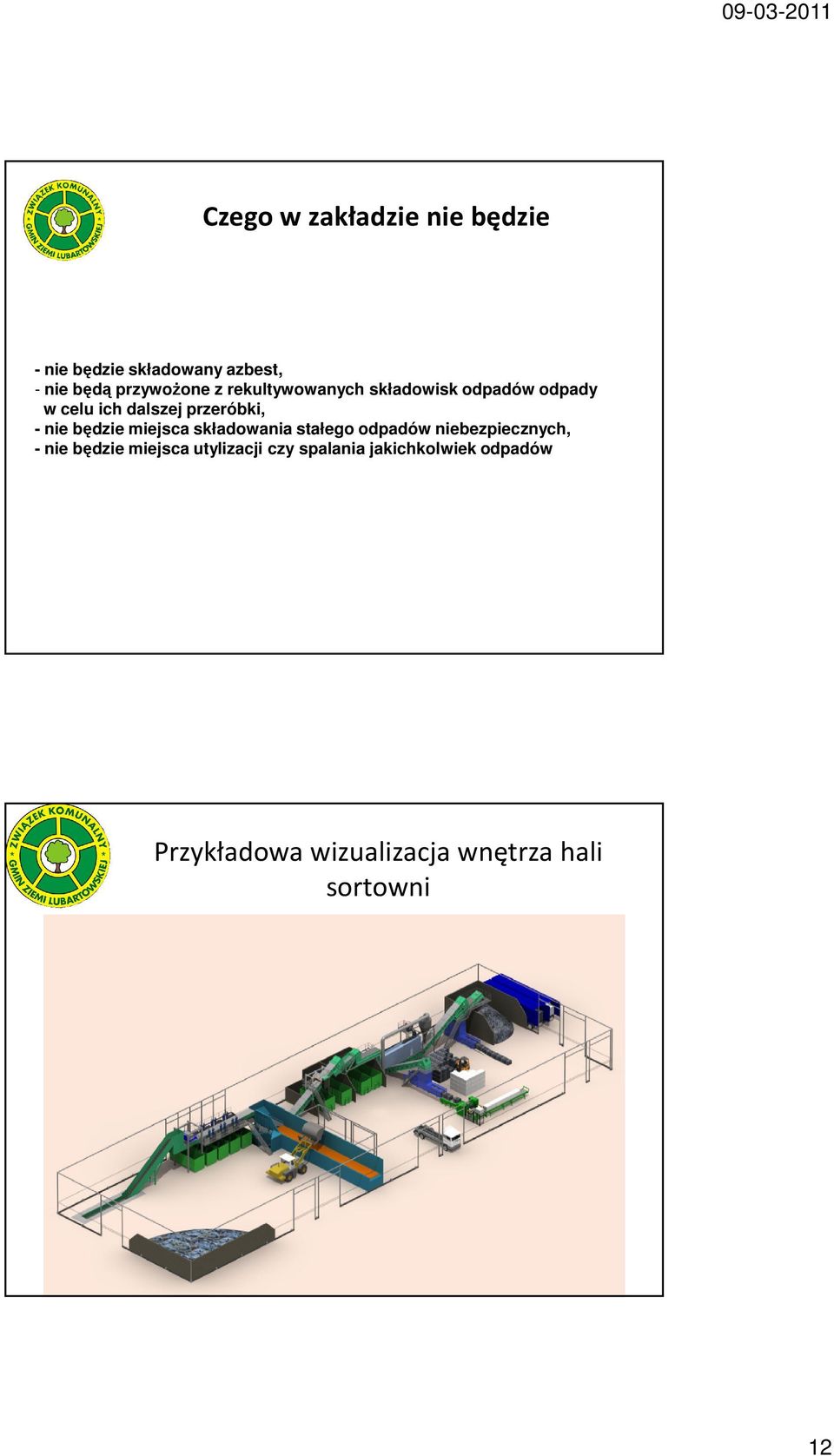

12 Czego w zakładzie nie będzie - nie będzie składowany azbest, - nie będą przywożone z rekultywowanych składowisk odpadów odpady w celu ich dalszej przeróbki, - nie będzie miejsca składowania stałego odpadów niebezpiecznych, - nie będzie miejsca utylizacji czy spalania jakichkolwiek odpadów Przykładowa wizualizacja wnętrza hali sortowni 12

13 Rekultywacja składowisk Rekultywacje składowisk przeprowadza się w dwóch etapach: a) rekultywacja techniczna obejmuje ukształtowanie bryły składowiska w odpowiedni sposób, nadanie bezpiecznego nachylenia skarpom. b) rekultywacja biologiczna obejmuje zabezpieczenie stateczności zboczy poprzez zabudowę biologiczną, przeciwerozyjną obudowę zboczy i wierzchowin roślinnością, inicjowanie procesów glebotwórczych, stworzenie warunków siedliskowych dla roślin, odtworzenie gleb metodami agrotechnicznymi (uprawa mechaniczna gruntu, nawożenie mineralne, wprowadzanie mieszanek próchniczych, głównie motylkowych i traw). Czas rekultywacji biologicznej trwa bardzo różnie w zależności od typu nieużytku, właściwości fizykochemicznych podłoża, typu zagospodarowania. REALIZACJA ROBÓT roboty ziemne związane z ukształtowaniem czaszy kwatery (wykopy, przemieszczania gruntów, nasypy z zagęszczeniem), wykonanie poletek doświadczalnych w celu ustalenia ilości przejazdów walca po jednym śladzie dla uzyskania wymaganego zagęszczenia gruntu oraz dla określenia współczynnika spulchnienia gruntu wbudowywanego. wykonanie drenażu odgazowującego (dowóz gruntu, przemieszczenie, uformowanie, zagęszczenie) uszczelnienie czaszy kwatery warstwą gruntu słabo przepuszczalnego (dowóz gruntu, przemieszczenie, uformowanie, zagęszczenie) Wykonanie warstwy organicznej (dowóz gruntu, przemieszczenie, uformowanie, zagęszczenie) posadowienie studzienek odgazowujących (wykopy, montaż rurociągów oraz wszelkie roboty związane), rekultywacja biologiczna 13

14 Rekultywacja składowisk Koszty rekultywacji składowisk odpadów w: Luszawie, Niedźwiadzie, Kolechowicach, Nowodworze Dofinansowanie 85% Całość zadania Kwota dofinansowania Kwota dofinansowania ,00 CHF ,9 CHF ,20 PLN Usuwanie azbestu Kolejność działań: 1. Akcja informacyjna 2. Nabór uczestników 6. Wybór wykonawców demontażu 7. Koordynacja działań 8. Rozliczenie 14

15 Usuwanie azbestu Ilościowe zestawienie wyrobów zawierających azbest w poszczególnych gminach Związku 1.Gmina Miasto Lubartów m 2 832,582 Mg 2. Gmina i Miasto Ostrów Lubelski m ,78 Mg 3. Gmina Lubartów m ,96 Mg 4. Gmina Niedźwiada m ,96 Mg 5. Gmina Ostrówek m ,10 Mg Suma: m ,38 Mg Fundusz szwajcarski finansuje zbiórkę 30 % azbestu tj.»5052 Mg Za kwotę ,00 PLN Projekt będzie trwał w latach: budowa ZZO Lubartów pozostałe działania w ramach projektu. 15

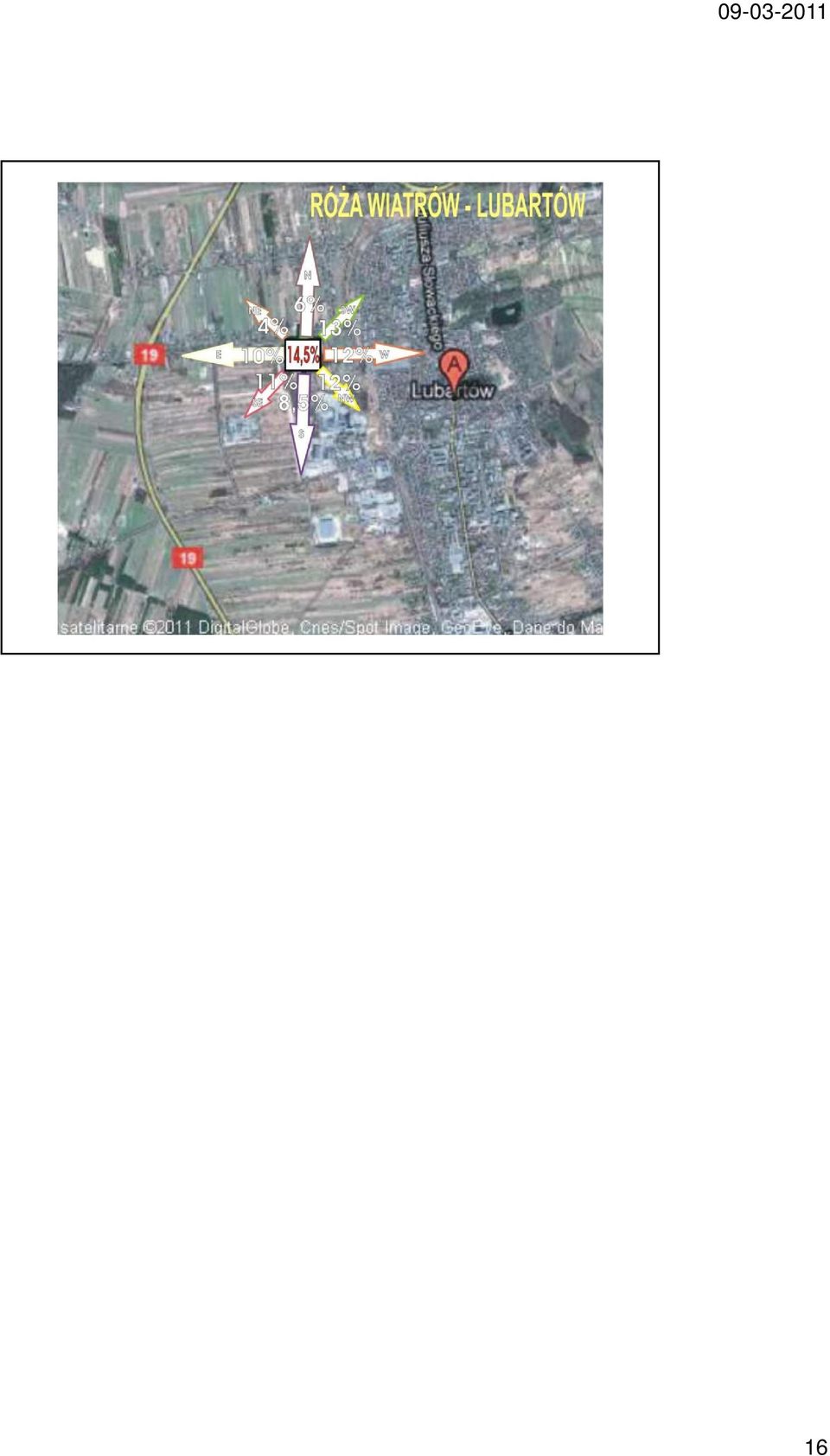

16 16
