1 Opracowanie zintegrowanych technologii wytwarzania paliw i energii z biomasy, odpadów rolniczych i innych

2 Cele Zadania 4 Opracowanie innowacyjnych technologii kogeneracji energii elektrycznej i cieplnej (a także chłodu) w skojarzeniu z produkcją biopaliw. Opracowanie typoszeregów rozproszonych układów energetycznych Opracowanie i wykonanie 3 pilotażowych instalacji demonstracyjnych stanowiących podstawę dla przyszłych wdrożeń nowoczesnych technologii Spełnienie technicznych warunków dla idei: AUTONOMICZNEGO REGIONU ENERGETYCZNEGO (Koncepcja aktualnie rozwijana w Zespole Ekspertów przy Ministerstwie Rolnictwa)

Opracowanie typoszeregów rozproszonych układów energetycznych Opracowanie i wykonanie 3 pilotażowych instalacji

3 CEL GŁÓWNY Rozwój idei kogeneracji rozproszonej, tj. jednoczesnego wytwarzania energii cieplnej i elektrycznej w małej i średniej skali, w oparciu o odnawialne źródła energii, zwłaszcza biomasę.

elektrycznej w małej i średniej skali, w oparciu

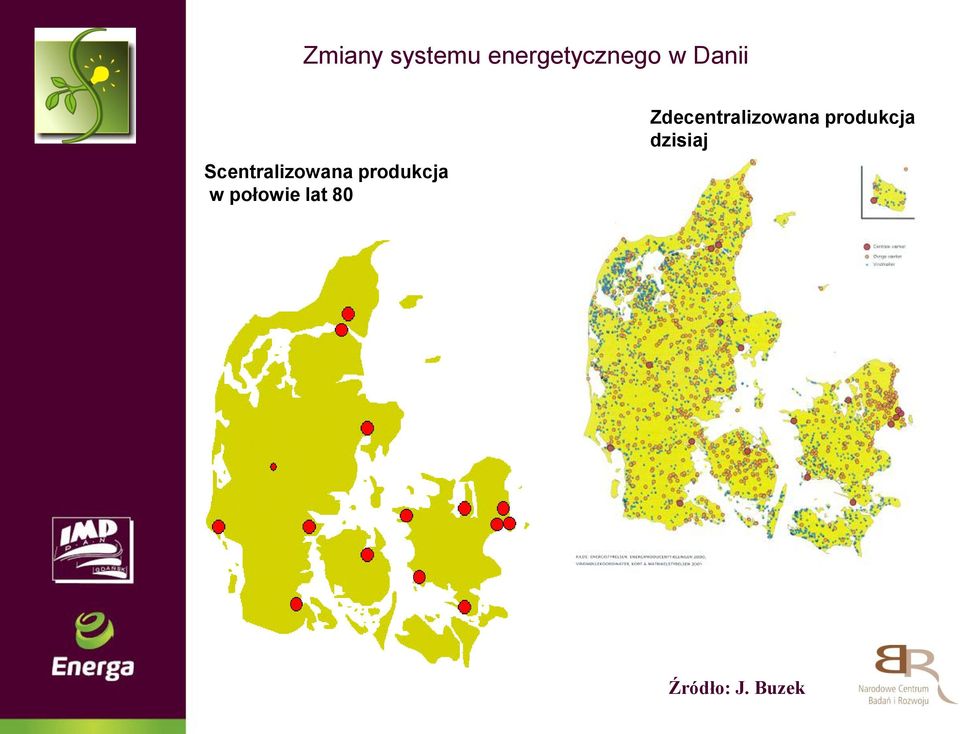

4 Zmiany systemu energetycznego w Danii Scentralizowana produkcja w połowie lat 80 Zdecentralizowana produkcja dzisiaj Źródło: J. Buzek

5 Instalacje demonstracyjne Zadania 4 3 główne instalacje: + instalacja CHP w Żychlinie jako przykład Gminnego Centrum Energetyczne + instalacja CHP (układ zgazowania drewna + silnik + ciepło na potrzeby lokalnego producenta pelet) + modułowa (kontenerowa instalacja CHP, silnik, ORC, układ) w IMP PAN (600 kwe kwc) oraz szereg mniejszych instalacji + mikrobiogzownie + CHP + typoszereg zgazowarek + CHP + układ CHP na ogniwie paliwowym 3 kwe + biorafineria lignocelulozowa + układy oczyszczania biogazu i syngazu + układ sztucznej fotosyntezy + projekt odzysku ciepła odpadowego w cementowni lub + pierwszy w kraju układ smart grid na Helu

kwc) oraz szereg mniejszych instalacji + mikrobiogzownie + CHP + typoszereg zgazowarek + CHP + układ CHP na ogniwie paliwowym 3 kwe + biorafineria

6 INSTALACJA ŻYCHLIN Koncepcja modernizacji lokalnych ciepłowni małych mocy (do 50 MWt mocy zainstalowanej) do układów CHP - skojarzonego wytwarzania ciepła i energii elektrycznej - na przykładzie ciepłowni Żychlin Grupa ENERGA

układów CHP - skojarzonego wytwarzania ciepła i energii

7 Gminna ciepłownia w Żychlinie Widok od strony instalacji wyciągowej Stan dzisiejszy Widok od strony odżużlania

koncepcją modernizacji lokalnych ciepłowni do układów

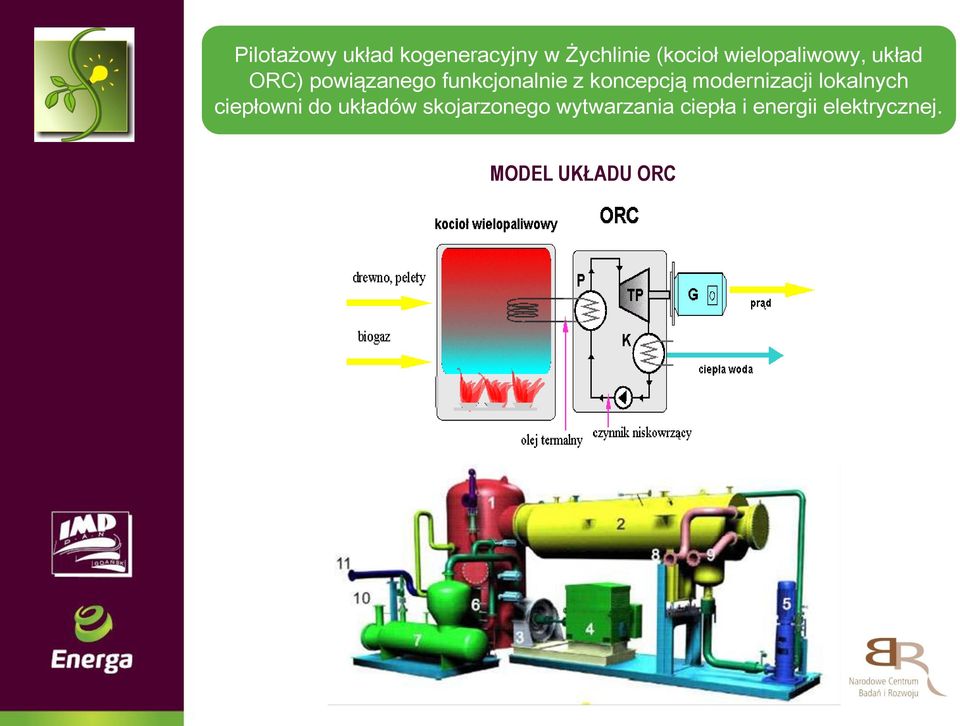

8 Pilotażowy układ kogeneracyjny w Żychlinie (kocioł wielopaliwowy, układ ORC) powiązanego funkcjonalnie z koncepcją modernizacji lokalnych ciepłowni do układów skojarzonego wytwarzania ciepła i energii elektrycznej. MODEL UKŁADU ORC

9 Instalacja pilotażowa kompleks kogeneracyjny w Żychlinie ETAP 12 Obieg oleju termalnego: - pętla wysokotemperaturowa 310 o C/250 o C Obieg czynnika roboczego (oleju silikonowego) - turbina od 12 bar/285 o C do 0.17 bar/230 o C -rekuperator para czynnika 230/120 o C, ciecz 90/190 o C - podgrzewacz 190 o C/280 o C - parownik o C - kondensator - 90 o C - woda ciepła - 85 o C/65 o C,

10 Instalacja Żychlin - rozwiązania innowacyjne Rysunek poglądowy paleniska z kotłem termoolejowym 1,1 MW Cechy innowacyjne kotła Możliwość spalania różnych rodzajów suchej biomasy Duża możliwość ingerencji w budowę i działanie paleniska w trakcie prób i eksploatacji ( ew. palnik, recyrkulacja spalin) Kocioł i pozostałe urządzenia ( ECO, LUVO) wolnostojące obok paleniska - obniżenie gabarytów (wysokości instalacji), podniesienie bezpieczeństwa pr. Prosta konstrukcja kotła, łatwość monitorowania przepływu oleju

11 Instalacja Szepietowo Pilotażowy układ kogeneracyjny z silnikiem spalinowym na syngaz dla zakładów przetwórstwa biomasy. Grupa ENERGA ZAKŁAD PRZETWÓRSTWA BIOMASY W SZEPIETOWIE

Instalacja pilotażowa Szepietowo Instalacja obejmuje: zgazowarkę biomasy (obecnie istniejąca), układ oczyszczania i uszlachetniania syngazu w celu przystosowania go do spalania w silniku

12 Instalacja pilotażowa Szepietowo Instalacja obejmuje: zgazowarkę biomasy (obecnie istniejąca), układ oczyszczania i uszlachetniania syngazu w celu przystosowania go do spalania w silniku spalinowym, silnik spalinowy na syngaz wraz z generatorem o mocy 0.5 MWe, układy odzysku ciepła ze spalin zgazowarki, syngazu oraz spalin z silnika spalinowego na potrzeby suszenia biomasy.

spalania w silniku spalinowym, silnik spalinowy na syngaz wraz z generatorem o mocy 0.

13 Całościowa koncepcja modernizacji instalacji Zakładów Przetwórstwa Biomasy EMG sp. z o.o. w Szepietowie - modernizacja układu zgazowania i podniesienie wartości kalorycznej syng. - układ oczyszczania syngazu o wydajności 500 Nm 3 /h, - układ kogeneracyjny zasilany syngazem o mocy 0.5 MWe, - modernizacja układu suszenia trocin, - instalacja nadrzędnego układu sterowania procesami zachodzącymi w całym zmodernizowanym układzie kogeneracyjnym. Układ kogeneracyjny + układu kogeneracyjnego na silniku spalinowym spalającym oczyszczony syngaz o wartość kalorycznej na poziomie MJ/m 3. + przy wydajności 500 m 3 /h zainstalowany będzie silnik: - moc w paliwie ok. 1.5 MW ( MW przy wartość kalorycznej syngazu MJ/m 3 ), - moc 0.5 MWe, - moc cieplna dostępna w spalinach MWc, - moc cieplna dostępna w układzie chłodzenia 0.37 MWc.

5 MWe, - modernizacja układu suszenia trocin, - instalacja nadrzędnego układu sterowania procesami zachodzącymi w całym zmodernizowanym układzie kogeneracyjnym.

Instalacja pilotażowa - układ kogeneracyjny gazowo/parowy Główne elementy instalacji pilotażowej: - silnik spalinowy na biogaz (o mocy w paliwie 1.5 MW i mpcy el. 0.

14 Instalacja pilotażowa - układ kogeneracyjny gazowo/parowy Główne elementy instalacji pilotażowej: - silnik spalinowy na biogaz (o mocy w paliwie 1.5 MW i mpcy el. 0.5 MWe ) - układ oleju termalnego jako układ odbierający ciepło spalin, - układ siłowni ORC (o mocy elektrycznej 0.1 MWe), - węzeł ciepłowniczy (o mocy cieplnej 0.6 MWc), - akumulator ciepła, - system diagnostyki i sterowania obiegiem silnika spalinowego, obiegiem oleju termalnego i układem ORC, przyłączenie do sieci energetycznej i ciepłowniczej

5 MWe ) - układ oleju termalnego jako układ odbierający ciepło spalin, - układ siłowni ORC (o mocy elektrycznej 0.

15 Pilotażowa mikrobiogazownia fermentacyjna Politechnika Gdańska, Politechnika Śląska i UWM gr. Popczyk + Cebula, PŚl gr. Hupka + Aranowski, PG gr. Gołaszewski + Wiśniewski, UWM + 7 kwe / ~10 KWc + ciepło dla potrzeb gospodarstw rodzinnych ~ ha + Popczyk - ok gospodarstw + substraty: odpady gospodarskie Stan realizacji wstępna instalacja gotowa zainstalowana w Studzionce, k. Pszczyny

Gołaszewski + Wiśniewski, UWM + 7 kwe / ~10 KWc + ciepło dla potrzeb gospodarstw rodzinnych ~20-100

16 Typoszereg mikrogazowni pirolitycznych IMP PAN, UWM, PCz CHP: kwe 100 kwc/ 40 kwe 180 kwc/ 75 kwe + zgazowanie parowe + układ modułowy + zgazowanie w tlenie + trudno utylizowane odpady gospodarcze + zgazowanie osadów ściekowych + układ współprądowy + wstępne podgrzewanie biomasy Stan realizacji - wykonano instalacje prototypowe - wstępne badania instalacji w toku - badania instalacji do oczyszczania syngazu

zgazowanie osadów ściekowych + układ współprądowy + wstępne podgrzewanie biomasy Stan realizacji -

17 Zintegrowany układ zagospodarowania energetycznego trudno utylizowalnych odpadów zwierzęcych UWM, Olsztyn Instalacja 250 kwe Innowacyjny system dysz do dozowania tlenu jako czynnika zgazowującego (separacji membr. z powietrza) Stan realizacji + zbudowano elementy konstrukcji reaktora 250 kwe

dysz do dozowania tlenu jako czynnika zgazowującego (separacji membr.

Instalacja oczyszczania syngazu po zgazowaniu drewna Firma MTF i Uniwersytet Warszawski Cel: otrzymanie gazu o zawartości substancji smolistych poniżej 5mg/m 3 Metoda: mycie gazu olejem dla absorpcji

18 Instalacja oczyszczania syngazu po zgazowaniu drewna Firma MTF i Uniwersytet Warszawski Cel: otrzymanie gazu o zawartości substancji smolistych poniżej 5mg/m 3 Metoda: mycie gazu olejem dla absorpcji substancji smolistych 700 m 3 gazu/ h przepływ oleju 3500l /h Stan realizacji Opracowano projekty mechaniczny, technologiczny oraz układu sterowania, przygotowano listę zakupów aparatury; + rozpoczęto budowę instalacji

substancji smolistych 700 m 3 gazu/ h przepływ oleju 3500l /h Stan realizacji Opracowano projekty

19 Instalacja pilotażowa oczyszczania biogazu i odzysku/wymiany ciepła na bazie SFR oraz analiza ekonomiczna. Grupa ENERGA, PG

20 Instalacja do plazmowego nakładania cienkich warstw katalitycznych do fotokonwersji IMP PAN, Gdańsk

21 Opracowanie koncepcji oraz modelu technicznego i biznesowego sieci inteligentnej (Smart Grid) na poziomie średniego napięcia (SN) w kontekście współpracy lokalnych źródeł energii w sytuacjach normalnej pracy oraz awarii sieci (możliwość pracy wyspowej). Grupa ENERGA Celem podprojektu jest stworzenie podstaw do wprowadzenia do istniejącej ( tradycyjnej ) sieci elektroenergetycznej elementów, które pozwolą przebudować ją w sieć inteligentną (Smart Grid) Opracowanie konieczne dla wdrożenia przez Grupę ENERGA pierwszej w kraju sieci smart grid na Helu

25 1000- YEARS OF GDAŃSK DZIĘKUJĘ ZA UWAGĘ
