1 Raport z testu EMC Rodzaj produktu : Konwerter wejść/wyjść ICP DAS Seria I-7 Wnioskodawca : ICP DAS CO., LTD. Adres : Nr 111, Kuangfu N. Rd., Hukon Shiang, Hsinchu, Taiwan 303, R.O.C ICP Nazwa handlowa : ICP DAS Model numer : I-7520A Test : EN 55022: AC:2011 / Klasa A Specyfikacja EN 55024: 2010 EN : A1: A2: 2009 / Klasa A EN : 2008 EN :2009 EN :2006 +A1:2008 +A2:2010 EN :2012 EN :2006 EN :2009 EN :2010 EN :2004 Data otrzymania : 29 styczeń 2014 r. Okres testów : 5 luty ~ 10 luty 2014 r. Data wydania : 17 luty 2014 r. A Test Lab Techno Corp. Nr 140-1, Changan Street, Bade City, Taoyuan County 334, Taiwan R.O.C. TelǺ / FaxǺ Wydane przez Taiwańska Fundacja Akredytacji, akredytacja numer: 1330 UWAGI: Niniejszy raport nie będzie powielany w innej formie niż w całości, bez pisemnej zgody A Test Lab Techno Corp. Niniejszy dokument może zostać zmieniony lub poprawiony jedynie przez pracowników A Test Lab Techno Corp. Wszelkie zmiany będą zapisane w sekcji dot. poprawek w niniejszym dokumencie. Klient nie powinien wykorzystywać niniejszego dokumentu jako formy reklamy za pośrednictwem TAF lub jakichkolwiek innych agencji rządowych. Zawarte w niniejszym raporcie wyniki testu dotyczą jedynie badanej próbki. 1 z 153

2 Historia zmian Zmiana Data wydania Zmiany Zmienione przez luty 2014 r luty 2014 r. Pierwsze wydanie Zmiany informacji zawartych w raporcie Nina.Lin 2 z 153

3 Weryfikacja Zgodności Data wydania: 17 luty 2014 r. Rodzaj produktu : Konwerter wejść/wyjść ICP DAS Seria I-7 Wnioskodawca : ICP DAS CO., LTD. Adres : Nr 111, Kuangfu N. Rd., Hukon Shiang, Hsinchu, Taiwan 303, R.O.C Nazwa handlowa : ICP DAS Model numer : I-7520A Napięcie znamionowe testowanego urządzenia : AC , 50-60Hz, 2.0A Napięcie testowe : 230 ac / 50 Hz dotyczy : EN 55022:2010 +AC:2011 / Klasa A Standard EN 55024:2010 EN :2006+A1:2009+A2:2009 / Klasa A EN :2008 EN :2009 EN :2006 +A1:2008 +A2:2010 EN :2012 EN :2006 EN :2009 EN :2010 EN :2004 Wynik testu : Zgodny Laboratorium wykonujące : A Test Lab Techno Corp. Nr 140-1, Changan Street, Bade City, Taoyuan County 334, Taiwan R.O.C. TelǺ / FaxǺ Taiwańska Fundacja Akredytacji akredytacja numer: Powyższy sprzęt został poddany testom przez A Test Lab Techno Corp. Stwierdzono zgodność z wymaganiami przedstawionymi w Dyrektywie kompatybilności elektromagnetycznej 2004/108/WE oraz wymienonymi powyżej standardami technicznymi. Wyniki testu przedstawione w niniejszym raporcie dotyczą jedynie produktu/systemu, który został poddany testom. Inne, podobne urządzenia niekoniecznie zapewnią identyczne wyniki ze względu na tolerancję produkcyjną oraz niepewności pomiaru. Zatwierdzone przez Zweryfikowane przez (Kierownik) (Cran Yang) (Inżynier testów) (Frank Lin) 3 z 153

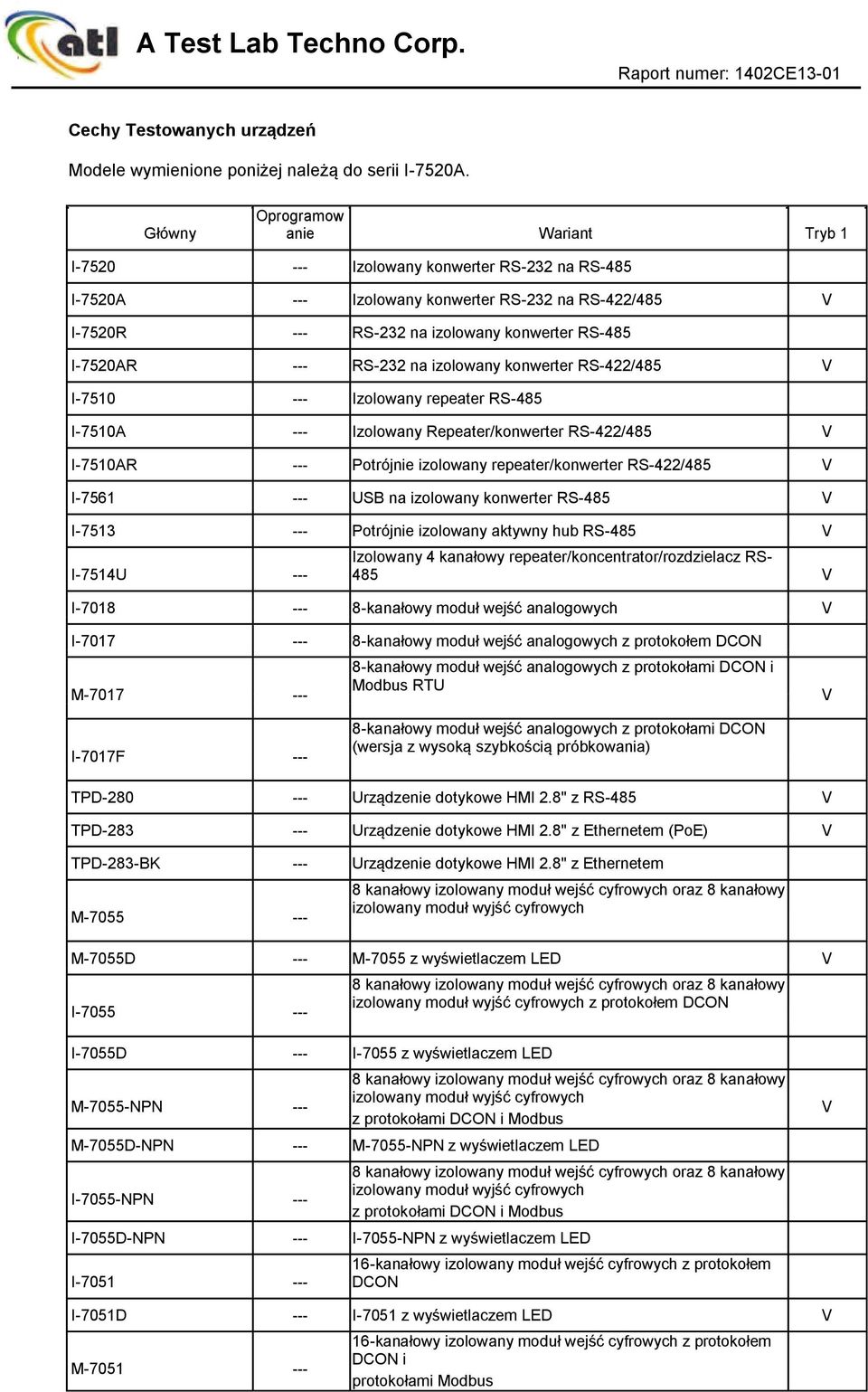

4 Cechy Testowanych urządzeń Modele wymienione poniżej należą do serii I-7520A. Główny Oprogramow anie Wariant Tryb 1 I Izolowany konwerter RS-232 na RS-485 I-7520A --- Izolowany konwerter RS-232 na RS-422/485 I-7520R --- RS-232 na izolowany konwerter RS-485 I-7520AR --- RS-232 na izolowany konwerter RS-422/485 I Izolowany repeater RS-485 I-7510A --- Izolowany Repeater/konwerter RS-422/485 I-7510AR --- Potrójnie izolowany repeater/konwerter RS-422/485 I USB na izolowany konwerter RS-485 I Potrójnie izolowany aktywny hub RS-485 I-7514U --- Izolowany 4 kanałowy repeater/koncentrator/rozdzielacz RS- 485 I kanałowy moduł wejść analogowych I kanałowy moduł wejść analogowych z protokołem DCON M kanałowy moduł wejść analogowych z protokołami DCON i Modbus RTU I-7017F kanałowy moduł wejść analogowych z protokołami DCON (wersja z wysoką szybkością próbkowania) TPD Urządzenie dotykowe HMI 2.8" z RS-485 TPD Urządzenie dotykowe HMI 2.8" z Ethernetem (PoE) TPD-283-BK --- Urządzenie dotykowe HMI 2.8" z Ethernetem M kanałowy izolowany moduł wejść cyfrowych oraz 8 kanałowy izolowany moduł wyjść cyfrowych M-7055D --- M-7055 z wyświetlaczem LED I kanałowy izolowany moduł wejść cyfrowych oraz 8 kanałowy izolowany moduł wyjść cyfrowych z protokołem DCON I-7055D --- I-7055 z wyświetlaczem LED M-7055-NPN kanałowy izolowany moduł wejść cyfrowych oraz 8 kanałowy izolowany moduł wyjść cyfrowych z protokołami DCON i Modbus M-7055D-NPN --- M-7055-NPN z wyświetlaczem LED I-7055-NPN kanałowy izolowany moduł wejść cyfrowych oraz 8 kanałowy izolowany moduł wyjść cyfrowych z protokołami DCON i Modbus I-7055D-NPN --- I-7055-NPN z wyświetlaczem LED I kanałowy izolowany moduł wejść cyfrowych z protokołem DCON I-7051D --- I-7051 z wyświetlaczem LED M kanałowy izolowany moduł wejść cyfrowych z protokołem DCON i protokołami Modbus

5 M-7051D --- M-7051 z wyświetlaczem LED 9 z 153

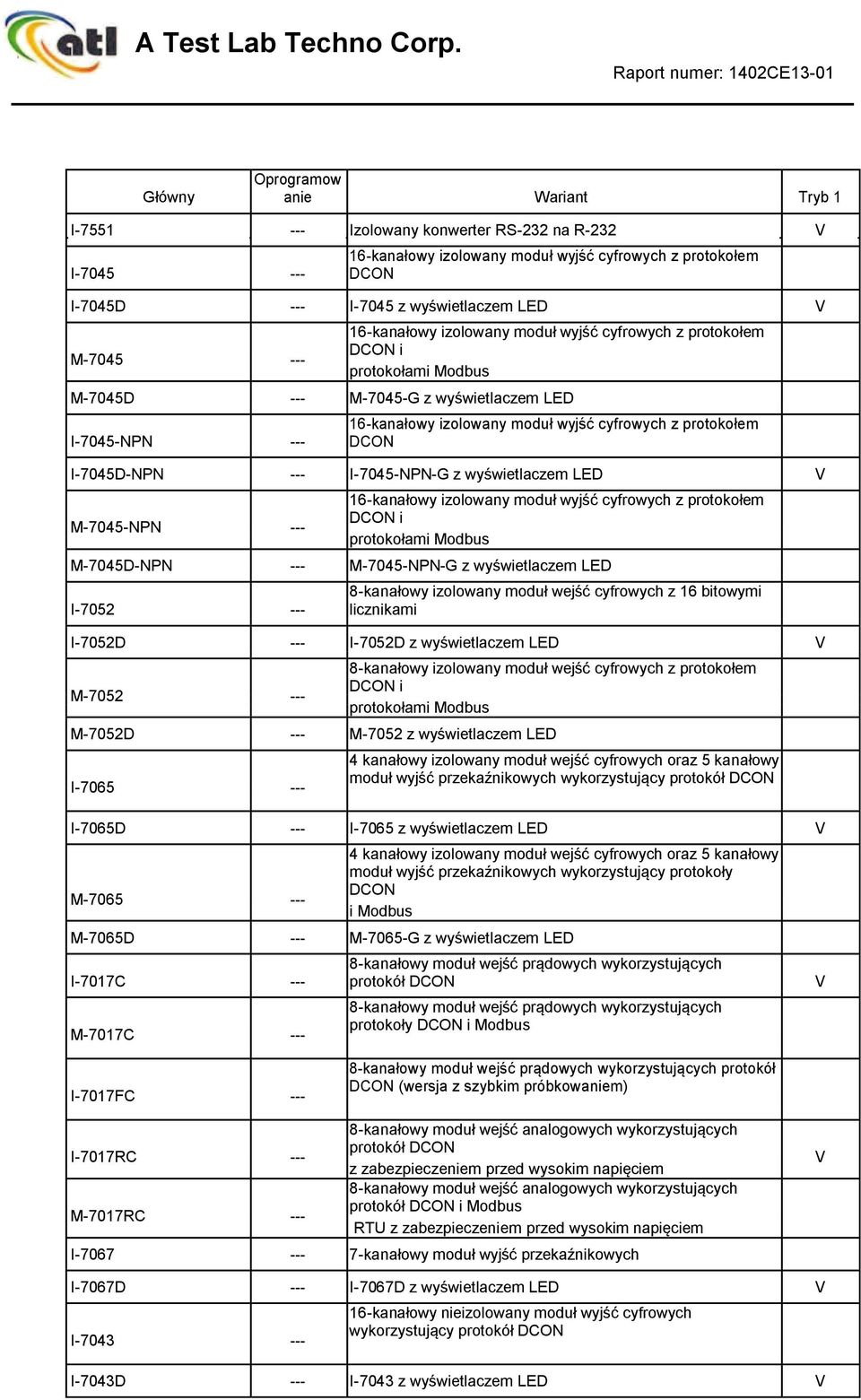

6 Główny Oprogramow anie Wariant Tryb 1 I Izolowany konwerter RS-232 na R-232 I kanałowy izolowany moduł wyjść cyfrowych z protokołem DCON I-7045D --- I-7045 z wyświetlaczem LED M kanałowy izolowany moduł wyjść cyfrowych z protokołem DCON i protokołami Modbus M-7045D --- M-7045-G z wyświetlaczem LED I-7045-NPN kanałowy izolowany moduł wyjść cyfrowych z protokołem DCON I-7045D-NPN --- I-7045-NPN-G z wyświetlaczem LED M-7045-NPN kanałowy izolowany moduł wyjść cyfrowych z protokołem DCON i protokołami Modbus M-7045D-NPN --- M-7045-NPN-G z wyświetlaczem LED I kanałowy izolowany moduł wejść cyfrowych z 16 bitowymi licznikami I-7052D --- I-7052D z wyświetlaczem LED M kanałowy izolowany moduł wejść cyfrowych z protokołem DCON i protokołami Modbus M-7052D --- M-7052 z wyświetlaczem LED I kanałowy izolowany moduł wejść cyfrowych oraz 5 kanałowy moduł wyjść przekaźnikowych wykorzystujący protokół DCON I-7065D --- I-7065 z wyświetlaczem LED M kanałowy izolowany moduł wejść cyfrowych oraz 5 kanałowy moduł wyjść przekaźnikowych wykorzystujący protokoły DCON i Modbus M-7065D --- M-7065-G z wyświetlaczem LED I-7017C --- M-7017C kanałowy moduł wejść prądowych wykorzystujących protokół DCON 8-kanałowy moduł wejść prądowych wykorzystujących protokoły DCON i Modbus I-7017FC kanałowy moduł wejść prądowych wykorzystujących protokół DCON (wersja z szybkim próbkowaniem) I-7017RC --- M-7017RC kanałowy moduł wejść analogowych wykorzystujących protokół DCON z zabezpieczeniem przed wysokim napięciem 8-kanałowy moduł wejść analogowych wykorzystujących protokół DCON i Modbus RTU z zabezpieczeniem przed wysokim napięciem I kanałowy moduł wyjść przekaźnikowych I-7067D --- I-7067D z wyświetlaczem LED I kanałowy nieizolowany moduł wyjść cyfrowych wykorzystujący protokół DCON I-7043D --- I-7043 z wyświetlaczem LED

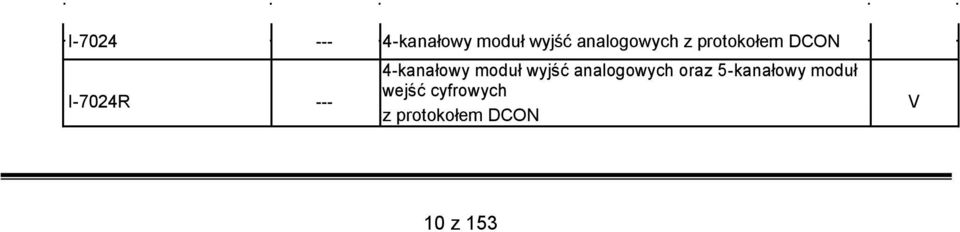

7 I kanałowy moduł wyjść analogowych z protokołem DCON I-7024R kanałowy moduł wyjść analogowych oraz 5-kanałowy moduł wejść cyfrowych z protokołem DCON 10 z 153

8 Główny M Oprogramow anie Wariant Tryb 1 4-kanałowy moduł wyjść analogowych z protokołem DCON i Modbus M-7024R --- M I-7018R --- I-7017R --- M-7017R --- I-7017R-A5 --- M-7017R-A kanałowy moduł wyjść analogowych oraz 5-kanałowy moduł wejść cyfrowych z protokołami DCON i Modbus 8-kanałowy moduł wejść termistorowych oraz 6-kanałowy moduł wejść alarmowych 8-kanałowy moduł wejść analogowych z zabezpieczeniem przed wysokim napięciem 8-kanałowy moduł wejść analogowych wykorzystujący protokół DCON 8-kanałowy moduł wejść analogowych wykorzystujących protokół DCON i Modbus RTU 8-kanałowy moduł wejść analogowych wykorzystujący protokół DCON 8-kanałowy moduł wejść analogowych wykorzystujący protokoły DCON i Modbus RTU NS-208A --- Niezarządzalny 8-portowy switch ethernetowy 10/100 Mbps NSM-208A --- I-2533CS-A --- I-2533CS-B --- NS-105PSE NS-205PSE NSM-205PSE Niezarządzalny 8-portowy switch ethernetowy 10/100 Mbps z metalową obudową CAN na jednomodowy bridge światłowodowy; 1 (15 Km), złącze SC, TX 1310 nm, RX 1550 nm CAN na jednomodowy bridge światłowodowy; 1 (15 Km), złącze SC, TX 1550 nm, RX 1310 nm Niezarządzalny 5-portowy switch ethernetowy 10/100 Mbps PoE (PSE) zasilanie +24 DC Niezarządzalny 5-portowy switch ethernetowy 10/100 Mbps PoE (PSE) zasilanie +24 DC Niezarządzalny 5-portowy switch ethernetowy 10/100 Mbps PoE (PSE) z metalową obudową i zasilaniem +24 DC tds Serwer portów z PoE i portem RS-232 tgw bramka Modbus/TCP na RTU/ASCII z PoE i portem RS-232 tds Serwer portów z PoE i 2 portami RS-232 tds Serwer portów z PoE i 3 portami RS-232 tgw Bramka Modbus/TCP na RTU/ASCII z PoE i 2 portami RS-232 tgw Bramka Modbus/TCP na RTU/ASCII z PoE i 3 portami RS-232 tds Serwer portów z PoE i portem RS-422/486 tds Serwer portów z PoE i portem RS-232/422/486 tgw tgw GW bramka Modbus/TCP na RTU/ASCII z PoE i portem RS-232/422/485 bramka Modbus/TCP na RTU/ASCII z PoE i portem RS-422/485 Bramka Ethernet/IP na Modbus RTU/TCP z PoE i portem RS-422/ z 153

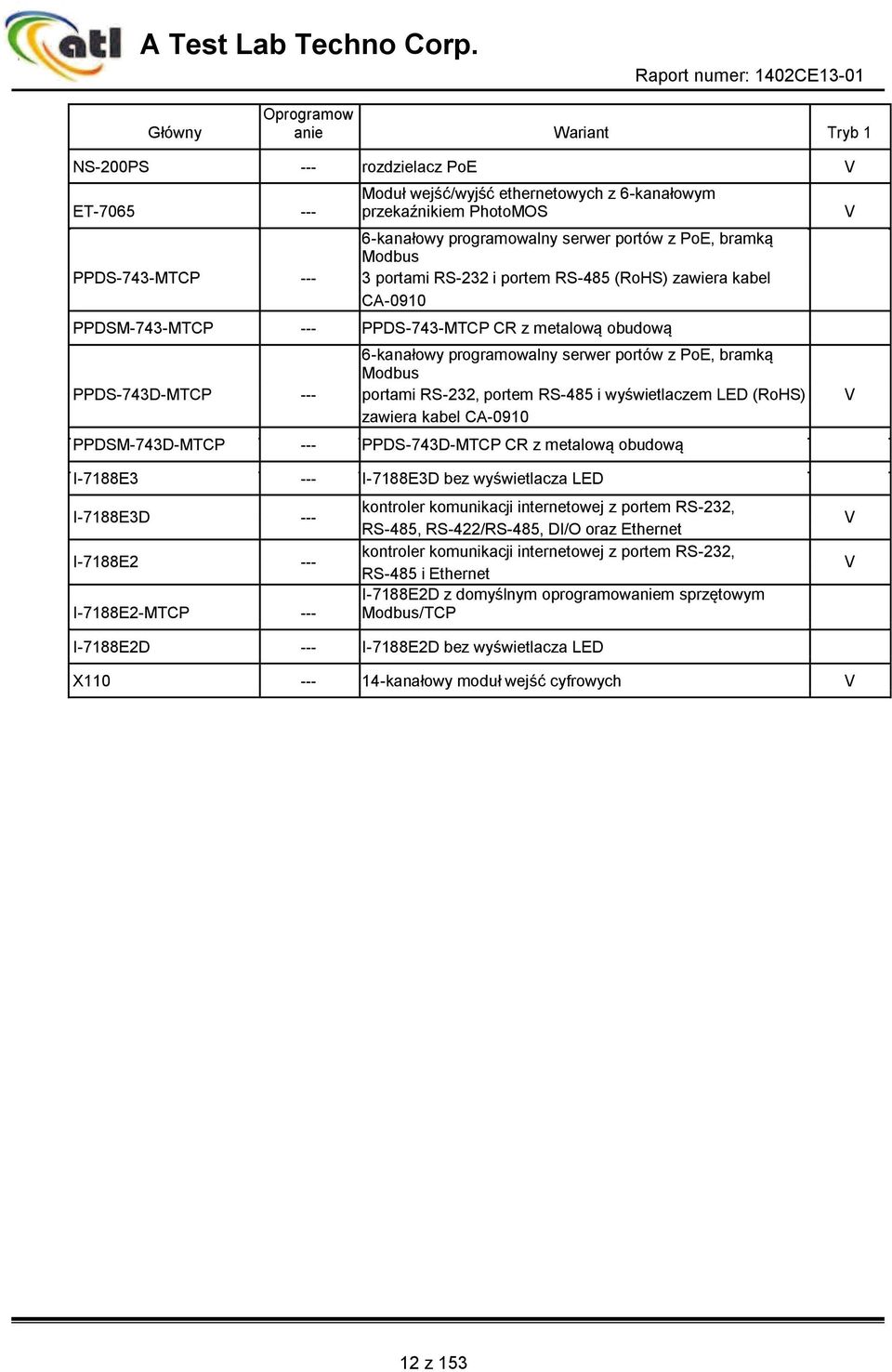

9 Główny Oprogramow anie Wariant Tryb 1 NS-200PS --- rozdzielacz PoE ET Moduł wejść/wyjść ethernetowych z 6-kanałowym przekaźnikiem PhotoMOS 6-kanałowy programowalny serwer portów z PoE, bramką Modbus PPDS-743-MTCP portami RS-232 i portem RS-485 (RoHS) zawiera kabel CA-0910 PPDSM-743-MTCP --- PPDS-743-MTCP CR z metalową obudową 6-kanałowy programowalny serwer portów z PoE, bramką Modbus PPDS-743D-MTCP --- portami RS-232, portem RS-485 i wyświetlaczem LED (RoHS) zawiera kabel CA-0910 PPDSM-743D-MTCP --- PPDS-743D-MTCP CR z metalową obudową I-7188E3 --- I-7188E3D bez wyświetlacza LED I-7188E3D --- I-7188E2 --- I-7188E2-MTCP --- kontroler komunikacji internetowej z portem RS-232, RS-485, RS-422/RS-485, DI/O oraz Ethernet kontroler komunikacji internetowej z portem RS-232, RS-485 i Ethernet I-7188E2D z domyślnym oprogramowaniem sprzętowym Modbus/TCP I-7188E2D --- I-7188E2D bez wyświetlacza LED X kanałowy moduł wejść cyfrowych 12 z 153

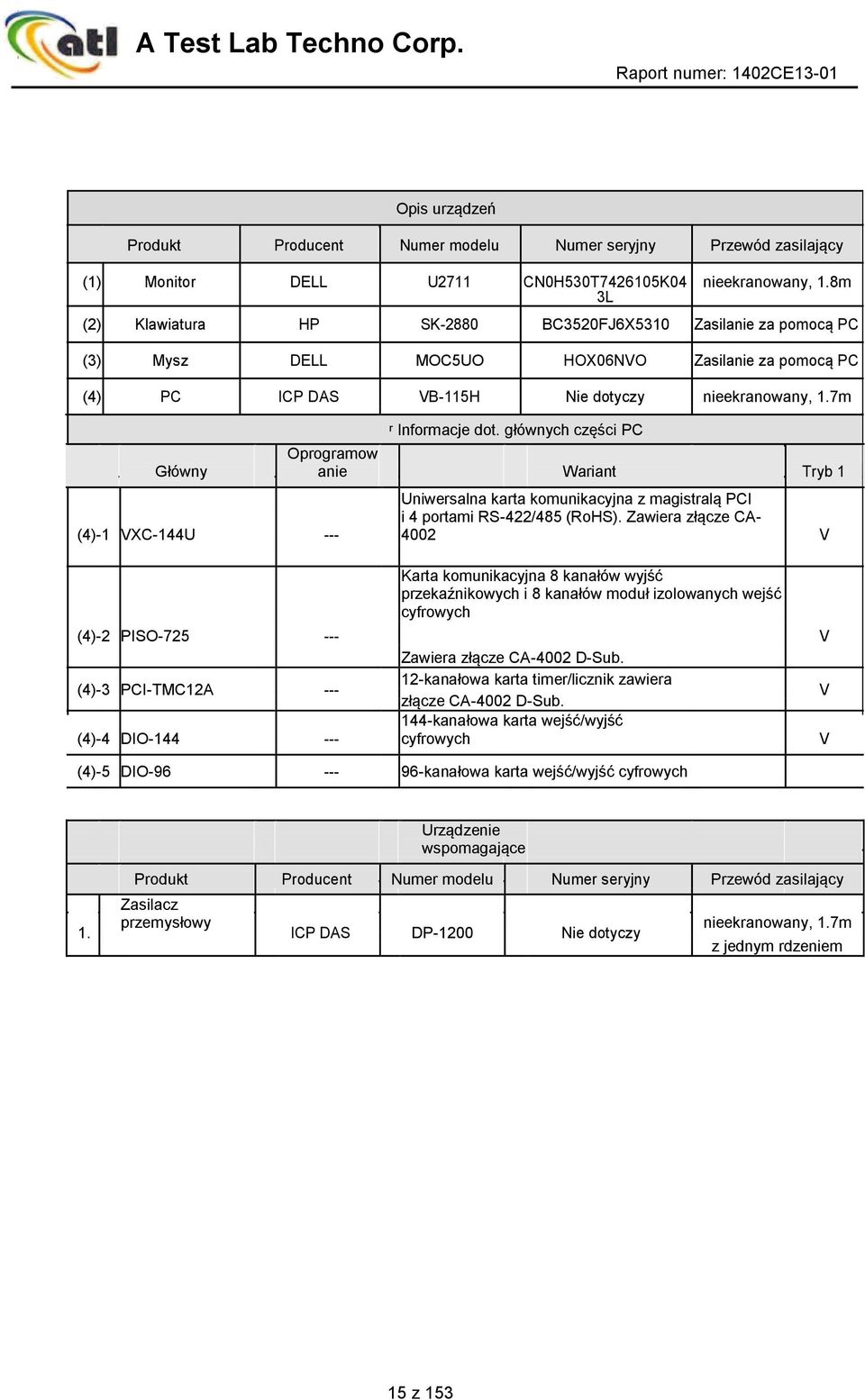

10 Opis urządzeń Produkt Producent Numer modelu Numer seryjny Przewód zasilający (1) Monitor DELL U2711 CN0H530T K04 nieekranowany, 1.8m 3L (2) Klawiatura HP SK-2880 BC3520FJ6X5310 Zasilanie za pomocą PC (3) Mysz DELL MOC5UO HOX06NO Zasilanie za pomocą PC (4) PC ICP DAS B-115H Nie dotyczy nieekranowany, 1.7m Główny (4)-1 XC-144U --- ʳ Informacje dot. głównych części PC Oprogramow anie Wariant Tryb 1 Uniwersalna karta komunikacyjna z magistralą PCI i 4 portami RS-422/485 (RoHS). Zawiera złącze CA Karta komunikacyjna 8 kanałów wyjść przekaźnikowych i 8 kanałów moduł izolowanych wejść cyfrowych (4)-2 PISO Zawiera złącze CA-4002 D-Sub. 12-kanałowa karta timer/licznik zawiera (4)-3 PCI-TMC12A --- złącze CA-4002 D-Sub. 144-kanałowa karta wejść/wyjść (4)-4 DIO cyfrowych (4)-5 DIO kanałowa karta wejść/wyjść cyfrowych Urządzenie wspomagające 1. Produkt Producent Numer modelu Numer seryjny Przewód zasilający Zasilacz przemysłowy ICP DAS DP-1200 Nie dotyczy nieekranowany, 1.7m z jednym rdzeniem 15 z 153
