1 Ważne pojęcia * wewnętrzne i zewnętrzne urządzenia komputera urządzenia wejścia, urządzenia wyjścia, urządzenia wejścia/wyjścia

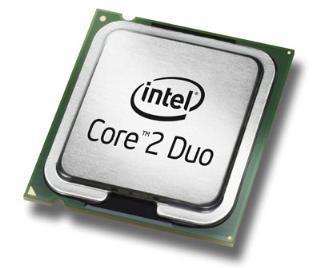

2 Procesor Złożony układ elektroniczny, stanowiący główną część komputera. Jest odpowiedzialny za realizację jego najważniejszych funkcji. W skład procesora wchodzą: jednostka wykonująca działania arytmetyczne i logiczne jednostka sterująca innymi urządzeniami zespół rejestrów pamięć podręczna do przechowywania danych i wyników Działa on zgodnie z programem, który wraz z danymi jest przechowywany w pamięci, np. na płycie CD, a w trakcie wykonywania jest ściągany do pamięci operacyjnej (RAM) (w całości lub częściami). Szybkość działania komputera zależy w dużej mierze od szybkości pracy procesora.

3 Zegar Urządzenie to służy do synchronizacji pracy komputera (procesora) oraz wszystkich jego elementów i urządzeń. Częstotliwość taktowania (tykania) zegara w komputerach przekracza już 4GHz, czyli 4000 MHz, czyli taktów na sekundę! I w każdym takcie procesor wykonuje jedną lub kilka elementarnych operacji. Komputer jest również wyposażony w specjalny układ elektroniczny wskazujący nasz czas ziemski wszystkie tworzone i uaktualniane prace są opatrywane dokładną datą i godziną.

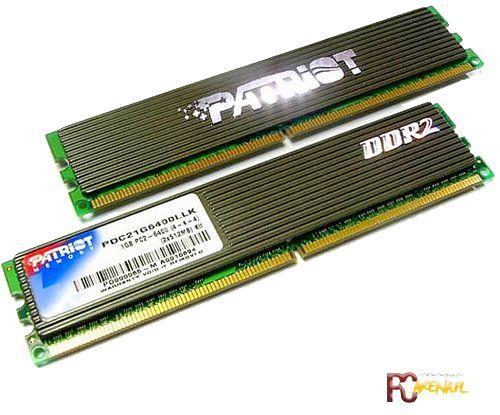

4 Pamięć Pamięć komputera służy do przechowywania zarówno danych jak i programów, które je przetwarzają. Składa się z ponumerowanych pojemników komórek. Komórki z kolei składają się z pewnej liczby bajtów. A zatem zarówno dane, jak i program mają w pamięci postać ciągu bitów, czyli wyglądają podobnie. Procesor jest tym urządzeniem, które odróżnia dane od poleceń programów. pamięć operacyjna: w niej są przechowywane aktualnie wykonywane programy, dane, na których one działają, oraz wyniki ich pracy. Ta pamięć jest bardzo szybka, tzn. bardzo krótko trwa zapisywanie w niej danych oraz odczytanie ich. Jej wadą jest to, że po wyłączeniu zasilania komputera traci się informacje w niej zapisane. pamięć stała: służąca tylko do odczytu. Jej zawartość jest wpisana przez producenta komputera i nie znika po wyłączeniu zasilania. W pamięci tej są zapisane polecenia, które służą do uruchomienia komputera. Pamięci RAM i ROM często nazywane są pamięciami o bezpośrednim dostępie. A tak sie przedstawia rozwoj pamieci ram od roku 1981 : Najpierw byla pamiec DIP, pozniej SIPP,SIMM,DIMM (sdram),rimm,dimm(ddr), i mamy DIMM(ddr2)

5 cd. Pamięć Pamięci zewnętrzne Komputery wyposażone są w wiele różnych pamięci zewnętrznych: dyskietki, dyski stałe (twarde), dyski optyczne, pamięci flash USB. Pamięci zewnętrzne są zwykle wolniejsze niż pamięć operacyjna. Są jednak wymienialne mają nieograniczoną pojemność. Dyski elastyczne dyskietki: pojemność około 1,44 MB, umieszcza się w napędzie dyskietek. Dzisiaj wychodzą z użytku dyskietki 3 1/2 (cala). Kiedyś używane były dyskietki 5 1/4 (cala).

6 cd. Pamięć Pamięci zewnętrzne Dyski optyczne płyty kompaktowe (CD lub DVD): nagrywane przez producenta służą do odczytu zgromadzonych na nich informacji CD-ROM lub DVD-ROM. Nagrywane przez użytkownika służą do odczytu i do zapisu informacji: jednokrotnego (CD-R lub DVD-R) lub wielokrotnego (CD-RW lub DVD-RW). Pojemności dysków: CD od 120 MB, 650 MB, 700 MB, 800 MB, a nawet 1,4 GB. DVD od 4,7 GB do ponad 100 GB.

7 cd. Pamięć Pamięci zewnętrzne Pen Drive Flash Disk lub Finger Disk: łączy się ją z komputerem przez łącze USB i nie wymaga specjalnego napędu. Pojemność od 128 MB do 32 GB. Karty pamięci CompactFlash (CF) Memory Stick (MS) Memory Stick Duo (MS Duo) Memory Stick Micro (M2) Memory Stick PRO (MS PRO) Memory Stick PRO Duo (MS PRO Duo) Memory Stick PRO-HG (MS PRO-HG) Microdrive (MC) Mini SDHC (MiniSDHC) Mini Secure Digital (MiniSD) MultiMedia Card (MMC) MultiMedia Card Reduced Size (RS-MMC lub MMC Mobile) Secure Digital (SD) Secure Digital High Capacity (SDHC) SmartMedia (SM) SxS TransFlash lub Micro Secure Digital (MicroSD) xd Picture Card (xd) micard: łączy się z komputerem przez specjalny czytnik. Pojemności od 8 MB do 32 GB. Dysk twardy (stały): cechuje go krótki czas dostępu i szybki transfer danych. Pojemności dysków twardych sięgają obecnie 500 GB i więcej. Na dysku o pojemności 1 GB można zmieścić 1000 książek, po 250 stron każda.

8 Układy elekroniczne Karta sieciowa: układ elektroniczny w postaci karty rozszerzeń, umieszczonej w jednostce centralnej, który umożliwia włączenie komputera do sieci komputerowej. Coraz większą popularność zdobywają bezprzewodowe karty sieciowe. Modem: elektroniczne urządzenie lub układ elektroniczny, służy do przetwarzania cyfrowej postaci danych przechowywanych w komputerze na postać analogową, aby można je było przesłać siecią telekomunikacyjną do innych komputerów i sieci. Karta muzyczna (dźwiękowa): układ elektroniczny, który służy do odtwarzania dźwięków oraz do ich tworzenia i zapisywania w komputerze w postaci plików muzycznych.

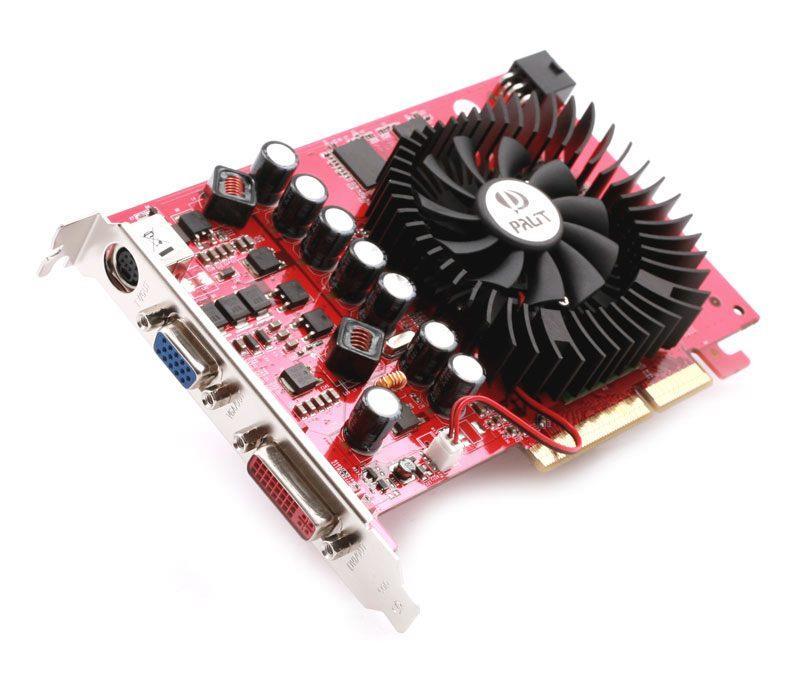

9 Układy elekroniczne Karta graficzna: umiejscawiana na płycie głównej poprzez gniazdo PCI lub AGP, która odpowiada w komputerze za obraz wyświetlany przez monitor. Karty graficzne różnią się między sobą szybkością pracy, wielkością pamięci RAM, wyświetlaną rozdzielczością obrazu, liczbą dostępnych kolorów oraz częstotliwością odświeżania obrazu. Każda karta graficzna składa się z czterech podstawowych elementów: płytki drukowanej, głównego procesora, pamięci wideo i układu RAMDAC (który często jest zintegrowany z procesorem w jednej obudowie). Płyta główna: najważniejsza płyta drukowana urządzenia elektronicznego, na której montuje się najważniejsze elementy urządzenia, umożliwiająca komunikację wszystkim pozostałym komponentom i modułom. W komputerze na płycie głównej znajdują się procesor/y, pamięć operacyjna lub gniazda do zainstalowania tych urządzeń oraz gniazda do zainstalowania dodatkowych płyt zwanych kartami rozszerzającymi (np. PCI), urządzeń składujących (dyski twarde, napędy optyczne itp.) i zasilacza. W niektórych konstrukcjach także innych urządzeń zewnętrznych (port szeregowy, port równoległy, USB, złącze klawiatury, złącze myszy). wewnętrzne i zewnętrzne urządzenia komputera

10 Urządzenia zewnętrzne Monitor: Urządzenie wyjściowe, obraz na ekranie monitora składa się z punktów zwanych pikselami. Każdemu pikselowi można nadać kolor i jaskrawość. Liczba pikseli na ekranie określa rozdzielczość monitora. Piksel: (ang. pixel - wyraz utworzony ze zbitki dwóch angielskich słów: picture+element) jest to najmniejszy element obrazu wyświetlanego na ekranie monitora komputerowego. Jeden piksel to bardzo mały kwadrat o przeciętnym boku 0,28mm (rzadziej: prostokąt) widzialny z odległości użytkowej jako wypełniony jednolitym kolorem. Tryb pracy monitora, a konkretnie jego rozdzielczość to właśnie liczba pikseli jakie zawiera on w pionie i poziomie. Najczęstszym rozwiązaniem uzyskiwania różnych kolorów jest zastosowanie mieszania barw w systemie RGB. Obraz składa się z bardzo dużej ilości pikseli, których kolory mogą być niezależnie zmieniane. Każdy piksel składa się z trzech tzw. subpikseli, świecących w kolorach: czerwonym, zielonym i niebieskim (zobacz zdjęcie obok). Klawiatura: urządzenie wejściowe, służy do wprowadzania do komputera znaków i poleceń. Mysz: urządzenie wejściowe (mechaniczne lub optyczne), służy do sterowania ruchem kursora po ekranie monitora.

11 Urządzenia zewnętrzne Skaner: optyczno-mechaniczne urządzenie wejściowe, służy do odczytywania obrazu lub tekstu i wykonywania ich elektronicznych kopii w komputerze. Urządzenie wielofunkcyjne Drukarki: urządzenia wyjściowe, służą do przedstawienia tekstów i obrazów z komputera na papierze, folii lub innym nośniku. igłowe (mozaikowe) atramentowe (plujki) laserowe

12 Urządzenia zewnętrzne Ploter: urządzenie służące do pracy z dużymi płaskimi powierzchniami, mogące nanosić obrazy, wycinać wzory, grawerować itp. Ploterów używają graficy komputerowi, poligrafowie i architekci. Tablet (tabliczka graficzna): urządzenie wskazujące służące przede wszystkim do rysowania elementów graficznych na komputerze, choć z powodzeniem może działać w zastępstwie myszy komputerowej.

13 Przykładowe komputery z lat 1999/2000 NAZWA KOMPUTERA GATEWAY PROFILE II PACKARD BELL SPIRIT 500 CENA zł zł PROCESOR Intel Celeron 466 Intel Pentium III 500 RAM 64MB 96 MB KARTA GRAFICZNA 4MB, ATI Rage LT Pro 4MB, S3 Savage 3D ROZDZIELCZOŚĆ x x 768 DYSK TWARDY IBM 20GB 13 GB UDMA NAPĘD Toshiba DVD6x Hitachi DVD 6x KARTA DŹWIĘKOWA NNAudiobase SoundMax Ymaha DS-XG GŁOŚNIKI wbudowane w monitorze MONITOR 15 cali LCD 15 cali LCD SlimView S530 MODEM Telepathy Pro V90 56K Conexant V90 56K KARTA SIECIOWA 10/100 BaseT N PERYFERIA myszka i klawiatura lekka klawiatura z dodatkowymi przyciskami funkcyjnymi, mysz DODATKI zdolny do pracy w sieci karta graficzna ma zarówno wyjście cyfrowe jak i analogowe OPROGRAMOWANIE Windows 98, darmowe konto internetowe w serwisie producenta Windows 98, Norton AntiVirus, pakiet przeglądarek internetowych, MS Word 2000, MS Works, MS Money 99, Print Artist 4, DVD Player, WinAmp, Encarta 99, Photo Express, Vide Studio,

14 urządzenia wejścia urządzenia wyjścia urządzenia wejścia/wyjścia

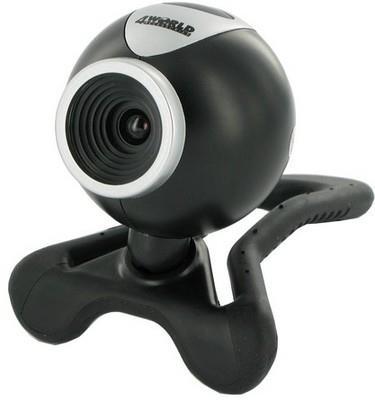

15 urządzenia wejściowe Za pomącą urządzeń wejścia dane (informacje) i polecenia są przekazywane do komputera. Polecenia informują komputer o tym, co powinien zrobić z wprowadzonymi danymi., np.: klawiatura mysz skaner joystick kierownica kamera internetowa mikrofon tablet CD-ROM DVD-ROM

16 urządzenia wyjściowe to te na które nasz wpisany sygnał wychodzi - możemy je odebrać zmysłami wzroku i słuchu, ale nie dotyku i smaku, np.: monitor drukarka głośniki słuchawki projektor multimedialny ploter

17 urządzenia wejścia/wyjścia np.: dysk twardy karta graficzna karta dźwiękowa urządzenie wielofunkcyjne modem tablica interaktywna pen drive MP3, MP4 karta sieciowa i inne karty rozszerzeń
