1 PL Olejowo-gazowy kocioł grzewczy GT GT 2200 Instrukcja techniczna instalowania i obsługi E

2 . Deklaracja zgodności CE C A 2 GT GT /01/ E

3 Spis treści. 1 Informacje ogólne Przepisy dla Francji Przepisy dla innych krajów Opis Informacje ogólne Przegląd typoszeregu Homologacje Dane techniczne - Poza Szwajcarią Dane techniczne - Dla Szwajcarii (nie dotyczy Polski) Tabliczka znamionowa Główne wymiary Wymiary kotła i podgrzewacza c.w.u Wymiary dla montażu Wentylacja Praca przy spalaniu oleju opałowego Praca przy spalaniu gazu (GT 220 z gazowym palnikiem nadmuchowym) Instalowanie Montaż Podłączenie hydrauliczne Podłączenie do komina Podłączenie palnika Podłączenia elektryczne Napełnienie instalacji wodą Uruchomienie Konserwacja Kontrola, czyszczenie i konserwacja Kocioł Palnik Podgrzewacz ciepłej wody użytkowej Wyłączenie kotła Części zamienne - GT GT Używane symbole Uwaga niebezpieczeństwo Ryzyko obrażeń ciała i szkód rzeczowych. Należy bezwzględnie przestrzegać zaleceń odnośnie bezpieczeństwa osób i dóbr Wskazówka Przestrzegać wskazówek, aby utrzymać komfort cieplny Odnośnik Odnośnik do innych instrukcji lub innych stron instrukcji 22/01/ E GT GT

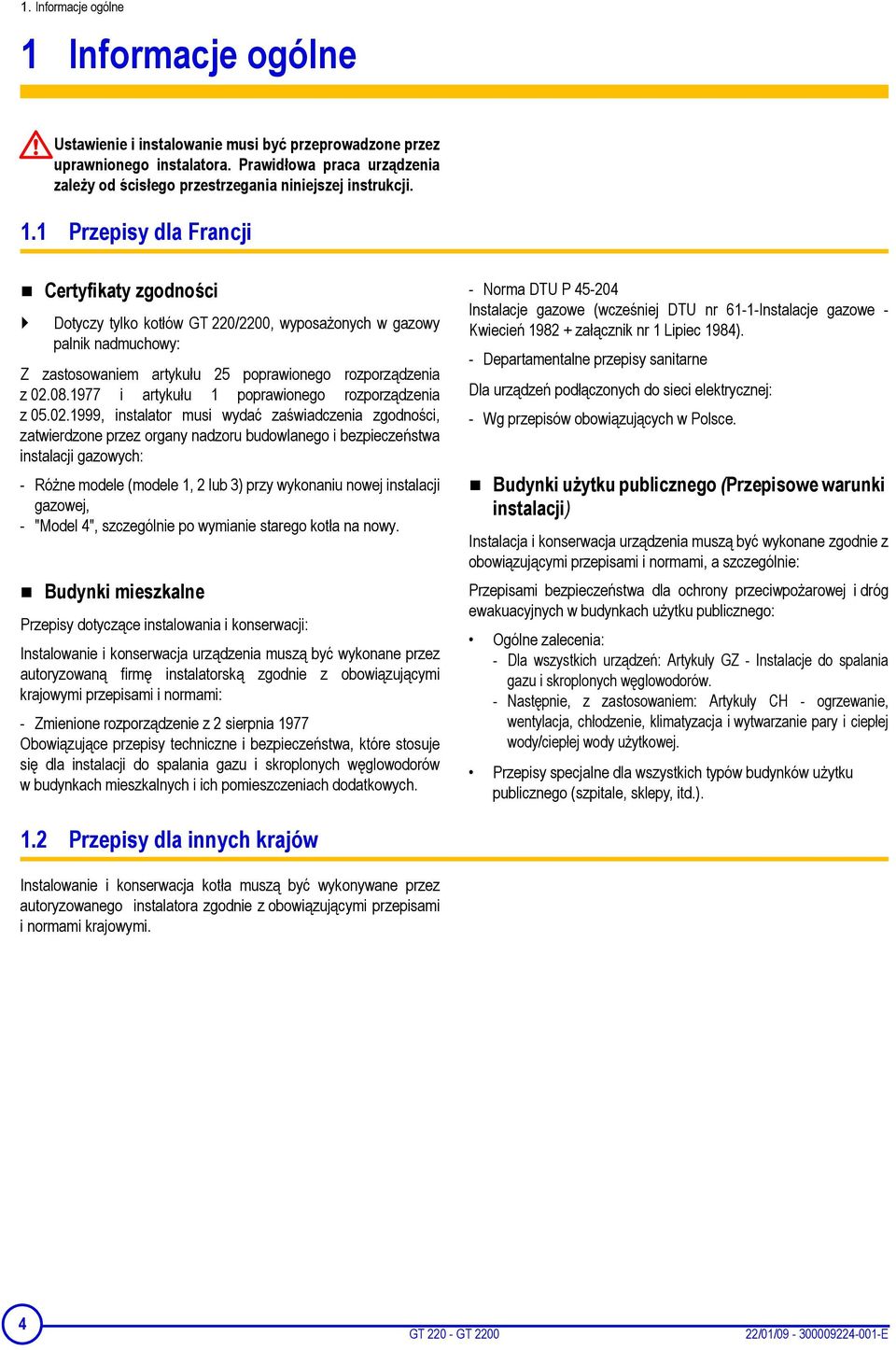

4 1. Informacje ogólne 1 Informacje ogólne Ustawienie i instalowanie musi być przeprowadzone przez uprawnionego instalatora. Prawidłowa praca urządzenia zależy od ścisłego przestrzegania niniejszej instrukcji. 1.1 Przepisy dla Francji Certyfikaty zgodności Dotyczy tylko kotłów GT 220/2200, wyposażonych w gazowy palnik nadmuchowy: Z zastosowaniem artykułu 25 poprawionego rozporządzenia z i artykułu 1 poprawionego rozporządzenia z , instalator musi wydać zaświadczenia zgodności, zatwierdzone przez organy nadzoru budowlanego i bezpieczeństwa instalacji gazowych: - Różne modele (modele 1, 2 lub 3) przy wykonaniu nowej instalacji gazowej, - "Model 4", szczególnie po wymianie starego kotła na nowy. Budynki mieszkalne Przepisy dotyczące instalowania i konserwacji: Instalowanie i konserwacja urządzenia muszą być wykonane przez autoryzowaną firmę instalatorską zgodnie z obowiązującymi krajowymi przepisami i normami: - Zmienione rozporządzenie z 2 sierpnia 1977 Obowiązujące przepisy techniczne i bezpieczeństwa, które stosuje się dla instalacji do spalania gazu i skroplonych węglowodorów w budynkach mieszkalnych i ich pomieszczeniach dodatkowych. - Norma DTU P Instalacje gazowe (wcześniej DTU nr 61-1-Instalacje gazowe - Kwiecień załącznik nr 1 Lipiec 1984). - Departamentalne przepisy sanitarne Dla urządzeń podłączonych do sieci elektrycznej: - Wg przepisów obowiązujących w Polsce. Budynki użytku publicznego (Przepisowe warunki instalacji) Instalacja i konserwacja urządzenia muszą być wykonane zgodnie z obowiązującymi przepisami i normami, a szczególnie: Przepisami bezpieczeństwa dla ochrony przeciwpożarowej i dróg ewakuacyjnych w budynkach użytku publicznego: Ogólne zalecenia: - Dla wszystkich urządzeń: Artykuły GZ - Instalacje do spalania gazu i skroplonych węglowodorów. - Następnie, z zastosowaniem: Artykuły CH - ogrzewanie, wentylacja, chłodzenie, klimatyzacja i wytwarzanie pary i ciepłej wody/ciepłej wody użytkowej. Przepisy specjalne dla wszystkich typów budynków użytku publicznego (szpitale, sklepy, itd.). 1.2 Przepisy dla innych krajów Instalowanie i konserwacja kotła muszą być wykonywane przez autoryzowanego instalatora zgodnie z obowiązującymi przepisami i normami krajowymi. 4 GT GT /01/ E

5 2 Opis 2. Opis 2.1 Informacje ogólne Kotły typoszeregu GT 220 mają następujące właściwości: - Autonomiczny, automatyczny kocioł grzewczy dla instalacji podgrzewania ciepłej wody - Kocioł grzewczy ** CE (przy obciążeniu 100 %) - Kocioł grzewczy *** CE (przy obciążeniu 30 %) - Podłączenie do komina - Kocioł grzewczy jest wyposażany w niezależny palnik olejowy lub gazowy - Konsola sterownicza B, B2, lub DIEMATIC 3 Kotły typoszeregu GT 2200 mają następujące właściwości: - Autonomiczny, automatyczny kocioł grzewczy dla instalacji podgrzewania ciepłej wody - Kocioł grzewczy ** CE (przy obciążeniu 100 %) - Kocioł grzewczy *** CE (przy obciążeniu 30 %) - Podłączenie do komina - Kocioł grzewczy jest wyposażany w niezależny palnik olejowy lub gazowy - Konsola sterownicza B, B2, lub DIEMATIC 3 - Możliwość wytwarzania ciepłej wody w podgrzewaczu o pojemności 160 / 250 litrów, ustawionym na podłodze pod kotłem 2.2 Przegląd typoszeregu GT 220/2200 B GT 220/2200 B2 GT 220/2200 D GT 220/2200 D + AD217 Kocioł do wytwarzania ciepłej wody z elektroniczną konsolą Basis. Kocioł grzewczy z elektroniczną konsolą sterowniczą B2 do sterowania palnika 2- stopniowego. Kocioł do wytwarzania ciepłej wody z konsolą sterowniczą DIEMATIC 3 Kocioł grzewczy z konsolą sterowniczą DIEMATIC 3 do sterowania palnika 2- stopniowego lub modulacyjnego. 2.3 Homologacje Nr identyfikacyjny CE: CE1312BR4657 Kraj docelowy: Niniejszy produkt może być sprzedawany w krajach członkowskich Unii Europejskiej oraz w Szwajcarii, Islandii, Norwegii i Rumunii. Dyrektywa 97/23/EC: Kotły gazowe i olejowe o maksymalnej temperaturze roboczej 110 C, jak i podgrzewacze ciepłej wody użytkowej o maksymalnym ciśnieniu roboczym 10 bar podlegają artykułowi 3.3 dyrektywy i dlatego nie potrzebują oznaczenia CE dla potwierdzenia zgodności z dyrektywą 97/23/EG. Rozwój i produkcja kotłów i podgrzewaczy c.w.u. De Dietrich według zasad techniki wymaganych w art. 3.3 dyrektywy 97/23/ EG są zapewnione dzięki zgodności z dyrektywami 90/396/ CEE, 92/42/CEE, 2006/95/WE i 2004/108/WE. 22/01/ E GT GT

6 2. Opis 2.4 Dane techniczne - Poza Szwajcarią Poniższe parametry dla CO 2 obowiązują przy zwykłym stopniu palnika (maksymalna moc kotła): - 12 % przy oleju i 9 % przy gazie ziemnym (Niemcy) % przy oleju i 9.5 % przy gazie ziemnym (Belgia) - Temperatura zasilania: 80 C. - Temperatura powrotu: 60 C. - Dopuszczalne ciśnienie robocze: 4 bar GT 224 GT Dopuszczalna temperatura: 100 C - Zakres nastawy termostatu kotła: C - Nastawa termostatu zabezpieczającego: 110 C GT 225 GT Typ kotła GT 2204 GT 2205 GT 226 GT 227 GT Znamionowa moc cieplna Pn kw Zakres mocy cieplnej kw Zakres obciążenia cieplnego kw Sprawność względem W.O. - przy obciążeniu 100 % (Średnia temperatura: 70 C) % Sprawność względem W.O. - przy obciążeniu 30 % (Średnia temperatura: 50 C) % Sprawność względem W.O. - przy obciążeniu 30 % (Średnia temperatura: 40 C) % stop. M200/1S(1) M200/1S(1) M200/1S(1) M200/1S(1) M201/2S M201/2S M201/2S Palnik olejowy (Wyposażenie dodatkowe) 1 -stop. M201/2N M201/2N M201/2N M201/2N 2-stopn. M202/2S(1) M202/2S(1) M202/2S(1) 1 -stop. (Belgia) M100/3S M100/3S M100/3S(2) M100/3S(2) 1 -stop. G200/1S G200/1S G200/1S G200/1S G200/1S(3) Palnik gazowy (Wyposażenie dodatkowe) 1 -stop. G201/2N(4) G201/2N G201/2N 2-stopniowy lub modulacyjny G203/2N(4) G203/2N G203/2N Ilość członów żeliwnych Wartość znamionowa przepływu wody (Znamionowa moc cieplna) T = 20K m 3 /h Straty postojowe T = 30K W Strata przez ścianki T = 30K % Dodatkowa moc elektryczna (Znamionowa moc cieplna - bez pompy obiegowej) W Pojemność wodna l Opór po stronie wodnej T = 15K mbar* Pojemność po stronie spalinowej l Średnica mm Komora spalania Głębokość mm Objętość l Natężenie przepływu spalin olej opałowy kg/h gaz kg/h Ciśnienie w komorze spalania dla ciągu kominowego = 0 mbar mbar Temperatura spalin (Temperatura kotła =70 C) C <195 <195 <195 <195 <195 <205 <205 Ciężar (netto) GT 220 kg GT 2200 kg Pojemność podgrzewacza GT 2200 l Pobór mocy (5) (7) GT 2200 kw Natężenie przepływu właściwe ** (6) (7) T = 30K l/min Natężenie przepływu ** (6) (7) T = 35K L/h Wydajność początkowa w ciągu 10 minut*** (6) (7) T = 30K l/10 min Straty postojowe kwh/24h Znamionowa liczba mocy Strata przez ścianki (c.w.u.) T = 45K kw Dodatkowa moc elektryczna (c.w.u.) kw (1) Oprócz Belgii * (2) do 60 kw 1 mbar = 10 mm słupa wody = 10 dapa = 100 Pa / 1 K =1 C (3) do 70 kw (4) ponad 70 kw ** Natężenie przepływu właściwe: Ilość c.w.u., przy przeciętnym wzroście temperatury o 30 K, dostarczana przy 2 następujących po sobie poborach przez 10 minut w odstępie 20 minut. (5) Temperatura zasilania: 80 C Temperatura ciepłej wody użytkowej: 45 C (6) Wartość zadana c.w.u. = 60 C - Średnia temperatura ciepłej wody użytkowej: 40 C - Wartość zadana dla kotła: 80 C (7) Temperatura wody zimnej: 10 C *** Wydajność początkowa: Ilość c.w.u. przy poborze przez 10 minut przy przeciętnym wzroście temperatury 30 K.. Warunki zasilania: Temperatura wody kotłowej przy 10 C. 6 GT GT /01/ E

7 2. Opis 2.5 Dane techniczne - Dla Szwajcarii (nie dotyczy Polski) Poniższe dane dotyczą mocy znamionowej (najwyższa wartość zakresu mocy)- wartość 2 dla oleju 13 % i 9.5 % dla gazu ziemnego - Temperatura zasilania: 80 C. - Dopuszczalna temperatura: 100 C - Temperatura powrotu: 60 C. - Zakres nastawy termostatu kotła: C - Dopuszczalne ciśnienie robocze: 4 bar - Nastawa termostatu zabezpieczającego: 110 C GT 224 GT GT 225 GT Typ kotła GT 2204 GT 2205 GT 226 GT 227 GT Znamionowa moc cieplna Pn kw Zakres mocy cieplnej kw Zakres obciążenia cieplnego kw Sprawność względem W.O. - przy obciążeniu 100 % (Średnia temperatura: 70 C) % Sprawność względem W.O. - przy obciążeniu 30 % (Średnia temperatura: 50 C) % Sprawność względem W.O. - przy obciążeniu 30 % (Średnia temperatura: 40 C) % OEN OEN 1 -stop. Palnik olejowy (Wyposażenie dodatkowe) 156LEV 156LEV OEN 251LE OEN 251LE OEN251LE 2-stopn. OEN351LZ OEN351LZ Palnik gazowy (Wyposażenie dodatkowe) 1 -stop. OEN156GE 2-stopniowy lub modulacyjny OEN255GI OEN255GI Ilość członów żeliwnych Wartość znamionowa przepływu wody (Znamionowa moc cieplna) T = 20K m 3 /h Straty postojowe T = 30K W Strata przez ścianki T = 30K % Dodatkowa moc elektryczna (Znamionowa moc cieplna - bez pompy obiegowej) W Pojemność wodna l Opór po stronie wodnej T = 20K mbar* Pojemność po stronie spalinowej l Średnica mm Komora spalania Głębokość mm Objętość l Natężenie przepływu spalin olej opałowy kg/h gaz kg/h Ciśnienie w komorze spalania dla ciągu kominowego = 0 mbar mbar Temperatura spalin (Temperatura kotła =70 C) C <160 <160 <160 <160 <160 <160 <160 Ciężar (netto) GT 220 kg GT 2200 kg Pojemność podgrzewacza GT 2200 l Pobór mocy (5) (7) GT 2200 kw Natężenie przepływu właściwe ** (6) (7) T = 30K l/min Natężenie przepływu ** (6) (7) T = 35K L/h Wydajność początkowa w ciągu 10 minut*** (6) (7) T = 30K l/10 min Stała schładzania Cr Wh/24 godz. L K Strata przez ścianki (c.w.u.) T = 45K kw Dodatkowa moc elektryczna (c.w.u.) kw (2) do 60 kw * 1 mbar = 10 mm słupa wody = 10 dapa = 100 Pa / 1 K =1 C (3) do 70 kw (4) ponad 70 kw ** (5) Temperatura zasilania: 80 C Temperatura ciepłej wody użytkowej: 45 C (6) Wartość zadana c.w.u. = 60 C - Średnia temperatura ciepłej wody użytkowej: 40 C - Wartość zadana dla kotła: 80 C (7) Temperatura wody zimnej: 10 C Natężenie przepływu właściwe: Ilość c.w.u., przy przeciętnym wzroście temperatury o 30 K, dostarczana przy 2 następujących po sobie poborach przez 10 minut w odstępie 20 minut. *** Wydajność początkowa: Ilość c.w.u. przy poborze przez 10 minut przy przeciętnym wzroście temperatury 30 K.. Warunki zasilania: Temperatura wody kotłowej przy 10 C. 22/01/ E GT GT

8 2. Opis 2.6 Tabliczka znamionowa A Tabliczka znamionowa jest oznaczeniem produktu i podaje przede wszystkim: - Data produkcji: XX (Rok) - XX (Tydzień). - Numer seryjny. 8 GT GT /01/ E

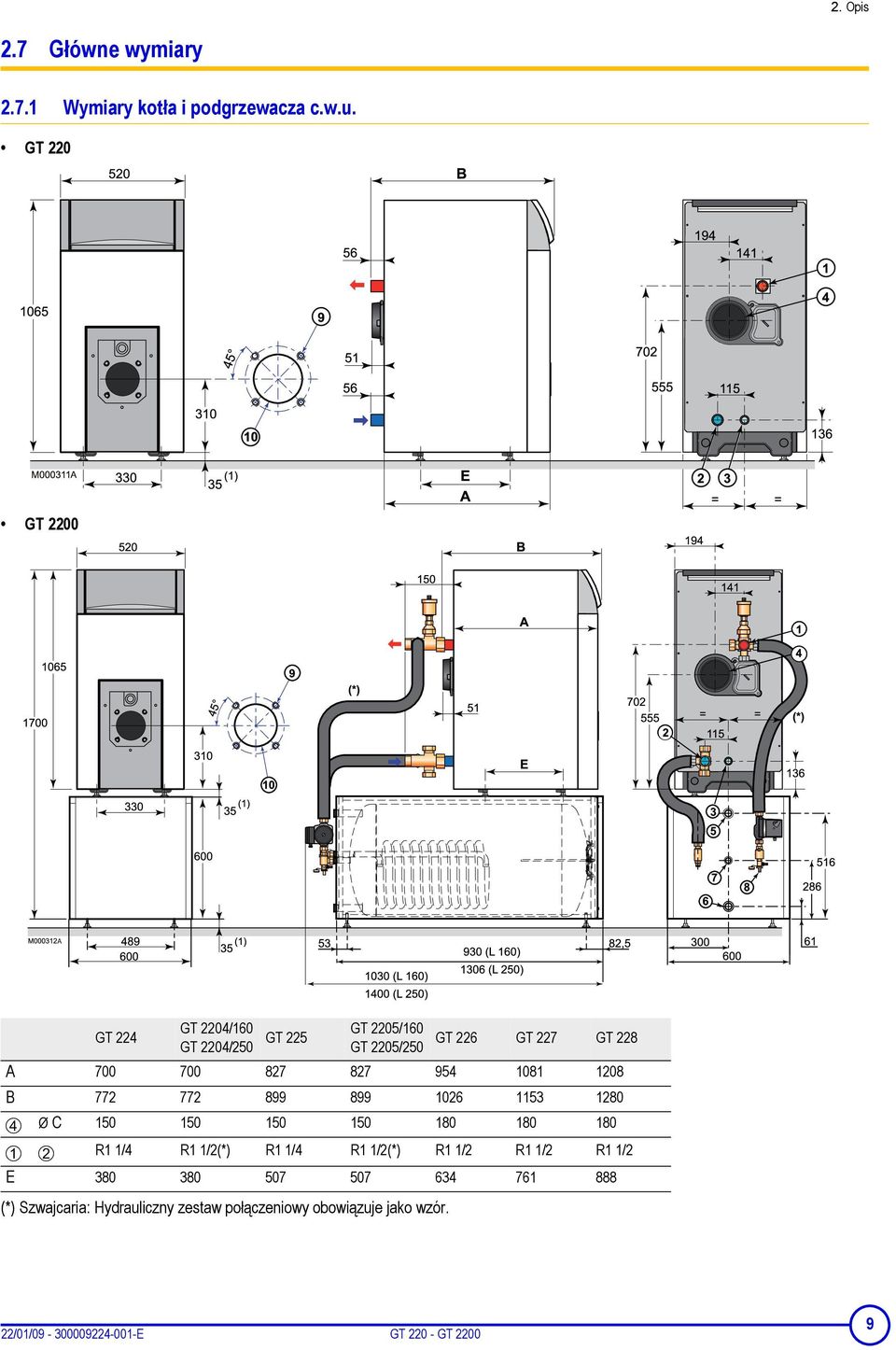

9 2. Opis 2.7 Główne wymiary Wymiary kotła i podgrzewacza c.w.u. GT 220 A GT 2200 A GT 224 GT 2204/160 GT 2204/250 GT 225 GT 2205/160 GT 2205/250 GT 226 GT 227 GT 228 A B Ø C R1 1/4 R1 1/2(*) R1 1/4 R1 1/2(*) R1 1/2 R1 1/2 R1 1/2 E (*) Szwajcaria: Hydrauliczny zestaw połączeniowy obowiązuje jako wzór. 22/01/ E GT GT

10 2. Opis 1. Zasilanie c.o. 2. Powrót 3. Otwór do opróżniania/napełniania Rp 3/4 4. Króciec spalin ø C 5. Wypływ c.w.u. - G 1 6. Wlot wody zimnej - G 1 7. Powrót cyrkulacji - G 3/4 8. Zawór napełniania/opróżniania (króciec podłączenia węża o średnicy wewnętrznej 14 mm) 9. 4 otwory 4xM8 na średnicy 150 i 4 otwory na średnicy nadwymiarowej Otwór Ø Możliwość poszerzenia do Ø 130 R = Gwint zewnętrzny Rp = Zewnętrzny gwint cylindryczny, uszczelka płaska (1) Regulowane nóżki: Minimalna wysokość 35. Zakres regulacji od 35 do 50 mm (2) Regulowane nóżki: Minimalna wysokość 35. Zakres regulacji od 35 do 40 mm Wymiary dla montażu Wokół kotła należy pozostawić odpowiednią ilość miejsca aby zapewnić do niego swobodny dostęp. Zalecane minimalne wymiary (w mm): GT 220 GT 2200 Kocioł A (mm) GT GT GT GT GT Kocioł A (mm) GT 2204/ GT 2204/ GT 2205/ GT 2205/ GT GT /01/ E

11 2. Opis 2.8 Wentylacja Dolne otwory nawiewne umieścić tak w stosunku do górnych otworów wywiewnych, ażeby obieg powietrza objął całą kotłownię. Nie wolno zatykać (nawet częściowo) wlotów powietrza w pomieszczeniu Praca przy spalaniu oleju opałowego Minimalne przekroje oraz położenie otworów nawiewno-wywiewnych należy przyjąć zgodnie obowiązującymi przepisami. Kocioł ustawiony w budynku wielorodzinnym (instalacje o mocy poniżej 70 kw)(nie dotyczy Polski) - (dla Włoch: > 35 kw). Doprowadzenie świeżego powietrza: - Wlot musi znajdować się u dołu pomieszczenia, - Minimalny przekrój otworów musi wynosić 0.03 dm2 na każdy kw mocy i minimum 2.5 dm2. Odprowadzenie powietrza zużytego: - Otwory wylotowe muszą znajdować się u góry pomieszczenia, - Końcówka wylotu musi być wyprowadzona ponad dach (z wyjątkiem urządzeń o podobnym działaniu, które nie zagrażają środowisku), - Należy zapewnić minimalny przekrój otworów (odpowiednio 2/3 otworu nawiewnego i minimum 2.5 dm2). Kocioł ustawiony w budynku jednorodzinnym (nie dotyczy Polski) W pobliże kotła należy dostarczyć dostateczną ilość powietrza do spalania. Otwory nawiewne muszą mieć minimalny przekrój 0.5 dm2. U góry pomieszczenia należy przewidzieć otwory odprowadzające zużyte powietrze, zapewniające wystarczającą wentylację. Budynki użytku publicznego Budynki nowe: patrz dyrektywa z 25 czerwca 1980 (instalacje o mocy ponad 20 kw i do 70 kw. Budynki istniejące: patrz dyrektywa z 25 czerwca 1980 (instalacje o mocy poniżej 70 kw)(nie dotyczy Polski) Praca przy spalaniu gazu (GT 220 z gazowym palnikiem nadmuchowym) Polska: Instalacja nawiewno-wywiewna, obowiązkowa w pomieszczeniu, w którym zainstalowany jest kocioł, musi być zgodna z normą PN-B (Belgia):Powierzchnia przekroju otworów wentylacyjnych, obowiązkowych w pomieszczeniu zainstalowania kotła, musi być zgodna z normą NBN D Niemcy: instalacja nawiewna-wywiewna, obowiązkowa w pomieszczeniach, w których znajduje się kocioł, musi być zgodna z normą VDI 2050 ark. 1 i innymi obowiązującymi zarządzeniami lokalnymi. Włochy: Gas D.M ; Gasolio Circ. M.I. n 73 del e segg. Inne kraje: Przekrój otworów nawiewnych, obowiązkowych w pomieszczeniu zainstalowania kotła, musi być zgodny z normami obowiązującymi w danym kraju. Uwaga: W celu uniknięcia uszkodzenia kotła, nie wolno dopuścić do zanieczyszczenia powietrza do spalania związkami chloru i/lub fluoru, które są szczególnie korozyjne. Związki te znajdują się, na przykład, w sprayach aerozolowych, farbach, rozpuszczalnikach, produktach do czyszczenia, proszkach do prania, detergentach, klejach, solach do odśnieżania, itd. W związku z tym: - Unikać zasysania powietrza pochodzącego z pomieszczeń, w których używa się tych produktów, takich jak: salony fryzjerskie, pralnie, pomieszczenia przemysłowe, chłodnie (ryzyko wycieku medium chłodniczego), itd - Nie przechowywać tych produktów w pobliżu kotła. W razie korozji kotła i/lub jego elementów na skutek oddziaływania związków chloru i/lub fluoru, gwarancja nie będzie honorowana. 22/01/ E GT GT

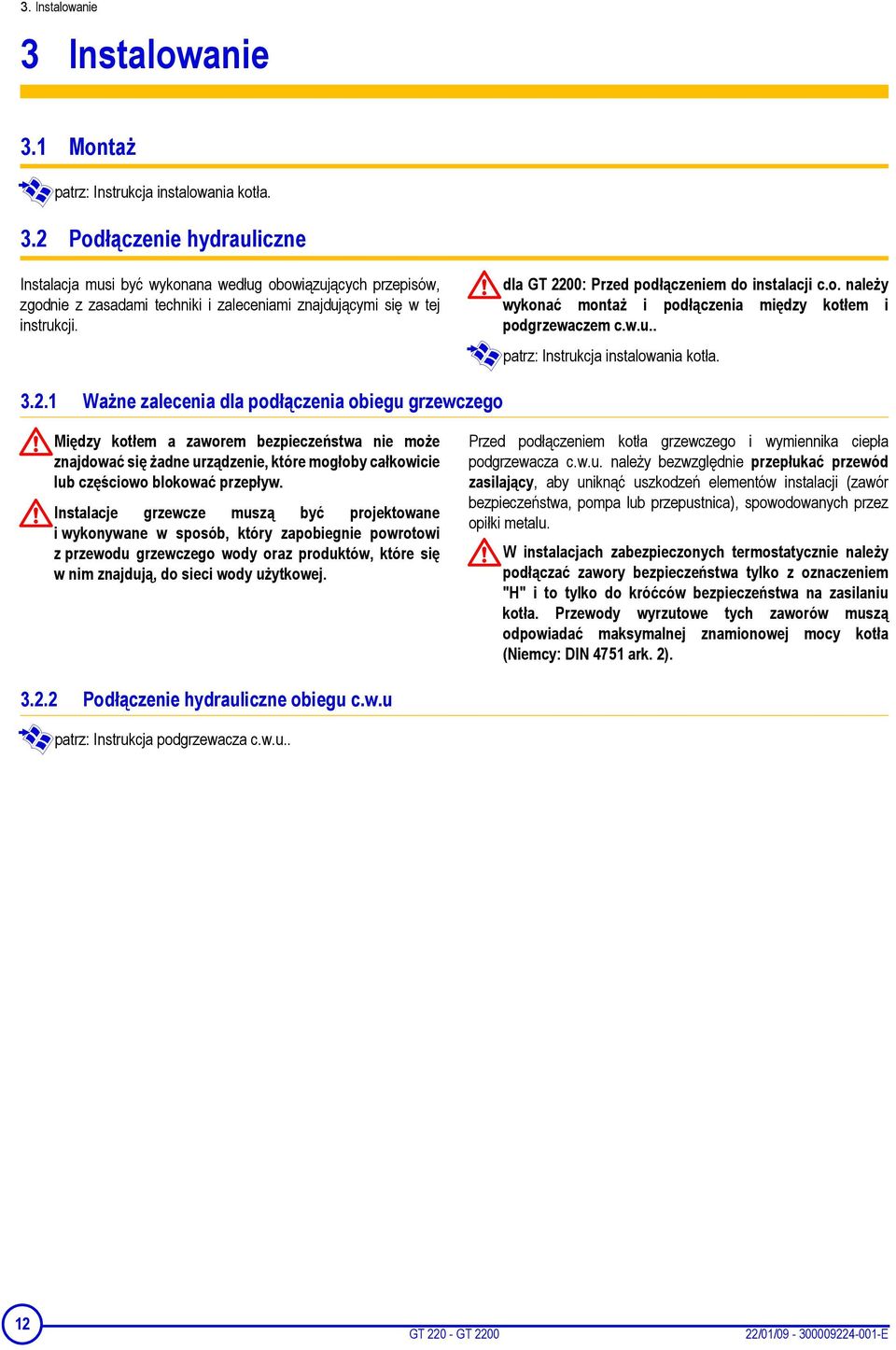

12 3. Instalowanie 3 Instalowanie 3.1 Montaż patrz: Instrukcja instalowania kotła. 3.2 Podłączenie hydrauliczne Instalacja musi być wykonana według obowiązujących przepisów, zgodnie z zasadami techniki i zaleceniami znajdującymi się w tej instrukcji Ważne zalecenia dla podłączenia obiegu grzewczego Między kotłem a zaworem bezpieczeństwa nie może znajdować się żadne urządzenie, które mogłoby całkowicie lub częściowo blokować przepływ. Instalacje grzewcze muszą być projektowane i wykonywane w sposób, który zapobiegnie powrotowi z przewodu grzewczego wody oraz produktów, które się w nim znajdują, do sieci wody użytkowej Podłączenie hydrauliczne obiegu c.w.u patrz: Instrukcja podgrzewacza c.w.u.. dla GT 2200: Przed podłączeniem do instalacji c.o. należy wykonać montaż i podłączenia między kotłem i podgrzewaczem c.w.u.. patrz: Instrukcja instalowania kotła. Przed podłączeniem kotła grzewczego i wymiennika ciepła podgrzewacza c.w.u. należy bezwzględnie przepłukać przewód zasilający, aby uniknąć uszkodzeń elementów instalacji (zawór bezpieczeństwa, pompa lub przepustnica), spowodowanych przez opiłki metalu. W instalacjach zabezpieczonych termostatycznie należy podłączać zawory bezpieczeństwa tylko z oznaczeniem "H" i to tylko do króćców bezpieczeństwa na zasilaniu kotła. Przewody wyrzutowe tych zaworów muszą odpowiadać maksymalnej znamionowej mocy kotła (Niemcy: DIN 4751 ark. 2). 12 GT GT /01/ E

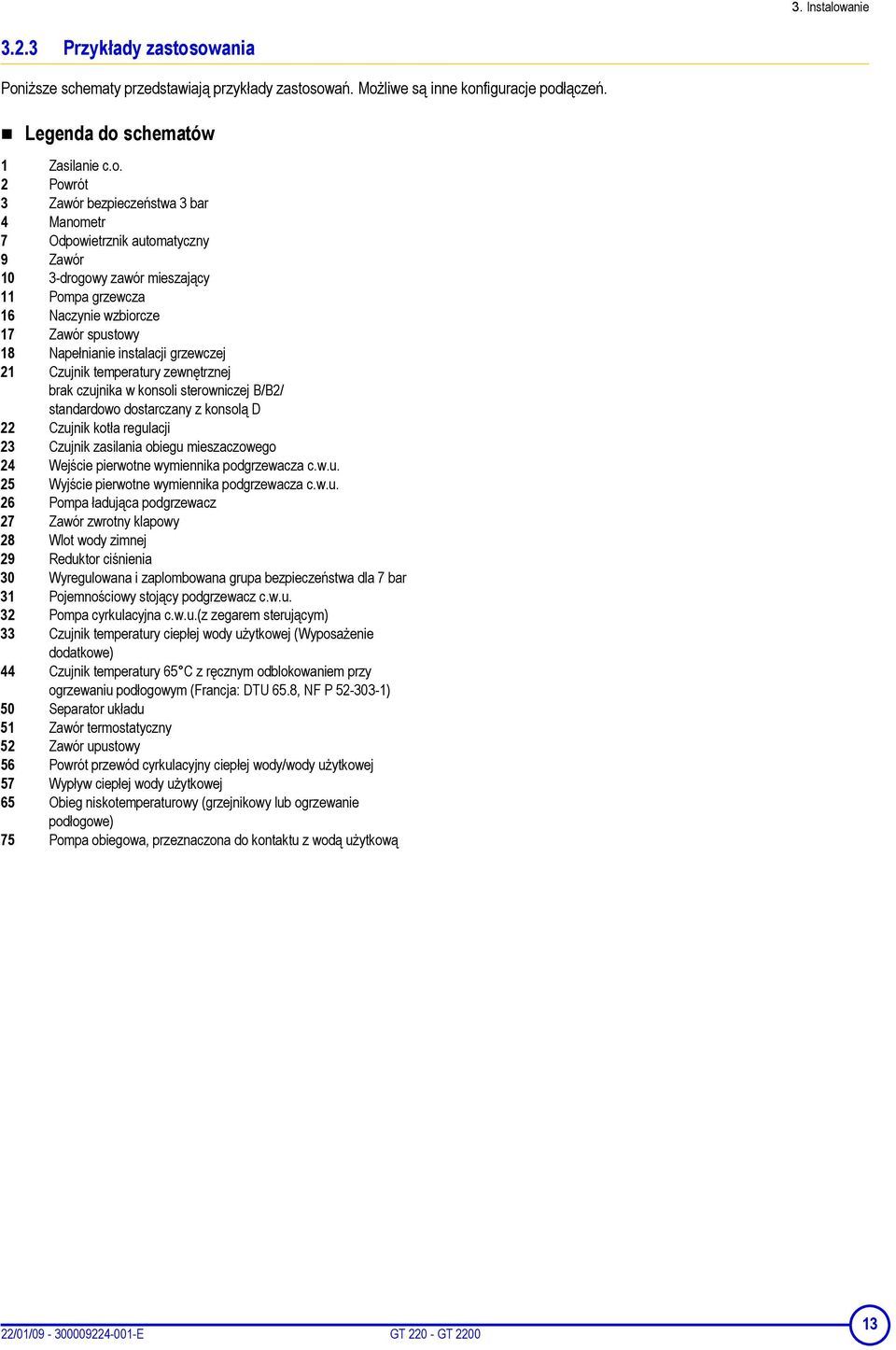

13 3. Instalowanie Przykłady zastosowania Poniższe schematy przedstawiają przykłady zastosowań. Możliwe są inne konfiguracje podłączeń. Legenda do schematów 1 Zasilanie c.o. 2 Powrót 3 Zawór bezpieczeństwa 3 bar 4 Manometr 7 Odpowietrznik automatyczny 9 Zawór 10 3-drogowy zawór mieszający 11 Pompa grzewcza 16 Naczynie wzbiorcze 17 Zawór spustowy 18 Napełnianie instalacji grzewczej 21 Czujnik temperatury zewnętrznej brak czujnika w konsoli sterowniczej B/B2/ standardowo dostarczany z konsolą D 22 Czujnik kotła regulacji 23 Czujnik zasilania obiegu mieszaczowego 24 Wejście pierwotne wymiennika podgrzewacza c.w.u. 25 Wyjście pierwotne wymiennika podgrzewacza c.w.u. 26 Pompa ładująca podgrzewacz 27 Zawór zwrotny klapowy 28 Wlot wody zimnej 29 Reduktor ciśnienia 30 Wyregulowana i zaplombowana grupa bezpieczeństwa dla 7 bar 31 Pojemnościowy stojący podgrzewacz c.w.u. 32 Pompa cyrkulacyjna c.w.u.(z zegarem sterującym) 33 Czujnik temperatury ciepłej wody użytkowej (Wyposażenie dodatkowe) 44 Czujnik temperatury 65 C z ręcznym odblokowaniem przy ogrzewaniu podłogowym (Francja: DTU 65.8, NF P ) 50 Separator układu 51 Zawór termostatyczny 52 Zawór upustowy 56 Powrót przewód cyrkulacyjny ciepłej wody/wody użytkowej 57 Wypływ ciepłej wody użytkowej 65 Obieg niskotemperaturowy (grzejnikowy lub ogrzewanie podłogowe) 75 Pompa obiegowa, przeznaczona do kontaktu z wodą użytkową 22/01/ E GT GT

14 3. Instalowanie Instalacja z 1 bezpośrednim obiegiem grzejnikowym (bez zaworu mieszającego) Konsole sterownicze, które można stosować w instalacjach podobnego typu: Palnik jednostopniowy: - Konsola sterownicza B - Konsola sterownicza D (DIEMATIC 3), palnika 2-stopniowego - palnika modulacyjnego: - Konsola sterownicza B2 (2-stopn.) - Konsola sterownicza D (DIEMATIC 3) + Karta dla palnika dwustopniowego / palnika modulacyjnego / 3-drogowego zaworu mieszającego - Pakiet AD217 (wyposażenie dodatkowe). Konsola sterownicza B/B2 może seryjnie sterować drugi obieg bezpośredni (termostaty pokojowe dostępne są jako wyposażenie dodatkowe). B Konsola sterownicza B/B2 Konsola sterownicza D (DIEMATIC 3) Palnik jednostopniowy: Oryginalna konsola sterownicza (bez wyposażenia dodatkowego) lub palnika 2-stopniowego - palnika modulacyjnego: Konsola sterownicza D (DIEMATIC 3) + Pakiet AD217 (wyposażenie dodatkowe) 14 GT GT /01/ E

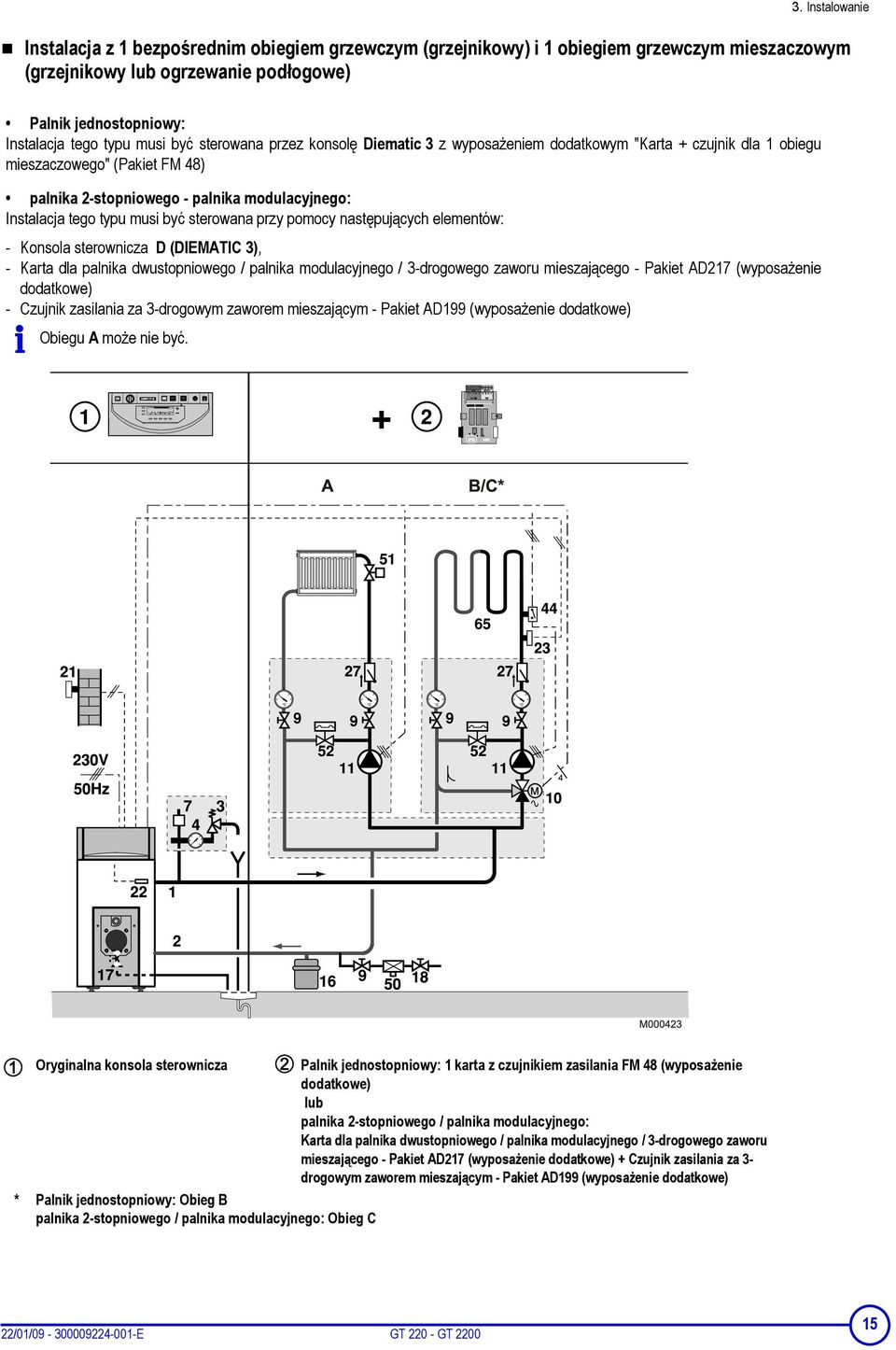

15 3. Instalowanie Instalacja z 1 bezpośrednim obiegiem grzewczym (grzejnikowy) i 1 obiegiem grzewczym mieszaczowym (grzejnikowy lub ogrzewanie podłogowe) Palnik jednostopniowy: Instalacja tego typu musi być sterowana przez konsolę Diematic 3 z wyposażeniem dodatkowym "Karta + czujnik dla 1 obiegu mieszaczowego" (Pakiet FM 48) palnika 2-stopniowego - palnika modulacyjnego: Instalacja tego typu musi być sterowana przy pomocy następujących elementów: - Konsola sterownicza D (DIEMATIC 3), - Karta dla palnika dwustopniowego / palnika modulacyjnego / 3-drogowego zaworu mieszającego - Pakiet AD217 (wyposażenie dodatkowe) - Czujnik zasilania za 3-drogowym zaworem mieszającym - Pakiet AD199 (wyposażenie dodatkowe) Obiegu A może nie być. Oryginalna konsola sterownicza Palnik jednostopniowy: 1 karta z czujnikiem zasilania FM 48 (wyposażenie dodatkowe) lub palnika 2-stopniowego / palnika modulacyjnego: Karta dla palnika dwustopniowego / palnika modulacyjnego / 3-drogowego zaworu mieszającego - Pakiet AD217 (wyposażenie dodatkowe) + Czujnik zasilania za 3- drogowym zaworem mieszającym - Pakiet AD199 (wyposażenie dodatkowe) * Palnik jednostopniowy: Obieg B palnika 2-stopniowego / palnika modulacyjnego: Obieg C 22/01/ E GT GT

16 3. Instalowanie Instalacja z 1 obiegiem grzewczym basenu i 1 obiegiem grzewczym mieszaczowym (grzejnikowy lub ogrzewanie podłogowe) Palnik jednostopniowy: Ten typ instalacji musi być sterowany przez konsolę Diematic 3 w zestawieniu z dwoma opcjonalnymi elementami wyposażenia dodatkowego "Czujnik podgrzewacza" (pakiet AD 212) i "Karta + czujnik dla 1 obiegu mieszaczowego (Pakiet FM 48) palnika 2-stopniowego - palnika modulacyjnego: Instalacja tego typu musi być sterowana przy pomocy następujących elementów: - Konsola sterownicza D (DIEMATIC 3), - Karta dla palnika dwustopniowego / palnika modulacyjnego / 3-drogowego zaworu mieszającego - Pakiet AD217 (wyposażenie dodatkowe) - Czujnik zasilania za 3-drogowym zaworem mieszającym - Pakiet AD199 (wyposażenie dodatkowe) - 2 opcjonalne czujniki c.w.u. - Pakiet AD212 (wyposażenie dodatkowe) Oryginalna konsola sterownicza Czujnik podgrzewacza c.w.u. - Pakiet AD212 (wyposażenie dodatkowe) Palnik jednostopniowy: 1 karta z czujnikiem zasilania FM 48 (wyposażenie dodatkowe) lub palnika 2-stopniowego / palnika modulacyjnego: Karta dla palnika dwustopniowego / palnika modulacyjnego / 3- drogowego zaworu mieszającego - (Pakiet AD217) + Czujnik zasilania za 3-drogowym zaworem mieszającym - (Pakiet AD199) * Palnik jednostopniowy: Obieg B palnika 2-stopniowego / palnika modulacyjnego: Obieg C Czujnik podgrzewacza c.w.u. - Pakiet AD212 (wyposażenie dodatkowe) 16 GT GT /01/ E

17 3. Instalowanie Instalacja z 1 bezpośrednim obiegiem grzewczym (grzejnikowy) i 2 obiegami grzewczymi mieszaczowymi (grzejnikowy lub ogrzewanie podłogowe) (grzejnikowy lub ogrzewanie podłogowe) Palnik jednostopniowy: Ten typ instalacji musi być sterowany przez konsolę Diematic 3 z wyposażeniem dodatkowym "Karta + czujnik dla 1 obiegu mieszaczowego" (pakiet FM 48) i wyposażeniem dodatkowym "Czujnik podgrzewacza c.w.u." (pakiet AD 212). palnika 2-stopniowego - palnika modulacyjnego: Instalacja tego typu musi być sterowana przy pomocy następujących elementów: - Konsola sterownicza D (DIEMATIC 3), - Karta dla palnika dwustopniowego / palnika modulacyjnego / 3-drogowego zaworu mieszającego - Pakiet AD217 (wyposażenie dodatkowe) - Czujnik zasilania za 3-drogowym zaworem mieszającym - Pakiet AD199 (wyposażenie dodatkowe) - 1 Karta mieszacza + czujnik zasilania - Pakiet FM48 (wyposażenie dodatkowe) - 1 opcjonalny czujnik c.w.u. - Pakiet AD212 (wyposażenie dodatkowe) Oryginalna konsola sterownicza Palnik jednostopniowy: 2 karty z czujnikiem zasilania FM 48 lub palnika 2-stopniowego / palnika modulacyjnego: Karta dla palnika dwustopniowego / palnika modulacyjnego / 3- drogowego zaworu mieszającego (Pakiet AD217) + Czujnik zasilania za 3-drogowym zaworem mieszającym (Pakiet AD199) + 1 Karta mieszacza + czujnik zasilania (Pakiet FM48). Czujnik podgrzewacza c.w.u. - Pakiet AD212 (wyposażenie dodatkowe) 22/01/ E GT GT

18 3. Instalowanie 3.3 Podłączenie do komina Podłączenia muszą być wykonane zgodnie z obowiązującymi przepisami i normami. Dzięki zwiększonej mocy nowoczesnych kotłów grzewczych i ich zastosowaniu w szczególnych warunkach, możliwych dzięki ewolucji technologii (np. praca modulowana przy niskiej temperaturze kotła) uzyskuje się bardzo niską temperaturę spalin.. Stąd: - Aby uniknąć ryzyka uszkodzenia komina, stosować przewody, umożliwiające odprowadzenie kondensatu, który może powstać w tym trybie pracy. - Zainstalować trójnik odprowadzający kondensat w podstawie komina. - Zainstalować regulator ciągu (zalecane) Wymiarowanie przewodu spalinowego W poniższej tabeli podano dla każdej wersji kotła minimalne wymiary komina, jakie należy uwzględnić, aby zapewnić odpowiedni ciąg na dyszach. Wszystkie kraje oprócz Szwajcarii: Typ kotła Moc Natężenie przepływu spalin (1) (2) (13% CO 2 przy oleju opałowym) Temperatura spalin (1) (2) (13% CO 2 przy oleju opałowym) Komin: Zalecane minimalne wymiary Minimal na średnica kw kg/h C mm m GT < GT < GT < GT < GT < Wysoko ść * 1 Pa = 0.01 mbar (1): Przy maksymalnej mocy kotła Dla Szwajcarii (nie dotyczy Polski) (2): Temperatura kotła: 80 C (Temperatura otoczenia: 20 C) Typ kotła Moc * 1 Pa = 0.01 mbar (1): Przy maksymalnej mocy kotła (2): Temperatura kotła: 80 C (Temperatura otoczenia: 20 C) Natężenie przepływu spalin (1) (2) (13% CO 2 przy oleju opałowym) Temperatura spalin (1) (2) (13% CO 2 przy oleju opałowym) Komin: Zalecane minimalne wymiary Minimal na średnica kw kg/h C mm m GT < GT < GT < GT < GT < Wysoko ść 18 GT GT /01/ E

19 3. Instalowanie Podłączenie do przewodów spalinowych Urządzenie musi być podłączone według obowiązujących przepisów, szczelnym przewodem z materiału odpornego na gorące spaliny i ewentualne kwaśny kondensat. Połączenie między kotłem a kominem powinno być tej samej średnicy co odprowadzenie spalin kotła, bezpośrednie i jak najkrótsze. Typ kotła Króciec spalin Ø A GT GT 225 Ø 150 GT GT GT 228 Ø180 A 22/01/ E GT GT

20 3. Instalowanie 3.4 Podłączenie palnika Wymiary dla zamocowania palnika B = Otwór Ø 110, Możliwość poszerzenia do Ø 130. C = 4 x M8 na Ø 150, 4 otwory na średnicy Ø Pozycjonowanie palnika Należy uwzględnić pozycję głowicy palnika w stosunku do izolacji drzwiczek. Przy stosowaniu palników De Dietrich prawidłowa pozycja jest zapewniona. patrz: Instrukcja palnika. Można stosować następujące paliwa: 1 - Olej opałowy EL według normy DIN część 1 Mogą być stosowane tylko palniki rozpylające olej sprawdzone według wzorów konstrukcyjnych normy EN267 / DIN Wszystkie gazy palne według EN 437 lub DIN DVGW - arkusz roboczy G260/1 Stosować tylko palniki nadmuchowe, które są skontrolowane pod względem typu wraz ze swoimi urządzeniami sterującymi według EN676 / DIN4788 i posiadają numer rejestru DIN- DVGW. Moc spalania musi być dopasowana do znamionowej mocy cieplnej kotła. Ø N013A Podłączenie, nastawa, uruchomienie i konserwacja patrz: Instrukcja palnika. 3.5 Podłączenia elektryczne patrz: Instrukcja konsoli sterowniczej. 20 GT GT /01/ E

21 3. Instalowanie 3.6 Napełnienie instalacji wodą Obieg c.o. GT GT 2200 Instalację należy napełniać powoli w najniższym jej punkcie: - Albo przez zawór napełniająco-spustowy (patrz rysunek poniżej). W tym wypadku, po napełnieniu należy koniecznie zdjąć wąż napełniający (średnica wewnętrzna 14 mm). - Albo przez zamontowany przez instalatora zawór napełniający (patrz poz. 50 w przykładzie instalacji na następnych stronach). Odpowietrzenie instalacji wykonuje się poprzez jeden lub więcej odpowietrzników znajdujących się w górnej części instalacji. Zamknąć odpowietrznik, gdy zacznie wypływać woda. Przeprowadzić próbę szczelności wszystkich miejsc połączeń w instalacji. Wymiana podgrzewacza c.w.u. GT 2200 W celu prawidłowego odpowietrzenia podgrzewacza c.w.u należy wykonać następujące czynności: Odkręcić korek automatycznego i ręcznego odpowietrznika. Zawór zwrotny klapowy ustawić w położenie "Otwarte" (O). Po pomyślnym uruchomieniu kotła element ten umieścić z powrotem w położeniu wyjściowym. Sprawdzić prawidłowe zabezpieczającej. działanie armatury 3.7 Uruchomienie patrz: - Instrukcja konsoli sterowniczej, - Instrukcja palnika, - Instrukcja podgrzewacza c.w.u. (L160, L250). Napełnianie, odpowietrzania i kontrolę szczelności obiegu c.w.u. (ewent.) i grzewczego należy przeprowadzać zgodnie z instrukcją obsługi podgrzewacza c.w.u. i kotła. 22/01/ E GT GT

22 4. Konserwacja 4 Konserwacja 4.1 Kontrola, czyszczenie i konserwacja Sprawdzenie poziomu wody Regularnie sprawdzać poziom wody w instalacji. Uzupełniać go, w razie potrzeby, unikając nagłego wpuszczenia zimnej wody do gorącego kotła. Jeśli operacja ta wymagana jest kilka razy w sezonie, poszukać wycieku i uszczelnić go. Nie opróżniać instalacji, o ile nie jest to absolutnie konieczne. Np: Dłuższa nieobecność z ryzykiem wystąpienia zamarznięcia budynku Elementy zabezpieczające Sprawdzić przepisowe działanie organów zabezpieczających (szczególnie zaworu bezpieczeństwa obiegu grzewczego). 4.2 Kocioł Sprawność kotła zależy od stopnia jego zanieczyszczenia. Kocioł powinno się czyścić w razie potrzeby i co najmniej tak jak komin minimum raz w roku zgodnie z obowiązującymi przepisami. Prace konserwacyjne muszą być przeprowadzane zawsze przy wyłączonym kotle i przy odłączonym zasilaniu elektrycznym kotła. Aby uzyskać dostęp do elementów kotła lub przeprowadzić konserwację, należy zdjąć przednią płytę/pokrywę kotła. patrz szkic poniżej. Czynności konserwacyjne: patrz następne strony. Po czyszczeniu i konserwacji: - Zamknąć drzwiczki palnika. - Przeprowadzić konserwację palnika. - Założyć ponownie przednią pokrywę. - Skontrolować działanie i wykonać analizę spalin. A 22 GT GT /01/ E

23 4. Konserwacja Czyszczenie korpusu kotła Czyszczenie ręczne Odłączyć kabel palnika. Odkręcić 2 śruby z kołnierzem wraz z podkładkami płaskimi. Otworzyć drzwiczki palnika. A - Wyjąć turbulatory (ilość zależy od modelu kotła). - Oczyścić starannie kanały spalinowe przy pomocy odpowiedniej szczotki. Ewentualnie oczyścić szczotką komorę spalania. - Usunąć sadzę z kanałów spalinowych i komory spalania przy pomocy odkurzacza, którego rura ssawna powinna mieć średnicę mniejszą niż 40 mm. - Zamontować z powrotem turbulatory. - Zamknąć drzwiczki palnika. - Założyć przednią pokrywę. A 22/01/ E GT GT

24 4. Konserwacja Czyszczenie chemiczne A. Zasada podstawowa Kocioł z reguły czyści się mechanicznie. Obecnie dostępne są różne chemiczne metody, upraszczające proces czyszczenia. Na powierzchnie grzewcze kotła nanosi się substancję chemiczną. Następnie wzmacnia się reakcję chemiczną poprzez zapalenie palnika. Osady zostają zneutralizowane i ulegają rozkładowi termicznemu. Pozostający zalegający proszek można łatwo usunąć szczotką lub poprzez odsysanie. B. Środek czyszczący Środek czyszczący musi być odpowiedni dla kotłów żeliwnych. Różni producenci oferują płynne koncentraty lub pojemniki ze sprayem. Do czyszczenia małego kotła wystarczą pojemniki ze sprayem o pojemności 0.5 do 1 l. Patrz instrukcje dołączone do produktu. Płynne koncentraty oferowane są w kanistrach o pojemności od 1 do 50 litrów. Płynne koncentraty muszą być przed użyciem rozcieńczone i nanoszone spryskiwaczem. W zależności od zastosowania do dyspozycji są następujące rozpylacze: - Rozpylacz o małej pojemności (2 lub 3 l) ze zintegrowanym zasobnikiem dla małych kotłów i umiarkowanego stosowania. Ręczny ciśnieniowy w zasobniku. - Rozpylacz o pojemności 5 litrów z oddzielnym zasobnikiem, lancą i rurą połączeniową. Lance umożliwiają proste nanoszenie na dnie komory spalania. Ręczny ciśnieniowy w zasobniku. - Rozpylacz z ciśnieniowym wspomaganiem silnikiem, zasobnikiem, przewodami dysz i przewodami połączeniowymi. Rozpylacz ten nadaje się do intensywnego stosowania. 8800N N065 C. Sposób postępowania Przyjęty tryb pracy odpowiada pracy standardowej. Należy postępować według zaleceń producenta. Nanoszenie - W zależności od produktu kocioł musi być zimny lub powinien osiągnąć temperaturę roboczą. Patrz instrukcje dołączone do produktu. - Bezpośrednie rozpylanie z pojemników ze sprayem na powierzchnię grzewczą. - Koncentraty należy rozcieńczać w stosunku 1/5 do 1/20 (w zależności od produktu i zanieczyszczenia kotła). - Rozpylaczem spryskuje się górne części kotła i ścianki boczne komory spalania. Górne powierzchnie powinny być nawilżone, ale nie spłukane. Nie jest konieczne docieranie rozpylaczem pomiędzy powierzchnie grzewcze. - 1 litr roztworu z reguły wystarcza na 1 m 2 powierzchni grzewczej (małe kotły), tzn do 0.2 l koncentratu. A D. Zapłon Zapalenie palnika następuje po 2 do 5 minutach działania środka czyszczącego. Patrz instrukcje dołączone do produktu. 24 GT GT /01/ E

25 4. Konserwacja E. Czyszczenie - Wyjąć turbulatory (ilość zależy od modelu kotła). - Pozostałości spalania w formie proszku można bez trudu usunąć przy pomocy szczotki. Pozostający zalegający proszek można łatwo usunąć szczotką lub poprzez odsysanie. Przy pewnych produktach krótkie stosowanie po czyszczeniu umożliwia zapobiegawcze oddziaływanie dla zmniejszenia ilości osadu na powierzchniach grzewczych. - Zamontować z powrotem turbulatory. - Zamknąć drzwiczki palnika. - Przeprowadzić konserwację palnika. - Założyć przednią pokrywę. A Czyszczenie obudowy zewnętrznej i szyby - Używać tylko i wyłącznie wody z mydłem i gąbki. - Spłukać czystą wodą. - Wysuszyć miękką szmatką lub irchą. 4.3 Palnik patrz: Instrukcja palnika. 4.4 Podgrzewacz ciepłej wody użytkowej patrz: Instrukcja podgrzewacza c.w.u.. 22/01/ E GT GT

26 5. Wyłączenie kotła 5 Wyłączenie kotła Środki ostrożności w przypadku ryzyka zamarznięcia Obieg c.o.: W celu uniknięcia zamarzania wody grzewczej używać płynu przeciw zamarzaniu w odpowiednich ilościach. Jeżeli nie można tego zrobić, opróżnić całkowicie instalację. W każdym przypadku skonsultować się z instalatorem. Płyn przeciw zamarzaniu musi być dostosowany do materiału korpusu kotła. Obieg ciepłej wody użytkowej: Opróżnić podgrzewacz i przewody ciepłej wody użytkowej. Zachować środki ostrożności w razie długiej przerwy w pracy (rok lub więcej) - Dokładnie wyczyścić kocioł i komin. - Zamknąć pokrywę kotła aby uniknąć jakiejkolwiek cyrkulacji powietrza w kotle. - Zdjąć czopuch i zamknąć króciec spalin pokrywą. 26 GT GT /01/ E

27 6 Części zamienne - GT GT 2200 Przy zamawianiu części zamiennej koniecznie należy podać numer artykułu żądanej części. Patrz również: - Instrukcja konsoli sterowniczej: B, B2, E, ER, E1, E1R, D, D + AD Instrukcja palnika - Instrukcja podgrzewacza c.w.u. (GT 2200). 22/01/ E Korpus kotła DE DIETRICH THERMIQUE S.A.S. - Magazyn Części Zamiennych 4 rue d Oberbronn - F REICHSHOFFEN (0) (0) cpr dedietrichthermique.com

28 6. Części zamienne - GT GT 2200 Obudowa zewnętrzna i izolacja kotła GT M000429B 28 GT GT /01/ E

29 6. Części zamienne - GT GT 2200 Poz Kod Opis Korpus kotła Człon tylny kotła - GT Człon pośredni - GT Człon przedni kotła - GT Sznur silikonowy o średnicy Zestaw rur + Korek Ściąg 440 mm - M8 - GT Ściąg 440 mm - M8 - GT Ściąg 440 mm - M8 - GT Ściąg 440 mm - M8 - GT Ściąg 440 mm - M8 - GT Nypel lakierowany Przewód zasilanie/powrót 1 1/4 - GT 224, GT Przewód zasilanie/powrót 1 1/2 - GT 226, GT 227, GT Kolektor - średnica GT 224, GT Kolektor - średnica GT 226, GT 227, GT Pokrywa wyczystkowa + sznur Uszczelka średn m Drzwiczki palnika dla kotła GT 224, GT 225 Drzwiczki palnika dla kotła GT 226, GT 227, GT 228 Izolacja drzwiczek palnika, kompletna - GT 224, GT Izolacja drzwiczek palnika, kompletna - GT 226, GT 227, GT Szkło wziernika + Uszczelka Kołnierz wziernika Korek 1/4" NR Zawiasa Korek 1"1/ Nypel 1"1/2-1/2" Tuleja zanurzeniowa 1/2", długość Sprężyna dla tulei zanurzeniowej Przewód spustowy Turbulator środkowy Turbulator środkowy krótki - GT 226, GT Turbulator prawy GT 226, GT Turbulator lewy - długość 375 mm - GT 224, GT 225, GT 226, GT Podstawa korpusu kotła Nóżka regulowana M_10x Masa uszczelniająca dla nypli Szczotka nylonowa średn. 70 x długość 77 mm Szczotka nylonowa średn. 70 x długość 120 mm Woreczek ze śrubami dla korpusu kotła Haki dla turbulatorów Pojemnik z farbą - ciemno-popielata Pojemnik z farbą - biały Rozdzielacz - GT 228 Izolacja Izolacja korpusu kotła kompletna - Kocioł 4-członowy Poz Kod Opis Izolacja korpusu kotła kompletna - Kocioł 5-członowy Izolacja korpusu kotła kompletna - Kocioł 6-członowy Izolacja korpusu kotła kompletna - Kocioł 7-członowy Izolacja korpusu kotła kompletna - Kocioł 8-członowy Obudowa zewnętrzna Obudowa kompletna - Kocioł 4-członowy Obudowa kompletna - Kocioł 5-członowy Obudowa kompletna - Kocioł 6-członowy Obudowa kompletna - Kocioł 7-członowy Obudowa kompletna - Kocioł 8-członowy Płyta boczna - GT Płyta boczna - GT Płyta boczna - GT Płyta boczna - GT Płyta boczna - GT Płyta dolna boczna - GT Płyta dolna boczna - GT Płyta dolna boczna - GT Płyta dolna boczna - GT Płyta dolna boczna - GT Pokrywa wierzchnia - GT Pokrywa wierzchnia - GT Pokrywa wierzchnia - GT Pokrywa wierzchnia - GT Pokrywa wierzchnia - GT Płyta tylna, kompletna Płyta drzwi palnika Płyta przednia kompletna Przednia listwa poprzeczna Zamocowanie konsoli sterowniczej kompletne Wspornik kart Obudowa Pokrywa kart rozszerzeń Osłona Woreczek ze śrubami dla obudowy zewnętrznej Wspornik izolacji 22/01/ E GT GT

30 6. Części zamienne - GT GT GT GT /01/ E

31 6. Części zamienne - GT GT /01/ E GT GT

32 AD001-AA Wstęp Wszystkie dane techniczne w niniejszej instrukcji, jak również rysunki i schematy pozostają naszą wyłączną własnością i bez naszej uprzedniej zgody na piśmie zabrania się ich reprodukowania. Zastrzega się możliwość zmian technicznych. 22/01/09 DE DIETRICH THERMIQUE 57, rue de la Gare F MERTZWILLER - BP 30
