Stojący olejowy kocioł kondensacyjny GTU C 220. Instrukcja instalowania i konserwacji C A

Transkrypt

1 PL Stojący olejowy kocioł kondensacyjny GTU C 220 C A Instrukcja instalowania i konserwacji

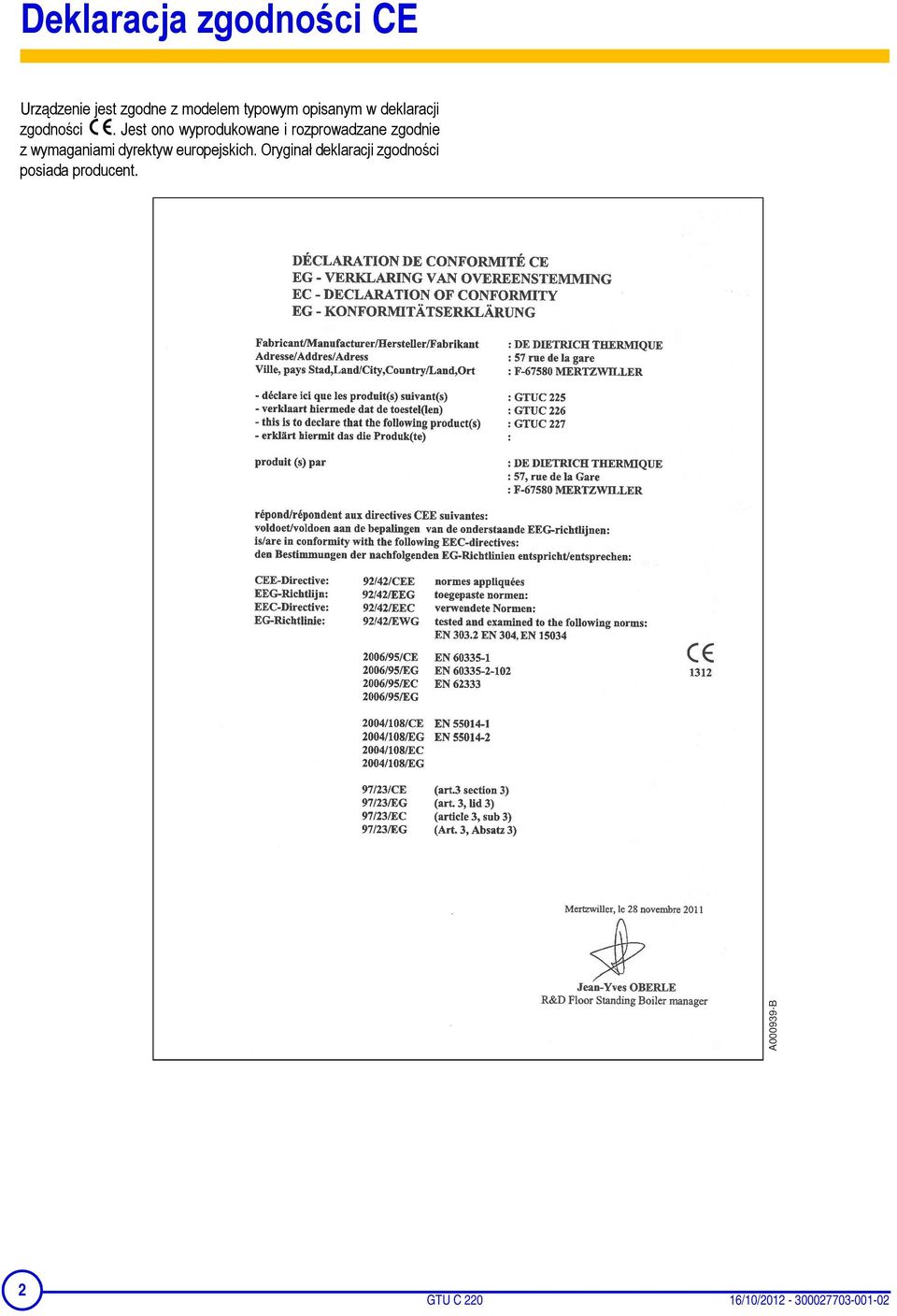

2 Deklaracja zgodności CE Urządzenie jest zgodne z modelem typowym opisanym w deklaracji zgodności. Jest ono wyprodukowane i rozprowadzane zgodnie z wymaganiami dyrektyw europejskich. Oryginał deklaracji zgodności posiada producent. A B 2 GTU C /10/

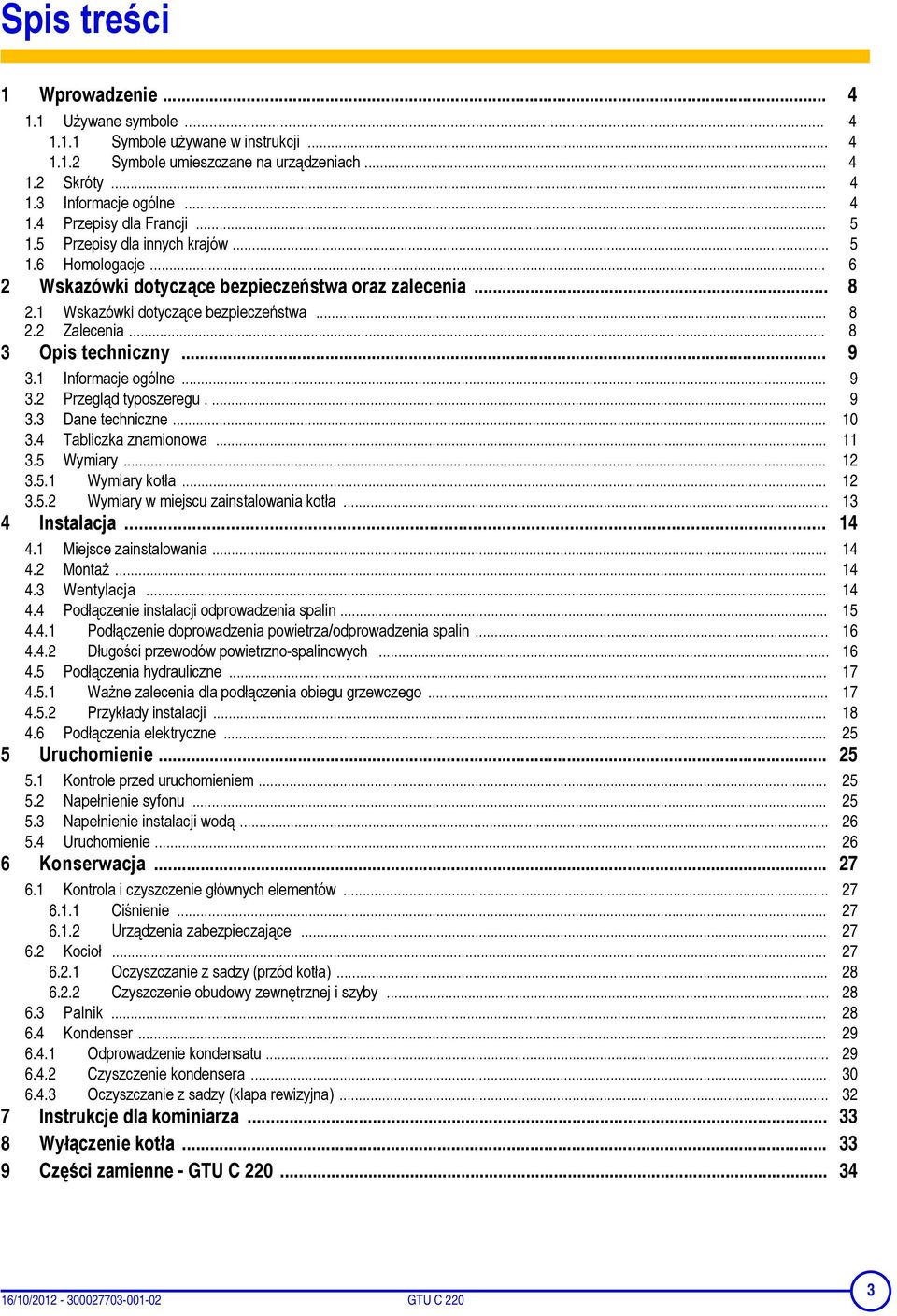

3 Spis treści 1 Wprowadzenie Używane symbole Symbole używane w instrukcji Symbole umieszczane na urządzeniach Skróty Informacje ogólne Przepisy dla Francji Przepisy dla innych krajów Homologacje Wskazówki dotyczące bezpieczeństwa oraz zalecenia Wskazówki dotyczące bezpieczeństwa Zalecenia Opis techniczny Informacje ogólne Przegląd typoszeregu Dane techniczne Tabliczka znamionowa Wymiary Wymiary kotła Wymiary w miejscu zainstalowania kotła Instalacja Miejsce zainstalowania Montaż Wentylacja Podłączenie instalacji odprowadzenia spalin Podłączenie doprowadzenia powietrza/odprowadzenia spalin Długości przewodów powietrzno-spalinowych Podłączenia hydrauliczne Ważne zalecenia dla podłączenia obiegu grzewczego Przykłady instalacji Podłączenia elektryczne Uruchomienie Kontrole przed uruchomieniem Napełnienie syfonu Napełnienie instalacji wodą Uruchomienie Konserwacja Kontrola i czyszczenie głównych elementów Ciśnienie Urządzenia zabezpieczające Kocioł Oczyszczanie z sadzy (przód kotła) Czyszczenie obudowy zewnętrznej i szyby Palnik Kondenser Odprowadzenie kondensatu Czyszczenie kondensera Oczyszczanie z sadzy (klapa rewizyjna) Instrukcje dla kominiarza Wyłączenie kotła Części zamienne - GTU C /10/ GTU C 220 3

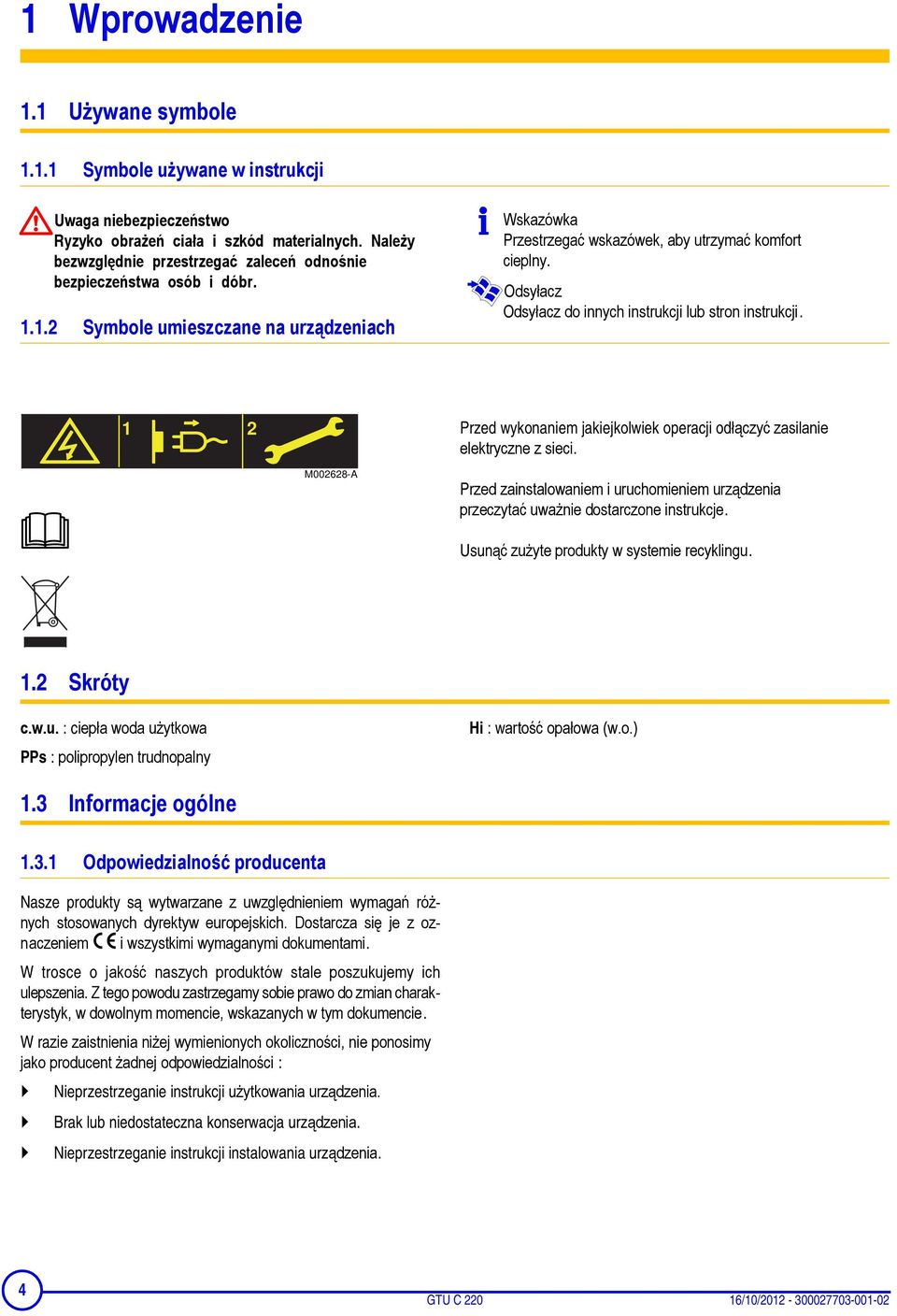

4 1 Wprowadzenie 1.1 Używane symbole Symbole używane w instrukcji Uwaga niebezpieczeństwo Ryzyko obrażeń ciała i szkód materialnych. Należy bezwzględnie przestrzegać zaleceń odnośnie bezpieczeństwa osób i dóbr Symbole umieszczane na urządzeniach Wskazówka Przestrzegać wskazówek, aby utrzymać komfort cieplny. Odsyłacz Odsyłacz do innych instrukcji lub stron instrukcji. 1 2 M A Przed wykonaniem jakiejkolwiek operacji odłączyć zasilanie elektryczne z sieci. Przed zainstalowaniem i uruchomieniem urządzenia przeczytać uważnie dostarczone instrukcje. Usunąć zużyte produkty w systemie recyklingu. 1.2 Skróty c.w.u. : ciepła woda użytkowa PPs : polipropylen trudnopalny Hi : wartość opałowa (w.o.) 1.3 Informacje ogólne Odpowiedzialność producenta Nasze produkty są wytwarzane z uwzględnieniem wymagań różnych stosowanych dyrektyw europejskich. Dostarcza się je z oznaczeniem i wszystkimi wymaganymi dokumentami. W trosce o jakość naszych produktów stale poszukujemy ich ulepszenia. Z tego powodu zastrzegamy sobie prawo do zmian charakterystyk, w dowolnym momencie, wskazanych w tym dokumencie. W razie zaistnienia niżej wymienionych okoliczności, nie ponosimy jako producent żadnej odpowiedzialności : Nieprzestrzeganie instrukcji użytkowania urządzenia. Brak lub niedostateczna konserwacja urządzenia. Nieprzestrzeganie instrukcji instalowania urządzenia. 4 GTU C /10/

5 1.3.2 Odpowiedzialność instalatora Instalator jest zobowiązany do zainstalowania urządzenia i wykonania pierwszego uruchomienia. Instalator musi przestrzegać następujących zaleceń : Przeczytać i przestrzegać wszystkich wskazówek zawartych w instrukcjach dostarczonych z urządzeniem Przepisy dla Francji Wykonać montaż zgodnie z obowiązującymi przepisami i normami. Przeprowadzić pierwsze uruchomienie i wszystkie wymagane kontrole. Poinstruować użytkownika o pracy instalacji. Jeżeli wymagana jest konserwacja, zwrócić uwagę użytkownika na obowiązek kontroli i konserwacji urządzenia. Wręczyć użytkownikowi wszystkie instrukcje obsługi. Budynki mieszkalne Przepisy dotyczące instalowania i konserwacji : Instalowanie i konserwacja urządzenia muszą być wykonane przez autoryzowaną firmę instalatorską zgodnie z obowiązującymi krajowymi przepisami i normami: - Rozporządzenie z 27 kwietnia 2009r. zmieniające rozporządzenie z 2 sierpnia 1977r. Obowiązujące przepisy techniczne i bezpieczeństwa, które stosuje się dla instalacji do spalania gazu i skroplonych węglowodorów w budynkach mieszkalnych i ich pomieszczeniach dodatkowych. - Departamentalne przepisy sanitarne. Dla urządzeń podłączonych do sieci elektrycznej: - Norma NF C Niskonapięciowe instalacje elektryczne - Przepisy. Budynki użytku publicznego (Przepisowe warunki instalacji) Instalacja i konserwacja urządzenia muszą być wykonane zgodnie z obowiązującymi przepisami i normami, a szczególnie: Przepisami bezpieczeństwa dla ochrony przeciwpożarowej i dróg ewakuacyjnych w budynkach użytku publicznego : Ogólne zalecenia : - Dla wszystkich urządzeń: Artykuły GZ - Instalacje do spalania gazu i skroplonych węglowodorów. - Poza tym, odpowiednio do zastosowania: Artykuły CH - ogrzewanie, wentylacja, chłodzenie, klimatyzacja i wytwarzanie pary oraz ciepłej wody użytkowej Przepisy specjalne dla wszystkich typów budynków użytku publicznego (szpitale, sklepy, itd.). 1.5 Przepisy dla innych krajów Instalowanie i konserwacja kotła muszą być wykonywane przez autoryzowanego instalatora zgodnie z obowiązującymi przepisami i normami krajowymi. 16/10/ GTU C 220 5

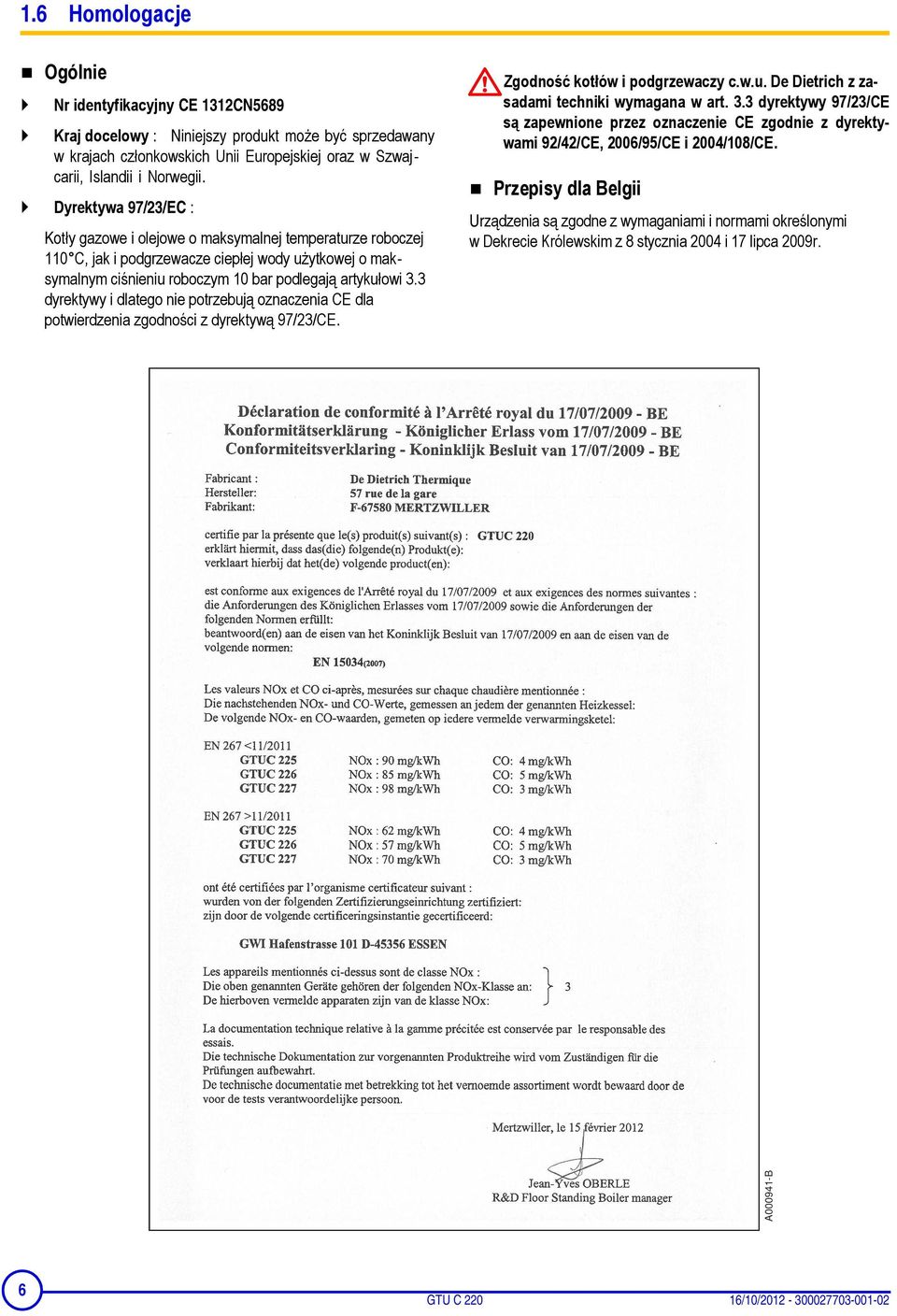

6 1.6 Homologacje Ogólnie Nr identyfikacyjny CE 1312CN5689 Kraj docelowy : Niniejszy produkt może być sprzedawany w krajach członkowskich Unii Europejskiej oraz w Szwajcarii, Islandii i Norwegii. Dyrektywa 97/23/EC : Kotły gazowe i olejowe o maksymalnej temperaturze roboczej 110 C, jak i podgrzewacze ciepłej wody użytkowej o maksymalnym ciśnieniu roboczym 10 bar podlegają artykułowi 3.3 dyrektywy i dlatego nie potrzebują oznaczenia CE dla potwierdzenia zgodności z dyrektywą 97/23/CE. Zgodność kotłów i podgrzewaczy c.w.u. De Dietrich z za- techniki wymagana w art. 3.3 dyrektywy 97/23/CE sadami są zapewnione przez oznaczenie CE zgodnie z dyrektywami 92/42/CE, 2006/95/CE i 2004/108/CE. Przepisy dla Belgii Urządzenia są zgodne z wymaganiami i normami określonymi w Dekrecie Królewskim z 8 stycznia 2004 i 17 lipca 2009r. A B 6 GTU C /10/

7 Przepisy dla Niemiec Kotły GTU C 220 odpowiadają przepisom 1. BImSchV, wersja 2010 M A 16/10/ GTU C 220 7

8 2 Wskazówki dotyczące bezpieczeństwa oraz zalecenia 2.1 Wskazówki dotyczące bezpieczeństwa Ryzyko pożaru W pobliżu urządzenia nie składować żadnych produk- tów palnych. Ryzyko zatrucia Nie wolno zatykać (nawet częściowo) wlotów powietrza w pomieszczeniu. W razie pojawienia się spalin : 1. Wyłączyć urządzenie. 2. Otworzyć okna. 3. Opuścić pomieszczenie. 4. Wezwać autoryzowany serwis. 2.2 Zalecenia Ryzyko oparzenia Nie dotykać wziernika płomienia. Zależnie od nastaw kotła : - Temperatura spalin może przekroczyć 60 C. - Temperatura wody grzewczej może osiągnąć 95 C. - Temperatura c.w.u. może osiągnąć 65 C. Ryzyko powstania szkód W pobliżu urzadzenia nie przechowywać związków chloru ani fluoru. Zainstalować urządzenie w miejscu chronionym przed zamarznięciem. Przeprowadzać okresową konserwację urządzenia: Przeprowadzenie corocznej konserwacji zlecić autoryzowanemu serwisowi lub zawrzeć umowę na konserwację. Instalowanie oraz prace przy urządzeniu powinny być wykonywane wyłącznie przez autoryzowanych instalatorów. Przed podjęciem jakichkolwiek prac należy odłączyć urządzenie od zasilania elektrycznego. Sprawdzać regularnie czy instalacja napełniona jest wodą i czy jest pod ciśnieniem. Zawsze musi być zapewniony dostęp do urządzenia Unikać opróżniania instalacji. Dla zapewnienia działania poniższych funkcji nie wyłączać zasilania elektrycznego urządzenia, lecz przełączyć na pracę w lecie lub na ochronę przeciwzamarzaniową : - Ochrona przed zablokowaniem pomp - Ochrona przeciwzamarzaniowa Kondensat powstały w olejowym kotle kondensacyjnym ma odczyn kwaśny (2 < ph < 3) : Zaleca się zainstalowanie urządzenia do neutralizacji kondensatu (pracować w rękawicach i okularach ochronnych). 8 GTU C /10/

9 3 Opis techniczny 3.1 Informacje ogólne Kotły GTU C 220 mają następujące właściwości : - Kocioł kondensacyjny dla ciepłej wody - Kocioł **** CE. - W konfiguracji B23P kocioł należy podłączyć do szczelnych, odpornych na kondensat przewodów spalinowych (przewody Ø 125 mm). Stosować tylko przewody posiadające aprobatę techniczną. - Olejowy palnik rozpylający opalany olejem opałowym. - Konsola sterownicza DIEMATIC 3 lub B2. Kocioł, kondenser i palnik można używać z następujacymi rodzajami oleju : - Olej standardowy. - Olej o niskiej zawartości siarki. 3.2 Przegląd typoszeregu GTU C 220 B2 Kocioł z podstawową elektroniczną konsolą sterowniczą B2 do sterowania palnika 2-stopniowego GTU C 220 D + AD217 Kocioł z konsolą sterowniczą DIEMATIC 3 do sterowania palnika 2-stopniowego. 16/10/ GTU C 220 9

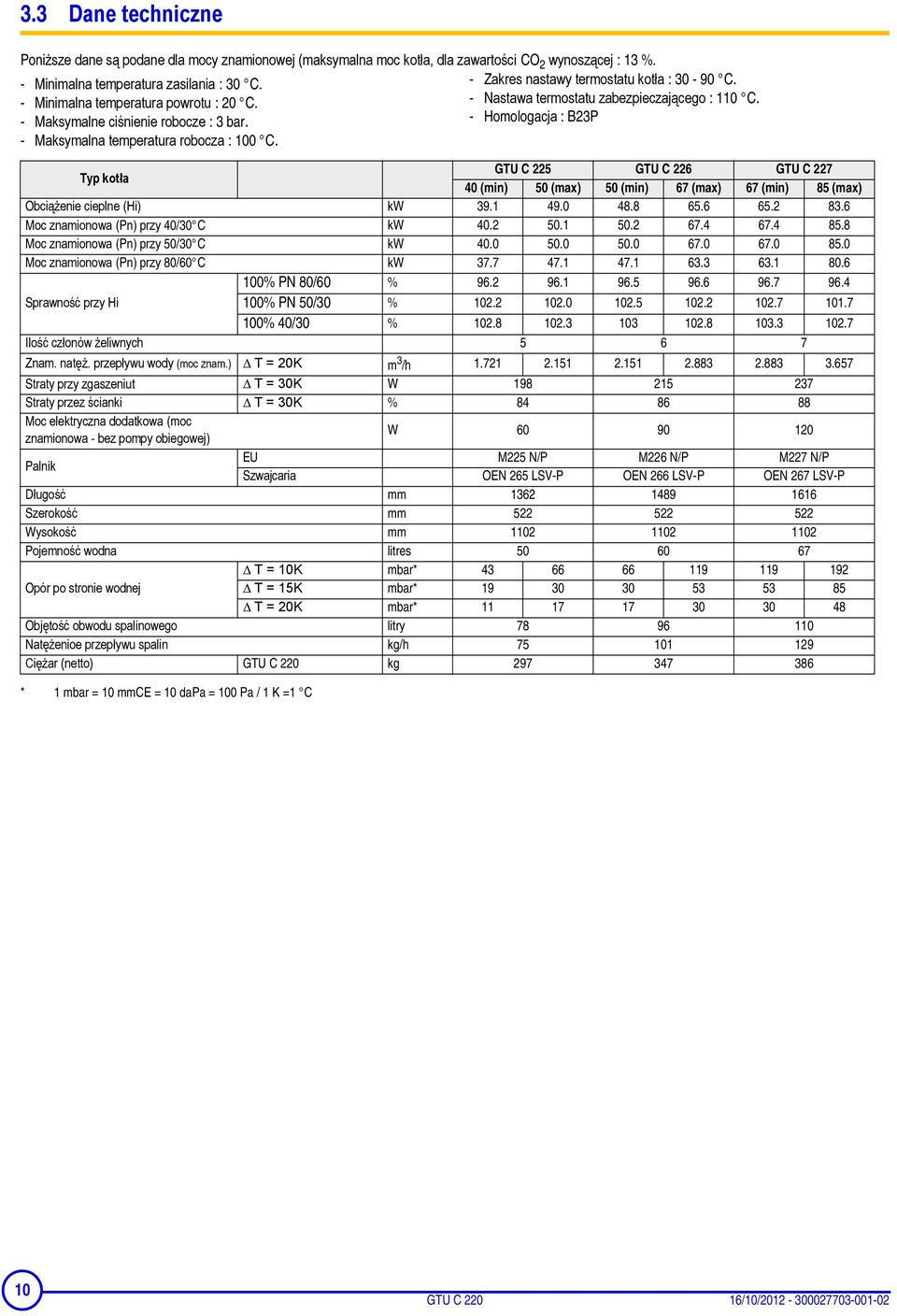

10 3.3 Dane techniczne Poniższe dane są podane dla mocy znamionowej (maksymalna moc kotła, dla zawartości CO 2 wynoszącej : 13 %. - Minimalna temperatura zasilania : 30 C. - Minimalna temperatura powrotu : 20 C. - Maksymalne ciśnienie robocze : 3 bar. - Maksymalna temperatura robocza : 100 C. - Zakres nastawy termostatu kotła : C. - Nastawa termostatu zabezpieczającego : 110 C. - Homologacja : B23P Typ kotła GTU C 225 GTU C 226 GTU C (min) 50 (max) 50 (min) 67 (max) 67 (min) 85 (max) Obciążenie cieplne (Hi) kw Moc znamionowa (Pn) przy 40/30 C kw Moc znamionowa (Pn) przy 50/30 C kw Moc znamionowa (Pn) przy 80/60 C kw % PN 80/60 % Sprawność przy Hi 100% PN 50/30 % % 40/30 % Ilość członów żeliwnych Znam. natęż. przepływu wody (moc znam.) T = 20K m 3 /h Straty przy zgaszeniut T = 30K W Straty przez ścianki T = 30K % Moc elektryczna dodatkowa (moc znamionowa - bez pompy obiegowej) W Palnik EU M225 N/P M226 N/P M227 N/P Szwajcaria OEN 265 LSV-P OEN 266 LSV-P OEN 267 LSV-P Długość mm Szerokość mm Wysokość mm Pojemność wodna litres T = 10K mbar* Opór po stronie wodnej T = 15K mbar* T = 20K mbar* Objętość obwodu spalinowego litry Natężenioe przepływu spalin kg/h Ciężar (netto) GTU C 220 kg * 1 mbar = 10 mmce = 10 dapa = 100 Pa / 1 K =1 C 10 GTU C /10/

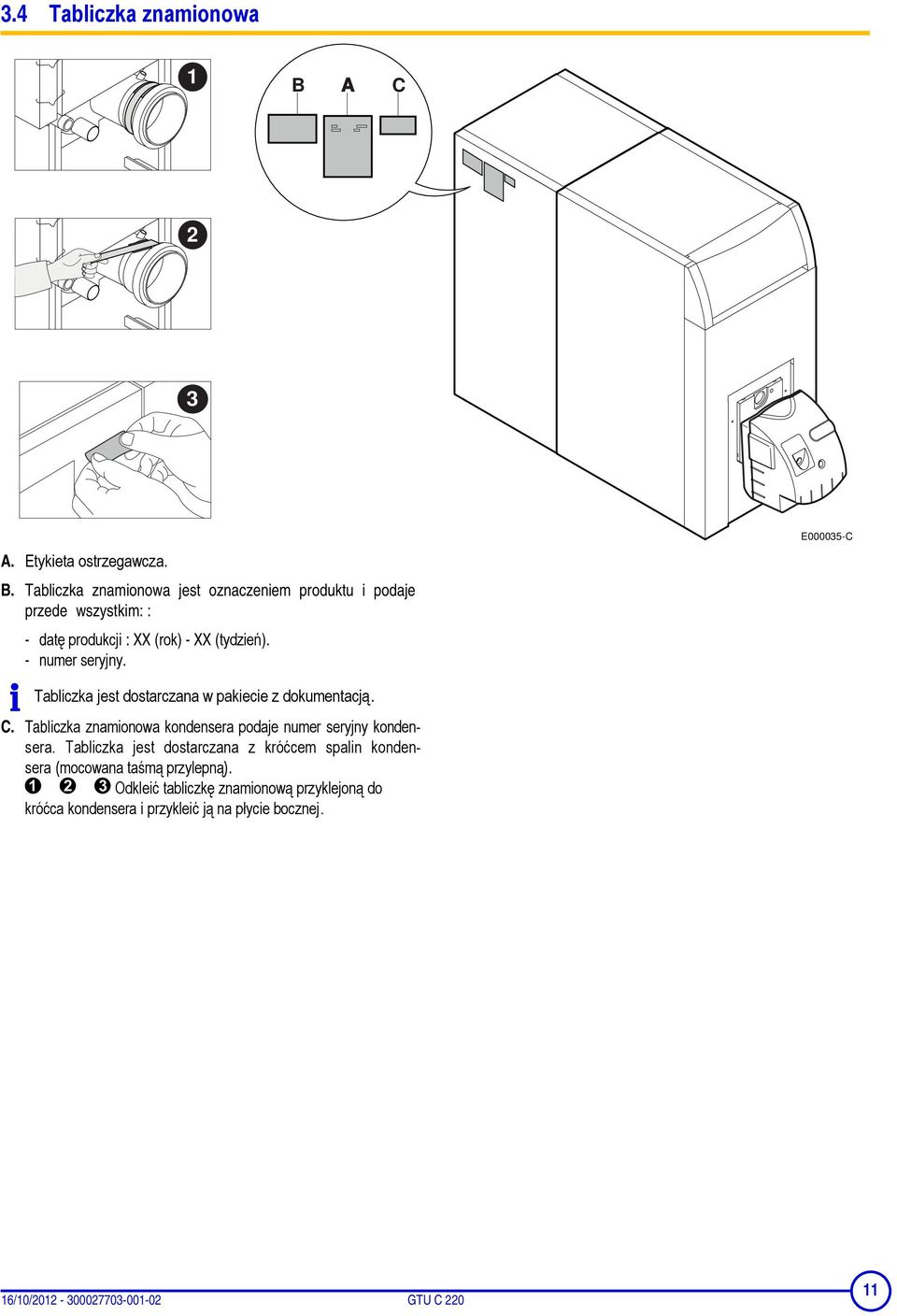

11 3.4 Tabliczka znamionowa 1 B A C 2 3 A. Etykieta ostrzegawcza. B. Tabliczka znamionowa jest oznaczeniem produktu i podaje przede wszystkim: : - datę produkcji : XX (rok) - XX (tydzień). - numer seryjny. Tabliczka jest dostarczana w pakiecie z dokumentacją. C. Tabliczka znamionowa kondensera podaje numer seryjny kondensera. Tabliczka jest dostarczana z króćcem spalin kondensera (mocowana taśmą przylepną). Odkleić tabliczkę znamionową przyklejoną do króćca kondensera i przykleić ją na płycie bocznej. E C 16/10/ GTU C

12 3.5 Główne wymiary Wymiary kotła "1/ F 1"1/ Ø 125 int. 58, , (1) C E G 1. Zasilanie c.o. R 1" 1/4 2. Powrót z c.o. R 1" 1/4 3. Otwór opróżniania / napełniania Rp 3/4" 4. Wylot syfonu Ø 26 GTU C 225 GTU C 226 GTU C 227 A B C E F Drugi powrót z c.o. (tylko wtedy, gdy podłączona jest opcja ME117) R = Gwint zewn. (1) Nóżki regulowane : min. wysokość 35 mm. Zakres regulacji od 35 mm do 50 mm. 12 GTU C /10/

13 3.5.2 Wymiary w miejscu zainstalowania kotła Wokół kotła należy pozostawić odpowiednią ilość miejsca aby zapewnić do niego swobodny dostęp Zalecane minimalne wymiary (w mm) : Wykonanie konserwacji kondensera i króćca spalin zaprojektowano z lewej strony kotła. Kocioł A (mm) GTU C GTU C GTU C E B 16/10/ GTU C

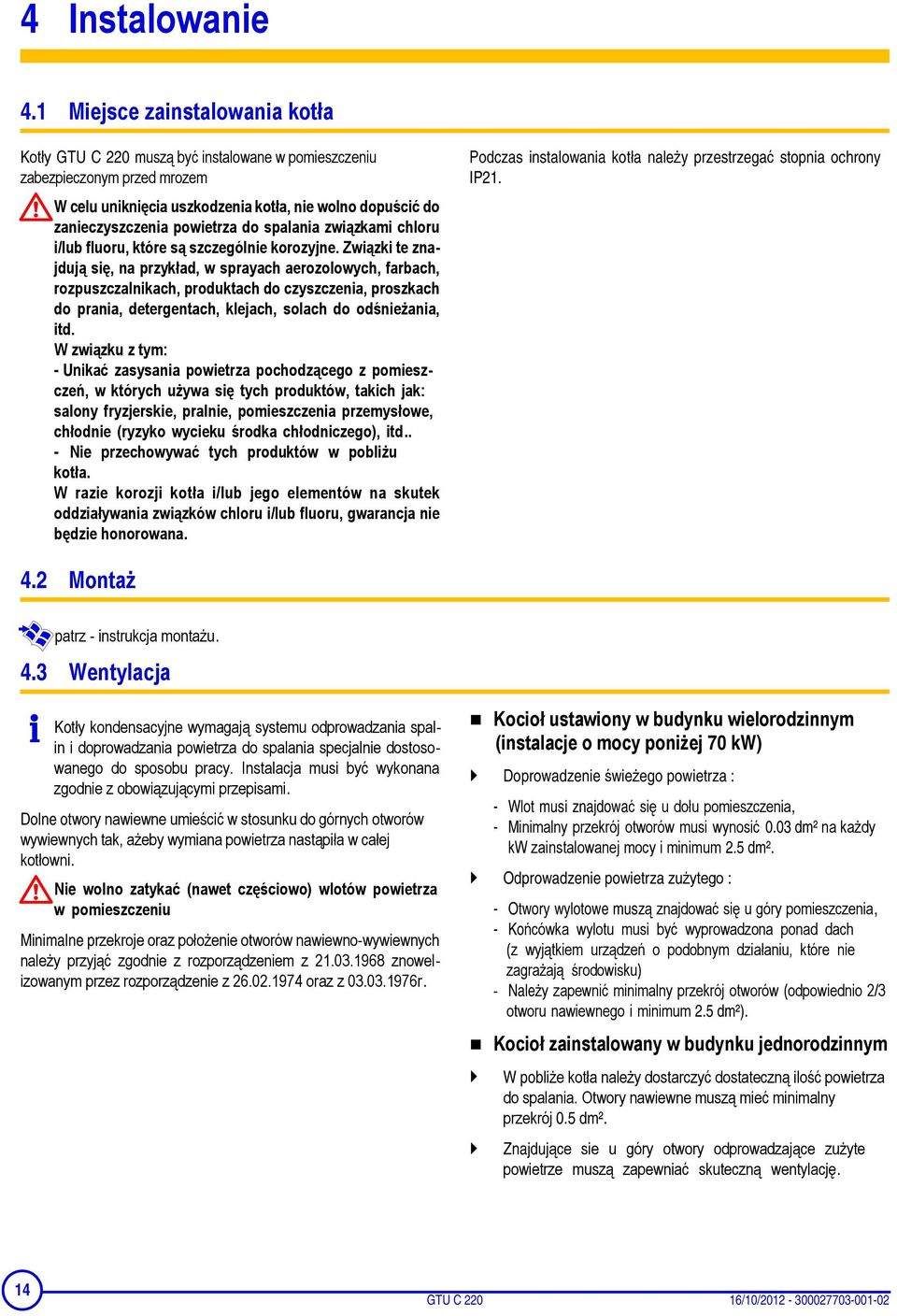

14 4 Instalowanie 4.1 Miejsce zainstalowania kotła Kotły GTU C 220 muszą być instalowane w pomieszczeniu zabezpieczonym przed mrozem W celu uniknięcia uszkodzenia kotła, nie wolno dopuścić do zanieczyszczenia powietrza do spalania związkami chloru i/lub fluoru, które są szczególnie korozyjne. Związki te znajdują się, na przykład, w sprayach aerozolowych, farbach, rozpuszczalnikach, produktach do czyszczenia, proszkach do prania, detergentach, klejach, solach do odśnieżania, itd. W związku z tym: - Unikać zasysania powietrza pochodzącego z pomieszczeń, w których używa się tych produktów, takich jak: salony fryzjerskie, pralnie, pomieszczenia przemysłowe, chłodnie (ryzyko wycieku środka chłodniczego), itd.. - Nie przechowywać tych produktów w pobliżu kotła. W razie korozji kotła i/lub jego elementów na skutek oddziaływania związków chloru i/lub fluoru, gwarancja nie będzie honorowana. Podczas instalowania kotła należy przestrzegać stopnia ochrony IP Montaż patrz - instrukcja montażu. 4.3 Wentylacja Kotły kondensacyjne wymagają systemu odprowadzania spalin i doprowadzania powietrza do spalania specjalnie dostosowanego do sposobu pracy. Instalacja musi być wykonana zgodnie z obowiązującymi przepisami. Dolne otwory nawiewne umieścić w stosunku do górnych otworów wywiewnych tak, ażeby wymiana powietrza nastąpiła w całej kotłowni. Nie wolno zatykać (nawet częściowo) wlotów powietrza w pomieszczeniu Minimalne przekroje oraz położenie otworów nawiewno-wywiewnych należy przyjąć zgodnie z rozporządzeniem z znowelizowanym przez rozporządzenie z oraz z r. Kocioł ustawiony w budynku wielorodzinnym (instalacje o mocy poniżej 70 kw) Doprowadzenie świeżego powietrza : - Wlot musi znajdować się u dołu pomieszczenia, - Minimalny przekrój otworów musi wynosić 0.03 dm² na każdy kw zainstalowanej mocy i minimum 2.5 dm². Odprowadzenie powietrza zużytego : - Otwory wylotowe muszą znajdować się u góry pomieszczenia, - Końcówka wylotu musi być wyprowadzona ponad dach (z wyjątkiem urządzeń o podobnym działaniu, które nie zagrażają środowisku) - Należy zapewnić minimalny przekrój otworów (odpowiednio 2/3 otworu nawiewnego i minimum 2.5 dm²). Kocioł zainstalowany w budynku jednorodzinnym W pobliże kotła należy dostarczyć dostateczną ilość powietrza do spalania. Otwory nawiewne muszą mieć minimalny przekrój 0.5 dm². Znajdujące sie u góry otwory odprowadzające zużyte powietrze muszą zapewniać skuteczną wentylację. 14 GTU C /10/

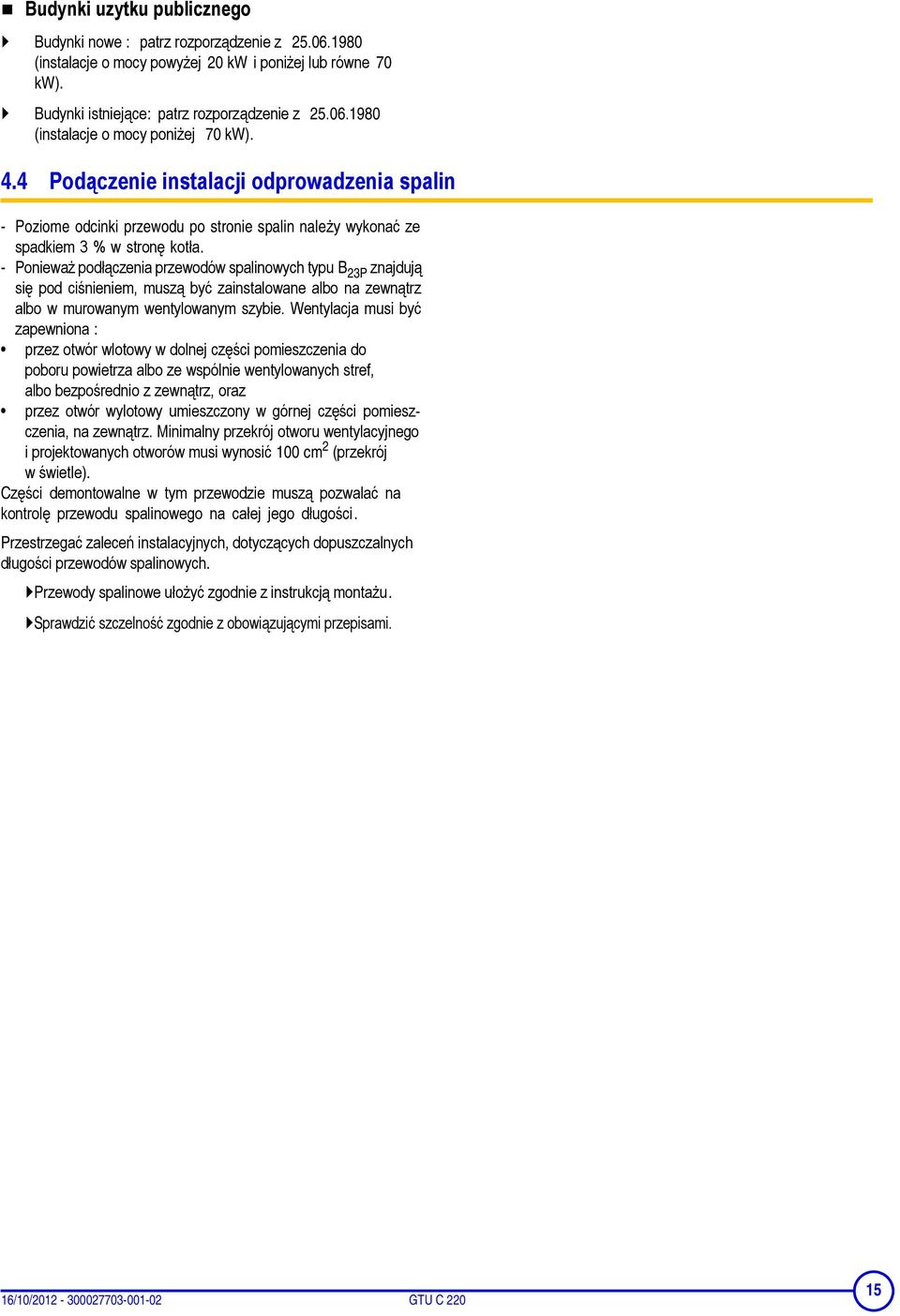

15 Budynki uzytku publicznego Budynki nowe : patrz rozporządzenie z (instalacje o mocy powyżej 20 kw i poniżej lub równe 70 kw). Budynki istniejące: patrz rozporządzenie z (instalacje o mocy poniżej 70 kw). 4.4 Podączenie instalacji odprowadzenia spalin - Poziome odcinki przewodu po stronie spalin należy wykonać ze spadkiem 3 % w stronę kotła. - Ponieważ podłączenia przewodów spalinowych typu B 23P znajdują się pod ciśnieniem, muszą być zainstalowane albo na zewnątrz albo w murowanym wentylowanym szybie. Wentylacja musi być zapewniona : przez otwór wlotowy w dolnej części pomieszczenia do poboru powietrza albo ze wspólnie wentylowanych stref, albo bezpośrednio z zewnątrz, oraz przez otwór wylotowy umieszczony w górnej części pomieszczenia, na zewnątrz. Minimalny przekrój otworu wentylacyjnego i projektowanych otworów musi wynosić 100 cm 2 (przekrój w świetle). Części demontowalne w tym przewodzie muszą pozwalać na kontrolę przewodu spalinowego na całej jego długości. Przestrzegać zaleceń instalacyjnych, dotyczących dopuszczalnych długości przewodów spalinowych. Przewody spalinowe ułożyć zgodnie z instrukcją montażu. Sprawdzić szczelność zgodnie z obowiązującymi przepisami. 16/10/ GTU C

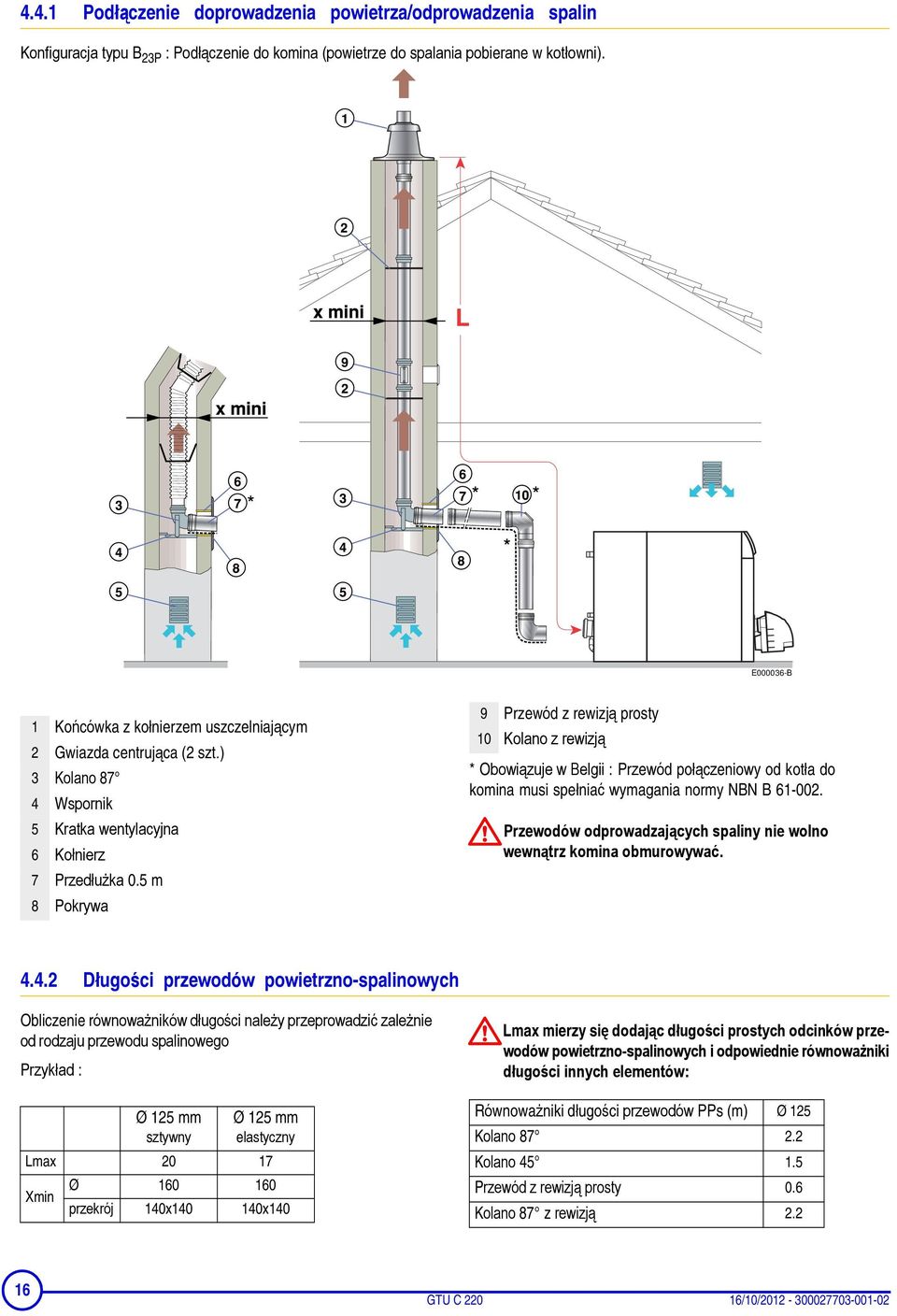

16 4.4.1 Podłączenie doprowadzenia powietrza/odprowadzenia spalin Konfiguracja typu B 23P : Podłączenie do komina (powietrze do spalania pobierane w kotłowni). E B 1 Końcówka z kołnierzem uszczelniającym 2 Gwiazda centrująca (2 szt.) 3 Kolano 87 4 Wspornik 5 Kratka wentylacyjna 6 Kołnierz 7 Przedłużka 0.5 m 8 Pokrywa 9 Przewód z rewizją prosty 10 Kolano z rewizją * Obowiązuje w Belgii : Przewód połączeniowy od kotła do komina musi spełniać wymagania normy NBN B Przewodów odprowadzających spaliny nie wolno wewnątrz komina obmurowywać Długości przewodów powietrzno-spalinowych Obliczenie równoważników długości należy przeprowadzić zależnie od rodzaju przewodu spalinowego Przykład : Ø 125 mm sztywny Ø 125 mm elastyczny Lmax Xmin Ø przekrój 140x x140 Lmax mierzy się dodając długości prostych odcinków prze- powietrzno-spalinowych i odpowiednie równoważniki wodów długości innych elementów: Równoważniki długości przewodów PPs (m) Ø 125 Kolano Kolano Przewód z rewizją prosty 0.6 Kolano 87 z rewizją GTU C /10/

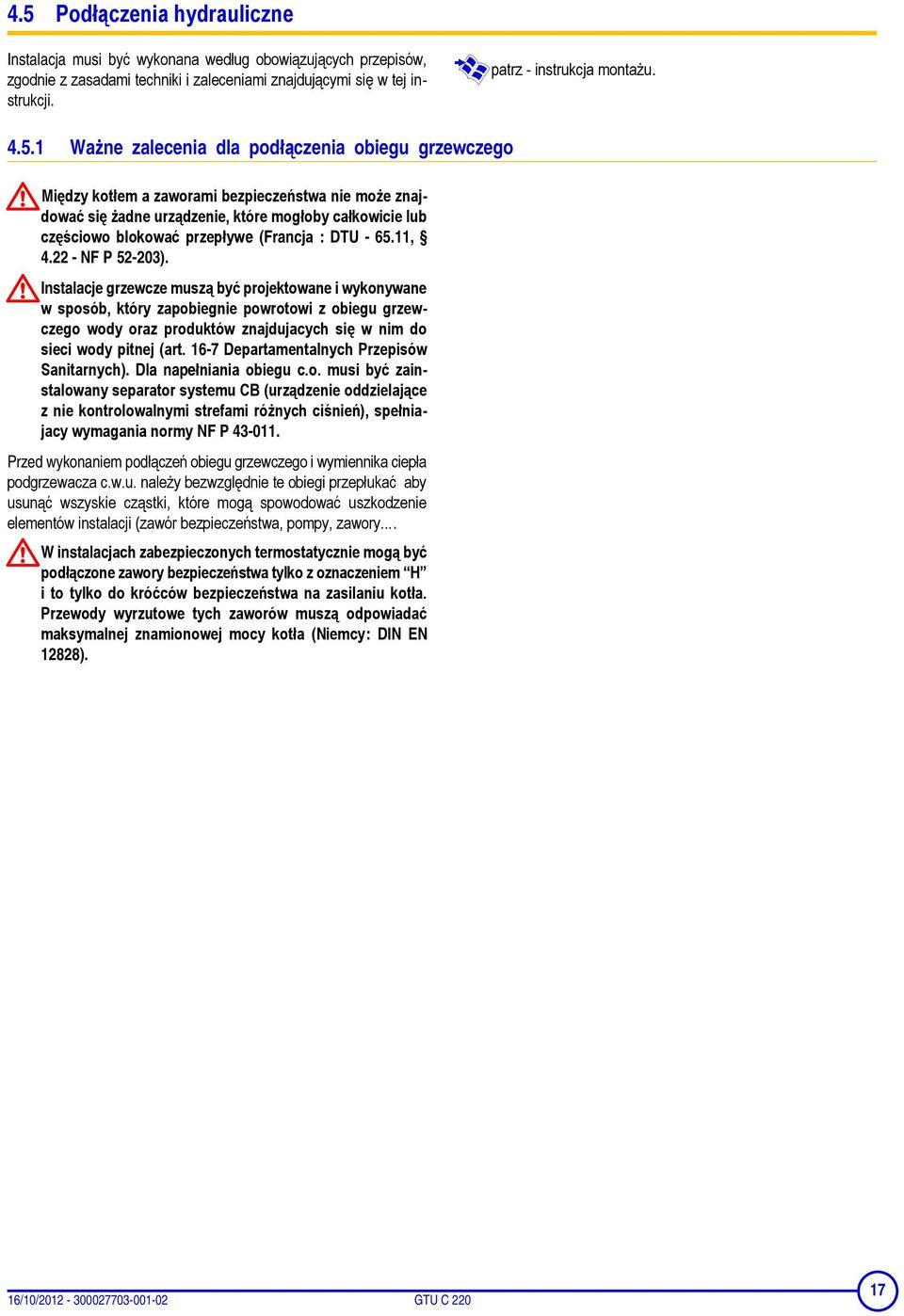

17 4.5 Podłączenia hydrauliczne Instalacja musi być wykonana według obowiązujących przepisów, zgodnie z zasadami techniki i zaleceniami znajdującymi się w tej instrukcji. patrz - instrukcja montażu Ważne zalecenia dla podłączenia obiegu grzewczego Między kotłem a zaworami bezpieczeństwa nie może znaj- się żadne urządzenie, które mogłoby całkowicie lub dować częściowo blokować przepływe (Francja : DTU , NF P ). Instalacje grzewcze muszą być projektowane i wykonywane w sposób, który zapobiegnie powrotowi z obiegu grzewczego wody oraz produktów znajdujacych się w nim do sieci wody pitnej (art Departamentalnych Przepisów Sanitarnych). Dla napełniania obiegu c.o. musi być zainstalowany separator systemu CB (urządzenie oddzielające z nie kontrolowalnymi strefami różnych ciśnień), spełniajacy wymagania normy NF P Przed wykonaniem podłączeń obiegu grzewczego i wymiennika ciepła podgrzewacza c.w.u. należy bezwzględnie te obiegi przepłukać aby usunąć wszyskie cząstki, które mogą spowodować uszkodzenie elementów instalacji (zawór bezpieczeństwa, pompy, zawory... W instalacjach zabezpieczonych termostatycznie mogą być podłączone zawory bezpieczeństwa tylko z oznaczeniem H i to tylko do króćców bezpieczeństwa na zasilaniu kotła. Przewody wyrzutowe tych zaworów muszą odpowiadać maksymalnej znamionowej mocy kotła (Niemcy: DIN EN 12828). 16/10/ GTU C

18 4.5.2 Przykłady instalacji Poniższe schematy przedstawiono tylko przykładowo. Możliwe są inne konfiguracje podłączeń. Legenda do schematów 1 Zasilanie c.o. 2 Powrót z c.o. 3 Zawór bezpieczeństwa 3 bar 4 Manometr 7 Odpowietrznik automatyczny 9 Zawór 10 3-drogowy zawór mieszający 11 Pompa c.o. 16 Naczynie wzbiorcze 17 Zawór spustowy 18 Napełnianie obiegu c.o. 21 Czujnik zewnętrzny Brak czujnika w konsoli B2 Dostarczany fabrycznie z konsolą D 22 Czujnik kotła regulacji 23 Czujnik temperatury zasilania za zaworem mieszającym 24 Wejście pierwotne wymiennika podgrzewacza c.w.u. 25 Wyjście pierwotne wymiennika podgrzewacza c.w.u. 26 Pompa ładująca c.w.u. 27 Zawór zwrotny 28 Wlot wody zimnej użytkowej 29 Reduktor ciśnienia 30 Grupa bezpieczeństwa wytarowana na 7 bar i zaplombowana 31 Niezależny podgrzewacz c.w.u. 32 Pompa cyrkulacyjna c.w.u. (nieobowiązkowo) 33 Czujnik temperatury c.w.u. (opcja) 34 Pompa obiegu pierwotnego 44 Termostat ograniczający 65 C z odblokowaniem ręcznym dla ogrzewania podłogowego (Francja : DTU 65.8, NF P ) 50 Zawór antyskażeniowy 51 Zawór termostatyczny 52 Zawór nadmiarowy 56 Powrót cyrkulacji c.w.u. 57 Wypływ ciepłej wody użytkowej 65 Obieg niskotemperaturowy (grzejniki lub ogrzewanie podłogowe) 75 Pompa wody użytkowej 77 Organ regulacji obiegu grzewczego 118 Zasilanie kotła 119 Powrót z kotła 154 Obieg grzewczy 155 Pompa kondensera 156 Zasilanie kondensera 157 Powrót z kondensera 158 Czujnik temperatury zasilania 159 Wymiennik c.w.u. Wyposażenie dodatkowe EA 54 Zestaw bezpieczeństwa hydraulicznego EA 59 Kolektor dla 2 obiegów EA 60 Kolektor dla 3 obiegów EA 61 Moduł hydrauliczny dla 1 obiegu bezpośredniego z pompą 3- stopniową EA 63 Moduł hydrauliczny dla 1 obiegu mieszaczowego z pompą 3- stopniową EA 65 Moduł hydrauliczny dla 1 obiegu mieszaczowego z pompą sterowaną elektronicznie EA 67 Moduł hydrauliczny dla obiegu bezpośredniego z pompą sterowaną elektronicznie ME 117 Drugi powrót 18 GTU C /10/

19 Instalacja z 1 obiegiem c.o. bezpośrednim grzejnikowym (bez zaworu mieszającego) Konsole sterownicze, które można stosować w instalacjach tego typu : Konsola sterownicza B2. Konsola sterownicza D (DIEMATIC 3). Wymagane wyposażenie dodatkowe : Wyposażenie dodatkowe nie jest wymagane. Konsola sterownicza B2 może seryjnie sterować drugi obieg bezpośredni (termostaty pokojowe dostępne są jako wyposażenie dodatkowe). B... M C 16/10/ GTU C

20 Instalacja z 1 bezpośrednim obiegiem grzewczym (grzejnikowy) i 1 obiegiem grzewczym mieszaczowym (grzejniki lub ogrzewanie podłogowe) Konsole sterownicze, które można stosować w instalacjach tego typu : Konsola sterownicza D (DIEMATIC 3). Wymagane wyposażenie dodatkowe : 1 opcjonalna płytka elektroniczna z czujnikiem zasilania FM48. Obiegu A może nie być. M B 20 GTU C /10/

21 Instalacja z 1 obiegiem podgrzewania basenu i 1 obiegiem mieszaczowym (grzejniki lub ogrzewanie podłogowe) Konsole sterownicze, które mo : Konsola sterownicza D (DIEMATIC 3). Wymagane wyposażenie dodatkowe : 1 opcjonalny czujnik c.w.u. - pakiet AD opcjonalna płytka elektroniczna z czujnikiem zasilania FM48. 1 pcjonalny czujnik c.w.u. - pakiet AD212. M B 16/10/ GTU C

22 Instalacja z 1 bezpośrednim obiegiem grzewczym (grzejnikowy) i 2 obiegami mieszaczowymi (grzejniki lub ogrzewanie podłogowe) Konsole sterownicze, które można stosować w instalacjach tego typu : Konsola sterownicza D (DIEMATIC 3). Wymagane wyposażenie dodatkowe : 2 płytki elektroniczne z czujnikiem zasilania FM48. 1 opcjonalny czujnik c.w.u. - pakiet AD212. M B 22 GTU C /10/

23 Przykład instalacji wyposażonej w zestaw drugiego powrotu ME M B M B 16/10/ GTU C

24 M B Kocioł niskotemperaturowy M B 24 GTU C /10/

25 4.6 Podłączenia elektryczne Patrz: Instrukcja konsoli sterowniczej. 5 Uruchomienie 5.1 Kontrole przed uruchomieniem Pierwsze uruchomienie musi być wykonane przez autoryzowanego instalatora. Przed uruchomieniem instalacja grzewcza musi być całkowicie opróżniona i przepłukana. 5.2 Napełnienie syfonu W przypadku pracy z pustym syfonem spaliny przedostają się do pomieszczenia, w którym zainstalowany jest kocioł. Niebezpieczeństwo zatrucia! Dla napełnienia syfonu : - Zdemontować syfon. Zdjąć pokrywę. - Napełniać syfon wodą do momentu, aż woda zacznie płynąć przez przewód odprowadzający. - Zamontować z powrotem pokrywę. - Zamontować z powrotem syfon. Alternatywa dla napełniania : - Zdemontować syfon. Pozostawić pokrywę na miejscu. - Napełnić syfon przez przewód odprowadzenia kondensatu. Gdy z przewodu przelewa się woda, oznacza to że syfon jest napełniony. E D 16/10/ GTU C

26 5.3 Napełnienie instalacji wodą Obieg c.o. GTU C 220 C B 1. Instalację należy napełniać powoli w jej najniższym punkcie : - Albo przez zawór napełniająco-spustowy (patrz rysunek poniżej). W tym wypadku, po napełnieniu należy koniecznie zdjąć wąż napełniający (Ø wewn. 14 mm). - Albo przez zamontowany przez instalatora zawór antyskażeniowy (patrz poz. 50 w przykładzie instalacji na poprzednich stronach). Przykłady instalacji, strona Uruchomienie 2. Odpowietrzyć instalację Odpowietrzenie instalacji wykonuje się przez otwarcie jednego lub więcej odpowietrzników znajdujących się w górnej części instalacji. Zamknąć odpowietrznik(-i), gdy zacznie wypływać woda. 3. Kontrole końcowe : Sprawdzić szczelność wszystkich podłączeń w instalacji. Sprawdzić dziaanie zaworu bezpieczeństwa c.o. Patrz: - Instrukcja konsoli sterowniczej. - Instrukcja palnika. - Instrukcja podgrzewacza c.w.u.. Napełnianie, odpowietrzenie i kontrolę szczelności obiegów c.w.u. (ewentualnie) i c.o. należy przeprowadzać zgodnie z instrukcją techniczną podgrzewacza c.w.u. i kotła. 26 GTU C /10/

27 6 Konserwacja 6.1 Kontrola i czyszczenie głównych elementów Ciśnienie Regularnie sprawdzać poziom wody w instalacji (ciśnienie). Uzupełniać go, w razie potrzeby, unikając nagłego wpuszczenia zimnej wody do gorącego kotła. Jeśli operacja ta wymagana jest kilka razy w sezonie, poszukać wycieku i usunąć nieszczelność. Nie opróżniać instalacji, o ile nie jest to absolutnie konieczne. Przykład: Dłuższa nieobecność z ryzykiem wystąpienia zamarznięcia w budynku Urządzenia zabezpieczające Sprawdzić przepisowe działanie organów zabezpieczających (szczególnie zaworu bezpieczeństwa obiegu grzewczego). 6.2 Kocioł Sprawność kotła zależy od stopnia jego czystości. Kocioł powinno się czyścić w razie potrzeby i co najmniej tak jak komin, minimum raz w roku, zgodnie z obowiązującymi przepisami i podpisaną polisą ubezpieczeniową. Prace konserwacyjne muszą być przeprowadzane zawsze przy wygaszonym kotle i przy odłączonym zasilaniu elektrycznym kotła. Aby uzyskać dostęp do elementów kotła lub przeprowadzić konserwację, należy zdjąć przednią płytę/pokrywę kotła. Czyszczenie : patrz następne strony. Po czyszczeniu i konserwacji : - Zamknąć dzwiczki komory spalania. - Wykonać konserwacje palnika. - Zamontować z powrotem pokrywe przednią. - Skontrolować działanie i wykonać analizę spalin. 16/10/ GTU C

28 6.2.1 Oczyszczanie z sadzy (przód kotła) Zdemontować płytę przednią. Odkręcić 2 nakrętki z kołnierzem wraz z podkładkami płaskimi. Otworzyć drzwiczki komory spalania. A - Wyjąć turbulatory (ilość zależy od typu kotła). - Oczyścić starannie kanały spalinowe przy pomocy dostarczonej szczotki. Ewentualnie oczyścić szczotką komorę spalania. - Usunąć sadzę z kanałów spalinowych i komory spalania przy pomocy odkurzacza, którego rura ssawna powinna mieć średnicę mniejszą niż 40 mm. - Umieścić z powrotem turbulatory. - Zamknąć drzwiczki komory spalania. - Zamontować przednią pokrywę. A Klapa rewizyjna: patrz rozdział: Oczyszcanie kotła z sadzy (klapa rewizyjna), strona : Czyszczenie obudowy zewnętrznej i szyby - Czyścić wyłącznie gąbką nasączoną wodą z mydłem. - Spłukać czystą wodą. - Wysuszyć miękką szmatką lub irchą. 6.3 Palnik Patrz: Instrukcja palnika. 28 GTU C /10/

29 6.4 Kondenser Minimum raz w roku musi być obowiązkowo przeprowa- konserwacja kondensera przez autoryzowanego in- dzona stalatora. Czyszczenie musi być przeprowadzane zawsze przy wygaszonym kotle i przy odłączonym zasilaniu elektrycznym kotła. W trakcie wykonywania prac nosić rękawice i okulary ochronne. Ryzyko poparzenia Odprowadzenie kondensatu Dla zapewnienia bezpiecznej pracy kotła: Obowiązkowo raz w roku sprawdzić i oczyścić syfon oraz przewody odprowadzenia kondensatu. Przy braku corocznej konserwacji istnieje ryzyko zatkania się syfonu, kondensat nie będzie mógł wypływać i będzie wypełniać przewód odprowadzenia spalin, powodując nieprawidłowe funkcjonowanie kotła. Zdemontować syfon i przepłukać wodą dla uniknięcia tworzenia się jakiegokolwiek zatoru. Syfon umożliwia odprowadzenie kondensatu. Dobrze spłukać syfon i przewody, aby usunąć pozostałości, następnie zmontować z powrotem całość i napełnić syfon wodą. Umieścić pokrywę na miejscu. Sprawdzić syfon i wymienić, o ile to konieczne. Napełnianie syfonu, strona : 25. Gdy syfon jest odłączony, połączyć otwór połączeniowy z odpływem lub podstawić pojemnik na wodę. E C 16/10/ GTU C

30 6.4.2 Czyszczenie kondensera Zdemontować syfon. Zdemontować tylną górną część. Zdemontować płyty - tylną górną i dolną. Zdemontować izolację górną. E D Gdy syfon jest odłączony, połączyć otwór połączeniowy z odpływem lub podstawić pojemnik na wodę. 30 GTU C /10/

31 Zdemontować klapy wymiennika (zdemontować nakrętki z podkładkami). 1 2 Oczyścić wymiennik ciepła Tę przegrodę czyścić dostarczoną szczotką. Inne przegrody przepłukać wodą. E C Przewody ceramiczne wymiennika są kruche i należy obchodzić się z nimi ostrożnie. 1 2 Napełnić syfon wodą. Gdy syfon jest umieszczony na miejscu, można go napełnić wodą również przez klapę wyczystkową wymiennika Zamontować z powrotem syfon. Sprawdzić uszczelki klapy (ewentualnie wymienić). Ta klapa zapewnia szczelność wymiennika. Zamontować z powrotem klapy wymiennika. Zamontować izolację. Zamontować płyty tylne. Zamontować część górną. Należy sprawdzić i ewentualnie oczyścić zbiornik gazu i wylot gazu Sprawdzić szczelność klap wyczystkowych, aby uniknąć ulatniania się gazu. Ryzyko uduszenia! 16/10/ GTU C

32 6.4.3 Oczyszczanie z sadzy kotła (klapa rewizyjna) C A 5 4 C A - Zdjąć płyty tylne i element górny kondensera. - Zdjąć płytę boczną. - Odkręcić nakrętki klapy rewizyjnej korpusu kotła. - Otworzyć klapę rewizyjną i oczyścić przy pomocy szczotki i odkurzacza. - Zamknąć klapę rewizyjną. - Założyć z powrotem płytę boczną, następnie płyty tylne i element górny kondensera. Konserwację kondensera i króćca spalin wykonuje się z lewej strony kotła. 32 GTU C /10/

33 7 Instrukcje dla kominiarza Sprawdzić termostat zabezpieczający : Naciskać przycisk TEST STB aż do wyłączenia kotła. Odkręcić korek z króćca pomiaru spalin. Wykonać pomiar emisji. Zamknąć z powrotem korkiem króciec pomiaru spalin. Sprawdzić szczelność. Sprawdzić instalację odprowadzenia spalin i oczyścić E C A : Króciec pomiaru spalin. 8 Wyłączenie kotła Środki ostrożności w przypadku ryzyka zamarznięcia Obieg grzewczy : W celu uniknięcia zamarzania wody grzewczej używać płynu przeciw zamarzaniu w odpowiednich ilościach. Jeżeli nie można tego zrobić, opróżnić całkowicie instalację. W każdym przypadku skonsultować się z instalatorem. Środki ostrożności w razie dłuższego wyłączenia (rok lub więcej) - Dokładnie oczyścić z sadzy kocioł i komin. - Zamknąć pokrywę kotła aby uniknąć jakiejkolwiek cyrkulacji powietrza w kotle. - Zdjąć czopuch i zamknąć króciec spalin pokrywą. - Opróżnić syfon. 16/10/ GTU C

34 9 Części zamienne - GTU C /10/ A Przy zamawianiu części zamiennej należy obowiązkowo podać numer kodu zamieszczony w wykazie, przed nr pozycji żądanej części. Patrz również: - Instrukcja konsoli sterowniczej - Instrukcja palnika Korpus kotła DE DIETRICH THERMIQUE S.A.S. - Centrum Części Zamiennych 4 rue d Oberbronn - F REICHSHOFFEN (0) (0) cpr dedietrichthermique.com

35 Izolacja i obudowa zewnętrzna - kocioł 55 M000429C 16/10/ GTU C

36 Obudowa zewnętrzna kondensera E B Palnik 60 E B 36 GTU C /10/

37 Kondenser + syfon E B 16/10/ GTU C

38 Akcesoria E B 38 GTU C /10/

39 Poz. Kod Opis Korpus kotła Człon tylny - GTU C Człon pośredni - GTU C Człon przedni - GTU C Sznur Ø 8 silikonowy Zespół przewody + korek Ściąg montaż 580 mm - M8 - GTU C 225 Ściąg montażowy 700 mm - M8 - GTU C 226 Ściąg montaż 820 mm - M8 - GTU C Nypel pomalowany Przewód zasilania/powrotu 1 1/4 - GTU C Przewód zasilania/powrotu 1 1/2 - GTU C 226, GTU C Króciec spalin Ø Klapa wyczystkowa + sznur Uszczelka Ø m Drzwiczki komory spalania GTU C Drzwiczki kom. spal. GTU C 226, GTU C Izolacja drzwiczek komory spalania kompletna - GTU C 225 Izolacja drzwiczek komory spalania kompletna - GTU C 226, GTU C Szybka wziernika + uszczelka Kołnierz wzienika Korek 1/4" NR Zawiasa Korek 1"1/ Złączka 1"1/2-1/2" Tuleja zanurzeniowa 1/2" dł Sprężyna dla tulei zanurzeniowej Przewód spustowy 3/ Turbulator środkowy Turbulator prawy Turbulator środkowy krótki - GTU C 226, GTU C 227 Turbulator prawy krótki - GTU C 226, GTU C 227 Turbulator lewy - dł. 375 mm Rama montażowa korpusu Nóżka regulowana M_10x Masa dla nypla Woreczek ze śrubami dla korpusu kotła Hak dla turbulatora Opakowanie farby renowacyjnej - szary antracyt Opakowanie farby renowacyjnej - biała Separator tulei zanurzeniowej Izolacja Izolacja kompletna korpusu - 5 członów Izolacja kompletna korpusu - 6 członów Izolacja kompletna korpusu - 7 członów Obudowa zewnętrzna Płyta boczna - GTU C Płyta boczna - GTU C Płyta boczna - GTU C Poprzeczka boczna dolna - GTU C Poprzeczka boczna dolna - GTU C Poprzeczka boczna dolna - GTU C 227 Poz. Kod Opis Pokrywa górna - GTU C Pokrywa górna - GTU C Pokrywa górna - GTU C Płyta tylna kompletna Płyta drzwiczek komory spalania Płyta przednia kompletna Poprzeczka przednia Wspornik konsoli kompl Wspornik konsoli Szkielet Osłona kart elektronicznych Klapa Woreczek ze śrubami obudowy zewn Wspornik izolacji Palnik Palnik M225 (EU) Palnik OEN 265 (CH) Palnik M226 (EU) Palnik OEN 266 (CH) Palnik M227 (EU) Palnik OEN 267 (CH) Kondenser + syfon Kondenser + syfon - GTU C ondenser + syfon - GTU C 226, GTU C Króciec spalin kompl. - GTU C Króciec spalin kompl. - GTU C 226, GTU C Klapa rewizyjna kondensera - GTU C Klapa rewizyjna kondensera - GTU C 226, GTU C 227 Zestaw uszczelek klapy kondensera - GTU C 225 Zestaw uszczelek klapy kondensera - GTU C 226, GTU C Izolacja - GTU C 225 Zestaw pojemnika rekuperacji kondensatu - GTU C 225 Zestaw pojemnika rekuperacji kondensatu - GTU C 226, GTU C Izolacja - GTU C 226, GTU C Klapa rewizyjna kondensera Zestaw uszczelek króćca spalin kondensera Uszczelka wargowa Nóżki kondensera Spinacz izolacji Uszczelka króćca Syfon Akcesoria Kolano N90 1"1/4 - GTU C Kolano N90 1"1/4 x 1"1/2 - GTU C 226, GTU C 227 Złączka męska/żeńska 1"1/4 Ø 26 - GTU C 225 Mamelon réduction 1"1/2 x 1"1/4 Ø 26 - GTU C 226, GTU C Trójnik N130 1"1/4 x 1"1/4 x 1" Redukcja N241 1" x 3/8" Odpowietrznik automatyczny 3/8" - 10 bar Wspornik kondensera (surowy) Wspornik Przewód zasilania 16/10/ GTU C

40 Poz. Kod Opis Wąż 1"1/4 - dł. 800 mm Wspornik termostatu spalin Obwód elektryczny + termostat spalin Opaska mocująca 550/ Uszczelka zielona 38x27x Uszczelka zielona 44x32x Śruby dla kondensera Obudowa zewnętrzna kondensera Płyta boczna lewa Płyta boczna prawa Pokrywa Płyta tylna górna Płyta tylna dolna Rynna Wspornik syfonu Poprzeczka boczna nieobrobiona Szczotka do czyszczenia 40 GTU C /10/

41 16/10/ GTU C

42 42 GTU C /10/

43 16/10/ GTU C
