Zagospodarowanie Parku Ratuszowego w Krakowie - Nowej Hucie"

Transkrypt

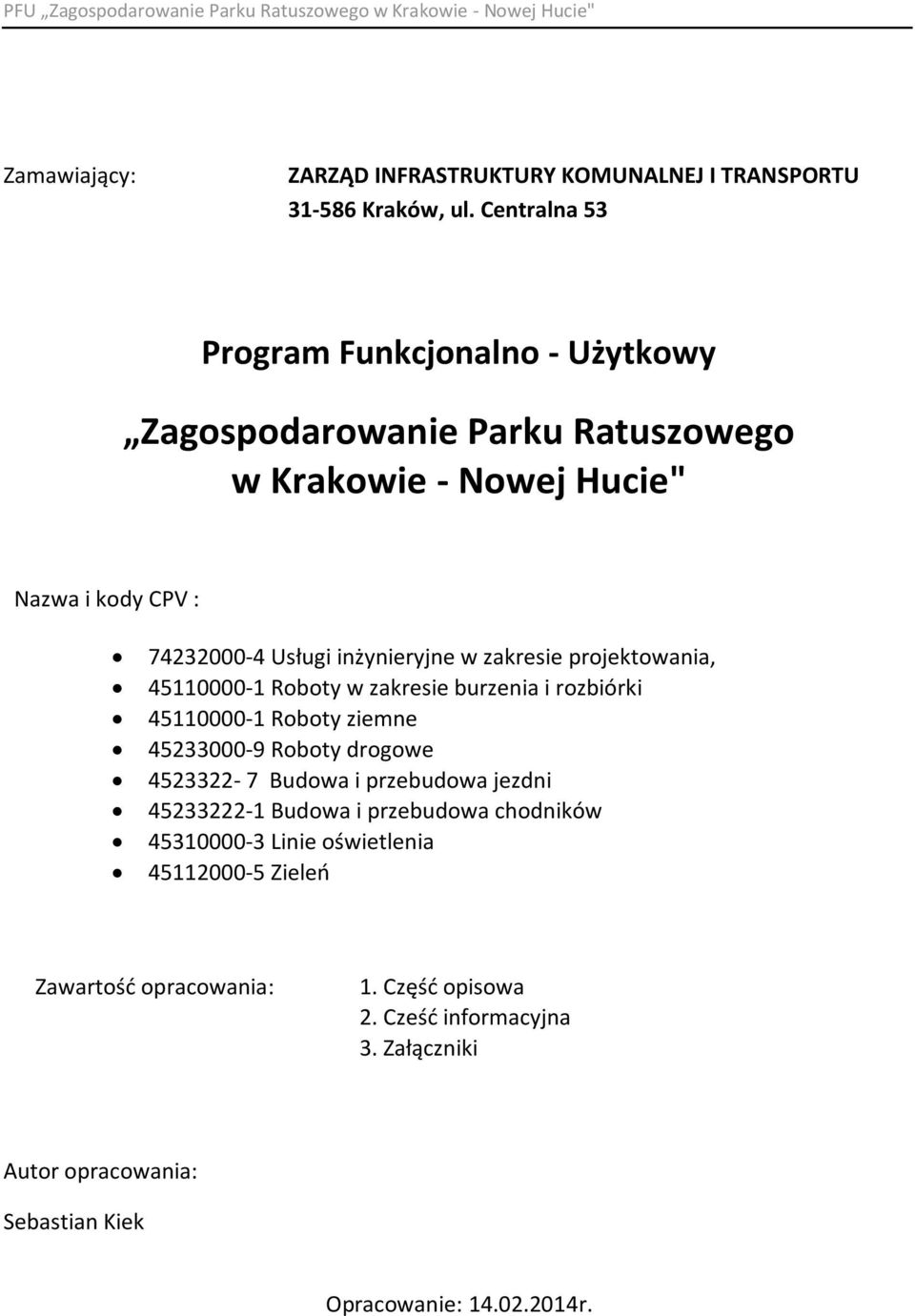

1 Zamawiający: ZARZĄD INFRASTRUKTURY KOMUNALNEJ I TRANSPORTU Kraków, ul. Centralna 53 Program Funkcjonalno - Użytkowy Zagospodarowanie Parku Ratuszowego w Krakowie - Nowej Hucie" Nazwa i kody CPV : Usługi inżynieryjne w zakresie projektowania, Roboty w zakresie burzenia i rozbiórki Roboty ziemne Roboty drogowe Budowa i przebudowa jezdni Budowa i przebudowa chodników Linie oświetlenia Zieleo Zawartośd opracowania: 1. Częśd opisowa 2. Cześd informacyjna 3. Załączniki Autor opracowania: Sebastian Kiek Opracowanie: r.

2 1. CZĘŚĆ OPISOWA I. Ogólny opis przedmiotu zamówienia Przedmiotem zamówienia jest zaprojektowanie i wykonanie robót budowlanych dla zadania Zagospodarowanie Parku Ratuszowego w Krakowie - Nowej Hucie" Przedmiot zamówienia obejmuje kompleksowe wykonanie zadania, tj.: Pozyskanie aktualnych map i wykonanie niezbędnych badao; wykonanie dokumentacji projektowej na podstawie koncepcji uzyskanie wymaganych przepisami opinii, zgód, uzgodnieo i pozwoleo; zrealizowanie wszystkich robót niezbędnych do wykonania i dopuszczenia obiektu do użytkowania w oparciu o opracowaną i uzgodnioną dokumentację techniczną; Uzyskanie wszelkich decyzji administracyjnych niezbędnych do zaprojektowania i wykonania przedmiotu zamówienia oraz przekazania obiektu do użytkowania, zgodnie z ustawą Prawo Budowlane. Zakres robót: 1. ETAP I Wykonanie projektu budowlanego i wykonawczego, przedmiaru robót, Specyfikacji Technicznych Wykonania i Odbioru Robót Budowlanych; Roboty rozbiórkowe i ziemne; Wykonanie podbudowy i nawierzchni; Wykonanie obrzeży; Dostawa i montaż małej architektury ławki i kosze na śmieci. 2. ETAP II Wycięcie drzew i krzewów wraz z wywozem; Pielęgnacja istniejących drzew i krzewów; Rozebranie istniejącego chodnika ; Wymiana/wyrównanie podbudowy pod istniejącym chodnikiem; Ułożenie chodnika w wymianą uszkodzonych płyt; Dostawa i montaż małej architektury; Rozbiórka istniejących elementów oświetlenia Ułożenie instalacji elektrycznej oświetlenia parku Dostawa i montaż latarni parkowych Dostawa i montaż reflektorów Wykonanie trawników; Wykonanie nasadzeo; Pielęgnacja nasadzeo; Pielęgnacja trawników;

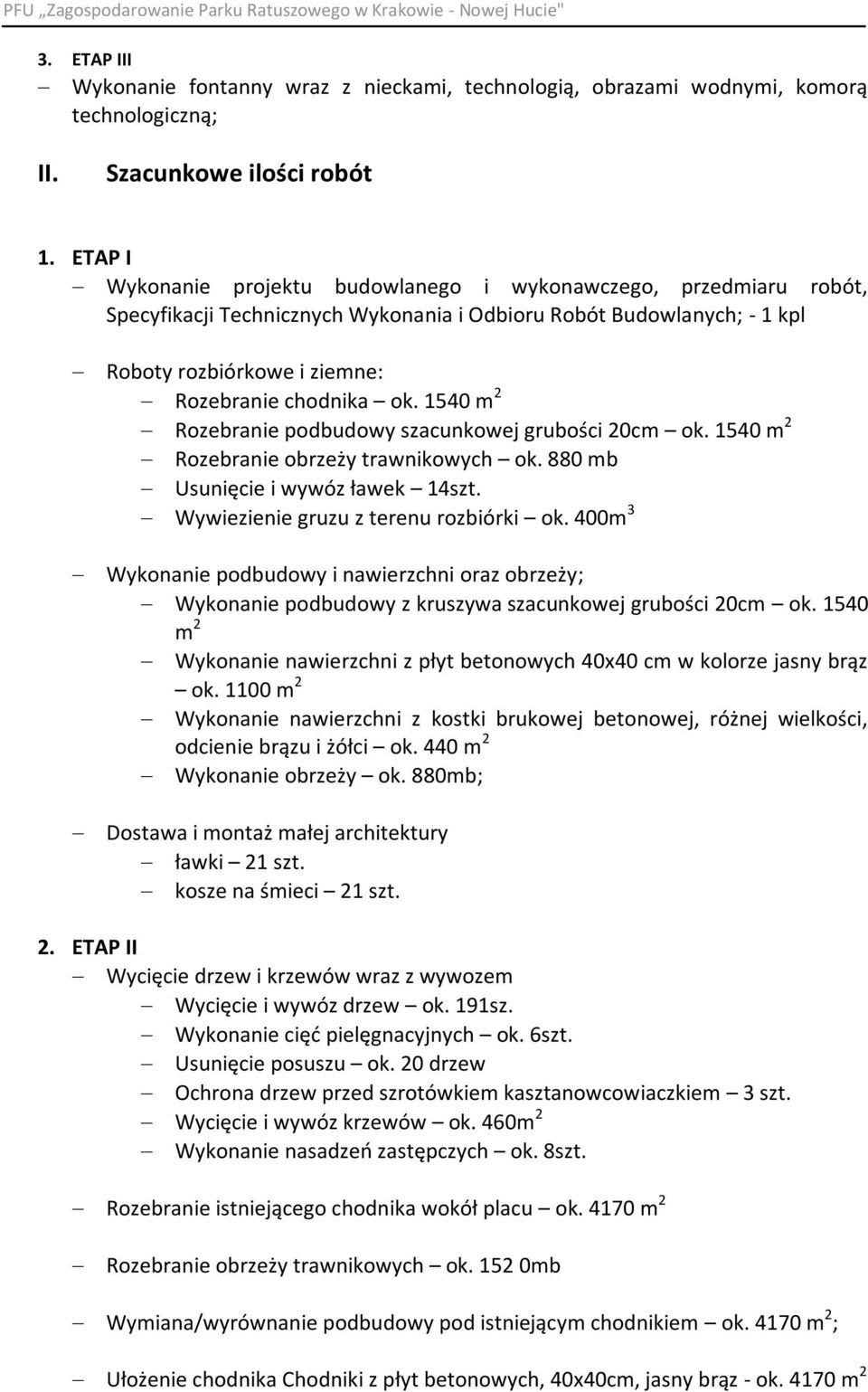

3 3. ETAP III Wykonanie fontanny wraz z nieckami, technologią, obrazami wodnymi, komorą technologiczną; II. Szacunkowe ilości robót 1. ETAP I Wykonanie projektu budowlanego i wykonawczego, przedmiaru robót, Specyfikacji Technicznych Wykonania i Odbioru Robót Budowlanych; - 1 kpl Roboty rozbiórkowe i ziemne: Rozebranie chodnika ok m 2 Rozebranie podbudowy szacunkowej grubości 20cm ok m 2 Rozebranie obrzeży trawnikowych ok. 880 mb Usunięcie i wywóz ławek 14szt. Wywiezienie gruzu z terenu rozbiórki ok. 400m 3 Wykonanie podbudowy i nawierzchni oraz obrzeży; Wykonanie podbudowy z kruszywa szacunkowej grubości 20cm ok m 2 Wykonanie nawierzchni z płyt betonowych 40x40 cm w kolorze jasny brąz ok m 2 Wykonanie nawierzchni z kostki brukowej betonowej, różnej wielkości, odcienie brązu i żółci ok. 440 m 2 Wykonanie obrzeży ok. 880mb; Dostawa i montaż małej architektury ławki 21 szt. kosze na śmieci 21 szt. 2. ETAP II Wycięcie drzew i krzewów wraz z wywozem Wycięcie i wywóz drzew ok. 191sz. Wykonanie cięd pielęgnacyjnych ok. 6szt. Usunięcie posuszu ok. 20 drzew Ochrona drzew przed szrotówkiem kasztanowcowiaczkiem 3 szt. Wycięcie i wywóz krzewów ok. 460m 2 Wykonanie nasadzeo zastępczych ok. 8szt. Rozebranie istniejącego chodnika wokół placu ok m 2 Rozebranie obrzeży trawnikowych ok mb Wymiana/wyrównanie podbudowy pod istniejącym chodnikiem ok m 2 ; Ułożenie chodnika Chodniki z płyt betonowych, 40x40cm, jasny brąz - ok m 2

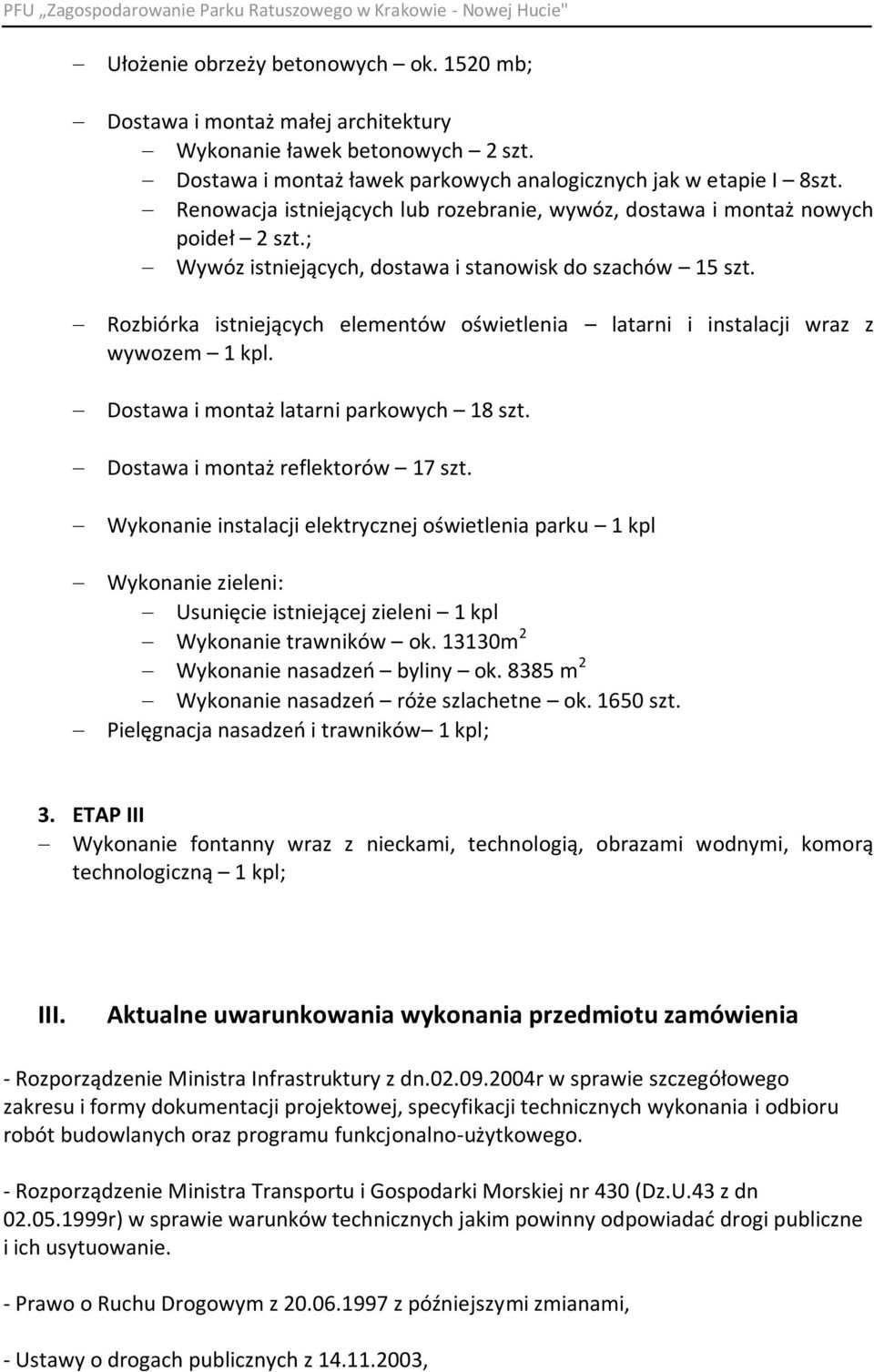

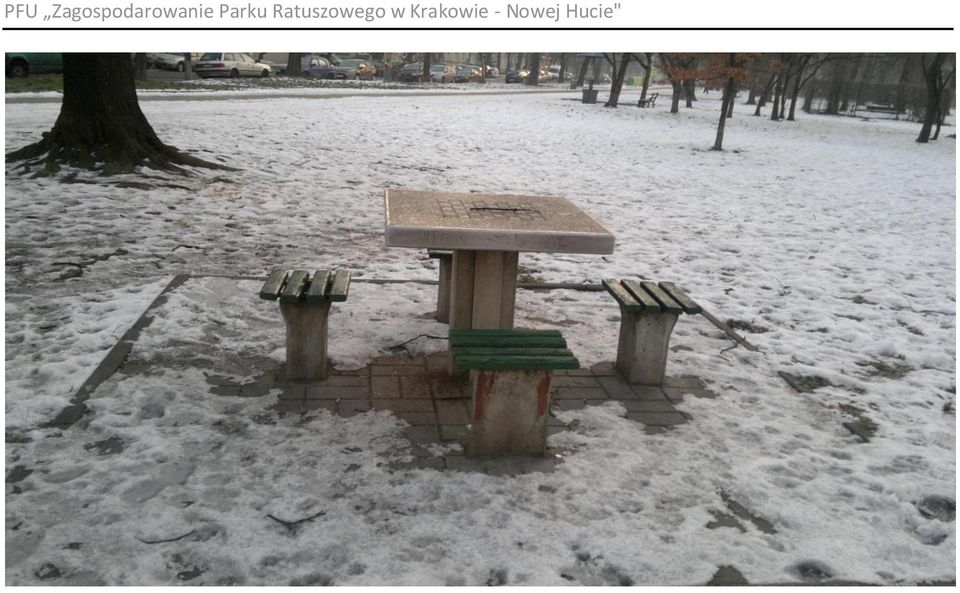

4 Ułożenie obrzeży betonowych ok mb; Dostawa i montaż małej architektury Wykonanie ławek betonowych 2 szt. Dostawa i montaż ławek parkowych analogicznych jak w etapie I 8szt. Renowacja istniejących lub rozebranie, wywóz, dostawa i montaż nowych poideł 2 szt.; Wywóz istniejących, dostawa i stanowisk do szachów 15 szt. Rozbiórka istniejących elementów oświetlenia latarni i instalacji wraz z wywozem 1 kpl. Dostawa i montaż latarni parkowych 18 szt. Dostawa i montaż reflektorów 17 szt. Wykonanie instalacji elektrycznej oświetlenia parku 1 kpl Wykonanie zieleni: Usunięcie istniejącej zieleni 1 kpl Wykonanie trawników ok m 2 Wykonanie nasadzeo byliny ok m 2 Wykonanie nasadzeo róże szlachetne ok szt. Pielęgnacja nasadzeo i trawników 1 kpl; 3. ETAP III Wykonanie fontanny wraz z nieckami, technologią, obrazami wodnymi, komorą technologiczną 1 kpl; III. Aktualne uwarunkowania wykonania przedmiotu zamówienia - Rozporządzenie Ministra Infrastruktury z dn r w sprawie szczegółowego zakresu i formy dokumentacji projektowej, specyfikacji technicznych wykonania i odbioru robót budowlanych oraz programu funkcjonalno-użytkowego. - Rozporządzenie Ministra Transportu i Gospodarki Morskiej nr 430 (Dz.U.43 z dn r) w sprawie warunków technicznych jakim powinny odpowiadad drogi publiczne i ich usytuowanie. - Prawo o Ruchu Drogowym z z późniejszymi zmianami, - Ustawy o drogach publicznych z ,

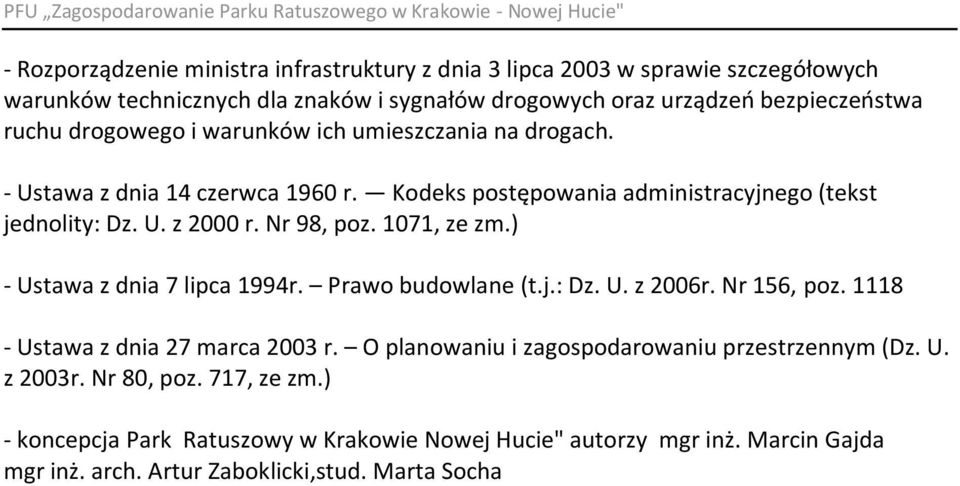

5 - Rozporządzenie ministra infrastruktury z dnia 3 lipca 2003 w sprawie szczegółowych warunków technicznych dla znaków i sygnałów drogowych oraz urządzeo bezpieczeostwa ruchu drogowego i warunków ich umieszczania na drogach. - Ustawa z dnia 14 czerwca 1960 r. Kodeks postępowania administracyjnego (tekst jednolity: Dz. U. z 2000 r. Nr 98, poz. 1071, ze zm.) - Ustawa z dnia 7 lipca 1994r. Prawo budowlane (t.j.: Dz. U. z 2006r. Nr 156, poz Ustawa z dnia 27 marca 2003 r. O planowaniu i zagospodarowaniu przestrzennym (Dz. U. z 2003r. Nr 80, poz. 717, ze zm.) - koncepcja Park Ratuszowy w Krakowie Nowej Hucie" autorzy mgr inż. Marcin Gajda mgr inż. arch. Artur Zaboklicki,stud. Marta Socha

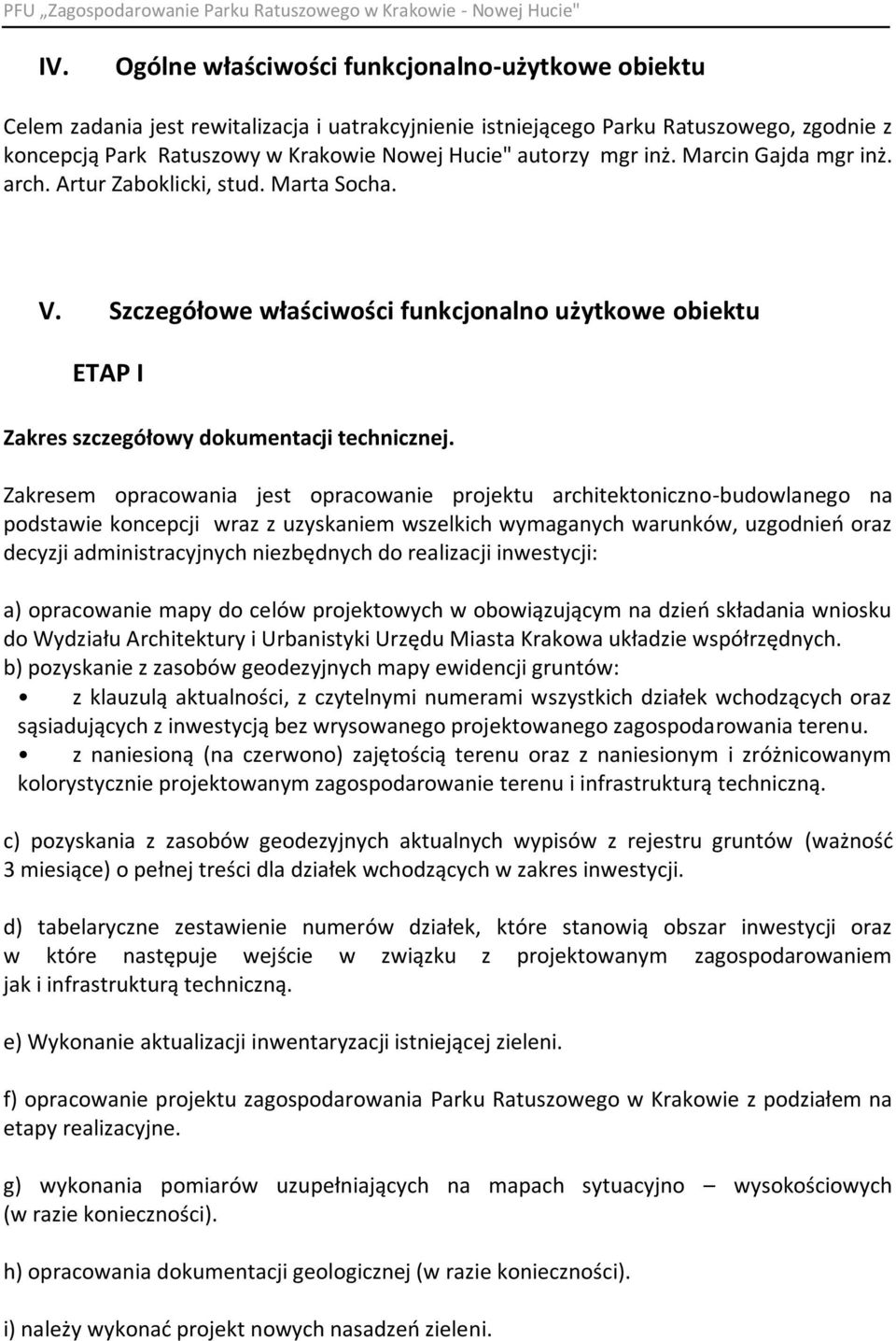

6 IV. Ogólne właściwości funkcjonalno-użytkowe obiektu Celem zadania jest rewitalizacja i uatrakcyjnienie istniejącego Parku Ratuszowego, zgodnie z koncepcją Park Ratuszowy w Krakowie Nowej Hucie" autorzy mgr inż. Marcin Gajda mgr inż. arch. Artur Zaboklicki, stud. Marta Socha. V. Szczegółowe właściwości funkcjonalno użytkowe obiektu ETAP I Zakres szczegółowy dokumentacji technicznej. Zakresem opracowania jest opracowanie projektu architektoniczno-budowlanego na podstawie koncepcji wraz z uzyskaniem wszelkich wymaganych warunków, uzgodnieo oraz decyzji administracyjnych niezbędnych do realizacji inwestycji: a) opracowanie mapy do celów projektowych w obowiązującym na dzieo składania wniosku do Wydziału Architektury i Urbanistyki Urzędu Miasta Krakowa układzie współrzędnych. b) pozyskanie z zasobów geodezyjnych mapy ewidencji gruntów: z klauzulą aktualności, z czytelnymi numerami wszystkich działek wchodzących oraz sąsiadujących z inwestycją bez wrysowanego projektowanego zagospodarowania terenu. z naniesioną (na czerwono) zajętością terenu oraz z naniesionym i zróżnicowanym kolorystycznie projektowanym zagospodarowanie terenu i infrastrukturą techniczną. c) pozyskania z zasobów geodezyjnych aktualnych wypisów z rejestru gruntów (ważnośd 3 miesiące) o pełnej treści dla działek wchodzących w zakres inwestycji. d) tabelaryczne zestawienie numerów działek, które stanowią obszar inwestycji oraz w które następuje wejście w związku z projektowanym zagospodarowaniem jak i infrastrukturą techniczną. e) Wykonanie aktualizacji inwentaryzacji istniejącej zieleni. f) opracowanie projektu zagospodarowania Parku Ratuszowego w Krakowie z podziałem na etapy realizacyjne. g) wykonania pomiarów uzupełniających na mapach sytuacyjno wysokościowych (w razie konieczności). h) opracowania dokumentacji geologicznej (w razie konieczności). i) należy wykonad projekt nowych nasadzeo zieleni.

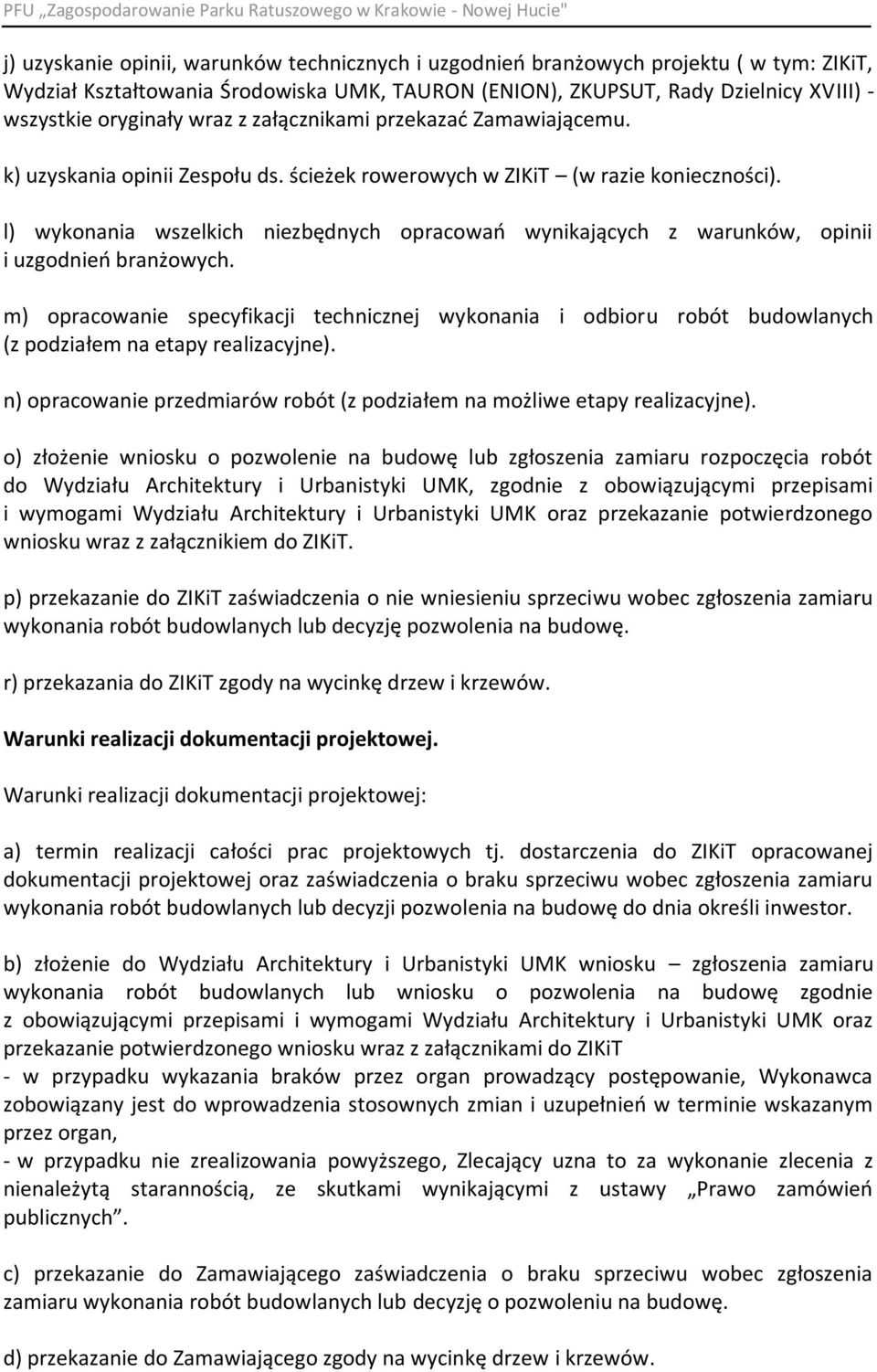

7 j) uzyskanie opinii, warunków technicznych i uzgodnieo branżowych projektu ( w tym: ZIKiT, Wydział Kształtowania Środowiska UMK, TAURON (ENION), ZKUPSUT, Rady Dzielnicy XVIII) - wszystkie oryginały wraz z załącznikami przekazad Zamawiającemu. k) uzyskania opinii Zespołu ds. ścieżek rowerowych w ZIKiT (w razie konieczności). l) wykonania wszelkich niezbędnych opracowao wynikających z warunków, opinii i uzgodnieo branżowych. m) opracowanie specyfikacji technicznej wykonania i odbioru robót budowlanych (z podziałem na etapy realizacyjne). n) opracowanie przedmiarów robót (z podziałem na możliwe etapy realizacyjne). o) złożenie wniosku o pozwolenie na budowę lub zgłoszenia zamiaru rozpoczęcia robót do Wydziału Architektury i Urbanistyki UMK, zgodnie z obowiązującymi przepisami i wymogami Wydziału Architektury i Urbanistyki UMK oraz przekazanie potwierdzonego wniosku wraz z załącznikiem do ZIKiT. p) przekazanie do ZIKiT zaświadczenia o nie wniesieniu sprzeciwu wobec zgłoszenia zamiaru wykonania robót budowlanych lub decyzję pozwolenia na budowę. r) przekazania do ZIKiT zgody na wycinkę drzew i krzewów. Warunki realizacji dokumentacji projektowej. Warunki realizacji dokumentacji projektowej: a) termin realizacji całości prac projektowych tj. dostarczenia do ZIKiT opracowanej dokumentacji projektowej oraz zaświadczenia o braku sprzeciwu wobec zgłoszenia zamiaru wykonania robót budowlanych lub decyzji pozwolenia na budowę do dnia określi inwestor. b) złożenie do Wydziału Architektury i Urbanistyki UMK wniosku zgłoszenia zamiaru wykonania robót budowlanych lub wniosku o pozwolenia na budowę zgodnie z obowiązującymi przepisami i wymogami Wydziału Architektury i Urbanistyki UMK oraz przekazanie potwierdzonego wniosku wraz z załącznikami do ZIKiT - w przypadku wykazania braków przez organ prowadzący postępowanie, Wykonawca zobowiązany jest do wprowadzenia stosownych zmian i uzupełnieo w terminie wskazanym przez organ, - w przypadku nie zrealizowania powyższego, Zlecający uzna to za wykonanie zlecenia z nienależytą starannością, ze skutkami wynikającymi z ustawy Prawo zamówieo publicznych. c) przekazanie do Zamawiającego zaświadczenia o braku sprzeciwu wobec zgłoszenia zamiaru wykonania robót budowlanych lub decyzję o pozwoleniu na budowę. d) przekazanie do Zamawiającego zgody na wycinkę drzew i krzewów.

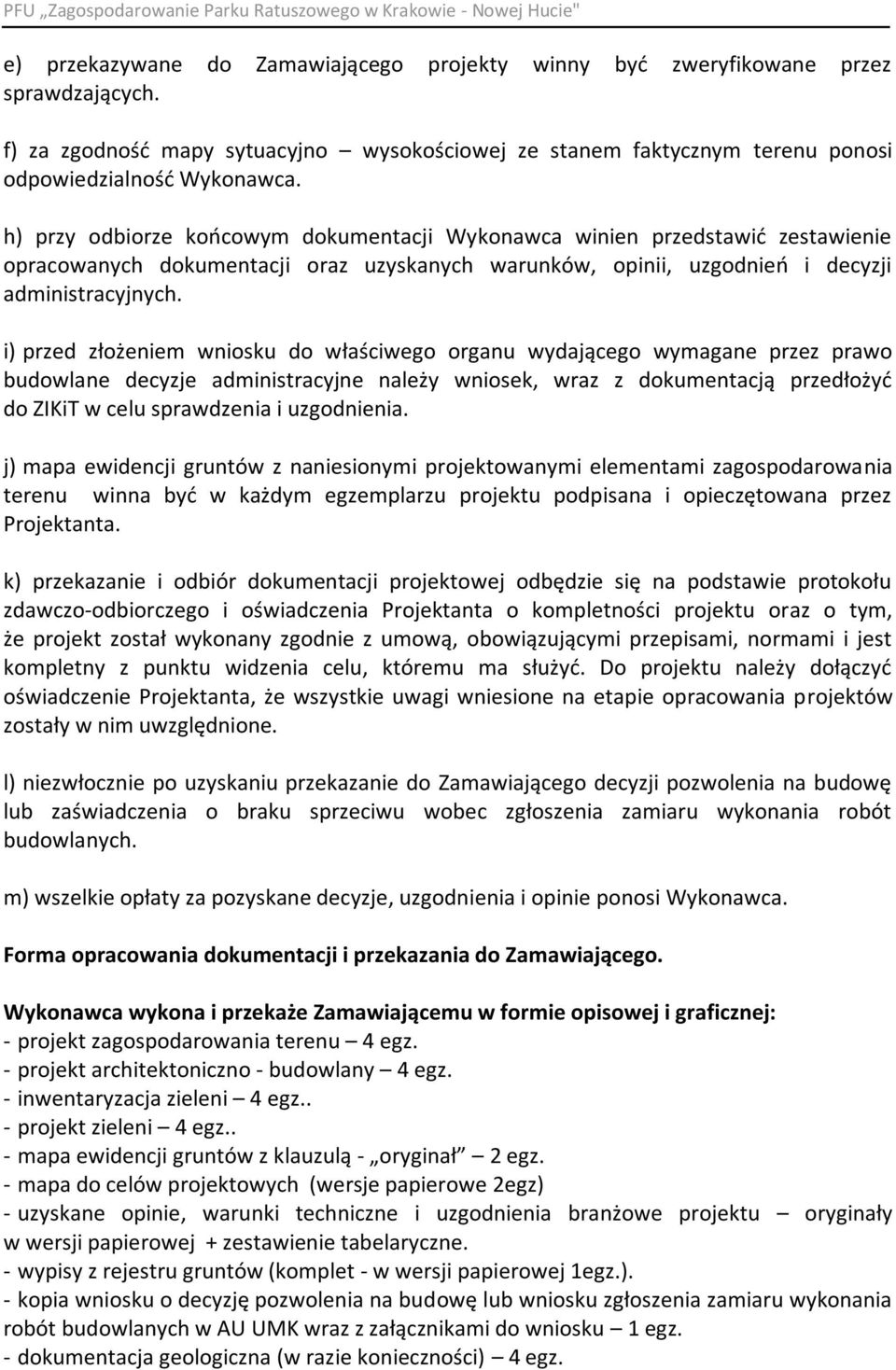

8 e) przekazywane do Zamawiającego projekty winny byd zweryfikowane przez sprawdzających. f) za zgodnośd mapy sytuacyjno wysokościowej ze stanem faktycznym terenu ponosi odpowiedzialnośd Wykonawca. h) przy odbiorze koocowym dokumentacji Wykonawca winien przedstawid zestawienie opracowanych dokumentacji oraz uzyskanych warunków, opinii, uzgodnieo i decyzji administracyjnych. i) przed złożeniem wniosku do właściwego organu wydającego wymagane przez prawo budowlane decyzje administracyjne należy wniosek, wraz z dokumentacją przedłożyd do ZIKiT w celu sprawdzenia i uzgodnienia. j) mapa ewidencji gruntów z naniesionymi projektowanymi elementami zagospodarowania terenu winna byd w każdym egzemplarzu projektu podpisana i opieczętowana przez Projektanta. k) przekazanie i odbiór dokumentacji projektowej odbędzie się na podstawie protokołu zdawczo-odbiorczego i oświadczenia Projektanta o kompletności projektu oraz o tym, że projekt został wykonany zgodnie z umową, obowiązującymi przepisami, normami i jest kompletny z punktu widzenia celu, któremu ma służyd. Do projektu należy dołączyd oświadczenie Projektanta, że wszystkie uwagi wniesione na etapie opracowania projektów zostały w nim uwzględnione. l) niezwłocznie po uzyskaniu przekazanie do Zamawiającego decyzji pozwolenia na budowę lub zaświadczenia o braku sprzeciwu wobec zgłoszenia zamiaru wykonania robót budowlanych. m) wszelkie opłaty za pozyskane decyzje, uzgodnienia i opinie ponosi Wykonawca. Forma opracowania dokumentacji i przekazania do Zamawiającego. Wykonawca wykona i przekaże Zamawiającemu w formie opisowej i graficznej: projekt zagospodarowania terenu 4 egz. projekt architektoniczno - budowlany 4 egz. inwentaryzacja zieleni 4 egz.. projekt zieleni 4 egz.. mapa ewidencji gruntów z klauzulą - oryginał 2 egz. mapa do celów projektowych (wersje papierowe 2egz) uzyskane opinie, warunki techniczne i uzgodnienia branżowe projektu oryginały w wersji papierowej + zestawienie tabelaryczne. wypisy z rejestru gruntów (komplet - w wersji papierowej 1egz.). kopia wniosku o decyzję pozwolenia na budowę lub wniosku zgłoszenia zamiaru wykonania robót budowlanych w AU UMK wraz z załącznikami do wniosku 1 egz. dokumentacja geologiczna (w razie konieczności) 4 egz.

9 zaświadczenie o braku sprzeciwu wobec zgłoszenia zamiaru wykonania robót budowlanych lub zawiadomienie o wszczęciu postępowania w sprawie wydania decyzja pozwolenia na budowę. zgoda na wycinkę drzew i krzewów. - Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych z podziałem na etapy - 4egz - Przedmiary Robót z podziałem na etapy - 4egz Wykonawca wykona i przekaże Zamawiającemu na nośniku cyfrowym: opis techniczny (w formacie *.doc lub pdf) rysunki zawarte w projektach z uwzględnieniem występujących branż. (w formacie *.dwg oraz pdf) mapa do celów projektowych (w formacie *.dwg) - Specyfikacje Techniczne Wykonania i Odbioru Robót Budowlanych (w formacie *.doc lub pdf) - Przedmiary Robót (w formacie *.zuz lub pdf) Roboty rozbiórkowe i ziemne Istniejące ciągi piesze należy rozebrad wraz z obrzeżami i warstwą podbudowy. Zakłada się rozbiórkę nawierzchni chodników z płyt betonowych oraz obrzeży trawnikowych i warstwy podbudowy grubości ok. 20 cm. Odpady z budowy należą do Wykonawcy i należy wywieźd je na składowisko odpadów. Wykonanie podbudowy, nawierzchni, obrzeży Należy wykonad podbudowy, nawierzchnie i obrzeża zgodnie z opracowaną dokumentacją techniczną. W przypadku stwierdzenia odpowiednich właściwości rozebranej podbudowy dopuszcza się wykorzystanie nie więcej jak 40% kruszywa z odzysku. Przebieg ciągów pieszych należy wykonad zgodnie z dokumentacją techniczną i koncepcją zagospodarowania Parku Ratuszowego. Roboty należy wykonywad ze szczególną ostrożnością, aby nie uszkodzid istniejącej zieleni (drzew, krzewów). Trawniki po wykonaniu robót budowlanych należy odtworzyd. Dostawa i montaż małej architektury Należy dostarczyd i zamontowad elementy małej architektury ławki i kosze, zgodnie z dokumentacją techniczną i koncepcją zagospodarowania Parku Ratuszowego. Szczegółowe wzory/modele ławek i koszy na śmieci w trakcie prac projektowych należy uzgodnid z Zamawiającym. ETAP II Wycięcie drzew i krzewów wraz z wywozem Przed przystąpieniem do wycinki drzew i krzewów należy sprawdzid stan faktyczny istniejącej szaty roślinnej z inwentaryzacją zieleni. W przypadku niezgodności należy uaktualnid inwentaryzację zieleni i projekt zieleni.

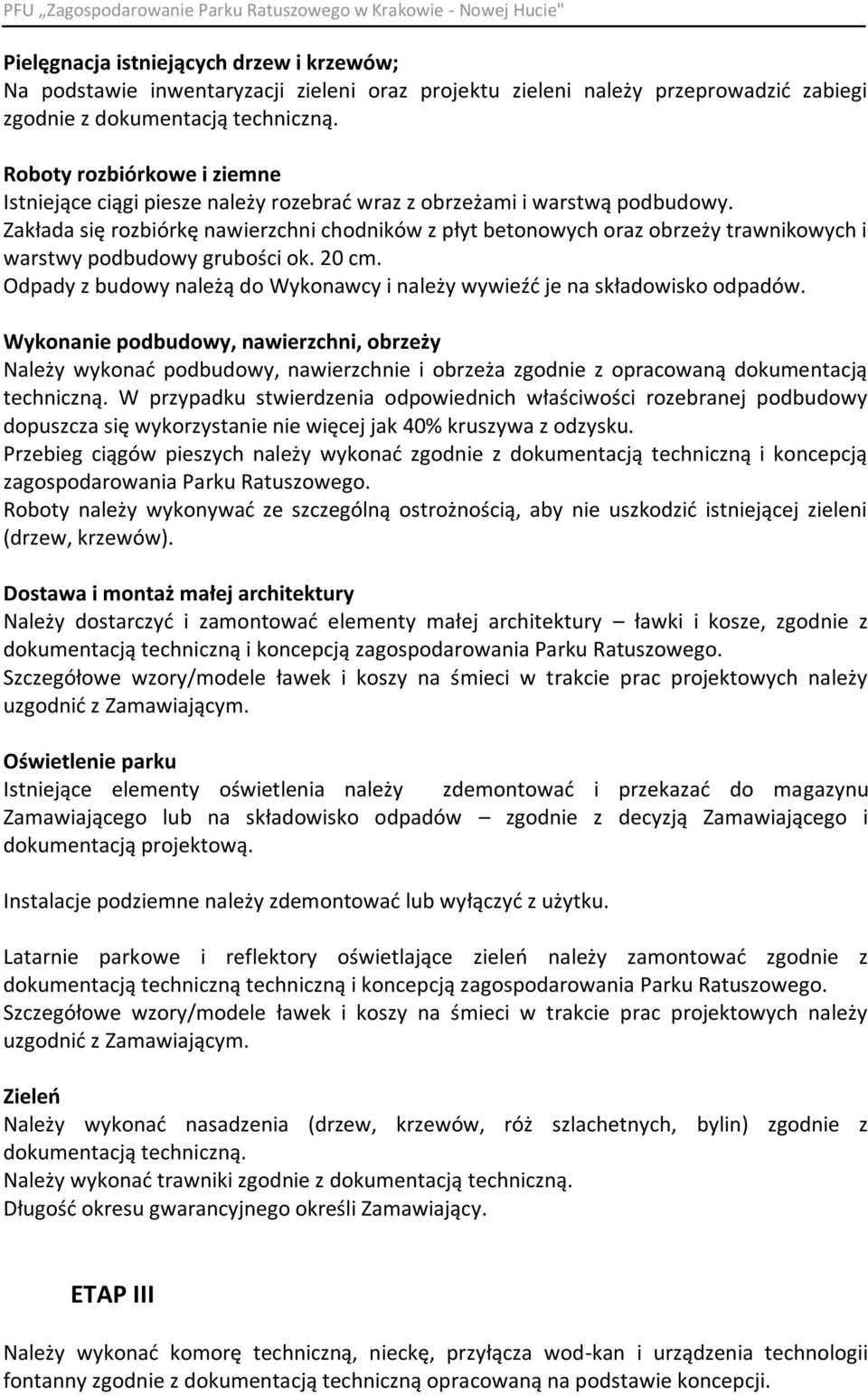

10 Pielęgnacja istniejących drzew i krzewów; Na podstawie inwentaryzacji zieleni oraz projektu zieleni należy przeprowadzid zabiegi zgodnie z dokumentacją techniczną. Roboty rozbiórkowe i ziemne Istniejące ciągi piesze należy rozebrad wraz z obrzeżami i warstwą podbudowy. Zakłada się rozbiórkę nawierzchni chodników z płyt betonowych oraz obrzeży trawnikowych i warstwy podbudowy grubości ok. 20 cm. Odpady z budowy należą do Wykonawcy i należy wywieźd je na składowisko odpadów. Wykonanie podbudowy, nawierzchni, obrzeży Należy wykonad podbudowy, nawierzchnie i obrzeża zgodnie z opracowaną dokumentacją techniczną. W przypadku stwierdzenia odpowiednich właściwości rozebranej podbudowy dopuszcza się wykorzystanie nie więcej jak 40% kruszywa z odzysku. Przebieg ciągów pieszych należy wykonad zgodnie z dokumentacją techniczną i koncepcją zagospodarowania Parku Ratuszowego. Roboty należy wykonywad ze szczególną ostrożnością, aby nie uszkodzid istniejącej zieleni (drzew, krzewów). Dostawa i montaż małej architektury Należy dostarczyd i zamontowad elementy małej architektury ławki i kosze, zgodnie z dokumentacją techniczną i koncepcją zagospodarowania Parku Ratuszowego. Szczegółowe wzory/modele ławek i koszy na śmieci w trakcie prac projektowych należy uzgodnid z Zamawiającym. Oświetlenie parku Istniejące elementy oświetlenia należy zdemontowad i przekazad do magazynu Zamawiającego lub na składowisko odpadów zgodnie z decyzją Zamawiającego i dokumentacją projektową. Instalacje podziemne należy zdemontowad lub wyłączyd z użytku. Latarnie parkowe i reflektory oświetlające zieleo należy zamontowad zgodnie z dokumentacją techniczną techniczną i koncepcją zagospodarowania Parku Ratuszowego. Szczegółowe wzory/modele ławek i koszy na śmieci w trakcie prac projektowych należy uzgodnid z Zamawiającym. Zieleo Należy wykonad nasadzenia (drzew, krzewów, róż szlachetnych, bylin) zgodnie z dokumentacją techniczną. Należy wykonad trawniki zgodnie z dokumentacją techniczną. Długośd okresu gwarancyjnego określi Zamawiający. ETAP III Należy wykonad komorę techniczną, nieckę, przyłącza wod-kan i urządzenia technologii fontanny zgodnie z dokumentacją techniczną opracowaną na podstawie koncepcji.

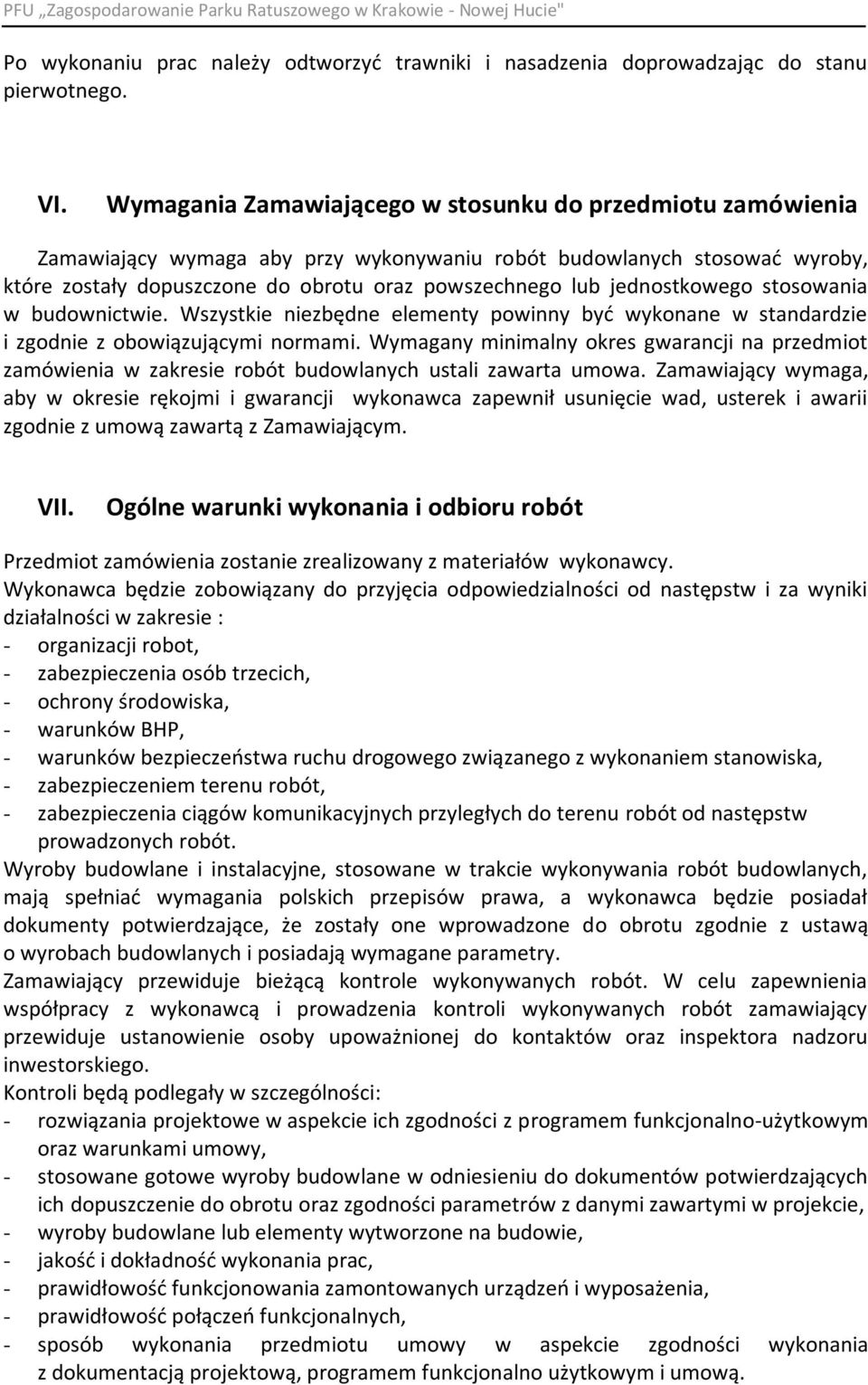

11 Po wykonaniu prac należy odtworzyd trawniki i nasadzenia doprowadzając do stanu pierwotnego. VI. Wymagania Zamawiającego w stosunku do przedmiotu zamówienia Zamawiający wymaga aby przy wykonywaniu robót budowlanych stosowad wyroby, które zostały dopuszczone do obrotu oraz powszechnego lub jednostkowego stosowania w budownictwie. Wszystkie niezbędne elementy powinny byd wykonane w standardzie i zgodnie z obowiązującymi normami. Wymagany minimalny okres gwarancji na przedmiot zamówienia w zakresie robót budowlanych ustali zawarta umowa. Zamawiający wymaga, aby w okresie rękojmi i gwarancji wykonawca zapewnił usunięcie wad, usterek i awarii zgodnie z umową zawartą z Zamawiającym. VII. Ogólne warunki wykonania i odbioru robót Przedmiot zamówienia zostanie zrealizowany z materiałów wykonawcy. Wykonawca będzie zobowiązany do przyjęcia odpowiedzialności od następstw i za wyniki działalności w zakresie : - organizacji robot, - zabezpieczenia osób trzecich, - ochrony środowiska, - warunków BHP, - warunków bezpieczeostwa ruchu drogowego związanego z wykonaniem stanowiska, - zabezpieczeniem terenu robót, - zabezpieczenia ciągów komunikacyjnych przyległych do terenu robót od następstw prowadzonych robót. Wyroby budowlane i instalacyjne, stosowane w trakcie wykonywania robót budowlanych, mają spełniad wymagania polskich przepisów prawa, a wykonawca będzie posiadał dokumenty potwierdzające, że zostały one wprowadzone do obrotu zgodnie z ustawą o wyrobach budowlanych i posiadają wymagane parametry. Zamawiający przewiduje bieżącą kontrole wykonywanych robót. W celu zapewnienia współpracy z wykonawcą i prowadzenia kontroli wykonywanych robót zamawiający przewiduje ustanowienie osoby upoważnionej do kontaktów oraz inspektora nadzoru inwestorskiego. Kontroli będą podlegały w szczególności: - rozwiązania projektowe w aspekcie ich zgodności z programem funkcjonalno-użytkowym oraz warunkami umowy, - stosowane gotowe wyroby budowlane w odniesieniu do dokumentów potwierdzających ich dopuszczenie do obrotu oraz zgodności parametrów z danymi zawartymi w projekcie, - wyroby budowlane lub elementy wytworzone na budowie, - jakośd i dokładnośd wykonania prac, - prawidłowośd funkcjonowania zamontowanych urządzeo i wyposażenia, - prawidłowośd połączeo funkcjonalnych, - sposób wykonania przedmiotu umowy w aspekcie zgodności wykonania z dokumentacją projektową, programem funkcjonalno użytkowym i umową.

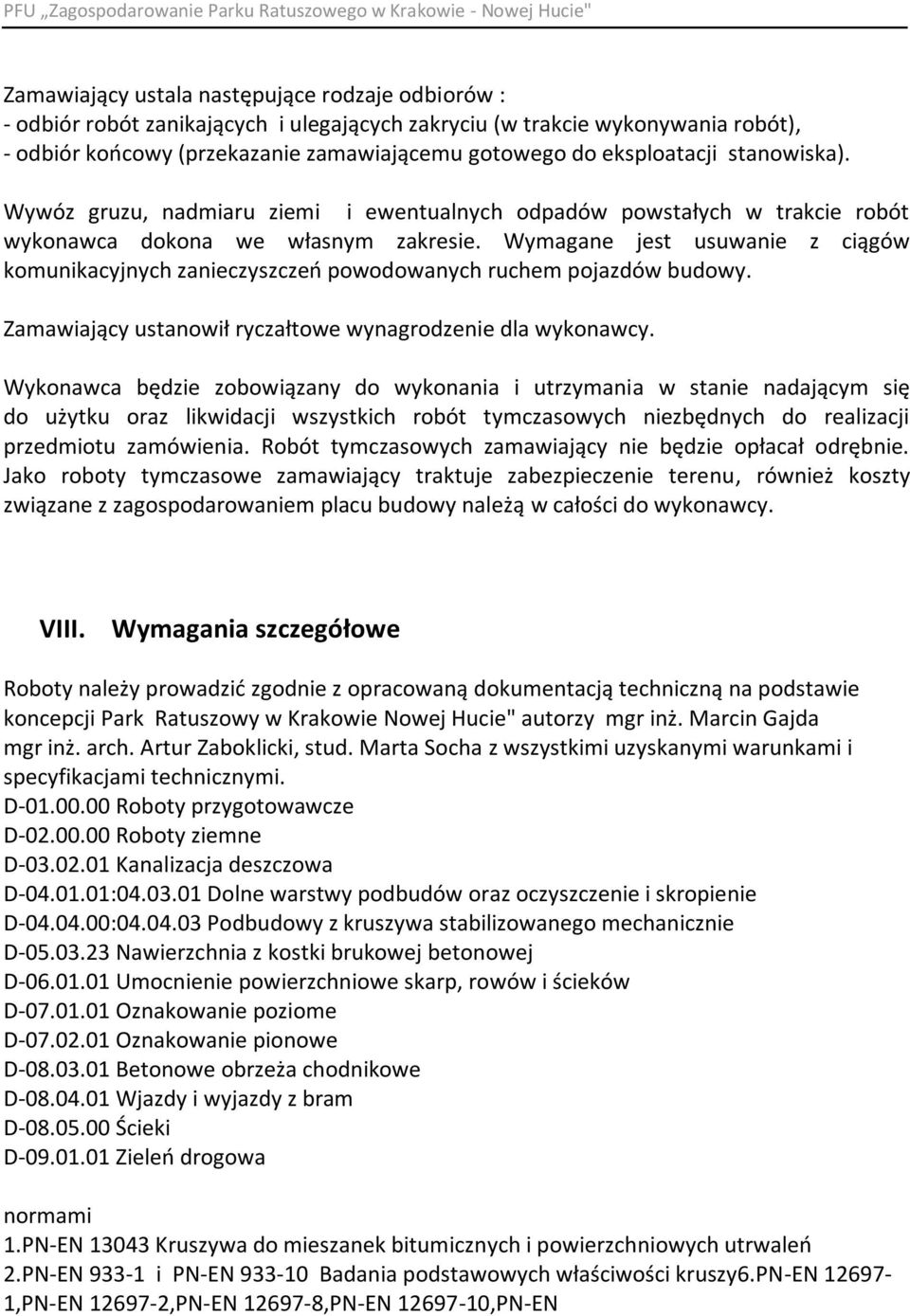

12 Zamawiający ustala następujące rodzaje odbiorów : - odbiór robót zanikających i ulegających zakryciu (w trakcie wykonywania robót), - odbiór koocowy (przekazanie zamawiającemu gotowego do eksploatacji stanowiska). Wywóz gruzu, nadmiaru ziemi i ewentualnych odpadów powstałych w trakcie robót wykonawca dokona we własnym zakresie. Wymagane jest usuwanie z ciągów komunikacyjnych zanieczyszczeo powodowanych ruchem pojazdów budowy. Zamawiający ustanowił ryczałtowe wynagrodzenie dla wykonawcy. Wykonawca będzie zobowiązany do wykonania i utrzymania w stanie nadającym się do użytku oraz likwidacji wszystkich robót tymczasowych niezbędnych do realizacji przedmiotu zamówienia. Robót tymczasowych zamawiający nie będzie opłacał odrębnie. Jako roboty tymczasowe zamawiający traktuje zabezpieczenie terenu, również koszty związane z zagospodarowaniem placu budowy należą w całości do wykonawcy. VIII. Wymagania szczegółowe Roboty należy prowadzid zgodnie z opracowaną dokumentacją techniczną na podstawie koncepcji Park Ratuszowy w Krakowie Nowej Hucie" autorzy mgr inż. Marcin Gajda mgr inż. arch. Artur Zaboklicki, stud. Marta Socha z wszystkimi uzyskanymi warunkami i specyfikacjami technicznymi. D Roboty przygotowawcze D Roboty ziemne D Kanalizacja deszczowa D : Dolne warstwy podbudów oraz oczyszczenie i skropienie D : Podbudowy z kruszywa stabilizowanego mechanicznie D Nawierzchnia z kostki brukowej betonowej D Umocnienie powierzchniowe skarp, rowów i ścieków D Oznakowanie poziome D Oznakowanie pionowe D Betonowe obrzeża chodnikowe D Wjazdy i wyjazdy z bram D Ścieki D Zieleo drogowa normami 1.PN-EN Kruszywa do mieszanek bitumicznych i powierzchniowych utrwaleo 2.PN-EN i PN-EN Badania podstawowych właściwości kruszy6.pn-en ,PN-EN ,PN-EN ,PN-EN ,PN-EN

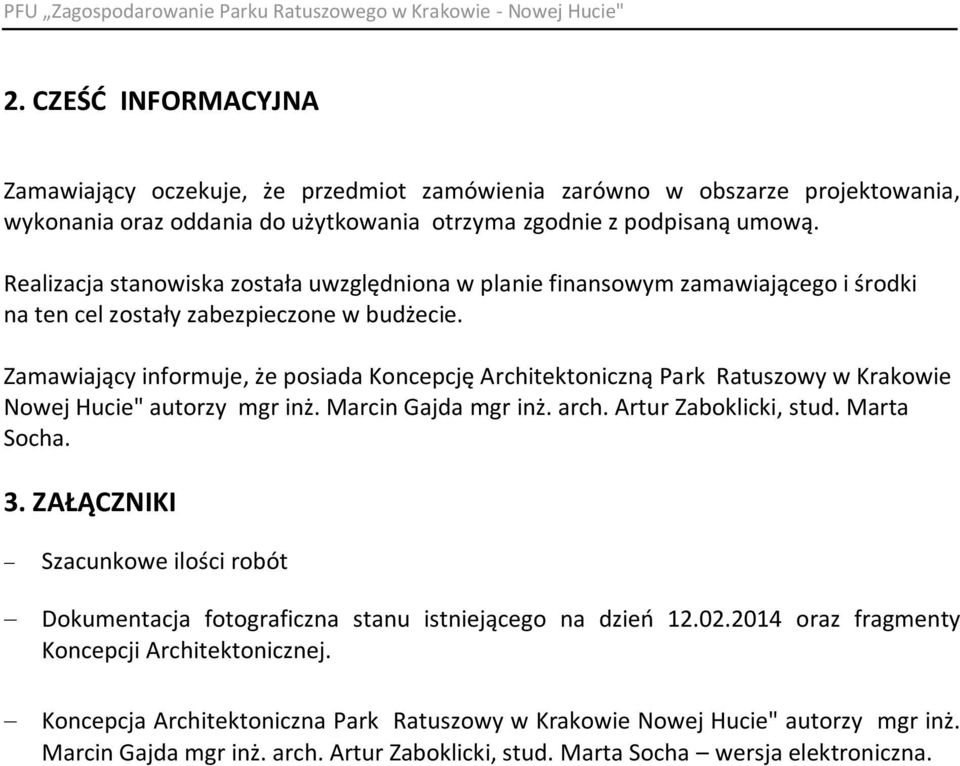

13 2. CZEŚĆ INFORMACYJNA Zamawiający oczekuje, że przedmiot zamówienia zarówno w obszarze projektowania, wykonania oraz oddania do użytkowania otrzyma zgodnie z podpisaną umową. Realizacja stanowiska została uwzględniona w planie finansowym zamawiającego i środki na ten cel zostały zabezpieczone w budżecie. Zamawiający informuje, że posiada Koncepcję Architektoniczną Park Ratuszowy w Krakowie Nowej Hucie" autorzy mgr inż. Marcin Gajda mgr inż. arch. Artur Zaboklicki, stud. Marta Socha. 3. ZAŁĄCZNIKI Szacunkowe ilości robót Dokumentacja fotograficzna stanu istniejącego na dzieo oraz fragmenty Koncepcji Architektonicznej. Koncepcja Architektoniczna Park Ratuszowy w Krakowie Nowej Hucie" autorzy mgr inż. Marcin Gajda mgr inż. arch. Artur Zaboklicki, stud. Marta Socha wersja elektroniczna.

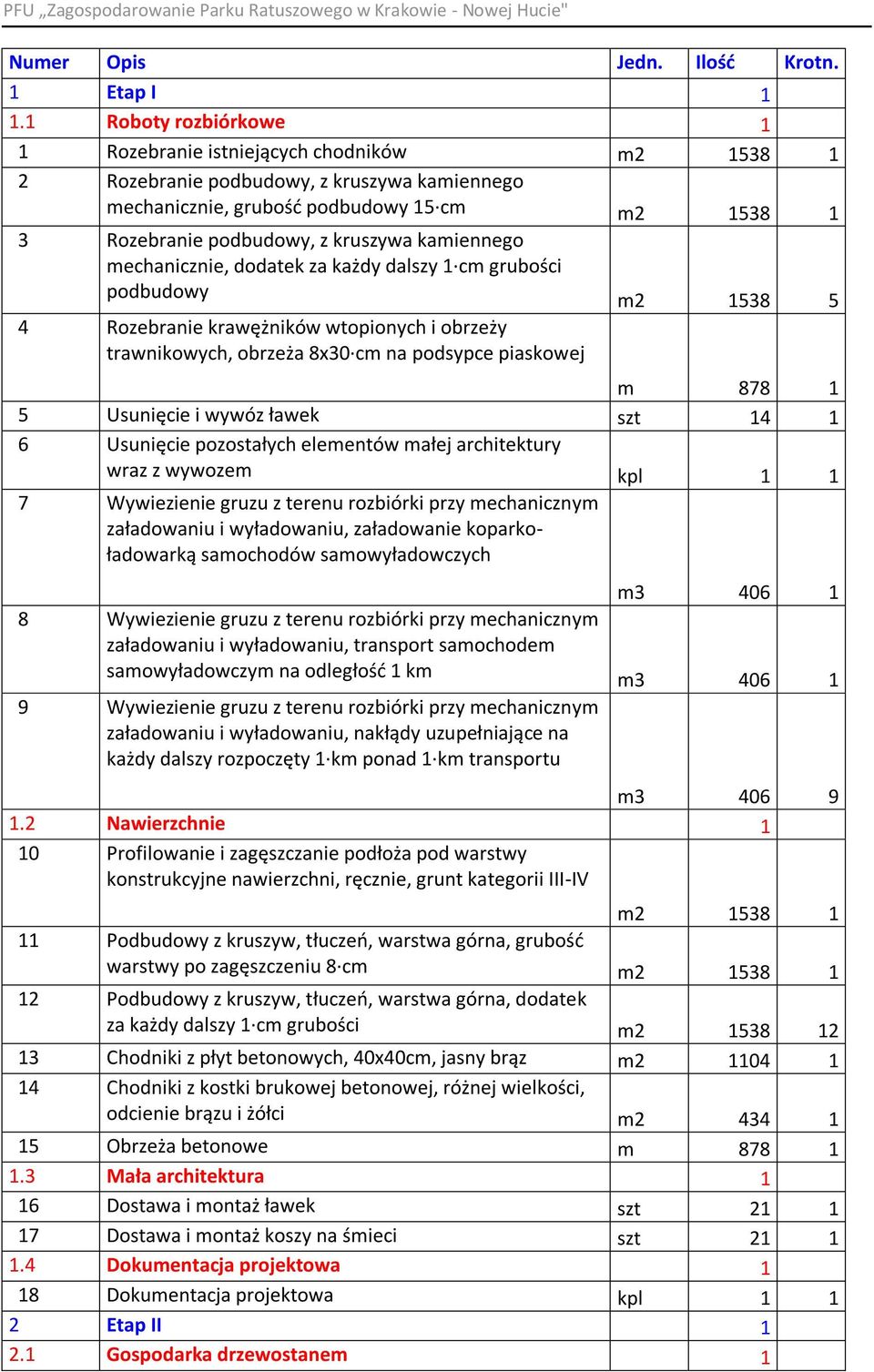

14 Numer Opis Jedn. Ilośd Krotn. 1 Etap I Roboty rozbiórkowe 1 1 Rozebranie istniejących chodników m Rozebranie podbudowy, z kruszywa kamiennego mechanicznie, grubośd podbudowy 15 cm m Rozebranie podbudowy, z kruszywa kamiennego mechanicznie, dodatek za każdy dalszy 1 cm grubości podbudowy m Rozebranie krawężników wtopionych i obrzeży trawnikowych, obrzeża 8x30 cm na podsypce piaskowej m Usunięcie i wywóz ławek szt Usunięcie pozostałych elementów małej architektury wraz z wywozem kpl Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu, załadowanie koparkoładowarką samochodów samowyładowczych 8 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu, transport samochodem samowyładowczym na odległośd 1 km 9 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu, nakłądy uzupełniające na każdy dalszy rozpoczęty 1 km ponad 1 km transportu m m m Nawierzchnie 1 10 Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, ręcznie, grunt kategorii III-IV m Podbudowy z kruszyw, tłuczeo, warstwa górna, grubośd warstwy po zagęszczeniu 8 cm m Podbudowy z kruszyw, tłuczeo, warstwa górna, dodatek za każdy dalszy 1 cm grubości m Chodniki z płyt betonowych, 40x40cm, jasny brąz m Chodniki z kostki brukowej betonowej, różnej wielkości, odcienie brązu i żółci m Obrzeża betonowe m Mała architektura 1 16 Dostawa i montaż ławek szt Dostawa i montaż koszy na śmieci szt Dokumentacja projektowa 1 18 Dokumentacja projektowa kpl Etap II Gospodarka drzewostanem 1

15 19 Mechaniczne ścinanie drzew z karczowaniem pni, średnice drzew do 10 cm szt Mechaniczne ścinanie drzew z karczowaniem pni, średnice drzew cm szt Mechaniczne ścinanie drzew z karczowaniem pni, średnice drzew cm szt Mechaniczne ścinanie drzew z karczowaniem pni, średnice drzew cm szt Mechaniczne ścinanie drzew z karczowaniem pni, średnice drzew cm szt Mechaniczne ścinanie drzew z karczowaniem pni, średnice drzew cm szt Mechaniczne ścinanie drzew z karczowaniem pni, średnice drzew cm szt Mechaniczne ścinanie drzew z karczowaniem pni, średnice drzew cm szt Wywożenie dłużyc, karpiny i gałęzi, transport dłużyc na odległośd do 2 km mp 36, Wywożenie dłużyc, karpiny i gałęzi, transport karpiny na odległośd do 2 km mp 27, Wywożenie dłużyc, karpiny i gałęzi, transport gałęzi na odległośd do 2 km mp 71, Wywożenie dłużyc, karpiny i gałęzi, dodatek do kolumny 01, za każdy 1 km odległości transportu mp 36, Wywożenie dłużyc, karpiny i gałęzi, dodatek do kolumny 02 i 03, za każdy 1 km odległości transportu mp 99, Cięcia pielęgnacyjne szt Usunięcie posuszu szt Ochrona drzew przed szrotówkiem kasztanowcowiaczkiem szt Wycięcie i wywóz krzewów m Wykonanie nasadzeo zastępczych szt Roboty rozbiórkowe 1 37 Rozebranie istniejących chodników m Rozebranie podbudowy, z kruszywa kamiennego mechanicznie, grubośd podbudowy 15 cm m Rozebranie podbudowy, z kruszywa kamiennego mechanicznie, dodatek za każdy dalszy 1 cm grubości podbudowy m Rozebranie krawężników wtopionych i obrzeży trawnikowych, obrzeża 8x30 cm na podsypce piaskowej 41 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu, załadowanie koparkoładowarką samochodów samowyładowczych m m

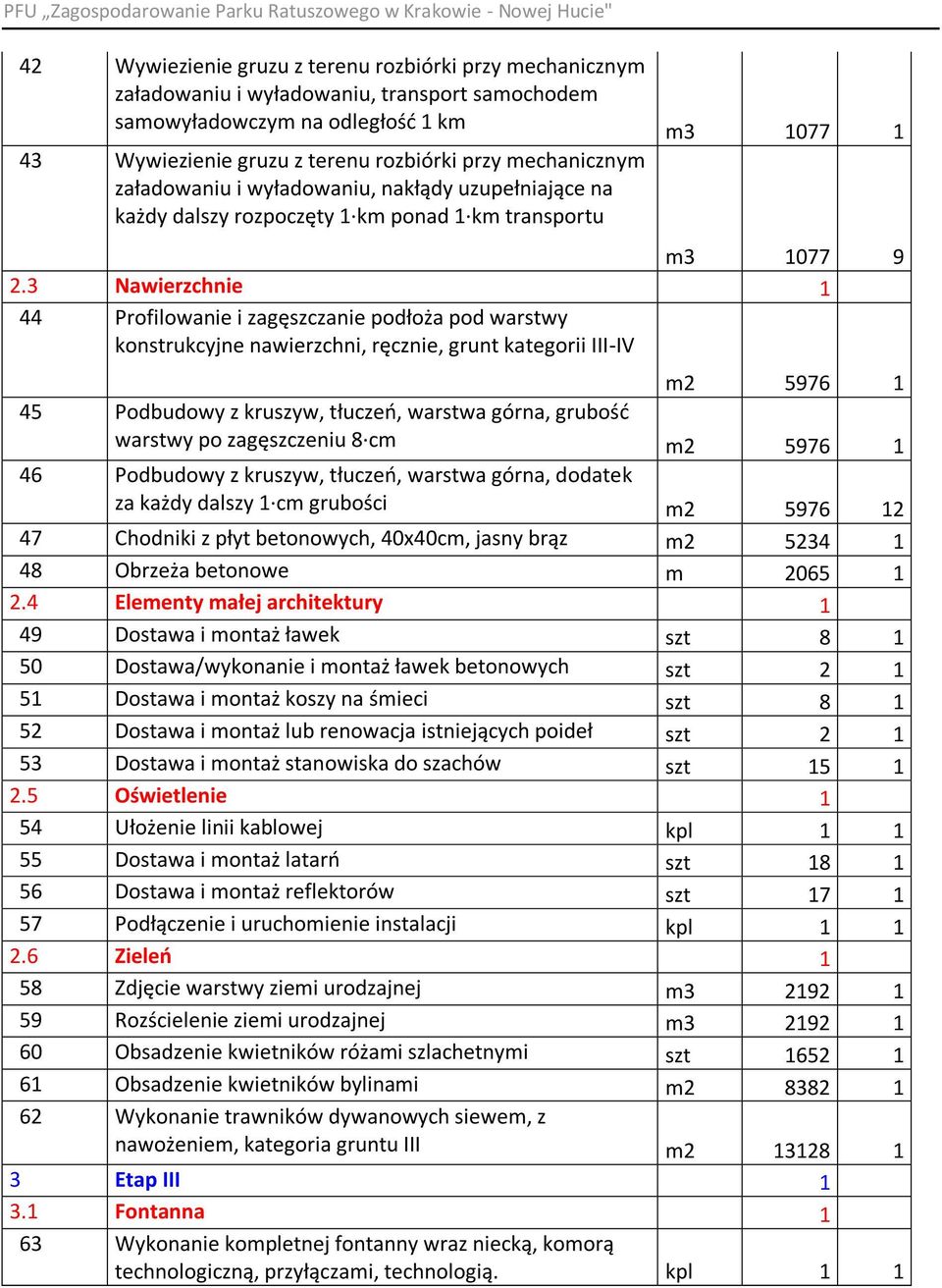

16 42 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu, transport samochodem samowyładowczym na odległośd 1 km 43 Wywiezienie gruzu z terenu rozbiórki przy mechanicznym załadowaniu i wyładowaniu, nakłądy uzupełniające na każdy dalszy rozpoczęty 1 km ponad 1 km transportu m m Nawierzchnie 1 44 Profilowanie i zagęszczanie podłoża pod warstwy konstrukcyjne nawierzchni, ręcznie, grunt kategorii III-IV m Podbudowy z kruszyw, tłuczeo, warstwa górna, grubośd warstwy po zagęszczeniu 8 cm m Podbudowy z kruszyw, tłuczeo, warstwa górna, dodatek za każdy dalszy 1 cm grubości m Chodniki z płyt betonowych, 40x40cm, jasny brąz m Obrzeża betonowe m Elementy małej architektury 1 49 Dostawa i montaż ławek szt Dostawa/wykonanie i montaż ławek betonowych szt Dostawa i montaż koszy na śmieci szt Dostawa i montaż lub renowacja istniejących poideł szt Dostawa i montaż stanowiska do szachów szt Oświetlenie 1 54 Ułożenie linii kablowej kpl Dostawa i montaż lataro szt Dostawa i montaż reflektorów szt Podłączenie i uruchomienie instalacji kpl Zieleo 1 58 Zdjęcie warstwy ziemi urodzajnej m Rozścielenie ziemi urodzajnej m Obsadzenie kwietników różami szlachetnymi szt Obsadzenie kwietników bylinami m Wykonanie trawników dywanowych siewem, z nawożeniem, kategoria gruntu III m Etap III Fontanna 1 63 Wykonanie kompletnej fontanny wraz niecką, komorą technologiczną, przyłączami, technologią. kpl 1 1

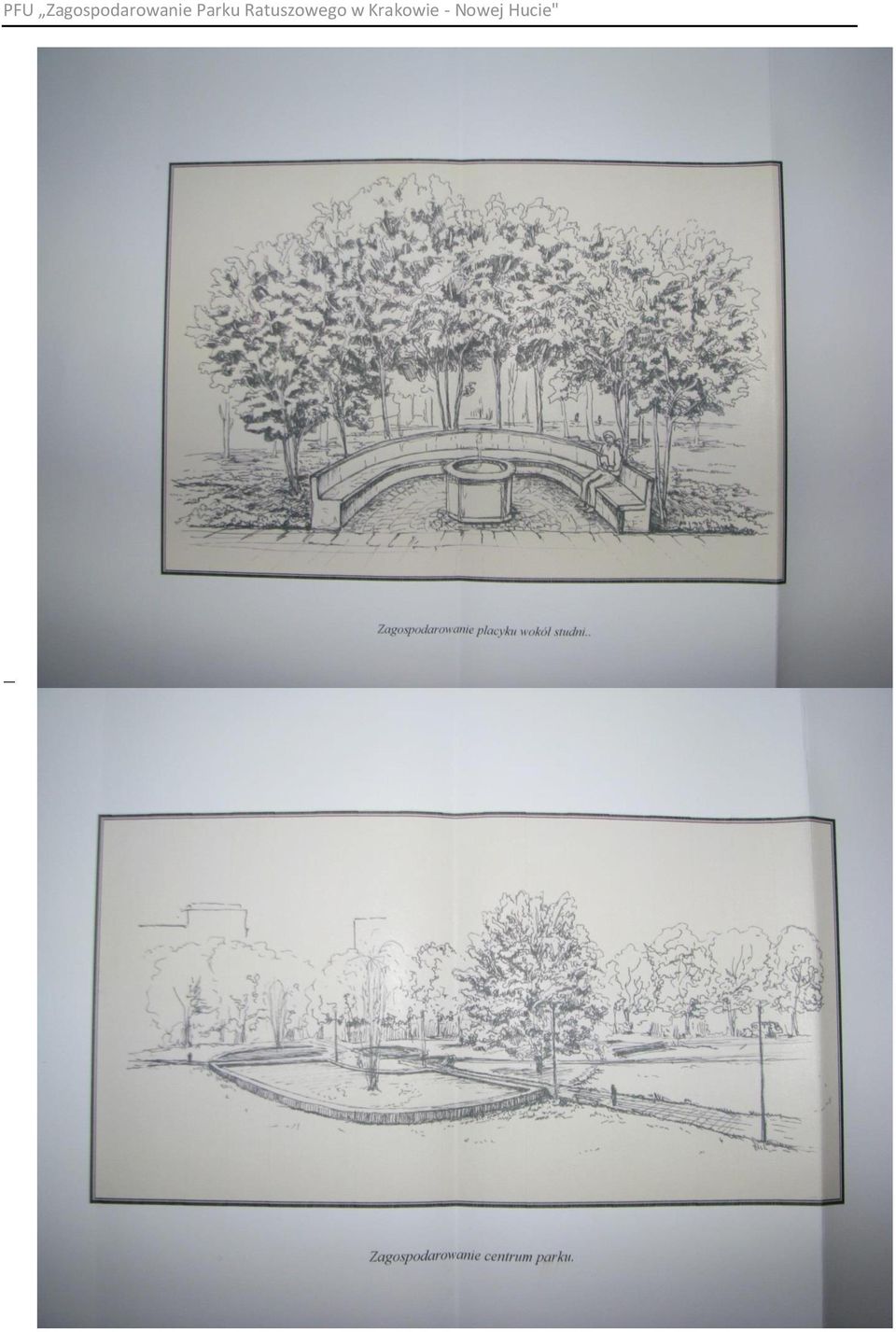

17

18

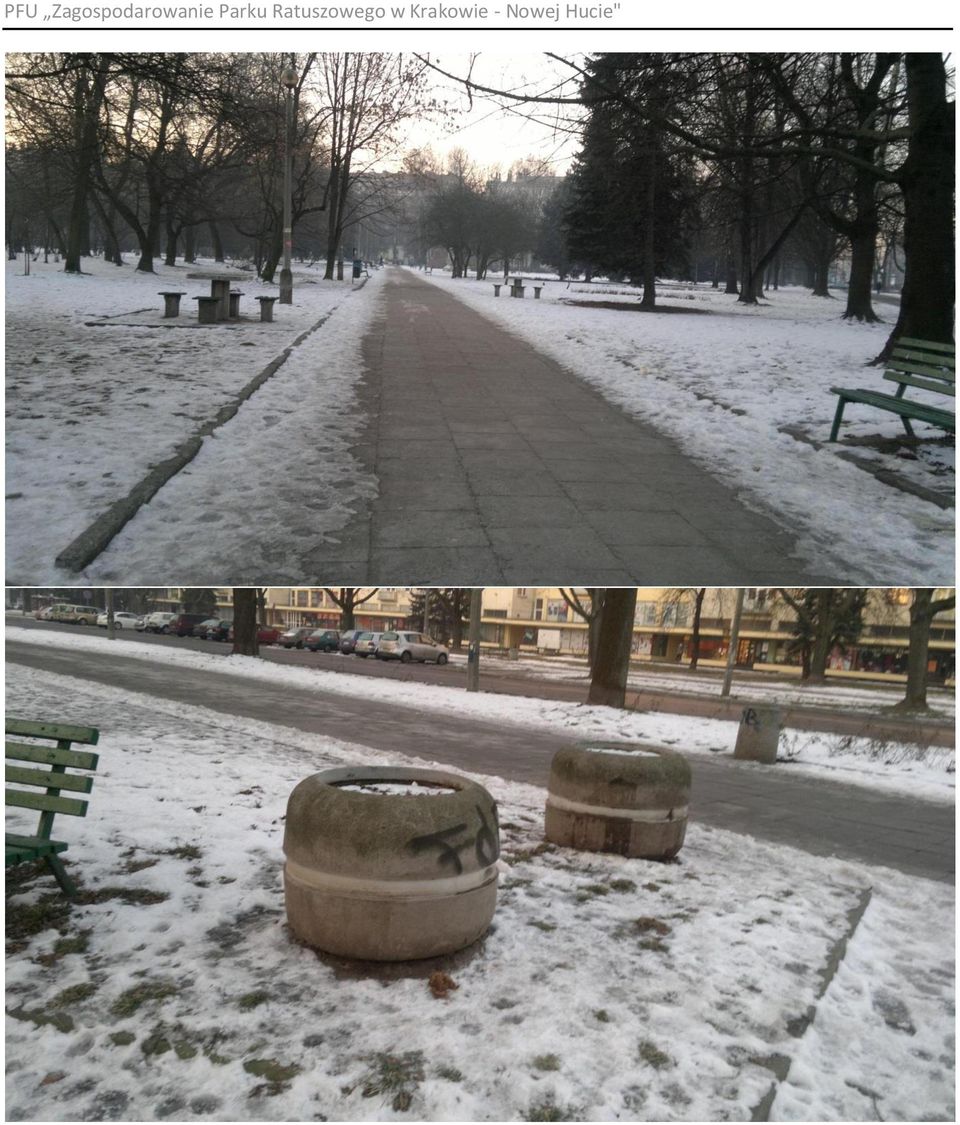

19

20

21
