P R Z E D M I A R R O B Ó T

Transkrypt

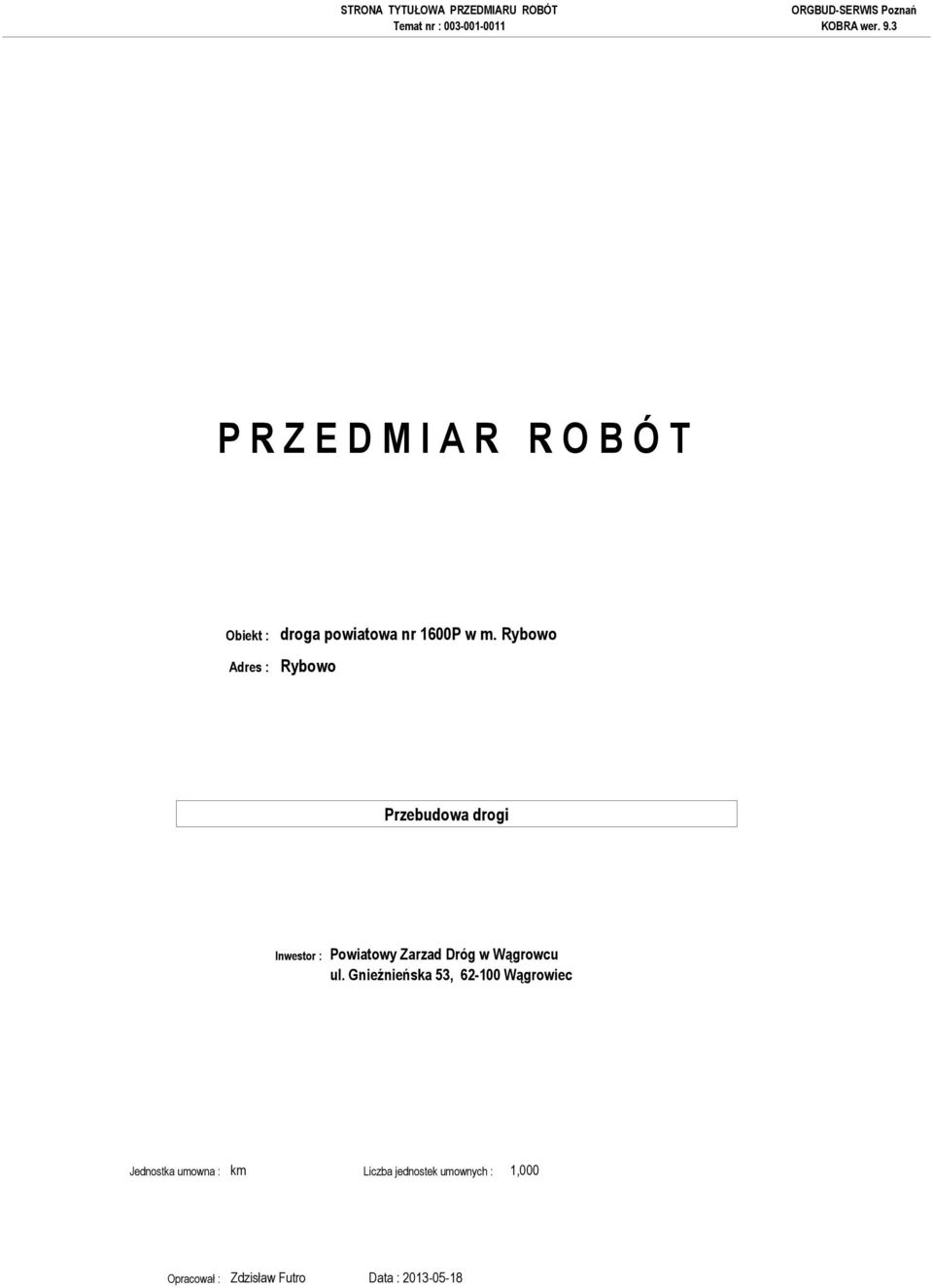

1 STRONA TYTUŁOWA PRZEDMIARU ROBÓT P R Z E D M I A R R O B Ó T Obiekt : Adres : droga powiatowa nr 1600P w m. Rybowo Rybowo Inwestor : Powiatowy Zarzad Dróg w Wągrowcu ul. Gnieźnieńska 53, Wągrowiec Jednostka umowna : km Liczba jednostek umownych : 1,000 Opracował : Zdzisław Futro Data :

2 SPIS DZIAŁÓW PRZEDMIARU Obiekt : droga powiatowa nr 1600P w m. Rybowo Adres : Rybowo SPIS DZIAŁÓW PRZEDMIARU Lp. Kod CPV Opis stanu / elementu Str: 1 1 STAN : Roboty przygotowawcze Numer specyfikacji : D ELEMENT : Roboty pomiarowe ELEMENT : Roboty rozbiórkowe 2 STAN : Roboty ziemne Numer specyfikacji : D ELEMENT : Wykopy Numer specyfikacji : D STAN : Odwodnienie korpusu drogowego Numer specyfikacji : D ELEMENT : Kanalizacja deszczowa 4 STAN : Podbudowa Numer specyfikacji : D ELEMENT : Profilowanie koryta Numer specyfikacji : D ELEMENT : Podbudowa Numer specyfikacji : D ELEMENT : Oczyszczenie i skropienie warstw konstrukcyjnych 5 STAN : Nawierzchnia Numer specyfikacji : D ELEMENT : Naprawa nawierzchni Numer specyfikacji : D ELEMENT : Nawierzchnia z betonu asfaltowego Numer specyfikacji : D a 6 STAN : Elementy ulic Numer specyfikacji : D ELEMENT : Krawężniki betonowe ELEMENT : Betonowe obrzeża chodnikowe Numer specyfikacji : D STAN : Nawierzchnia

3 Obiekt : Adres : droga powiatowa nr 1600P w m. Rybowo Rybowo SPIS DZIAŁÓW PRZEDMIARU Lp. Kod CPV Opis stanu / elementu Str: 2 Numer specyfikacji : D ELEMENT : Nawierzchnia chodnika Numer specyfikacji : D a 8 STAN : Roboty wykończeniowe Numer specyfikacji : D ELEMENT : Przepusty pod zjazdami ELEMENT : Pobocza gruntowe Numer specyfikacji : D ELEMENT : Rowy Numer specyfikacji : D STAN : Urządzenia bezpieczeństwa ruchu Numer specyfikacji : D ELEMENT : Oznakowanie poziome Numer specyfikacji : D ELEMENT : Bariery ochronne stalowe Numer specyfikacji : D STAN : Inne roboty Numer specyfikacji : D ELEMENT : Parking Numer specyfikacji : D ELEMENT : Zjazdy do gospodarstw i na drogi boczne Numer specyfikacji : D STAN : Zieleń drogowa Numer specyfikacji : D ELEMENT : Trawniki Numer specyfikacji : D STAN : Prace geodezyjne ELEMENT : Pomiar powykonawczy Koniec wydruku - - -

4 Obiekt : droga powiatowa nr 1600P w m. Rybowo Adres : Rybowo 1 STAN : Roboty przygotowawcze Numer specyfikacji : D ELEMENT : Roboty pomiarowe Kod CPV : Pozycja 1,000 km Roboty pomiarowe przy liniowych robotach ziemnych - trasa chodnika w terenie równinnym 1.2 ELEMENT : Roboty rozbiórkowe Kod CPV : {km} = 1,000 Razem = 1,000 km 2 Pozycja 66,000 m Rozebranie obrzeży trawnikowych o w3ym. 8x30 na podsypce piaskowej, ( ){m} = 66,000 Razem = 66,000 m 3 Pozycja 99,000 m2 Rozebranie chodników z płyt: betonowych 35x35x5 cm, na podsypce piaskowej (30.00 * * * 3.00){m} = 99,000 Razem = 99,000 m2 4 Pozycja 58,500 m Rozebranie krawężników kamiennych o wymiarach: 20x25 cm, na podsypce cementowo-piaskowej - na wjazdach st. pr.: ( ){m} = 58,500 Razem = 58,500 m 5 Pozycja 9,460 m3 Załadowanie gruzu koparko-ładowarką na samochody samowyładowcze i wywiezienie na odległość do 2 km. - obrzeze trawnikowe: (66.00 * 0.30 * 0.08){m} = 1,584 - płytki chodnikowe: 99.00{m2} * 0.05{m} = 4,950 - krawęzniki: (58.50 * 0.20 * 0.25){m} = 2,925 2 STAN : Roboty ziemne Numer specyfikacji : D ELEMENT : Wykopy Numer specyfikacji : D Kod CPV : Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 9,460 m3 6 Pozycja 233,010 m3 Roboty ziemne wykonywane w gruncie kat.iii koparkami przedsiębiernymi o poj.łyżki 0,60 m3,z transportem urobku na odl.do 1 km,samochodami samowyładowczymi o ładowności: ponad 5 do 10 t Numer specyfikacji : D chodnik: (99.00 * 0.24){m} = 23,760 - parking: (75.00 * 0.36){m} = 27,000 - zjazdy z asfaltobetonu: ( * 0.24){m} = 50,760 - zjazdy z kostki betonowej: ( * 0.28){m} = 103,740 - poszerzenie łuku: (87.00 * 0.20){m} = 17,400 - trawnik: (69.00 * 0.15){m} = 10,350 3 STAN : Odwodnienie korpusu drogowego Numer specyfikacji : D ELEMENT : Kanalizacja deszczowa Kod CPV : Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 233,010 m3 Str: 1

5 STAN : 3. Odwodnienie korpusu drogowego ELEMENT : 3.4. Kanalizacja deszczowa 7 Pozycja 7,500 m3 Wykop ręczny liniowy o ścianach pionowych głębokości do 3,0 m, pod rurociągi w gruntach suchych kat. III-IV, szer. wykopu do1,5 m (5.00 * 1.50 * 1.00){m} = 7,500 Razem = 7,500 m3 8 Pozycja 6,000 m Kanał deszczowy z rur PVC łączonych na wcisk, o średnicy zewnętrznej: 160 mm 9 Pozycja 1,000 szt Studzienka ściekowa uliczna betonowa o średnicy 500 mm: z osadnikiem bez syfonu. 10 Pozycja 7,400 m3 Zasypanie wykopu. 7.50{m3} - (3.14 * (0.08 * 0.08){m} * 5.00{m}) = 7,400 Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 7,400 m3 11 Pozycja 3,000 szt Regulacja pionowa: kratek ściekowych ulicznych 4 STAN : Podbudowa Numer specyfikacji : D ELEMENT : Profilowanie koryta Numer specyfikacji : D Kod CPV : Pozycja 861,000 m2 Mechaniczne profilowanie i zagęszczenie podłoża pod warstwy konstrukcyjne nawierzchni - kategoria gruntu: III Numer specyfikacji : D pod zjazdy z kostki betonowej: ( ){m2} = 370,500 - pod zjazdy z asfaltobetonu: ( ){m2} = 211,500 - pod chodnik: ( ){m2} = 99,000 - pod parking: (30.00 * 2.50){m} = 75,000 - poszerzenie na łuku: (25.00 * * * 1.50){m} = 87,000 - pod kostkę bet. na przystanku autobusowym: ( ) * 2.00{m} = 18, ELEMENT : Podbudowa Numer specyfikacji : D Kod CPV : Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 861,000 m2 13 Pozycja 744,000 m2 Podbudowy z kruszywa łamanego stabilizowanego mechanicznie 0-31,5 mm o grubości warstwy po zagęszczeniu: 20 cm Numer specyfikacji : D pod zjazdy z kostki betonowej: ( ){m2} = 370,500 - pod zjazdy z asfaltobetonu: ( ){m2} = 211,500 - pod parking: (30.00 * 2.50){m} = 75,000 - poszerzenie na łuku: (25.00 * * * 1.50){m} = 87,000 Razem = 744,000 m2 14 Pozycja 117,000 m2 Podbudowy z kruszywa łamanego stabilizowanego mechanicznie 0-31,5 mm o grubości warstwy po zagęszczeniu: 15cm Numer specyfikacji : D pod chodnik: ( ){m2} = 99,000 - pod kostkę bet. na przystanku autobusowym: ( ) * 2.00{m} = 18,000 Razem = 117,000 m2 Str: 2

6 STAN : 4. Podbudowa ELEMENT : 4.7. Oczyszczenie i skropienie warstw konstrukcyjnych 4.7 ELEMENT : Oczyszczenie i skropienie warstw konstrukcyjnych 15 Pozycja 211,500 m2 Czyszczenie mechaniczne nawierzchni drogowej: nieulepszonej - podbudowy tłuczniowej - zjazdy o naw. asfaltowej: ( ){m} = 211,500 Razem = 211,500 m2 16 Pozycja 211,500 m2 Skropienie podbudowy tłuczniowej emulsją asfaltową w ilości 0,8 kg/m2 17 Pozycja 5 699,400 m2 Czyszczenie mechaniczne nawierzchni drogowej: bitumicznej - nawierzchnia frezowana: {m2} = 5 699,400 Razem = 5 699,400 m2 18 Pozycja 5 699,400 m2 Skropienie warstwy wiązącej emulsją asfaltową w ilości 0,4 kg/m2 5 STAN : Nawierzchnia Numer specyfikacji : D ELEMENT : Naprawa nawierzchni Numer specyfikacji : D Pozycja 5 699,400 m2 Frezowanie nawierzchni bitumicznej z wywozem materiału z rozbiórki na odległość do 1 km - grubość frezowania: 5 cm Numer specyfikacji : D jezdnia: (( ) * * 6.00){m} = 5 474,400 - skrzyzowania: ( ){m2} = 225, ELEMENT : Nawierzchnia z betonu asfaltowego Numer specyfikacji : D a Kod CPV : Razem = 5 699,400 m2 20 Pozycja 5 699,400 m2 Nawierzchnia z mieszanek mineralno-asfaltowych, grysowo-żwirowych KR-2, AC11S - warstwa ścieralna po zagęszczeniu o grubości: 5 cm Numer specyfikacji : D a - jezdnia: (( ) * * 6.00){m} = 5 474,400 - skrzyzowania: ( ){m2} = 225,000 6 STAN : Elementy ulic Numer specyfikacji : D ELEMENT : Krawężniki betonowe Kod CPV : Razem = 5 699,400 m2 21 Pozycja 8,250 m3 Ławy pod krawężniki: betonowe z oporem z betonu C 12/15 - pod krawęznik obnizony: {m} * 0.06{m3m} = 6,450 - pod krawęznik wystający: 30.00{m} * 0.06{m3 / m} = 1,800 Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 8,250 m3 22 Pozycja 107,500 m Krawężniki betonowe obnizone (na wjazdach) o wymiarach: 15x22 cm - na podsypce cementowo-piaskowej ( ){m} = 96,500 - na przystanku autobusowym: ( ){m} = 11,000 Str: 3

7 STAN : 6. Elementy ulic ELEMENT : Krawężniki betonowe Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 107,500 m 23 Pozycja 30,000 m Krawężniki betonowe wystające, o wymiarach: 15x30 cm - na podsypce cementowo-piaskowej 6.11 ELEMENT : Betonowe obrzeża chodnikowe Numer specyfikacji : D Kod CPV : {m} = 30,000 Razem = 30,000 m 24 Pozycja 9,560 m3 Ławy pod obrzeza: betonowe z oporem z betonu C 12/15 Numer specyfikacji : D {m} * 0.03{m / m3} = 9,564 Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 9,560 m3 25 Pozycja 318,800 m Obrzeża betonowe 30x8 cm, na podsypce: cementowo-piaskowej, z wypełn.spoin piaskiem Numer specyfikacji : D ( ){m} = 305,800 - na przystanku autobusowym: ( ){m} = 13,000 7 STAN : Nawierzchnia Numer specyfikacji : D ELEMENT : Nawierzchnia chodnika Numer specyfikacji : D a Kod CPV : Razem = 318,800 m 26 Pozycja 117,000 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 6 cm - szarej, na podsypce cementowo-piaskowej Numer specyfikacji : D a (30.00 * * * 3.00){m} = 99,000 chodnik na przystanku autobusowym: ( ) * 2.00{m} = 18,000 8 STAN : Roboty wykończeniowe Numer specyfikacji : D ELEMENT : Przepusty pod zjazdami Razem = 117,000 m2 27 Pozycja 87,000 m3 Roboty ziemne wykonywane w gruncie kat.iii z transportem urobku na odl.do 1 km,samochodami samowyładowczymi. - przepusty pod zjazdami: (58.00 * 1.50 * 1.00){m} = 87,000 Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 87,000 m3 28 Pozycja 6,960 m3 Ława fundamentowa żwirowa o uziarnieniu 0-20 mm, zagęszczenie mechaniczne, grubość warstwy po zagęszczeniu 20 cm. ( z wykonaniem wykopu pod ławę). (58.00 * 0.60 * 0.20){m} = 6,960 Razem = 6,960 m3 29 Pozycja 1,440 m3 Ława fundamentowa betonowa z betonu C 12/15 przy wlocie i wylocie przepustu ( z zagęszczeniem i wykonaniem wykopu). (1.00 * 0.30 * 0.30){m} * 8{szt} * 2 = 1,440 Razem = 1,440 m3 Str: 4

8 STAN : 8. Roboty wykończeniowe ELEMENT : Przepusty pod zjazdami 30 Pozycja 58,000 m Przepusty z rur polietylenowych D 400mm ( ){m} = 58,000 Razem = 58,000 m 31 Pozycja 79,720 m3 Ręczne zasypywanie wnęk za ścianami budowli wodnoinżynieryjnych warstwami ziemi grubości 15 cm z zagęszczeniem, grunt kat.i-ii 87.00{m3} - (3.14 * 0.20 * 0.20){m} * 58.00{m} = 79,715 Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 79,720 m3 32 Pozycja 25,600 m2 Umocnienie skarp wlotu i wylotu kostką brukową betonową o grubości: 8 cm - szarą, na podsypce cementowo-piaskowej 8.14 ELEMENT : Pobocza gruntowe Numer specyfikacji : D (1.00 * * 0.80){m} * 8{szt} * 2 {wlot + wylot) = 25,600 Razem = 25,600 m2 33 Pozycja 52,763 t Wyrównanie poboczy destruktem ( uzyskanym z frezowania nawierzchni bitumicznej) przy średniej grubości 10 cm: ręczne rozścielenie z mechanicznym zagęszczeniem. Numer specyfikacji : D str. P: (( ) * 0.50 * 0.10){m} * 2.1{t / m3} = 25,148 str. L: (( ) * 0.50 * 0.10){m} * 2.1{t / m3} = 27, ELEMENT : Rowy Numer specyfikacji : D Razem = 52,763 t 34 Pozycja 425,000 m Oczyszczenie rowu z namułu z wyprofilowaniem skarp rowu, przy grubości namułu: do 10 cm Numer specyfikacji : D STAN : Urządzenia bezpieczeństwa ruchu Numer specyfikacji : D ELEMENT : Oznakowanie poziome Numer specyfikacji : D Kod CPV : ( ){m} = 425,000 Razem = 425,000 m 35 Pozycja 12,000 m2 Oznakowanie poziome jezdni farbami chlorokauczukowymi - linie na przejściach dla pieszych (P-10) Numer specyfikacji : D (6.00 * 4.00 * 0.50){m} = 12,000 Razem = 12,000 m2 36 Pozycja 1,710 m2 Oznakowanie poziome jezdni farbami chlorokauczukowymi, poprzez ręczne malowanie: strzałek i innych symboli (P-17) Numer specyfikacji : D ELEMENT : Bariery ochronne stalowe Numer specyfikacji : D Kod CPV : Pozycja 40,000 m Bariery skrajne ochronne stalowe z prowadnicą typu B bezprzekładkowe - SP-04/4 Numer specyfikacji : D Str: 5

9 STAN : 9. Urządzenia bezpieczeństwa ruchu ELEMENT : Bariery ochronne stalowe Str: 6 10 STAN : Inne roboty Numer specyfikacji : D ELEMENT : Parking Numer specyfikacji : D Kod CPV : ( ){m} = 40,000 Razem = 40,000 m 38 Pozycja 75,000 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce cementowo-piaskowej Numer specyfikacji : D ELEMENT : Zjazdy do gospodarstw i na drogi boczne Numer specyfikacji : D (30.00 * 2.50){m} = 75,000 Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 75,000 m2 39 Pozycja 211,500 m2 Nawierzchnia z mieszanek mineralno-asfaltowych, grysowo-żwirowych KR-2, AC11S - warstwa ścieralna po zagęszczeniu o grubości: 5 cm Numer specyfikacji : D ( ){m} = 211,500 Razem = 211,500 m2 40 Pozycja 370,500 m2 Nawierzchnie z kostki brukowej betonowej o grubości: 8 cm - szarej, na podsypce cementowo-piaskowej Numer specyfikacji : D pod zjazdy z kostki betonowej: ( ){m2} = 370, STAN : Zieleń drogowa Numer specyfikacji : D ELEMENT : Trawniki Numer specyfikacji : D Kod CPV : Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 370,500 m2 41 Pozycja 0,010 ha Ręczne rozrzucenie mieszanki z torfu i ziemi urodzajnej na terenie płaskim, przy grubości warstwy: 10 cm Numer specyfikacji : D (3.00 * * * 4.00){m} / {m2} = 0,007 Razem (dokładność wyniku obliczeń do 2 miejsc po przecinku) = 0,010 ha 42 Pozycja 69,000 m2 Wykonanie trawników dywanowych siewem bez nawożenia. Numer specyfikacji : D STAN : Prace geodezyjne ELEMENT : Pomiar powykonawczy 43 Pozycja 1,000 km Pomiar powykonawczy zrealizowanego odcinka przebudowanej drogi Koniec wydruku - - -
