1 Aplikacja ZASOBY_WWW SYSTEM OBSŁUGI STACJI OCENY NASION Podręcznik Użytkownika wersja 1.0 grudzień 2010

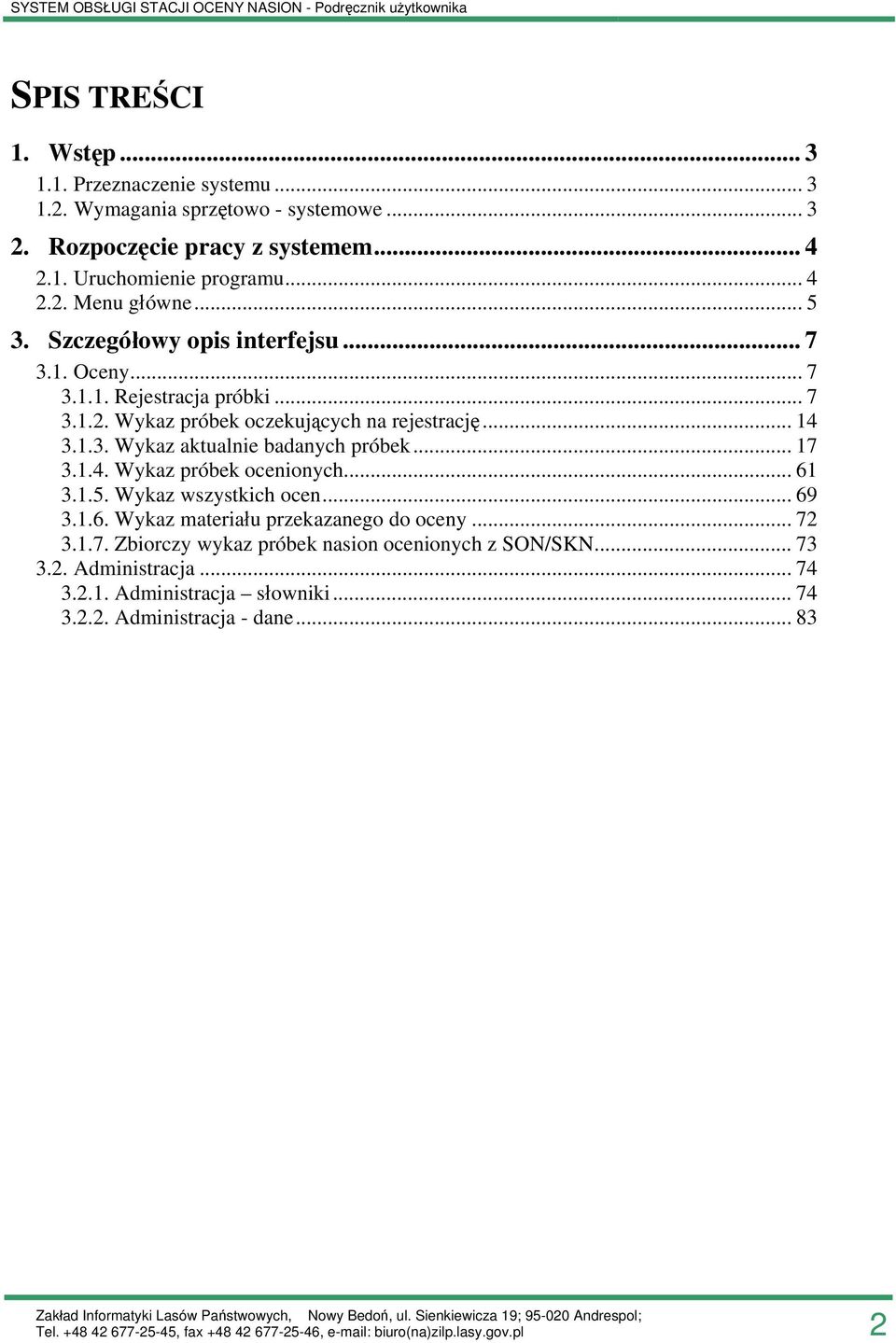

2 SPIS TREŚCI 1. Wstęp Przeznaczenie systemu Wymagania sprzętowo - systemowe Rozpoczęcie pracy z systemem Uruchomienie programu Menu główne Szczegółowy opis interfejsu Oceny Rejestracja próbki Wykaz próbek oczekujących na rejestrację Wykaz aktualnie badanych próbek Wykaz próbek ocenionych Wykaz wszystkich ocen Wykaz materiału przekazanego do oceny Zbiorczy wykaz próbek nasion ocenionych z SON/SKN Administracja Administracja słowniki Administracja - dane

3 1. WSTĘP 1.1. Przeznaczenie systemu System obsługi Stacji Oceny Nasion służy do rejestracji próbek nasion, wprowadzania wyników ocen i ich przetwarzania, a także do wydruku świadectw oceny nasion oraz do tworzenia innych zestawień i raportów z ocen. Informacje zgromadzone w bazie danych mogą służyć do wystawiania świadectw oceny nasion, a także do corocznych sprawozdań z wykonywanych ocen przez Stacje Oceny Nasion. System został opracowany na podstawie wytycznych zawartych w opracowaniu: Zasady i metodyka oceny nasion w Lasach Państwowych CILP, Warszawa 2000 (z późn. zm.), dotychczas używanego w Stacjach Oceny Nasion oprogramowania desktop, aplikacji internetowej SON_WWW Wymagania sprzętowo - systemowe Komputer PC z dostępem do Internetu. Zainstalowanie na swoim komputerze programu Acrobat Reader - najlepiej w wersji 9 PL (w przypadku zapisywania raportów do formatu PDF). Ponadto do poprawnego działania aplikacji wymagana jest przeglądarka obsługująca SVG. W przypadku używania przeglądarki nie wspierającej SVG (np. Internet Explorer) należy zainstalować do niej dodatek Adobe SVG Viewer dostępny pod adresem Polecamy używanie przeglądarki Firefox dostępnej na stronie Zaleca się wyłączyć w przeglądarce opcję zapamiętywania danych w formularzach. Klient poczty elektronicznej (konieczne w przypadku wysyłania dokumentów w postaci elektronicznej). 3

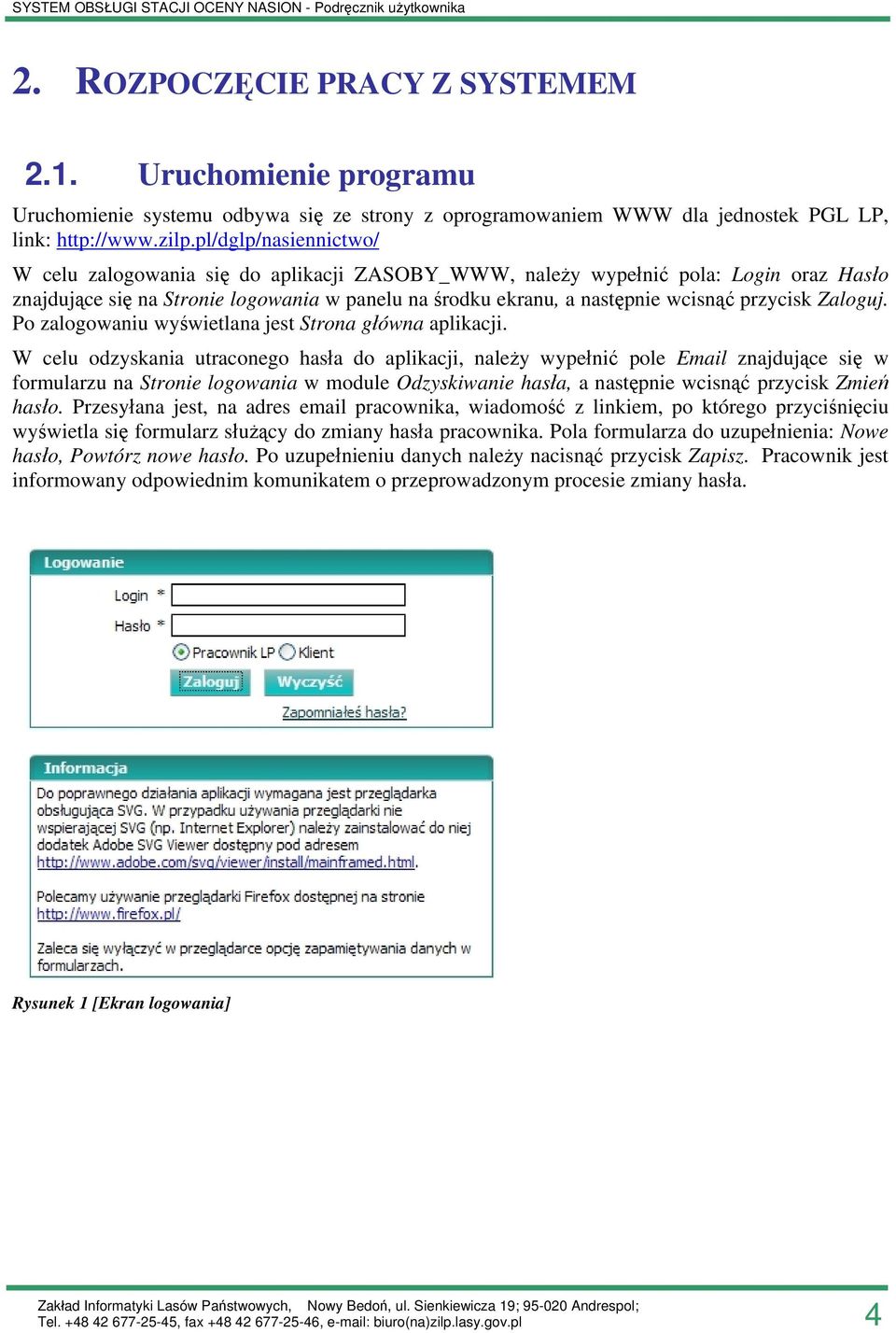

4 2. ROZPOCZĘCIE PRACY Z SYSTEMEM 2.1. Uruchomienie programu Uruchomienie systemu odbywa się ze strony z oprogramowaniem WWW dla jednostek PGL LP, link: W celu zalogowania się do aplikacji ZASOBY_WWW, należy wypełnić pola: Login oraz Hasło znajdujące się na Stronie logowania w panelu na środku ekranu, a następnie wcisnąć przycisk Zaloguj. Po zalogowaniu wyświetlana jest Strona główna aplikacji. W celu odzyskania utraconego hasła do aplikacji, należy wypełnić pole znajdujące się w formularzu na Stronie logowania w module Odzyskiwanie hasła, a następnie wcisnąć przycisk Zmień hasło. Przesyłana jest, na adres pracownika, wiadomość z linkiem, po którego przyciśnięciu wyświetla się formularz służący do zmiany hasła pracownika. Pola formularza do uzupełnienia: Nowe hasło, Powtórz nowe hasło. Po uzupełnieniu danych należy nacisnąć przycisk Zapisz. Pracownik jest informowany odpowiednim komunikatem o przeprowadzonym procesie zmiany hasła. Rysunek 1 [Ekran logowania] 4

5 2.2. Menu główne Na Stronie głównej w prawym górnym rogu ekranu znajdują się informacje dot. zalogowanego użytkownika (imię, nazwisko) oraz przycisk Wyloguj, który umożliwia wyjście z aplikacji. W panelu po lewej stronie wyświetlane są ogłoszenia kierowane do pracowników LP, a po prawej aktualności dostępne również dla nadleśnictw oraz klientów spoza PGL LP. U góry znajduje się pasek menu, którego wygląd uzależniony jest od uprawnień użytkownika tylko administrator oraz osoby upoważnione mają aktywne wszystkie pozycje. Rysunek 2 [Strona główna] Podstawowa pozycja menu dostępna dla pracownika SON/SKN to Ocena. Rysunek 3 [Menu główne] 5

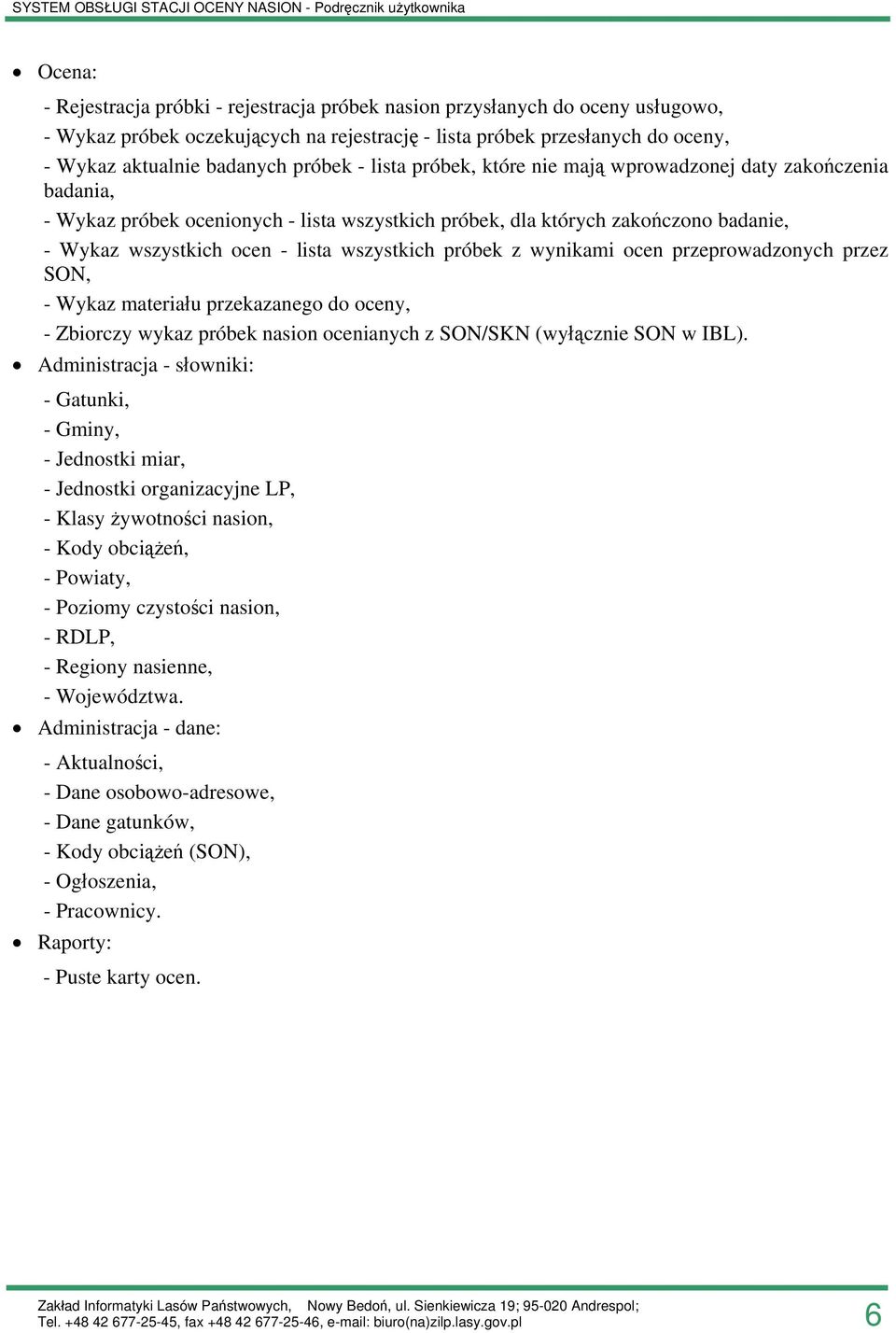

6 Ocena: - Rejestracja próbki - rejestracja próbek nasion przysłanych do oceny usługowo, - Wykaz próbek oczekujących na rejestrację - lista próbek przesłanych do oceny, - Wykaz aktualnie badanych próbek - lista próbek, które nie mają wprowadzonej daty zakończenia badania, - Wykaz próbek ocenionych - lista wszystkich próbek, dla których zakończono badanie, - Wykaz wszystkich ocen - lista wszystkich próbek z wynikami ocen przeprowadzonych przez SON, - Wykaz materiału przekazanego do oceny, - Zbiorczy wykaz próbek nasion ocenianych z SON/SKN (wyłącznie SON w IBL). Administracja - słowniki: - Gatunki, - Gminy, - Jednostki miar, - Jednostki organizacyjne LP, - Klasy żywotności nasion, - Kody obciążeń, - Powiaty, - Poziomy czystości nasion, - RDLP, - Regiony nasienne, - Województwa. Administracja - dane: - Aktualności, - Dane osobowo-adresowe, - Dane gatunków, - Kody obciążeń (SON), - Ogłoszenia, - Pracownicy. Raporty: - Puste karty ocen. 6

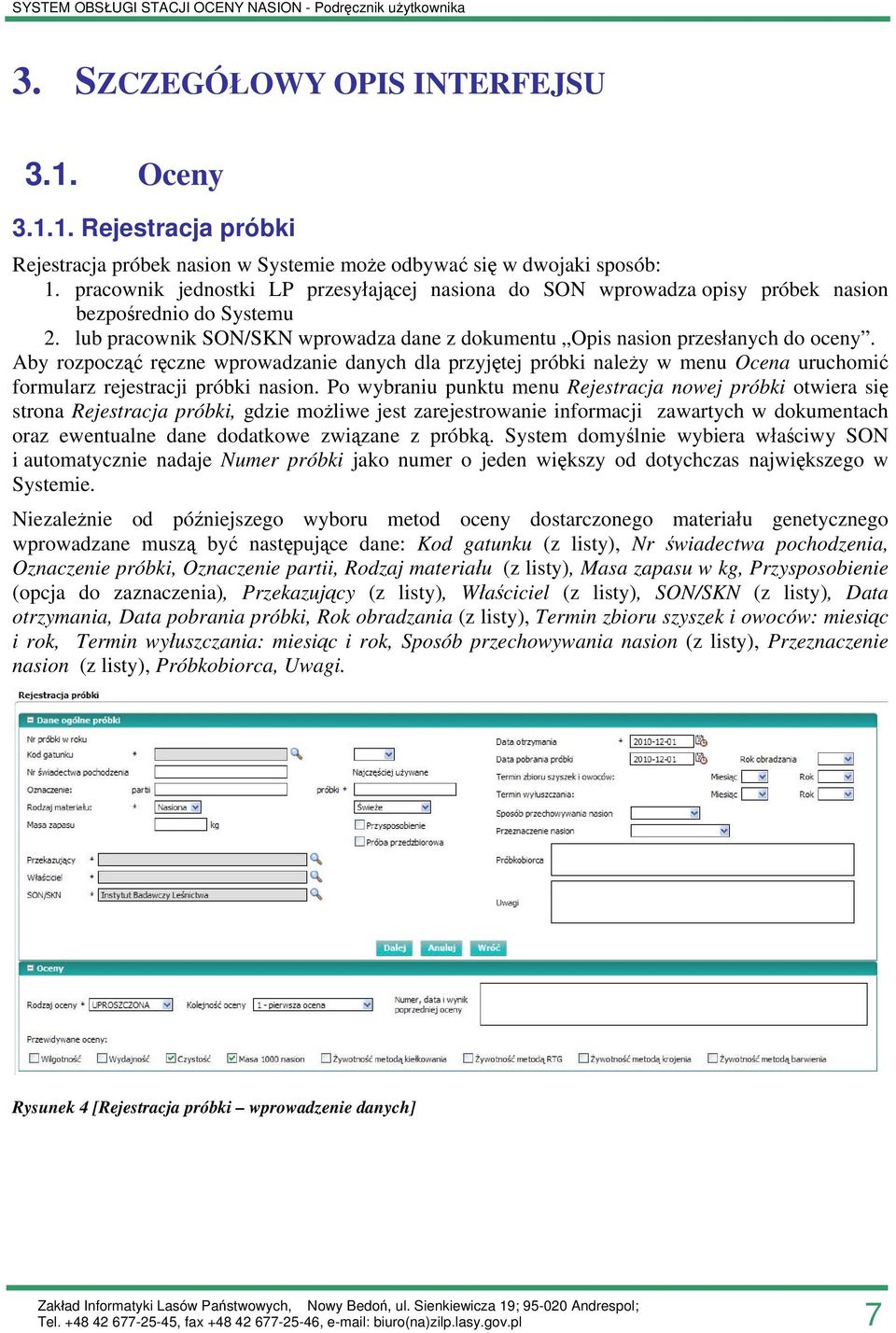

7 3. SZCZEGÓŁOWY OPIS INTERFEJSU 3.1. Oceny Rejestracja próbki Rejestracja próbek nasion w Systemie może odbywać się w dwojaki sposób: 1. pracownik jednostki LP przesyłającej nasiona do SON wprowadza opisy próbek nasion bezpośrednio do Systemu 2. lub pracownik SON/SKN wprowadza dane z dokumentu Opis nasion przesłanych do oceny. Aby rozpocząć ręczne wprowadzanie danych dla przyjętej próbki należy w menu Ocena uruchomić formularz rejestracji próbki nasion. Po wybraniu punktu menu Rejestracja nowej próbki otwiera się strona Rejestracja próbki, gdzie możliwe jest zarejestrowanie informacji zawartych w dokumentach oraz ewentualne dane dodatkowe związane z próbką. System domyślnie wybiera właściwy SON i automatycznie nadaje Numer próbki jako numer o jeden większy od dotychczas największego w Systemie. Niezależnie od późniejszego wyboru metod oceny dostarczonego materiału genetycznego wprowadzane muszą być następujące dane: Kod gatunku (z listy), Nr świadectwa pochodzenia, Oznaczenie próbki, Oznaczenie partii, Rodzaj materiału (z listy), Masa zapasu w kg, Przysposobienie (opcja do zaznaczenia), Przekazujący (z listy), Właściciel (z listy), SON/SKN (z listy), Data otrzymania, Data pobrania próbki, Rok obradzania (z listy), Termin zbioru szyszek i owoców: miesiąc i rok, Termin wyłuszczania: miesiąc i rok, Sposób przechowywania nasion (z listy), Przeznaczenie nasion (z listy), Próbkobiorca, Uwagi. Rysunek 4 [Rejestracja próbki wprowadzenie danych] 7

8 Rysunek 5 [Rejestracja próbki zatwierdzenie danych] 8

9 Panel - dane ogólne próbki NAZWA POLA Numer próbki w roku Kod gatunku Nr świadectwa pochodzenia Oznaczenie próbki Oznaczenie partii Rodzaj materiału Masa zapasu OPIS Numer kolejny próbki rok bieżący nadawany jest automatycznie przez System, w momencie zarejestrowania próbki przez SON. Kod gatunku wprowadzany zgodnie ze słownikiem kodów gatunków drzew i krzewów w SILP. Numer świadectwa pochodzenia materiału roślinnego (trzyczłonowy symbol składający się z: nazwy lub symbolu jednostki wystawiającej świadectwo, roku jego wystawienia oraz kolejnego numeru). Numer kolejny próbki dla danej partii nasion. Symbol partii nasion, stosowany w przechowalniach i magazynach. Dwa pola wyboru: lewe (nasiona, owoce, szyszki) i prawe (świeże, przechowywane). Wielkość zapasu materiału, z którego została pobrana próbka do oceny, podawana w kilogramach z dokładnością do 1g. Przysposobienie Pole logiczne: zaznaczenie nasiona stratyfikowane, brak zaznaczenia nasiona nie stratyfikowane Przekazujący Właściciel SON/SKN Data otrzymania Data pobrania próbki Rok obradzania Termin zbioru szyszek i owoców Termin wyłuszczania Sposób przechowywania nasion Przeznaczenie nasion Próbkobiorca Uwagi Nazwa jednostki przekazującej próbkę Nazwa jednostki, która jest właścicielem próbki nasion Nazwa Stacji Oceny Nasion lub Stacji Kontroli Nasion, która dokona oceny próbki Data otrzymania materiału do oceny (rok miesiąc - dzień). Data pobrania próbki do oceny (rok miesiąc - dzień). Rok obradzania nasion rok, w którym wykształciły się dojrzałe nasiona. Termin zbioru materiału: podaje się miesiąc i rok - wywołanie kalendarza za pomocą strzałki. W celu ułatwienia wprowadzania miesiące wyświetlają się w odwrotnej kolejności. Termin wyłuszczania nasion: podaje się miesiąc i rok - wywołanie kalendarza za pomocą strzałki. W celu ułatwienia wprowadzania miesiące wyświetlają się w odwrotnej kolejności. Pole wyboru: pomieszczenia, pojemniki, luzem, w chłodni. Pole wyboru: na własny użytek, dla innych nadleśnictw, na sprzedaż. Nazwisko i stanowisko służbowe próbkobiorcy. Tekstowe informacje opisowe dotyczące próbki. 9

10 Panel: Pochodzenie Na panelu Pochodzenie materiału genetycznego, dostarczonego do oceny, znajdują się dane opisujące miejsce pochodzenia partii, z której pobrano próbkę. Należy wprowadzić: Nr RLMP (z listy w przypadku wybrania automatycznie wypełniają się wszystkie pozostałe dane dotyczące pochodzenia) lub Pochodzenie, a jako: - Rodzime (W przypadku, gdy pochodzenie jest rodzime, konieczne jest podanie nadleśnictwa oraz wskazanie rodzaju bazy nasiennej. Po wprowadzeniu nadleśnictwa w polu z adresem leśnym automatycznie pojawia się kod RDLP i nadleśnictwa. Jeżeli na świadectwie jest bardziej szczegółowy adres leśny należy go dopisać.); - Nieznane (Jeżeli pochodzenie jest nieznane, żadne dane nie są wprowadzane.); - Sprowadzone z (Jeżeli pochodzenie materiału zostaje określone jako sprowadzone z, należy wpisać słowny opis pochodzenia w polu Opis kodu pochodzenia). Ponadto wprowadzamy: Nadleśnictwo pochodzenie (z listy), Rodzaj bazy nasiennej (z listy), Region pochodzenia (z listy), Długość geogr. (w układzie 1992), Szerokość geogr. (w układzie 1992), Wysokość n.p.m. (w metrach), Województwo, Powiat, Gmina (z listy), Adres leśny, Nr bazy nasiennej, Wyłuszczarnia (z listy). Opcjonalnie: Lokalizacja matecznika, Nr ewidencyjny matecznika. Rysunek 6 [Pochodzenie wprowadzenie danych] Rysunek 7 [Pochodzenie wprowadzanie danych na podstawie nr RLMP] 10

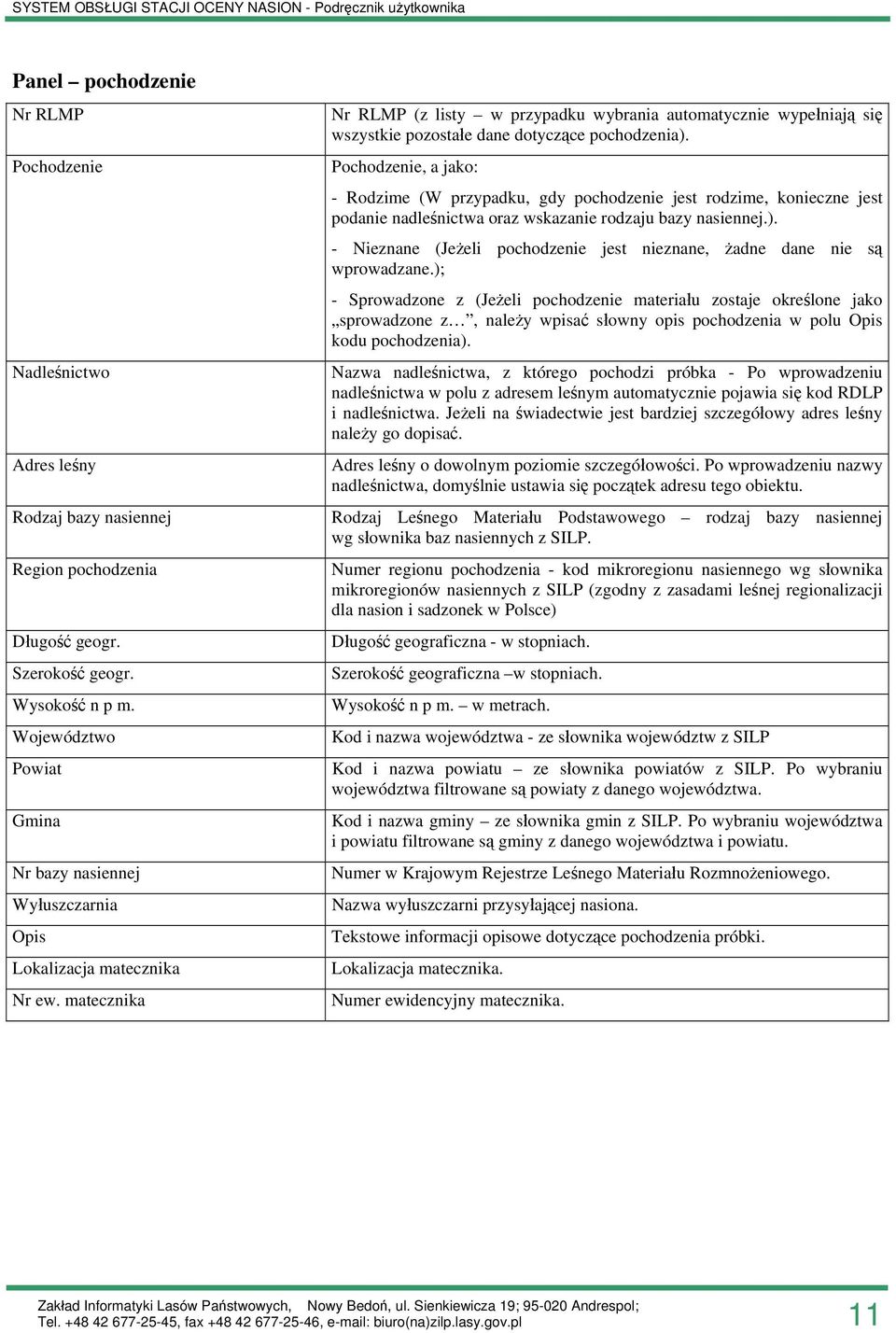

11 Panel pochodzenie Nr RLMP Pochodzenie Nadleśnictwo Adres leśny Rodzaj bazy nasiennej Region pochodzenia Długość geogr. Szerokość geogr. Wysokość n p m. Województwo Powiat Gmina Nr bazy nasiennej Wyłuszczarnia Opis Lokalizacja matecznika Nr ew. matecznika Nr RLMP (z listy w przypadku wybrania automatycznie wypełniają się wszystkie pozostałe dane dotyczące pochodzenia). Pochodzenie, a jako: - Rodzime (W przypadku, gdy pochodzenie jest rodzime, konieczne jest podanie nadleśnictwa oraz wskazanie rodzaju bazy nasiennej.). - Nieznane (Jeżeli pochodzenie jest nieznane, żadne dane nie są wprowadzane.); - Sprowadzone z (Jeżeli pochodzenie materiału zostaje określone jako sprowadzone z, należy wpisać słowny opis pochodzenia w polu Opis kodu pochodzenia). Nazwa nadleśnictwa, z którego pochodzi próbka - Po wprowadzeniu nadleśnictwa w polu z adresem leśnym automatycznie pojawia się kod RDLP i nadleśnictwa. Jeżeli na świadectwie jest bardziej szczegółowy adres leśny należy go dopisać. Adres leśny o dowolnym poziomie szczegółowości. Po wprowadzeniu nazwy nadleśnictwa, domyślnie ustawia się początek adresu tego obiektu. Rodzaj Leśnego Materiału Podstawowego rodzaj bazy nasiennej wg słownika baz nasiennych z SILP. Numer regionu pochodzenia - kod mikroregionu nasiennego wg słownika mikroregionów nasiennych z SILP (zgodny z zasadami leśnej regionalizacji dla nasion i sadzonek w Polsce) Długość geograficzna - w stopniach. Szerokość geograficzna w stopniach. Wysokość n p m. w metrach. Kod i nazwa województwa - ze słownika województw z SILP Kod i nazwa powiatu ze słownika powiatów z SILP. Po wybraniu województwa filtrowane są powiaty z danego województwa. Kod i nazwa gminy ze słownika gmin z SILP. Po wybraniu województwa i powiatu filtrowane są gminy z danego województwa i powiatu. Numer w Krajowym Rejestrze Leśnego Materiału Rozmnożeniowego. Nazwa wyłuszczarni przysyłającej nasiona. Tekstowe informacji opisowe dotyczące pochodzenia próbki. Lokalizacja matecznika. Numer ewidencyjny matecznika. 11

12 Panel: Przewidywana ocena W panelu zaznacza się oceny, które przewiduje się wykonać dla rejestrowanej próbki nasion. Dane do wprowadzenia: Rodzaj oceny (z listy), Kolejność oceny (z listy) oraz Numer, data i wynik poprzedniej oceny. Ponadto opcje do zaznaczenia dotyczące przewidywanych metod oceny: Wilgotność, Wydajność, Czystość, Masa 1000 nasion, Żywotność metodą kiełkowania, Żywotność metodą RTG, Żywotność metodą krojenia, Żywotność metodą barwienia. Rysunek 8 [Przewidywana ocena] Panel - oceny Oceny wybór przewidywanych ocen dla próbki, w zależności od materiału, gatunku oraz wymagań stawianych przez nadawcę Rodzaj oceny Pole wyboru: kwalifikacyjna, uproszczona. Domyślnie ustawiona : uproszczona. Kolejność oceny Numer, data i wynik poprzedniej oceny Wilgotność Wydajność Czystość Masa 1000 nasion Żywotność met. kiełkowania Żywotność met. RTG Żywotność met. krojenia Żywotność met. barwienia Pole wyboru: 1 -pierwsza ocena (ocena wykonywana zaraz po pozyskaniu), 2 - nasiona przechowywane (ocena nasion przechowywanych) Dane do wypełniania Ocena wilgotności nasion. Ocena wydajności nasion. Ocena czystości nasion. Określenia masy tysiąca nasion. Określenie żywotności metodą kiełkowania. Określenie żywotności metodą RTG. Określenie żywotności metodą krojenia. Określenie żywotności metodą barwienia. Wybór przewidywanych ocen, które mają być wykonane na próbce, przełoży się na wykonanie odpowiednich analiz zgodnie z wydrukami karty rejestracyjnej próbki dla SON. Ocena wydajności lub/i wilgotności OW/OWL Żywotność metodą kiełkowania OK. Żywotność metodą krojenia/barwienia OBK/OB. Żywotność metodą RTG OX. Wykonanie badania żywotności nasion oznacza również określenia czystości i pomiar masy 1000 nasion. Po wprowadzeniu wszystkich danych należy je zatwierdzić przyciskiem Zapisz. Dane są zapisywane w bazie danych i będą dostępne do dalszej pracy. 12

13 Rysunek 9 [Rejestracja próbki - całość] 13

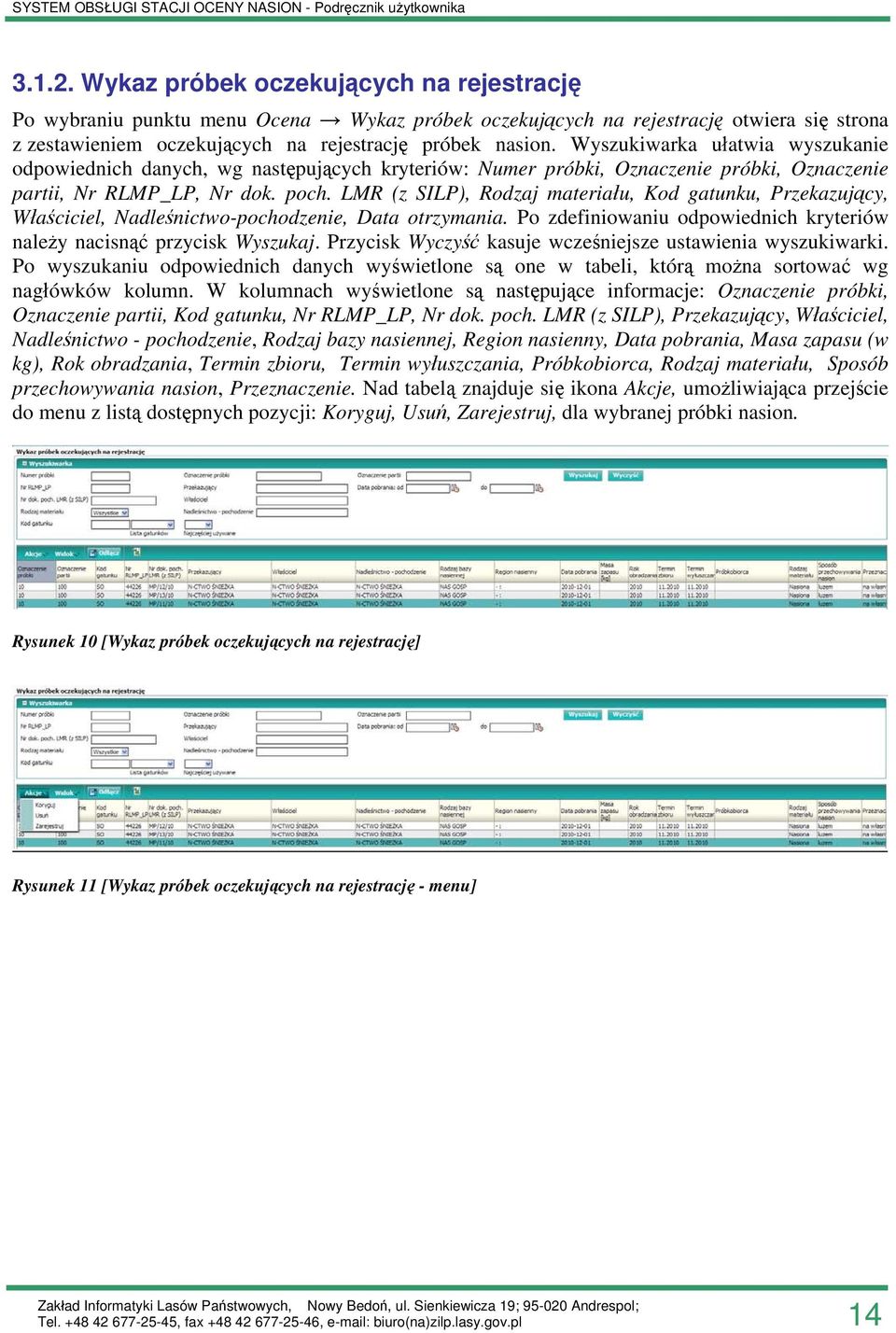

14 Wykaz próbek oczekujących na rejestrację Po wybraniu punktu menu Ocena Wykaz próbek oczekujących na rejestrację otwiera się strona z zestawieniem oczekujących na rejestrację próbek nasion. Wyszukiwarka ułatwia wyszukanie odpowiednich danych, wg następujących kryteriów: Numer próbki, Oznaczenie próbki, Oznaczenie partii, Nr RLMP_LP, Nr dok. poch. LMR (z SILP), Rodzaj materiału, Kod gatunku, Przekazujący, Właściciel, Nadleśnictwo-pochodzenie, Data otrzymania. Po zdefiniowaniu odpowiednich kryteriów należy nacisnąć przycisk Wyszukaj. Przycisk Wyczyść kasuje wcześniejsze ustawienia wyszukiwarki. Po wyszukaniu odpowiednich danych wyświetlone są one w tabeli, którą można sortować wg nagłówków kolumn. W kolumnach wyświetlone są następujące informacje: Oznaczenie próbki, Oznaczenie partii, Kod gatunku, Nr RLMP_LP, Nr dok. poch. LMR (z SILP), Przekazujący, Właściciel, Nadleśnictwo - pochodzenie, Rodzaj bazy nasiennej, Region nasienny, Data pobrania, Masa zapasu (w kg), Rok obradzania, Termin zbioru, Termin wyłuszczania, Próbkobiorca, Rodzaj materiału, Sposób przechowywania nasion, Przeznaczenie. Nad tabelą znajduje się ikona Akcje, umożliwiająca przejście do menu z listą dostępnych pozycji: Koryguj, Usuń, Zarejestruj, dla wybranej próbki nasion. Rysunek 10 [Wykaz próbek oczekujących na rejestrację] Rysunek 11 [Wykaz próbek oczekujących na rejestrację - menu] 14

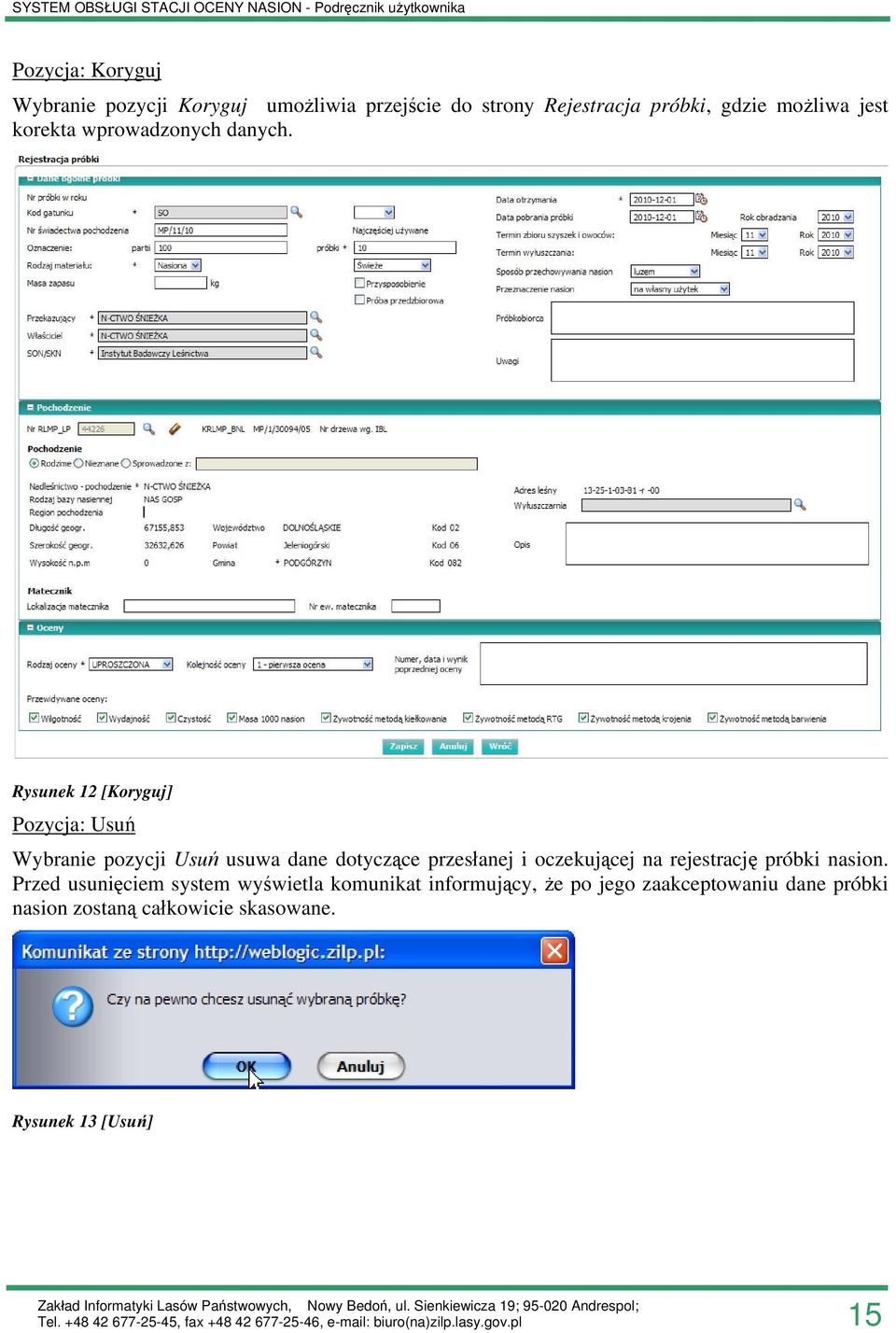

15 Pozycja: Koryguj Wybranie pozycji Koryguj umożliwia przejście do strony Rejestracja próbki, gdzie możliwa jest korekta wprowadzonych danych. Rysunek 12 [Koryguj] Pozycja: Usuń Wybranie pozycji Usuń usuwa dane dotyczące przesłanej i oczekującej na rejestrację próbki nasion. Przed usunięciem system wyświetla komunikat informujący, że po jego zaakceptowaniu dane próbki nasion zostaną całkowicie skasowane. Rysunek 13 [Usuń] 15

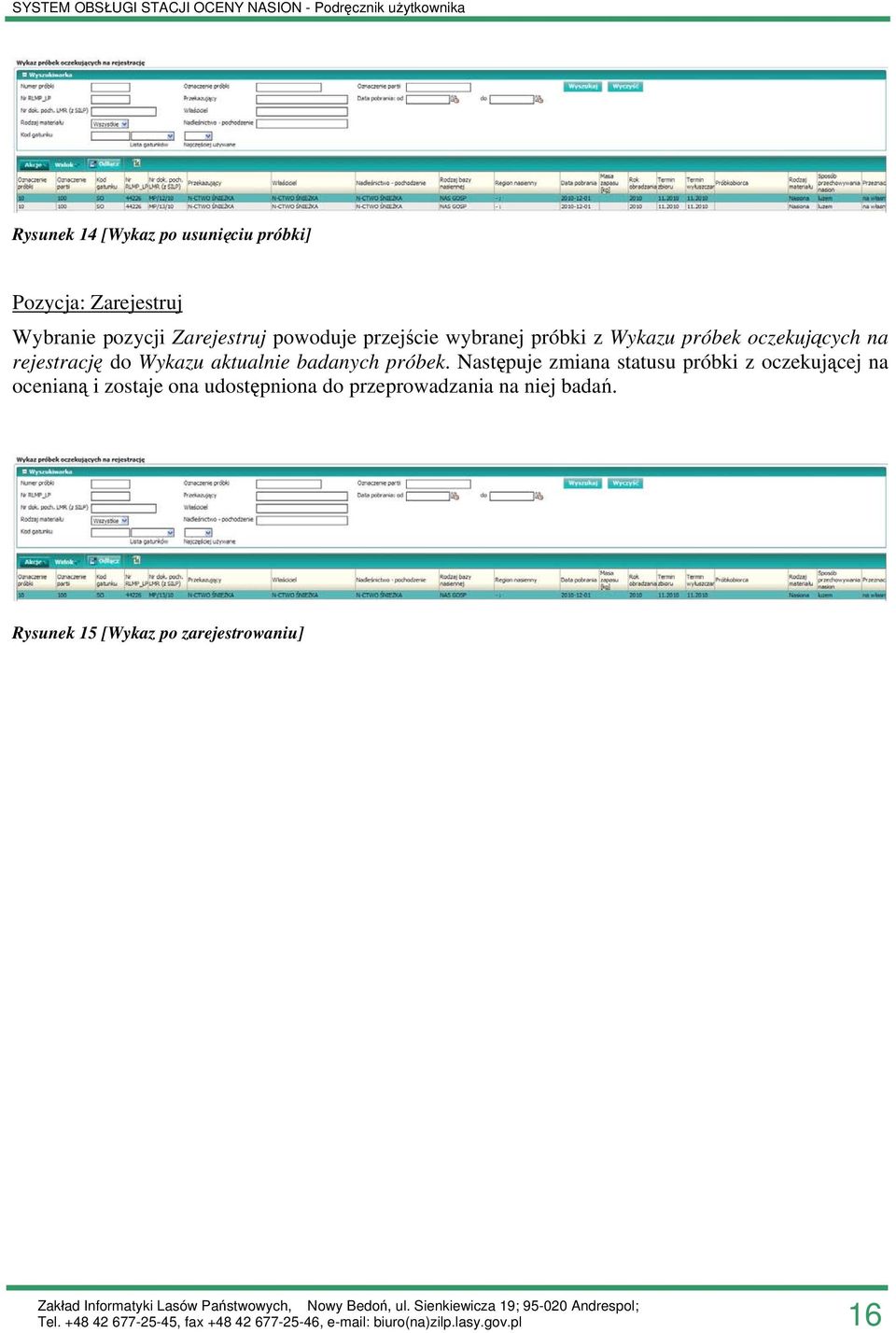

16 Rysunek 14 [Wykaz po usunięciu próbki] Pozycja: Zarejestruj Wybranie pozycji Zarejestruj powoduje przejście wybranej próbki z Wykazu próbek oczekujących na rejestrację do Wykazu aktualnie badanych próbek. Następuje zmiana statusu próbki z oczekującej na ocenianą i zostaje ona udostępniona do przeprowadzania na niej badań. Rysunek 15 [Wykaz po zarejestrowaniu] 16

17 Wykaz aktualnie badanych próbek Po wybraniu punktu menu Ocena Wykaz aktualnie badanych próbek otwiera się strona z zestawieniem aktualnie badanych próbek nasion. Wyszukiwarka ułatwia wyszukanie odpowiednich danych, wg następujących kryteriów: Numer próbki, Oznaczenie próbki, Oznaczenie partii, Nr RLMP_LP, Nr dok. poch. LMR (z SILP), Rodzaj materiału, Kod gatunku, Przekazujący, Właściciel, Nadleśnictwo-pochodzenie, Data otrzymania. Po zdefiniowaniu odpowiednich kryteriów należy nacisnąć przycisk Wyszukaj. Przycisk Wyczyść kasuje wcześniejsze ustawienia wyszukiwarki. Po wyszukaniu odpowiednich danych wyświetlone są one w tabeli, którą można sortować wg nagłówków kolumn. W kolumnach wyświetlone są następujące informacje: Numer próbki, Data otrzymania, Oznaczenie próbki, Oznaczenie partii, Kod gatunku, Nr RLMP_LP, Nr świadectwa pochodzenia, Przekazujący, Właściciel, Nadleśnictwo-pochodzenie, Rodzaj bazy nasiennej, Region nasienny, Kod oceny, Próba przedzbiorowa, Rodzaj materiału, Oceniona, Znak sprawy, Do wydruku. Nad tabelą znajduje się ikona Akcje, umożliwiająca przejście do menu z listą dostępnych pozycji: Koryguj, Usuń, Ocena, Karta oceny wydajności i wilgotności nasion, Karta oceny nasion metodą kiełkowania, Karta oceny nasion metodą krojenia i barwienia, Karta oceny nasion metodą prześwietlenia promieniami X, Karta rejestracyjna, Karta robocza oceny nasion, Zakończ badanie próbki. Rysunek 16 [Wykaz aktualnie badanych próbek] Rysunek 17 [Wykaz aktualnie badanych próbek - menu] 17

18 Pozycja: Koryguj Wybranie pozycji Koryguj umożliwia przejście do strony Rejestracja próbki, gdzie możliwa jest korekta wprowadzonych danych dotyczących próbki nasion, dla której wykonywana jest ocena. Rysunek 18 [Koryguj] Pozycja: Usuń Wybranie pozycji Usuń usuwa dane dotyczące próbki nasion, dla której wykonywana jest ocena. Przed usunięciem system wyświetla komunikat informujący, że po jego zaakceptowaniu dane próbki nasion oraz ocena na niej wykonana zostaną całkowicie skasowane. Rysunek 19 [Usuń] 18

19 Pozycja: Ocena Wybranie pozycji Ocena umożliwia przejście do strony Ocena próbki nasion. Na formularzu wyświetlany jest numer próbki, kod oceny oraz gatunek - tych elementów nie można zmienić. Pola formularza do wprowadzenia danych: Data wykonania, Uwagi, Metoda do wydruku św.upr.oc. oraz Masa próbki laboratoryjnej (zgodnie z dokładnością zdefiniowaną w Zasadach i metodyce oceny nasion w LP ). Jeżeli w trakcie oceny zostanie stwierdzone, że nasiona z próbki nie mogą być wprowadzone do obrotu - użytkownik może zdyskwalifikować próbkę, przez zaznaczenie pola: Dyskwalifikacja próbki (opcja do zaznaczenia). W celu zapisania danych należy wybrać przycisk Zapisz. Rysunek 20 [Ocena dodawanie oceny] 19

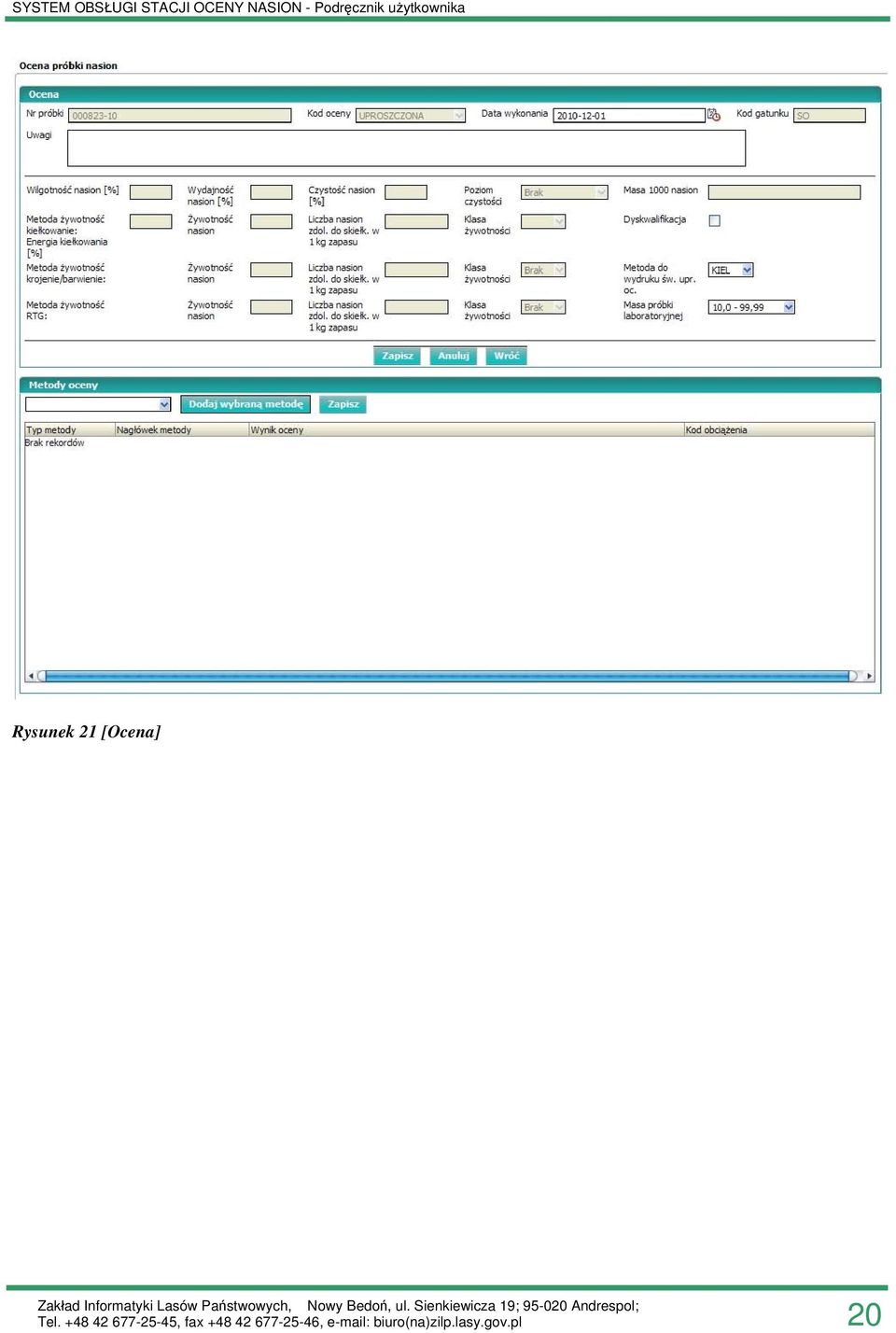

20 Rysunek 21 [Ocena] 20

21 Rysunek 22 [Ocena wybór metody oceny próbki nasion] 21

22 Rysunek 23 [Ocena dodawanie analizy] Menu: Ocena Dodaj wybraną metodę Po wprowadzeniu danych wybiera się z menu znajdującego się nad tabelą pozycję Dodaj wybraną metodę, a następnie pożądaną metodę oceny próbki nasion z listy jak niżej: czystość nasion, kiełkowanie, masa tysiąca nasion, próba kiełkowania, próba wschodzenia, RTG technologiczna, stratyfikacja woda, test wigorowy, wilgotność, wydajność nasion, żywotność krojenie/barwienie, żywotność RTG. Wyświetlona zostaje zakładka z formularzem do wprowadzenia danych wybranej metody oceny. 22

23 Rysunek 24 [Dodaj metodę] Menu: Ocena Dodaj metodę Czystość nasion Na stronie Czystość nasion wyświetlony jest formularz z polami do wprowadzenia danych. Na wstępie należy wybrać dla stosowanej metody oceny nasion odpowiednią opcję: Gramy lub Procenty (pole wyboru: Format danych). Następnie wprowadzić wyniki z jednej lub dwóch serii pomiarów. Wprowadzane są odpowiednie masy: Całej próbki, frakcji czystości nasion: Czyste, Obce, Zanieczyszczenia, rodzajów uszkodzeń i zanieczyszczeń: Mechaniczne, Owady, Grzyby, Puste, Niedokształcone, Z gatunku, Mineralne, Inne. Podczas wprowadzania szczegółowych danych o uszkodzeniach i zanieczyszczeniach (Rodzaje uszkodzeń i zanieczyszczeń) program sumuje masy zanieczyszczeń i masy nasion uszkodzonych i wstawia je do pola w Frakcje czystości nasion/zanieczyszczenia. Dane wprowadzane są z dokładnością do 4 miejsc po przecinku, przy czym wynik końcowy przepisywany do główki oceny jest z dokładnością do 1 miejsca po przecinku. Podczas wprowadzania danych System na bieżąco kontroluje ich poprawność (ukazuje się komunikat błędu): Suma mas nasion czystych, obcych i zanieczyszczonych jest większa lub mniejsza od masy całej próbki., Masa nasion zanieczyszczonych (wynikająca z sumy mas nasion uszkodzonych oraz zanieczyszczeń) jest większa od masy całej próbki. System nie pozwala na zapis błędnie wprowadzonych danych. 23

24 Dla dwóch serii system wylicza różnicę między powtórzeniami. W przypadku różnic większych od granicznej wartości tolerancji (określonej w zasadach oceny nasion w LP) wprowadzone powinny być wyniki dodatkowej trzeciej serii pomiarów. Wykonujący ocenę decyduje o wprowadzeniu dodatkowej serii. Na podstawie wyliczonej przez system średniej procentowej zawartości frakcji nasion czystych, program ustala poziom czystości wg parametrów zdefiniowanych dla gatunku. W przypadku wystąpienia nasion obcych, wprowadza się do pola Rodzaj nasion obcych, nazwę gatunku tych nasion. Obliczane są następujące elementy: - dla każdej serii powtórzeń procent nasion czystych, obcych i zanieczyszczeń oraz procent rodzajów uszkodzeń i zanieczyszczeń (w przypadku wprowadzania szczegółowych danych o uszkodzeniach i zanieczyszczeniach), - dla każdej serii powtórzeń suma wszystkich frakcji (program sprawdza, czy suma wszystkich frakcji nie jest większa niż masa całej próbki w powtórzeniu), - średnia w gramach i procentach wszystkich frakcji, - różnica w czystości pomiędzy skrajnymi powtórzeniami, - poziom czystości. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. Wynik oceny zostaje zapisany z lewej strony w polach: Czystość nasion, Poziom czystości. Rysunek 25 [Czystość nasion] 24

25 Rysunek 26 [Czystość nasion po uzupełnieniu danymi] Menu: Ocena Dodaj metodę Kiełkowanie Na stronie Kiełkowanie wyświetlony jest formularz z polami do wprowadzenia danych. Na wstępie należy ustalić, czy wprowadzane dane będą zliczane w sposób narastający (suma nasion skiełkowanych od początku założenia próby), czy też zapisywane będą faktycznie skiełkowane ilości nasion w danym dniu. Przy wprowadzaniu danych do dyspozycji jest pięć możliwości odnotowania danych. Domyślne okresy to kolejno 3, 5, 7, 10 i 14 dzień, są one definiowane przez administratora. Dodatkowo można wprowadzić dwa dowolne okresy. Następnie wprowadzić należy wyniki z jednej lub dwóch serii pomiarów, zawierających po 4 próby. Dane wprowadzane są z dokładnością do 1%, przy czym wynik końcowy przepisywany do główki oceny jest z dokładnością do 1 miejsca po przecinku. Wprowadzany jest odpowiedni procent nasion skiełkowanych dla kolejnych dni (Skiełkowane prawidłowo[%] po dniach), a także procent nasion, które: Skiełkowały nieprawidłowo, oraz: Żywych (twardych), Martwych (zepsutych), Innych (w tym nasion: pustych, bez zarodka, uszkodzonych przez szkodniki). Masa w kolumnie Inne [%] jest sumowana automatycznie z mas w kolumnach: puste, bez zarodka, uszk. przez szkod.. Podczas wprowadzania danych System na bieżąco kontroluje ich poprawność (ukazuje się komunikat błędu): 25

26 Suma wartości procentowych: nasion skiełkowanych prawidłowo, nieprawidłowo, żywych (twardych), martwych, innych jest różna od 100, Suma wartości procentowych nasion: pustych, bez zarodka, uszkodzonych przez szkodniki jest większa od 100. Obliczane są następujące elementy: - rozstęp - dla każdej kolumny ze wszystkich wprowadzonych serii pomiarów, - średnia - dla każdej kolumny ze wszystkich wprowadzonych serii pomiarów, - przeciętna - dla każdej kolumny ze wszystkich wprowadzonych serii pomiarów, - zdolność kiełkowania przepisywana jest wartość średniej nasion skiełkowanych prawidłowo (lub przeciętej w zależności od liczby serii) po liczbie dni określonej dla danego gatunku, - energia kiełkowania przepisywana jest wartość średniej nasion skiełkowanych prawidłowo (lub przeciętej w zależności od liczby serii) po liczbie dni określonej dla danego gatunku, - klasa żywotności na podstawie zdolności i energii kiełkowania według parametrów zdefiniowanych dla gatunku, - liczba nasion zdolnych do skiełkowania w 1 kg zapasu (wg odpowiedniego wzoru) obliczenie liczby nasion zdolnych do skiełkowania w 1 kg nasion możliwe jest tylko w przypadku wprowadzonych wcześniej wyników badania czystości i wyniku masy 1000 nasion. Energia kiełkowania, zdolność kiełkowania, klasa żywotności i liczba nasion zdolnych do skiełkowania w 1 kg nasion są wartościami wyliczanymi przez System. Na koniec Użytkownik powinien wprowadzić rzeczywistą datę zakończenia oceny Data ukończenia oceny. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. Wynik oceny zostaje zapisany z lewej strony w panelu Kiełk. w polach: Zdolność kiełkowania, Energia kiełkowania, Klasa Żywotności i Liczba nasion zdolnych do skiełkowania w 1 kg zapasu. Rysunek 27 [Kiełkowanie] 26

27 Rysunek 28 [Kiełkowanie po uzupełnieniu danymi] Menu: Ocena Dodaj metodę Masa tysiąca nasion Na stronie Masa 1000 nasion wyświetlony jest formularz z polami do wprowadzenia danych. Należy wprowadzić dla poszczególnych powtórzeń I i II serii Masę 100 nasion w gramach. Dane wprowadzane są z dokładnością do 4 miejsc po przecinku. Wynik końcowy przepisywany do główki oceny ostatecznego wyniku podawany jest z dokładnością zależną od zdefiniowanej wcześniej Masy próbki laboratoryjnej. Na podstawie pierwszej serii system oblicza średnią masę Średnia 1 (pola puste są pomijane w obliczeniach) oraz Współczynnik zmienności [%]. Jeżeli zmienność pomiarów nie mieści się w granicach tolerancji określonej w Zasadach i metodyce oceny nasion w LP (tj. 4%) wyświetlany jest komunikat błędu sugerujący wprowadzenie kolejnej serii pomiarów: Przekroczona maksymalna dopuszczalna wartość współczynnika zmienności. Konieczne wypełnienie pól serii 2. (dla oceny kwalifikacyjnej) lub Przekroczona maksymalna dopuszczalna wartość współczynnika zmienności (dla oceny uproszczonej). System nie pozwala na zapis błędnie wprowadzonych danych. System oblicza średnią z obu serii ( Średnia 2 ) odrzucając te wyniki, które różnią się od średniej z drugiej serii pomiarów o wartość większą od podwójnej wielkości odchylenia standardowego. Obliczona średnia jest wynikiem ostatecznym ( Zweryfikowana średnia masa 100 nasion [w g] ) i stanowi podstawę do obliczenia masy tysiąca nasion. Maksymalna liczba powtórzeń w serii wynosi 8. Możliwe jest jednak wprowadzanie mniejszej ilości próbek. Jeżeli Średnia 2 nie jest wyliczana, do pola Zweryfikowana średnia masa 100 nasion [w g] przepisywana jest wartość Średnia 1. Wartości: Średnia 1, Średnia 2, Zweryfikowana średnia masa 100 nasion [g], zaokrąglane są do 4 miejsc po przecinku. Natomiast Masa 1000 nasion zaokrąglana jest w zależności od wybranego zakresu dla masy próbki laboratoryjnej. Po wprowadzeniu danych należy zapisać całość 27

28 wybierając przycisk Zapisz. Wynik oceny zostaje zapisany z lewej strony w polu: Masa 1000 nasion. Rysunek 29 [Masa tysiąca nasion] 28

29 Rysunek 30 [Masa tysiąca nasion po uzupełnieniu danymi] Menu: Ocena Dodaj metodę Próba kiełkowania Na stronie Próba kiełkowania wyświetlony jest formularz z polami do wprowadzenia danych. Należy wprowadzić: Sposób (z listy), Warunki stratyfikacji, Data początku stratyfikacji, Uwagi oraz Tygodnie stratyfikacji gospodarczej (zapisujemy formułą matematyczną 80% z wyniku laboratoryjnej próby kiełkowania + dwa tygodnie na nawodnienie, np ). Następnie należy określić metodę wprowadzania danych: metoda nieuśredniona (wprowadzamy cztery powtórzenia) lub metoda uśredniona (wprowadzamy średnią z powtórzeń). W obu przypadkach wprowadzamy liczę faktycznie skiełkowanych nasion oraz zepsutych w każdym tygodniu. Na koniec wprowadzamy liczbę nasion w polach: Nieskiełkowane zdrowe, Nieskiełkowane uszkodzone + puste + zepsute, Nieskiełkowane z plamami szkodliwymi. System automatycznie wylicza wartości procentowe: Skiełkowane, Zepsute, Razem, W tym nasiona zdrowe. System nie pozwala na zapis błędnie wprowadzonych danych. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. Datę ukończenia oceny wprowadzamy po skiełkowaniu 80% nasion (wyliczonej na podstawie próby barwienia). 29

30 Rysunek 31 [Próba kiełkowania] 30

31 Rysunek 32 [Próba kiełkowania metoda nieuśredniona] Rysunek 33 [Próba kiełkowania metoda nieuśredniona] 31

32 Rysunek 34 [Próba kiełkowania metoda nieuśredniona po uzupełnieniu danymi] Menu: Ocena Dodaj metodę Próba wschodzenia Na stronie Próba wschodzenia wyświetlony jest formularz z polami do wprowadzenia danych. Należy wprowadzić: Sposób (z listy), Warunki stratyfikacji, Data początku stratyfikacji, Liczba nasion (w lewym okienku formuła matematyczna, np. 4*50 [cztery powtórzenia po 50 szt.], w prawym okienku zapis sumaryczny; zapis w prawym oknie jest wymagany) oraz Uwagi. Następnie wprowadzić należy liczbę nasion w polach: Skiełkowane (korzeń zepsuty), Nieskiełkowane zepsute, Nieskiełkowane (zdrowe + plamy nieszkodliwe), Nieskiełkowane (zepsute + plamy szkodliwe), Skiełkowane (korzenie zdrowe), Skiełkowane (korzenie zepsute). System automatycznie wylicza wartości procentowe: Skiełkowane zdrowe (korzeń+pęd), Razem. System nie pozwala na zapis błędnie wprowadzonych danych. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. Datę ukończenia oceny wprowadzamy po zakończeniu próby. 32

33 Rysunek 35 [Próba wschodzenia] 33

34 Rysunek 36 [Próba wschodzenia po uzupełnieniu danymi] Menu: Ocena Dodaj metodę RTG technologiczna Na stronie RTG technologiczna wyświetlony jest formularz z polami do wprowadzenia danych. Należy wprowadzić dla poszczególnych powtórzeń odpowiednio procentowy udział nasion: Pełne, Niedokształcone, Puste, Larwy, Uszkodzone, Inne. Na koniec wprowadzić Uwagi. Podczas wprowadzania danych System na bieżąco kontroluje ich poprawność (ukazuje się komunikat błędu): - Suma wartości nasion w poszczególnych frakcjach jest różna od 100 System automatycznie wylicza średnie wartości oraz nie pozwala na zapis błędnie wprowadzonych danych. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. 34

35 Rysunek 37 [RTG technologiczna] 35

36 Rysunek 38 [RTG technologiczna po uzupełnieniu danymi] Menu: Ocena Dodaj metodę Stratyfikacja woda Na stronie Stratyfikacja - woda wyświetlony jest formularz z polami do wprowadzenia danych. Należy wprowadzić odpowiednio: w procentach Wilgotność początkowa (Wp) oraz Wilgotność końcowa (Wk) (docelowa), oraz w kilogramach: Świeża masa początkowa (Mp). System automatycznie wylicza Świeżą masę końcową (Mk) oraz Wodę do dolania (Wd). System nie pozwala na zapis błędnie wprowadzonych danych. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. 36

37 Rysunek 39 [Stratyfikacja - woda] 37

38 Rysunek 40 [Stratyfikacja woda po uzupełnieniu danymi] Menu: Ocena Dodaj metodę Test wigorowy Na stronie Test wigorowy wyświetlony jest formularz z polami do wprowadzenia danych. Należy wprowadzić dla poszczególnych powtórzeń odpowiednio procentowy udział nasion wydzielonych w próbie wigorowej: Zepsutych, Zepsutych - z plamami szkodliwymi oraz Zdrowych, ponadto procentowy udział nasion wydzielonych w próbie barwienia TT po próbie wigorowej: Żywotnych zdrowych, Żywotnych - z plamami nieszkodliwymi, Nieżywotnych - z plamami szkodliwymi oraz Nieżywotnych zepsutych. Na koniec wprowadzić należy Datę ukończenia oceny. System automatycznie wylicza: Wynik testu wigorowego, Liczbę nasion zdolnych do skiełkowania w 1 kg zapasu, średnie, przeciętne wartości, a także rozstęp. System nie pozwala na zapis błędnie wprowadzonych danych. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. 38

39 Rysunek 41 [Test wigorowy] 39

40 Rysunek 42 [Test wigorowy po uzupełnieniu danymi] Menu: Ocena Dodaj metodę Wilgotność Na stronie Wilgotność wyświetlony jest formularz z polami do wprowadzenia danych. Na wstępie należy wybrać odpowiednią opcję: Zastosowanie suszarki lub Zastosowanie wago-suszarki (pole wyboru, możliwe jest wybranie tylko jednej metody). W przypadku znanej wilgotności możliwe jest bezpośrednie wprowadzenie wyników (Wilgotność znana). Potem dla jednej z nich wprowadzić dane, odpowiednio przy wybraniu pierwszej opcji: Masa naczynek z przykrywką - M1, Masa nasion w naczyniu przed suszeniem - M2 oraz Masa nasion w naczyniu po suszeniu M3, natomiast przy wybraniu drugiej opcji: Masa nasion przed suszeniem Mw oraz Masa nasion po suszeniu Ms. Dane wprowadzane są z dokładnością do 4 miejsc po przecinku, przy czym wynik końcowy przepisywany do główki oceny jest z dokładnością do 1 miejsca po przecinku. System automatycznie wylicza wilgotność dla poszczególnych powtórzeń oraz na bieżąco kontroluje ich poprawność (ukazuje się komunikat błędu): - Nie można prawidłowo obliczyć wilgotności nasion wg wzoru, ponieważ M1=M2. - Nie można prawidłowo obliczyć wilgotności nasion wg wzoru, ponieważ M3 jest większe od M2. - Nie można prawidłowo obliczyć wilgotności nasion wg wzoru, ponieważ M2 jest mniejsze od M1. 40

41 - Nie można prawidłowo obliczyć wilgotności nasion wg wzoru, ponieważ Mw= zero. System nie pozwala na zapis błędnie wprowadzonych danych. Obliczany jest rozstęp wartości wilgotności dla M1, M2, M3, Mw, Ms oraz średnia dla tych samych parametrów. W zależności od rozstępu obliczonego z dwóch pierwszych powtórzeń podejmuje się decyzję o dodatkowych powtórzeniach. System automatycznie wylicza wilgotność na podstawie wzorów uzależnionych od metody pomiaru. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. Wynik oceny zostaje zapisany w panelu z lewej strony w polu: Wilgotność nasion. Rysunek 43 [Wilgotność nasion] 41

42 Rysunek 44 [Wilgotność nasion po uzupełnieniu danymi Menu: Ocena Dodaj metodę Wydajność nasion Na stronie Wydajność nasion wyświetlony jest formularz z polami do wprowadzenia danych. Następnie wprowadzić należy wyniki z jednej lub dwóch serii pomiarów. W przypadku wprowadzenia dwóch serii System podaje średnie. Należy wprowadzić odpowiednie masy: Cała próbka, Szyszki lub owoce czyste, Zanieczyszczenia z gatunku, Niedokształcone, Uszkodzone, Inne frakcje, Masa próbki po wysuszeniu, Masa próbki po oczyszczeniu. W przypadku wprowadzenia danych dla gatunków innych niż So, Św i Md zmienione są treści nagłówka Masa próbki po wysuszeniu [g], na Masa próbki [g]. Dane wprowadzane są z dokładnością do 4 miejsc po przecinku, przy czym wynik końcowy przepisywany do główki oceny jest z dokładnością do 1 miejsca po przecinku. Podczas wprowadzania danych System na bieżąco kontroluje ich poprawność (ukazuje się komunikat błędu): Suma mas wszystkich frakcji jest większa od wpisanej masy całej próbki, Masa nasion po oczyszczeniu jest większa od masy nasion po wysuszeniu. System nie pozwala na zapis błędnie wprowadzonych danych. Na podstawie mas próbek po wysuszeniu oraz mas nasion po oczyszczeniu system wylicza wydajność. Dla sosny, świerka i modrzewia wydajność jest redukowana o 0,8 (zgodnie z Zasadami i metodyką oceny nasion w LP ). Obliczane są następujące elementy: 42

43 - procent szyszek/owoców czystych, zanieczyszczonych, niedokształconych, uszkodzonych i innych frakcji w każdej serii powtórzeń, - średnia w gramach i procentach wszystkich frakcji, - średnie z powtórzeń dla masy próbki po wysuszeniu i masy nasion po oczyszczeniu, - procent wydajności nasion dla każdej serii i średnia wydajność obliczona wg wzoru uwzględniającego współczynnik redukujący dla gatunku. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. Wynik oceny zostaje zapisany w panelu z lewej strony w polu: Wydajność nasion. Rysunek 45 [Wydajność nasion] 43

44 Rysunek 46 [Wydajność nasion po uzupełnieniu danymi] Menu: Ocena Dodaj metodę Żywotność krojenie, barwienie Na stronie Żywotność krojenie, barwienie wyświetlony jest formularz z polami do wprowadzenia danych. Na wstępie należy wybrać odpowiednią opcję żywotności określonej przez: Krojenie, Barwienie - tetrazol lub Barwienie - indygo (pole wyboru). Następnie wprowadzić wyniki z jednej lub dwóch serii pomiarów, zawierających po 4 próby. Dane wprowadzane są z dokładnością do 1%, przy czym wynik końcowy przepisywany do główki oceny jest z dokładnością do 1 miejsca po przecinku. Wprowadzane są odpowiednie procentowe udziały nasion wydzielonych w procesie krojenia lub barwienia: Pustych i bez zarodka, Zepsutych, Nadpsutych, Z larwami, Zdrowych oraz procentowy udział nasion wydzielonych w próbie barwienia: Żywotnych, Nieżywotnych. Podczas wprowadzania danych System na bieżąco kontroluje ich poprawność (ukazuje się komunikat błędu): - Suma wartości procentowych nasion wydzielonych w procesie krojenia lub preparowania przed barwieniem jest różna od 100., - Suma wartości procentowych nasion wydzielonych w próbie barwienia jest różna od 100. System nie pozwala na zapis błędnie wprowadzonych danych. Obliczane są następujące elementy: - rozstęp - dla każdej kolumny ze wszystkich wprowadzonych serii pomiarów, - średnia - dla każdej kolumny ze wszystkich wprowadzonych serii pomiarów, - przeciętna - dla każdej kolumny ze wszystkich wprowadzonych serii pomiarów, - żywotność jako wartość średniej (lub przeciętej w zależności od liczby serii) nasion zdrowych (dla metody krojenia) lub nasion żywotnych (dla metody barwienia), - klasa żywotności na podstawie wartości żywotności w procentach według parametrów 44

45 zdefiniowanych dla gatunku, - liczba nasion zdolnych do skiełkowania w 1 kg zapasu wg odpowiedniego wzoru. Wyliczenie liczby nasion zdolnych do skiełkowania w 1 kg nasion możliwe jest tylko w przypadku wprowadzonych wcześniej wyników badania czystości i wyniku masy 1000 nasion. Na koniec Użytkownik powinien wprowadzić rzeczywistą datę zakończenia oceny Data ukończenia oceny. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. Wynik oceny zostaje zapisany z lewej strony w panelu Kroj./barw. w polach: Żywotność nasion, Klasa Żywotności i Liczba nasion zdolnych do skiełkowania w 1 kg zapasu. Rysunek 47 [Żywotność krojenie/barwienie] 45

46 Rysunek 48 [Żywotność krojenie/barwienie po uzupełnieniu danymi] Menu: Ocena Dodaj metodę Żywotność RTG Na stronie Żywotność RTG wyświetlony jest formularz z polami do wprowadzenia danych. Na wstępie należy wybrać odpowiednią opcję: Żywotność określona: z kontrastem lub bez kontrastu (pole wyboru). Następnie wprowadzić należy wyniki z jednej lub dwóch serii pomiarów, zawierających po 4 próby. Dane wprowadzane są z dokładnością do 1%, przy czym wynik końcowy przepisywany do główki oceny jest z dokładnością do 1 miejsca po przecinku. Wprowadzane są odpowiednie procentowe udziały nasion: - jeżeli żywotność określano bez kontrastu, to wprowadzić wyniki w poszczególnych klasach: 0, IA, IIA, IIIA, IVA, VA, IIP, IB, IIB, IIIB, IVB, Larwy, Inne, Potencjalne kiełkowanie, Iloraz zarod., - jeżeli żywotność określano z kontrastem, to wprowadzić wyniki w grupy: Zdolne do skiełkowania, Niekiełkujące. Podczas wprowadzania danych System na bieżąco kontroluje ich poprawność (ukazuje się komunikat błędu): Suma ilości nasion w poszczególnych klasach z kolumn od 1 do 13 w powtórzeniu... ( a ) jest różna od 100. System nie pozwala na zapis błędnie wprowadzonych danych. 46

47 Obliczane są następujące elementy: - rozstęp - dla każdej kolumny ze wszystkich wprowadzonych serii pomiarów, - średnia - dla każdej kolumny ze wszystkich wprowadzonych serii pomiarów, - przeciętna - dla każdej kolumny ze wszystkich wprowadzonych serii pomiarów, - potencjał kiełkowania wykorzystywany jest jeden ze wzorów zdefiniowanych w Zasadach i metodyce oceny nasion w LP. O tym, który wzór zostanie wykorzystany decydują ustawienia w słowniku gatunków, - żywotność jako wartość średniej (lub przeciętej w zależności od liczby serii) potencjału kiełkowania (dla metody bez kontrastu) lub wartości zdolne do skiełkowania (dla metody z kontrastem), - klasa żywotności na podstawie wartości żywotności w procentach według parametrów zdefiniowanych dla gatunku, - liczba nasion zdolnych do skiełkowania w 1 kg zapasu wg odpowiedniego wzoru. Wyliczenie liczby nasion zdolnych do skiełkowania w 1 kg nasion możliwe jest tylko w przypadku wprowadzonych wcześniej wyników badania czystości i wyniku masy 1000 nasion. Żywotność, klasa żywotności i liczba nasion zdolnych do skiełkowania w 1 kg nasion są wartościami wyliczanymi przez System. Na koniec Użytkownik powinien wprowadzić również rzeczywistą datę zakończenia oceny Data ukończenia oceny. Po wprowadzeniu danych należy zapisać całość wybierając przycisk Zapisz. Wynik oceny zostaje zapisany z lewej strony w panelu RTG. w polach: Żywotność nasion, Klasa Żywotności i Liczba nasion zdolnych do skiełkowania w 1 kg zapasu. Rysunek 49 [Żywotność RTG] 47

48 Rysunek 50 [Żywotność RTG po uzupełnieniu danymi] Karty System umożliwia wydrukowanie pustych kart ocen (bez wypełnionych żadnych danych) oraz kart wypełnionych (z danymi z kart rejestracyjnych). Wydruk pustych kart odbywa się przez wybranie w menu Raporty Puste karty ocen. Ukaże się okienko z wykazem wszystkich kart możliwych do wydrukowania. Po zatwierdzeniu rodzaju karty program wyświetla pusty formularz na ekranie. Można wydrukować następujące puste karty ocen: Karta oceny wydajności i wilgotności nasion OW/OWL. Karta oceny nasion metodą kiełkowania OK. Karta oceny nasion metodą krojenia i barwienia OB/OBK. Karta oceny nasion metodą prześwietlania promieniami X (OX). Wydruk wypełnionych kart ocen odbywa się przez ustawienie kursora na liście na jednej próbce, a następnie w menu Akcje wybranie rodzaju karty do wydruku. Po wybraniu rodzaju karty program wyszukuje dane i wyświetla kartę na ekranie. Można wydrukować następujące wypełnione karty ocen: Karta oceny wydajności i wilgotności nasion OW/OWL. Karta oceny nasion metodą kiełkowania OK. Karta oceny nasion metodą krojenia i barwienia OB/OBK. Karta oceny nasion metodą prześwietlania promieniami X (OX). Karta rejestracyjna próbki nasion KR Karta robocza oceny nasion. 48

49 Pozycja: Karta oceny wydajności i wilgotności nasion Dla każdej próbki nasion dostępna jest opcja wydruku karty oceny wydajności i wilgotności nasion. Po wybraniu pozycji Karta oceny wydajności i wilgotności nasion program wyszukuje dane i generowany jest plik *.pdf, a następnie wyświetlane jest okno z możliwością obejrzenia jego zawartości, wydrukowania lub zapisania go na dysku twardym komputera. Rysunek 51 [Karta oceny wydajności i wilgotności nasion generowanie karty] 49

50 Rysunek 52 [Karta oceny wydajności i wilgotności nasion] 50

51 Pozycja: Karta oceny nasion metodą kiełkowania Dla każdej próbki nasion dostępna jest opcja wydruku karty oceny nasion metodą kiełkowania. Po wybraniu pozycji Karta oceny nasion metodą kiełkowania program wyszukuje dane i generowany jest plik *.pdf, a następnie wyświetlane jest okno z możliwością obejrzenia jego zawartości, wydrukowania lub zapisania go na dysku twardym komputera. Rysunek 53 [Karta oceny nasion metodą kiełkowania generowanie karty] 51

52 Rysunek 54 [Karta oceny nasion metodą kiełkowania] 52

53 Pozycja: Karta oceny nasion metodą krojenia i barwienia Dla każdej próbki nasion dostępna jest opcja wydruku karty oceny nasion metodą krojenia i barwienia. Po wybraniu pozycji Karta oceny nasion metodą krojenia i barwienia program wyszukuje dane i generowany jest plik *.pdf, a następnie wyświetlane jest okno z możliwością obejrzenia jego zawartości, wydrukowania lub zapisania go na dysku twardym komputera. Rysunek 55 [Karta oceny nasion metodą krojenia i barwienia generowanie karty] 53

54 Rysunek 56 [Karta oceny nasion metodą krojenia i barwienia] 54

55 Pozycja: Karta oceny nasion metodą prześwietlenia promieniami X Dla każdej próbki nasion dostępna jest opcja wydruku karty oceny nasion metodą prześwietlenia promieniami X. Po wybraniu pozycji Karta oceny nasion metodą prześwietlenia promieniami X program wyszukuje dane i generowany jest plik *.pdf, a następnie wyświetlane jest okno z możliwością obejrzenia jego zawartości, wydrukowania lub zapisania go na dysku twardym komputera. Rysunek 57 [Karta oceny nasion metodą prześwietlenia promieniami X generowanie karty] 55

56 Rysunek 58 [Karta oceny nasion metodą prześwietlenia promieniami X] 56

57 Pozycja: Karta rejestracyjna próbki nasion Dla każdej próbki nasion dostępna jest opcja wydruku karty rejestracyjnej. Po wybraniu pozycji Karta rejestracyjna próbki nasion generowany jest plik *.pdf, a następnie wyświetlane jest okno z możliwością obejrzenia jego zawartości, wydrukowania lub zapisania go na dysku twardym komputera. Rysunek 59 [Karta rejestracyjna generowanie karty] 57

58 Rysunek 60 [Karta rejestracyjna] 58

59 Karta robocza oceny nasion Dla każdej próbki nasion dostępna jest opcja wydruku karty roboczej oceny nasion. Po wybraniu pozycji Karta robocza oceny nasion generowany jest plik *.pdf, a następnie wyświetlane jest okno z możliwością obejrzenia jego zawartości, wydrukowania lub zapisania go na dysku twardym komputera. Rysunek 61 [Karta robocza oceny nasion generowanie karty] 59

60 Rysunek 62 [Karta robocza oceny nasion] 60

61 Pozycja: Zakończ badanie próbki Wybranie pozycji Akcje Zakończ badanie próbki umożliwia przejście do formularza, na którym wprowadza się daty: zakończenia badań, wydrukowania dokumentu potwierdzającego ocenę, wysłania dokumentu potwierdzającego oceny oraz Znak sprawy, co umożliwia zakończenie procesów związanych z oceną próbki nasion. Po wprowadzeniu danych i zatwierdzeniu przyciskiem Zapisz następuje zmiana statusu próbki z ocenianej na ocenioną. Rysunek 63 [Zakończ badanie] Od tej chwili dane próbki dostępne są w zestawieniu: Wykaz próbek ocenionych. Rysunek 64 [Zakończ badanie wykaz aktualnie badanych próbek] Wykaz próbek ocenionych Po wybraniu punktu menu Ocena Wykaz próbek ocenionych otwiera się strona z zestawieniem próbek ocenionych nasion, dla których zakończono już procesy związane z ich oceną. Wyszukiwarka ułatwia wyszukanie odpowiednich danych, wg następujących kryteriów: Numer próbki, Oznaczenie próbki, Oznaczenie partii, Nr RLMP_LP, Przekazujący, Data otrzymania od do, Nr dok. poch. LMR (z SILP), Właściciel, Nadleśnictwo-pochodzenie, Kod gatunku, Rodzaj materiału, Data pobrania od do, Data zakończenia od do. Po zdefiniowaniu odpowiednich kryteriów należy nacisnąć przycisk Wyszukaj. Przycisk Wyczyść kasuje wcześniejsze ustawienia wyszukiwarki. Po wyszukaniu odpowiednich danych wyświetlone są one w tabeli, którą można sortować wg nagłówków kolumn. W kolumnach wyświetlone są następujące informacje: Numer próbki, Oznaczenie próbki, Oznaczenie partii, Kod gatunku, Nr RLMP_LP, Nr dok. poch. LMR (z SILP), Data pobrania, Data otrzymania, Data zakończenia badania, 61

62 Przekazujący, Przekazujący-kod RDLP, Właściciel, Nadleśnictwo-pochodzenie, Rodzaj materiału, Kod oceny, Próba przedzbiorowa, Znak sprawy, Metoda do wydruku św. upr. oc., Do wydruku. Nad tabelą znajduje się ikona Akcje, umożliwiająca przejście do menu z listą dostępnych pozycji: Koryguj, Usuń, Ocena, Karta oceny wydajności i wilgotności nasion, Karta oceny nasion metodą kiełkowania, Karta oceny nasion metodą krojenia i barwienia, Karta oceny nasion metodą prześwietlenia promieniami X, Karta rejestracyjna próbki nasion, Karta robocza oceny nasion, Zakończ badanie próbki, Zbiorcze św. upr. oc. nasion, Zbiorcza nota obciążeniowa. Funkcjonalność pozycji identyczna jak w Ocena Wykaz aktualnie badanych próbek. Rysunek 65 [Wykaz próbek ocenionych] Rysunek 66 [Wykaz próbek ocenionych - menu] Pozycja: Koryguj Wybranie pozycji Koryguj umożliwia przejście do strony Rejestracja próbki, gdzie możliwa jest korekta wprowadzonych danych dotyczących próbki nasion, dla której wykonana jest ocena. 62

63 Rysunek 67 [Koryguj] Pozycja: Usuń Wybranie pozycji Usuń usuwa dane dotyczące próbki nasion, dla której wykonana jest ocena. Przed usunięciem system wyświetla komunikat informujący, że po jego zaakceptowaniu dane próbki nasion oraz ocen na niej wykonanych zostaną całkowicie skasowane. Rysunek 68 [Usuń] 63

64 Pozycja: Akcje Zbiorcze św. upr. oc. nasion Dla ocenionych próbek nasion, dla których nadano nr sprawy, dostępna jest opcja wydruku zbiorczego świadectwa uproszczonej oceny. W przypadku braku znaku sprawy przed wydrukowaniem świadectwa należy wybrać opcję Zakończ badanie próbki i wprowadzić go. W oknie tym możliwa jest korekta dat (zakończenia badania, wydrukowania oraz wysłania dokumentu potwierdzającego ocenę). Następnie na wykazie próbek ocenionych należy zaznaczyć pole logiczne w kolumnie Do wydruku. Pojawia się okno z pytaniem : Zaznaczyć próbki o tym samym znaku sprawy? Po wybraniu opcji Tak lub Nie generowany jest plik *.pdf, a następnie wyświetlane jest okno z możliwością obejrzenia jego zawartości, wydrukowania lub zapisania go na dysku twardym komputera. Rysunek 69 [Zbiorcze świadectwo uproszczonej oceny wybór próbek] 64

65 Rysunek 70 [Zbiorcze świadectwo uproszczonej oceny] 65

66 Pozycja: Akcje Zbiorcza nota obciążeniowa Dla ocenionych próbek nasion dostępna jest opcja wydruku zbiorczej noty obciążeniowej. Przed wydrukowaniem noty należy wprowadzić na stronie oceny próbki nasion, kody obciążeń dla poszczególnych metod oceny nasion. Następnie na wykazie próbek ocenionych należy zaznaczyć pole logiczne w kolumnie Do wydruku. Pojawia się okno z pytaniem : Zaznaczyć próbki o tym samym znaku sprawy? Po wybraniu opcji Tak lub Nie generowany jest plik *.pdf, a następnie wyświetlane jest okno z możliwością obejrzenia jego zawartości, wydrukowania lub zapisania go na dysku twardym komputera. Rysunek 71 [Zbiorcza nota obciążeniowa wprowadzanie obciążeń] 66

67 Rysunek 72 [Zbiorcza nota obciążeniowa wprowadzanie obciążeń] Rysunek 73 [Zbiorcza nota obciążeniowa wybór próbek] 67

68 Rysunek 74 [Zbiorcza nota obciążeniowa] 68

69 Wykaz wszystkich ocen Po wybraniu punktu menu Ocena Wykaz wszystkich ocen otwiera się strona z zestawieniem wszystkich ocen wykonanych dla próbek nasion. Wyszukiwarka ułatwia wyszukanie odpowiednich danych, wg następujących kryteriów: Dotyczy, Rok, Nr materiału, Nr próbki, Kod oceny, Data oceny od, Metoda, Data oceny do, Kod gatunku. Po zdefiniowaniu odpowiednich kryteriów należy nacisnąć przycisk Wyszukaj. Przycisk Wyczyść kasuje wcześniejsze ustawienia wyszukiwarki. Po wyszukaniu odpowiednich danych wyświetlone są one w tabeli, którą można sortować wg nagłówków kolumn. W kolumnach wyświetlone są następujące informacje: Data oceny, Nr próbki, Kod gatunku, Kod oceny, Metoda, Wynik. Nad tabelą znajduje się ikona Akcje, umożliwiająca przejście do menu z listą dostępnych pozycji: Koryguj ocenę oraz Usuń. Rysunek 75 [Wykaz wszystkich ocen] 69
