Interfejsy operatorskie spelniajace wszystkie wymagania. Opis produktu

Transkrypt

1 Interfejsy operatorskie spelniajace wszystkie wymagania Opis produktu

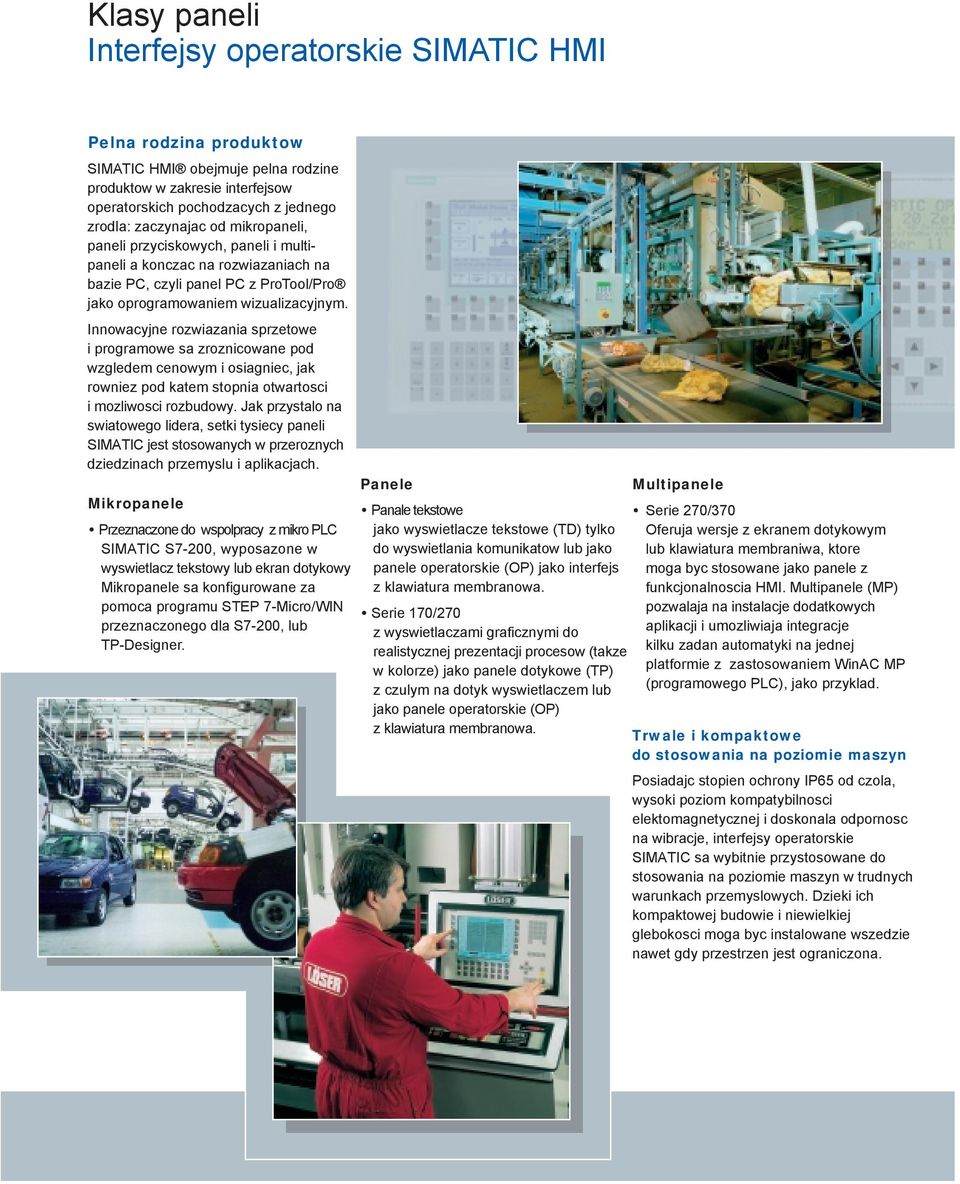

2 Klasy paneli Interfejsy operatorskie SIMATIC HMI Pelna rodzina produktow SIMATIC HMI obejmuje pelna rodzine produktow w zakresie interfejsow operatorskich pochodzacych z jednego zrodla: zaczynajac od mikropaneli, paneli przyciskowych, paneli i multipaneli a konczac na rozwiazaniach na bazie PC, czyli panel PC z ProToolPro jako oprogramowaniem wizualizacyjnym. Innowacyjne rozwiazania sprzetowe i programowe sa zroznicowane pod wzgledem cenowym i osiagniec, jak rowniez pod katem stopnia otwartosci i mozliwosci rozbudowy. Jak przystalo na swiatowego lidera, setki tysiecy paneli SIMATIC jest stosowanych w przeroznych dziedzinach przemyslu i aplikacjach. Mikropanele Przeznaczone do wspolpracy z mikro PLC SIMATIC S7-200, wyposazone w wyswietlacz tekstowy lub ekran dotykowy Mikropanele sa konfigurowane za pomoca programu STEP 7-MicroWIN przeznaczonego dla S7-200, lub TP-Designer. Panele Panale tekstowe jako wyswietlacze tekstowe (TD) tylko do wyswietlania komunikatow lub jako panele operatorskie (OP) jako interfejs z. Serie z wyswietlaczami graficznymi do realistycznej prezentacji procesow (takze w kolorze) jako panele dotykowe (TP) z czulym na dotyk wyswietlaczem lub jako panele operatorskie (OP) z. Multipanele Serie Oferuja wersje z ekranem dotykowym lub klawiatura membraniwa, ktore moga byc stosowane jako panele z funkcjonalnoscia HMI. Multipanele (MP) pozwalaja na instalacje dodatkowych aplikacji i umozliwiaja integracje kilku zadan automatyki na jednej platformie z zastosowaniem WinAC MP (programowego PLC), jako przyklad. Trwale i kompaktowe do stosowania na poziomie maszyn Posiadajc stopien ochrony IP6 od czola, wysoki poziom kompatybilnosci elektomagnetycznej i doskonala odpornosc na wibracje, interfejsy operatorskie SIMATIC sa wybitnie przystosowane do stosowania na poziomie maszyn w trudnych warunkach przemyslowych. Dzieki ich kompaktowej budowie i niewielkiej glebokosci moga byc instalowane wszedzie nawet gdy przestrzen jest ograniczona.

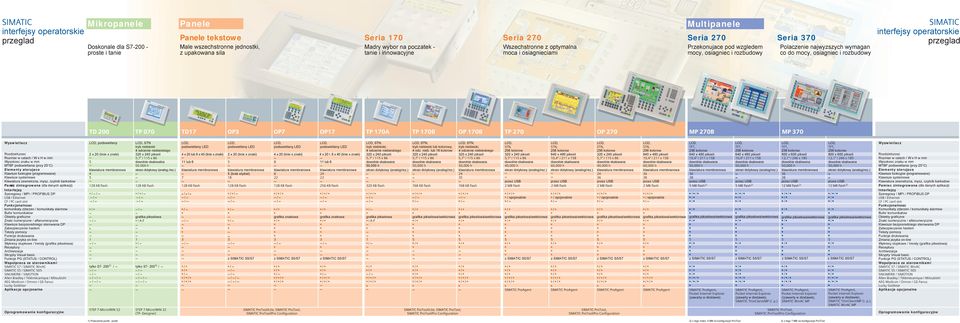

3 SIMATIC interfejsy operatorskie przeglad Mikropanele Doskonale dla S proste i tanie Panele Panele tekstowe Male wszechstronne jednostki, z upakowana sila Seria 70 Madry wybor na poczatek - tanie i innowacyjne Seria 270 Wszechstronne z optymalna moca i osiagnieciami Multipanele Seria 270 Seria 70 Przekonujace pod wzgledem mocy, osiagniec i rozbudowy Polaczenie najwyzszych wymagan co do mocy, osiagniec i rozbudowy SIMATIC interfejsy operatorskie przeglad TD 200 TP 070 TD7 OP OP7 OP7 TP 70A TP 70B OP 70B TP 270 OP 270 MP 270B MP 70 Wyswietlacz Rozdzielczosc Rozmiar w calach W x H w mm Wysokosc znaku w mm MTBF podswietlania (przy 2 C) Elementy sterujace Klawisze funkcyjne (programowane) Klawisze systemowe Klawiatura zewnetrzna, mysz, czytnik barkodow Pami ec zintegrowana (dla danych aplikacji) Interfejsy Szeregowy MPI PROFIBUS DP USB Ethernet CF PC card slot Funkcjonalnosc komunikaty zdarzen komunikaty alarmow Bufor komunikatow Obiekty graficzne Znaki numeryczne alfanumeryczne Klawisze bezposredniego sterowania DP Zabezpieczenie haslem Teksty pomocy Funkcje drukowania Zmiana jezyka on-line Wykresy slupkowe trendy (grafika pikselowa) Receptury Archiwizacja Skrypty Visual basic Funkcje PG (STATUS CONTROL) Wspolpraca ze sterownikami SIMATIC S7 SIMATIC WinAC SIMATIC S SIMATIC 0 SINUMERIK SIMOTION Allen Bradley Télémécanique Mitsubishi AEG Modicon Omron GE-Fanuc Lucky Goldstar Aplikacje opcjonalne Oprogramowanie konfiguracyjne podswietlany 2 x 20 (linie x znaki) 4 28 KB flash 28 KB flash tylko S7-200 ) STN tryb niebieski,7" x 86 dowolnie skalowalna h ekran dotykowy (analog.rez.) grafika pikselowa A-F tylko S7-200 ) STEP 7-MicroWIN 2 STEP 7-MicroWIN 2 (TP- Designer) 4 x 20 lub 8 x 40 (linie x znaki) lub KB flash 2 x 20 (linie x znaki) (brak etykiet) 8 28 KB flash z SIMATIC SS7 4 x 20 (linie x znaki) lub KB flash 26 KB flash grafika znakowa z SIMATIC SS7 SIMATIC ProToolLite, SIMATIC ProTool, SIMATIC ProToolPro Configuration 4 x 20 l. 8 x 40 (linie x znaki) grafika znakowa z SIMATIC SS7 tryb niebieski,,7" x 86 0,000 h ekran dotykowy (analogrez.) grafika pikselowa A-F tryb niebieski lub kolorowy, 4 odc. nieb. lub 6 kolorow,7" x 86 0,000 h ekran dotykowy (analogrez.) grafika pikselowawektorowa tryb niebieski,,7" x 86 0,000 h 20 KB flash 768 KB flash 768 KB flash SIMATIC ProToolLite, SIMATIC ProTool, SIMATIC ProToolPro Configuration grafika pikselowawektorowa 26 kolorow,7" x 86 40,000 h ekran dotykowy (analogrez.) opcjonalnie grafika pikselowawektorowa z SIMATIC SS7 26 kolorow 0,4" 2 x 8 60,000 h ekran dotykowy (analogrez.) opcjonalnie grafika pikselowawektorowa z SIMATIC SS7 26 kolorow,7" x 86 40,000 h 6 opcjonalnie grafika pikselowawektorowa z SIMATIC SS7 SIMATIC ProTool, SIMATIC ProToolPro Configuration 26 kolorow 0,4" 2 x 8 60,000 h 6 8 opcjonalnie grafika pikselowawektorowa z SIMATIC SS7 26 kolorow 0,4" 2 x 8 0,000 h 6 8 MB flash 2) grafika pikselowawektorowa z SIMATIC SS7, (zawarty w dostawie) 26 kolorow 0,4" 2 x 8 0,000 h ekran dotykowy (analogrez.) MB flash 2) ) grafika pikselowawektorowa z SIMATIC SS7, (zawarty w dostawie), SIMATIC ThinClientMP (i. p.) 26 kolorow 800 x 600 pikseli 2," 6 x 8 0,000 h 6 8, ((zawarty w dostawie), SIMATIC WinAC MP SIMATIC ProTool, SIMATIC ProToolPro Configuration grafika pikselowawektorowa z SIMATIC SS7 26 kolorow 800 x 600 pikseli 2," 6 x 8 0,000 h ekran dotykowy (analogrez.) ) grafika pikselowawektorowa z SIMATIC SS7, (zawarty w dostawie), SIMATIC ThinClientMP (i. p.), SIMATIC WinAC MP Wyswietlacz Rozdzielczosc Rozmiar w calach W x H w mm Wysokosc znaku w mm MTBF podswietlania (przy 2 C) Elementy sterujace Klawisze funkcyjne (programowane) Klawisze systemowe Klawiatura zewnetrzna, mysz, czytnik barkodow Pamiec zintegrowana (dla danych aplikacji) Interfejsy Szeregowy MPI PROFIBUS DP USB Ethernet CF PC card slot Funkcjonalnosc Komunikaty zdarzen komunikaty alarmow Bufor komunikatow Obiekty graficzne Znaki numeryczne alfanumeryczne Klawisze bezposredniego sterowania DP Zabezpieczenie haslem Teksty pomocy Funkcje drukowania Zmiana jezyka on-line Wykresy slupkowe trendy (grafika pikselowa) Receptury Archiwizacja Skrypty Visual basic Funkcje PG (STATUS CONTROL) Wspolpraca ze sterownikami SIMATIC S7 SIMATIC WinAC SIMATIC S SIMATIC 0 SINUMERIK SIMOTION Allen Bradley Télémécanique Mitsubishi AEG Modicon Omron GE-Fanuc Lucky Goldstar Aplikacje opcjonalne Oprogramowanie konfiguracyjne ) Polaczenie punkt - punkt 2) z tego maks. 4 MB na konfiguracje ProTool ) z tego 7 MB na konfiguracje ProTool

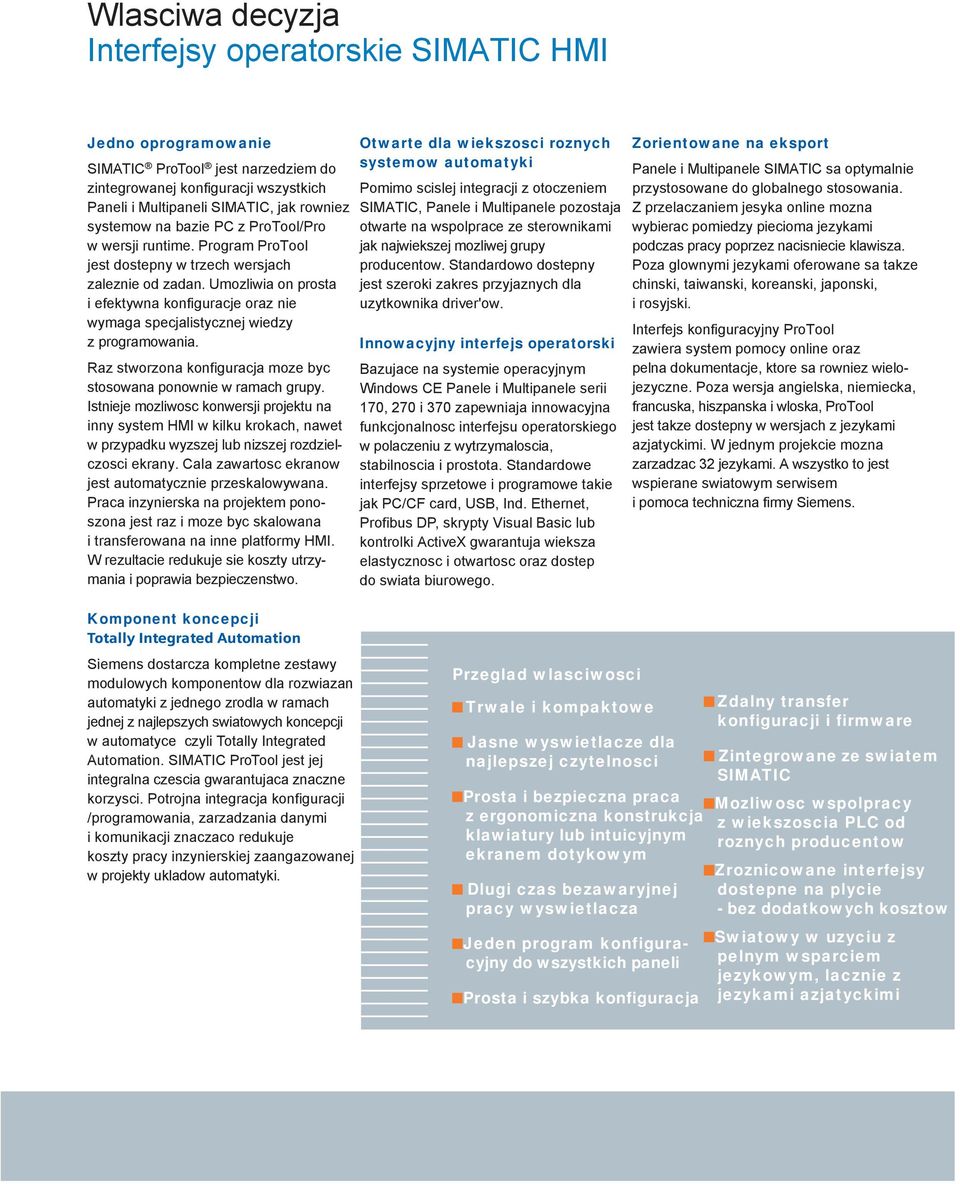

4 Wlasciwa decyzja Interfejsy operatorskie SIMATIC HMI Jedno oprogramowanie SIMATIC ProTool jest narzedziem do zintegrowanej konfiguracji wszystkich Paneli i Multipaneli SIMATIC, jak rowniez systemow na bazie PC z ProToolPro w wersji runtime. Program ProTool jest dostepny w trzech wersjach zaleznie od zadan. Umozliwia on prosta i efektywna konfiguracje oraz nie wymaga specjalistycznej wiedzy z programowania. Raz stworzona konfiguracja moze byc stosowana ponownie w ramach grupy. Istnieje mozliwosc konwersji projektu na inny system HMI w kilku krokach, nawet w przypadku wyzszej lub nizszej rozdzielczosci ekrany. Cala zawartosc ekranow jest automatycznie przeskalowywana. Praca inzynierska na projektem ponoszona jest raz i moze byc skalowana i transferowana na inne platformy HMI. W rezultacie redukuje sie koszty utrzymania i poprawia bezpieczenstwo. Otwarte dla wiekszosci roznych systemow automatyki Pomimo scislej integracji z otoczeniem SIMATIC, Panele i Multipanele pozostaja otwarte na wspolprace ze sterownikami jak najwiekszej mozliwej grupy producentow. Standardowo dostepny jest szeroki zakres przyjaznych dla uzytkownika driver'ow. Innowacyjny interfejs operatorski Bazujace na systemie operacyjnym Windows CE Panele i Multipanele serii 70, 270 i 70 zapewniaja innowacyjna funkcjonalnosc interfejsu operatorskiego w polaczeniu z wytrzymaloscia, stabilnoscia i prostota. Standardowe interfejsy sprzetowe i programowe takie jak PCCF card, USB, Ind. Ethernet, Profibus DP, skrypty Visual Basic lub kontrolki ActiveX gwarantuja wieksza elastycznosc i otwartosc oraz dostep do swiata biurowego. Zorientowane na eksport Panele i Multipanele SIMATIC sa optymalnie przystosowane do globalnego stosowania. Z przelaczaniem jesyka online mozna wybierac pomiedzy piecioma jezykami podczas pracy poprzez nacisniecie klawisza. Poza glownymi jezykami oferowane sa takze chinski, taiwanski, koreanski, japonski, i rosyjski. Interfejs konfiguracyjny ProTool zawiera system pomocy online oraz pelna dokumentacje, ktore sa rowniez wielojezyczne. Poza wersja angielska, niemiecka, francuska, hiszpanska i wloska, ProTool jest takze dostepny w wersjach z jezykami azjatyckimi. W jednym projekcie mozna zarzadzac 2 jezykami. A wszystko to jest wspierane swiatowym serwisem i pomoca techniczna firmy Siemens. Komponent koncepcji Totally Integrated Automation Siemens dostarcza kompletne zestawy modulowych komponentow dla rozwiazan automatyki z jednego zrodla w ramach jednej z najlepszych swiatowych koncepcji w automatyce czyli Totally Integrated Automation. SIMATIC ProTool jest jej integralna czescia gwarantujaca znaczne korzysci. Potrojna integracja konfiguracji programowania, zarzadzania danymi i komunikacji znaczaco redukuje koszty pracy inzynierskiej zaangazowanej w projekty ukladow automatyki. Przeglad wlasciwosci Trwale i kompaktowe Jasne wyswietlacze dla najlepszej czytelnosci Prosta i bezpieczna praca z ergonomiczna konstrukcja klawiatury lub intuicyjnym ekranem dotykowym Dlugi czas bezawaryjnej pracy wyswietlacza Jeden program konfiguracyjny do wszystkich paneli Prosta i szybka konfiguracja Zdalny transfer konfiguracji i firmware Zintegrowane ze swiatem SIMATIC Mozliwosc wspolpracy z wiekszoscia PLC od roznych producentow Zroznicowane interfejsy dostepne na plycie - bez dodatkowych kosztow Swiatowy w uzyciu z pelnym wsparciem jezykowym, lacznie z jezykami azjatyckimi

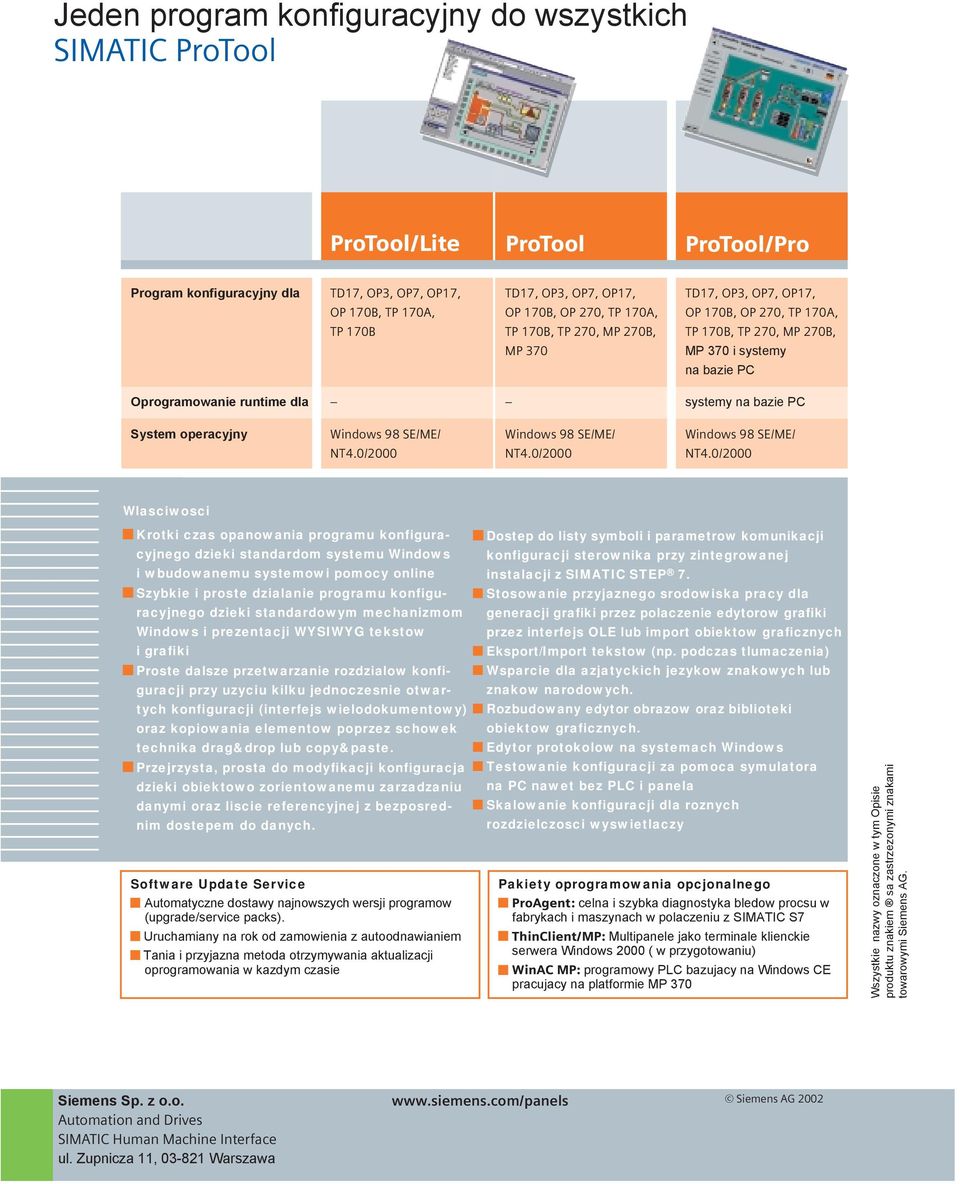

5 Jeden program konfiguracyjny do wszystkich SIMATIC ProTool ProToolLite ProTool ProToolPro Program konfiguracyjny dla TD7, OP, OP7, OP7, TD7, OP, OP7, OP7, TD7, OP, OP7, OP7, OP 70B, TP 70A, OP 70B, OP 270, TP 70A, OP 70B, OP 270, TP 70A, TP 70B TP 70B, TP 270, MP 270B, TP 70B, TP 270, MP 270B, MP 70 MP 70 i systemy na bazie PC Oprogramowanie runtime dla systemy na bazie PC System operacyjny Windows 98 SEME Windows 98 SEME Windows 98 SEME NT NT NT Wlasciwosci Krotki czas opanowania programu konfiguracyjnego dzieki standardom systemu Windows i wbudowanemu systemowi pomocy online Szybkie i proste dzialanie programu konfiguracyjnego dzieki standardowym mechanizmom Windows i prezentacji WYSIWYG tekstow i grafiki Proste dalsze przetwarzanie rozdzialow konfiguracji przy uzyciu kilku jednoczesnie otwartych konfiguracji (interfejs wielodokumentowy) oraz kopiowania elementow poprzez schowek technika drag&drop lub copy&paste. Przejrzysta, prosta do modyfikacji konfiguracja dzieki obiektowo zorientowanemu zarzadzaniu danymi oraz liscie referencyjnej z bezposrednim dostepem do danych. Software Update Service Automatyczne dostawy najnowszych wersji programow (upgradeservice packs). Uruchamiany na rok od zamowienia z autoodnawianiem Tania i przyjazna metoda otrzymywania aktualizacji oprogramowania w kazdym czasie Dostep do listy symboli i parametrow komunikacji konfiguracji sterownika przy zintegrowanej instalacji z SIMATIC STEP 7. Stosowanie przyjaznego srodowiska pracy dla generacji grafiki przez polaczenie edytorow grafiki przez interfejs OLE lub import obiektow graficznych EksportImport tekstow (np. podczas tlumaczenia) Wsparcie dla azjatyckich jezykow znakowych lub znakow narodowych. Rozbudowany edytor obrazow oraz biblioteki obiektow graficznych. Edytor protokolow na systemach Windows Testowanie konfiguracji za pomoca symulatora na PC nawet bez PLC i panela Skalowanie konfiguracji dla roznych rozdzielczosci wyswietlaczy Pakiety oprogramowania opcjonalnego ProAgent: celna i szybka diagnostyka bledow procsu w fabrykach i maszynach w polaczeniu z SIMATIC S7 ThinClientMP: Multipanele jako terminale klienckie serwera Windows 2000 ( w przygotowaniu) WinAC MP: programowy PLC bazujacy na Windows CE pracujacy na platformie MP 70 Wszystkie nazwy oznaczone w tym Opisie produktu znakiem sa zastrzezonymi znakami towarowymi Siemens AG. Siemens Sp. z o.o. Automation and Drives SIMATIC Human Machine Interface ul. Zupnicza, 0-82 Warszawa Siemens AG 2002
