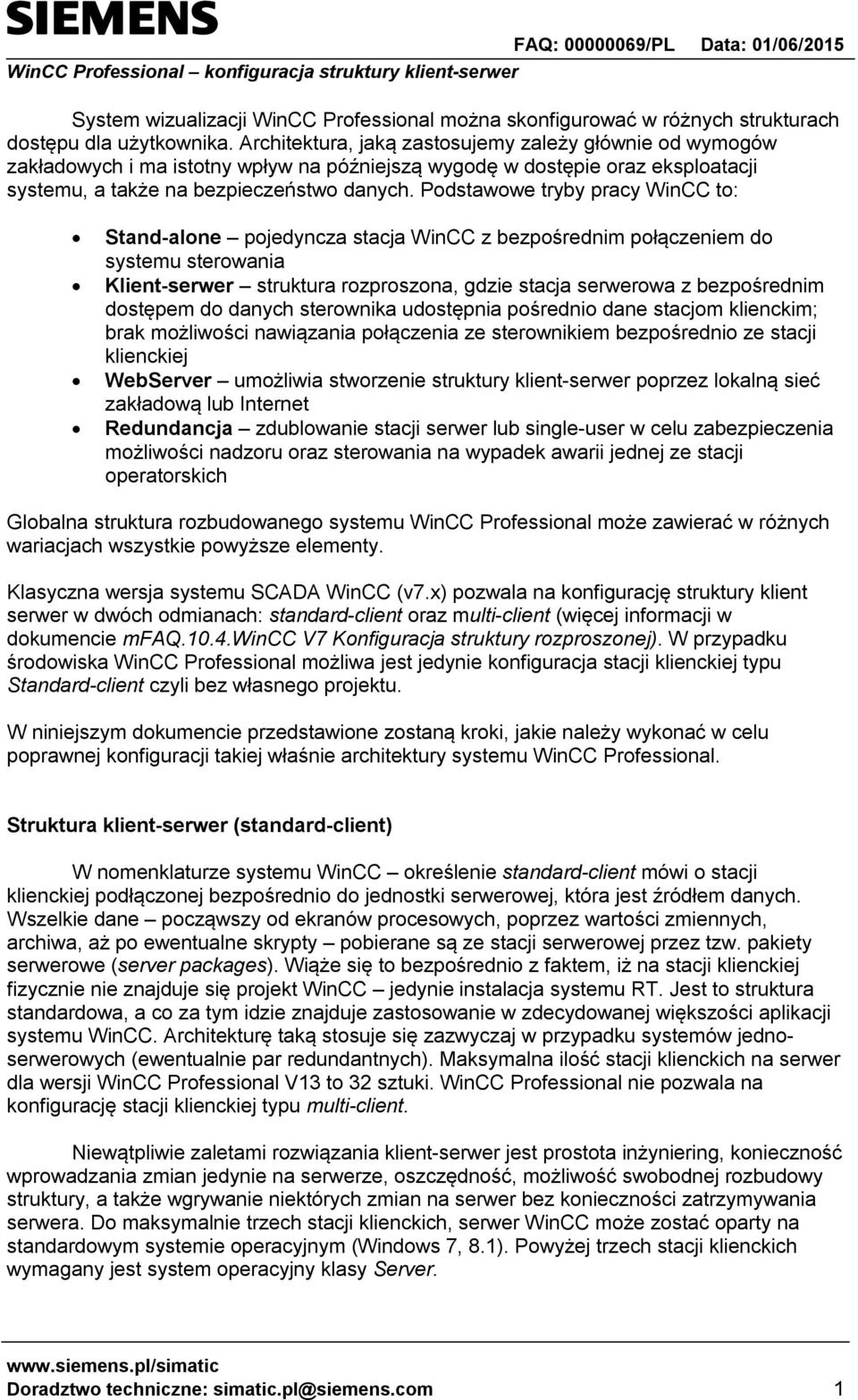

1 System wizualizacji WinCC Professional można skonfigurować w różnych strukturach dostępu dla użytkownika. Architektura, jaką zastosujemy zależy głównie od wymogów zakładowych i ma istotny wpływ na późniejszą wygodę w dostępie oraz eksploatacji systemu, a także na bezpieczeństwo danych. Podstawowe tryby pracy WinCC to: Stand-alone pojedyncza stacja WinCC z bezpośrednim połączeniem do systemu sterowania Klient-serwer struktura rozproszona, gdzie stacja serwerowa z bezpośrednim dostępem do danych sterownika udostępnia pośrednio dane stacjom klienckim; brak możliwości nawiązania połączenia ze sterownikiem bezpośrednio ze stacji klienckiej WebServer umożliwia stworzenie struktury klient-serwer poprzez lokalną sieć zakładową lub Internet Redundancja zdublowanie stacji serwer lub single-user w celu zabezpieczenia możliwości nadzoru oraz sterowania na wypadek awarii jednej ze stacji operatorskich Globalna struktura rozbudowanego systemu WinCC Professional może zawierać w różnych wariacjach wszystkie powyższe elementy. Klasyczna wersja systemu SCADA WinCC (v7.x) pozwala na konfigurację struktury klient serwer w dwóch odmianach: standard-client oraz multi-client (więcej informacji w dokumencie mfaq.10.4.wincc V7 Konfiguracja struktury rozproszonej). W przypadku środowiska WinCC Professional możliwa jest jedynie konfiguracja stacji klienckiej typu Standard-client czyli bez własnego projektu. W niniejszym dokumencie przedstawione zostaną kroki, jakie należy wykonać w celu poprawnej konfiguracji takiej właśnie architektury systemu WinCC Professional. Struktura klient-serwer (standard-client) W nomenklaturze systemu WinCC określenie standard-client mówi o stacji klienckiej podłączonej bezpośrednio do jednostki serwerowej, która jest źródłem danych. Wszelkie dane począwszy od ekranów procesowych, poprzez wartości zmiennych, archiwa, aż po ewentualne skrypty pobierane są ze stacji serwerowej przez tzw. pakiety serwerowe (server packages). Wiąże się to bezpośrednio z faktem, iż na stacji klienckiej fizycznie nie znajduje się projekt WinCC jedynie instalacja systemu RT. Jest to struktura standardowa, a co za tym idzie znajduje zastosowanie w zdecydowanej większości aplikacji systemu WinCC. Architekturę taką stosuje się zazwyczaj w przypadku systemów jednoserwerowych (ewentualnie par redundantnych). Maksymalna ilość stacji klienckich na serwer dla wersji WinCC Professional V13 to 32 sztuki. WinCC Professional nie pozwala na konfigurację stacji klienckiej typu multi-client. Niewątpliwie zaletami rozwiązania klient-serwer jest prostota inżyniering, konieczność wprowadzania zmian jedynie na serwerze, oszczędność, możliwość swobodnej rozbudowy struktury, a także wgrywanie niektórych zmian na serwer bez konieczności zatrzymywania serwera. Do maksymalnie trzech stacji klienckich, serwer WinCC może zostać oparty na standardowym systemie operacyjnym (Windows 7, 8.1). Powyżej trzech stacji klienckich wymagany jest system operacyjny klasy Server. Doradztwo techniczne: simatic.pl@siemens.com 1

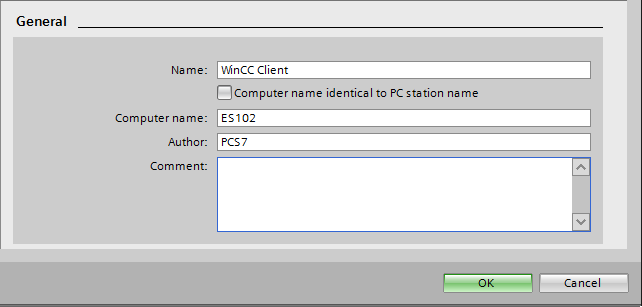

2 Założenie oraz konfiguracja właściwości projektu Pierwszym krokiem w budowie systemu jest stworzenie projektu na stacji serwerowej (lub inżynierskiej) dla projektu WinCC Professional Runtime. W tym celu zakładamy nowy projekt zgodnie z poniższym zrzutem ekranu: Następnie w ustawieniach projektu należy wprowadzić nazwę komputera (Computer name), na którym projekt będzie docelowo pracował. Może się ona różnić od nazwy stacji w projekcie: Kolejnym krokiem jest wstawienie do projektu stacji klienckiej WinCC. Czyli wybierając opcję dodania nowego urządzenia (Add new device) tworzymy stację kliencką, a co za tym idzie projekt typu multi-user. Podobnie jak w przypadku stacji serwerowej przypisujemy odpowiednie parametry do projektu: Doradztwo techniczne: simatic.pl@siemens.com 2

3 W konfiguracji obu urządzeń należy dodać jeszcze interfejs jaki będzie wykorzystany do komunikacji (np. karta sieciowa uniwersalna IE General dostępna w katalogu sprzętowym) oraz sparametryzować adresy stacji PC zgodnie z docelową konfiguracją. Połączenie stacji w relację klient-serwer Krokiem finalnym definicji struktury projektu jest połączenie stacji serwer oraz klient. W tym celu w widoku sieci (Devices & networks) z paska menu wybieramy widok urządzeń, które mogą być ze sobą powiązana (Relations), a następnie przeciągamy połączenie pomiędzy projektem WinCC RT Prof. a WinCC Client. Zostanie utworzona zależność HMI pomiędzy stacją serwerową a kliencką. Od tego momentu system traktuje strukturę jako klient-serwer, co za tym idzie po uruchomieniu trybu Runtime, system będzie wymagał licencji Server for WinCC Professional Runtime na stacji serwerowej. W ustawieniach Runtime settings stacji klienckiej należy określić dodatkowo parametry graficzne okna oraz inne opcje, takie jak lista uruchamianych procedur, ekran startowy, ustawienia językowe czy też klawiatury. Definicja użytkowników systemu Kolejnym krokiem jest stworzenie użytkownika, który będzie posiadał uprawnienia, które pozwolą na połączenie się z projektem oraz uruchomienie go na stacji klienckiej. Użytkownika dodajemy standardowo w module User administration projektu serwera. Przykładowa konfiguracja operatora może wygląda w następujący sposób: Doradztwo techniczne: simatic.pl@siemens.com 3

4 W WinCC Professional nie ma konieczności generowania pakietów serwerowych ręcznie (jak odbywa się to w klasycznej wersji systemu), dzieje się to automatycznie, także po wykonaniu powyższych kroków konfiguracyjnych można uruchomić projekt na serwerze i połączyć z nim stację kliencką. Ustawienia systemu operacyjnego Uprzednio trzeba się jeszcze upewnić czy na warstwie systemu operacyjnego spełnione są wszelkie wymagania dotyczące poprawnej komunikacji w sieci windowsowej. Musimy uzyskać taki efekt, aby w otoczeniu sieciowym systemu operacyjnego oba komputery widziały się poprawnie oraz aby była możliwość wzajemnej wymiany danych (przeglądania oraz otwierania plików udostępnionych dla autoryzowanych użytkowników. W tym celu należy pamiętać o standardowych wymaganiach systemowych: poprawna adresacja stacji w sieci Ethernet przypisanie stacji do tej samej grupy roboczej w sieci LAN udostępnienie folderu w sieci (folder projektu WinCC jest udostępniony jest automatycznie) na obu stacjach musi być stworzony oraz zalogowany użytkownik o tej samej nazwie oraz takim samym haśle (hasło nie może być puste) użytkownik musi przynależeć do grupy SIMATIC HMI W razie problemów komunikacyjnych warto również odwiedzić następującą lokalizację sieciową: Jeśli powyższe wymagania zostaną spełnione możemy uruchomić projekt na stacji serwerowej oraz klienckiej. Doradztwo techniczne: simatic.pl@siemens.com 4
