1 PŁYTY I USZCZELKI WŁÓKNISTO-ELASTOMEROWE

2 WŁÓKNISTO-ELASTOMEROWE Zastosowanie przemysłowe Uszczelnienia do zastosowań przemysłowych w energetyce, ciepłownictwie, przemyśle petrochemicznym i rafineryjnym, chemicznym, koksowniczym, metalurgicznym, budowie maszyn; stosowane do rurociągowych połączeń kołnierzowych zarówno z kołnierzami z oznaczeniem PN jak i oznaczeniem klasy, aparaty, pompy, armatura, śrubunki, instalacje o małej powierzchni uszczelki w urządzeniach gazowych, w urządzeniach podgrzewaczy wody, korkach kaloryferów, także w wysokoobciążonych połączeniach silników spalinowych np. przyłącze filtra olejowego, pompy próżniowe, instalacje pary technologicznej i gorącej wody, sprężarki, układy chłodnicze. SPETOBAR TALuft BAS 340 BAS 340 BAS 340 jest to płyta lub uszczelka na bazie włókien aramidowych, nieorganicznych napełniaczy z wysokojakościowym elastomerem jako środkiem wiążącym, uzyskiwana w specjalnym procesie wielokrotnego walcowania, posiada wyjątkowe w swojej klasie własności mechaniczne, termiczne oraz odporność chemiczną, zdolność pracy przy wysokich ciśnieniach i bardzo wysoką szczelność (TA-Luft); materiał nie zawiera jakichkolwiek środków oddziaływujących fizjologicznie, nie posiada też barwników, posiada dużą wytrzymałość na rozrywanie, ścinanie oraz na naciski; jest przeznaczony do uszczelnień zarówno mediów gazowych jak i płynnych np. olejów, płynnych materiałów pędnych, freonów, płynnych gazów, rozpuszczalników, czynników chłodniczych a także do uszczelniania gorącej wody i pary1; łatwo obrabialny. Wykończenie powierzchni: BAS 340 posiada standardowo powierzchnię wykończoną środkiem zapobiegającym przywieraniu do przylg o wysokim współczynniku tarcia, w związku z tym dodatkowe działanie w kierunku podniesienia własności powierzchni nie są zalecane; tylko w przypadkach, gdzie montaż następuje poprzez wzajemny obrót elementów połączenia płyta (uszczelka) może być dostarczona z jednostronnie lub dwustronnie grafitowaną powierzchnią; BAS 340 jako jeden z nielicznych materiałów włóknisto-elastomerowych posiada ognioodporność (BS 6755); może współpracować z tlenem, środkami spożywczymi (atest PZH), gazem (IGNIG), wodą pitną i żywnością (atest PZH) itd. 1 - w przypadku instalacji wody gorącej i pary do pracy ze zmiennymi obciążeniami polecamy uszczelki serii SPETOGRAF. BAS 340 I BAS 340 I jest płytą wykonaną z takiej samej mieszanki włóknisto-elastomerowej jak płyta BAS 340; posiada zatem zbliżone walory dotyczące chemoodporności, bierności fizjologicznej, odporności na starzenie itd.; posiada jednak wewnętrzne zbrojenie w postaci siatki cięto-ciągnionej wykonanej ze stali o grubości mm, co podnosi w szczególności wytrzymałość na rozrywanie, ściskanie oraz ścinanie, odporność na relaksację oraz dodatkowo podnosi sztywność uszczelki podczas montażu; dzięki zbrojeniu podniesiona zostaje także obciążalność materiału ciśnieniem i/lub temperaturą co ma szczególnie znacznie przy zastosowaniach w kontakcie z gorącą wodą lub parą; BAS 340 I stosuje się dzięki jego walorom w przemyśle chemicznym, rafineriach, elektrowniach, koksowniach wszędzie tam, gdzie występują znaczne obciążenia ciśnieniem i temperaturą oraz gdzie mamy do czynienia z wąskimi powierzchniami przylgowymi; powierzchnia płyty BAS 340 I jest wykonana jako antyadhezyjna o wysokim współczynniku tarcia; w wykonaniach specjalnych - w celu obniżenia współczynnika tarcia dla połączeń montowanych przez obrót dostępne są także z pokryciem grafitowym jedno lub dwustronnie. BAS 300 BAS 300 jest materiałem zbudowanym na bazie włókien aramidowych oraz innych substytutów azbestu powiązanych wysokojakościową mieszanką elastomerową w specjalnie opracowanym procesie walcowania; materiał ma dobre własności formujące, wysoką gazoszczelność, wykazuje także wysokie własności mechaniczne i odporność termiczną; może to być materiał uniwersalny w zakresie średnich obciążeń termicznych, mechanicznych; materiał może być używany w kontakcie z tlenem; BAS 300 w standardowym wykonaniu posiada powierzchnie antyadhezyjne o wysokim współczynniku tarcia; używany w układach hydraulicznych, chłodniczych (zarówno z freonowymi jak i wodno-bazowymi czynnikami chłodniczymi), mieszaniny wodne, środki przeciwzamarzające, rozpuszczalniki, roztwory zasad, oleje, paliwa. BAS 370 BAS 370 jest materiałem zbudowanym na bazie włókien aramidowych oraz innych substytutów azbestu powiązanych wysokojakościową mieszanką elastomerową, w specjalnie opracowanym procesie walcowania; materiał ma dobre własności formujące, dobrą szczelność oraz dobrą odporność chemiczną; może być traktowany jako ekonomiczna alternatywa przy umiarkowanie obciążonych połączeniach np. w układach wodnych, olejowych, chłodniczych, freonowych, przy rozcieńczonych zasadach i rozpuszczalnikach. SKUTECZNE SYSTEMY SZCZELNOŚCI 2

3 WŁÓKNISTO-ELASTOMEROWE Zastosowanie ogólne Uszczelnienia ogólnego przeznaczenia układów gazowych, wodnych, chłodniczych, olejowych, paliwowych, rozpuszczalników, płynnego gazu o średnich i niskich obciążeniach termicznych i mechanicznych; stosowany do uszczelniania połączeń kołnierzowych rurociągów i armatury, urządzeń sanitarnych, misek olejowych, transformatorów, mniejszych zbiorników ciśnieniowych, zbiorników magazynowych, przekładki itd. BAS 380 BAS 380 jest materiałem zbudowanym na bazie włókien aramidowych oraz innych substytutów azbestu powiązanych odpowiednią mieszanką elastomerową; materiał posiada odporność na oleje, rozpuszczalniki, wykazuje się bardzo wysoką formowalnością i elastycznością oraz wysoką gazoszczelnością ; wykazuje dobre doszczelnienie już przy niskich naprężeniach kontaktowych; stosowany w układach olejowych, technice sanitarnej, układach chłodniczych. BAS 390 BAS 390 jest materiałem zbudowanym na bazie włókien aramidowych oraz innych substytutów azbestu powiązanych odpowiednią mieszanką elastomerową; materiał jest obojętny fizjologicznie, nie zawiera pigmentów, jest bardzo ekonomiczny; posiada wysoką formowalność oraz elastyczność co daje szczelność już przy niskich naprężeniach kontaktowych, uszczelka wykorzystywana w technice sanitarnej, wodociągach, układach olejowych, pokrywach zaworów, misek olejowych, itd., (tam gdzie występują niskie naprężenia kontaktowe); atest PZH. BAS 378 BAS 378 materiał wykonany na bazie włókien aramidowych i innych odpornych termicznie i chemicznie materiałów. Uszczelnienie posiada dobre właściwości uszczelniające w kontakcie z gazami i cieczami. W połączeniu z dużą zdolnością dopasowywania się do powierzchni uszczelnianych są ekonomiczną alternatywą materiału na uszczelki. Uszczelka przeznaczona na połączenia kołnierzowo śrubowe działające przy niskich obciążeniach termiczno-mechanicznych. BAS 378 zalecany jest do uszczelnienia olejów hydraulicznych, przekładniowych jak również paliw, rozpuszczalników oraz wody. BAS 358 BAS 378 to płyta wykonana na bazie włókien organicznych połączonych NBR. Zalecana przy niższych parametrach szczególnie na instalacje wody i powietrza; jest to najbardziej ekonomiczny materiał z grupy materiałów BAS SKUTECZNE SYSTEMY SZCZELNOŚCI 3

4 WŁÓKNISTO-ELASTOMEROWE PARAMETRY USZCZELNIEŃ Parametr Jednostka BAS 340 BAS 340 I BAS 300 BAS 370 BAS 380 BAS 390 BAS 378 BAS 358 Gęstość g/cm 3 1,8 2,6 1,75 1,95 1,9 2,1 1,7 1,8 1,7 1,9 1,6 1,9 Utrata masy po prażeniu wg DIN % Wytrzymałość na rozciąganie wg ASTM F wg DIN N/mm Naprężenia resztkowe wg DIN h, 300 C h, 175 C... N/mm Ściśliwość i powrót elastyczny wg ASTM F 36 J Ściśliwość... powrót elastyczny... % Przepuszczalność azotu wg DIN 3535, rozdział 6FA mg/(m s) 0,02 0,05 0,05 0,1 0,02 0,05 Pęcznienie zgodnie wg ASTM F 146 ASTM olej IRM 903 (zastępuje olej nr 3) ; 5h, 150 C przyrost grubości... przyrost masy... ASTM paliwo B; 5h, temperatura pokojowa przyrost grubości... przyrost masy... roztwór woda/płyn nie zamarzający 50:50; 5h; 100 przyrost grubości... przyrost masy... % Krótkotrwałe obciążenie temperaturowe C Maksymalna ciągła temperatura pracy C 250* 275* 250* 250* 200* 220* 220* 140* Maksymalne ciśnienie pracy bar 150* 300* 100* 100* 50* 60* 100* 40* *UWAGA! maksymalna temperatura i ciśnienie nie mogą występować jednocześnie (patrz wykresy) i są zależne m.in. od medium Rozmiar płyty mm 1500 x 1500** Dostępne grubości mm 0,3 4,0 5,0 0,3 4,0 5,0 0,3 0,3 5,0 ** wymiary dostępne na zamówienie: 1500 X 2250, 1500 X 3000 SKUTECZNE SYSTEMY SZCZELNOŚCI 4

5 WŁÓKNISTO-ELASTOMEROWE Zakres parametrów pracy uszczelek o grubości 2 mm para - woda gazy ciśnienie [bar] ciśnienie [bar] temperatura temperatura oleje, tłuszcze paliwa, rozpuszczalniki ciśnienie [bar] ciśnienie [bar] temperatura temperatura UWAGA! W przypadku wystąpienia co najmniej jednej z poniższych okoliczności prosimy o kontakt: - BAS 340I, BAS 378, BAS ciśnienie powyżej 40 bar lub/i temperatura powyżej 150 C (pola na wykresach w kolorze jasnoszarym) - grubość uszczelek inna niż 2 mm - średnica nominalna większa lub równa 500 mm (24 in.) - media inne niż podane na wykresach np. kwasy lub zasady SKUTECZNE SYSTEMY SZCZELNOŚCI 5

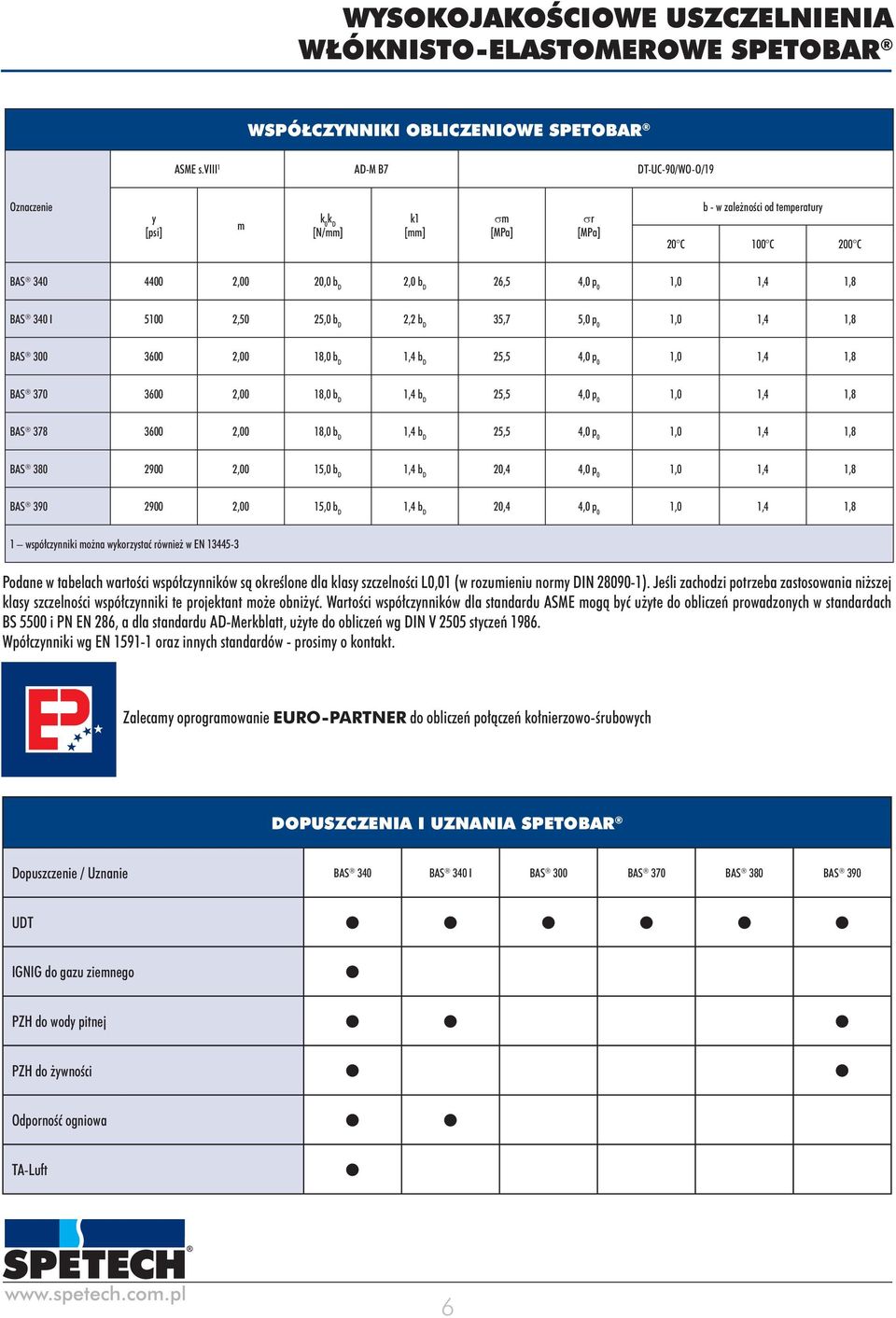

6 WŁÓKNISTO-ELASTOMEROWE WSPÓŁCZYNNIKI OBLICZENIOWE ASME s.viii 1 AD-M B7 DT-UC-90/WO-O/19 y [psi] m k 0 k D [N/mm] k1 [mm] σm [MPa] σr [MPa] b - w zależności od temperatury 20 C 100 C 200 C BAS ,0 b D b D 26,5 4,0 p 0 BAS 340 I ,50 25,0 b D 2,2 b D 35,7 5,0 p 0 BAS ,0 b D 25,5 4,0 p 0 BAS ,0 b D 25,5 4,0 p 0 BAS ,0 b D 25,5 4,0 p 0 BAS ,0 b D 20,4 4,0 p 0 BAS ,0 b D 20,4 4,0 p 0 1 współczynniki można wykorzystać również w EN Podane w tabelach wartości współczynników są określone dla klasy szczelności L0,01 (w rozumieniu normy DIN ). Jeśli zachodzi potrzeba zastosowania niższej klasy szczelności współczynniki te projektant może obniżyć. Wartości współczynników dla standardu ASME mogą być użyte do obliczeń prowadzonych w standardach BS 5500 i PN EN 286, a dla standardu AD-Merkblatt, użyte do obliczeń wg DIN V 2505 styczeń Wpółczynniki wg EN oraz innych standardów - prosimy o kontakt. Zalecamy oprogramowanie EURO-PARTNER do obliczeń połączeń kołnierzowo-śrubowych DOPUSZCZENIA I UZNANIA Dopuszczenie / Uznanie BAS 340 BAS 340 I BAS 300 BAS 370 BAS 380 BAS 390 UDT IGNIG do gazu ziemnego PZH do wody pitnej PZH do żywności Odporność ogniowa TA-Luft 6

7 WŁÓKNISTO-ELASTOMEROWE Odkąd SPETECH obecny jest na rynku bezazbestowych uszczelnień przemysłowych, a ma to miejsce od 1991 roku, zaspakajamy w profesjonalny sposób nie tylko potrzeby produktowe naszych klientów, ale również rozpoznajemy i rozwiązujemy ich problemy techniczno-eksploatacyjne w aspekcie ekonomicznym z zakresu szczelności urządzeń i instalacji. SPETECH to nie tylko oferta produktowa, ale również filozofia partnerskich relacji z użytkownikami bezazbestowych uszczelnień przemysłowych zbudowana na bazie stanowiącej połączenie wiedzy inżynierskiej z doświadczeniami naszych partnerów oraz klientów. Domeną naszej działalności jest obszar stosowania uszczelnień spoczynkowych do aparatów i rurociągów przemysłowych, a także dynamicznych i quasi statycznych do pomp i armatury. Oferta produktowa oparta jest na możliwościach wytwórczych nowoczesnego parku maszynowego i prowadzona jest zgodnie z posiadanym certyfikatem jakości ISO Nowoczesne, w pełni zautomatyzowane i wyposażone w system stałej kontroli splatarki do produkcji pakunków plecionych z wysokojakościowych przędz, automaty do wielkoseryjnej produkcji preformowanych uszczelniających pierścieni grafitowych, nowoczesne gniazdo CNC, sterowane numerycznie gniazda do cięcia wysokoenergetycznym strumieniem wody w połączeniu z gniazdami wykonawstwa narzędzi pozwalają na szybką i rzetelną realizację nawet nietypowych zamówień klientów. Ponadto oferujemy unikalne oprogramowanie inżynierskie EURO-PARTNER do obliczeń połączeń kołnierzowo-śrubowych wg aktualnie używanych standardów m.in. EN 1591, usługi w zakresie projektowania, usługi w zakresie naprawy powierzchni przylgowych kołnierzy, a także akcesoria takie jak wycinarka okrągłych miękko materiałowych uszczelek czy komplety narzędzi do instalacji i demontażu pakunków dławnicowych. Nowoczesność SPETECH to także własna siedziba o modernistycznej architekturze oraz przyjaznych wnętrzach będąca bazą szkoleniową, produkcyjną, badawczą i administracyjną. Dzisiejsze oblicze SPETECH to kompleksowy, zorganizowany w procesy system obsługi klienta, obejmujący poza sprzedażą produktów doradztwo, szkolenia oraz nadzór montażowo eksploatacyjny dla użytkownika końcowego. Misja ta wraz z filozofią partnerskich relacji realizowana jest poprzez sieć wysokiej klasy inżynierów, uznawanych jako jedna z najlepszych europejskich narodowych grup konsultingowych w dziedzinie uszczelnień. SPETECH szczyci się uznaniem przez krajowe i zagraniczne instytucje certyfikujące. Posiadamy Uznania Urzędu Dozoru Technicznego dla własnego Laboratorium Badań Materiałów Uszczelnieniowych oraz procesu produkcji uszczelnień. Jesteśmy jedynym przedstawicielem Polski na forum Europejskiego Stowarzyszenia Producentów Uszczelnień (ESA). Najważniejszym jest dla nas zadowolenie naszych klientów. Dumni jesteśmy z tego, że całokształt naszych działań wychodzi naprzeciw oczekiwaniom i spotyka się z uznaniem, dzięki czemu jesteśmy dostawcą nie tylko gotowych produktów, ale kompleksowych rozwiązań dla przedsiębiorstw liderów w energetyce, petrochemii i chemii, zakładów celulozowo-papierniczych, maszynowych i wielu innych. 7

8 SPETECH sp. z o. o Bielsko-Biała 14, P-65, ul. Szyprów 17, POLAND tel.: / , fax: / , spetech@spetech.com.pl, DYSTRYBUTOR / KONSULTANT PL-2006/10-07 WE BAS, GUS, SPETECH, SPETECH-PARTNER, EUROPARTNER, SPETORING, SPETOGRAF,, SPETOFLON, SPETOMET, SPETOSPIR, SPETOTERM, GRAFMET, SPETOGUM, SPETOPAK - znaki towarowe SPETECH Sp. z o.o. Gore-GFO, Gore-Tex zastrzeżony znak firmy W.L.Gore Sigraflex, Sigraseal zastrzeżony znak firmy SGL Carbon, Belzona zastrzeżony znak firmy Belzona Polymerics Ltd. Wszystkie dane oparte są na najlepszej wiedzy. Nie są jednak podstawą przyjęcia odpowiedzialności za poprawne funkcjonowanie, które jest uwarunkowane wieloma innymi czynnikami. SPETECH zastrzega sobie prawo aktualizacji i wprowadzenia zmian zgodnie ze stanem wiedzy i techniki w obszarze opisanym w niniejszym opracowaniu.
