1 USZCZELNIENIA SPOCZYNKOWE SPETOFLON TAŚMY, PŁYTY I USZCZELKI Z PTFE

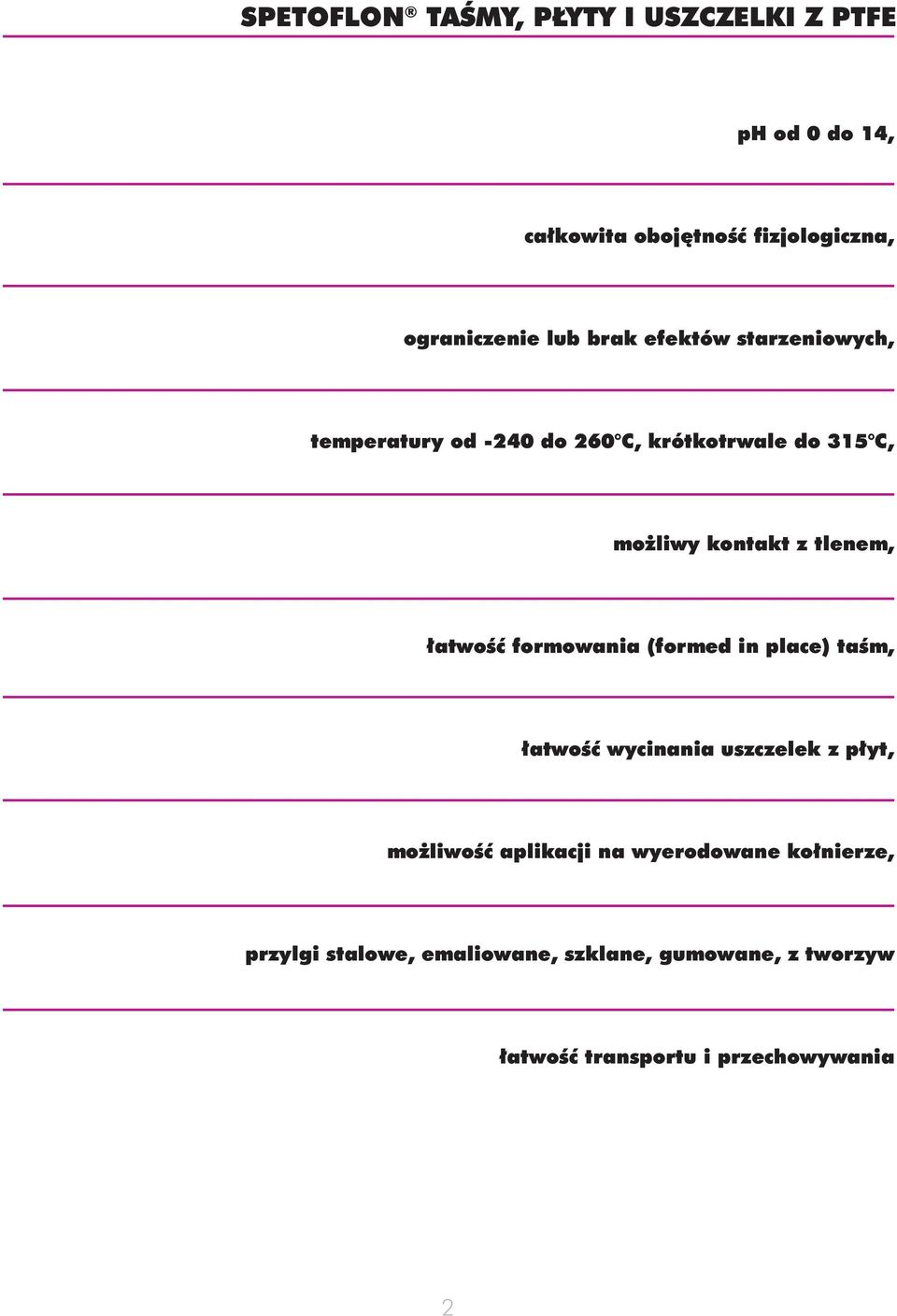

2 ph od 0 do 14, całkowita obojętność fizjologiczna, ograniczenie lub brak efektów starzeniowych, temperatury od -240 do 260 C, krótkotrwale do 315 C, możliwy kontakt z tlenem, łatwość formowania (formed in place) taśm, łatwość wycinania uszczelek z płyt, możliwość aplikacji na wyerodowane kołnierze, przylgi stalowe, emaliowane, szklane, gumowane, z tworzyw łatwość transportu i przechowywania 2

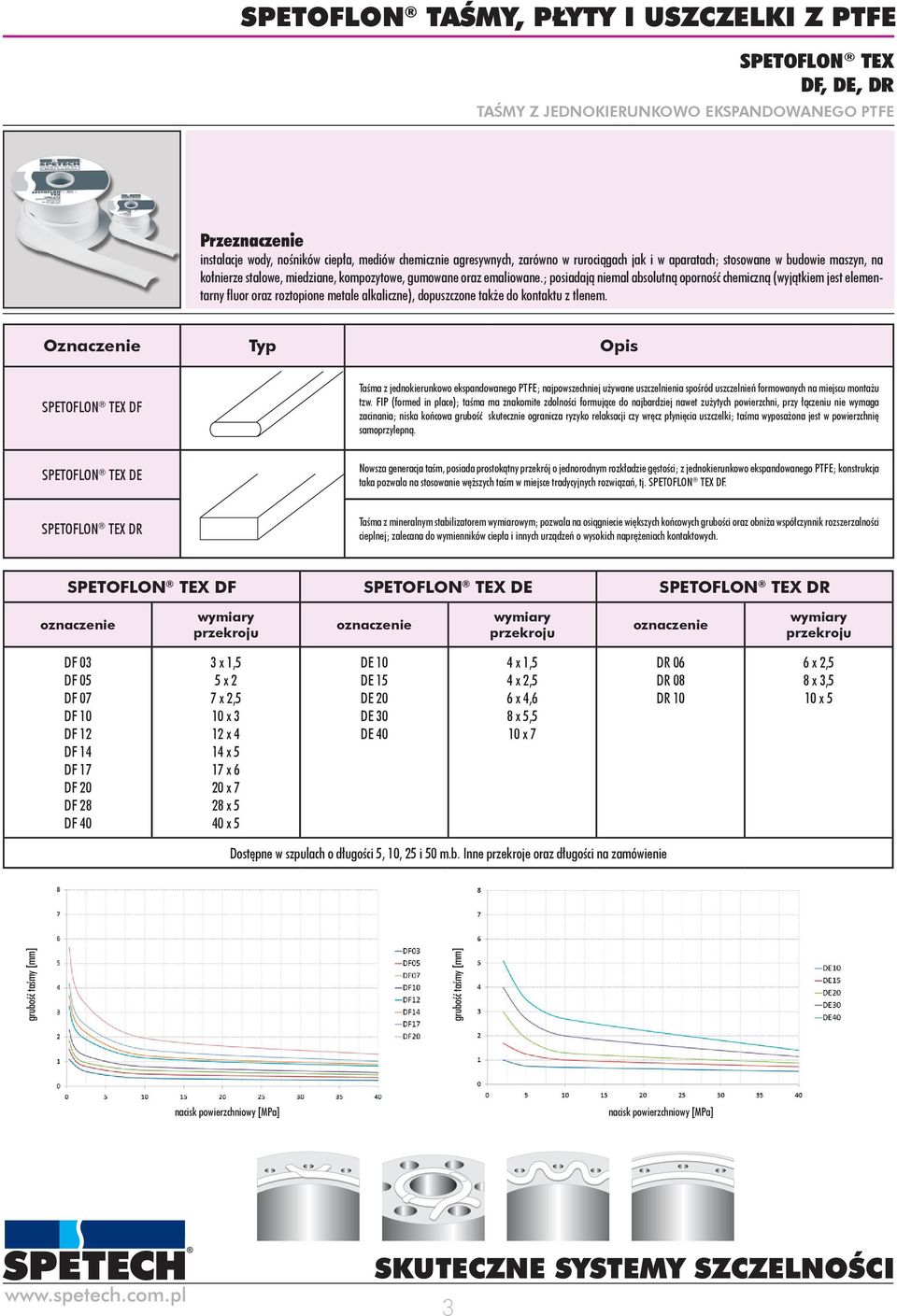

3 SPETOFLON TEX DF, DE, DR TAŚMY Z JEDNOKIERUNKOWO EKSPANDOWANEGO PTFE Przeznaczenie instalacje wody, nośników ciepła, mediów chemicznie agresywnych, zarówno w rurociągach jak i w aparatach; stosowane w budowie maszyn, na kołnierze stalowe, miedziane, kompozytowe, gumowane oraz emaliowane.; posiadają niemal absolutną oporność chemiczną (wyjątkiem jest elementarny fluor oraz roztopione metale alkaliczne), dopuszczone także do kontaktu z tlenem. Oznaczenie Typ Opis SPETOFLON TEX DF Taśma z jednokierunkowo ekspandowanego PTFE; najpowszechniej używane uszczelnienia spośród uszczelnień formowanych na miejscu montażu tzw. FIP (formed in place); taśma ma znakomite zdolności formujące do najbardziej nawet zużytych powierzchni, przy łączeniu nie wymaga zacinania; niska końcowa grubość skutecznie ogranicza ryzyko relaksacji czy wręcz płynięcia uszczelki; taśma wyposażona jest w powierzchnię samoprzylepną. SPETOFLON TEX DE Nowsza generacja taśm, posiada prostokątny przekrój o jednorodnym rozkładzie gęstości; z jednokierunkowo ekspandowanego PTFE; konstrukcja taka pozwala na stosowanie węższych taśm w miejsce tradycyjnych rozwiązań, tj. SPETOFLON TEX DF. SPETOFLON TEX DR Taśma z mineralnym stabilizatorem wymiarowym; pozwala na osiągniecie większych końcowych grubości oraz obniża współczynnik rozszerzalności cieplnej; zalecana do wymienników ciepła i innych urządzeń o wysokich naprężeniach kontaktowych. SPETOFLON TEX DF SPETOFLON TEX DE SPETOFLON TEX DR oznaczenie wymiary oznaczenie wymiary oznaczenie wymiary DF 03 DF 05 DF 07 DF 10 DF 12 DF 14 DF 17 DF 20 DF 28 DF 40 3 x 1,5 5 x 2 7 x 2,5 10 x 3 12 x 4 14 x 5 17 x 6 20 x 7 28 x 5 40 x 5 DE 10 DE 15 DE 20 DE 30 DE 40 4 x 1,5 4 x 2,5 6 x 4,6 8 x 5,5 10 x 7 DR 06 DR 08 DR 10 6 x 2,5 8 x 3,5 10 x 5 Dostępne w szpulach o długości 5, 10, 25 i 50 m.b. Inne przekroje oraz długości na zamówienie grubość taśmy [mm] grubość taśmy [mm] nacisk powierzchniowy [MPa] nacisk powierzchniowy [MPa] 3

4 SPETOFLON TEX BG TAŚMY Z WIELOKIERUNKOWO EKSPANDOWANEGO PTFE Przeznaczenie instalacje wody, nośników ciepła, mediów chemicznie agresywnych, zarówno w rurociągach jak i w aparatach; stosowane w budowie maszyn, na kołnierze stalowe, miedziane, kompozytowe, gumowane oraz emaliowane.; posiadają niemal absolutną oporność chemiczną (wyjątkiem jest elementarny fluor oraz roztopione metale alkaliczne), dopuszczone także do kontaktu z tlenem. Oznaczenie Typ Opis SPETOFLON TEX BG Taśma z eptfe do zastosowań w dużych kołnierzach stalowych lub w instalacjach z rurociągami i aparatami pokrytymi emalią; w odróżnieniu od uszczelek wycinanych z płyty uszczelka przygotowywana jest na miejscu montażu, redukuje koszty odpadów materiałowych; łatwo formowalna, o dużej ściśliwości, materiał taśm jest ekspandowany wielokierunkowo co zwiększa jego odporność na pełzanie; zastępują w tych instalacjach tradycyjne uszczelki w koszulce z PTFE; zapewniają wypełnienie dużych nierówności związanych z emaliowanymi pokryciami kołnierzy; nie podlegają starzeniu, zapewniają bardzo wysoką szczelność, wyposażona w powierzchnię samoprzylepną. SPETOFLON TEX BG typ wym. szpule m.b. typ wym. szpule m.b. typ wym. szpule m.b. typ wym. szpule m.b. BG 102 BG 152 BG 202 BG 252 BG 302 BG 352 BG 402 BG x 2 15 x 2 20 x 2 25 x 2 30 x 2 35 x 2 40 x 2 45 x 2 10; 25; 50 10; 25; 50 10; 25; 50 ; 25 BG 103 BG 153 BG 203 BG 253 BG 303 BG 353 BG 403 BG 453 BG 503 BG x 3 15 x 3 20 x 3 25 x 3 30 x 3 35 x 3 40 x 3 45 x 3 50 x 3 55 x 3 10; 25; 50 10; 25; 50 10; 25; 50 ; 25 BG 106 BG 156 BG 206 BG 256 BG 306 BG 356 BG 406 BG 456 BG 506 BG 556 BG 606 BG x 6 15 x 6 20 x 6 25 x 6 30 x 6 35 x 6 40 x 6 45 x 6 50 x 6 55 x 6 60 x 6 65 x 6 ; 25 5; 10 BG 209 BG 259 BG 309 BG 359 BG 409 BG 459 BG 509 BG 559 BG 609 BG x 9 25 x 9 30 x 9 35 x 9 40 x 9 45 x 9 50 x 9 55 x 9 60 x 9 65 x 9 ; 25 ; 25 ; 25 ; 25 5; 10 zmiana grubości taśmy [%] nacisk powierzchniowy [MPa] g 1,2 x g ok. 5 x g Zalecany sposób łączenia taśmy SPETOFLON TEX BG 4

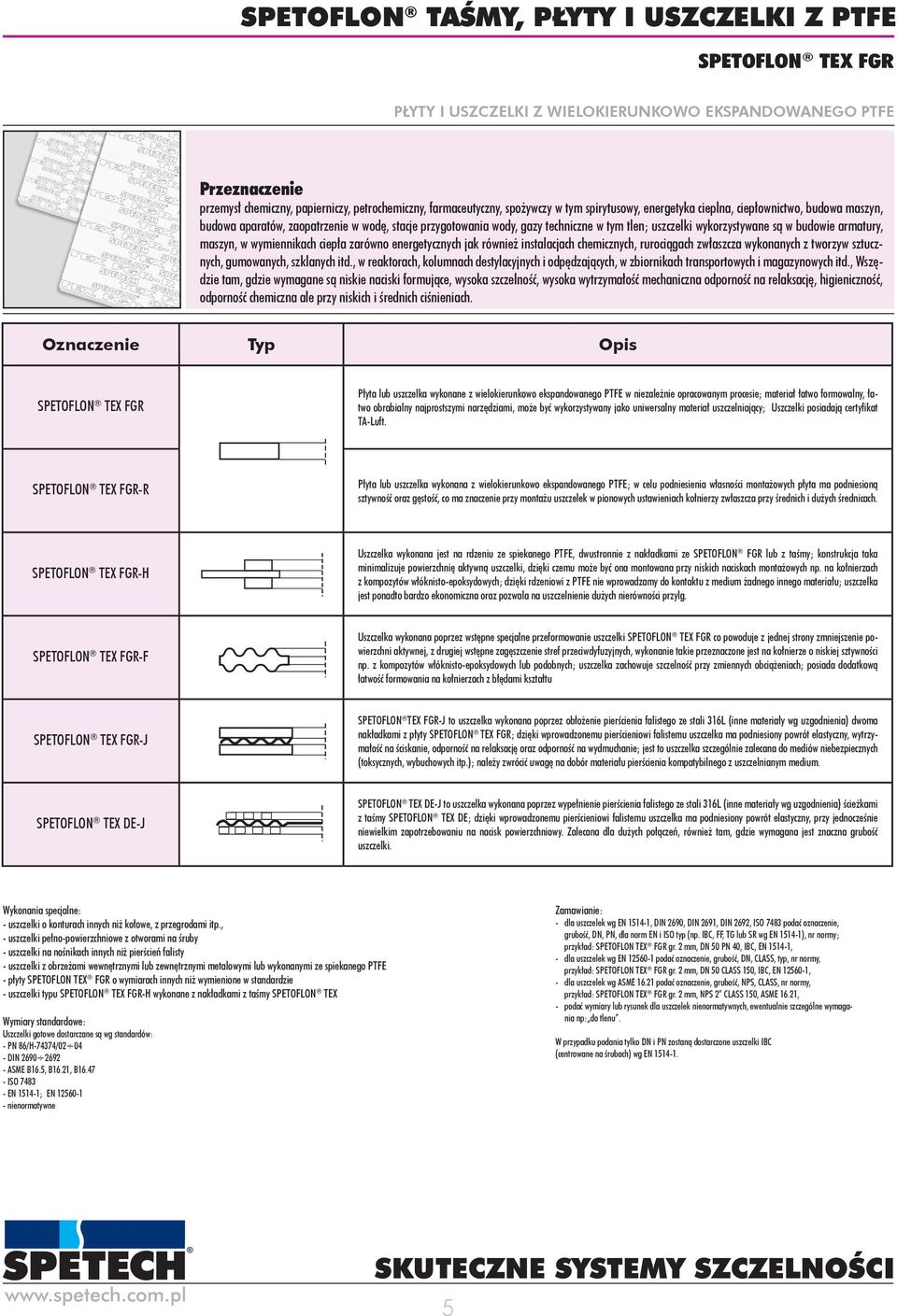

5 SPETOFLON TEX FGR PŁYTY I USZCZELKI Z WIELOKIERUNKOWO EKSPANDOWANEGO PTFE Przeznaczenie przemysł chemiczny, papierniczy, petrochemiczny, farmaceutyczny, spożywczy w tym spirytusowy, energetyka cieplna, ciepłownictwo, budowa maszyn, budowa aparatów, zaopatrzenie w wodę, stacje przygotowania wody, gazy techniczne w tym tlen; uszczelki wykorzystywane są w budowie armatury, maszyn, w wymiennikach ciepła zarówno energetycznych jak również instalacjach chemicznych, rurociągach zwłaszcza wykonanych z tworzyw sztucznych, gumowanych, szklanych itd., w reaktorach, kolumnach destylacyjnych i odpędzających, w zbiornikach transportowych i magazynowych itd., Wszędzie tam, gdzie wymagane są niskie naciski formujące, wysoka szczelność, wysoka wytrzymałość mechaniczna odporność na relaksację, higieniczność, odporność chemiczna ale przy niskich i średnich ciśnieniach. Oznaczenie Typ Opis SPETOFLON TEX FGR Płyta lub uszczelka wykonane z wielokierunkowo ekspandowanego PTFE w niezależnie opracowanym procesie; materiał łatwo formowalny, łatwo obrabialny najprostszymi narzędziami, może być wykorzystywany jako uniwersalny materiał uszczelniający; Uszczelki posiadają certyfikat TA-Luft. SPETOFLON TEX FGR-R Płyta lub uszczelka wykonana z wielokierunkowo ekspandowanego PTFE; w celu podniesienia własności montażowych płyta ma podniesioną sztywność oraz gęstość, co ma znaczenie przy montażu uszczelek w pionowych ustawieniach kołnierzy zwłaszcza przy średnich i dużych średnicach. SPETOFLON TEX FGR-H Uszczelka wykonana jest na rdzeniu ze spiekanego PTFE, dwustronnie z nakładkami ze SPETOFLON FGR lub z taśmy; konstrukcja taka minimalizuje powierzchnię aktywną uszczelki, dzięki czemu może być ona montowana przy niskich naciskach montażowych np. na kołnierzach z kompozytów włóknisto-epoksydowych; dzięki rdzeniowi z PTFE nie wprowadzamy do kontaktu z medium żadnego innego materiału; uszczelka jest ponadto bardzo ekonomiczna oraz pozwala na uszczelnienie dużych nierówności przylg. SPETOFLON TEX FGR-F Uszczelka wykonana poprzez wstępne specjalne przeformowanie uszczelki SPETOFLON TEX FGR co powoduje z jednej strony zmniejszenie powierzchni aktywnej, z drugiej wstępne zagęszczenie stref przeciwdyfuzyjnych, wykonanie takie przeznaczone jest na kołnierze o niskiej sztywności np. z kompozytów włóknisto-epoksydowych lub podobnych; uszczelka zachowuje szczelność przy zmiennych obciążeniach; posiada dodatkową łatwość formowania na kołnierzach z błędami kształtu SPETOFLON TEX FGR-J SPETOFLON TEX FGR-J to uszczelka wykonana poprzez obłożenie pierścienia falistego ze stali 316L (inne materiały wg uzgodnienia) dwoma nakładkami z płyty SPETOFLON TEX FGR; dzięki wprowadzonemu pierścieniowi falistemu uszczelka ma podniesiony powrót elastyczny, wytrzymałość na ściskanie, odporność na relaksację oraz odporność na wydmuchanie; jest to uszczelka szczególnie zalecana do mediów niebezpiecznych (toksycznych, wybuchowych itp.); należy zwrócić uwagę na dobór materiału pierścienia kompatybilnego z uszczelnianym medium. SPETOFLON TEX DE-J SPETOFLON TEX DE-J to uszczelka wykonana poprzez wypełnienie pierścienia falistego ze stali 316L (inne materiały wg uzgodnienia) ścieżkami z taśmy SPETOFLON TEX DE; dzięki wprowadzonemu pierścieniowi falistemu uszczelka ma podniesiony powrót elastyczny, przy jednocześnie niewielkim zapotrzebowaniu na nacisk powierzchniowy. Zalecana dla dużych połączeń, również tam, gdzie wymagana jest znaczna grubość uszczelki. Wykonania specjalne: - uszczelki o konturach innych niż kołowe, z przegrodami itp., - uszczelki pełno-powierzchniowe z otworami na śruby - uszczelki na nośnikach innych niż pierścień falisty - uszczelki z obrzeżami wewnętrznymi lub zewnętrznymi metalowymi lub wykonanymi ze spiekanego PTFE - płyty SPETOFLON TEX FGR o wymiarach innych niż wymienione w standardzie - uszczelki typu SPETOFLON TEX FGR-H wykonane z nakładkami z taśmy SPETOFLON TEX Wymiary standardowe: Uszczelki gotowe dostarczane są wg standardów: - PN 86/H-74374/ DIN ASME B16.5, B16.21, B ISO EN ; EN nienormatywne Zamawianie: - dla uszczelek wg EN , DIN 2690, DIN 2691, DIN 2692, ISO 7483 podać oznaczenie, grubość, DN, PN, dla norm EN i ISO typ (np. IBC, FF, TG lub SR wg EN ), nr normy; przykład: SPETOFLON TEX FGR gr. 2 mm, DN 50 PN 40, IBC, EN , - dla uszczelek wg EN podać oznaczenie, grubość, DN, CLASS, typ, nr normy, przykład: SPETOFLON TEX FGR gr. 2 mm, DN 50 CLASS 150, IBC, EN , - dla uszczelek wg ASME podać oznaczenie, grubość, NPS, CLASS, nr normy, przykład: SPETOFLON TEX FGR gr. 2 mm, NPS 2 CLASS 150, ASME 16.21, - podać wymiary lub rysunek dla uszczelek nienormatywnych, ewentualnie szczególne wymagania np: do tlenu. W przypadku podania tylko DN i PN zostaną dostarczone uszczelki IBC (centrowane na śrubach) wg EN

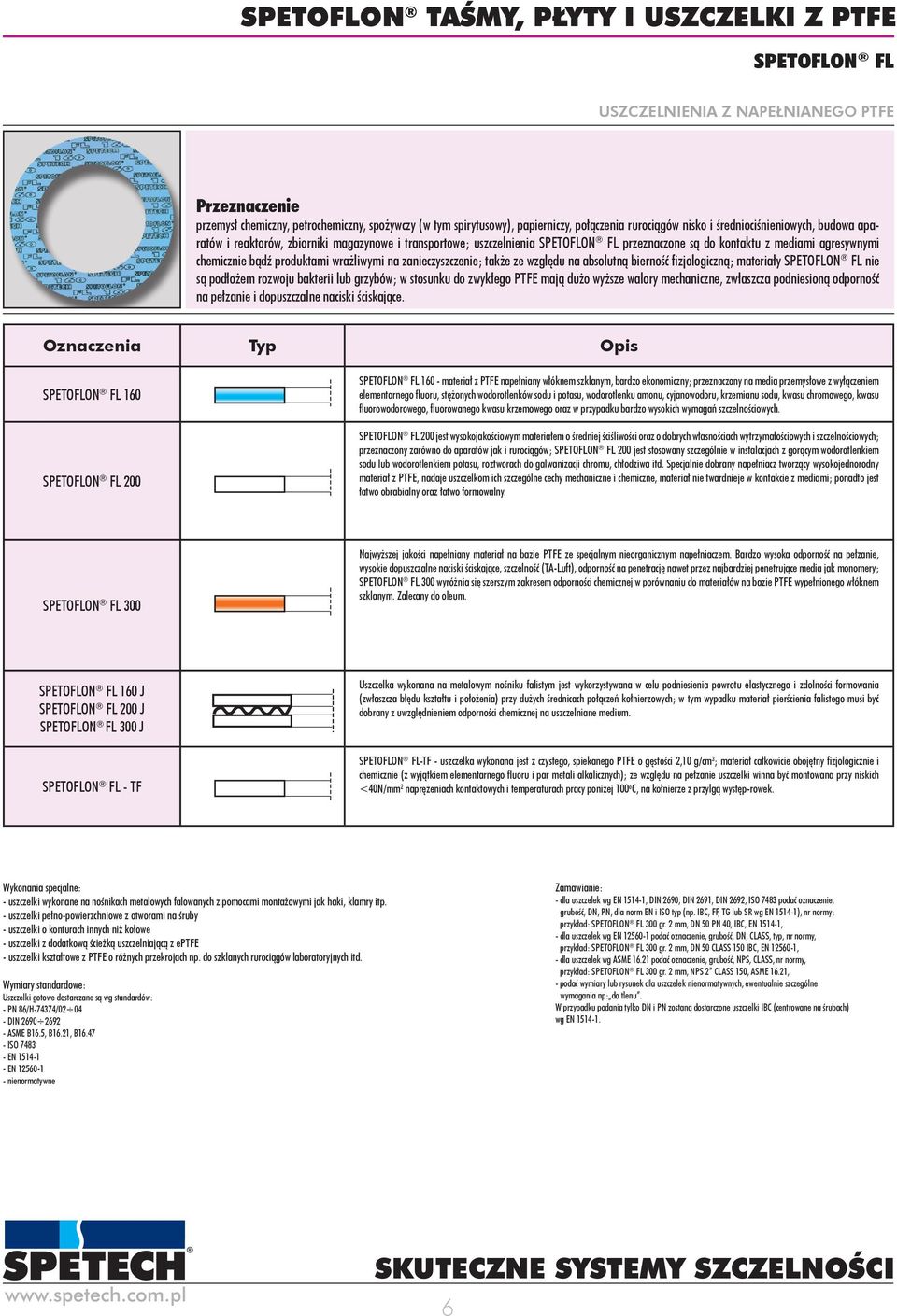

6 SPETOFLON FL USZCZELNIENIA Z NAPEŁNIANEGO PTFE Przeznaczenie przemysł chemiczny, petrochemiczny, spożywczy (w tym spirytusowy), papierniczy, połączenia rurociągów nisko i średniociśnieniowych, budowa aparatów i reaktorów, zbiorniki magazynowe i transportowe; uszczelnienia SPETOFLON FL przeznaczone są do kontaktu z mediami agresywnymi chemicznie bądź produktami wrażliwymi na zanieczyszczenie; także ze względu na absolutną bierność fizjologiczną; materiały SPETOFLON FL nie są podłożem rozwoju bakterii lub grzybów; w stosunku do zwykłego PTFE mają dużo wyższe walory mechaniczne, zwłaszcza podniesioną odporność na pełzanie i dopuszczalne naciski ściskające. Oznaczenia Typ Opis SPETOFLON FL 160 SPETOFLON FL 200 SPETOFLON FL materiał z PTFE napełniany włóknem szklanym, bardzo ekonomiczny; przeznaczony na media przemysłowe z wyłączeniem elementarnego fluoru, stężonych wodorotlenków sodu i potasu, wodorotlenku amonu, cyjanowodoru, krzemianu sodu, kwasu chromowego, kwasu fluorowodorowego, fluorowanego kwasu krzemowego oraz w przypadku bardzo wysokich wymagań szczelnościowych. SPETOFLON FL 200 jest wysokojakościowym materiałem o średniej ściśliwości oraz o dobrych własnościach wytrzymałościowych i szczelnościowych; przeznaczony zarówno do aparatów jak i rurociągów; SPETOFLON FL 200 jest stosowany szczególnie w instalacjach z gorącym wodorotlenkiem sodu lub wodorotlenkiem potasu, roztworach do galwanizacji chromu, chłodziwa itd. Specjalnie dobrany napełniacz tworzący wysokojednorodny materiał z PTFE, nadaje uszczelkom ich szczególne cechy mechaniczne i chemiczne, materiał nie twardnieje w kontakcie z mediami; ponadto jest łatwo obrabialny oraz łatwo formowalny. SPETOFLON FL 300 Najwyższej jakości napełniany materiał na bazie PTFE ze specjalnym nieorganicznym napełniaczem. Bardzo wysoka odporność na pełzanie, wysokie dopuszczalne naciski ściskające, szczelność (TA-Luft), odporność na penetrację nawet przez najbardziej penetrujące media jak monomery; SPETOFLON FL 300 wyróżnia się szerszym zakresem odporności chemicznej w porównaniu do materiałów na bazie PTFE wypełnionego włóknem szklanym. Zalecany do oleum. SPETOFLON FL 160 J SPETOFLON FL 200 J SPETOFLON FL 300 J SPETOFLON FL - TF Uszczelka wykonana na metalowym nośniku falistym jest wykorzystywana w celu podniesienia powrotu elastycznego i zdolności formowania (zwłaszcza błędu kształtu i położenia) przy dużych średnicach połączeń kołnierzowych; w tym wypadku materiał pierścienia falistego musi być dobrany z uwzględnieniem odporności chemicznej na uszczelniane medium. SPETOFLON FL-TF - uszczelka wykonana jest z czystego, spiekanego PTFE o gęstości 2,10 g/cm 3 ; materiał całkowicie obojętny fizjologicznie i chemicznie (z wyjątkiem elementarnego fluoru i par metali alkalicznych); ze względu na pełzanie uszczelki winna być montowana przy niskich <40N/mm 2 naprężeniach kontaktowych i temperaturach pracy poniżej 100 o C, na kołnierze z przylgą występ-rowek. Wykonania specjalne: - uszczelki wykonane na nośnikach metalowych falowanych z pomocami montażowymi jak haki, klamry itp. - uszczelki pełno-powierzchniowe z otworami na śruby - uszczelki o konturach innych niż kołowe - uszczelki z dodatkową ścieżką uszczelniającą z eptfe - uszczelki kształtowe z PTFE o różnych przekrojach np. do szklanych rurociągów laboratoryjnych itd. Wymiary standardowe: Uszczelki gotowe dostarczane są wg standardów: - PN 86/H-74374/ DIN ASME B16.5, B16.21, B ISO EN EN nienormatywne Zamawianie: - dla uszczelek wg EN , DIN 2690, DIN 2691, DIN 2692, ISO 7483 podać oznaczenie, grubość, DN, PN, dla norm EN i ISO typ (np. IBC, FF, TG lub SR wg EN ), nr normy; przykład: SPETOFLON FL 300 gr. 2 mm, DN 50 PN 40, IBC, EN , - dla uszczelek wg EN podać oznaczenie, grubość, DN, CLASS, typ, nr normy, przykład: SPETOFLON FL 300 gr. 2 mm, DN 50 CLASS 150 IBC, EN , - dla uszczelek wg ASME podać oznaczenie, grubość, NPS, CLASS, nr normy, przykład: SPETOFLON FL 300 gr. 2 mm, NPS 2 CLASS 150, ASME 16.21, - podać wymiary lub rysunek dla uszczelek nienormatywnych, ewentualnie szczególne wymagania np: do tlenu. W przypadku podania tylko DN i PN zostaną dostarczone uszczelki IBC (centrowane na śrubach) wg EN

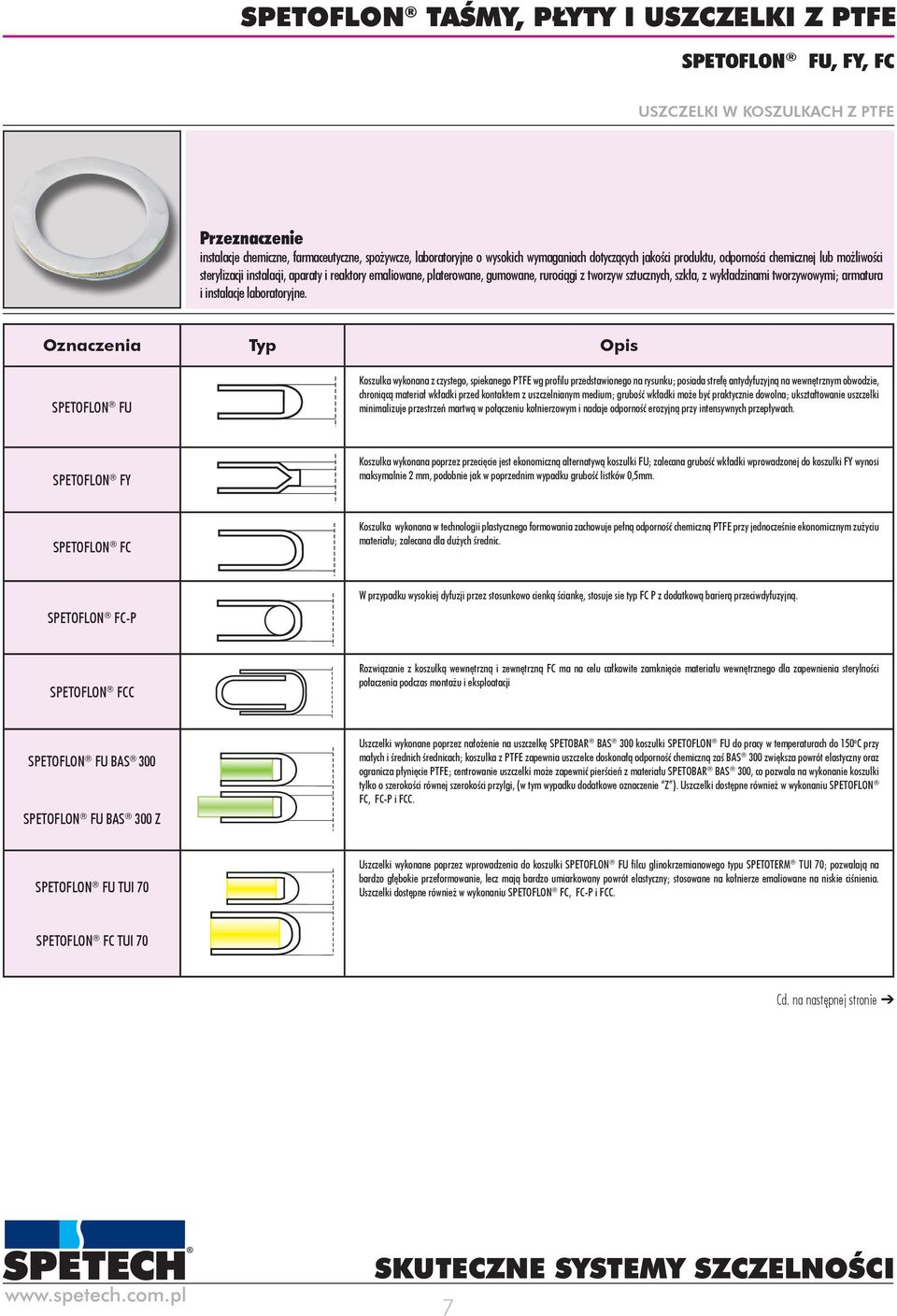

7 SPETOFLON FU, FY, FC USZCZELKI W KOSZULKACH Z PTFE Przeznaczenie instalacje chemiczne, farmaceutyczne, spożywcze, laboratoryjne o wysokich wymaganiach dotyczących jakości produktu, odporności chemicznej lub możliwości sterylizacji instalacji, aparaty i reaktory emaliowane, platerowane, gumowane, rurociągi z tworzyw sztucznych, szkła, z wykładzinami tworzywowymi; armatura i instalacje laboratoryjne. Oznaczenia Typ Opis SPETOFLON FU Koszulka wykonana z czystego, spiekanego PTFE wg profilu przedstawionego na rysunku; posiada strefę antydyfuzyjną na wewnętrznym obwodzie, chroniącą materiał wkładki przed kontaktem z uszczelnianym medium; grubość wkładki może być praktycznie dowolna; ukształtowanie uszczelki minimalizuje przestrzeń martwą w połączeniu kołnierzowym i nadaje odporność erozyjną przy intensywnych przepływach. SPETOFLON FY Koszulka wykonana poprzez przecięcie jest ekonomiczną alternatywą koszulki FU; zalecana grubość wkładki wprowadzonej do koszulki FY wynosi maksymalnie 2 mm, podobnie jak w poprzednim wypadku grubość listków 0,5mm. SPETOFLON FC Koszulka wykonana w technologii plastycznego formowania zachowuje pełną odporność chemiczną PTFE przy jednocześnie ekonomicznym zużyciu materiału; zalecana dla dużych średnic. SPETOFLON FC-P W przypadku wysokiej dyfuzji przez stosunkowo cienką ściankę, stosuje sie typ FC P z dodatkową barierą przeciwdyfuzyjną. SPETOFLON FCC Rozwiązanie z koszulką wewnętrzną i zewnętrzną FC ma na celu całkowite zamknięcie materiału wewnętrznego dla zapewnienia sterylności połaczenia podczas montażu i eksploatacji SPETOFLON FU BAS 300 SPETOFLON FU BAS 300 Z Uszczelki wykonane poprzez nałożenie na uszczelkę SPETOBAR BAS 300 koszulki SPETOFLON FU do pracy w temperaturach do 150 o C przy małych i średnich średnicach; koszulka z PTFE zapewnia uszczelce doskonałą odporność chemiczną zaś BAS 300 zwiększa powrót elastyczny oraz ogranicza płynięcie PTFE; centrowanie uszczelki może zapewnić pierścień z materiału SPETOBAR BAS 300, co pozwala na wykonanie koszulki tylko o szerokości równej szerokości przylgi, (w tym wypadku dodatkowe oznaczenie Z ). Uszczelki dostępne również w wykonaniu SPETOFLON FC, FC-P i FCC. SPETOFLON FU TUI 70 Uszczelki wykonane poprzez wprowadzenia do koszulki SPETOFLON FU filcu glinokrzemianowego typu SPETOTERM TUI 70; pozwalają na bardzo głębokie przeformowanie, lecz mają bardzo umiarkowany powrót elastyczny; stosowane na kołnierze emaliowane na niskie ciśnienia. Uszczelki dostępne również w wykonaniu SPETOFLON FC, FC-P i FCC. SPETOFLON FC TUI 70 Cd. na następnej stronie 7

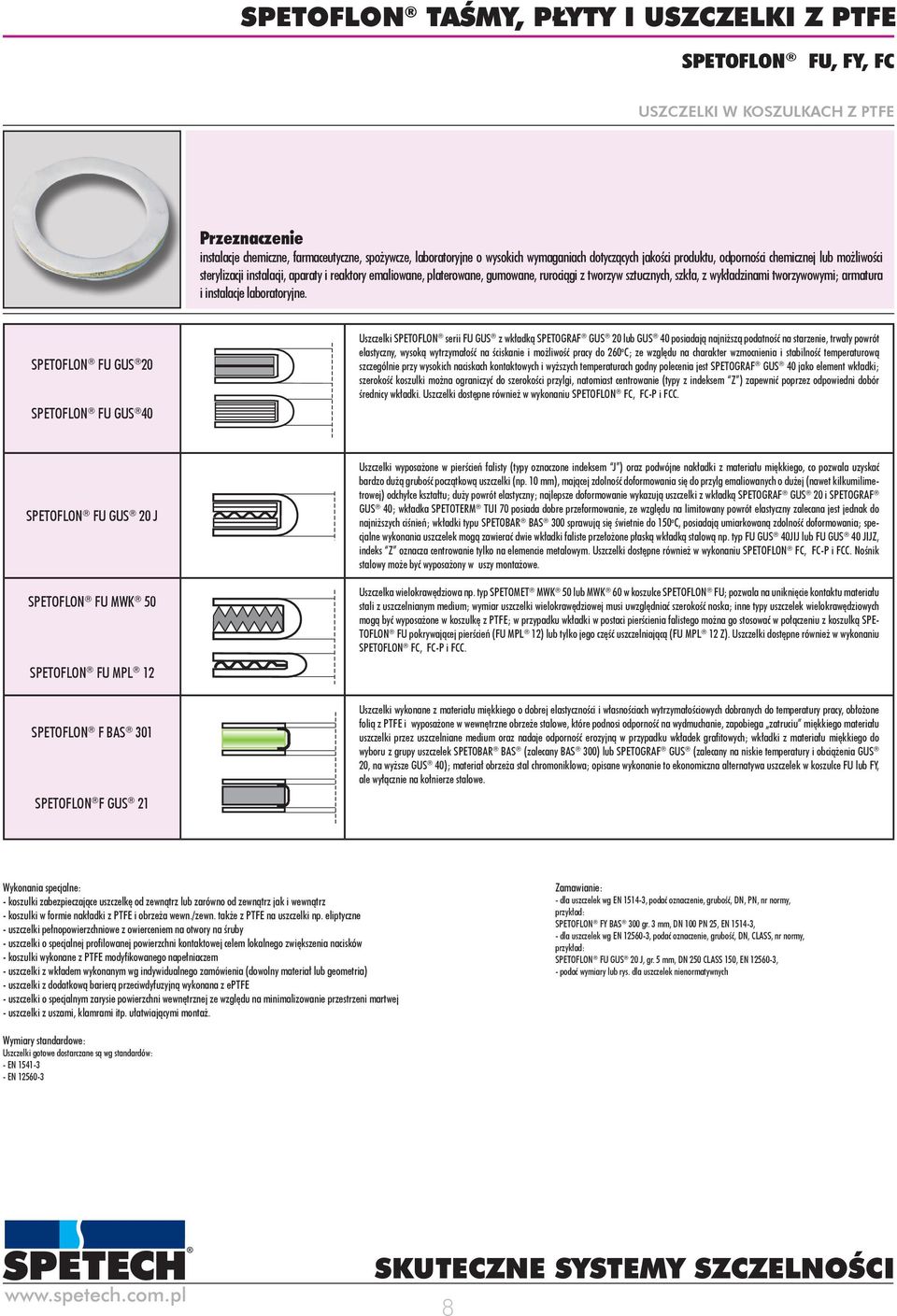

8 SPETOFLON FU, FY, FC USZCZELKI W KOSZULKACH Z PTFE Przeznaczenie instalacje chemiczne, farmaceutyczne, spożywcze, laboratoryjne o wysokich wymaganiach dotyczących jakości produktu, odporności chemicznej lub możliwości sterylizacji instalacji, aparaty i reaktory emaliowane, platerowane, gumowane, rurociągi z tworzyw sztucznych, szkła, z wykładzinami tworzywowymi; armatura i instalacje laboratoryjne. SPETOFLON FU GUS 20 SPETOFLON FU GUS 40 Uszczelki SPETOFLON serii FU GUS z wkładką SPETOGRAF GUS 20 lub GUS 40 posiadają najniższą podatność na starzenie, trwały powrót elastyczny, wysoką wytrzymałość na ściskanie i możliwość pracy do 260 o C; ze względu na charakter wzmocnienia i stabilność temperaturową szczególnie przy wysokich naciskach kontaktowych i wyższych temperaturach godny polecenia jest SPETOGRAF GUS 40 jako element wkładki; szerokość koszulki można ograniczyć do szerokości przylgi, natomiast centrowanie (typy z indeksem Z ) zapewnić poprzez odpowiedni dobór średnicy wkładki. Uszczelki dostępne również w wykonaniu SPETOFLON FC, FC-P i FCC. SPETOFLON FU GUS 20 J SPETOFLON FU MWK 50 SPETOFLON FU MPL 12 SPETOFLON F BAS 301 SPETOFLON F GUS 21 Uszczelki wyposażone w pierścień falisty (typy oznaczone indeksem J ) oraz podwójne nakładki z materiału miękkiego, co pozwala uzyskać bardzo dużą grubość początkową uszczelki (np. 10 mm), mającej zdolność doformowania się do przylg emaliowanych o dużej (nawet kilkumilimetrowej) odchyłce kształtu; duży powrót elastyczny; najlepsze doformowanie wykazują uszczelki z wkładką SPETOGRAF GUS 20 i SPETOGRAF GUS 40; wkładka SPETOTERM TUI 70 posiada dobre przeformowanie, ze względu na limitowany powrót elastyczny zalecana jest jednak do najniższych ciśnień; wkładki typu SPETOBAR BAS 300 sprawują się świetnie do 150 o C, posiadają umiarkowaną zdolność doformowania; specjalne wykonania uszczelek mogą zawierać dwie wkładki faliste przełożone płaską wkładką stalową np. typ FU GUS 40JIJ lub FU GUS 40 JIJZ, indeks Z oznacza centrowanie tylko na elemencie metalowym. Uszczelki dostępne również w wykonaniu SPETOFLON FC, FC-P i FCC. Nośnik stalowy może być wyposażony w uszy montażowe. Uszczelka wielokrawędziowa np. typ SPETOMET MWK 50 lub MWK 60 w koszulce SPETOFLON FU; pozwala na uniknięcie kontaktu materiału stali z uszczelnianym medium; wymiar uszczelki wielokrawędziowej musi uwzględniać szerokość noska; inne typy uszczelek wielokrawędziowych mogą być wyposażone w koszulkę z PTFE; w przypadku wkładki w postaci pierścienia falistego można go stosować w połączeniu z koszulką SPE- TOFLON FU pokrywającej pierścień (FU MPL 12) lub tylko jego część uszczelniającą (FU MPL 12 Z). Uszczelki dostępne również w wykonaniu SPETOFLON FC, FC-P i FCC. Uszczelki wykonane z materiału miękkiego o dobrej elastyczności i własnościach wytrzymałościowych dobranych do temperatury pracy, obłożone folią z PTFE i wyposażone w wewnętrzne obrzeże stalowe, które podnosi odporność na wydmuchanie, zapobiega zatruciu miękkiego materiału uszczelki przez uszczelniane medium oraz nadaje odporność erozyjną w przypadku wkładek grafitowych; wkładki z materiału miękkiego do wyboru z grupy uszczelek SPETOBAR BAS (zalecany BAS 300) lub SPETOGRAF GUS (zalecany na niskie temperatury i obciążenia GUS 20, na wyższe GUS 40); materiał obrzeża stal chromoniklowa; opisane wykonanie to ekonomiczna alternatywa uszczelek w koszulce FU lub FY, ale wyłącznie na kołnierze stalowe. Wykonania specjalne: - koszulki zabezpieczające uszczelkę od zewnątrz lub zarówno od zewnątrz jak i wewnątrz - koszulki w formie nakładki z PTFE i obrzeża wewn./zewn. także z PTFE na uszczelki np. eliptyczne - uszczelki pełnopowierzchniowe z owierceniem na otwory na śruby - uszczelki o specjalnej profilowanej powierzchni kontaktowej celem lokalnego zwiększenia nacisków - koszulki wykonane z PTFE modyfikowanego napełniaczem - uszczelki z wkładem wykonanym wg indywidualnego zamówienia (dowolny materiał lub geometria) - uszczelki z dodatkową barierą przeciwdyfuzyjną wykonana z eptfe - uszczelki o specjalnym zarysie powierzchni wewnętrznej ze względu na minimalizowanie przestrzeni martwej - uszczelki z uszami, klamrami itp. ułatwiającymi montaż. Zamawianie: - dla uszczelek wg EN , podać oznaczenie, grubość, DN, PN, nr normy, przykład: SPETOFLON FY BAS 300 gr. 3 mm, DN 100 PN 25, EN , - dla uszczelek wg EN , podać oznaczenie, grubość, DN, CLASS, nr normy, przykład: SPETOFLON FU GUS 20 J, gr. 5 mm, DN 250 CLASS 150, EN , - podać wymiary lub rys. dla uszczelek nienormatywnych Wymiary standardowe: Uszczelki gotowe dostarczane są wg standardów: - EN EN

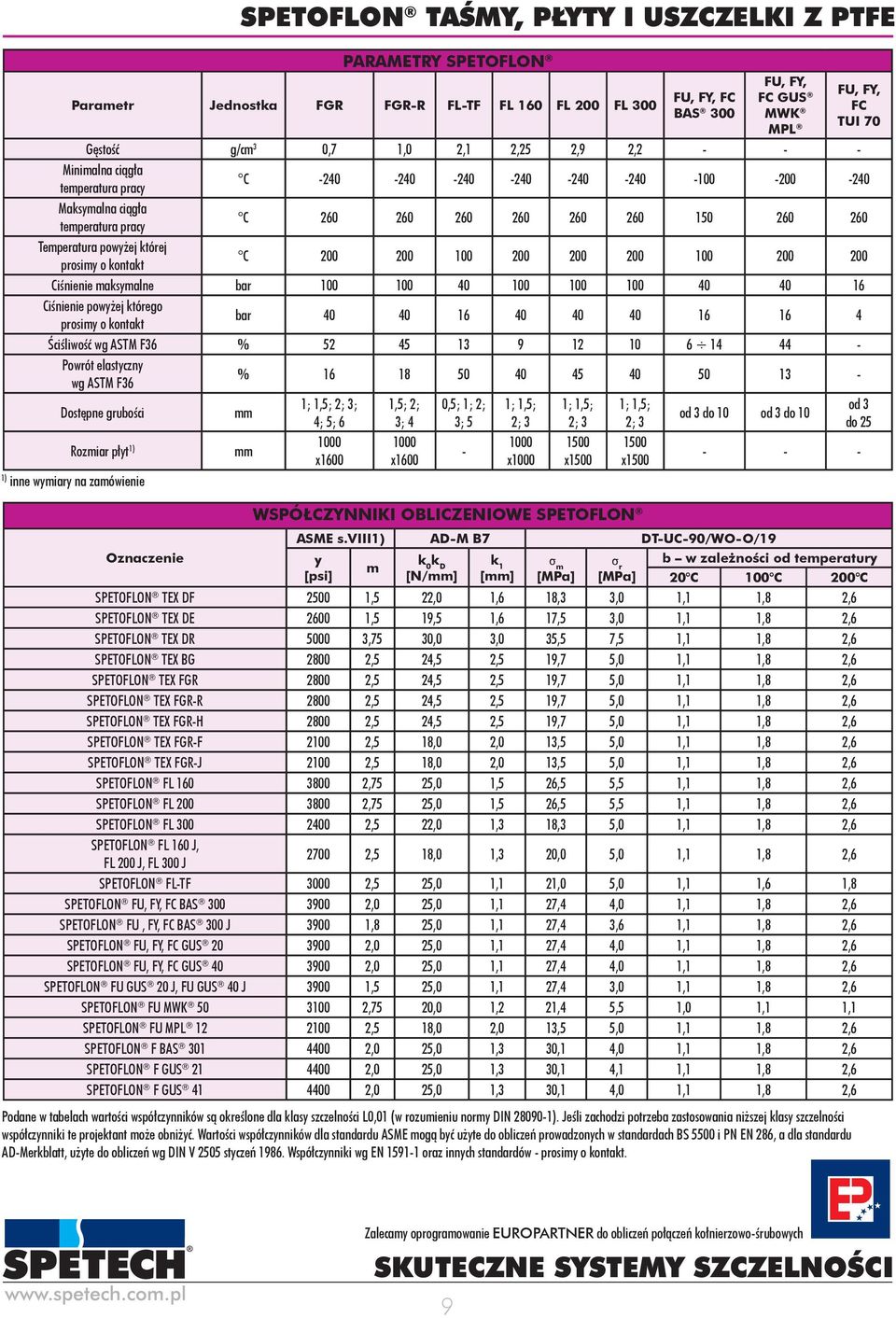

9 PARAMETRY SPETOFLON Parametr Jednostka FGR FGR-R FL-TF FL 160 FL 200 FL 300 FU, FY, FC BAS 300 FU, FY, FC GUS MWK MPL FU, FY, FC TUI 70 Gęstość g/cm 3 0,7 1,0 2,1 2,25 2,9 2, Minimalna ciągła temperatura pracy C Maksymalna ciągła temperatura pracy C Temperatura powyżej której prosimy o kontakt C Ciśnienie maksymalne bar Ciśnienie powyżej którego prosimy o kontakt bar Ściśliwość wg ASTM F36 % Powrót elastyczny wg ASTM F36 % Dostępne grubości mm 1; 1,5; 2; 3; 1,5; 2; 0,5; 1; 2; 1; 1,5; 1; 1,5; 1; 1,5; od 3 od 3 do 10 od 3 do 10 4; 5; 6 3; 4 3; 5 2; 3 2; 3 2; 3 do 25 Rozmiar płyt 1) mm x1600 x1600 x1000 x1500 x ) inne wymiary na zamówienie WSPÓŁCZYNNIKI OBLICZENIOWE SPETOFLON ASME s.viii1) AD-M B7 DT-UC-90/WO-O/19 Oznaczenie y k m 0 k D k 1 σ m σ b w zależności od temperatury r [psi] [N/mm] [mm] [MPa] [MPa] 20 C 100 C 200 C SPETOFLON TEX DF ,5 22,0 1,6 18,3 3,0 1,1 1,8 2,6 SPETOFLON TEX DE ,5 19,5 1,6 17,5 3,0 1,1 1,8 2,6 SPETOFLON TEX DR ,75 30,0 3,0 35,5 7,5 1,1 1,8 2,6 SPETOFLON TEX BG ,5 24,5 2,5 19,7 5,0 1,1 1,8 2,6 SPETOFLON TEX FGR ,5 24,5 2,5 19,7 5,0 1,1 1,8 2,6 SPETOFLON TEX FGR-R ,5 24,5 2,5 19,7 5,0 1,1 1,8 2,6 SPETOFLON TEX FGR-H ,5 24,5 2,5 19,7 5,0 1,1 1,8 2,6 SPETOFLON TEX FGR-F ,5 18,0 2,0 13,5 5,0 1,1 1,8 2,6 SPETOFLON TEX FGR-J ,5 18,0 2,0 13,5 5,0 1,1 1,8 2,6 SPETOFLON FL ,75 25,0 1,5 26,5 5,5 1,1 1,8 2,6 SPETOFLON FL ,75 25,0 1,5 26,5 5,5 1,1 1,8 2,6 SPETOFLON FL ,5 22,0 1,3 18,3 5,0 1,1 1,8 2,6 SPETOFLON FL 160 J, FL 200 J, FL 300 J ,5 18,0 1,3 20,0 5,0 1,1 1,8 2,6 SPETOFLON FL-TF ,5 25,0 1,1 21,0 5,0 1,1 1,6 1,8 SPETOFLON FU, FY, FC BAS ,0 25,0 1,1 27,4 4,0 1,1 1,8 2,6 SPETOFLON FU, FY, FC BAS 300 J ,8 25,0 1,1 27,4 3,6 1,1 1,8 2,6 SPETOFLON FU, FY, FC GUS ,0 25,0 1,1 27,4 4,0 1,1 1,8 2,6 SPETOFLON FU, FY, FC GUS ,0 25,0 1,1 27,4 4,0 1,1 1,8 2,6 SPETOFLON FU GUS 20 J, FU GUS 40 J ,5 25,0 1,1 27,4 3,0 1,1 1,8 2,6 SPETOFLON FU MWK ,75 20,0 1,2 21,4 5,5 1,0 1,1 1,1 SPETOFLON FU MPL ,5 18,0 2,0 13,5 5,0 1,1 1,8 2,6 SPETOFLON F BAS ,0 25,0 1,3 30,1 4,0 1,1 1,8 2,6 SPETOFLON F GUS ,0 25,0 1,3 30,1 4,1 1,1 1,8 2,6 SPETOFLON F GUS ,0 25,0 1,3 30,1 4,0 1,1 1,8 2,6 Podane w tabelach wartości współczynników są określone dla klasy szczelności L0,01 (w rozumieniu normy DIN ). Jeśli zachodzi potrzeba zastosowania niższej klasy szczelności współczynniki te projektant może obniżyć. Wartości współczynników dla standardu ASME mogą być użyte do obliczeń prowadzonych w standardach BS 5500 i PN EN 286, a dla standardu AD-Merkblatt, użyte do obliczeń wg DIN V 2505 styczeń Współczynniki wg EN oraz innych standardów - prosimy o kontakt. Zalecamy oprogramowanie EUROPARTNER do obliczeń połączeń kołnierzowo-śrubowych 9

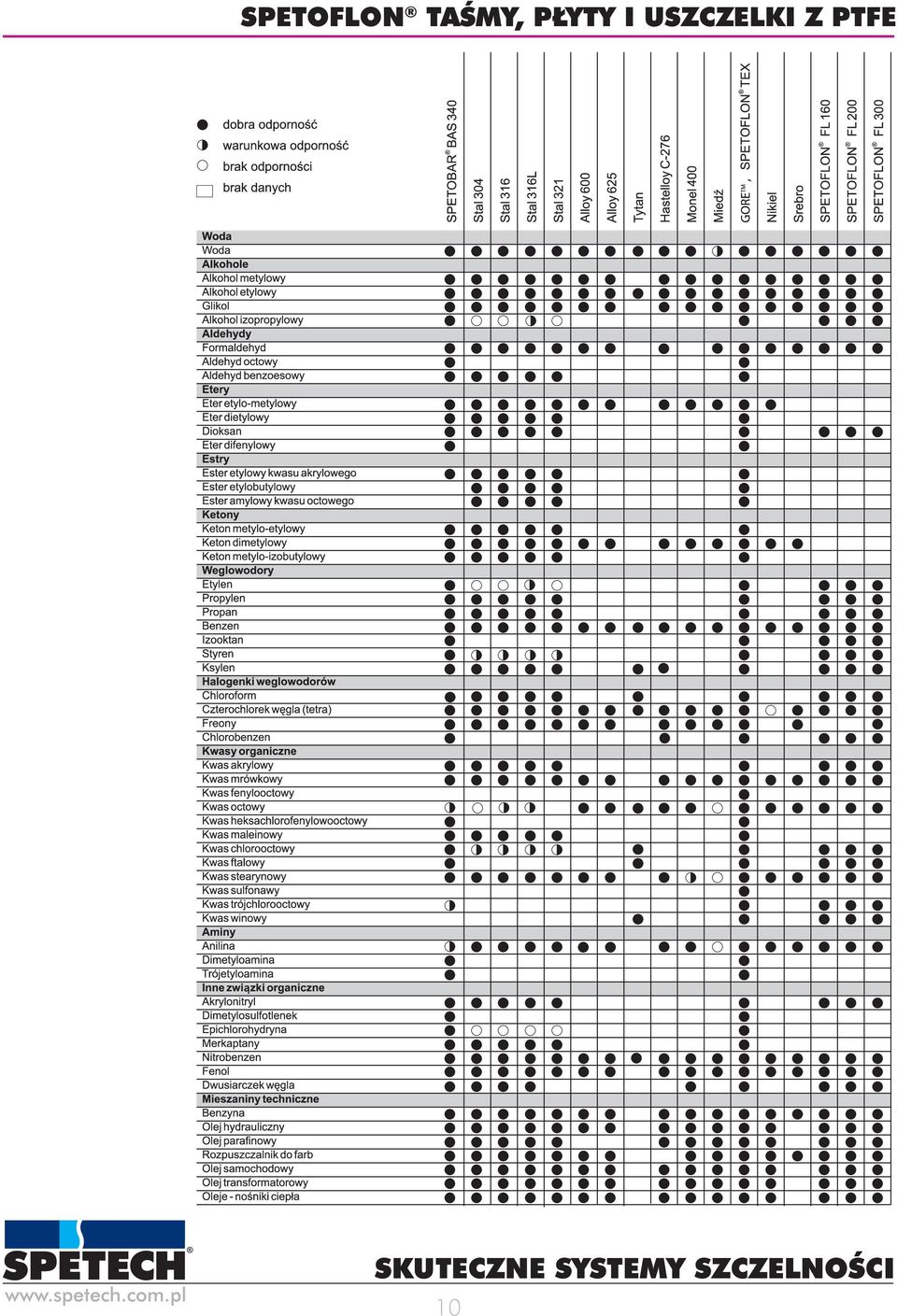

10 ą 10

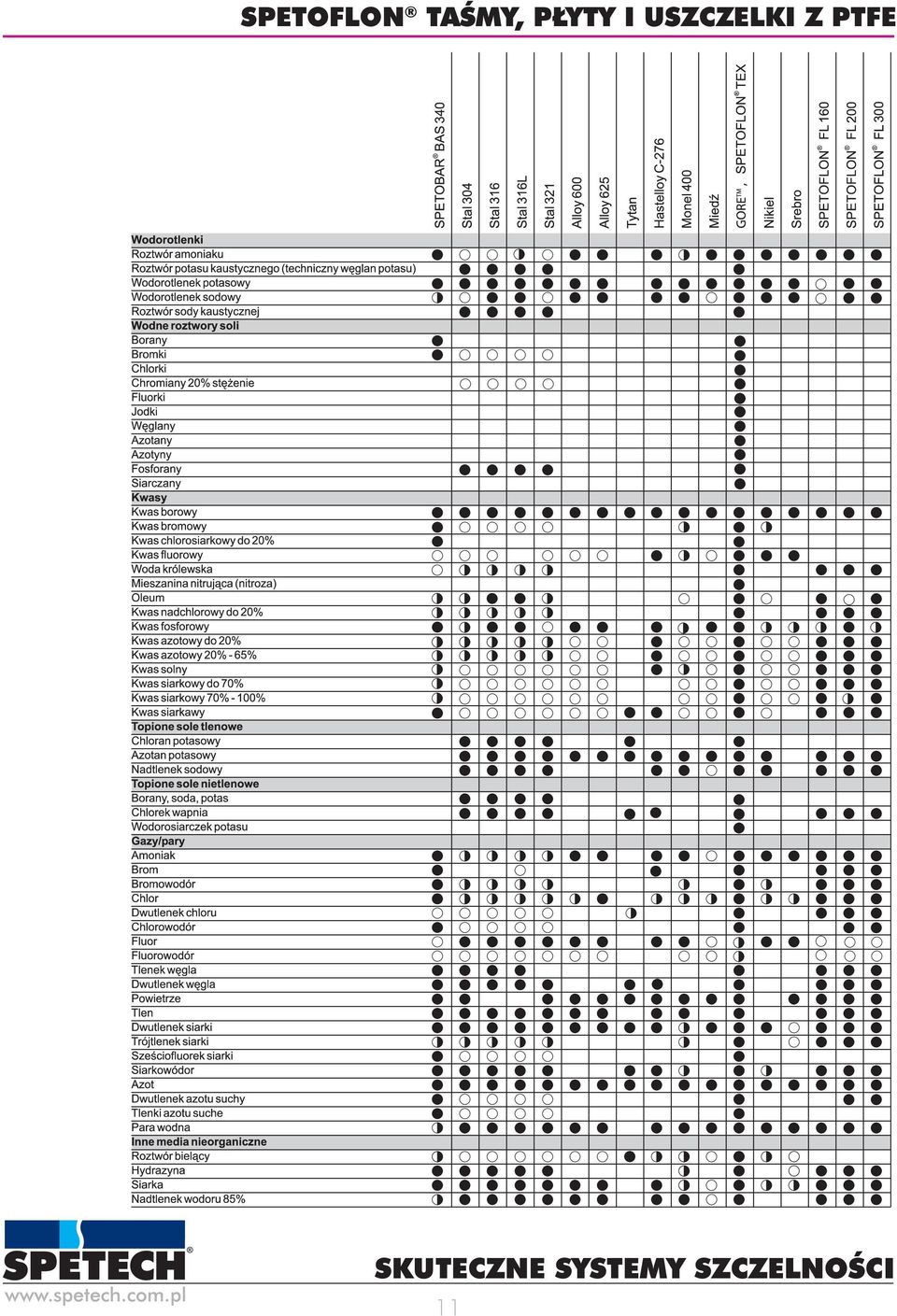

11 11
