simple GSM controller
|
|
- Alojzy Janowski
- 8 lat temu
- Przeglądów:
Transkrypt
1 simple GSM controller Dwa wejścia cyfrowe/alarmowe. Wejście analogowe. Wyjście przekaźnikowe. Trzy wyjścia tranzystorowe Potwierdzenie poprzez SMS lub oddzwonienie. Przekazywanie poleceń kontrolnokonfiguracyjnych do operatora (np. sprawdzenie stanu i ważności konta). Do 31 (9- cyfrowych) numerów ( w tym jeden numer administratora i jeden alarmowy). Czteropasmowy moduł GSM (GSM 850/900/1800/1900). Złącze antenowe typu SMA. Sprzętowe i programowe zabezpieczenie poprawności i niezawodności działania. Przykładowe zastosowania: Obsługa automatycznej bramy. Powiadomienie i uzbrajanie w systemie alarmowym. Sterowanie ogrzewaniem postojowym. Zdalny restart urządzeń teleinformatycznych. Nadzór nad działaniem automatu vendingowego. Podłączenie przy pomocy zacisków śrubowych. 1

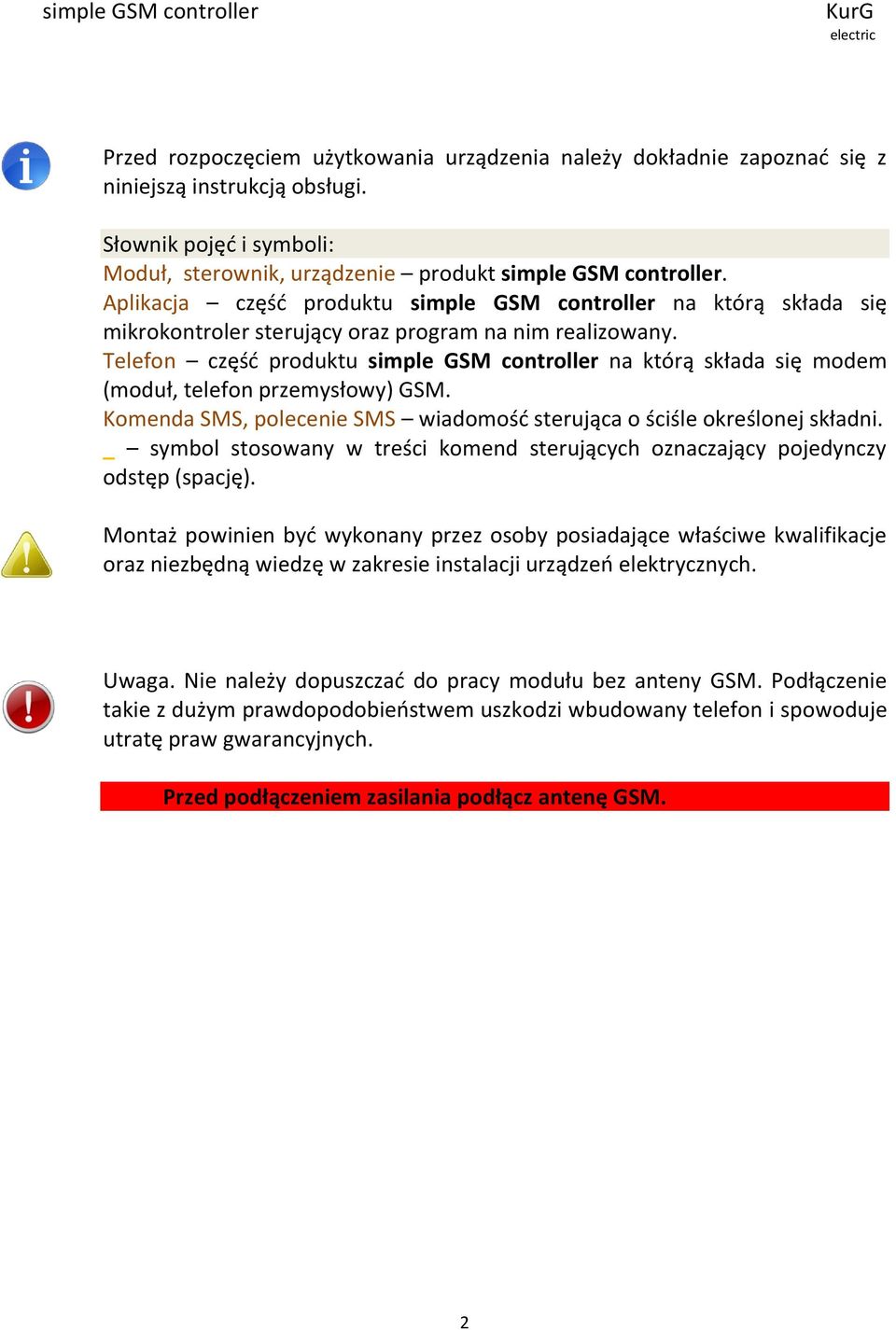

2 Przed rozpoczęciem użytkowania urządzenia należy dokładnie zapoznać się z niniejszą instrukcją obsługi. Słownik pojęć i symboli: Moduł, sterownik, urządzenie produkt simple GSM controller. Aplikacja część produktu simple GSM controller na którą składa się mikrokontroler sterujący oraz program na nim realizowany. Telefon część produktu simple GSM controller na którą składa się modem (moduł, telefon przemysłowy) GSM. Komenda SMS, polecenie SMS wiadomość sterująca o ściśle określonej składni. _ symbol stosowany w treści komend sterujących oznaczający pojedynczy odstęp (spację). Montaż powinien być wykonany przez osoby posiadające właściwe kwalifikacje oraz niezbędną wiedzę w zakresie instalacji urządzeń elektrycznych. Uwaga. Nie należy dopuszczać do pracy modułu bez anteny GSM. Podłączenie takie z dużym prawdopodobieństwem uszkodzi wbudowany telefon i spowoduje utratę praw gwarancyjnych. Przed podłączeniem zasilania podłącz antenę GSM. 2

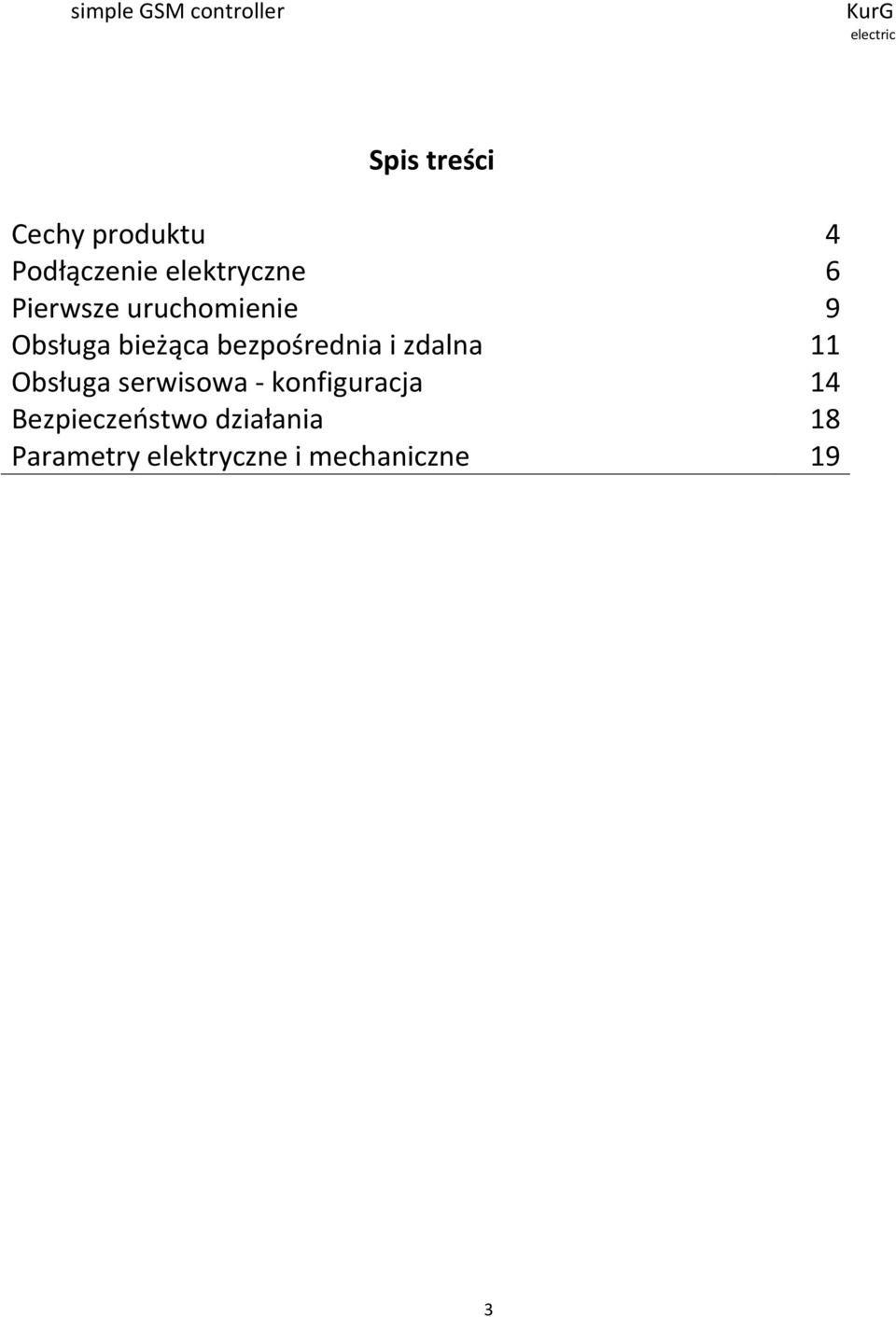

3 Spis treści Cechy produktu 4 Podłączenie elektryczne 6 Pierwsze uruchomienie 9 Obsługa bieżąca bezpośrednia i zdalna 11 Obsługa serwisowa - konfiguracja 14 Bezpieczeństwo działania 18 Parametry elektryczne i mechaniczne 19 3
4 Cechy produktu 1 Obsługa i konfiguracja przy pomocy poleceń SMS oraz nawiązywania połączenia głosowego (połączenie głosowe zawsze zostaje odrzucone przez moduł, bez względu na to czy numer połączenia przychodzącego znajduje się na liście). 2 Konfigurowalne wyjście przekaźnikowe sterowane poprzez polecenie SMS lub próbę nawiązania połączenia głosowego ze sterownikiem. Wyjście skonfigurowane jako przełączane trwale z każdym kolejnym połączeniem ze sterownikiem zmienia stan na przeciwny. Poprzez komendy SMS włączone zostanie po wysłaniu polecenia: Wy1_1. Wysłanie nastąpi po wybraniu polecenia Wy1_0. Wyjście skonfigurowane jako załączane czasowo zachowuje się analogicznie jak załączane trwale z tą różnicą, że każde zgłoszenie poprzez przychodzące połączenie powoduje zresetowanie zegara odmierzającego czas. Po upłynięciu zaprogramowanego czasu nastąpi samoczynne wyłączenie wyjścia. Wyjście nie jest przystosowane do bezpośredniego sterowania urządzeniami zasilanymi napięciem sieciowym 230V (400V). Treść komunikatów SMS nie powinna zawierać polskich znaków diakrytycznych. 3 Trzy wyjścia typu otwarty kolektor (wyjścia tranzystorowe, które po uaktywnieniu zwierają do masy). Sterowanie tymi wyjściami możliwe jest jedynie przy pomocy poleceń SMS. Uaktywnienie komendą: Wy2_1 (Wy3_1, Wy4_1). Wysłanie nastąpi po wybraniu polecenia Wy2_0 (Wy3_0, Wy4_0). Wyjście skonfigurowane jako załączane czasowo zachowuje się analogicznie jak załączane trwale z tą różnicą, że każde zgłoszenie uaktywnienia poprzez przychodzące polecenie powoduje zresetowanie zegara odmierzającego czas. Po upłynięciu zaprogramowanego czasu nastąpi samoczynne wyłączenie wyjścia. 4

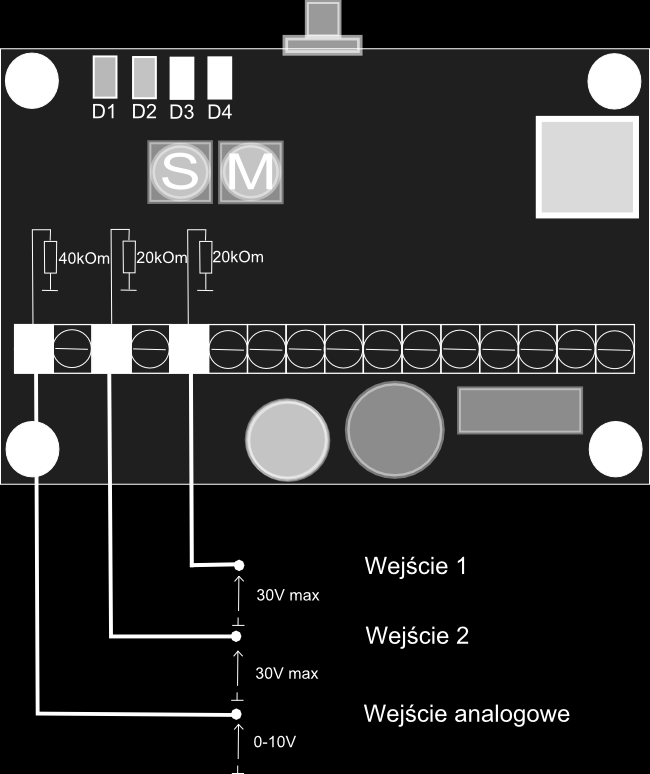

5 4 Dwa wejścia logiczne (I/O). Uniwersalne wejścia, na których zmiana poziomu z niskiego na wysoki (odłączone napięcie/podłączone napięcie) spowoduje wysłanie krótkiego komunikatu SMS (do 16 znaków) lub nawiązanie próby połączenia głosowego (oddzwonienie) na ostatni zgłaszający żądanie numer. Np. wybranie numeru telefonu sterownika w celu zamknięcia bramy wjazdowej spowoduje oddzwonienie na numer zgłaszający żądanie. Podłączenie pod wejście 1 wyłącznika przeciążeniowego silnika bramy spowoduje wysłanie komunikatu SMS informującego o zablokowaniu bramy na numer telefonu osoby zgłaszającej żądanie. Jedno z wejść logicznych może zostać skonfigurowane jako wejście alarmowe. W przypadku zmiany poziomu tego wejścia (z niskiego na wysoki) zostanie wysłana wiadomość SMS na dowolny numer alarmowy (wiadomość może mieć długość do 150 znaków). 5 Wejście analogowe. Wejście pomiarowe (analogowe) o zakresie od 0V do 11V i. Wartość zmierzonego napięcia można otrzymać po wysłaniu polecenia Stan. 6 Szybki podgląd stanu pracy urządzenia przy pomocy kontrolek LED (tryb pracy, aktywność telefonu, status zalogowania do sieci, poziom sygnału GSM, stan wyjść, stan wejść). 7 Przekierowanie poleceń kontrolno zarządzających do operatora GSM oraz przesłanie informacji zwrotnej przy pomocy polecenia WyslijZadanie_tresc. Np. Sprawdzenie ważności konta i stanu środków: WyslijZadanie_*100#. 5

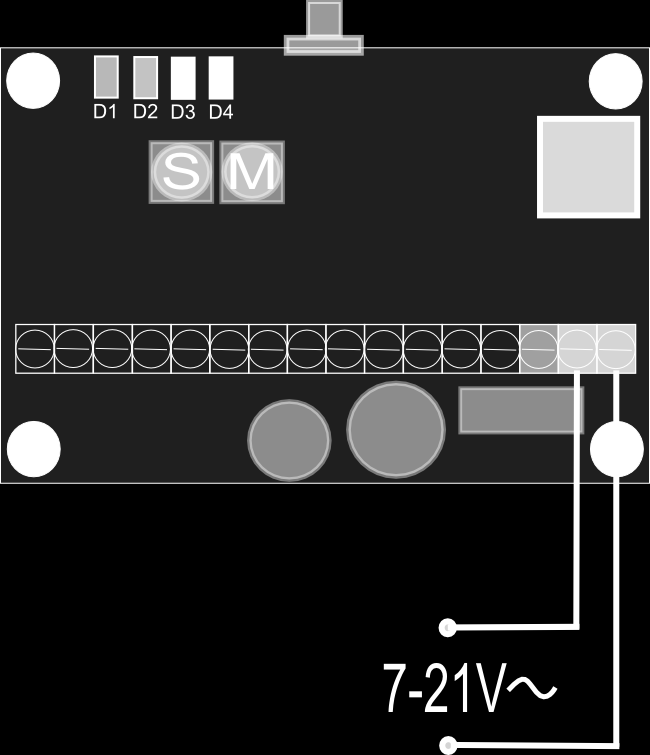

6 Podłączenie elektryczne Zasilanie Zasilanie prądem zmiennym. Zasilanie prądem stałym. Wyjście 1 - przekaźnikowe Wyjście podstawowe, pierwsze. Wyjście przekaźnikowe typu NO-NC o maksymalnej obciążalności krótkotrwałej do 40 A oraz długotrwałej do 20 A. Wyjście nie może sterować bezpośrednio odbiornikami znajdującymi się na potencjale sieci 230/400V. 6
7 Wyjścia 2,3,4 - tranzystorowe Wyjścia tranzystorowe typu otwarty kolektor (zwierające do masy w stanie aktywnym) o prądzie maksymalnym 500 ma i napięciu 40V. Wejścia 1,2 oraz analogowe Wejścia logiczne (1,2) o progu przełączenia ok. 2V i napięciu maksymalnym 30V. Wejście analogowe o napięciu z zakresu 0-11V. 7
8 Złącza masy układu (odniesienia, GND) Moduł powinien być zamontowany w niezależnej obudowie lub obudowie urządzenia dedykowanego do współpracy. W przypadku pracy na zewnątrz należy zastosować obudowę o klasie IP67. Należy zapewnić możliwie największy odstęp pomiędzy anteną a elementami metalowymi otoczenia. Zamknięcie anteny w metalowej obudowie znacznie obniży poziom sygnału radiowego. Jeśli poziom sygnału okaże się niewystarczający należy zastosować antenę zewnętrzną na odpowiednie pasmo (GSM900, GSM1800, GSM900/1800). 8
9 Pierwsze uruchomienie ❶ Podłącz antenę GSM. ❷ ❸ Przygotuj kartę SIM w standardzie mini SIM oraz ustaw PIN: Umieść kartę w gnieździe i zamknij zatrzask. ❹ Naciśnij i przytrzymaj jednocześnie przyciski S i M. Trzymając wciśnięte przyciski włącz zasilanie i zaczekaj aż czerwona kontrolka D1 zgaśnie. Spowoduje to skasowanie całej pamięci urządzenia (pamięć konfiguracji, numerów telefonów, treści wiadomości). ❺ Po zwolnieniu przycisków następuje etapowe uruchomienie urządzenia. - lampka zielona D4: włączone zasilanie telefonu - lampka niebieska D3: nawiązana komunikacja z telefonem - lampka pomarańczowa D2: kod PIN zaakceptowany - lampka czerwona D1: zalogowano do sieci 9

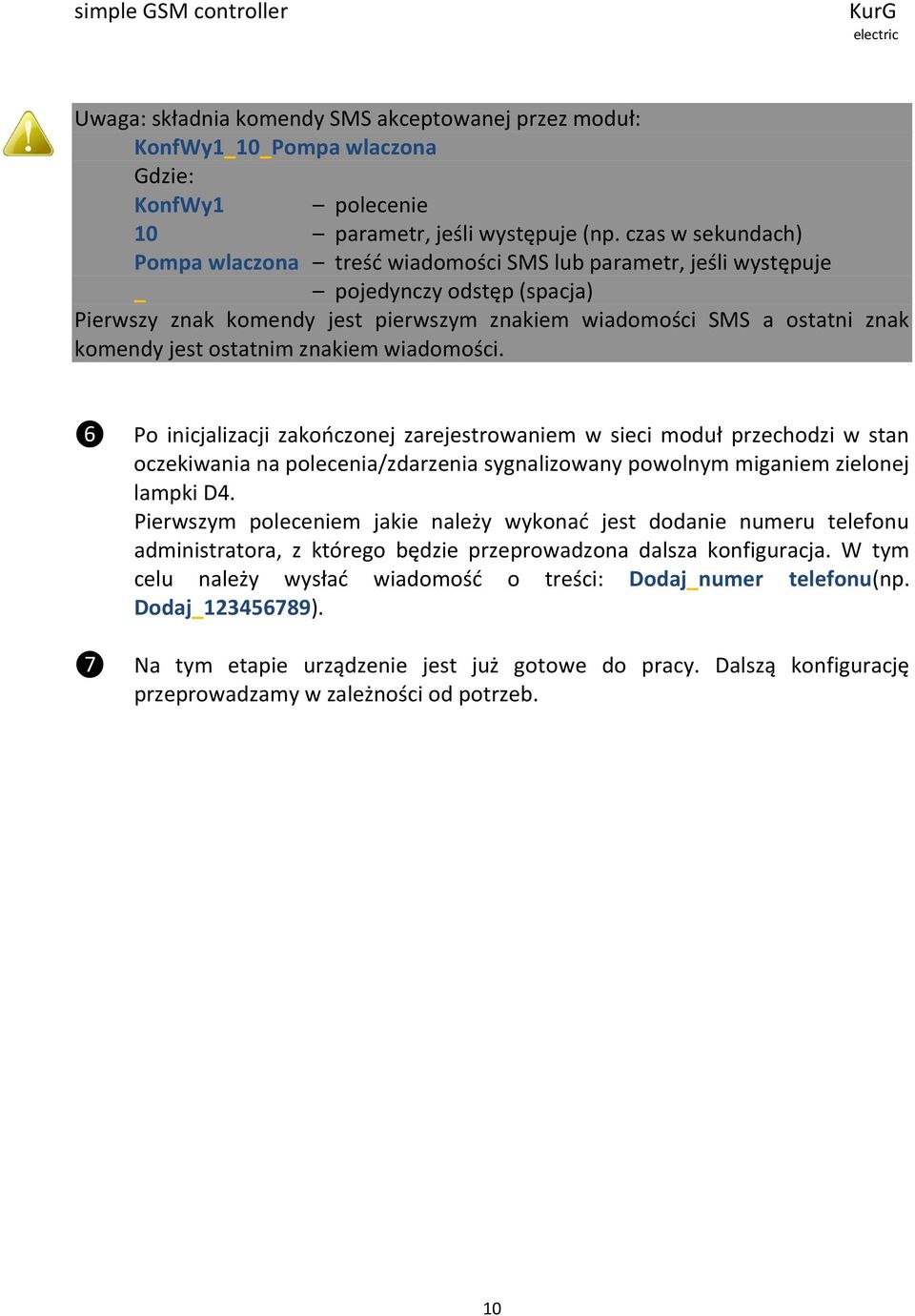

10 Uwaga: składnia komendy SMS akceptowanej przez moduł: KonfWy1_10_Pompa wlaczona KonfWy1 polecenie 10 parametr, jeśli występuje (np. czas w sekundach) Pompa wlaczona treść wiadomości SMS lub parametr, jeśli występuje _ pojedynczy odstęp (spacja) Pierwszy znak komendy jest pierwszym znakiem wiadomości SMS a ostatni znak komendy jest ostatnim znakiem wiadomości. ❻ ❼ Po inicjalizacji zakończonej zarejestrowaniem w sieci moduł przechodzi w stan oczekiwania na polecenia/zdarzenia sygnalizowany powolnym miganiem zielonej lampki D4. Pierwszym poleceniem jakie należy wykonać jest dodanie numeru telefonu administratora, z którego będzie przeprowadzona dalsza konfiguracja. W tym celu należy wysłać wiadomość o treści: Dodaj_numer telefonu(np. Dodaj_ ). Na tym etapie urządzenie jest już gotowe do pracy. Dalszą konfigurację przeprowadzamy w zależności od potrzeb. 10
11 Obsługa bieżąca bezpośrednia i zdalna 1 Odczyt bezpośredni parametrów pracy. Moduł wyposażony jest w przyciski kontrolno sterujące S i M oraz lampki sygnalizacyjne D1, D2, D3, D4. Naciśnięcie w trakcie normalnej pracy (czuwanie, oczekiwanie na polecenia) przycisku M spowoduje wyświetlenie poziomu sygnału GSM. Po zwolnieniu przycisku poziom wyświetlany jest przez jeszcze około 4 s. Naciśnięcie w trakcie normalnej pracy przycisku S spowoduje wyświetlenie stanu wyjść, po zwolnieniu przycisku przez około 4 s wyświetlany będzie stan wejść. Znaczenie lampek kontrolnych Lampka Inicjalizacja Praca (czuwanie) Przycisk M Przycisk S Wolne miganie zalogowany Wolne miganie zalogowany D4 Zielona Zasilenie Szybkie miganie nie Szybkie miganie Wyjście 1 - telefonu zalogowany, karta nie zalogowany, właczone sim nieaktywna, zajęty karta SIM nieaktywna, zajęty D3 Niebieska Telefon skonfigurowany Odbieranie lub wysyłanie danych do telefonu D2 Żółta Kod PIN przyjęty Obsługa polecenia D1 Czerwona Zalogowano do sieci Obsługa zgłoszenia Poziom sygnału: niedostateczny Poziom sygnału: dostateczny Poziom sygnału: dobry Wyjście 2 - włączone Wyjście 3 / Wejście 1 - włączone Wyjście 4 / Wejście 2 - włączone 11
12 2 Obsługa sterownika poprzez próbę nawiązania połączenia głosowego (CLIP). Jest to najprostsza metoda sterowania umożliwiająca zarządzanie stanem wyjścia 1. ii Metoda ta w zależności od konfiguracji wyjścia umożliwia każdym kolejnym połączeniem naprzemienne włączanie i wyłączanie wyjścia 1 lub załączenie go na ustalony czas od 1 do 250 sekund. W odpowiedzi na każde przyjęte zgłoszenie CLIP sterownik zależnie od konfiguracji oddzwania lub wysyła ustaloną wiadomość SMS na numer osoby zgłaszającej. Treść wiadomości dla wyjścia 1 jest dowolna (nie dłuższa niż 16 znaków). Funkcja powiązana z komendą: KonfWy1. Funkcja dostępna dla numeru administratora oraz numerów użytkowników. 3 Obsługa sterownika poprzez komendy SMS. Sterowanie wyjściami. Ta metoda umożliwia zarządzanie wszystkimi wyjściami. Wykorzystuje się w niej dwa polecenia SMS: WyX_1 w celu włączenia, oraz WyX_0 w celu wyłączenia wyjścia. X oznacza numer wyjścia (1-4) Polecenie WyX_1 powoduje włączenie wyjścia X w zależności od wcześniejszego skonfigurowania na stałe lub włączenie na zaprogramowany wcześniej czas od 1 do 250 sekund (dla wyjść 1 i 2) lub od 1 do 250 minut (dla wyjść 3 i 4). Polecenie WyX_0 powoduje wyłączenie odpowiedniego wyjścia bez względu na konfigurację. W odpowiedzi na każdą komendę typu WyX sterownik zależnie od skonfigurowania oddzwania lub odsyła potwierdzającą wiadomość SMS do osoby wysyłającej polecenie. Treść wiadomości dla wyjścia 1 jest dowolna (nie dłuższa niż 16 znaków), natomiast dla wyjść 2-4 potwierdzenie włączenia to WyX_1, potwierdzenie wyłączenia WyX_0. W przypadku wyłączenia automatycznego po ustalonym czasie nie jest wystosowywane żadne potwierdzenie. 12
13 Przykład: wysłanie polecenia o treści Wy2_1,spowoduje włączenie wyjścia drugiego i (w zależności od konfiguracji) oddzwonienie lub odesłanie wiadomości o treści Wy2 1. Funkcja powiązana z komendami: KonfWy1, KonfWy2, KonfWy3, KonfWy4. Funkcja dostępna dla numeru administratora oraz numerów użytkowników. Sprawdzenie stanu wyjść i wejść. Sprawdzenie stanu wszystkich wyjść i wejść możliwe jest przy pomocy polecenia Stan. W odpowiedzi nadawca otrzyma wiadomość o treści: Wy1 x Wy2 x Wy3 x Wy4 x We1 x We2 x We3 yy,yy V Gdzie x przyjmuje wartości 1 dla wyjścia włączonego lub 0 dla wyłączonego, natomiast y jest wartością napięcia. Funkcja powiązana z komendami: Wy1 X, Wy2 X, Wy3 X, Wy4 X. Funkcja dostępna dla numeru administratora oraz numerów użytkowników. Sprawdzenie statusu. Sprawdzenie statusu pracy sterownika poprzez wysłanie polecenia Status. W odpowiedzi administrator otrzyma wiadomość o treści: napiecie zasilania xx,xx V poziom sygnalu (0-31): yy poziom szumow (0-7): zz CoOR(ddd-gg-mm-ss): ttt-tt-tt-tt x jest wartością napięcia w woltach mierzoną na zasilaniu stabilizatora napięcia, y poziomem sygnału (0 poniżej -112 dbm brak sygnału, 31 powyżej - 50 dbm poziom maksymalny), z poziomem szumów rozumianym jako zakłócenia Bit Error Rate (0 poniżej 0.2% brak zakłóceń, 7 powyżej 12.8% silne zakłócenia), t czasem jaki upłynął od ostatniego automatycznego, awaryjnego restartu lub włączenia zasilania. Funkcja dostępna dla numeru administratora. 13
14 Obsługa serwisowa - konfiguracyjna 1 Konfiguracja wyjść. Konfiguracji wyjść dokonuje się poleceniem: KonfWy1_YYY_tresc wiadomosci dla wyjścia 1. Y oznacza czas załączenia wyjścia w sekundach, wpisanie wartości 0 lub 255 przełączy wyjście w tryb załączenia stałego. tresc wiadomosci to tekst o długości nie większej niż 16 znaków jaki będzie odesłany po przyjęciu zgłoszenia CLIP lub SMS. Niewprowadzenie treści wiadomości spowoduje, że potwierdzeniem zgłoszenia będzie oddzwonienie. KonfWyX_YYY_s dla wyjść 2-4. X oznacza numer wyjścia jakie będzie konfigurowane Y oznacza czas załączenia wyjścia w sekundach (dla wyjścia 2) lub minutach (dla wyjść 3 i 4), wpisanie wartości 0 lub 255 przełączy wyjście w tryb załączenia stałego. s to znak informujący, że oczekiwanym potwierdzeniem po przyjęciu zgłoszenia CLIP lub SMS będzie wiadomość o treści WyX 1 lub WyX 0. Niewprowadzenie tego znaku spowoduje że potwierdzeniem zgłoszenia będzie oddzwonienie. Przykład: wysłanie polecenia o treści KonfWy1 6 Brama otwarta, spowoduje włączenie wyjścia pierwszego na 6 sekund po otrzymaniu zgłoszenia CLIP lub SMS z numeru znajdującego się na liście i potwierdzenie tego wiadomością SMS o treści: Brama otwarta. Funkcja powiązana z komendą: WyX_1, WyX_0 oraz zgłoszeniem CLIP. Funkcja dostępna dla numeru administratora. Potwierdz_X X przyjmuje wartość 1 dla aktywowania potwierdzenia lub 0 gdy potwierdzenia żądań nie mają być wykonywane. Funkcja powiązana z komendąkonfwyx_y, WyX_Y oraz zgłoszeniem CLIP. Funkcja dostępna dla numeru administratora. 14
15 2 Konfiguracja wejść. Wejścia uniwersalne. Do konfiguracji wejść należy zastosować polecenie: KonfWe1_tresc wiadomosci dla wejścia 1. lub KonfWe2_tresc wiadomosci dla wejścia 2. tresc wiadomosci to tekst o długości nie większej niż 16 znaków jaki będzie odesłany na ostatni zgłaszający się numer po wystąpieniu zdarzenia (zmianie poziomu z niskiego na wysoki) na odpowiednim wejściu. Niewprowadzenie treści wiadomości spowoduje że potwierdzeniem zgłoszenia będzie oddzwonienie. Przykład: wysłanie polecenia o treści KonfWe1_Kabina zagrzana, spowoduje nadanie wiadomości SMS na zgłaszający numer, o treści: Kabina zagrzana, po podaniu napięcia 12V na wejście 1 sterownika. Przypisanie funkcji alarmu. Jedno z powyższych wejść może zostać użyte jako wejście alarmowe. Należy wybrać je przy pomocy polecenia: WeAlarm_X X to numer wejścia (1, 2, wartość 0 wyłączy wejście alarmowe i przywróci wejściu pierwotną funkcję) do którego przypisana zostanie funkcja zgłoszenia alarmowego. Przypisanie takie spowoduje zamaskowanie jego podstawowej funkcji. Pojawienie się stanu wysokiego spowoduje wysłanie wiadomości alarmowej o podanej wcześniej treści (do 150 znaków) na podany wcześniej numer alarmowy. Wejście analogowe. Nie przewiduje się możliwości konfigurowania wejścia analogowego (pomiarowego). Funkcja powiązana z komendą: Sms, DodajAlarmowy. Funkcja dostępna dla numeru administratora. 15
16 3 Zarządzanie dostępem. Dodanie numeru do listy. Aby dodać nowy numer do listy (zarówno użytkownika jak i administratora) należy użyć polecenia: Dodaj_xxxxxxxxx X to dziewięciocyfrowy numer telefonu. Numer na pozycji 1 to numer administratora. Numery zapisywane są począwszy od pierwszej wolnej pozycji. Przykład: wysłanie polecenia o treści Dodaj , przy pierwszym uruchomieniu sterownika lub po skasowaniu całej pamięci spowoduje zapisanie numeru na pozycji 1 i przypisanie mu praw administracyjnych. Funkcja powiązana z komendą: Usun, Lista. Funkcja dostępna dla numeru administratora. Usunięcie numeru z listy. Aby usunąć numer z listy (zarówno użytkownika jak i administratora) należy użyć polecenia: Usun_xxxxxxxxx X to dziewięciocyfrowy numer telefonu, który zostanie usunięty. Po usunięciu numeru administratora, dodanie nowego numeru spowoduje przypisanie mu praw administracyjnych. Funkcja powiązana z komendą: Dodaj, Lista. Funkcja dostępna dla numeru administratora. 16

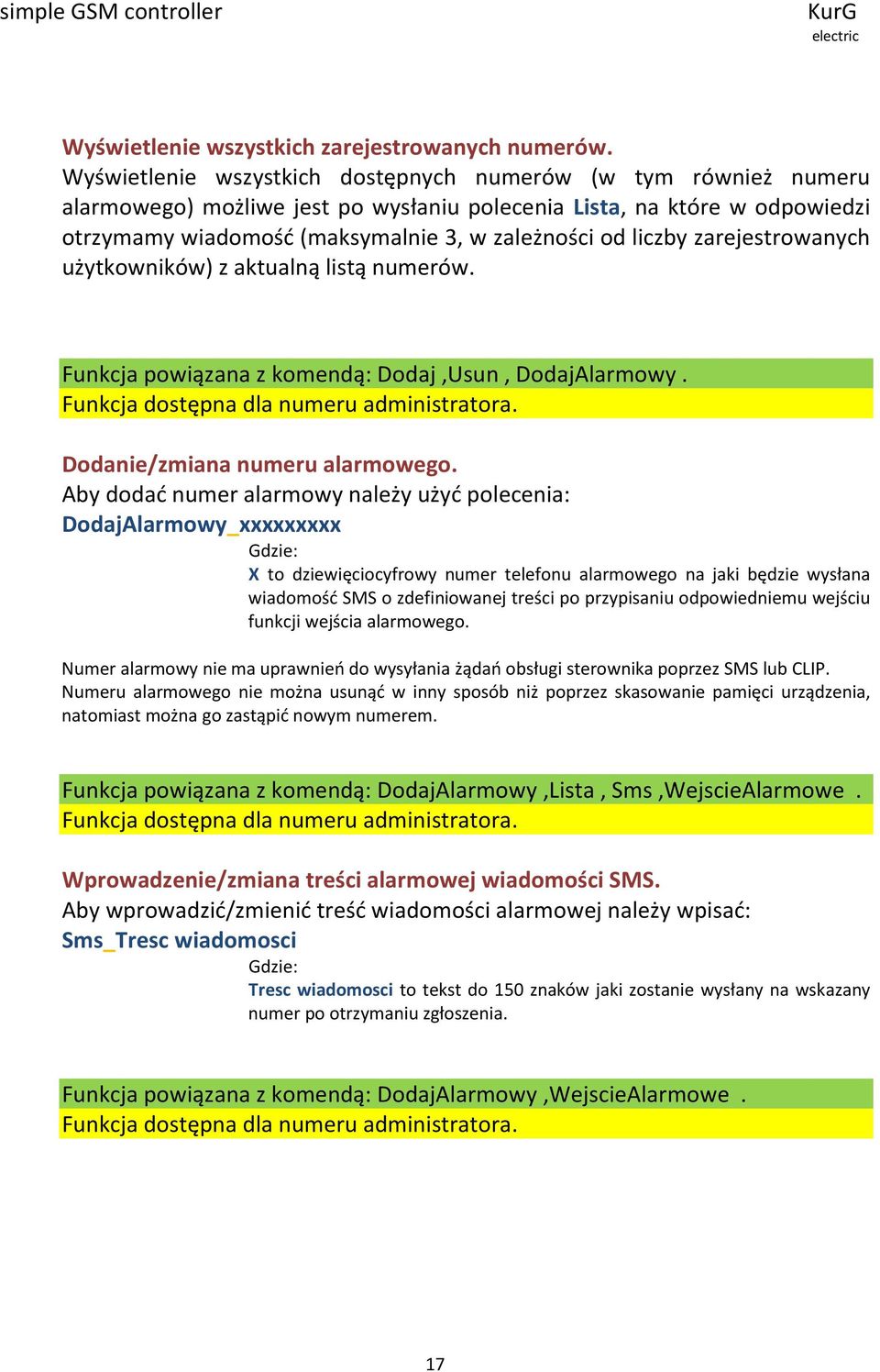

17 Wyświetlenie wszystkich zarejestrowanych numerów. Wyświetlenie wszystkich dostępnych numerów (w tym również numeru alarmowego) możliwe jest po wysłaniu polecenia Lista, na które w odpowiedzi otrzymamy wiadomość (maksymalnie 3, w zależności od liczby zarejestrowanych użytkowników) z aktualną listą numerów. Funkcja powiązana z komendą: Dodaj,Usun, DodajAlarmowy. Funkcja dostępna dla numeru administratora. Dodanie/zmiana numeru alarmowego. Aby dodać numer alarmowy należy użyć polecenia: DodajAlarmowy_xxxxxxxxx X to dziewięciocyfrowy numer telefonu alarmowego na jaki będzie wysłana wiadomość SMS o zdefiniowanej treści po przypisaniu odpowiedniemu wejściu funkcji wejścia alarmowego. Numer alarmowy nie ma uprawnień do wysyłania żądań obsługi sterownika poprzez SMS lub CLIP. Numeru alarmowego nie można usunąć w inny sposób niż poprzez skasowanie pamięci urządzenia, natomiast można go zastąpić nowym numerem. Funkcja powiązana z komendą: DodajAlarmowy,Lista, Sms,WejscieAlarmowe. Funkcja dostępna dla numeru administratora. Wprowadzenie/zmiana treści alarmowej wiadomości SMS. Aby wprowadzić/zmienić treść wiadomości alarmowej należy wpisać: Sms_Tresc wiadomosci Tresc wiadomosci to tekst do 150 znaków jaki zostanie wysłany na wskazany numer po otrzymaniu zgłoszenia. Funkcja powiązana z komendą: DodajAlarmowy,WejscieAlarmowe. Funkcja dostępna dla numeru administratora. 17
18 Bezpieczeństwo działania Restart urządzenia. W przypadku stwierdzenia nieprawidłowości w działaniu urządzenia lub urządzeń przezeń sterowanych przy jednocześnie poprawnej komunikacji GSM polecenie Restart umożliwi zrestartowanie całego modułu. Wysłanie tej komendy spowoduje odłączenie zasilania na ok. 3 sekundy od telefonu GSM oraz głównej aplikacji. Komenda nie generuje potwierdzenia. Funkcja dostępna dla numeru administratora. W celu zabezpieczenia urządzenia przed nieprawidłowym działaniem zastosowano odpowiednie rozwiązania sprzętowo programowe. Zarówno telefon jak i aplikacja kontrolują się wzajemnie i w przypadku wykrycia nieprawidłowości wykonują restart całego urządzenia (wyłączenie zasilania na ok. 3 sekundy). Restart realizowany jest również w przypadku wylogowania (bądź niezalogowania) z sieci na czas dłuższy niż 15 sekund. Fizycznie zastosowano zabezpieczenia nadprądowe/zwarciowe w postaci bezpieczników na wyjściach tranzystorowych oraz w obwodzie zasilania. Wejście zasilania posiada zabezpieczenie przed zbyt wysokim napięciem/przepięciami. Wartość napięcia przy zasilaniu prądem stałym nie może przekroczyć 36 V. Wartość skuteczna napięcia przy zasilaniu prądem zmiennym 50Hz nie może przekroczyć 25 V. Przekroczenie dopuszczalnego napięcia zasilania spowoduje uszkodzenie urządzenia. 18

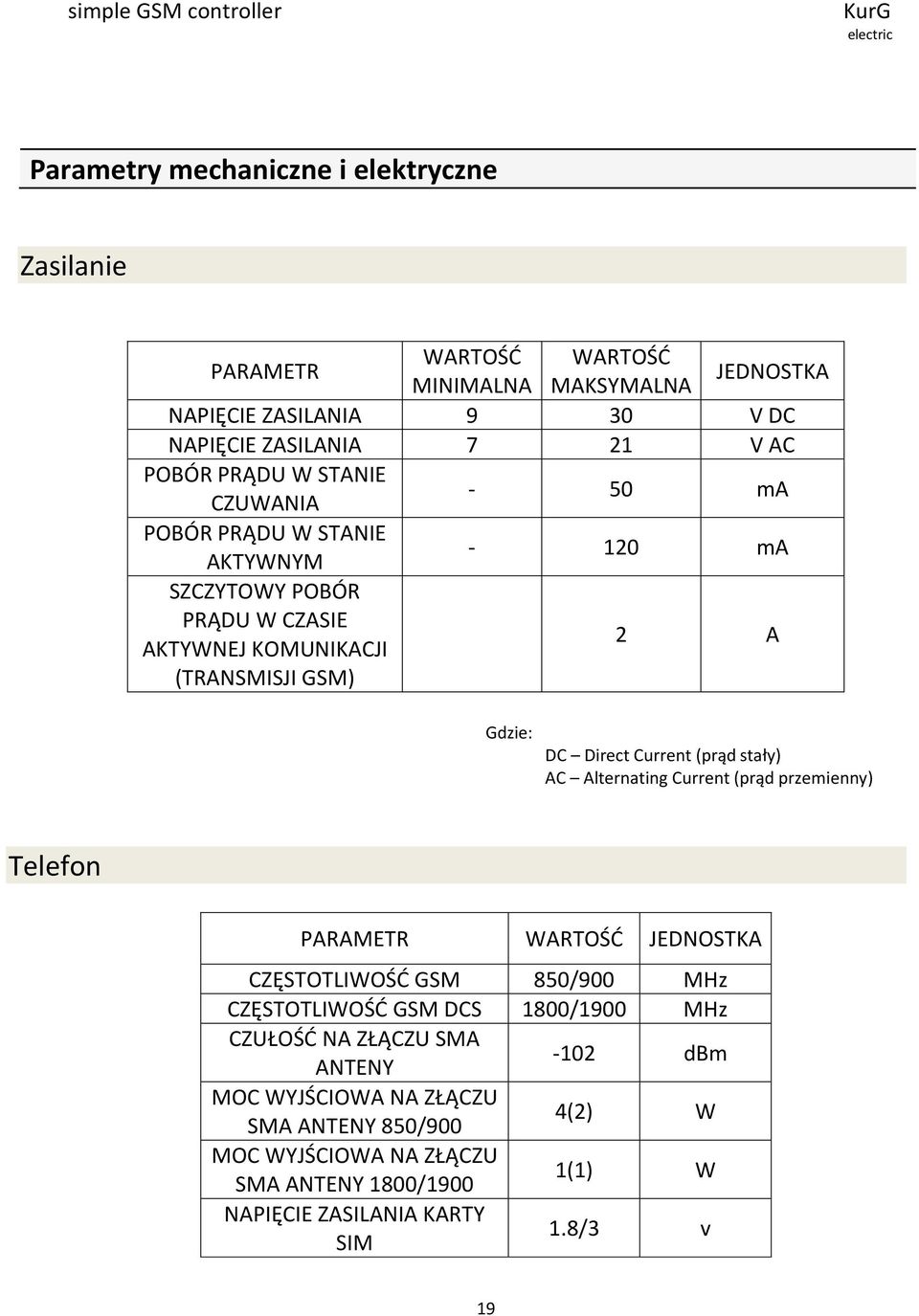

19 Parametry mechaniczne i elektryczne Zasilanie PARAMETR WARTOŚĆ WARTOŚĆ MINIMALNA MAKSYMALNA JEDNOSTKA NAPIĘCIE ZASILANIA 9 30 V DC NAPIĘCIE ZASILANIA 7 21 V AC POBÓR PRĄDU W STANIE CZUWANIA - 50 ma POBÓR PRĄDU W STANIE AKTYWNYM ma SZCZYTOWY POBÓR PRĄDU W CZASIE AKTYWNEJ KOMUNIKACJI (TRANSMISJI GSM) 2 A DC Direct Current (prąd stały) AC Alternating Current (prąd przemienny) Telefon PARAMETR WARTOŚĆ JEDNOSTKA CZĘSTOTLIWOŚĆ GSM 850/900 MHz CZĘSTOTLIWOŚĆ GSM DCS 1800/1900 MHz CZUŁOŚĆ NA ZŁĄCZU SMA ANTENY -102 dbm MOC WYJŚCIOWA NA ZŁĄCZU SMA ANTENY 850/900 4(2) W MOC WYJŚCIOWA NA ZŁĄCZU SMA ANTENY 1800/1900 1(1) W NAPIĘCIE ZASILANIA KARTY SIM 1.8/3 v 19

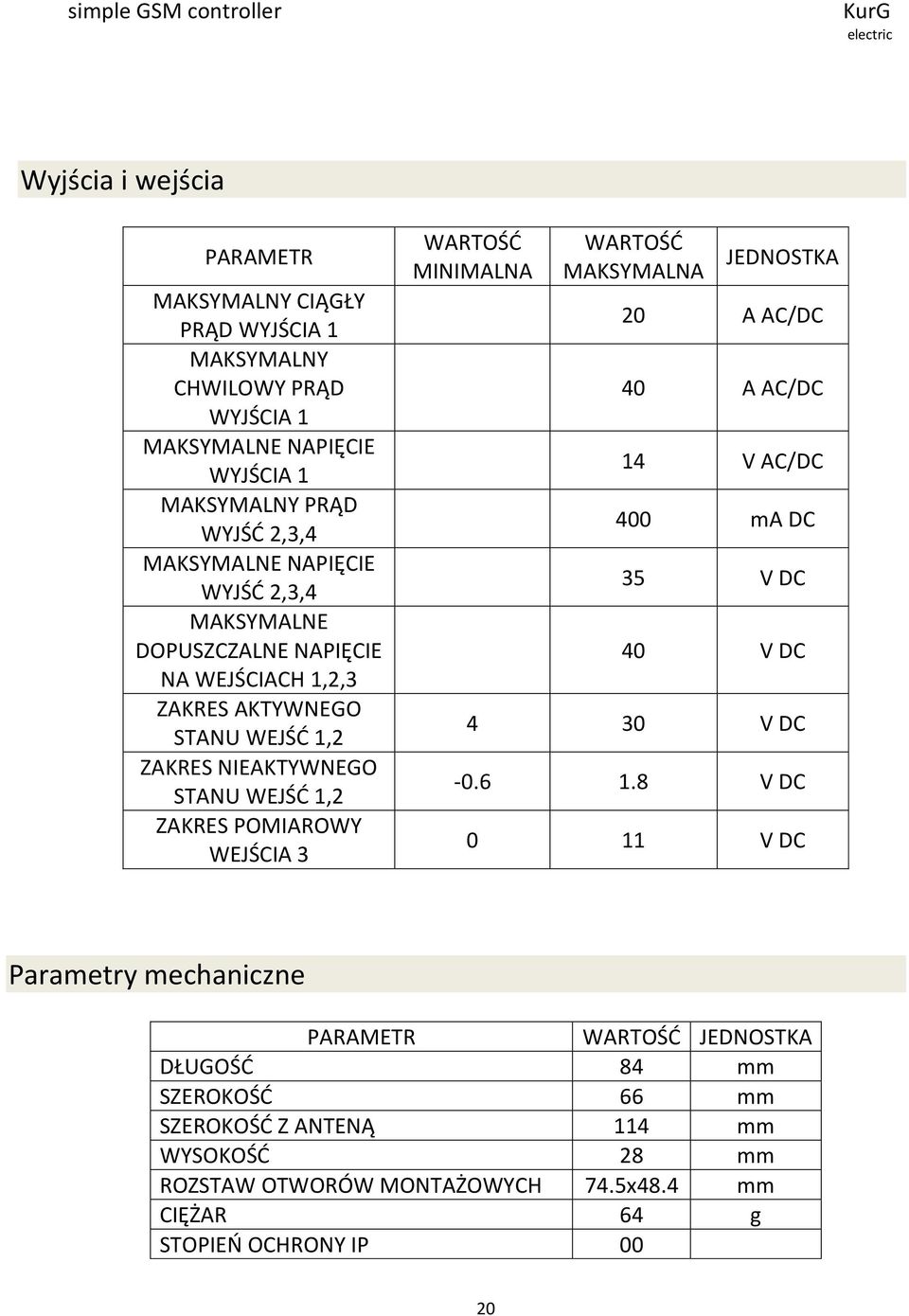

20 Wyjścia i wejścia PARAMETR MAKSYMALNY CIĄGŁY PRĄD WYJŚCIA 1 MAKSYMALNY CHWILOWY PRĄD WYJŚCIA 1 MAKSYMALNE NAPIĘCIE WYJŚCIA 1 MAKSYMALNY PRĄD WYJŚĆ 2,3,4 MAKSYMALNE NAPIĘCIE WYJŚĆ 2,3,4 MAKSYMALNE DOPUSZCZALNE NAPIĘCIE NA WEJŚCIACH 1,2,3 ZAKRES AKTYWNEGO STANU WEJŚĆ 1,2 ZAKRES NIEAKTYWNEGO STANU WEJŚĆ 1,2 ZAKRES POMIAROWY WEJŚCIA 3 WARTOŚĆ MINIMALNA WARTOŚĆ MAKSYMALNA JEDNOSTKA 20 A AC/DC 40 A AC/DC 14 V AC/DC 400 ma DC 35 V DC 40 V DC 4 30 V DC V DC 0 11 V DC Parametry mechaniczne PARAMETR WARTOŚĆ JEDNOSTKA DŁUGOŚĆ 84 mm SZEROKOŚĆ 66 mm SZEROKOŚĆ Z ANTENĄ 114 mm WYSOKOŚĆ 28 mm ROZSTAW OTWORÓW MONTAŻOWYCH 74.5x48.4 mm CIĘŻAR 64 g STOPIEŃ OCHRONY IP 00 20
21 Producent zastrzega sobie prawo do wprowadzania w każdym czasie zmian, mających na celu poprawę funkcjonalności urządzenia, unowocześnienia, poprawę jakości i niezawodności. Parametry wyrobu mogą zmieniać się bez uprzedzenia. Deklaracja zgodności oraz dodatkowe informacje dostępne na stronie Copyright by i Urządzenie nie jest indywidualnie kalibrowane w zakresie pomiaru napięcia. Wartość zmierzona obarczona jest niepewnością wartości napięcia źródła referencyjnego, tolerancji dzielnika pomiarowego, tętnień napięcia mierzonego oraz innych zakłóceń. ii Sterowanie metodą wybrania numeru jest możliwe gdy karta SIM sterownika ma aktywną usługę CLIP oraz osoba dzwoniąca ma nieaktywną usługę CLIR. 21
