1 BRAMY FURTKI PRZĘSŁA AKCESORIA Polecam Wiesiek Skiba SYSTEMY OGRODZENIOWE 2018

2 Ogrodzenia tworzone z pasją... Firma Polbram Steel Group zajmuje się produkcją systemów ogrodzeniowych. Nowoczesne technologie oraz wykwalifikowany zespół to podstawa naszego sukcesu. Doświadczenie, zaangażowanie i ciągłe doskonalenie procesów produkcyjnych sprawiają, że nasi Klienci otrzymują gwarancję najwyższej jakości. Produkty naszej firmy znajdują zwolenników nie tylko w Polsce, ale również za granicą. Wychodząc naprzeciw oczekiwaniom Klienta nieustannie podwyższamy standardy i szukamy jeszcze lepszych rozwiązań, by zapewnić produkty idealnie dopasowane do Państwa potrzeb. Ocynk Malowanie proszkowe 10 lat Gwarancji* ZALETY NASZYCH OGRODZEŃ Łatwy montaż Zawiasy Atutem naszych ogrodzeń są ocynkowane zawiasy, dzięki którym istnieje możliwość swobodnego dopasowania odległości bramy lub furtki od słupka. Cynkowanie ogniowe i malowanie proszkowe Cynkowanie ogniowe i malowanie proszkowe - to obecnie najwłaściwszy i najskuteczniejszy sposób pokrywania stali. Wzajemne uzupełnianie się dwóch powłok - powłoka cynkowa zapobiega korozji podpowłokowej w przypadku uszkodzenia powłoki malarskiej, natomiast powłoka malarska chroni cynk przed szkodliwym wpływem czynników atmosferycznych lub chemicznych. Dzięki takiej metodzie elementy ogrodzeniowe będą nie tylko trwałe i solidne, ale również estetyczne. Produkty posiadają certyfikat CE Wyroby oznaczone znakiem CE bez przeszkód mogą być wprowadzone do obrotu we wszystkich Państwach UE. Systemy z 10-letnią Gwarancją Zamek hakowy Zamek hakowy montowany w bramach przesuwnych, zamykający się na słupie najazdowym. Zamka hakowego nie montujemy do bram z automatem. Przy próbie otwarcia zablokowanej bramy automat napędowy mógłby ulec uszkodzeniu. Wspieramy

3 BRAMY FURTKI PRZĘSŁA AKCESORIA SPIS TREŚCI System Ogrodzeniowy BRAVA System Ogrodzeniowy DARIA II System Ogrodzeniowy LARA System Ogrodzeniowy LAURA System Ogrodzeniowy RODOS II System Ogrodzeniowy 2D OCYNK System Ogrodzeniowy 2D + RAL Instrukcje montażu Automatyka Aspekty prawne... 19

4 NOWOCZESNY DESIGN BRAVA Specyfikacja produktu: Tralki profil 50x10 mm Rama profil 40x30 mm Kolor RAL 7016 struktura Wys. 1,20 m, Szer. 3,00 m nr: Brama dwuskrzydłowa Wys. 1,50 m, Szer. 3,50 m nr: Z automatem nr: Wys. 1,50 m, Szer. 4,00 m nr: Z automatem nr: Przęsło Szerokość: 2,00 m Wys. 0,60 m nr: Wys. 0,90 m nr: Wys. 1,20 m nr: Wys. 1,50 m nr: NIE ZAPOMNIJ O: Słup bramowy 100x100 mm nr: Słup przęsłowy 50x50 mm nr: Blacha z nakrętką Ocynk 80x80 nr: Nakrętka FI 16 Ocynk nr:

5 ANTRACYT STRUKTURA 10 lat Gwarancji* Zn OCYNK PRODUKT OCYNKOWANY RAL 7016 Malowane proszkowo Produkt posiada certyfikat CE *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu Bramy dostępne z automatem zamek hakowy klamka Furtka uniwersalna ( zamek, klamka, wkładka) Szerokość: 0,90 m Wysokość 1,20 m nr: Wysokość 1,50 m nr: Brama przesuwna Prawa nr: ; Lewa nr: Z automatem prawa nr: ; Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 Obejma Początkowa 100x100 nr: Obejma Początkowa 50x50 nr: Pośrednia 50x50 nr: Narożna 50x50 nr: Łącznik Typ T (kpl 2 szt.) nr: Łącznik Typ O (kpl 4 szt.) nr:

6 NOWOCZESNY DESIGN DARIA II Specyfikacja produktu: Tralki sztacheta z blachy 1,20 mm Rama profil 40x40 mm Poprzeczki profil 25x15 mm Kolor RAL 7016 struktura Szerokość: 3,50 m nr: Brama dwuskrzydłowa nr: Z automatem nr: Wysokość: 1,20 m Szerokość: 2,00 m nr: Przęsło Wysokość: 1,47 m Szerokość: 2,00 m nr: NIE ZAPOMNIJ O: Słup bramowy 100x100mm nr: Słup przęsłowy 50x50mm nr: Blacha z nakrętką Ocynk 80x80 nr: Nakrętka FI 16 Ocynk nr:

7 ANTRACYT STRUKTURA 10 lat Gwarancji* Zn OCYNK PRODUKT OCYNKOWANY RAL 7016 Malowane proszkowo Produkt posiada certyfikat CE *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu Bramy dostępne z automatem zamek hakowy Furtka Szerokość: 0,90 m Prawa nr: Lewa nr: Brama przesuwna Prawa nr: ; Lewa nr: Z automatem prawa nr: ; Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 Obejma Początkowa 100x100 nr: Obejma Początkowa 50x50 nr: Pośrednia 50x50 nr: Narożna 50x50 nr: Łącznik Typ T (kpl 2 szt.) nr: Łącznik Typ O (kpl 4 szt.) nr:

8 Polecam Wiesiek Skiba NOWOCZESNY DESIGN LARA NOWOŚĆ Wysokość: 1,54 m Szerokość: 3,50 m nr: Z automatem nr: Brama dwuskrzydłowa Wysokość: 1,54 m nr: Z automatem nr: Wysokość: 1,20 m Szerokość: 2,00 m nr: Przęsło Wysokość: 1,45 m Szerokość: 2,00 m nr: NIE ZAPOMNIJ O: Słup bramowy 100x100mm nr: Słup przęsłowy 50x50mm nr: Blacha z nakrętką Ocynk 80x80 nr: Nakrętka FI 16 Ocynk nr:

9 ANTRACYT STRUKTURA 10 lat Gwarancji* Zn OCYNK PRODUKT OCYNKOWANY RAL 7016 Malowane proszkowo Produkt posiada certyfikat CE *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu Bramy dostępne z automatem zamek hakowy Furtka uniwersalna Wysokość: 1,54 m Szerokość: 0,90 m nr: Brama przesuwna Wysokość: 1,54 m Prawa nr: ; Lewa nr: Z automatem prawa nr: ; Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 Łącznik Typ T (kpl 2 szt.) nr: Łącznik Typ O (kpl 4 szt.) nr: Specyfikacja produktu: Tralki profil 80x20 mm Rama profil 40x30 mm Kolor RAL 7016 Struktura 9

10 KLASYCZNE WZORNICTWO LAURA Brama dwuskrzydłowa Przęsło nr: Z automatem nr: Wysokość: 1,20 m Szerokość: 2,00 m nr: Wysokość: 1,20 m Szerokość: 2,50 m nr: NIE ZAPOMNIJ O: Słup bramowy Ocynk + RAL x100mm nr: Słup przęsłowy Ocynk + RAL x50mm nr: Blacha z nakrętką Ocynk 80x80 nr:

11 10 lat Gwarancji* Zn OCYNK PRODUKT OCYNKOWANY RAL 9005 Malowane proszkowo Produkt posiada certyfikat CE *Zarejestruj zakup na wypełnij formularz serwisowy i wydłuż gwarancję. Sztyft zaprawkowy Zawiasy Brama przystosowana do automatu Bramy dostępne z automatem zamek hakowy Furtka Szerokość: 0,90 m Prawa nr: Lewa nr: Brama przesuwna Prawa nr: ; Lewa nr: Z automatem prawa nr: ; Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 Nakrętka FI 16 Ocynk nr: Obejma Ocynk + RAL 9005 Początkowa 50x50 nr: Pośrednia 50x50 nr: Narożna 50x50 nr: Specyfikacja produktu: Tralki profil 50x10 mm Tralki przęsła profil 18x18 mm Rama profil 40x30 mm Poprzeczki profil 25x15 mm Kolor RAL

12 KLASYCZNE WZORNICTWO RODOS II Wysokość: 1,20-1,50 m nr: Brama dwuskrzydłowa Wysokość: 1,20-1,50 m Szerokość: 3,50 m nr: Przęsło Wysokość: 0,90-1,20 m Szerokość: 2,00 m nr: NIE ZAPOMNIJ O: Słup bramowy Ocynk + RAL x100mm nr: Słup przęsłowy Ocynk + RAL x50mm nr: Blacha z nakrętką Ocynk 80x80 nr:

13 2 lata Gwarancji RAL 9005 Malowane proszkowo Produkt posiada certyfikat CE Wymaga malowania Zawiasy Brama przystosowana do automatu zamek hakowy Furtka Wysokość: 1,20-1,50 m Szerokość: 0,90 m Prawa nr: Lewa nr: Brama przesuwna Wysokość: 1,20-1,50 m Prawa nr: Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 Nakrętka FI 16 Ocynk nr: Obejma Ocynk + RAL 9005 Początkowa 50x50 nr: Pośrednia 50x50 nr: Narożna 50x50 nr: Specyfikacja produktu: Tralki profil 16x16 mm Rama profil 30x30 mm Poprzeczki profil 25x15 mm Kolor RAL

14 2D OCYNK 5 lat Gwarancji Zn OCYNK PRODUKT OCYNKOWANY Specyfikacja produktu: Wypełnienie panel ᴓ4, oczko 50x200 mm Rama profil 40x30 mm Produkt posiada certyfikat CE Zawiasy Brama przystosowana do automatu NIE ZAPOMNIJ O: Słup bramowy 70x70mm nr: Brama dwuskrzydłowa zamek hakowy Wysokość: 1,20 m nr: nr: Brama przesuwna Prawa nr: , Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2

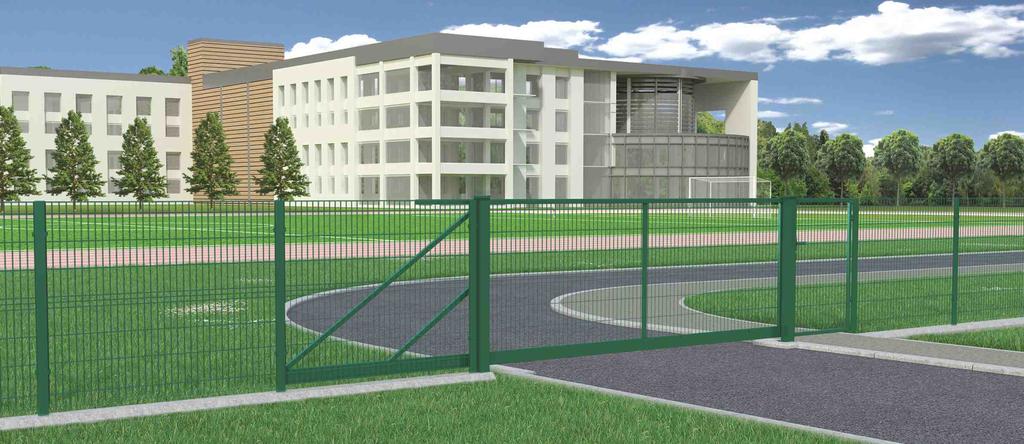

15 2D OCYNK + RAL lat Gwarancji Zn OCYNK PRODUKT OCYNKOWANY RAL 6005 Malowane proszkowo Produkt posiada certyfikat CE Zawiasy Specyfikacja produktu: Wypełnienie panel ᴓ4, oczko 50x200 mm Rama profil 40x30 mm Kolor RAL 6005 Brama przystosowana do automatu NIE ZAPOMNIJ O: Słup bramowy 70x70mm nr: zamek hakowy Wysokość: 1,20 m nr: Brama dwuskrzydłowa nr: Brama przesuwna Prawa nr: , Lewa nr: W komplecie: Słup najazdowy Słup prowadzący Zamek hakowy Rolka najazdowa Rolka prowadząca Wózek jezdny x2 15

16 POGLĄDOWA INSTRUKCJA MONTAŻU BRAMY DWUSKRZYDŁOWEJ BEZ AUTOMATU I FURTKI 4,04m 0,93m 1 Wyznacz położenie bramy i furtki w terenie 4,00m (brama) 4 Wykonać zbrojenie wg pkt.5 umieścić deskowania. 0,90m (furtka) 2 Zrobić wykopy na fundamenty pod słupki bramy i słupek furtki na zadaną głębokość. 3 Wykonać szalunki pod ławę fundamentową i słupki. 5 W fundamenty słupowe włożyć zbrojenie wykonane z 4 prętów zbrojonych ø12 mm o długości 110 cm powiązanych strzemionami z pręta gładkiego ø6 mm o wymiarach 30x30 cm rozłożonymi co 15 cm. W ławę fundamentową łączącą słupy zastosować zbrojenie wykonane z pręta żebrowanego ø 12 mm w ilości 4 szt. (długość zależna od szerokości bramy) powiązane strzemionami wykonanymi z pręta gładkiego ø6 mm (o wymiarze 20x30 cm) o rozstawie 25 cm. Bramę w pozycji 6 poziomej należy złożyć łącznie ze słupkami zachowując liniowość położenia wszystkich elementów. 7 Tak złożoną bramę należy ustabilizować przy pomocy elementów drewnianych lub innych (np.: deski, kantówki, profile). 8 Złożony element umieścić w miejscu wbudowania z zachowaniem pionowości i ponownie sprawdzić położenie wszystkich części składowych oraz zabezpieczyć przed przechyleniem lub wywróceniem. 11 Wylać betonowanie słupów 10 9 Położenie wysokościowe należy ustabilizować poprzez oparcie sworznia przy słupku na elemencie wsporczym. Zalecana klasa betonu B25-C30 Wykonać betonowe ławy fundamentowe oraz cokoły na słupki. Wykonać deskowanie oraz betonowanie elementów 12 uzupełniających między słupkami pamiętając o umieszczeniu elementów blokowania bram: - zamknięcie dolne bramy - blokada bramy - zamknięcie górne bramy MONTAŻ ZAWIASÓW ZAWIAS TULEJA Zalecany jest montaż odboju do bram w celu zabezpieczenia 13 zawiasów przed ich uszkodzeniem. ZBROJENIE FUNDAMENTU SŁUPÓW ODLEGŁOŚĆ SKRZYDŁA BRAMY I FURTKI OD PODŁOŻA MONTAŻ ZAMKA I WKŁADKI PIERŚCIEŃ OSADCZY MONTAŻ BLOKADY BRAMY ZAMKNIĘCIE DOLNE BRAMY 1.20m 4x ø12mm L=110cm ø6mm co 15cm BLOKADA BRAMY TULEJE WPUSZCZONE W BETON 0.40m 0.30m 4-6cm BETON FURTKA LEWA WIDOK Z GÓRY FURTKA PRAWA WIDOK Z GÓRY podwórko podwórko ZAWIASY Z LEWEJ STRONY ulica ulica ZAWIASY Z PRAWEJ STRONY 16

17 POGLĄDOWA INSTRUKCJA MONTAŻU BRAMY PRZESUWNEJ BEZ AUTOMATU długość przeciwwagi 1 Wyznacz położenie bramy w terenie wysokość bramy od strony zamka hakowego cm światło bramy + 1cm 2 Zrobić wykopy na fundamenty pod słupki i pod wózki. 4 rolka Zamontować na słupku prowadzącym rolkę prowadzącą prowadząca słup prowadzący brama przesuwna beton wózki ZBROJENIE FUNDAMENTU SŁUPÓW ODLEGŁOŚĆ SKRZYDŁA BRAMY I FURTKI OD PODŁOŻA śruby fund. M16 kl. 5.6 L=500mm+2N+2P słup najazdowy Zalecana klasa betonu C20/25 słup prowadzący 3 bramę Założyć na wózki 1.20m 0.40m 4x ø12mm L=110cm ø6mm co 15cm 0.30m 4-6cm ROLKA PROWADZĄCA ZAMEK HAKOWY WÓZKI ROLKA NAJAZDOWA 80mm 400mm 200mm 200mm oś bramy 115mm 250mm 250mm 500mm Światło bramy + 10mm 250mm Rozmieszczenie śrub na fundamencie 250mm RZUT FUNDAMENTÓW zalecana głębokość ławy - 120cm 165mm 50mm 165mm 50mm Połowa światła wjazdu BRAMA LEWA WIDOK Z GÓRY podwórko ulica BRAMA PRAWA WIDOK Z GÓRY podwórko ulica PRZECIWWAGA Z LEWEJ STRONY OTWIERANIE W LEWĄ STRONĘ OTWIERANIE W PRAWĄ STRONĘ PRZECIWWAGA Z PRAWEJ STRONY 17

18 AUTOMATYKA Zestaw do bram dwuskrzydłowych Zestaw do automatyzacji dwuskrzydłowych bram posesyjnych o szerokości skrzydła do 2,00 m 1 WT1SC Siłownik elektromechaniczny z wbudowaną centralą sterującą i odbiornikiem radiowym z kodem dynamicznie zmiennym 433,92 MHz. Zestaw do bram przesuwnych Zestaw do automatyzacji posesyjnych bram przesuwnych o ciężarze do 400 kg i 5 m. 1 SL1SC Siłownik elektromechaniczny z wbudowaną centralą sterującą i odbiornikiem radiowym z kodem dynamicznie zmiennym 433,92 MHz. Trzy kluczyki do wysprzęglania Mhouse i płyta montażowa w zestawie. ZALETY: Precyzyjny: dzięki mechanicznemu ogranicznikowi zamykania ze zintegrowanym ramieniem (przy instalacji z pełną długością ramion). Bezpieczny: dzięki samohamownej przekładni i specjalnemu kształtowi ramion. Praktyczny: przegubowe ramiona pozwalają na instalację w nietypowych warunkach, jak na przykład w pobliżu ściany lub innych obiektów znajdujących się w okolicy słupka. Wygodny w montażu: uchwyt siłownika można obrócić, aby wzmocnić połączenie z mniej wytrzymałym podłożem, takim jak np. ceglany słupek. Niewielkie gabaryty: idealny do furtek, pasuje do wąskich słupków (o szerokości od 10 cm). Auto-diagnostyka: pozwala zidentyfikować i natychmiast zasygnalizować jakiekolwiek błędy podłączenia lub usterki. Ph100 Para naściennych fotokomórek z autosynchronizacją. Nr: GTX4C Czterokanałowy pilot radiowy z kodem dynamicznie zmiennym 433,92 Mhz. Praktyczny uchwyt naścienny. Nr: Fl100 Lampa ostrzegawcza z regulacją położenia i wbudowaną anteną. Nr: Auto-programowanie: WT2S automatycznie określa najlepsze parametry funkcjonowania dla każdej bramy. 18 Szybkie wysprzęglanie siłownika w celu ręcznej obsługi bramy.

19 ASPEKTY PRAWNE 41. Przepisy dotyczące ogrodzenia Ogrodzenia nie mogą stanowić zagrożenia dla ludzi i zwierząt. Nie można umieszczać niebezpiecznych zakończeń takich jak np.: drut kolczasty na ogrodzeniach poniżej 1,8m. 42. Bramy i furtki Bramy i furtki nie mogą otwierać się na zewnątrz i mieć progów utrudniających wjazd osób niepełnosprawnych na wózkach inwalidzkich. 43. Wymiary bramy Zgodnie z polskim prawem minimalna szerokość bramy powinna stanowić 2,40m, a w przypadku zastosowania furtki jej szerokość powinna być nie mniejsza niż 0,90m, przy czym na drodze pożarowej szerokości te regulują odrębne przepisy dotyczące ochrony przeciwpożarowej. 44. Sposób zaprojektowania i wykonania budynku 1.W przypadku montażu ogrodzenia nie wolno przekroczyć linii granicznych posesji (zarys tych linii można sprawdzić w planie zagospodarowania przestrzennego, albo w decyzji o warunkach zabudowy i zagospodarowania terenu). 2.Ogrodzenie powinno zostać wzniesione w taki sposób, aby nie zakłócało korzystania z sąsiednich nieruchomości. Rysunki oraz zdjęcia zamieszczone w katalogu mają charakter poglądowy oraz nie stanowią oferty w rozumieniu Kodeksu Cywilnego. Różnice pomiędzy rysunkami i zdjęciami w katalogu, a rzeczywistym wyglądem towaru nie mogą być podstawą do reklamacji. Wszelkie prawa zastrzeżone. Powielanie i wykorzystywanie zdjęć, informacji zawartych w katalogu, również częściowe tylko za zgodą Polbram Steel Group. 19

20 Polecam Wiesiek Skiba BRAMY FURTKI PRZĘSŁA AKCESORIA
