Segmenty i słupy ogrodzeniowe posesyjne System: CLASSIC STYL LUX Informacje techniczne

Transkrypt

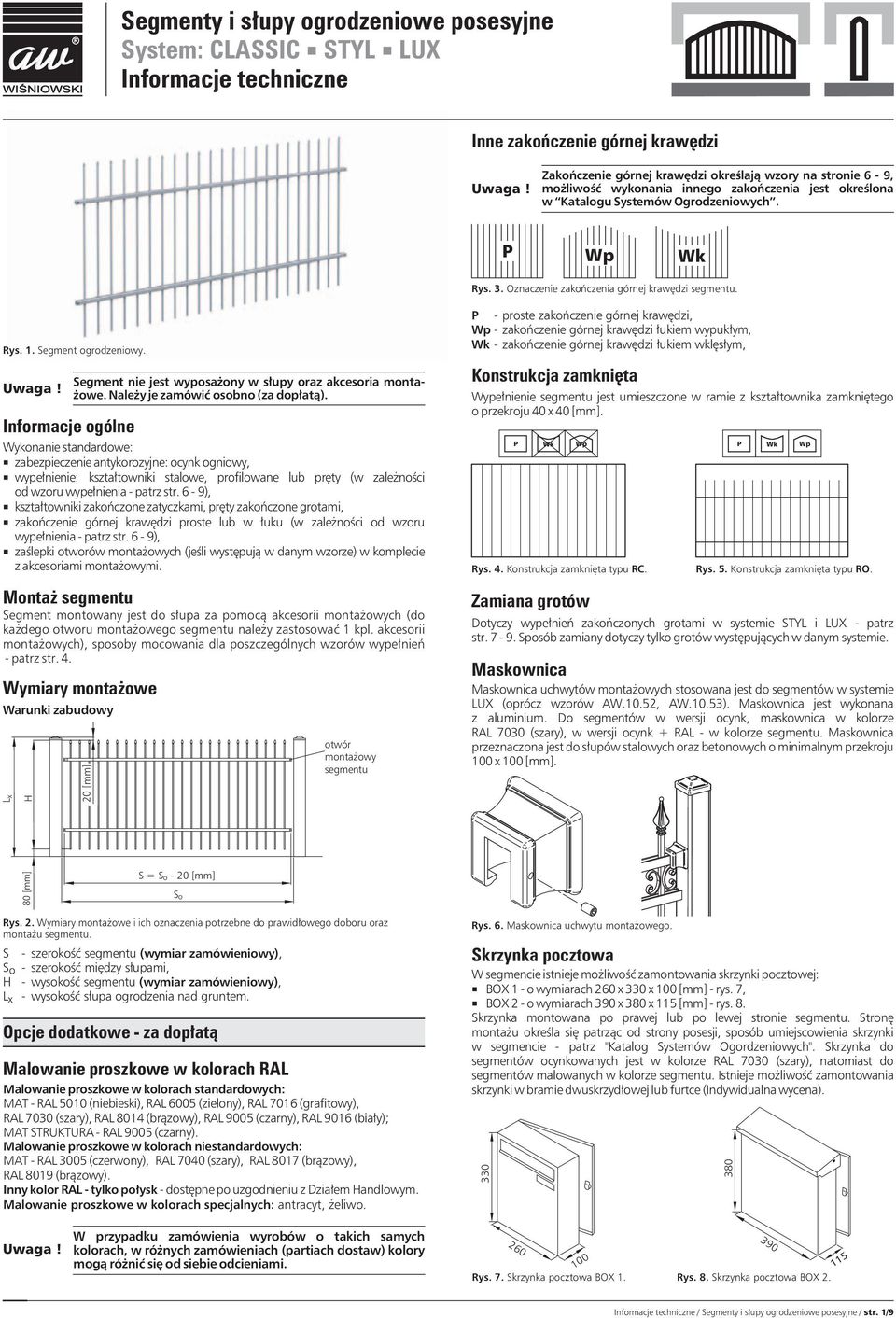

1 Inne zakończenie górnej krawędzi Zakończenie górnej krawędzi określają wzory na stronie 6-9, możliwość wykonania innego zakończenia jest określona w Katalogu Systemów Ogrodzeniowych. P Wp Wk Rys. 3. Oznaczenie zakończenia górnej krawędzi segmentu. Rys.. Segment ogrodzeniowy. Informacje ogólne Wykonanie standardowe: zabezpieczenie antykorozyjne: ocynk ogniowy, wypełnienie: kształtowniki stalowe, profilowane lub pręty (w zależności od wzoru wypełnienia - patrz str. 6-9), kształtowniki zakończone zatyczkami, pręty zakończone grotami, zakończenie górnej krawędzi proste lub w łuku (w zależności od wzoru wypełnienia - patrz str. 6-9), zaślepki otworów montażowych (jeśli występują w danym wzorze) w komplecie z akcesoriami montażowymi. Montaż segmentu Segment montowany jest do słupa za pomocą akcesorii montażowych (do każdego otworu montażowego segmentu należy zastosować kpl. akcesorii montażowych), sposoby mocowania dla poszczególnych wzorów wypełnień - patrz str. 4. Wymiary montażowe Warunki zabudowy x Segment nie jest wyposażony w słupy oraz akcesoria montażowe. Należy je zamówić osobno (za dopłatą). 20 [mm] otwór montażowy segmentu P - proste zakończenie górnej krawędzi, Wp - zakończenie górnej krawędzi łukiem wypukłym, Wk - zakończenie górnej krawędzi łukiem wklęsłym, Konstrukcja zamknięta Wypełnienie segmentu jest umieszczone w ramie z kształtownika zamkniętego o przekroju 40 x 40 [mm]. P Rys. 4. Konstrukcja zamknięta typu RC. Rys. 5. Konstrukcja zamknięta typu RO. Zamiana grotów Wk Wp P Wk Wp Dotyczy wypełnień zakończonych grotami w systemie STY i UX - patrz str Sposób zamiany dotyczy tylko grotów występujących w danym systemie. Maskownica Maskownica uchwytów montażowych stosowana jest do segmentów w systemie UX (oprócz wzorów W.0.52, W.0.53). Maskownica jest wykonana z aluminium. Do segmentów w wersji ocynk, maskownica w kolorze R 7030 (szary), w wersji ocynk + R - w kolorze segmentu. Maskownica przeznaczona jest do słupów stalowych oraz betonowych o minimalnym przekroju 00 x 00 [mm]. 80 [mm] S = So - 20 [mm] S o Rys. 2. Wymiary montażowe i ich oznaczenia potrzebne do prawidłowego doboru oraz montażu segmentu. S - szerokość segmentu (wymiar zamówieniowy), So - szerokość między słupami, - wysokość segmentu (wymiar zamówieniowy), x - wysokość słupa ogrodzenia nad gruntem. Opcje dodatkowe - za dopłatą Malowanie proszkowe w kolorach R Malowanie proszkowe w kolorach standardowych: MT - R 500 (niebieski), R 6005 (zielony), R 706 (grafitowy), R 7030 (szary), R 804 (brązowy), R 9005 (czarny), R 906 (biały); MT STRUKTUR - R 9005 (czarny). Malowanie proszkowe w kolorach niestandardowych: MT - R 3005 (czerwony), R 7040 (szary), R 807 (brązowy), R 809 (brązowy). Inny kolor R - tylko po³ysk - dostępne po uzgodnieniu z Działem andlowym. Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo. Rys. 6. Maskownica uchwytu montażowego. Skrzynka pocztowa W segmencie istnieje możliwość zamontowania skrzynki pocztowej: BOX-owymiarach 260 x 330 x 00 [mm] - rys. 7, BOX2-owymiarach 390 x 380 x 5 [mm] - rys. 8. Skrzynka montowana po prawej lub po lewej stronie segmentu. Stronę montażu określa się patrząc od strony posesji, sposób umiejscowienia skrzynki w segmencie - patrz "Katalog Systemów Ogordzeniowych". Skrzynka do segmentów ocynkowanych jest w kolorze R 7030 (szary), natomiast do segmentów malowanych w kolorze segmentu. Istnieje możliwość zamontowania skrzynki w bramie dwuskrzydłowej lub furtce (Indywidualna wycena) W przypadku zamówienia wyrobów o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami Rys. 7. Skrzynka pocztowa BOX. 390 Rys. 8. Skrzynka pocztowa BOX 2. 5 / Segmenty i słupy ogrodzeniowe posesyjne / str. /9

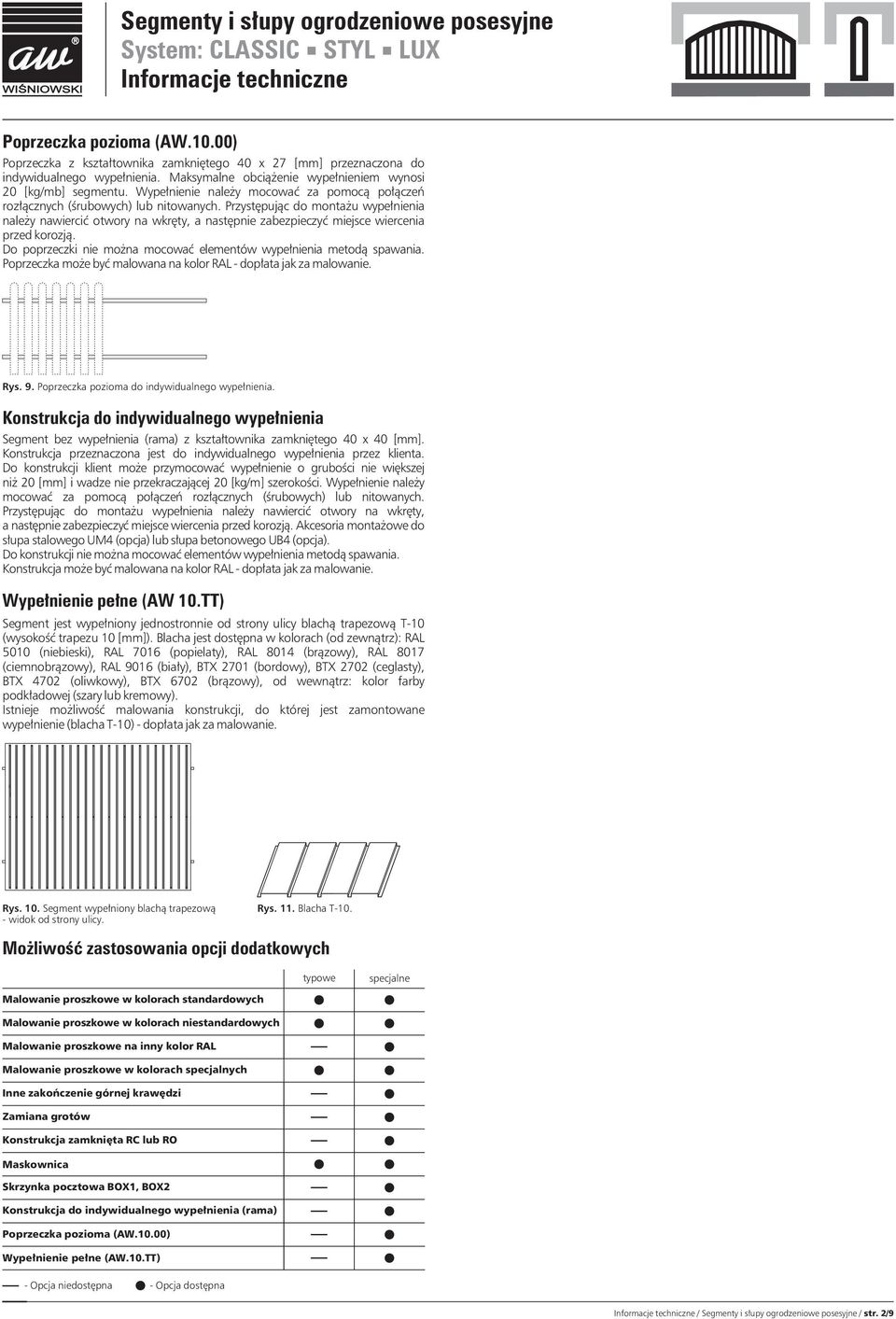

2 Poprzeczka pozioma (W.0.00) Poprzeczka z kształtownika zamkniętego 40 x 27 [mm] przeznaczona do indywidualnego wypełnienia. Maksymalne obciążenie wypełnieniem wynosi 20 [kg/mb] segmentu. Wypełnienie należy mocować za pomocą połączeń rozłącznych (śrubowych) lub nitowanych. Przystępując do montażu wypełnienia należy nawiercić otwory na wkręty, a następnie zabezpieczyć miejsce wiercenia przed korozją. Do poprzeczki nie można mocować elementów wypełnienia metodą spawania. Poprzeczka może być malowana na kolor R - dopłata jak za malowanie. Rys. 9. Poprzeczka pozioma do indywidualnego wypełnienia. Konstrukcja do indywidualnego wypełnienia Segment bez wypełnienia (rama) z kształtownika zamkniętego 40 x 40 [mm]. Konstrukcja przeznaczona jest do indywidualnego wypełnienia przez klienta. Do konstrukcji klient może przymocować wypełnienie o grubości nie większej niż 20 [mm] i wadze nie przekraczającej 20 [kg/m] szerokości. Wypełnienie należy mocować za pomocą połączeń rozłącznych (śrubowych) lub nitowanych. Przystępując do montażu wypełnienia należy nawiercić otwory na wkręty, a następnie zabezpieczyć miejsce wiercenia przed korozją. kcesoria montażowe do słupa stalowego UM4 (opcja) lub słupa betonowego UB4 (opcja). Do konstrukcji nie można mocować elementów wypełnienia metodą spawania. Konstrukcja może być malowana na kolor R - dopłata jak za malowanie. Wypełnienie pełne (W 0.TT) Segment jest wypełniony jednostronnie od strony ulicy blachą trapezową T-0 (wysokość trapezu 0 [mm]). Blacha jest dostępna w kolorach (od zewnątrz): R 500 (niebieski), R 706 (popielaty), R 804 (brązowy), R 807 (ciemnobrązowy), R 906 (biały), BTX 270 (bordowy), BTX 2702 (ceglasty), BTX 4702 (oliwkowy), BTX 6702 (brązowy), od wewnątrz: kolor farby podkładowej (szary lub kremowy). Istnieje możliwość malowania konstrukcji, do której jest zamontowane wypełnienie (blacha T-0) - dopłata jak za malowanie. Rys. 0. Segment wypełniony blachą trapezową - widok od strony ulicy. Rys.. Blacha T-0. Możliwość zastosowania opcji dodatkowych typowe specjalne Malowanie proszkowe w kolorach standardowych Malowanie proszkowe w kolorach niestandardowych Malowanie proszkowe na inny kolor R Malowanie proszkowe w kolorach specjalnych Inne zakończenie górnej krawędzi Zamiana grotów Konstrukcja zamknięta RC lub RO Maskownica Skrzynka pocztowa BOX, BOX2 Konstrukcja do indywidualnego wypełnienia (rama) Poprzeczka pozioma (W.0.00) Wypełnienie pełne (W.0.TT) - Opcja niedostępna - Opcja dostępna / Segmenty i słupy ogrodzeniowe posesyjne / str. 2/9

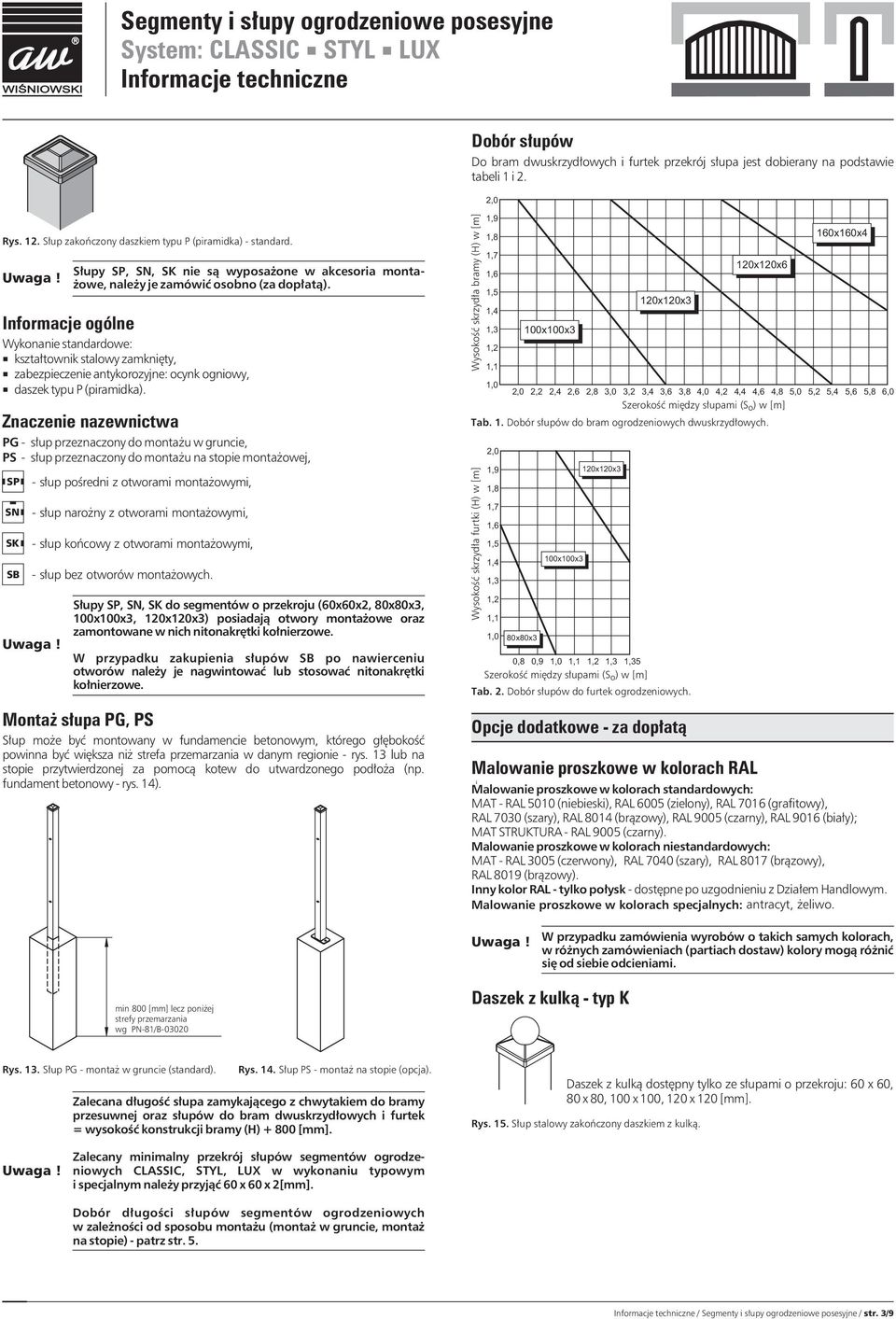

3 Dobór słupów Do bram dwuskrzydłowych i furtek przekrój słupa jest dobierany na podstawie tabeli i 2. 2,0 Rys. 2. Słup zakończony daszkiem typu P (piramidka) - standard. Informacje ogólne Słupy SP, SN, SK nie są wyposażone w akcesoria montażowe, należy je zamówić osobno (za dopłatą). Wykonanie standardowe: kształtownik stalowy zamknięty, zabezpieczenie antykorozyjne: ocynk ogniowy, daszek typu P (piramidka). Znaczenie nazewnictwa PG - słup przeznaczony do montażu w gruncie, PS - słup przeznaczony do montażu na stopie montażowej, SP SN SK SB - słup pośredni z otworami montażowymi, - słup narożny z otworami montażowymi, - słup końcowy z otworami montażowymi, - słup bez otworów montażowych. Słupy SP, SN, SK do segmentów o przekroju (60x60x2, 80x80x3, 00x00x3, 20x20x3) posiadają otwory montażowe oraz zamontowane w nich nitonakrętki kołnierzowe. W przypadku zakupienia słupów SB po nawierceniu otworów należy je nagwintować lub stosować nitonakrętki kołnierzowe. Montaż słupa PG, PS Słup może być montowany w fundamencie betonowym, którego głębokość powinna być większa niż strefa przemarzania w danym regionie - rys. 3 lub na stopie przytwierdzonej za pomocą kotew do utwardzonego podłoża (np. fundament betonowy - rys. 4). Wysokość skrzydła bramy () w [m],9,8,7,6,5,4,3,2, 00x00x3 20x20x3,0 2,0 2,2 2,4 2,6 2,8 3,0 3,2 3,4 3,6 3,8 4,0 4,2 4,4 4,6 4,8 5,0 5,2 5,4 5,6 5,8 6,0 Szerokość między słupami (S o) w [m] Tab.. Dobór słupów do bram ogrodzeniowych dwuskrzydłowych. Wysokość skrzydła furtki () w [m] 2,0,9,8,7,6,5,4,3,2,,0 80x80x3 00x00x3 20x20x3 0,8 0,9,0,,2,3,35 Szerokość między słupami (S o) w [m] Tab. 2. Dobór słupów do furtek ogrodzeniowych. Opcje dodatkowe - za dopłatą Malowanie proszkowe w kolorach R 20x20x6 60x60x4 Malowanie proszkowe w kolorach standardowych: MT - R 500 (niebieski), R 6005 (zielony), R 706 (grafitowy), R 7030 (szary), R 804 (brązowy), R 9005 (czarny), R 906 (biały); MT STRUKTUR - R 9005 (czarny). Malowanie proszkowe w kolorach niestandardowych: MT - R 3005 (czerwony), R 7040 (szary), R 807 (brązowy), R 809 (brązowy). Inny kolor R - tylko po³ysk - dostępne po uzgodnieniu z Działem andlowym. Malowanie proszkowe w kolorach specjalnych: antracyt, żeliwo. W przypadku zamówienia wyrobów o takich samych kolorach, w różnych zamówieniach (partiach dostaw) kolory mogą różnić się od siebie odcieniami. min 800 [mm] lecz poniżej strefy przemarzania wg PN-8/B Daszek z kulką - typ K Rys. 3. Słup PG - montaż w gruncie (standard). Rys. 4. Słup PS - montaż na stopie (opcja). Zalecana długość słupa zamykającego z chwytakiem do bramy przesuwnej oraz słupów do bram dwuskrzydłowych i furtek = wysokość konstrukcji bramy () [mm]. Daszek z kulką dostępny tylko ze słupami o przekroju: 60 x 60, 80 x 80, 00 x 00, 20 x 20 [mm]. Rys. 5. Słup stalowy zakończony daszkiem z kulką. Zalecany minimalny przekrój słupów segmentów ogrodzeniowych CSSIC, STY, UX w wykonaniu typowym i specjalnym należy przyjąć 60 x 60 x 2[mm]. Dobór długości słupów segmentów ogrodzeniowych w zależności od sposobu montażu (montaż w gruncie, montaż na stopie) - patrz str. 5. / Segmenty i słupy ogrodzeniowe posesyjne / str. 3/9

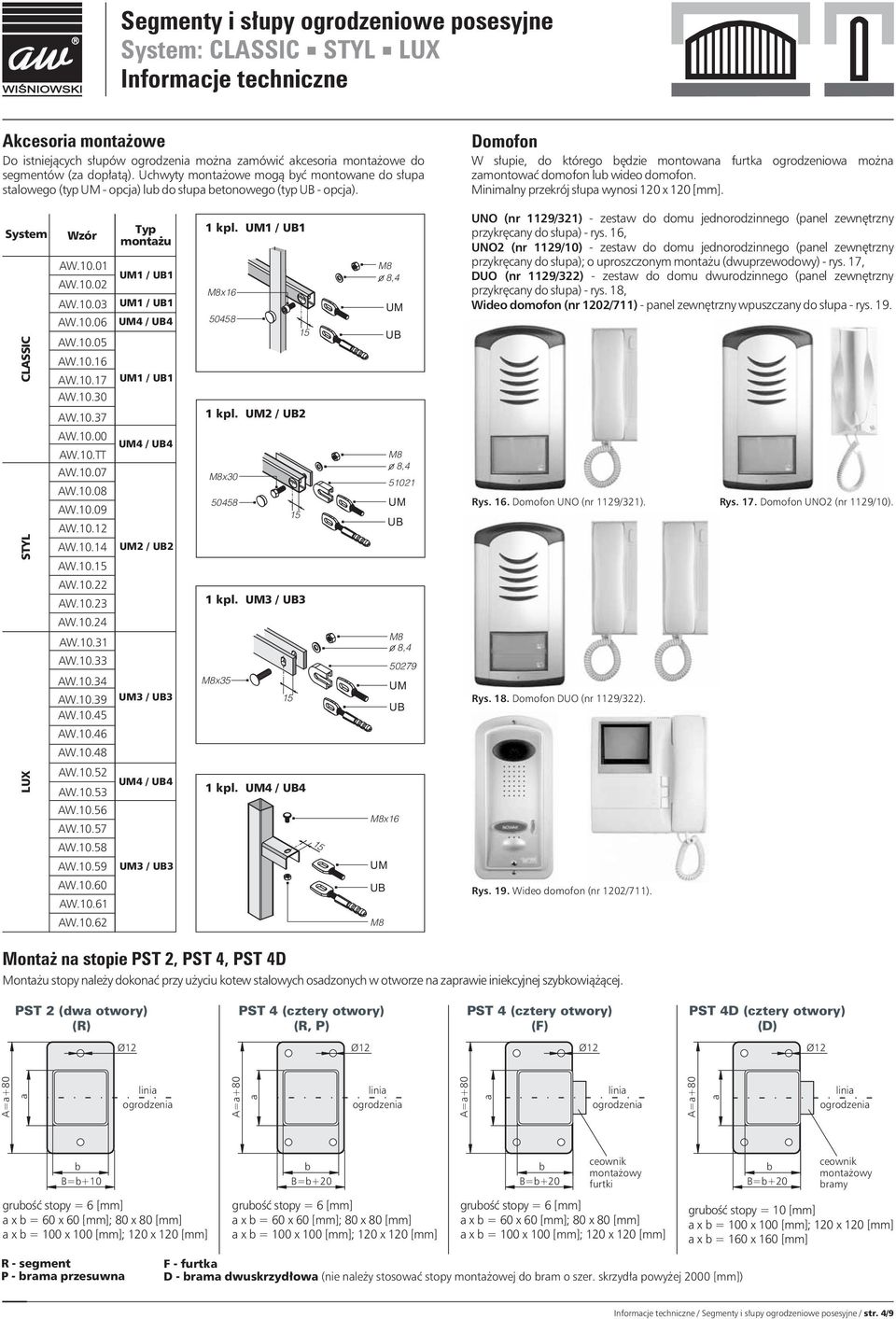

4 kcesoria montażowe Do istniejących słupów ogrodzenia można zamówić akcesoria montażowe do segmentów (za dopłatą). Uchwyty montażowe mogą być montowane do słupa stalowego (typ UM - opcja) lub do słupa betonowego (typ UB - opcja). Domofon W słupie, do którego będzie montowana furtka ogrodzeniowa można zamontować domofon lub wideo domofon. Minimalny przekrój słupa wynosi 20 x 20 [mm]. System CSSIC Wzór W.0.0 W.0.02 W.0.03 W.0.06 W.0.05 W.0.6 W.0.7 W.0.30 W.0.37 Typ montażu UM / UB UM / UB UM4 / UB4 UM / UB kpl. UM / UB M8x kpl. UM2 / UB2 M8 o8,4 UM UB UNO (nr 29/32) - zestaw do domu jednorodzinnego (panel zewnętrzny przykręcany do słupa) - rys. 6, UNO2 (nr 29/0) - zestaw do domu jednorodzinnego (panel zewnętrzny przykręcany do słupa); o uproszczonym montażu (dwuprzewodowy) - rys. 7, DUO (nr 29/322) - zestaw do domu dwurodzinnego (panel zewnętrzny przykręcany do słupa) - rys. 8, Wideo domofon (nr 202/7) - panel zewnętrzny wpuszczany do słupa - rys. 9. STY W.0.00 W.0.TT W.0.07 W.0.08 W.0.09 W.0.2 W.0.4 W.0.5 UM4 / UB4 UM2 / UB2 M8x M8 o8,4 502 UM UB Rys. 6. Domofon UNO (nr 29/32). Rys. 7. Domofon UNO2 (nr 29/0). W.0.22 W.0.23 kpl. UM3 / UB3 W.0.24 W.0.3 W.0.33 W.0.34 W.0.39 W.0.45 UM3 / UB3 M8x35 5 M8 o8, UM UB Rys. 8. Domofon DUO (nr 29/322). W.0.46 W.0.48 UX W.0.52 W.0.53 W.0.56 W.0.57 UM4 / UB4 kpl. UM4 / UB4 M8x6 W W.0.59 UM3 / UB3 UM W.0.60 W.0.6 UB Rys. 9. Wideo domofon (nr 202/7). W.0.62 M8 Montaż na stopie PST 2, PST 4, PST 4D Montażu stopy należy dokonać przy użyciu kotew stalowych osadzonych w otworze na zaprawie iniekcyjnej szybkowiążącej. PST 2 (dwa otwory) (R) PST 4 (cztery otwory) (R, P) PST 4 (cztery otwory) (F) PST 4D (cztery otwory) (D) Ø2 Ø2 Ø2 Ø2 =a+80 a linia ogrodzenia =a+80 a linia ogrodzenia =a+80 a linia ogrodzenia =a+80 a linia ogrodzenia b B=b+0 b B=b+20 b B=b+20 ceownik montażowy furtki b B=b+20 ceownik montażowy bramy grubość stopy = 6 [mm] axb=60x60[mm]; 80x80[mm] axb=00x00[mm];20x20[mm] grubość stopy = 6 [mm] axb=60x60[mm]; 80x80[mm] axb=00x00[mm];20x20[mm] grubość stopy = 6 [mm] axb=60x60[mm]; 80x80[mm] axb=00x00[mm];20x20[mm] grubość stopy = 0 [mm] axb=00x00[mm];20x20[mm] axb=60x60[mm] R - segment P - brama przesuwna F - furtka D - brama dwuskrzydłowa (nie należy stosować stopy montażowej do bram o szer. skrzydła powyżej 2000 [mm]) / Segmenty i słupy ogrodzeniowe posesyjne / str. 4/9

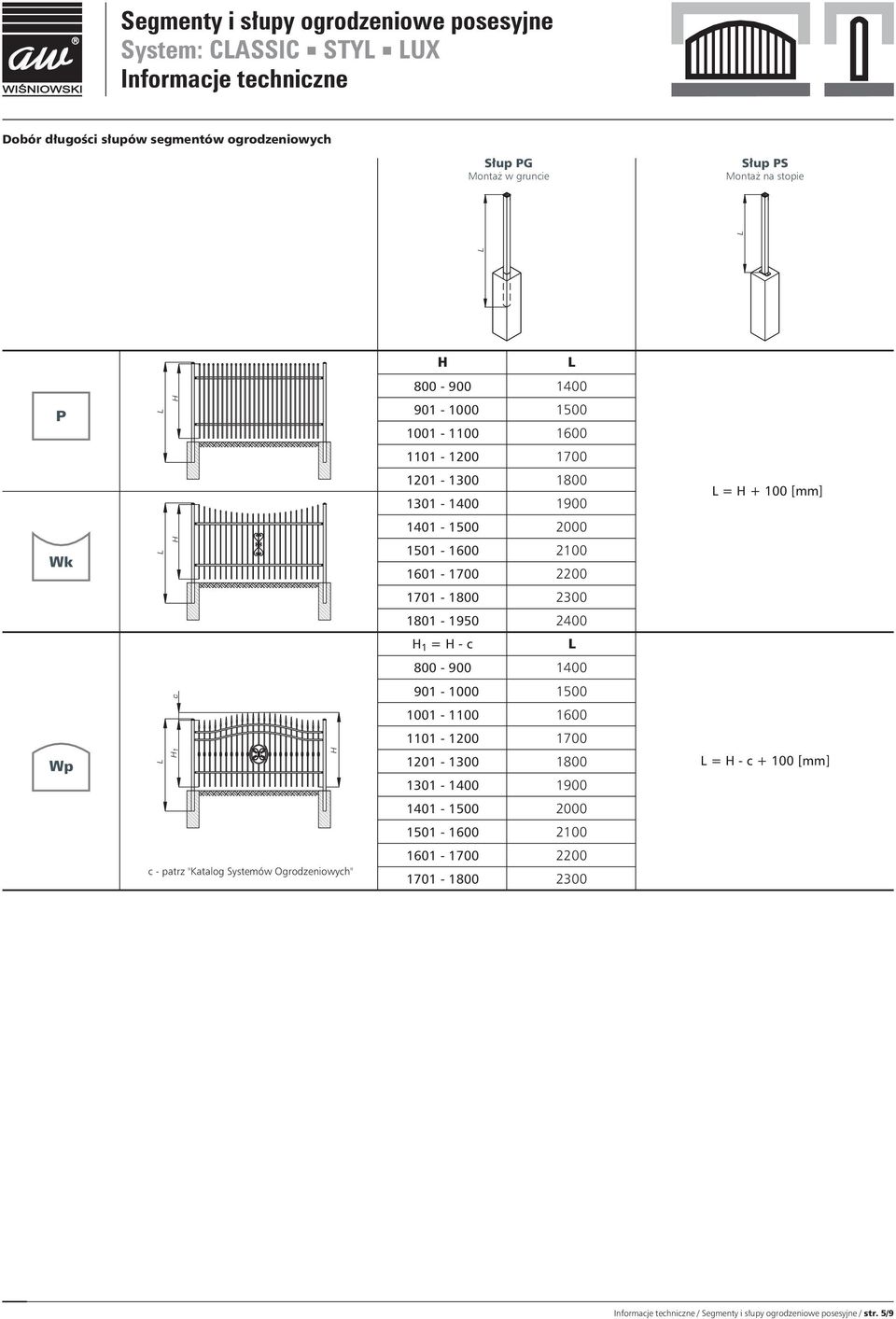

5 Dobór długości słupów segmentów ogrodzeniowych Słup PG Montaż w gruncie Słup PS Montaż na stopie P =+00[mm] Wk =-c c Wp = - c + 00 [mm] c - patrz "Katalog Systemów Ogrodzeniowych" / Segmenty i słupy ogrodzeniowe posesyjne / str. 5/9

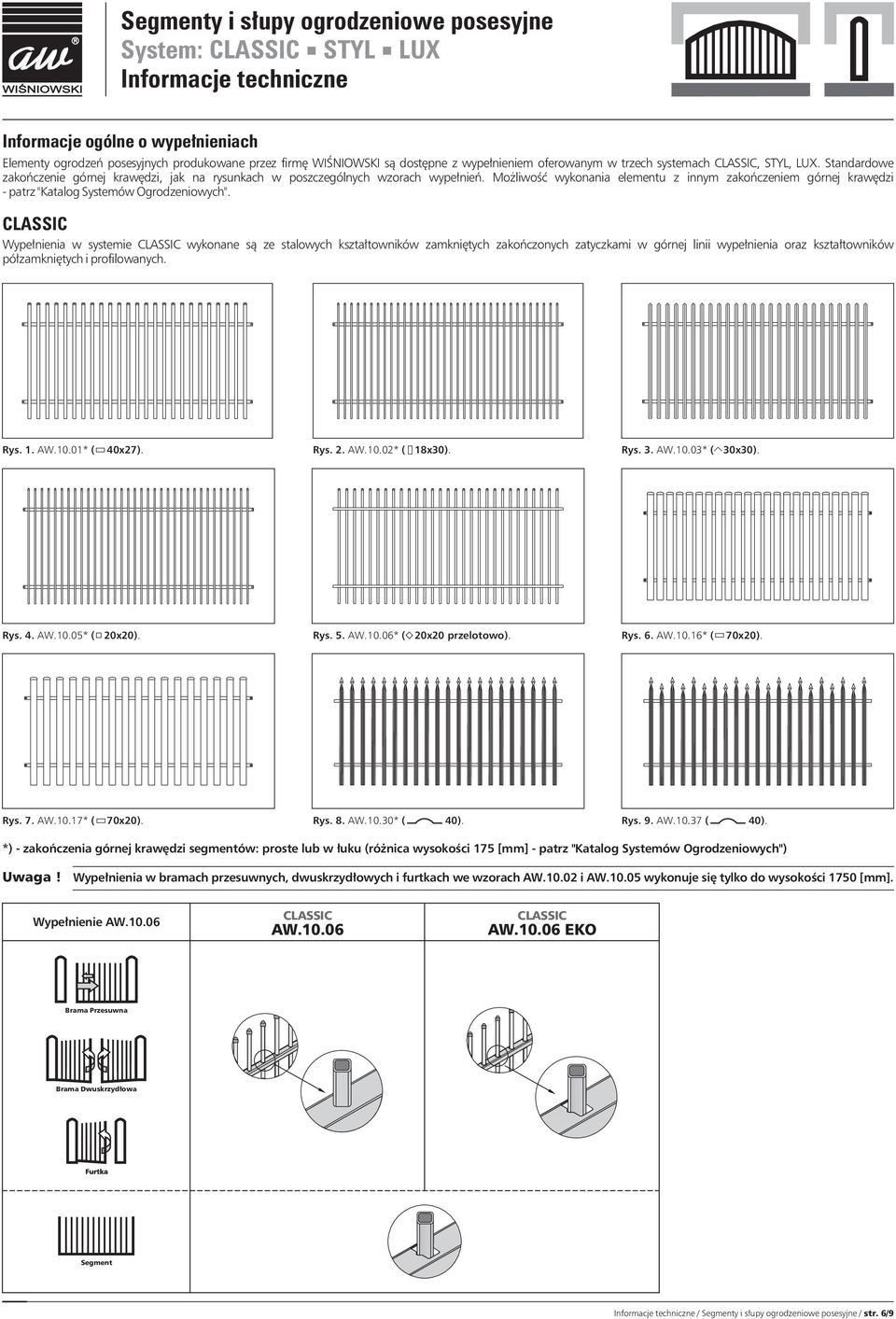

6 Informacje ogólne o wypełnieniach Elementy ogrodzeń posesyjnych produkowane przez firmę WIŚNIOWSKI są dostępne z wypełnieniem oferowanym w trzech systemach CSSIC, STY, UX. Standardowe zakończenie górnej krawędzi, jak na rysunkach w poszczególnych wzorach wypełnień. Możliwość wykonania elementu z innym zakończeniem górnej krawędzi - patrz "Katalog Systemów Ogrodzeniowych". CSSIC Wypełnienia w systemie CSSIC wykonane są ze stalowych kształtowników zamkniętych zakończonych zatyczkami w górnej linii wypełnienia oraz kształtowników półzamkniętych i profilowanych. Rys.. W.0.0* ( 40x27). Rys. 2. W.0.02* ( 8x30). Rys. 3. W.0.03* ( 30x30). Rys. 4. W.0.05* ( 20x20). Rys. 5. W.0.06* ( 20x20 przelotowo). Rys. 6. W.0.6* ( 70x20). Rys. 7. W.0.7* ( 70x20). Rys. 8. W.0.30* ( 40). Rys. 9. W.0.37 ( 40). *) - zakończenia górnej krawędzi segmentów: proste lub w łuku (różnica wysokości 75 [mm] - patrz "Katalog Systemów Ogrodzeniowych") Wypełnienia w bramach przesuwnych, dwuskrzydłowych i furtkach we wzorach W.0.02 i W.0.05 wykonuje się tylko do wysokości 750 [mm]. Wypełnienie W.0.06 CSSIC W.0.06 CSSIC W.0.06 EKO Brama Przesuwna Brama Dwuskrzydłowa Segment / Segmenty i słupy ogrodzeniowe posesyjne / str. 6/9

7 STY Wypełnienia w systemie STY wykonane ze stalowych prętów o przekroju 2 x 2 [mm]. Rys. 0. W.0.07.* Rys.. W Rys. 2. W.0.09.* Rys. 3. W.0.2.* Rys. 4. W.0.4.* Rys. 5. W.0.5.* Rys. 6. W.0.22.* Rys. 7. W.0.23.* Rys. 8. W.0.24.* *) - zakończenia górnej krawędzi segmentów: proste lub w łuku (różnica wysokości 75 [mm] - patrz "Katalog Systemów Ogrodzeniowych") Groty typu Rys. 9. Grot. Rys. 20. Grot 3. Rys. 2. Grot 4. / Segmenty i słupy ogrodzeniowe posesyjne / str. 7/9

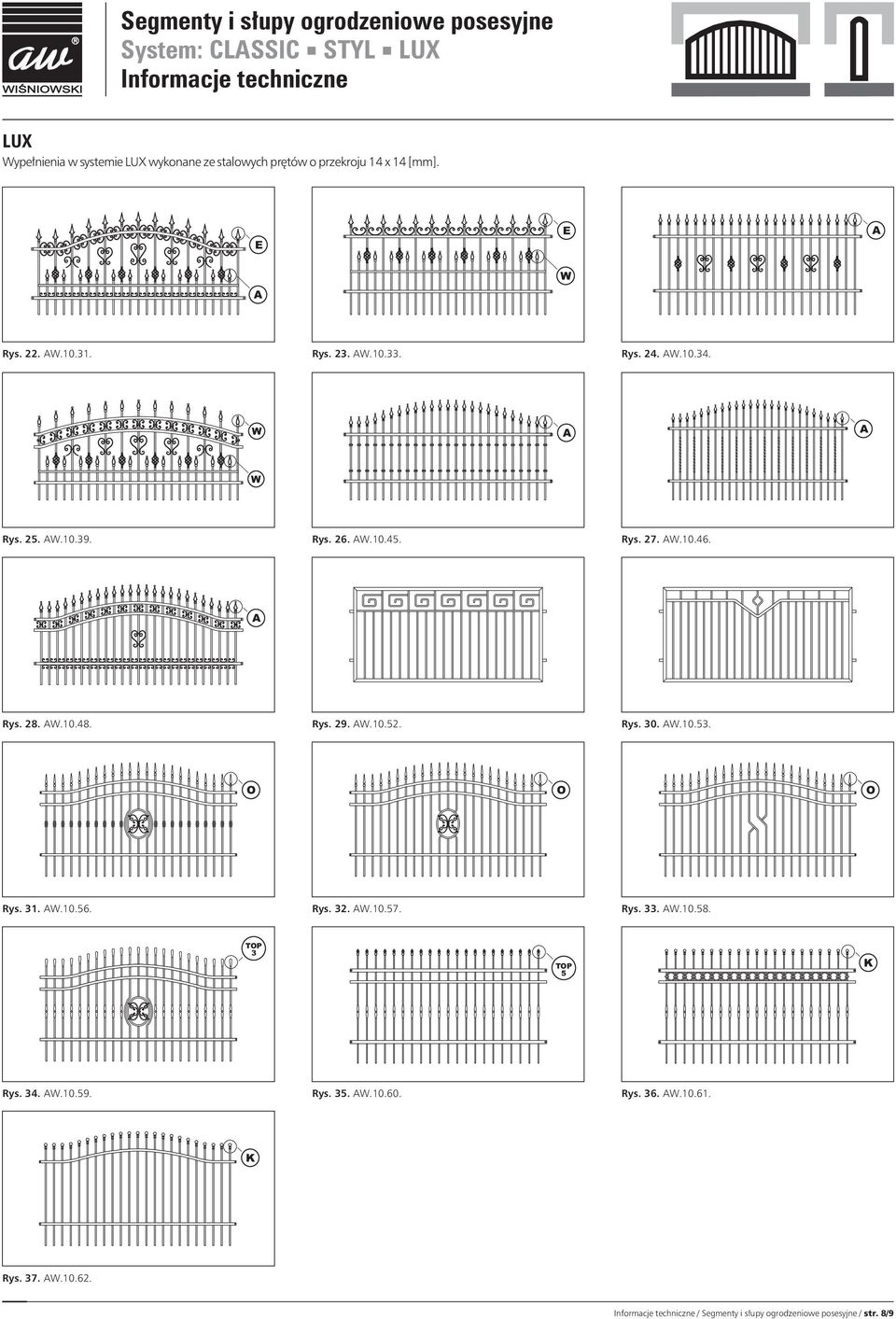

8 UX Wypełnienia w systemie UX wykonane ze stalowych prętów o przekroju 4 x 4 [mm]. E E W Rys. 22. W.0.3. Rys. 23. W Rys. 24. W W W Rys. 25. W Rys. 26. W Rys. 27. W Rys. 28. W Rys. 29. W Rys. 30. W O O O Rys. 3. W Rys. 32. W Rys. 33. W K Rys. 34. W Rys. 35. W Rys. 36. W.0.6. K Rys. 37. W / Segmenty i słupy ogrodzeniowe posesyjne / str. 8/9

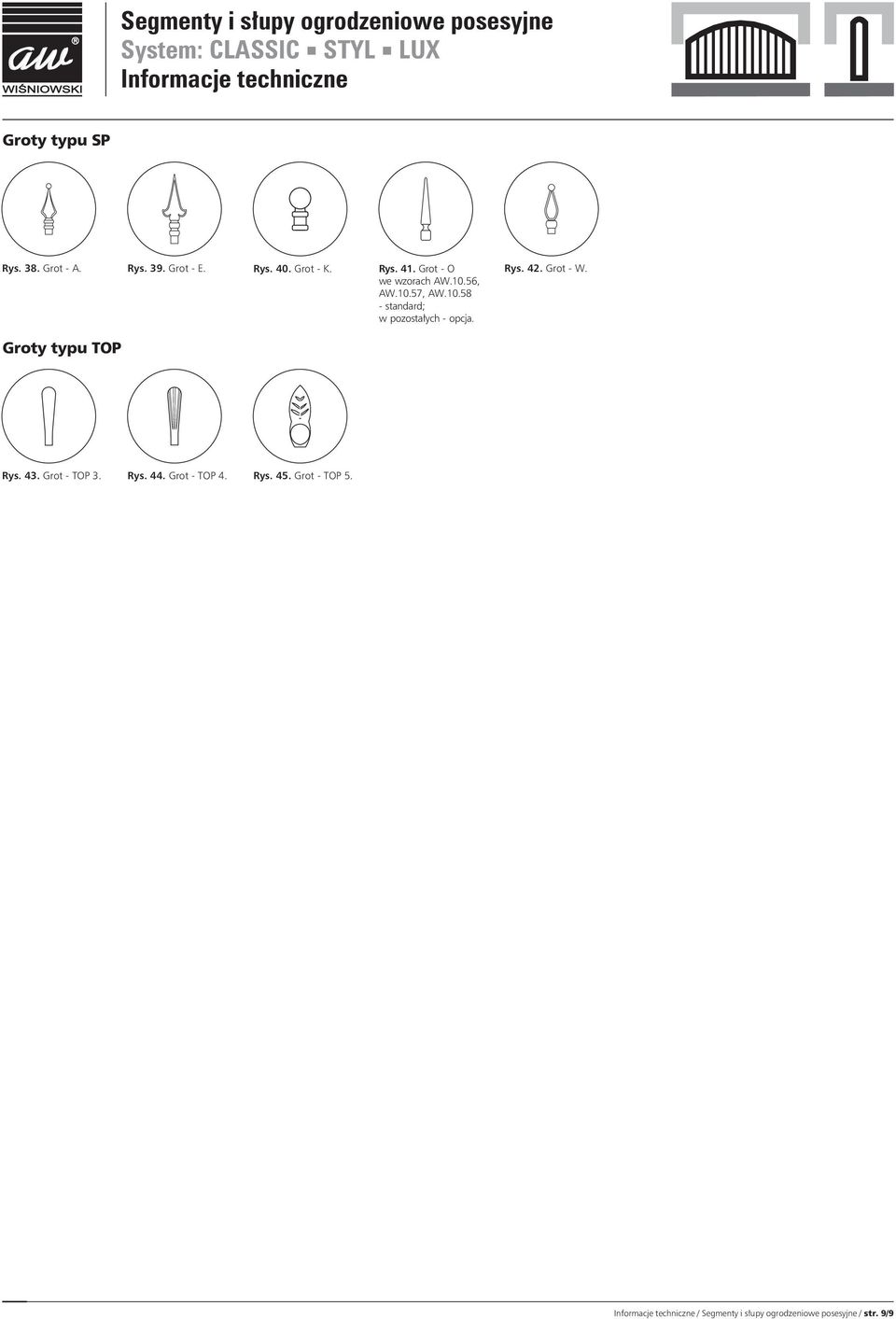

9 Groty typu SP Rys. 38. Grot -. Rys. 39. Grot - E. Rys. 40. Grot - K. Rys. 4. Grot - O Rys. 42. Grot - W. we wzorach W.0.56, W.0.57, W standard; w pozostałych - opcja. Groty typu Rys. 43. Grot - 3. Rys. 44. Grot - 4. Rys. 45. Grot - 5. / Segmenty i słupy ogrodzeniowe posesyjne / str. 9/9
